Lindy 38165 Operating instructions

Tested to Comply with
FCC Standards
For Home and Office Use!

HDMI Converter

User Manual English
Benutzerhandbuch Deutsch
Manuel Utilisateur Français
Manuale Italiano

No. 38164, 38165

lindy.com

© LINDY Group – Third Edition (March 2018)

User Manual English

Introduction

Thank you for purchasing the HDMI Converter. This product has been designed to provide trouble free,
reliable operation. It benefits from both a LINDY 2 year warranty and free lifetime technical support. To
ensure correct use, please read this manual carefully and retain it for future reference.

Package Contents

 HDMI Converter
 Power Supply (5V DC, 2A)
 This User Manual

Features

 Simple plug and play installation
 Supports resolutions up to 1080p
 Supports stereo analogue audio
 Supports 12bit per channel (36 bit total) deep colour
 Supports 225MHz/2.25Gbps per channel (6.75Gbps total) bandwidth

Specification

DVI-D & Audio to HDMI Converter - 38164

 Input Connectors: DVI-I (Digital Only) & Stereo Audio 2 x RCA
 Output: HDMI
 Input/Output Resolutions: 480i/p, 576i/p, 720p, 1080i/p @ 50/60Hz
 HDMI 1.2a, HDCP 1.1 and DVI 1.0 compliant
 Video Bandwidth: 2.25Gbps per channel
 Power Consumption: 5 Watts Max

VGA & Stereo Audio to HDMI Converter - 38165

 Input Connectors: VGA & Stereo Audio 2 x RCA
 Output: HDMI
 Input/Output Resolutions:

 640x480, 800x600, 1024x768, 1280x720, 1280x768, 1280x960 & 1280x1024 @ 60/75Hz

 480i/p, 576i/p, 720p, 1080i/p @ 50/60Hz
 HDMI 1.2a, HDCP 1.1 and DVI 1.0 compliant
 Video Bandwidth: 2.25Gbps per channel
 Power Consumption: 5 Watts Max

1

User Manual English

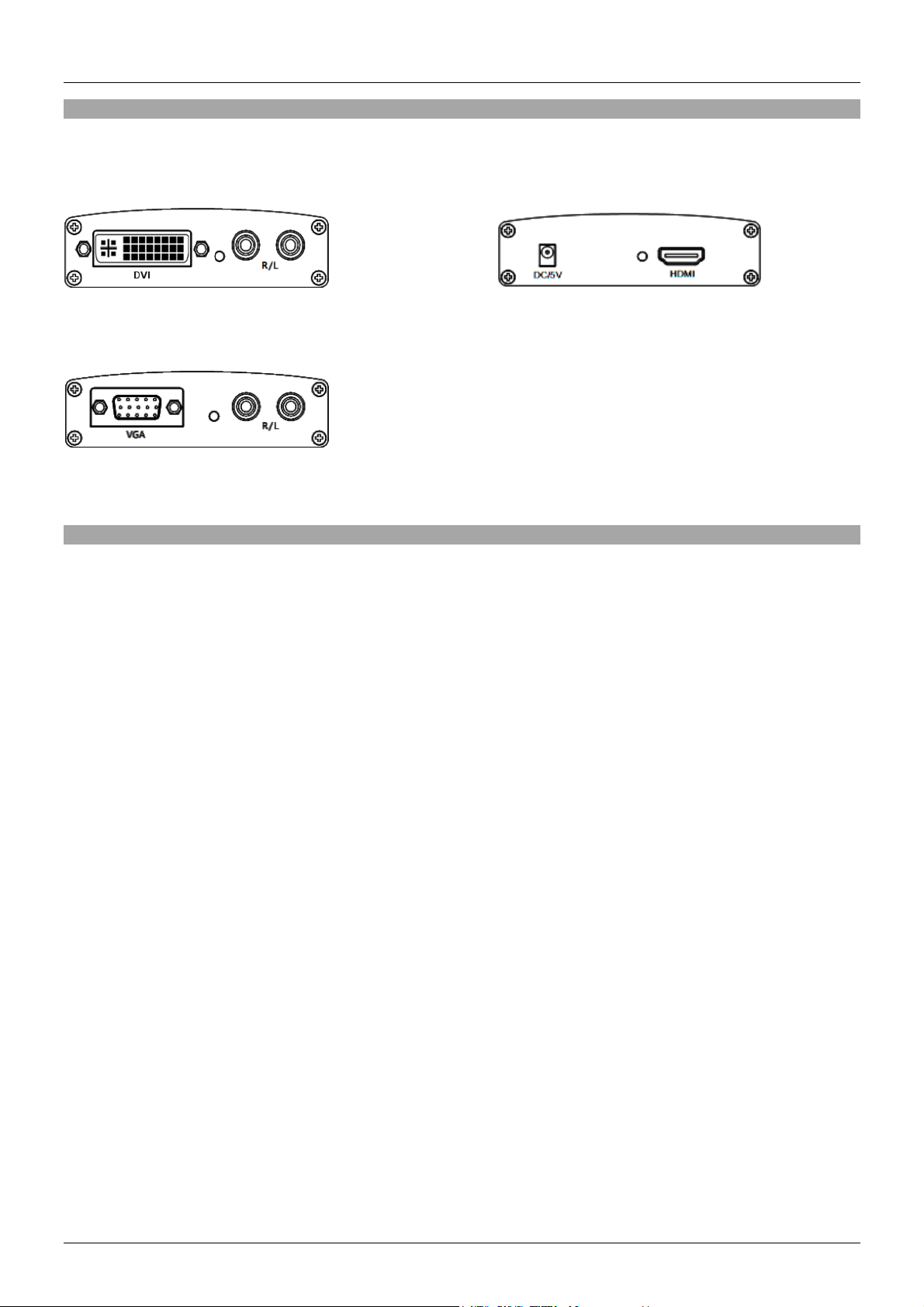

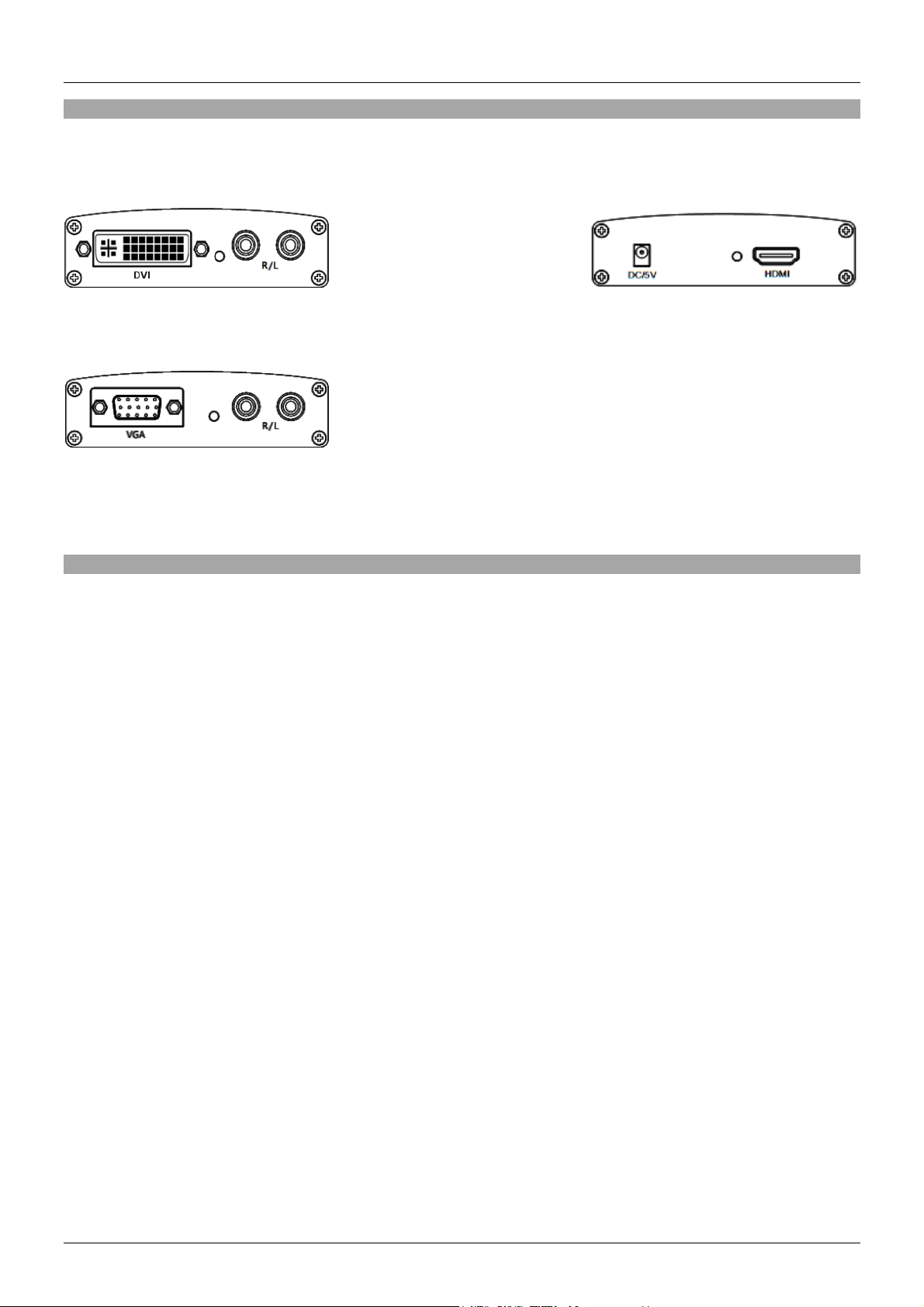

Overview

Input Side Output Side

38164 – DVI-D & Audio Converter All Models

DVI-D Single Link Stereo Phono 5V DC 2A HDMI Female
Power Jack
38165 – VGA & Audio Converter

VGA – Female Stereo Phono

Installation

The HDMI converters all feature the same simple plug and play installation, there is no configuration
required as there is no scaling of the video signal, with the output resolution matching the input resolution.

To install the HDMI converter just connect the relevant cable to the inputs of the HDMI converter, connect
a HDMI cable between the converter and your display/projector and attach the power supply, then power
on your source and display.

2

Benutzerhandbuch Deutsch

Einführung

Vielen Dank für den Kauf dieses HDMI Konverters. Sie können sich jederzeit auf unsere Produkte und
einen guten Service verlassen. Dieser Lindy HDMI Konverter unterliegt einer 2-Jahres LINDY
Herstellergarantie und lebenslangem, kostenlosen technischem Support. Bitte lesen Sie diese Anleitung
sorgfältig und bewahren Sie sie auf.

Lieferumfang

 HDMI Konverter
 Netzteil (5V DC, 2A)
 Dieses Handbuch

Eigenschaften

 Einfache Plug-and-Play Installation
 Unterstützt Auflösungen bis 1080p / 1920 x 1080 – ändert die Auflösung des Eingangssignals nicht!
 Unterstützt Stereo Analog Audio Eingangssignal
 Unterstützt 12 Bit Farbtiefe pro Kanal (36 Bit)
 Unterstützt 225MHz/2.25Gbit/s pro Kanal (6.75Gbit/s totale Bandbreite)

Spezifikationen

DVI-D & Stereo Audio an HDMI Converter – Art.-Nr. 38164

 Eingänge: DVI-I (Digital Only) & Stereo Audio 2 x RCA
 Ausgänge: HDMI
 Input/Output Auflösungen: 480i/p, 576i/p, 720p, 1080i/p @ 50/60Hz
 HDMI 1.2a, HDCP 1.1 und DVI 1.0 kompatibel
 Video Bandbreite: 2.25Gbit/s pro Kanal
 Stromverbrauch: 5 Watt Max

VGA & Stereo Audio to HDMI Converter - Art.-Nr. 38165

 Eingänge: VGA & Stereo Audio 2 x RCA
 Ausgänge: HDMI
 Input/Output Auflösungen:

 640x480, 800x600, 1024x768, 1280x720, 1280x768, 1280x960 & 1280x1024 @ 60/75Hz

 480i/p, 576i/p, 720p, 1080i/p @ 50/60Hz
 HDMI 1.2a, HDCP 1.1 und DVI 1.0 kompatibel
 Video Bandbreite: 2.25Gbit/s pro Kanal
 Stromverbrauch: 5 Watt Max

1

Benutzerhandbuch Deutsch

Anschlüsse

Eingänge Ausgänge

Art.-Nr. 38164 – DVI-D & Audio Konverter Alle Modelle

DVI-D Single Link Stereo Audio 5V DC 2A HDMI Buchse
Stromversorgung
Art.-Nr. 38165 – VGA & Audio Konverter

VGA – Buchse Stereo Audio

Installation

Die HDMI Konverter müssen lediglich mit den Kabeln angeschlossen werden, sie können nicht konfiguriert
werden, sie führen keine Skalierugn der Videosignal durch! Die Auflösung der Videosignale am Eingang
muss einer der im Abschnitt Spezifikationen genannten Auflösungen entsprechen.

Verbinden Sie alle Kabel an den Eingangsbuchsen und das HDMI Kabel am Ausgang, schließen Sie das
Netzteil an wie unten schematisch gezeigt :

2

Manuel d’utilisateur Français

Introduction

Nous sommes heureux que votre choix se soit porté sur un produit LINDY et vous remercions de votre
confiance. Vous pouvez compter à tout moment sur la qualité de nos produits et de notre service. Ce

convertisseur HDMI LINDY est soumis à une durée de garantie LINDY de 2 ans et d’une assistance

technique gratuite à vie. Merci de lire attentivement ces instructions et de les conserver pour future
référence.

Contenu

 Convertisseur HDMI
 Alimentation (5V DC, 2A)
 Ce manuel d’utilisateur

Caractéristiques

 Installation simple
 Supporte des résolutions jusqu’à 1080p
 Supporte le son stéréo analogique
 Supporte 12 bits par canal deep colour (36 bits en tout)
 Bande passante : 225MHz/2.25Gbps par canal (6.75Gbps en tout)

Spécification

Convertisseur DVI-D & stéréo audio vers HDMI - 38164

 Entrée : prises DVI-I (numérique) & stéréo audio 2 x RCA
 Sortie : prise HDMI
 Résolutions en entrée/sortie : 480i/p, 576i/p, 720p, 1080i/p @ 50/60Hz
 Supporte les normes : HDMI 1.2a, HDCP 1.1 et DVI 1.0
 Bande passante vidéo : 2.25Gbps par canal
 Consommation : 5W maxi

Convertisseur VGA & stéréo audio vers HDMI - 38165

 Entrée: prises VGA & audio stéréo 2 x RCA
 Sortie: prise HDMI
 Résolutions en entrée/sortie :

 640x480, 800x600, 1024x768, 1280x720, 1280x768, 1280x960 & 1280x1024 @ 60/75Hz

 480i/p, 576i/p, 720p, 1080i/p @ 50/60Hz
 Supporte les normes : HDMI 1.2a, HDCP 1.1 et DVI 1.0
 Bande passante vidéo : 2.25Gbps par canal
 Consommation: 5W maxi

1

Manuel Utilisateur Français

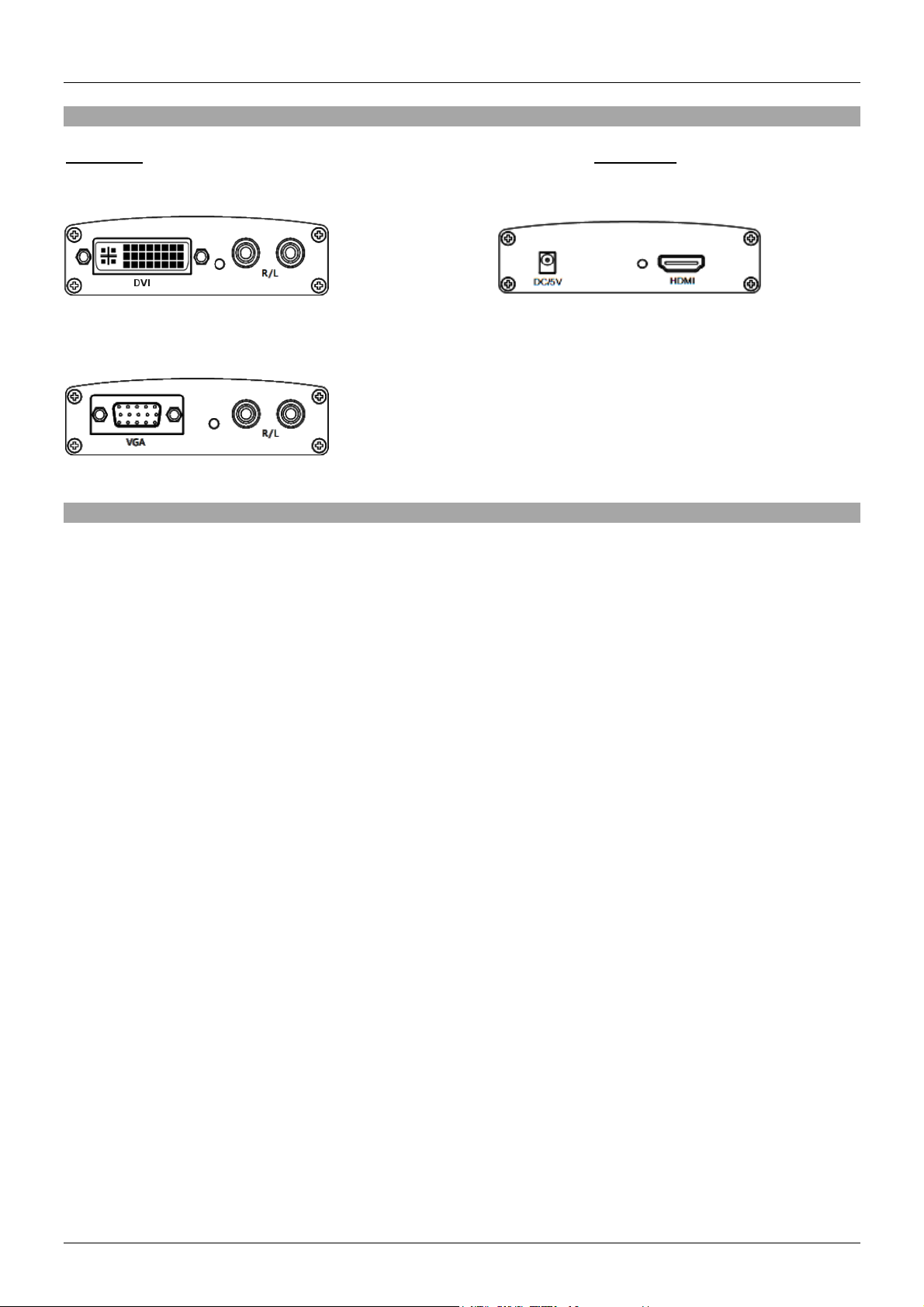

Visualisation

Vue de l’entrée Vue de la sortie

38164 – Convertisseur DVI-D & audio Tous les modèles

DVI-D Single Link Audio stéréo 5V DC 2A HDMI femelle
Prise ronde
38165 – Convertisseur VGA & audio

VGA – Femelle Audio stéréo

Installation

L’installation de ces 3 convertisseurs HDMI reste la même, il n’y a pas de configuration à faire car il n’y a

pas de changement de résolution du signal d’entrée.

Pour installer le convertisseur HDMI, connectez le câble (non fourni) au convertisseur HDMI, connectez

un câble HDMI (non fourni) entre le convertisseur et votre écran, puis connectez l’alimentation, et enfin

allumez votre source vidéo et votre écran.

2

Manuale d’uso Italiano

Introduzione

Grazie per aver scelto il Converter HDMI LINDY. Questo prodotto è stato progettato per garantirvi la
massima affidabilità e semplicità di utilizzo ed è coperto da 2 anni di garanzia LINDY oltre che da un
servizio di supporto tecnico a vita. Per assicurarvi di farne un uso corretto vi invitiamo a leggere
attentamente questo manuale e a conservarlo per future consultazioni.

Contenuto della confezione

 Converter HDMI
 Alimentatore (5V DC, 2A)
 Questo manuale

Caratteristiche

 Installazione plug and play
 Supporta risoluzioni fino a 1080p
 Supporta segnali audio stereo analogici
 Supporto deep colour 12bit per canale (36 bit totale)
 Supporta larghezza di banda 225MHz/2.25Gbps per canale (6.75Gbps totale)

Specifiche

Converter DVI-D & Audio Stereo / HDMI - 38164

 Ingressi: DVI-I (solo digitale) & Audio Stereo 2 x RCA
 Uscita: HDMI
 Risoluzioni Input/Output: 480i/p, 576i/p, 720p, 1080i/p @ 50/60Hz
 HDMI 1.2a, HDCP 1.1 e DVI 1.0 compatibile
 Larghezza di banda segnale video: 2.25Gbps per canale
 Consumo: 5 Watt Max

Converter VGA & Stereo Audio / HDMI - 38165

 Ingressi: VGA & Audio Stereo 2 x RCA
 Uscita: HDMI
 Risoluzioni Input/Output:

 640x480, 800x600, 1024x768, 1280x720, 1280x768, 1280x960 & 1280x1024 @ 60/75Hz

 480i/p, 576i/p, 720p, 1080i/p @ 50/60Hz
 HDMI 1.2a, HDCP 1.1 e DVI 1.0 compatibile
 Larghezza di banda segnale video: 2.25Gbps per canale
 Consumo: 5 Watts Max

1

Recycling Information

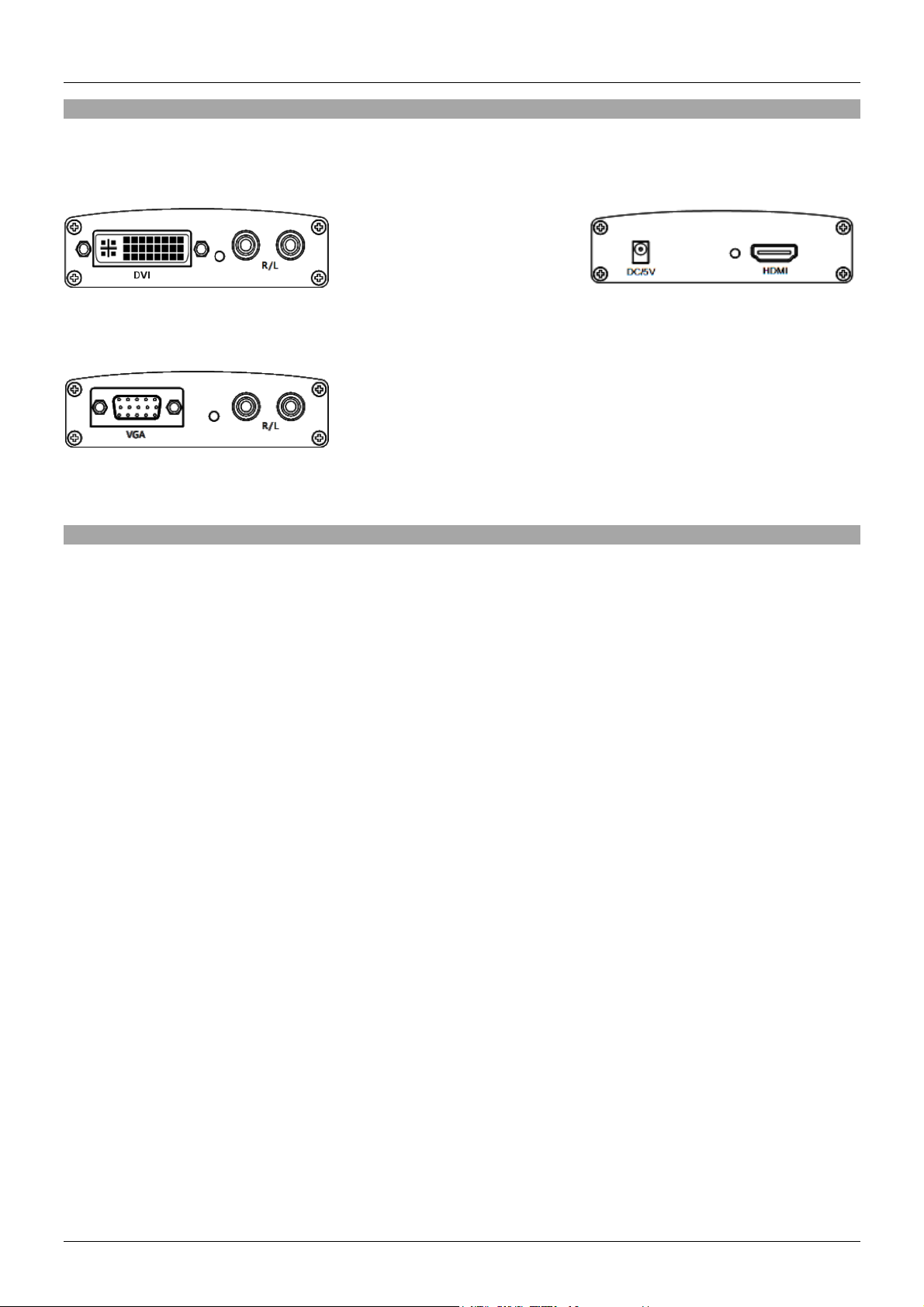

Panoramica

Ingressi Uscita

38164 – Converter DVI-D & Audio Tutti i modelli

DVI-D Single Link RCA Stereo 5V DC 2A HDMI Femmina
alimentatore
38165 – Converter VGA & Audio

VGA – Femmina RCA Stereo

Installazione

Per installare questi converter HDMI basta semplicemente collegarli, non è necessario configurarli o
impostare la risoluzione video.

Basta connettere i relativi cavi all’ingresso del converter e un cavo HDMI tra il converter e il

monitor/proiettore e collegare l’alimentatore, quindi è possibile accendere la sorgente e il monitor.

CE/FCC Statement

CE Certification

This equipment complies with the requirements relating to Electromagnetic Compatibility Standards.
It has been manufactured under the scope of RoHS compliance.

CE Konformitätserklärung

Dieses Produkt entspricht den einschlägigen EMV Richtlinien der EU für IT-Equipment und darf nur
zusammen mit abgeschirmten Kabeln verwendet werden.
Diese Geräte wurden unter Berücksichtigung der RoHS Vorgaben hergestellt.
Die formelle Konformitätserklärung können wir Ihnen auf Anforderung zur Verfügung stellen

FCC Certification

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant
to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful
interference in a residential installation.
You are cautioned that changes or modification not expressly approved by the party responsible for
compliance could void your authority to operate the equipment.
This device complies with part 15 of the FCC Rules.
Operation is subject to the following two conditions:

1. This device may not cause harmful interference, and

2. This device must accept any interference received, including interference that may cause undesired
operation.

LINDY Herstellergarantie – Hinweis für Kunden in Deutschland

LINDY gewährt für dieses Produkt über die gesetzliche Regelung in Deutschland hinaus eine zweijährige Hersteller­garantie ab Kaufdatum. Die detaillierten Bedingungen dieser Garantie finden Sie auf der LINDY Website aufgelistet
bei den AGBs.

Hersteller / Manufacturer (EU):.

LINDY-Elektronik GmbH LINDY Electronics Ltd
Markircher Str. 20 Sadler Forster Way
68229 Mannheim Stockton-on-Tees, TS17 9JY
GERMANY United Kingdom
Email: [e-mail] , T: [phone] [e-mail] , T: [phone]

Recycling Information

Tested to Comply with
FCC Standards
For Home and Office Use!

WEEE (Waste of Electrical and Electronic Equipment),
Recycling of Electronic Products

Europe, United Kingdom

In 2006 the European Union introduced regulations (WEEE) for the collection and recycling of all waste electrical
and electronic equipment. It is no longer allowable to simply throw away electrical and electronic equipment. Instead,
these products must enter the recycling process.
Each individual EU member state has implemented the WEEE regulations into national law in slightly different ways.
Please follow your national law when you want to dispose of any electrical or electronic products. More details can
be obtained from your national WEEE recycling agency.

Germany / Deutschland Rücknahme Elektroschrott und Batterie-Entsorgung

Die Europäische Union hat mit der WEEE Direktive Regelungen für die Verschrottung und das Recycling von Elektro­und Elektronikprodukten geschaffen. Diese wurden im Elektro- und Elektronikgerätegesetz – ElektroG in deutsches
Recht umgesetzt. Das Entsorgen von Elektro- und Elektronikgeräten über die Hausmülltonne ist verboten! Diese
Geräte müssen den Sammel- und Rückgabesystemen zugeführt werden! Dort werden sie kostenlos entgegen
genommen. Die Kosten für den weiteren Recyclingprozess übernehmen die Gerätehersteller.
LINDY bietet deutschen Endverbrauchern ein kostenloses Rücknahmesystem an, beachten Sie bitte, dass Batterien
und Akkus den Produkten vor der Rückgabe an das Rücknahmesystem entnommen werden müssen und über die
Sammel- und Rückgabesysteme für Batterien separat entsorgt werden müssen. Ausführliche Informationen zu
diesen Themen finden Sie stets aktuell auf der LINDY Webseite im Fußbereich.

France

En 2006, l'union Européenne a introduit la nouvelle réglementation (DEEE) pour le recyclage de tout équipement
électrique et électronique.
Chaque Etat membre de l’ Union Européenne a mis en application la nouvelle réglementation DEEE de manières

légèrement différentes. Veuillez suivre le décret d’application correspondant à l’élimination des déchets électriques

ou électroniques de votre pays.

Italy

Nel 2006 l’unione europea ha introdotto regolamentazioni (WEEE) per la raccolta e il riciclo di apparecchi elettrici ed
elettronici. Non è più consentito semplicemente gettare queste apparecchiature, devono essere riciclate. Ogni stato
membro dell’ EU ha tramutato le direttive WEEE in leggi statali in varie misure. Fare riferimento alle leggi del proprio
Stato quando si dispone di un apparecchio elettrico o elettronico.
Per ulteriori dettagli fare riferimento alla direttiva WEEE sul riciclaggio del proprio Stato.

LINDY No 38164, 38165

3rd Edition, March 2018

lindy.com
