IR over HDMI Extender
User Manual English
Benutzerhandbuch Deutsch
Manuel Utilisateur Français
Manuale d’uso Italiano
No. 38017
www.lindy.com
© LINDY ELECTRONICS LIMITED & LINDY-ELEKTRONIK GMBH - FIRST EDITION (December 2012)
Page 2
Page 3
User Manual English
HDMI Cable
IR over HDMI
Splitter
IR over HDMI
Injector
IR Receiver
IR Emitter
HDMI Display
Up to 4 AV Sources eg.
BluRay, Satellite STB,
AV Receiver etc
Introduction
Thank you for purchasing the LINDY IR over HDMI Extender Kit. This simple to use plug and play
extender allows you to control up to 4 AV source devices* via IR remote control over distances of up to
30m, without direct line of sight. Perfect for use with concealed AV installations and for use with nonCEC equipped HDMI AV products.
Using existing HDMI cabling, including LINDYs Active HDMI Extension Cables (LINDY No.41053-5) and
Fibre Optic Hybrid HDMI Cables (LINDY No. 38070-8), the IR over HDMI Extender Kit sends IR signals
in place of CEC commands, delivering full control of your AV equipment and overcoming CEC limitations
or incompatibilities.
The IR Receiver is small enough to be discreetly attached to a TV via its adhesive base, whilst the IR
Emitter features an adhesive front, allowing it to be positioned directly over an IR port. The IR Receiver
and Emitter can easily be extended using standard 3.5mm audio extension cables (LINDY No. 35460-5).
*1 x IR Emitter included, additional IR Emitters (LINDY No.38016) required to operate extra devices.
Package Contents
IR over HDMI Injector
IR over HDMI Splitter
IR Receiver, 1.4m x 1
IR Emitter, 1.4m x 1
This manual
Specification
IR over HDMI Injector
HDMI Type A Male / Female
IR Receiver Port 3.5mm
IR over HDMI Splitter
HDMI Type A Male / Female
IR Emitter Port 3.5mm x 4
Supported IR Frequency: 20 – 60Khz
Installation

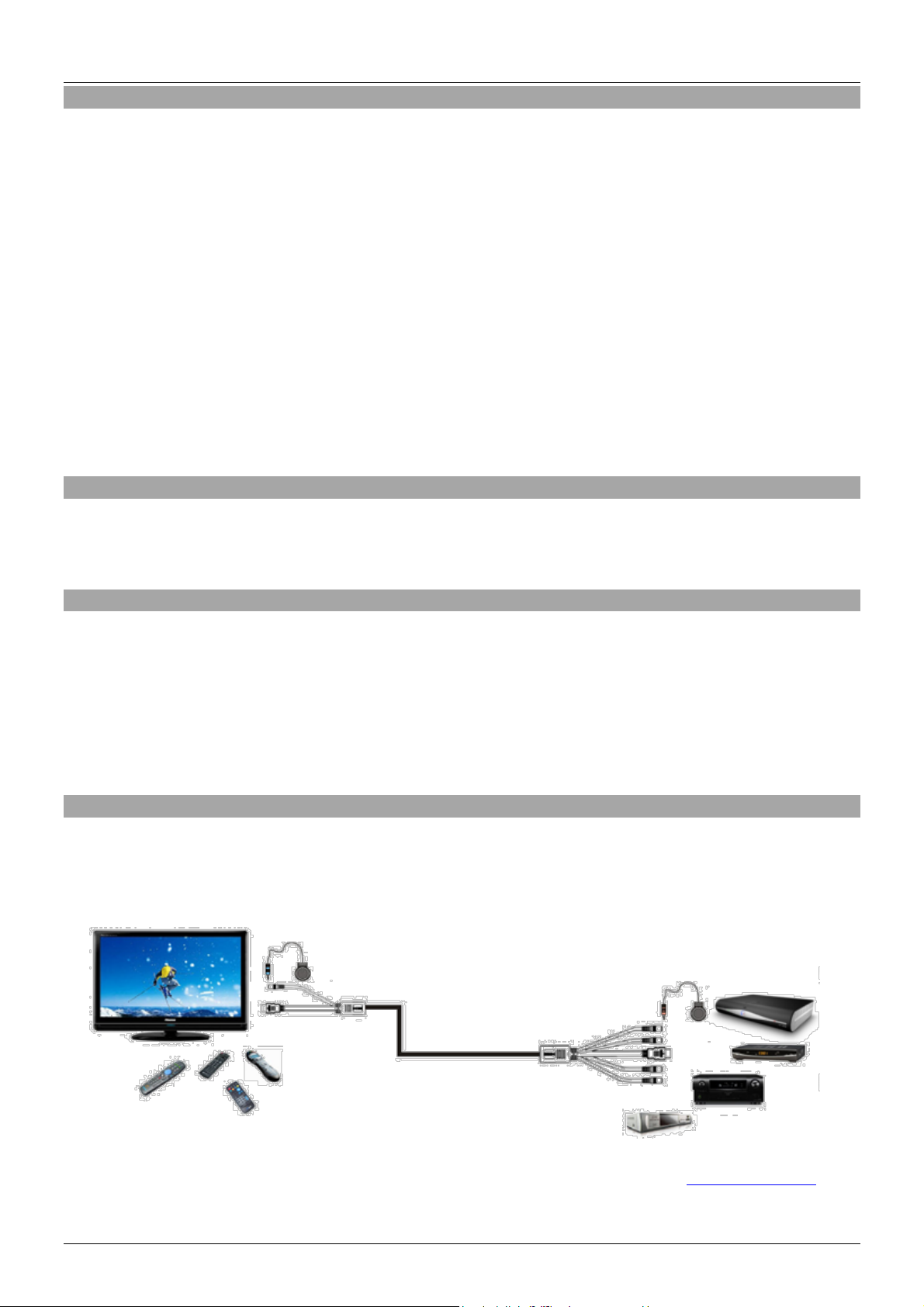

The following diagram shows a set up using 4 AV source devices*. In addition it is possible to place a
HDMI switch directly after the IR over HDMI Splitter, so that all sources utilise a single HDMI cable.
The IR over HDMI Extender Kit will not function through active electronics such as a HDMI Cat5e/6
Extender, or through a HDMI Switch, Splitter or Matrix. Please visit www.LINDY.com to view our full
range of HDMI switching, distribution and extension products with integrated IR control.
Page 4
Benutzerhandbuch Deutsch
HDMI Kabel
IR over HDMI
Splitter
IR over HDMI
Injector
IR Receiver
IR Transmitter
Bis zu 4 HDMI Quellen,
z.B. BluRay, STB, AVoder Satellitenreceiver,
etc.
Einführung
Dieses IR over HDMI Extender Kit erlaubt bis zu maximal vier HDMI Signalquellen über ein HDMI
Kabel und ohne direkte IR- und Sichtverbindung zu ihnen fernzusteuern. Das Kit enthält einen IR
Receiver und einen IR Transmitter um IR Signale an eine HDMI Quelle auszugeben; für weitere Geräte
erforderliche zusätzliche IR Transmitter sind unter der LINDY Artikelnummer 38016 erhältlich. Es ist
ideal geeignet um in einem Rack versteckte Geräte sowie Geräte ohne HDMI CEC Unterstützung oder
bei CEC Kompatibilitätsproblemen fernzusteuern.
Das Extender Kit funktioniert über direkte HDMI Kabelverbindungen auch in großen Längen sowie mit
den LINDY Aktivverlängerungen, z.B. 41054, etc. Er funktioniert aber nicht durch/über aktive
elektronische HDMI Umschalter, Splitter, Matrix Switches oder Cat.5 bzw. Fiber Optic Extender!
Der IR Receiver nimmt die IR Fernbedienungssignale jeglicher IR Fernbedienungen (im
Frequenzbereich 38-56kHz) auf, der Injector fügt Sie in das HDMI Signalkabel statt des CEC Signals
ein, und am entfernten Ende mit dem Splitter werden sie über die anzuschließenden IR Transmitter
wieder ausgegeben.
Der IR Receiver muss dazu in der Nähe Ihres TV Gerätes an diskreter Stelle platziert werden, die IR
Transmitter direkt auf den IR Sensoren der ferngesteuerten Geräte bzw. in direkter Sichtverbindung zu
diesen. Ihre Anschlusskabel können bei Bedarf problemlos mit Audiokabel mit 3,5mm Anschlüssen
(LINDY Art.-Nr. 35462/2m – 35465/10m) verlängert werden.
Lieferumfang
1 x IR over HDMI Injector
1x IR over HDMI Splitter
1x IR Receiver, 1.4m
Spezifikationen
IR over HDMI Injector mit
HDMI Typ A Zwischenadapter (Stecker / Kupplung) mit 3,5mm Buchse für IR Receiver
IR over HDMI Splitter mit 1x HDMI Typ A Eingangsbuchse und
4x HDMI Typ A Stecker jeweils mit 3,5mm Buchse für IR Transmitter
Unterstützte IR Frequenzen: 20 – 60Khz
Installation
Schließen Sie das Extender Kit an wie im Folgenden Schaubild. Bei Bedarf kann direkt hinter den IR
over HDMI Splitter zusätzlich noch ein HDMI Switch eingefügt werden.
1x IR Emitter, 1.4m
Dieses Handbuch
Page 5
Manuel Utilisateur Français
Câble HDMI
Splitter IR over
HDMI
Injecteur IR
over HDMI
Récepteur IR
Emetteur IR
Jusqu’à 4 sources AV
ex. BluRay, Satellite
STB, AV Receiver etc
Ecran HDMI
Introduction
Merci pour votre achat de ce Kit extender IR sur HDMI LINDY. Cet extender simple d’utilisation en plug
and play vous permet de contrôler jusqu’à 4 sources audio/vidéo* via contrôle par télécommande IR sur
des distances allant jusqu’à 30m, sans ligne de vue directe. Parfait pour une utilisation avec des
installations audio/vidéo dissimulées et des produits audio/vidéo HDMI non-CEC.
En utilisant les câbles HDMI existant, y compris les câbles HDMI actifs LINDY (N° Art.41053-5) et les
câbles HDMI hybrides avec fibre optique ( N° Art 38070-8), le Kit extender IR over HDMI envoi les
signaux IR à la place des commandes CEC, permettant un contrôle total de vos équipements
audio/vidéo et de surmonter les limitations et incompatibilités CEC.
Le récepteur IR est suffisament petit pour être fixé discrètement à un téléviseur via sa base adhésive,
tandis que l’émetteur IR dispose d’une face adhésive, permettant de le positionner directement sur un
capteur IR. Le récepteur et l’émetteur IR peuvent être facilement prolongés en utilisant une rallonge
audio jack 3.5mm standard (N° Art. 35462-5).
*1 x émetteur IR inclus, émetteurs IR additionnels (N° Art.38016) requis pour faire fonctionner des
appareils supplémentaires.
Contenu
Injecteur IR sur HDMI
Splitter IR sur HDMI
Récepteur IR, 1.4m x 1
Spécification
Injecteur IR sur HDMI
HDMI type A mâle / femelle
Port récepteur IR 3.5mm
Splitter IR sur HDMI
HDMI type A mâle / femelle
Port IR émetteur jack 3.5mm x 4
Fréquences IR prise en charge : 20 – 60Khz
Installation

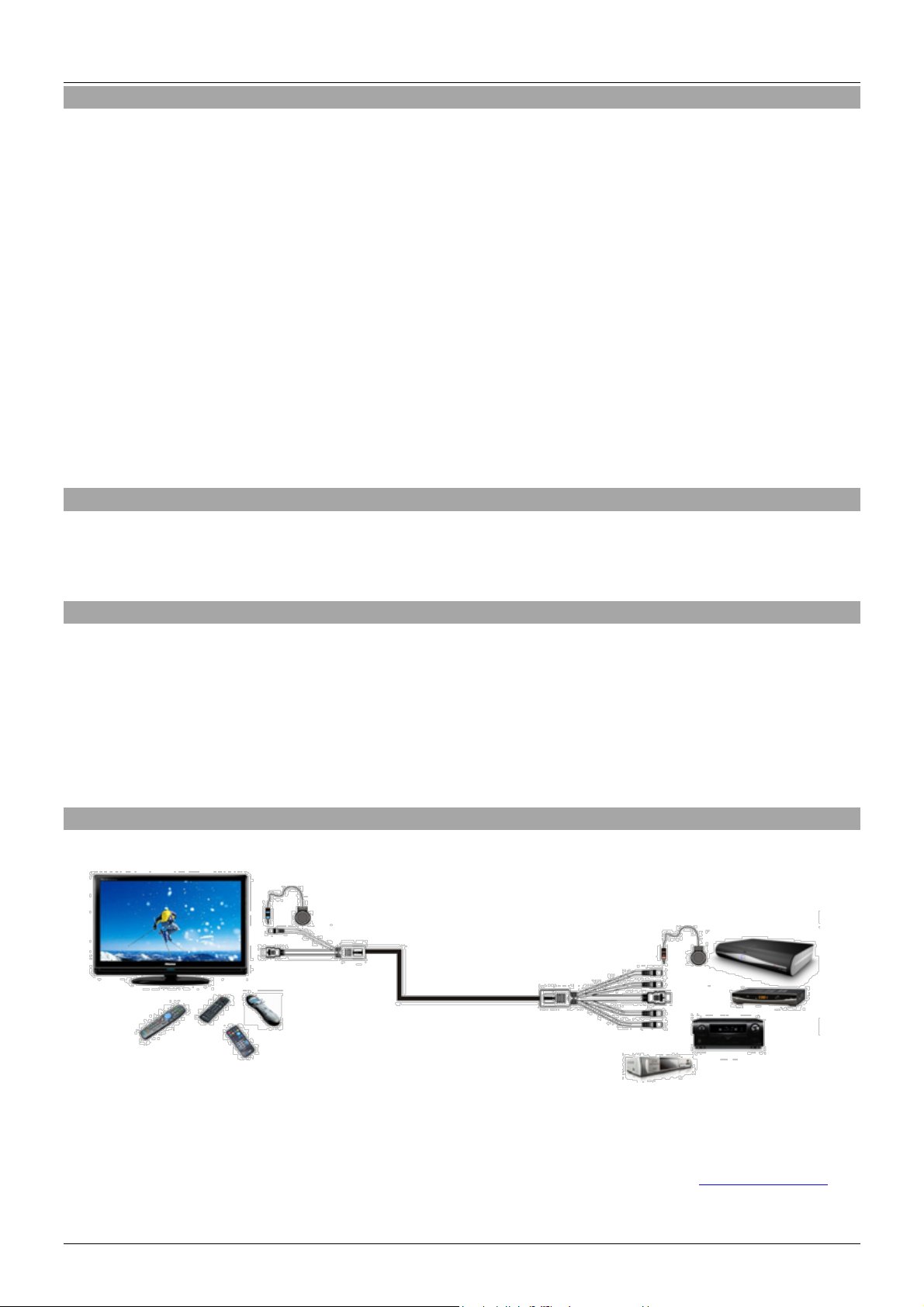

Le schéma suivant illustre une configuration avec 4 sources audio/vidéo*. En outre, il est possible de
placer un switch/commutateur HDMI directement après le splitter IR sur HDMI, de sorte que toutes les
sources utilisent un seul câble HDMI.
Le kit extender IR sur HDMI ne fonctionne pas avec les extenders HDMI Cat5e/6 utilisant de
l’électronique active, ou sur Switch HDMI, splitters ou Matrix. Merci de visiter www.LINDY.com pour
avoir un aperçu complet de notre gamme de produits permettant de commuter, distribuer et étendre les
signaux HDMI avec contrôle IR intégré
Emetteur IR, 1.4m x 1
Ce manuel
Page 6
Manuale d’uso Italiano
IR over HDMI
Splitter
IR over HDMI
Injector
HDMI Display
Fino a 4 sorgenti AV
es. BluRay, decoder
Satellitare o DVB-T ,
AV Receiver etc
Ricevitore IR
Cavo HDMI
Emettitore IR
Introduzione
Grazie per aver acquistao il Kit Extender LINDY IR over HDMI. Questo extender semplice da installare
ed utilizzare vi permetterà di controllare da remoto fino a 4 dispositivi A/V* tramite il relativo
telecomando fino ad una distanza di 30m anche senza che questi siano in vista. Questo dispositivo è
perfetto per controllare dispositivi nascosti in mobili o apparati non compatibili con lo standard HDMI
CEC . L’extender IR over HDMI trasmette I segnali IR al posto dei comandi CEC tramite i cavi HDMI
già esistenti, inclusi gli Extender/Repeater attivi HDMI (art.41053-5) e i cavi HDMI ibridi LINDY in Fibra
(art. 38070-8) consentendo un completo controllo degli apparari A/V risolvendo anche limitazioni e
incompatibilità dello standard CEC.
Il ricevitore IR è abbastanza piccolo da essere attaccato alla televisione grazie alla base già dotata di
una striscia adesiva,. L’emettitore IR è invece dotato di un’apposita striscia adesiva sulla parte frontale
per essere posizionato direttamente davani al ricevitore del dispositivo A/V da controllare. I cavi del
ricevitore e dell’emettitore IR possono essere facilmente estesi tramite comuni prolunghe audio con con
connettore Jack da 3,5mm (Art. 35460-5)..
*Include un emittore IR: possono essere aggiunti altri emettitori (Art.38016) per controllare più dispositivi
con lo stesso kit.
Contenuto della confezione
IR over HDMI Injector
IR over HDMI Splitter
Ricevitore IR, 1.4m x 1
Specifiche
IR over HDMI Injector
Connettori HDMI Tipo A Maschio / Femmina
1 pora jack femmina da 3.5mm per Ricevitore IR
IR over HDMI Splitter
Connettori HDMI Tipo A Maschio / Femmina
4 porte jack femmina da 3.5mm per Emettitori IR
Frequenze IR Supportate: 20 – 60Khz
Installazione
Il seguente diagramma mostra come realizzare la connessione per 4 dispositivi AV*.
In aggiunta è possibile installare uno switch HDMI direttamente dopo l’IR over HDMI Splitter,
permettendo a tutte le sorgenti di utilizzare un solo cavo.
L’extender kit IR over HDMI non funziona attraverso dispositivi elettronici attivi come gli Extender HDMI
su cavo Cat5e/6, o attraverso Switch, Splitter o Matrici HDMI. Visitate il nostro sito www.LINDY.com per
visionare la nostra gamma completa di switch, sistemi di distribuzione ed estensione HDMI con gestione
del segnale IR integrato.
Emettitore IR, 1.4m x 1
Questo manuale
Page 7
Certification
CE Certification
This equipment complies with the requirements relating to Electromagnetic Compatibility Standards
EN55022/EN55024 and the further standards cited therein. It must be used with shielded cables only.
It has been manufactured under the scope of RoHS compliance.
CE Konformitätserklärung
Dieses Produkt entspricht den einschlägigen EMV Richtlinien der EU für IT-Equipment und darf nur
zusammen mit abgeschirmten Kabeln verwendet werden.
Diese Geräte wurden unter Berücksichtigung der RoHS Vorgaben hergestellt.
Die formelle Konformitätserklärung können wir Ihnen auf Anforderung zur Verfügung stellen
FCC Certification
This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant
to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful
interference in a residential installation.
You are cautioned that changes or modification not expressly approved by the party responsible for
compliance could void your authority to operate the equipment.
This device complies with part 15 of the FCC Rules.
Operation is subject to the following two conditions:
1. This device may not cause harmful interference, and
2. This device must accept any interference received, including interference that may cause undesired
operation.
LINDY Herstellergarantie – Hinweis für Kunden in Deutschland
LINDY gewährt für dieses Produkt über die gesetzliche Regelung in Deutschland hinaus eine
zweijährige Herstellergarantie ab Kaufdatum. Die detaillierten Bedingungen dieser Garantie finden Sie
auf der LINDY Website aufgelistet bei den AGBs.
Page 8
Recycling Information
Tested to Comply with
FCC Standards
For Home and Office Use!
WEEE (Waste of Electrical and Electronic Equipment),
Recycling of Electronic Products
Europe, United Kingdom
In 2006 the European Union introduced regulations (WEEE) for the collection and recycling of all waste
electrical and electronic equipment. It is no longer allowable to simply throw away electrical and
electronic equipment. Instead, these products must enter the recycling process.
Each individual EU member state has implemented the WEEE regulations into national law in slightly
different ways. Please follow your national law when you want to dispose of any electrical or electronic
products. More details can be obtained from your national WEEE recycling agency.
Germany / Deutschland
Die Europäische Union hat mit der WEEE Direktive Regelungen für die Verschrottung und das Recycling
von Elektro- und Elektronikprodukten geschaffen. Diese wurden im Elektro- und Elektronikgerätegesetz
– ElektroG in deutsches Recht umgesetzt. Dieses Gesetz verbietet das Entsorgen von entsprechenden,
auch alten, Elektro- und Elektronikgeräten über die Hausmülltonne! Diese Geräte müssen den lokalen
Sammelsystemen bzw. örtlichen Sammelstellen zugeführt werden! Dort werden sie kostenlos entgegen
genommen. Die Kosten für den weiteren Recyclingprozess übernimmt die Gesamtheit der
Gerätehersteller.
France
En 2006, l'union Européenne a introduit la nouvelle réglementation (DEEE) pour le recyclage de tout
équipement électrique et électronique.
Chaque Etat membre de l’ Union Européenne a mis en application la nouvelle réglementation DEEE de
manières légèrement différentes. Veuillez suivre le décret d’application correspondant à l’élimination des
déchets électriques ou électroniques de votre pays.
Italy
Nel 2006 l’unione europea ha introdotto regolamentazioni (WEEE) per la raccolta e il riciclo di
apparecchi elettrici ed elettronici. Non è più consentito semplicemente gettare queste apparecchiature,
devono essere riciclate. Ogni stato membro dell’ EU ha tramutato le direttive WEEE in leggi statali in
varie misure. Fare riferimento alle leggi del proprio Stato quando si dispone di un apparecchio elettrico o
elettronico.
Per ulteriori dettagli fare riferimento alla direttiva WEEE sul riciclaggio del proprio Stato.
LINDY No 38017
