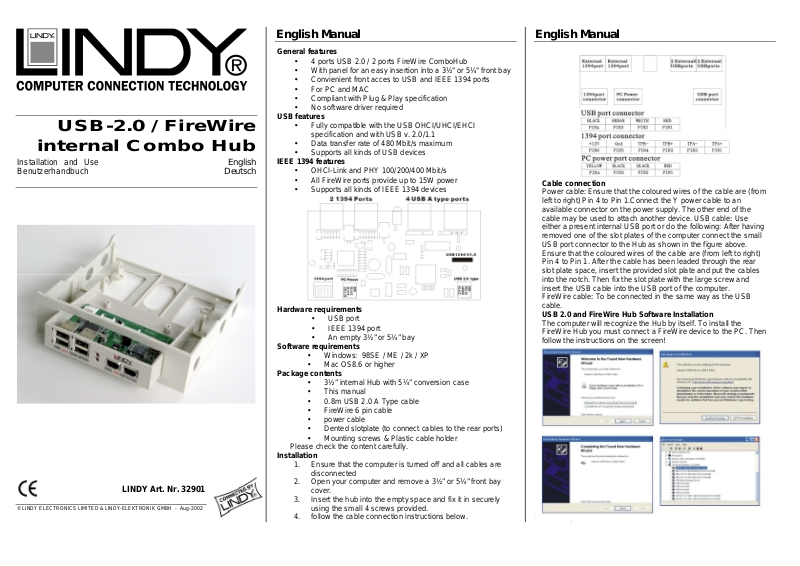

Page 1

USB-2.0 / FireWire

internal Combo Hub

Installation and Use English Benutzerhandbuch Deutsch

LINDY Art. Nr. 32901

English Manual

General features

• 4 ports USB 2.0 / 2 ports Fi reWire ComboHub

• With panel for an easy insertion into a 3½“ or 5¼“ front bay

• Convienient front acces t o USB and IEEE 1394 ports

• For PC and MAC

• Compliant with Plug & Play specification

• No software driver required

USB features

• Fully compatible with the USB OHCI/UHCI/EHCI

IEEE 1394 features

Hardware requirements

Software requirements

Package contents

Installation

specification and with US B v. 2.0/1.1

• Data transfer rate of 480 Mbit/s maximum

• Supports all kinds of USB devices

• OHCI-Link and PHY 100/200/400 Mbit/s

• All FireWire port s provide up to 15W power

• Supports all kinds of IEEE 1394 devices

• USB port

• IEEE 1394 port

• An empty 3½” or 5¼” bay

• Windows: 98SE / ME / 2k / XP

• Mac OS8.6 or higher

• 3½” internal Hub with 5¼” conversion case

• This manual

• 0.8m USB 2.0 A Type cabl e

• FireWire 6 pin cable

• power cable

• Dented slotplate (to connec t cables to the rear ports)

• Mounting screws & Plastic cable holder

Please check the content carefully.

1. Ensure that the computer is turned off and all cables are disconnected

2. Open your computer and remove a 3½” or 5¼” front bay cover.

3. Insert the hub into the empty space and fix it in securel y using the small 4 s crews provided.

4. follow the cable connection ins tructions below.

English Manual

Cable connection

Power cable: Ensure that the col oured wires of the cable are (from left to right) Pin 4 to P i n 1.Connect the Y power cable to an available connector on the power supply. The other end of the cable may be used to atta ch another device. USB cable: Use either a present internal USB port or do the following: After having removed one of the slot plat es of the computer connec t the small USB port connector to the Hub as shown in the figure above. Ensure that the coloured wires of t he cable are (from left to ri ght ) Pin 4 to Pin 1. After t he cable has been leaded through the rear slot plate space, insert the provided slot plate and put the cables into the notch. Then fix the slot pl ate with the large screw and insert the USB cable into the USB port of the computer. FireWire cable: To be connected in the same way as the US B cable.

USB 2.0 and FireWire Hub Software Installation

The computer will recognize the Hub by itself. To install the FireWire Hub you mus t connect a FireW i re device to the PC. Then follow the instructions on t he screen!

FCC Compliance Statement (United States)

Page 2

)

This equipment has been tested and found to comply with part 15 of FCC rules. Operation is subject to the following two conditions:

(1) This device may not cause harmful interference.This

device must acc ept any interference received. Including

Canadian Department of Communications RFI statement

This equipment does not exceed the c lass B limits for radio noise emissions f rom digital apparatus set out in the radio interference regulations of the Canadian Department of Communications.

Le présent appareil numérique n’émet pas de bruits radioélectriques dépassant les limites applicables aux appareils numériques de la classe A prescrites dans le règlement sur le brouillage radioélectriques publié par le ministère des Communications du Canada

interference that may cause undesired operation.

LINDY Art. Nr. 32901

Deutsches Benutzerhandbuch

llgemeine Merkmale

• 4 Port USB 2.0 / 2 Port FireWire Hub

• Mit Blende für Montage in einen 3½“ oder 5¼“ Schac ht

• Komfortabler Zugang zu fronts ei tigen USB ports

• Für PC und MAC

• Entspricht der Plug & Play Spezifikation

• Keine Software-Treiberinstallati on erf orderl i ch

USB-Features

• Voll kompatibel mit der USB OHCI/UHCI/EHCI-

IEEE-1394-Features

Hardwareanforderungen

Softwareanforderungen

Lieferumfang

Installation

Spezifikation und USB V . 2.0/1.1

• Datentransferrate: 480 Mbit/s maximal

• Unterstützt alle Art en von US B-Peripherie.

• OHCI-Link und PHY 100/200/400Mbit/s

• Alle FireWire-P ort s liefern bis zu 15W Lei stung

• Unterstützt alle Arten von IEEE-1394-Peripherie.

• Vorhanderner USB-Port

• Vorhandener IEEE-1394-Port

• Ein freier 3½” oder 5¼” Einbauschacht

• Windows: 98SE / ME / 2k / XP

• Mac OS8.6 oder höher und FireWire-Manager 2.3 o. h.

• Interner 3½”-Hub mit 5¼” Bl ende

• Dieses Manual

• 0.8m USB 2.0 Type-A-Kabel

• FireWire 6-Pin-Kabel

• Stromversorgungskabel

• Gelochtes Slotblech

• Montageschrauben & Kunstst of fkabelhalter

Bitte überprüfen Sie den Inhalt sorgfältig auf Vollständi gkeit!

1. Schalten Sie den PC aus und ziehen S i e al l e K abel i ncl. der Stromversorgung ab

2. Öffnen Sie den PC und entfernen Sie die 3½ ” oder 5¼ ” Frontblende eines freien Einbauschachtes.

3. Positionieren Sie den Hub an den freien P l atz und befestigen Sie ihn mit den beiliegenden Schrauben.

4. Befol

en Sie die Anweisungen für die Verkabelung (s.u.

Deutsches Benutzerhandbuch

Verkabelung

Stromversorgung: St ellen Sie sicher, dass die Farbbelegung de obigen Tabelle entspricht. FireW ire-Kabel: Verfahren Sie bitte in derselben Weise wie beim USB-Kabel, s.u. USB-Kabel: Schließen Sie das USB-Kabel an einen internen USB-Port an, oder gehen Sie fol-genderm aßen vor: Nachdem Sie eines der Slotbleche des PC entfernt haben verbinden Sie den kleinen weissen USB -Port-S tec ke r m i t dem Hub wie in der obigen

bbildung gezeigt. Stellen Sie sicher, dass die Farbbelegungg der obigen Tabelle entspricht. Nachdem das Kabel durch den geöffneten Slot geführt wurde, setzen Sie das mitgelieferte Slotblech ein und schieben die Kabeltülle in die dafü vorgesehene Aussparung. Fixieren Sie anschliessend das Slotblech mit bei liegender Schraube und verbi nden Sie das Kabel mit einem der USB-Ports des PC. Schliessen Sie das PCGehäuse wieder.

USB 2.0 Hub Software-Installati on

Der PC erkennt den Hub selbstst ändig! Um den FireW ire-Hub zu installieren, müssen Sie ein FireWire Gerät daran anschließen. Folgen Sie dann den Anweisungern auf dem Bildschirm.
