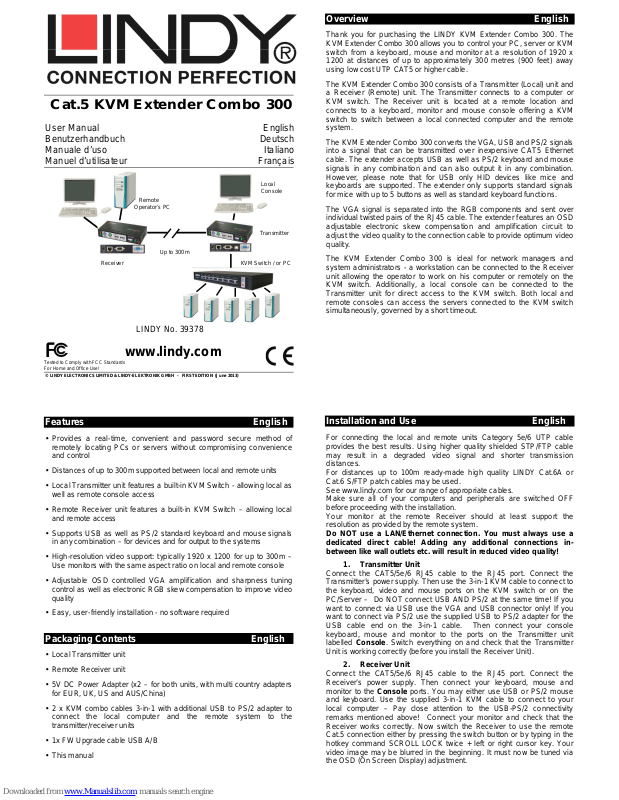

Lindy 300 User Manual

Cat.5 KVM Extender Combo 300

User Manual English
Benutzerhandbuch Deutsch
Manuale d’uso Italiano
Manuel d’utilisateur Français

LINDY No. 39378

www.lindy.com

© LINDY ELECTRONICS LIMITED & LINDY-ELEKTRONIK GMBH - FIRST EDITION (June 2013)

Overview English

Thank you for purchasing the LINDY KVM Extender Combo 300. The
KVM Extender Combo 300 allows you to control your PC, server or KVM
switch from a keyboard, mouse and monitor at a resolution of 1920 x
1200 at distances of up to approximately 300 metres (900 feet) away
using low cost UTP CAT5 or higher cable.

The KVM Extender Combo 300 consists of a Transmitter (Local) unit and
a Receiver (Remote) unit. The Transmitter connects to a computer or
KVM switch. The Receiver unit is located at a remote location and
connects to a keyboard, monitor and mouse console offering a KVM
switch to switch between a local connected computer and the remote
system.

The KVM Extender Combo 300 converts the VGA, USB and PS/2 signals
into a signal that can be transmitted over inexpensive CAT5 Ethernet
cable. The extender accepts USB as well as PS/2 keyboard and mouse
signals in any combination and can also output it in any combination.
However, please note that for USB only HID devices like mice and
keyboards are supported. The extender only supports standard signals
for mice with up to 5 buttons as well as standard keyboard functions.

The VGA signal is separated into the RGB components and sent over
individual twisted pairs of the RJ45 cable. The extender features an OSD
adjustable electronic skew compensation and amplification circuit to
adjust the video quality to the connection cable to provide optimum video
quality.

The KVM Extender Combo 300 is ideal for network managers and
system administrators - a workstation can be connected to the Receiver
unit allowing the operator to work on his computer or remotely on the
KVM switch. Additionally, a local console can be connected to the
Transmitter unit for direct access to the KVM switch. Both local and
remote consoles can access the servers connected to the KVM switch
simultaneously, governed by a short timeout.

Tested to Comply with FCC Standards
For Home and Office Use!

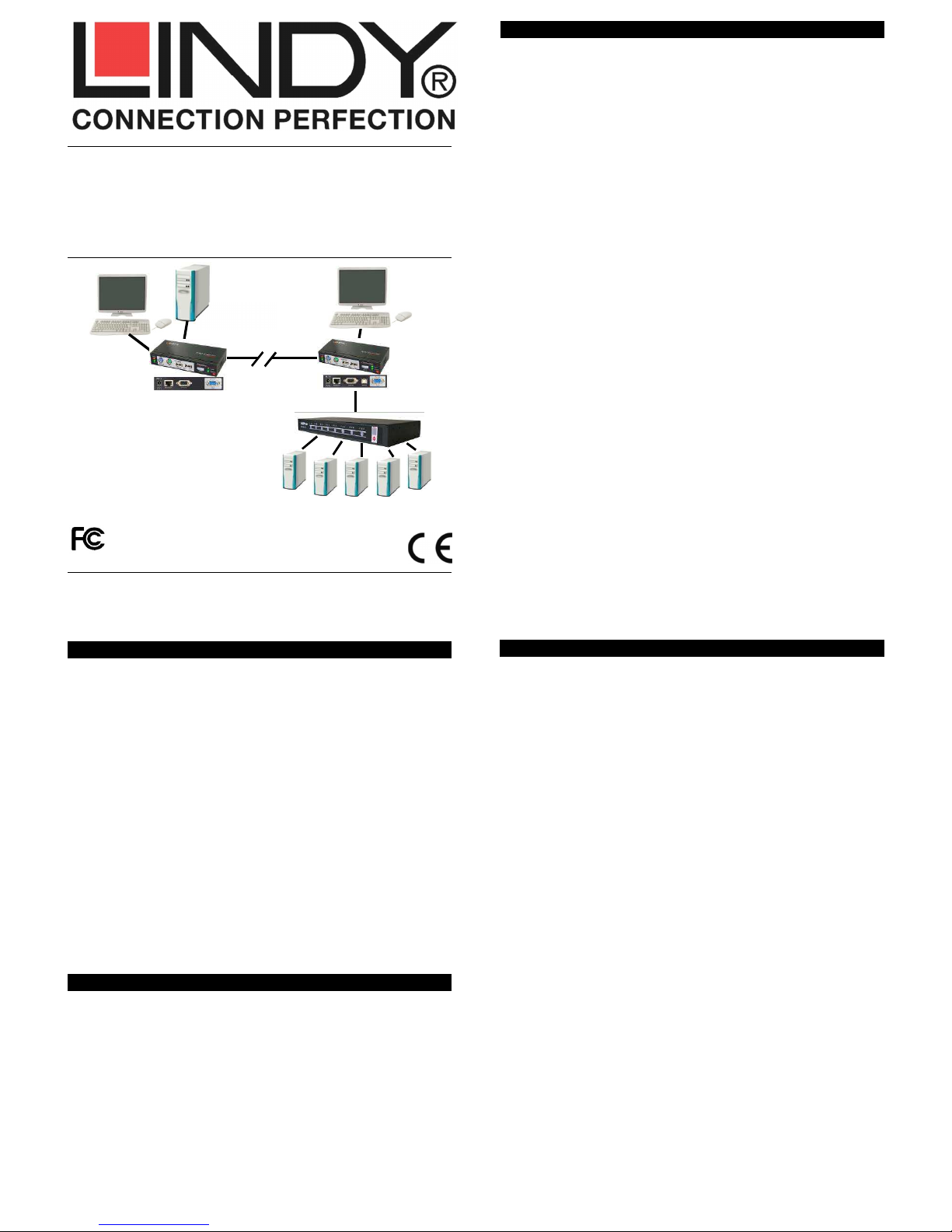

Up to 300m

Transmitter

Receiver

Local
Console

Remote
Operator’s PC

KVM Switch / or PC

Features English

• Provides a real-time, convenient and password secure method of
remotely locating PCs or servers without compromising convenience
and control

• Distances of up to 300m supported between local and remote units

• Local Transmitter unit features a built-in KVM Switch - allowing local as

well as remote console access

• Remote Receiver unit features a built-in KVM Switch – allowing local
and remote access

• Supports USB as well as PS/2 standard keyboard and mouse signals
in any combination – for devices and for output to the systems

• High-resolution video support: typically 1920 x 1200 for up to 300m –
Use monitors with the same aspect ratio on local and remote console

• Adjustable OSD controlled VGA amplification and sharpness tuning
control as well as electronic RGB skew compensation to improve video
quality

• Easy, user-friendly installation - no software required

Packaging Contents English

• Local Transmitter unit

• Remote Receiver unit

• 5V DC Power Adapter (x2 – for both units, with multi country adapters

for EUR, UK, US and AUS/China)

• 2 x KVM combo cables 3-in-1 with additional USB to PS/2 adapter to
connect the local computer and the remote system to the
transmitter/receiver units

• 1x FW Upgrade cable USB A/B

• This manual

Installation and Use English

For connecting the local and remote units Category 5e/6 UTP cable
provides the best results. Using higher quality shielded STP/FTP cable
may result in a degraded video signal and shorter transmission
distances.
For distances up to 100m ready-made high quality LINDY Cat.6A or
Cat.6 S/FTP patch cables may be used.
See www.lindy.com for our range of appropriate cables.
Make sure all of your computers and peripherals are switched OFF
before proceeding with the installation.
Your monitor at the remote Receiver should at least support the
resolution as provided by the remote system.

Do NOT use a LAN/Ethernet connection. You must always use a
dedicated direct cable! Adding any additional connections in­between like wall outlets etc. will result in reduced video quality!

1. Transmitter Unit

Connect the CAT5/5e/6 RJ45 cable to the RJ45 port. Connect the
Transmitter’s power supply. Then use the 3-in-1 KVM cable to connect to
the keyboard, video and mouse ports on the KVM switch or on the
PC/Server – Do NOT connect USB AND PS/2 at the same time! If you
want to connect via USB use the VGA and USB connector only! If you
want to connect via PS/2 use the supplied USB to PS/2 adapter for the
USB cable end on the 3-in-1 cable. Then connect your console
keyboard, mouse and monitor to the ports on the Transmitter unit
labelled Console. Switch everything on and check that the Transmitter
Unit is working correctly (before you install the Receiver Unit).

2. Receiver Unit

Connect the CAT5/5e/6 RJ45 cable to the RJ45 port. Connect the
Receiver’s power supply. Then connect your keyboard, mouse and
monitor to the Console ports. You may either use USB or PS/2 mouse
and keyboard. Use the supplied 3-in-1 KVM cable to connect to your
local computer – Pay close attention to the USB-PS/2 connectivity
remarks mentioned above! Connect your monitor and check that the
Receiver works correctly. Now switch the Receiver to use the remote
Cat.5 connection either by pressing the switch button or by typing in the
hotkey command SCROLL LOCK twice + left or right cursor key. Your
video image may be blurred in the beginning. It must now be tuned via
the OSD (On Screen Display) adjustment.

Video Image Adjustments

To adjust the display please use a test image with a white and black
background and sharp edged red, green and blue lines above each
other. Please download this test image (Skew_adjust.bmp) from the
LINDY 39378 website.

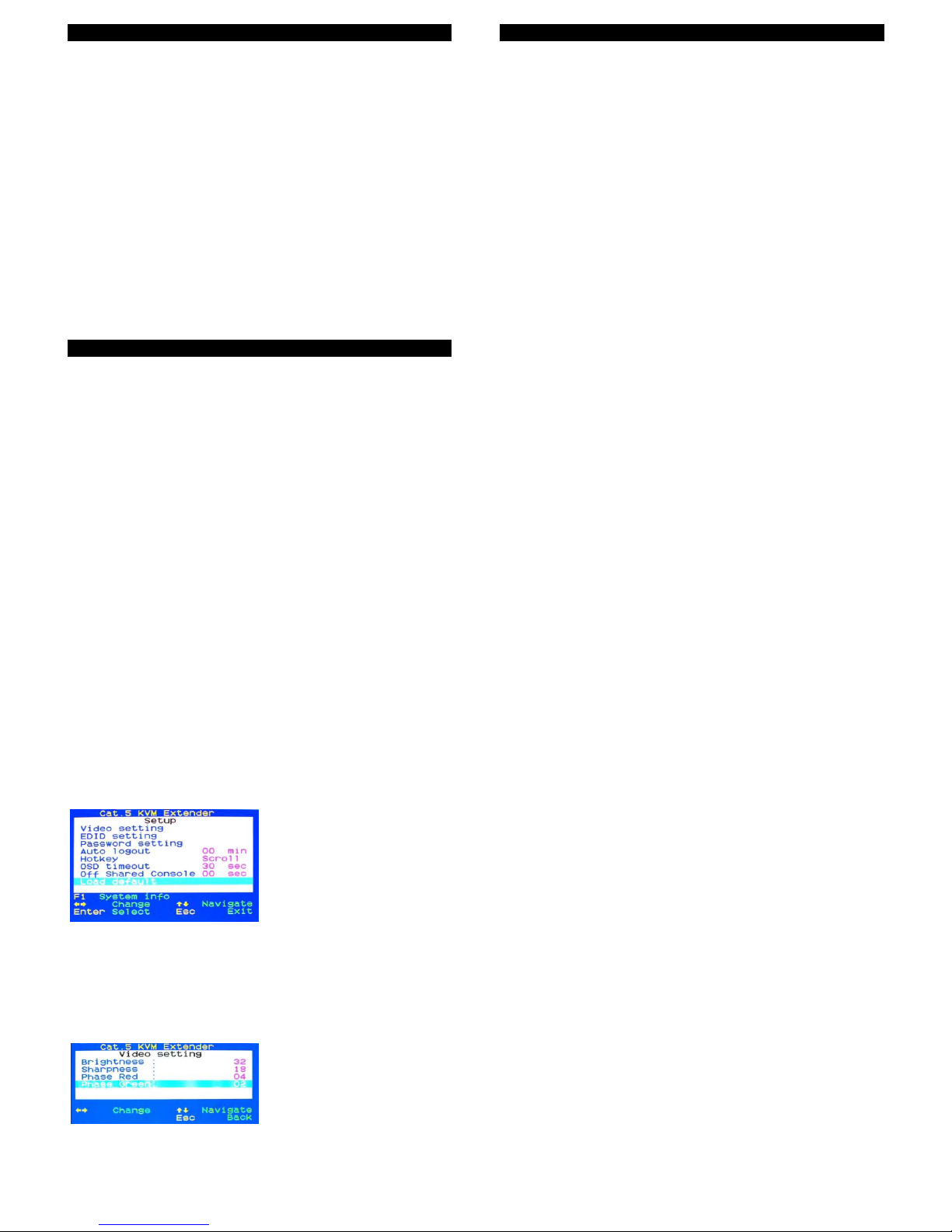

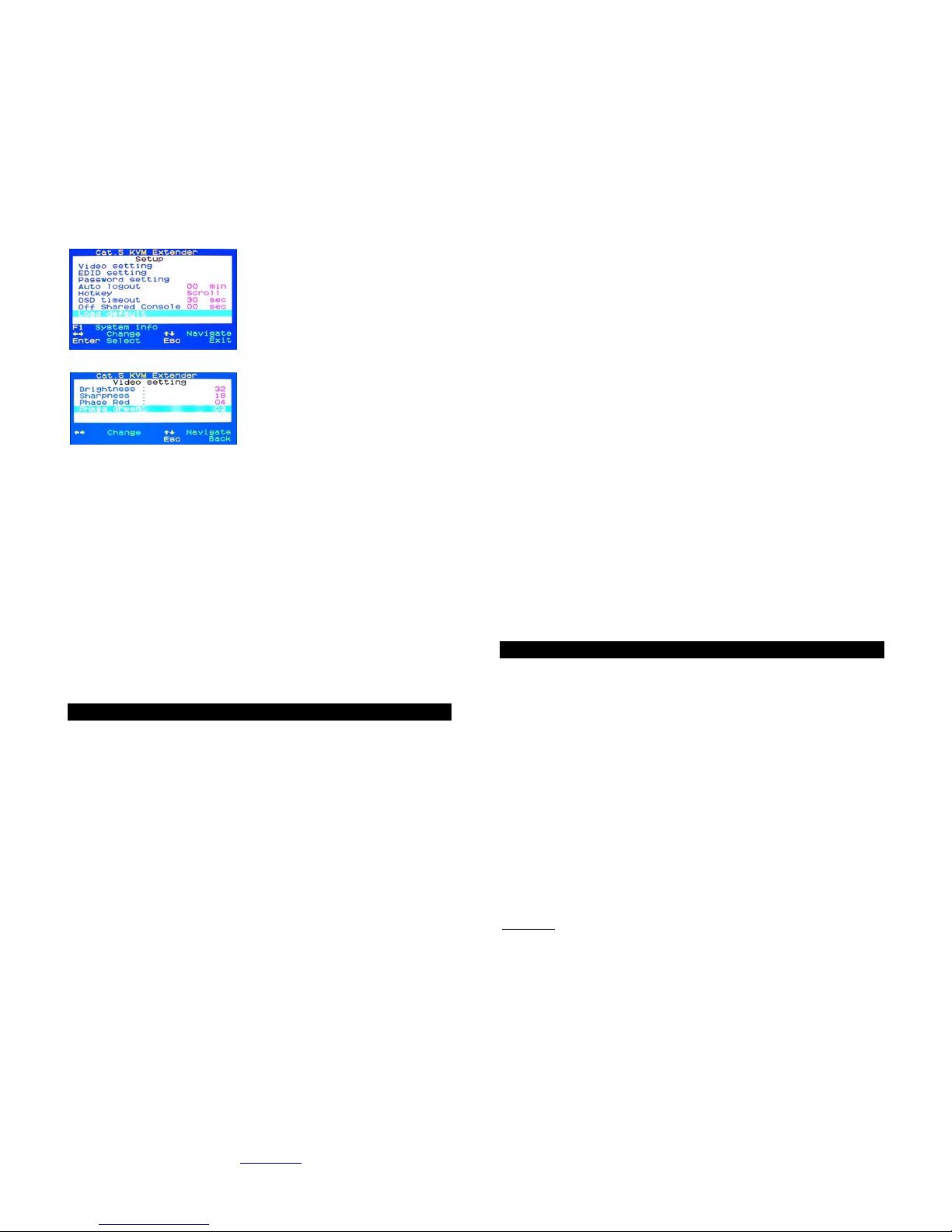

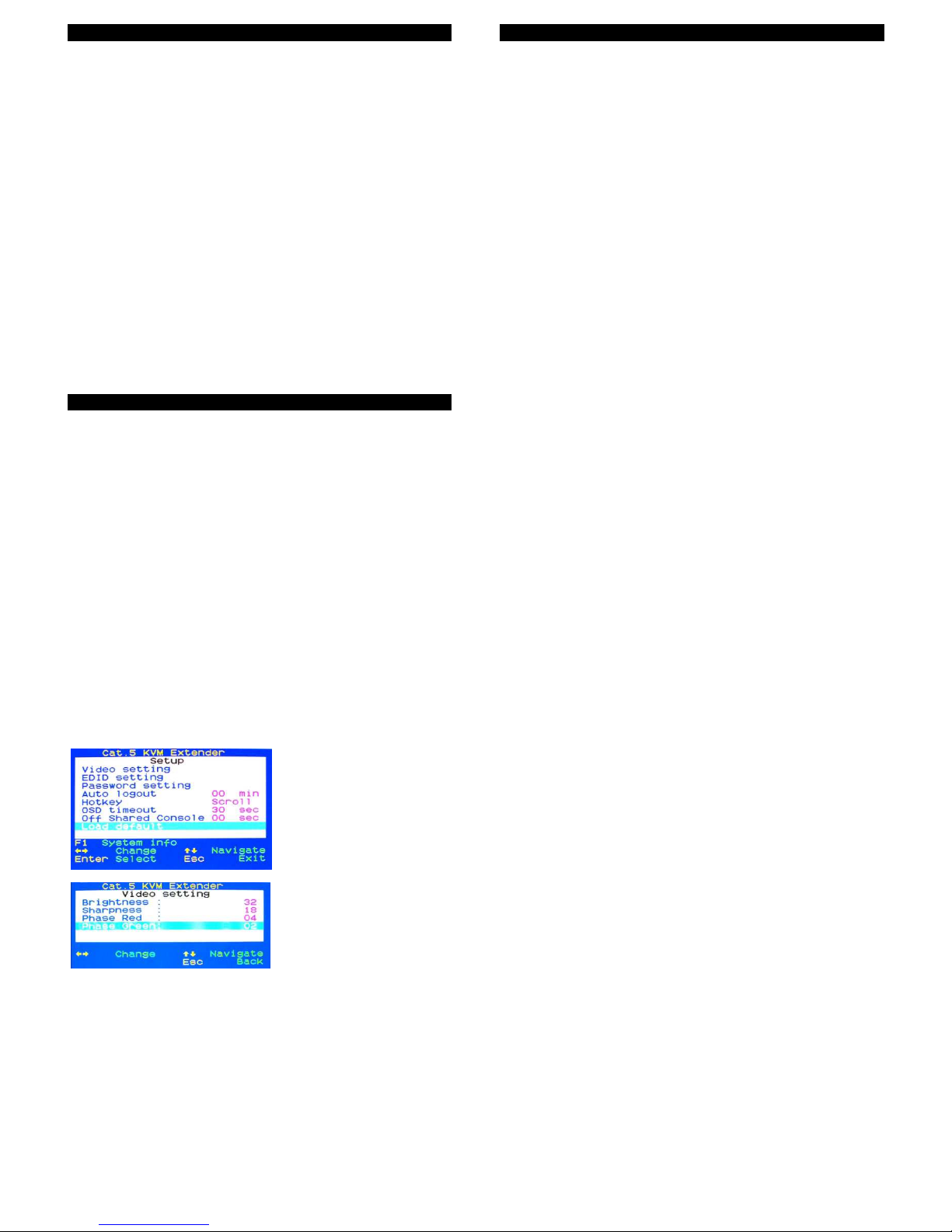

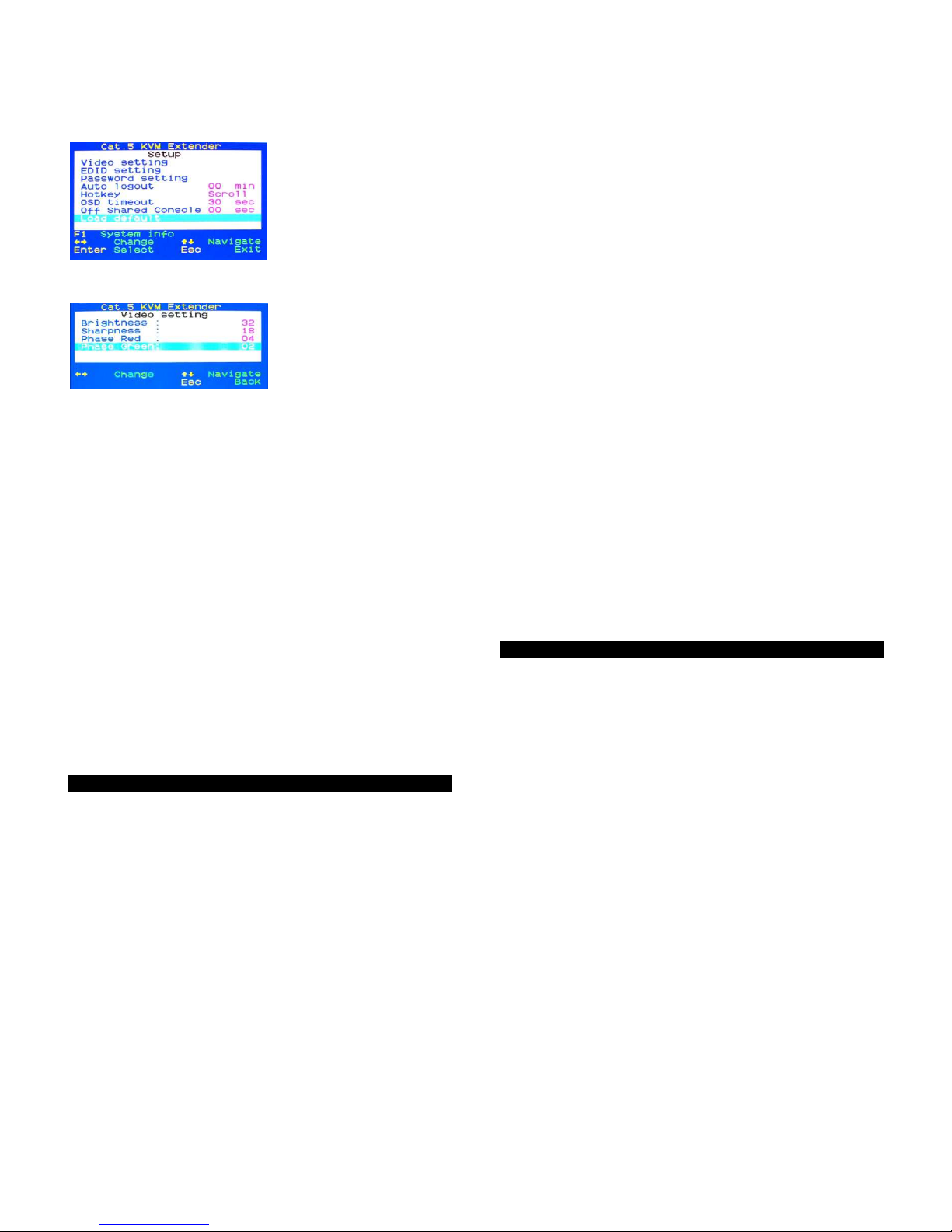

To enter the video adjustment OSD open the OSD by typing in the
hotkey command SCROLL + SCROLL + SPACE in sequence followed
after each other within less than 2 seconds.

Use the up/down cursor keys to
navigate.

Select the EDID setting
submenu and select the
command Read monitor if your
monitors are not yet identified.
They should be listed with their
correct names. You can use the

Load Default DDC command to
copy the factory default monitor DDC data to both the Transmitter and
Receiver Units.

Select the Video Setting

submenu and press ENTER.

The Video setting submenu

allows adjustment for

brightness, sharpness and skew

compensation (Phase red and

green). First adjust Phase red
and green so that you don’t have any coloured edges on the right or left
of any white and black fields or vertical lines or so that red and green
vertical lines are exactly in the same line with blue vertical lines on
the test picture. Then adjust brightness and sharpness using the
Windows desktop icon texts and also open text windows with text until
you are satisfied. You may have to go through the complete procedure
several times. Changes have to be stored when leaving the OSD!

If your extender does not show the remote screen at all but the LINK LED
on the RX is lit, go through the following process step by step: adjust the
sharpness to 60, then Phase red to 30, then green to 30, then green to ­30, and then red to -30. When still no picture is shown the skew
adjustment probably cannot correct the cable and you need to use a
different and higher quality RJ45 cable!

Whenever you change the RJ45 cable you will need to repeat this
adjustment process.

Operation

When you access from the local console at the Transmitter Unit you
can operate your KVM switch using its regular keyboard hotkeys. You
now have one additional Extender hotkey to restrict access from the
extender’s remote console:

Remote Console ON/OFF Settings
SCROLL + SCROLL + [***] with *** = 1, 2, 3:

1: Full Access, no restrictions; 2: No remote access (receiver
completely blocked); 3: Video only, mouse and keyboard without
function.

When you use the remote console at the Receiver Unit you also have
additional hotkeys. To switch between your workstation and remote KVM
access use the switch button at the receiver or press:

HOTKEY + HOTKEY + left or right cursor key
The proceeding HOTKEY of the KVM Extender can be changed if it is in

conflict with any other hotkeys. The available hotkeys are: CAPS, NUM,
SCROLL, F12, R_CTRL and L_CTRL. To change the hotkey either
change it within the OSD menu or use the hotkey command HOTKEY +
HOTKEY + H + [new HOTKEY] - new one as above.

Password:

Disable/Enable the password protection feature. After you logout or the
Auto logout timeout has passed, the console gets locked and you will be
prompted for your password before you can access the console again.
If you set a password, please make sure to note it in a safe place where
you can find it in case you forget it.

Auto logout: [0 ~ 60]

Disable / Enable the logout timeout (0~60min, 0 = Disable).
The Auto logout time can be configured from 0 (Disable), with an
increment of 5, right up to 60 Min. If the password protection is not
enabled, the Auto logout will not be put into operation.

OSD Timeout: [0~60]

Configure the OSD timeout value (0~60 seconds, 0 = Disable). When this
time has passed the OSD will automatically be closed again.

EDID setting

Display and Read the DDC data of the attached monitors.

Load Default Setting: Load factory default settings.
Off Shared Console

Configure the Console Control timeout value (0~60 seconds). Both
extender consoles (local and remote) can have access to the connected
computer or KVM switch. Access from the other console is blocked for
this timeout value when one console is actively accessed.

Troubleshooting English

My monitor stays dark when I access the remote system/ KVM switch.

Make sure the remote system is switched on and not in energy save
mode. Make sure your monitors have approximately the same aspect
ratio, frame rate and resolution. The monitor at the user’s desk should at
least support the resolution as the local monitor on the KVM switch /
remote system. Please again carry out all adjustments as mentioned in
section Video Image Adjustments. Any further inquiry, please contact
your dealer or LINDY technical support team.

My monitor picture is blurred or low quality.

Please follow video quality adjustment steps as described in section
Video Image Adjustments. The video quality has to be re-adjusted
whenever anything is changed for the Cat.5 connection cable.

My KVM switch and the extender use the same hotkeys. How can I
change hotkeys?

Please refer to section OSD Operation to find the available hotkeys and
how to change them.

My mouse (or keyboard) doesn’t work
Please connect either PS/2 or USB connectors from the 3in1 system
cable to your local workstation as well as remote system/KVM Switch. Do
NOT connect both USB and PS/2! (See installation section above).
Receiver console: Check the remote access settings: Open OSD > F1
System Information > Access Mode > FULL. Adjust this as described in
section Operation.

Should you have any further problems please contact the LINDY Support
team – worldwide contact information at www.lindy.com

Einführung Deutsch

Dieser KVM-Extender erlaubt Ihnen Monitor-, Maus- und Tastatursignale
zu Ihrem entfernten KVM-Switch oder Rechner über günstiges Cat.5
Netzwerkkabel über eine Entfernung bis zu 300m zu senden. Erhöhte
VGA Auflösungen bis 1920x1200 unterstützt er bis etwa 300m bei relativ
hoher Bildqualität.

Der KVM Extender Combo 300 besteht aus einem Transmitter und
einem Receiver. Der Transmitter wird am fernzubedienenden Rechner
oder KVM Switch angeschlossen und stellt dort sowohl Anschlüsse für
eine lokale Konsole für Wartungsarbeiten wie auch für den remote
Anschluss (RJ45) zur Verfügung. Der Receiver befindet sich beim User
und bietet zusätzlich eine Anschluss- und Umschaltmöglichkeit für einen
Arbeitsplatzrechner.

Die beiden Extendereinheiten werden mit preiswertem Netzwerkkabel
Cat.5 UTP oder höher verbunden. Bis 100m können auch hochwertige
LINDY Cat.6 Patchkabel verwendet werden. Beide Konsolen können
simultan arbeiten, der aktive Zugriff ist über einen kurzen Time-out
geteilt.

Der KVM Extender Combo 300 wandelt VGA-, USB- und PS/2-Signale
und sendet sie über günstiges Netzwerkkabel. Er unterstützt sowohl
USB- wie auch PS/2-Maus- und -Tastatursignale sowohl für die
angeschlossenen Geräte wie auch für den Anschluss an die Rechner
bzw. den KVM-Switch, in jeder Kombination. Es ist lediglich zu beachten,
dass der Rechneranschluss entweder über USB ODER PS/2 erfolgt! Es
werden ausschließlich Standardfunktionen von Mäusen mit bis zu 5
Tasten und Standardtastaturen unterstützt und bei Bedarf in das jeweils
andere USB- oder PS/2-Protokoll gewandelt.

Die USB Anschlüsse unterstützen lediglich Maus und Tastatur (HID)!
Das VGA-Signal wird in den Komponenten RGB über jeweils eins der

verdrillten Adernpaare im Cat.5/6 Kabel gesendet. Da diese meist
unterschiedlich lang sind kommen die RGB-Komponenten zu
unterschiedlichen Zeiten an. Zur Kompensation dieses Effektes und zur
Optimierung der Bildqualität verfügt der Extender über einen elektronisch
regelbaren Skew-Kompensator und eine Signalverstärkung.

Eigenschaften Deutsch

• Erlaubt den bequemen komfortablen Real Time Remote Zugriff auf
PCs, Server und KVM-Switches aus Distanzen bis 300m

• Unterstützt am KVM-Switch bzw. am abgesetzten Rechner eine
lokale Konsole für (Wartungs-)Arbeiten

• Unterstützt am Büroarbeitsplatz das Umschalten zwischen einem
Arbeitsplatzrechner und dem Remote KVM-Fernzugriff

• Unterstützt sowohl USB- wie auch PS/2-Tastaturen und -Mäuse in
jeder Kombination und wandelt auch zwischen den Protokollen

• Dual Console Betrieb: Zugriff sowohl lokal als auch remote mit
kurzem Timeout

• Passwortschutz ein-/ausschaltbar

• Unterstützt hohe VGA Auflösungen, z.B.: 1920x1200 bis 300m –

Verwenden Sie bitte Monitore mit etwa gleichem Seitenverhältnis

• Einstellbare VGA Bildqualität durch Laufzeitkompensation der RGB
Komponenten sowie Verstärkung und Fokussierung

• Einfach zu bedienen und zu installieren - keine Softwareinstallation

• LINDY gewährt für dieses Produkt über die gesetzliche Regelung

hinaus eine zweijährige Herstellergarantie ab Kaufdatum. Die
detaillierten Bedingungen dieser Garantie finden Sie auf der LINDY
Website aufgelistet bei den AGBs.

Lieferumfang Deutsch

• Local Transmitter Unit

• Remote Receiver Unit

• 2x Netzteil 5V DC, ~1A, 100…240VAC mit Wechselsteckern für

EURO,US, UK, AUS/China

• 2x KVM 3-in1 Kabel und 2x USB-PS/2-Adapter zum Anschluss der
Rechner / des KVM Switch

• 1x FW Upgrade Kabel USB A/B

• Diese Anleitung

Installation und Betrieb Deutsch

Verwenden Sie ab 100m zur Verbindung von Transmitter und Receiver
UTP Installationskabel der Kategorie 5e/6 mit starren Adern (Solid Core)
um größte Distanzen und beste Bildqualität zu erreichen. Die
Verwendung abgeschirmter STP/FTP Kabel führt in der Regel zu
Nachteilen. Bis 100m können Sie auch hochwertige LINDY Patchkabel
Cat.6 verwenden.

Der Monitor an Ihrem Arbeitsplatz sollte zumindest die Auflösung des
lokalen Monitors am ferngesteuerten System haben, die gleiche
Bildwiederholrate unterstützen und das gleiche Seitenverhältnis haben.

Verwenden Sie KEINE LAN/Netzwerkverbindung sondern eine
direkte Kabelverbindung ohne zwischengeschaltete LAN Switches!

1. Transmitter Unit – Installation am KVM-Switch

Schließen Sie zuerst das Cat.5e/6 Verbindungskabel an die RJ45
Buchse an und das Netzteil an die Stromversorgung.

Verwenden Sie dann zum Anschluss Ihres ferngesteuerten Rechner oder
KVM-Switch das beiliegende 3in1 Kombikabel. Schließen Sie

ENTWEDER den USB- oder den PS/2-Anschluss am Rechner an!
Wenn Sie sich für die PS/2-Anschlüsse entscheiden verwenden Sie
den mitgelieferten USB auf PS/2-Adapter am USB-Kabelende des
3in1-Kabels! Schließen Sie danach die lokale Konsole (Tastatur, Maus

und Monitor) an die CONSOLE gelabelten Ports am Transmitter an und
stellen Sie sicher, dass alles funktioniert.

2. Receiver Unit – Installation am Büroarbeitsplatz

Schließen Sie das Cat.5e/6 Verbindungskabel an die RJ45 Buchse an.
Schließen Sie das Netzteil am Extender an. Schließen Sie dann Tastatur,

Maus und Monitor ihres Arbeitsplatzes direkt an die CONSOLE
gelabelten Ports am Receiver an. Sie können sowohl PS/2- als auch
USB-Maus & -Tastatur verwenden, auch gemischt. Schließen Sie mit
dem beiliegenden 3in1 KVM-Kabel Ihren Arbeitsplatzrechner an (Hinweis
s.o.). Prüfen Sie bitte ob Ihre Konsole wie gewollt am Arbeitsplatzrechner
funktioniert. Mit dem Tastatur-Hotkey-Kommando ROLLEN + ROLLEN +
Cursor/Pfeiltaste rechts oder links oder mit der Taste am Receiver
schalten zwischen Arbeitsplatzrechner und fernbedientem System um.

Einstellung des Monitorbildes am Receiver

Über das On-Screen-Display des Receivers muss nun die Bildqualität an
die Kabelverbindung angepasst und optimiert werden. Verwenden Sie
dazu bitte das Testbild Skew_Adjust.bmp (Download von der LINDY
39378 Webseite).

Öffnen Sie das OSD des Receivers durch Eingabe des Tastaturhotkeys
ROLLEN + ROLLEN + Leertaste (Eingaben kurz nacheinander).

Verwenden Sie die Cursor­Tasten um im OSD zu
navigieren. Wählen Sie EDID

settings und dort Read
monitor. Danach sollten Ihre

korrekten Monitormodelle
sowohl am Receiver wie auch
am Transmitter angezeigt
werden.

Wählen Sie nun Video
Settings. Dieses Untermenü
erlaubt die Einstellung von
Helligkeit (Brightness), Schärfe
(Sharpness) und Laufzeitkom­pensation (Phase red / green).

Stellen Sie Phase red / green
so ein, dass im Testbild die

roten bzw. grünen Striche exakt in einer vertikalen Linie mit den blauen
Strichen übereinander stehen.

Öffnen Sie zusätzlich ein Text- und Ordnerfenster und stellen Sie
Brightness und Sharpness so ein, dass Text und Grafikelemente optimal
zu erkennen sind. Eventuell müssen Sie den gesamte Vorgang mehrfach
wiederholen um die beste Einstellung zu finden.

Sollte kein Remote-Bild angezeigt werden aber die LINK LED am
Receiver leuchten, nehmen Sie bitte Schritt für Schritt die folgenden
Einstellungen vor: Regeln Sie Sharpness auf 60, dann Phase Red auf
30, dann Phase green auf 30, dann green auf -30 und schließlich red auf

-30. Wenn bei keiner dieser Einstellungen ein Bild erscheint so benötigen
Sie vermutlich ein anderes höherwertiges Verbindungskabel.

Änderungen müssen beim Verlassen des OSD gespeichert werden!
Die Bildoptimierung muss jedes Mal wiederholt werden wenn

irgendetwas am Verbindungskabel geändert wird!

Betrieb, OSD Einstellungen und Optionen

Von der Konsole am Transmitter können Sie genau wie auch vor der
Installation des Extenders auf den Rechner oder KVM Switch zugreifen.
Ihnen steht ein zusätzlicher Hotkey zur Zugriffssteuerung zur Verfügung:

Remote Console ON/OFF Settings

Vom Transmitter aus kann der Remote-Zugriff ganz oder teilweise
mit folgendem Hotkey blockiert werden.

ROLLEN + ROLLEN + [***] wobei [***] = 1, 2, 3 sein darf:
1: Full Access, keine Einschränkungen; 2: Kein Remote Zugriff

(komplett blockiert); 3: Nur Bild – Maus & Tastatur ohne Funktion.

Vom entfernten Arbeitsplatz aus – am Receiver - verfügen Sie ebenfalls
über zusätzliche Hotkeys. Zum Umschalten auf den Arbeitsplatzrechner
drücken Sie die Taste am Receiver oder den Hotkey:

HOTKEY + HOTKEY + Cursor/Pfeiltaste rechts oder links.
Der einführende HOTKEY ist konfigurierbar und kann bei Bedarf

geändert werden, z.B. wenn er mit anderen Hotkeys des KVM Switches
kollidiert. Verfügbare Hotkeys sind: ROLLEN (SCROLL), CAPS
(Großschreib-Feststelltaste), NUM, F12, R_CTRL (rechte Strg) und
L_CTRL (linke Strg). Um den Hotkey zu ändern gehen Sie entweder über
das OSD Menü oder geben Sie HOTKEY + HOTKEY + H + [neuer
HOTKEY] ein, wobei HOTKEY der alte und [neuer Hotkey] der neue
Hotkey sind.

Password

Ein- oder Ausschalten des Passwortschutzes. Wenn eingeschaltet
fordert der Extender nach Ausloggen bei der nächsten Eingabe zur
Eingabe des Passwortes auf. Notieren Sie ihr Passwort an einem
sicheren Ort wo Sie es ggf. wiederfinden.

Autologout: [0~60]

Ausschalten oder setzen der Zeitspanne des automatischen
zeitgesteuerten Logout 5…60 Minuten, in 5 Minutenschritten, 0 schaltet
den zeitgesteuerten Logout ganz aus.

OSD Timeout: [0~60]

Zeitspanne des zeitgesteuerten Ausblenden des OSD Fensters, 5…60
Sekunden, in 5 Sekundenschritten, 0 schaltet das Ausblenden aus.

EDID setting

Lesen und Anzeigen der EDID-/DDC-Daten der Monitore.

Off shared Console

Zeitspanne des Timeout für die Blockierung wechselweiser
Konsolenzugriffe, 5…60 Sekunden, in 5 Sekundenschritten, 0 schaltet
das Blockieren ganz aus.

Load Default Settings

Stellt die Factory Default Einstellungen des Extenders TX & RX wieder
her.

Fehlersuche Deutsch

Problem: Mein Monitor bleibt dunkel wenn ich auf den KVM-Switch oder
den entfernten Rechner umschalte.

Prüfen Sie ob der entfernte Rechner eingeschaltet ist und nicht im
Energiesparmodus ist. Beide Monitore sollten etwa das gleiche
Seitenverhältnis, die gleichen Bildwiederholraten und Auflösungen
aufweisen. Der Monitor am Arbeitsplatzrechner darf leistungsfähiger
sein. Führen Sie alle o.g. Schritte zur Einstellung des Monitorbildes
am Receiver erneut durch! Sollten die Probleme weiter bestehen
kontaktieren Sie bitte das LINDY Support Team

Problem: Die Bildqualität ist unzureichend

Führen Sie die Justierung der Bildqualität wie im Abschnitt Einstellung
des Monitorbildes am Receiver beschrieben erneut durch. Dies ist bei

jeder Änderung am Verbindungskabel erforderlich!

Problem: Maus / Tastatur funktionieren nicht richtig

Schließen Sie beim 3in1 Kombikabel ENTWEDER USB oder PS/2 an
aber nicht beides! Weitere Hinweise finden Sie im Abschnitt Installation!
Prüfen Sie ob die Remote Console vollen Zugriff hat (OSD öffnen > F1
System Informationen > Access Model Full. Einstellung über Transmitter
Hotkey, siehe Abschnitt Betrieb, OSD Einstellungen und Optionen

Problem: Kann ich den Hotkey bei Konflikt mit anderen Geräten ändern?

Ja, beachten Sie bitte den Hinweis im Abschnitt Betrieb, OSD
Einstellungen und Optionen.

Sollten Sie weitergehende Probleme haben so kontaktieren Sie bitte das
LINDY Support-Team –Kontaktinformationen weltweit: www.lindy.com

Introduzione Italiano

Grazie per aver acquistato il KVM Extender Combo 300 LINDY. Questo
Extender vi consente di controllare il vostro PC, server o KVM switch da
una tastiera, mouse e monitor alla risoluzione di 1920 x 1200 installati ad
una distanza massima di 300 metri (900 piedi) utilizzando comune cavo
UTP CAT5 o superiore.

Il KVM Extender Combo 300 è composto da un unità Trasmittente
(Locale) e una Ricevente (Remota). La trasmittente si connette
direttamente ad un PC o ad un KVM switch. La ricevente va installata in
una postazione remota dotata di un mouse, tastiera e monitor ed eè
dotato di un KVM switch integrato che permette di connettere anche un
PC locale da controllare in alternativa a quello remoto.

Il KVM Extender Combo 300 converte i segnali VGA, USB e PS/2 per la
trasmissione su cavo CAT5 Ethernet. L’Extender accetta connessioni
USB e PS/2 per tastiera e mouse in qualsiasi combinazione. Tuttavia il
dispositivo è compatibile solo con periferiche USB HID come mouse e
tastiere. L’Extender permette di controllare tastiere standard e mouse
standard con un massimo 5 pulsanti.

Il segnale VGA viene separato nelle componenti RGB e trasmesso su
singoli doppini del cavo RJ45. L’Extender prevede un sistema di
regolazione della diffrazione e amplificazione video via OSD permettendo
di ottenere velocemente un’ ottima visualizzazione del segnale originale

Il KVM Extender Combo 300 è la soluzione ideale per amministratori di
rete e di sistema. L’unità remota è infatti predisposta per il collegamento
di una workstation locale permettendo l’utilizzo alternativo del proprio PC
in locale e il controllo dei server o workstation collegate in remote. Inoltre
una console di controllo può essere connessa all’unità locale
consentendo la manutenzione dei sistemi direttamente sul luogo di
installazione. Sia la consolle remota che quella locale possono utilizzare i
server connessi alternandosi grazie un sistema a time out.

Caratteristiche Italiano

• Consente l’acceso a PC o Server da remoto, in tempo reale e con l’a
possibilità di accesso protetto da password

• Distanza massima tra unità remota e locale di 300m

• Unità locale trasmittente con KVM Switch integrato – consente di

accedere alla console locale o lasciare il controllo a quella remota

• Unità remota ricevente con KVM Switch integrato – consente il
controllo del pc locale e o di quelli remoti.

• Supporta tastiere e mouse standard USB e PS/2 in qualsiasi
combinazione – sia in ingresso che in uscita

• Supporta alte-risoluzioni video: 1920 x 1200 fino 300m di distanza–
Consigliamo l’utilizzo di monitor con lo stesso rapporto in locale e
remoto

• Gestione via OSD dell’amplificazione del segnale VGA, messa a fuoco
e compensazione elettronica RGB per migliorare la qualità del segnale
video

• Installazione facile e veloce - nessun software richiesto

Contenuto della confezione Italiano

• Unità locale (trasmettitore)

• Unità remota (ricevitore)

• Alimentatori 5V DC, ~1A (x2 – per entrambe le unità, con adattatori

multi country per EUR, UK, US e AUS/China)

• 2 cavi KVM combo 3-in-1 con adattatori USB - PS/2 per collegare il
computer locale e remoto ad entrambe le unità

• 1x Cavo USB A/B per aggiornamento del Firmware

• Questo manuale

Installazione ed utilizzo Italiano

Utilizzate un cavo di rete Cat 5e/6 UTP per collegare le due unità
dell’Extender. L’impiego di cavi schermati STP/FTP potrebbe causare un
degrado del segnale video e ridurre la distanza massima raggiungibile.
Utilizzando cavi di alta qualità pressofusi Cat.6A o Cat.6 S/FTP è
possibile raggiungere distanze fino a 100m.
Consultate il sito www.lindy.com per individuare i cavi di rete appropriati.
Assicuratevi che computer e periferiche siano spenti prima di iniziare
l’installazione. Il monitor sull’unità ricevente deve supportare la
risoluzione impostata sul sistema remoto.

Non utilizzate cavi connessi a reti LAN/Ethernet. Utilizzate sempre
un unico cavo diretto per la connessione! Il passaggio attraverso
patch panel e prese a muro diminuisce la qualità del segnale video.

1. Unità trasmittente

Collegate il cavo RJ45 CAT5/5e/6 alla porta RJ45 e di seguito
l’alimentatore. Procedete collegando tastiera, mouse e monitor alle porte
Console sul trasmettitore. Utilizzare infine uno dei cavi KVM 3-in-1 forniti
per collegare le porte tastiera, video e mouse sul del PC o del KVM
switch . NON collegate i cavi USB e PS/2 contemporaneamente! Se
volete connettervi via USB utilizzate solo I connettori VGA e USB, se
volete connettervi via PS/2 utilizzate l’adattatore USB - PS/2 sul
connettore USB del cavo 3-in-1. Accendete il vostro sistema e monitor e
controllate che il trasmettitore funzioni correttamente prima di procedere
con l’installazione dell’unità ricevente.

2. Unità ricevente

Collegate il cavo CAT5/5e/6 alla porta RJ45 e di seguito l’alimentatore.
Procedete collegando tastiera, mouse e monitor alle porte Console sul
ricevitore. (Potete utilizzare indifferentemente mouse e tastiera USB o
PS/2). Collegate l’eventuale computer locale utilizzando il cavo KVM 3­in-1 incluso nella fornitura: NON collegate i cavi USB e PS/2 insieme! Se
volete connettervi via USB utilizzate solo I connettori VGA e USB, se
volete connettervi via PS/2 utilizzate l’adattatore USB - PS/2 sul
connettore USB del cavo 3-in-1. Accendete (se presente) il computer e il
monitor e controllate che il dispositivo funzioni correttamente.

Dal ricevitore potete selezionare la connessione remota Cat.5 sia
premendo il tasto sullo switch sia tramite il comando hotkey BLOC
SCORR + BLOC SCORR + cursore a sinistra o destra. Il segnale video
può apparire sfuocata ma tramite le funzioni OSD (On Screen Display) è
possibile regolarlo e migliorarlo.

Per regolare il segnale video utilizzate un immagine con sfondo bianco e
nero, con contorni ben definiti e tratti possibilmente rossi, verdi e blu.
Potete scaricare un’immagine di test (Skew_adjust.bmp) dal sito LINDY.

Accesso al menù OSD
Per entrare nel menu OSD premete in sequenza i tasti HOTKEY +
HOTKEY + SPAZIO nella sequenza indicata entro 2 secondi (il tasto
HOTKEY di default è BLOC SCORR).

Regolazione dell’immagine Video

Accedete al menù OSD e utilizzate i tasti su/giù per selezionare il
submenu desiderato. Selezionate la voce EDID setting e il comando
Read monitor se i vostri monitor non sono ancora correttamente
identificati. Potete selezionare la funzione Load Default DDC per copiare
sul entrambe le unità locale e remota le informazioni dei monitor
standard impostate dalla fabbrica. Selezionate ora la voce Video
Setting e premete ENTER.

Il submenu Video Setting consente di
regolare la luminosità, messa a fuoco
e compensazione (RGB). Per prima
cosa regolate la compensazione in
modo da non avere contorni colorati a
destra o sinistra di ogni parte bianca e
nera; inoltre nell’immagine di test le
linee verticali rosse e verdi dovranno

essere esattamente nella stessa linea con all’interno linee verticali blu.

Quindi regolate la luminosità e la
messa a fuoco in base alle scritte
delle icone sul desktop di Windows o
anche visualizzando dei testi fino a
quando ottenete un risultato

soddisfacente. Queste impostazioni
andranno salvate prima di uscire dal menù OSD!
Se il vostro extender non visualizza nessuna immagine sullo schermo
remoto ma il led LINK sul ricevitore è acceso seguite la seguente
procedura di regolazione passo passo: impostate il valore “Sharpness” a
60, poi “Phase Red” a 30, poi “Phase Green” a 30, poi di nuovo “Phase
Green” a -30 e “Phase Red” a -30. Se durante questo processo
l’immagine non compare mai sarà necessario utilizzare un cavo di rete
RJ45 differente o di qualità superiore!
Una volta sostituito il cavo RJ45 è comunque necessario ripetere questa
procedura di regolazione.

Operazioni

Accedendo dall’unità Trasmittente è possibile tramite una combinazione
di tasti limitare parzialmente o totalmente l’accesso dall’unità remota
(Ricevente):

Impostazione Consolle remota ON/OFF (Access Mode):
BLOC SCORR + BLOC SCORR + [***] sostituendo *** con 1, 2, 3:

1: Full Access, (nessuna restrizione); 2: No remote access

(ricevitore completamente bloccato); 3: Video only, (sola
visualizzazione in remote con mouse e tastiera bloccati).

Accedendo dall’unità remota (ricevitore) è inoltre possibile passare dal
controllo del PC/KVM remoto a quello locale utilizzando il tasto sull’unità
stessa oppure con la combinazione:

HOTKEY + HOTKEY + tasto cursore destro o sinistro
L’Hotkey (di default BLOC SCORR) del KVM Extender può essere

modificata se in conflitto con altre hotkey. Le hotkey disponibili sono:
CAPS LOCK, BLOC NUM, BLOC SCORR, F12, R_CTRL e L_CTRL.
Per modificare la hotkey potete farlo dal menu OSD o con il comando
HOTKEY + HOTKEY + H + [nuova HOTKEY] in cui HOTKEY è l’attuale
hotkey e [nuova HOTKEY] è una nuova tra quelle sopra indicate.

Password:

Disabilitare/Abilitare la protezione tramite password. Dopo il logout o il
periodo di Auto logout, la console si blocca e per accedere nuovamente
occorre inserire la password.
Se impostate una password assicuratevi di annotarla e conservarla in un
posto sicuro dove potete recuperarla nel caso la dimentichiate.

Auto logout: [0 ~ 60]

Disabilitare/Abilitare il periodo di logout automatico (0~60min,
0 = Disabilitato).
Il periodo di logout automatico può essere impostato da 0 (Disabilitato),
con un incremento di 5, fino a 60 Min. Se la password non è abilitata, il
periodo di logout automatico non può essere attivato.

OSD Timeout: [0~60]

Configurate l’OSD timeout (0~60 secondi, 0 = Disabilitato). Quando
trascorre il lasso di tempo impostato il menu OSD si chiude
automaticamente.

EDID setting

Visualizza e legge le informazioni DDC dei monitor collegati.

Impostazioni Default: carica le impostazioni di default.

Off Shared Console: Entrambe le console (locale e remota) possono

avere accesso simultaneo al server o KVM switch connesso.
L’attivazione di tastiera e mouse avviene dopo un periodo di timeout
impostato da questo parametro (da 0 a 60 secondi).

Soluzione problemi Italiano

Il monitor rimane nero quando accedo al sistema remoto/KVM switch.

Assicuratevi che il sistema remoto sia acceso e non in stand-by.
Controllate che i monitor utilizzati abbiano lo stesso rapporto, frame rate
e risoluzione. Il monitor remoto deve supportare la risoluzione del
monitor locale sul KVM switch/sistema remoto. Se il problema persiste
potete provare a seguire tutte le procedure di regolazione dell’immagine
indicate nella sezione Regolazione dell’immagine Video. Per altre
informazioni potete contattare il vostro rivenditore o il reparto tecnico
LINDY.

L’immagine è di scarsa qualità.

Seguite le indicazioni indicate nella sezione Regolazione dell’immagine
Video su come regolare le impostazioni video. La regolazione a ripetuta

tutte le volte che viene sostituito o collegato il cavo Cat.5.

Il KVM switch ed extender hanno le stesse hotkey. Come posso
modificarle?

Consultate la sezione Operazioni per trovare le hotkey disponibili e
come modificarle.

Il mouse (o la tastiera) non funziona

Collegate i connettori PS/2 o USB del cavo system 3 in 1 fornito nella
confezione alla workstation locale e al sistema remoto/KVM Switch. NON
collegate mai i connettori USB e PS/2 contemporaneamente! (vedi
sezione Installazione qui sopra). Per tastiera e mouse collegati all’unità
remota provate a seguire questa procedura: Aprite il menù OSD dalla
consolle collegata all’unità trasmittente -> Premete F1 -> Access Mode ­> FULL. Potet configurare questo parametro come indicato nella sezione

Operazioni

Per qualsiasi ulteriore problema potete contattare il supporto tecnico
LINDY ai recapiti indicati sul sito

www.lindy.it nella sezione Contatti

Introduction Français

Cet extender KVM permet d’éloigner votre écran, clavier, souris via du
câble réseau cat.5 jusqu’à 300m. Il supporte des résolutions VGA jusqu’à
1920x1200 à 300m.

L’extender KVM Combo 300 comprend un émetteur et un récepteur. Le
récepteur se connecte à l’ordinateur ou au switch KVM et possède les
prises pour une console locale. L’émetteur est situé côté
utilisateur/console déportée et offre la possibilité de connecter un
ordinateur en plus. Il comprend un switch KVM qui commute entre cet
ordinateur et l’accès distant extender.

Les deux unités sont connectées via un câble réseau cat.5 UTP ou plus.
Les deux consoles peuvent travailler quasi simultanément, l’accès est
activé après un court délai (Time-out).

L’extender KVM Combo 300 convertit les signaux VGA, USB et PS/2 et
les transmet sur un câble réseau. Il prend en charge les souris/claviers
USB et PS/2, dans n’importe quelle combinaison. Les souris 5 boutons et
claviers standard sont supportés.

Attention : la connexion côté PC est USB OU PS/2, pas les deux en
même temps!

Les prises USB ne prennent en charge que souris et clavier,
exclusivement!

Le signal VGA est émis en composante RGB sur une paire du câble
réseau cat.5. Comme les paires d’un câble réseau ne possèdent pas la
même longueur, le signal RGB „arrive“ avec de l’avance ou du retard.
Pour compenser cet effet et pour aussi optimiser la qualité d’image,
l’extender dispose d’un compensateur réglable électroniquement et d’un
réglage de l’amplification du signal.

Caractéristiques Français

• Permet un accès distant d’un PC/serveur/switch KVM en temps réel;
jusqu’à 300m

• Supporte une console locale sur l’unité émettrice (côté PC)

• Depuis l’unité réceptrice, permet une commutation entre un PC et

l’accès distant

• Supporte les claviers et souris USB et PS/2

• Utilisation Dual Console: l’accès se fait après un court délai

(Timeout)

• Protection par mot de passe activable/désactivable

• Supporte de hautes résolutions VGA, par exemple: 1920x1200

jusqu’à 300m – Utilisez des écrans avec les mêmes caractéristiques
d’affichage (résolution et fréquence de rafraîchissement)

• Réglage de la qualité vidéo VGA via un compensateur du signal
composant RGB et via un amplificateur du signal

• Facile à utiliser et à installer – aucun logiciel à installer

• LINDY garantit ce produit pour une durée de deux ans.

Livraison Français

• Unité locale (émetteur)

• Unité distante (récepteur)

• 2 alimentations 5V DC, ~1A, 100…240VAC avec adaptateurs secteur

EURO, USA, UK, Australie/Chine

• 2 câbles combo KVM 3 en 1 et 2 adaptateurs USB-PS/2 pour la
connexion de l’ordinateur/switch KVM

• 1x FW Upgrade cable USB A/B

• Ce manuel

Installation et utilisation Français

Connectez l’émetteur et le récepteur via un câble réseau catégorie 5e/6
avec fils rigides (monobrins / Solid Core) pour atteindre les plus grandes
distances et la plus haute qualité d’image. L’utilisation de câbles blindés
STP/FTP apportera des inconvénients (qualité d’image inférieure).

Lors de l’installation, éteignez tous les appareils et ordinateurs.
L’écran distant et l’écran local doivent avoir la même résolution, le même

taux de rafraîchissement d’images. Pour résumer, prenez 2 écrans de
marque/modèle identiques.

NE PAS utiliser de connexion LAN/Ethernet (via switch réseaux ou
autres périphériques réseaux) pour relier les boitiers, mais une
liaison directe avec un câble dédié !

1. Installation de l’unité émettrice (Transmitter Unit)

Connectez tout d’abord le câble de liaison Cat.5e/6 à la prise RJ45
femelle et le bloc d’alimentation au secteur.

Utilisez ensuite le câble Combo 3en1 fourni pour le branchement de
l’ordinateur ou du Switch KVM. Connectez SOIT le connecteur USB ou

le connecteur PS/2 à votre ordinateur (PAS LES DEUX)! Utiliser
l’adaptateur USB vers PS/2 fourni et branchez-le à l’extrémité USB
du câble 3en1, si vous décidez d’utiliser la connectique PS/2!

Connectez ensuite la console locale (clavier, souris et écran) aux ports
portant l’indication CONSOLE sur l’unité émettrice et assurez-vous que
tout fonctionne avant de passer à l’étape suivante.

2. Installation de l’unité distante (Receiver Unit)

Connectez le câble de liaison Cat.5e/6 à la prise RJ45 femelle.
Connectez l’alimentation. Branchez ensuite les clavier, souris et écran

de votre poste de travail directement aux ports CONSOLE du récepteur.
Vous pouvez utiliser souris et clavier en PS/2 ou USB, même mélangés .
Branchez, à l’aide du câble Combo 3en1 fourni, votre poste de travail
(comme indiqué à l’étape précédente). Veuillez s’il vous plait tester que
votre console fonctionne de façon adéquate à votre poste de travail. La
commutation entre le poste de travail et l’unité système se fait à l’aide du
raccourci clavier Arrêt Défil.+ Arrêt Défil.+ flèches droit/gauche ou à
l’aide du bouton présent sur le boitier.

Réglages de l’image sur le récepteur

A l’aide du menu OSD du récepteur, vous devrez ensuite régler la qualité
de l’image par rapport à la liaison câblée, pour synchroniser le signal
VGA. Veuillez, pour effectuer cette opération, utiliser l’image test,
Skew_Adjust.bmp, disponible au téléchargement sur notre site internet
sur la page du produit N° Art. 39378.

Ouvrez le menu OSD en tapant Arrêt Défil.+ Arrêt Défil.+ Espace (en
moins de 2 secondes).

Utilisez le pavé directionnel haut/bas pour y naviguer, sélectionnez EDID
Setting et Read Monitor ensuite. Cette action permettra d’afficher le
modèle exacte d’écran sur les deux unités.

Sélectionnez ensuite video
Setting, ce sous-menu permet le
réglage de la luminosité
(Brightness), du contraste
(Sharpness) et la compensation
(Phase red / green).

Réglez la Phase red/green de
telle sorte que les traits rouges et
verts apparaissent bien dans une

ligne avec le trait bleu.
Ouvrez ensuite un document texte et une image pour pouvoir affiner le

réglage de la luminosité et du contraste.
Au cas où aucune image ne s’affiche sur l’unité distante amis que LED

LINK est allumée sur le récepteur, veuillez s’il vous plait suivre les
indications suivantes pas à pas : régler sharpness sur 60, puis Phase
Red sur 30, puis Phase Green sur -30 et finalement Phase Red sur -30.

Si malgré tout, vous n’obtenez
aucun affichage, vous devrez
alors utiliser un câble de liaison
de plus haute qualité entre les
boitiers!

Le réglage d’affichage doit être
répété chaque fois que le câble

réseau est changé! (suivant le type de câble et la longueur).

Les changements devront être sauvegardés en quittant le menu
OSD.

Utilisation et options du menu OSD

A partir de la console de l’émetteur (Transmitter) vous pouvez prendre
la main aussi bien sur l’ordinateur que sur le switch KVM, un raccourci
clavier est à votre disposition pour effectuer cette opération :

Remote console ON/OFF Settings

De l’émetteur la prise en main distante peut être bloquée
totalement ou partiellement.

Arrêt Défil.+ Arrêt Défil.+ [*] ou [*] = 1,2 ou 3:
1: Acces total sans limitation; 2: Pas de prise en main à distance

(blocage total); 3: Affichage uniquement – pas de fonctions
souris&clavier.

A partir du poste de travail – sur l’unité de réception (Receiver) –
d’autres raccourcis clavier son disponible. Pour commuter sur
l’ordinateur sur le poste de travail, appuyez sur le bouton présent sur le
boitier du récepteur ou utilisez le raccourci clavier suivant :

Arrêt Défil.+ Arrêt Défil.+ flèches droit/gauche
La séquence clavier hotkey est configurable et peut être changée, par

exemple : quand il y a un conflit/collision avec les séquences hotkey
d’autres switchs KVM. Les séquences clavier hotkey disponibles sont:
CAPS (verr. Maj.), Verr. Num., Arrêt défil, F12, CTRL de droite, CTRL de
gauche.
Pour changer la hotkey, tapez HOTKEY + HOTKEY + H + [nouvelle
HOTKEY] , où HOTKEY est par défaut: Arrêt défil.

Password / mot de passe

Activation ou désactivation du mot de passe. S’il est activé, l’extender
demande un mot de passe dès activité du clavier/souris déportés.
Inscrivez votre mot de passe dans un endroit sûr.

Autologout: [0~60]

Délai utilisé pour la déconnexion automatique: réglable entre 5 à 60
minutes, 0 désactive l’option de déconnexion automatique (la connexion
reste donc permanente), sinon la déconnexion automatique est réglée
sur 5 minutes.

OSD Timeout: [0~60]

Délai utilisé pour faire disparaître la fenêtre du menu OSD, réglable entre
5 et 60 secondes, 0 laisse le menu OSD affiché en permanence, sinon le
délai est de 5 secondes.

EDID setting

Lecture et affichage des données EDID/DDC des écrans

Off shared Console

Délai du Timeout pour le blocage/déblocage de la prise en main, 5…60
secondes, par pas de 5 secondes, 0 seconde désactive le blocage.

Load Default Settings

Remet les paramètres par défaut de l’extender

Utilisation et recherche de pannes Français

Problème: mon écran reste noir lorsque je commute entre le PC local et
le PC distant (accès extender).

Vérifiez que l’ordinateur distant est allumé et qu’il ne soit pas en veille.
Les deux écrans doivent avoir grosso modo les mêmes caractéristiques,
même résolution, même fréquence de rafraîchissement d’images (en
gros, prenez deux écrans identiques). Effectuer à nouveau toutes les
étapes de réglage de l’écran sur l’unité réceptrice. Si vous avez toujours
des problèmes, copiez les données DDC/EDID du plus petit écran sur
l’unité émettrice et réceptrice. Sinon merci de contacter le support
technique LINDY

Problème: la qualité d’image insuffisante

Relancez les réglages d’affichage comme décrit précédemment. Cela est
nécessaire à chaque changement de câble réseau!

Problème: la souris / le clavier ne fonctionnent pas

Connectez le câble combo 3 en 1 SOIT en USB SOIT en PS/2 mais
jamais les deux en même temps! Vérifiez que la console distante ai les
droits de contrôle total. Voir section précédente !

Problème: puis-je changer la séquence clavier hotkey lors de conflits
avec d’autres produits?

Oui, merci de lire les informations de la section “menu OSD et options“.
Merci de contacter notre support technique si vous rencontrez

d’avantage de problèmes – Informations de contact sur : www.lindy.com

Legal Statements

Shielded cables must be used with this equipment to maintain compliance with radio frequency energy emission
regulations and ensure a suitably high level of immunity to electromagnetic disturbances.

CE Statement

This equipment complies with the requirements relating to electromagnetic compatibility, EN55024 and EN55022 for
ITE. It has been manufactured under the scope of RoHS compliance.

FCC Warning

This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions:

1. This device may not cause harmful interference, and

2. This device must accept any interference received, including interference that may cause undesired operation.

Recycling Information

WEEE (Waste of Electrical and Electronic Equipment),
Recycling of Electronic Products

United Kingdom

In 2006 the European Union introduced regulations (WEEE) for the collection and recycling of all
waste electrical and electronic equipment. It is no longer permitted to simply throw away electrical
and electronic equipment. Instead, these products must enter an environmentally friendly
recycling process.
Each individual EU member state has implemented the WEEE regulations into national law in
slightly different ways. Please follow your national law when you want to dispose of any electrical
or electronic products. More details can be obtained from your national WEEE recycling agency.

Deutschland

Die EU hat mit der WEEE Direktive Regelungen für die Verschrottung und das Recycling von
Elektro- und Elektronikprodukten geschaffen. Diese wurden im Elektro- und Elektronikgeräte­gesetz – ElektroG in deutsches Recht umgesetzt. Das Entsorgen von Elektro- und Elektronik­geräten über die Hausmülltonne ist verboten! Führen Sie Ihre alten Geräte den lokalen Sammel­systemen oder örtlichen Sammelstellen zu! Dort werden sie kostenlos entgegen genommen. Die
Kosten für den weiteren Recyclingprozess sowie die optimierte umweltgerechte Wiederver­wendung der Rohstoffe übernimmt die Gesamtheit der Gerätehersteller.

France

En 2006, l'union Européenne a introduit la nouvelle réglementation (DEEE) pour le recyclage de
tout équipement électrique et électronique.
Chaque Etat membre de l’Union Européenne a mis en application la nouvelle réglementation
DEEE de manières légèrement différentes. Veuillez suivre le décret d’application correspondant
à l’élimination des déchets électriques ou électroniques de votre pays.

Italy

Nel 2006 l’unione europea ha introdotto regolamentazioni (WEEE) per la raccolta e il riciclo di
apparecchi elettrici ed elettronici. Non è più consentito semplicemente gettare queste
apparecchiature, devono essere riciclate.
Ogni stato membro dell’ EU ha tramutato le direttive WEEE in leggi statali in varie misure. Fare
riferimento alle leggi del proprio Stato quando si dispone di un apparecchio elettrico o elettronico.
Per ulteriori dettagli fare riferimento alla direttiva WEEE sul riciclaggio del proprio Stato.

LINDY No.39378

www.lindy.com

1st Edition June 2013
