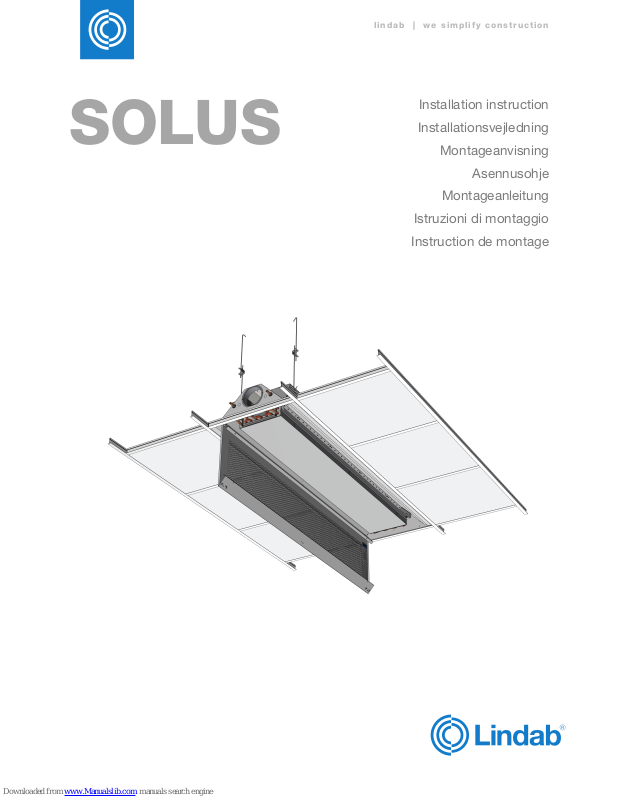

SOLUS
Installation instruction
Installationsvejledning
Montageanvisning
Asennusohje
Montageanleitung
Istruzioni di montaggio
Instruction de montage
lindab | we simplify construction
2
Solus
lindab | we simplify construction
We reserve the right to make changes
Order : xx-xxxxx
Project : xxxxxx xxxxxxxx
Mark : xxxxx
Nozzles : xxx
Product ID : xxxxxxx
Plugs : xxx Sign. :
Pos : xx
SOLUS-x-xxx-xx-xxx-XX
Pressure: AA Pa Flow: BB l/s
x,xx m
10-25
kg !
A
B
Solus order code labels can
be placed anywhere in the
marked area.
Symbols
Symboler
Symboler
Symbolit
Symbole
Simboli
Symbole
UK - Heavy Load - 2 man job. It is recommended to use a “lift” for mounting
DK - Tungt - 2 mands job. Det anbefales at bruge en ”lift” til montering
SE - Tungt - 2 mans jobb. Det rekommenderas att använda en ”hiss” för montering.
FIN - Raskas työ - 2 henkilöä. It is recommended to use a “lift” for mounting.
DE - Schwere Last - Arbeit für zwei Personen. Es wird empfohlen, einen „Lift“ für die Montage zu verwenden.
IT - Pesante carico - Manipolazione da parte di due persone. Si consiglia di utilizzare un “lift” per il montaggio.
FR - Charge lourde - manutention à 2 personnes. Utilisation d'une nacelle recommandée.
Dimensions
Dimensioner
Dimensioner
Mitat
Abmessungen
Dimensioni
Dimensions
Solus
L (mm) A (mm) B mm kg / m
I-60 1800, 2400, 3000, 3600 1792, 2392, 2992, 3592 592
18
I-62 1800, 2400, 3000, 3600 1867, 2492, 3117, 3742 617
A: 1, 3
Possible combinations - Air / Water
Mulige tilslutninger - Luft / Vand
Anslutningsmöjligheter - Luft / Vatten
Liitosvaihtoehdot - Air / Water
Anschlussmöglichkeiten - Luft / Wasser
Connessioni possibili - Aria / Acqua
Connexions possibles - Air / Eau
A1
L = Nominal length (order length)
3
Solus
lindab | we simplify construction
We reserve the right to make changes
1.
21.
2.
22.
3.
7.
8.
9.
10.
11.
14.
4.
5.
6.
T24/T15 = 600 x 600
21 = 625 x 625
T24/T15 = 600 x 600
22 = 625 x 625
Dampa Clip-in
Dampa Clip-in
Luxalon Clip-in
Danotile Contur / Ecophon D
Rockfon D-XL
Ecophon Focus DG
Rockfon E10 24 / Ecophon E / T24
Rockfon E10 15 / Ecophon E / T15
Danotile Markant
Ecophon Focus DS
Permanent ceiling
Fast loft
Fast undertak
Kiinteä alakatto
geschlossene Decke
Soffitto permanente
Plafond non démontable
Not clenable
Ej rensbar
Ej rensbar
Ei puhdistettava
Reinigung nicht möglich
Non ispezionable
Non amovible
Ceiling systems • loftsystemer • Undertakssystem • Kattojärjestelmät • Deckensysteme • Sistemi di controsoffitto • Systèmes de plafond
4
Solus
lindab | we simplify construction
We reserve the right to make changes
A
1
A
3
1
3
Possible connections - Supply air
Mulige tilslutninger - Indblæsning
Anslutningsmöjligheter - Tilluft
Liitosvaihtoehdot - Tuloilma
Anschlussmöglichkeiten - Zuluft
Connessioni possibili - Mandata
Connexions possibles - Soufflage
Possible connections - Water
Mulige tilslutninger - Vand
Anslutningsmöjligheter - Vatten
Liitosvaihtoehdot - water
Anschlussmöglichkeiten - Wasser
Connessioni possibili - Acqua
Connexions possibles - Eau
5
Solus
lindab | we simplify construction
We reserve the right to make changes
Mounting accessories -Threaded rod M8
Montage tilbehør- Gevindstang M8
Installationstillbehör - Gängstång M8
Asennuslisävarusteet - Kierretanko M8
Montagezubehör - Gewindestange M8
Accessori di montaggio - Barre filettate M8
Accessoires de montage - Tiges filetées M8
Mounting accessories - MHS
Montage tilbehør - MHS
Installationstillbehör - MHS
Asennuslisävarusteet - MHS
Montagezubehör - Schnellspannhänger MHS
Accessori di montaggio - MHS
Accessoires de montage - MHS
Not included
Ikke inkluderet
Inte medföljande
Not included
Nicht enthalten
Non è incluso
Non inclus
Not included
Ikke inkluderet
Inte medföljande
Not included
Nicht enthalten
Non è incluso
Non inclus
x4
M8
x4
x4
10-25
kg !
10-25
kg !
MHS
x4
A
A
B
B
6
Solus
lindab | we simplify construction
We reserve the right to make changes
40
B
10-25
kg !
370
592
200
A
A
A
110
98
Mounting in ceiling
Montage i loft
Montage i tak
Mounting in ceiling
Montage in der Zwischendecke
Installazione a soffitto
Montage en plafond
7
Solus
lindab | we simplify construction
We reserve the right to make changes
A
A
A
C
D
D
B
Opening face plate
Åbne bundplade
Fälla ned bottenplattan
Säleikön avaaminen
Öffnen der Frontplatte
Rimozione carter di copertura
Ouverture façade
UK - The faceplate now hangs in sevice wire, it can be removed completely when demounted from service wire.
DK - Frontpladen hænger nu i service wire, den kan fjernes helt, når den demonteres fra service wire.
SE - Bottenplattan hänger nu i service vajrarna, den kan plockas loss helt genom att demontera den från service vajrarna.
FIN - The faceplate now hangs in sevice wire, it can be removed completely when demounted from service wire.
DE - Frontplatte hängt an Service-Drähten - Frontplatte kann komplett demontiert werden.
IT - La piastra è ancorata al filo di servizio. La piastra può essere completamente rimossa sganciando il filo di servizio.
FR - La façade est maintenue par le câble de maintien, elle peut être retirée intégralement lorsque le câble de maintien est démonté.
www.lindab.com
Support
Hjælp
Hjälp
Tuotetuki
Unterstützung
Supporto
Support
UK - Here you can find product updates/mounting
instructions and support telephone number/mail.
www.lindab.com
Right to alterations reserved.
DK - Her kan du finde seneste produkt opdateringer/
montagevejledninger samt support tlf. nr/mail.
www.lindab.dk
Ret til ændringer forbeholdes.
SE - Här kan du alltid hitta senaste produktuppdateringarna/montageanvisningarna samt support tel. /e-mail.
www.lindab.se
Rätt till ändringar förbehålles.
FI - Täältä löydät uusimmat tuotetiedot ja asennusohjeet
sekä tuotetuen yhteystiedot.
www.lindab.fi
Oikeus muutoksiin pidätetään.
DE - Hier finden Sie aktuelle Produktinformationen/
Montageanleitungen und Telefonnummer/ E-MailAdressen der Ansprechpartner.
www.lindab.de
Änderungen vorbehalten.
IT - Qui potete trovare istruzioni di montaggio, informazioni
sul prodotto ed un supporto tecnico qualificato
Tel. 011 9952099 - e-mail: lindab@lindab.it
www.lindab.it
Soggetto a modifica senza obbligo di preavviso.
FR - Vous trouverez les fiches produits ou de montage
actualisées ainsi que les coordonnées du support
téléphonique à l’adresse suivante :
www.lindab.fr
Toutes modifications réservées.
Do you have trouble finding your local contacts
please go to:
www.lindab.com
