Date of Purchase:
RETURN TO MAIN MENU
Serial Number: Code Number: Model: Where Purchased:
WWEELLDD--PPAAKK 110000 HHDD
MANUAL DE OPERACIÓN
IMT758
January, 2010
OPERATOR’S MANUAL
MANUEL DE L’OPÉRATEUR
Safety Depends on You
Lincoln arc welding and cutting equipment is designed and built with safety in mind. However, your overall safety can be increased by proper installation ... and thoughtful operation on your part. DO NOT INSTALL, OPERATE OR REPAIR THIS EQUIPMENT WITHOUT READING THIS MANUAL AND THE SAFETY PRECAUTIONS CONTAINED THROUGHOUT. And, most importantly, think before you act and be careful.
TABLE OF CONTENTS
Safety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Technical Specification . . . . . . . . . . . . . . . . . . . . . .9
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
Learn to Weld . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
Accessories . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39
Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41
Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . .45
Wiring Diagram . . . . . . . . . . . . . . . . . . . . . . . . . . . .47
Parts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .48
La Seguridad Depende de Usted
TABLA DE CONTENIDO
Seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Introducción . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Especificaciones Técnicas . . . . . . . . . . . . . . . . . . . . .9
Instalación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Operación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
Aprendiendo a Soldar . . . . . . . . . . . . . . . . . . . . . . . . .22
Accesorios . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39
Mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41
Localización de averías . . . . . . . . . . . . . . . . . . . . . . .45
Diagramas de cableado . . . . . . . . . . . . . . . . . . . . . . .47
Partes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .48
Copyright © 2002 Lincoln Global Inc.
La sécurité dépend de vous
Le matériel de soudage et de coupage à l'arc Lincoln est conçu et construit en tenant compte de la sécurité. Toutefois, la sécurité en général peut être accrue grâce à une bonne installation... et à la plus grande prudence de votre part. NE PAS INSTALLER, UTILISER OU RÉPARER CE MATÉRIEL SANS AVOIR LU CE MANUEL ET LES MESURES DE SÉCURITÉ QU'IL CONTIENT. Et, par dessus tout, réfléchissez avant d'agir et exercez la plus grande prudence.
TABLE DES MATIÈRES
Sécurité....................................................................2
Introduction..............................................................8
Fiche technique .......................................................9
Installation ...............................................................10
Fonctionnement.......................................................15
Apprentissage du soudage......................................22
Accessoires..............................................................39
Entretien...................................................................41
Dépannage ..............................................................45
Schéma de câblage.................................................47
Pièces......................................................................48
22801 St. Clair Ave. Cleveland, Ohio 44117-1199 U.S.A. Tel. (216) 481-8100
WEB SITE: www.lincolnelectric.com
SAFETY
SEGURIDAD
SÉCURITÉ
WARNING
ARC WELDING CAN BE HAZARDOUS. PROTECT YOUR­SELF AND OTHERS FROM POSSIBLE SERIOUS INJURY OR DEATH. KEEP CHILDREN AWAY. PACEMAKER WEAR­ERS SHOULD CONSULT WITH THEIR DOCTOR BEFORE OPERATING.
Read and understand the following safety highlights. For additional safety information, it is strongly recommended that you purchase a copy of “Safety in Welding & Cutting ­ANSI Standard Z49.1” from the American Welding Society, P.O. Box 351040, Miami, Florida 33135 or CSA Standard W117.2-1974. A Free copy of “Arc Welding Safety” booklet E205 is available from the Lincoln Electric Company, 22801 St. Clair Avenue, Cleveland, Ohio 44117-1199.
BE SURE THAT ALL INSTALLATION, OPERA­TION, MAINTENANCE AND REPAIR PROCE­DURES ARE PERFORMED ONLY BY QUALIFIED INDIVIDUALS.
FOR ELECTRICALLY powered equipment.
1.a. Turn off input power using the discon­nect switch at the fuse box before working on the equipment.
1.b. Install equipment in accordance with the U.S. National Electrical Code, all local codes and the man­ufacturer’s recommendations.
1.c. Ground the equipment in accordance with the U.S. National Electrical Code and the manufacturer’s rec­ommendations.
ARC RAYS can burn.
2.a. Use a shield with the proper filter and cover plates to protect your eyes from sparks and the rays of the arc when welding or observing open arc weld­ing. Headshield and filter lens should conform to ANSI Z87. I standards.
2.b. Use suitable clothing made from durable flame-resis­tant material to protect your skin and that of your helpers from the arc rays.
2.c. Protect other nearby personnel with suitable, non­flammable screening and/or warn them not to watch the arc nor expose themselves to the arc rays or to hot spatter or metal.
MAR95
ADVERTENCIA
La SOLDADURA POR ARCO puede ser peligrosa. PROTEJASE USTED Y A LOS DEMAS CONTRA POSI­BLES LESIONES GRAVES O LA MUERTE. NO PERMI­TA QUE LOS NIÑOS SE ACERQUEN. LAS PERSONAS CON MARCAPASOS DEBEN CONSULTAR A SU MEDICO ANTES DE USAR ESTE EQUIPO.
Lea y entienda los siguientes mensajes de seguridad. Para más información acerca de la seguridad, se recomienda comprar un ejemplar de "Safety in Welding & Cutting - ANIS Standard Z49.1" de la Sociedad Norteamericana de Soldadura, P.O. Box 351040, Miami, Florida 33135 ó CSA Norma W117.2-1974. Una ejemplar gratis del folleto "Arc Welding Safety" (Seguridad de la soldadura al arco) E205 está disponible de Lincoln Electric Company, 22801 St. Clair Avenue, Cleveland, Ohio 44117-1199.
ASEGURESE QUE TODOS LOS TRABAJOS DE INSTA­LACION, OPERACION, MANTENIMIENTO Y REPARA­CION SEAN HECHOS POR PERSONAS CAPACITADAS PARA ELLO.
Para equipos ELECTRICOS.
1.a. Cortar la electricidad entrante usando el interruptor de desconexión en la caja de fusibles antes de trabajar en el equipo.
1.b. Instalar el equipo de acuerdo con el Código Eléctrico Nacional (EE.UU.), todos los códigos locales y las recomendaciones del fabricante.
1.c. Conectar a tierra el equipo de acuerdo con el Código Eléctrico Nacional (EE.UU.) y las recomendaciones del fabricante.
Los RAYOS DEL ARCO pueden quemar.
2.a. Colocarse una careta con el filtro y cubier­tas para protegerse los ojos de las chispas y rayos del arco cuando se suelde o se observe un soldadura por arco abierta. El cristal del fil-
tro y casco debe satisfacer las normas ANSI Z87.I.
2.b. Usar ropa adecuada hecha de material ignífugo durable para protegerse la piel propia y la de los ayu­dantes con los rayos del arco.
2.c. Proteger a otras personas que se encuentren cerca con un biombo adecuado no inflamable y/o advertirles que no miren directamente al arco ni que se expongan a los rayos del arco o a las salpicaduras o metal calientes.
2
AVERTISSEMENT
LE SOUDAGE À L'ARC PEUT ÊTRE DANGEREUX. SE PROTÉGER ET PROTÉGER LES AUTRES CONTRE LES BLESSURES GRAVES VOIRE MORTELLES. ÉLOIGNER LES ENFANTS. LES PERSONNES QUI PORTENT UN STIM­ULATEUR CARDIAQUE DEVRAIENT CONSULTER LEUR MÉDECIN AVANT D'UTILISER L'APPAREIL.
Prendre connaissance des caractéristiques de sécurité suivantes. Pour obtenir des renseignements supplémentaires sur la sécurité, on recommande vivement d'acheter un exemplaire de la norme Z49.1 de l'ANSI auprès de l'American Welding Society, P.O. Box 351040, Miami, Floride 33135 ou la norme CSA W117.2-1974. On peut se procurer un exemplaire gratuit du livret “Arc Welding Safety” E205 auprès de la société Lincoln Electric, 22801 St. Clair Avenue, Cleveland, Ohio 44117-1199.
S'ASSURER QUE LES ÉTAPES D'INSTALLATION, D'UTILI­SATION, D'ENTRETIEN ET DE RÉPARATION NE SONT CONFIÉES QU'À DES PERSONNES QUALIFIÉES.
Matériel ÉLECTRIQUE.
1.a. Couper l'alimentation d'entrée en utilisant le disjoncteur à la boîte de fusibles avant de tra­vailler sur le matériel.
1.b. Installer le matériel conformément au Code canadien de l'élec­tricité, à tous les codes locaux et aux recommandations du fabri­cant.
1.c. Mettre à la terre le matériel conformément au Code canadien de l'électricité et aux recommandations du fabricant.
LE RAYONNEMENT DE L'ARC peut brûler.
2.a. Utiliser un masque à serre-tête avec oculaire filtrant adéquat et protège-oculaire pour se protéger
les yeux contre les étincelles et le rayonnement de l'arc quand on soude ou quand on observe l'arc de soudage. Le masque à serre-tête et les oculaires filtrants doivent être conformes aux normes ANSI Z87.1.
2.b. Utiliser des vêtements adéquats en tissu ignifugé pour se pro-
téger ainsi que les aides contre le rayonnement de l'arc.
2.c. Protéger les autres employés à proximité en utilisant des par-
avents ininflammables convenables ou les avertir de ne pas regarder l'arc ou de s'exposer au rayonnement de l'arc ou aux projections ou au métal chaud.
SAFETY SEGURIDAD SÉCURITÉ
ELECTRIC AND MAGNETIC FIELDS
3.a. Electric current flowing through any
3.b. EMF fields may interfere with some pacemakers, and welders having a pacemaker should consult their physician before welding.
3.c. Exposure to EMF fields in welding may have other health effects which are now not known.
3.d. All welders should use the following procedures in order to minimize exposure to EMF fields from the welding circuit:
3.d.1.
Route the electrode and work cables together ­Secure
3.d.2. Never coil the electrode lead around your body.
3.d.3. Do not place your body between the electrode
and work cables. If the electrode cable is on your right side, the work cable should also be on your right side.
3.d.4. Connect the work cable to the workpiece as
close as possible to the area being welded.
3.d.5. Do not work next to welding power source.
may be dangerous
conductor causes localized Electric and Magnetic Fields (EMF). Welding current creates EMF fields around welding cables and weldingmachines
them with tape when possible.
LOS CAMPOS ELECTRICOS Y MAGNETICOS pueden ser peligrosos
3.a. La corriente eléctrica que circula por cualquiera de los conductores causa campos eléctricos y magnéticos (EMF) localizados. La corriente para soldar crea cam­pos EMF alrededor de los cables y máquinas soldado­ras.
3.b. Los campos EMF pueden interferir con algunos marca­pasos, y los soldadores que tengan marcapaso deben consultar a su médico antes de manejar una soldado­ra.
3.c. La exposición a los campos EMF en soldadura pueden tener otros efectos sobre la salud que se desconocen.
3.d. Todo soldador debe emplear los procedimientos sigu­ientes para reducir al mínimo la exposición a los cam­pos EMF del circuito de soldadura:
3.d.1. Pasar los cables del electrodo y de trabajo jun-
tos - Atarlos con cinta siempre que sea posible.
3.d.2. Nunca enrollarse el cable del electrodo alrede-
dor del cuerpo.
3.d.3. No colocar el cuerpo entre los cables del elec-
trodo y de trabajo. Si el cable del electrodo está en el lado derecho, el cable de trabajo también debe estar en el lado derecho.
3.d.4. Conectar el cable de trabajo a la pieza de traba-
jo lo más cerca posible del área que se va a sol­dar.
3.d.5. No trabajar cerca del suministro eléctrico de la
soldadora.
LES CHAMPS ÉLECTROMAGNÉTIQUES peuvent être dangereux
3.a. Le courant électrique qui circule dans les conducteurs crée des champs électromagnétiques locaux. Le courant de soudage crée des champs électromagnétiques autour des câbles et des machines de soudage.
3.b. Les champs électromagnétiques peuvent créer des inter­férences pour les stimulateurs cardiaques, et les soudeurs qui portent un stimulateur cardiaque devraient consulter leur médecin avant d'entreprendre le soudage.
3.c. L'exposition aux champs électromagnétiques lors du soudage peut avoir d'autres effets sur la santé que l'on ne connaît pas encore.
3.d. Les soudeurs devraient suivre les consignes suivantes afin de réduire au minimum l'exposition aux champs électromagné­tiques du circuit de soudage :
3.d.1. Regrouper les câbles d'électrode et de retour. Les fixer si pos-
sible avec du ruban adhésif.
3.d.2. Ne jamais entourer le câble électrode autour du corps.
3.d.3. Ne pas se tenir entre les câbles d'électrode et de retour. Si le
câble d'électrode se trouve à droite, le câble de retour doit également se trouver à droite.
3.d.4. Connecter le câble de retour à la pièce le plus près possible de
la zone de soudage.
3.d.5. Ne pas travailler juste à côté de la source de courant de
soudage.
MAR95
3
SAFETY SEGURIDAD SÉCURITÉ
WELDING SPARKS can cause fire or explosion.
4.a.
Remove fire hazards from the welding area.
If this is not possible, cover them to prevent the welding sparks from starting a fire. Remember that welding sparks and hot materials from welding can easily go through small cracks and openings to adjacent areas. Avoid welding near hydraulic lines. Have a fire extinguisher readily available.
4.b. Where compressed gases are to be used at the job site, special precautions should be used to prevent hazardous situations. Refer to “Safety in Welding and Cutting” (ANSI Standard Z49.1) and the operating information for the equipment being used.
4.c. When not welding, make certain no part of the elec­trode circuit is touching the work or ground. Accidental contact can cause overheating and create a fire haz­ard.
4.d. Do not heat, cut or weld tanks, drums or containers until the such procedures vapors from substances inside. They can cause an explosion even information, purchase “Recommended Safe Practices for the Containers and Piping That Have Held Hazardous Substances”, AWS F4.1 from the American Welding Society
4.e. Vent hollow castings or containers before heating, cutting or welding. They may explode.
Sparks and spatter are thrown from the welding arc.
4.f. Wear oil gloves, heavy shirt, cuffless trousers, high shoes and a cap over your hair. Wear ear plugs when welding out of position or in confined places. Always wear safety glasses with side shields when in a welding area.
4.g. Connect the work cable to the work as close to the welding area as practical. Work cables connected to the building framework or other locations away from the welding area increase the possibility of the weld­ing current passing through lifting chains, crane cables or other alternate circuits. This can create fire hazards or overheat lifting chains or cables until they fail.
proper steps have been taken to insure that
Preparation
(see address above).
will not cause flammable or toxic
though
they have been “cleaned”. For
for Welding and Cutting of
free protective garments such as leather
Las CHISPAS DE LA SOL­DADURA pueden causar incendio o explosión.
4.a.Quitar todas las cosas que presenten
riesgo de incendio del lugar de soldadura. Si esto no es posible, cubrirlas para impedir que las chispas de la soldadura inicien un incendio. Recordar que las chispas y los materiales calientes de la soldadura puede pasar fácil­mente por las grietas pequeñas y aberturas adyacentes al área. No soldar cerca de tuberías hidráulicas. Tener un extin­guidor de incendios a mano.
4.b. En los lugares donde se van a usar gases comprimi-
dos, se deben tomar precauciones especiales para impedir las situaciones peligrosas. Consultar la norma “Safety in Welding and Cutting” (Norma ANSI Z49.1) y la información de manejo para el equipo que se está usando.
4.c. No calentar, cortar o soldar tanques, tambores o con-
tenedores hasta haber tomado los pasos necesario para asegurar que tales procedimientos no van a causar vapores inflamables o tóxicos de las sustancias en su interior. Pueden causar una explosión incluso después de haberse “limpiado”. Para información, com­prar “Recommended Safe Practices for the Preparation for Welding and Cutting of Containers and Piping That Have Held Hazardous Substances”, AWS F4.1 de la American Welding Society (ver la dirección más arriba).
4.e. Ventilar las piezas fundidas huecas o contenedores
antes de calentar, cortar o soldar. Pueden explotar.
4.f. Las chispas y salpicaduras son lanzadas por el arco de
la soldadura. Usar vestimenta protectora libre de aceite tales como guantes de cuero, camisa gruesa, pan­talones sin bastillas, zapatos de caña alta y un gorro. Ponerse tapones en los oídos cuando se suelde fuera de posición o en lugares confinados. Siempre usar gafas protectoras con escudos laterales cuando se esté en un área de soldadura.
4.g. Conectar el cable de trabajo a la pieza de trabajo tan
cerca del área de soldadura como sea posible. Los cables de la pieza de trabajo conectados a la estructura del edificio o a otros lugares alejados del área de sol­dadura aumentan la posibilidad de que la corriente para soldar pase por las cadenas de izar, cables de grúas u otros circuitos alternativos. Esto puede crear riesgos de incendio o sobrecalentar las cadenas o cables de izar hasta hacer que fallen.
LES ÉTINCELLES DE SOUDAGE peuvent provoquer un incendie ou une explosion.
4.a. Enlever les matières inflammables de la zone de soudage. Si ce n'est pas possible, les recouvrir pour empêcher que les étincelles de soudage ne les atteignent. Les étincelles et projections de soudage peuvent facilement s'infiltrer dans les petites fissures ou ouvertures des zones environnantes. Éviter de souder près des conduites hydrauliques. On doit tou­jours avoir un extincteur à portée de la main.
4.b. Quand on doit utiliser des gaz comprimés sur les lieux de travail, on doit prendre des précautions spéciales pour éviter les dan­gers. Voir la norme ANSI Z49.1 et les consignes d'utilisation rel­atives au matériel.
4.c. Quand on ne soude pas, s'assurer qu'aucune partie du circuit de l'électrode ne touche la pièce ou la terre. Un contact accidentel peut produire une surchauffe et créer un risque d'incendie.
4.d. Ne pas chauffer, couper ou souder des réservoirs, des fûts ou des contenants sans avoir pris les mesures qui s'imposent pour s'assurer que ces opérations ne produiront pas des vapeurs inflammables ou toxiques provenant des substances à l'intérieur. Elles peuvent provoquer une explosion même si elles ont été “nettoyées”. Pour plus d'informations, se procurer le document AWS F4.1 de l'American Welding Society (voir l'adresse ci­avant).
4.e. Mettre à l'air libre les pièces moulées creuses ou les contenants avant de souder, de couper ou de chauffer. Elles peuvent exploser.
4.f. Les étincelles et les projections sont expulsées de l'arc de
soudage. Porter des vêtements de protection exempts d'huile comme des gants en cuir, une chemise épaisse, un pantalon sans revers, des chaussures montantes et un casque ou autre pour se protéger les cheveux. Utiliser des bouche-oreilles quand on soude hors position ou dans des espaces clos. Toujours porter des lunettes de sécurité avec écrans latéraux quand on se trouve dans la zone de soudage.
4.g. Connecter le câble de retour à la pièce le plus près possible de la zone de soudage. Si les câbles de retour sont connectés à la charpente du bâtiment ou à d'autres endroits éloignés de la zone de soudage cela augmente le risque que le courant de soudage passe dans les chaînes de levage, les câbles de grue ou autres circuits auxiliaires. Cela peut créer un risque d'incendie ou sur­chauffer les chaînes de levage ou les câbles et entraîner leur défaillance.
MAR95
4
SAFETY SEGURIDAD SÉCURITÉ
ELECTRIC SHOCK can kill.
5.a. The electrode and work (or ground) circuits are electrically “hot” when the welder is on. Do not touch these “hot” parts with your bare skin or wet cloth­ing. Wear dry, hole-free gloves to insulate hands.
5.b. Insulate yourself from work and ground using dry insulation. Make certain the insulation is large enough to cover your full area of physical contact with work and ground.
In addition to the normal safety precautions, if welding must be performed under electrically hazardous conditions (in damp locations or while wearing wet clothing; on metal structures such as floors, gratings or scaffolds; when in cramped positions such as sitting, kneeling or lying, if there is a high risk of unavoidable or accidental contact with the workpiece or ground) use the fol­lowing equipment:
• Semiautomatic DC Constant Voltage (Wire) Welder.
• DC Manual (Stick) Welder.
• AC Welder with Reduced Voltage Control.
5.c. In semiautomatic or automatic wire welding, the elec­trode, electrode reel, welding head, nozzle or semi­automatic welding gun are also electrically “hot”.
5.d. Always be sure the work cable makes a good electri­cal connection with the metal being welded. The con­nection should be as close as possible to the area being welded.
5.e. Ground the work or metal to be welded to a good electrical (earth) ground.
5.f.
Maintain the electrode holder, work clamp, welding cable and condition. Replace
5.g. Never dip the electrode in water for cooling.
5.h. Never simultaneously touch electrically “hot” parts of electrode holders connected to two welders because voltage between the two can be the total of the open circuit voltage of both welders.
5.i. When working above floor level, use a safety belt to protect yourself from a fall should you get a shock.
5.j. Also see Items 4.c. and 1.
welding machine in good, safe operating
damaged insulation.
MAR95
El ELECTROCHOQUE puede causar la muerte.
5.a. Los circuitos del electrodo y pieza de trabajo (o tierra) están eléctricamente “vivos”
cuando la soldadora está encendida. No tocar esas piezas “vivas” con la piel desnuda o ropa mojada. Usar guantes secos sin agujeros para aislar las manos.
5.b. Aislarse de la pieza de trabajo y tierra usando aislante
seco. Asegurarse que el aislante sea lo suficientemente grande para cubrir toda el área de contacto físico con la pieza de trabajo y el suelo.
Además de las medidas de seguridad normales, si es necesario soldar en condiciones eléctricamente peli­grosas (en lugares húmedos o mientras se está usan­do ropa mojada; en las estructuras metálicas tales como suelos, emparrillados o andamios; estando en posiciones apretujadas tales como sentado, arrodilla­do o acostado, si existe un gran riesgo de que ocurra contacto inevitable o accidental con la pieza de traba­jo o tierra, usar el equipo siguiente:
• Soldadora (de alambre) de voltaje constante CD semiautomática.
• Soldadora (de varilla) manual CD.
• Soldadora CA con control de voltaje reducido.
5.c. En la soldadura con alambre semiautomática o automática, el electrodo, carrete del electrodo, cabezal soldador, boquilla o pistola para soldar semiautomática también están eléctricamente “vivas”.
5.d. Siempre asegurar que el cable de trabajo tenga una buena conexión eléctrica con el metal que se está soldan­do. La conexión debe ser lo más cerca posible del área que se va a soldar.
5.e. Conectar la pieza de trabajo o metal que se va a soldar a una buena tierra eléctrica.
5.f. Mantener el portaelectrodo, pinza de trabajo, cable de la soldadora y la soldadora en condiciones de trabajo bue­nas y seguras. Cambiar el aislante si está dañado.
5.g. Nunca sumergir el electrodo en agua para enfriarlo.
5.h. Nunca tocar simultáneamente la piezas eléctricamente “vivas” de los portaelectrodos conectados a dos soldado­ras porque el voltaje entre los dos puede ser el total del voltaje de circuito abierto de ambas soldadoras.
5.i. Cuando se trabaje sobre el nivel del suelo, usar un cin­turón de seguridad para protegerse de una caída si llegara a ocurrir electrochoque.
5.j. Ver también las partidas 4.c. y 1.
LES CHOCS ÉLECTRIQUES peuvent être mortels.
5.a. Les circuits de l'électrode et de retour (ou masse) sont sous tension quand la source de
courant est en marche. Ne pas toucher ces pièces sous tension les mains nues ou si l'on porte des vêtements mouillés. Porter des gants isolants secs et ne comportant pas de trous.
5.b. S'isoler de la pièce et de la terre en utilisant un moyen d'isolation
sec. S'assurer que l'isolation est de dimensions suffisantes pour couvrir entièrement la zone de contact physique avec la pièce et la terre.
En plus des consignes de sécurité normales, si l'on doit effectuer le soudage dans des conditions dangereuses au point de vue électrique (dans les endroits humides ou si l'on porte des vêtements mouillés; sur les constructions métalliques comme les sols, les grilles ou les échafaudages; dans une mauvaise position par exemple assis, à genoux ou couché, il y a un risque élevé de contact inévitable ou accidentel avec la pièce ou la terre) utiliser le matériel suivant :
• Source de courant (fil) à tension constante c.c. semi­automatique.
• Source de courant (électrode enrobée) manuelle c.c.
• Source de courant c.a. à tension réduite.
5.c. En soudage semi-automatique ou automatique, le fil, le dévidoir, la tête de soudage, la buse ou le pistolet de soudage semi­automatique sont également sous tension.
5.d. Toujours s'assurer que le câble de retour est bien connecté au
métal soudé. Le point de connexion devrait être le plus près possible de la zone soudée.
5.e. Raccorder la pièce ou le métal à souder à une bonne prise de
terre.
5.f. Tenir le porte-électrode, le connecteur de pièce, le câble de
soudage et l'appareil de soudage dans un bon état de fonction­nement. Remplacer l'isolation endommagée.
5.g. Ne jamais tremper l'électrode dans l'eau pour la refroidir.
5.h. Ne jamais toucher simultanément les pièces sous tension des
porte-électrodes connectés à deux sources de courant de soudage parce que la tension entre les deux peut correspondre à la tension à vide totale des deux appareils.
5.i. Quand on travaille au-dessus du niveau du sol, utiliser une cein-
ture de sécurité pour se protéger contre les chutes en cas de choc.
5.j. Voir également les points 4.c. et 1.
5
SAFETY SEGURIDAD SÉCURITÉ
FUMES AND GASES can be dangerous.
6.a.Welding may produce fumes and gases hazardous to health. Avoid breathing these fumes and gases.When welding, keep your
tion and/or exhaust at the arc to keep away from the breathing zone. When welding with elec-
trodes which require special ventilation such as stain­less or hard facing (see instructions on container or MSDS) or on lead or cadmium plated steel and other metals or coatings which produce highly toxic fumes, keep exposure as low as possible and below Threshold Limit Values (TLV) using local exhaust or mechanical ventilation. In confined spaces or in some circumstances, outdoors, a respirator may be required. Additional precautions are also required when welding on galvanized steel.
6.b.
Do not weld in locations near chlorinated hydrocarbon vapors coming from degreasing, cleaning or spray­ing operations. The heat and rays of the arc can react with solvent vapors ly toxic gas, and other irritating products.
6.c. Shielding gases used for arc welding can displace air and cause injury or death. Always use enough venti­lation, especially in confined areas, to insure breath­ing air is safe.
6.d. Read and understand the manufacturer’s instructions
for this equipment and the consumables to be used, including the material safety data sheet (MSDS) and follow your employer’s safety practices. MSDS forms are available from your welding distributor or from the manufacturer.
head out of the fume. Use enough
to
fumes and gases
form phosgene, a high-
ventila-
MAR95
Los HUMOS Y GASES pueden ser peligrosos.
6.a.La soldadura puede producir humos y gases peligrosos para la salud. No respirarlos. Durante
la soldadura, mantener la cabeza alejada de los humos. Tener bastante ventilación y/o escape en el arco para mantener los humos y gases lejos de la zona de respiración.
Cuando se suelde con electrodos que requieren venti­lación especial tales como aceros inoxidables o reves­timientos duros (ver las instrucciones en el contenedor u hoja de datos de seguridad del material, MSDS) o en plomo o acero cadmiado y otros metales o revestimientos que produzcan humos hipertóxicos, mantener la exposición tan baja como sea posible y por debajo de los valores límites umbrales (TLV), utilizando un escape local o venti­lación mecánica. En espacios confinados o en algunas situaciones, a la intemperie, puede ser necesario el uso de un respirador. También se requiere tomar otras precau­ciones adicionales cuando se suelda en acero galvanizado.
6.b. No soldar en lugares cerca de vapores de hidrocarburo
clorados provenientes de las operaciones de desengrase, limpieza o pulverización. El calor y los rayos del arco puede reaccionar con los vapores de solventes para for­mar fosgeno, un gas hipertóxico, y otros productos irri­tantes.
6.c. Los gases protectores usados para la soldadura por arco
pueden desplazar el aire y causar lesiones o la muerte. Siempre tener suficiente ventilación, especialmente en las áreas confinadas, para tener la seguridad de que se res­pira aire fresco.
6.d. Leer y entender las instrucciones del fabricante de este
equipo y el material consumible que se va a usar, incluyendo la hoja de datos de seguridad del material (MSDS) y seguir las reglas de seguridad del empleador, distribuidor de material de soldar o del fabricante.
LES FUMÉES ET LES GAZ peu­vent être dangereux.
6.a. Le soudage peut produire des fumées et des gaz dangereux pour la santé. Éviter d'inhaler ces
fumées et ces gaz. Quand on soude, tenir la tête à l'extérieur des fumées. Utiliser un système de ventilation ou d'évacu­ation suffisant au niveau de l'arc pour évacuer les fumées et les gaz de la zone de travail. Quand on soude avec des électrodes qui nécessitent une ventilation spéciale comme les électrodes en acier inoxydable ou pour revêtement dur (voir les directives sur le con­tenant ou la fiche signalétique) ou quand on soude de l'acier au plomb ou cadmié ainsi que d'autres métaux ou revêtements qui produisent des fumées très toxiques, limiter le plus possible l'exposition et au­dessous des valeurs limites d'exposition (TLV) en utilisant une venti­lation mécanique ou par aspiration à la source. Dans les espaces clos ou dans certains cas à l'extérieur, un appareil respiratoire peut être nécessaire. Des précautions supplémentaires sont également nécessaires quand on soude sur l'acier galvanisé.
6.b. Ne pas souder dans les endroits à proximité des vapeurs d'hy-
drocarbures chlorés provenant des opérations de dégraissage, de nettoyage ou de pulvérisation. La chaleur et le rayonnement de l'arc peuvent réagir avec les vapeurs de solvant pour former du phosgène, gaz très toxique, et d'autres produits irritants.
6.c. Les gaz de protection utilisés pour le soudage à l'arc peuvent
chasser l'air et provoquer des blessures graves voire mortelles. Toujours utiliser une ventilation suffisante, spécialement dans les espaces clos pour s'assurer que l'air inhalé ne présente pas de danger.
6.d. Prendre connaissance des directives du fabricant relativement à
ce matériel et aux produits d'apport utilisés, et notamment des fiches signalétiques (FS), et suivre les consignes de sécurité de l'employeur. Demander les fiches signalétiques au vendeur ou au fabricant des produits de soudage.
6
SAFETY SEGURIDAD SÉCURITÉ
CYLINDER may explode if damaged.
7.a. Use only compressed gas cylinders containing the correct shielding gas for the process used and properly operat­ing regulators designed for the gas and pressure used. All hoses, fittings, etc. should be suitable for the application and maintained in good condition.
7.b. Always keep cylinders in an upright position securely chained to an undercarriage or fixed support.
7.c. Cylinders should be located:
•Away from areas where they may be struck or sub-
jected to physical damage.
•A safe distance from arc welding or cutting opera-
tions and any other source of heat, sparks, or flame.
7.d. Never allow the electrode, electrode holder or any other electrically “hot” parts to touch a cylinder.
7.e. Keep your head and face away from the cylinder valve outlet when opening the cylinder valve.
7.f. Valve protection caps should always be in place and hand tight except when the cylinder is in use or con­nected for use.
7.g. Read and follow the instructions on compressed gas cylinders, associated equipment, and CGA publica­tion P-l, “Precautions for Safe Handling of Compressed Gases in Cylinders,” available from the Compressed Gas Association 1235 Jefferson Davis Highway, Arlington, VA 22202.
La BOTELLA de gas puede explotar si está dañada.
7.a. Emplear únicamente botellas que contengan el gas de protección adecuado para el proceso utilizado, y reguladores en buenas condiciones de funcionamiento diseñados para el tipo de gas y la presión utilizados. Todas las mangueras, rácores, etc. deben ser adecuados para la aplicación y estar en buenas condiciones.
7.b. Mantener siempre las botellas en posición vertical sujetas firmemente con una cadena a la parte inferior del carro o a un soporte fijo.
7.c. Las botellas de gas deben estar ubicadas:
• Lejos de las áreas donde puedan ser golpeados o
estén sujetos a daño físico.
• A una distancia segura de las operaciones de corte o
soldadura por arco y de cualquier fuente de calor, chispas o llamas.
7.d. Nunca permitir que el electrodo, portaelectrodo o cualquier otra pieza con tensión toque la botella de gas.
7.e. Mantener la cabeza y la cara lejos de la salida de la válvula de la botella de gas cuando se abra.
7.f. Los capuchones de protección de la válvula siempre deben estar colocados y apretados a mano, excepto cuando la botella está en uso o conectada para uso.
7.g. Leer y seguir las instrucciones de manipulación en las botellas de gas y el equipamiento asociado, y la publicación P-I de CGA, “Precauciones para un Manejo Seguro de los Gases Comprimidos en los Cilindros“, publicado por Compressed Gas Association 1235 Jefferson Davis Highway, Arlington, VA 22202.
LES BOUTEILLES peuvent exploser si elles sont endommagées.
7.a. N'utiliser que des bouteilles de gaz com­primé contenant le gaz de protection con­venant pour le procédé utilisé ainsi que des détendeurs en bon état conçus pour les gaz et la pression utilisés. Choisir les tuyaux souples, raccords, etc. en fonction de l'application et les tenir en bon état.
7.b. Toujours tenir les bouteilles droites, bien fixées par une chaîne à un chariot ou à support fixe.
7.c. On doit placer les bouteilles :
• Loin des endroits où elles peuvent être frappées ou
endommagées.
• À une distance de sécurité des opérations de soudage
à l'arc ou de coupage et de toute autre source de chaleur, d'étincelles ou de flammes.
7.d. Ne jamais laisser l'électrode, le porte-électrode ou toute autre pièce sous tension toucher une bouteille.
7.e. Éloigner la tête et le visage de la sortie du robinet de la bouteille quand on l'ouvre.
7.f. Les bouchons de protection des robinets doivent toujours être en place et serrés à la main sauf quand la bouteille est utilisée ou raccordée en vue de son utilisation.
7.g. Lire et suivre les instructions sur les bouteilles de gaz comprimé, et le matériel associé, ainsi que la publication P-1 de la CGA que l'on peut se procurer auprès de la Compressed Gas Association, 1235 Jefferson Davis Highway, Arlington, VA22202.
WARNING
This statement appears where the information must be fol­lowed exactly to avoid serious personal injury or loss of
life.
CAUTION
This statement appears where the information must be fol­lowed to avoid minor personal injury or damage to this
equipment.
ADVERTENCIA
La frase aparece cuando la información se debe seguir exactamente para evitar lesiones personales serias o pérdida de la vida.
PRECAUCIÓN
Esta frase aparece cuando la información se debe seguir para evitar alguna lesión personal menor o daño a este
equipo
7
AVERTISSEMENT
Cet avis apparaît quand on doit suivre scrupuleusement les informations pour éviter les blessures graves voire
mortelles.
ATTENTION
Cet avis apparaît quand on doit suivre les informations pour éviter les blessures légères ou les dommages du
matériel.
INTRODUCTION
INTRODUCCIÓN
INTRODUCTION
Read the entire manual before installing and operating the Weld-Pak 100HD
WARNING
ELECTRIC SHOCK can kill.
• Only qualified personnel should installation or operate this equipment.
• Machine must be plugged into a receptacle which is grounded per any national, local or other applicable electrical codes.
• The Weld-Pak 100HD power switch is to be in the OFF (“O”) position when installing work cable and gun and when connecting power cord to input power.
• Do not touch electrically live parts or electrode with skin or wet clothing. Insulate yourself from work and ground.
• Always wear dry insulating gloves.
FUMES AND GASES can be dangerous.
• Keep your head out of fumes.
• Use ventilation or exhaust to remove fumes from breathing zone.
WELDING SPARKS can cause fire or explosion.
• Keep flammable material away.
• Do not weld on closed containers.
Lea todo el manual antes de instalar u oper­ar la Weld-Pak 100 HD
ADVERTENCIA
LA DESCARGA ELÉCTRICA puede causar la muerte
• Únicamente el personal calificado debe operar o instalar este equipo.
• La máquina debe conectarse a un receptáculo aterrizado de acuerdo con los códigos eléctri­cos aplicables nacionales, locales o de otro tipo.
• Al instalar el cable de trabajo y la antorcha, y cuando se conecte el cable de energía a la fuente de alimentación, el interruptor de encendido de la deberá colocarse en la posición de “APAGADO” (“O”).
• No toque las partes eléctricas activas ni el electrodo con ropa mojada o húmeda. Aíslese del trabajo y tierra.
• Siempre utilice guantes aislantes secos.
LOS HUMOS Y LOS GASES pueden ser peligrosos.
• Mantenga su cabeza alejada de los vapores.
• Utilice ventilación o los tubos de escape para eliminar los vapores de la zona de respiración.
LAS CHISPAS DE SOLDADURA pueden provocar un incendio o una explosión.
• Mantenga alejado el material flamable.
• No suelde en contenedores cerrados.
Weld-Pak 100 HD
Lire le manuel au complet avant d'installer et d'utiliser la Weld-Pak 100 HD
AVERTISSEMENT
LES CHOCS ÉLECTRIQUES peuvent être mortels.
• Seul un personnel qualifié doit installer ou faire fonctionner ce matériel.
• On doit connecter la machine à une prise avec mise à la terre conformément aux codes de l'électricité nationaux, locaux ou autres applicables.
• L'interrupteur d'alimentation de la Weld-Pak 100 HD doit être sur ARRÊT (“O”) quand on installe le câble de retour et le pistolet et quand on connecte le cordon d'alimentation à l'alimentation d'entrée.
• Ne pas toucher les pièces sous tension ou l'électrode les mains nues ou si l'on porte des vêtements humides. S'isoler de la pièce à souder et de la terre.
• Toujours porter des gants isolants secs.
LES FUMÉES ET LES GAZ peuvent être dan­gereux.
• Tenir la tête en dehors des fumées.
• Utiliser un système de ventilation ou d'évacu­ation pour évacuer les fumées de la zone de travail.
LES ÉTINCELLES DE SOUDAGE peuvent provoquer un incendie ou une explosion.
• Éloigner les matières inflammables.
• Ne pas souder sur des contenants fermés.
ARC RAYS can burn eyes and skin.
• Wear eye, ear and body protection.
GENERAL DESCRIPTION
The Weld-Pak 100HD is a compact lightweight DC wire feed­er/power source designed for workshop, hobby, and light maintenance. It is configured for for welding mild steel using the self shielded, Innershield electrode process (FCAW) as delivered from the factory. It can be converted for the GMAW, single pass, process which requires a supply of shielding gas and the K610-1 MIG Conversion Kit.
The Weld-Pak 100 HDis ideally suited for individuals having access to 115 volt AC input power.
LAS CHISPAS DEL ARCO pueden quemar los ojos y la piel.
• Utilice protección para ojos, orejas y cuerpo.
DESCRIPCIÓN GENERAL
La Weld-Pak 100 HDes una fuente de potencia/alimentador de alambre de CD, ligera y compacta, diseñada para traba­jos en talleres y casas, así como para dar mantenimiento sencillo. Está configurada para soldar acero dúctil utilizando el proceso de alambre tubular Innershield (FCAW), como se entrega de fábrica. Con un solo paso puede convertirse al proceso GMAW, el cual requiere un suministro de gas pro­tector y un Juego de Conversión MIG K610-1. La Weld-Pak 100 HD es ideal para aquellas personas que tienen acceso a una energía de alimentación de CA de 115 voltios.
8
LE RAYONNEMENT DE L'ARC peut brûler les yeux et la peau.
• Porter un dispositif de protection des yeux, des oreilles et du corps.
DESCRIPTION GÉNÉRALE
La Weld-Pak 100 HD est une source de courant-dévidoir c.c. légère et compacte conçue pour l'atelier, le bricolage et les petits travaux d'entretien. Elle est configurée en usine pour le soudage des aciers doux en utilisant le procédé avec fil­électrode Innershield autoprotégé (FCAW). On peut la trans­former pour le procédé GMAW en une seule passe qui néces­site une source de gaz de protection et le nécessaire de con­version MIG K610-1.
La Weld-Pak 100 HD est idéale pour les personnes qui ont accès à une alimentation d'entrée 115 V c.a.
TECHNICAL SPECIFICATIONS ESPECIFICACIONES TÉCNICAS
FICHE TECHNIQUE
INPUT – SINGLE PHASE ONLY
Voltage/Frequency Input Current
115V/60Hz 20 Amps - Rated Output 115V/60Hz 15 Amps - CSA Rated output
RATED OUTPUT
Duty Cycle Amps Volts
20% 88 18
CSA RATED OUTPUT
Duty Cycle Amps Volts
20% 62 20
OUTPUT RANGE
Welding Current Range
Rated DC Output: 30 - 100 amps
Maximum Open Circuit Voltage
32
Wire Speed Range
50 - 300 IPM
(1.3 - 7.6 m/min)
PHYSICAL DIMENSIONS
Height Width Depth Weight
12.0 in 9.75 in 16.5 in 47 Ibs 305 mm 248 mm 419 mm 21.4 kg
RECOMMENDED INPUT CABLE AND
FUSE SIZES at RATED OUTPUT
ENTRADA – SÓLO ALIMENTACIÓN MONOFÁSICA
Voltaje/Frecuencia Corriente de Alimentación
115V/60Hz Salida Nominal - 20 Amperes 115V/60Hz Salida Nominal CSA - 15 Amperes
SALIDA NOMINAL
Ciclo de Trabajo Amperes Voltios
20% 88 18
SALIDA NOMINAL CSA
Ciclo de Trabajo Amperes Voltios
20% 62 20
RANGO DE SALIDA NOMINAL
Rango de Corriente de Soldadura
Salida Nominal de CD: 30 - 100 amperes
Voltaje Máximo de Circuito Abierto
32
Rango de Velocidad de Alambre
50 - 300 IPM
(1.3 - 7.6 m/min)
DIMENSIONES FÍSICAS
Altura Ancho Profundidad Peso
12.0 in 9.75 in 16.5 in 47 Ibs 305 mm 248 mm 419 mm 21.4 kg
TAMAÑOS RECOMENDADOS DE CABLES DE
ALIMENTACIÓN Y FUSIBLES A UNA SALIDA NOMI-
ENTRÉE - MONOPHASÉ UNIQUEMENT
Tension/fréquence Courant d'entrée
115 V/60 Hz 20 A - sortie nominale 115 V/60 Hz 15 A - sortie nominale CSA
SORTIE NOMINALE
Facteur de marche Intensité (A) Tension (V)
20% 88 18
SORTIE NOMINALE CSA
Facteur de marche Intensité (A) Tension (V)
20% 62 20
PLAGE DE SORTIE
Plage de courant de soudage
Sortie nominale c.c.: 30-100 A
Tension à vide maximale (V)
32
Plage de vitesse de dévidage
50-300 po/min
(1,3-7,6 m/min)
ENCOMBREMENT
Hauteur Largeur Profondeur Masse
12 po 9,75 po 16,5 po 47 lb 305 mm 248 mm 419 mm 21,4 kg
CÂBLE D'ENTRÉE RECOMMANDÉ ET POUVOIR DE
COUPURE DES FUSIBLES À LA SORTIE NOMINALE
Fuse Size Input Amps Power Cord
20 Amp 20 15 Amp, 125V
15 Amp 12 15 Amp, 125V
Extension Cord
Up to 25 Ft. (7.6 m): Three Conductor #14 AWG (2.1
mm
Up to 50 Ft. (15.2 m): Three Conductor #12 AWG (3.3
mm
Three Prong Plug
(NEMA Type 5-15P)
Three Prong Plug
(NEMA Type 5-15P)
2
) or Larger
2
) or Larger
Tamaño Amperes de Cable de de Fusible Alimentación Energía
20 Amp 20 Enchufe de Tres Puntas
15 Amp 12 Enchufe de Tres Puntas
Longitud del Cable
Hasta 7.6 m (25 pies): Cable Conductor de Tres #14
AWG (2.1 mm
Hasta 15.2 m (50 pies): Cable Conductor de Tres Hilos
de 15 Amps, 125 Voltios
(Tipo NEMA 5-15P)
de 15 Amps, 125 Voltios
(Tipo NEMA 5-15P)
2
) o Mayor
#12 AWG (3.3 mm
2
) o Mayor
9
Pouvoir Intensité Cordon de coupure d'entrée (A) d'alimentation
20 A 20 15 A, 125 V
15 A 12 15 A, 125 V
Cordon prolongateur
Jusqu'à 25 pi (7,6 m) : Trois conducteurs n° 14 AWG
(2,1 mm
Jusqu'à 50 pi (15,2 m) : Trois conducteurs n° 12 AWG
(3,3 mm
Fiche à 3 broches
(NEMA, Type 5-15P)
Fiche à 3 broches
(NEMA, Type 5-15P)
2
) ou plus
2
) ou plus
INSTALLATION
INSTALACIÓN
INSTALLATION
IDENTIFY AND LOCATE COMPONENTS
If you have not already done so, unpack the Weld-Pak 100 HDfrom its carton and remove all packing material around the Weld-Pak 100HD. Remove the following loose items from the carton):
Weld-Pak 100HD
Ensamble de la antorcha y cable
IDENTIFIQUE Y LOCALICE LOS COMPONENTES
Si aún no lo ha hecho, desempaque la Weld-Pak 100HD y retire todo el material de empaque. Saque de la caja los siguientes componentes sueltos:
• This operating manual
• Extra .035” contact tip
• Hex key wrench for removal of drive roll.
Gun and cable assembly
Pistolet et câble
• El manual de operación
• Punta de contacto extra de 0.9 mm (.035")
• Llave hexagonal para retirar los rodillos impulsores.
• Ce manuel d'utilisation
• Tube contact 0,035 po supplémentaire
• Clé hexagonale pour démonter le galet d'entraînement
RECONNAÎTRE ET REPÉRER LES COMPOSANTS
Si ce n'est pas déjà fait, déballer la Weld-Pak 100HD de son carton et enlever l'emballage qui l'entoure. Enlever les arti­cles individuels du carton:
10 ft (3,0 m) work cable.
Cable de trabajo de 3m (10 pies).
Câble de retour 10 pi (3 m).
Work clamp
Pinza de trabajo
Connecteur de pièce
1 lb. (0.5 kg.) spool of Innershield .035" (0,9 mm) NR-211-MP electrode
0.5 kg. (1 lb) de una bobina de electrodo Innershield de 0.9 mm (.035”) NR-211-MP
Bobine 0.5 kg. (1 lb) et fil-électrode Innershield 0,035 po (0,9 mm) NR-211-MP
Handshield with filter plate and lens.
Instructional video.
Video de instrucciones.
Careta con placa de filtro y lente.
Cassette vidéo d'instruction.
Masque à main avec verre filtrant et oculaire.
10
INSTALLATION
WORK CLAMP
N
UT AND BOLT
STRAIN RELIEF HOLE
WORK CABLE
WORK CLAMP
NUT AND BOLT
S
TRAIN RELIEF HOLE
WORK CABLE
WORK CLAMP
NUT AND BOLT
STRAIN RELIEF HOLE
WORK CABLE
INSTALACIÓN
INSTALLATION
LOCATION
Locate the welder on a secure level surface in a dry location. Locate where there is free circulation of clean air. Blocked air passages can cause overheating.
WORK CLAMP INSTALLATION
WORK CABLE INSTALLATION
1. Open the wire feed section door on the right side of the Weld-Pak 100HD and refer to figure 1. On the next page.
2. Pass the end of the work cable that has the terminal lug with the smaller hole through the Work Cable Access Hole (1) in the case front.
3. Route the cable under and around the back of the Wire Feed Gearbox (6).
4. For Innershield Only: As delivered, the Weld-Pak 100HD is connected for negative electrode polarity. To complete installation, use the provided wing nut to con­nect the work cable’s terminal lug to the positive (+) out­put terminal (5) located above the Wire Feed Gearbox (6). Make sure that both wing nuts are tight.
5. For GMAW Only: Connect for positive polarity, by reversing the cables. The conductor block cable should be connected to the positive (+) output terminal and the work cable to the negative (–) terminal.
UBICACIÓN
Coloque la soldadora en un lugar seco con una superficie nivelada y donde haya libre circulación de aire limpio. Los conductos de aire obstruidos pueden provocar sobrecalen­tamiento.
INSTALACIÓN DE LA PINZA DE TRABAJO
Coloque el cable en la pinza de trabajo, insertando el extremo con el orificio de conexión más grande a través del orificio de anclaje de la pinza. Ensamble la punta del cable al borne, apretando únicamente la tuerca superior.
ORIFICIO DE ANCLAJE
CABLE DE TRABAJO
TORNILLO Y TUERCA
PINZA DE TRABAJO
INSTALACIÓN DEL CABLE DE TRABAJO
1. Abra la puerta de la sección de alimentación de alambre en el lado derecho de la Weld-Pak 100HD y vea la figu­ra 1 en la siguiente págin.
2. Pase el extremo del cable de trabajo que tiene la termi­nal de conexión con el orificio más pequeño, a través del Orificio de Acceso del Cable de Trabajo (1) en el frente del gabinete.
3. Enrute el cable por debajo y alrededor de la parte poste­rior de la Caja de Engranajes de Alimentación de Alambre (6).
4. Únicamente para Innershield: La Weld-Pak 100HD viene conectada a una polaridad de electrodo negativo. Para terminar la instalación, utilice la tuerca mariposa que se proporciona, a fin de conectar la terminal de conexión del cable de trabajo a la terminal (5) de salida positiva (+) que se localiza arriba de la Caja de Engranajes de Alimentación de Alambre (6). Asegúrese de que ambas tuercas mariposa estén apretadas.
5. Únicamente para GMAW: Invierta los cables para una conexión a polaridad positiva. El cable del bloque con­ductor deberá estar conectado a la terminal de salida positiva (+), y el cable de trabajo a la terminal negativa (–).
EMPLACEMENT
Placer l'appareil de soudage sur une surface de niveau ferme dans un endroit sec. Placer à un endroit où il y a une libre circulation d'air pur. Si les passages d'air sont bouchés ils peuvent entraîner une surchauffe.
INSTALLATION DU CONNECTEUR DE PIÈCE
Fixer le connecteur de pièce (ou pince de masse) au câble de retour en faisant passer l'extrémité du câble munie de la cosse à oeillet le plus gros dans le trou de serrage du con­necteur. Enfoncer la cosse dans le boulon et serrer avec l'écrou supérieur uniquement.
TROU DE SERRAGE
CÂBLE DE RETOUR
ÉCROU ET BOULON
CONNECTEUR DE PIÈCE
INSTALLATION DU CÂBLE DE RETOUR
1. Ouvrir la porte du dévidoir sur le côté droit de la Weld­Pak 100HD et se reporter à la figure 1 ã la page suivante.
2. Faire passer l'extrémité du câble de retour portant la cosse à oeillet le plus petit dans le trou d'accès du câble de retour (1) à l'avant du boîtier.
3. Faire passer le câble sous la boîte d'engrenages du dévi­doir (6) et autour de celle-ci.
4. Pour l'Innershield uniquement : À sa sortie d'usine, la Weld-Pak 100HD est connectée sur la polarité électrode négative. Pour terminer l'installation, utiliser l'écrou à oreilles fourni pour connecter la cosse du câble de retour à la borne de sortie positive (+) (5) qui se trouve au­dessus de la boîte d'engrenages du dévidoir (6). S'assurer que les deux écrous à oreilles sont bien serrés.
5. Pour le GMAW uniquement : Connecter sur l'électrode positive en inversant les câbles. Le câble du bloc con­ducteur doit être connecté à la borne de sortie positive (+) et le câble de retour à la borne négative (–).
11
INSTALLATION
44
55
88
33 66
77
11
22
+
-
INSTALACIÓN
INSTALLATION
FIGURE 1 FIGURA 1
GUN INSTALLATION
1. Refer to Figure 1. Unplug the machine or turn power switch to the off “O” position.
2. Pass the insulated terminals of the gun trigger control leads, one at a time, through the Gun Cable and Control Lead Access Slot (2) in the case front. The leads are to be routed under the Wire Feed Gearbox (6) and through the Cable Hanger (7) on the inner panel.
3. Insert the connector on the gun conductor cable through the Gun Cable Access Hole (2) in the Weld-Pak 100HD case front. Make sure the connector is all the way in the brass connector block. Unscrew Thumbscrew (8) on the connector block a few turns if gun connector will not insert fully. Rotate the connector so control leads are on the underside and tighten the Thumbscrew (8) in the con­nector block.
4. Connect the gun trigger control lead terminals to the two insulated 1/4" (6,4 mm) tab terminal connector bushings located above the “Gun Trigger Connection” decal in the wire feed section (4). Either lead can go to either con­nector. Form the leads so that they are as close as pos­sible to the inside panel.
NOTE: As shipped from the factory, the Weld-Pak 100HD gun is ready to feed 0.035” (0,9 mm) wire. If .023" – .025" (0,6 mm) or .030" (0.8 mm) wire is to be used for the GMAW (MIG) process, see the ACCESSORIES and MAINTE- NANCE section for proper configuration of feeding compo­nents and installation details.
INSTALACIÓN DE LA ANTORCHA
1. Consulte la Figura 1. Desconecte la máquina o coloque el interruptor de encendido en la posición “O” (apagado).
2. Pase una por una las puntas aisladas de los cables de control del gatillo de la antorcha, a través de la Ranura de Acceso del Cable de Control y del Cable de la Antorcha (2) en el frente del gabinete. Los cables deberán pasar por debajo de la Caja de Engranajes de Alimentación de Alambre (6) y a través del Sujetador de Cable (7) en el panel interno.
3. Inserte el conector del cable conductor de la antorcha a través del Orificio de Acceso del Cable de la Antorcha (2), en el frente del gabinete de la Weld-Pak 100HD. Asegúrese de que el conector entre totalmente en el bloque conector de latón. Si el conector de la antorcha no entra por completo,[COMMENT3] desenrosque un poco el Tornillo Mariposa (8) del bloque conector. Gire el conector para que los cables de control queden abajo, y apriete el Tornillo Mariposa (8) del bloque conductor.
4. Conecte las terminales del cable de control del gatillo de la antorcha a los dos conectores aislados de 6.4 mm (1/4”), que se localizan arriba de la etiqueta “Gun Trigger Connection” (Conexión del Gatillo de la Antorcha) en la sección de alimentación de alambre (4). Cualquier cable puede ir en cualquier conector. Acomode los cables lo más cerca posible del panel interno.
NOTA: De fábrica, la antorcha de la Weld-Pak 100HD está lista para alimentar alambre de 0.9 mm (.035”). Si se va a uti­lizar alambre de 0.6 mm (.023" – .025") o de 0.8 mm (.030") para el proceso GMAW (MIG), consulte la sección de ACCE- SORIOS y MANTENIMIENTO para conocer la configuración adecuada de los componentes de alimentación y las especi­ficaciones de instalación.
12
FIGURE 1
MONTAGE DU PISTOLET
1. Voir la figure 1. Débrancher l'appareil ou tourner l'inter­rupteur d'alimentation sur arrêt “O”.
2. Faire passer les cosses isolées des fils de commande de la gâchette du pistolet, un par un, dans la fente d'accès des fils de commande et du câble du pistolet (2) à l'avant du boîtier. On doit faire passer les fils sous la boîte d'en­grenages du dévidoir (6) et dans le support de câble (7) sur le panneau intérieur.
3. Faire passer le connecteur sur le câble conducteur du pistolet dans le trou d'accès du câble du pistolet (2) à l'a­vant du boîtier de la Weld-Pak 100HD. S'assurer que le connecteur est enfoncé à fond dans le bloc connecteur en laiton. Dévisser la vis à ailettes (8) sur le bloc con­necteur de quelques tours si le connecteur du pistolet n'entre pas à fond. Faire tourner le connecteur de façon que les fils de commande se trouvent vers le bas et ser­rer la vis à ailettes (8) dans le bloc connecteur.
4. Connecter les cosses des fils de commande de la gâchette du pistolet aux deux connecteurs de cosses à languette isolés de – po (6,4 mm) qui se trouvent juste au-dessus de l'autocollant “Gun Trigger Connection” (connexion de la gâchette du pistolet) dans la section du dévidoir (4). Chaque fil peut entrer dans n'importe quel connecteur. Disposer les fils de sorte qu'ils soient le plus près possible du panneau intérieur.
NOTA: À sa sortie d'usine, le pistolet Weld-Pak 100HD est prêt pour recevoir du fil de 0,035 po (0,9 mm). Si l'on doit utiliser du fil de 0,023 à 0,025 po (0,6 mm) ou de 0,030 po (0,8 mm) pour le procédé GMAW (MIG), voir les sections ACCESSOIRES et ENTRETIEN qui donnent la bonne con­figuration des composants d'alimentation et les détails sur le montage.
INSTALLATION
INSTALACIÓN
INSTALLATION
INPUT POWER CONNECTIONS FOR RATED OUTPUT
WARNING ADVERTENCIA
• This welding machine must be connected to power source in accordance with applicable electrical codes.
• If there is any question about the installation meeting applicable electrical code requirements, consult a qualified electrician.
• Do not connect the Weld-Pak 100HD to an input power supply with a rated voltage that is greater than 125 volts.
• Do not remove the power cord ground prong.
-------------------------------------------------------------------------------
The Weld-Pak 100HD has a 15 amp, 125 volt, three prong plug (NEMA Type 5-15P) factory installed power input cable located on the rear of the machine.
Connect this plug to a mating grounded receptacle which is connected to a 20 amp branch circuit with a nominal voltage rating of 115 to 125 volts, 60 Hertz, AC only.The rated output with this installation is 88 amps, 18 Volts, 20% duty cycle (2 minutes of every 10 minutes used for welding).
GAS CONNECTION (OPTIONAL)
When using the GMAW process, a K610-1 MIG conversion kit and a cylinder of carbon dioxide (CO2) or argon-carbon dioxide mixed shielding gas must be obtained. For more information about the K610-1 MIG Conversion Kit for use with the Weld-Pak 100HD, refer to the ACCESSORIES sec­tion.
Flow Regulator
Cylinder Valve
CONEXIONES DE LA ENERGÍA DE ALIMENTACIÓN PARA UNA SALIDA NOMI-
NAL
• Esta máquina soldadora deberá estar conectada a una fuente de alimentación que cumpla con los códigos eléctricos aplicables.
• Si no tiene la certeza de que la instalación cumple con los requerimientos de los códigos eléctricos aplicables, consulte un electricista especializado.
• No conecte la Weld-Pak 100HD a un suministro de energía de alimentación con un voltaje nominal mayor a 125 voltios.
•
No retire la punta aterrizada del cable de alimentación.
-------------------------------------------------------------------------------
La Weld-Pak 100HD tiene un cable de energía de ali­mentación instalado de fábrica con una clavija de tres pun­tas de 15 amperes, 125 voltios (Tipo NEMA 5-15P), localiza­do en la parte posterior de la máquina.
Conecte esta clavija a un contacto gemelo aterrizado, que a su vez esté conectado a un circuito derivado de 20 amperes, con una capacidad nominal de voltaje de 115 a 125 voltios, 60 Hertz, únicamente CA. La salida nominal con esta insta­lación es de 88 amperes, 18 Voltios, a un ciclo de trabajo del 20% (2 de cada 10 minutos que se utilicen para soldar).
Para cumplir con la Asociación Canadiense de Estándares (CSA), conecte esta clavija a un contacto gemelo aterrizado, que a su vez esté conectado a un circuito derivado de 15 amperes, con una capacidad nominal de voltaje de 115 a 125 voltios, 60 hertz, únicamente CA. En instalaciones que no tengan que cumplir con la CSA, la Weld-Pak 100HD puede utilizarse a una salida de 62 amperes, 20 voltios, a un ciclo de trabajo del 20%.
CONEXIÓN DE GAS (OPCIONAL)
Regulador de Flujo
Válvula Del Cilindro
CONNEXIONS D'ALIMENTATION D'ENTRÉE POUR LA SORTIE NOMINALE
AVERTISSEMENT
• Cette machine de soudage doit être connectée à la source d'alimentation conformément aux codes de l'électricité applicables.
• S'il y a des questions sur la conformité de l'installa­tion aux exigences du code de l'électricité applica­bles, consulter un électricien qualifié.
• Ne pas connecter la Pro-Core 100 à une source d'ali­mentation d'entrée ayant une tension nominale supérieure à 125 V.
• Ne pas enlever la broche de terre du cordon d'alimen­tation.
-------------------------------------------------------------------------------
La Weld-Pak 100 HDest munie d'un câble d'alimentation à trois fiches de 15 A, 125 V (NEMA, type 5-15P) monté en usine. Il se trouve à l'arrière de la machine.
Connecter cette fiche à une prise avec mise à la terre corre­spondante connectée à un circuit dérivé de 20 A avec ten­sion nominale de 115 à 125 V, 60 Hz, c.c. uniquement. La sortie nominale avec cette installation est de 88 A, 18 V, fac­teur de marche 20% (2 minutes toutes les 10 minutes de soudage).
Pour se conformer aux exigences de l'Association canadi­enne de normalisation (CSA) connecter cette fiche à une prise avec mise à la terre correspondante connectée à un circuit dérivé de 15 A à tension nominale de 115 à 125 V, 60 Hz, c.a. uniquement. Avec des installations conformes à la CSA, on peut utiliser la Weld-Pak 100HD à une sortie de 62 A, 20 V, facteur de marche 20%.
RACCORDEMENT DE GAZ (EN OPTION)
Pour utiliser le procédé GMAW, on doit se procurer un néces­saire de conversion MIG K610-1 et une bouteille de dioxyde de carbone (CO2) ou d'un mélange argon-dioxyde de carbone comme gaz de protection. Pour plus de renseignements sur le nécessaire de conversion MIG K610-1 à utiliser avec la Weld-Pak 100HD
Détendeur
, voir la section ACCESSOIRES.
Robinet de la bouteille
Gas Hose
Manguera De Gas
Tuyau de gaz
13
INSTALLATION
INSTALACIÓN
INSTALLATION
WARNING ADVERTENCIA
CYLINDER may explode if damaged. Keep cylinder upright and chained to support.
• Keep cylinder away from areas where it may be damaged.
• Never lift welder with cylinder attached.
• Never allow welding electrode to touch cylinder.
• Keep cylinder away from welding or other live electri­cal circuits.
BUILDUP OF SHIELDING GAS may harm health or kill.
• Shut off shielding gas supply when not in use.
• SEE AMERICAN NATIONAL STANDARD Z-49.1, “SAFETY IN WELDING AND CUTTING” PUBLISHED BY THE AMERICAN WELDING SOCIETY.
-------------------------------------------------------------------------------
1. Chain the cylinder to a wall or other stationary support to
prevent the cylinder from falling over. Electrically insulate the cylinder from the work circuit and earth ground.
2. With the cylinder securely installed, remove the cylinder
cap. Stand to one side away from the outlet and open the cylinder valve very slightly for an instant. This blows away any dust or dirt which may have accumulated in the valve outlet.
BE SURE TO KEEP YOUR FACE AWAY FROM THE VALVE OUTLET WHEN “CRACKING” THE VALVE. Never stand directly in front of or behind the flow regulator when opening the cylinder valve.
3. Attach the flow regulator to the cylinder valve and tighten
the union nut securely with a wrench.. NOTE: If connecting to 100% CO2cylinder, insert regu-
lator adapter (provided with MIG Conversion Kit) between regulator and cylinder valve. If adapter is equipped with a plastic washer, be sure it is seated for connection to the CO2cylinder.
4. Attach one end of inlet gas hose to the outlet fitting of the
flow regulator and tighten the union nut securely. Connect the other end to the Weld-Pack 100HD Gas Solenoid Inlet Fitting (5/8-18 female threads — for CGA — 032 fitting). Make certain the gas hose is not kinked or twisted.
Si el CILINDRO está dañado puede explotar. Mantenga el cilindro en posición vertical y encadenado para que tenga soporte.
• Mantenga el cilindro alejado de áreas donde pueda dañarse.
• Nunca levante la soldadora con el cilindro en ella.
• Nunca permita que el electrodo de soldadura toque el cilindro.
• Mantenga el cilindro alejado de soldaduras u otros circuitos eléctricamente activos.
La ACUMULACIÓN DE GAS PROTECTOR puede afectar la salud o causar la muerte.
• Interrumpa el suministro de gas protector cuando no se utilice.
• VEA EL AMERICAN NATIONAL STANDARD Z-49.1 (ESTÁNDAR NACIONAL ESTADOUNIDENSE Z-49.1), “SEGURIDAD EN LA SOLDADURA Y EL CORTE”, PUBLICADO POR LA AMERICAN WELDING SOCIETY.
-------------------------------------------------------------------------------
1. Encadene el cilindro a una pared o a un soporte estático
para evitar que caiga. Aísle eléctricamente el cilindro del circuito de trabajo y de la conexión a tierra.[
2. Después de instalar el cilindro de manera segura, retire
la tapa. Muévase a un lado de la salida y abra muy poco la válvula del cilindro por un instante. Esto permite que el aire retire el polvo o suciedad que pueda haberse acu­mulado en la salida de la válvula.
ASEGÚRESE DE MANTENER SU CARA RETIRADA DE LA SALIDA DE LA VÁLVULA AL “GIRARLA”. Nunca se coloque enfrente o detrás del regulador de flujo al abrir la válvula del cilindro.
3. Coloque el regulador de flujo en la válvula del cilindro y
apriete bien la tuerca de unión con una llave. NOTA: Si va a realizar una conexión a un cilindro de
100% CO2, inserte el adaptador del regulador (que viene con el Juego de Conversión MIG) entre el regulador y la válvula del cilindro. Si el adaptador tiene una roldana de plástico, asegúrese de que esté bien colocada para realizar la conexión al cilindro de CO2.
4. Una un extremo de la manguera de entrada de gas a la
conexión de salida del regulador de flujo y apriete bien la tuerca de unión. Conecte el otro extremo a la Conexión de Entrada de Selenoide de Gas de la Weld-Pak 100HD(para la conexión CGA — 032, utilice roscas hem­bra de 5/8-18). Asegúrese de que la manguera de gas no esté presionada o torcida.
AVERTISSEMENT
La BOUTEILLE peut exploser si elle est endommagée. La bouteille doit rester droite et enchaînée à un support.
• Tenir la bouteille éloignée des endroits où elle peut être endommagée.
• Ne jamais soulever la machine de soudage si une bouteille est raccordée.
• L'électrode de soudage ne doit jamais toucher la bouteille.
• Éloigner la bouteille du circuit de soudage ou d'autres circuits sous tension.
UNE ACCUMULATION DE GAZ DE PROTEC­TION peut être néfaste pour la santé ou être mortelle.
• Arrêter la source de gaz de protection quand on ne l'utilise pas.
• VOIR LA NORME NATIONALE AMÉRICAINE Z-49.1, “SAFETY IN WELDING AND CUTTING” PUBLIÉE PAR L'AMERICAN WELDING SOCIETY.
-------------------------------------------------------------------------------
1. Enchaîner la bouteille à un mur ou à un autre support fixe
pour empêcher qu'elle ne tombe. Isoler (électriquement) la bouteille du circuit de retour et de la terre.
2. Une fois la bouteille bien installée, enlever son chapeau.
Se tenir sur le côté de la sortie et ouvrir très lentement le robinet de la bouteille pour un instant. Ceci permet de chasser la poussière ou la saleté qui a pu s'accumuler dans la sortie du robinet.
S'ASSURER D'ÉLOIGNER LE VISAGE DE LA SORTIE DU ROBINET QUAND ON “ENTROUVRE” LE ROBINET. Ne jamais se tenir directement devant ou derrière le détendeur quand on ouvre le robinet de la bouteille.
3. Fixer le détendeur au robinet de la bouteille et bien ser-
rer l'écrou-raccord avec une clé. NOTA: Si l'on utilise une bouteille de CO2à 100%, plac-
er l'adaptateur du détendeur (fourni avec le nécessaire de conversion MIG) entre le détendeur et le robinet de la bouteille. Si l'adaptateur est équipé d'une rondelle en plastique, s'assurer que celle-ci est en place pour effectuer le raccordement à la bouteille de CO2.
4. Raccorder une extrémité du tuyau de gaz d'entrée au
raccord de sortie du détendeur et bien serrer l'écrou-rac­cord. Raccorder l'autre extrémité du raccord d'entrée de l'électrovanne de gaz de la Weld-Pak 100HD (filetage femelle 5/8-18 pour le raccord 032 CGA). S'assurer que le tuyau de gaz n'est pas tortillé ou tordu.
14
OPERATION
OPERACIÓN
FONCTIONNEMENT
CONTROLS AND SETTINGS
Refer to the case front of the Weld-Pak 100HD
1. Power ON/OFF Switch — When the power is on the fan motor will run and air will be exhausted out the louvers in the front of the machine. The welding output and wire feed­er remain off until the gun trigger is pressed.
2. Wire Speed Control — Controls the wire feed speed from 50 – 300 in /min (1.3 – 7.6 m/min). The control can be preset on the dial to the setting specified on the Weld-Pak 100 HDApplication Chart located on the inside of the wire feed section door.
3. Voltage Control — A 4-position tap selector switch gives full range adjustment of power source output voltage. Do not switch while welding as damage to switch may occur.
4. Circuit Breaker – (Located inside wire com­partment) Protects machine from damage if maximum output is exceeded. Button will extend out when tripped (Manual reset).
OFF
ON
V
OVERLOAD PROTECTION
OUTPUT OVERLOAD
THERMAL PROTECTION
If the duty cycle is exceeded, a thermal protector will shut off the output until the machine cools to a reasonable operating temperature. This is an automatic function of the Weld-Pak 100HD and does not require user intervention. The fan con­tinues to run during cooling.
ELECTRONIC WIRE DRIVE MOTOR PROTECTION
The Weld-Pack 100HD has built-in protection for wire drive motor overload.
CONTROLES Y PROGRAMACIONES
Consulte el frente del gabinete de la Weld-Pak 100HD
1. Interruptor de ON/OFF (ENCENDI­DO/APAGADO) —
encendida, el motor del ventilador comienza a funcionar y el aire es expulsado por las ventilas que se encuentran en la parte frontal de la máquina. La salida de soldadura y el alimenta­dor de alambre permanecerán apagados hasta que se presione el gatillo de la antorcha.
2. Control de Velocidad de Alambre —
Controla la velocidad de alimentación del alambre de 1.3 – 7.6 m/min (50 – 300 pulg/min). El control puede programarse pre­viamente en el selector y establecerse en la programación especificada en el Diagrama de Aplicación de la Weld-Pak 100HD, que se localiza en la cara interior de la puerta de la sección de alimentación de alambre.
3. Control de Voltaje — Un interruptor selec­tor de toma de 4 posiciones proporciona un ajuste de rango total del voltaje de salida de la fuente de alimentación. No mueva el inter­ruptor mientras realiza una soldadura.
4. Interruptor Automático — (Localizado den­tro del compartimiento de alambres) Protege la máquina de algún daño, en caso de que se exceda la salida máxima. Un botón se activará cuando esto suceda (Restable ­cimiento manual).
Cuando la máquina está
OFF
ON
V
PROTECCIÓN CONTRA SOBRECARGA
SOBRECARGA DE SALIDA
La Weld-Pak 100HD está equipada con un interruptor automático y un termostato que protegen la máquina de algún daño, en caso de que se exceda la salida máxima. El botón del interruptor automático se activará cuando esto suceda. El interruptor automático deberá restablecerse man­ualmente.
PROTECCIÓN TÉRMICA
Si se excede el ciclo de trabajo, un protector térmico inter­rumpirá la salida hasta que la máquina se enfríe y alcance una temperatura de operación razonable. Esta es una fun­ción automática de la Weld-Pak 100HD y no requiere la inter­vención del usuario. El ventilador seguirá funcionado durante el enfriamiento.
PROTECCIÓN ELECTRONICA DEL MOTOR DE IMPULSION DE ALAMBRE
La Weld-Pak 100HD cuenta con una protección integrada en caso de que se presente una sobrecarga del motor impulsor de alambre.
COMMANDES ET RÉGLAGES
Voir l'avant du boîtier de la Weld-Pak 100HD
1. Interrupteur marche-arrêt — Quand l'ap­pareil est sous tension, le moteur du ventila­teur tourne et l'air est évacué par les persi­ennes à l'avant de la machine. La sortie de soudage et le dévidoir restent hors tension jusqu'à ce que l'on appuie sur la gâchette du pistolet.
2. Commande de la vitesse de dévidage —
Elle permet de régler la vitesse de dévidage entre 50 et 300 po/min (1,3-7,6 m/min). On peut prérégler la commande sur le cadran à la valeur spécifiée sur le tableau d'applica­tion de la Weld-Pak 100HD qui se trouve à l'intérieur de la porte du dévidoir.
3. Commande de tension — Un sélecteur à prises à 4 positions permet d'effectuer un réglage de tension de sortie intégrale. Ne pas actionner pendant le soudage.
4. Disjoncteur — (situé dans le compartiment du fil). Protège la machine contre les dom­mages en cas de dépassement de la puis­sance maximale. Le bouton sort quand il se déclenche (réenclenchement manuel).
OFF
ON
V
PROTECTION CONTRE LES SURCHARGES
SURCHARGE DE LA SORTIE
La Weld-Pak 100HD est équipée d'un disjoncteur et d'un thermostat qui protège la machine contre les dommages en cas de dépassement de la sortie maximale. Le bouton du disjoncteur sort quand il se déclenche. On doit remettre le disjoncteur à zéro manuellement.
PROTECTION THERMIQUE
Si le facteur de marche est dépassé, un protecteur thermique coupe la sortie jusqu'à ce que la machine se refroidisse à une température de fonctionnement normale. C'est une fonction automatique de laWeld-Pack 100HD et elle ne nécessite pas l'intervention de l'utilisateur. Le ventilateur continue à tourner pendant le refroidissement.
PROTECTION ÉLECTRONIQUE DU MOTEUR D'ENTRAÎNEMENT DU FIL
La Weld-Pak 100HD a une protection intégrée en cas de sur­charge du moteur d'entraînement du fil.
15
OPERATION
OPERACIÓN FONCTIONNEMENT
WELDING SEQUENCE OF OPERATION

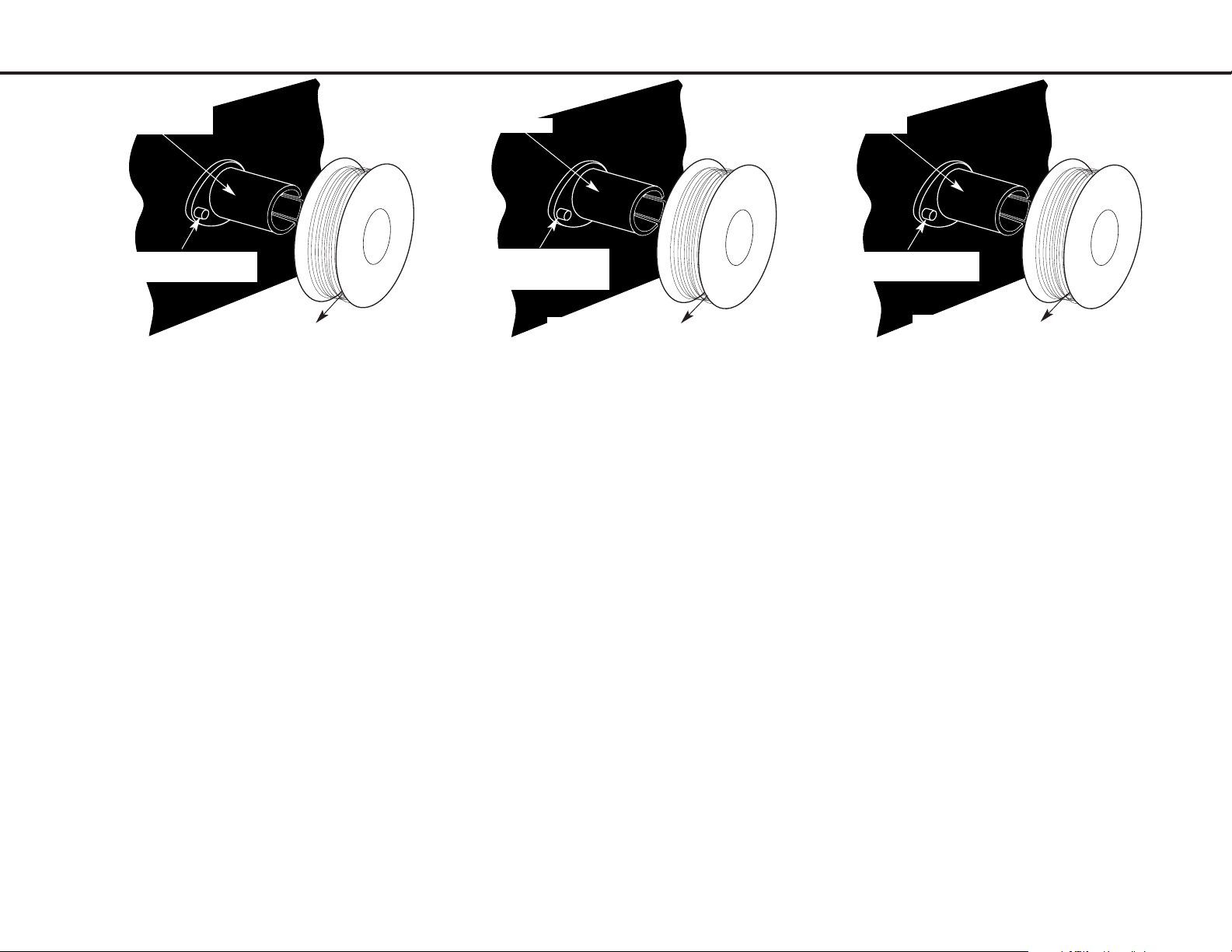

WIRE LOADING
The machine power switch should be turned to the OFF (“O”) position before working inside the wire feed enclosure.
The machine is shipped from the factory ready to feed 4” (100 mm) diameter spools. A 4" (100 mm) diameter spool is mounted directly on the 5/8" (16 mm) diameter spindle that has a built-in adjustable friction brake to prevent overrun of
Wire Spindle Shaft
To Wire Drive
4" Wire Spool
Wing Nut and Spacer
SECUENCIA DE OPERACIÓN DE SOLDADURA
COLOCACIÓN DEL ALAMBRE
La máquina se envía de fábrica lista para alimentar bobinas de 4" (100 mm) de diámetro. Una bobina de 4" diámetro se monta directamente en un eje de 5/8" (16 mm) de diámetro, el cual cuenta con un freno de fricción integrado ajustable,
Eje Del Carrete
Al impulsor de alambre
Bobina De Alambre De 4”
Tuerca Mariposa y espaciador
ORDRE DES OPÉRATIONS DE SOUDAGE
CHARGEMENT DU FIL
On doit placer l'interrupteur d'alimentation de la machine sur arrêt (“O”) avant de travailler à l'intérieur du boîtier du dévi­doir.
À sa sortie d'usine, la machine est prête à dévider des bobines de 4 po (100 mm) de diamètre. Une bobine de 4 po (100 mm) de diamètre est montée directement sur l'axe de 5/8 po (16 mm) de diamètre. L'axe est équipé d'un frein à
Axe de la bobine
Bobine de fil 4 po
Écrou à oreilles
Vers l'entraînement de fil
et bague d’e­spacement
the spool and excess slack in the wire. The wing nut at the end of the shaft is used to adjust the tension on the wire spool.
To use 8" (200 mm) diameter spools, the optional 2" (51 mm) diameter M15445 spindle must be used. Remove the spacer and wing nut at the end of the shaft. Insert spindle as shown above. Reattach spacer and wing nut.
Note:When loading and removing the 8” Spools make sure that the wing nut (inside the wire spool spindle hub) is turned 90° from the wire spool spindle locking tab. If the wing nut is positioned in line with the locking tab, the tab cannot be
depressed to load or unload the wire spool.
que evita que la bobina gire demasiado y haya exceso del alambre suelto. La tuerca mariposa que se encuentra en el extremo del eje se utiliza para ajustar la presión de la bobi­na de alambre.
Para utilizar bobinas de 8" (200 mm) de diámetro, deberá uti­lizarse el eje opcional M15445 de 2" (51 mm) de diámetro. Retire el espaciador y la tuerca mariposa en el extremo del eje. Coloque el eje según se muestra en la figura anterior. Vuelva a colocar el espaciador y después la tuerca mari­posa.
Nota: Al colocar y retirar las bobinas de 8" (200 mm) asegúrese de que la tuerca mariposa (dentro del eje de la bobina de alambre) haya sido girado 90° desde el sujetador de la bobina de alambre. Si la tuerca mariposa se coloca en línea con el sujetador, éste no podrá presionarse para cargar o descargar la bobina de alambre.
Asegúrese de que el extremo inicial del alambre, que puede salir por un lado de la bobina, no toque ninguna parte metáli­ca del gabinete.
16
friction réglable intégré pour empêcher que la bobine ne tourne trop rapidement et qu'il n'y ait trop de mou dans le fil. L’écrou à oreilles permet de régler la tension sur la bobine de fil.
Pour utiliser des bobines de 8 po (200 mm) de diamètre, on doit utiliser l'axe M15445 en option de 2 po (51 mm) de diamètre. Enlever la bague d’espacement et l’écrou à oreilles à l’extrémité de l’arbre. Placer l’axe comme on l’indique ci-avant. Replacer la bague et l’écrou à oreilles.
Note : Quand on pose et dépose les bobines de 8 po, s’as­surer de tourner l’écrou à oreilles (à l’intérieur du moyeu de l’axe de bobine) à 90o par rapport à la patte de blocage sur l’axe de la bobine de fil. Si l’écrou à oreilles est aligné sur la patte de blocage, on ne peut pas appuyer sur la patte pour charger ou décharger la bobine de fil.
S'assurer que l'extrémité d'amorçage du fil, qui peut dépass­er sur le côté de la bobine, n'entre pas en contact avec des pièces métalliques du boîtier.
OPERATION
OPERACIÓN FONCTIONNEMENT
Optional
Wire Spool Spindle
8” Wire Spool
Be sure that this stud engages the hole in the wire spool.
To Wire Drive
Wire Spool must be pushed all the way on the spindle so that the spindle’s tab will hold it in place. The Wire Spool will rotate clockwise when wire is dereeled.
Note: The brake should be adjusted with a spool of wire
installed. When properly adjusted it should move freely but not coast.
FRICTION BRAKE ADJUSTMENT
1. With wire spool installed, check free movement and coast of the spool.
2. To tighten the brake turn the wing nut clockwise in 1/4 turn increments until coasting stops.
3. To loosen the brake turn the wing nut counter- clockwise in 1/4 turn increments until the wire spool moves freely without coasting.
WIRE THREADING
(Refer to figure 2 on the next page)
1. Release the Spring Loaded Pressure Arm (1) rotate the Idle Roll Arm (2) away from. the Wire Feed Drive Roll (3). Ensure that the groove size in the feeding posi­tion on the drive roll matches the wire size being used.
2. Carefully detach the end of the wire from the spool. To prevent the spool from unwinding, maintain tension on the wire until after step 5.
3. Cut the bent portion of wire off and straighten the first
4” (100 mm).
4. Thread the wire through the In-going guide tube (4), over the drive roll (3), and into the out-going guide tube (5).
Bobina de alambre de 20 cm (8”)
Asegúrese de que el borne engrane con el orificio de la bobina de alambre.
Al impulsor de alambre
La Bobina de Alambre deberá introducirse totalmente en el eje para que la pestaña del mismo la sostenga en su lugar. La Bobina de Alambre girará hacia la derecha cuando el alambre se desenrede.
Nota: El freno deberá ajustarse con la bobina de alambre instalada. Cuando la bobina se deslice suavemente pero no gire demasiado se habrá ajustado adecuadamente.
AJUSTE DEL FRENO DE FRICCIÓN
1. Con la bobina de alambre instalada, verifique el libre deslizamiento y apriete de la bobina.
2. Para apretar el freno gire la tuerca mariposa _ de vuelta cada vez hasta que el libre deslizamiento se detenga.
3. Para aflojar el freno gire la tuerca mariposa hacia la izquierda _ de vuelta cada vez hasta que la bobina de alambre se deslice suavemente pero sin girar demasiado.
COLOCACION DEL ALAMBRE
(Consulte la figura 2 en la siguiente página)
1. Retire el Brazo de Presión con Resorte (1). Gire el
Brazo del Rodillo de Presión (2), para separarlo del Rodillo Impulsor de Alimentación de Alambre (3). Asegúrese de que el tamaño de la muesca en la posi­ción de alimentación del rodillo impulsor, coincida con el tamaño de alambre que se está utilizando.
2. Separe cuidadosamente el extremo del alambre de la
bobina. Para evitar que la bobina se desenrolle, man­tenga la tensión del alambre hasta después del paso 5.
3. Corte la parte saliente del alambre y estire los primeros
100 mm (4”).
4. Inserte el alambre a través del tubo guía de entrada (4),
sobre el rodillo impulsor (3), y dentro del tubo guía de salida (5).
Axe de bobine
de fil en option
S'assurer que cet ergot s'engage dans le trou de la bobine de fil.
Vers l'entraînement de fil
On doit enfoncer la bobine de fil à fond sur l'axe pour que l'ergot de l'axe la maintienne en place. La bobine de fil tourne vers la droite quand le fil se dévide.
Note : On doit régler le frein quand une bobine de fil est installée. Quand le frein est bien réglé, la bobine doit tourner normalement mais pas en roue libre.
Bobine de fil de 8 po
RÉGLAGE DU FREIN À FRICTION
1. La bobine de fil en place, s’assurer qu’elle tourne nor­malement, mais pas en roue libre.
2. Pour serrer le frein, tourner l’écrou à oreilles vers la droite
par quarts de tour jusqu'à ce que la bobine ne tourne plus en roue libre.
3. Pour desserrer le frein, tourner l’écrou à oreilles vers la gauche par quarts de tour jusqu’à ce que la bobine tourne librement, mais pas en roue libre.
ENFILAGE DU FIL
(Voir la figure 2 ã la page suivante)
1. Relâcher le bras de pression à ressort (1), faire tourner
le bras du galet mené (2) en l'écartant du galet d'en­traînement du dévidoir (3). S'assurer que la grosseur de la gorge en position de dévidage sur le galet d'en­traînement convient pour le diamètre de fil utilisé.
2. Détacher délicatement l'extrémité du fil de la bobine.
Pour empêcher que la bobine ne se dévide, maintenir la tension sur le fil jusqu'à l'étape 5.
3. Couper la partie tordue du fil et redresser les 4 premiers
pouces (100 mm).
4. Enfiler le fil dans le tube guide d'entrée (4), le faire
passer sur le galet d'entraînement (3) et dans le tube guide de sortie (5).
17
OPERATION
OPERACIÓN FONCTIONNEMENT
2
1
5
3
5. Close the idle roll arm and latch the spring loaded pres­sure arm (2) in place . Rotate the spool counterclock­wise if required in order to take up extra slack in the wire.
6. The idle roll pressure adjustment wing nut is normally set for mid-position on the pressure arm threads. If feed­ing problems occur because the wire is flattened exces­sively, turn the pressure adjustment counter-clockwise to reduce distortion of the wire. Slightly less pressure may be required when using 0.023 – 0.025” (0,6 mm) wire. If the drive roll slips while feeding wire, the pres­sure should be increased until the wire feeds properly.
WARNING
4
The Wire Drive Feed Roll can accommodate two wire sizes by flipping the wire drive feed roll over.
Figure 2 Figura 2
2
1
5
3
5. Cierre el brazo del rodillo de presión y ajuste correcta­mente el brazo de presión con resorte (2). Si es nece­sario, gire la bobina hacia la izquierda para estirar más el alambre.
6. Frecuentemente, la tuerca de mariposa de ajuste de presión del rodillo se coloca en la parte media de las roscas del brazo de presión. Si se presentan proble­mas de alimentación debido a que el alambre se aplana excesivamente, gire el ajuste de presión hacia la izquierda para reducir la distorsión del alambre. Tal vez se requiera un poco menos de presión al utilizar alam­bre de 0.6 mm (0.023 – 0.025”) . Si el rodillo impulsor se mueve mientras se alimenta el alambre, la presión deberá incrementarse hasta que la alimentación de alambre sea la adecuada.
ADVERTENCIA
4
El Rodillo Impulsor puede ajustarse a dos calibres de alambre vol­teando el rodillo impul­sor.
2
1
5
3
5. Refermer le bras du galet mené et verrouiller le bras de pression à ressort (2). S'il y a lieu, faire tourner la bobine vers la gauche afin de rattraper le mou du fil.
6. L'écrou à ailettes de réglage de la pression du galet mené est normalement réglé pour la position moyenne sur les filets du bras de pression. S'il y a un problème de dévidage parce que le fil est trop aplati, desserrer la vis (pour les gauchers) pour réduire la déformation du fil. Une pression légèrement inférieure peut être néces­saire quand on utilise le fil de 0,023 à 0,025 po (0,6 mm). Si le galet d'entraînement patine lors du dévidage du fil, on doit augmenter la pression jusqu'à ce que le fil se dévide correctement.
AVERTISSEMENT
4
Le galet d'entraînement du fil peut recevoir deux grosseurs de fil si on le fait basculer.
Figure 2
When inching the welding wire, the drive rolls, the gun connector block and the gun contact tip are electrically energized relative to work and ground and remain ener­gized for several seconds after the gun trigger is released.
-------------------------------------------------------------------------------
Cuando se desplaza alambre de soldadura, los rodillos impulsores, el bloque conector de la antorcha y la punta de contacto de la misma se energizan eléctricamente en relación con el trabajo y la tierra, y permanecen ener­gizados durante varios segundos después de liberar el gatillo de la antorcha.
-------------------------------------------------------------------------------
18
Quand on fait avancer le fil de soudage par à-coups, les galets d'entraînement, le bloc connecteur du pistolet et le tube contact du pistolet sont sous tension par rapport à la pièce et à la terre et restent sous tension pendant plusieurs secondes après que l'on ait relâché la gâchette du pistolet.
-------------------------------------------------------------------------------
OPERATION
OPERACIÓN FONCTIONNEMENT
7. Remove nozzle and contact tip from end of gun.
Gun Handle
Gas Diffuser/ Contact Tip
Nozzle
8. Turn the Weld-Pak 100HD ON (“I”).
9. Straighten the gun cable assembly.
10. Depress the gun trigger switch and feed welding wire through the gun and cable. (Point gun away from your­self and others while feeding wire.) Release gun trigger after wire appears at end of gun.
11. Turn the Weld-Pak 100HD OFF (“O”).
12. Replace contact tip and nozzle.
13. Cut the wire off 1/4” – 3/8” (6 – 10 mm) from the end of the tip. The Weld-Pak 100HD is now ready to weld.
MAKING A WELD
1. Set the Voltage (“V”) and Wire Speed (“olo’”) controls to the settings suggested for the welding wire and base metal thickness being used. Refer to Applications chart on the inside of the wire drive compartment door.
2. Check that the polarity is correct for the welding wire being used.
7. Retire la tobera y la punta de contacto del extremo de la antorcha.
Manija de la antorcha
Difusor de gas/ Punta de contacto
Tobera
8. ENCIENDA (“I”) la Weld-Pak 100HD.
9. Enderece el ensamble del cable de la antorcha. Aplane el interruptor del gatillo de la antorcha y alimente
10. el alambre de soldadura a través de la antorcha y el cable. (Para que usted y los demás no corran riesgos, dirija la antorcha hacia otro lado mientras se realiza la ali­mentación de alambre). Cuando aparezca el alambre en el extremo de la antorcha, deje de presionar el gatillo.
11. APAGUE (“O”) la Weld-Pak 100HD.
12. Reinstale la punta de contacto y la tobera.
13. Corte el alambre 6 – 10 mm (1/4” – 3/8”) en el extremo de la punta. Al finalizar estos pasos, la Weld-Pak 100 HDdeberá estar lista para soldar.
CÓMO REALIZAR UNA SOLDADURA
1. Programe los controles del Voltaje (“V”) y de la Velocidad del Alambre (“olo”) conforme a los parámet­ros que se sugieren para el alambre de soldadura y el grosor de metal base que se están utilizando. Consulte el diagrama de Aplicaciones que se encuentra en la cara interior de la puerta del compartimiento del impul­sor de alambre.
2. Verifique que la polaridad sea correcta para el alambre de soldadura que se está utilizando.
7. Démonter la buse et le tube contact de l'extrémité du pistolet.
Poignée du pistolet
Diffuseur de gaz/tube contact
Buse
8. Mettre la Weld-Pak 100HD en marche (“I”).
9. Redresser le pistolet et son câble.
10. Appuyer sur l'interrupteur à gâchette du pistolet et faire avancer le fil de soudage dans le pistolet et le câble. (Ne pas pointer le pistolet vers soi ou vers d'autres per­sonnes pendant qu'on dévide le fil.) Relâcher la gâchette du pistolet dès que le fil apparaît à l'extrémité du pistolet.
11. Arrêter la Weld-Pak 100HD (“O”).
12. Replacer le tube contact et la buse.
13. Couper le fil entre 1/4 et 3/8 po (6 et 10 mm) de l'ex­trémité du tube contact. La Weld-Pak 100HD est main­tenant prête pour le soudage.
RÉALISATION D'UNE SOUDURE
1. Effectuer les réglages de tension (“V”) et de vitesse de dévidage (“olo”) recommandés en fonction du fil de soudage et de l'épaisseur du métal de base. Voir le tableau d'applications à l'intérieur de la porte du com­partiment du dévidoir.
2. Vérifier que la polarité correspond au fil de soudage util­isé.
19
WORKPIECE
GUN CABLE
ARC
WORK CLAMP
OPERATION OPERACIÓN FONCTIONNEMENT
WORKPIECE
GUN CABLE
ARC
WORK CLAMP
WORKPIECE
GUN CABLE
A
RC
W
ORK CLAMP
Figure 3 Figura 3
3. Connect work clamp to metal to be welded. Work clamp must make good electrical contact to the workpiece. The workpiece must also be grounded as stated in “Arc Welding Safety Precautions” in the beginning of this manual.
4. Position gun over joint. End of wire may be lightly touch­ing the work.
5. Lower welding helmet, depress gun trigger, and begin welding. Hold the gun so the contact tip to work distance is about 3/8 inch (10 mm).
6. To stop welding, release the gun trigger and then pull the gun away from the work after the arc goes out.
7. When no more welding is to be done, close valve on gas cylinder (if used), momentarily operate gun trigger to release gas pressure, and turn off the Weld-Pak 100HD.
CABLE DE LA ANTORCHA
PIEZA DE TRABAJO
ARCO
PINZA DE TRABAJO
3. Conecte la pinza de trabajo al metal que se soldará. La pinza de trabajo deberá tener un buen contacto eléctri­co con la pieza de trabajo. Asimismo, la pieza de tra­bajo deberá aterrizarse, según se establece al principio de este manual en “Precauciones de Seguridad de la Soldadura por Arco”.
4. Coloque la antorcha sobre la unión. El extremo del alambre puede tocar ligeramente el trabajo.
5. Baje la careta, aplane el gatillo de la antorcha e inicie la soldadura. Sujete la antorcha para que la distancia entre la punta de contacto y el trabajo sea de 10 mm (3/8 pulgadas) aproximadamente.
7. Cuando no vaya a seguir soldando, cierre la válvula del cilindro de gas (si utiliza uno), opere momentáneamente el gatillo de la antorcha para liberar la presión del gas y apague la Weld-Pak 100HD.
CÂBLE DU PISTOLET
PIÈCE À SOUDER
CONNECTEUR DE PIÈCE
ARC
Figure 3
3. Fixer le connecteur de pièce au métal à souder. Le con­necteur de pièce doit assurer un bon contact électrique avec la pièce à souder. La pièce à souder doit égale­ment être mise à la terre comme on l'explique dans les mesures de sécurité au début du manuel.
4. Placer le pistolet au-dessus du joint à souder. L'extrémité du fil peut légèrement toucher la pièce.
Abaisser le masque, appuyer sur la gâchette du pistolet et
5. commencer à souder. Tenir le pistolet de façon que l'é­cartement tube contact-pièce soit d'environ 3/8 po (10 mm).
6. Pour arrêter de souder, relâcher la gâchette du pistolet puis éloigner le pistolet de la pièce une fois que l'arc est éteint.
CLEANING TIP AND NOZZLE
Clean the contact tip and nozzle to avoid arc bridging between the nozzle and contact tip which can result in a shorted nozzle, poor welds and an overheated gun. Hint: Anti-stick spray or gel, available from a welding supply dis­tributor, may reduce buildup and aid in spatter removal.
LIMPIEZA DE LA PUNTA Y LA TOBERA
Limpie la punta de contacto y la tobera para evitar arcos eléctricos entre las mismas, ya que esto podría provocar una tobera con corto, soldaduras deficientes y sobrecalen­tamiento de la antorcha. Sugerencia: Un rociador o gel anti­adherente, disponible con los distribuidores de artículos de soldadura, puede reducir la acumulación y ayudar a limpiar las salpicaduras.
20
NETTOYAGE DU TUBE CONTACT ET DE LA BUSE
Nettoyer le tube contact et la buse pour éviter que l'arc ne s'établisse entre la buse et le tube contact, ce qui peut court­circuiter la buse, donner des soudures de mauvaise qualité et surchauffer le pistolet. Conseils pratiques : le produit anti­collage en aérosol ou en gel, vendu par un distributeur de fournitures de soudage, peut réduire l'accumulation de pro­jections et faciliter le nettoyage.
OPERATION
OPERACIÓN FONCTIONNEMENT
PROCESS GUIDELINES
Refer to the Application chart on the inside of the wire feed compartment door for information on setting the Weld-Pak 100HD for mild steel.
The Weld-Pak 100HD is also suitable for .035" aluminum wire and .030" stainless wire. Refer the Table below for rec­ommended procedure settings. (Requires K610-1 MIG Conversion Kit and K664-1 Aluminum - Stainless Feeding Kit.)
WARNING
It is important when changing between welding with steel wire and aluminum to exchange feeding compo­nents due to the lubricant applied to steel wire. Failure to do so may result in contaminated welds when welding aluminum.
-------------------------------------------------------------------------------
MIG Shielding Process Wire Gas 16 ga 14 ga 12 ga 10 ga
DC+ .035 Dia 100% Argon B-5 D-7 D-9 D-9
4043 Al Wire
DC+ .035 Dia 100% Argon B-5 C-7 D-9 D-10
5356 Al Wire
DC+ .030 Dia 98% Argon/ A-3 C-6 D-7.5 D-7.5
308L 2% Oxygen Stainless Wire
Voltage-Wire Speed
INSTRUCCIONES DEL PROCESO
La Weld-Pak 100HD también es adecuada para alambre de aluminio de 0.9 mm (0.035") y alambre inoxidable de 0.8 mm (0.030"). Consulte la siguiente Tabla para conocer los parámetros del procedimiento recomendado. (Se requiere un Juego de Conversión MIG K610-1 y un Juego de Alimentación de Aluminio-Inoxidable K664-1.)
Al cambiar de una alimentación de alambre de acero a una de aluminio, es importante que se intercambien los componentes de la alimentación, debido al lubricante que se aplicó al alambre de acero. No hacerlo podría dar como resultado soldaduras contaminadas al soldar alu­minio.
-------------------------------------------------------------------------------
Proceso Gas Velocidad/Voltaje MIG Alambre protector de Alambre
16 ga. 14 ga. 12 ga. 10 ga.
CD+ Alambre Al 4043 Argón 100% B-5 D-7 D-9 D-9
(9 mm).035 de diámetro
CD+ Alambre Al 5356 Argón 100% B-5 C-7 D-9 D-10
(9 mm).035 de diámetro
CD+ Alambre inoxidable Argón 98%/ A-3 C-6 D-7,5 D-7,5
308L (8.5 mm). Oxígeno 2% .030 de diámetro
DIRECTIVES RELATIVES AU PROCÉDÉ
Voir le tableau d'applications à l'intérieur de la porte du com­partiment du dévidoir pour obtenir des informations sur le réglage de la Weld-Pak 100HD pour le soudage des aciers doux. La
Weld-Pak 100HD minium de 0,035 po et en acier inoxydable de 0,030 po. Voir le tableau ci-après pour les réglages recommandés. (Nécessite un nécessaire de conversion MIG K610-1 et un nécessaire de dévidage aluminium-acier inoxydable K664-1.)
Quand on remplace le fil de soudage en acier par le fil en aluminium il est important de remplacer également les composants de dévidage en raison du lubrifiant qui est utilisé sur le fil en acier. Sinon, les soudures sur l'alu­minium peuvent être contaminées.
-------------------------------------------------------------------------------
Fil pour Gaz de procédé MIG protection
C.C.+ Fil Al 4043 100% argon B-5 D-7 D-9 D-9
0,035 po Ø
C.C.+Fil Al 5356 100% argon B-5 C-7 D-9 D-10
0,035 po Ø
C.C.+Fil inox 308L 98% argon/ A-3 C-6 D-7,5 D-7,5
0,030 po Ø 2% oxygène
convient également pour le fil en alu-
AVERTISSEMENTADVERTENCIA
Tension/vitesse
de dévidage
16 épaiss. 14 épaiss. 12 épaiss. 10 épaiss.
CHANGING MACHINE OVER TO FEED OTHER WIRE SIZES
The Weld-Pak 100HD is shipped from the factory ready to feed 0.035” (0,9 mm) diameter cored wire. To operate the Weld-Pak 100HD with other sizes and types of wire, it is nec­essary to change the contact tip, drive roll and cable liner configuration. Refer to the MAINTENANCE section, for com­ponent configuration and replacement procedures.
CÓMO CAMBIAR LA MÁQUINA PARA ALIMENTAR OTROS TAMAÑOS DE ALAMBRE
De fábrica, la Weld-Pak 100 HDviene lista para alimentar alambre tubular de 0.9 mm (0.035”) de diámetro. Para oper­ar la Weld-Pak 100HD con otros tamaños y tipos de alambre, es necesario cambiar la punta de contacto, el rodillo impul­sor y la configuración de la guía de alambre. Consulte la sección de MANTENIMIENTOpara conocer la configuración de componentes y los procedimientos de reemplazo.
21
MODIFICATION DE LA MACHINE POUR DÉVIDER D'AUTRES DIAMÈTRES DE FIL
À sa sortie d'usine, laWeld-Pack 100HD est prête à dévider du fil fourré de 0,035 po (0,9 mm) de diamètre. Pour utiliser la Weld-Pak 100HD avec d'autres diamètres et types de fil, il est nécessaire de modifier la configuration du tube contact, du galet d'entraînement et du conduit intérieur. Voir la section ENTRETIEN qui donne les méthodes de remplacement et de configuration des composants.
OPERATION
OPERACIÓN FONCTIONNEMENT
LEARNING TO WELD
No one can learn to weld simply by reading about it. Skill comes only with practice. The following pages will help the
inexperienced operator to understand welding and develop this skill. For more detailed information, order a copy of “New Lessons in Arc Welding” listed at the end of this manual.
THE ARC-WELDING CIRCUIT
This machine’s welding circuit has a voltage output of 33 volts DC maximum. This voltage is quite low and is only pre­sent when the gun trigger is depressed.
To weld, the work clamp must be tightly connected to clean base metal. Remove paint, rust, dirt or oil as necessary and connect the work clamp as close as possible to the area you wish to weld. This helps prevent current from going through an unwanted path. Avoid allowing the welding circuit to pass through hinges, bearings, electronic components, or similar devices that can be damaged. See Figure 4. Always discon­nect electrical devices before welding upon them.
Electronic Components
APRENDIENDO A SOLDAR
Nadie puede aprender a soldar simplemente leyendo cómo hacerlo. La destreza se obtiene únicamente con la práctica.
Las siguientes páginas ayudarán al soldador sin experiencia a aprender y desarrollar habilidades de soldadura. Para obtener información específica, ordene una copia de “Nuevas Lecciones de Soldaduras por Arco” que aparece en la página 49 de este manual.
CIRCUITO DE SOLDADURA POR ARCO
El operador debe saber más de la soldadura por arco que sim­plemente conocer el arco. Debe saber cómo controlarlo y esto requiere cierto conocimiento del circuito de soldadura, así como del equipo que proporciona la corriente eléctrica utilizada en el arco. La Figura 3 ilustra el circuito de soldadura para una soldadora normal. El circuito se inicia cuando el cable de la antorcha se conecta a la máquina de soldar. La corriente fluye por el cable de la antorcha, la antorcha misma y la punta de contacto hacia el alambre y a través del arco. En el área de tra­bajo del arco, la corriente fluye a través del metal base hacia el cable de trabajo y de regreso a la máquina de soldar. Para que la corriente fluya, este circuito debe estar completo.
El circuito de soldadura de esta máquina tiene una salida máx­ima de voltaje de 33 voltios de CD. Este voltaje es particular­mente bajo y sólo se presenta cuando se aplana el gatillo de la antorcha.
Para soldar, la pinza de trabajo debe estar bien conectada al metal base limpio. Si es necesario, retire cualquier rastro de pintura, polvo o aceite, y conecte la pinza de trabajo lo más cerca posible del área que desea soldar. Esto ayuda a evitar que la corriente se desvíe. Evite que el circuito de soldadura pase a través de bisagras, rodamientos, componentes elec­trónicos o dispositivos similares que puedan dañarse. Vea la Figura 4. Siempre desconecte los dispositivos eléctricos antes de soldar en ellos.
Partes electrónicas
APPRENTISSAGE DU SOUDAGE
tence technique qu'avec la pratique. Les pages suivantes aideront le soudeur inexpérimenté à comprendre le soudage et à acquérir de l'expérience. Pour de plus amples ren­seignements, commander un exemplaire du manuel New Lessons in Arc Welding (voir à la fin du manuel).
LE CIRCUIT DE SOUDAGE À L'ARC
Les connaissances de l'opérateur en matière de soudage à l'arc ne doivent pas se borner à l'arc lui-même. Il doit savoir comment maîtriser l'arc et ceci implique une connaissance du circuit de soudage et du matériel qui fournit le courant électrique de l'arc. La figure 3 est un schéma du circuit de soudage d'une machine de soudage type. Le circuit de soudage débute au point de connexion du câble du pistolet à la machine de soudage. Le courant circule dans le câble du pistolet, dans le pistolet, dans le tube contact, dans le fil et dans l'arc. Du côté pièce de l'arc, le courant circule dans le métal de base, dans le câble de retour jusqu'à la machine. Ce circuit doit être complet pour que le courant puisse s'é­couler.
Le circuit de soudage de cette machine a une tension de 33 V c.c. maximum. Cette tension est très basse et n'est présente que quand on appuie sur la gâchette du pistolet.
Pour pouvoir souder, le connecteur de pièce doit être ferme­ment connecté au métal de base propre. Enlever s'il y a lieu la peinture, la rouille, la saleté ou l'huile afin d'obtenir un bon contact. Raccorder le connecteur de pièce le plus près pos­sible de la zone à souder. Cela permet d'empêcher que le courant ne prenne une trajectoire indésirable. Éviter que le circuit de soudage passe dans les charnières, les roule­ments, les composants électroniques ou les dispositifs sem­blables susceptibles d'être endommagés. Voir la figure 4. Toujours déconnecter les dispositifs électriques avant d'y effectuer des soudures.
Composants électroniques
Hinges
FIGURE 4
Bearings
Bisagras
FIGURA 4
22
Rodamientos
Charnières
FIGURE 4
Roulements
OPERATION
OPERACIÓN FONCTIONNEMENT
WARNING
Fumes and slag generated from Innershield type electrodes recom­mended for use with this welding machine can be toxic.
• Avoid contact with eyes and skin.
• Do not take internally.
• Keep out of reach of children.
• Follow all safety precautions found in this operating manual.
-------------------------------------------------------------------------------
The gun and cable assembly is held by the operator who guides the automatically fed wire along the joint, maintaining a contact tip to work distance of about 3/8 to 1/2 inch (10 – 12 mm) This is called electrical stickout. This electrical stick­out (ESO) must be properly maintained by the operator. The electric arc is made in the gap between the work and the tip end of a small diameter wire. When the power source is properly set, the arc gap is maintained automatically.
THE SELF-SHIELDED FCAW (FLUX CORE) WELDING ARC
Figure 5 illustrates the action taking place in the self shield­ed FCAW (Innershield) welding arc. It closely resembles what is actually seen while welding.
ADVERTENCIA
Los electrodos tipo Innershield que se recomiendan para esta soldadora pueden generar humos y residuos tóxicos.
Evite el contacto con los ojos y la piel.
•
• No toque las partes internas.
• Mantenga el equipo alejado del alcance de los niños.
• Siga todas las precauciones de seguridad que se encuentran en
-------------------------------------------------------------------------------
El operador sostiene la antorcha, y guía la alimentación de alambre automática a lo largo de la unión, manteniendo una distancia aproximada de 10 – 12 mm (3/8 a 1/2 pulgadas) entre la punta de contacto y el trabajo. Esto se llama punta elec­trizada de alambre (ESO) y el operador debe mantenerla ade­cuadamente. El arco eléctrico se origina en la abertura entre el trabajo y la punta de un alambre de diámetro pequeño. Cuando la fuente de poder se establece adecuadamente, la abertura del arco se mantiene automáticamente.
este manual de operación.
ARCO DE SOLDADURA FCAW (FLUX CORE)TUBULAR AUTOPROTEGIDO
La Figura 5 ilustra la acción que se lleva a cabo en el arco de soldadura (Innershield) FCAW autoprotegido. Es muy similar a lo que se observa en una soldadura real.
AVERTISSEMENT
Les fumées et le laitier produits par les fils-électrodes du type Innershield recommandés pour ce type de machine de soudage peuvent être toxiques.
• Éviter le contact avec les yeux et la peau.
• Ne pas inhaler.
• Tenir hors de portée des enfants.
• Suivre toutes les mesures de sécu­rité de ce manuel d'utilisation.
-------------------------------------------------------------------------------
L'opérateur tient le pistolet raccordé à son câble et guide le fil à alimentation automatique le long du joint à souder, en maintenant un écartement tube contact-pièce d'environ 3/8 à 1/2 po (10-12 mm). C'est la portée terminale. L'opérateur doit bien maintenir cette portée terminale. L'arc électrique est amorcé dans l'écartement entre la pièce et l'extrémité tube contact d'un fil de petit diamètre. Quand la source de courant est bien réglée, l'écartement de l'arc est maintenu automatiquement.
L'ARC DE SOUDAGE FCAW (FLUX CORE) AUTOPROTÉGÉ
La figure 5 illustre ce qui se passe dans l'arc de soudage FCAW (Innershield) autoprotégé. Cela représente bien ce que l'on voit réellement pendant le soudage.
Cored Wire
Protective Slag
Weld Metal
FIGURE 5
Burning of core materials inside wire electrode results in shield of gas.
Arc Stream
Alambre tubular
Escoria de protección
Metal soldado
FIGURA 5
23
El quemado de los mate­riales internos dentro del electrodo tubular origina el gas protector.
Flujo del arco
Fil fourré
Laitier de protection
Métal fondu
La fusion des substances de l'âme à l'intérieur du fil-électrode donne une protection gazeuse.
Colonne d'arc
FIGURE 5
OPERATION
OPERACIÓN
FONCTIONNEMENT
The “arc stream” is seen in the middle of the picture. This is the electric arc created by the electric current flowing through the space between the end of the wire electrode and the base metal. The temperature of this arc is about 6000°F, which is more than enough to melt metal. The arc is very bright, as well as hot, and cannot be looked at with the naked eye without risking painful injury. The very dark lens, specifi­cally designed for arc welding must be used with the hand or face shield whenever viewing the arc.
The arc melts the base metal and actually digs into it much as water through a nozzle on a garden hose digs into the earth. The molten metal forms a molten pool or crater and tends to flow away from the arc. As it moves away from the arc, it cools and solidifies.
The cored wire melts in the arc and tiny droplets of molten metal shoot across the arc into the molten pool. The wire sheath provides additional filler metal for the joint to fill the groove or gap between the two pieces of base metal.
The core materials also melt or burn in the arc and perform several functions. They make the arc steadier, provide a shield of smoke-like gas around the arc to keep oxygen and nitrogen in the air away from the molten metal, and provide a flux for the molten pool. The flux picks up impurities and forms the protective slag on top of the weld during cooling.
After running a weld bead, the slag may be removed with a chipping hammer and wire brush. This improves appearance and allows for inspection of the finished weld.
En la mitad de la figura se observa el “flujo del arco”. Este es el arco eléctrico creado a través de la corriente eléctrica que fluye por el espacio existente entre el extremo del electrodo tubular y el metal base. La temperatura de este arco es de 3,300°C (6,000°F) aproximadamente, que es más que sufi­ciente para fundir el metal. El arco es muy brillante y caliente, por lo que no puede observarse sin proteger los ojos ya que existe riesgo de lesión. Cuando sea necesario observarlo, deberán utilizarse con la careta los lentes obscuros diseñados específicamente para la soldadura por arco.
El arco funde el metal base y penetra en él, como el agua entra en la tierra cuando sale de una manguera para jardín. El metal fundido forma un charco de soldadura o cráter, y tiende a alejarse del arco. A medida que lo hace, se enfría y solidifica.
La función del electrodo tubular Innershield es mucho más que simplemente llevar corriente al arco. El alambre está compuesto de fundentes y/o ingredientes de aleación alrede­dor de los cuales se ha formado la vaina de acero.
El alambre tubular se funde en el arco y brotan pequeñas gotas de metal fundido que forman un charco de soldadura. La vaina de alambre proporciona metal adicional de relleno para la unión, a fin de llenar el hueco entre las dos piezas de metal base.
Los materiales tubulares también se funden o queman en el arco y tienen diversas funciones. Hacen que el arco sea más estable, proporcionan alrededor del mismo un revestimiento de gas similar al humo para alejar del material fundido el oxígeno y nitrógeno del aire, y brindan un fundente para el charco de soldadura. El fundente recoge las impurezas y forma una capa protectora en la parte superior de la soldadu­ra durante el enfriamiento.
Después de correr un cordón de soldadura, la capa puede removerse con un cincel y un cepillo de alambre. Esto mejo­ra la apariencia y permite revisar la soldadura terminada.
Ya que el tamaño de la máquina y las características de sali­da limitan la dimensión y el tipo de electrodo tubular que puede utilizarse, se recomienda para esta máquina el electro­do Innershield NR-211-MP de Lincoln de 0.9 y 1.2 mm (0.035” y 0.045”) para la Soldadura de Arco Tubular Autorevestido.
On voit la colonne d'arc au milieu du schéma. C'est l'arc élec­trique créé par le courant électrique qui circule dans l'espace entre l'extrémité du fil-électrode et le métal de base. La tem­pérature de cet arc est d'environ 6 000 °F (3 315 °C) et elle est donc plus que suffisante pour faire fondre le métal. L'arc est très brillant et très chaud et on ne peut pas le regarder à l'oeil nu sans risquer de subir des lésions douloureuses. On doit utiliser un oculaire très sombre spécialement conçu pour le soudage à l'arc avec le masque à serre-tête ou le masque à main chaque fois que l'on regarde l'arc.
L'arc fait fondre le métal de base et en fait le creuse, tout comme le jet d'eau d'un tuyau d'arrosage creuse la terre. Le métal fondu forme un bain de fusion ou un cratère et tend à s'éloigner de l'arc. En s'éloignant de l'arc, il se refroidit et se solidifie.
L'âme fond dans l'arc et de minuscules gouttelettes de métal fondu tombent, en traversant l'arc, dans le bain de fusion. La gaine fournit du métal d'apport supplémentaire pour remplir la préparation ou l'écartement entre les deux pièces du métal de base.
Après avoir déposé un cordon de soudure, on peut détacher le laitier en utilisant un marteau à piquer et une brosse métallique. Ceci améliore l'aspect et permet de mieux inspecter la soudure finie.
Étant donné que la grosseur de la machine et les caractéris­tiques de sortie limitent le diamètre et le type de fil-électrode que l'on peut utiliser, on recommande d'utiliser le fil-électrode Innershield NR-211-MP de Lincoln de 0,035 et de 0,045 po (0,9 et 1,2 mm) pour le procédé FCAW autoprotégé avec cette machine.
THE GMAW (MIG) WELDING ARC
Figure 6 illustrates the GMAW (MIG) welding arc. Solid wire does not contain fluxes or ingredients to form its own shield­ing and no slag forms to protect the molten weld metal. For this reason, a continuous even flow of shielding gas is need­ed to protect the molten weld metal from atmospheric conta­minants such as oxygen and nitrogen. Shielding gas is sup­plied through the gun and cable assembly, through the gas nozzle and into the welding zone.
ARCO DE SOLDADURA GMAW (MIG)
La Figura 6 ilustra el arco de soldadura GMAW (MIG). El alambre sólido no contiene fundentes o ingredientes que for­men su propio revestimiento ni tampoco se forma ninguna capa que proteja al metal de soldadura fundido. Por esta razón, se necesita un flujo continuo de gas protector para proteger el metal de soldadura fundido de los contaminantes atmosféricos, como el oxígeno y el nitrógeno. El gas pro­tector se suministra a través del ensamble de la antorcha y del cable, y pasa por la tobera de gas hacia la zona de sol­dadura.
24
L'ARC DE SOUDAGE GMAW (MIG)
La figure 6 illustre l'arc de soudage GMAW (MIG). Le fil plein ne contient pas de flux ou d'ingrédients pour former son autoprotection et aucun laitier ne se forme pour protéger le métal fondu. Pour cette raison, un écoulement continu et uniforme de gaz de protection est nécessaire pour protéger le métal fondu contre les contaminants atmosphériques comme l'oxygène et l'azote. Le gaz de protection circule dans le pistolet et le câble, dans la buse de gaz et dans la zone de soudure.
OPERATION
OPERACIÓN FONCTIONNEMENT
Gas nozzle Shielding gasSolid wire
electrode
Weld metal
Base metal
FIGURE 6
The recommended wire for Gas Metal Arc Welding (MIG) is Lincolnweld 0.025” (0.6 mm) L-56 electrode. Lincolnweld” L­56 is capable of welding a wide range of mild steels in all positions, however, more skill is required for out-of-position welding with the GMAW process.
PROCESS SELECTION
By gaining knowledge of the differences between the two processes, you will be able to select the best process for the job you have at hand. In selecting a process, you should con­sider:
For GMAW (MIG) Process
1. Is most of my welding performed on 16 gauge and lighter materials?
2. Can I afford the extra expense, space, and lack of porta­bility required for gas cylinders and gas supply?
3. Do I require clean, finished-looking welds?
If you have answered yes to all the above questions GMAW may be the process for you. If you have answered no to any of the above questions, then you should consider using the FCAW process.
Al comparar los procesos GMAW y FCAW puede observarse que la diferencia principal entre los mismos es el tipo de pro­tección que se utiliza. El proceso GMAW utiliza el gas como protección, por lo que se origina una Soldadura de Arco Metálico con Gas. El proceso FCAW utiliza la fundición y el quemado de los ingredientes tubulares como protección, y es por eso que se obtiene una Soldadura de Arco Tubular Autorevestido.
Tobera de gas Gas protectorElectrodo
sólido
Metal soldado
Metal base
FIGURA 6
Para la Soldadura de Arco Metálico con Gas (MIG) se recomienda el electrodo Lincolnweld L-56 de 0.6 mm (0.025”). El Lincolnweld L-56 es capaz de soldar una amplia gama de aceros dúctiles en todas las posiciones; sin embar­go, con el proceso GMAW se requiere mayor habilidad para la soldadura fuera de posición.
SELECCIÓN DEL PROCESO
Al aprender más sobre las diferencias existentes entre los dos procesos, usted podrá elegir el mejor para el trabajo que va a realizar. Al seleccionar el proceso, deberá considerar lo siguiente:
Para el Proceso GMAW (MIG)
1. ¿La mayoría de mi trabajo de soldadura se realiza con calibre 16 y materiales más ligeros?
2. ¿Puedo afrontar los gastos, el espacio adicional y la falta de portabilidad de los cilindros y del suministro de gas?
3. ¿Necesito soldaduras limpias y con buen acabado?
Si usted ha contestado sí a todas las preguntas anteriores, el proceso que le conviene es el GMAW. Si usted ha con­testado no a alguna de las preguntas anteriores, entonces usted deberá considerar utilizar el proceso FCAW.
25
Si l'on compare les procédés GMAW et FCAW, on peut con­stater que la différence principale entre eux réside dans le type de protection utilisé. Le procédé GMAW utilise un gaz protecteur d'où le nom de soudage à l'arc sous gaz avec fil plein. Le procédé FCAW utilise la fusion des ingrédients de l'âme du fil (fourré) pour la protection d'où son nom de soudage à l'arc avec fil fourré.
Buse de gaz Gaz de protectionFil-électrode
plein
Métal fondu
Métal de base
FIGURE 6
CHOIX DU PROCÉDÉ
Dans le cas du procédé GMAW (MIG)
1. Est-ce que j'effectue la plupart des travaux de soudage sur des matériaux de 16 d'épaisseur et plus minces?
2. Puis-je me permettre les dépenses supplémentaires et l'encombrement des bouteilles de gaz et des sources de gaz?
3. Dois-je effectuer des soudures nettes et présentant un bel aspect?
Si vous avez répondu oui à toutes les questions ci-avant, le procédé GMAW peut s'adresser à vous. Si vous avez répondu non à une des questions ci-avant, alors vous devriez envisager d'utiliser le procédé FCAW.
OPERATION
OPERACIÓN FONCTIONNEMENT
For FCAW (Innershield) Process
1. Do I want simplicity and portability?
2. Will welding be performed outdoors or under windy con­ditions?
3. Do I require good all position welding capability?
4. Will most welding be performed on 16 gauge and heav­ier, somewhat rusty or dirty materials?
5. Weld must be cleaned prior to painting.
COMMON METALS
Most metals found around the farm, small shop or home are low carbon steel, sometimes referred to as mild steel. Typical items made with this type of steel include most sheet metal, plate, pipe and rolled shapes such as channels and angle irons. This type of steel can usually be easily welded without special precautions. Some steels, however, contain higher carbon levels or other alloys and are more difficult to weld. Basically, if a magnet sticks to the metal and you can easily cut the metal with a file, chances are good that the metal is mild steel and that you will be able to weld the material. In addition, aluminum and stainless steel can be welded using the K664-1 Aluminum Welding Kit.
JOINT TYPES AND POSITIONS
Five types of welding joints are: Butt Welds, Fillet Welds, Lap Welds, Edge Welds and Corner Welds. See Figure 7.
Of these, the Butt Weld and Fillet Weld are the two most common welds.
Para el Proceso FCAW (Innershield)
1. ¿Necesito que sea sencillo y fácil de transportar?
3. ¿Requiero una capacidad de soldadura adecuada en
todas las posiciones?
4. ¿La mayoría de la soldadura se realizará en calibre 16 o mayor, así como en materiales oxidados o sucios?
5. La soldadura debe limpiarse antes de pintar.
METALES COMUNES
La mayoría de los metales que se encuentran en las granjas, talleres pequeños u hogares son de acero bajo en carbón, también conocido como acero dúctil. Algunos de los artícu­los más comunes que se fabrican con este tipo de acero son las hojas de metal, placas, tubos y formas laminadas, como canales y hierro angular. Este tipo de acero se puede soldar fácilmente sin tener precauciones especiales. Sin embargo, algunos aceros contienen niveles más altos de carbón u otras aleaciones, y son más difíciles de soldar. Básicamente, si un imán se adhiere al metal y éste puede cortarse fácilmente con una lima, entonces es probable que el metal sea acero dúctil y que usted pueda soldarlo. Además, el aluminio y el acero inoxidable se pueden soldar utilizando el Juego de Soldadura de Aluminio K664-1.
TIPOS DE UNIÓN Y POSICIONES
Los cinco tipos de unión de soldadura son: Soldadura a Tope, Soldadura de Filete, Soldadura de Empalme, Soldadura de Extremos y Soldadura de Esquinas. Vea la Figura 7.
De todas estas soldaduras, las más comunes son la Soldadura a Tope y la Soldadura de Filete.
Dans le cas du procédé FCAW (Innershield)
1. Est-ce que je recherche la simplicité et la portabilité?
2. Le soudage doit-il être effectué à l'extérieur ou dans le vent?
3. Ai-je besoin d'une bonne capacité de soudage toutes positions?
4. La plupart des travaux de soudage doivent-ils être effec­tués sur des tôles de 16 d'épaisseur ou plus, plus ou moins rouillées ou sales?
5. La soudure doit être nettoyée avant d'être peinte.
MÉTAUX COMMUNS
L'acier à bas carbone, que l'on appelle parfois acier doux, est l'acier que l'on trouve le plus fréquemment dans les fermes, dans les petits ateliers ou à la maison. Les principaux arti­cles faits dans ce type d'acier comprennent la plupart des tôles, des plaques, des tuyaux et des profilés laminés comme les profilés en U et les cornières. En général, on peut souder facilement ce type d'acier sans prendre des pré­cautions spéciales. Toutefois, certains aciers contiennent une forte teneur en carbone ou d'autres alliages et sont plus difficiles à souder. En règle générale si un aimant adhère au métal et que l'on peut facilement couper le métal avec une lime, il y a de fortes chances que le métal soit de l'acier doux et que vous soyez capable de le souder. De plus, on peut souder l'aluminium et l'acier inoxydable en utilisant le néces­saire de soudage de l'aluminium K664-1.
TYPES DE SOUDURES ET POSITIONS
Parmi celles-ci, la soudure bout à bout et la soudure d'angle sont les deux plus courantes.
Butt weld Lap weld
Edge weld Fillet weld Corner weld
FIGURE 7
Soldadura a Tope
Soldadura de Extremos
Soldadura de Empalme
Soldadura de Esquinas
Soldadura de Filete
FIGURA 7
26
Soudure bout à bout
Soudure sur chant Soudure d'angle Soudure en L
Soudure à clin
FIGURE 7
OPERATION
OPERACIÓN FONCTIONNEMENT
Butt Welds
Place two plates side by side, leaving a space approximate­ly one half the thickness of the metal between them in order to get deeper penetration.
Securely clamp or tack weld the plates at both ends, other­wise the heat will cause the plates to move apart. See Figure
8. Now weld the two plates together. Weld from left to right (if
right handed). Point the wire electrode down in the crack between the two plates, keeping the gun slightly tilted in the direction of travel. Watch the molten metal to be sure it dis­tributes itself evenly on both edges and in between the plates. This is referred to as the “pull technique”. On thin gauge sheet metal, use the “push technique”. See “Welding Techniques for GMAW (MIG) Process”.
FIGURE 8
Penetration
Unless a weld penetrates close to 100% of the metal thick­ness, a butt weld will be weaker than the material welded together. In the example shown in Figure 9, the total weld is only half the thickness of the material thus the weld is only approximately half as strong as the metal.
Soldadura a Tope
Coloque las dos placas una al lado de la otra, dejando un espacio de aproximadamente la mitad del ancho del metal entre ellas, con el fin de obtener una penetración más pro­funda.
Asegure las placas en ambos extremos con una pinza o con un punto de soldadura, ya que de otra manera el calor haría que las placas se separaran. (Vea la Figura 8).
Ahora, suelde las dos placas. Trabaje de izquierda a derecha (si es diestro). Coloque el electrodo tubular sobre la abertura entre las dos placas, manteniendo la antorcha lig­eramente inclinada en dirección de la trayectoria. Observe el metal fundido para asegurarse de que se distribuya equi­tativamente en ambos bordes y entre las placas. A esto se le conoce como “técnica de arrastre”. En hojas de metal del­gadas utilice la “técnica de empuje”. Vea “Técnicas de Soldadura para el Proceso GMAW (MIG)”.
FIGURA 8
Penetración
Si la soldadura no penetra casi el 100% del grosor del metal, entonces una soldadura a tope será más débil que el mate­rial soldado. En el ejemplo que se muestra en la Figura 9, la soldadura total penetró sólo la mitad del grosor del material, por lo que será aproximadamente la mitad de resistente que el metal.
Soudures bout à bout
Bien immobiliser les tôles au moyen de clames ou de soudures de pointage aux deux extrémités, pour ne pas que la chaleur sépare les deux tôles. Voir la figure 8.
Souder maintenant les deux tôles. Souder de gauche à droite (pour un droitier). Pointer le fil-électrode dans l'écarte­ment entre les deux pièces, en inclinant légèrement le pisto­let dans le sens du déplacement. Observer le métal fondu pour s'assurer qu'il se repartit de façon régulière sur les deux bords et entre les tôles. C'est ce que l'on appelle générale­ment la technique “en tirant”. Sur des tôles minces utiliser la technique “en poussant”. Voir “Techniques de soudage pour le procédé GMAW (MIG)”.
FIGURE 8
Pénétration
FIGURE 9
FIGURE 10
In the example shown in Figure 10, the joint has been weld­ed so that 100% penetration could be achieved. The weld, if properly made, is as strong as or stronger than the original metal.
FIGURA 9
FIGURA 10
En el ejemplo que se muestra en la Figura 10, la unión ha sido soldada para que pueda obtenerse un 100% de pene­tración. Si la soldadura se realiza adecuadamente, entonces será tan resistente como el metal original.
27
FIGURE 9
FIGURE 10
Dans l'exemple donné à la figure 10, l'assemblage a été soudé de façon à pouvoir obtenir une pénétration de 100 %. La soudure, si elle est bien réalisée, est aussi résistante sinon plus que le métal de base.
OPERATION
OPERACIÓN FONCTIONNEMENT
Fillet Welds
When welding fillet welds, it is very important to hold the wire electrode at a 45° angle between the two sides or the metal will not distribute itself evenly. The gun nozzle is generally formed at an angle to facilitate this. See Figure 11.
45°
FIGURE 11
Welding In The Vertical Position
Welding in the vertical position can be done either vertical-up or vertical-down. Vertical-up is used whenever a larger, stronger weld is desired. Vertical-down is used primarily on sheet metal 5/32” (3.9 mm) and under for fast, low penetrat­ing welds.
WARNING
Use of this unit on thicker materials than recommended may result in poor welds. The welds may “look” good, but may just be “sitting” on top, of the plate. This is called “Cold Casting” and will result in weld failure.
------------------------------------------------------------------------------
Vertical-up And Overhead Welding
The problem, when welding vertical-up, is to put the molten metal where it is wanted and make it stay there. If too much molten metal is deposited, gravity will pull it downwards and make it “drip”. Therefore, a certain technique has to be fol­lowed.
When welding out-of-position, run stringer beads. Don’t whip, break the arc, move out of the puddle, or move too fast in any direction. Use Wire Feed Speed (WFS) in the low portion of the range. The general technique and proper gun angle is illustrated in Figure 12.
Generally, keep the electrode nearly perpendicular to the joint as illustrated. The maximum angle above perpendicular may be required if porosity becomes a problem.
Soldadura de Filete
45°
FIGURA 11
Soldadura en Posición Vertical
La soldadura en posición vertical puede realizarse en forma ascendente o descendente. La soldadura vertical ascen­dente se utiliza cuando se desea una soldadura más resistente y grande. La soldadura vertical descendente se utiliza principalmente en hojas de metal de 3.9 mm (5/32”), o menores, cuando se desea una soldadura menos resistente y con menor penetración.
ADVERTENCIA
Utilizar esta unidad en materiales más gruesos que los recomendados puede dar como resultado soldaduras defectuosas. Las soldaduras pueden “verse bien”, pero tal vez sólo estén “por encima” de la placa. Esto se llama “Fundido en Frío” y provoca soldaduras defectuosas.
------------------------------------------------------------------------------
Soldadura Vertical Ascendente y Aérea
Cuando se suelda en forma vertical y ascendente, el proble­ma es colocar el metal derretido donde se desea, y lograr que permanezca en esa posición. Si se sedimenta demasi­ado metal derretido, la gravedad lo atraerá hacia la tierra y hará que “gotee”. Por lo tanto, deben seguirse ciertas técni­cas: Cuando suelda fuera de posición, corra rebordes extendi­dos. No opere el gatillo, interrumpa el arco, salga del charco de soldadura ni mueva demasiado rápido en cualquier direc­ción. Utilice la Velocidad de Alimentación de Alambre (WFS) en la parte más baja del rango. En la Figura 12 se muestra la técnica general y el ángulo de antorcha adecuado. Generalmente, mantenga el electrodo en posición casi per­pendicular a la unión, según se muestra en la figura. Si la porosidad se convierte en un problema, tal vez sea[COMMENT67] necesario un ángulo máximo que sobrepase al perpendicular.
28
Soudures d'angle
Quand on effectue des soudures d'angle, il est très important de tenir le fil-électrode à 45° entre les deux côtés, sinon le métal ne se repartit pas de façon régulière. La buse du pis­tolet est généralement biseautée pour faciliter la tâche. Voir la figure 11.
45°
FIGURE 11
Soudage en position verticale
Dans cette position, on peut souder soit en montant soit en descendant. On soude à la verticale en montant quand on veut obtenir une soudure plus large et plus résistante. On soude principalement à la verticale en descendant sur les tôles de 5/32 po (3,9 mm) et moins pour obtenir des soudures rapides et à faible pénétration.
AVERTISSEMENT
Si l'on utilise l'appareil sur des matériaux plus épais que ceux recommandés, il peut en résulter des soudures de mauvaise qualité. Les soudures peuvent avoir un bel aspect, mais être justes “posées” à la sur­face de la tôle. Il s'agit du “collage”, qui se traduit par une soudure défectueuse.
------------------------------------------------------------------------------
Soudage à la verticale en montant et au plafond
Quand on soude à la verticale en montant, le problème est de placer le métal fondu à l'endroit désiré et de l'y faire rester. Si l'on dépose trop de métal fondu, celui-ci est attiré vers le bas par gravité et il “s'égoutte”. Par conséquent, il faut suivre une certaine technique.
Quand on soude hors position, déposer des cordons étroits, ne pas effectuer des passes larges, ne pas éteindre l'arc, ne pas sortir du bain de fusion ou se déplacer trop rapide­ment dans un sens. Utiliser la vitesse de dévidage la plus basse de la gamme. La technique générale et le bon angle du pistolet sont illustrés à la figure 12.
En général, le fil-électrode doit demeurer le plus perpendic lairement possible par rapport au joint à souder comme on le voit sur l'illustration. L'angle maximum au-dessus de la perpendiculaire peut être nécessaire si la porosité devient un problème.
u-
OPERATION
PROPER GUN ANGLE FOR GMAW PROCESS WELDING IN THE VERTICAL UP POSITION
PROPER GUN ANGLE FOR FCAW PROCESS WELDING IN THE VERTICAL UP POSITION
PROPER GUN ANGLE FOR GMAW PROCESS WELDING IN THE VERTICAL UP POSITION
PROPER GUN ANGLE FOR FCAW PROCESS WELDING IN THE VERTICAL UP POSITION
PROPER GUN ANGLE FOR GMAW PROCESS WELDING IN THE VERTICAL UP POSITION
PROPER GUN ANGLE FOR FCAW PROCESS WELDING IN THE VERTICAL UP POSITION
OPERACIÓN FONCTIONNEMENT
FIGURE 12
Vertical-down Welding
Refer to Figure 13 Vertical-down welds are applied at a fast pace. These welds are therefore shallow and narrow and, as such, are excellent for sheet metal. Vertical-down welds may be applied to 5/32” (3.9 mm) and lighter material.
Use stringer beads and tip the gun in the direction of travel so the arc force helps hold the molten metal in the joint. Move as fast as possible consistent with desired bead shape.
The important thing is to continue lowering the entire arm as the weld is made so the angle of the gun does not change. Move the electrode wire fast enough that the slag does not catch up with the arc. Vertical-down welding gives thin, shal­low welds. It should not be used on heavy material where large welds are required.
ANGULO ADECUADO DE LA ANTORCHA PARA EL PROCESO DE SOLDADURA GMAW EN LA POSICIÓN VERTICAL ASCENDENTE
ANGULO ADECUADO DE LA ANTORCHA PARA EL PROCESO DE SOLDADURA FCAW EN LA POSICIÓN VERTICAL ASCENDENTE
FIGURA 12
Soldadura Vertical Descendente
Consulte la Figura 13. Las soldaduras verticales descendentes se aplican rápidamente. Por lo tanto, son estrechas y poco profundas, lo que las hace excelentes para las hojas metálicas. Las soldaduras verticales descendentes pueden aplicarse en materiales de 3.9 mm (5/32”) y más ligeros.
Utilice cordones extendidos e incline la punta de la antorcha en dirección de la trayectoria, para que la fuerza del arco ayude a mantener el metal fundido en la unión. Mueva lo más rápido posible y en forma congruente con la soldadura deseada.
Lo importante es seguir moviendo todo el brazo conforme se realiza la soldadura, para que el ángulo de la antorcha no cam­bie. Mueva el alambre tubular lo suficientemente rápido para que la escoria no haga contacto con el arco. La soldadura ver­tical descendente da como resultado soldaduras delgadas y uniformes. No deberá utilizarse este tipo de soldadura en materiales pesados, donde se requieren soldaduras mayores.
BON ANGLE DU PISTOLET POUR LE PROCÉDÉ GMAW À LA VERTICALE EN MONTANT
BON ANGLE DU PISTOLET POUR LE PROCÉDÉ FCAW À LA VERTICALE EN MONTANT
FIGURE 12
Soudage à la verticale en descendant
Voir la figure 13. On effectue les soudures à la verticale en descendant à un rythme rapide. Par conséquent ces soudures sont peu profondes et étroites et donc excellentes pour les tôles. Les soudures verticales en descendant peuvent être effectuées sur les tôles de 5/32 po (3,9 mm) et moins.
Effectuer des cordons étroits et pointer le pistolet dans le sens du déplacement de sorte que la force de l'arc permette de maintenir le métal fondu dans le joint. Déplacer le pistolet le plus rapidement possible selon la forme du cordon que l'on désire obtenir.
Il est important de continuer à baisser le bras lors de la réalisa­tion de la soudure de sorte que l'angle du pistolet ne change pas. Déplacer le fil-électrode suffisamment vite pour que le laitier ne rattrape pas l'arc. Le soudage à la verticale en descendant donne des soudures minces et peu profondes. On ne doit pas l'effectuer sur du métal épais qui nécessite des soudures larges.
FIGURE 13
FIGURA 13
29
FIGURE 13
OPERATION
OPERACIÓN FONCTIONNEMENT
WELDING TECHNIQUES FOR THE SELF-SHIELDED FCAW PROCESS
Four simple manipulations are of prime importance when welding. With complete mastery of the four, welding will be easy. They are as follows:
1. The Correct Welding Position
Figure 14 illustrates the correct welding position for right handed people. (For left handed people, it is the oppo­site.)
Hold the gun (of the gun and cable assembly) in your right hand and hold the shield with your left hand.
When using the FCAW Process, weld from left to right. This enables you to clearly see what you are doing. Tilt the gun toward the direction of travel holding the elec­trode at an angle as shown in Figure 14.
FIGURE 14
2. The Correct Way To Strike An Arc
1. Be sure the work clamp makes good electrical con­tact to the work.
2. Position gun over joint. End of wire may be lightly touching the work.
3. Position face shield to protect face and eyes, close gun trigger, and begin welding. Hold the gun so that the contact tip to work distance is about 3/8 to 1/2 inch (10 – 12 mm).
4. To stop welding, release the gun trigger and the pull the gun away from the work after the arc goes out.
5. A ball may form at the tip end of the wire after weld­ing. For easier restrikes (with Innershield wire) the ball may be removed by feeding out a few inches of wire and simply bending the wire back and forth until it breaks off.
6. When no more welding is to be done, turn off the machine.
TÉCNICAS DE SOLDADURA PARA EL PROCESO FCAW DE SOLDADURA DE ARCO TUBULAR
Existen cuatro aspectos simples de vital importancia para soldar. Si se dominan completamente, soldar será muy fácil. Son los siguientes:
1. Posición Correcta para Soldar
La Figura 14 ilustra la posición correcta de soldadura para los diestros. (Para las personas zurdas, se hace lo contrario)
Sujete la antorcha (del ensamble de la antorcha y del cable) con su mano derecha, y con la izquierda sujete la careta.
Cuando se utilice el proceso FCAW, suelde de izquierda a derecha. Esto le permite ver claramente lo que está haciendo. Incline la antorcha hacia la trayectoria, suje­tando el electrodo en ángulo, según se muestra en la Figura 14.
FIGURA 14
2. Forma Correcta de Iniciar un Arco
1. Asegúrese de que la pinza de trabajo haga buen contacto eléctrico con la pieza de trabajo.
2. Coloque la antorcha sobre la unión. El extremo del alambre puede tocar ligeramente el trabajo.
3. Use la careta para proteger su cara y los ojos, aplane el gatillo de la antorcha y comience a soldar. Sujete la antorcha de tal forma que la distancia entre la punta de contacto y el trabajo sea de 10 – 12 mm (3/8 a 1/2 pulgadas) aproximadamente.
4. Para dejar de soldar, libere el gatillo y separe la antorcha del trabajo después de que se haya apa­gado el arco.
5. Después de soldar, tal vez se forme una pequeña bola en la punta del alambre. Para inicios de arco más sencillos (con alambre Innershield), la bola puede eliminarse desplazando un tramo de alambre y doblándolo hacia atrás y hacia adelante hasta que se rompa.
6. Cuando no vaya a soldar más, apague la máquina.
TECHNIQUES DE SOUDAGE POUR LE PROCÉDÉ FCAW AUTOPROTÉGÉ
Quatre simples manipulations sont très importantes quand on soude. Quand on les maîtrise complètement toutes les quatre, le soudage est facile. C'est :
1. La bonne position de soudage
La figure 14 illustre la bonne position de soudage pour les droitiers. (Pour les gauchers, c'est le contraire)
Tenir le pistolet (et son câble) dans la main droite et tenir le masque à main dans la main gauche.
Quand on utilise le procédé FCAW, souder de gauche à droite. Ceci permet de bien voir ce que l'on fait. Incliner le pistolet vers le sens du déplacement en maintenant le fil-électrode de biais comme on le voit à la figure 14.
FIGURE 14
2. La bonne façon d'amorcer l'arc
1. S'assurer que le connecteur de pièce (ou prise de masse) est bien connecté à la pièce.
2. Placer le pistolet au-dessus du joint à souder. L'extrémité du fil peut toucher légèrement la pièce.
3. Placer le masque de façon à se protéger le visage et les yeux, appuyer sur la gâchette du pistolet et commencer à souder. Tenir le pistolet de sorte que l'écartement tube contact-pièce soit d'environ 3/8 à 1/2 po (10-12 mm).
4. Pour arrêter le soudage, relâcher la gâchette du pis­tolet et tirer le pistolet pour l'éloigner de la pièce une fois que l'arc est éteint.
5. Une boule peut se former à l'extrémité du fil après le soudage. Pour faciliter le réamorçage (avec fil Innershield) on peut éliminer cette boule en dévidant quelques pouces de fil et en pliant simplement le fil en avant et en arrière jusqu'à ce qu'il se casse.
6. Quand les travaux de soudage sont terminés, arrêter la machine (“O”) .
30
OPERATION
OPERACIÓN FONCTIONNEMENT
3. The Correct Electrical Stickout (ESO)
The electrical stickout (ESO) is the distance from the end of the contact tip to the end of the wire. (See Figure 15.)
Once the arc has been established, maintaining the cor­rect ESO becomes extremely important. The ESO should be approximately 3/8 to 1/2 inch (10 to 12 mm) long.
Contact Tip
Wire Electrode
3/8 – 1/2” (10 – 12 mm) Electrical Stickout (ESO)
FIGURE 15
The easiest way to tell whether the ESO is the correct length is by listening to its sound. The correct ESO has a distinctive “crackling” sound, very much like eggs frying in a pan. A long ESO has a hollow, blowing or hissing sound. If the ESO is too short, you may stick the contact tip or nozzle to the weld puddle and/or fuse the wire to the contact tip.
4. The Correct Welding Speed
The important thing to watch while welding is the puddle of molten metal right behind the arc. See Figure 16. Do not watch the arc itself. It is the appearance of the pud­dle and the ridge where the molten puddle solidifies that indicates correct welding speed. The ridge should be approximately 3/8” (10 mm) behind the wire electrode.
Most beginners tend to weld too fast, resulting in a thin uneven, “wormy” looking bead. They are not watching the molten metal.
3. Punta Electrizada de Alambre (ESO) Correcta
La punta electrizada de alambre (ESO) es la distancia que hay entre el extremo de la punta de contacto y el extremo del alambre. (Vea la Figura 15).
Una vez que el arco se ha establecido, es muy importante mantener una distancia ESO correcta. La punta de alam­bre ESO debe ser de 10 a 12 mm de largo (3/8 a 1/2 pul­gadas) aproximadamente.
Punta de Contacto
Electrodo de alambre
La punta electrizada de alambre (ESO) 10-12 mm (3/89-1/2 pulg.)
FIGURA 15
La forma más fácil para saber si la punta de alambre ESO tiene la longitud correcta, es escuchando su sonido. Una punta de alambre ESO correcta tiene un sonido distintivo de “chisporroteo”, muy similar al que se produce cuando se fríen alimentos en una sartén. Una punta de alambre ESO larga tiene un sonido hueco o como de silbido. Si la ESO es muy corta, usted podría colocar la punta de contacto o la tobera en el charco de soldadura, y/o fusionar el alambre con la punta de contacto.
4. Velocidad Correcta de Soldadura
Mientras suelda, es importante observar el charco de metal derretido justo detrás del arco. Vea la Figura 16. No observe el arco directamente. La apariencia del charco y el reborde donde se solidifica es lo que indica la velocidad correcta de soldadura. El reborde detrás del electrodo tubular debe ser de 10 mm (3/8”) aproximadamente.
La mayoría de los principiantes tiende a soldar muy rápido, dando como resultado un cordón delgado, disparejo y con apariencia “ondulada”. Cuando esto sucede, significa que no están observando el metal derretido.
3. La bonne portée terminale
La portée terminale est l'écartement entre l'extrémité du tube contact et l'extrémité du fil. (Voir la figure 15)
Une fois que l'arc a été amorcé, il est très important de maintenir la bonne portée terminale. Elle doit faire envi­ron 3/8 à 1/2 po (10 à 12 mm) de longueur.
Tube contact
Fil-électrode
Portée terminale de 3/8 à 1/2 po (10 à 12 mm)
FIGURE 15
La meilleure façon de savoir si la portée terminale a la bonne longueur est d'écouter le son émis. La bonne portée terminale émet un “crépitement” distinctif, tout comme les oeufs que l'on fait frire dans une poêle. Une portée terminale longue émet un son creux, un souffle ou un sifflement. Si la portée terminale est trop courte le tube contact ou la buse peut coller dans le bain de fusion et/ou le fil peut fondre sur le tube contact.
4. La bonne vitesse de soudage
Quand on soude, il est important d'observer le bain de fusion juste en arrière de l'arc. Voir la figure 16. Ne pas regarder l'arc lui-même. C'est l'aspect du bain et la vague de solidification qui indiquent la bonne vitesse de soudage. La vague doit se situer à environ 3/8 po (10 mm) en arrière de l'électrode.
La plupart des débutants ont tendance à souder trop rapidement, et il en résulte un cordon mince et irrégulier ressemblant à un ver. Ils ne regardent pas le métal fondu.
Solidifying ridge
FIGURE 16
Molten puddle
Solidificación del reborde
FIGURA 16
31
Charco de soldadura
Vague de solidification
Bain de fusion
FIGURE 16
OPERATION
OPERACIÓN FONCTIONNEMENT
Helpful Hints
1. For general welding, it is not necessary to weave the arc. Weld along at a steady pace. You will find it easier.
2. When welding on thin plate, you will find that you will have to increase the welding speed, whereas when weld­ing on heavy plate, it is necessary to go more slowly in order to get good penetration.
3. When welding sheet metal 16 gauge (1.5 mm) and lighter, heat buildup may cause part warpage and burn through. One way to eliminate these problems is to use the back-stepping method illustrated in Figure 17.
First weld from A to B; then from C to A; then from D to C; then from E to D, and so on.
BACDE
Back-Stepping
FIGURE 17
Practice
The best way of getting practice is to perform the following exercise.
Consejos Útiles
1. Para soldaduras generales, no es necesario mover el arco. Suelde a un ritmo estable. Será más fácil en esta forma.
2. Cuando suelde sobre una placa delgada, se dará cuenta de que tiene que aumentar la velocidad de soldadura; por otro lado, al soldar sobre una placa gruesa, será necesario llevar un ritmo más lento para lograr una penetración adecuada.
3. Al soldar una placa de metal de calibre 16 (1.5 mm) o más ligera, la acumulación de calor puede ocasionar deforma­ciones y quemaduras. Una manera de eliminar estos prob­lemas es utilizar el método de pasos en retroceso que se muestra en la Figura 17.
La primera soldadura debe hacerse de A a B; después de C a A; luego de D a C; después de E a D y así sucesivamente.
BACDE
Método de Pasos en Retroceso
FIGURA 17
Práctica
La mejor manera de obtener práctica es realizando el siguiente ejercicio.
Recommandations utiles
1. Pour le soudage général, il n'est pas nécessaire de faire osciller l'arc. Souder à un rythme régulier. C'est plus facile.
2. Quand on soude des tôles minces, on s'aperçoit que l'on doit augmenter la vitesse de soudage, mais quand on soude des tôles épaisses, il est nécessaire d'aller plus lentement afin d'obtenir une bonne pénétration.
3. Quand on soude des tôles de 16 d'épaisseur (1,5 mm) et moins, un échauffement peut provoquer un gauchissement et un trou. La façon d'éliminer ces problèmes est d'utiliser la méthode dite à pas de pèlerin illustrée à la figure 17.
Commencer d'abord à souder de A à B, puis de C à A, puis de D à C, puis de E à D, etc.
BACDE
Méthode à pas de pèlerin
FIGURE 17
Pratique
La meilleure façon d'acquérir la pratique est d'effectuer l'exerci­ce suivant.
For the Weld-Pak 100HD, use the following:
Mild Steel 12 gauge or 1/8 inch
(3.0 mm)
Electrode 0.035" (0.9 mm)
NR-21 1-MP
Innershield Wire
V oltage Setting “V” D Wire Feed Speed “o|o” 3
Refer to Figure 18.
1. Learn to strike an arc by positioning the gun over the joint and touching the wire to the work.
2. Position face shield to protect face and eyes.
3. Depress gun trigger, hold gun so contact tip to work dis­tance is about 3/8 to 1/2 inch (10 to 12 mm) and the gun is at proper angle.
Para el Weld-Pak 100HD, utilice los following:
Acero dúctil Calibre 12 o 3.0 mm
(1/8 pulgadas)
Electrodo Alambre Innershield
de 0.9 mm (0.035”)
NR-211.MP
Programación de voltaje “V' D Velocidad de alimentación
de alambre “oIo” 3
Consulte la Figura 18
1. Aprenda a iniciar un arco colocando la antorcha sobre la unión y tocando el trabajo con el alambre.
2. Use la careta para proteger la cara y los ojos.
3. Aplane el gatillo de la antorcha; sujétela de tal forma que la distancia entre la punta de contacto y el trabajo sea de 10 a 12 mm (3/8 a 1/2 pulgadas) aproximadamente y la antor­cha se encuentre en el ángulo correcto.
32
Pour le Weld-Pak 100HD, utilisez les following:
Aciers doux 12 d'épaisseur ou
1/8 po (3 mm)
Fil-électrode Fil Innershield
NR-211-MP de 0,035
po (0,9 mm) Ø
Réglage de tension “V” D Vitesse de dévidage
du fil “o|o” 3
Voir la figure 18.
1. Apprendre à amorcer l'arc en plaçant le pistolet au-dessus du joint à souder et en faisant toucher le fil à la pièce.
2. Placer le masque de façon à se protéger le visage et les yeux.
3. Appuyer sur la gâchette du pistolet, tenir le pistolet de façon à obtenir un écartement tube contact-pièce d'environ 3/8 à 1/2 po (10 à 12 mm) et un bon angle du pistolet.
OPERATION
Contact Tip
Punta de contacto
Tube contact
ESO
Portée terminale
Punta Electrizada ESO
OPERACIÓN
Gun Angle
Angulo de pistola
Angle du pistolet
FIGURE 18
FONCTIONNEMENT
4. After you strike the arc, practice the correct electrical stickout. Learn to distinguish it by its sound.
5. When you are sure that you can hold the correct electri­cal stickout, with a smooth “crackling” arc start moving. Look at the molten puddle constantly, and look at the “ridge” where the metal solidifies.
6. Run beads on a flat plate. Run them parallel to the top edge (the edge farthest away from you). This gives you practice in running straight welds, and also gives you an easy way to check your progress. The 10th weld will look considerably better than the first weld.
WELDING TECHNIQUES FOR GMAW (MIG) PROCESS
Four simple manipulations are of prime importance when welding. With complete mastery of the four, welding will be easy. They are as follows:
1. The Correct Welding Position
Figure 19 illustrates the correct welding position for right handed people. (For left handed people, it is the oppo­site.)When GMAW (MIG) welding on sheet metal, it is important to use the “forehand” push technique.Hold the gun (of the gun and cable assembly) in your right hand and hold the shield with your left hand.
5. Cuando usted tenga la certeza de que puede mantener la punta electrizada de alambre correcta, inicie con un movimiento de arco suave y de “chisporroteo”. Observe continuamente el charco de soldadura y vigile el “rebor­de” donde se solidifica el metal.
6. Corra los cordones en una placa plana. Córralos parale­los al borde superior (el más alejado de usted). Esto le permite practicar soldaduras rectas, y también es una manera fácil de verificar su progreso. La décima sol­dadura se verá mucho mejor que la primera.
TÉCNICAS DE SOLDADURA PARA EL PROCESO GMAW (MIG)
Existen cuatro aspectos simples de vital importancia para soldar. Si se dominan completamente, soldar será muy fácil. Son los siguientes:
1. Posición Correcta para Soldar
La Figura 19 ilustra la posición correcta de soldadura para los diestros. (Para las personas zurdas, se hace lo contrario). Cuando se utiliza el proceso de soldadura GMAW (MIG) en una hoja de metal, es importante aplicar la técnica de empuje “hacia adelante”. Sujete la antorcha (del ensamble de la antorcha y del cable) con su mano derecha, y con la izquierda sujete la careta.
4. Après avoir amorcé l'arc, s'exercer à obtenir la bonne portée terminale. Apprendre à reconnaître la portée ter­minale au son.
5. Une fois que l'on est sûr d'avoir obtenu la bonne portée terminale, avec un arc régulier et “crépitant”, commencer à avancer. Observer constamment le bain de fusion et observer la vague de solidification.
6. Déposer des cordons sur une tôle plate, parallèlement au bord supérieur (le bord le plus éloigné de soi-même). On s'entraîne ainsi à effectuer des soudures droites et cela permet également de vérifier facilement ses progrès. Ainsi, la dixième soudure aura un bien meilleur aspect que la première.
TECHNIQUES DE SOUDAGE POUR LE PROCÉDÉ GMAW (MIG)
Quatre manipulations simples sont très importantes quand on soude. Quand on les maîtrise complètement toutes les quatre, le soudage est facile. C'est :
1. La bonne position de soudage
La figure 19 illustre la bonne position de soudage pour les droitiers. (Pour les gauchers, c'est le contraire). Quand on effectue le soudage GMAW (MIG) sur des tôles, il est important d'utiliser la technique “en poussant en avant”. Tenir le pistolet (et son câble) dans la main droite et tenir le masque à main dans la main gauche.
FIGURE 19
FIGURA 19
33
FIGURE 19
OPERATION
OPERACIÓN FONCTIONNEMENT
When using the GMAW process on light gauge material, weld from right to left (if you are right handed). This results in a colder weld and has less tendency for burn through.
2. The Correct Way To Strike An Arc
1. Be sure the work clamp makes good electrical con­tact to the work.
2. Position gun over joint. End of wire may be lightly touching the work.
3. Position face shield to protect face and eyes, close gun trigger, and begin welding. Hold the gun so that the contact tip to work distance is about 3/8 to 1/2 inch (10 – 12 mm).
4. To stop welding, release the gun trigger and pull the gun away from the work after the arc goes out.
5. A ball may form at the tip end of the wire after weld­ing. For easier restrikes, the ball may be removed by feeding out a few inches of wire and cutting off the end of the wire with wire cutters.
6. When no more welding is to be done, close the valve on the gas cylinder, momentarily operate the gun trigger to release gas pressure, then turn off the machine.
Contact Tip
Wire Electrode
ESO
Cuando se utiliza el proceso GMAW en un material delgado, suelde de derecha a izquierda (si es diestro). Esto da como resultado una soldadura más fría y disminuye las posibilidades de quemadura.
2. Forma Correcta de Iniciar un Arco
1. Asegúrese de que la pinza de trabajo haga buen con­tacto eléctrico con la pieza de trabajo.
2. Coloque la antorcha sobre la unión. El extremo del alambre puede tocar ligeramente el trabajo.
3. Use la careta para proteger su cara y los ojos, aplane el gatillo de la antorcha y comience a soldar. Sujete la antorcha de tal forma que la distancia entre la punta de contacto y el trabajo sea de 10 – 12 mm (3/8 a 1/2 pul­gadas) aproximadamente.
4. Para dejar de soldar, libere el gatillo y separe la antor­cha del trabajo después de que se haya apagado el arco.
5. Después de soldar, tal vez se forme una pequeña bola en la punta del alambre. Para inicios de arco más sen­cillos, la bola puede eliminarse desplazando un tramo de alambre y cortándolo con unas pinzas.
6. Cuando no vaya a soldar más, cierre la válvula del cilin­dro de gas, opere momentáneamente el gatillo de la antorcha para liberar la presión del gas, y después apague la máquina.
Punta
de contacto
Electrodo
de alambre
Punta Electrizada ESO
Quand on utilise le procédé GMAW sur des tôles minces, souder de droite à gauche (pour les droitiers). On obtient ainsi une soudure plus froide et on risque moins de trouer la pièce.
2. La bonne façon d'amorcer l'arc
1. S'assurer que le connecteur de pièce (ou prise de masse) est bien connecté à la pièce.
2. Placer le pistolet au-dessus du joint à souder. L'extrémité du fil peut toucher légèrement la pièce.
3. Placer le masque de façon à se protéger le visage et les yeux, appuyer sur la gâchette du pistolet et commencer à souder. Tenir le pistolet de sorte que l'écartement tube contact-pièce soit d'environ 3/8 à 1/2 po (10-12 mm).
4. Pour arrêter le soudage, relâcher la gâchette du pis­tolet et tirer le pistolet pour l'éloigner de la pièce une fois que l'arc est éteint.
5.
Une boule peut se former à l'extrémité du fil après le soudage. Pour faciliter le réamorçage on peut élimin­er
cette boule en dévidant quelques pouces et en
coupant l'extrémité du fil avec un coupe-fil.
6. Quand les travaux de soudage sont terminés, fer­mer le robinet de la bouteille, appuyer momentané­ment sur la gâchette du pistolet pour libérer la pres­sion du gaz, puis arrêter la machine (“O”).
Tube contact
Fil-électrode
Portée terminale
FIGURE 20
3. The Correct Electrical Stickout (ESO)
The electrical stickout (ESO) is the distance from the end of the contact tip to the end of the wire. See Figure 20.
Once the arc has been established, maintaining the cor­rect ESO becomes extremely important. The ESO should be approximately 3/8 to 1/2 inch (10 to 12 mm) long.
The easiest way to tell whether the ESO is the correct length is by listening to its sound. The correct ESO has a distinctive “crackling” sound, very much like eggs frying in a pan. A long ESO has a hollow, blowing or hissing sound. If the ESO is too short, you may stick the contact tip or nozzle to the weld puddle and/or fuse the wire to the contact tip.
FIGURA 20
3. Punta Electrizada de Alambre (ESO) Correcta
La punta electrizada de alambre (ESO) es la distancia que hay entre el extremo de la punta de contacto y el extremo del alambre. Vea la Figura 20.
Una vez que el arco se ha establecido, es muy importante mantener una punta de alambre ESO correcta. La distancia ESO debe ser de 10 a 12 mm de largo (3/8 a 1/2 pulgadas) aproximadamente.
La forma más fácil para saber si la punta de alambre ESO tiene la longitud correcta, es escuchando su sonido. Una punta de alambre ESO correcta tiene un sonido distintivo de “chisporroteo”, muy similar al que se produce cuando se fríen alimentos en una sartén. Una punta de alambre ESO larga tiene un sonido hueco o como de silbido. Si la distan­cia ESO es muy corta, usted podría colocar la punta de con­tacto o la tobera en el charco de soldadura, y/o fusionar el alambre con la punta de contacto.
34
FIGURE 20
3. La bonne portée terminale
La portée terminale est l'écartement entre l'extrémité du tube contact et l'extrémité du fil. Voir la figure 20.
Une fois que l'arc a été amorcé, il est très important de maintenir la bonne portée terminale. Elle doit faire envi­ron 3/8 à 1/2 po (10 à 12 mm) de longueur.
La meilleure façon de savoir si la portée terminale a la bonne longueur est d'écouter le son émis. La bonne portée terminale émet un “crépitement” distinctif, tout comme les oeufs que l'on fait frire dans une poêle. Une portée terminale longue émet un son creux, un souffle ou un sifflement. Si la portée terminale est trop courte le tube contact ou la buse peut coller dans le bain de fusion et/ou le fil peut fondre sur le tube contact.
OPERATION
OPERACIÓN FONCTIONNEMENT
4. The Correct Welding Speed
The important thing to watch while welding is the puddle of molten metal right behind the arc. See Figure 21. Do not watch the arc itself. It is the appearance of the pud­dle and the ridge where the molten Puddle solidifies that indicates correct welding speed. The ridge should be approximately 3/8” (10 mm) behind the wire electrode.
Most beginners tend to weld too fast, resulting in a thin, uneven, “wormy” looking bead. They are not watching the molten metal.
Molten puddle
Weld metal ridge
Base metal
FIGURE 21
Helpful Hints
1. For general welding, it is not necessary to weave the arc, neither forward or backward nor sideways. Weld along at a steady pace. You will find it easier.
2. When welding on thin plate, you will find that you will have to increase the welding speed, whereas when weld­ing on heavy plate, it is necessary to go more slowly in order to get good penetration.
3. When welding sheet metal 16 gauge (1.5 mm) and lighter, heat buildup may cause part warpage and burn through. One way to eliminate these problems is to use the back-stepping method illustrated in Figure 17.
4. Velocidad Correcta de Soldadura
Mientras suelda, es importante observar el charco de metal derretido justo detrás del arco. Vea la Figura 21. No observe el arco directamente. La apariencia del charco y el reborde donde se solidifica es lo que indica la velocidad correcta de soldadura. El reborde detrás del electrodo tubular debe ser de 10 mm (3/8”) aproximada­mente.
La mayoría de los principiantes tiende a soldar muy rápi­do, dando como resultado un cordón delgado, disparejo y con apariencia “ondulada”. Cuando esto sucede, sig­nifica que no están observando el metal derretido.
Charco de soldadura
Reborde de metal soldado
Metal base
FIGURA 21
Consejos Útiles
1. Para soldaduras generales, no es necesario mover el arco. Suelde a un ritmo estable. Será más fácil en esta forma.
2. Cuando suelde sobre una placa delgada, se dará cuen­ta de que tiene que aumentar la velocidad de soldadura; por otro lado, al soldar sobre una placa gruesa, será necesario llevar un ritmo más lento para lograr una pen­etración adecuada.
3. Al soldar una placa de metal de calibre 16 (1.5 mm) o más ligera, la acumulación de calor puede ocasionar deformaciones y quemaduras. Una manera de eliminar estos problemas es utilizar el método de pasos en retro­ceso que se muestra en la Figura 17.
4. La bonne vitesse de soudage
Quand on soude, il est important d'observer le bain de fusion juste en arrière de l'arc. Voir la figure 21. Ne pas regarder l'arc lui-même. C'est l'aspect du bain et la vague de solidification qui indiquent la bonne vitesse de soudage. La vague doit se situer à environ 3/8 po (10 mm) en arrière de l'électrode.
La plupart des débutants ont tendance à souder trop rapidement, et il en résulte un cordon mince et irrégulier ressemblant à un ver. Ils ne regardent pas le métal fondu.
Métal fondu
Vague de solidification
Métal de base
FIGURE 21
Recommandations utiles
1. Pour le soudage général, il n'est pas nécessaire de faire osciller l'arc ni vers l'avant ni vers l'arrière ni sur le côté. Souder à un rythme régulier. C'est plus facile.
2. Quand on soude des tôles minces, on s'aperçoit que l'on doit augmenter la vitesse de soudage, mais quand on soude des tôles épaisses, il est nécessaire d'aller plus lentement afin d'obtenir une bonne pénétration.
3. Quand on soude des tôles de 16 d'épaisseur (1,5 mm) et moins, un échauffement peut provoquer un gauchisse­ment et un trou. La façon d'éliminer ces problèmes est d'utiliser la méthode dite à pas de pèlerin illustrée à la fig­ure 17.
35
OPERATION
OPERACIÓN FONCTIONNEMENT
Practice
The best way of getting practice is to perform the following exercise.
For the Weld-Pak 100HD, use the following:
Mild Steel 16 gauge or 1/16 inch
(1.6 mm)
Electrode Lincolnweld 0.025 L-56
electrode
CO
2
Voltage Setting “V” C Wire Feed Speed “o|o” 4
Refer to Figure 18.
1. Learn to strike an arc by positioning the gun over the joint and touching the wire to the work.
2. Position face shield to protect face and eyes.
3. Depress gun trigger, hold gun so contact tip to work dis­tance Is about 3/8 to 1/2 inch (10 to 12 mm) and the gun is at proper angle.
4. After you strike the arc, practice the correct electrical stickout. Learn to distinguish it by its sound.
5. When you are sure that you can hold the correct electri­cal stickout, with a smooth “crackling” arc, start moving. Look at the molten puddle constantly,
6. Run beads on a flat plate. Run them parallel to the top edge (the edge farthest away from you). This gives you practice in running straight welds, and also gives you an easy way to check your progress. The 10th weld will look considerably better than the first weld. By constantly checking on your mistakes and your progress, welding will soon be a matter of routine.
Práctica
La mejor manera de obtener práctica es realizando el sigu­iente ejercicio.
Para el Weld-Pak 100HD, utilice los following:
Acero dúctil 1.6 mm
Electrodo Electrodo Lincolnweld
Programación de voltaje “V” C Velocidad de alimentación
de alambre “oIo” 4
Consulte la Figura 18.
2. Use la careta para proteger la cara y los ojos.
3. Deje de presionar el gatillo de la antorcha; sujétela de tal forma que la distancia entre la punta de contacto y el tra­bajo sea de 10 a 12 mm (3/8 a 1/2 pulgadas) aproxi­madamente y la antorcha se encuentre en el ángulo cor­recto.
5. Cuando usted tenga la certeza de que puede mantener
la punta electrizada de alambre correcta, inicie con un movimiento de arco suave y de “chisporroteo”. Observe continuamente el charco de soldadura.
6. Corra los cordones en una placa plana. Córralos parale­los al borde superior (el más alejado de usted). Esto le permite practicar soldaduras rectas, y también es una manera fácil de verificar su progreso. La décima sol­dadura se verá mucho mejor que la primera. Al vigilar constantemente sus errores y progreso, soldar pronto será una cuestión de rutina.
(Calibre 16 o 1/16 pulgadas)
0.025 L-56 CO
2
Pratique
La meilleure façon d'acquérir la pratique est d'effectuer l'ex­ercice suivant.
Pour le Weld-Pak 100HD, utilisez les following:
Aciers doux 16 d'épaisseur ou 1/16 po
Fil-électrode Fil-électrode Lincolnweld
Réglage de tension “V” C Vitesse de dévidage
du fil “o|o” 4
Voir la figure 18.
1. Apprendre à amorcer l'arc en plaçant le pistolet au­dessus du joint à souder et en faisant toucher le fil à la pièce.
2. Placer le masque de façon à se protéger le visage et les yeux.
3. Appuyer sur la gâchette du pistolet, tenir le pistolet de façon à obtenir un écartement tube contact-pièce d'envi­ron 3/8 à 1/2 po (10 à 12 mm) et un bon angle du pisto­let.
4. Après avoir amorcé l'arc, s'exercer à obtenir la bonne portée terminale. Apprendre à reconnaître la portée ter­minale au son.
5. Une fois que l'on est sûr d'avoir obtenu la bonne portée terminale, avec un arc régulier et “crépitant”, commencer à avancer. Observer constamment le bain de fusion.
(1,6 mm)
L-56 0,025
CO
2
36
OPERATION
OPERACIÓN FONCTIONNEMENT
TROUBLESHOOTING WELDS
Good welds have excellent appearance.

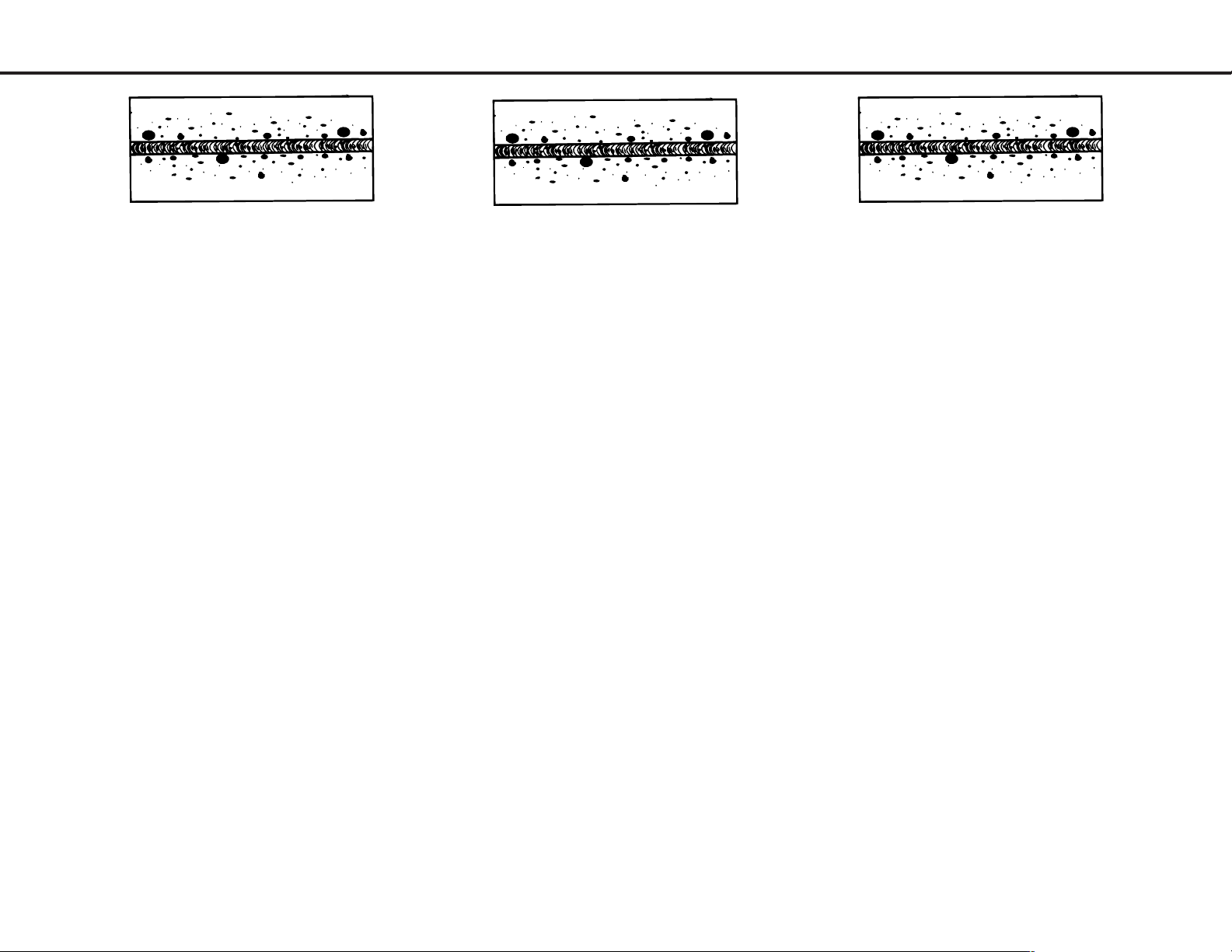

To Eliminate Porosity (in order of importance):
1. Turn on gas supply, if used
2. Decrease voltage.
3. Increase stickout.
4. Increase WFS (wire feed speed).
5. Decrease drag angle.
6. Decrease travel speed. NOTE: Always be sure the joint is free from moisture, oil,
rust, paint or other contaminants.
To Eliminate a Ropy Convex Bead
(in order of importance):
LOCALIZACIÓN DE AVERÍAS EN SOLDADURAS
Las soldaduras adecuadas tienen una excelente apariencia.
Para Eliminar la Porosidad (por orden de importancia):
1. Si se utiliza, encienda el suministro de gas.
2. Disminuya el voltaje.
3. Aumente la punta electrizada de alambre.
4. Aumente la velocidad de alimentación de alambre (WFS).
5. Disminuya el ángulo de avance.
6. Disminuya la velocidad de avance.
NOTA: Siempre asegúrese de que la unión no esté húmeda, ni tenga aceite, óxido, pintura o cualquier otro contaminante.
Para Eliminar los Cordones Convexos
(por orden de importancia):
CORRECTION DES DÉFAUTS DE SOUDAGE
Les bonnes soudures ont un aspect excellent.
Pour éliminer les soufflures (par ordre d'importance) :
1. Ouvrir la bouteille de gaz (le cas échéant).
2. Diminuer la tension.
3. Augmenter la portée terminale.
4. Augmenter la vitesse de dévidage (du fil).
5. Diminuer l'angle longitudinal.
6. Diminuer la vitesse de déplacement. NOTA: Toujours s'assurer que le joint est exempt d'humidité,
d'huile, de rouille, de peinture ou d'autres contaminants.
Pour ne pas obtenir un cordon très convexe
(par ordre d'importance):
1. Increase voltage.
2. Decrease stickout.
3. Decrease WFS (wire feed speed.
4. Decrease travel speed.
5. Decrease drag angle.
6. Check for correct gas, if used.
1. Incremente el voltaje.
2. Disminuya la punta electrizada de alambre.
4. Disminuya la velocidad de avance.
5. Disminuya el ángulo de avance.
6. Si se utiliza, verifique que el gas sea el correcto.
37
1. Augmenter la tension.
2. Diminuer la portée terminale.
3. Diminuer la vitesse de dévidage.
4. Diminuer la vitesse de déplacement.
5. Diminuer l'angle longitudinal.
6. Vérifier que l'on utilise éventuellement le bon gaz.
OPERATION
OPERACIÓN FONCTIONNEMENT
To Reduce Spatter (in order of importance):
1. Increase voltage.
2. Increase drag angle.
3. Decrease stickout.
4. Increase WFS (wire feed speed).
5. Decrease travel speed.
6. Check for correct gas, if used. To Correct Poor Penetration (in order of importance):
1. Decrease stickout.
2. Increase WFS (wire feed speed).
3. Increase voltage.
4. Decrease speed.
5. Decrease drag angle.
6. Check for correct gas, if used. If Arc Blow Occurs (in order of importance):
NOTE: Try different ground connection locations before adjusting procedures.
1. Decrease drag angle.
2. Increase stickout.
3. Decrease voltage.
4. Decrease WFS (wire feed speed.
5. Decrease travel speed.
To Eliminate Stubbing* (in order of importance):
1. Increase voltage
2. Decrease WFS (wire feed speed)
3. Decrease stickout
4. Increase drag angle * Stubbing occurs when the electrode drives through the
molten puddle and hits the bottom plate tending to push the gun up.
Proper Gun Handling
Most feeding problems are caused by improper handling of the gun cable or electrodes.
1. Do not kink or pull the gun around sharp corners
2. Keep the gun cable as straight as practical when weld­ing.
3. Do not allow dolly wheels or trucks to run over the cables.
4. Keep the cable clean.
6. Replace contact tip when it becomes worn or the end is fused or deformed.
Para Reducir las Salpicaduras (en orden de importancia):
1. Incremente el voltaje.
2. Incremente el ángulo de avance.
3. Disminuya la punta electrizada de alambre.
4. Incremente la velocidad de alimentación de alambre.
5. Disminuya la velocidad de alambre.
6. Si se utiliza, verifique que el gas sea el correcto.
Para Corregir una Penetración Defectuosa
(por orden de importancia):
1. Disminuya la punta electrizada de alambre.
2. Aumente la velocidad de alimentación de alambre (WFS).
3. Incremente el voltaje.
4. Disminuya la velocidad de avance.
5. Disminuya el ángulo de avance.
6. Si se utiliza, verifique que el gas sea el correcto. Si el Arco se Desvía (por orden de importancia):
NOTA: Pruebe ubicaciones diferentes de aterrizaje antes de ajustar los procedimientos.
1. Disminuya el ángulo de avance.
2. Aumente la punta electrizada de alambre.
3. Disminuya el voltaje.
4. Disminuya la velocidad de alimentación de alambre (WFS).
5. Disminuya la velocidad de avance.
Para Eliminar Intermitencia del Arco*
(por orden de importancia):
1. Incremente el voltaje.
2. Disminuya la velocidad de alimentación de alambre (WFS).
3. Disminuya la punta electrizada de alambre.
4. Incremente el ángulo de avance. * La intermitencia se presenta cuando el electrodo avanza por
el charco de soldadura y toca la base, lo que hace rebotar a la antorcha.
Manejo Adecuado de la Antorcha
La mayoría de los problemas de alimentación son ocasionados por el manejo inadecuado de la antorcha o de los electrodos.
1. No pase la antorcha sobre esquinas filosas.
2. Al soldar, mantenga el cable de la antorcha lo más recto posible.
3. No permita que pasen objetos o ruedas sobre los cables.
4. Mantenga limpio el cable.
5. El electrodo Innershield tiene una lubricación de superficie adecuada. Utilice únicamente electrodos limpios y sin oxi­dación.
6. Reemplace la punta de contacto cuando se desgaste o cuando el extremo se haya fundido o deformado.
38
Pour diminuer les projections (par ordre d'importance):
1. Augmenter la tension.
2. Augmenter l'angle longitudinal.
3. Diminuer la portée terminale.
4. Augmenter la vitesse de dévidage.
5. Diminuer la vitesse de déplacement.
6. Vérifier que l'on utilise éventuellement le bon gaz. Pour corriger la pénétration insuffisante (par ordre d'im-
portance) :
1. Diminuer la portée terminale.
2. Augmenter la vitesse de dévidage.
3. Augmenter la tension.
4. Diminuer la vitesse.
5. Diminuer l'angle longitudinal.
6. Vérifier que l'on utilise éventuellement le bon gaz. En cas de soufflage de l'arc (par ordre d'importance) :
NOTA : Essayer différents points de mise à la terre avant de modifier les modes opératoires.
1. Diminuer l'angle longitudinal.
2. Augmenter la portée terminale.
3. Diminuer la tension.
4. Diminuer la vitesse de dévidage.
5. Diminuer la vitesse de déplacement.
Pour éviter que le fil-électrode ne traverse le bain de fusion et touche à plusieurs reprises la tôle au-dessous*
(par ordre d'importance) :
1. Augmenter la tension.
2. Diminuer la vitesse de dévidage.
3. Diminuer la portée terminale.
4. Augmenter l'angle longitudinal. *Quand le fil-électrode traverse le bain de fusion et touche à
plusieurs reprises la tôle au-dessous, le pistolet a tendance à se relever.
Bon maniement du pistolet
La plupart des problèmes de dévidage sont dus à un mau­vais maniement du câble du pistolet ou du fil-électrode.
1. Ne pas plier ou tirer le pistolet sur des angles vifs.
2. Maintenir le câble du pistolet le plus droit possible quand on soude.
3.
Ne pas laisser les roues de chariot ou les camions passer sur les câbles.
4. Garder le câble propre.
5. Le fil-électrode Innershield a une bonne lubrification en surface. N'utiliser qu'un fil-électrode propre et exempt de rouille.
ACCESSORIES
ACCESSORIOS
ACCESSOIRES
OPTIONAL ACCESSORIES
1. K520 Utility Cart — Designed to transport the Lincoln family of small welders. Has provisions for mounting a single gas cylinder. Has front casters and large rear wheels. Handle height is easily adjustable. Bottom tray provided for tools and accessories. Easy assembly required; takes less than 15 minutes.
2. M15445 Spindle — Mounts onto standard spool shaft for 4" (100 mm) spools to provide for mounting 8" (200 mm) diameter spools with 2" (51 mm) I.D. and up to 2.2" (56 mm) wide.
3. K664-2 Aluminum Feeding Kit — This kit required for welding with .035 Aluminum wire. Included with this kit are a drive roll, gun liner and contact tip. It is important
when changing between welding with steel wire and aluminum to exchange these components due to the lubricant applied to steel wire. Failure to do so may result in contaminated welds when welding alu­minum.
See Maintenance section for instructions on installing drive roll, cable liner, contact tip and their proper config­uration.
4. K610-1 MIG Conversion Kit for the Complete kit for use with .025" (0.6 mm) electrode wire and either CO2or Argon-mixed gas. Includes .025-.030" (0.6-0.8 mm) cable liner, two .025" (0.6 mm) contact tips, gas nozzle, 2 lb. spool of .025" (0.6 mm) L-56 electrode, gas regulator, gas hose, regulator adapter for CO2cylin­ders and gas solenoid assembly, with all necessary hard­ware and easy instructions for installing gas solenoid. Use with .030" (0.8 mm) wire requires additional .030" (0.8 mm) contact tip and electrode wire.
See Maintenance section for instructions on installing drive roll, cable liner, contact tip and their proper config­uration.
Weld-Pak 100HD —
MIG CONVERSION
Several changes are needed to convert the unit for operation with the MIG (GMAW) process. The K610-1 MIG Conversion Kit for the Weld-Pak 100HD includes all the necessary accessories for this conversion and is provided for this pur­pose. The following conversions should be made using the contents of this kit:
ACCESORIOS OPCIONALES
1. Carro Multiusos K520 — Diseñado para transportar cualquier producto de la familia Lincoln de soldadoras pequeñas. Tiene los aditamentos para montar un cilindro de gas. Cuenta con ruedas frontales y ruedas más grandes en la parte posterior. La manija de altura puede ajustarse fácilmente. Tiene una charola en la parte inferior para colocar herramientas y accesorios. Su ensamble es sencillo y requiere menos de 15 minutos.
2. Eje M15445 — Se monta en el eje de bobina estándar para bobinas de 100 mm (4"), a fin de permitir el montaje de bobinas de 200 mm (8') de diámetro, con un D.I. de 51 mm (2”) y un ancho de hasta 56 mm (2.2").
3. Juego de Alimentación de Aluminio K664-2 — Este juego es necesario para soldaduras con alambre de alu­minio de .035. Incluye un rodillo impulsor, una guía de antorcha y una punta de contacto. Al cambiar de una ali-
mentación de alambre de acero a una de aluminio, es importante que se intercambien los componentes de la alimentación, debido al lubricante que se aplicó al alambre de acero. No hacerlo podría dar como resul­tado soldaduras contaminadas al soldar aluminio.
Vea la sección de Mantenimiento para conocer las instruc­ciones de instalación del rodillo impulsor, la guía de alam­bre, la punta de contacto y su configuración adecuada.
4. Juego de Conversión K610-1 para la —
Juego completo para utilizar con alambre de 0.6 mm (0.025”), y con gas de CO2o de mezcla de Argón. Incluye una guía de alambre de 0.6-0.8 mm (.025-.030"), dos pun­tas de contacto de 0.6 mm (0.025”), tobera de gas, bobina de 2 lb de 0.6 mm (.025”) de electrodo L-56, regulador de gas, manguera de gas, adaptador de regulador para los cilindros de CO2y ensamble de selenoide de gas con todo el hardware necesario, e instrucciones sencillas para la instalación del mismo. El uso con alambre de 0.8 mm (0.030”) requiere de una punta de contacto adicional de 0.8 mm (0.030”) y un alambre de electrodo.
Vea la sección de Mantenimiento para conocer las instruc­ciones de instalación del rodillo impulsor, guía de alambre, punta de contacto y su configuración adecuada.
Weld-Pak 100HD
CONVERSION A MIG
Se necesitan diversos cambios p[COMMENT100]ara convertir la unidad a una operación con el proceso MIG (GMAW). El Juego de Conversión MIG K610-1 para la incluye todos los accesorios necesarios para esta conversión y se proporciona con este fin. Deberán realizarse las sigu­ientes conversiones utilizando el contenido de este juego:
Weld-Pak 100HD
ACCESSOIRES EN OPTION
1. Chariot tout usage K520 — Conçu pour transporter la famille Lincoln des petits appareils de soudage. Prévu pour recevoir une seule bouteille de gaz. Est équipé de roulettes à l'avant et de grosses roues à l'arrière. La hau­teur de la poignée est facilement réglable. Plateau au fond du chariot pour les outils et accessoires. Se monte facilement en moins de 15 minutes.
2. Axe M15445 — Se monte sur l'arbre de bobine standard pour bobines de 4 po, prévu pour recevoir des bobines de 8 po (200 mm) de diamètre, de 2 po (51 mm) de diamètre intérieur jusqu'à 2,2 po (56 mm) de largeur.
3. Nécessaire de dévidage du fil d'aluminium K664-2 — Ce nécessaire permet de souder avec du fil en alumini­um de 0,035 Ø. Ce nécessaire comprend un galet d'en­traînement, un conduit intérieur et un tube contact.
Quand on remplace le fil de soudage en acier par le fil en aluminium il est important de remplacer égale­ment ces composants en raison du lubrifiant qui est appliqué sur le fil en aluminium. Sinon, les soudures sur l'aluminium peuvent être contaminées.
Voir la section Entretien qui donne des directives sur le montage du galet d'entraînement, du conduit intérieur, du tube contact et sur leur bonne configuration.
4. Nécessaire de conversion MIG K610-1 pour la Pak 100HD — électrode de 0,025 po (0,6 mm) Ø et avec CO2ou mélange de gaz avec argon. Comprend le conduit intérieur 0,025-0,030 po (0,6-0,8 mm), deux tubes con­tact 0,025 po (0,6 mm), une buse de gaz, une bobine de 2 lb de fil-électrode L-56 de 0,25 po (0,6 mm) Ø, un détendeur, un tuyau de gaz, un adaptateur de détendeur pour bouteilles de CO2et une électrovanne de gaz, avec toute la visserie nécessaire et des directives pour monter facilement l'électrovanne de gaz. Le fil de 0,03 po (0,8 mm) Ø nécessite un tube contact et un conduit intérieur supplémentaires de 0,030 po (0,8 mm).
Voir la section Entretien qui donne des directives sur le montage du galet d'entraînement, du conduit intérieur, du tube contact et sur leur bonne configuration.
Nécessaire complet à utiliser avec le fil-
Weld-
CONVERSION MIG
Plusieurs modifications sont nécessaires pour transformer l'appareil pour le procédé MIG (GMAW). Le nécessaire de conversion MIG K610-1 pour la Weld-Pak 100HD comprend tous les accessoires nécessaires pour cette conversion et est prévu à cet effet. On doit effectuer les conversions suiv­antes en utilisant les divers éléments de ce nécessaire :
39
ACCESSORIES
ACCESSORIOS
ACCESSOIRES
1. Install the gas solenoid. Complete instructions are includ­ed with the kit.
2. Change the output polarity to DC(+). See “Work Cable Installation” in Installation section for details.
3. Change drive roll orientation (if required) for the wire size selected. See “Changing Drive Roll” in Maintenance sec­tion for details.
4. Install the proper gun liner and tip for the wire size select­ed. See “Component Replacement” in Maintenance sec­tion for details.
5. Remove gasless nozzle (if installed) and install gas noz­zle. To remove, simply unscrew.
6. Load wire into machine and thread into gun and cable per “Welding Wire Loading” section.
CONFIGURATION OF COMPONENTS IN WIRE
FEEDING SYSTEM
Components shipped with Weld-Pak 100HD:
Contact Tip Cable Liner (M16291-6) Drive Roll
Components in K610-1 MIG Conversion Kit:•
Contact Tip• Cable Liner (M16291-2) Drive Roll
Components in K664-2 Aluminum or Stainless Kit*:
Contact Tip• Cable Liner (M18971-1) Drive Roll
• If .030 Solid wire feeding is desired obtain an S19726-2 Contact
Tip.
* It is important when changing between welding with steel wire and
aluminum to exchange feeding components due to the lubricant applied to steel wire. Failure to do so may result in contaminated welds when welding aluminum.
(S19726-3)
.035” (0.9mm) .035” (0.9mm)
(M16190) Large Knurled groove Small Smooth groove
.030/.035” (0.8/0.9mm) .023-.025 (0.6mm)
(S19726-1)
.025” (0.6mm) .030” (0.8mm)
(Not Included) Use Standard Drive Roll Small Smooth Groove
(S24221-1)
.035A (0.9mm) .035 (0.9mm)
(M19631)
1. Instale el selenoide de gas. Las instrucciones se incluyen en el juego.
2. Cambie la polaridad de salida a CD (+).Para mayor infor­mación, vea “Instalación del Cable de Trabajo” en la sec­ción de instalación.
3. Cambie la orientación del rodillo impulsor (si es necesario) de acuerdo con el tamaño de alambre que se haya selec­cionado. Para mayor información, vea “Cómo Cambiar el Rodillo Impulsor” en la sección de Mantenimiento.
4. Instale la guía de la antorcha y la punta adecuadas de acuerdo con el tamaño de alambre que se haya selec­cionado. Para mayor información, vea “Reemplazo de los Componentes” en la sección de Mantenimiento.
5. Retire la tobera normal (si la instaló) e instale la tobera de gas. Para retirarla, simplemente desatorníllela.
6. Coloque el alambre en la máquina, e introdúzcalo la antor­cha, de acuerdo con la sección “Instalación del Alambre de Soldadura”.
CONFIGURACIÓN DE LOS COMPONENTES DEL
SISTEMA DE ALIMENTACIÓN DE ALAMBRE
Con la
Weld-Pak 100HD
se envían los siguientes compo-
nentes:
Punta de Contacto
(S19726-3)
0.9mm (0.035”)
Guía de Alambre (M16291-6)
0.9mm (0.035”)
Rodillo Impulsor
(M16190) Ranura Estriada Grande de 0.8/0.9mm (0.030/0.035”) Ranura Lisa de 0.6mm (0.023-0.025”)
Los componentes del Juego de Conversión MIG K610-1 incluyen:•
Punta de Contacto•
(S19726-1)
0.6mm (0.025”)
Guía de Alambre (M16291-2)
0.8mm (0.030”)
Rodillo Impulsor
(No incluido) Utilice la Ranura Lisa Pequeña del Rodillo Impulsor
Los componentes del Juego para Aluminio o Acero Inoxidable K664-2 incluyen*:
Punta de Contacto•
(S24221-1)
0.9mm (0.035A)
Guía de Alambre
(M18971-1)
0.9mm (0.035”)
Rodillo Impulsor (M19631)
• Si desea una alimentación de alambre sólido de 0.8 mm (0.030”) consiga la punta de contacto S19726-2.
* Al cambiar de una alimentación de alambre de acero a una de alu-
minio, es importante que se intercambien los componentes de la ali­mentación, debido al lubricante que se aplicó al alambre de acero. No hacerlo podría dar como resultado soldaduras contaminadas al soldar aluminio.
40
2. Modifier la polarité de sortie sur c.c. (+). Voir “Installation du câble de retour” à la section Installation pour obtenir de plus amples détails.
4. Monter le conduit intérieur et le tube appropriés en fonc­tion du diamètre de fil choisi. Voir “Remplacement des composants” dans la section Entretien pour obtenir de plus amples détails.
5. Démonter la buse sans gaz (le cas échéant) et monter une buse de gaz. Pour démonter, dévisser simplement.
6. Charger le fil dans la machine et enfiler le fil dans le pis­tolet et le câble selon la section “Chargement du fil de soudage”.
CONFIGURATION DES COMPOSANTS DANS LE
SYSTÈME DE DÉVIDAGE
Composants expédiés avec la
Tube contact
Conduit intérieur
Galet d'entraînement
Composants dans le nécessaire de conversion MIG K610-1:•
Tube contact
Conduit intérieur
Galet d'entraînement Utiliser la gorge lisse étroite du galet d'entraînement standard
Composants dans le nécessaire aluminium ou acier inoxydable K664-2* :
Tube contact
Conduit intérieur
Galet d'entraînement
• Pour dévider le fil plein de 0,030 Ø se procurer un tube contact
F192726-2.
* Quand on remplace le fil en acier par le fil en aluminium il est impor-
tant de remplacer également ces composants en raison du lubrifiant qui est appliqué sur le fil en aluminium. Sinon, les soudures sur l'aluminium peuvent être contaminées.
(S19726-3)
0,035 po (0,9 mm) Ø
0,035 po (0,9 mm) Ø
Gorge moletée large 0,030/0,035 po (0,8/0,9 mm) Ø Gorge lisse étroite 0,023/0,025 po (0,6 mm) Ø
0,025 po (0,6 mm) Ø
0,030 po (0,8 mm) Ø
0,035A po (0,9 mm) Ø
0,035 po (0,9mm) Ø
(M16291-6)
(M16190)
• (S19726-1)
(M16291-2)
(Pas inclus)
•
(S24221-1)
(M18971-1)
(M19631)
Weld-Pak 100HD
:
MAINTENANCE
MANTENIMIENTO ENTRETIEN
SAFETY PRECAUTIONS
WARNING ADVERTENCIA
ELECTRIC SHOCK can kill.
• Disconnect input power by remov­ing plug from receptacle before working inside Weld-Pak 100HD. Use only grounded receptacle. Do not touch electrically “hot” parts inside Weld-Pak 100HD.
• Have qualified personnel do the maintenance and trouble shooting work.
-------------------------------------------------------------------------------
ROUTINE MAINTENANCE
POWER SOURCE COMPARTMENT
WIRE FEED COMPARTMENT
1. When necessary, vacuum accumulated dirt from gearbox and wire feed section.
2. Occasionally inspect the incoming guide tube and clean inside diameter is necessary.
3. Motor and gearbox have lifetime lubrication and require no maintenance.
FAN MOTOR
Has lifetime lubrication — requires no maintenance.
WIRE REEL SPINDLE
Requires no maintenance. Do not lubricate shaft.
PRECAUCIONES DE SEGURIDAD
LA DESCARGA ELÉCTRICA puede causar la muerte.
• Desconecte la energía de ali­mentación, retirando la clavija del enchufe antes de trabajar dentro de la Weld-Pak 100HD Utilice única­mente un enchufe aterrizado. No toque las partes eléctricamente “activas" dentro de la Weld-Pak 100HD.
• Sólo personal calificado deberá dar mantenimiento y realizar el trabajo de localización de averías.
-------------------------------------------------------------------------------
MANTENIMIENTO DE RUTINA
COMPARTIMIENTO DE LA FUENTE DE PODER
Dentro de la máquina no hay partes a las que el usuario pueda dar servicio! No intente dar servicio al área de la fuente de poder (fija) de la Weld-Pak 100HD. Si se presen­tan problemas, lleve la unidad a un Centro de Servicio Autorizado de Lincoln. NO se requiere mantenimiento.
COMPARTIMIENTO DE ALIMENTACIÓN DE ALAMBRE
1. Cuando sea necesario, elimine por aspiración la suciedad acumulada en la caja de engranajes y en la sección de alimentación de alambre.
2. Revise periodicamente el tubo guía de entrada y limpie el diámetro interno si es necesario.
3. El motor y la caja de engranajes tienen una lubricación de por vida y no requieren mantenimiento.
MOTOR DEL VENTILADOR
Tiene una lubricación por vida — no requiere mantenimiento.
MESURES DE SÉCURITÉ
ENTRETIEN
LES CHOCS ÉLECTRIQUES peuvent être mortels.
• Déconnecter l'alimentation d'entrée en débranchant la fiche de la prise avant de travailler à l'intérieur de la Weld-Pak 100HD prise avec mise à la terre. Ne pas toucher les pièces sous tension à l'intérieur de la
• Confier les travaux d'entretien et de dépannage à un personnel qualifié.
-------------------------------------------------------------------------------
. N'utiliser qu'une
Weld-Pak 100HD
.
ENTRETIEN PÉRIODIQUE
COMPARTIMENT DE LA SOURCE DE COURANT
Les pièces internes ne doivent pas être entretenues ou réparées par l'utilisateur. Ne pas essayer d'entretenir ou de réparer les composants de la source de courant (fixe) de la Weld-Pak 100HD. En cas de problème, amener l'appareil à un centre d'entretien agréé par Lincoln. AUCUN entretien n'est nécessaire.
COMPARTIMENT DU DÉVIDOIR
1. Quand cela est nécessaire, enlever la saleté accumulée dans la boîte d'engrenages et le dévidoir en passant un aspirateur.
2. Inspecter occasionnellement le tube-guide d'entrée et nettoyer s'il y a lieu l'intérieur.
3. Le moteur et la boîte d'engrenages sont à graissage per­manent et ne nécessitent aucun entretien.
MOTEUR DU VENTILATEUR
Est à graissage permanent et ne nécessite aucun entretien.
EJE DEL CARRETE DE ALAMBRE
No requiere mantenimiento. No aplique aceite en el eje.
41
AXE DE LA BOBINE DE FIL
Ne nécessite aucun entretien. Ne pas lubrifier l'arbre.
MAINTENANCE
MANTENIMIENTO
ENTRETIEN
GUN AND CABLE MAINTENANCE
Gun Cable Cleaning
Clean cable liner after using approximately 300 lbs (136 kg) of solid wire or 50 lbs (23 kg) of flux-cored wire. Remove the cable from the wire feeder and lay it out straight on the floor. Remove the contact tip from the gun. Using low pressure air, gently blow out the cable liner from the gas diffuser end.
Excessive pressure at the start may cause the dirt to form a plug. Flex the cable over its entire length and again
blow out the cable. Repeat this procedure until no further dirt comes out.
Contact Tips, Nozzles, and Gun Tubes
2. Replace worn contact tips as required. A variable or “hunting” arc is a typical symptom of a worn contact tip. To install a new tip, choose the correct size contact tip for the electrode being used (wire size is stenciled on the side of the contact tip) and screw it snugly into the gas diffuser.
3. Remove spatter from inside of nozzle and from tip after each 10 minutes of arc time or as required.
4. Be sure the gas nozzle is fully screwed onto the diffuser for gas shielded processes. For the Innershield process, the gasless nozzle should be screwed onto the diffuser.
MANTENIMIENTO DE LA ANTORCHA Y EL CABLE
Limpieza del Cable de la Antorcha
Limpie la guía del cable después de utilizar aproximada­mente 136 kg (300 lbs) de alambre sólido ó 23 kg (50 lbs) de alambre tubular autoprotegido. Retire el cable del alimenta­dor de alambre y estírelo sobre el piso. Retire la punta de contacto de la antorcha. Utilizando una presión baja, aplique aire suavemente a la guía de alambre cable, en el extremo del difusor de gas. Si se utiliza una presión excesiva al principio, la suciedad puede acumularse. Estire el cable en toda su longitud y aplique aire otra vez. Repita este pro­cedimiento hasta que se elimine totalmente la suciedad.
Puntas de Contacto, Toberas y Tubos de Antorcha
1. La suciedad puede acumularse en el orificio de la punta de contacto, e interrumpir la alimentación de alambre. Después de haber utilizado cada bobina de alambre, retire la punta de contacto desatornillándola hacia la izquierda, y límpiela introduciendo varias veces una pieza pequeña de alambre a través de la punta. Utilice el alambre para remover la suciedad que pueda estar adherida a las paredes del orificio de la punta.
2. Si es necesario, reemplace las puntas desgastadas. Un arco variable o “inestable” es un síntoma típico de una punta de contacto desgastada. Para instalar una nueva punta, seleccione la punta de contacto con la medida correcta para el electrodo que está utilizando (el tamaño del alambre viene especificado a un lado de la punta de contacto) y atorníllela en el difusor de gas.
®
3. Retire los residuos dentro de la tobera y de la punta cada 10 minutos en que el arco esté encendido, o según sea necesario.
4. Para los procesos con gas protector, asegúrese de que la tobera de gas esté perfectamente atornillada en el difusor. Para el proceso Innershield®, las toberas para uso sin gas deben atornillarse en el difusor.
ENTRETIEN DU PISTOLET ET DU CÂBLE
Nettoyage du câble du pistolet
Nettoyer le conduit intérieur après avoir utilisé approxima­tivement 300 lb (136 kg) de fil plein ou 50 lb (23 kg) de fil fourré. Séparer le câble du dévidoir et l'étendre sur le sol. Enlever le tube contact du pistolet. Insuffler de l'air com­primé à basse pression dans le conduit intérieur à partir de l'extrémité diffuseur de gaz. Si la pression initiale est excessive la saleté peut former un bouchon. Plier le câble sur toute sa longueur puis faire circuler à nouveau un jet d'air comprimé. Répéter cette marche à suivre jusqu'à ce qu'il ne sorte plus de saleté.
Tubes contact, buses et tubes de pistolet
3. Chasser les projections à l'intérieur de la buse et du tube contact après toutes les 10 minutes de fonctionnement de l'arc ou selon les besoins.
4. S'assurer que la buse de gaz est vissée à fond sur le dif­fuseur pour les procédés avec protection gazeuse. Dans le cas du procédé Innershield®, on doit visser la buse sans gaz sur le diffuseur.
42
MAINTENANCE
MANTENIMIENTO
ENTRETIEN
CHANGING DRIVE ROLL
The drive roll has two grooves; one for .023" – .025" (0.6 mm) solid steel electrode and a larger knurled groove for .030" (0.8 mm) solid and .035" (0.9 mm) flux-cored steel electrode. As shipped, the drive roll is installed in the .030"/.035" (0.8/0.9 mm) position.
If .023" – .025" (0.6 mm) wire is to be used, the drive roll must be reversed as follows:
1. Connect the machine to its rated input power per instruc­tions in Installation section.
2. Release the spring-loaded pressure arm and lift the idle roll arm away from the drive roll.
3. Turn the power switch to ON (marked “I”).
4. Set the wire speed to minimum and jog the drive unit with the trigger switch until the drive roll set screw is facing up.
WARNING ADVERTENCIA
When inching the welding wire, the drive rolls, gun con­nector block, and gun contact tip are energized relative to work and ground and remain energized for several seconds after the gun trigger is released.
-------------------------------------------------------------------------------
5. Turn the power switch to OFF (marked “O”).
6. Loosen the drive roll set screw with the 5/64" (2.0 mm) hex wrench supplied.
7. Remove the drive roll, flip over and reinstall with the .023 – .025" (0.6 mm) groove (the smaller groove) closest to the gearbox.
8. Push a length of straightened welding wire through the wire feeder guide tubes and adjust the position of the drive roll so that the groove is centered on the wire. Make certain the set screw is located on the flat portion of the shaft and tighten.
CAMBIO DEL RODILLO IMPULSOR
El rodillo impulsor cuenta con dos ranuras; una para el elec­trodo de acero sólido de 0.6 mm (.023" – .025") y una ranu­ra estriada más grande para el electrodo tubular autoprote­gido de acero sólido de 0.8 mm (.030”) y de 0.9 mm (.035”). El rodillo impulsor viene instalado de fábrica en una posición de 0.8/0.9 mm (030"/.035").
Si se va a utilizar un alambre de 0.6 mm (.023" – .025" ), el rodillo impulsor deberá colocarse de la siguiente forma:
1. Conecte la máquina a su potencia de alimentación nom­inal, de acuerdo con las instrucciones que vienen en la sección de Instalación.
2. Retire el brazo de presión con resorte y levante el brazo del rodillo de presión, para sacarlo del rodillo impulsor.
3. ENCIENDA el interruptor de energía (marcado con “I”).
4. Establezca la velocidad de alambre al mínimo y active la unidad de impulsión con el interruptor de gatillo, hasta que el tornillo de fijación del rodillo impulsor quede hacia arriba.
-------------------------------------------------------------------------------
5. APAGUE el interruptor (marcado con “O”).
7. Retire el rodillo impulsor, apártelo y vuelva a instalarlo con la muesca de 0.6 mm (.023 – .025") (la muesca más pequeña) que está más cerca de la caja de engranajes.
8. Introduzca un pedazo recto de alambre de soldadura a través de los tubos guía del alimentador de alambre y ajuste la posición del rodillo impulsor para que la muesca quede centrada en el alambre. Asegúrese de que el tornillo de fijación quede colocado en la parte plana del eje, y bien apretado.
REMPLACEMENT DU GALET D'ENTRAÎNEMENT
Le galet d'entraînement a deux gorges : une pour le fil-élec­trode en acier plein de 0,023 à 0,25 po (0,6 mm) et une gorge moletée plus large pour le fil-électrode en acier plein de 0,030 po (0,8 mm) et fourré de 0,035 po (0,9 mm). À sa sor­tie d'usine, le galet d'entraînement est monté dans la position 0,030/0,035 po (0,8/0,9 mm).
Si l'on doit utiliser le fil de 0,023 à 0,025 po (0,6 mm), on doit inverser le galet d'entraînement comme suit :
1. Connecter la machine à son alimentation d'entrée nomi­nale selon les instructions de la section Installation.
2. Relâcher le bras de pression à ressort et soulever le bras du galet mené pour l'écarter du galet d'entraînement.
3. Tourner l'interrupteur d'alimentation sur marche (“I”).
4. Régler la vitesse de dévidage au minimum et faire avancer le dévidoir avec l'interrupteur à gâchette jusqu'à ce que la vis de fixation du galet d'entraînement se trou­ve sur le haut.
AVERTISSEMENT
Quand on fait avancer le fil de soudage par à-coups, les galets d'entraînement, le bloc connecteur d'alimentation du pistolet et le bloc contact du pistolet sont sous ten­sion par rapport à la pièce et à la terre et restent sous tension pendant plusieurs secondes après que l'on ait relâché la gâchette du pistolet.
-------------------------------------------------------------------------------
5. Tourner l'interrupteur d'alimentation sur arrêt (“O”).
6. Desserrer la vis de fixation du galet d'entraînement en utilisant la clé hexagonale de 5/64 po (2 mm) fournie.
7. Enlever le galet d'entraînement, le faire basculer et le remonter de sorte que la gorge (plus petite) de 0,023 à 0,025 po (0,6 mm) soit le plus près de la boîte d'en­grenages.
43
MAINTENANCE
MANTENIMIENTO ENTRETIEN
CHANGING LINER
NOTICE: The variation in cable lengths prevents the inter­changeability of liners. Once a liner has been cut for a par­ticular gun, it should not be installed in another gun unless it can meet the liner cutoff length requirement. Refer to Figure below.
1. Remove the nozzle from the gun by unscrewing counter­clockwise.
2. Remove the existing contact tip from the gun by unscrew­ing counter-clockwise.
3. Remove the gas diffuser from the gun tube by unscrew­ing counter-clockwise.
4. Lay the gun and cable out straight on a flat surface. Loosen the set screw located in the brass connector at the wire feeder end of the cable. Pull the liner out of the cable.
5. Insert a new untrimmed liner into the connector end of the cable. Be sure the liner bushing is stenciled appropriate­ly for the wire size being used.
6. Fully seat the liner bushing into the connector. Tighten the set screw on the brass cable connector. At this time, the gas diffuser should not be installed onto the end of the gun tube.
7. With the gas nozzle and diffuser removed from the gun tube, be sure the cable is straight, and then trim the liner to the length shown in the Figure below. Remove any burrs from the end of the liner.
8. Screw the gas diffuser onto the end of the gun tube and securely tighten.
9. Replace the contact tip and nozzle.
1-1/4 (31.8 mm) Liner Trim Length
CAMBIO DE LA GUÍA DE ALAMBRE
NOTA: La variación en las longitudes del cable evitan que se puedan intercambiar las guías. Una vez que se haya corta­do una guía para una antorcha determinada, no deberá instalarse en otra antorcha, a menos de que cumpla con los requerimientos de longitud de corte de la guía de alambre. Consulte la siguiente Figura.
1. Retire la tobera de la antorcha, desatornillando hacia la izquierda.
2. Retire la punta de contacto existente en la antorcha, desatornillando hacia la izquierda.
3. Retire el difusor de gas del tubo de la antorcha, desatornillando hacia la izquierda.
5. Inserte una nueva guía sin cortar dentro del extremo del conector del cable. Asegúrese de que el buje de la guía esté grabado adecuadamente para el tamaño de alambre que se está utilizando.
6. Inserte totalmente el buje de la guía dentro del conector. Apriete el tornillo de fijación en el conector del cable de latón. En este punto, no debe instalarse el difusor de gas en el otro extremo del tubo de la antorcha.
7. Después de haber retirado la tobera de gas y el difusor del tubo de la antorcha, asegúrese de que el cable esté recto, y después corte la guía a la longitud que se mues­tra en la siguiente figura. Retire cualquier sobrante del extremo de la guía de alambre.
9. Reemplace la punta de contacto y la tobera.
Longitud de corte de la guía 31.8 mm (1-1/4)
REMPLACEMENT DU CONDUIT INTÉRIEUR
AVIS : La variation de longueur du câble empêche l'inter­changeabilité des conduits intérieurs. Une fois que l'on a coupé un conduit intérieur pour un pistolet particulier, on ne doit pas le monter dans un autre pistolet à moins qu'il satis­fasse à l'exigence de longueur libre du conduit intérieur. Voir la figure ci-après.
1. Démonter la buse du pistolet en la dévissant vers la gauche.
2. Enlever le tube contact existant du pistolet en le dévis­sant vers la gauche.
3. Enlever le diffuseur de gaz du pistolet en le dévissant vers la gauche.
4. Étendre le pistolet et son câble sur une surface plane. Desserrer la vis de fixation qui se trouve dans le con­necteur en laiton à l'extrémité dévidoir du câble. Sortir le conduit intérieur du câble en le tirant.
5. Enfoncer un nouveau conduit intérieur brut dans l'ex­trémité connecteur du câble. S'assurer que le diamètre du fil est bien indiqué sur le manchon du conduit intérieur.
7. La buse de gaz et le diffuseur étant enlevés du tube du pistolet, s'assurer que le câble est droit puis couper le conduit intérieur à la longueur indiquée sur la figure ci­après. Ébavurer l'extrémité du conduit intérieur.
8. Visser le diffuseur de gaz sur l'extrémité du tube du pis­tolet et bien serrer.
9. Remplacer le tube contact et la buse.
Longueur libre du conduit intérieur 1-1/4 (31,8 mm)
Gas Diffuser
Gas Nozzle or Gasless Nozzle
Set Screw Brass Cable
Connector
Liner Assembly (Liner bushing to be sealed tight against brass cable connector)
Difusor de gas Tobera de gas/
Tobera sin gas
Tornillo de fijación
Ensamble de la guía de alambre (El buje de la guía de alambre deberá estar bien sellado al conector de latón del cable)
Conector de
latóndel cable
44
Diffuseur de gaz Buse de gaz ou
buse sans gaz
Vis de fixation Connecteur de
câble en laiton
Conduit intérieur (le manchon du conduit intérieur doit être bien serré contre le connecteur de câble en laiton)
TROUBLESHOOTING
LOCALIZACIÓN DE AVERíAS DÉPANNAGE
No wire feed, weld output or gas flow when gun trig­ger is pulled. Fan does NOT operate.
1. Make sure correct voltage is applied to the machine.
2. Make certain that power switch is in the ON position.
3. Make sure circuit breaker inside wire drive com­partment is reset.
No wire feed, weld output or gas flow when gun trig­ger is pulled Fan operates normally.
1. The thermostat may be tripped due to overheat­ing. Let machine cool. Weld at lower duty cycle.
2. Check for obstructions in air flow. Check Gun Trigger connections. See Installation section.
3. Gun trigger may be faulty.
No wire feed when gun trigger is pulled. Fan runs, gas flows and machine has correct open circuit volt­age (33vcd maximum) – weld output.
1. If the wire drive motor is running make sure that the correct drive rolls are installed in the machine.
2. Check for clogged cable liner or contact tip.
3. Check for proper size cable liner and contact tip.
Cuando se presiona el gatillo de la antorcha, no hay alimentación de alambre, salida de soldadura ni flujo de gas. El ventilador NO funciona.
1. Asegúrese de aplicar el voltaje correcto a la máquina.
2. Asegúrese de que el interruptor de energía esté en la posición de ENCENDIDO.
3. Asegúrese de restablec‘r el interruptor automático que se encuentra dentro del com­partimiento del mecanismo de alimentación de alambre.
Cuando se presiona el gatillo de la antorcha, no hay alimentación de alambre, salida de soldadura ni flujo de gas. El ventilador funciona normalmente.
1. El termostato puede estar abierto debido a un sobrecalentamiento. Deje enfriar la máquina. Suelde en el ciclo de trabajo más bajo.
2. Revise que no haya obstrucciones en el flujo de aire. Revise las conexiones del Gatillo de la Antorcha. Vea la sección de Instalación.
3. El gatillo de la antorcha puede estar defectu­oso.
Cuando se presiona el gatillo de la antorcha, no hay alimentación de alambre. El ventilador funciona, el gas fluye y la máquina tiene el voltaje de circuito abier­to (máximo de 33vcd) – en la salida de soldadura.
1. Si el motor impulsor de alambre está funcionan­do, asegúrese de que se hayan instalado los rodillos impulsores correctos en la máquina.
2. Verifique que la guía de alambre o la punta del contacto no tengan obstrucciones.
3. Verifique que la guía de alambre y la punta de contacto sean del tamaño adecuado.
Pas de dévidage, de sortie de soudage ou d'écoule­ment de gaz quand on appuie sur la gâchette. Le ventilateur NE FONCTIONNE PAS.
1. S'assurer que la bonne tension est appliquée à la machine.
2. S'assurer que l'interrupteur d'alimentation est sur marche (“I”).
3. S'assurer que le disjoncteur à l'intérieur du compartiment dévidoir est réenclenché.
Pas de dévidage, de sortie de soudage ou d'écoule­ment de gaz quand on appuie sur la gâchette du pis­tolet. Le ventilateur FONCTIONNE NORMALEMENT.
1. Le thermostat peut s'être déclenché en raison d'une surchauffe. Laisser la machine refroidir. Souder à un facteur de marche inférieur
2. Vérifier si la circulation d'air est bouchée. Vérifier les connexions de la gâchette du pisto­let. Voir la section Installation.
3. La gâchette du pistolet peut être défectueuse.
Pas de dévidage quand on appuie sur la gâchette. Le ventilateur tourne, le gaz s'écoule et la machine a la bonne tension à vide (33 V c.c. maximum) - sortie de soudage.
1. Si le moteur d'entraînement du fil fonctionne, s'assurer que les galets d'entraînement appro­priés sont installés dans la machine.
2. Vérifier si le conduit intérieur ou le tube contact est bouché.
3. Vérifier que le conduit intérieur et le tube con­tact sont de la bonne dimension.
CAUTION
If for any reason you do not understand the test pro­cedures or are unable to perform the tests/repairs safely, contact your LOCAL AUTHORIZED LIN- COLN ELECTRIC FIELD SERVICE FACILITY for assistance before you proceed.
ADVERTENCIA
Si por cualquier razón no entiende los procedimientos de prueba, o no puede realizar las pruebas/reparaciones de manera segura, antes de continuar contacte AL TALLER
DE SERVICIO DE CAMPO AUTORIZADO DE LINCOLN
para obtener asesoría sobre la localización de averías.
45
AVERTISSEMENT
Si pour une raison ou une autre vous ne comprenez pas les modes opératoires d'essai ou êtes incapable d'effectuer les essais ou les réparations en toute sécurité, communiquez avec votre SERVICE APRÈS-VENTE LOCAL AGRÉÉ PAR
LINCOLN qui vous prêtera assistance avant de poursuivre.
TROUBLESHOOTING
LOCALIZACIÓN DE AVERíAS DÉPANNAGE
Low or no gas flow when gun trigger is pulled. Wire feed, weld output and fan operate normally. (Optional MIG Conversion Kit only.)
1. Verify that gas solenoid is properly installed. Refer to instructions included with MIG conver­sion kit.
2. Check gas supply, flow regulator and gas hoses.
3. Check gun connection to machine for obstruc­tion or leaky seals.
Arc is unstable – Poor starting
1. Check for correct input voltage to machine.
2. Check for proper electrode polarity for process.
3. Check gun tip for wear or damage and proper size – Replace.
4. Check for proper gas and flow rate for process. (For MIG only.)
5. Check work cable for loose or faulty connec­tions.
6. Check gun for damage or breaks.
7. Check for proper drive roll orientation and align­ment.
8. Check liner for proper size.
Cuando se presiona el gatillo de la antorcha, el flujo de gas es bajo o inexistente. La alimentación de alambre, salida de soldadura y el ventilador operan normalmente. (Sólo el Juego de Conversión MIG opcional.)
1. Verifique que el selenoide de gas se haya instalado adecuadamente. Consulte las instruc­ciones que vienen con el juego de conversión MIG.
2. Verifique el suministro de gas, el regulador de flujo y las mangueras.
3. Verifique la conexión de la antorcha con la máquina, en busca de obstrucciones o sellos defectuosos.
El arco es inestable – Arranque deficiente
1. Verifique que el voltaje de alimentación a la máquina sea el correcto.
2. Verifique que la polaridad del electrodo sea la adecuada para el proceso.
3. Verifique que la punta de la antorcha no esté dañada y que sea del tamaño adecuado – Reemplácela.
4. Verifique que el gas y la velocidad del flujo sean los adecuados para el proceso (Unicamente para el proceso MIG.)
5. Verifique que el cable de trabajo no esté flojo y que las conexiones estén correctas.
6. Verifique que la antorcha no esté dañada o rota.
7. Verifique que la orientación y la alineación del rodillo impulsor sean las adecuadas.
8. Verifique que el tamaño de la guía de alambre sea el adecuado.
Écoulement de gaz faible ou nul quand on appuie sur la gâchette. Le dévidage, la sortie de soudage et le ventilateur fonctionnent normalement. (Nécessaire de conversion MIG uniquement.)
1. Vérifier que l'électrovanne de gaz soit bien montée. Voir les instructions incluses dans le nécessaire de conversion MIG.
2. Vérifier la source de gaz, le détendeur et les tuyaux de gaz.
3. Vérifier la connexion du pistolet à la machine pour voir si elle est encrassée ou si les joints fuient.
L'arc est instable - Mauvais amorçage
1. Vérifier que la tension d'entrée à la machine est correcte.
2. Vérifier que le courant est à la bonne polarité pour le procédé.
3. Vérifier l'usure et les dommages du tube du pis­tolet et vérifier qu'il est de la bonne dimension ­Remplacer.
4. Vérifier que le gaz et le débit sont appropriés pour le procédé (MIG uniquement.)
5. Vérifier le câble de retour pour voir si ses con­nections sont desserrées ou défectueuses.
6. Vérifier le pistolet à la recherche de dommages ou de cassures.
7. Vérifier que le galet d'entraînement est bien ori­enté et bien aligné.
8. Vérifier que le conduit intérieur est de la bonne dimension.
CAUTION
If for any reason you do not understand the test pro­cedures or are unable to perform the tests/repairs safely, contact your LOCAL AUTHORIZED LIN- COLN ELECTRIC FIELD SERVICE FACILITY for assistance before you proceed.
PRECAUCIÓN
Si por cualquier razón no entiende los procedimientos de prueba, o no puede realizar las pruebas/reparaciones de manera segura, antes de continuar contacte AL TALLER
DE SERVICIO DE CAMPO AUTORIZADO DE LINCOLN
para obtener asesoría sobre la localización de averías.
46
AVERTISSEMENT
Si pour une raison ou une autre vous ne comprenez pas les modes opératoires d'essai ou êtes incapable d'effectuer les essais ou les réparations en toute sécurité, communiquez avec votre SERVICE APRÈS-VENTE LOCAL AGRÉÉ PAR LINCOLN qui vous prêtera assistance avant de pour­suivre.
S1
S
WITCH
D1
D3
D2
D4
204
204
204
203
203
203
C1
59,000 mf
40V
203
2
04
-
+
GUN CABLE CONDUCTOR
BLOCK
TO
WORK
ELECTRICAL SYMBOLS PER E1537
CAVITY NUMBERING SEQUENCE
( COMPONENT SIDE OF BOARD )
539
541
T1
2
13
GUN TRIGGER
THERMOSTAT
2
08
5
K
WIRE SPEED
R
2
(
W)
(
B)
N.C.
N.C. COMPONENT VIEWED FROM REAR.
ON-OFF
N
.C.
209
WINDING
2
4V
AUXILIARY
FAN MOTOR
X1
202
X2
S2
SELECTOR
SWITCH
CIRCUIT
BREAKER
115V/60HZ
115V/60HZ
OUTPUT
CHOKE
X3
X4
X5
+
H1
H1
H2
F1
5
41
2
04
203
209
208
5
39
2
13
214
1234
LATCH
5
6789
10
12
34
5
6
7
8
9
10
GAS
SOLENOID
CONTROL P.C. BOARD
J1
J1
CR1
H1
H2
LS1
H2
H2
N.O.
2
14
N.B.
N.D.
N.A.
N.D.
HIGH VOLTAGE
can kill
Only qualified persons should install, use or
service this machine.
D
o not operate with covers removed.
Do not touch electrically live parts
Disconnect input power by unplugging power cord before servicing
TO EARTH GROUND PER
NATIONAL, LOCAL OR OTHER APPLICABLE ELECTRICAL CODES.
WIRING DIAGRAM
G
AS SOLENOID IS PART OF MIG CONVERSION KIT.
-
+
(
MOUNTED TO
SEC. COIL)
WIRE FEED M
OTOR
CASE GROUNDING STUD
N.A. DIODES D2 & D4 ARE MOUNTED ON THE OUTSIDE HEATSINK.
N.B. DIODES D1 & D3 ARE MOUNTED ON THE INSIDE HEATSINK, WHICH IS CLOSEST TO THE CENTER PANEL.
N.D. BOLTED ALUMINUM CONNECTIONS
LEAD COLOR CODE:
B-BLACK W-WHITE
(DOW CORNING 340) WHEN REATTACHING.
REQUIRE T12837 JOINT COMPOUND
8-01G
S1
S
WITCH
D1
D3
D2
D4
204
204
204
203
203
203
C1
59,000 mf
40V
203
2
04
-
+
GUN CABLE CONDUCTOR
BLOCK
TO
WORK
ELECTRICAL SYMBOLS PER E1537
CAVITY NUMBERING SEQUENCE
( COMPONENT SIDE OF BOARD )
539
541
T1
2
13
GUN TRIGGER
THERMOSTAT
2
08
5
K
WIRE SPEED
R
2
(
W)
(
B)
N.C.
N.C. COMPONENT VIEWED FROM REAR.
ON-OFF
N
.C.
209
WINDING
2
4V
AUXILIARY
FAN MOTOR
X1
202
X2
S2
SELECTOR
SWITCH
CIRCUIT
BREAKER
115V/60HZ
115V/60HZ
OUTPUT
CHOKE
X3
X4
X5
+
H1
H1
H2
F1
5
41
2
04
203
209
208
5
39
2
13
214
1234
LATCH
5
6789
10
12
34
5
6
7
8
9
10
GAS
SOLENOID
CONTROL P.C. BOARD
J1
J1
CR1
H1
H2
LS1
H2
H2
N.O.
2
14
N.B.
N.D.
N.A.
N.D.
HIGH VOLTAGE
can kill
Only qualified persons should install, use or
service this machine.
D
o not operate with covers removed.
Do not touch electrically live parts
Disconnect input power by unplugging power cord before servicing
TO EARTH GROUND PER NATIONAL, LOCAL OR OTHER APPLICABLE ELECTRICAL CODES.
M15732
G
AS SOLENOID IS PART OF MIG CONVERSION KIT.
-
+
(
MOUNTED TO
SEC. COIL)
WIRE FEED M
OTOR
CASE GROUNDING STUD
N.A. DIODES D2 & D4 ARE MOUNTED ON THE OUTSIDE HEATSINK.
N.B. DIODES D1 & D3 ARE MOUNTED ON THE INSIDE HEATSINK, WHICH IS CLOSEST TO THE CENTER PANEL.
N.D. BOLTED ALUMINUM CONNECTIONS
LEAD COLOR CODE:
B-BLACK W-WHITE
(DOW CORNING 340) WHEN REATTACHING.
REQUIRE T12837 JOINT COMPOUND
NOTE: This diagram is for reference only. It may not be
accurate for all machines covered by this manual. The specific diagram for a particular code is pasted inside the machine on one of the enclosure panels.
NOTA: Este diagrama es sólo para referencia. Es posible
que no sea exacto para todas las máquinas que se mencionan en este manual. El diagrama específico para su máquina se localiza dentro de la misma, en uno de los páneles.
47
NOTA: Ce schéma n'est donné qu'à titre de référence. Il
peut ne pas être exact pour toutes les machines traitées dans ce manuel. Le schéma particulier pour un code spécial est collé à l'intérieur de la machine sur un des panneaux du boîtier.
PARTS PARTES PIÈCES
Order parts from and authorized Lincoln Service Facility. The following replacement parts listing is for reference only. Refer to parts page listing P436 for latest list.
Ordene las partes al Taller de Servicio Autorizado de Lincoln. La siguiente lista de partes de repuesto es sólo una referencia. Consulte la lista de partes de la página P436 para obtener la lista más reciente.
Commander les pièces à un centre de service Lincoln autorisé. La nomenclature des pièces de rechange suivante n'est donnée qu'à titre de référence. Voir la toute dernière nomenclature P436.
Part Description Descripción de las partes Désignation des pièces Part Number
Voltage Control Switch Assembly Ensamble del Interruptor de Control de Voltaje Sélecteur de tension M15750 Knob (Voltage Switch) Perilla (Interruptor de Voltaje) Bouton (sélecteur de tension) M15796 Line Switch Interruptor de Línea Interrupteur secteur T10800-32 Polarity Stud Borne de Polaridad Plot de polarité S18432 Input Cord Cable de Alimentación Cordon d'alimentation S15254-11 Wire Speed Potentiometer (R2) Potenciómetro de Velocidad de Alambre (R2) Potentiomètre de vitesse de dévidage (R2) T10812-109 Knob (Wire Speed) Perilla (Velocidad de Alambre) Bouton (vitesse de dévidage) S18425-1 Circuit Breaker Interruptor Automático Disjoncteur T12287-21 Gun Trigger Lead Receptacle Receptáculo del Cable del Gatillo de la Antorcha Prise des fils de la gâchette du pistolet T14530-1 Wire Reel Spindle Eje del Carrete de Alambre Axe de support de bobine M15445 Wire Reel Thumb Screw Tornillo Mariposa del Carrete de Alambre Vis de support de bobine S18438 Wire Reel Tension Set Screw Tornillo de Fijación de Tensión del Carrete de Alambre Vis de réglage de tension, support de bobine S11604-19 Rectifier Assembly Ensamble del Rectificador Redresseur M15447-1 Bottom Rectifier Diodes Diodos Inferiores del Rectificador Diodes de redressement inférieures M9661-40R Top Rectifier Diodes Diodos Superiores del Rectificador Diodes de redressement supérieures M9661-40 Fan an Heat Sink Bracket Soporte del Ventilador y del Disipador Térmico Ventilateur et support dissipateur de chaleur G1839 Fan Motor Motor del Ventilador Moteur du ventilateur M15787-1 Fan Blade Aspas del Ventilador Pale du ventilateur M15432 Control P.C. Board Assembly Ensamble de la Tarjeta de Circuito Impreso de Control Circuit imprimé de commande L9073-[ ] PC Board Mounting Stand Off Montaje de Tarjeta de Circuito Impreso Entretoise pour circuit imprimé S19300-2 Door Hinge Bisagra de Puerta Charnière de porte M15451 Procedure Sheet Hoja de Procedimientos Feuille de mode opératoire L8623-1 Motor Gear Box Caja de Engranajes del Motor Boîte d'engrenages du moteur L7801 Idle roll arm Wing Nut Tuerca Mariposa del Brazo del Rodillo de Presión Écrou à ailettes, bras du galet mené T9078-3 Idle Roll Arm Rodillo de Presión Bras du galet mené L7562 1 Idle Roll (Bearing) Rodillo de Presión (Rodamiento) Galet mené (roulement) M9300-55 Idle roll arm Spring Resorte del Brazo del Rodillo de Presión Ressort du bras du galet mené T11862-41 Guide Tube Tubo Guía Guide-tube S18685-6 Guide Tube Latch Sujetador del Tubo Guía Verrou du guide-tube S19127 2 Set Screw (Drive Roll to Shaft) Tornillo de Fijación (Carrete Impulsor para el Eje) Vis de fixation (galet d'entraînement-arbre) S11604-47 Wire Drive Fastner Button Botón de Aceleración del Mecanismo de Alimentación de Alambre Bouton de fixation d'entraînement du fil T14659-3
48
Now Available...12th Edition
VISA
®
Mas ter Ca rdMasterCard
®
VISA
®
The Procedure Handbook of Arc Welding
With over 500,000 copies of previous editions published since 1933, the Procedure Handbook is considered by many to be the “Bible” of the arc welding industry.
This printing will go fast so don’t delay. Place your order now using the coupon below.
The hardbound book contains over 750 pages of welding infor­mation, techniques and procedures. Much of this material has never been included in any other book.
A must for all welders, supervisors, engineers and designers. Many welding instructors will want to use the book as a refer­ence for all students by taking advantage of the low quantity dis­count prices which include shipping by 4th class parcel post.
$15.00 postage paid U.S.A. Mainland
There is a 10% discount on all orders of $50.00 or more for shipment at one time to one location. Orders of $50 or less before discount or orders outside of North America must be prepaid with charge, check or money order in U.S. Funds Only. Prices include shipment by 4thClass Book Rate for U.S.A. Mainland Only. Please allow up to 4 weeks for delivery. UPS Shipping for North America Only. All prepaid orders that request UPS shipment please add:
$5.00 For order value up to $49.99 $10.00 For order value between $50.00 & $99.99 $15.00 For order value between $100.00 & $149.00
How To Read Shop Drawings
The book contains the latest information and application data on the American Welding Society Standard Welding Symbols. Detailed discussion tells how engineers and drafts­men use the “short-cut” language of symbols to pass on assembly and welding information to shop personnel. Practical exercises and examples develop the reader’s
ability to visualize mechanically drawn objects as they will appear in their assembled form.
187 pages with more than 100 illustrations. Size 8-1/2” x
11”
Durable, cloth-covered board binding.
$4.50 postage paid U.S.A.
Mainland
New Lessons in Arc Welding
Lessons, simply written, cover manipulatory techniques; machine and electrode characteristics; related subjects, such as distortion; and supplemental information on arc welding applications, speeds and costs. Practice materials, exercis­es, questions and answers are suggested for each lesson.
528 pages, well illustrated, 6” x 9” size, bound in simulated,
gold embossed leather.
$5.00 postage paid U.S.A.
Mainland
Need Welding Training?
The Lincoln Electric Company operates the oldest and most respected Arc Welding School in the United States at its corporate
headquarters in Cleveland, Ohio. Over 100,000 students have graduated. Tuition is low and the training is “hands on”
For details write: Lincoln Welding School
22801 St. Clair Ave. Cleveland, Ohio 44117-1199.
and ask for bulletin ED-80 or call 216-383-2259 and ask
for the
Welding School Registrar.
Lincoln Welding School
BASIC COURSE $700.00
5 weeks of fundamentals
For North America invoiced orders over $50.00 & credit card orders, if UPS is requested, it will be invoiced or charged to you at cost. Outside U.S.A. Mainland order must be prepaid in U.S. Funds. Please add $2.00 per book for surface mail or $15.00 per book for air parcel post shipment. METHOD OF PAYMENT: (Sorry, No C.O.D. Orders)
CHECK ONE:
Please Invoice (only if order is over $50.00) Check or Money Order Enclosed, U.S. Funds only Credit Card - Telephone: _______________________________________________
Account No.
USE THIS FORM TO ORDER:
BOOKS OR FREE INFORMATIVE CATALOGS Telephone: 216-383-2211 or, for fastest service, FAX this completed form to: 216-361-5901.
Lincoln Welding School Titles: Price Code Quantity Cost
(ED-80)
Seminar Information Procedure Handbook “Twelfth Edition” $15.00 PH
(ED-45)
Educational Video Information Incentive Management $5.00 IM
(ED-93)
James F. Lincoln Arc Welding The American Century of John C. Lincoln $5.00 AC Foundation Book Information Welding Preheat Calculator $3.00 WC-8
(JFLF-515)
|_|_|_|_|_|_|_|_|_|_|_|_|_|_|_|_|_|_|_|_|_|
Order from: BOOK DIVISION, The Lincoln Electric Company, 22801 St. Clair Avenue, Cleveland, Ohio 44117-1199
New Lessons in Arc Welding $5.00 L
How to Read Shop Drawings $4.50 H
A New Approach to Industrial Economics $5.00 NA
Pipe Welding Charts $4.50 ED-89
Exp Date
49
Name: _______________________________________________ Address: _______________________________________________
_______________________________________________
|_|_| |_|_|
Month Year
Additional Shipping Costs if any
Signature as it appears on Charge Card:
______________________
SUB TOTAL
TOTAL COST
WARNING
Spanish
AVISO DE
PRECAUCION
French
ATTENTION
German
WARNUNG
Portuguese
ATENÇÃO
Japanese
Chinese
● Do not touch electrically live parts or
electrode with skin or wet clothing.
● Insulate yourself from work and
ground.
● No toque las partes o los electrodos
bajo carga con la piel o ropa moja­da.
● Aislese del trabajo y de la tierra.
● Ne laissez ni la peau ni des vête-
ments mouillés entrer en contact avec des pièces sous tension.
● Isolez-vous de la piece et de la
terre.
● Berühren Sie keine stromführenden
Teile oder Elektroden mit Ihrem Körper oder feuchter Kleidung!
● Isolieren Sie sich von den
Elektroden und dem Erdboden!
● Não toque partes elétricas e elec-
trodos com a pele ou roupa molha­da.
● Isole-se da peça e terra.
● Keep flammable materials away.
● Mantenga el material combustible
fuera del área de trabajo.
● Gardez à l’écart de tout matériel
inflammable.
● Entfernen Sie brennbarres Material!
● Mantenha inflamáveis bem guarda-
dos.
● Wear eye, ear and body protection.
● Protéjase los ojos, los oídos y el
cuerpo.
● Protégez vos yeux, vos oreilles et
votre corps.
● Tragen Sie Augen-, Ohren- und Kör-
perschutz!
● Use proteção para a vista, ouvido e
corpo.
● Keep your head out of fumes.
● Use ventilation or exhaust to
remove fumes from breathing zone.
● Los humos fuera de la zona de res-
piración.
● Mantenga la cabeza fuera de los
humos. Utilice ventilación o aspiración para gases.
● Gardez la tête à l’écart des fumées.
● Utilisez un ventilateur ou un aspira-
teur pour ôter les fumées des zones de travail.
● Vermeiden Sie das Einatmen von
Schweibrauch!
● Sorgen Sie für gute Be- und
Entlüftung des Arbeitsplatzes!
● Mantenha seu rosto da fumaça.
● Use ventilação e exhaustão para
remover fumo da zona respiratória.
Korean
Arabic
50
READ AND UNDERSTAND THE MANUFACTURER’S INSTRUCTION FOR THIS EQUIPMENT AND THE CONSUMABLES TO BE USED AND FOLLOW YOUR EMPLOYER’S SAFETY PRACTICES.
● Turn power off before servicing.
● Desconectar el cable de ali-
mentación de poder de la máquina antes de iniciar cualquier servicio.
● Débranchez le courant avant l’entre-
tien.
● Strom vor Wartungsarbeiten
abschalten! (Netzstrom völlig öff­nen; Maschine anhalten!)
● Não opere com as tampas removidas.
● Desligue a corrente antes de fazer
serviço.
● Não toque as partes elétricas nuas.
● Do not operate with panel open or
guards off.
● No operar con panel abierto o
guardas quitadas.
● N’opérez pas avec les panneaux
ouverts ou avec les dispositifs de protection enlevés.
● Anlage nie ohne Schutzgehäuse
oder Innenschutzverkleidung in Betrieb setzen!
● Mantenha-se afastado das partes
moventes.
● Não opere com os paineis abertos
ou guardas removidas.
WARNING
Spanish
AVISO DE
PRECAUCION
French
ATTENTION
German
WARNUNG
Portuguese
ATENÇÃO
Japanese
Chinese
SE RECOMIENDA LEER Y ENTENDER LAS INSTRUCCIONES DEL FABRICANTE PARA EL USO DE ESTE EQUIPO Y LOS CONSUMIBLES QUE VA A UTILIZAR, SIGA LAS MEDIDAS DE SEGURIDAD DE SU SUPERVISOR.
LISEZ ET COMPRENEZ LES INSTRUCTIONS DU FABRICANT SUR CET EQUIPEMENT ET LES PRODUITS A UTILISER ET SUIVEZ LES CONSIGNES DE SECURITE DE VOTRE EMPLOYEUR.
LESEN SIE UND BEFOLGEN SIE DIE BETRIEBSANLEITUNG DER ANLAGE UND DEN ELEKTRODENEINSATZ DES HERSTELLERS. DIE UNFALLVERHÜTUNGSVORSCHRIFTEN DES ARBEITGEBERS SIND EBENFALLS ZU BEACHTEN.
LEIA E COMPREENDA AS INSTRUÇÕES DO FABRICANTE PARA ESTE EQUIPA­MENTO E AS PARTES DE USO, E SIGA AS PRÁTICAS DE SEGURANÇA DO EMPREGADOR.
Korean
Arabic
51
