LIN LI-35P2N User guide

PRZECZYTAJ I ZACHOWAJ INSTRUKCJĘ

LIN LI-35P2N

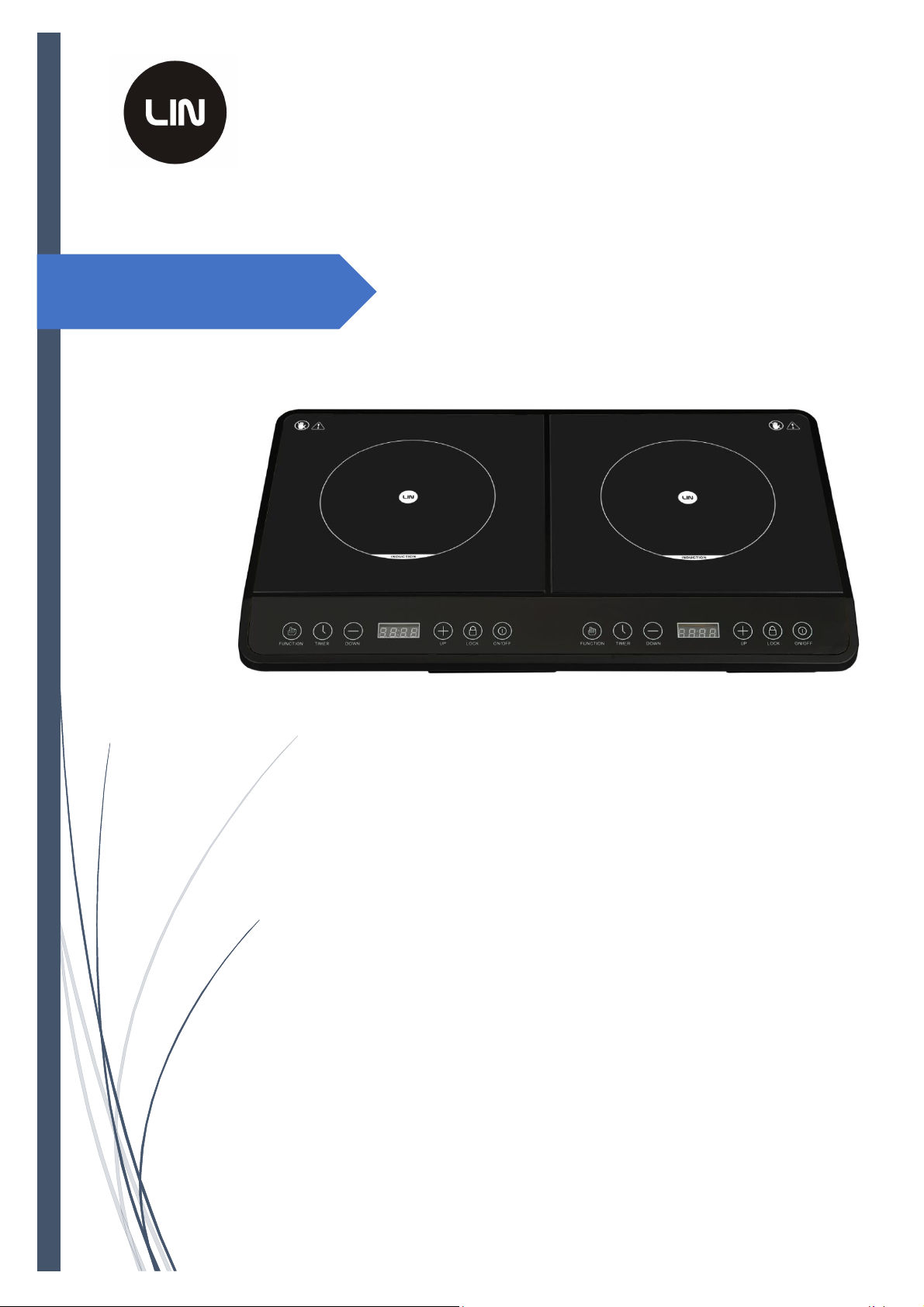

LIN Kuchenka Indukcyjna
model : LI-35P2N

Instrukcja Obsługi

str. 1

Instrukcja Obsługi – spis treści

SPECYFIKACJA TECHNICZNA…………………........................................................................... 1

WAŻNE WSKAZÓWKI BEZPIECZEŃSTWA........................................................................... 2

INFORMACJE PODSTAWOWE ............................................................................................3

OBSŁUGA URZĄDZENIA ……….............................................................................................3

NACZYNIA DO GOTOWANIA ..............................................................................................6

PROCEDURY OPERACYJNE I KONSERWACJA...................................................................... 7

PROBLEMY..........................................................................................................................8

GWARANCJA I SERWIS....................................................................................................... 9

SPECYFIKACJA TECHNICZNA

 Łączna , maksymalna moc grzania obydwu stref grzewczych : 3500 W
 Napięcie znamionowe : 220-240V 50-60 Hz
 Cyfrowy wyświetlacz
 Timer : od 1-240 min

Lewa strefa grzania : max 2000 W

 8 poziomów grzania lewej strefy : od 200 W (80st C) do 2000W (240st C)
 Moc minimalna : 200 W ( 80st C)

Prawa strefa grzania : max 1500 W

 8 poziomów grzania prawej strefy : od 120 W (80st C) do 1500W (240st C)
 Moc minimalna : 120W (80st C)
 Średnica naczyń : do 20 cm
 Blokada Rodzicielska
 Wymiary kuchenki : 604x360x64 mm

str. 2

WAŻNE WSKAZÓWKI BEZPIECZEŃSTWA

Twoje bezpieczeństwo osobiste i bezpieczeństwo innych są najważniejsze.

Przygotowaliśmy dla Ciebie wiele wskazówek dotyczących bezpieczeństwa związanych z tą maszyną.

Przeczytaj i postępuj zgodnie z tymi wskazówkami.

To jest znak ostrzegawczy bezpieczeństwa:

Wszystkie alerty dotyczące bezpieczeństwa są zgodne ze słowami „niebezpieczeństwo” i
„ostrzeżenie”.

Jeśli nie przestrzegasz tych wskazówek bezpieczeństwa, możesz zostać poważnie ranny.

Wszystkie wskazówki dotyczące bezpieczeństwa opisują potencjalne zagrożenia, poniżej wskazujemy,
w jaki sposób zmniejszyć ryzyko obrażeń i co się stanie, jeśli nie zastosujesz się do wskazówek
bezpieczeństwa.

NIEBEZPIECZEŃSTWO

OSTRZEŻANIE

 Nie wolno używać urządzenia w środowisku łatwopalnym i zagrożonym wybuchem
 Aby zmniejszyć ryzyko uszkodzenia, wtyczka powinna pasować do pojedynczego gniazda.

Znamionowy prąd elektryczny jest może być mniejszy niż 15A

 Należy umieść urządzenie na płaskiej powierzchni, odległość między nim a przedmiotami

wokół nie może być mniejsza niż 10 cm

 Nie zanurzaj urządzenia i przewodu elektrycznego w płynie ani nie pozwól, aby ciecz dostała

się do wnętrza urządzenia, przed czyszczeniem przewód zasilający musi być odłączony.

 Podczas gotowania nie zasłaniaj otworu wentylacyjnego, ponieważ może to spowodować

niebezpieczeństwo pożaru.

 Jeśli urządzenie nie działa we właściwy sposób zgodny z instrukcją, należy natychmiast

skontaktować się autoryzowanym serwisem, nie można we własnym zakresie naprawiać
urządzenia.

 Gdy przewód zasilający jest uszkodzony, nie używaj i nie obsługuj urządzenia.
 Nie wolno umieszczać w pobliżu kuchenki żadnych metalowych przedmiotów które mogą się

nagrzewać.

 Nie wolno podgrzewać pustych garnków gdyż może spowodować to nieprawidłowe działanie

lub zagrożenie.

 Należy utrzymywać urządzenie w czystości, aby uniknąć przedostania się brudu do

wentylatora, gdyż może spowodować to nieprawidłowe działanie lub zagrożenie.

 Nie dotykaj płyty grzewczej podczas pracy urządzenia, aby uniknąć poparzenia.
 Nie pozwól dzieciom samodzielnie obsługiwać urządzenia, aby uniknąć poparzenia lub

niebezpieczeństwa

str. 3

 Osoby uczulone na działanie pola elektromagnetycznego nie powinny przebywać w

pobliżu urządzenia.

 Osoby korzystające z rozruszników serca lub jakichkolwiek innych wszczepionych

urządzeń medycznych nie mogą przebywać w pobliżu urządzenia.

 Nie wolno umieszczać urządzenia na materiale, dywanie lub innych miękkich wykładzinach,

aby uniknąć zablokowania otworu wentylacyjnego.

 Należy unikać uderzania w płytę urządzenia a w przypadku popękania, należy wyłączyć

urządzenie i skontaktować się z punktami serwisowymi naszej firmy.

 Nie dotykaj panelu sterowania ostrymi narzędziami.
 Nie umieszczaj żadnych metali na urządzeniu podczas pracy.

INFORMACJE PODSTAWOWE

Urządzenie jest przeznaczone wyłącznie do użytku w gospodarstwach domowych do: podgrzewania
oraz gotowania potraw. Wymagane jest używanie garnków przeznaczonych do użytku z płytami
indukcyjnymi. Używanie urządzenia do innych celów niż wyżej wypisane uważane jest za niezgodne z

przeznaczeniem.

Napięcie znamionowe: 220-240V~ 50/60Hz Moc : 3500W

OBSŁUGA URZĄDZENIA

str. 4

Po podłączeniu wtyczki do gniazda, wyemitowany zostanie sygnał „Beep” i wszystkie wskaźniki
zaczną migać, w momencie kiedy wskaźnik [On / Off] zacznie migać oznacza to że urządzenie jest
podłączone tzn. znajduje się w trybie gotowości. Aby rozpocząć gotowanie należy umieść
odpowiednie naczynie na środku strefy gotowania. Wyświetlacz pokaże [----] po naciśnięciu klawisza
[On / Off], urządzenie przejdzie do trybu wyboru i wskaźnik powyżej [On / Off] pozostanie
podświetlony. Wówczas należy nacisnąć odpowiednie klawisze funkcyjne, aby rozpocząć proces
gotowania. Aby zakończyć proces gotowania należy nacisnąć przycisk [On / Off] .

ROZPOCZĘCIE GOTOWANIA

• Po włączeniu zasilania brzęczyk wyda jeden dźwięk, wszystkie wskaźniki zaświecą się na 1
sekundę, a następnie zgasną, wskazując, że płyta indukcyjna weszła w stan gotowości.

1. Dotknij przycisk WŁ. / WYŁ., wszystkie wskaźniki

pokażą „- - - -”, informując, że

płyta indukcyjna weszła w stan gotowości.

1.

Pierwsza strefa grzewcza

7.

Zmniejszanie mocy/temperatury

2.

Druga strefa grzewcza

8.

Wyświetlacz

3.

Szkło ceramiczne

9.

Zwiększanie mocy/temperatury

4.

Panel sterowania

10.

Blokada rodzicielska

5.

Przycisk wyboru funkcji

11.

ON/OFF – włącznik/wyłącznik

6.

Przycisk funkcji TIMER

str. 5

2. Ustaw odpowiednie naczynie na polu grzejnym

którego chcesz użyć.

• Upewnij się, że spód garnka i powierzchnia

strefy gotowania jest czysta i sucha.

TRYB GOTOWANIA

Lewa strefa gotowania 2000 W- ustawienia mocy i temperatury gotowania : po naciśnięciu 1x

przycisku [FUNKCJA] kuchenka przejdzie w stan gotowości a płyta grzewcza zostanie aktywowana. W
tym momencie na wyświetlaczu pojawi się [2000] wskazując, że domyślna moc wynosi 2000 W.
Można go dowolnie ustawić, naciskając przycisk [+] lub [-], aby ustawić żądany poziom mocy. Łącznie

dostępnych jest 8 poziomów mocy (200W-500W-800W-1000W-1300W-1600W-1800W-2000W ).

Aby określić temperaturę gotowania, należy nacisnąć 2x przycisk [FUNKCJA], wyświetlacz pokaże

[240], co oznacza, że domyślna moc wynosi 240 ℃. Można go dowolnie zmienić, naciskając przycisk
[+] lub [-], aby ustawić żądany poziom temperatury. Łącznie istnieje 8 poziomów ustawień
temperatury (80℃-100℃-130℃-160℃-180℃-200℃-220℃-240℃).

Prawa strefa gotowania 1500 W- ustawienia mocy i temperatury gotowania: po naciśnięciu 1x
przycisku [FUNKCJA] kuchenka przejdzie w stan gotowości a płyta grzewcza zostanie aktywowana. W
tym momencie na wyświetlaczu pojawi się [1500] wskazując, że domyślna moc wynosi 1500 W.
Można go dowolnie ustawić, naciskając przycisk [+] lub [-], aby ustawić żądany poziom mocy. Łącznie
dostępnych jest 8 poziomów mocy (200W-300W-500W-700W-900W-1100W-1300W-1500W).

Aby określić temperaturę gotowania, należy nacisnąć 2x przycisk [FUNKCJA], wyświetlacz pokaże

[240], co oznacza, że domyślna moc wynosi 240 ℃. Można go dowolnie zmienić, naciskając przycisk
[+] lub [-], aby ustawić żądany poziom temperatury. Łącznie istnieje 8 poziomów ustawień
temperatury (80℃-100℃-130℃-160℃-180℃-200℃-220℃-240℃)

WŁĄCZANIE I WYŁĄCZANIE KUCHENKI

W celu włączenia lub wyłączenia urządzenia należy nacisnąć przycisk ON/OFF

FUNKCJA TIMER

Użytkownik może ustawić czas gotowania, gdy wybrany jest określony tryb gotowania. W tym celu
należy nacisnąć przycisk TIMER. Na wyświetlaczu pojawi się [0:00], czas można ustawić od 1 minut do
240 minut. Po sygnale urządzenie zatrzyma pracę i automatycznie przejdzie w tryb gotowości po
zakończeniu odliczania. W celu wyłączenia funkcji TIMER należy przytrzymać przycisk TIMER.

FUNKCJA BLOKADY

Aby aktywować blokadę rodzicielską, użytkownik powinien nacisnąć przycisk LOCK przez 3 sekundy, po
aktywowaniu blokady na wyświetlaczu pojawi się [LOC]. Spowoduje to zablokowanie urządzenia co
zapobiega przypadkowej zmianie ustawień. Aby wyłączyć blokadę, należy nacisnąć przycisk LOCK przez
3 sekundy , blokada zostanie wyłączona.

AUTOMATYCZNE WYŁĄCZANIE KUCHENKI

Kuchenka wyłączy się automatycznie po 2 godzinach jeśli przez ten czas nie zostanie wykonana żadna

operacja.

str. 6

Wentylator będzie działał przez 1 minutę w celu rozproszenia ciepła po zakończeniu

gotowania.

NACZYNIA DO GOTOWANIA

Nie używaj naczyń z postrzępionymi krawędziami lub zakrzywioną podstawą.

Upewnij się, że podstawa garnka jest gładka, leży płasko na szkle i ma taki sam rozmiar jak
strefa gotowania. Używaj naczyń, których średnica jest tak duża jak grafika wybranej strefy.
Przy użyciu garnka zostanie użyta nieco szersza energia przy maksymalnej wydajności. Jeśli
korzystasz z naczynia o mniejszej średnicy, wydajność może być mniejsza niż oczekiwana.
Zawsze wypośrodkuj garnek na polu grzejnym.

Zawsze podnoś naczynie z płyty indukcyjnej- nie przesuwaj, bo może porysować szkło.

Wymiary paneli

Strefy gotowania są ograniczone, automatycznie dostosowywane do średnicy naczynia.
Jednak dno naczynia musi mieć minimalną średnicę zgodnie z odpowiednią strefą gotowania.
Aby uzyskać najlepszą wydajność płyty kuchennej, umieść naczynie na środku strefy

gotowania.

Odpowiednie naczynia kuchenne do tego rodzaju płyt indukcyjnych:

-Materiał : Metal, ferromagnetyczna stal nierdzewna lub żeliwo

-Kształt : Płaskie dno o średnicy 12-20 cm

str. 7

Niewłaściwe naczynia kuchenne do tego rodzaju płyt indukcyjnych:

-Materiał: Niemetalowe, nieferromagnetyczne, ceramiczne, szklane, aluminiowe lub mosiężne

-Kształt: Dno nie płaskie o średnicy dna mniejsza niż 12 cm lub większej niż 20 cm

PROCEDURY OPERACYJNE I KONSERWACJA

1. Przed przystąpieniem do czyszczeniem urządzenia należy wyjąć wtyczkę zasilania. Nie wolno

czyścić płyty dopóki powierzchnia nie ostygnie.

2. Czyszczenie płyty, panelu i obudowy:

① wytrzeć miękką szmatką używając ciepłej wody z rozcieńczonym detergentem a następnie
wysuszyć.

② W przypadku tłustych zabrudzeń osuszyć czystą wilgotną szmatką z detergentem.

3. Podczas pracy wentylatora może się zdarzyć, że kurz i brud osiądzie na osłonie wentylatora,

dlatego należy regularnie czyścić osłonę szczoteczką.

4. Pamiętaj, aby nie myć urządzenia pod bieżącą wodą – może to spowodować pożar lub

uszkodzenie.

5. Nie należy wyłączać przewodu zasilającego podczas pracy kuchenki. Aby przedłużyć żywotność

urządzenia, najpierw naciśnij przycisk „ON / OFF”, a następnie wyciągnij przewód zasilający.

6. Należy pamiętać, że wentylator po zakończonej pracy nadal będzie pracował w celu chłodzenia

płyty, dlatego dopiero po jego całkowitym wyłączenie można odłączyć urządzenie od sieci.

7. Należy odłączyć urządzenie od sieci zasilającej w przypadku kiedy nie będzie używane przez dłuższy

czas.

str. 8

PROBLEMY

W przypadku kiedy podczas wykonywania czynności zgodnych z instrukcją obsługi i normalnym
użytkowaniem wystąpił błąd, sprawdź poniższą tabelę przed wezwaniem serwisu. Poniżej znajdują się
typowe błędy i czynności kontrole.

Objawy

Do sprawdzenia

Rozwiązanie problemu

Po podłączeniu
zasilania i naciśnięciu
przycisku „ON/OFF”
urządzenie nie

odpowiada.

Czy jest dostępna energia elektryczna ?

Użyj po wznowieniu dostaw

prądu.

Czy bezpiecznik w instalacji elektrycznej nie jest
uszkodzony?

Sprawdź dokładnie przyczyny
źródłowe. Jeśli problemu nie
można rozwiązać, skontaktuj się

z autoryzowanym serwisem w
celu sprawdzenia i naprawy.

Czy wtyczka jest dobrze podłączona?

Podgrzewanie jest
przerywane podczas
normalnego

użytkowania i słychać

dźwięk „Beep”.

Czy używane są naczynia właściwe dla tego

rodzaju kuchenek ?

Wymień naczynia na właściwe

do kuchenki indukcyjnej.

Czy naczynia kuchenne są umieszczone w środku

strefy grzewczej?

Umieść naczynie na środku

strefy grzewczej.

Czy naczynie nie jest cały czas podnoszone,

przesuwane itd.?

Umieść naczynie w strefie

grzewczej.

Brak działania

podczas ogrzewania.

Czy naczynie nie jest puste lub czy nie jest
ustawiona zbyt wysoka moc lub temperatura?

Sprawdź czy kuchenka jest
używana zgodnie z instrukcją.

Czy wlot / wylot osłony wentylatora nie jest

zasłonięty lub zabrudzony?

Usuń rzeczy zasłaniające wlot /
wylot osłony wentylatora.
Ponownie uruchom urządzenie

po ostygnięciu.

Czy kuchenka pracuje ponad 2 godziny bez
ingerencji użytkownika?

Zresetuj tryby gotowania lub

użyj funkcji timera.

Kody błędów.

E0 Brak naczyń lub zastosowano naczynia

niezgodne z rodzajem kuchenki

Należy użyć właściwe naczynie

Podłącz urządzenie do

odpowiedniego gniazdka
elektrycznego

Proszę zgłosić naprawę

urządzenia

Proszę zgłosić naprawę

urządzenia

Proszę zgłosić naprawę

urządzenia

Proszę zgłosić naprawę

urządzenia
E1 Napięcie jest niższe niż 100 V

E2 Napięcie jest wyższe niż 280 V

E3 Czujnik ciepła powierzchni szklanej płyty jest

przegrzany lub zwarty

E4 Czujnik ciepła powierzchni szklanej płyty jest

uszkodzony lub przerwany obwód

E5 IGBT jest przegrzany lub zwarty

E6 IGBT jest uszkodzony lub otwarty obwód

Jeśli powyższe środki zaradcze / kontrolne nie pomogą przy rozwiązaniu problemu, należy
natychmiast odłączyć urządzenie i skontaktować się z autoryzowanym serwisem w celu naprawy. Aby
uniknąć niebezpieczeństwa i uszkodzenia urządzenia, nie wolno demontować lub naprawiać we
własnym zakresie.

str. 9

Oświadczenie producenta o zgodności urządzenia z zasadniczymi wymaganiami

Niniejszym Lin Polska Sp. z o.o. oświadcza, że urządzenie LI-35P2N jest zgodne z zasadniczymi
wymaganiami oraz innymi stosownymi postanowieniami dyrektywy 2014/30/EU.

Oznakowanie sprzętu symbolem przekreślonego kontenera na odpady informuje o zakazie
umieszczania zużytego sprzętu elektrycznego i elektronicznego wraz z innymi odpadami. Przekazanie
zużytego sprzętu elektrycznego i elektronicznego do punków zbierania przyczynia się do ponownego
użycia, recyklingu bądź odzysku sprzętu i ochrony środowiska naturalnego. Składniki niebezpieczne
zawarte w sprzęcie elektronicznym mogą powodować długo utrzymujące się niekorzystne zmiany w
środowisku naturalnym, jak również działać szkodliwie na zdrowie

Gwarancja

1) Dystrybutor niniejszego produktu gwarantuje prawidłowe działanie produktu w okresie 12

miesięcy od daty zakupu, jednak nie dłużej niż 24 miesięcy od daty produkcji. Gwarancją objęte są
jedynie produkty posiadające prawidłowo wypełnioną kartą gwarancyjną (pieczątka punktu
sprzedaży) wraz z dowodem zakupu. Naprawy w okresie trwania gwarancji będą wykonywane
bezpłatnie. Gdy naprawa będzie niemożliwa nastąpi wymiana produktu na nowy wolny od wad.
Dystrybutor dopuszcza możliwość wymiany na inny podobny model urządzenia (o takich samych
parametrach lub lepszych) w przypadku, gdy przedmiotowy sprzęt nie jest już dostępny na rynku. W
przypadku wymiany okres udzielanej gwarancji biegnie od pierwotnej daty zakupu urządzenia.

2) Karta gwarancyjna bez pieczątki sklepu, daty sprzedaży i podpisu sprzedawcy jest nieważna! W

przypadku braku ważnej karty gwarancyjnej wszelkie usterki mogą być usunięte przez dystrybutora

tylko na koszt nabywcy.

3) Gwarancją objęte są wszelkie wady materiałowe i produkcyjne powodujące niemożność

korzystania z produktu lub jego wadliwe działanie.

4) Uprawniony z gwarancji jest zobowiązany dostarczyć kompletne urządzenie w oryginalnym

opakowaniu (zawierające wszystkie akcesoria: ładowarki, uchwyty, kable, karty pamięci oraz karty
licencyjne oprogramowania wraz z płytami) do siedziby dystrybutora na własny koszt, wraz z ważną
kartą gwarancyjną, dowodem zakupu oraz dokładnym opisem występującej usterki.

5) Gwarancja nie obejmuje uszkodzeń mechanicznych, uszkodzeń powstałych z powodu użytkowania

urządzenia niezgodnie z instrukcją obsługi lub do innych celów niż określone w opisie urządzenia.

6) Gwarancja nie obejmuje materiałów i elementów eksploatacyjnych, ulegających zużyciu w trakcie

normalnego użytkowania powyżej 6 miesięcy od daty zakupu (np. baterie, akumulatory, uchwyty,

filtry, etc.)

GWARANCJA I SERWIS

str. 10

7) Gwarancją nie są objęte urządzenia, w których usunięta została plomba zabezpieczająca.

8) Serwis dokona naprawy w terminie 21 dni od daty otrzymania urządzenia. Termin może ulec

przedłużeniu do 30 dni, jeżeli zajdzie konieczność sprowadzenia od producenta części zapasowych.

9) W przypadku nieuzasadnionej reklamacji (braku zgłaszanej usterki lub zakwalifikowania jej jako nie

podlegającej gwarancji), klient ponosi koszty ekspertyzy w wysokości 50 zł netto oraz koszty
przesyłki.

10) Niniejsza gwarancja na sprzedany towar nie wyłącza, nie ogranicza ani nie zawiesza uprawnień

kupującego wynikających z art.13 pkt.4 Ustawy o warunkach sprzedaży konsumenckiej oraz zmianie

Kodeksu cywilnego ( Dz.U. z 2002r Nr141 , poz. 1176 ).

11) Terytorialny zasięg ochrony gwarancyjnej to terytorium Rzeczpospolitej Polskiej.

W razie jakichkolwiek pytań lub problemów prosimy o kontakt jak poniżej. Szczegółowe
warunki gwarancji i procedura reklamacyjna w oddzielnej części.

IMPORTER/DYSTRYBUTOR:

LIN Polska Sp. z o.o.
Opłotek 29
01-940 Warszawa

[email protected]

www.lin-tcl.pl

Telefon: [phone]

Model sprzętu:...........................................................................................

Data

sprzedaży i podpis......................................................................................

Numer seryjny:...........................................................................................

str. 11

www.lin-tcl.pl
