S1
linear motion systems

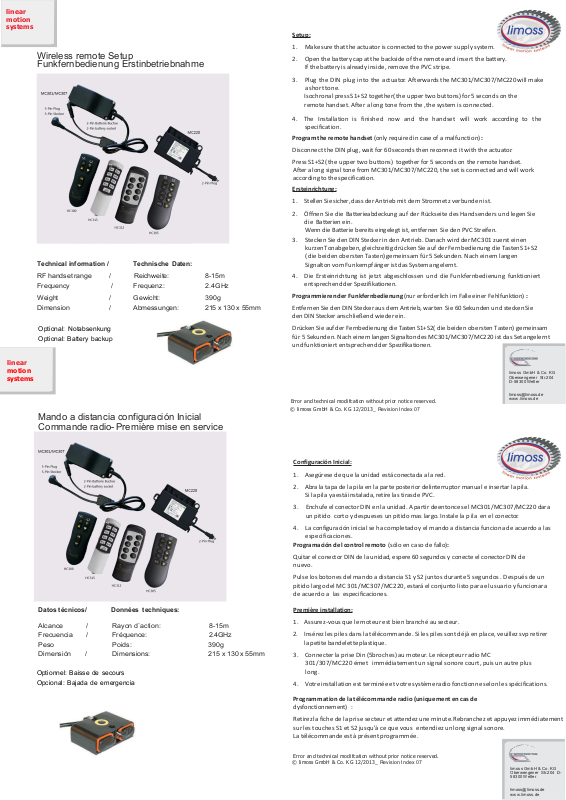

Wireless remote Setup
Funkfernbedienung Erstinbetriebnahme
MC301/MC307
5-Pin Plug
5-Pin Stec ker
2-Pin Batte
rie Buchse
2-Pin batte
ry socket
Setup:
1.
Make sure that the actuator is connected to the power supply system.
2.
Open the batterycap at the backside of the remote and insert the battery.
If the battery is already inside, remove the PVC st ripe.
3.
Plug the DIN p lug into the actuator. Afterwards the MC301/MC307/MC220will make
a short tone.
Isochronal press S1+S2 together( the upper two buttons) for5 seconds on the
remote handset. After a long tone from the ,the systemis connected.
4.
The Installation is finished now and the handset will work according to the
specification.
Program the remote handset (only required in case of a malfunction):
Disconnect the DIN plug, wait for 6 0 seconds then reconnect it with the actuator.
Press S1+S2( the upper two buttons) together for 5 seconds on the remote handset.
After a long signal tone from MC301/MC307/MC220, the set is connected and will work
according to the specification.
Ersteinrichtung:
1.
Stellen Sie sicher,dass der Antriebmit dem Stromnetz verbunden ist.
2.
Öffnen Sie die Batterieabdeckung auf der Rückseite des Handsenders und legen Sie
die Batterien ein.
Wenn die Batterie bereits eingelegt ist, entfernen Sie den PVC Streifen.
Technical information / Technische Daten:
3.
Stecken Sie den DIN Steckerin den Antrieb. Danach wird der MC301 zuersteinen
kurzen Tonabgeben, gleichzeitig drückenSie auf der Fernbedienung die TastenS1+S2
( die beiden obersten Tasten) gemeinsam für 5 Sekunden. Nach einem langen
Signalton vom Funkempfänger ist das System angelernt.
RF handset range
/
Reichweite:
8-15m
Frequency
/
Frequenz:
2.4GHz
Weight / Gewicht: 390g
Dimension / Abmessungen: 215 x 130 x 55mm
Optional: Notabsenkung
Optional: Battery backup
4.
Die Ersteinrichtung ist jetzt abgeschlossen und die Funkfernbedienung funktioniert
entsprechend der Spezifikationen.
Programmieren der Funkfernbedienung (nur erforderlich im Falleeiner Fehlfunktion) :
Entfernen Sie den DIN Stecker aus dem Antrieb, warten Sie 60 Sekunden und stecken Sie
den DIN Stecker anschließend wieder ein.
DrückenSie auf der Fernbedienungdie TastenS1+S2( die beiden obersten Tasten) gemeinsam
für 5 Sekunden. Nach einem langenSignalton des MC301/MC307/MC220 ist das Set angelernt
und funktioniert entsprechend der Spezifikationen.
linear
motion
systems
Error and t echn ical m odifca tion witho ut prio r notic e reserv ed.
© limos s Gmb H & Co. KG 1 2/20 13_ Revision Index 07
limoss Gm bH & C o. K G
Oberwengener Str.204
D-58 300 W etter
limoss@limoss.de
www.lim oss.d e
Mando a distancia configuración Inicial
Commande radio- Première mise en service
ConfiguraciónInicial:
1.
Asegúrese de que la unidad está conectada a la red.
2.
Abra la tapa de la pila en la parte posterior delinterruptor manual e insertar la pila.
Si la pila ya estáinstalada, retire las tirasde PVC.
3.
Enchufe el conector DIN en la unidad. A partir deentonces el MC301/MC307/MC220 dara
un pitido corto y despueses un pitido mas largo. Instale la pila en el conector.
4.
La configuración inicial se ha completado y el mando a distancia funciona de acuerdo a las
especificaciones.
Datos técnicos/ Données techniques:
Alcance / Rayon d`action: 8-15m
Frecuencia / Fréquence: 2.4GHz
Peso Poids: 390g
Dimensión / Dimensions: 215 x 130 x 55mm
Optionnel: Baisse de secours
Opcional: Bajada de emergencia
Programación del control remoto (sólo en caso de fallo):
Quitar el conector DIN de la unidad, espere 60 segundos y conecte el conector DIN de
nuevo.
Pulse los botones del mando a distancia S1 y S2 juntos durante 5 segundos . Después de un
pitido largo del MC 301/MC307 /MC220, estaráel conjunto listo para el usuario y funcionara
de acuerdo a
las especificaciones.
Première installation:
1.
Assurez-vous que le moteur est bien branché au secteur.
2.
Insérez les piles dans la télécommande. Si les piles sont déjà en place, veuillez svp retirer
la petite bandelette plastique.
3.
Connecter la prise Din (5broches) au moteur.Le récepteur radio MC
301/307/MC220 émet imm édiatement un signal sonore court, puis un autre plus
long.
4.
Votre installation est terminée et votre système radio fonctionne selon les spécifications.
Programmation de la télécommande radio (uniquement en cas de
dysfonctionnement) :
Retirez la fiche de la prise secteur et attendez une minute.Rebranchez et appuyez immédiatement
sur les touches S1 et S2 jusqu'à ce que vous entendiez un long signal sonore.
La télécommande est à présent programmée.
Error an d techn ical m odifca tion with out prio r noti ce reserv ed.
© limos s GmbH & Co. KG 12/2 013_ Revision Index 07
limoss Gmb H & Co . KG
Oberwengener Str.204
D-
5830 0 Wette r
limoss@limoss.de
www.lim oss.d e
FCC Statement
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:
(1) This device may not cause harmful interference, and
(2) This device must accept any interference received, including interference that may cause undesired operation.
Any changes or modifications not expressly approved by party responsible for compliance could void the user’s authority to operate the equipment.
Note: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These
limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can
radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio
communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful
interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the
interference by one or more of the following measures:
—Reorient or relocate the receiving antenna.
—Increase the separation between the equipment and receiver.
—Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
—Consult the dealer or an experienced radio/TV technician for help."
RSS-Gen & RSS-210 Statement:
"This device complies with Industry Canada licence-exempt RSS standard(s).
Operation is subject to the following two conditions: (1) this device may not cause interference, and (2) this device must accept any interference,
including interference that may cause undesired operation of the device.
Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux
deux conditions suivantes : (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique
subi, même si le brouillage est susceptible d'en compromettre le fonctionnement."
RSS-102 Statement:
"This equipment complies with Industry Canada radiation exposure limits set forth for an uncontrolled environment. "
"Cet équipement est conforme à l'exposition aux rayonnements Industry Canada limites établies pour un environnement non contrôlé. "
