Montageanleitung Geräteunterbau 600 / 700
Assembly instructions / appliances unit 600/700
- Einbau Mikrowelle / Geschirrspüler -
- Installation microwave / dish-washer -
Rev 02/06
19.02.2016/MH

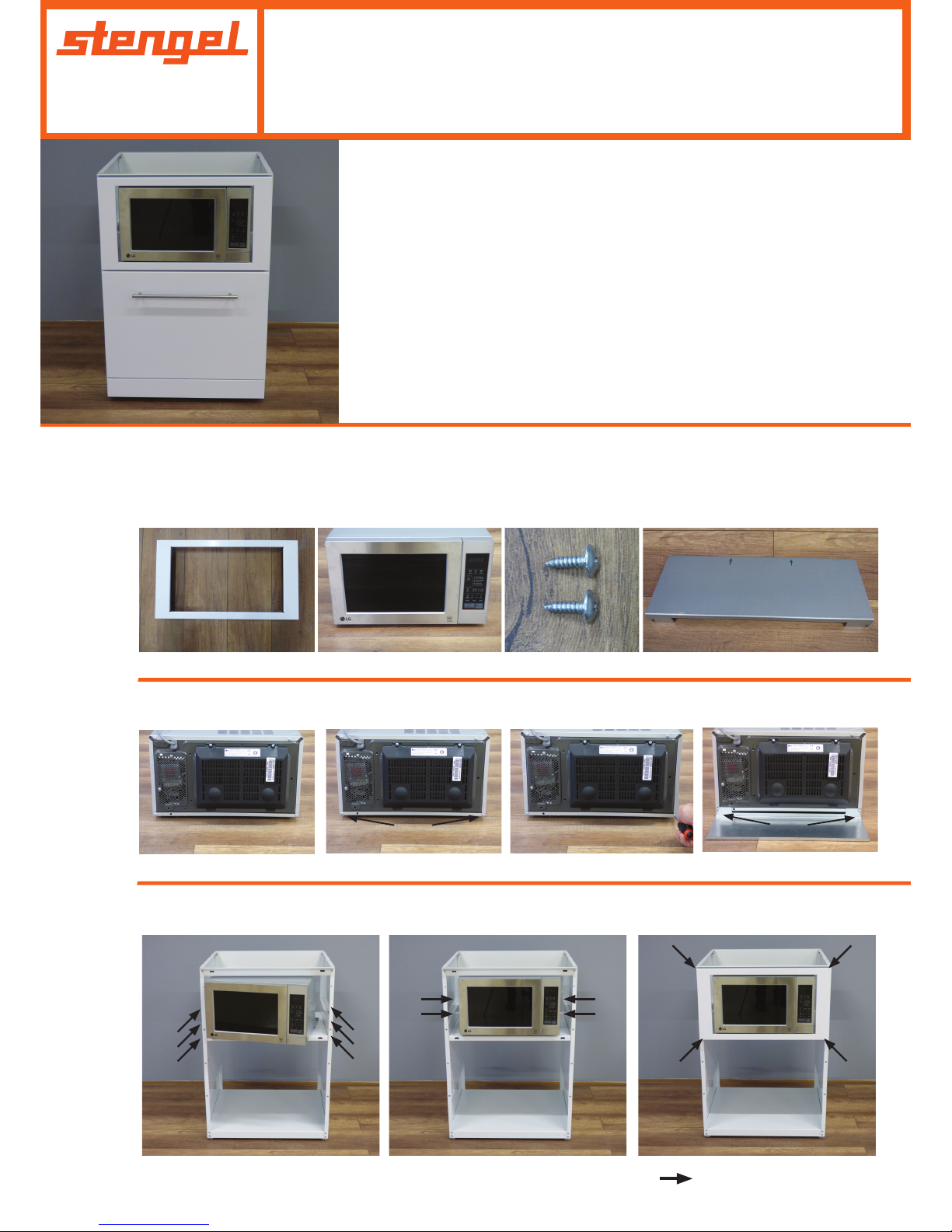

1. Einbau Mirkowelle / Installation microwave
a) Bauteile / Parts
Mikrowelle/microwave
4x14mm
Montageblech/xing plate
Blende/pelmet
b) Vorbereitung Mikrowelle / preparing microwave
Warnhinweis: Scharfkantige Bleche, bitte bei der Montage
Schutzhandschuhe verwenden
Warning: Sharp metal sheets, please use protective gloves
Abziehen/removing
Rückseite/back
c) Mikrowelle montieren / installation microwave
Einführen/insert
Vermitteln/center Blende/pelmet
click
click
Herausdrehen/removing
2x
Anschrauben/screw
Nächste Seite/next page
Hinweis: Einbau Geschirrspüler auf Seite 2
Remark: Installation dish-washer page 2
1/2
2x
Page 2

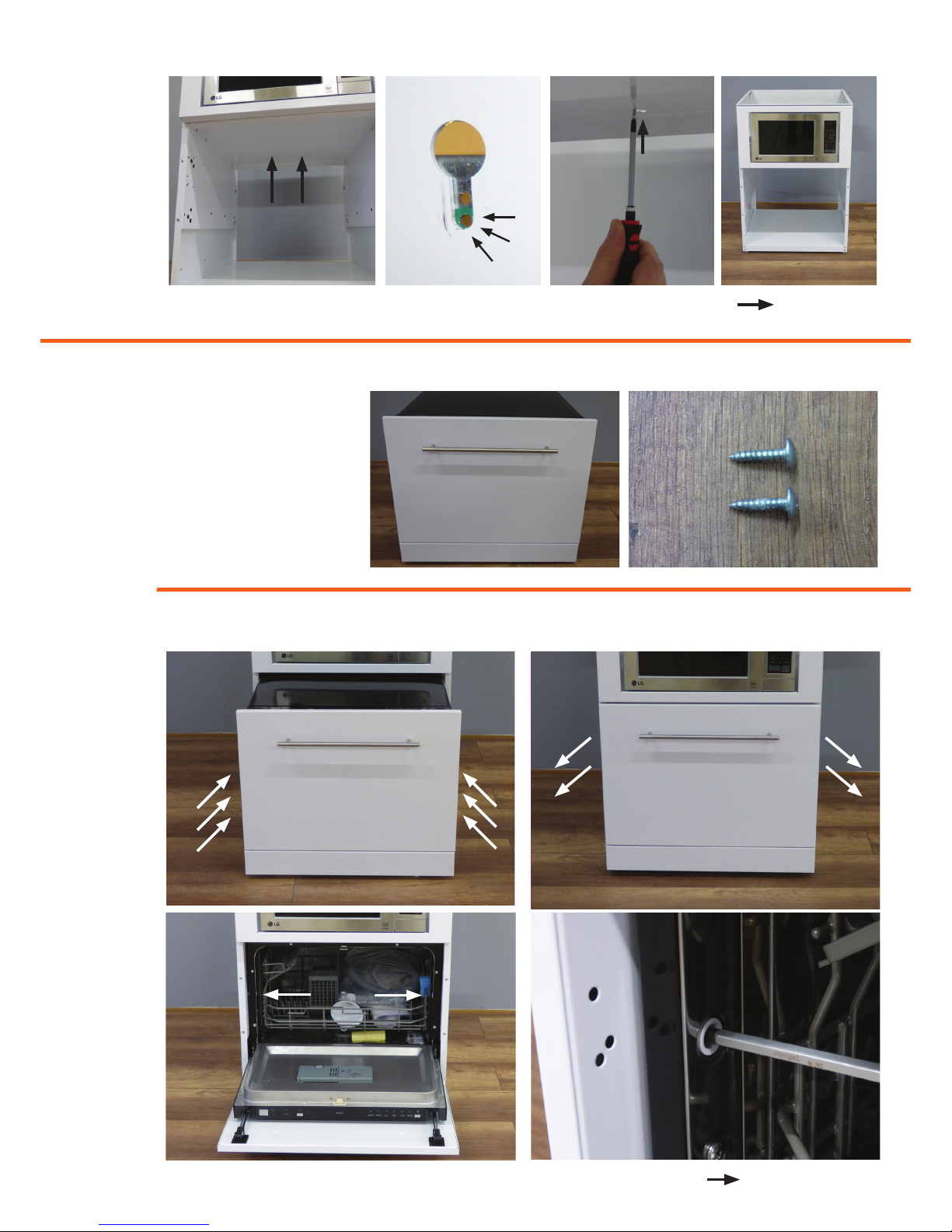

2. Einbau Geschirrspüler / Installation dish-washer
a) Bauteile / Parts
4x18mm
Geschirrspüler/Dish-washer
b) Geschirrspüler montieren / installation dish-washer
Einführen/insert
2x
Verschrauben/screw
2x
Fertig/ready
Fertig/ready
Mikrowelle montieren / installation microwave
2/2
Tür öffnen/open door
Verschrauben/screw
