Инструкция по безопасности
Миксеры LILOMA работают от сети электропитания 220В. В работе с такими
устройствами следует соблюдать следующие меры безопасности:
Не допускайте контакта кабеля питания с источниками тепла и
острыми предметами;
Не подвергайте кабель питания изгибам, запутыванию;
Не устанавливайте прибор или другие устройства на кабеле питания;
Все работы по чистке и ремонту рекомендуется проводить только при
отключенном от сети кабеле электропитания;
При отключении миксера от сети необходимо держаться за вилку
сетевого кабеля во избежание разрыва или повреждения шнура;
Запрещается использование устройства с поврежденным кабелем;
Устройство должно быть подключено к розетке с заземлением,
напряжение в сети должно соответствовать требованию к питанию
устройства;
Запрещается проталкивать продукты в миксер рукой.
Запрещается вносить в аппарат технические изменения.
Благодарим Вас за выбор техники марки LILOMA!
LILOMA — это широкий спектр технологического оборудования для
предприятий общественного питания, небольших пищевых производств, баров,
кафе и продовольственных магазинов: фритюрницы, слайсеры, мясорубки,
овощерезки, миксеры и др.
Настоящее руководство по эксплуатации содержит информацию,
актуальную на момент его издания, и может не отражать более
поздние изменения. Производитель оставляет за собой право
вносить любые изменения в спецификацию устройства, а также
изменения в алгоритмы управления
2
Page 3
Назначение миксеров
Миксеры LILOMA предназначены для измельчения и перемешивания продуктов
до однородной массы. Они идеально подходят для приготовления кремов, соусов,
фруктовых и овощных пюре, джемов, протертых супов и муссов.
Компактность, небольшой вес, удобная ручка и регулируемая скорость работы
делают миксеры LILOMA надежными помощниками на профессиональных и
полупрофессиональных кухнях.

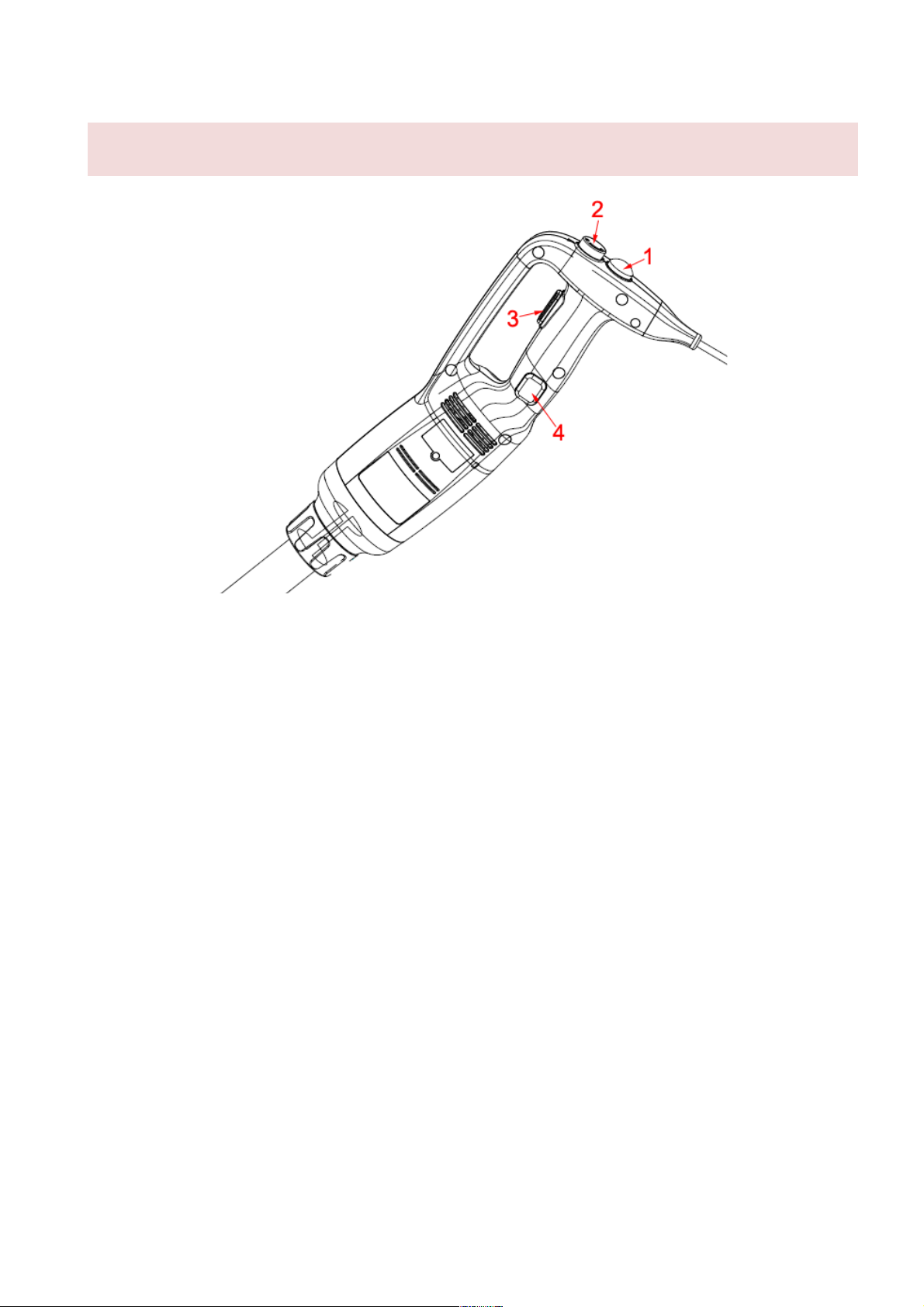

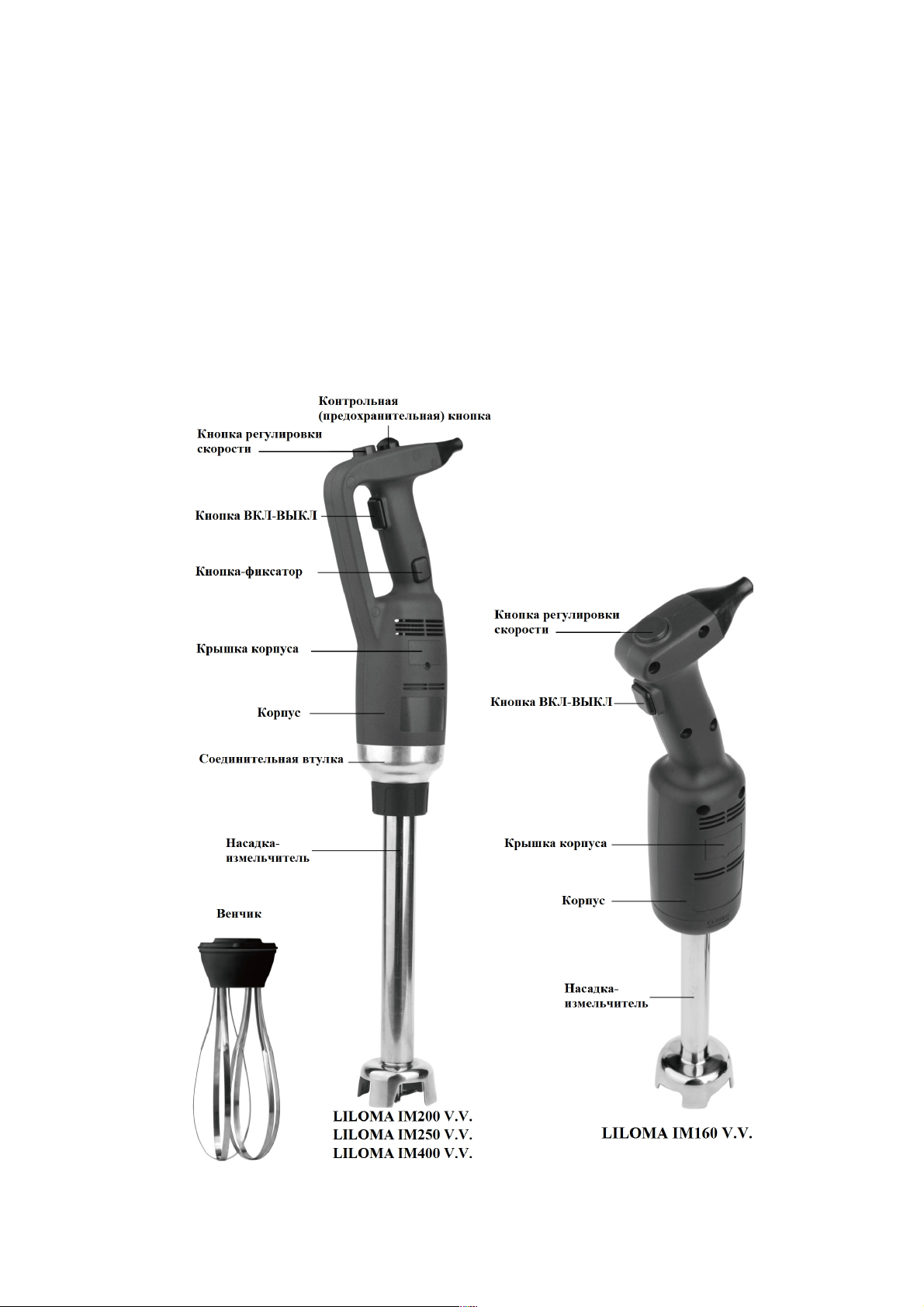

Конструкция
3
Page 4
Эксплуатация
Внимание! Будьте осторожны в работе с устройством. Не допускайте детей к
оборудованию во время эксплуатации.
Включение и выключение устройства:
1. Убедитесь, что кнопка ВКЛ-ВЫКЛ (№ 3) не нажата.
2. Подключите устройство к сети электропитания.
3. Установите насадку-измельчитель или насадку-венчик.
4. Нажмите и удерживайте кнопку №1 (Кнопкой оснащены все модели кроме
LILOMA IM160 V.V.)
5. Нажмите кнопку ВКЛ-ВЫКЛ (№ 3), устройство начнет работу.
6. Чтобы остановить работу миксера, отпустите кнопку ВКЛ-ВЫКЛ (№ 3). Кнопка
№ 1 автоматически будет отключена.
Непрерывный режим работы:
Следуйте пунктам 1-5, обозначенным выше, затем:
6. Когда кнопка ВКЛ-ВЫКЛ (№ 3) вжата, нажмите кнопку-фиксатор (№ 4).
7. Отпустите кнопку ВКЛ-ВЫКЛ (№ 3), устройство будет работать постоянно.
8. Для остановки устройства, нажмите и отпустите кнопку ВКЛ-ВЫКЛ (№ 3).
4
Page 5
Эксплуатация с регулировкой скорости:
Следуйте пунктам 1-5, обозначенным выше, затем:
9. Отрегулируйте скорость вращения, поворачивая кнопку вариатора скорости (№
2) до максимума или минимума (в зависимости от того, какая скорость
необходима). При работе с венчиком рекомендуется начинать с низкой скорости.
Устройство оснащено системой саморегулирования скорости, это означает, что как
только Вы выбрали необходимую скорость, она остается постоянной, даже,
независимо от того, что консистенция смешиваемых продуктов изменилась.
Рабочее положение:
Функция измельчения: для удобства и лучшего контроля мы советуем держать
миксер за ручку и нижнюю пластиковую часть устройства, где расположен мотор.
Рекомендуется держать миксер под небольшим наклоном, чтобы ножи насадкиизмельчителя не касались дна посуды. Во избежание разбрызгивания убедитесь,
что насадка хорошо погружена в продукт, а также следите за тем, чтобы
вентиляционные отверстия двигателя не были опущены в жидкость. Для
максимально эффективной работы 2/3 длины насадки должны быть погружены в
продукт.
Функция венчика: рекомендуется одной рукой держать устройство за ручку, второй
рукой — контейнер (при необходимости). Рекомендуется перемещать венчик по
всему периметру контейнера, чтобы смешиваемая масса была максимально
равномерной. Следите за тем, чтобы венчик не касался стенок контейнера. Для
максимальной эффективности, как минимум, 1/5 часть венчика должна быть
погружена во взбиваемую массу. Запрещается полностью погружать венчик и его
держатель в массу.
5
Page 6
Сборка/разборка:
При необходимости проведения работ по сбрке/разборке устройства, оно должно
быть выключено и отключено от сети электропитания.

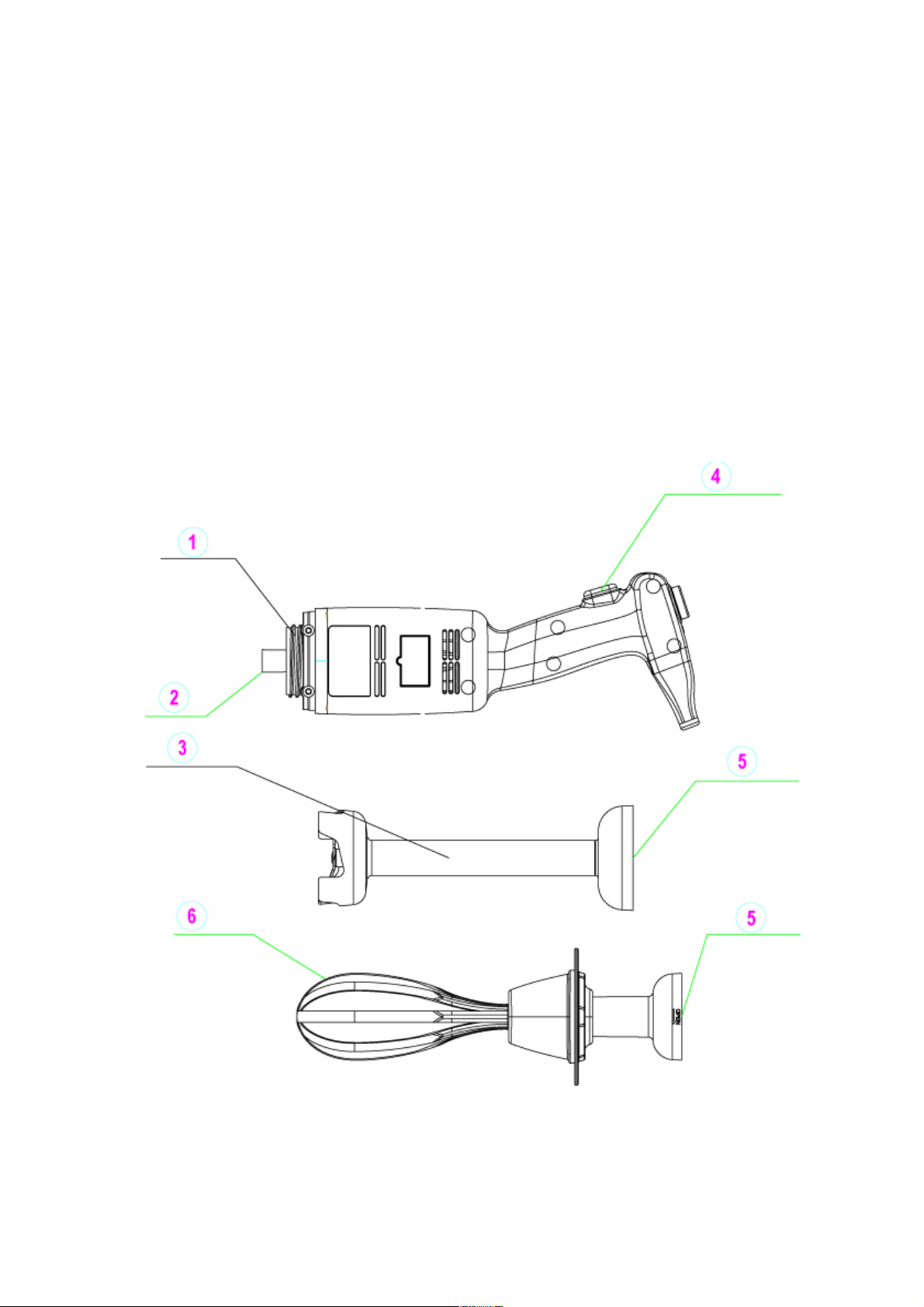

Сборка модели IM160 V.V.:
1. Установите соединительную муфту (5) насадки-измельчителя (3) или венчика
(6) в муфту (2) на корпусе устройства (1).
2. Закрепите насадку-измельчитель (3) или венчика (6) к корпусу устройства.
6
Page 7

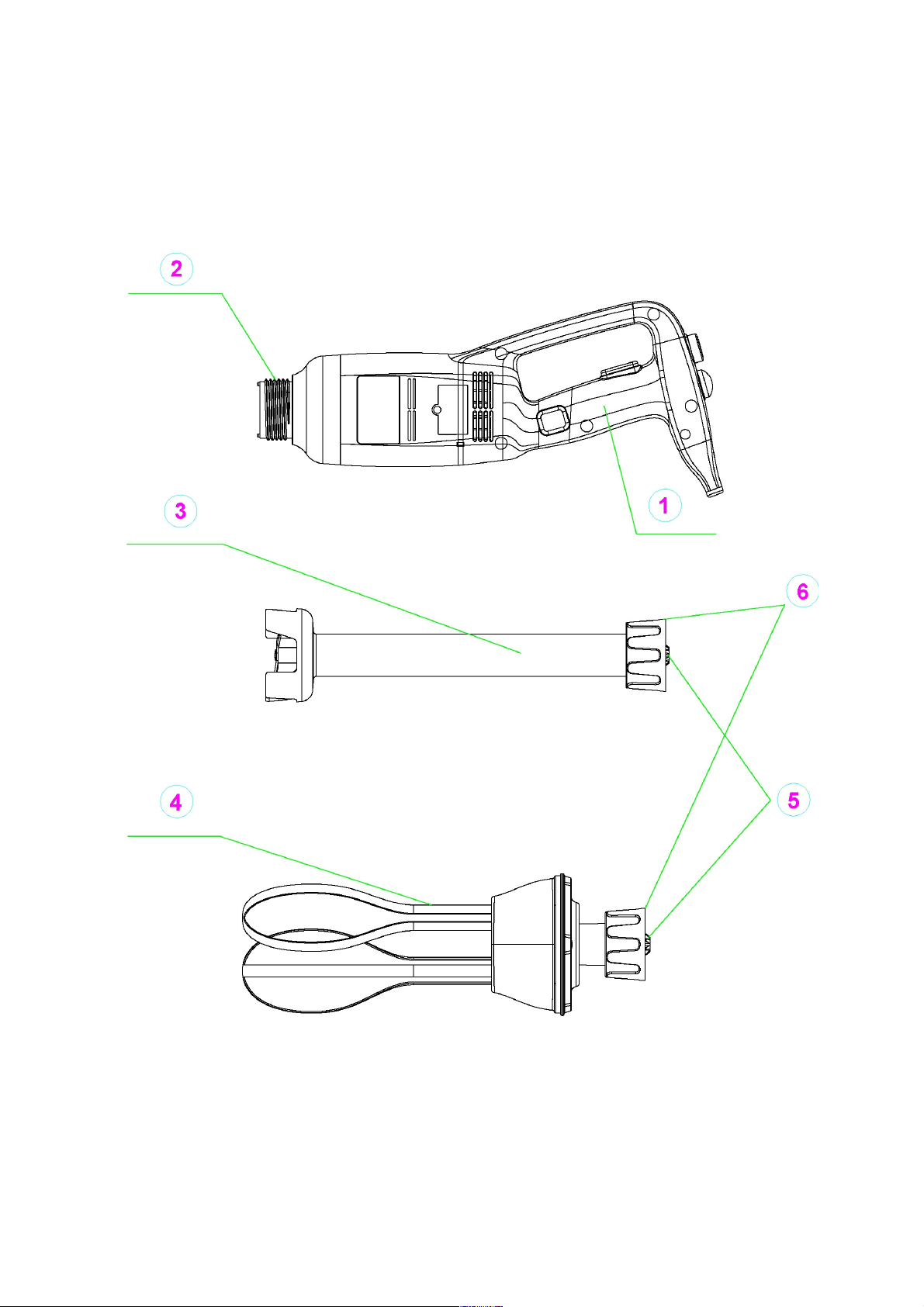

Сборка моделей IM200 V.V., IM250 V.V., IM400 V.V.:
1. Установите соединительную муфту (5) насадки-измельчителя (3) или венчика
(4) в муфту (2) на корпусе устройства (1). Убедитесь, что вогнутая сторона
соединительной муфты четко совпадает с выпуклой стороной муфты.
2. Заверните гайку (6), чтобы плотно их закрепить к корпусу устройства.
Разборка устройства осуществляется при выполнении описанных выше действий
в обратной последовательности.
7
Page 8
Чистка
После каждого использования необходимо чистить устройство. Перед
проведением очистки отключите устройство от сети электропитания.
1. После измельчения (смешивания) горячей массы, остудите нижнюю часть
насадок в холодной воде, только после этого можно снять насадку-измельчитель
или венчик с крепления. После завершения смешивания, незамедлительно
очистите миксер и используемые насадки во избежание скапливания грязи и
остатков продуктов на их поверхностях.
2. Запрещается опускать корпус, где расположен двигатель и верхнюю рукоятку
под воду, очистите их с помощью влажной тряпки или губки.
3. Чистка насадки-измельчителя: поместите насадку в контейнер с чистой водой,
включите устройство на несколько секунд, чтобы отмыть сам штифт и ножи
насадки.
Внимание! Чтобы на поверхностях после высыхания не оставались пятна,
необходимо насухо их вытереть.
4. Запрещается опускать держатель венчика в воду, очистите его с помощью
влажной тряпки или губки.
5. Используйте специальное моющее и дезинфицирующее средство. Для чистки
пластиковых частей используйте не слишком агрессивное моющее средство.
Устранение неисправностей
Если возникли проблемы с подачей электричества на устройство, отключите
устройство от электросети, отпустите кнопку ВКЛ-ВЫКЛ (№ 3), проверьте
напряжение сети и систему электроподключения, заново включите устройство.
Если проблема заключается в перегреве устройства, отпустите кнопку ВКЛВЫКЛ, отключите устройство от электросети, подождите несколько минут, пока
двигатель не остынет, а предохранительный механизм не будет возвращен в
исходное рабочее положение; затем перезапустите устройство.
Если Вы не можете определить причину возникшей проблемы, отпустите кнопку
ВКЛ-ВЫКЛ, отключите устройство от электросети, проверьте следующее:
1. Вилку кабеля питания;
2. Свободно ли вращаются ли лезвия ножа;
3. Состояние силового кабеля электропитания;
4. Свободно ли вращается вал привода. Для этого, снимите нижнюю часть
насадки, вручную проверьте вращение вала привода.
Если возникла неисправность, не представленная в руководстве по эксплуатации,
обратитесь в авторизованный сервисный центр послепродажного
обслуживания.
8
Page 9

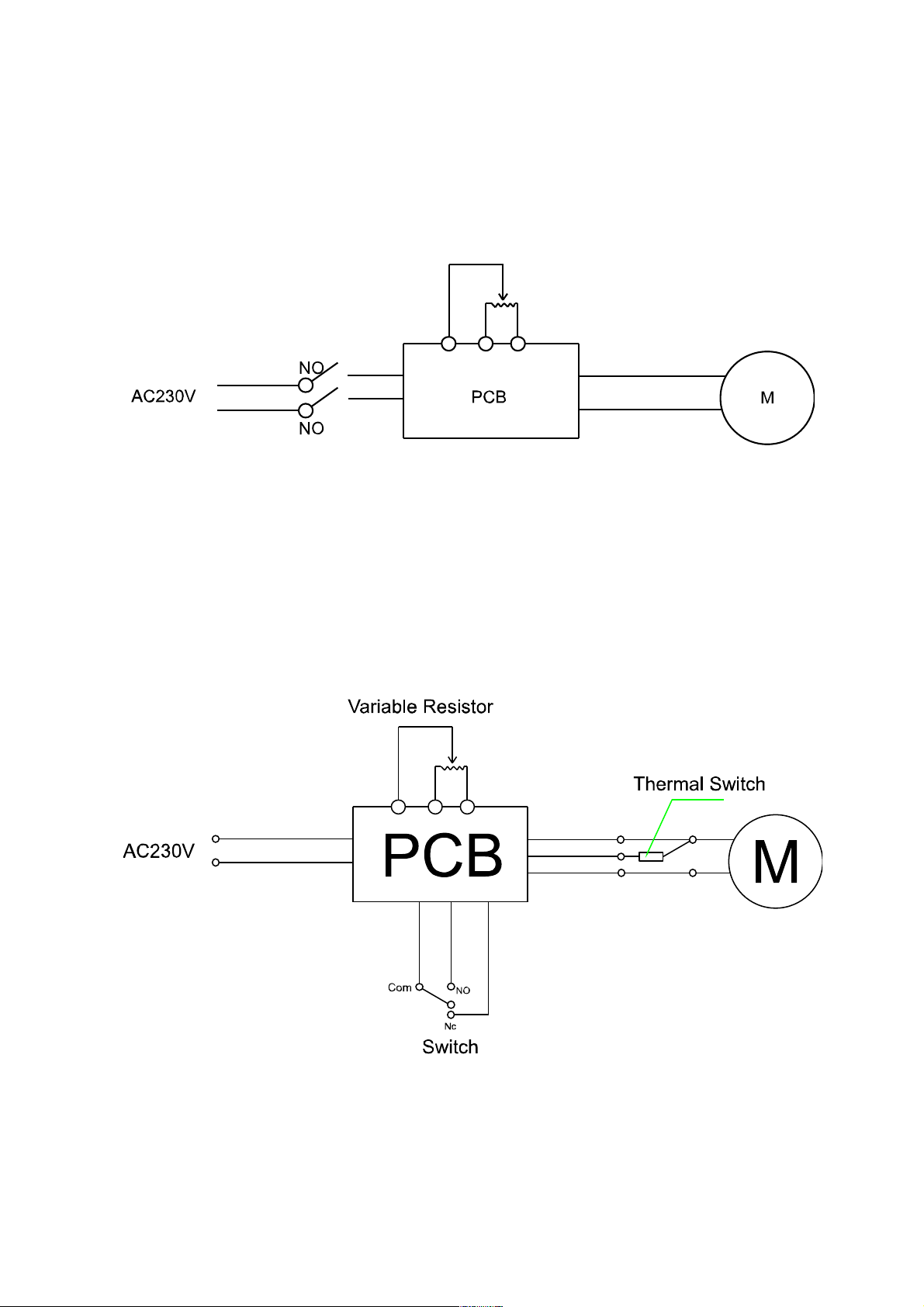

Диаграмма электроподключения
LILOMA IM160 V.V.
LILOMA IM200 V.V. / IM250 V.V. / IM400 V.V.
9
Page 10
Page 11
Технические характеристики венчиков
Модель IM160 WK185 IM350/IM400 WK250 IM350/IM400 WK350
Длина, мм 185 250 350
Вес, кг 0,4 0,5 0,85
Совместимость
с миксерами
LILOMA
IM160 V.V.
LILOMA IM400 V.V. LILOMA IM400 V.V.
11
