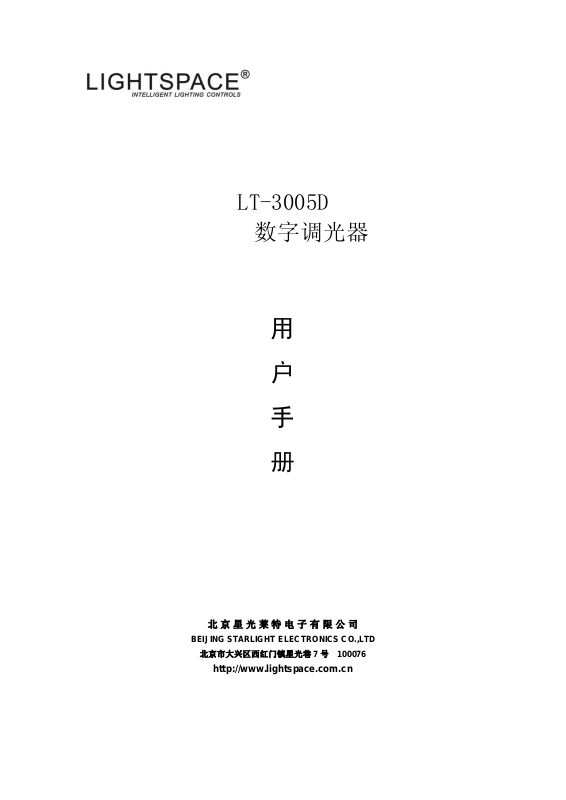

LT-3005D
数字调光器
用
户
手
册
北京星光莱特电子有限公司
BEIJING STARLIGHT ELECTRONICS CO.,LTD
北京市大兴区西红门镇星光巷 7 号 100076
http://www.lightspace.com.cn
运输和储存条件
交货-拆包
安全知识
操作电缆注意事项
产品描述
技术参数（产品特性）
产品安装和要求
前面板说明
后面板说明
电缆线的连接
使用说明
调光器参数设置
各类检测、保护、恢复方法
运输和储存条件
运输过程中应避免剧烈振动、碰撞，以防损坏。
在运输和储存当中应防雨雪侵袭，储存地点应干燥，周围空气应不受腐蚀性或可燃性气
体、水蒸汽等明显污染。
堆码层数应不超过极限，以防止压损。
下列温度范围适用于运输储存：－25℃～＋55℃之间。
交货-拆包
当您收到 LIGHTSPACE®的产品时，请确认包装尚未拆卸，并仔细检查设备是否完好；
所有设备经严格检验，并确认完好才允许出厂；
如果发现设备有任何损坏，请及时联系相关人员，并记录在案。
核对您收到的产品和清单上的是否一致，是否符合系列产品规格；
检查您收到的设备型号、数量与交付单上的是否一致的；
一旦发现出错，请立即与发货方联系，说明情况直到收到满意答复。
确认无误后，把产品放回包装，安放在符合存储条件的位置，等候最后的安装。
安全知识
LT -3005D 六路数字调光器符合欧洲安全标准 EN60950-1:2006 和 EN60204-1:2006，
它属于Ⅰ类设备，按安全标准设计生产，按当地标准强制安全接地。为防止任何触电事故，
请不要打开外壳和防护措施，正常操作无需了解设备内部情况。如设备有损坏必须由专业人
员检查和维修，在检查和维修之前请确认外部连接电源已切断。
警告！！！
内有致命电压！注意您的安全！安装调试和维修服务应由专业人员操作！
任何人员使用前务必仔细阅读此手册，并按照要求使用。
操作电缆注意事项
供电电缆和连接器是设备安全的重要组成部分。
z 电缆供电端应有主断路器、保险器等，用于切断电源，并且不能触碰到电缆；
z 确保电缆和连接器无任何损坏，安装和平时检查都要确认电缆无损坏；
z 电缆和信号线不能合于一处。
产品描述
全数字调光，3×5kW 调光输出；
国际通用协议 DMX512 信号输入，起始地址可任意设置(1-512)；
LCD 数码英文显示；
每路设有一个上升斜率为 300us 的专业滤波器，抗干扰能力强，对音、视
频干扰小；
具有灯丝预热功能，断路器 MCB 过载和短路保护；
风扇智能控制及超温报警；
外形尺寸：483（宽）×132（高）×430（深）；
重量：14kG；
一体化设计划，重量轻，易维护。
技术参数（产品特性）
电子控制：全数字、微处理器控制；
额定功率：调光器连续工作额定功率为3×5kW，
整机最大功率为 15kW；
工作环境：温度0～40℃，25℃时相对湿度不大于90%，无凝结，大气压力小于
106kP，无腐蚀性和易燃性气体、无大量灰尘、能自然通风的场所；
供电系统：3NPE 400V 50HZ TN-S 系统,三相五线制；
供电电压范围：230V±10%；
额定供电电流：星型 3N~ with PE 供给: 230V 时每相 25 A
调光器保护：MCB 微型断路器(最大分断能力6000A)
控制信号协议：DMX512/1990 USITT
响应时间：DMX ≤50ms
调光器精度：256级
功率半导体器件：反并联可控硅
每路调光器最小负荷：≥60 W
输出电压的DC成份：在额定负载范围内低于1 V
负载类型：白炽灯泡、卤钨灯泡、经变压器的低电压灯泡
供电电缆颜色：相线 L1, L2, L3 棕色或黑色
中性线N蓝色
地线PE黄绿色
电磁兼容标准：EMC55015
安全标准：EN60204-1：2006
EN60950-1：2006
插座类型：可根据用户需要选择 PHOENIX 端子、SOCEPEX 19 芯插座、欧规 SCHUKO 插
座、32a 芯带接地灯光专用插座
保护：由 MCB (6k A 分断能力)提供每路保护，在规定条件下系统安全运行
冷却：智能温控风扇，两侧有通风口。
产品安装和要求
警告！！！
内有致命电压，安装调试时请断开电源，安装调试和维修服务应由专业人员操作！
为使产品能可靠安全的运行，调光器的工作环境应符合要求选取。
调光器工作时，会发出轻微的吱吱声，安装时请确认环境是否允许。
LT-3005D 是一种专业设备，必须由专业人员安装调试。
外形尺寸：483（宽）×132（高）×430（深）
供电系统：3NPE 400V 50HZ TN-S 系统,三相五线制
信号协议：DMX512/1990 USITT
安装方式：可单独使用，也可组装到航空箱和机柜内
前面板如图
功能键
LT-3005D
回路指示灯
功能键：共四种，分别为“SETUP”、“ENTER”“△”“▽”
三相指示灯：指示三相电源是否缺相
DMX指示灯：指示DMX信号连接情况。没有DMX信号时DMX指示灯灭；DMX信号正常
回路指示灯：指示各回路的亮度
断路器：过载和短路保护
显示区：设置及状态指示
断路器
时指示灯为红色闪烁；当DMX指示灯为绿色时，表示已收到信号，
但本机回路起始号设置超出调光台控制范围。
DMX指示灯
显示区
三相指示灯
后面板如图：
DMX OUT
DMX IN
负载端子：连接各路灯具
DMX IN：DMX 信号输入口
DMX OUT：DMX 信号输出口
负载端子：欧规SCHUKO插座
POWER INPUT
POWER INPUT：L1、L2、L3、N、PE 对应三相电各输入端，中性线和保护地
电缆线的连接
警告！！！
为防止任何触电事故，非专业人员请不要打开外壳。
如设备出现故障应由专业人员检查和维修，在检查和维修之前请确认电源已切断。
A. 主供电网络型式
⑴ 标准的 LT-3005D 采用三相 3NPE 400V 50Hz, TN-S 系统（三个相线 + 中性线
+ 地线 ）；
⑵ 单相电压额定值 230 V；
⑶ 工作电压范围是 230V±10%；
⑷ LT-3005D 电源亦可由单相供给；
⑸ 遇到不清楚的地方询问相关电工或有关公司。
B. 电缆接线要求
⑴ LT-3005D 的供电电缆安装要充分考虑到过载、短路的保护，核实线的规格是否电
流的要求和标准；
⑵ 所有接线应该由专业电工来完成；
2
⑶ 电源接线端建议用户选用不少于 10mm
⑷ 蓝色线是中性线 N，黄绿色线的是地线 PE；
⑸ 零线的线径应大于相线的线径一个等级，减少零线的线径是危险的，决不允许；
⑹ 根据 LT-3005D 的额定值确定电源电缆的尺寸；
⑺ 低于电流额定值的电缆不允许使用。
警告！！
通电前确认负载端无短路，N 线、PE 线已可靠连接！！！
的铜芯电缆；
C. 主电源的输入连接
三相电源线从后面板“POWER INPUT”处连接输入，L1、L2、L3 端子分别接入对应
的三相电源、N 端子接入中性线、PE 端子接入地线，参考后面板图。
D. 信号电缆连接：
从调光台或上一台调光器引入的信号线接入后面板“DMX512”处的卡侬座“IN”，卡
侬座“OUT”用于连接下一台调光器。
E. 输出端的连接：
负载端子连接灯具（如 3a 芯 32A 带接地灯光专用插座，上端接灯具的相线，中端接灯
具的 N 线，下端接灯具的 PE 线）。
F. DMX 接口说明
符合 DMX512/1990 国际通用标准
使用说明
LT-3005D 三路数字调光器是本公司最新研制的轻便调光器，可与具有DMX-512
接口的调光控制台及电脑灯控制台配套使用。
调光器参数设置
接好电源后面板上LCD的界面为：（图一）本机回路起始号，机内温度提示和每
回路的亮度（为光柱指示）
(图一)
在正常工作状态下，按 “SETUP”键进入设置菜单，共有6种设置内容，按顺
序分别是：1、设置回路起始地址 (DMX start addr)；2、设置灯丝预热值(Set
preheat)；3、机内温度及风扇检查(Check fan)；4、检查回路(Check Dimmer)；5、
设置输出方式(Set Out Mode);6、设置调光曲线(Set Law)。
1、 设置本机接收起始地址：
按“SETUP”键，进入本机回路起始地址设置，LCD显示（图二）
（图二）
按“△”或“▽”键，回路起始号将加1或减1，如连续按住“△”或“▽”键可实
现快速增减，（ 回路起始号最大可设置为512号），当达到所需的回路起始号后,
该数字即为本机回路起始号。
2、 设置灯丝预热值：
按“SETUP”键，进入灯丝预热值的设置，LCD显示（图三）
（图三）
（Off为关闭）此时按“△”或“▽”键，可选择灯丝预热值，灯丝预热值选择范围
为00－10，Off为无灯丝预热。
如：灯丝预热值选择02，LCD显示（图四）
（图四）
此灯丝预热值被选定，则开机后无控制信号时，本机按所选灯丝预热值输出。
3、 机内温度及风扇检查：
机内风扇为智能温度控制，当机内温度超过55℃时，风扇自动启动，
当机内温度低于45℃时风扇自动关闭。
按“SETUP”键，进入本机温度显示和风扇检查，LCD显示（图五）
(图五)
（
行检查 （图六）
表示机内温度）按“△” 键可开启风扇，对风扇工作情况进
（图六）
按“▽”键则关闭风扇（图五）；
当环境温度过高或风扇损坏导致机内温度超过75℃时，显示区闪动显示当前温
度，此时应减小负载或关闭部分回路，以免损坏机器；当温度低于75℃时；显示区
将恢复显示机号。
4、 检查回路：
按“SETUP”键，进入检查回路，LCD显示（图七）
（图七）
按“ENTER”键进入检查菜单。（图八）
(图八)
按“△”或“▽”键调整第一回路的输出电平，输出电平值选择范围为00—FL。
按“ENTER”键进入第二回路输出电平的检查。再按“ENTER”键可继续检查3-12路
和ALL（全部）的输出电平。
5、 设置输出方式：
按 “SETUP”键,进入输出方式设置，LCD显示（图九）
(图九)
按“ENTER”键进入输出方式设置菜单。（图十、图十一）
(图十) (图十一)
按“△”或“▽”键调整第一回路为开关状态（SW）或调光状态（DIM）。再
按“ENTER”键调整下一路（2～3）和ALL（全部）回路输出设置。
6、 设置调光曲线：
按 “SETUP”键，进入调光曲线设置，共有四种模式，可根据不同调光需求设
置。当LCD显示“Gently”（图十二）
（图十二）
此时该机电压的输出状态为缓慢上升工作状态。如下图：（附图十二）
（附图十二）
按下“▽”键选择下一项调光曲线设置，LCD显示“Square（图十三）
（图十三）
此时该机电压的输出状态为平方工作状态。如下图：（附图十三）
（附图十三）
按下“▽”键选择下一项调光曲线设置，LCD显示“Linear”（图十四）
（图十四）
此时该机电压的输出状态为线性工作状态。如下图：（附图十四）
（附图十四）
按下“▽”键选择下一项调光曲线设置，LCD显示“Normal”（图十五）
（图十五）
此时该机电压的输出状态为S曲线工作状态。如下图：（附图十五）
（附图十五）
各类检测、保护、恢复方法
警告！！！
内有高压！危险！！！注意您的安全！
安装调试和维修服务应由专业人员操作！
A. 为防止任何触电事故，请不要打开外壳。如设备有损坏应由专业人员检查和维修。在
检查和维修之前请确认外部连接电源已切断。
B. 在连接电源到电子设备前，要检查主电源电压。如果超过额定电压，有可能损坏内部
控制模块。
C. 如回路亮度不能归零，操作台仍可增减回路亮度，请检查灯丝预热功能是否设置为零。
D. 如灯具不受控常灭，但回路指示灯显示正常，请检查断路器是否闭合，负载是否过载。
E. 如灯具不受控常亮，但回路指示灯显示正常，则可控硅或其控制部分可能损坏。
F. DMX 指示灯显示异常，请检查通讯线连接是否正确，操作台是否工作正常。
G. 相线指示灯不亮，请检查三相电源是否正确连接。
H. MCB 异常关断，再次合上该开关看是否能闭合，如果不能闭合，应是线路出现短路
故障，请检查线路；如闭合后过一段时间后再次关断，请检查回路是否过载。
I. 定期检查风扇工作情况。
注意：
⑴ 维修请与本公司联系，在专业工程师指导下进行；
⑵ 设备中使用了致命的电压，需要经专门培训人员进行维修；
⑶ 打开机盖前外部连接电源应断开；
⑷ 更换电源板保险 F (5 x 20 mm) 1A 前外部连接电源必须断开；
⑸ 如需更换元器件请与供应商接触定购。
LT -3005D数字调光器用户手册 2007 第一版
北京星光莱特电子有限公司
星光莱特公司版权所有 如有改动，恕不事先通知
BEIJING STARLIGHT ELECTRONICS CO.,LTD
北京市大兴区西红门镇星光巷 7 号 100076 电话：010-60259548 60259546
传真：010-60259757 E-mail:mail@lightspace.com.cn
http://www.lightspace.com.cn 如需技术支持，请与我公司联系
