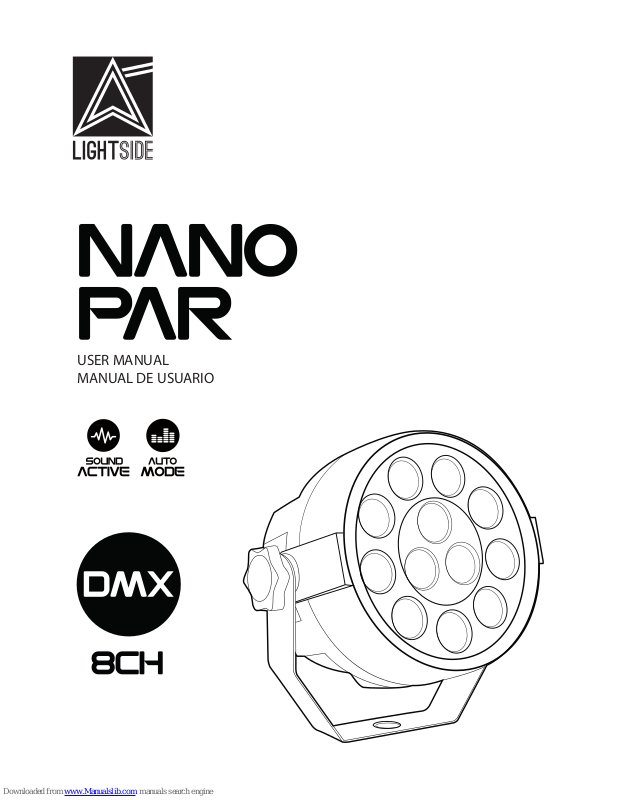

USER MANUAL
MANUAL DE USUARIO
8CH
NANO
PA R
ENGLISH
SAFETY INSTRUCTIONS
Safety Instructions
Please read these instructions carefully, they include important information about the
installation, usage and maintenance of this product.
• Please keep this User Guide for future reference. If you sell the unit to another user, be
sure that he also receives this instruction booklet.
• Always make sure that you are connecting to the proper voltage, and that the line
voltage you are connecting to is not higher than that stated on the bottom of the xture.
• This product is intended for indoor use only! It must be connected to an earthed mains
outlet
• To prevent risk of re or shock, do not expose xture to rain or moisture. Make sure there
are no ammable materials close to the unit while operating.
• The unit must be installed in a location with adequate ventilation, at least 20in (50cm)
from adjacent surfaces. Be sure that no ventilation slots are blocked.
• Always disconnect from power source before servicing or replacing fuse and be sure to
replace with same fuse size and type.
• Maximum ambient temperature (Ta) is 104° F (40°C). Don’t operate the xture at higher
temperatures.
• In the event of a serious operating problem, stop using the unit immediately. Never try
to repair the unit by yourself. Repairs carried out by unskilled people can lead to damage
or malfunction. Please contact the nearest authorized technical assistance center. Always
use the same type of spare parts.
• Make sure the power cord is never crimped or damaged.
• Never disconnect the power cord by pulling or tugging on the cord.
• Avoid direct eye exposure to the light source while it is on.
SPECIFICATIONS
Voltage AC220-240V 50/60HZ
Power 15W
12 Leds 1w RGBW (3R/3G/3B/3W)
Angle 45º
8CH DMX
Function Auto, Sound activate and DMX512
Dimensions 120 x 120 x 90mm
Weight 0.6kg
NANO
PAR
1
INTERNAL PROGRAM
There are 5 modes internal program for choosing. Press key MENU, you can choose
internal mode A1-A5: A1 is to static color mode, A2 to LED jump function, A3 to LED
rainbow function, A4 to LED sound active function, and A5 to LED strobe function
A6 Auto Run
A7 Scrolling eect
NANO
PAR
ENGLISH
2
DMX CHANNEL CHART
NANO
PAR
ENGLISH
3
INSTRUCCIONES DE SEGURIDAD
Por favor, lea atentamente estas instrucciones, incluyen información importante acerca
de la instalación, uso y mantenimiento de este producto
• Guarde este Manual de usuario para futuras consultas
• Asegúrese siempre de que se va a conectar a la tensión adecuada, y que el voltaje de la
línea a la que se está conectando no es superior al establecido en la parte inferior del
aparato.
• Este producto está diseñado para uso en interiores. Debe ser conectado a una toma de
corriente con toma de tierra
• Para evitar el riesgo de incendios o electrocución, no exponga el aparato a lluvia o
humedad. Asegúrese de que no hay materiales inamables cerca de la unidad mientras
este funcionando.
• La unidad debe instalarse en un lugar con ventilación adecuada, por lo menos 50 cm de
supercies adyacentes. Asegúrese de que no hay ranuras de ventilación bloqueadas.
• Desconecte siempre la fuente de energía antes de reparar o reemplazar el fusible
• La temperatura ambiente máxima es de 40 °C). No ponga en funcionamiento el aparato
a temperaturas más altas.
• En el caso de un problema de funcionamiento, deje de utilizar la unidad
inmediatamente. Nunca intente reparar la unidad usted mismo. Las reparaciones
efectuadas por personas no cualicadas puede provocar daños o mal funcionamiento.
Por favor, póngase en contacto con el centro de asistencia técnica autorizado más
cercano. Utilice siempre el mismo tipo de piezas de repuesto.
• Asegúrese de que el cable de alimentación no esta dañado.
• Evite la exposición directa a los ojos a la fuente de luz mientras está encendido.
ESPECIFICACIONES
Alimentación AC220-240V 50/60HZ
Consumo 15W
12 Leds 1w RGBW (3R/3G/3B/3W)
Ángulo 45º
8CH DMX
Función Auto, Activado por sonido y DMX512
Dimensiones 120 x 120 x 90mm
Peso 0.6kg
ESPAÑOL
NANO
PAR
4
NANO
PAR
ESPAÑOL
5
PROGRAMA INTERNO
Hay 5 modos de programa interno para seleccionar. Pulse “MENU”, puede elegir el modo
interno del A1 al A5: A1 es el modo de color estático, A2 Modo Salto, A3 Modo Arco Iris,
A4 Activado por sonido, y A5 función estroboscópica LED, A6 Auto Run y A7 Efecto
Desplazamiento
NANO
PAR
ESPAÑOL
6
MODO DMX
Sin función
Macro A1
Macro A2
Macro A3
Macro A4
Macro A5
Todos los colores
Rojo
Verde
Azul
Amarillo
Cian
Púrpura
Blanco
Rojo + Verde
Rojo + Azul Selección
Color
Rojo + Blanco
Verde + Azul
Verde + Blanco
Azul + Blanco
Rojo + Verde + Blanco
Rojo + Azul + Blanco
Verde + Azul + Blanco
Rojo + Verde + Azul
Rojo + Verde + Azul + Blanco
Ajuste de Velocidad
Master Dimmer
Dimmer Rojo
Dimmer Verde
Dimmer Azul
Dimmer Blanco
