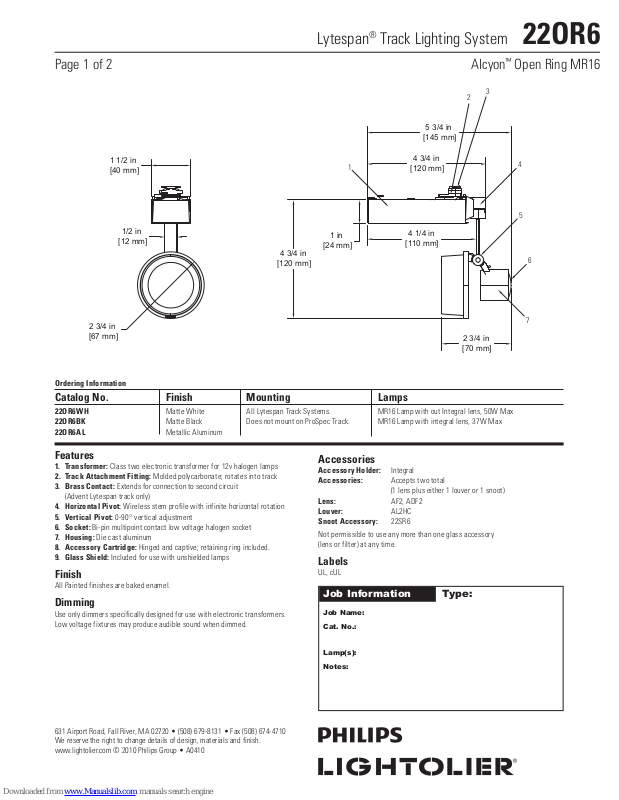

Lytespan

Track Lighting System 22OR6

Page 1 of 2 Alcyon™ Open Ring MR16

5 3/4 in

[145 mm]

1 1/2 in

[40 mm]

[12 mm]

2 3/4 in

[67 mm]

Orde ring Information

1/2 in

1 in

[24 mm]

4 3/4 in

[120 mm]

4 3/4 in

[120 mm]

4 1/4 in

[110 mm]

2 3/4 in

[70 mm]

Catalog No. Finish Mounting Lamps

22OR6WH Matte White All Lytespan Track Systems. MR16 Lamp with out Integral lens, 50W Max 22OR6BK Matte Black Does not mount on ProSpec Track. MR16 Lamp with integral lens, 37W Max 22OR6AL Metallic Aluminum

Features

1. Transformer: Class two electronic transformer for 12v halogen lamps

2. Track At tachment Fitting: Molded polycarbonate; rotates into track

3. Brass Contact: Extends for connection to second circuit

(Advent Lytespan track only)

4. Horizontal Pivot: Wireless stem profile with infinite horizontal rotation

5. Vertical P ivot: 0-90° vertical adjustment

6. Socket: Bi-pin multipoint contact low voltage halogen socket

7. Housing: Die cast aluminum

8. Accessory Cartridge: Hinged and captive; retaining ring included.

9. Glass Shield: Included for use with unshielded lamps

Finish

All Painted finishes are baked enamel.

Dimming

Use only dimmers specifically designed for use with electronic transformers. Low voltage fixtures may produce audible sound when dimmed.

Accessories

Accessory Holder: Integral Accessories: Accepts two total

(1 lens plus either 1 louver or 1 snoot)

Lens: AF2, ADF2 Louver: AL2HC Snoot Accessor y: 22SR6

Not permissible to use any more than one glass accessory (lens or filter) at any time.

Labels

UL, cUL

Job Information Type:

Job Name:

Cat. No.:

Lamp(s):

Notes:

Lytespan

Track Lighting System 22OR6

Page 2 of 2 Alcyon™ Open Ring MR16

Aiming Angle: 0° 30° Horizontal 30° Vertical 45° Vertical

L Beam length D Distance W Beam Width A Aiming Angle C Distance to center beam FC Footcandles

L and W are the outer points where the candle power

drops to 50% of the maximum. FC are the initial footcandles at the center of the beam.

Lamp data shown is typical. Consult lamp manufacturers for availability and performance. CBCP= Center Beam Candle Power.

Lamp

Beam Spread (To 50% CBCP) Life (Hrs.)

20W MR16 VNSP (EZX) 7˚

20W MR16 NSP (ESX) 15˚

20W MR16 FL (BAB) 40˚

35W MR16 SP (FRA) 20˚

35W MR16 FL (FMW) 40˚

37W MR16 (IR) NFL 25˚

37W MR16 (IR) FL 40˚

42W MR16 VNSP (EZY) 9˚

50W MR16 NSP (EXT) 10˚

50W MR16 NFL (EXZ) 24˚

50W MR16 FL (EXN) 36˚

50W MR16 WFL (FNV) 60˚

MR16 Low Voltage Halogen Bi-Pin Lamps with Aluminized (Non-Dichroic) Reflectors

50W MR16 NSP 10°

50W MR16 NFL 25°

50W MR16 FL 35°

Rated

CBCP

7400 3000

3750 5000

525 5000

3900 4000

1000 5000

4400 4000

2200 4000

12300 3500

8800 3000

2500 3000

1600 3000

1200 4000

10500 4000

3000 4000

1900 4000

D FC L W

6’ 206 0.7’ 0.7’ 8’ 116 1.0’ 1.0’ 10’ 74 1.2’ 1.2’ 12’ 51 1.5’ 1.5’

6’ 104 1.6’ 1.6’ 8’ 59 2.1’ 2.1’ 10’ 38 2.6’ 2.6’ 12’ 26 3.2’ 3.2’

2’ 131 1.5’ 1.5’ 3’ 58 2.2’ 2.2’ 4’ 33 2.9’ 2.9’ 5’ 21 3.6’ 3.6’

6’ 108 2.1’ 2.1’ 8’ 61 2.8’ 2.8’ 10’ 39 3.5’ 3.5’ 12’ 27 4.2’ 4.2’

5’ 40 3.6’ 3.6’ 6’ 28 4.4’ 4.4’ 7’ 20 5.1’ 5.1’ 8’ 16 5.8’ 5.8’

6’ 122 2.7’ 2.7’ 8’ 69 3.5’ 3.5’ 10’ 44 4.4’ 4.4’ 12’ 31 5.3’ 5.3’

5’ 88 3.6’ 3.6’ 6’ 61 4.4’ 4.4’ 8’ 34 5.8’ 5.8’ 10’ 22 7.3’ 7.3’

10’ 123 1.6’ 1.6’ 12’ 85 1.9’ 1.9’ 14’ 63 2.2’ 2.2’ 16’ 48 2.5’ 2.5’

8’ 138 1.4’ 1.4’ 10’ 88 1.7’ 1.7’ 12’ 61 2.1’ 2.1’ 14’ 45 2.4’ 2.4’

6’ 69 2.6’ 2.6’ 8’ 39 3.4’ 3.4’ 10’ 25 4.3’ 4.3’ 12’ 17 5.1’ 5.1’

6’ 44 3.9’ 3.9’ 8’ 25 5.2’ 5.2’ 10’ 16 6.5’ 6.5’ 12’ 11 7.8’ 7.8’

3’ 128 3.1’ 3.1’ 5’ 46 5.2’ 5.2’ 7’ 23 7.3’ 7.3’ 9’ 14 9.4’ 9.4’

8’ 164 1.5’ 1.5’ 12’ 73 2.3’ 2.3’ 16’ 41 3.1’ 3.1’ 20’ 26 3.9’ 3.9

6’ 83 2.7’ 2.7’ 8’ 47 3.5’ 3.5’ 10’ 30 4.4’ 4.4’ 12’ 21 5.3’ 5.3’

4’ 119 2.9’ 2.9’ 6’ 53 4.4’ 4.4’ 8’ 30 5.8’ 5.8’ 10’ 19 7.3’ 7.3’

D C FC L W

8’ 4.6’ 75 1.3’ 1.1’ 12’ 6.9’ 33 2.0’ 1.7’ 14’ 8.1’ 25 2.3’ 2.0’ 16’ 9.2’ 19 2.6’ 2.3’

6’ 3.5’ 68 2.1’ 1.8’

8’ 4.6’ 38 2.8’ 2.4’ 10’ 5.8’ 24 3.5’ 3.0’ 12’ 6.9’ 17 4.2’ 3.6’

2’ 1.2’ 85 2.0’ 1.7’

3’ 1.7’ 38 3.0’ 2.5’ 4’ 2.3’ 21 4.1’ 3.4’ 5’ 2.9’ 14 5.1’ 4.2’

5’ 2.9 101 2.4’ 2.0’ 7’ 4.0’ 52 3.3’ 2.9’ 9’ 5.2’ 31 4.3’ 3.7’ 11’ 6.4’ 21 5.2’ 4.5’

5’ 2.9’ 26 5.1’ 4.2’

6’ 3.5’ 18 6.1’ 5.0’ 7’ 4.0’ 13 7.1’ 5.9’ 8’ 4.6’ 10 8.1’ 6.7’

6’ 3.5’ 79 3.6’ 3.1’ 8’ 4.6’ 45 4.8’ 4.1’ 10’ 5.8’ 29 6.0’ 5.1’ 12’ 6.9’ 20 7.2’ 6.1’

5’ 2.9’ 57 5.1’ 4.2’

6’ 3.5’ 40 6.1’ 5.0’ 8’ 4.6’ 22 8.1’ 6.7’ 10’ 5.8’ 14 10.2’ 8.4’

10’ 5.8’ 80 2.1’ 1.8’

12’ 6.9’ 55 2.5’ 2.2’ 14’ 8.1’ 41 2.9’ 2.5’ 16’ 9.2’ 31 3.4’ 2.9’

8’ 4.6’ 89 1.9’ 1.6’

10’ 5.8’ 57 2.3’ 2.0’ 12’ 6.9’ 40 2.8’ 2.4’ 14’ 8.1’ 29 3.3’ 2.8’

6’ 3.5’ 45 3.5’ 2.9’

8’ 4.6’ 25 4.6’ 3.9’ 10’ 5.8’ 16 5.8’ 4.9’ 12’ 6.9’ 11 6.9’ 5.9’

6’ 3.5’ 29 5.4’ 4.5’ 8’ 4.6’ 16 7.2’ 6.0’ 10’ 5.8’ 10 9.0’ 7.5’ 12’ 6.9’ 7 10.8’ 9.0’

3’ 1.7’ 83 4.6’ 3.6’

5’ 2.9’ 30 7.6’ 6.0’ 7’ 4.0’ 15 10.7’ 8.4’ 9’ 5.2’ 9 13.7’ 10.8’

7’ 4.0’ 139 1.8’ 1.6’

10’ 5.8’ 68 2.6’ 2.2’ 13’ 7.5’ 40 3.3’ 2.9’ 16’ 9.2’ 27 4.1’ 3.6’

5’ 2.9’ 78 3.0’ 2.6’

7’ 4.0’ 40 4.2’ 3.6’ 9’ 5.2’ 24 5.4’ 4.6’ 11’ 6.4’ 16 6.6’ 5.6’

3’ 1.7’ 137 3.0’ 2.5’

5’ 2.9’ 49 5.1’ 4.2’ 7’ 4.0’ 25 7.1’ 5.9’ 9’ 5.2’ 15 9.1’ 7.6’

Job Information Type:

D C FC L W D C FC L W

2’ 3.5’ 231 1.0’ 0.5’ 3’ 5.2’ 103 1.5’ 0.7’ 4’ 6.9’ 58 2.0’ 1.0’ 5’ 8.7’ 37 2.5’ 1.2’

2’ 3.5’ 117 2.2’ 1.1’ 3’ 5.2’ 52 3.3’ 1.6’ 4’ 6.9’ 29 4.4’ 2.1’ 5’ 8.7’ 19 5.6’ 2.6’

1’ 1.7’ 66 4.8’ 1.5’ 2’ 3.5’ 16 9.7’ 2.9’ 3’ 5.2’ 7 14.5’ 4.4’ 4’ 6.9’ 4 19.3’ 5.8

2’ 3.5’ 122 3.1’ 1.4’ 3’ 5.2’ 54 4.7’ 2.1’ 4’ 6.9’ 30 6.2’ 2.8’ 5’ 8.7’ 20 7.8’ 3.5’

2’ 3.5’ 31 9.7’ 2.9’ 3’ 5.2’ 14 14.5’ 4.4’ 4’ 6.9’ 8 19.3’ 5.8’ 5’ 8.7’ 5 24.2’ 7.3’

2’ 3.5’ 138 4.2’ 1.8’ 3’ 5.2’ 61 6.2’ 2.7’ 4’ 6.9’ 34 8.3’ 3.5’ 5’ 8.7’ 22 10.4’ 4.4’

2’ 3.5’ 69 9.7’ 2.9’ 3’ 5.2’ 31 14.5’ 4.4’ 4’ 6.9’ 17 19.3’ 5.8’ 5’ 8.7’ 11 24.2’ 7.3’

2’ 3.5’ 384 1.3’ 0.6’ 3’ 5.2’ 171 1.9’ 0.9’ 4’ 6.9’ 96 2.6’ 1.3’ 5’ 8.7’ 62 3.2’ 1.6’

2’ 3.5’ 275 1.4’ 0.7’ 3’ 5.2’ 122 2.1’ 1.0’ 4’ 6.9’ 69 2.9’ 1.4’ 5’ 8.7’ 44 3.6’ 1.7’

2’ 3.5’ 78 3.9’ 1.7’ 3’ 5.2’ 35 5.9’ 2.6’ 4’ 6.9’ 20 7.9’ 3.4’ 5’ 8.7’ 13 9.8’ 4.3’

2’ 3.5’ 50 7.6’ 2.6’ 3’ 5.2’ 22 11.4’ 3.9’ 4’ 6.9’ 13 15.2’ 5.2’ 5’ 8.7’ 8 19.0’ 6.5’

1’ 1.7’ 144 22.3’ 2.1’ 2’ 3.5’ 36 44.5’ 4.2’ 3’ 5.2’ 16 66.8’ 6.2’ 4’ 6.9’ 9 89.1’ 8.3’

3’ 5.2’ 146 2.4’ 1.2’

4’ 6.9’ 82 3.2’ 1.5’ 5’ 8.7’ 53 4.0’ 1.9’ 6’ 10.4’ 36 4.8’ 2.3’

2’ 3.5’ 94 4.2’ 1.8’

3’ 5.2’ 42 6.2’ 2.7’ 4’ 6.9’ 23 8.3’ 3.5’ 5’ 8.7’ 15 10.4 4.4’

1’ 1.7’ 238 4.8’ 1.5’

2’ 2.9’ 59 9.7’ 2.9’ 3’ 4.0’ 26 14.5’ 4.4’ 4’ 5.2’ 15 19.3’ 5.8’

4’ 4.0’ 164 1.0’ 0.7’ 5’ 4.0’ 105 1.2’ 0.9’ 6’ 6.0’ 73 1.5’ 1.0’ 7’ 7.0’ 53 1.7’ 1.2’

4’ 4.0’ 83 2.1’ 1.5’ 5’ 5.0’ 53 2.7’ 1.9’ 6’ 6.0’ 37 3.2’ 2.2 7’ 7.0’ 27 3.8’ 2.6’

2’ 2.0’ 46 3.4’ 2.1’

3’ 3.0’ 21 5.0’ 3.1’ 4’ 4.0’ 12 6.7’ 4.1’

’

5’ 5.0’ 7 8.4’ 5.1’

3’ 3.0’ 153 2.2’ 1.5’

5’ 5.0’ 55 3.6’ 2.5’ 7’ 7.0’ 28 5.1’ 3.5’ 9’ 9.0’ 17 6.6’ 4.5’

4’ 4.0’ 22 6.7’ 4.1’ 5’ 5.0’ 14 8.4’ 5.1’ 6’ 6.0’ 10 10.1’ 6.2’ 7’ 7.0’ 7 11.7’ 7.2’

4’ 4.0’ 97 3.7’ 2.5’

5’ 5.0’ 62 4.7’ 3.1’ 6’ 6.0’ 43 5.6’ 3.8’ 7’ 7.0’ 32 6.5’ 4.4’

4’ 4.0’ 49 6.7’ 4.1’ 5’ 5.0’ 31 8.4’ 5.1’ 6’ 6.0’ 22 10.1’ 6.2’ 7’ 7.0’ 16 11.7’ 7.2’

4’ 4.0’ 272 1.3’ 0.9’ 5’ 5.0’ 174 1.6’ 1.1’ 6’ 6.0’ 121 1.9’ 1.3’ 7’ 7.0’ 89 2.2’ 1.6’

4’ 4.0’ 194 1.4’ 1.0’ 5’ 5.0’ 124 1.8’ 1.2’ 6’ 6.0’ 86 2.1’ 1.5’ 7 7.0’ 63 2.5’ 1.7’

4’ 4.0’ 55 3.6’ 2.4’ 5’ 5.0’ 35 4.5’ 3.0’ 6’ 6.0’ 25 5.3’ 3.6’ 7 7.0’ 18 6.2’ 4.2’

4’ 4.0’ 35 5.8’ 3.7’

5’ 5.0’ 23 7.3’ 4.6’ 6’ 6.0’ 16 8.7’ 5.5’ 7 7.0’ 12 10.2’ 6.4’

2’ 2.0’ 102 5.7’ 2.9’

3’ 3.0’ 45 8.6’ 4.4’ 4’ 4.0’ 25 11.4’ 5.9’ 5’ 5.0’ 16 14.3’ 7.4’

5’ 5.0’ 148 1.9‘ 1.4’ 7’ 7.0’ 76 2.7‘ 1.9’ 9’ 9.0’ 46 3.5‘ 2.5’ 11’ 11.0’ 31 4.3‘ 3.0’

3’ 3.0’ 118 2.8‘ 1.9’ 5’ 5.0’ 42 4.7‘ 3.1’ 7’ 7.0’ 22 6.5‘ 4.4’ 9’ 9.0’ 13 8.4‘ 5.6’

3’ 3.0’ 75 5.0‘ 3.1’ 4’ 4.0’ 42 6.7‘ 4.1’ 5’ 5.0’ 27 8.4‘ 5.1’ 6’ 6.0’ 19 10.1‘ 6.2’
