Bedienungsanleitung
User‘s Manual
LIG0015061-000
DEUTSCH ENGLISH
VEGA BAR QUAD
2
DEUTSCHENGLISH
Wichtige Sicherheitshinweise! Bitte vor Anschluss lesen!
RISK OF ELECTRIC SHOCK
DO NOT OPEN
ACHTUNG: Um der Gefahr eines elektrischen Schlages vorzu-
beugen, öffnen Sie auf keinen Fall das Gerät.
Überlassen Sie alle Wartungs- sowie Reparaturarbeiten einer
qualifizierten Service Werkstatt oder wenden Sie sich an
Ihren Händler.
Das Blitzsymbol warnt den Nutzer vor nicht
isolierter Spannung und der Gefahr eines Stromschlages.
Das Ausrufezeichensymbol weist den Nutzer auf
wichtige Wartungs- sowie Bedienungshinweise
in der Bedienungsanleitung hin.
Nur für den Innenbereich geeignet
Bedienungsanleitung lesen
Dieses Symbol legt den minimalen Abstand des
zu beleuchtenden Objektes fest.
• Aus Umweltschutzgründen die Verpackung bitte richtig
recyceln.
• Ein neues Produkt kann manchmal zu unerwünschten
Gerüchen oder für kurze Zeit zu minimaler Rauchentwicklung führen. Diese Reaktion ist normal und
verschwindet nach einigen Minuten wieder.
• Das Gerät ist ausschließlich für den Innenbereich gedacht
(IP20)! Bitte benutzen Sie das Gerät nur in trockener Umgebung. Halten Sie das Gerät von Regen, Feuchtigkeit,
direkter Hitze und Staub fern.
• Um Kondensation im Gerät zu vermeiden, sollte sich das
Gerät vor Inbetriebnahme an die Umgebungstemperatur
anpassen.
• Bitte platzieren Sie das Gerät an einem gut belüfteten
Ort, außerhalb der Reichweite von brennbaren Materialien oder Flüssigkeiten.
• Es dürfen keine Lüftungsöffnungen abgedeckt werden,
Überhitzung kann die Folge sein.
• Bitte ziehen Sie den Netzstecker, wenn das Gerät über
einen längeren Zeitraum nicht benutzt wird oder Sie
Wartungsarbeiten vornehmen.
• Das Gerät ist für eine maximale Umgebungstemperatur
von 40° Celsius ausgelegt.
• Die Installation des Gerätes sollte nicht von unerfahrenen Personen durchgeführt werden und muss unter
Einhaltung der mechanischen und elektrischen Sicherheit
in Ihrem Land erfolgen.
• Im Falle von Beschädigungen des Netzkabels muss dieses
umgehend gegen ein Original Ersatzteil des Herstellers
ersetzt werden.
• Stellen Sie sicher, dass die Netzspannung nicht höher als
die auf dem Gehäuse angegebene Spannung ist.
• Bei einer Fehlfunktion des Gerätes kontaktieren Sie bitte
Ihren Händler und stellen Sie den Betrieb des Gerätes
unverzüglich ein.
• Es ist ein Mindestabstand von 1m zu brennbaren Material
ien oder Flüssigkeiten einzuhalten.
ACHTUNG: Nicht direkt in die Lichtquelle schauen!
Gerät nicht verwenden, wenn sich Leute mit Epilepsie in der
Nähe befinden!
ÜBERKOPF MONTAGE
Die Montage darf ausschließlich von qualifiziertem Fachpersonal
ausgeführt werden. Unvorschriftsmäßige Montage kann erhebliche Verletzungen und Schäden verursachen. Beachten Sie die
Belastungsgrenzen der gewählten Installations-Position.
Stellen Sie sicher, dass sich während des Auf- oder Abbaus der
Wartung keine unbefugten Personen unterhalb des Gerätes
befinden.
Hersteller: MUSIC STORE professional GmbH,
Istanbulstraße 22-26, 51103 Köln, Deutschland
3
DEUTSCH ENGLISH
Herzlichen Glückwunsch zu Ihrem neuen LightmaXX LED BAR!
Vielen Dank, dass Sie sich für ein Produkt von Lightmaxx entschieden haben. Durch effi
ziente Entwicklung und ökonomische Produktion ermöglicht LightmaXX hochwertige
Produkte zu einem fantastischen Preis.
Bitte lesen Sie die Bedienungsanleitung sorgfältig, um über sämtliche Funktionen dieser
LED Bar informiert zu sein und bewahren Sie diese zur späteren Verwendung auf.
Viel Spaß mit Ihrem neuen Produkt!
Ihr LightmaXX Team
Garantie
Es gelten die aktuellen AGBs und Garantiebedingungen der Music Store professional
GmbH.
Einzusehen unter: www.musicstore.de
Bei Fragen und Anregungen wenden Sie
sich bitte an:
Music Store professional GmbH
Istanbulstr. 22-26
51103 Köln
Geschäftsführer: Michael Sauer
WEEE-Reg.-Nr. DE 41617453
Tel: +49 221 8884-0
Fax: +49 221 8884-2500
info@musicstore.de
Anzahl Bezeichnung
1x LED BAR
1x
Netzkabel
1x
Fernbedienung
2x Montagebügel
1x Bedienungsanleitung
Modell VEGA BAR QUAD
LED 24x 3 Watt RGBW LED
Abstrahlverhalten
25°
Dimmer 0-255
Strobe
1 - 20Hz
Leistungsaufnahme 95 Watt
Sicherung
T2A/250V
Spannungsversorgung AC 110-240V/50-60Hz
Stromanschluss IEC In / IEC Out
Programme Auto, Sound, Master/Slave, DMX
DMX 4, 8, 16 & 20 Kanal
Maße (BxHxT) 1070 x 90 x 80mm
Gewicht 2,7 Kg
Technische Daten
4
DEUTSCHENGLISH

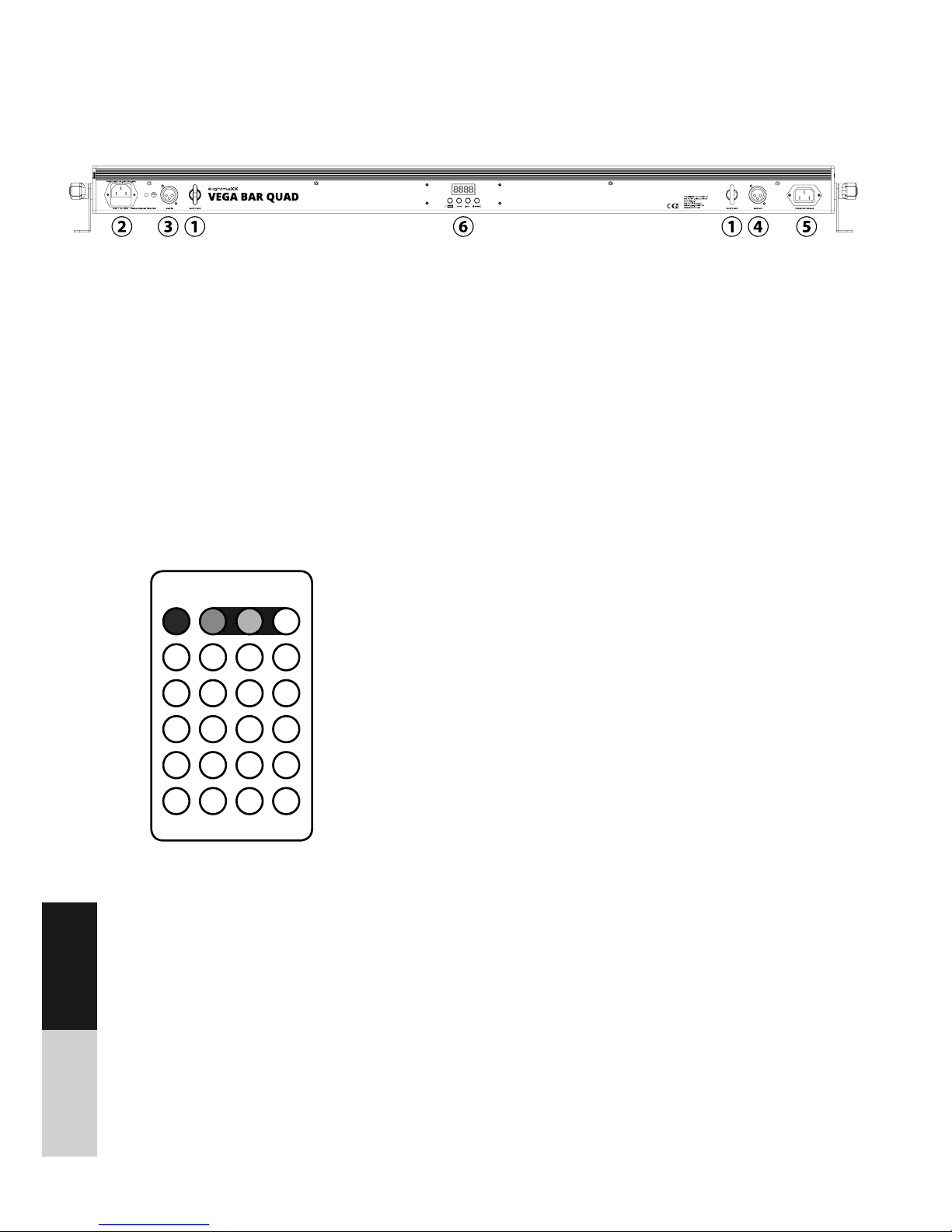

1: Safety Öse
2: Stromanschluss (IEC In)
3. DMX Input
4. DMX Output
5. Stromausgang/Link (IEC Out)
6. Display/Menü
Funktionen der Fernbedienung
Anschlüsse und Verkabelung
Blackout:
SPR:
FL:
SP:
D:
SA:
SL:
S:
R:
G:
B:
Alle LEDs aus
Eingebaute Programme können via +/- angewählt werden
Flash Modus, Geschwindigkeit kann via +/- variiert werden
Geschwindigkeitskontrolle der Farbwechsel via +/-
DMX Modus
Sound Modus
Master/Slave Modus
DMX Adresse via Ziffern einstellen
Farbe rot, Helligkeit via +/- einstellen
Farbe grün, Helligkeit via +/- einstellen
Farbe blau, Helligkeit via +/- einstellen
R
SPR
SA
2
5
8
W
D
1
4
7
G
DIMMING
FLASH
SLAVE
SPEED
SET ADDR
SELECT PROG
SOUND ACTIVE
WHITE
BLACKOUT
DMX MODE
FL
SL
3
6
9
B
SP
S
+
0
-
5
DEUTSCH ENGLISH
6
DEUTSCHENGLISH
Safety Instructions! Please read before connection and operation!
RISK OF ELECTRIC SHOCK
DO NOT OPEN
WARNING: To prevent the risk of electrocution, do not open
the device.
Please leave all maintenance and repairs to a qualified service
workshop or contact your distributor.
The lightning flash symbol warns the user about
non-insulated current and the risk of electrocution.
The exclamation mark symbol warns the user
about important maintenance and operating instructions in the manual.
Intended for indoor use only.
Read the manual.
This symbol indicates the minimum distance to
illuminated objects.
• Please recycle the packaging correctly to protect the
environment.
• Occasionally a new product may cause undesirable
odours or even emit smoke for a short period of time.
This reaction is normal and will disappear after a few
minutes.
• The device is intended exclusively for use
indoors (IP20)!
Please use this device only in dry environments. Keep the
device away from rain, moisture, direct heat and dust.
• To prevent condensation from forming in the device,
please allow the device to adapt to the surrounding
temperature before operating.
• Please position the device in a well ventilated area,
beyond the reach of flammable materials or liquids.
• Do not block any ventilation openings, as it may cause
over-heating.
• Please remove the power cable if the device is not
operated for extended periods of time or maintenance is
to be conducted.
• This device is designed to operate in environments with
a maximum temperature of 40° Celsius.
• The installation of the device is not to be conducted by
inexperienced persons and must adhere to the mechanical and electrical safety standards of the local law.
• In case of a damaged power cable, it must be replaced
by an original replacement part from the manufacturer.
• Ensure that the supply voltage does not exceed the
voltage capacity indicated on the housing of the device.
• In case of failure of the device, please contact the distributor and stop all operations of the device immediately.
• The device must keep a minimum distance of one metre
from flammable materials or liquids.
WARNING: Do not look directly into the light source!
Do not operate this device in the presence of persons suffering
from epilepsy!
OVERHEAD INSTALLATION
The installation must be performed exclusively by qualified
personnel. Incorrect installation can cause serious injuries or damage. Note the load limits of the selected installation position.
Ensure that during installation or dismantling maintenance
there are no unauthorized persons below the device.
Manufacturer: MUSIC STORE professional GmbH,
Istanbulstraße 22-26, 51103 Köln, Germany
7
DEUTSCH ENGLISH
Congratulations on your new LightmaXX LED Bar!
Thank you for purchasing a LightmaXX product. Through efficient development and
economical production, LightmaXX enables high-quality products at a fantastic price.
Please read the operating instructions carefully, in order to be informed about all the
functions of this LED Bar
and keep them for future reference.
Have fun with your new product!
Your LightmaXX team
Guarantee
The current warranty terms and conditions of
Music Store professional GmbH apply.
Can be found here: www.musicstore.de
If you have any questions or comments,
please contact:
Music Store professional GmbH
Istanbulstr. 22-26
51103 Köln
Managing director: Michael Sauer
WEEE-Reg.-Nr. DE 41617453
Tel: +49 221 8884-0
Fax: +49 221 8884-2500
info@musicstore.de
Qty. Contents
1x LED BAR
1x
Power Cable
1x
Remote
2x Mounting Bracket
1x Manual
Model VEGA BAR QUAD
LED 24x 3 Watt RGBW LED
Emission Angle
25°
Dimmer 0-255
Strobe
1 - 20Hz
Power Consumption 95 Watt
Fuse
T2A/250V
Power Supply AC 110-240V/50-60Hz
Power Connection IEC In / IEC Out
Programs Auto, Sound, Master/Slave, DMX
DMX 4, 8, 16 & 20 Channel
Dimensions (WxHxD) 1070 x 90 x 80mm
Weight 2,7 Kg
Specifications
8
DEUTSCHENGLISH
1: Safety Eyelet
2:Power Connection (IEC In)
3. DMX Input
4. DMX Output
5. Power Output/Link (IEC Out)
6. Display/Menu
Remote control
Cabling & Connections
Blackout:
SPR:
FL:
SP:
D:
SA:
SL:
S:
R:
G:
B:
All LEDs off
Integrated programs can be selected via +/-
Flash Mode, Speed can be adjusted via +/-
Speed control of co
lour change via +/-“
DMX Mode
Sound Mode
Master/Slave Mode
Set DMX Adress via 0,1,2,3,4,5,6,7,8,9
Colour red, brightness adjustment via +/-
Colour green, brightness adjustment via +/-
Colour blue, brightness adjustment via +/-
R
SPR
SA
2
5
8
W
D
1
4
7
G
DIMMING
FLASH
SLAVE
SPEED
SET ADDR
SELECT PROG
SOUND ACTIVE
WHITE
BLACKOUT
DMX MODE
FL
SL
3
6
9
B
SP
S
+
0
-
9
DEUTSCH ENGLISH
10
Channel Value Description
1 000-255 Red
2 000-255 Green
3 000-255 Blue
4 000-255 White
Channel Value Description
1
000-015 no function
016-023 Red
024-031 Green
032-039 Blue
040-047 White
048-055 Red + Green
056-063 Green + Blue
064-071 Blue + White
072-079 Red + White
080-087 Green + White
088-095 Red + Blue
096-103 Red + Green + Blue
104-111 Green + Blue + White
112-119 Red + Green + White
120-127 Red + Blue + White
128-135 Red + Green + Blue + White
136-155 PG01
156-175 PG02
176-195 PG03
196-215 PG04
216-255 Sound
2 000-255 Dimmer
3 000-255 Speed
4 000-255 Strobe
5 000-255 Red
6 000-255 Green
7 000-255 Blue
8 000-255 White
4 Channel Mode
8 Channel Mode
Channel Value Description
1 000-255 Red 1
2 000-255 Green 1
3 000-255 Blue 1
4 000-255 White 1
... ... ...
5 000-255 Red 4
6 000-255 Green 4
7 000-255 Blue 4
8 000-255 White 4
Channel Value Description
1
000-015 no function
016-023 Red
024-031 Green
032-039 Blue
040-047 White
048-055 Red + Green
056-063 Green + Blue
064-071 Blue + White
072-079 Red + White
080-087 Green + White
088-095 Red + Blue
096-103 Red + Green + Blue
104-111 Green + Blue + White
112-119 Red + Green + White
120-127 Red + Blue + White
128-135 Red + Green + Blue + White
136-155 PG01
156-175 PG02
176-195 PG03
196-215 PG04
216-255 Sound
2 000-255 Dimmer
3 000-255 Speed
4 000-255 Strobe
16 Channel Mode
20 Channel Mode
11
12
Channel Value Description
5 000-255 Red 1
6 000-255 Green 1
7 000-255 Blue 1
8 000-255 White 1
... ... ...
17 000-255 Red 4
18 000-255 Green 4
19 000-255 Blue 4
20 000-255 White 4
20 Channel Mode
13
MUSIC STORE professional GmbH • Istanbulstr. 22-26 • 51103 Köln
Tel: +49 221 8884-0 • Fax: +49 221 8884-2500
info@musicstore.de
Subject to change without notice • Technische Änderungen vorbehalten
VEGA BAR QUAD
Loading...
