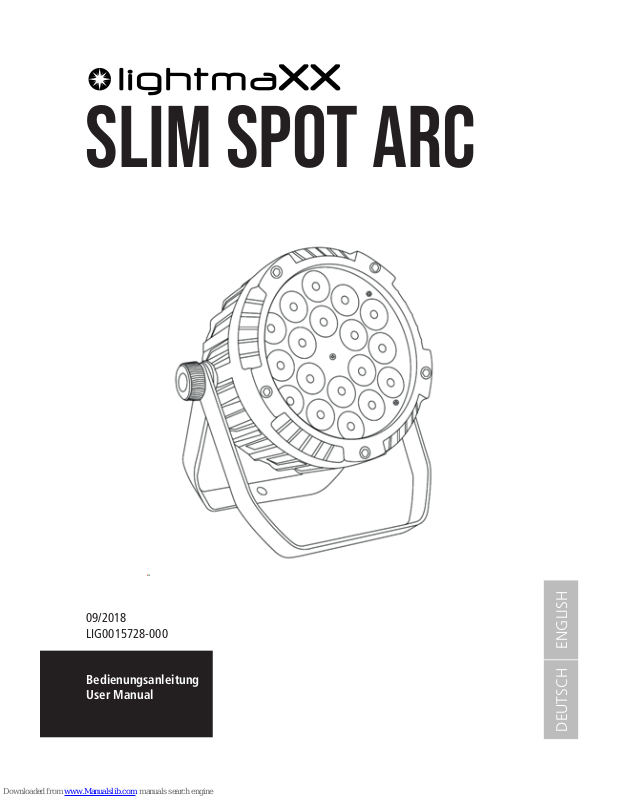

Bedienungsanleitung
User Manual
09/2018
LIG0015728-000
DEUTSCH ENGLISH
Slim Spot ARC
2
DEUTSCHENGLISH
Wichtige Sicherheitshinweise! Bitte vor Anschluss lesen!
RISK OF ELECTRIC SHOCK
DO NOT OPEN
ACHTUNG: Um der Gefahr eines elektrischen Schlages vorzu-
beugen, öffnen Sie auf keinen Fall das Gerät.
Überlassen Sie alle Wartungs- sowie Reparaturarbeiten einer
qualifi zierten Service Werkstatt oder wenden Sie sich an
Ihren Händler.
Das Blitzsymbol warnt den Nutzer vor nicht
isolierter Spannung und der Gefahr eines Stromschlages.
Das Ausrufezeichensymbol weist den Nutzer auf
wichtige Wartungs- sowie Bedienungshinweise
in der Bedienungsanleitung hin.
Bedienungsanleitung lesen
Dieses Symbol legt den minimalen Abstand des
zu beleuchtenden Objektes fest.
• Aus Umweltschutzgründen die Verpackung bitte richtig
recyceln.
• Ein neues Produkt kann manchmal zu unerwünschten
Gerüchen oder für kurze Zeit zu minimaler Rauchentwicklung führen. Diese Reaktion ist normal und
verschwindet nach einigen Minuten wieder.
• Das Gerät hat die Schutzklasse (IP65)!
• Um Kondensation im Gerät zu vermeiden, sollte sich das
Gerät vor Inbetriebnahme an die Umgebungstemperatur
anpassen.
• Bitte platzieren Sie das Gerät an einem gut belüfteten
Ort, außerhalb der Reichweite von brennbaren Materialien oder Flüssigkeiten.
• Es dürfen keine Lüftungsöffnungen abgedeckt werden,
Überhitzung kann die Folge sein.
• Bitte ziehen Sie den Netzstecker, wenn das Gerät über
einen längeren Zeitraum nicht benutzt wird oder Sie
Wartungsarbeiten vornehmen.
• Das Gerät ist für eine maximale Umgebungstemperatur
von 40° Celsius ausgelegt.
• Die Installation des Gerätes sollte nicht von unerfahrenen Personen durchgeführt werden und muss unter
Einhaltung der mechanischen und elektrischen Sicherheit
in Ihrem Land erfolgen.
• Im Falle von Beschädigungen des Netzkabels muss dieses
umgehend gegen ein Original Ersatzteil des Herstellers
ersetzt werden.
• Stellen Sie sicher, dass die Netzspannung nicht höher als
die auf dem Gehäuse angegebene Spannung ist.
• Bei einer Fehlfunktion des Gerätes kontaktieren Sie bitte
Ihren Händler und stellen Sie den Betrieb des Gerätes
unverzüglich ein.
• Es ist ein Mindestabstand von 1m zu brennbaren Materialeien oder Flüssigkeiten einzuhalten.
ACHTUNG: Nicht direkt in die Lichtquelle schauen!
Gerät nicht verwenden, wenn sich Leute mit Epilepsie in der
Nähe befi nden!
ÜBERKOPF MONTAGE
Die Montage darf ausschließlich von qualifi ziertem Fachpersonal
ausgeführt werden. Unvorschriftsmäßige Montage kann erhebliche Verletzungen und Schäden verursachen. Beachten Sie die
Belastungsgrenzen der gewählten Instalaltions-Position.
Stellen Sie sicher, dass sich während des Auf- oder Abbaus/ der
Wartung keine unbefugten Personen unterhalb des Gerätes
befi nden.
Hersteller: MUSIC STORE professional GmbH,
Istanbulstraße 22-26, 51103 Köln, Deutschland
3
DEUTSCH ENGLISH
Herzlichen Glückwunsch zu Ihrer neuen LightmaXX LED Par!
Vielen Dank, dass Sie sich für ein Produkt von Lightmaxx entschieden haben. Durch effi ziente Entwicklung und ökonomische Produktion ermöglicht Lightmaxx hochwertige Produkte zu
einem fantastischen Preis.
Bitte lesen Sie die Bedienungsanleitung sorgfältig, um über
sämtliche Funktionen dieses Produktes informiert zu sein und
bewahren Sie diese zur späteren Verwendung auf.
Viel Spaß mit Ihrem neuen Produkt!
Ihr Lightmaxx Team
Garantie:
Es gelten die aktuellen AGB und Garantiebedingungen der Music Store professional GmbH.
Einzusehen unter: www.musicstore.de
Bei Fragen und Anregungen wenden Sie sich bitte an:
Music Store professional GmbH
Istanbulstr. 22-26
51103 Köln
Geschäftsführer: Michael Sauer
WEEE-Reg.-Nr. DE 41617453
T
el: +49 221 8884-0
Fax: +49 221 8884-2500
info@musicstore.de
Bestimmungsgemäßer Gebrauch:
Das Produkt LightmaXX Slim Spot ARC wurde für den Einsatz als elektronischer LED-Beleuchtungseffekt konzipiert. Das Gerät darf ausschließlich zu diesem Zwecke und im Sinne
der Bedienungsanleitung betrieben werden. Andere Verwendungszwecke, sowie der Betrieb
unter anderen Betriebsbedingungen sind ausdrücklich nicht bestimmungsgemäß und können
zu Sach- oder Personenschäden führen! Schäden, die aus einer nicht bestimmungsgemäßen
Verwendung resultieren wird keine Haftung übernommen.
Es muss sicher gestellt werden, dass das Gerät ausschließlich von geschulten und fachkundigen Nutzern betrieben wird, die im Vollbesitz ihrer geistigen, physischen und sensorischen
Fähigkeiten sind. Eine Nutzung anderer Personen ist ausdrücklich nur auf Aufforderung einer
für ihre Sicherheit zuständigen Person zulässig, welche die Nutzung anleitet oder beaufsichtigt.
Anzahl Inhalt
1x LED Par
1x
IP Power In>Schuko Kabel
1x Montagebügel
1x Bedienungsanleitung
Lieferumfang
4
DEUTSCHENGLISH
Sicherheitshinweise:
GEFAHR! (Für Babys und Kinder)
Verpackungen, Kunststofffolien und sonstiges Verpackungsmaterial ist
ordnungsgemäß aufzubewahren oder zu entsorgen. Es ist aufgrund von
Erstickungsgefahr außerhalb der Reichweite von Babys und Kindern
aufzubewahren
Stellen Sie sicher, dass Kinder niemals unbeaufsichtigt das Gerät benutzen!
Vergewissern Sie sich außerdem, dass Kinder keine (Klein-)Teile vom Gerät entfernen, da sie durch verschlucken daran ersticken könnten!
GEFAHR! (Elektrischer Schlag durch hohe Spannungen im Gerät)
Unterlassen Sie das abnehmen des Gehäuses. Es befi nden sich keine zu wartenden Teile im Gerät. Im Geräteinneren befi nden sich Bauteile, welche unter hoher
elektrischer Spannung stehen.
Das Gerät darf nicht verwendet werden, sobald Beschädigungen oder das
fehlen von Komponenten, Schutzvorrichtungen oder Gehäuseteilen bemerkt
werden!
GEFAHR! (Elektrischer Schlag bedingt durch Kurzschluss)
Veränderungen am Netzkabel oder am Netzstecker sind verboten.
Durch Nichtbeachtung kann es zu Brand- oder Lebensgefahr durch einen elektrischen Schlag kommen!
Warnung! (Hohe Lichtintensität - Augenverletzungen)
Ein direkter Blick in die Lichtquelle ist unbedingt zu unterlassen.
Warnung! (Epilepsie)
Stroboskopeffekte (Lichtblitze) können bei einigen Menschen Anfälle von Epilepsie auslösen. Entsprechend empfi ndliche Menschen sind zu warnen und sollten
einen Blick auf entsprechende Effekte vermeiden.
Hinweis! (Brandgefahr)
Stellen Sie sicher, dass das Gerät keiner direkten Wärmequelle ausgesetzt wird
und fern von offenem Feuer eingesetzt wird. Lüftungsschlitze oder das Gerät an
sich sind niemals abzudecken oder abzukleben.
5
DEUTSCH ENGLISH
Hinweis! (Stromversorgung)
Überprüfen Sie unbedingt die Übereinstimmung der Gerätespannung mit
Ihrer örtlichen Netzspannung. Die Absicherung Ihrer Netzsteckdose mit
einem Fehlerstromschutzschalter (FI) wird unbedingt empfohlen.
Sollten Sie ihr Gerät länger nicht benutzen trennen Sie das Gerät vom Netz
um Gefahren zu minimieren. Dasselbe gilt für Unwetterbedingungen wie
z.B. Gewitter oder Hochwasser, etc.
Hinweis! (Schutzklasse)
Dieses Gerät verfügt über die Schutzklasse IP65. Die erste Kennziffer (6)
gibt dabei den Schutz gegen Fremdkörper, sowie gegen Berührung an.
Produkte mit der Kennziffer 6 sind dabei staubdicht und vollständig gegen
Berührungen geschützt. Die zweite Kennziffer (5) bestimmt den Schutz
gegen Wasser. Die Kennziffer 5 beschreibt hier den Schutz gegen Strahlwasser aus beliebigem Winkel.
Installation:
Ü
berprüfen Sie das Gerät vor der Verwendung unbedingt auf Schäden bevor Sie es benutzen.
Benutzen Sie optimalerweise die Originalverpackung oder geeignete Transport- oder Lagerverpackungen um das Produkt bei Nichtbenutzung optimal vor Einfl üssen wie Staub oder Feuchtigkeit,
etc. zu schützen.
Das Gerät kann wahlweise stehend oder hängend installiert werden. Die Befestigung ist dabei stets
an einem festen, dafür zugelassenem Träger oder einer entsprechenden Oberfl äche vorzunehmen.
Zur Befestigung des Gerätes ist die Öffnung des Produktbügels zu nutzen. Stellen Sie stets eine
zweite, unabhängige Sicherung des Gerätes, z.B. durch ein Safety her.
Arbeiten am Gerät (z.B. Montage) sollten stets von einer stabilen und zulässigen Plattform aus
stattfi nden. Stellen Sie sicher, dass der Bereich unter Ihnen dabei abgesperrt ist.
Bitte beachten Sie, dass die Nutzung dieses Gerätes an einem Dimmer nicht möglich ist!
6
DEUTSCHENGLISH
Warnung! (Verletzungsgefahr durch Herabfallen)
Es ist zu gewährleisten, dass die Montage des Gerätes allen gesetzlichen
Normen und Vorschriften im jeweiligen Einsatzland entspricht. Es ist sicherzustellen, dass das Gerät stets durch eine zweite Befestigung gesichert ist
(z.B. Safety)
Hinweis! (Überhitzungsgefahr)
Die max. zulässige Umgebungstemperatur dieses Gerätes beträgt 40° C.
Stellen Sie sicher, dass das Gerät stets ausreichend belüftet wird.
Hinweis! (Benutzung von Stativen)
Sobald das Gerät auf ein Stativ montiert wird, ist stets auf einen sicheren
und festen Stand zu achten. Stellen Sie sicher, dass die maximal zulässige
Tragkraft Ihres Statives nicht überschritten wird.
4-Kanal Modus:
Kanal WERT FUNKTION BEMERKUNG
1 000-255 Dimmer Rot dunkel zu hell
2 000-255 Dimmer Grün dunkel zu hell
3 000-255 Dimmer Blau dunkel zu hell
4 000-255 Dimmer Weiß dunkel zu hell
Inbetriebnahme:
Sämtliche Verbindungen des Gerätes sollten vor dem Einschalten erfolgen. Benutzen Sie für die
Verbindungen ausschließlich hochwertige, möglichst kurze Kabel.
Konfi guration des DMX Steckers:
Betriebsart DMX:
Verbinden Sie den DMX Eingang Ihres Gerätes mit dem DMX Ausgang ihres DMX-Controllers, ihrer
DMX Software oder dem DMX Ausgang eines sich bereits in Ihrer DMX Kette befi ndlichen Gerätes.
Nutzen Sie zu dieser Verbindung stets DMX Kabel mit einem 110 Ohm Widerstand. Adressieren Sie
das Gerät entsprechend Ihrer DMX Konfi guration. Das Gerät verfügt über zwei DMX Modi mit 4oder 8-Kanälen, welche folgenden Funktionen zugrunde liegen:
Widerstand 120 Ohm
1/4W zwischen
Pin 2 (DMX) und Pin
3 (DMX+) der letzten
Fixierung.
DMX-Stecker konfi gurieren
7
DEUTSCH ENGLISH
8-Kanal Modus:
Kanal WERT FUNKTION BEMERKUNG
1 000-255 Dimmer RGBW dunkel zu hell
2 000-255 Dimmer Rot dunkel zu hell
3 000-255 Dimmer Grün dunkel zu hell
4 000-255 Dimmer Blau dunkel zu hell
5 000-255 Dimmer Weiß dunkel zu hell
6 000-255 Strobe RGBW langsam zu schnell
7 000-050 DMX 8CH Kontrolle
051-100 Farbprogramm
101-150 Farbwechsel sprunghaft
151-200 Farbwechsel abgestuft
201-250 Farbwechsel pulsierend
251-255 Sound to Light
8 000-255 Geschwindigkeit langsam zu schnell
Betriebsart Statisch, Auto oder Sound:
Das Gerät beinhaltet automatische Programme die nach festen Schemata ablaufen (CL/CC/DE/
CP). Außerdem können Effektabläufe über das eingebaute Mikrofon passend zur Musik abgerufen
werden (SU). Die Auswahl des jeweiligen Modus erfolgt über das Menü direkt am Gerät.
Betriebsart Master/Slave:
Wenn Sie mehrere Geräte der gleichen Bauart per DMX verbinden, lassen sich diese über das Mastergerät simultan ansteuern. Stellen Sie dazu die gewünschte Funktion am ersten Gerät der Kette
ein, die anderen Geräte der Reihe müssen nun als „Slave“ eingestellt werden. Nun gibt das erste
Gerät der Kette sämtlichen weiteren Geräten die Funktion vor und alle Geräte laufen simultan.
8
DEUTSCHENGLISH
Bedienung:
Start:
Verbinden Sie das Gerät mit dem Stromnetz und warten Sie einige Sekunden bis es Betriebsbereit ist.
Menü:
Die Navigation im Menü erfolgt über die vier Menütasten unterhalb des Displays. Mit der „Menü-“taste aktivieren Sie das Menü, die Navigation erfolgt über die „Up-“ und „Down-“ Tasten.
Eine entsprechende Auswahl wird mit der „Enter-“Taste bestätigt.
Anschlüsse und Bedienelemente:
1 Feststellschraube
6
IP-DMX Out (3-pol)
2
Montagebügel 7 Display
3 LED-Linse 8 Menütasten
4 Kühlrippe 9 IP-Power In
5 IP-DMX In (3-pol)
10
IP-Power Out
9
DEUTSCH ENGLISH
Menüstruktur im Detail:
MENÜPUNKT BEZEICHNUNG FUNKTION BESCHREIBUNG
1 A001 8-Kanal DMX Modus DMX Adresse 001-512
2 d001 4-Kanal DMX Modus DMX Adresse 001-512
3 r255 Rot Dimmer 001-255 dunkel zu hell
4 G255 Grün Dimmer 001-255 dunkel zu hell
5 b255 Blau Dimmer 001-255 dunkel zu hell
6 u255 Weiß Dimmer 001-255 dunkel zu hell
7 FH99 Strobe 01-99 langsam nach schnell
8 CL01 Verschiedene Farben
01 Rot
02 Grün
03 Blau
04 Weiß
05 Gelb
06 Lila
07 Hellblau
08 Full on
9 CC99 Farbwechsel sprunghaft 01-99 langsam zu schnell
10 DE99 Farbwechsel abgestuft 01-99 langsam zu schnell
11 CP99 Farbwechsel pulsierend 01-99 langsam zu schnell
12 SU01 Sound to Light 01-09
10
DEUTSCHENGLISH
Model Lightmaxx Slim Spot ARC
LEDs 18x 10 Watt 4in1 QCL LED
Farbmischung RGBW
Dimmer 0-100%
Strobe 0-20Hz
Schutzklasse IP65
Abstrahlwinkel 30°
LED Display Ja
Spannungsversorgung AC 90-240V/50-60HZ
Leistungsaufnahme 200W
Stromanschluss IP-Power Connector/Schuko
Programme Auto, Sound, DMX, Master/Slave
DMX Modi 4-/8-Kanäle
Maße (mit Bügel) 220 x 220 x 300mm
Maße (ohne Bügel) 220 x 220 x 120mm
Gewicht 4,45Kg
Spezifi kationen:
11
DEUTSCH ENGLISH
ARTIKELNUMMER HERSTELLER PRODUKT
DMX > IP DMX Adapter
LIG0015820-000 LIGHTMAXX Slim Spot ARC DMX Out 0,6m
LIG0015821-000 LIGHTMAXX Slim Spot ARC DMX Out 5,0m
LIG0015822-000 LIGHTMAXX Slim Spot ARC DMX In 0,6m
LIG0015823-000 LIGHTMAXX Slim Spot ARC DMX In 5,0m
Schuko > IP-Power In Adapter
LIG0015824-000 LIGHTMAXX Slim Spot ARC Power In 0,6m
LIG0015825-000 LIGHTMAXX Slim Spot ARC Power In 5,0m
IP-DMX Verlängerung
LIG0015826-000 LIGHTMAXX Slim Spot ARC IP-DMX Kabel 1m
LIG0015827-000 LIGHTMAXX Slim Spot ARC IP-DMX Kabel 3m
LIG0015828-000 LIGHTMAXX Slim Spot ARC IP-DMX Kabel 5m
LIG0015829-000 LIGHTMAXX Slim Spot ARC IP-DMX Kabel 10m
IP-Power Verlängerung
LIG0015830-000 LIGHTMAXX Slim Spot ARC IP-Power 1m
LIG0015831-000 LIGHTMAXX Slim Spot ARC IP-Power 3m
LIG0015832-000 LIGHTMAXX Slim Spot ARC IP-Power 5m
LIG0015833-000 LIGHTMAXX Slim Spot ARC IP-Power 10m
Zubehör:
Verwenden Sie ausschließlich das passende und originale Zubehör, damit eine einwandfreie
Nutzung gewährleistet werden kann. Das passende Zubehör fi nden Sie auf www.musicstore.de
12
DEUTSCHENGLISH
Fehlerbehebung:
Hinweis! (Störung bei Datenübertragung)
Verbinden Sie auf keinen Fall den DMX Ein- oder Ausgang mit Audiogeräten
wie Endstufen oder Mischpulte!
DMX Kabel ermöglichen einen störungsfreien Betrieb und höchstmögliche
Übertragungssicherheit von Signaldaten. Benutzen Sie keine Mikrofonkabel.
Die nachfolgende Übersicht dient als Hilfe für eine schnelle Fehlerbehebung. Sollten Sie sich
unsicher sein, kontaktieren Sie den Hersteller, den Händler oder entsprechendes Fachpersonal.
Öffnen Sie niemals eigenständig das Gerät!
Symptom Fehlerbehebung
Keine Funktion Überprüfen Sie die Netzverbindung, sowie ihre Sicherung.
Keine Reaktion im DMX Betrieb
Überprüfen Sie die Kabelverbindungen
Sofern vorhanden, probieren Sie einen alternativen DMX
Controller aus
Keine Reaktion im Fernbetrieb Wechseln Sie die Batterie in Ihrer Fernbedienung
Stellen Sie sicher, das IR-Sender und Empfänger in geringem und
freiem Abstand zu einander sind
Sollten die angegebenen Fehlerbehebungen nicht zum erfolg geführt haben, kontaktieren Sie
bitte unsere Service Mitarbeiter. Die Kontaktdaten fi nden Sie unter www.musicstore.de.
Reinigung:
Eine Regelmäßige Reinigung des Gerätes von Verunreinigungen und Staub erhöht die Haltbarkeit des Produktes. Trennen sie das Gerät stets vom Stromnetz während sie es reinigen Optische Linsen sollten mit Hilfe eines trockenen Mikrofasertuches gereinigt werden. Dies optimiert
ebenso die Lichtleistung. Reinigen Sie das Gerät niemals nass! Lüftungsgitter und Öffnungen
sollten stets von Staub und Dreck befreit werden. Druckluftsprays sind für diese Anwendung
ideal.
13
DEUTSCH ENGLISH
Dokument-ID: MS-LIG0015728-000 (09/2018)
Umweltschutz:
Die Firma Music Store professional GmbH bemüht sich stets die Belastung durch Verpackungen auf ein Minimum zu reduzieren. Die Verwendung von umweltfreundlichen und wiederverwertbaren Materialen ist dabei stets von elementarer Bedeutung. Bitte führen sie die
Verpackungen nach Gebrauch den entsprechenden Verwertungen zu.
Entsorgung von Verpackungen:
Sorgen Sie dafür, dass Papierverpackungen, Kunststoffmaterial, etc. getrennt
den entsprechenden Verwertungen zugeführt werden. Beachten Sie die
Kennzeichen und die entsprechenden Vorschriften.
Entsorgung von Batterien:
Batterien gehören nicht in den Müll! Bitte führen Sie Batterien den behördlichen Vorgaben entsprechend Sammelstellen oder Entsorgungsstationen zu.
Entsorgung ihres Altgerätes:
Dieses Gerät unterliegt der WEEE Richtlinie (Waste Electrical and Electronic
Equipment) in ihrer jeweils aktuell gültigen Fassung. Das
Gerät darf nicht
über den normalen Hausmüll entsorgt werden.
Die Entsorgung des Gerätes erfolgt über einen zugelassenen Entsorgungsbetrieb oder Ihre dafür zuständige kommunale Entsorgungsstelle. Die in Ihrem
Land gültigen Vorschriften sind zu beachten!
14
The lightning fl ash symbol warns the user
about non-insulated current and the risk of
electrocution.
The exclamation mark symbol warns the user
about important maintenance and operating
inst-ructions in the manual.
Read the manual.
This symbol indicates the minimum distance
to illuminated objects.
• Please recycle the packaging correctly to protect the
environment.
• Occasionally a new product may cause undesirable
odours or even emit smoke for a short period of time.
This reaction is normal and will
disappear after a few minutes.
• The device is intended exclusively for us indoors
(IP20)! Please use this device only in dry environments.
Keep the device away from rain,
moisture, direct heat and dust.
• To prevent condensation from forming in the device,
please allow the device to adapt to the surrounding
temperature before operating.
• Please position the device in a well ventilated area,
beyond the reach of fl ammable materials or liquids.
• Do not block any ventilation openings, as it may cause
over-heating.
• Please remove the power cable if the device is not
operated for extended periods of time or maintenance
is to be conducted.
• This device is designed to operate in environments
with a maximum temperature of 40° Celsius.
• The installation of the device is not to be conducted
by inexperienced persons and must adhere to the
mechani-cal and electrical safety
standards of the local law.
• In case of a damaged power cable, it must be
replaced by an original replacement part from the
manufacturer.
• Ensure that the supply voltage does not exceed the
voltage
• capacity indicated on the housing of the device.
• In case of failure of the device, please contact the distri-butor and stop all operations of the device immediately.
• The device must keep a minimum distance of one metre
from fl ammable materials or liquids.
WARNING: To prevent the risk of electrocution, do not
open the device.
Please leave all maintenance and repairs to a qualifi ed
service workshop or contact your distributor.
Safety Instructions! Please read before connection
and operation!
WARNING: Do not look directly into the light source!
Do not operate this device in the presence of persons
suffering from epilepsy!
OVERHEAD INSTALLATION
The installation must be performed exclusively by qualifi ed personnel. Incorrect installation can cause serious
injuries or da-mage. Note the load limits of the selected
installation position.
Ensure that during installation or dismantling/ maintenance there are no unauthorized persons below the device.
Manufacturer: MUSIC STORE professional GmbH,
Istanbulstraße 22-26, 51103 Köln, Germany
RISK OF ELECTRIC SHOCK.
DO NOT OPEN!
DEUTSCHENGLISH
DEUTSCH ENGLISH FRANCAIS ESPAÑOL
15
DEUTSCH
ENGLISH
Congratulations on your new LightmaXX LED Par!
Thank you for choosing a Lightmaxx product. Thanks to effi cient development and economical production, Lightmaxx makes high-quality products at a fantastic price possible.
Please read these operating instructions carefully to be informed about all functions of this
product and keep them for future reference
Have fun with your new product!
Your Lightmaxx Team
Guarantee:
The current general terms and conditions and guarantee
conditions of Music Store professional GmbH apply.
Can be viewed under:
www.musicstore.de
If you have any questions or suggestions,
please contact us:
Music Store professional GmbH
Istanbulstr. 22-26
51103 Köln
Managing Director: Michael Sauer
WEEE-Reg.-Nr. DE 41617453
Intended use:
The LightmaXX Slim Spot ARC product was designed for use as an electronic LED lighting
effect. Improper use of the product is considered improper and can lead to personal injury or
property damage. No liability is assumed for damage resulting from improper use.
It must be ensured that the device is operated exclusively by trained and competent users
who are in full possession of their mental, physical and sensory abilities. The use by other
persons is only permitted under the supervision or guidance of a person responsible for their
safety.
Quantity Contents
1x LED Par
1x
IP Power In>Schuko Cable
1x Mounting Bracket
1x Manual
Scope of Delivery:
16
Safety instructions:
DANGER! (For Babies and Children)
Wrapping, plastic foils and other packaging material must be properly
stored or disposed of. It should be kept out of the reach of babies and
children due to the risk of suffocation.
Ensure that children never use the device unattended! Also make sure that
children do not remove any (small) parts from the device, as they could
suffocate if swallowed!
DANGER! (electric shock due to high voltages in the device)
Do not remove the housing. There are no serviceable parts in the unit.
Inside the device there are components which are under high electrical
voltage.
The device must not be used if damage or the absence of components,
protective devices or housing parts is noticed!
DANGER! (electric shock caused by short circuit)
Modifi cations to the mains cable or the mains plug are prohibited.
Failure to do so may result in fi re or death hazard due to an electric shock!
Warning! ( High light intensity - eye injuries)
It is absolutely forbidden to look directly into the light source.
Warning! (Epilepsy)
Stroboscopic effects (fl ashes of light) can cause seizures of epilepsy in
some people. Accordingly sensitive people are to be warned and should
avoid a look at the corresponding effects.
Warning! (Fire Hazard)
Make sure that the device is not exposed to any direct heat source and
is used away from open fi re. Never block or cover ventilation slots or the
device itself.
Warning! (Power Supply)
Make sure that the device voltage matches your local mains voltage. It
is strongly recommended to protect your mains socket with a residual
current circuit breaker (RCD).
If you do not use your device for a longer period of time, disconnect the
device from the mains to minimize dangers. The same applies to thunderstorms or fl oods, etc.
DEUTSCHENGLISH
DEUTSCH ENGLISH FRANCAIS ESPAÑOL
17
DEUTSCH
ENGLISH
Warning! (IP-Class)
This device has protection class IP65. The fi rst digit (6) indicates protection
against foreign bodies. Products with the code 6 are dustproof and completely protected against contact. The second digit (5) determines the protection
against water. The code 5 describes here the protection against jet water from
any angle.
Installation:
Always check the device for damage before use. Use the original packaging or suitable transport or
storage packaging to protect the product optimally from infl uences such as dust or moisture, etc.
when not in use.
The device can be installed either standing or hanging. The mounting must always be done on a
solid, approved support or an appropriate surface. Use the opening of the brackets to attach the
device. Always create a second, separate safeguard for the device, e.g. by means of a safety wire.
All work on the device (e.g. installation) should always be carried out from a stable and approved
platform. Make sure that the area below you is closed off.
Please note that the use of this device with a dimmer is not possible!
Warning! (Risk of injury from falling)
It must be ensured that the device complies with all legal standards and regulations in the respective country of use. Ensure that the device is always
secured by a second mounting cable (e.g. Safety).
Warning! (Overheating)
The maximum permissible ambient temperature of this device is 40° C.
Ensure that the unit is always adequately ventilated.
Warning! (Using Stands)
As soon as the device is mounted on a stand, a safe and fi rm base must
always be ensured. Ensure that the maximum permissible load capacity of
your tripod is not exceeded.
18
DEUTSCHENGLISH
Operation:
All connections of the device should be made before switching on. Use only high-quality cables that
are as short as possible for the connections.
4-Channel Mode:
Channel Value Function Note
1 000-255 Dimmer Red Dark to bright
2 000-255 Dimmer Green Dark to bright
3 000-255 Dimmer Blue Dark to bright
4 000-255 Dimmer White Dark to bright
DMX mode:
Connect the DMX input of your device to the DMX output of your DMX controller, your DMX
software or the DMX output of a device already in your DMX chain. Always use DMX cable with a
110 Ohm resistor for this connection. Address the device according to your DMX confi guration. The
device has two DMX modes with 4 or 8 channels, which are based on the following functions:
8-Chanel Mode:
Channel Value Function Note
1 000-255 Dimmer RGBW Dark to bright
2 000-255 Dimmer Red Dark to bright
3 000-255 Dimmer Green Dark to bright
4 000-255 Dimmer Blue Dark to bright
5 000-255 Dimmer White Dark to bright
6 000-255 Strobe RGBW Slow to fast
7 000-050 DMX 8CH Control
051-100 Colour program
101-150 Colour change Erratic
151-200 Colour change Graduated
201-250 Colour change Pulsing
251-255 Sound to Light
8 000-255 Speed Slow to fast
DEUTSCH ENGLISH FRANCAIS ESPAÑOL
19
DEUTSCH
ENGLISH
Static, Auto or Sound mode:
The device contains automatic programs that run according to fi xed patterns (CL/CC/DE/CP). In
addition, effect sequences matching the music can be called up via the built-in microphone (SU).
The selection of the respective mode is made via the menu directly on the device.
Operating mode master/slave:
If you connect several devices of the same type via DMX, they can be controlled simultaneously via
the master device. To do this, set the desired function on the fi rst device in the chain; the other devices in the series must now be set as „slaves“. Now the fi rst device in the chain gives the function
to all other devices and all devices run simultaneously.
Connections and Control Elements:
1 Fixing screw
6
IP-DMX Out (3-pole)
2
Mounting bracket 7 Display
3 LED-Lens 8 Menu buttons
4 cooling fi ns 9 IP-Power In
5 IP-DMX In (3-pole)
10
IP-Power Out
Operation:
Start:
Connect the device to the power supply and wait a few seconds until it is ready for operation.
Menu:
Navigation in the menu is performed using the four menu buttons below the display. Use the
„Menu“ key to activate the menu, navigation is via the „Up“ and „Down“ keys. A corresponding selection is confi rmed with the „Enter“ key.
20
DEUTSCHENGLISH
Menu Structure in Detail:
Menu Designation Function Description
1 A001 8-Channel DMX Mode DMX Address 001-512
2 d001 4-Channel DMX Mode DMX Address 001-512
3 r255 Red Dimmer 001-255 dark to bright
4 G255 Green Dimmer 001-255 dark to bright
5 b255 Blue Dimmer 001-255 dark to bright
6 u255 White Dimmer 001-255 dark to bright
7 FH99 Strobe 01-99 slow to fast
8 CL01 Various Colours
01 Red
02 Green
03 Blue
04 White
05 Yellow
06 Purple
07 Bright Blue
08 Full on
9 CC99 Colour change erratic 01-99 slow to fast
10 DE99 Colour change graduated 01-99 slow to fast
11 CP99 Colour change pulsing 01-99 slow to fast
12 SU01 Sound to Light 01-09
DEUTSCH ENGLISH FRANCAIS ESPAÑOL
21
DEUTSCH
ENGLISH
Model Lightmaxx Slim Spot ARC
LEDs 18x 10 Watt 4in1 QCL LED
Colour mix RGBW
Dimmer 0-100%
Strobe 0-20Hz
Protection class IP65
Emission angle 30°
LED Display Yes
Power Supply AC 90-240V/50-60HZ
Power Consumption 200W
Power Connection IP-Power Connector/Schuko
Programs Auto, Sound, DMX, Master/Slave
DMX Modes 4-/8-Channels
Dimensions (with bracket) 220 x 220 x 300mm
Dimensions (without bracket) 220 x 220 x 120mm
Weight 4,45Kg
Specifi cations:
22
DEUTSCHENGLISH
Article number Manufacturer Product
DMX > IP DMX Adapter
LIG0015820-000 LIGHTMAXX Slim Spot ARC DMX Out 0,6m
LIG0015821-000 LIGHTMAXX Slim Spot ARC DMX Out 5,0m
LIG0015822-000 LIGHTMAXX Slim Spot ARC DMX In 0,6m
LIG0015823-000 LIGHTMAXX Slim Spot ARC DMX In 5,0m
Schuko > IP-Power In Adapters
LIG0015824-000 LIGHTMAXX Slim Spot ARC Power In 0,6m
LIG0015825-000 LIGHTMAXX Slim Spot ARC Power In 5,0m
IP-DMX Extension
LIG0015826-000 LIGHTMAXX Slim Spot ARC IP-DMX Cable 1m
LIG0015827-000 LIGHTMAXX Slim Spot ARC IP-DMX Cable 3m
LIG0015828-000 LIGHTMAXX Slim Spot ARC IP-DMX Cabel 5m
LIG0015829-000 LIGHTMAXX Slim Spot ARC IP-DMX Cabel 10m
IP-Power Extension
LIG0015830-000 LIGHTMAXX Slim Spot ARC IP-Power 1m
LIG0015831-000 LIGHTMAXX Slim Spot ARC IP-Power 3m
LIG0015832-000 LIGHTMAXX Slim Spot ARC IP-Power 5m
LIG0015833-000 LIGHTMAXX Slim Spot ARC IP-Power 10m
Accessories:
Use only suitable and original accessories to ensure proper use. You can fi nd the matching
accessories at www.musicstore.de
DEUTSCH ENGLISH FRANCAIS ESPAÑOL
23
Troubleshooting:
Warning! (Fault during data transmission)
Never connect the DMX input or output to audio devices such as power
amplifi ers or mixing consoles!
DMX cables enable interference-free operation and the highest possible
transmission reliability of signal data. Do not use microphone cables.
The following overview is intended as an aid to rapid troubleshooting. If you are unsure,
contact the manufacturer, the dealer or appropriate specialist personnel. Never open the
device by yourself!
Symptoms Troubleshooting
No Function Check the network connection and its fuse.
No Reaction in DMX Mode
Check the cable connections
If available, try an alternative DMX controller
No Reaction from Remote
Control
Change the battery in your remote control
Make sure that the IR transmitter and receiver are within
a short and clear distance of each other.
If the above troubleshooting has not been successful, please contact our service staff.
You can fi nd the contact details at www.musicstore.de.
Cleaning:
Regular cleaning of the device from dirt and dust increases the shelf life of the product.
Always disconnect the unit from the power supply while cleaning it. Optical lenses should
be cleaned with a dry microfi ber cloth. This also optimises the light output. Never clean the
device with water! Ventilation grilles and openings should always be free of dust and dirt.
Compressed air sprays are ideal for this application.
DEUTSCH
ENGLISH
DEUTSCHENGLISHFRANCAISESPAÑOL
24
Environmental Protection:
Music Store professional GmbH always endeavours to reduce the burden of packaging to a
minimum. The use of environmentally friendly and recyclable materials is always of fundamental importance. Please recycle the packaging after use.
Disposal of packaging:
Ensure that paper packaging, plastic material, etc. are recycled separately.
Observe the labels and the corresponding regulations.
Disposal of batteries:
Batteries should not be thrown away! Please dispose of batteries in
accordance with offi cial regulations.
Disposal of your old device:
This device is subject to the WEEE directive (Waste Electrical and Electronic
Equipment) in its currently valid form. The device must not be disposed of
with normal household waste.
The device is disposed of via an approved disposal company or your local
waste disposal centre. The regulations valid in your country must be
observed!
DEUTSCH
ENGLISH
ENGLISH
Dokument-ID: MS-LIG0015728-000 (09/2018)
Loading...
