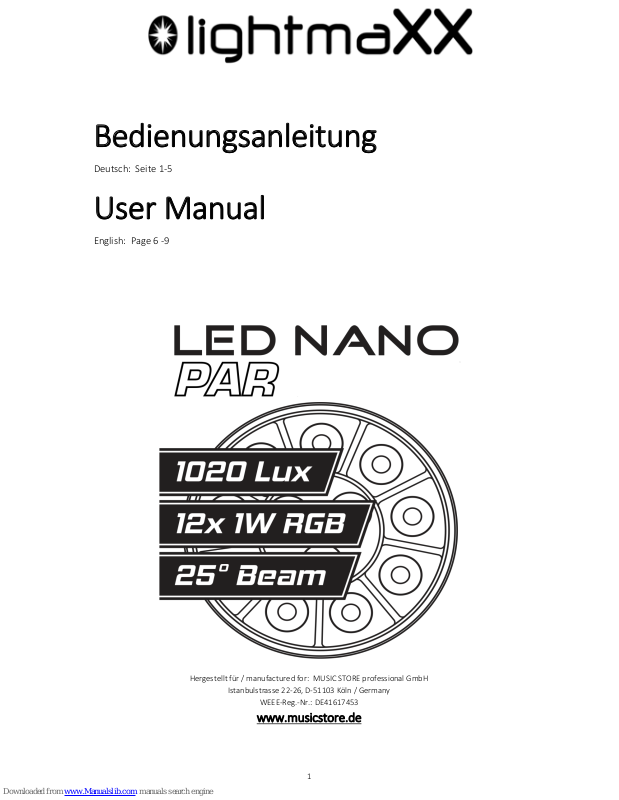

Bedienungsanleitung
Deutsch: Seite 1-5
User Manual
English: Page 6 -9
Hergestellt für / manufactured for: MUSIC STORE professional GmbH
Istanbulstrasse 22-26, D-51103 Köln / Germany
WEEE-Reg.-Nr.: DE41617453
www.musicstore.de
1
SICHERHEITSHINWEISE
Sehr geehrter Kunde,
vielen Dank dass Sie sich für ein Produkt von LightmaXX entschieden haben.
In der dieser Bedienungsanleitung finden Sie wichtige Informationen zur
Installation, Bedienung und Wartung Ihres Gerätes.
Bitte bewahren Sie dieses Benutzerhandbuch für späteres Nachschlagen
oder falls Sie planen dass Gerät zu vermieten/ verkaufen,
für zukünftige Betreiber gut auf.
Überprüfen Sie nach dem Auspacken das Zubehör auf seine Vollständigkeit
und begutachten das Gerät auf mögliche sichtbare Schäden, bevor sie es einschalten.
Das Gerät ist nur für den Betrieb im Innenbereich konzipiert.
Verwenden Sie es nur an einem trockenen Ort.
Achten Sie darauf, dass keine Lüftungsschlitze blockiert werden, da sonst das Gerät sonst überhitzt.
Vor der Inbetriebnahme ist sicherzustellen, dass die Spannung und Frequenz der Stromversorgung
entsprechend zum Leistungsbedarf des Gerätes zur Verfügung steht.
Maximale Umgebungstemperatur Ta: 40 ℃.
Betreiben sie das Gerät nicht bei höheren Umgebungstemperaturen.
Stellen Sie sicher dass sich keine brennbaren Materialien in der Nähe befinden
Nicht in schmutzigen und staubigen Umgebung verwenden werden,
warten und reinigen Sie das Gerät regelmäßig.
Überlassen sie das Gerät niemals Kindern oder fachunkundigen Personen.
Trennen Sie die Stromversorgung bevor Reinigung, Wartung oder Reparaturen vornehmen.
Im Falle einer ernsthaften Betriebsstörung, schalten Sie das Gerät sofort aus.
Reparaturen müssen durch qualifiziertes Personal erfolgen
Bitte wenden Sie sich an Music Store professional GmbH oder den nächsten autorisierten Fachhändler
Trennen Sie das Gerät vom Strom, wenn es über einen längeren Zeitraum nicht benötigt wird.
Schalten Sie dieses Gerät niemals über ein Dimmerpack
BETRIEBSBESTIMMUNGEN
Dieses Gerät ist nicht für den Dauerbetrieb konzipiert. Konsequente Betriebspausen garantieren eine
lange, störungsfreie Lebensdauer des Geräts.
Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu
Schäden am Produkt führen und der Garantieanspruch erlischt.
Außerdem ist jede andere Verwendung mit Gefahren, wie z. B. Kurzschluss, Brand, elektrischem
Schlag, Lampenexplosion, Abstürzen etc.
WICHTIG:
Der Hersteller übernimmt keine Gewährleistung für Schäden, die durch die Nichtbeachtung dieser
Bedienungsanleitung oder irgendeine nicht autorisierte Änderung am Gerät verursacht werden.
2
GERÄTEBESCHREIBUNG
FEATURES
Ausgangs Signal: DMX 512 international Standard
DMX Kanäle: 8
Betriebsspannung: AC100-240V，50Hz/60Hz
Leistungsaufnahme: 15W
Lichtquelle: 12×1W LED (3xRot, 3xGrün, 3xBlau,3xWeiß)
Beleuchtungsstärke: 1020 Lux@1m (RGBW 100%)
Optik: 15mm Edison EDOL 25°
Abstrahlwinkel: 25° MFL
Bedienung: LED Display + 4 Taster
Funktionen: Sound Aktiv, Automatik, Master/Slave, DMX-512
Dimmer: 0-100%
Umgebungstemp.: bis zu 40°C
Schutzklasse: IP20
Größe: 150×115×140mm
Gewicht: 0.4kg
Fotometrische Daten
3
Funktionen
Menü Funktionen
Nr.
Display
Funktion
1
D001
DMX Adresse 001-512 über die Tasten Up/Down einstellbar.
Die DMX Adresse 001 wird auch dafür verwendet
um das Gerät in den SLAVE Modus zu versetzen.
2
IP.01
*Bei klassischer Verwendung mit DMX , Standardeinstellung IP01 verwenden *
Lampen-Subgruppen von 01-64 möglich. Funktion nur Aktiv wenn DMX Adresse 001.
DMX Adresse 001+IP01=Startadresse1, DMX Adresse 001+IP02= Startadresse 009.
DMX Adresse 003+IP01=Startadresse 17 usw.
3
A1.01
Statische Farben, Taste UP/DOWN betätigen um statische Farben einzustellen
(A1.01-A1.19). Diese Funktion ist auch als MASTER Modus tauglich.
4
A2.01
Color Jump Programm, Taste UP/DOWN betätigen um die Geschwindigkeit des
Programms auszuwählen. Diese Funktion ist auch als MASTER Modus tauglich.
5
A3.01
Color Fade Programme, Taste UP/DOWN betätigen um verschiedene Programme
einzustellen (A3.01-A3.19).
Geschwindigkeit einstellen -> ENTER Taste drücken (A3 blinkt), mit UP/DOWN die
gewünschte Geschwindigkeit (A2.01-A2.32) auswählen.
Diese Funktion ist auch als MASTER Modus tauglich.
6
A4.01
Sound Flash Programm, Taste UP/DOWN betätigen um verschiedene Farben
einzustellen (A4.01-A4.19). Sound Empfindlichkeit -> ENTER Taste drücken (A4 blinkt),
Empfindlichkeit mit UP/DOWN (A4.01-A4.04) auswählen.
Diese Funktion ist auch als MASTER Modus tauglich.
7
A5.01
Strobe Programm, Taste UP/DOWN betätigen um verschiedene Strobe-Farben
einzustellen (A5.01-A5.19). Strobe Geschwindigkeit -> ENTER Taste drücken (A5 blinkt),
mit Tasten UP/DOWN A5.01-A5.32) die gewünschte Blitzfrequenz einstellen.
Diese Funktion ist auch als MASTER Modus tauglich.
8
A6.01
Auto Programm
9
A7.01
Color Macro Programm
10
R255
Taste UP/DOWN verändert die Helligkeit der Farbe rot (000-255)
11
G255
Taste UP/DOWN verändert die Helligkeit der Farbe grün (000-255)
12
B255
Taste UP/DOWN verändert die Helligkeit der Farbe blau (000-255)
13
W255
Taste UP/DOWN verändert die Helligkeit der Farbe weiß (000-255)
4
DMX Tabelle
Kanal
Kanal Parameter
Funktion
CH1
0-10
Keine Funktion
11-50
Statik Farben (Auswahl der Farben mit Kanal 2)
51-100
Color Jump
101-150
Color Fade (Auswahl der Programme mit Kanal 2)
151-200
Sound Flash (Auswahl der Programme und Statik Farben mit Kanal 2)
201-255
Strobe (Auswahl der Programme und Statik Farben mit Kanal 2)
CH2
0-39
Color Chase
40-49
Red
50-59
Green
60-69
Blue
70-79
Yellow
80-89
Cyan
90-99
Purple
100-109
White
110-119
Red green
120-129
Red blue
130-139
Red white
140-149
Green blue
150-159
Green white
160-169
Blue white
170-179
Red green white
180-189
Red blue white
190-199
Green blue white
200-209
Red green blue
210-255
red green blue white
CH3
0-255
Geschwindigkeit (In Kombination mit Kanal 1 und 2)
CH4
0-255
Dimmer ( In Kombination mit Kanal 5, 6, 7 und 8)
CH5
0-255
Red 0-100%
CH6
0-255
Green 0-100%
CH7
0-255
Blue 0-100%
CH8
0-255
White 00-100%
5
Safety information
Thanks for using our products. For your safety,
please read the User’s Manual carefully before your operation.
This Manual includes the important information of installation, operation, safety instruction. Please
install and operate as requested in the Manual, meanwhile, please keep the manual for any
unexpected requirements.
1. This product is only operated by adult; please put it where the child can not touch it.
2. Please check if the voltage is accordance with the rated power or nor before installation, and
please note the total electric circuit load.
3. This device is for indoor use only, the light must be kept dry and avoided to use under the
Moist, Overheat or Dusty surroundings. If there is any water or other liquid in the product,
please cut off the power and contact your supplier.
4. Make sure that the power cable does not shrink volume, and the insulation cover of power
cable will not be scratched by anything sharp.
5. Please cut off power when doesn’t use or before cleaning, maintenance the light.
6. The light doesn't include any spare parts for repair. In order to avoid danger, please do not
open and change the product structure by yourself.
1. Product cleaning
A. Clean the output acrylic board and product body every 2 weeks, or smoke dust accumulation
will weaken the brightness of the light.
B. Use soft cloth with water to clean , do not with organic solvent ,such as ethyl alcohol
C. Clean the cool fan each month
2. Product maintenance
Product maintenance must consider the below terms.
A. All screws mounted on the lamp must reliably tightened, check and replace the corroded
screws.
B. Ensure fixed point for installation without any deformation
C. Check if the power cable is damage, and if the insulation layer is wear down.
D. To ensure good connection of the various parts of the circuit, and to avoid unnecessary
accidents coursed by bad electrical connections, the detailed inspection of the light must be
make by the authorized electrical engineer every three months.
6
Technical specification
Power supply: AC100-240V，50Hz/60Hz
Power consumption: 15W
Light source: 12×1W(R3 G3 B3 W3)LED lamps
DMX channels: 8
Intensity: 1020 Lux@1m
Lens Optic: 15mm Edison EDOL 25°
Beam angle: 25° MFL
Control panel: 4 Digital LED display figures
Control mode: sound activation，auto，master/slave，DMX-512
Working environment: up to 40°C
Protection rate: IP20
Dimension size: 150×115×140mm
N.W: 0.4kg

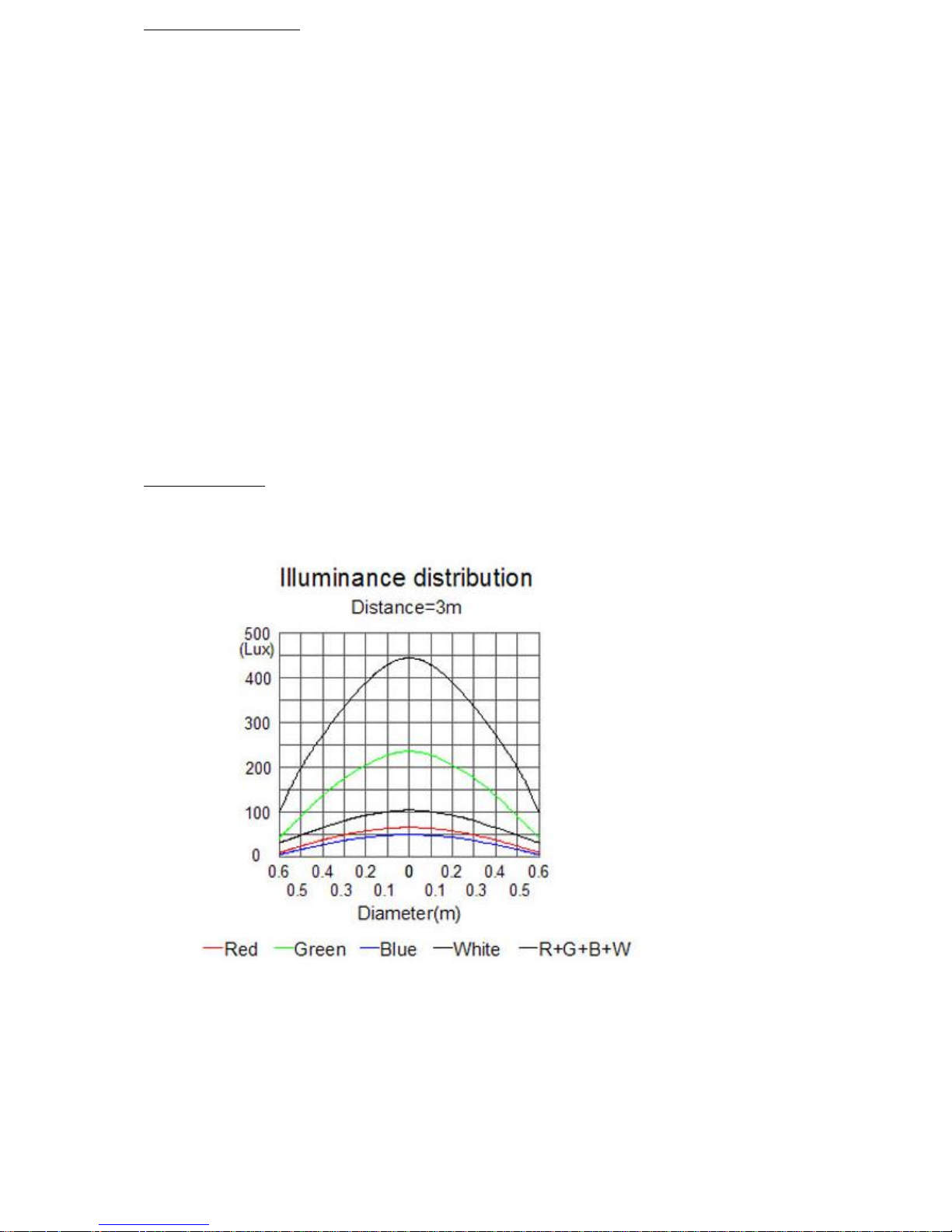

Photometric data
7
Operation
Menu Function Settings
Use the display and button to set different function, see the below diagram.
No.
Display
Function
1
D001
DMX Mode, up/down monitor Address value from 001-512. When Address value is 001,
mode is master-slave
2
IP.01
*For normal use with DMX please set to IP01*
IP.01-IP.64 Fixture Subgroups, Function active when DMX Adress is 001.
DMX adress 001+IP01= start address1, DMX adress 001+IP02= start address 009.
DMX Adresse 001+IP03= start address 17 etc.
3
A1.01
select color，Press UP/DOWN to choose the macro definition of color(A1.01-A1.19).
Can be Master mode.
4
A2.01
Color jumping, Press UP/DOWN to choose the macro definition of color(A2.01-A2.19),
A2 will flash after you press ENTER, and then press UP/DOWN to adjust the
speed(A2.01-A2.32). Can be Master mode.
5
A3.01
Color gradient,Press UP/DOWN to choose the macro definition of color(A3.01-A3.19), A3
will flash after you press ENTER, and then press UP/DOWN to adjust the speed(A3.01A3.32). Can be Master mode.
6
A4.01
Sound Mode, Press UP/DOWN to choose the macro definition of color(A4.01-A4.19), A4
will flash after you press ENTER, and then press UP/DOWN to adjust the sensitivity of
sound activate(A4.01-A4.04). Can be Master mode.
7
A5.01
Strobe，Press UP/DOWN to choose the macro definition of color(A5.01-A5.19), A5 will
flash after you press ENTER, and then press UP/DOWN to adjust the speed(A5.01-A5.32).
Can be Master mode.
8
A6.01
Auto run
9
A7.01
Colour macro
10
R255
Red dimming, up/down change led brightness (00-255)
11
G255
Green dimming, up/down change led brightness (00-255)
12
B255
Blue dimming, up/down change led brightness (00-255)
13
W255
White dimming, up/down change led brightness (00-255)
8
DMX Chart
Channel
Channel value
function description
CH1
0-10
No function
11-50
A1 select color(choose color macro definition effect to run)
51-100
A2 jump change(choose color macro definition effect to run)
101-150
A3 gradual change(color marco definition effect loop run)
151-200
A4 sound control(color marco definition effect loop run)
201-255
A5 strobe(color marco definition effect loop run)
CH2
0-39
colorful cycle 01(color loop jump change, colorful loop gradual change,
colorful loop sound control, colorful loop strobe)
40-49
Red 02(color macro definition)
50-59
Green 03(color macro definition)
60-69
Blue 04(color macro definition)
70-79
Yellow 05(color macro definition)
80-89
Cyan 06(color macro definition)
90-99
Purple 07(color macro definition)
100-109
White 08(color macro definition)
110-119
Red green 09(color macro definition)
120-129
Red blue 10(color macro definition)
130-139
Red white 11(color macro definition)
140-149
Green blue 12(color macro definition)
150-159
Green white 13(color macro definition)
160-169
Blue white 14(color macro definition)
170-179
Red green white 15(color macro definition)
180-189
Red blue white 16(color macro definition)
190-199
Green blue white 17(color macro definition)
200-209
Red green blue 18(color macro definition)
210-255
red green blue white 19(color macro definition)
CH3
0-255
Speed adjust(combine CH1)
CH4
0-255
General dimmer(combine CH5, CH6, CH7, CH8 used)
CH5
0-255
Red 0-255 0-100% red dimmer
CH6
0-255
Green 0-255 0-100% green dimmer
CH7
0-255
Blue 0-255 0-100% blue dimmer
CH8
0-255
White 0-255 0-100% white dimmer
9
Loading...
