Page 1
Bedienungsanleitung
User Manual
10/2018
LIG0013725-000
CLS Laser System
FX
Page 2
2
DEUTSCHENGLISH
Wichtige Sicherheitshinweise! Bitte vor Anschluss lesen!
RISK OF ELECTRIC SHOCK
DO NOT OPEN
ACHTUNG: Um der Gefahr eines elektrischen Schlages vorzu-
beugen, öffnen Sie das Gerät auf keinen Fall.
Überlassen Sie alle Wartungs- sowie Reparaturarbeiten einer
qualifi zierten Service Werkstatt oder wenden Sie sich an
Ihren Händler.
Das Blitzsymbol warnt den Nutzer vor nicht
isolierter Spannung und die Gefahr eines Stromschlages.
Das Ausrufezeichensymbol weist den Nutzer auf
wichtige Wartungs- sowie Bedienungshinweise
in der Bedienungsanleitung hin.
Nur für den Innenbereich geeignet
Bedienungsanleitung lesen
Dieses Symbol legt den minimalen Abstand des
zu beleuchtenden Objektes fest.
• Aus Umweltschutzgründen die Verpackung bitte richtig
recyceln.
• Ein neues Produkt kann manchmal zu unerwünschten
Gerüchen oder für kurze Zeit zu minimaler Rauchentwicklung führen. Diese Reaktion ist normal und
verschwindet nach einigen Minuten wieder.
• Das Gerät ist ausschließlich für den Innenbereich gedacht
(IP20)! Bitte benutzen Sie das Gerät nur in trockener Umgebung. Halten Sie das Gerät von Regen, Feuchtigkeit,
direkter Hitze und Staub fern.
• Um Kondensation im Gerät zu vermeiden, sollte sich das
Gerät vor Inbetriebnahme an die Umgebungstemperatur
anpassen.
• Bitte platzieren Sie das Gerät an einem gut belüfteten
Ort, außerhalb der Reichweite von brennbaren Materialien oder Flüssigkeiten.
• Es dürfen keine Lüftungsöffnungen abgedeckt werden,
Überhitzung kann die Folge sein.
• Bitte ziehen Sie den Netzstecker, wenn das Gerät über
einen längeren Zeitraum nicht benutzt wird oder Sie
Wartungsarbeiten vornehmen.
• Das Gerät ist für eine maximale Umgebungstemperatur
von 40° Celsius ausgelegt.
• Die Installation des Gerätes sollte nicht von unerfahrenen
Personen durchgeführt werden und muss unter Einhaltung der mechanischen und elektrischen Sicherheitsregelung in Ihrem Land erfolgen.
• Im Falle von Beschädigungen des Netzkabels muss dieses
umgehend gegen ein Original Ersatzteil des Herstellers
ersetzt werden.
• Stellen Sie sicher, dass die Netzspannung nicht höher als
die auf dem Gehäuse angegebene Spannung ist.
• Bei einer Fehlfunktion des Gerätes kontaktieren Sie bitte
Ihren Händler und stellen Sie den Betrieb des Gerätes
unverzüglich ein.
• Es ist ein Mindestabstand von 1m zu brennbaren Materialien oder Flüssigkeiten einzuhalten.
ACHTUNG: Nicht direkt in die Lichtquelle schauen!
Gerät nicht verwenden, wenn sich Leute mit Epilepsie in der
Nähe befi nden!
ÜBERKOPF MONTAGE
Die Montage darf ausschließlich von qualifi ziertem Fachpersonal
ausgeführt werden. Unvorschriftsmäßige Montage kann erhebliche Verletzungen und Schäden verursachen. Beachten Sie die
Belastungsgrenzen der gewählten Installations-Position.
Stellen Sie sicher, dass sich während des Auf- oder Abbaus/ der
Wartung keine unbefugten Personen unterhalb des Gerätes
befi nden.
Hersteller: MUSIC STORE professional GmbH,
Istanbulstraße 22-26, 51103 Köln, Deutschland
Page 3
3
DEUTSCH ENGLISH
Herzlichen Glückwunsch zu Ihrer neuen LightmaXX CLS Laser System
FX!
Vielen Dank, dass Sie sich für ein Produkt von Lightmaxx entschieden haben. Durch effi ziente
Entwicklung und ökonomische Produktion ermöglicht Lightmaxx hochwertige Produkte zu einem
fantastischen Preis.
Bitte lesen Sie die Bedienungsanleitung sorgfältig, um über
sämtliche Funktionen dieses Produktes informiert zu sein und
bewahren Sie diese zur späteren Verwendung auf.
Viel Spaß mit Ihrem neuen Produkt!
Ihr Lightmaxx Team
Garantie:
Es gelten die aktuellen AGB und Garantiebedingungen der Music Store professional GmbH.
Einzusehen unter: www.musicstore.de
Bei Fragen und Anregungen wenden Sie sich bitte an:
Music Store professional GmbH
Istanbulstr. 22-26
51103 Köln
Geschäftsführer: Michael Sauer
WEEE-Reg.-Nr. DE 41617453
Tel: +49 221 8884-0
Fax: +49 221 8884-2500
[email protected]
Bestimmungsgemäßer Gebrauch:
Das Produkt Lightmaxx VECTOR BSW 10R wurde für den Einsatz als elektronischer LED-Beleuchtungseffekt konzipiert. Das Gerät darf ausschließlich zu diesem Zwecke und im Sinne der Bedienungsanleitung betrieben werden. Andere Verwendungszwecke, sowie der Betrieb unter anderen
Betriebsbedingungen sind ausdrücklich nicht bestimmungsgemäß und können zu Sach- oder Personenschäden führen! Schäden, die aus einer nicht bestimmungsgemäßen Verwendung resultieren
wird keine Haftung übernommen.
Es muss sicher gestellt werden, dass das Gerät ausschließlich von geschulten und fachkundigen
Nutzern betrieben wird, die im Vollbesitz ihrer geistigen, physischen und sensorischen Fähigkeiten
sind. Eine Nutzung anderer Personen ist ausdrücklich nur auf Aufforderung einer für ihre Sicherheit
zuständigen Person zulässig, welche die Nutzung anleitet oder beaufsichtigt.

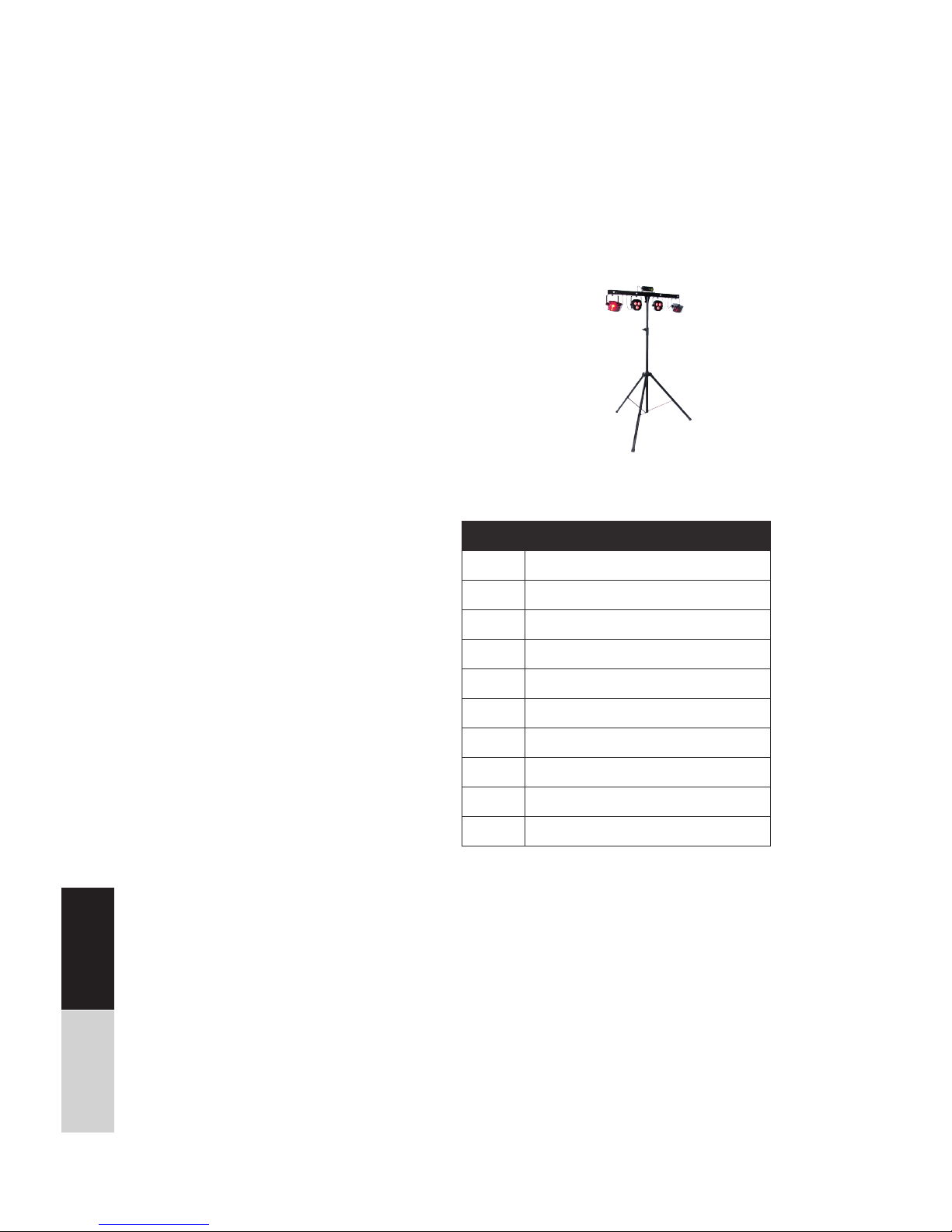

Anzahl Inhalt
1x CLS Laser System FX
1x Netzkabel
2x Schlüssel(für Laser Schlüsselschalter)
2x Montagebügel
1x Interlock Adapter
1x Softbag

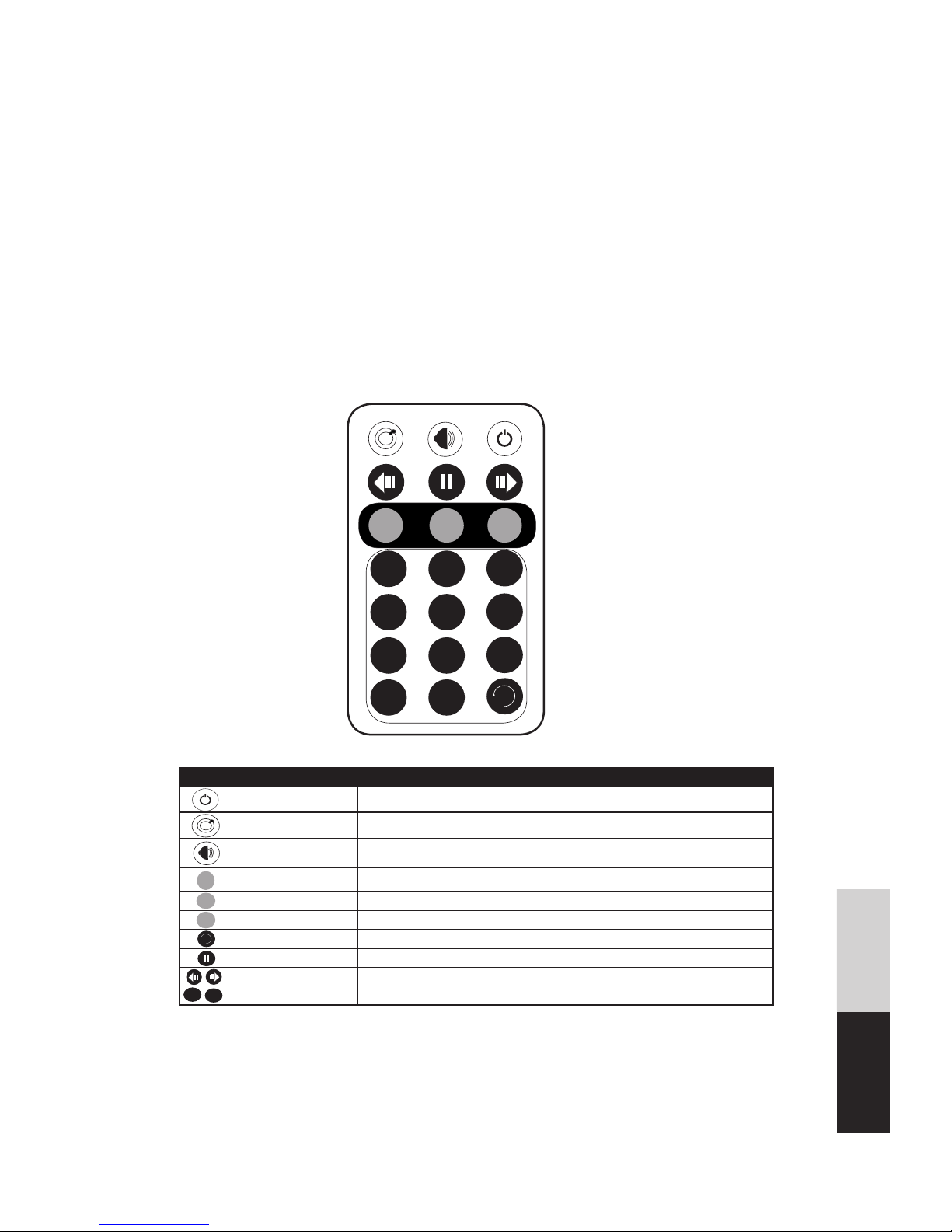

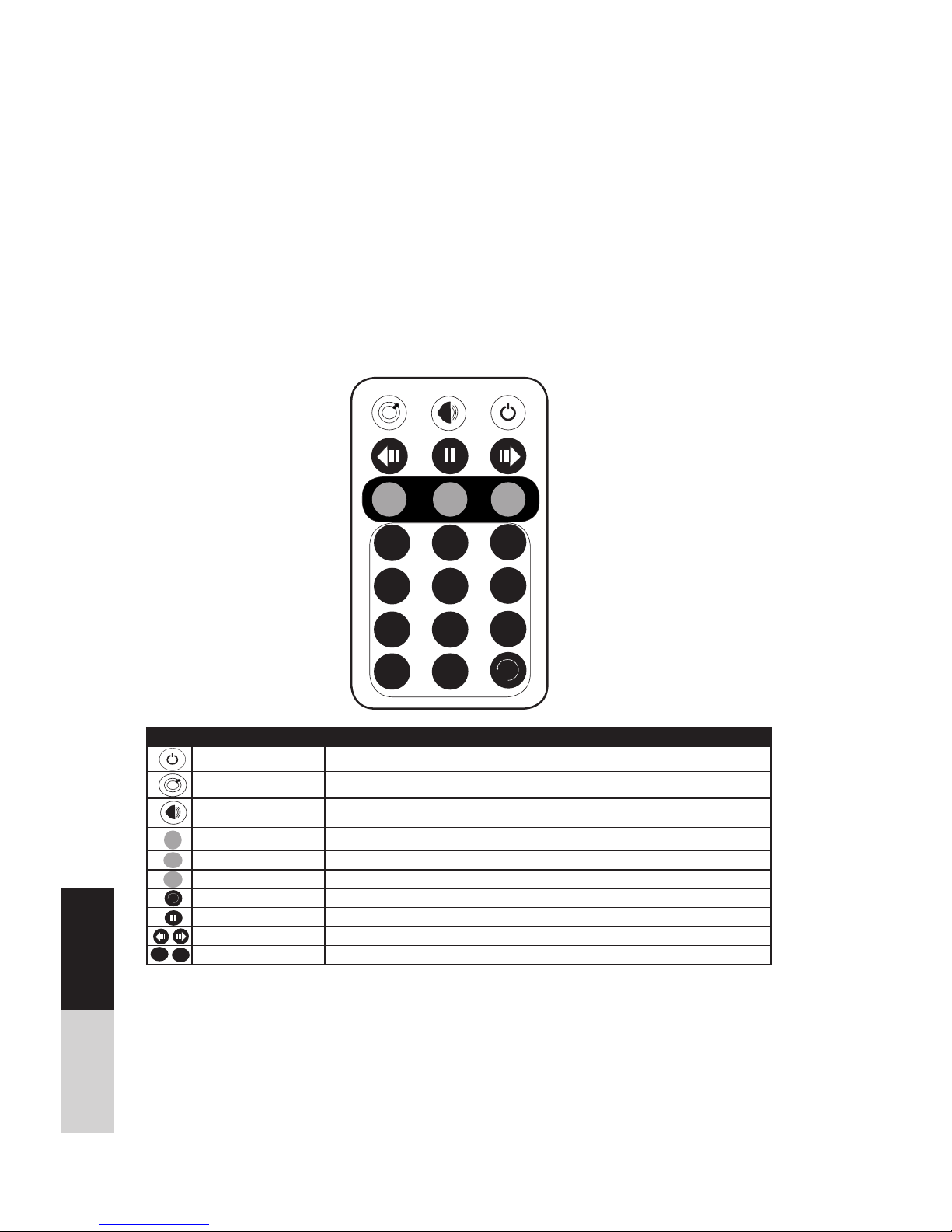

1x IR-Fernbedienung
1x Fußschalter(kabellos)
1x Bedienungsanleitung
1x Lichtstativ
Lieferumfang
Page 4
4
DEUTSCHENGLISH
Sicherheitshinweise:
GEFAHR! (Für Babys und Kinder)
Verpackungen, Kunststofffolien und sonstiges Verpackungsmaterial ist
ordnungsgemäß aufzubewahren oder zu entsorgen. Es ist aufgrund von
Erstickungsgefahr außerhalb der Reichweite von Babys und Kindern
aufzubewahren.
Stellen Sie sicher, dass Kinder niemals unbeaufsichtigt das Gerät benutzen!
Vergewissern Sie sich außerdem, dass Kinder keine (Klein-)Teile vom Gerät entfernen, da sie durch verschlucken daran ersticken könnten!
GEFAHR! (Elektrischer Schlag durch hohe Spannungen im Gerät)
Unterlassen Sie das Abnehmen des Gehäuses. Es befi nden sich keine zu wartenden Teile im Gerät. Im Geräteinneren befi nden sich Bauteile, welche unter hoher
elektrischer Spannung stehen.
Das Gerät darf nicht verwendet werden, sobald Beschädigungen oder das
Fehlen von Komponenten, Schutzvorrichtungen oder Gehäuseteilen bemerkt
werden!
GEFAHR! (Elektrischer Schlag bedingt durch Kurzschluss)
Veränderungen am Netzkabel oder am Netzstecker sind verboten.
Durch Nichtbeachtung kann es zu Brand- oder Lebensgefahr durch einen elektrischen Schlag kommen!
Warnung! (Hohe Lichtintensität - Augenverletzungen)
Ein direkter Blick in die Lichtquelle ist unbedingt zu unterlassen.
Warnung! (Epilepsie)
Stroboskopeffekte (Lichtblitze) können bei einigen Menschen Anfälle von Epilepsie auslösen. Entsprechend empfi ndliche Menschen sind zu warnen und sollten
einen Blick auf entsprechende Effekte vermeiden.
Hinweis! (Brandgefahr)
Stellen Sie sicher, dass das Gerät keiner direkten Wärmequelle ausgesetzt wird
und fern von offenem Feuer eingesetzt wird. Lüftungsschlitze oder das Gerät an
sich sind niemals abzudecken oder abzukleben.
Page 5
5
DEUTSCH ENGLISH
Hinweis! (Betriebsbedingungen)
Aufgrund seiner baulichen Eigenschaften ist das Gerät für den Betrieb in
Innenräumen konzipiert. Setzen Sie das Gerät niemals Regen, Feuchtigkeit
oder Flüssigkeiten aus, da dies zu Beschädigungen führen kann. Vibrationen, Schmutz oder Sonneneinstrahlung kann ebenso zu Beschädigungen
führen, vermeiden Sie diese!
Hinweis! (Stromversorgung)
Überprüfen Sie unbedingt die Übereinstimmung der Gerätespannung mit
Ihrer örtlichen Netzspannung. Die Absicherung Ihrer Netzsteckdose mit
einem Fehlerstromschutzschalter (FI) wird unbedingt empfohlen.
Sollten Sie ihr Gerät länger nicht benutzen trennen Sie das Gerät vom
Netz, um Gefahren zu minimieren. Dasselbe gilt für Unwetterbedingungen
wie z.B. Gewitter oder Hochwasser, etc.
Installation:
Überprüfen Sie das Gerät vor der Verwendung unbedingt auf Schäden. Benutzen Sie optimalerweise die Originalverpackung oder geeignete Transport- oder Lagerverpackungen um das Produkt bei
Nichtbenutzung optimal vor Einfl üssen wie Staub oder Feuchtigkeit, etc. zu schützen.
Das Gerät kann wahlweise stehend oder hängend installiert werden. Die Befestigung ist dabei stets
an einem festen, dafür zugelassenem Träger oder einer entsprechenden Oberfl äche vorzunehmen.
Zur Befestigung des Gerätes ist die Öffnung des Produktbügels zu nutzen. Stellen Sie stets eine
zweite, unabhängige Sicherung des Gerätes, z.B. durch ein Safety her.
Arbeiten am Gerät (z.B. Montage) sollten stets von einer stabilen und zulässigen Plattform aus
stattfi nden. Stellen Sie sicher, dass der Bereich unter Ihnen dabei abgesperrt ist.
Bitte beachten Sie, dass die Nutzung dieses Gerätes an einem Dimmer nicht möglich ist!
Page 6
6
DEUTSCHENGLISH
Warnung! (Verletzungsgefahr durch Herabfallen)
Es ist zu gewährleisten, dass die Montage des Gerätes allen gesetzlichen
Normen und Vorschriften im jeweiligen Einsatzland entspricht. Es ist sicherzustellen, dass das Gerät stets durch eine zweite Befestigung gesichert ist
(z.B. Safety)
Hinweis! (Überhitzungsgefahr)
Die max. zulässige Umgebungstemperatur dieses Gerätes beträgt 40° C.
Stellen Sie sicher, dass das Gerät stets ausreichend belüftet wird.
Hinweis! (Benutzung von Stativen)
Sobald das Gerät auf ein Stativ montiert wird, ist stets auf einen sicheren
und festen Stand zu achten. Stellen Sie sicher, dass die maximal zulässige
Tragkraft Ihres Statives nicht überschritten wird.
Inbetriebnahme:
Sämtliche Verbindungen des Gerätes sollten vor dem Einschalten erfolgen. Benutzen Sie für die
Verbindungen ausschließlich hochwertige, möglichst kurze Kabel.

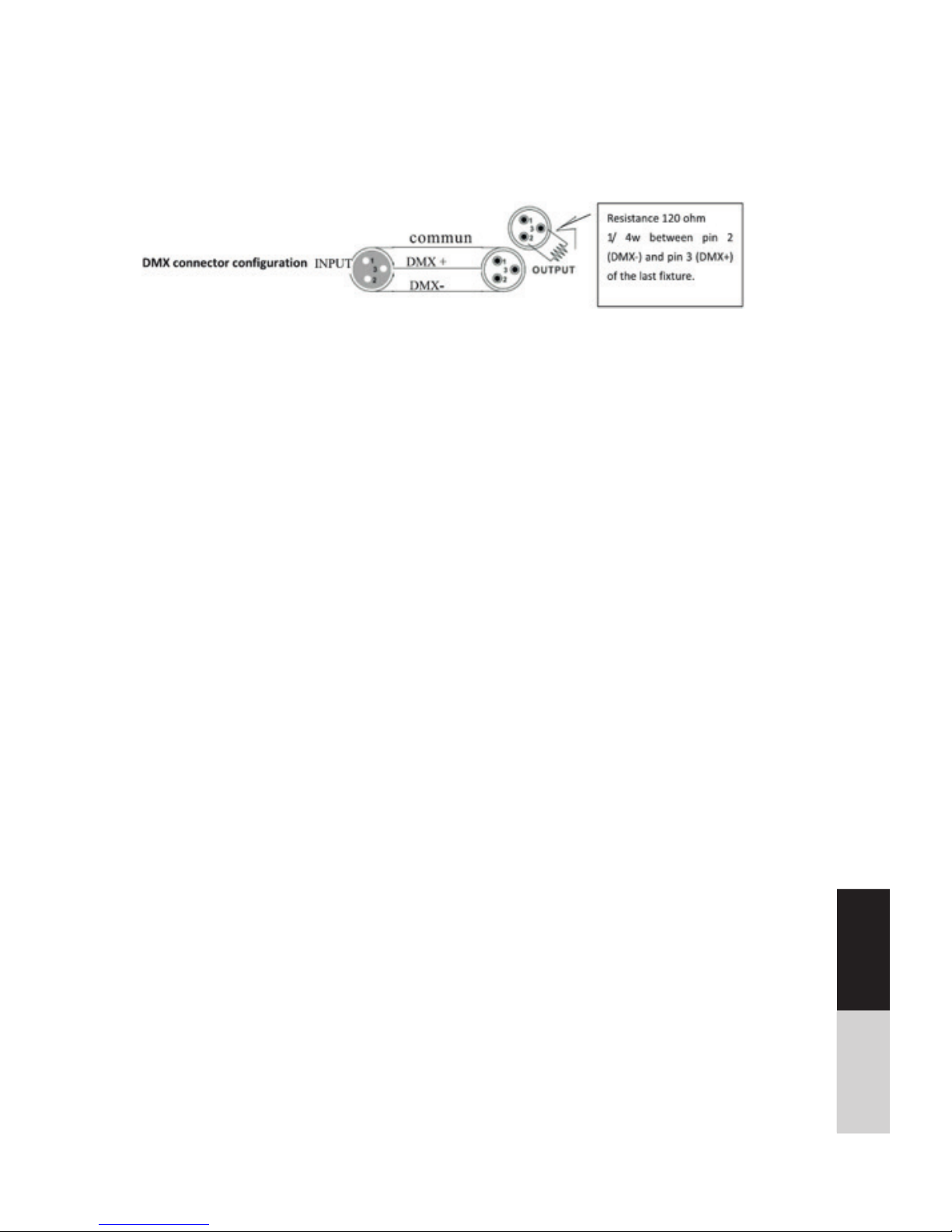

Konfi guration des DMX Steckers:
Betriebsart DMX:
Verbinden Sie den DMX Eingang Ihres Gerätes mit dem DMX Ausgang ihres DMX-Controllers, ihrer
DMX Software oder dem DMX Ausgang eines sich bereits in Ihrer DMX Kette befi ndlichen Gerätes.
Nutzen Sie zu dieser Verbindung stets DMX Kabel mit einem 110 Ohm Widerstand. Adressieren Sie
das Gerät entsprechend Ihrer DMX Konfi guration. Die folgenden Tabellen zeigen die jeweiligen DMX
Modi der einzelnen Geräte mit den dazugehörigen Werten und Funktionen:
Widerstand 120 Ohm
1/4W zwischen
Pin 2 (DMX) und Pin
3 (DMX+) der letzten
Fixierung.
DMX-Stecker konfi gurieren
Page 7
7
DEUTSCH ENGLISH
Kanal Wert Beschreibung
CH1
000-009 Blackout
010-031 Auto PAR
032-065 Auto Laser
066-095 Auto Flash LED
096-127 Auto Mix
128-159 Sound PAR
160-191 Sound Laser
192-223 Sound Flash LED
224-255 Sound Mix
CH2
Auto PAR
000-009 AP01
010-019 AP02
020-029 AP03
030-039 AP04
040-049 AP05
050-059 AP06
060-069 AP07
070-079 AP08
080-089 AP09
090-099 AP10
100-109 AP11
110-119 AP12
120-129 AP13
130-139 AP14
140-149 AP15
150-159 AP16
160-169 AP17
170-255 AP18
Auto Laser
000-039 AL01
040-079 AL02
080-119 AL03
120-139 AL04
140-159 AL05
160-255 AL06
3CH
Kanal Funktion Wert Beschreibung
CH2
Auto Flash LED
000-014 AF01
015-029 AF02
030-044 AF03
045-059 AF04
060-074 AF05
075-089 AF06
090-104 AF07
105-119 AF08
120-134 AF09
135-255 AF10
Auto MIX
000-019 AM01
020-039 AM02
040-255 AM03
Sound PAR
000-009 SP01
010-019 SP02
SP03
SP04
SP05
SP06
SP07
SP08
SP09
SP10
SP11
SP12
SP13
SP14
SP15
SP16
SP17
SP18
Sound Laser
000-039 SL01
040-079 SL02
080-119 SL03
120-139 SL04
140-159 SL05
160-255 SL06
3CH
Page 8
8
DEUTSCHENGLISH
Kanal Funktion Wert Beschreibung
CH3
Sound Flash LED
000-014 SF01
015-029 SF02
030-044 SF03
045-059 SF04
060-074 SF05
075-089 SF06
090-104 SF07
105-119 SF08
120-134 SF09
135-255 SF10
Sound MIX
000-019 SM01
020-039 SM02
040-255 SM03
CH3
(work for CH1
value 010-127)
Changing Speed
000-255 Programmgeschwindigkeit wird eingestellt. Langsam bis schnell, 000 ist am
langsamsten, 255 ist am schnellsten
Kanal Funktion Wert Beschreibung
CH1
PAR Licht & Derby Licht
000-255 Helligkeit des roten Lichts
CH2 000-255 Helligkeit des grünen Lichts
CH3 000-255 Helligkeit des blauen Lichts
CH4
000-191 Helligkeit der allen Lichter
192-200 Sound Blitzlicht
201-249 Blitzlichtgeschwindigkeit (langsam bis schnell 30Hz)
CH5 LED
Motorrotationsgeschwindigkeit
250-255 Alle an
000-004 STOP
005-127 Rotieren Uhrzeigesinn, langsam bis schnell
128-133 STOP
134-255 Rotieren gegen Uhrzeigesinn, langsam bis schnell
Kanal Funktion Wert Beschreibung
CH1
PAR Licht & Derby Licht
000-255 Helligkeit des roten Lichts
CH2 000-255 Helligkeit des grünen Lichts
CH3 000-255 Helligkeit des blauen Lichts
CH4
000-191 Helligkeit der allen Lichter
192-200 Sound Blitzlicht
3CH
5CH
9CH
Page 9
9
DEUTSCH ENGLISH
Kanal Funktion Wert Beschreibung
CH4
PAR Licht & Derby
Licht
201-249 Blitzlichtgeschwindigkeit(langsam bis schnell, am schnellsten
30Hz)
250-255 alle an
CH5 LED
Motorrotationsgeschwin-
digkeit
000-004 STOP
005-127 Rotieren im Uhrzeigesinn, langsam bis schnell
127-133 STOP
134-255 Rotieren gegen Uhrzeigesinn, langsam bis schnell
CH6 rotes
Laserlicht
Laserlicht
000-004 Verdunkelung
005-009 alle an
010-255 Blitzlicht, langsam bis schnell
CH7
grünes
Laserlicht
000-004 Verdunkelung
005-009 alle an
010-255 Blitzlicht, langsam bis schnell
CH8
Lasermotor
000-004 STOP
005-127 rotieren im Uhrzeigesinn, langsam bis schnell
128-133 STOP
134-255 rotieren gegen Uhrzeigesinn
CH9
4Stk. Blitzlicht
000-004 Verdunkelung
005-009 alle an
010-255 Blitzlicht, langsam bis schnell
Kanal Funktion Wert Beschreibung
CH1
Derby Licht (No. 1)
000-255 Rotlichtdimmer 0%-100%
CH2 000-255 Grünlichtdimmer 0%-100%
CH3 000-255 Blaulichtdimmer 0%-100%
CH4 000-009 keine Funktion
010-255 Blitzlichtgeschwindigkeit(langsam bis schnell, am schnellsten
30Hz)
CH5
000-004 STOP
005-127 rotieren im Uhrzeigesinn, langsam bis schnell
128-133 STOP
134-255 Rotieren gegen Uhrzeigesinn, langsam bis schnell
CH6
PAR Licht(No. 2)
000-255 Rotlichtdimmer 0%-100%
CH7 000-255 Grünlichtdimmer 0%-100%
CH8 000-255 Blaulichtdimmer 0%-100%
CH9
000-009 keine Funktion
010-255 Blitzlichtgeschwindigkeit(langsam bis schnell, am schnellsten
30Hz)
CH10 000-255 Das Kanal speichern
9CH
27CH
Page 10
DEUTSCHENGLISHFRANCAISESPAÑOL
10
DEUTSCH
ENGLISH
ENGLISH
Kanal Funktion Wert Beschreibung
CH11
PAR Licht (No.3)
000-255 Roterlichtdimmer 0%-100%
CH12 000-255 Grünlichtdimmer 0%-100%
CH13 000-255 Blaulichtdimmer 0%-100%
CH14
000-009 keine Funktion
010-255 Blitzlichtgeschwindigkeit(langsam bis schnell, am schnellsten
30Hz)
CH15 000-255 Das Kanal behalten
CH16
Derby Licht
(No.4)
000-255 Roterlichtdimmer 0%-100%
CH17 000-255 Grünlichtdimmer 0%-100%
CH18 000-255 Blaulichtdimmer 0%-100%
CH19 000-009 keine Funktion
CH20
010-255 Blitzlichtgeschwindigkeit(langsam bis schnell, am schnellsten
30Hz)
000-004 STOP
005-127 Rotieren im Uhrzeigesinn, langsam bis schnell
128-133 STOP
134-255 Rotieren gegen Uhrzeigesinn, langsam bis schnell
134-255 rotieren gegen Uhrzeigesinn
CH21
Laserlicht
000-004 Verdunkelung
005-009 alle an
010-255 Blitzlicht, langsam bis schnell
CH22 000-004 Verdunkelung
005-009 alle an
010-255 Blitzlicht, langsam bis schnell
CH23 000-004 STOP
005-127 Rotieren im Uhrzeigesinn, langsam bis schnell
128-133 STOP
134-255 Rotieren gegen Uhrzeigesinn, langsam bis schnell
CH24
das erste
Blitzlicht
000-004 Verdunkelung
005-009 alle an
010-255 Blitzlicht, langsam bis schnell
CH25
das erste
000-004 Verdunkelung
000-009 alle an
010-255 Blitzlicht, langsam bis schnell
CH26
das erste
000-004 Verdunkelung
005-009 alle an
010-255 Blitzlicht, langsam bis schnell
CH27
das erste
000-004 Verdunkelung
005-009 alle an
010-255 Blitzlicht, langsam bis schnell
27CH
Page 11
DEUTSCH ENGLISH FRANCAIS ESPAÑOL
11
DEUTSCH
ENGLISH
Betriebsart Statisch, Auto oder Sound:
Das Gerät beinhaltet automatische Programme, die nach festen Schemata ablaufen
(Auto) oder über das eingebaute Mikrofon passend zur Musik abgerufen werden
(Sound). Die Auswahl des jeweiligen Modus erfolgt über das Menü direkt am Gerät.
Betriebsart Fernbedienung:
Das Gerät kann über die im Lieferumfang enthaltene Fernbedienung ferngesteuert werden. Die jeweiligen Funktionen können dabei Über die diversen Programmwahl-, oder
Farbtasten vorgenommen werden.
A
1
4
5
6
9
8
7
0
-/--
2
3
B
C
A
9
0
B
C
Knopf Funktion Beschreibung
An/Aus Zum Ein- und Ausschalten des Gerätes
Mix Auto Modus
Zur Auswahl der verschiedenen Automatik Shows(AM01-AM03)
Mix Sound Modus Zur Auswahl der verschiedenen Sound 2 Light Shows
LED PAR Auto Modus
Zur Auswahl der verschiedenen Light Shows (AP01-AP18)
Laser Light Auto Modus Zur Auswahl der verschiedenen Laser Shows (AL01-AL06)
Strobe Auto Modus Zur Auswahl der verschiedenen Strobe Shows (AF01-AF10)
Auto/Sound Zur Auswahl zwischen Automatik/Sound 2 Light für A,B,C Modus
Pause Das laufende Programm wird angehalten,egal ob Automatik oder Sound 2 Light
Farbwechsel Zur Auswahl der Farbe der LED PARs
Ziffern Zur Geschwindigkeitsregulierung der Automatik Programme
Steuerung per IR Remote
Page 12
DEUTSCHENGLISHFRANCAISESPAÑOL
12
DEUTSCH
ENGLISH
ENGLISH
Nummer Funktion Beschreibung
1
An/Aus Laser Einheit! Bitte nicht direkt in die Öffnung schauen!
2
LED Strobe Lights 4x1 Watt LED Strobe, weiß
3
Mikrofon Mikrofon für die Sound 2 Light Funktion
4
IR Sensor Sensor für die Infrarot Fernbedienung
5
Power Link Zum Durchschleifen des Powersignals
6
Power Eingang Netzanschluss
7
DMX in/output DMX Ein- und Ausgang, 3-Pol
8
Drahtlos Antenne Empfängt das Signal des Fußschalters
9
Drehregler Einstellung für Empfi ndlichkeit des Mikrofons im Sound
2 Light Modus
10
LED Display Display zum Einstellen der Funktionen
11
Remote Switch Eingang für den Not-Aus Schalter
12
Schlüsselschalter Zum Ein-und Ausschalten des Lasers
AUTO
SOUND
COLOR
BLACKOUT
Funktion Beschreibung
AUTO Drücken Sie AUTO um das Automatik Programm zu aktivieren
SOUND Drücken Sie SOUND um das Sound 2 Light Programm zu aktivieren.
Alle Scheinwerfer werden danach im Sound 2 Light Modus arbeiten
COLOR Statischer Farbwechsel
BLACKOUT Licht aus

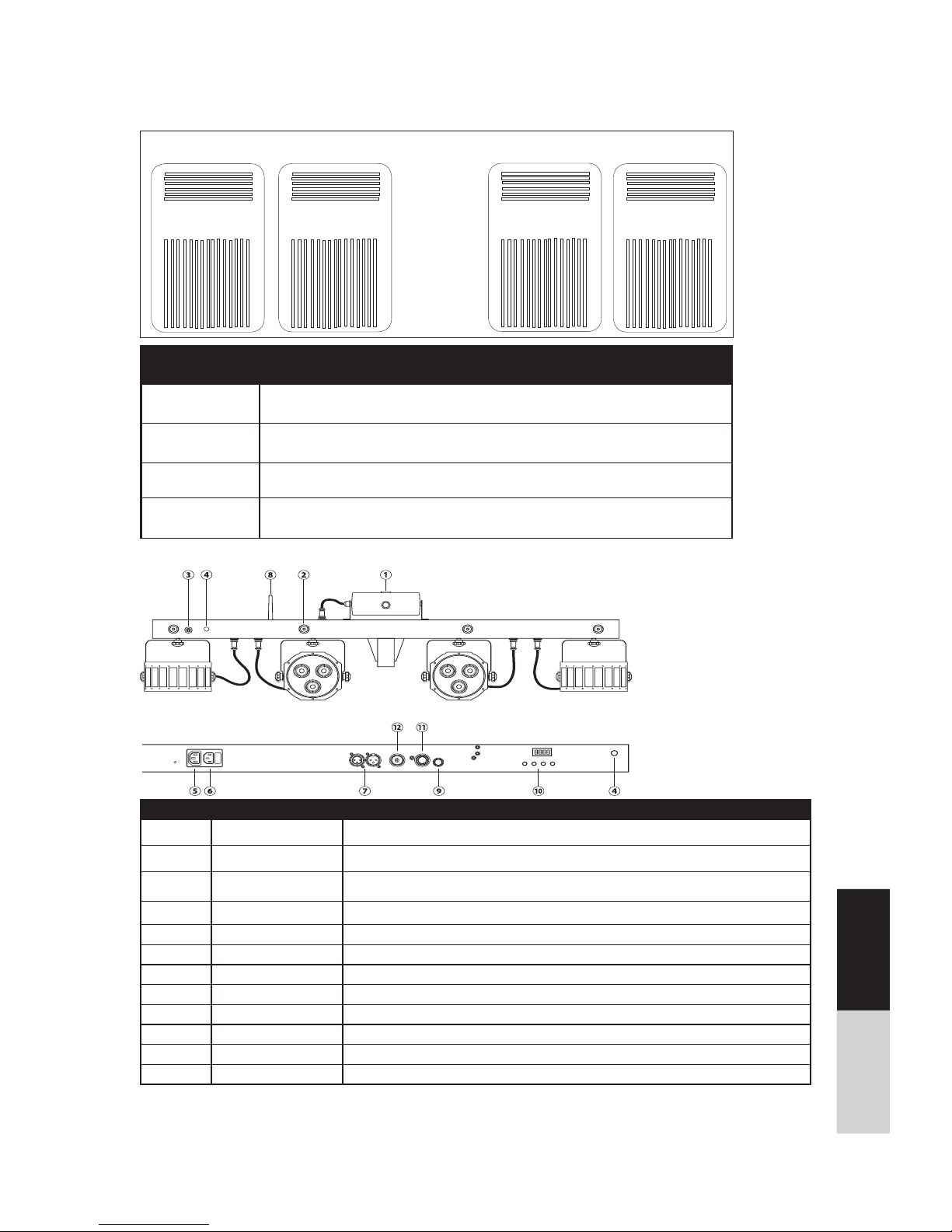

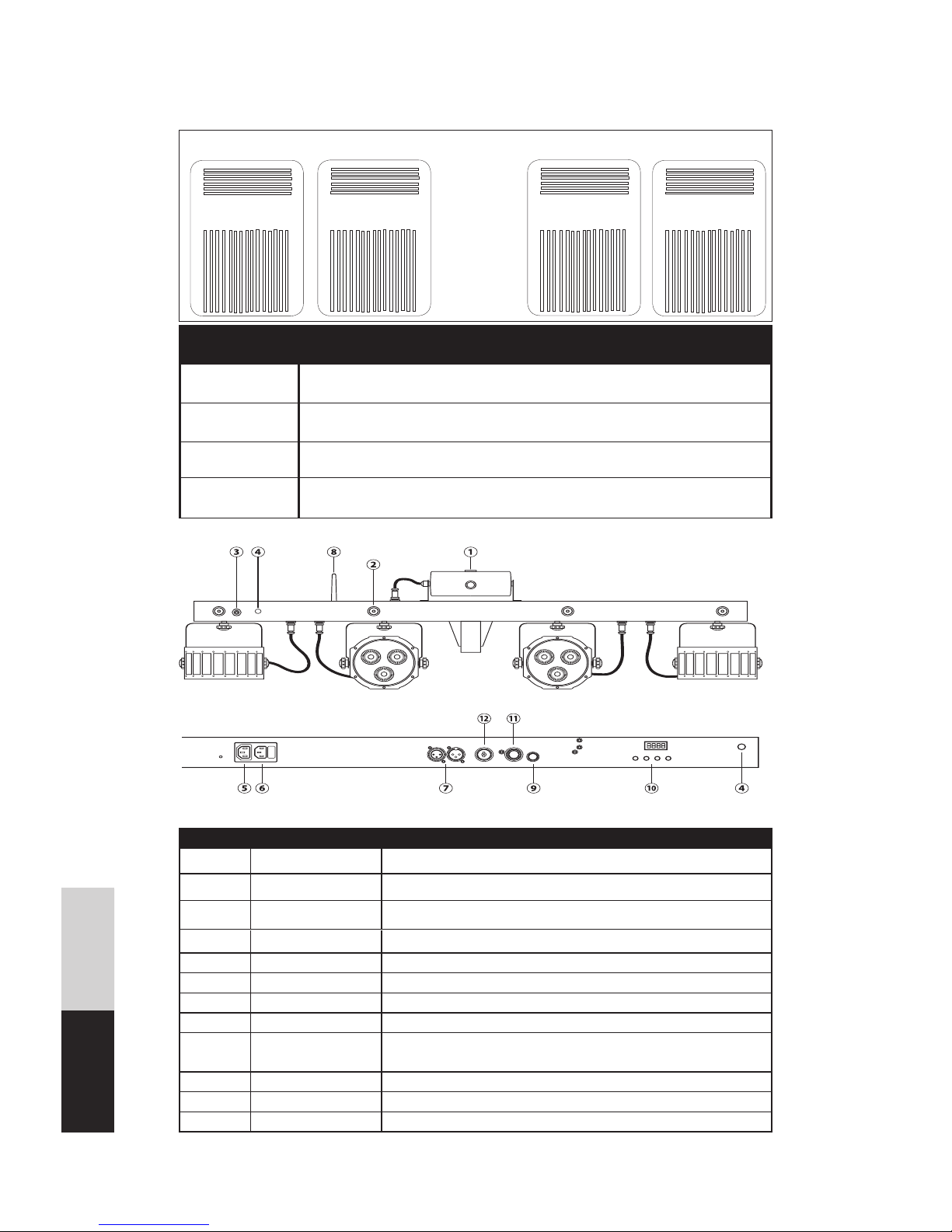

Betriebsart Fußschalter:
Anschlüsse & Bedienelemente
Vorderseite
Rückseite
Page 13
DEUTSCH ENGLISH FRANCAIS ESPAÑOL
13
DEUTSCH
ENGLISH

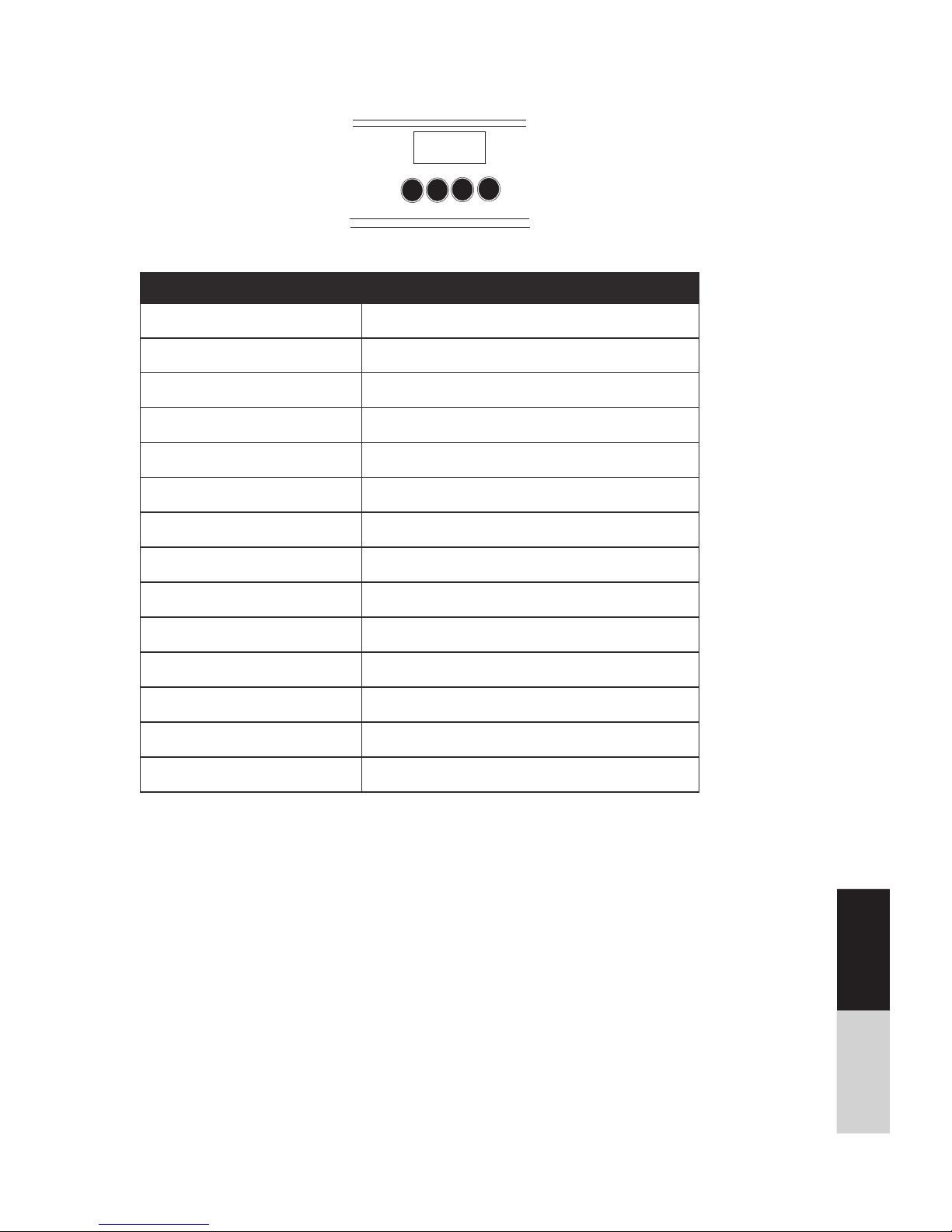

Die Menüstruktur im Detail:
Bedienung:
Start:
Verbinden Sie das Gerät mit dem Stromnetz und warten Sie einige Sekunden bis es Betriebsbereit ist.
Menü:
Die Navigation im Menü erfolgt über die vier Menütasten unterhalb des Displays. Mit der
„Menü-“taste aktivieren Sie das Menü, die Navigation erfolgt über die „Up-“ und „Down-“
Tasten. Eine entsprechende Auswahl wird mit der „Enter-“Taste bestätigt.
LED Display Funktion
RUT
AutP---AP01 LED PAR Auto Modus
AutL---AL01-AL06 Laser Auto Modus
AutF---AF01-AF10 Strobe Auto Modus
AutM---AM01-AM03 Mix Auto Modus
S.01-S.99 Effekt Geschwindigkeit
M.00-M.99 Motor Geschwindigkeit
SOU
SutP--SP01-SP18 LED PAR Sound Modus
SutL--SL01-SL06 Laser Sound Modus
SutF--SF01-SF10 Strobe Sound Modus
SutM--SM01-SM03 Mix Sound Modus
COL
COLO Manuelle Farbeinstellung
R/G/BXXX LED Farbeinstellung
S.00-S.99 Strobe Geschwindigkeit
DMX
d001 DMX Modus
03/05/09/27CH DMX Kanalmodus
dXXX DMX Adresse
SLA
SLAV Slave Modus
SYS
AddS Ausrichtung
LEDS LED Display Blackout bei Nichtbenutzung
TEST Testmodus
REST Zurücksetzen des Gerätes
W-Ein Fußschalter Einstellungen
8888
FUNCTION SETTING
MENU UP
DOWN ENTER
Page 14
14
DEUTSCHENGLISH
Model CLS Laser System FX
Leistungsaufnahme 45 Watt
PAR LED 6* Tri - 9 Watt
Abstrahlwinkel 15°
Derby LED 2*R - 3 Watt, 2*G -3 Watt, 2*B - 3 Watt
LED R - 620nm/100lm, G - 520nm/160lm, B - 462nm/50lm
Laser G-30mW/532nm, R - 100mW/650nm
Strobe LED W - 4*1 Watt
DMX Kanäle 3, 5, 9, 27 Kanal Modus
Power Link 30x @240V, 14x @110V
Netzspannung 240V 50/60Hz
Sicherung T1.6A, 250V
Stativ 1,5m - 2,5m(einstellbar)
Gewicht 6,6kg
Verpackungsgröße(LxBxH) 1442 x 149 x 591mm
Spezifi kationen:
Fehlerbehebung:
Die nachfolgende Übersicht dient als Hilfe für eine schnelle Fehlerbehebung. Sollten Sie sich unsicher sein, kontaktieren Sie den Hersteller, den Händler oder entsprechendes Fachpersonal. Öffnen
Sie niemals eigenständig das Gerät!
Sollten die angegebenen Fehlerbehebungen nicht zum Erfolg geführt haben, kontaktieren Sie bitte
unsere Service Mitarbeiter. Die Kontaktdaten fi nden Sie unter www.musicstore.de.
Symptom Fehlerbehebung
Keine Funktion Überprüfen Sie die Netzverbindung, sowie ihre Sicherung.
Keine Reaktion im DMX
Betrieb
Überprüfen Sie die Kabelverbindungen
Überprüfen Sie Ihre DMX Adresseinstellungen
Sofern vorhanden, probieren Sie einen alternativen DMX Controller aus
Keine Reaktion im Fernbetrieb Wechseln Sie die Batterie in Ihrer Fernbedienung
Stellen Sie sicher, dass IR-Sender und Empfänger in geringem
und freiem Abstand zu einander sind
Page 15
15
DEUTSCH ENGLISH
Reinigung:
Eine regelmäßige Reinigung des Gerätes von Verunreinigungen und Staub erhöht die Haltbarkeit des Produktes. Trennen Sie das Gerät stets vom Stromnetz während Sie es reinigen.
Optische Linsen sollten mit Hilfe eines trockenen Mikrofasertuches gereinigt werden. Dies
optimiert ebenso die Lichtleistung. Reinigen Sie das Gerät niemals nass! Lüftungsgitter und
Öffnungen sollten stets von Staub und Dreck befreit werden. Druckluftsprays sind für diese
Anwendung ideal.
Dokument-ID: MS-LIG0013725-000 (10/2018)
Umweltschutz:
Die Firma Music Store professional GmbH bemüht sich stets die Belastung durch Verpackungen auf ein Minimum zu reduzieren. Die Verwendung von umweltfreundlichen und wiederverwertbaren Materialen ist dabei stets von elementarer Bedeutung. Bitte führen sie die
Verpackungen nach Gebrauch den entsprechenden Verwertungen zu.
Entsorgung von Verpackungen:
Sorgen Sie dafür, dass Papierverpackungen, Kunststoffmaterial, etc. getrennt den entsprechenden Verwertungen zugeführt werden. Beachten Sie
die Kennzeichen und die entsprechenden Vorschriften.
Entsorgung von Batterien:
Batterien gehören nicht in den Müll! Bitte führen Sie Batterien den
behördlichen Vorgaben entsprechend Sammelstellen oder Entsorgungsstationen zu.
Entsorgung ihres Altgerätes:
Dieses Gerät unterliegt der WEEE Richtlinie (Waste Electrical and Electronic
Equipment) in ihrer jeweils aktuell gültigen Fassung. Das Gerät darf nicht
über den normalen Hausmüll entsorgt werden.
Die Entsorgung des Gerätes erfolgt über einen zugelassenen Entsorgungsbetrieb oder Ihre dafür zuständige kommunale Entsorgungsstelle. Die in
Ihrem Land gültigen Vorschriften sind zu beachten!
Page 16
16
DEUTSCH ENGLISH
The lightning fl ash symbol warns the user
about non-isolated current and the risk of
electrocution.
The exclamation mark symbol warns the user
about important maintenance and operating
instructions in the manual.
Intended for indoor use only.
Read the manual.
This symbol indicates the minimum distance
to illuminated objects.
• Please recycle the packaging correctly to protect the
environment.
• Occasionally a new product may cause undesirable
odours or even emit smoke for a short period of time.
This reaction is normal and will disappear after a few
minutes.
• The device is intended exclusively for indoors (IP20)!
Please use this device only in dry environments. Keep
the device away from rain, moisture, direct heat and
dust.
• To prevent condensation from forming in the device,
please allow the device to adapt to the surrounding
temperature before operating.
• Please position the device in a well ventilated area,
beyond the reach of infl ammable materials or liquids.
• Do not block any ventilation openings, as it may cause
over-heating.
• Please remove the power cable if the device is not
operated for long period or maintenance is to be
conducted.
• This device is designed to operate in environments
with a maximum temperature of 40° Celsius.
• The installation of the device is not to be conducted
by inexperienced persons and must adhere to the
mechanical and electrical safety standards of the
local law.
• If a power cable is damaged, it must be replaced by
the manufacturer.
• Ensure that the supply voltage does not exceed the voltage
capacity indicated on the housing of the device.
• In case of fatal error, please contact the distributor and stop
all operations of the device immediately.
• The device must keep a minimum distance of one metre
from infl ammable materials or liquids.
WARNING: To prevent the risk of electrocution, do not
open the device.
Please leave all maintenance and repairs to a qualifi ed
service workshop or contact your distributor.
Safety Instructions! Please read before connection
and operation!
WARNING: Do not look directly into the light source!
Do not operate this device in the presence of persons
suffering from epilepsy!
OVERHEAD INSTALLATION
The installation must be performed exclusively by qualifi ed personnel. Incorrect installation can cause serious
injuries or damage. Note the load limits of the selected
installation position.
Ensure that during installation or dismantling/ maintenance there are no unauthorized persons below the device.
Manufacturer: MUSIC STORE professional GmbH,
Istanbulstraße 22-26, 51103 Köln, Germany
RISK OF ELECTRIC SHOCK.
DO NOT OPEN!
Page 17
17
Congratulations on your new LightmaXX CLS Laser System FX!
Thank you for choosing a Lightmaxx product. Thanks to effi cient development and
economical production, Lightmaxx makes high-quality products at a fantastic price
possible.
Please read these operating instructions carefully to be informed about all functions of
this product and keep them for future reference
Have fun with your new product!
Your Lightmaxx Team
Guarantee:
The current general terms and conditions and guarantee
conditions of Music Store professional GmbH apply.
Can be viewed under:
www.musicstore.de
If you have any questions or suggestions,
please contact us:
Music Store professional GmbH
Istanbulstr. 22-26
51103 Köln
Managing Director: Michael Sauer
WEEE-Reg.-Nr. DE 41617453
Intended use:
The product Lightmaxx CLS Laser System FX was designed for generating electronic
LED lighting effect. Incorrect use of the product is considered improper and can lead to
personal injury or property damage. Damage resulting from improper use is not liable.
It must be ensured that the device is operated exclusively by trained and competent
users who are in full possession of their mental, physical and sensory abilities. The
use by other persons is only permitted under the supervision or guidance of a person
responsible for their safety.
Scope of Delivery:
DEUTSCHENGLISH
Anzahl Inhalt
1x CLS Laser System FX
1x Power cable
2x Keys (for Laser switches)
2x Mounting brackets
1x Interlock Adapter
1x Softbag
1x IR-remote control
1x Footswitch(wireless)
1x User manual
1x Light stand
Page 18
DEUTSCH ENGLISH FRANCAIS ESPAÑOL
18
DEUTSCH
ENGLISH
Safety instructions:
DANGER! (For Babies and Children)
Wrapping, plastic foils and other packaging material must be properly stored or
disposed of. It should be kept out of the reach of babies and children due to the
risk of suffocation.
Ensure that children never use the device unattended! Also make sure that
children do not remove any (small) parts from the device, as they could suffocate
if swallowed!
DANGER! (electric shock due to high voltages in the device)
Do not remove the housing. There are no serviceable parts in the unit. There are
components which are under high electrical voltage inside the device.
The device must not be used if damaged or the absence of components, protective devices or housing parts is noticed!
DANGER! (electric shock caused by short circuit)
Modifi cations to the mains cable or the mains plug are prohibited.
Failure to do so may result in fi re or fatal injury due to an electric shock!
Warning! (High light intensity - eye injuries)
Looking directly into the light source results in eye injuries!
Warning! (Epilepsy)
Stroboscopic effects (fl ashes of light) can cause seizures of epilepsy in some
people. Accordingly sensitive people are to be warned and should avoid a look
at the corresponding effects.
Warning! (Fire Hazard)
Make sure that the device is not exposed to any direct heat source and is used
away from open fi re. Never block or cover ventilation slots or the device itself.
Page 19
19
DEUTSCHENGLISH
Installation:
Always check the device for damage before use. Use the original packaging or suitable transport or storage packaging to protect the product optimally from infl uences such as dust or
moisture, etc. when not in use.
The device can be installed either standing or hanging. The mounting must always be done
on a solid support or an stable surface. Use the opening of the brackets to attach the device.
Always create a second, separate safeguard for the device, e.g. by means of a safety.
All work on the device (e.g. installation) should always be carried out on a stable and platform.
Make sure that the area below you is closed off.
Please note that the use of this device with a dimmer is not possible!
Note! (Operating conditions)
Due to its structural characteristics, the device is designed for indoor use.
Do not expose the device to rain, moisture or liquids, as this can cause
damage. Vibrations, dirt or sunlight can also lead to damage, avoid them!
Warning! (Power Supply)
Make sure that the device voltage matches your local mains voltage. It
is strongly recommended to protect your mains socket with a residual
current circuit breaker (RCD).
If you do not use your device for a longer period, disconnect the device
from the mains to minimize risks. The same applies to thunderstorms or
fl oods, etc.
Warning! (Falling hazard)
It must be ensured that the device complies with all legal standards and
regulations in the respective country of use. Ensure that the device is
always secured by a second mounting cable (e.g. Safety).
Warning! (Overheating)
The maximum permissible ambient temperature of this device is 40° C.
Ensure that the unit is always adequately ventilated.
Page 20
DEUTSCH ENGLISH FRANCAIS ESPAÑOL
20
DEUTSCH
ENGLISH
Operation:
Make sure everything is connected before switching on. Use only high-quality cables that are as
short as possible for the connections.
DMX mode:
Connect the DMX input of your device to the DMX output of your DMX controller, your DMX
software or the DMX output of a device already in your DMX chain. Always use DMX cable with a
110 Ohm resistor for this connection. Address the device according to your DMX confi guration. The
following tables show the respective DMX modes of the individual devices with the corresponding
values and functions.
Static, Auto or Sound mode:
The device contains automatic programs that run according to fi xed schemas (Au) or are recalled via
the built-in microphone to match the music (Au). The selection of the respective mode takes place
via the menu directly on the device.
Operating mode master/slave:
If you connect several devices of the same type via DMX, they can be controlled simultaneously
via the master device. To do this, set the desired function on the fi rst device in the chain; the other
devices in the series must now be set as „slaves“. Now the fi rst device in the chain gives the function
to all other devices and all devices run simultaneously.
Page 21
21
DEUTSCHENGLISH
Channel Value Description
CH1
000-009 Blackout
010-031 Auto PAR
032-065 Auto Laser
066-095 Auto Flash LED
096-127 Auto Mix
128-159 Sound PAR
160-191 Sound Laser
192-223 Sound Flash LED
224-255 Sound Mix
CH2
Auto PAR
000-009 AP01
010-019 AP02
020-029 AP03
030-039 AP04
040-049 AP05
050-059 AP06
060-069 AP07
070-079 AP08
080-089 AP09
090-099 AP10
100-109 AP11
110-119 AP12
120-129 AP13
130-139 AP14
140-149 AP15
150-159 AP16
160-169 AP17
170-255 AP18
Auto Laser
000-039 AL01
040-079 AL02
080-119 AL03
120-139 AL04
140-159 AL05
160-255 AL06
3CH
Channel
Function
Value Description
CH2
Auto Flash LED
000-014 AF01
015-029 AF02
030-044 AF03
045-059 AF04
060-074 AF05
075-089 AF06
090-104 AF07
105-119 AF08
120-134 AF09
135-255 AF10
Auto MIX
000-019 AM01
020-039 AM02
040-255 AM03
Sound PAR
000-009 SP01
010-019 SP02
SP03
SP04
SP05
SP06
SP07
SP08
SP09
SP10
SP11
SP12
SP13
SP14
SP15
SP16
SP17
SP18
Sound Laser
000-039 SL01
040-079 SL02
080-119 SL03
120-139 SL04
140-159 SL05
160-255 SL06
3CH
Page 22
DEUTSCH ENGLISH FRANCAIS ESPAÑOL
22
DEUTSCH
ENGLISH
Kanal Funktion Wert Beschreibung
CH3
Sound Flash LED
000-014 SF01
015-029 SF02
030-044 SF03
045-059 SF04
060-074 SF05
075-089 SF06
090-104 SF07
105-119 SF08
120-134 SF09
135-255 SF10
Sound MIX
000-019 SM01
020-039 SM02
040-255 SM03
CH3
(work for CH1
value 010-127)
Changing Speed
000-255 Programme speed settings. Slow to fast, 000 is slowest, 255 is fastest.
Kanal Funktion Wert Beschreibung
CH1
PAR light & Derby light
000-255 Red light brightness
CH2 000-255 Green light brightness
CH3 000-255 Blue light brightness
CH4
000-191 Brightness of every lights
192-200 Sound Strobe
201-249 Flash speed (slow to fast 30Hz)
CH5 LED
Motor rotation speed
250-255 All on
000-004 STOP
005-127 Rotate clockwise, slow to fast
128-133 STOP
134-255 Rotate counter clockwise, slow to fast
Kanal Funktion Wert Beschreibung
CH1
PAR light & Derby light
000-255 Red light brightness
CH2 000-255 Green light brightness
CH3 000-255 Blue light brightness
CH4
000-191 Brightness of every lights
192-200 Sound Strobe
3CH
5CH
9CH
Page 23
23
DEUTSCHENGLISH
Channel Function Value Description
CH4
PAR light & Derby
light
201-249 Flash speed (slow to fast, fastes 30Hz)
250-255 all on
CH5 LED
Motor
rotation
speed
000-004 STOP
005-127 Rotate clockwise, slow to fast
127-133 STOP
134-255 Rotate counter clockwise, slow to fast
CH6 red
Laser light
Laser light
000-004 Darkness
005-009 all on
010-255 Strobe, slow to fast
CH7
green laser
light
000-004 Darkness
005-009 all on
010-255 Strobe, slow to fast
CH8
Laser motor
000-004 STOP
005-127 Rotate clockwise, slow to fast
128-133 STOP
134-255 rotate counter clockwise
CH9
4pcs. fl ash light
000-004 Darkness
005-009 all on
010-255 Strobe, slow to fast
Channel Function Value Description
CH1
Derby Licht (No. 1)
000-255 Red light dimmer 0%-100%
CH2 000-255 Green light dimmer 0%-100%
CH3 000-255 Blue light dimmer 0%-100%
CH4 000-009 no function
010-255 strobe speed (slow to fast, fastest 30Hz)
CH5
000-004 STOP
005-127 rotate clockwise, slow to fast
128-133 STOP
134-255 rotate counter clockwise, slow to fast
CH6
PAR Licht(No. 2)
000-255 Red light dimmer 0%-100%
CH7 000-255 Green light dimmer 0%-100%
CH8 000-255 Blue light dimmer 0%-100%
CH9
000-009 no function
010-255 Flash speed (slow to fast, fastest 30Hz)
CH10 000-255 keep the channel
9CH
27CH
Page 24
DEUTSCH ENGLISH FRANCAIS ESPAÑOL
24
DEUTSCH
ENGLISH
Channel Function Value Description
CH11
PAR light (No.3)
000-255 Red light dimmer 0%-100%
CH12 000-255 Green light dimmer 0%-100%
CH13 000-255 Blue light dimmer 0%-100%
CH14
000-009 no function
010-255 Strobe speed (langsam bis schnell, am schnellsten 30Hz)
CH15 000-255 Keep the channel
CH16
Derby light
(No.4)
000-255 Red light dimmer 0%-100%
CH17 000-255 Green light dimmer 0%-100%
CH18 000-255 Blue light dimmer 0%-100%
CH19 000-009 no function
CH20
010-255 Strobe speed(slow to fast, fastest 30Hz)
000-004 STOP
005-127 Rotate clockwise, slow to fast
128-133 STOP
134-255 Rotate counter clockwise, slow to fast
CH21
Laser light
000-004 Blackout
005-009 all on
010-255 strobe, slow to fast
CH22 000-004 Blackout
005-009 all on
010-255 Strobe, slow to fast
CH23 000-004 STOP
005-127 Rotate clockwise, slow to fast
128-133 STOP
134-255 Rotate counter clockwise, slow to fast
CH24
1st one
Flash light
000-004 Blackout
005-009 all on
010-255 Strobe, slow to fast
CH25
1st one
000-004 Blackout
000-009 all on
010-255 Strobe, slow to fast
CH26
1st one
000-004 Blackout
005-009 all on
010-255 Strobe, slow to fast
CH27
1st one
000-004 Blackout
005-009 all on
010-255 Strobe, slow to fast
27CH
Page 25
25
DEUTSCHENGLISH
Controlling with IR remote
Operating mode static, auto or sound:
The device contains automatic programs that run according to fi xed schemes (Auto) or are
retrieved via the built-in microphone to match the music (sound). The respective mode is selected via the menu directly on the device.
Operating mode remote control:
The unit can be remotely controlled via the included remote control. The respective functions
can be carried out via the various program selection or color keys.
A
1
4
5
6
9
8
7
0
-/--
2
3
B
C
A
9
0
B
C
Knopf Funktion Beschreibung
An/Aus Zum Ein- und Ausschalten des Gerätes
Mix Auto Modus
Zur Auswahl der verschiedenen Automatik Shows(AM01-AM03)
Mix Sound Modus Zur Auswahl der verschiedenen Sound 2 Light Shows
LED PAR Auto Modus
Zur Auswahl der verschiedenen Light Shows (AP01-AP18)
Laser Light Auto Modus Zur Auswahl der verschiedenen Laser Shows (AL01-AL06)
Strobe Auto Modus Zur Auswahl der verschiedenen Strobe Shows (AF01-AF10)
Auto/Sound Zur Auswahl zwischen Automatik/Sound 2 Light für A,B,C Modus
Pause Das laufende Programm wird angehalten,egal ob Automatik oder Sound 2 Light
Farbwechsel Zur Auswahl der Farbe der LED PARs
Ziffern Zur Geschwindigkeitsregulierung der Automatik Programme
Page 26
DEUTSCH ENGLISH FRANCAIS ESPAÑOL
26
DEUTSCH
ENGLISH
Number Function Description
1
On/Off Laser unit! Do not look directly into the openning!
2
LED Strobe Lights 4x1 Watt LED Strobe, white
3
Microphone microphone for sound 2 Light function
4
IR Sensor Sensor for the Infrared remote control
5
Power Link For sharpening the power signals
6
Power input Mains connection
7
DMX in/output DMX input and output, 3-Pole
8
Wireless antenna Recieves the signal from footswitch
9
Knobs microphone sensitivity settings Sound 2 Light mode
10
LED Display Display for setting the functions
11
Remote Switch Input for emergency switch
12
Key switch turning the power on/off switch
AUTO
SOUND
COLOR
BLACKOUT
Function Description
AUTO Press AUTO to activate automatic Programme
SOUND Press SOUND to activate Sound 2 Light Programm. Every headlight
operates in sound 2 light mode afterwards.
COLOR Static colour change
BLACKOUT Lights out
Operating mode footswitch
Connections & operating elements
Front
Back
Page 27
27
DEUTSCHENGLISH
Die Menüstruktur im Detail:
Operating:
Start:
Connect the device to the mains and wait a few seconds for it to be ready for use.
Menu:
Navigation in the menu is done via the four menu buttons below the display. With
the „menu“ button you activate the menu, the navigation is done via the „up“ and
„down“ buttons. A corresponding selection is confi rmed with the „Enter“ key.
LED Display Function
RUT
AutP---AP01 LED PAR Auto Modus
AutL---AL01-AL06 Laser Auto Modus
AutF---AF01-AF10 Strobe Auto Modus
AutM---AM01-AM03 Mix Auto Modus
S.01-S.99 Effekt Geschwindigkeit
M.00-M.99 Motor Geschwindigkeit
SOU
SutP--SP01-SP18 LED PAR Sound Modus
SutL--SL01-SL06 Laser Sound Modus
SutF--SF01-SF10 Strobe Sound Modus
SutM--SM01-SM03 Mix Sound Modus
COL
COLO Manuelle Farbeinstellung
R/G/BXXX LED Farbeinstellung
S.00-S.99 Strobe Geschwindigkeit
DMX
d001 DMX Modus
03/05/09/27CH DMX Kanalmodus
dXXX DMX Adresse
SLA
SLAV Slave Modus
SYS
AddS Ausrichtung
LEDS LED Display Blackout bei Nichtbenutzung
TEST Testmodus
REST Zurücksetzen des Gerätes
W-Ein Fußschalter Einstellungen
Page 28
DEUTSCH ENGLISH FRANCAIS ESPAÑOL
28
DEUTSCH
ENGLISH
Model CLS Laser System FX
Power output 45 Watt
PAR LED 6* Tri - 9 Watt
Radiation angle 15°
Derby LED 2*R - 3 Watt, 2*G -3 Watt, 2*B - 3 Watt
LED R - 620nm/100lm, G - 520nm/160lm, B - 462nm/50lm
Laser G-30mW/532nm, R - 100mW/650nm
Strobe LED W - 4*1 Watt
DMX Channels 3, 5, 9, 27 Channel mode
Power Link 30x @240V, 14x @110V
Mains voltage 240V 50/60Hz
Fuse T1.6A, 250V
Stand 1,5m - 2,5m(adjustable)
Weight 6,6kg
Packaging dimensions (LxWxH) 1442 x 149 x 591mm
Spezifi kationen:
8888
FUNCTION SETTING
MENU UP
DOWN ENTER
Page 29
29
DEUTSCHENGLISH
Troubleshooting:
Warning! (Fault during data transmission)
Never connect the DMX input or output to audio devices such as power
amplifi ers or mixing consoles!
DMX cables enable interference-free operation and the highest possible
transmission reliability of signal data. Do not use microphone cables.
The following overview is intended as an aid for troubleshooting. If you are unsure,
contact the manufacturer, the dealer or appropriate specialist personnel. Never open the
device by yourself!
Symptoms Troubleshooting
No Function Check the network connection and its fuse.
No Reaction in DMX Mode
Check the cable connections
If available, try an alternative DMX controller
No Reaction from Remote
Control
Change the battery in your remote control
Make sure that the IR transmitter and receiver are within
a short and clear distance of each other.
If the above troubleshooting has not been successful, please contact our service staff.
You can fi nd the contact details at www.musicstore.de.
Cleaning:
Regular cleaning of the device from dirt and dust increases the shelf life of the product.
Always disconnect the unit from the power supply while cleaning it. Optical lenses should
be cleaned with a dry microfi ber cloth. This also optimises the light output. Never clean the
device with water! Ventilation grilles and openings should always be free of dust and dirt.
Compressed air sprays are ideal for this application.
Page 30
DEUTSCH ENGLISH FRANCAIS ESPAÑOL
30
DEUTSCH
ENGLISH
Environmental Safety:
Music Store professional GmbH always endeavours to reduce the burden of packaging to a
minimum. The use of environmentally friendly and recyclable materials is always of fundamental importance. Please recycle the packaging after use.
Disposal of packaging:
Ensure that paper packaging, plastic material, etc. are recycled separately.
Observe the labels and the corresponding regulations.
Disposal of batteries:
Batteries should not be thrown away! Please dispose of batteries in
accordance with offi cial regulations.
Disposal of your old device:
This device is subject to the WEEE directive (Waste Electrical and Electronic
Equipment) in its currently valid form. The device must not be disposed of
with normal household waste.
The device is disposed of via an approved disposal company or your local
waste disposal centre. The regulations valid in your country must be
observed!
Dokument-ID: MS-LIG0013725-000 (10/2018)
Loading...
