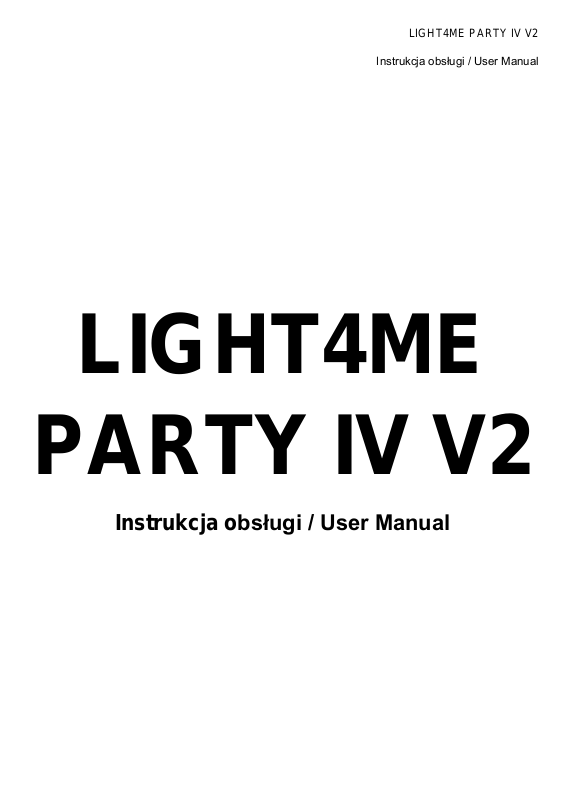

Page 1
LIGHT4ME PARTY IV V2
Instrukcja obsługi / User Manual
LIGHT4ME
PARTY IV V2
Instrukcja obsługi / User Manual
Page 2
LIGHT4ME PARTY IV V2
Instrukcja obsługi / User Manual
1
POLSKI
Spis treści
Bezpieczeństwo użytkowania .................................................................................................... 2
Konserwacja .............................................................................................................................. 3
Obsługa ..................................................................................................................................... 3
Struktura DMX ........................................................................................................................... 4
Informacja o zużytym sprzęcie elektrycznym i elektronicznym .................................................. 5
Page 3
LIGHT4ME PARTY IV V2
Instrukcja obsługi / User Manual
2
Bezpieczeństwo użytkowania
Przed użyciem prosimy o szczegółowe zapoznanie się z instrukcją obsługi. Prosimy również
o zachowanie jej na przyszłość. Instrukcja zawiera zasady bezpiecznego korzystania z urzą-
dzenia.
Po otrzymaniu produktu należy go rozpakować i sprawdzić, czy produkt jest kompletny i czy
podczas transportu nie powstały żadne uszkodzenia. W przypadku uszkodzeń powstałych
podczas transportu, prosimy nie używać produktu i niezwłocznie skontaktować się ze sprze-
dawcą lub producentem.
UWAGA! URZĄDZENIA NIE WOLNO WYRZUCAĆ DO ODPADÓW DOMOWYCH.
To oznaczenie oznacza, że produkt nie może być wyrzucany razem z odpadami domowymi
w całej UE. W celu zapobiegnięcia potencjalnym szkodom dla środowiska lub zdrowia, zużyty produkt należy poddać recyklingowi. Zgodnie z obowiązującym prawem, nie nadający
się do użycia sprzęt elektryczny i elektroniczny należy zbierać osobno, w specjalnie do tego
celu wyznaczonych punktach zbierania zużytego sprzętu, celem ich przetworzenia i ponow-
nego wykorzystania na podstawie obowiązujących norm ochrony środowiska.
Produkt opisany w tej instrukcji jest zgodny z dyrektywami europejskimi, dlatego jest ozna-
czony znakiem CE.
Urządzenie należy trzymać z dala od dzieci i niewykwalifikowanych osób. Producent nie po-
nosi odpowiedzialności za szkody spowodowane nieprawidłowym użytkowaniem.
Przed użyciem upewnij się, że obudowa nie jest uszkodzona. Nie podłączaj ściemniaczy
do produktu!
‐‐1m
Zapewnij minimum 1 m dystansu pomiędzy urządzeniem a materiałami łatwopalnymi.
Odległość pomiędzy produktem a materiałami łatwopalnymi, na które pada światło urządze-
nia, musi wynosić ponad 10 metrów!
Urządzenie pracuje na zasilaniu oznaczonym na obudowie – nie należy podłączać do prądu
o innych parametrach. Odłączenie produktu od zasilania odbywa się poprzez pociągnięcie
za wtyczkę przewodu zasilającego – nie ciągnąć bezpośrednio za przewód zasilający!
Odłącz urządzenie z zasilania przed zdjęciem obudowy lub konserwacją. W razie stwierdze-
nia uszkodzenia przewodu zasilającego – nie używaj go!
Urządzenie do użytku wewnętrznego w dobrze wentylowanym pomieszczeniu, trzymać
z dala od wilgoci. Odległość pomiędzy urządzeniem a ścianą powinna wynosić co najmniej
50 cm. Nie należy narażać produktu na bezpośrednie działanie słońca lub innych urządzeń
oświetleniowych. Nie wolno przechowywać i korzystać z urządzenia w pobliżu źródeł ognia!
Nie należy patrzeć bezpośrednio w źródło światła, światło może wywołać atak epileptyczny
u osób światłoczułych lub osób z epilepsją. Przestrzeganie tej zasady jest obowiązkowe.
Odległość między oczami osoby patrzącej w stronę urządzenia a urządzeniem powinna być
nie mniejsza niż 4 m!
Nie należy instalować urządzenia na podłożu narażonym na wibracje. Nie wolno narażać
urządzenia na pracę w wysokich temperaturach!
Kiedy urządzenie jest zawieszone, należy zamocować linkę bezpieczeństwa do odpowied-
niego punktu montażowego.
W razie wystąpienia zakłóceń w pracy urządzenia, natychmiast odłącz je od źródła zasila-
nia!
Page 4
LIGHT4ME PARTY IV V2
Instrukcja obsługi / User Manual
3
Podczas korzystania z urządzenia zaleca się noszenie niezbędnego wyposażenia ochron-
nego, m.in. okularów, rękawic.
W normalnych warunkach pracy w temperaturze pokojowej, temperatura metalowej obu-
dowy produktu może osiągnąć maks. 50°C – zachowaj ostrożność i nie dotykaj obudowy go-
łymi rękami!
Podczas pierwszego włączenia urządzenia może wydobywać się z niego dym i charaktery-
styczny zapach – jest to normalne zjawisko i nie oznacza, że produkt jest uszkodzony.
Konserwacja
1. Urządzenie może użytkować tylko wykwalifikowany personel, szkody spowodowane użytkowaniem
niezgodnym z przeznaczeniem lub próbą samodzielnej naprawy nie podlegają gwarancji. Wewnątrz
opakowania nie ma żadnych części serwisowych, naprawy mogą być wykonywane wyłącznie przez
autoryzowany punkt serwisowy.
2. Nie pozwól, aby źródło światła weszło w kontakt z olejem, tłuszczem lub jakimkolwiek podobnym
płynem. Źródło światła nie powinno wchodzić w bezpośredni kontakt ze skórą!
3. Regularne czyszczenie umożliwia długotrwałe użytkowanie oraz pozwala na zachowanie odpowied-
niej jasności. Do czyszczenia źródła światła używaj miękkiej szmatki. Czyść również wentylatory oraz
otwory wentylacyjne.
Obsługa
Obok wyświetlacza LCD można znaleźć 4 przyciski:
MENU – przechodzenie między opcjami menu;
ENTER – wejście do wybranego podmenu lub zatwierdzenie opcji widocznej na ekranie;
UP – zwiększenie wartości widocznej na wyświetlaczu lub przechodzenie dalej między warto-
ściami widocznymi na ekranie;
DOWN – zmniejszenie wartości widocznej na wyświetlaczu lub przechodzenie dalej między
wartościami widocznymi na ekranie.
Struktura menu
Opcja menu głównego
Podwartości
opcji
Funkcja
A001
A001-A512
Adres DMX
LE11
LE11-LE19
Derby – barwa czerwona/żółta
Kontrola pręd-
kości za po-
mocą przyci-
sków UP
i DOWN
LE21
LE21-LE29
Derby – barwa zielona/różowa
LE31
LE31-LE39
Derby – barwa niebieska/biała
LE41
LE41-LE49
Derby – Color Jump
Ut11
Ut11-Ut19
Kula disco – barwa czerwona/żółta
Ut21
Ut21-Ut29
Kula disco – barwa zielona/różowa
Ut31
Ut31-Ut39
Kula disco – barwa niebieska/biała
Ut51
Ut51-Ut59
Kula disco – Color Jump
LS1
LS1-LS9
Laser – Color Jump
PA11
PA11-PA19
Wash (diody LED) – barwa czerwona
PA21
PA21-PA29
Wash (diody LED) – barwa zielona
PA31
PA31-PA39
Wash (diody LED) – barwa niebieska
Page 5
LIGHT4ME PARTY IV V2
Instrukcja obsługi / User Manual
4
PA41
PA41-PA49
Wash (diody LED) – barwa żółta
PA51
PA51-PA59
Wash (diody LED) – Color Jump
Aut1
Aut1-Aut9
Tryb auto – programy 1-9
S1 1
S1 1-S1 9
Tryb sound – wszystkie efekty
Kontrola czu-
łości mikro-
fonu za po-
mocą przyci-
sków UP
i DOWN
S2 1
S2 1-S2 9
Tryb sound – derby
S3 1
S3 1-S3 9
Tryb sound – kula disco
S4 1
S4 1-S4 9
Tryb sound – laser
S5 1
S5 1-S5 9
Tryb sound – wash (diody LED)
Pilot bezprzewodowy
Urządzenie można obsługiwać również za pomocą dołączonego do zestawu pilota bezprzewodowego
z następującymi przyciskami:
Przycisk
Funkcja
Zasilanie – wł./wył.
DMX
Tryb DMX
Auto
Tryb auto
Auto
Laser
Tryb auto – laser
Led
Tryb auto – wash (diody LED)
Pattern
Tryb auto – kula disco
Flash
Tryb auto – derby
Sound
Tryb sound
Sound
Laser
Tryb sound – laser
Led
Tryb sound – wash (diody LED)
Pattern
Tryb sound – kula disco
Flash
Tryb sound – derby
Sen+
Zwiększenie czułości mikrofonu w trybie sound
Sen-
Zmniejszenie czułości mikrofonu w trybie sound
Up
Zwiększenie wartości widocznej na wyświetla-
czu lub przechodzenie dalej między wartościami
widocznymi na ekranie
Down
Zmniejszenie wartości widocznej na wyświetla-
czu lub przechodzenie dalej między wartościami
widocznymi na ekranie
Motor+
Zwiększenie prędkości ruchu
Motor-
Zmniejszenie prędkości ruchu
Struktura DMX
Tryb DMX – 17CH
Kanał
Funkcja
Wartości DMX
CH1
Brak funkcji
0-9
Derby – prędkość – szybko-wolno
10-255
CH2
Brak funkcji
0-9
Kula disco – rotacja zgodna z ruchem wskazówek zegara –
szybko-wolno
10-127
Page 6
LIGHT4ME PARTY IV V2
Instrukcja obsługi / User Manual
5
Kula disco – rotacja przeciwna do ruchu wskazówek zegara –
wolno-szybko
128-255
CH3
Brak funkcji
0-9
Laser – rotacja zgodna z ruchem wskazówek zegara –
szybko-wolno
10-127
Laser – rotacja przeciwna do ruchu wskazówek zegara –
wolno-szybko
128-255
CH4
Brak funkcji
0-9
Stroboskop – wolno-szybko
10-255
CH5
Derby – barwa czerwona/żółta – dimmer 0-100%
0-255
CH6
Derby – barwa zielona/różowa – dimmer 0-100%
0-255
CH7
Derby – barwa niebieska/biała – dimmer 0-100%
0-255
CH8
Kula disco – barwa czerwona/żółta – dimmer 0-100%
0-255
CH9
Kula disco – barwa zielona/różowa – dimmer 0-100%
0-255
CH10
Kula disco – barwa niebieska/biała – dimmer 0-100%
0-255
CH11
Brak funkcji
0-9
Laser czerwony
10-255
CH12
Brak funkcji
0-9
Laser zielony
10-255
CH13
Wash (diody LED) – barwa czerwona – dimmer 0-100%
0-255
CH14
Wash (diody LED) – barwa zielona – dimmer 0-100%
0-255
CH15
Wash (diody LED) – barwa niebieska – dimmer 0-100%
0-255
CH16
Wash (diody LED) – barwa żółta – dimmer 0-100%
0-255
CH17
Brak funkcji
0-9
Tryb auto
10-99
Tryb sound – program 1
100-129
Tryb sound – program 2
130-159
Tryb sound – program 3
160-189
Tryb sound – program 4
190-219
Tryb sound – program 5
220-255
Informacja o zużytym sprzęcie elektrycznym i elektronicznym
Głównym celem regulacji europejskich oraz krajowych jest ograniczenie ilości odpadów powstałych
ze zużytego sprzętu elektrycznego i elektronicznego, zapewnienie odpowiedniego poziomu jego zbierania, odzysku i recyklingu oraz zwiększenie świadomości społecznej o jego szkodliwości dla środowiska naturalnego, na każdym etapie użytkowania sprzętu elektrycznego i elektronicznego. W związku
z powyższym należy wskazać, iż gospodarstwa domowe spełniają kluczową rolę w przyczynianiu się
do ponownego użycia i odzysku, w tym recyklingu zużytego sprzętu. Użytkownik sprzętu przeznaczonego dla gospodarstw domowych jest zobowiązany po jego zużyciu do oddania zbierającemu zużyty
sprzęt elektryczny i elektroniczny. Należy jednak pamiętać, aby produkty należące do grupy sprzętu
elektrycznego lub elektronicznego utylizowane były w uprawnionych do tego punktach zbiórki.
Page 7
LIGHT4ME PARTY IV V2
Instrukcja obsługi / User Manual
6
ENGLISH
Table of contents
Safety rules ................................................................................................................................ 7
Maintenance .............................................................................................................................. 8
Operation ................................................................................................................................... 8
DMX structure ............................................................................................................................ 9
Information about used electrical and electronic equipment .................................................... 10
Page 8
LIGHT4ME PARTY IV V2
Instrukcja obsługi / User Manual
7
Safety rules
Please read the user manual in detail before use. Please also keep it for future reference.
The manual contains rules for the safe use of the device.
After receiving the product, please unpack and check whether it is complete and whether
there is any damage caused by transportation. If there is damage caused by transportation,
please do not use this product and contact the dealer or manufacturer as soon as possible.
WARNING! THE DEVICE MUST NOT BE DISPOSED OF WITH HOUSEHOLD WASTE.
This symbol indicates that this product must not be disposed of with household waste, ac-
cording to the EU and your national law. In order to prevent potential damage to the environ-
ment or health, the used product must be recycled. In accordance with current legislation,
unusable electrical and electronic devices must be collected separately at the designated
facilities for recycling, acting on the basis of applicable environmental standards.
The product described in this manual comply with European directives and it is therefore
CE marked.
Keep the device away from children and unqualified persons. The manufacturer is not liable
for damage caused by improper use.
Before use, make sure that the housing is not damaged. Do not connect dimmers
to the product!
‐‐1m
Ensure a minimum distance of 1 m between the appliance and flammable materials.
The distance between the product and the illuminated flammable materials need to be more
than 10 meters!
The device operates on the power supply marked on the housing – do not connect
to a power supply with different parameters. Disconnect the product from the power supply
by pulling on the power plug – do not pull directly on the power cord! Disconnect the device
from the power supply before removing the housing or performing maintenance. If you find
the power cord is damaged – do not use it!
Indoor device, use in a well-ventilated room, keep away from moisture. The distance be-
tween the device and a wall should be kept at least 50 cm. Do not expose the product to di-
rect sunlight or other lighting devices. Do not store or use the device near a fire source!
Do not look directly into the light source – the light may cause an epileptic attack in light-sen-
sitive people or people with epilepsy. Compliance with this rule is mandatory. The distance
between the eyes of the person looking at the device and the device should not be less than
4 m!
Do not install the device on a surface subjected to vibration. Do not expose the device
to high temperatures!
When the device is hanged, attach the safety rope to a suitable mounting point.
In the event of a malfunction, disconnect the device from the power supply immediately!
It is advisable to wear the necessary protective equipment when using the device, especially
glasses, gloves.
Page 9
LIGHT4ME PARTY IV V2
Instrukcja obsługi / User Manual
8
Under normal operating conditions at room temperature, the temperature of the metal hous-
ing of the product may reach a maximum of 50°C – be careful and don’t touch the housing
with bare hands!
When the appliance is first switched on, smoke and a characteristic odor may be emitted –
this is normal occurrence and it does not indicate that the product is defective.
Maintenance
1. The device may only be used by qualified personnel, damage caused by improper use or attempted
repair is not covered by the warranty. There are no service parts inside the packaging, repairs may
only be carried out by authorized service center.
2. Do not allow light source to come into contact with oil, grease or any similar liquid. Light source
should not come into direct contact with the skin!
3. Regular cleaning allows of long term use and maintains proper brightness. Use a soft cloth to clean
the light source. Also clean the fans and air vents.
Operation
Next to the LCD display you will find 4 buttons:
MENU – switching between menu options;
ENTER – enter a selected submenu or confirm an option shown on the screen;
UP – increase the value visible on the display or move further between values visible on the
screen;
DOWN – decrease value visible on the display or move back between values visible on the
screen.
Menu structure
Main menu option
Option
subvalues
Function
A001
A001-A512
DMX address
LE11
LE11-LE19
Derby – red/yellow color
Speed control
with UP and
DOWN but-
tons
LE21
LE21-LE29
Derby – green/pink color
LE31
LE31-LE39
Derby – blue/white color
LE41
LE41-LE49
Derby – Color Jump
Ut11
Ut11-Ut19
Disco ball – red/yellow color
Ut21
Ut21-Ut29
Disco ball – green/pink color
Ut31
Ut31-Ut39
Disco ball – blue/white color
Ut51
Ut51-Ut59
Disco ball – Color Jump
LS1
LS1-LS9
Laser – Color Jump
PA11
PA11-PA19
Wash (LEDs) – red color
PA21
PA21-PA29
Wash (LEDs) – green color
PA31
PA31-PA39
Wash (LEDs) – blue color
PA41
PA41-PA49
Wash (LEDs) – yellow color
PA51
PA51-PA59
Wash (LEDs) – Color Jump
Aut1
Aut1-Aut9
Auto mode – programs 1-9
S1 1
S1 1-S1 9
Sound mode – all effects
Page 10
LIGHT4ME PARTY IV V2
Instrukcja obsługi / User Manual
9
S2 1
S2 1-S2 9
Sound mode – derby
Microphone
sensitivity con-
trol with UP
and DOWN
buttons
S3 1
S3 1-S3 9
Sound mode – disco ball
S4 1
S4 1-S4 9
Sound mode – laser
S5 1
S5 1-S5 9
Sound mode – wash (LEDs)
Remote control
The device can also be operated using the included wireless remote with the following buttons:
Button
Function
Power – on/off
DMX
DMX mode
Auto
Auto mode
Auto
Laser
Auto mode – laser
Led
Auto mode – wash (LEDs)
Pattern
Auto mode – disco ball
Flash
Auto mode – derby
Sound
Sound mode
Sound
Laser
Sound mode – laser
Led
Sound mode – wash (LEDs)
Pattern
Sound mode – disco ball
Flash
Sound mode – derby
Sen+
Increase microphone sensitivity in sound mode
Sen-
Decrease microphone sensitivity in sound mode
Up
Increase the value shown on the display
or move further between the values shown
on the screen
Down
Decrease the value shown on the display
or move further between the values shown
on the screen
Motor+
Increase movement speed
Motor-
Decrease movement speed
DMX structure
DMX mode – 17CH
Channel
Function
DMX values
CH1
No function
0-9
Derby – speed – fast-slow
10-255
CH2
No function
0-9
Disco ball – clockwise rotation – fast-slow
10-127
Disco ball – counterclockwise rotation – slow-fast
128-255
CH3
No function
0-9
Laser – clockwise rotation – fast-slow
10-127
Laser – counterclockwise rotation – slow-fast
128-255
CH4
No function
0-9
Strobe – slow-fast
10-255
Page 11
LIGHT4ME PARTY IV V2
Instrukcja obsługi / User Manual
10
CH5
Derby – red/yellow color – dimmer 0-100%
0-255
CH6
Derby – green/pink color – dimmer 0-100%
0-255
CH7
Derby – blue/white color – dimmer 0-100%
0-255
CH8
Disco ball – red/yellow color – dimmer 0-100%
0-255
CH9
Disco ball – green/pink color – dimmer 0-100%
0-255
CH10
Disco ball – blue/white color – dimmer 0-100%
0-255
CH11
No function
0-9
Red laser
10-255
CH12
No function
0-9
Green laser
10-255
CH13
Wash (LEDs) – red color – dimmer 0-100%
0-255
CH14
Wash (LEDs) – green color – dimmer 0-100%
0-255
CH15
Wash (LEDs) – blue color – dimmer 0-100%
0-255
CH16
Wash (LEDs) – yellow color – dimmer 0-100%
0-255
CH17
No function
0-9
Auto mode
10-99
Sound mode – program 1
100-129
Sound mode – program 2
130-159
Sound mode – program 3
160-189
Sound mode – program 4
190-219
Sound mode – program 5
220-255
Information about used electrical and electronic equipment
The main goal of European and national law regulations is to reduce the amount of waste produced
from used electrical and electronic equipment, to ensure an appropriate level of collection, recovery
and recycling of used equipment, and to increase public awareness of its harmfulness to the environment, at each stage of use of electrical and electronic equipment. Therefore, it should be pointed out
that households play a key role in contributing to reuse and recovery, including recycling of used equipment. The user of electrical and electronic equipment – intended for households – is obliged to return
it to authorized collector after its use. However, it should be remembered that products classified
as electrical or electronic equipment should be disposed of at authorized collection points.
Loading...
