Page 1
NN 30 SPOT RING
Instrukcja obsługi / User Manual
NN 30 SPOT RING
Instrukcja Obsługi / User Manual
Page 2
NN 30 SPOT RING
Instrukcja obsługi / User Manual
1
POLSKI
Spis treści:
Zawartość opakowania .............................................................................................................. 2
Instalacja urządzenia ................................................................................................................. 2
Bezpieczeństwo użytkowania .................................................................................................... 3
Konserwacja urządzenia ............................................................................................................ 4
Obsługa urządzenia ................................................................................................................... 4
Struktura DMX ........................................................................................................................... 5
Parametry techniczne ................................................................................................................ 6
Informacja o zużytym sprzęcie elektrycznym i elektronicznym .................................................. 6
Page 3
NN 30 SPOT RING
Instrukcja obsługi / User Manual
2
Zawartość opakowania
Przed rozpakowaniem urządzenia upewnij się, że opakowanie jest nie uszkodzone i zawiera następu-
jące elementy:
głowa ruchoma;
przewód zasilający;
uchwyt montażowy;
instrukcja obsługi.
Instalacja urządzenia
Wskazówki do instalacji

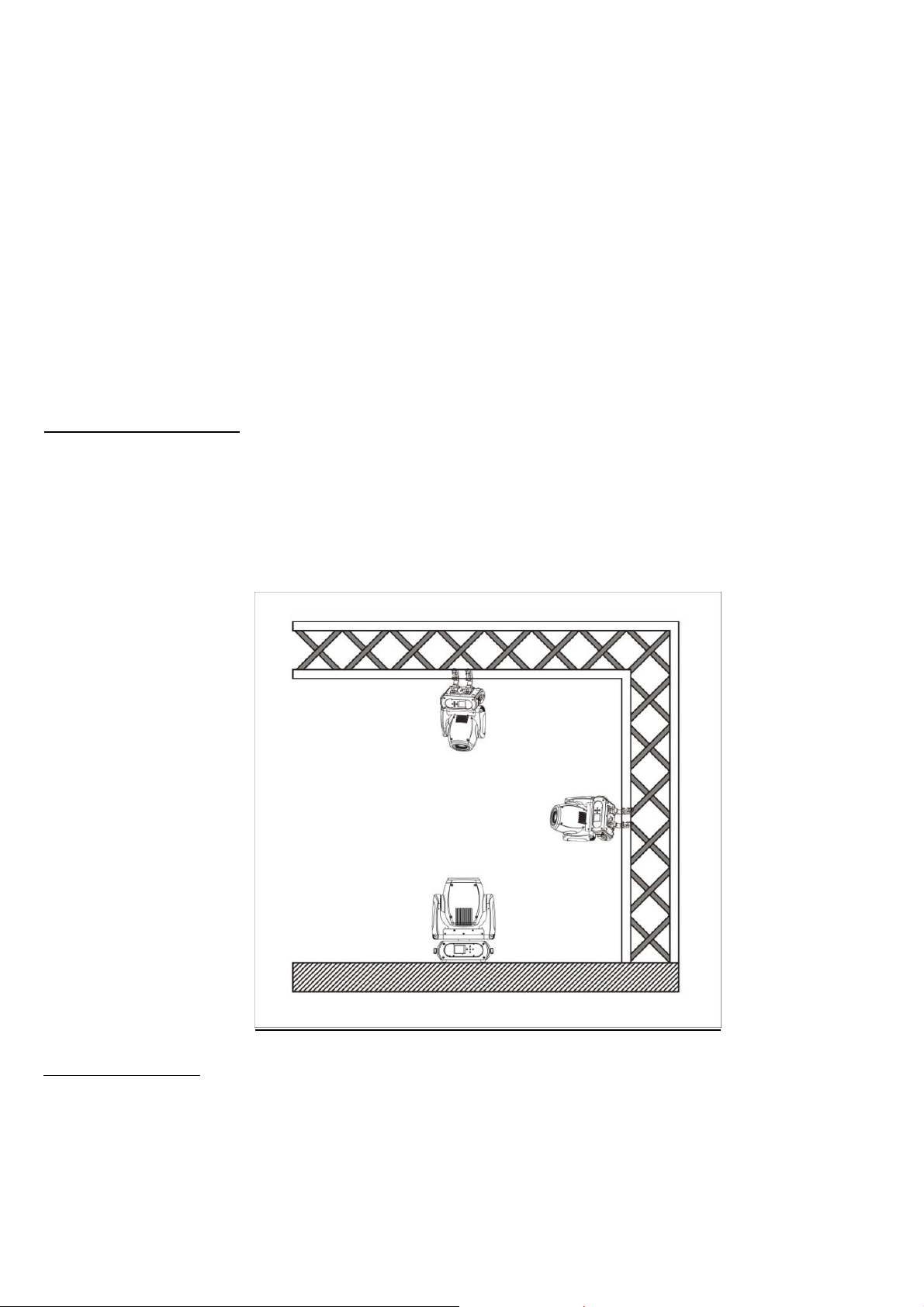

1. Urządzenie może być umiejscowione na płaskiej powierzchni, zamontowane do góry nogami na
rampie lub bokiem, jak na załączonym obrazku poglądowym.
2. Miejsce instalacji musi być stabilne i mieć możliwość utrzymania dziesięciokrotności wagi urządze-
nia. Przy podwieszaniu zaleca się dodatkowe zabezpieczenie instalacji linką bezpieczeństwa (brak
w zestawie), w odpowiedniej pozycji, tak by maksymalne opuszczenie urządzenia wynosiło 20 cm.
Instrukcja instalacji
1. Przymocuj haki (brak w zestawie) do uchwytu montażowego.
2. Zamontuj uchwyt na podstawie urządzenia.
3. Zaczep urządzenie na odpowiedniej kratownicy i zapnij haki. Zamocuj linkę bezpieczeństwa (brak
w zestawie).
Page 4
NN 30 SPOT RING
Instrukcja obsługi / User Manual
3
Bezpieczeństwo użytkowania
Przed użyciem prosimy o szczegółowe zapoznanie się z instrukcją obsługi. Prosimy również
o zachowanie jej na przyszłość. Instrukcja zawiera zasady bezpiecznego korzystania z urzą-
dzenia.
Po otrzymaniu produktu należy go rozpakować i sprawdzić, czy produkt jest kompletny i czy
podczas transportu nie powstały żadne uszkodzenia. W przypadku uszkodzeń powstałych
podczas transportu, prosimy nie używać produktu i niezwłocznie skontaktować się ze sprze-
dawcą lub producentem.
UWAGA! URZĄDZENIA NIE WOLNO WYRZUCAĆ DO ODPADÓW DOMOWYCH.
To oznaczenie oznacza, że produkt nie może być wyrzucany razem z odpadami domowymi
w całej UE. W celu zapobiegnięcia potencjalnym szkodom dla środowiska lub zdrowia, zużyty produkt należy poddać recyklingowi. Zgodnie z obowiązującym prawem, nie nadający
się do użycia sprzęt elektryczny i elektroniczny należy zbierać osobno, w specjalnie do tego
celu wyznaczonych punktach zbierania zużytego sprzętu, celem ich przetworzenia i ponow-
nego wykorzystania na podstawie obowiązujących norm ochrony środowiska.
Produkt opisany w tej instrukcji jest zgodny z dyrektywami europejskimi, dlatego jest ozna-
czony znakiem CE.
Urządzenie należy trzymać z dala od dzieci i niewykwalifikowanych osób. Producent nie po-
nosi odpowiedzialności za szkody spowodowane nieprawidłowym użytkowaniem.
Przed użyciem upewnij się, że obudowa nie jest uszkodzona, a ruchy pan i tilt wykonywane
są w pełnym zakresie. Nie podłączaj ściemniaczy do produktu!
‐‐0.5m
Zapewnij minimum 0,5 m dystansu pomiędzy urządzeniem a materiałami łatwopalnymi. Od-
ległość pomiędzy produktem a materiałami łatwopalnymi, na które pada światło urządzenia,
musi wynosić ponad 10 metrów!
Urządzenie pracuje na zasilaniu AC 100-240 V, 50/60 Hz – nie należy podłączać do prądu
o innych parametrach. Odłączenie produktu od zasilania odbywa się poprzez pociągnięcie
za wtyczkę przewodu zasilającego – nie ciągnąć bezpośrednio za przewód zasilający! Od-
łącz urządzenie z zasilania przed zdjęciem obudowy lub konserwacją. W razie stwierdzenia
uszkodzenia przewodu zasilającego – nie używaj go!
Urządzenie do użytku wewnętrznego w dobrze wentylowanym pomieszczeniu, trzymać
z dala od wilgoci. Odległość pomiędzy urządzeniem a ścianą powinna wynosić co najmniej
50 cm. Nie należy narażać produktu na bezpośrednie działanie słońca lub innych urządzeń
oświetleniowych. Nie wolno przechowywać i korzystać z urządzenia w pobliżu źródeł ognia!
Nie należy patrzeć bezpośrednio w soczewkę, światło może wywołać atak epileptyczny
u osób światłoczułych lub osób z epilepsją. Przestrzeganie tej zasady jest obowiązkowe.
Odległość między oczami osoby patrzącej w stronę urządzenia a urządzeniem powinna być
nie mniejsza niż 4 m!
Nie należy instalować urządzenia na podłożu narażonym na wibracje. Nie wolno narażać
urządzenia na pracę w wysokich temperaturach!
Soczewka i filtry muszą być wymienione w przypadku pęknięcia.
Kiedy urządzenie jest zawieszone, zaleca się zamocowanie linki bezpieczeństwa (brak
w zestawie) do odpowiedniego punktu montażowego.
Page 5
NN 30 SPOT RING
Instrukcja obsługi / User Manual
4
W razie wystąpienia zakłóceń w pracy urządzenia, natychmiast odłącz je od źródła zasila-
nia!
Podczas korzystania z urządzenia zaleca się noszenie niezbędnego wyposażenia ochron-
nego, m.in. okularów, rękawic.
Nie należy wielokrotnie włączać i wyłączać lampy w krótkim okresie czasu, ponieważ skróci
to żywotność źródła światła lub/i innych elementów elektrycznych.
Konserwacja urządzenia
1. Urządzenie może użytkować tylko wykwalifikowany personel, szkody spowodowane użytkowaniem
niezgodnym z przeznaczeniem lub próbą samodzielnej naprawy nie podlegają gwarancji. Wewnątrz
opakowania nie ma żadnych części serwisowych, naprawy mogą być wykonywane wyłącznie przez
autoryzowany punkt serwisowy.
2. Nie pozwól, aby elementy optyczne weszły w kontakt z olejem, tłuszczem lub jakimkolwiek podobnym płynem. Elementy optyczne nie powinny wchodzić w bezpośredni kontakt ze skórą!
3. Regularne czyszczenie umożliwia długotrwałe użytkowanie oraz pozwala na zachowanie odpowied-
niej jasności. Do czyszczenia systemu optycznego używaj miękkiej szmatki. Czyść również wentylatory
oraz otwory wentylacyjne.
Obsługa urządzenia
Pod wyświetlaczem LCD można znaleźć 4 przyciski:
MENU – wybór MENU;
ENTER – wejście do wybranego podmenu lub zatwierdzenie opcji widocznej na ekranie;
UP – zwiększenie wartości widocznej na wyświetlaczu lub przechodzenie do następnej warto-
ści;
DOWN – zmniejszenie wartości widocznej na wyświetlaczu lub przechodzenie do poprzedniej
wartości.
Struktura menu
Opcja menu
Wartości
Funkcja
Addr
A001-A255
Ustawienie adresu DMX
CHnd
12CH
Tryb DMX – 12CH
10CH
Tryb DMX – 10CH
SLnd
MAST
Tryb master/slave – urządzenie master
SL 1
Urządzenie slave – działanie identyczne do działa-
nia urządzenie master
SL 2
Urządzenie slave – działanie odwrotne do działa-
nia urządzenia master
SHnd
SH 0
Tryby auto 1-3 – uruchamianie po kolei
SH 1
Tryb auto 1
SH 2
Tryb auto 2
SH 3
Tryb auto 3
Page 6
NN 30 SPOT RING
Instrukcja obsługi / User Manual
5
Struktura DMX
Tryb kanałów DMX
Nazwa
Funkcja
Wart. pocz.
DMX
Wart. końc.
DMX
10CH
12CH
CH1
CH1
Pan
Ruchy Pan
0
255
CH2
Pan Fine
Szczegółowe ruchy Pan
0
255
CH2
CH3
Tilt
Ruchy Tilt
0
255
CH4
Tilt Fine
Szczegółowe ruchy Tilt
0
255
CH3
CH5
Tarcza kolorów
Wybór koloru
0
139
Automatyczna zmiana koloru
– wolno-szybko
140
255
CH4
CH6
Tarcza gobo
Gobo statyczne
0
63
Gobo Shake
64
127
Automatyczna zmiana gobo
– wolno-szybko
128
255
CH5
CH7
Stroboskop
Kontrola stoboskopu
0
255
CH6
CH8
Dimmer
Kontrola dimmera
0
255
CH7
CH9
Szybkość Pan/Tilt
Kontrola szybkości ruchów
Pan i Tilt – szybko-wolno
0
255
CH8
CH10
Tryb auto / tryb so-
und
Brak funkcji
0
59
Tryb auto 3
60
84
Tryb auto 2
85
109
Tryb auto 1
110
134
Tryb auto 0
135
159
Soud
On
Tryb sound – włączony
oFF
Tryb sound – wyłączony
SEnS
0-99
Czułość mikrofonu w trybie sound
bLAnd
bLAc
Wyłączenie funkcji w razie utraty sygnału DMX
Auto
Tryb auto przy utracie sygnału DMX
Soun
Tryb sound przy utracie sygnału DMX
HoLd
Utrzymanie ostatniej wartości DMX w razie utraty
sygnału DMX
LEd
OFF
Wyłączenie podświetlenia wyświetlacza
ON
Włączenie podświetlenia wyświetlacza
dISP
no
Odwrócenie orientacji wyświetlacza
YES
Zwykła orientacja wyświetlacza
rPAN
no
Zwykłe ruchy Pan
YES
Odwrócone ruchy Pan
rTILT
no
Zwykłe ruchy Tilt
YES
Odwrócone ruchy Tilt
REST
no
Reset
YES
Page 7
NN 30 SPOT RING
Instrukcja obsługi / User Manual
6
Tryb sound 3
160
184
Tryb sound 2
185
209
Tryb sound 1
210
234
Tryb sound 0
235
255
CH9
CH11
Reset i kontrola
osi X, Y
Brak funkcji
0
20
Kontrola osi X
21
100
Kontrola osi Y
101
200
Kontrola osi XY
201
249
Reset
250
255
CH10
CH12
Ring
Brak funkcji
0
4
Wybór koloru jednokoloro-
wego podświetlenia
5
49
Mieszanie kolorów podświe-
tlenia
50
109
Tryb auto
110
255
Parametry techniczne
Zasilanie: AC100-240V, 50/60 Hz
Źródło światła: 30W biała dioda LED + ring (12 diod)
Ilość kanałów DMX: 10/12
Tryby pracy: auto, sound, master/Slave, DMX
Tarcza kolorów: 7 kolorów + open
Tarcza gobo: 7 wzorów + open
Zakres ruchów pan/tilt: 540°/270°
Złącza DMX: 3-pinowe typu XLR (in/out)
Obudowa: tworzywo sztuczne
Oryginalne opakowanie i wypełnienie.
Informacja o zużytym sprzęcie elektrycznym i elektronicznym
Głównym celem regulacji europejskich oraz krajowych jest ograniczenie ilości odpadów powstałych ze
zużytego sprzętu elektrycznego i elektronicznego, zapewnienie odpowiedniego poziomu jego zbierania, odzysku i recyklingu oraz zwiększenie świadomości społecznej o jego szkodliwości dla środowiska
naturalnego, na każdym etapie użytkowania sprzętu elektrycznego i elektronicznego. W związku
z powyższym należy wskazać, iż gospodarstwa domowe spełniają kluczową rolę w przyczynianiu się
do ponownego użycia i odzysku, w tym recyklingu zużytego sprzętu. Użytkownik sprzętu przeznaczo-
nego dla gospodarstw domowych jest zobowiązany po jego zużyciu do oddania zbierającemu zużyty
sprzęt elektryczny i elektroniczny. Należy jednak pamiętać, aby produkty należące do grupy sprzętu
elektrycznego lub elektronicznego utylizowane były w uprawnionych do tego punktach zbiórki.
Page 8
NN 30 SPOT RING
Instrukcja obsługi / User Manual
7
ENGLISH
Table of contents:
Packaging contents ................................................................................................................... 8
Device installation ...................................................................................................................... 8
Safety rules ................................................................................................................................ 9
Device maintenance ................................................................................................................ 10
Device operation ...................................................................................................................... 10
DMX structure .......................................................................................................................... 11
Technical specification ............................................................................................................. 12
Information about used electrical and electronic equipment .................................................... 12
Page 9
NN 30 SPOT RING
Instrukcja obsługi / User Manual
8
Packaging contents
Before unpacking the device, ensure that the packaging is undamaged and contains the following
items:
moving head;
power cable;
mounting bracket;
user manual.
Device installation
Installation notes

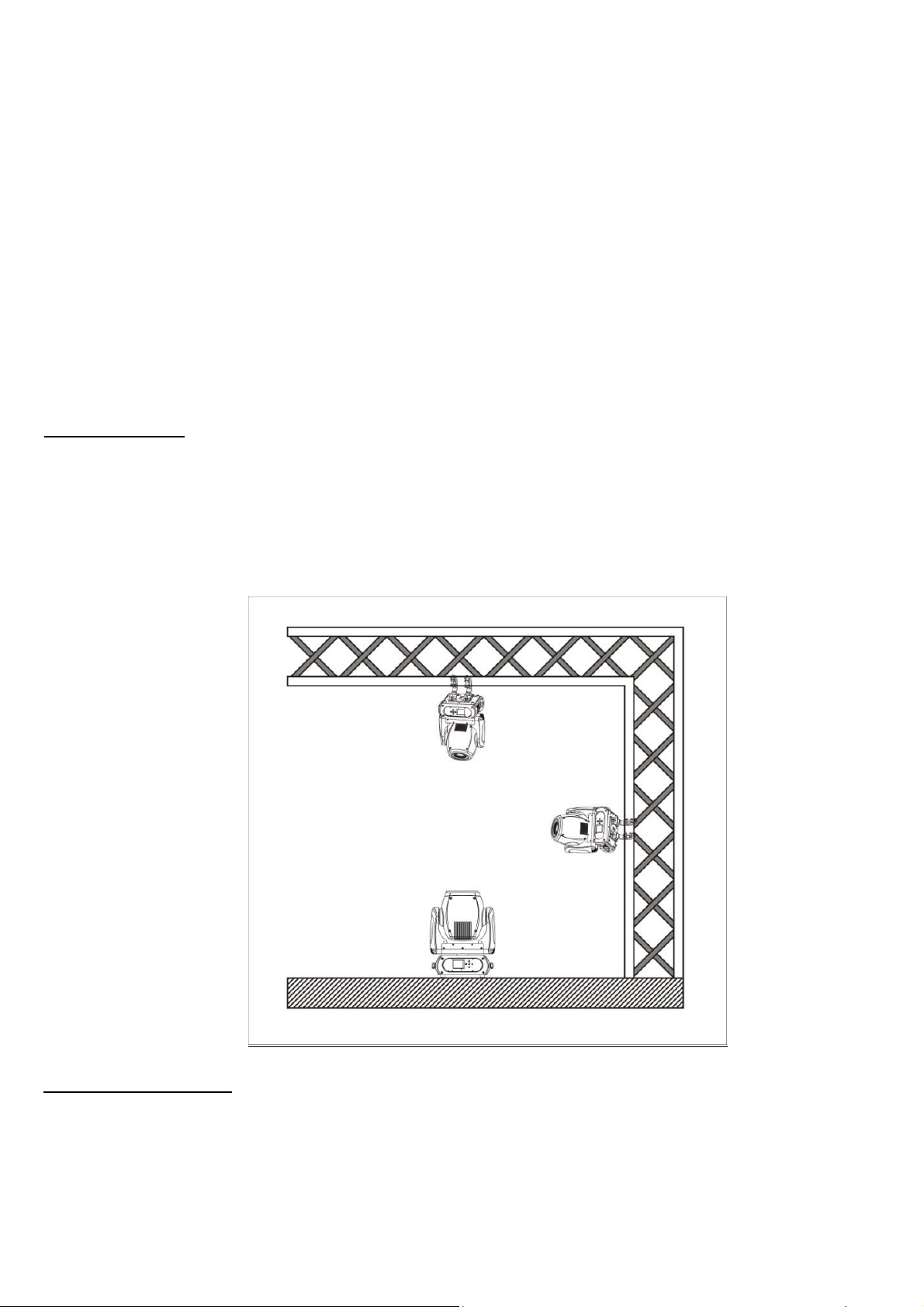

1. The device may be placed on a flat surface, mounted upside down on a ramp or sideways as shown
in the overview picture below.
2. The installation site must be stable and able to support 10 times the weight of the device. When
suspending, it is recommended to always secure the installation with a safety rope (not included) in a
suitable position so that the maximum lowering of the device is 20 cm.
Installation instructions
1. Attach the clamps (not included) to the mounting bracket.
2. Mount the bracket on the base of the device.
3. Hook the fixture to a suitable truss and fasten the clamps. Attach the safety rope (not included).
Page 10
NN 30 SPOT RING
Instrukcja obsługi / User Manual
9
Safety rules
Please read the user manual in detail before use. Please also keep it for future reference.
The manual contains rules for the safe use of the device.
After receiving the product, please unpack and check whether it is complete and whether
there is any damage caused by transportation. If there is damage caused by transportation,
please do not use this product and contact the dealer or manufacturer as soon as possible.
WARNING! THE DEVICE MUST NOT BE DISPOSED OF WITH HOUSEHOLD WASTE.
This symbol indicates that this product must not be disposed of with household waste, ac-
cording to the EU and your national law. In order to prevent potential damage to the environ-
ment or health, the used product must be recycled. In accordance with current legislation,
unusable electrical and electronic devices must be collected separately at the designated
facilities for recycling, acting on the basis of applicable environmental standards.
The product described in this manual comply with European directives and it is therefore CE
marked.
Keep the device away from children and unqualified persons. The manufacturer is not liable
for damage caused by improper use.
Before use, make sure the housing is not damaged and PAN & TILT movements are fully
functional. Do not connect this product to any dimming device!
‐‐0.5m
Ensure a minimum distance of 0.5 m between the appliance and flammable materials. The
distance between the product and the illuminated flammable materials need to be more than
10 meters!
The device operates on the power supply of AC 100-240V, 50/60 Hz – do not connect to
a power supply with different parameters. Disconnect the product from the power supply by
pulling on the power plug – do not pull directly on the power cord! Disconnect the device
from the power supply before removing the housing or performing maintenance. If you find
the power cord is damaged – do not use it!
Indoor device, use in a well-ventilated room, keep away from moisture. The distance be-
tween the device and a wall should be kept at least 50 cm. Do not expose the product to di-
rect sunlight or other lighting devices. Do not store or use the device near a fire source!
Do not look directly into the lens – the light may cause an epileptic attack in light-sensitive
people or people with epilepsy. Compliance with this rule is mandatory. The distance be-
tween the eyes of the person looking at the device and the device should not be less than
4 m!
Do not install the device on a surface subjected to vibration. Do not expose the device to
high temperatures!
The lens and filters must be replaced if they break.
When the device is hanged, it is recommended to attach the safety rope (not included) to a
suitable mounting point.
In the event of a malfunction, disconnect the device from the power supply immediately!
It is advisable to wear the necessary protective equipment when using the device, especially
glasses, gloves.
Page 11
NN 30 SPOT RING
Instrukcja obsługi / User Manual
10
Do not turn on or off the lamp repeatedly within a short period of time, as this will shorten the
life of the light source and/or other electrical components!
Device maintenance
1. The device may only be used by qualified personnel, damage caused by improper use or attempted
repair is not covered by the warranty. There are no service parts inside the packaging, repairs may
only be carried out by authorised service centre.
2. Do not allow optical components to come into contact with oil, grease or any similar liquid. Optical
compnonents should not come into direct contact with the skin!
3. Regular cleaning allows of long term use and maintains proper brightness. Use a soft cloth to clean
the optical system. Also clean the fans and air vents.

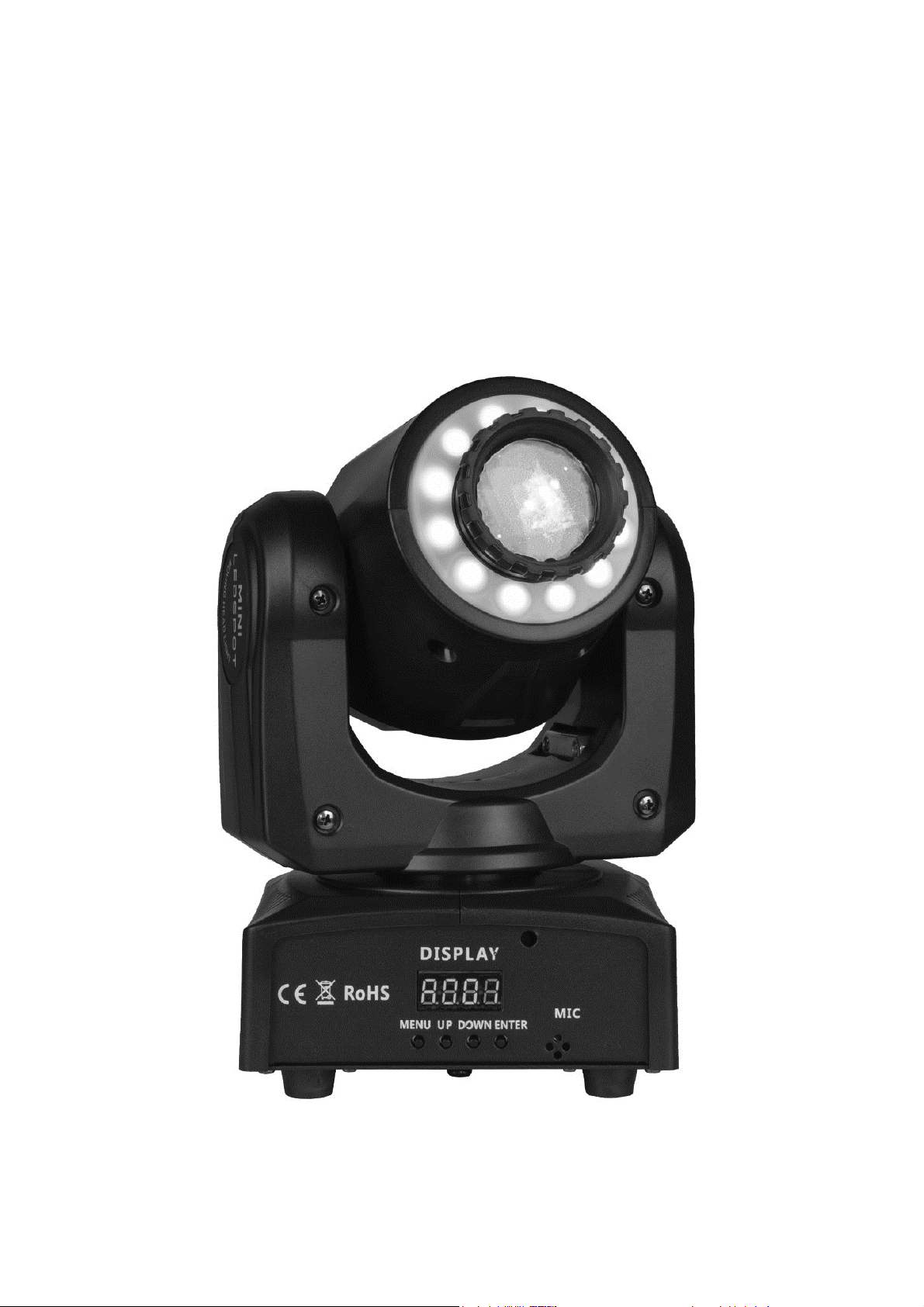

Device operation
Under the LCD display you will find 4 buttons:
MENU - menu selection;
ENTER - enter a selected submenu or confirm an option shown on the screen;
UP - increase the value visible on the display or move further between values visible on the
screen;
DOWN - decrease value visible on the display or move back between values visible on the
screen.
Menu structure
Menu option
Values
Function
Addr
A001-A255
DMX address setting
CHnd
12CH
DMX mode – 12CH
10CH
DMX mode – 10CH
SLnd
MAST
Master/slave mode –master device
SL 1
Slave device – operation identical to that of the
master device
SL 2
Slave device – reversed operation to that of the
master device
SHnd
SH 0
Auto modes 1-3 in sequence
SH 1
Auto mode 1
SH 2
Auto mode 2
SH 3
Auto mode 3
Soud
On
Sound mode – on
oFF
Sound mode – off
SEnS
0-99
Microphone sensitivity in sound mode
bLAnd
bLAc
Function disabling in case of DMX signal loss
Auto
Auto mode in case of DMX signal loss
Soun
Sound mode in case of DMX signal loss
Page 12
NN 30 SPOT RING
Instrukcja obsługi / User Manual
11
DMX structure
DMX channel modes
Name
Function
Min. DMX
value
Max DMX
value
10CH
12CH
CH1
CH1
Pan
Pan movements
0
255
CH2
Pan Fine
Detailed Pan movements
0
255
CH2
CH3
Tilt
Tilt movements
0
255
CH4
Tilt Fine
Detailed Tilt movements
0
255
CH3
CH5
Color wheel
Color selection
0
139
Automatic color change –
slow-fast
140
255
CH4
CH6
Gobo wheel
Static gobo
0
63
Gobo Shake
64
127
Automatic gobo change –
slow-fast
128
255
CH5
CH7
Strobe
Strobe control
0
255
CH6
CH8
Dimmer
Dimmer control
0
255
CH7
CH9
Pan / Tilt speed
Pan / Tilt speed control –
fast-slow
0
255
CH8
CH10
Auto & Sound
modes
No function
0
59
Auto mode 3
60
84
Auto mode 2
85
109
Auto mode 1
110
134
Auto mode 0
135
159
Sound mode 3
160
184
Sound mode 2
185
209
Sound mode 1
210
234
Sound mode 0
235
255
HoLd
Retaining of last DMX value in case of DMX signal
loss
LEd
OFF
Switching off the display backlight
ON
Switching on the display backlight
dISP
no
Reversing the display orientation
YES
Normal display orientation
rPAN
no
Normal Pan movements
YES
Reversed Pan movements
rTILT
no
Normal Tilt movements
YES
Reversed Tilt movements
REST
no
Reset
YES
Page 13
NN 30 SPOT RING
Instrukcja obsługi / User Manual
12
CH9
CH11
Reset and con-
trol of the X, Y
axes
No function
0
20
X-axis control
21
100
Y-axis control
101
200
X, Y axes control
201
249
Reset
250
255
CH10
CH12
Ring
No function
0
4
Single-color backlight – color
selection
5
49
Backlight colour mixing
50
109
Auto mode
110
255
Technical specification
Power supply: AC 100-240 V, 50/60 Hz
Light source: 30 W white LED + ring (12 diodes)
DMX channels: 10/12
Operation modes: auto, sound, master/Slave, DMX
Color wheel: 7 colors + open
Gobo wheel: 7 patterns + open
Pan / Tilt range: 540° / 270°
DMX connectors: 3-pin XLR (in/out)
Housing: plastic
Original packaging and filling.
Information about used electrical and electronic equipment
The main goal of European and national law regulations is to reduce the amount of waste produced
from used electrical and electronic equipment, to ensure an appropriate level of collection, recovery
and recycling of used equipment, and to increase public awareness of its harmfulness to the environment, at each stage of use of electrical and electronic equipment. Therefore, it should be pointed out
that households play a key role in contributing to reuse and recovery, including recycling of used equipment. The user of electrical and electronic equipment – intended for households – is obliged to return
it to authorised collector after its use. However, it should be remembered that products classified as
electrical or electronic equipment should be disposed of at authorised collection points.
Loading...
