LIGHT4ME BELKA LED PAR LASER
USER MANUAL
INSTRUKCJA OBSŁUGI
Thank you for choosing our product. Before the initial use please read the manual carefully. It con-
tains important information about the installation and maintenance.
Dziękujemy za wybór naszego urządzenia. Przed rozpoczęciem użytkowania sugerujemy zapoznanie
się z tą instrukcją. Zawiera ona ważne informacje na temat bezpieczeństwa oraz ułatwia użytkowanie.
Page 2
ENGLISH

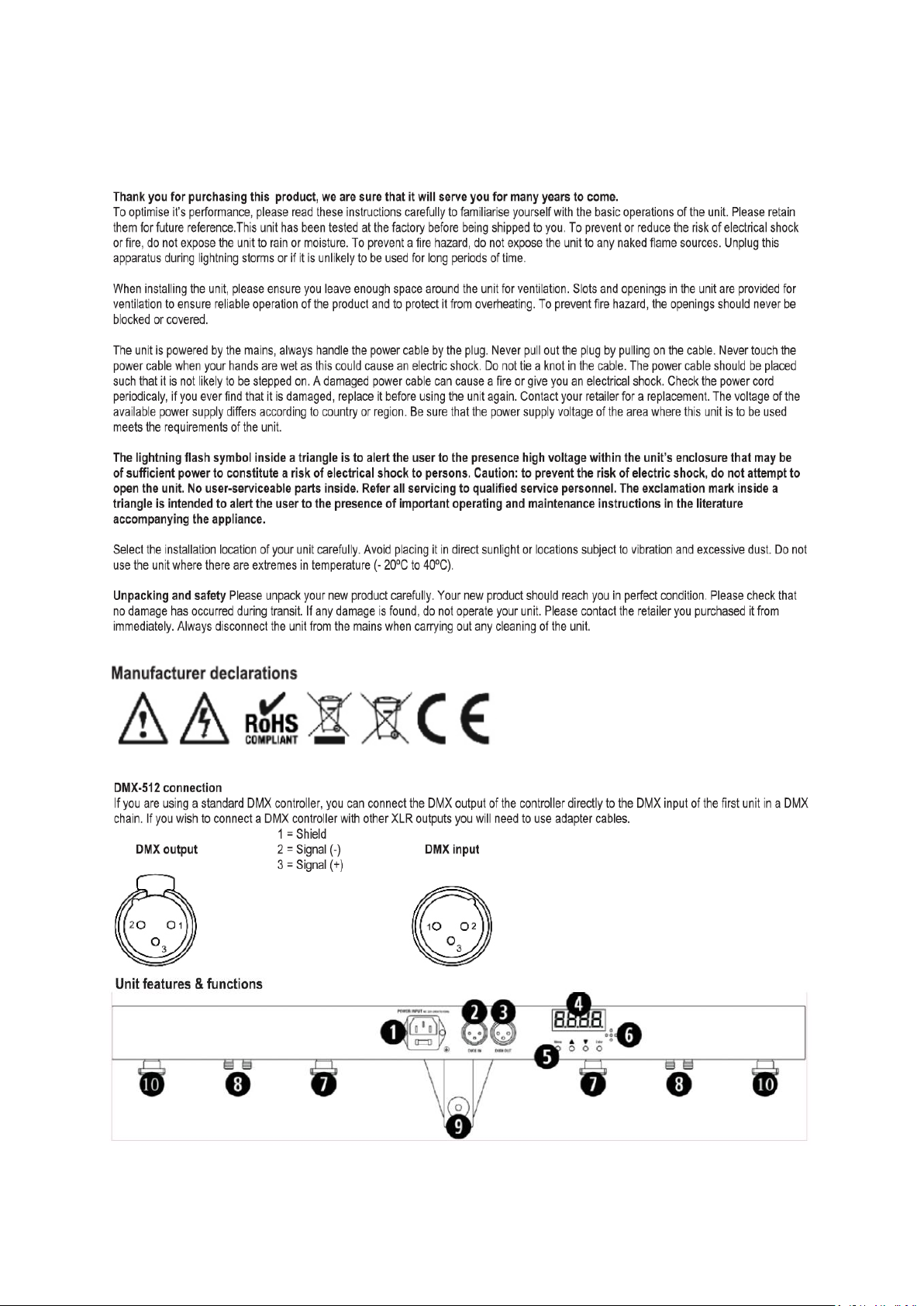

Page 3

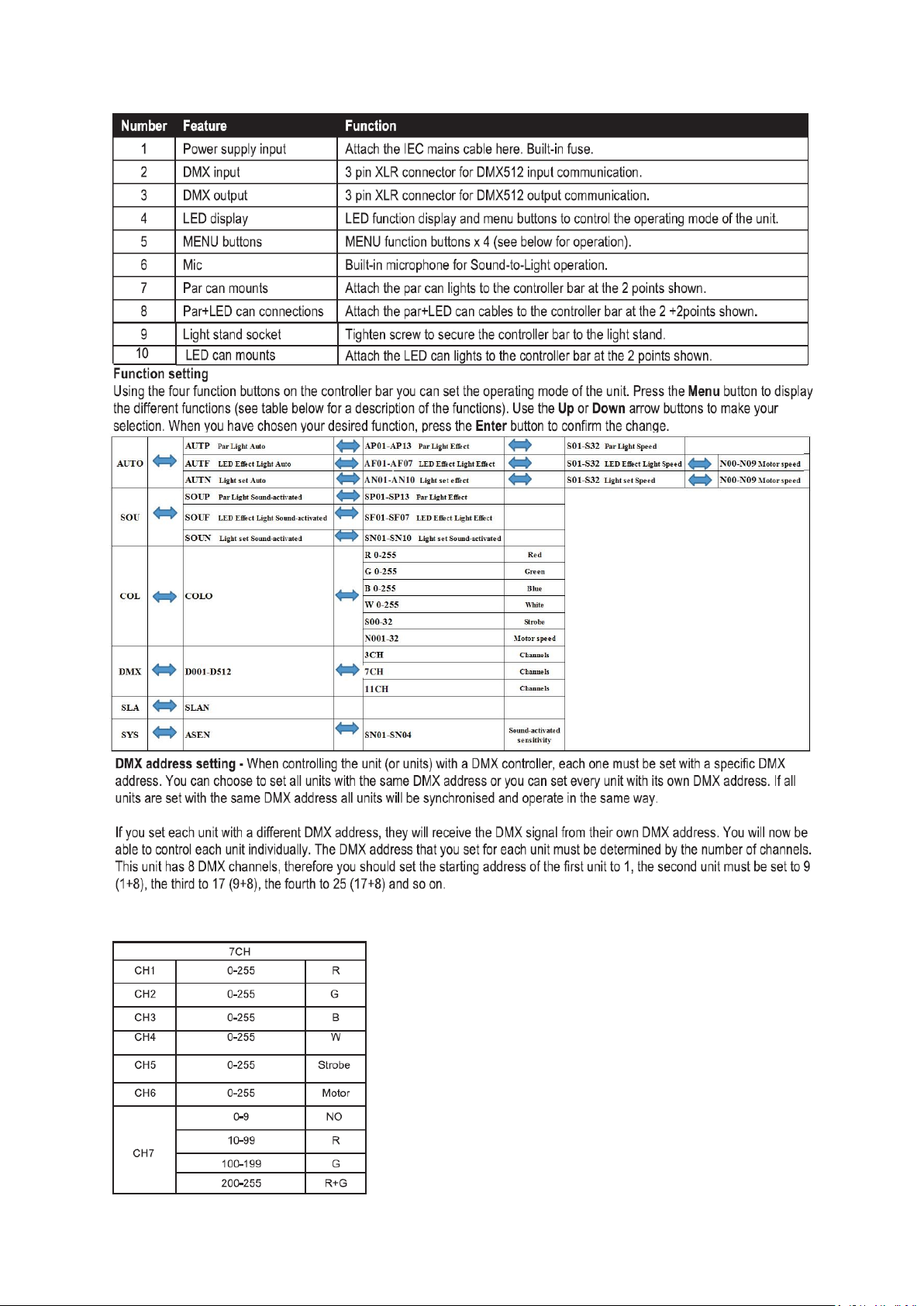

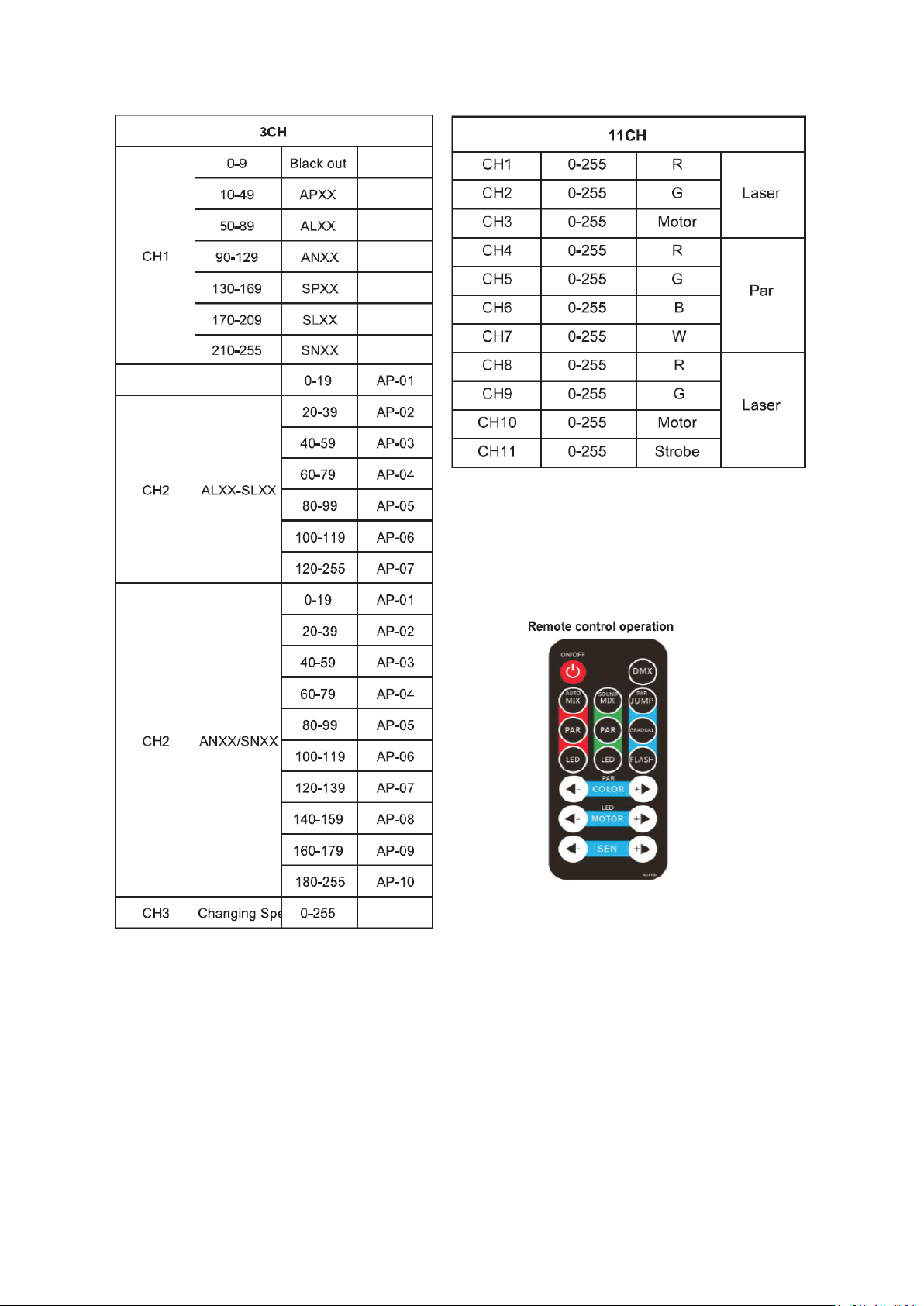

DMX CHART
Page 4
Page 5

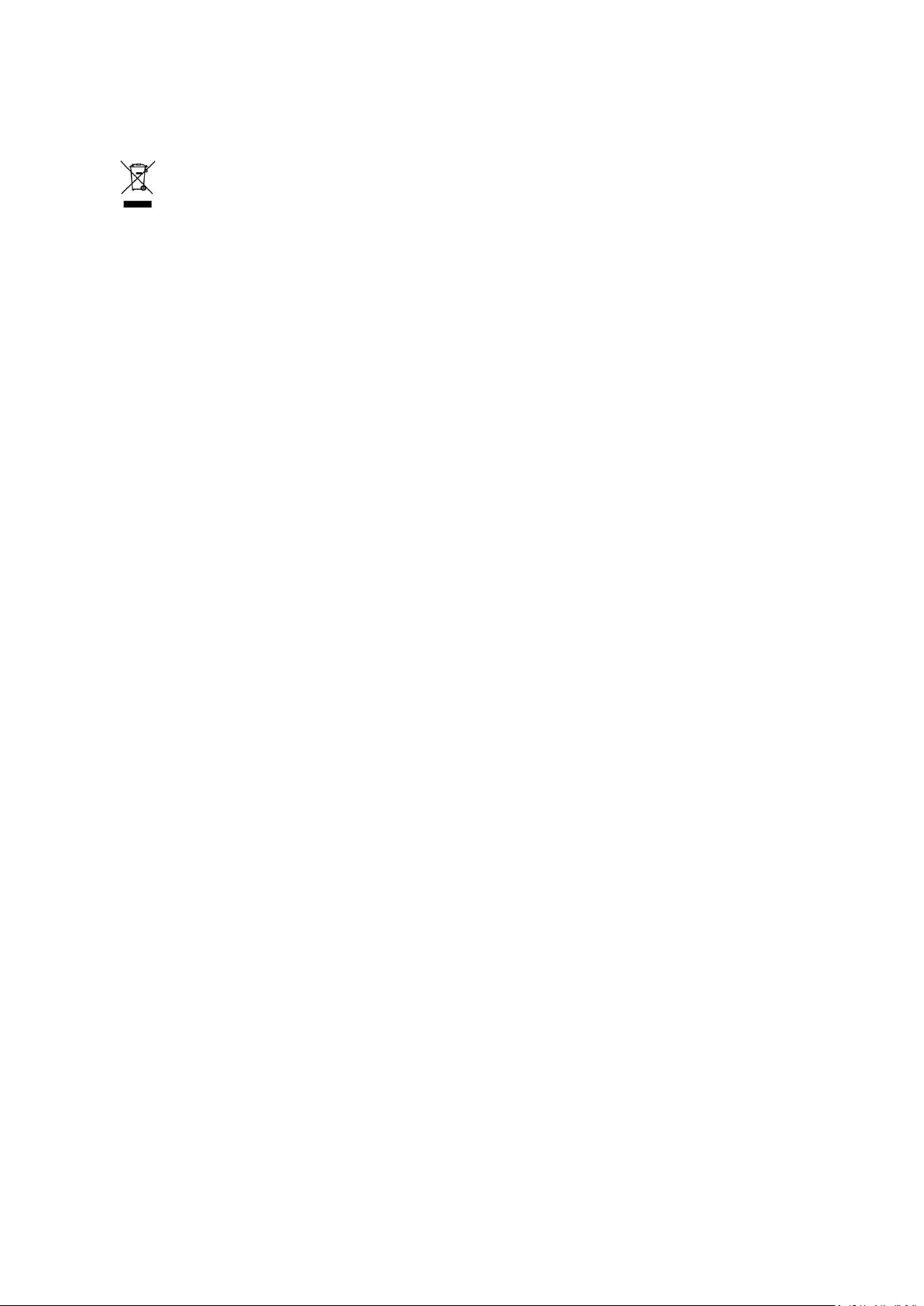

INFORMATION ABOUT USED ELECTRICAL AND ELECTRONIC EQUIPMENT
WARNING! THE DEVICE MUST NOT BE DISPOSED OF WITH HOUSEHOLD WASTE. This symbol
indicates that this product must not be disposed of with household waste, according to the
EU and your national law. In order to prevent potential damage to the environment or health,
the used product must be recycled. In accordance with current legislation, unusable electrical and
electronic devices must be collected separately at the designated facilities for recycling, acting on the
basis of applicable environmental standards.
The main goal of European and national law regulations is to reduce the amount of waste produced
from used electrical and electronic equipment, to ensure an appropriate level of collection, recovery
and recycling of used equipment, and to increase public awareness of its harmfulness to the environment, at each stage of use of electrical and electronic equipment. Therefore, it should be pointed out
that households play a key role in contributing to reuse and recovery, including recycling of used equipment. The user of electrical and electronic equipment – intended for households – is obliged to return
it to authorized collector after its use. However, it should be remembered that products classified
as electrical or electronic equipment should be disposed of at authorized collection points.
Page 6
POLSKI
UWAGA
DLA WŁASNEGO BEZPIECZEŃSTWA ZAPOZNAJ SIĘ Z TĄ INSTRUKCJĄ PRZED PIERWSZYM
WŁĄCZENIEM URZĄDZENIA.
Po otrzymaniu przesyłki ostrożnie odpakuj produkt i sprawdź zawartość opakowania. Sprawdź czy urzą-
dzenie oraz opakowanie nie zostało uszkodzone podczas transportu. Jeśli zauważysz jakiekolwiek niezgodności poinformuj o tym swojego sprzedawcę oraz kuriera w celu spisania protokołu szkody.

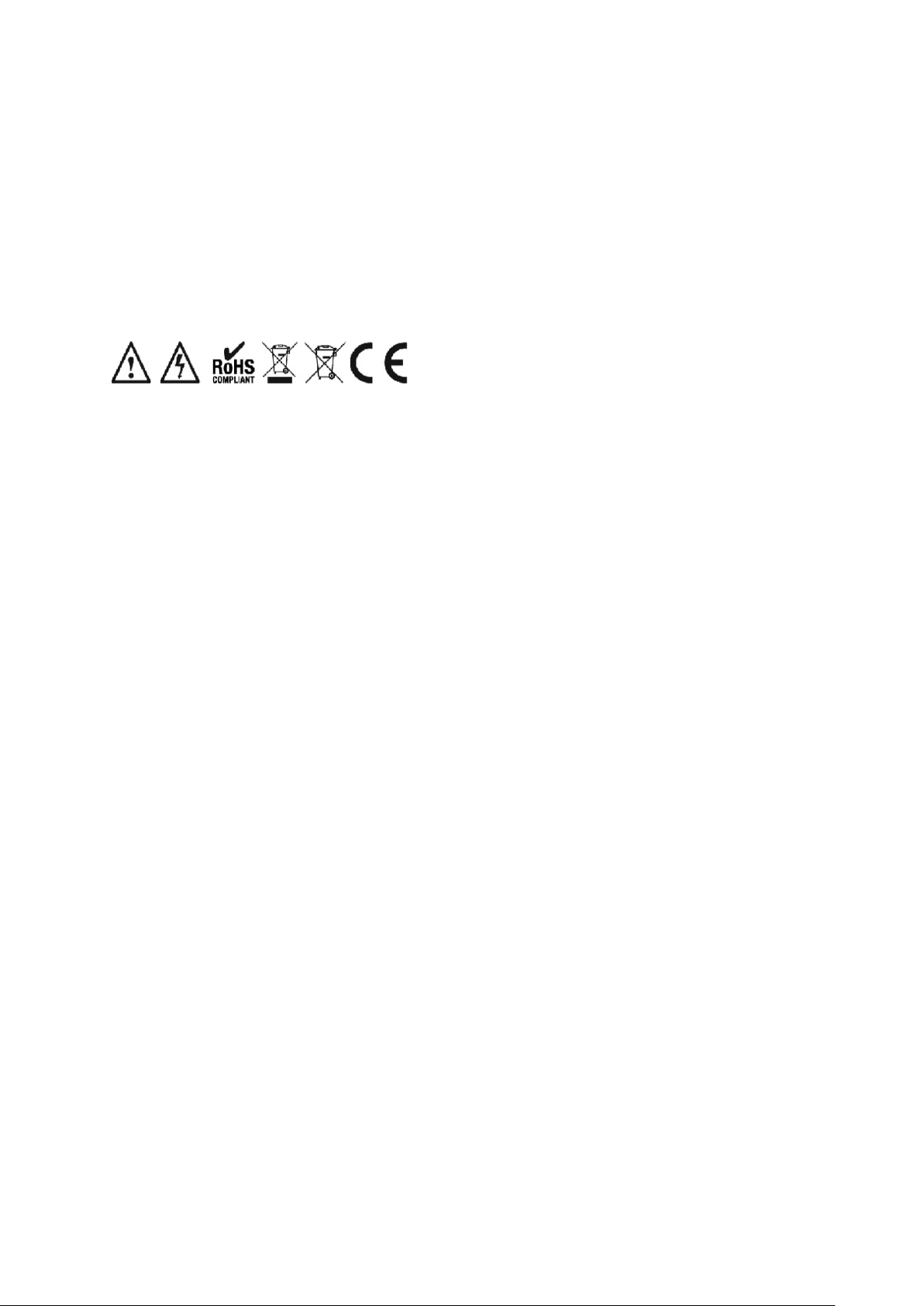

Oznaczenia producenta:
UWAGA! Nigdy nie staraj się dokonywać napraw samodzielnie. Takie działanie może prowadzić do po-
ważnego uszkodzenia urządzenia, które nie podlega gwarancji. W celu naprawy skontaktuj się z auto-
ryzowanym punktem serwisowym
W celu odpowiedniego korzystania z urządzenia przestrzegaj poniższych zasad:
Nigdy nie prowadź przewodów zasilających z innymi przewodami. Traktuj połączenia sieciowe
ze szczególną ostrożnością.
Nigdy nie usuwaj tabliczek ostrzegawczych z urządzenia.
Nigdy nie otwieraj produktu i nie dokonuj prób samodzielnych napraw.
Nie podłączaj urządzenia do rozdzielaczy dimmerowych.
Nie włączaj i wyłączaj urządzenia w krótkich odstępach czasowych, może to doprowadzić do
jego uszkodzenia.
Tylko do użytku wewnętrznego.
Trzymaj z dala od materiałów łatwopalnych.
Zawsze odłączaj zasilanie kiedy urządzenie nie jest używane przez dłuższy czas, lub przed czysz-
czeniem. Zawsze odłączaj ciągnąc za wtyczkę, nigdy za przewód.
Upewnij się, że zasilanie jest odpowiednie do tego urządzenia.
Upewnij się, ze przewód zasilający nie jest uszkodzony. Dokonuj inspekcji urządzenia regular-
nie.
Jeśli urządzenie zostało upuszczone lub posiada znaki uszkodzenia odłącz zasilanie.
Jeśli produkt został narażony na znaczne zmiany temperatury, na przykład podczas transportu,
przed podłączeniem do zasilania pozwól aż urządzenie osiągnie temperaturę otoczenia. Zgromadzona w produkcie wilgoć mogłaby doprowadzić do uszkodzenia.
Naprawy, konserwacja i czyszczenie powinny być dokonywane przez wykwalifikowany perso-
nel.
Jeśli urządzenie zacznie funkcjonować nieprawidłowo należy skontaktować się z autoryzowa-
nym punktem serwisowym.
Produkt przeznaczony do profesjonalnego użytku. Nie należy użytkować w warunkach domo-
wych. Bezpieczeństwo i odpowiedzialność za instalację urządzenia spoczywa na profesjonali-
ście, który tego dokonywał.
Nie należy przepuszczać promieni emitowanych przez urządzenie przez dodatkowe soczewki
skupiające.
Wewnątrz nie znajdują się żadne części zamienne, nie należy zdejmować obudowy urządzenia
Page 7
UŻYTKOWANIE
Urządzenie należy użytkować zgodnie z zaleceniami zawartymi w tej instrukcji. Nie przestrzeganie zasad tutaj opisanych może doprowadzić do uszkodzeń, które nie podlegają gwarancji .
Używanie niezgodnie z przeznaczeniem może doprowadzić do niebezpieczeństwa, na przykład porażenia prądem, oparzenia, pożarem.
Nie narażaj bezpieczeństwa swojego i innych, nieprawidłowa instalacja może zagrozić zdrowiu lub
życiu, oraz może spowodować uszkodzenie mienia.

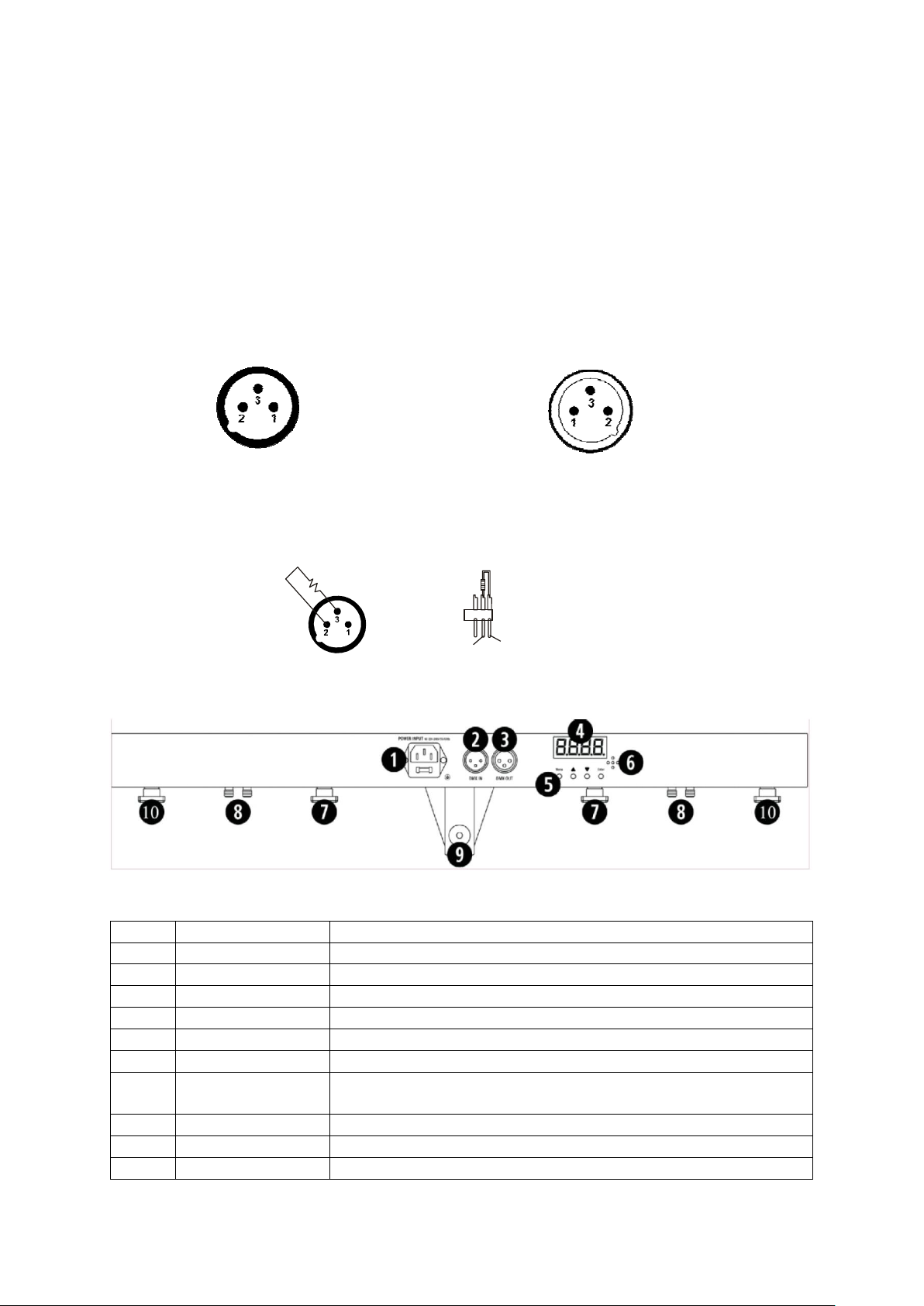

Schemat wtyczki i gniazda XLR:
Wejście DMX Wyjście DMX
Gniazdo XLR Wtyczka XLR
1- Uziemienie 1. Uziemienie
2- Sygnał (-) 2. Sygnał (-)
3- Sygnał (+) 3. Sygnał (+)
Przy połączeniu większej ilości urządzeń warto jest zastosować terminator DMX, który pomaga zapobiegać zniekształcaniu sygnału. Terminator wpinamy do ostatniego urządzenia w łańcuchu. Jest to
opornik 120 Ohm wlutowany pomiędzy pinami 2 i 3, jak na ilustracji poniżej:
Pin2 Pin3
CECHY I FUNKCJE URZĄDZENIA
Numer
Element
Funkcja
1
Gniazdo zasilania
Służy do podłączenia przewodu IEC
2
Wejście DMX
Do podłączenia przewodu sygnałowego – odbiór sygnału
3
Wyjście DMX
Do podłączenia przewodu sygnałowego – przekazanie sygnału
4
Wyświetlacz LED
Wyświetla aktualny tryb urządzenia, pomaga w obsłudze MENU
5
Przyciski funkcyjne
4 Przyciski do sterowania urządzeniem
6
Mikrofon
Wbudowany mikrofon do trybu sterowania dźwiękiem
7
Uchwyty reflekto-
rów
Uchwyty montażowe do reflektorów
8
Połączenia świateł
Przewody służące do kontroli reflektorów i efektów
9
Gniazdo statywu
Element do montażu statywu oświetleniowego
10
Uchwyty efektów
Uchwyty montażowe do efektów LED
120 ohm
Page 8

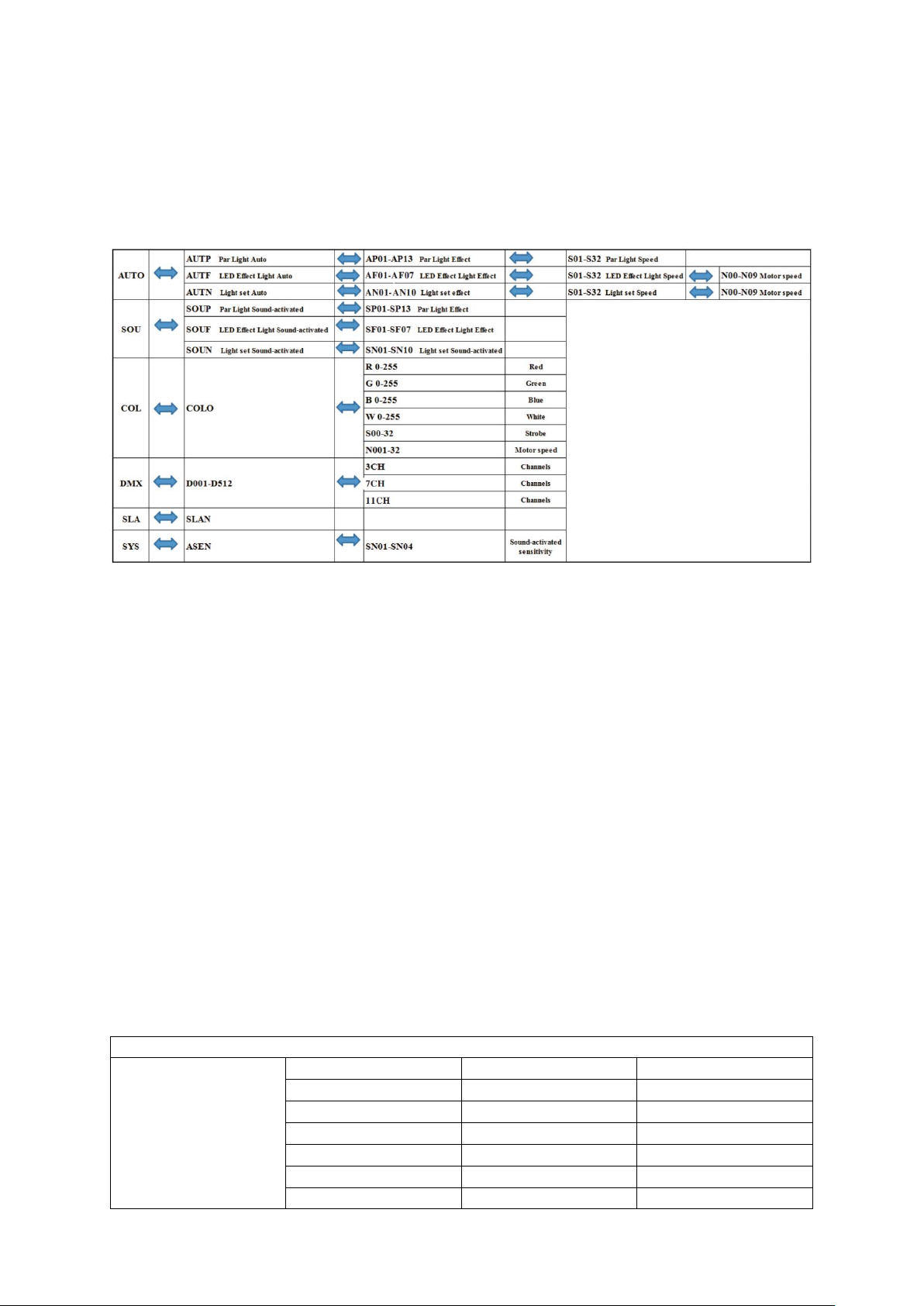

STRUKTURA MENU
Za pomocą przycisków funkcyjnych możesz operować urządzeniem. Wciśnij przycisk „MENU” aby wyświetlać poszczególne funkcje (tabela poniżej). Za pomocą przycisków „UP” i „DOWN” dokonujesz
wyboru lub zmiany parametrów. Po osiągnięciu pożądanych ustawień wciśnij „ENTER” aby je zatwierdzić.
Protokół DMX
Protokół DMX512 to międzynarodowy standard pozwalający na połączenia i sterowanie inteligentnymi
oprawami oświetleniowymi. W połączeniu DMX występuje 512 kanałów, które mogą być przypisane w
dowolnej kolejności. Urządzenie kompatybilne z protokołem DMX512 wymaga jednego lub kilku kolejnych kanałów. Użytkownik musi przypisać początkowy adres DMX, który będzie pierwszym kanałem
sterowanym przez kontroler. Jest wiele urządzeń wykorzystujących protokół DMX512, każde z nich
może wymagać innej ilości kanałów.
Wybór kanału początkowego powinien być przemyślany. Kanały urządzeń nie powinny się nakładać, w
innym przypadku urządzenia mogą nie pracować w sposób pożądany. Można jednak wpisać urządzenia
tego samego typu na ten sam kanał początkowy, będą one wtedy działać w identyczny sposób. Będą
identycznie reagować na sygnał wysyłany z kontrolera.
Urządzenia DMX są zaprojektowane aby otrzymywać sygnał poprzez szeregowe połączenie przewodem sygnałowym DMX. Połączenia następują poprzez wyjście z jednego urządzenia DMX OUT do wej-
ścia DMX IN w następnym. Kolejność połączeń nie ma znaczenia, najlepiej więc szukać najkrótszej
drogi połączenia. Używaj dwużyłowego, ekranowanego przewodu ze złączami XLR.
STRUKTURA DMX
3CH
CH1
0-9
Black out
10-49
APXX
50-89
ALXX
90-129
ANXX
130-169
SPXX
170-209
SLXX
210-255
SNXX
Page 9
CH2
ALXX-SLXX
0-19
AP-01
20-39
AP-02
40-59
AP-03
60-79
AP-04
80-99
AP-05
100-119
AP-06
120-255
AP-07
CH2
ANXX/SNXX
0-19
AP-01
20-39
AP-02
40-59
AP-03
60-79
AP-04
80-99
AP-05
100-119
AP-06
120-139
AP-07
140-159
AP-08
160-179
AP-09
180-255
AP-10
CH3
Szybkość
0-255
Wolno-szybko
7CH
CH1
0-255
Czerwony
CH2
0-255
Zielony
CH3
0-255
Niebieski
CH4
0-255
Biały
CH5
0-255
Stroboskop
CH6
0-255
Ruch
CH7
0-9
Brak funkcji
10-99
Czerwony
100-199
Zielony
200-255
Czerwony+Zielony
11CH
CH1
0-255
Czerwony
LASER
CH2
0-255
Zielony
CH3
0-255
Ruch
CH4
0-255
Czerwony
PAR
CH5
0-255
Zielony
CH6
0-255
Niebieski
CH7
0-255
Biały
CH8
0-255
Czerwony
LASER
CH9
0-255
Zielony
CH10
0-255
Ruch
CH11
0-255
Stroboskop
Page 10

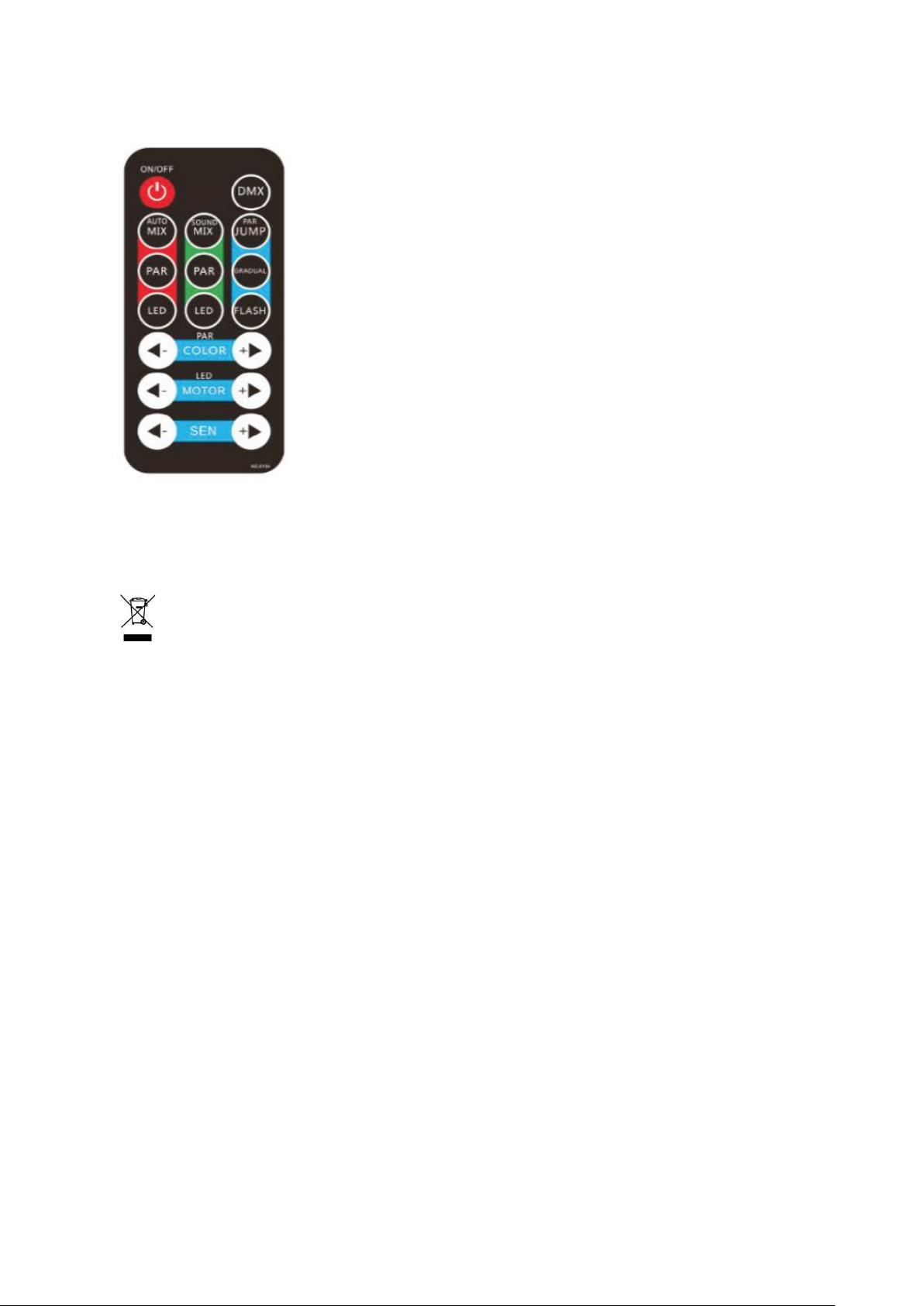

Pilot bezprzewodowy
INFORMACJA O ZUŻYTYM SPRZĘCIE ELEKTRYCZNYM I ELEKTRONICZNYM
UWAGA! URZĄDZENIA NIE WOLNO WYRZUCAĆ DO ODPADÓW DOMOWYCH. To oznaczenie
oznacza, że produkt nie może być wyrzucany razem z odpadami domowymi w całej UE. W celu
zapobiegnięcia potencjalnym szkodom dla środowiska lub zdrowia, zużyty produkt należy
poddać recyklingowi. Zgodnie z obowiązującym prawem, nie nadający się do użycia sprzęt elektryczny
i elektroniczny należy zbierać osobno, w specjalnie do tego celu wyznaczonych punktach zbierania zużytego sprzętu, celem ich przetworzenia i ponownego wykorzystania na podstawie obowiązujących
norm ochrony środowiska.
Głównym celem regulacji europejskich oraz krajowych jest ograniczenie ilości odpadów powstałych
ze zużytego sprzętu elektrycznego i elektronicznego, zapewnienie odpowiedniego poziomu jego zbierania, odzysku i recyklingu oraz zwiększenie świadomości społecznej o jego szkodliwości dla środowi-
ska naturalnego, na każdym etapie użytkowania sprzętu elektrycznego i elektronicznego. W związku
z powyższym należy wskazać, iż gospodarstwa domowe spełniają kluczową rolę w przyczynianiu się
do ponownego użycia i odzysku, w tym recyklingu zużytego sprzętu. Użytkownik sprzętu przeznaczo-
nego dla gospodarstw domowych jest zobowiązany po jego zużyciu do oddania zbierającemu zużyty
sprzęt elektryczny i elektroniczny. Należy jednak pamiętać, aby produkty należące do grupy sprzętu
elektrycznego lub elektronicznego utylizowane były w uprawnionych do tego punktach zbiórki.
