Page 1
BELKA LED DERBY PAR
INSTRUKCJA OBSŁUGI
USER MANUAL
Page 2
POLSKI
Dziękujemy za wybór naszego urządzenia. Przed rozpoczęciem użytkowania sugerujemy zapoznanie
się z tą instrukcją. Zawiera ona ważne informacje na temat bezpieczeństwa oraz ułatwia użytkowanie.

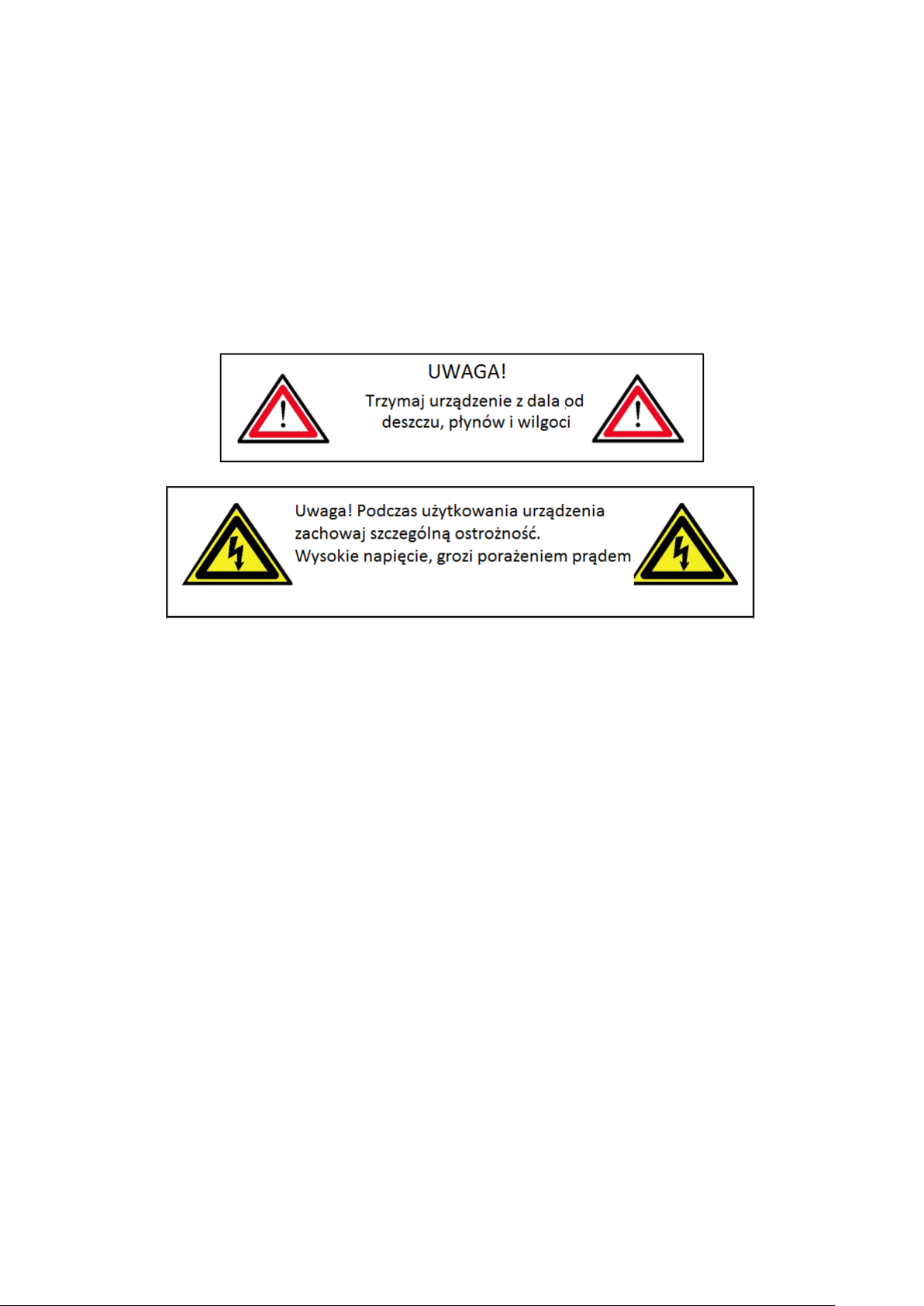

UWAGA! DLA WŁASNEGO BEZPIECZEŃSTWA ZAPOZNAJ SIĘ Z TĄ INSTRUKCJĄ PRZED
PIERWSZYM WŁĄCZENIEM URZĄDZENIA.
Po otrzymaniu przesyłki ostrożnie odpakuj produkt i sprawdź zawartość opakowania. Sprawdź czy urządzenie oraz opakowanie nie zostało uszkodzone podczas transportu. Jeśli zauważysz jakiekolwiek niezgodności poinformuj o tym swojego sprzedawcę oraz kuriera w celu spisania protokołu szkody.
UWAGA! Nigdy nie staraj się dokonywać napraw samodzielnie. Takie działanie może prowadzić do po-
ważnego uszkodzenia urządzenia, które nie podlega gwarancji. W celu naprawy skontaktuj się z auto-
ryzowanym punktem serwisowym
W celu odpowiedniego korzystania z urządzenia przestrzegaj poniższych zasad:
Nigdy nie prowadź przewodów zasilających z innymi przewodami. Traktuj połączenia sieciowe
ze szczególną ostrożnością.
Nigdy nie usuwaj tabliczek ostrzegawczych z urządzenia.
Nigdy nie otwieraj produktu i nie dokonuj prób samodzielnych napraw.
Nie podłączaj urządzenia do rozdzielaczy dimmerowych.
Nie włączaj i wyłączaj urządzenia w krótkich odstępach czasowych, może to doprowadzić do
jego uszkodzenia.
Tylko do użytku wewnętrznego.
Trzymaj z dala od materiałów łatwopalnych.
Zawsze odłączaj zasilanie kiedy urządzenie nie jest używane przez dłuższy czas, lub przed czysz-
czeniem. Zawsze odłączaj ciągnąc za wtyczkę, nigdy za przewód.
Upewnij się, że zasilanie jest odpowiednie do tego urządzenia.
Upewnij się, ze przewód zasilający nie jest uszkodzony. Dokonuj inspekcji urządzenia regular-
nie.
Jeśli urządzenie zostało upuszczone lub posiada znaki uszkodzenia odłącz zasilanie.
Jeśli produkt został narażony na znaczne zmiany temperatury, na przykład podczas transportu,
przed podłączeniem do zasilania pozwól aż urządzenie osiągnie temperaturę otoczenia. Zgromadzona w produkcie wilgoć mogłaby doprowadzić do uszkodzenia.
Page 3
Naprawy, konserwacja i czyszczenie powinny być dokonywane przez wykwalifikowany perso-
nel.
Jeśli urządzenie zacznie funkcjonować nieprawidłowo należy skontaktować się z autoryzowa-
nym punktem serwisowym.
Produkt przeznaczony do profesjonalnego użytku. Nie należy użytkować w warunkach domo-
wych. Bezpieczeństwo i odpowiedzialność za instalację urządzenia spoczywa na profesjonaliście, który tego dokonywał.
Nie należy przepuszczać promieni emitowanych przez urządzenie przez dodatkowe soczewki
skupiające.
Wewnątrz nie znajdują się żadne części zamienne, nie należy zdejmować obudowy urządzenia.
UŻYTKOWANIE
Urządzenie należy użytkować zgodnie z zaleceniami zawartymi w tej instrukcji. Nie przestrzeganie zasad tutaj opisanych może doprowadzić do uszkodzeń, które nie podlegają gwarancji .
Używanie niezgodnie z przeznaczeniem może doprowadzić do niebezpieczeństwa, na przykład porażenia prądem, oparzenia, pożarem.
Nie narażaj bezpieczeństwa swojego i innych, nieprawidłowa instalacja może zagrozić zdrowiu lub życiu, oraz może spowodować uszkodzenie mienia.
BELKA LED DERBY PAR – WPROWADZENIE
Kompaktowy zestaw oświetleniowy, w całości mieszczący się w jednym opakowaniu. W zestawie znajduje się wytrzymały statyw, wygodna torba, pilot bezprzewodowy, 2 wielokolorowe reflektory oraz
dwa efekty oświetleniowe podłączone na stałe do belki z zasilaniem. Bardzo małe rozmiary i niska waga
pozwalają na łatwy transport. Urządzenie można kontrolować za pomocą sterownika DMX, pilota lub
ręcznie panelem sterowania. Urządzenie działa w trybach kolorów, automatycznym i sterowania
dźwiękiem.
Źródło światła: 2x par 3x3W RGB + 2x derby 4x3W (RGBW)
Kąt świecenia (pary): 25o
Kanały DMX: 3/6/15
Tryby pracy: auto, sound, master/slave, DMX, sterowanie pilotem
Dimmer: 0-100%
Kontrola manualna: 4 przyciski do sterowania + wyświetlacz
Złącza DMX: 3-pin XLR in/out
Złącze wejścia zasilania: IEC
Regulowana wysokość statywu: tak
Zużycie energii: 60W
Zasilanie: AC 110-220V, 50/60Hz
Bezpiecznik: F3A
Wymiary (bez statywu): 20 x 75 x 16,5 cm
Waga: 5,7 kg
Page 4

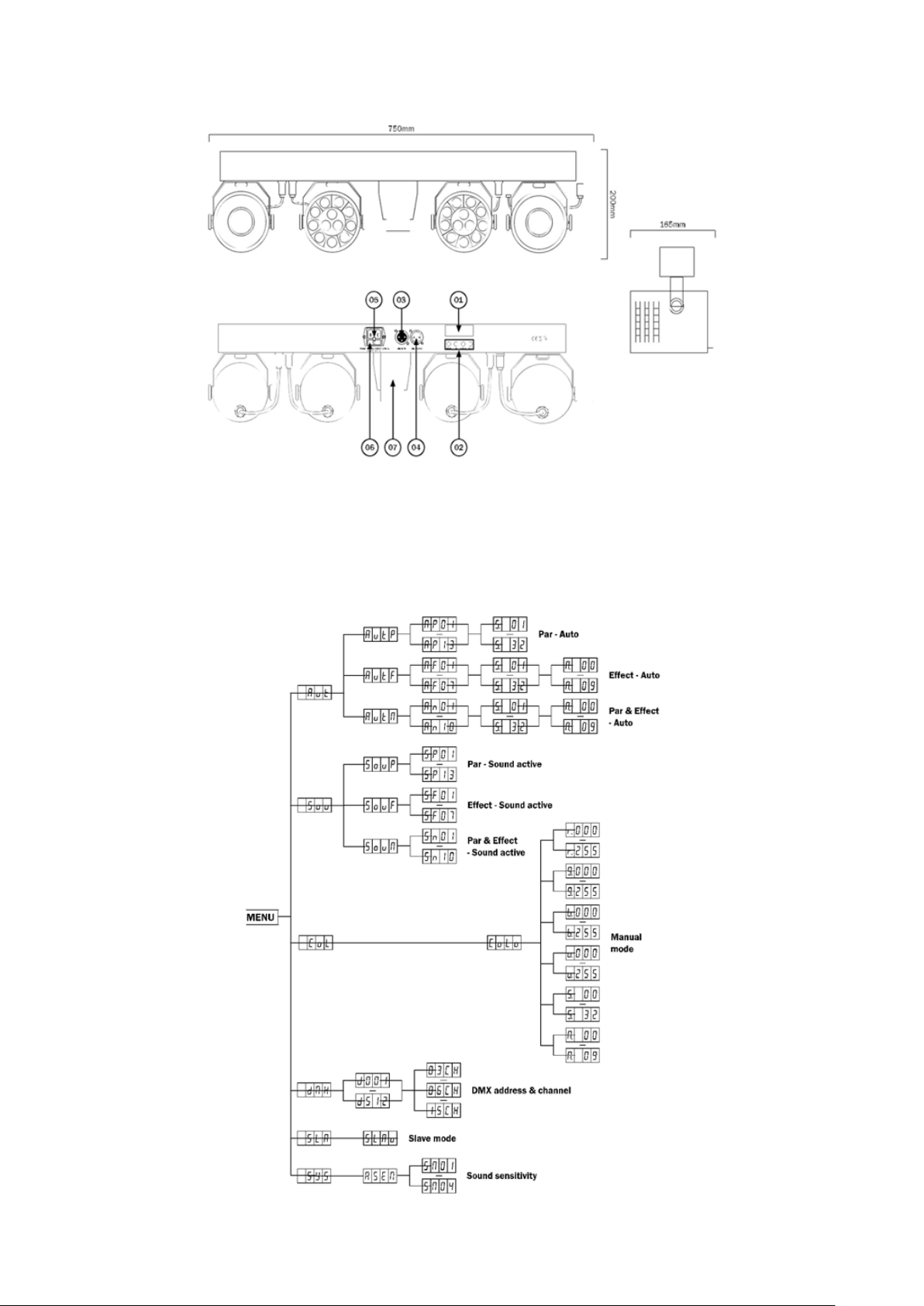

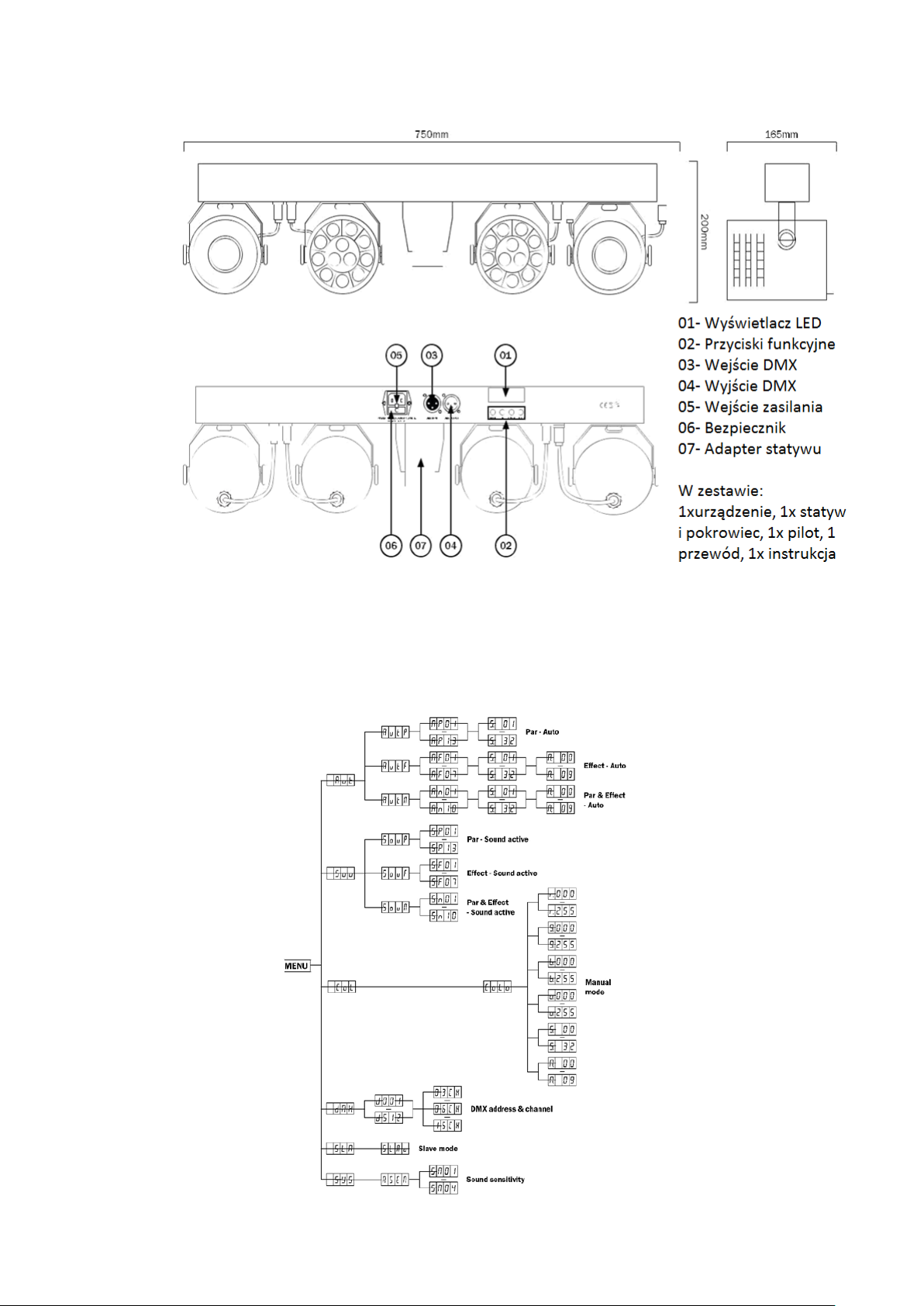

Uwaga wykres poglądowy, rzeczywisty wygląd może się różnić.
STRUKTURA MENU
Page 5
TRYB DMX
Użytkowanie tego trybu daje użytkownikowi dużą elastyczność pod względem ustawiania własnych
kolorów i tworzenia własnego show. W tym trybie sterować możesz całą belką, lub każdym urządze-
niem z osobna.
Aby przejść do ustawień adresu DMX wciśnij przycisk „MENU” z tyłu urządzenia aż na wyświetlaczu
pojawi się „dnH”. Teraz wciśnij „ENTER”, przyciskami „UP” i „DOWN” możesz ustawić pożądany adres
DMX. Zatwierdź ustawienia przyciskiem „ENTER”, przejdziesz do wyboru trybu DMX 3, 6 lub 15 kanałów. Wciśnij „ENTER” aby zatwierdzić wybór.
TRYB 3 KANAŁY
Kanał
Wartość
Funkcja
CH1
000-009
Brak Funkcji
010-0049
APXX – Auto PAR
050-089
AFXX – Auto Efektów
090-129
ANXX – Auto PAR i Efektów
130-169
SPXX – Sound PAR
170-209
SFXX – Sound Efektów
210-255
SNXX – Sound PAR i Efektów
CH2
000-019
AP01/SP01
W przypadku gdy na kanale CH1
jest ustawiona wartość 010-049
lub 130-169
020-039
AP02/SP02
040-059
AP03/SP03
060-079
AP04/SP04
080-099
AP05/SP05
100-119
AP06/SP06
120-139
AP07/SP07
140-159
AP08/SP08
160-179
AP09/SP09
180-199
AP10/SP10
200-219
AP11/SP11
220-239
AP12/SP12
240-255
AP13/SP13
CH2
020-039
AF02/SF02
W przypadku gdy na kanale CH1
jest ustawiona wartość 050-089
lub 170-209
040-059
AF03/SF03
060-079
AF04/SF04
080-099
AF05/SF05
100-119
AF06/SF06
120-255
AF07/SF07
CH2
000-019
AN01/SN01
W przypadku gdy na kanale CH1
jest ustawiona wartość 090-129
lub 210-255
020-039
AN02/SN02
040-059
AN03/SN03
060-079
AN04/SN04
080-099
AN05/SN05
100-119
AN06/SN06
120-139
AN07/SN07
140-159
AN08/SN08
160-179
AN09/SN09
180-255
AN10/SN10
CH3
000-255
Regulacja szybkości
Page 6
TRYB 6 KANAŁÓW
Kanał
Wartość
Funkcja
CH1
000-255
Czerwony
CH2
000-255
Zielony
CH3
000-255
Niebieski
CH4
000-255
Biały
CH5
000-255
Stroboskop
CH6
000-255
Szybkość
TRYB 15 KANAŁÓW
KANAŁ
WARTOŚĆ
FUNKCJA
CH1
000-255
Czerwony
Efekt 1
CH2
000-255
Zielony
CH3
000-255
Niebieski
CH4
000-255
Biały
CH5
000-255
Ruchy
CH6
000-255
Czerwony
PAR 1 i 2
CH7
000-255
Zielony
CH8
000-255
Niebieski
CH9
000-255
Biały
CH10
000-255
Czerwony
Efekt 2
CH11
000-255
Zielony
CH12
000-255
Niebieski
CH13
000-255
Biały
CH14
000-255
Ruchy
CH15
000-255
Stroboskop
Tryb MASTER/SLAVE
Aby ustawić urządzenie w tryb slave wciskaj przycisk „MENU” aż na wyświetlaczu pojawić się napis
„SLA”. Wciśnij „ENTER” na wyświetlaczu pojawi się „SLAu”, zatwierdź przyciskiem „ENTER”. W tym trybie urządzenie będzie odbierało sygnał wysyłany przez urządzenie w trybie master.
Upewnij się, że wszystkie urządzenia slave mają ten sam adres DMX co urządzenie master.
Tryb AUTO
Aby przejść do trybu auto wciskaj przycisk „MENU” aż na wyświetlaczu pojawi się napis „Auto”. Teraz
wciśnij „ENTER” i używaj przycisków „UP” i „DOWN” aby wybrać pomiędzy „AutP” (auto PAR). „AutF”
(auto efekt) i „Autn” (auto PAR i efekt). Zatwierdź przyciskiem „ENTER” i przejdź do wyboru programu
automatycznego: AP/AF/An. Po kolejnym wciśnięciu przycisku „ENTER” przejdziesz do ustawienia szybkości programu S.00~S.32, a następne do ustawienia szybkości ruchów efektu n.00~n.09. Wciśnij przycisk „ENTER” aby zapisać ustawienia.
Page 7
Tryb SOUND
Aby wejść do trybu sterowania dźwiękiem wciskaj przycisk „MENU” aż na wyświetlaczu pojawi się komunikat „Sou”. Wciśnij przycisk „ENTER” i wybierz przyciskami „UP” i „DOWN” odpowiedni efekt SouP
(PAR sound), SouF (efekt sound), Soun (PAR i efekt sound). Zatwierdź przyciskiem „ENTER” i przejdź do
wyboru sterowanego programu SP/SF/Sn. Zatwierdź swój wybór przyciskiem „ENTER”.
Aby ustawić odpowiednią czułość mikrofonu wciskaj przycisk „MENU” aż wyświetlacz pokaże „SYS”.
Wciśnij przycisk „ENTER”, na wyświetlaczu pojawi się „ASEN”, ponownie wciśnij „ENTER” i przyciskami
„UP” i „DOWN” wybierz czułość pomiędzy Sn.01~Sn.04. Wciśnij przycisk „ENTER” aby zapisać ustawie-
nia.
Tryb MANUAL
Aby przejść do trybu ręcznego wciskaj przycisk „MENU” aż wyświetlacz pokaże „CoL”. Wciśnij przycisk
„ENTER”, na wyświetlaczu pojawi się „CoLo”, ponownie wciśnij „ENTER” i użyj przycisków „UP”
i „DOWN” aby dostosować wartość danego koloru r.000-r.255 (czerwony), G (zielony), b (niebieski)
i U (biały). Wciśnij „ENTER” aby zatwierdzić zmiany i przejść do ustawienia stroboskopu w zakreie S.00S.32. Następnie wciśnij przycisk „ENTER” i zatwierdź zmiany. Ostatnim krokiem jest ustawienie szybkości ruchu efektów N.00-N.09.

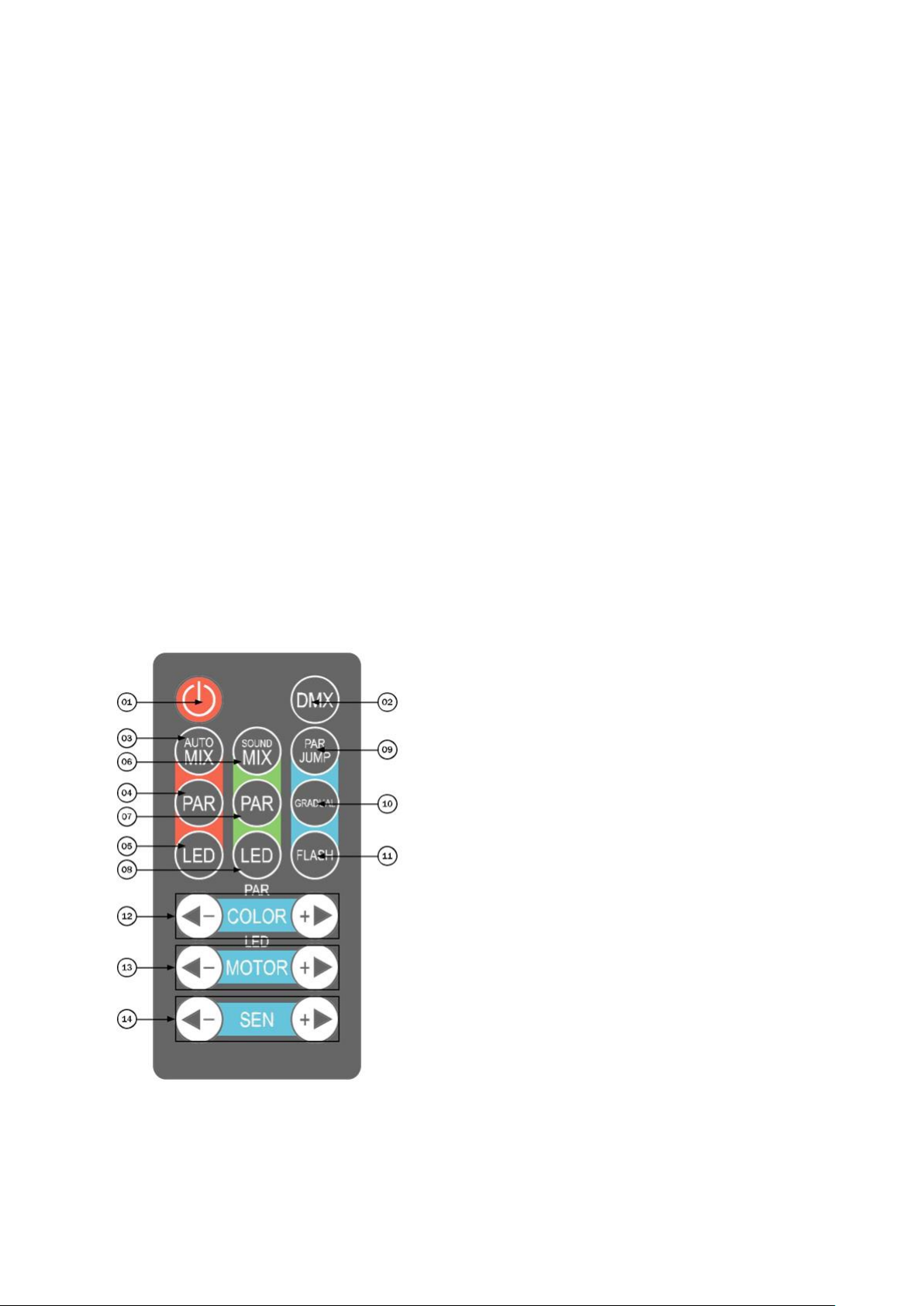

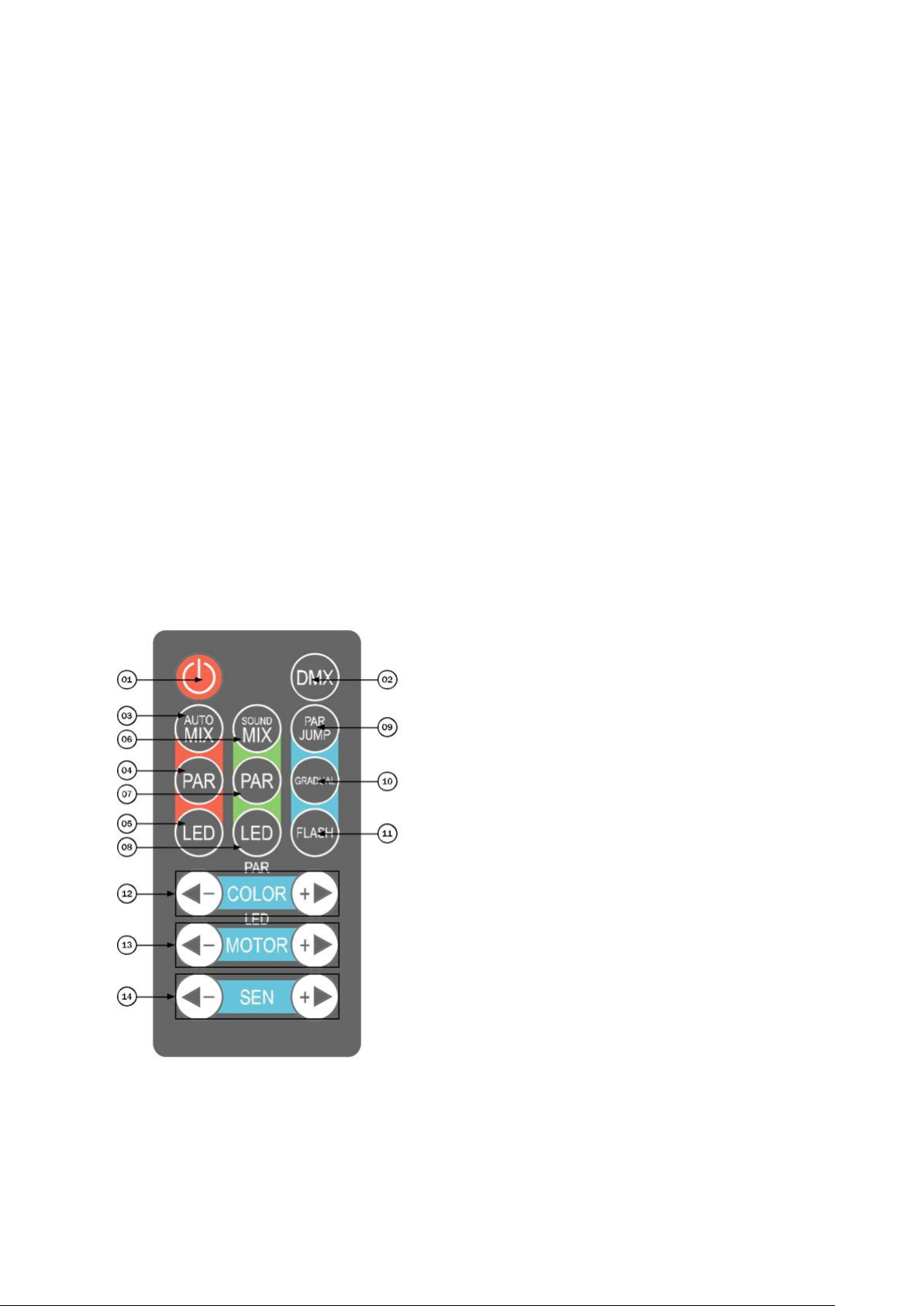

Funkcje pilota
01. Włączenie/Wyłączenie diod (tryb Blackout)
02. Przełącza urządzenie w tryb DMX (kliknij raz,
aby ustawić tryb 3CH, dwukrotnie dla trybu 6CH)
03. Uruchamia tryby automatyczne PAR i efektów
04. Uruchamia tryby automatyczne PAR
05. Uruchamia tryby automatyczne efektów
06. Tryb sound PAR i efektów
07. Tryb sound PAR
08. Tryb sound efektów
09. Uruchamia zmianę kolorów (tylko PAR), użyj
(12) aby ustawić szybkość
10. Uruchamia color fade (tylko PAR), użyj (12)
aby ustawić szybkość
11. Uruchamia stroboskop (tylko PAR), użyj (12)
aby ustawić szybkość
12. Ustawia szybkość za pomocą przycisków + i –
13. Ustawia szybkość ruchu efektów
14. Ustawia czułość mikrofonu
Page 8
Protokół DMX
Protokół DMX512 to międzynarodowy standard pozwalający na połączenia i sterowanie inteligentnymi
oprawami oświetleniowymi. W połączeniu DMX występuje 512 kanałów, które mogą być przypisane w
dowolnej kolejności. Urządzenie kompatybilne z protokołem DMX512 wymaga jednego lub kilku kolejnych kanałów. Użytkownik musi przypisać początkowy adres DMX, który będzie pierwszym kanałem
sterowanym przez kontroler. Jest wiele urządzeń wykorzystujących protokół DMX512, każde z nich
może wymagać innej ilości kanałów.
Wybór kanału początkowego powinien być przemyślany. Kanały urządzeń nie powinny się nakładać, w
innym przypadku urządzenia mogą nie pracować w sposób pożądany. Można jednak wpisać urządzenia
tego samego typu na ten sam kanał początkowy, będą one wtedy działać w identyczny sposób. Będą
identycznie reagować na sygnał wysyłany z kontrolera.
Urządzenia DMX są zaprojektowane aby otrzymywać sygnał poprzez szeregowe połączenie przewodem sygnałowym DMX. Połączenia następują poprzez wyjście z jednego urządzenia DATA OUT do wejścia DATA IN w następnym. Kolejność połączeń nie ma znaczenia, najlepiej więc szukać najkrótszej
drogi połączenia. Używaj dwużyłowego, ekranowanego przewodu ze złączami XLR.

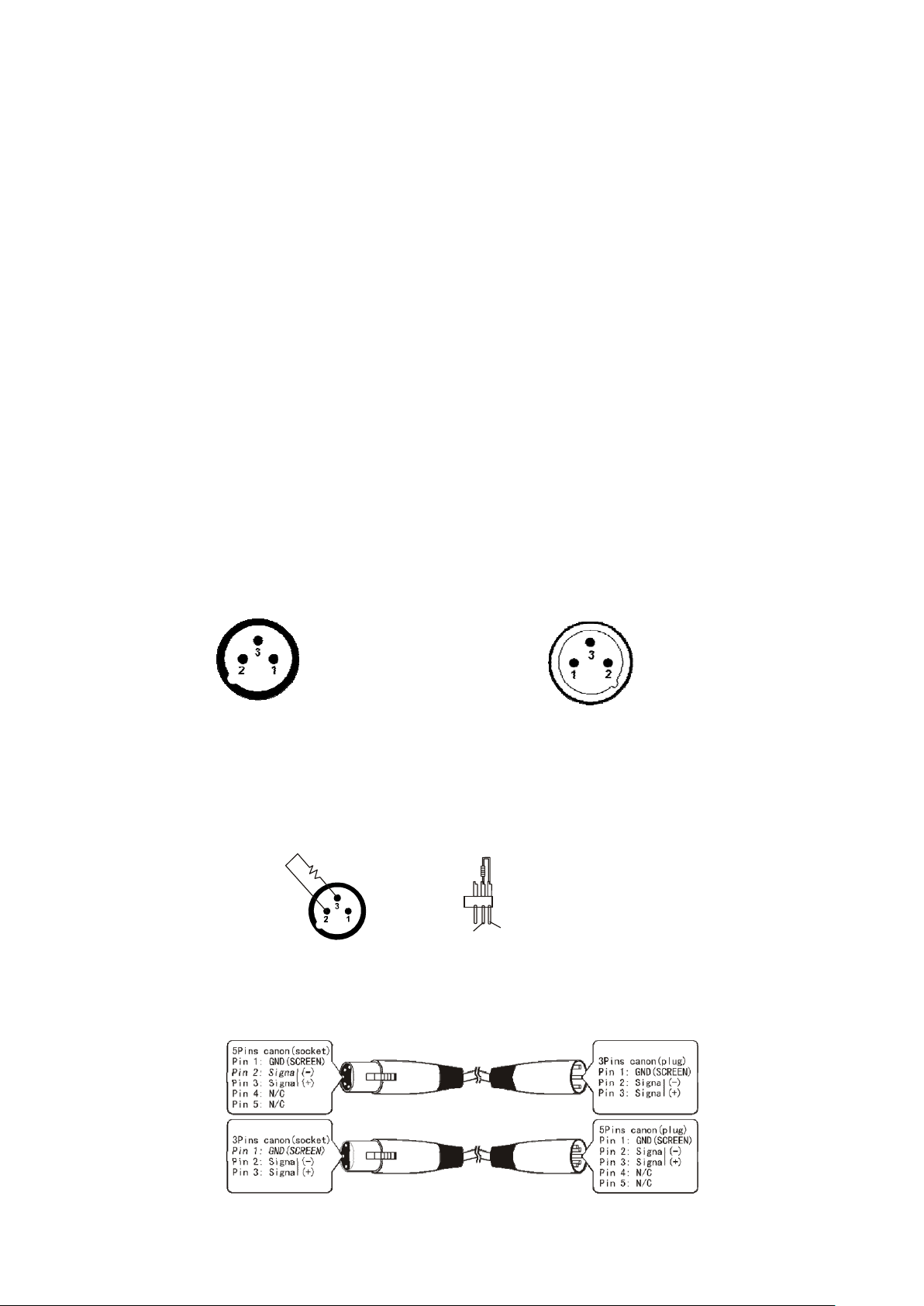

Schemat wtyczki i gniazda XLR:
Wejście DMX Wyjście DMX
Gniazdo XLR Wtyczka XLR
1- Uziemienie 1. Uziemienie
2- Sygnał (-) 2. Sygnał (-)
3- Sygnał (+) 3. Sygnał (+)
Przy połączeniu większej ilości urządzeń warto jest zastosować terminator DMX, który pomaga zapobiegać zniekształcaniu sygnału. Terminator wpinamy do ostatniego urządzenia w łańcuchu. Jest to
opornik 120 Ohm wlutowany pomiędzy pinami 2 i 3, jak na ilustracji poniżej:
Pin2 Pin3
W przypadku chęci połączenia z urządzeniami wykorzystującymi złącza 5 pinowe należy użyć adaptera:
120 ohm
Page 9

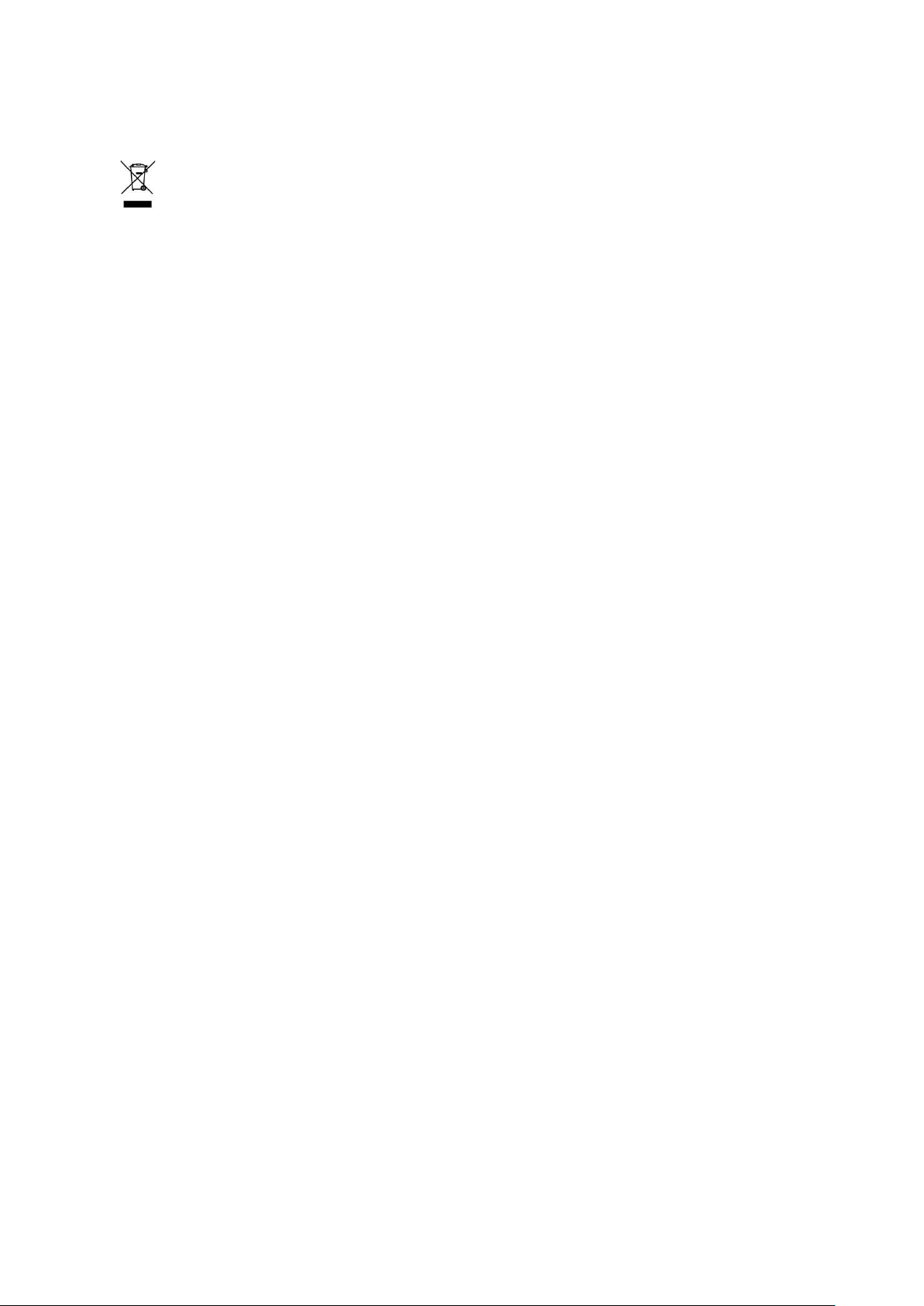

INFORMACJA O ZUŻYTYM SPRZĘCIE ELEKTRYCZNYM I ELEKTRONICZNYM
UWAGA! URZĄDZENIA NIE WOLNO WYRZUCAĆ DO ODPADÓW DOMOWYCH. To oznaczenie
oznacza, że produkt nie może być wyrzucany razem z odpadami domowymi w całej UE. W celu
zapobiegnięcia potencjalnym szkodom dla środowiska lub zdrowia, zużyty produkt należy
poddać recyklingowi. Zgodnie z obowiązującym prawem, nie nadający się do użycia sprzęt elektryczny
i elektroniczny należy zbierać osobno, w specjalnie do tego celu wyznaczonych punktach zbierania zu-
żytego sprzętu, celem ich przetworzenia i ponownego wykorzystania na podstawie obowiązujących
norm ochrony środowiska.
Głównym celem regulacji europejskich oraz krajowych jest ograniczenie ilości odpadów powstałych
ze zużytego sprzętu elektrycznego i elektronicznego, zapewnienie odpowiedniego poziomu jego zbierania, odzysku i recyklingu oraz zwiększenie świadomości społecznej o jego szkodliwości dla środowiska naturalnego, na każdym etapie użytkowania sprzętu elektrycznego i elektronicznego. W związku
z powyższym należy wskazać, iż gospodarstwa domowe spełniają kluczową rolę w przyczynianiu się
do ponownego użycia i odzysku, w tym recyklingu zużytego sprzętu. Użytkownik sprzętu przeznaczo-
nego dla gospodarstw domowych jest zobowiązany po jego zużyciu do oddania zbierającemu zużyty
sprzęt elektryczny i elektroniczny. Należy jednak pamiętać, aby produkty należące do grupy sprzętu
elektrycznego lub elektronicznego utylizowane były w uprawnionych do tego punktach zbiórki.
Page 10
ENGLISH
Thank you for choosing our device. Before using it, we suggest you read this manual. It contains important safety information and makes it easy to use.
WARNING! FOR YOUR OWN SAFETY, READ THIS MANUAL BEFORE TURNING ON THE DE-
VICE FOR THE FIRST TIME.
When you receive the shipment, carefully unpack the product and check the contents of the package.
Check whether the device and packaging has not been damaged during transport. If you notice any
discrepancies inform your seller and the courier to write a damage report.
Warning! Never try to make repairs yourself. Such action may lead to serious damage to the device,
which is not covered by the warranty. Contact an authorized service center for repairs.
In order to use the device properly, observe the following rules:
Never run power cables with other cables. Treat power connections with special care.
Never remove warning labels from the device.
Never open the product or attempt repairs yourself.
Do not connect the device to dimmers.
Do not turn the device on and off in short intervals, this may damage it.
For indoor use only.
Keep away from flammable materials.
Always disconnect the power when the device is not used for a long time, or before cleaning.
Always disconnect by pulling the plug, never by the cable.
Make sure that the power supply is suitable for the device.
Make sure the power cable is not damaged. Inspect the device regularly.
If the device has been dropped or has signs of damage, disconnect the power supply.
If the product has been exposed to significant temperature changes, for example during
transport, allow the device to reach ambient temperature before connecting it to the power
supply. Accumulated moisture in the product could lead to damage.
Repairs, maintenance and cleaning should be carried out by qualified personnel.
If the device starts to malfunction, please contact an authorized service center.
This product is intended for professional use. Do not use in a domestic environment. Safety
and responsibility for the installation of the device rests with the professional who performed
it.
Page 11
Do not pass the beams emitted by the device through additional focusing lenses.
There are no spare parts inside, do not remove the housing of the device.
DEVICE OPERATION
Use the device in accordance with the recommendations in this manual. Failure to follow the rules
described here may lead to damage, which is not subject to warranty. Misuse may lead to dangers,
such as electric shock, burns, fire. Do not jeopardize the safety of yourself and others, improper installation may endanger health or life, and may cause damage to property.
BELKA LED DERBY PAR – INTRODUCTION
Compact lighting kit that fits entirely in one package. The set includes a sturdy stand, a convenient bag,
a wireless remote, 2 multicolor spotlights and two lighting effects permanently connected to a powered bar. The very small size and low weight allow for easy transportation. The unit can be controlled
by DMX controller, remote or manually with a control panel. The unit operates in color, automatic and
sound control modes.
Light source: 2x par 3x3W RGB + 2x derby 4x3W (RGBW)
Beam angle (pars): 25o
DMX channels: 3/6/15
Operation modes: auto, sound, master/slave, DMX, remote control
Dimmer: 0-100%
Manual control: 4 buttons + display
DMX connectors: 3-pin XLR in/out
Power input connector: IEC
Adjustable stand height: yes
Power consumption: 60W
Power supply: AC 110-220V, 50/60Hz
Fuse: F3A
Dimensions (wihtout stand): 20 x 75 x 16.5 cm
Weight: 5.7 kg
Included: stand, bag, remote, power cable, manual
DEVICE DESIGN
As shown below:
01 – LED display
02 – Function buttons
03 – DMX input
04 – DMX output
05 – Power input
06 – Fuse
07 – Stand adapter
Page 12
Note: illustrative graphic, the actual appearance may vary.
MENU STRUCTURE
Page 13
DMX MODE
Using this mode gives the user a lot of flexibility in terms of setting your own colors and creating your
own show. In this mode you can control the entire bar, or each device individually.
To go to the DMX address setting, press the "MENU" button on the back of the unit until "dnH" appears
on the display. Now press "ENTER", with "UP" and "DOWN" buttons you can set the desired DMX address. Confirm the setting with "ENTER" button, you will go to select DMX mode – 3, 6 or 15 channels.
Press "ENTER" to confirm the selection.
3-CHANNEL MODE
Channel
Value
Function
CH1
000-009
No function
010-0049
APXX – Auto PAR
050-089
AFXX – Auto effects
090-129
ANXX – Auto PAR and effects
130-169
SPXX – Sound PAR
170-209
SFXX – Sound effects
210-255
SNXX – Sound PAR and effects
CH2
000-019
AP01/SP01
When the CH1 channel is set to
010-049 or 130-169
020-039
AP02/SP02
040-059
AP03/SP03
060-079
AP04/SP04
080-099
AP05/SP05
100-119
AP06/SP06
120-139
AP07/SP07
140-159
AP08/SP08
160-179
AP09/SP09
180-199
AP10/SP10
200-219
AP11/SP11
220-239
AP12/SP12
240-255
AP13/SP13
020-039
AF02/SF02
When CH1 channel is set to
050-089 or 170-209
040-059
AF03/SF03
060-079
AF04/SF04
080-099
AF05/SF05
100-119
AF06/SF06
120-255
AF07/SF07
000-019
AN01/SN01
When CH1 channel is set to
090-129 or 210-255
020-039
AN02/SN02
040-059
AN03/SN03
060-079
AN04/SN04
080-099
AN05/SN05
100-119
AN06/SN06
120-139
AN07/SN07
140-159
AN08/SN08
160-179
AN09/SN09
180-255
AN10/SN10
CH3
000-255
Speed adjustment
Page 14
6-CHANNEL MODE
Channel
Value
Function
CH1
000-255
Red
CH2
000-255
Green
CH3
000-255
Blue
CH4
000-255
White
CH5
000-255
Strobe
CH6
000-255
Speed
15-CHANNEL MODE
Channel
Value
Function
CH1
000-255
Red
Effect 1
CH2
000-255
Green
CH3
000-255
Blue
CH4
000-255
White
CH5
000-255
Movements
CH6
000-255
Red
PAR 1 i 2
CH7
000-255
Green
CH8
000-255
Blue
CH9
000-255
White
CH10
000-255
Red
Effect 2
CH11
000-255
Green
CH12
000-255
Blue
CH13
000-255
White
CH14
000-255
Movements
CH15
000-255
Strobe
MASTER/SLAVE mode
To set the device into slave mode, press "MENU" button until "SLA" appears on the display. Press "ENTER" the display will show "SLAu", confirm with "ENTER" button. In this mode, the device will receive
the signal sent by the device in master mode.
Make sure all slave devices have the same DMX address as the master device.
AUTO mode
To enter auto mode, press the "MENU" button until the display shows "Auto". Now press "ENTER" and
use the "UP" and "DOWN" buttons to choose between "AutP" (auto PAR). "AutF" (auto effect) and
"Autn" (auto PAR and effect). Confirm with the "ENTER" button and proceed to the auto program selection: AP/AF/An. Press the "ENTER" button again to move to the program speed setting S.00~S.32,
and next to the effect movement speed setting n.00~n.09. Press the "ENTER" button to save the settings.
Page 15
SOUND mode
To enter the sound control mode, press the "MENU" button until "Sou" appears on the display. Press
the "ENTER" button and select the desired effect SouP (PAR sound), SouF (sound effect), Soun (PAR
and sound effect) with the "UP" and "DOWN" buttons. Confirm with the "ENTER" button and proceed
to the selection of the controlled SP/SF/Sn program. Confirm your selection with the "ENTER" button.
To set the desired microphone sensitivity, press the "MENU" button until the display shows "SYS".
Press the "ENTER" button, the display will show "ASEN", press "ENTER" again and use the "UP" and
"DOWN" buttons to select the sensitivity between Sn.01~Sn.04. Press the "ENTER" button to save the
settings.
MANUAL mode
To enter manual mode, press the "MENU" button until the display shows "CoL". Press the "ENTER"
button, the display will show "CoLo", press "ENTER" again and use the "UP" and "DOWN" buttons to
adjust the value of a particular color r.000-r.255 (red), G (green), b (blue) and U (white). Press "ENTER"
to confirm the changes and proceed to setting the strobe in the range S.00-S.32. Then press the "ENTER" button and confirm the changes. The last step is to set the effect movement speed N.00-N.09.
Remote features
01. Switching on/off the LEDs (Blackout mode)
02. Switches the device to DMX mode (click once
to set 3CH, mode twice for 6CH mode)
03. Activates automatic PAR and effects modes
04. Activates automatic PAR modes
05. Activates automatic effects modes
06. PAR and effects sound mode
07. PAR sound mode
08. Effects sound mode
09. Triggers color change (PAR only), use (12) to
set the speed
10. Activates color fade (PAR only), use (12) to
set the speed.
11. Activates strobe (PAR only), use (12) to set
the speed
12. Sets the speed using the + and - buttons.
13. Sets the speed of effect movement.
14. Sets the sensitivity of the microphone.
Page 16
DMX protocol
The DMX512 protocol is an international standard that allows connections and control of intelligent
lighting fixtures. There are 512 channels in a DMX connection, which can be assigned in any order.
A DMX512 protocol-compatible device requires one or more consecutive channels. The user must assign an initial DMX address, which will be the first channel controlled by the controller. There are many
devices using the DMX512 protocol, each of which may require a different number of channels.
The choice of the initial channel should be deliberate. The channels of the devices should not overlap,
otherwise the devices may not work as desired. However, you can enter devices of the same type on
the same initial channel, they will then operate identically. They will respond identically to the signal
sent from the controller.
DMX devices are designed to receive a signal through a serial connection via a DMX signal cable. Connections are made by outputting from one DATA OUT device to the DATA IN input of the next. The
order of connections does not matter, so it is best to look for the shortest connection path. Use a twowire shielded cable with XLR connectors.

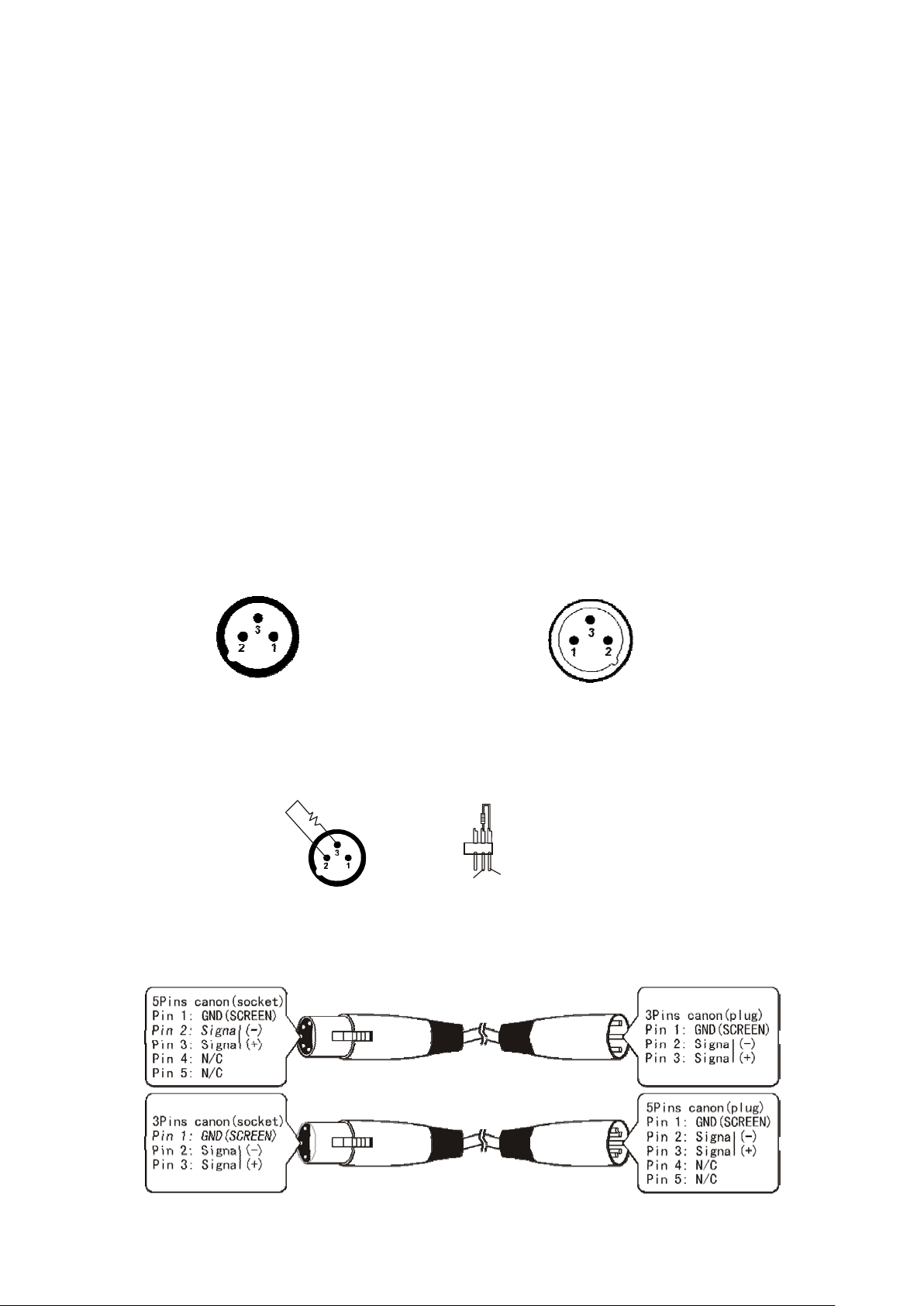

XLR plug and socket diagram
DMX input DMX output
XLR socket XLR plug
1- Grounding 1. Grounding
2- Signal (-) 2. Signal (-)
3- Signal (+) 3. Signal (+)
When connecting more devices, it is a good idea to use a DMX terminator to help prevent signal distortion. The terminator is plugged into the last device in the serial connection. It is a 120 Ohm resistor
soldered between pins 2 and 3, as shown below:
Pin2 Pin3
If you want to connect to devices that use 5-pin connectors, use an adapter:
120 ohm
Page 17
INFORMATION ABOUT USED ELECTRICAL AND ELECTRONIC EQUIPMENT
WARNING! THE DEVICE MUST NOT BE DISPOSED OF WITH HOUSEHOLD WASTE. This symbol
indicates that this product must not be disposed of with household waste, according to the
EU and your national law. In order to prevent potential damage to the environment or health,
the used product must be recycled. In accordance with current legislation, unusable electrical and
electronic devices must be collected separately at the designated facilities for recycling, acting on the
basis of applicable environmental standards.
The main goal of European and national law regulations is to reduce the amount of waste produced
from used electrical and electronic equipment, to ensure an appropriate level of collection, recovery
and recycling of used equipment, and to increase public awareness of its harmfulness to the environment, at each stage of use of electrical and electronic equipment. Therefore, it should be pointed out
that households play a key role in contributing to reuse and recovery, including recycling of used equipment. The user of electrical and electronic equipment – intended for households – is obliged to return
it to authorized collector after its use. However, it should be remembered that products classified
as electrical or electronic equipment should be disposed of at authorized collection points.
Loading...
