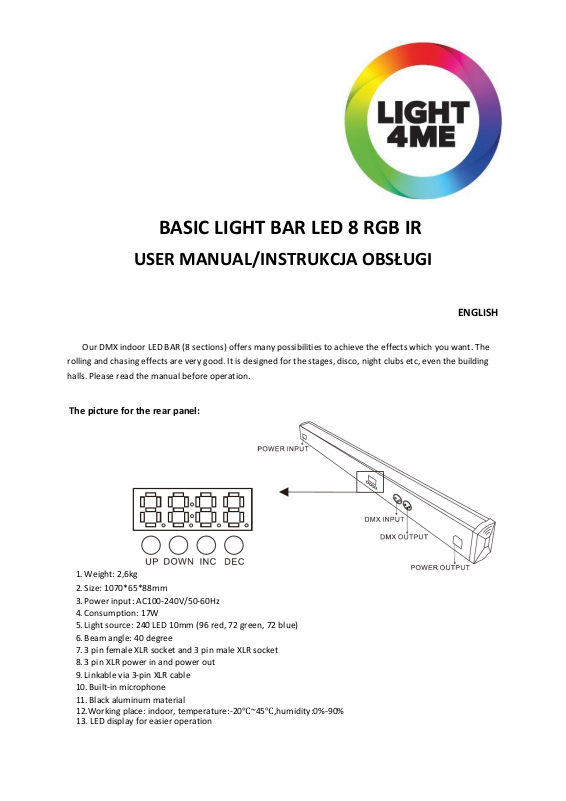

LIGHT4ME BASIC LIGHT BAR LED 8 RGB IR User guide

BASIC LIGHT BAR LED 8 RGB IR

USER MANUAL/INSTRUKCJA OBSŁUGI

ENGLISH

Our DMX indoor LED BAR (8 sections) offers many possibilities to achieve the effects which you want. The

rolling and chasing effects are very good. It is designed for the stages, disco, night clubs etc, even the building

halls. Please read the manual before operation.

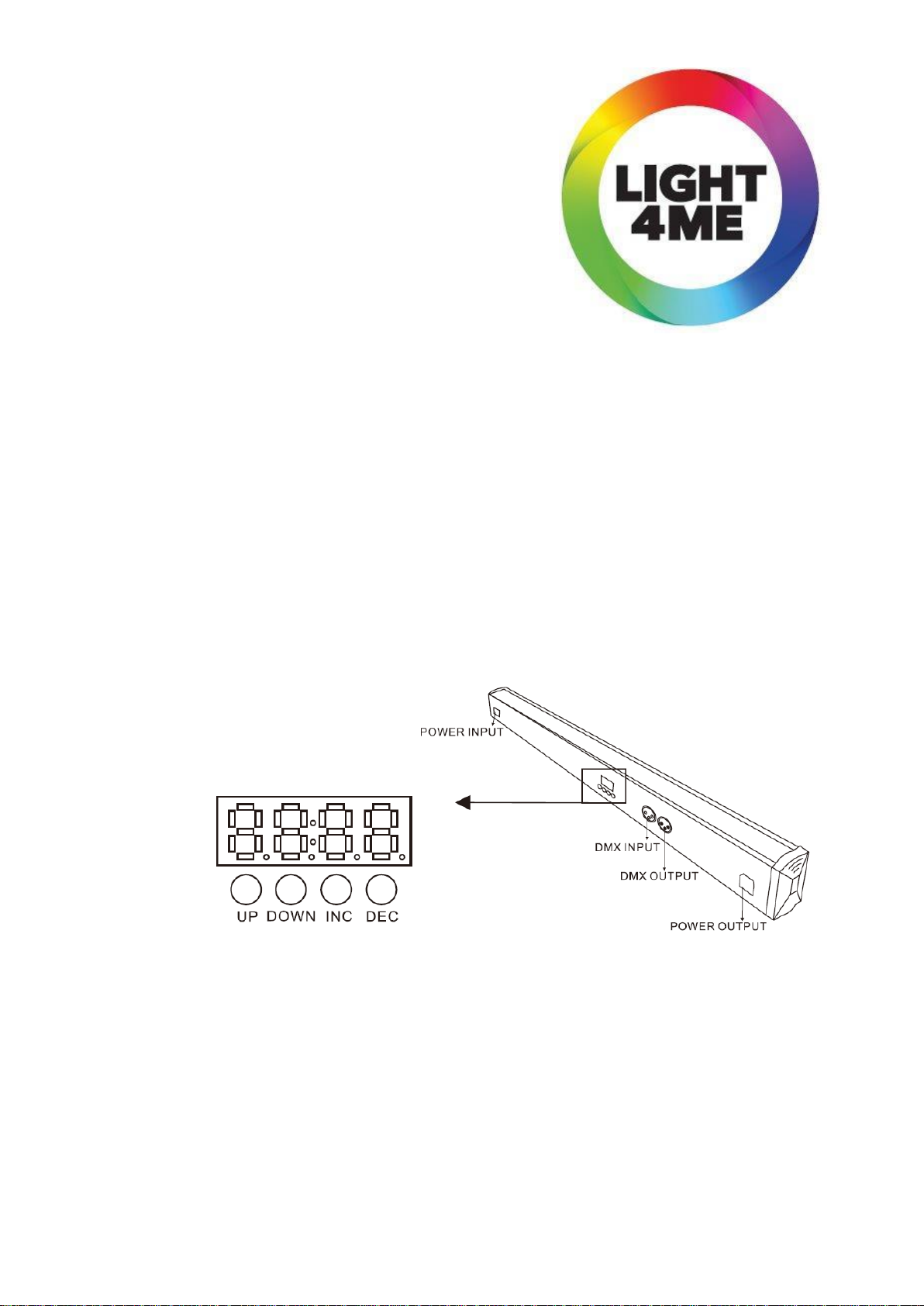

The picture for the rear panel:

1. Weight: 2,6kg

2. Size: 1070*65*88mm

3. Power input: AC100-240V/50-60Hz

4. Consumption: 17W

5. Light source: 240 LED 10mm (96 red, 72 green, 72 blue)

6. Beam angle: 40 degree

7. 3 pin female XLR socket and 3 pin male XLR socket

8. 3 pin XLR power in and power out

9. Linkable via 3-pin XLR cable

10. Built-in microphone

11. Black aluminum material

12.Working place: indoor, temperature:-20℃~45℃,humidity:0%-90%

13. LED display for easier operation

14.Built-in programs, stand alone, DMX mode, music active, static color, remote control

15. 6 selectable DMX modes: 2, 3, 4, 7, 14, 26 DMX channels mode

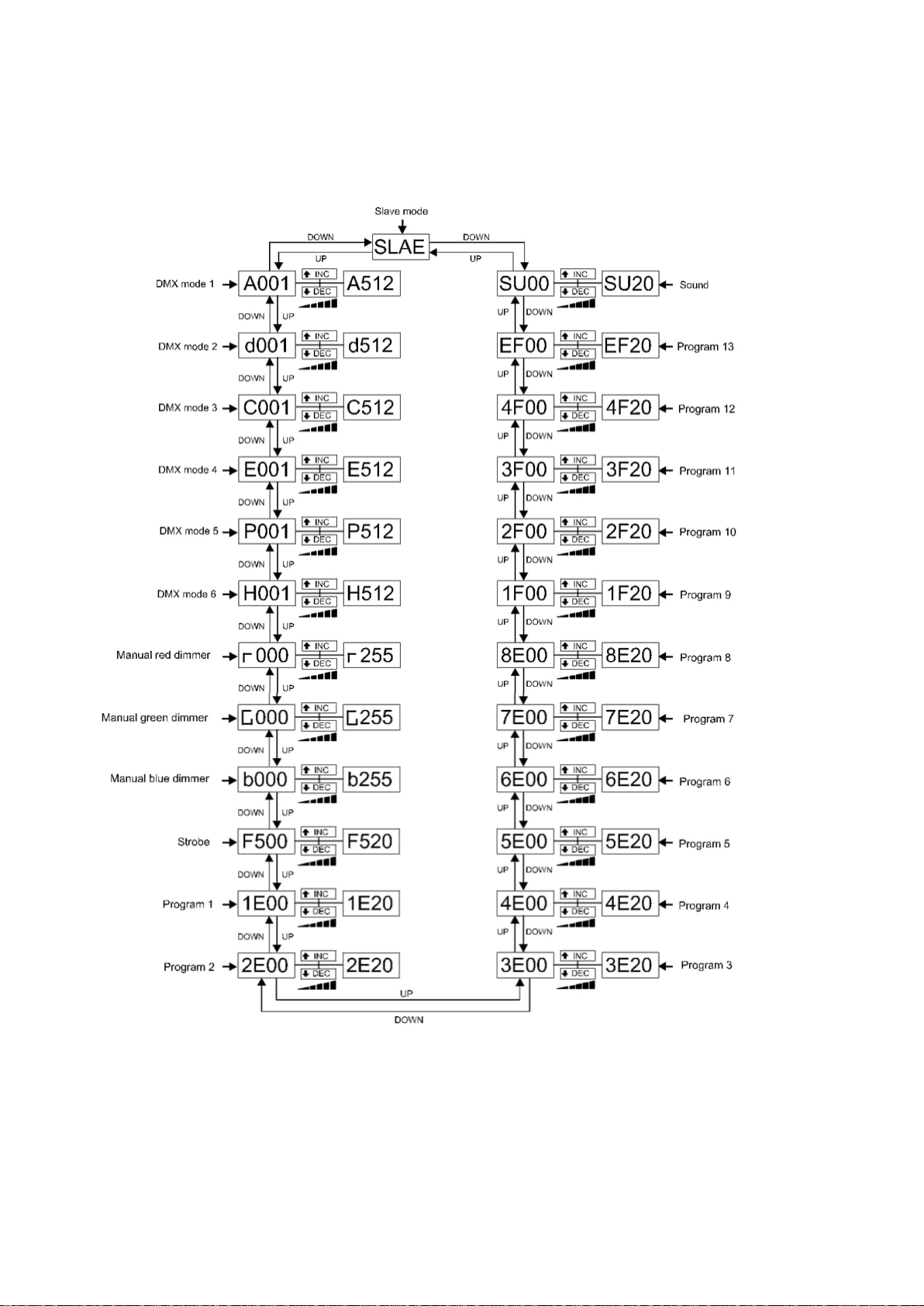

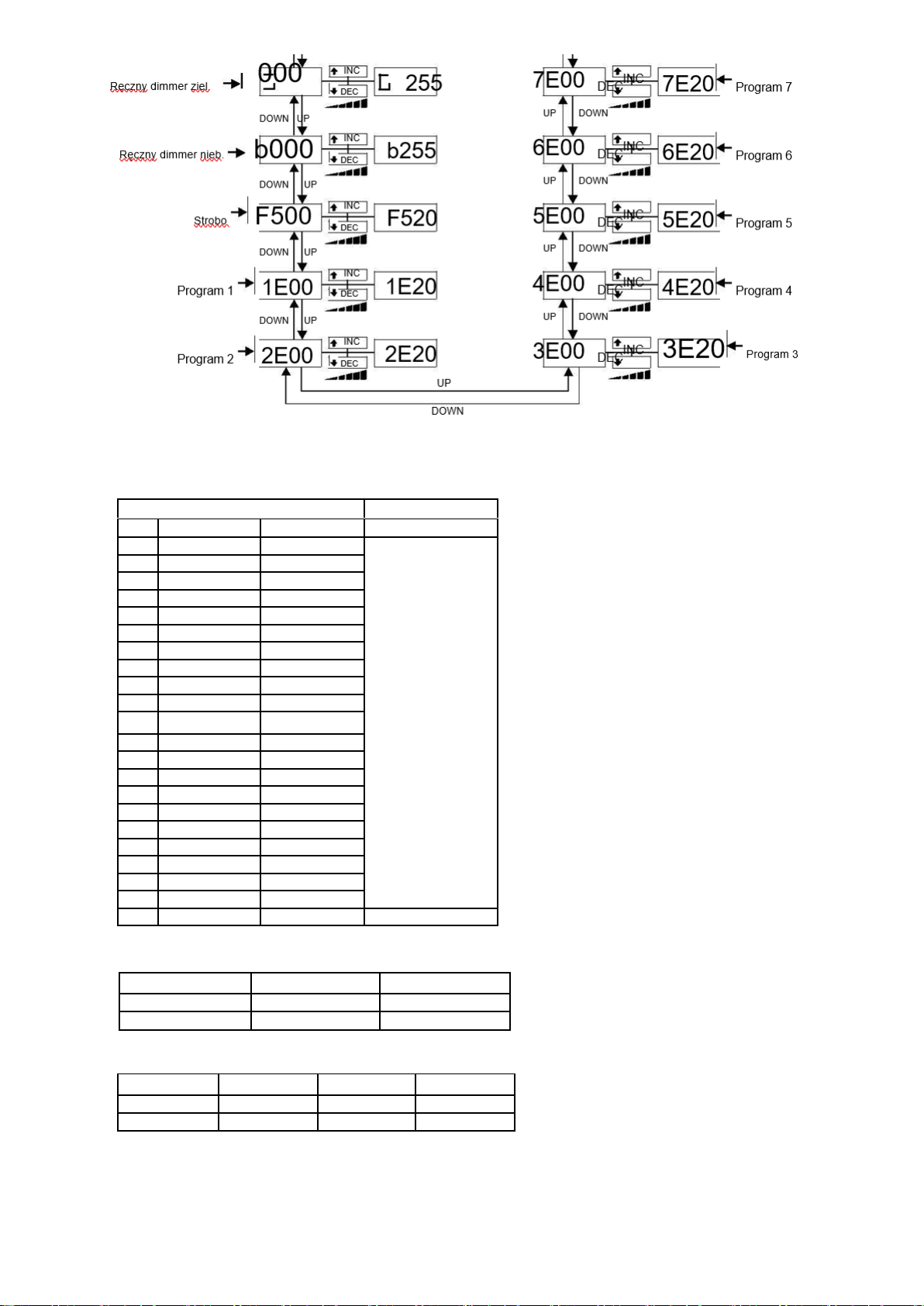

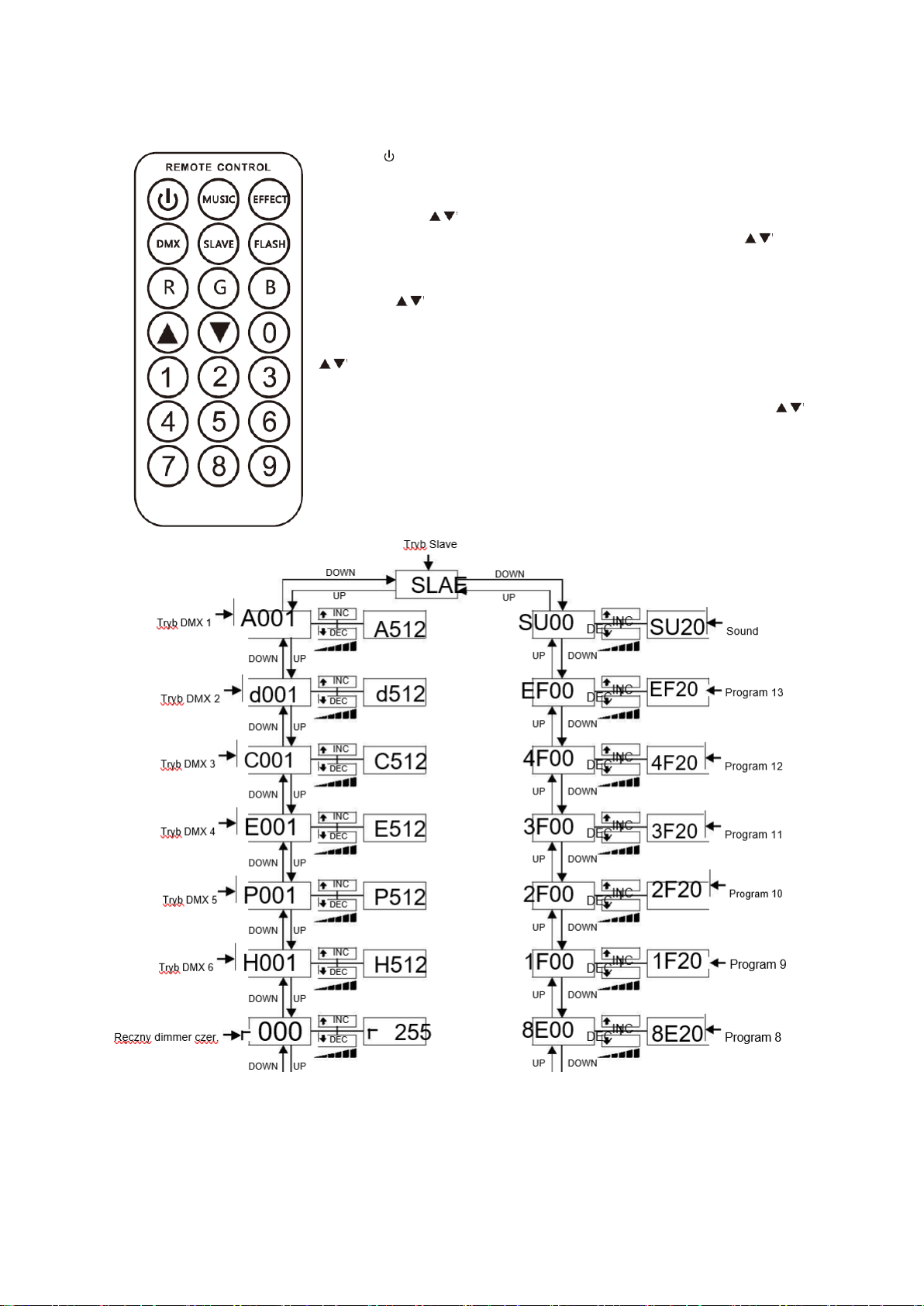

LED DISPLAY FUNCTIONS

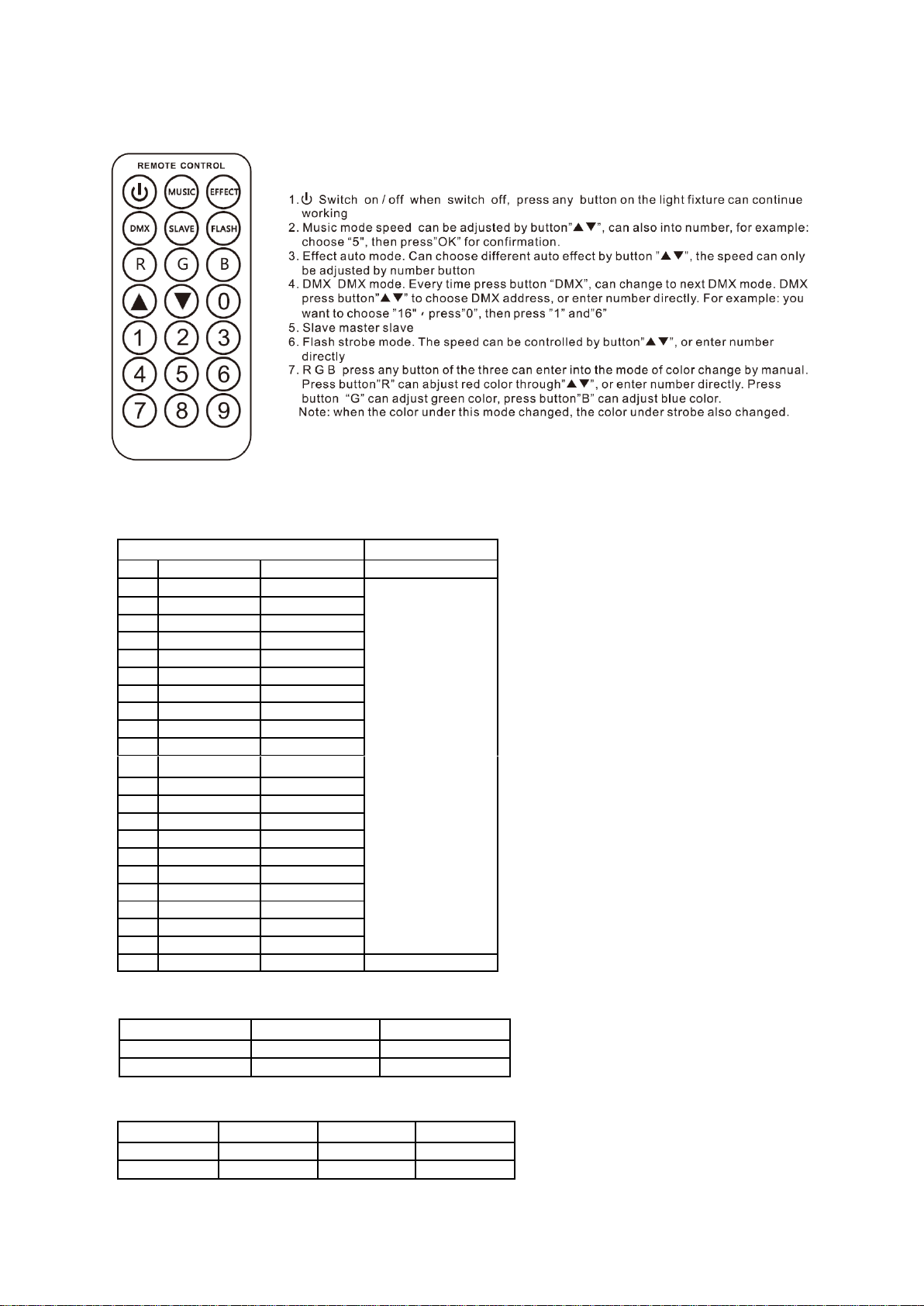

Remote Controller

DMX Structure

DMX mode 1

CH1

CH2

NO.

DMX value

FUNCTION

SPEED

1 0-11 OFF

2

12-23

Red

3

24-35

Green

4

36-47

Blue

5

48-59

Yellow

6

60-71

Purple

7

72-83

Light blue

8

84-95

White

9 96-107

PROGRAM01

10

108-119

PROGRAM02

11

120-131

PROGRAM03

SPEED

0-255

12

132-143

PROGRAM04

13

144-155

PROGRAM05

14

156-167

PROGRAM06

15

168-179

PROGRAM07

16

180-191

PROGRAM08

17

192-203

PROGRAM09

18

204-215

PROGRAM10

19

216-227

PROGRAM11

20

228-239

PROGRAM12

21

240-251

PROGRAM13

22

252-255

Sound Mod e

Sensitivity 0-255

DMX mode 2

CH1 CH2 CH3

R

G

B

0-255 dimming

DMX mode 3

CH1 CH2 CH3 CH4

R G B

Master dimmer

0-255 dimming

DMX mode 4

CH1 CH2 CH3 CH4 CH5 CH6 CH7

R G B

R G B R

0-255 dimming

CH8 CH9

CH10

CH11

CH12

CH13

CH14

G

B R G B

flash

Masterddimmer

0-255 dimming

0-255 Flash

0-255 dimming

frequency

DMX mode 5

CH1 CH2 CH3

CH4

CH5

CH6 CH7

R G B

NO.

DMX value

FUNCTION

SPEED

FLASH

Master

dimmer

1 0-11

OFF

0-4 OFF

2 12-23

Red

3 24-35

Green

4 36-47

Blue

5 48-59

Yellow

6 60-71

Purple

7 72-83

Light Blue

8 84-95

White

9

96-107

PROGRAM01

10

108-119

PROGRAM02

SPEED

0-255

11 120-131

PROGRAM03

FLASH

dimming

0-255

dimming

(0=OFF)

12

132-143

PROGRAM04

5-255

0=OFF

13

144-155

PROGRAM05

14

156-167

PROGRAM06

15

168-179

PROGRAM07

16

180-191

PROGRAM08

17

192-203

PROGRAM09

18

204-215

PROGRAM10

19

216-227

PROGRAM11

20

228-239

PROGRAM12

21

240-251

PROGRAM13

22

252-255

Sound Mode

Sensitivity

0-255

DMX mode 6

CH1 CH2 CH3 CH4 CH5 CH6 CH7 CH8 CH9

R

G

B R G B R G B

0-255 dimming

CH10

CH11

CH12

CH13

CH14

CH15

CH16

CH17

CH18

R

G

B R G B R G B

0-255 dimming

CH19

CH20

CH21

CH22

CH23

CH24

CH25

CH26

R

G

B R G B

Strobe

Master dimmer

0-255

0-255 dimming

flash

Light

0=OFF

WARNING! THE DEVICE MUST NOT BE DISPOSED OF WITH HOUSEHOLD WASTE.

This symbol indicates that this product must not be disposed of with household waste, according to the EU and your national law. In order to prevent potential damage to the environment or health, the used product must be recycled. In accordance with current legislation, unusable electrical and electronic devices must be collected separately at the designated facilities for recycling, acting on the basis of applicable environmental standards.

Information about used electrical and electronic equipment

The main goal of European and national law regulations is to reduce the amount of waste produced from used electrical and electronic equipment, to ensure an appropriate level of collection, recovery and recycling of used equipment, and to increase public awareness of its harmfulness to the environment, at each stage of use of electrical and electronic equipment. Therefore, it should be pointed out that households play a key role in contributing to reuse and recovery, including recycling of used equipment. The user of electrical and electronic equipment – intended for households – is obliged to return it to authorized collector after its use. However, it should be remembered that products classified as electrical or electronic equipment should be disposed of at authorized collection points.

POLSKI

Nasza listwa oferuje wiele możliwości do osiągnięcia efektów oświetleniowych. Została zaprojektowana na sceny, do klu-

bów i dyskotek. Prosimy o zapoznanie się z instrukcją przed użyciem urządzenia.

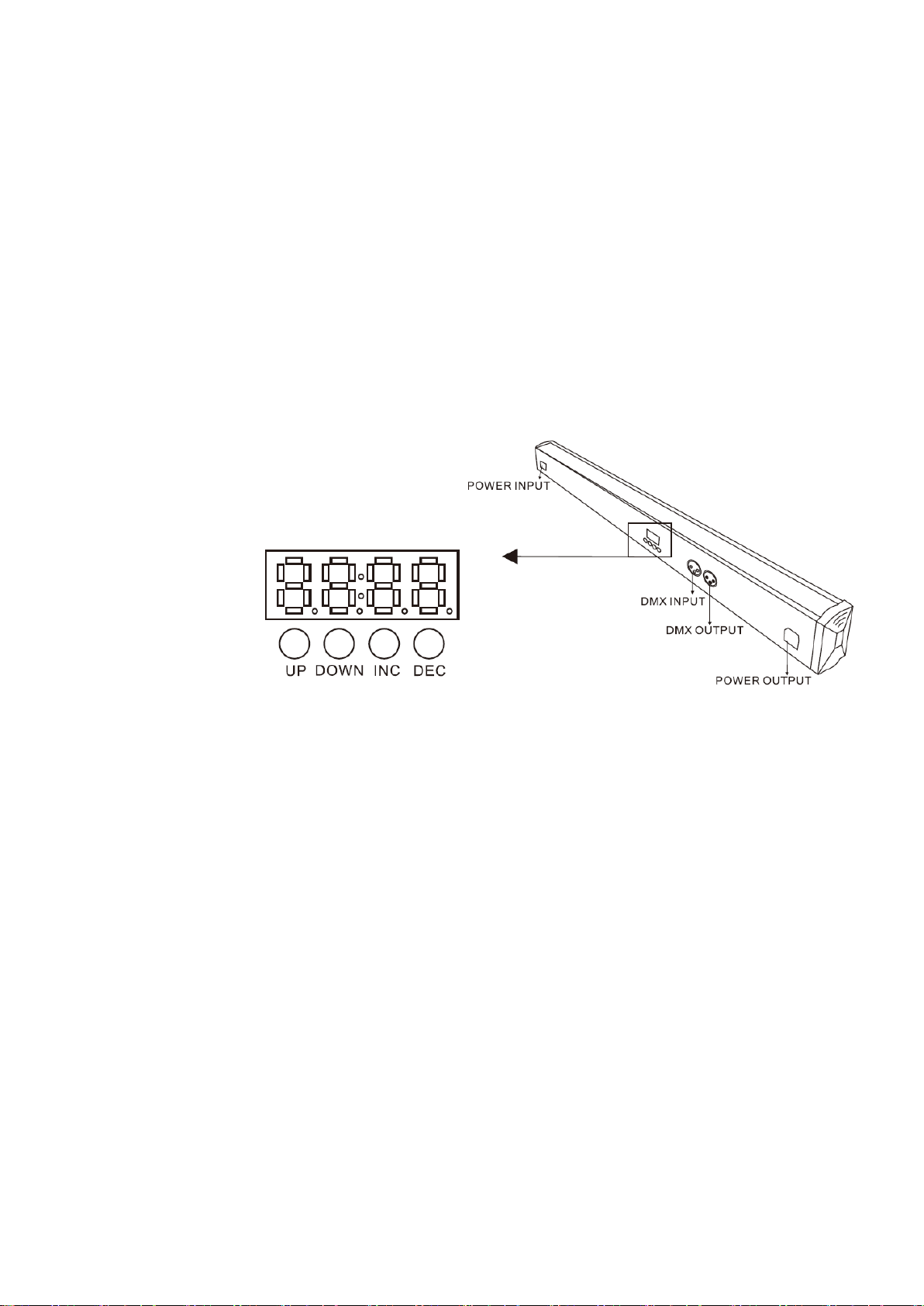

Budowa urządzenia
