Montageanleitung
unterbaufähige Kühl- und Gefriergeräte, Festtür
20200401
S/UIK/P 15../ S/UIG/N 15../ S/UIB 15
7086644 - 00
Allgemeine Sicherheitshinweise
Inhalt
1 Allgemeine Sicherheitshinweise.......................... 2
2 Gerät transportieren.............................................. 2
3 Gerät aufstellen...................................................... 2
4 Gerätemaße............................................................ 3
5 Nischenmaße......................................................... 3
6 Möbeltür.................................................................. 3
7 Türanschlag wechseln.......................................... 4
8 Gerät in die Nische einbauen............................... 6
9 Einbau..................................................................... 6
9.1 Gerät montieren....................................................... 7
9.2 Möbeltür montieren.................................................. 9
10 Verpackung entsorgen.......................................... 10
11 Gerät anschließen.................................................. 10
Der Hersteller arbeitet ständig an der Weiterentwicklung aller
Typen und Modelle. Bitte haben Sie deshalb Verständnis dafür,
dass wir uns Änderungen in Form, Ausstattung und Technik
vorbehalten müssen.
Um alle Vorteile Ihres neuen Gerätes kennenzulernen, lesen
Sie bitte die Hinweise in dieser Anweisung aufmerksam durch.
Die Anleitung ist für mehrere Modelle gültig, Abweichungen
sind möglich. Abschnitte, die nur auf bestimmte Geräte
zutreffen, sind mit einem Sternchen (*) gekennzeichnet.
Handlungsanweisungen sind mit einem
zeichnet, Handlungsergebnisse mit einem .
gekenn-
1 Allgemeine Sicherheitshinweise
2 Gerät transportieren
Verletzungs- und Beschädigungsgefahr durch falschen Transport!
u
u
u
VORSICHT
Das Gerät verpackt transportieren.
Das Gerät stehend transportieren.
Das Gerät nicht alleine transportieren.
3 Gerät aufstellen
Brandgefahr durch Kurzschluss!
Wenn Netzkabel/Stecker des Gerätes oder eines anderen
Gerätes und Geräterückseite sich berühren, können Netzkabel/
Stecker durch die Vibrationen des Gerätes beschädigt werden,
so dass es zu einem Kurzschluss kommen kann.
u
u
Brandgefahr durch Feuchtigkeit!
Wenn stromführende Teile oder die Netzanschlussleitung
feucht werden, kann es zu einem Kurzschluss kommen.
u
u
WARNUNG
Gerät so aufstellen, dass es keine Stecker oder Netzkabel
berührt.
An Steckdosen im Geräterückseitenbereich weder das
Gerät noch andere Geräte anschließen.
WARNUNG
Das Gerät ist für den Gebrauch in geschlossenen Räumen
konzipiert. Das Gerät nicht im Freien oder im Feuchte- und
Spritzwasserbereich betreiben.
Das Gerät nur in eingebautem Zustand betreiben.
-
Das Gerät nur nach den Angaben der Anweisung einbauen, anschließen und entsorgen.
-
Die Steckdose muss leicht zugänglich sein,
damit das Gerät im Notfall schnell vom Strom
getrennt werden kann. Sie muss außerhalb
des Geräterückseitenbereichs liegen.
GEFAHR kennzeichnet eine unmittelbar
gefährliche Situation, die Tod oder
schwere Körperverletzungen zur
Folge haben wird, wenn sie nicht
vermieden wird.
WARNUNG kennzeichnet eine gefährliche Situa-
tion, die Tod oder schwere Körperverletzung zur Folge haben könnte,
wenn sie nicht vermieden wird.
VORSICHT kennzeichnet eine gefährliche Situa-
tion, die leichte oder mittlere Körperverletzungen zur Folge haben
könnte, wenn sie nicht vermieden
wird.
ACHTUNG kennzeichnet eine gefährliche Situa-
tion, die Sachschäden zur Folge
haben könnte, wenn sie nicht
vermieden wird.
Hinweis kennzeichnet nützliche Hinweise
und Tipps.
Brandgefahr durch Kältemittel!
Das enthaltene Kältemittel ist umweltfreundlich, aber brennbar.
Entweichendes Kältemittel kann sich entzünden.
Die Rohrleitungen des Kältekreislaufs nicht beschädigen.
u
WARNUNG
WARNUNG
Brand- und Beschädigungsgefahr!
Wärmeabgebende Geräte, z. B. Mikrowellengerät, Toaster
u
usw. nicht auf das Gerät stellen!
ACHTUNG
Beschädigungsgefahr durch Kondenswasser!*
Wenn Ihr Gerätenamen mit S... beginnt oder Ihr Gerät ein
Side-by-Side (SBS) Gerät ist:
Gerät darf neben einem weiteren Kühl-/Gefriergerät aufge-
u
stellt werden.
Wenn Ihr Gerätenamen nicht mit S...beginnt:
Gerät nicht neben einem weiteren Kühl-/Gefriergerät
u
aufstellen.
WARNUNG
Brand- und Beschädigungsgefahr durch blockierte Belüftungsöffnungen!
Die Belüftungsöffnungen immer freihalten. Immer auf gute
u
Be- und Entlüftung achten!
Bei Schäden am Gerät umgehend - vor dem Anschließen -
q
beim Lieferanten rückfragen.
2 * Je nach Modell und Ausstattung
Der Boden am Standort muss waagerecht und eben sein.
q
Gerät nicht im Bereich direkter Sonnenbestrahlung, neben
q
Herd, Heizung und dergleichen aufstellen.
Das Gerät nicht alleine aufstellen, am besten gemeinsam
q
mit zwei oder mehr Personen.
Je mehr Kältemittel im Gerät ist, desto größer muss der
q
Raum sein, in dem das Gerät steht. In zu kleinen Räumen
kann bei einem Leck ein brennbares Gas-Luft-Gemisch
entstehen. Pro 8 g Kältemittel muss der Aufstellraum
mindestens 1 m3 groß sein. Angaben zum enthaltenen
Kältemittel stehen auf dem Typenschild im Geräteinnenraum.
Wenn das Gerät in sehr feuchter Umgebung aufgestellt wird,
q
kann sich auf der Außenseite des Geräts Kondenswasser
bilden. Immer auf gute Be- und Entlüftung am Aufstellort
achten.
Nach dem Einbau:
Schutzfolien, Klebebänder und Transportsicherungsteile etc.
u
entfernen.
Hinweis
Gerät reinigen (siehe Bedienungsanleitung, Kapitel
u
"Gerät reinigen").
4 Gerätemaße
Gerätemaße
Fig. 2
Der deklarierte Energieverbrauch wurde mit einer Küchenmöbeltiefe von 560 mm ermittelt. Das Gerät ist bei einer Küchenmöbeltiefe von 550 mm voll funktionsfähig, hat aber einen
geringfügig höheren Energieverbrauch.
Die Wandstärke der Nachbarmöbel prüfen: Sie muss min.
u
16 mm betragen.
Das Küchenmöbel mit einer Wasserwaage und einem
u
Anreißwinkel ausrichten und bei Bedarf durch Unterlegen
ausgleichen.
Sicherstellen, dass Fußboden und Seitenwände des Möbels
u
im rechten Winkel zueinander stehen.
Fig. 1
5 Nischenmaße
Das Gerät ist ein Unterbaugerät und wird unter eine Arbeitsplatte eingebaut. Das betreffende Küchenmöbel muss genau
nach den vorgegebenen Maßen ausgeführt sein und eine
ausreichende Be- und Entlüftung ermöglichen, damit ein
korrekter Gerätebetrieb gewährleistet ist.
6 Möbeltür
Für das Küchenmöbel wird eine Tür benötigt.
-
Die Tür muss mindestens 16 mm und maximal 19 mm dick
-
sein.
Es muss ein Spalt von mindestens 3 mm Breite zwischen
-
der Tür und darüber befindlicher Schranktür (falls
vorhanden) bestehen.
Die Breite der Möbeltür hängt von dem Stil der Küche und
-
der Spaltgröße zwischen den Türpaneelen des Schranks
ab. Im Allgemeinen sollte zwischen den Möbeltüren ein
vertikaler Spalt von 3 mm gelassen werden.
Falls weitere Schränke vorhanden sind, sollte sich die Ober-
-
kante der Möbeltür auf einer Höhe mit den Türen der Nachbarmöbel befinden.
Die Möbeltür muss plan sein und spannungsfrei montiert
-
werden.
ACHTUNG
Beschädigungsgefahr durch zu schwere Möbeltür!
Wenn die Möbeltür zu schwer ist, können Beschädigungen der
Scharniere und daraus entstehende Funktionsbeeinträchtigungen nicht ausgeschlossen werden.
Vor Montage der Möbeltür sicherstellen, dass das zulässige
u
Gewicht der Möbeltür nicht überschritten wird.
Gerätetyp Maximales Gewicht
der Möbeltür
S/UIK/UIKP/UIG/UIGN/UIB/ 10 kg
* Je nach Modell und Ausstattung 3
Türanschlag wechseln
7 Türanschlag wechseln
ACHTUNG
Beschädigungsgefahr durch aneinander schlagende Türen!*
Wenn Sie ein Gerät mit dem Gerätenamen S... neben einem
anderen Gerät aufbauen:
Geräte so aufstellen, dass sich die Türen nach außen
u
öffnen. Bei Bedarf Türanschlag wechseln.
Verletzungsgefahr, wenn der Schließdämpfer sich zusammen-
VORSICHT
zieht!
Schließdämpfer vorsichtig abmontieren.
u
Schließdämpfer abnehmen: Schließdämpfer vom Kugel-
u
zapfen abziehen (1), Halterung abschrauben (2). Kugelzapfen mit Schraubendreher abmontieren (3).
Verletzungsgefahr durch herausfallende Tür!
WARNUNG
Sind die Befestigungsteile nicht fest genug angeschraubt, kann
die Tür herausfallen. Dies kann zu schweren Verletzungen
führen. Außerdem schließt die Tür evtl. nicht, so dass das
Gerät nicht richtig kühlt.
Die Scharniere sowie den Kugelzapfen des Schließdämp-
u
fers fest mit 4 Nm anschrauben.
Die Halterung des Schließdämpfers fest mit 3 Nm
u
anschrauben.
Alle Schrauben kontrollieren und ggf. nachziehen.
u
Hinweis
Der Türanschlag kann nur gewechselt werden, wenn nach
oben hin ausreichend Platz vorhanden ist um den Scharnierbefestigungswinkel herauszuziehen und auf der Gegenseite
wieder zu montieren. Dies ist nach dem Einbau in die Nische in
der Regel nicht der Fall.
Türanschlag wechseln bevor das Gerät in die Nische einge-
u
baut wird.
Bei diesem Handlungsschritt besteht Verletzungsgefahr! Beachten Sie die Sicherheitshinweise!
Die Anleitung ist für mehrere Modelle gültig. Diesen
Schritt nur ausführen, wenn er auf Ihr Gerät zutrifft.
Wählen Sie zwischen den dargestellten Alternativen.
Schrauben nur lösen, nicht herausdrehen.
Verschraubung überprüfen und ggf. Schrauben nachziehen.
benötigtes Werkzeug:
Fig. 3
Fig. 4
Fig. 5
Abdeckungen abnehmen.
u
Schrauben an den Scharnieren lösen, nicht herausdrehen.
u
Schrauben erst herausdrehen , wenn die Tür mit den Schar-
u
nieren abgenommen wurde.
4 * Je nach Modell und Ausstattung
Türanschlag wechseln
Fig. 6
VORSICHT
Verletzungsgefahr, wenn Scharniere zusammenklappen!
Scharniere geöffnet lassen.
u
Tür abnehmen: Tür nach vorne und dann nach außen
u
schieben, aushängen und beiseite stellen.
Fig. 7
Scharniere umsetzen.
u
Fig. 8
Befestigungswinkel auf die Gegenseite umsetzen.
u
* Je nach Modell und Ausstattung 5
Gerät in die Nische einbauen

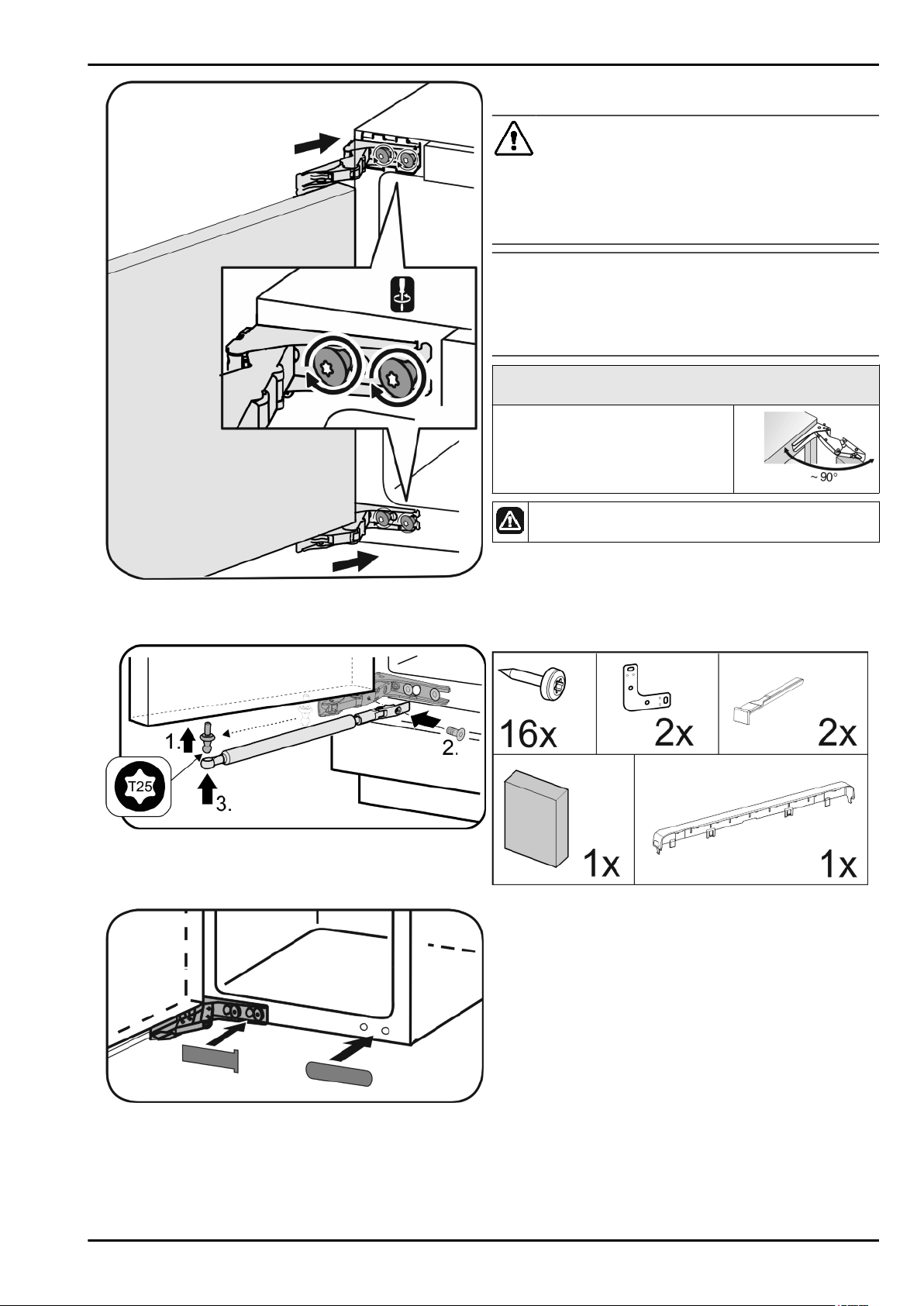

8 Gerät in die Nische einbauen
Fig. 9
Tür wieder montieren: Tür mit Scharnieren einhängen und
u
Schrauben festziehen.
Brandgefahr durch Kurzschluss!
Beim Einschieben des Gerätes in die Nische die Netzan-
u
schlussleitung nicht quetschen, einklemmen oder beschädigen.
Gerät nicht mit defekter Netzanschlussleitung betreiben.
u
ACHTUNG
WARNUNG
Beschädigungsgefahr für die Scharniere!
Wenn beim Verschieben das Gerät an der Tür gefasst wird,
können die Scharniere beschädigt werden.
Beim Verschieben und Bewegen das Gerät immer am
u
Korpus anfassen.
Für den Einbau in die Nische ist über den Kundendienst
folgendes Zubehör erhältlich:
Set zur Begrenzung des Türöffnungswinkels auf 90°
Bei diesem Handlungsschritt besteht Verletzungsgefahr! Beachten Sie die Sicherheitshinweise!
Beachten Sie während des Einbaus die Symbolerklärung.
u
9 Einbau
Alle Befestigungsteile liegen dem Gerät bei.
Fig. 10
Schließdämpfer wieder montieren: Kugelzapfen
u
einschrauben (1), Halterung festschrauben (2) und Schließdämpfer in Kugelzapfen einhängen.
Fig. 11
Alle Schrauben kontrollieren und ggf. nachziehen.
u
Abdeckungen wieder montieren.
u
Fig. 12
Stellen Sie sicher, dass folgendes Werkzeug bereitliegt:
Akku-Schrauber Torx® 15, 25
q
Sechskantschlüssel 13
q
Schraubendreher Torx® 15
q
Schlitzschraubendreher 6
q
Inbusschlüssel 8
q
Maßband
q
Bleistift
q
Schnur
q
Wasserwaage
q
Auf gute Zugänglichkeit der Steckdose achten.
Belüftungsanforderungen
6 * Je nach Modell und Ausstattung
Einbau

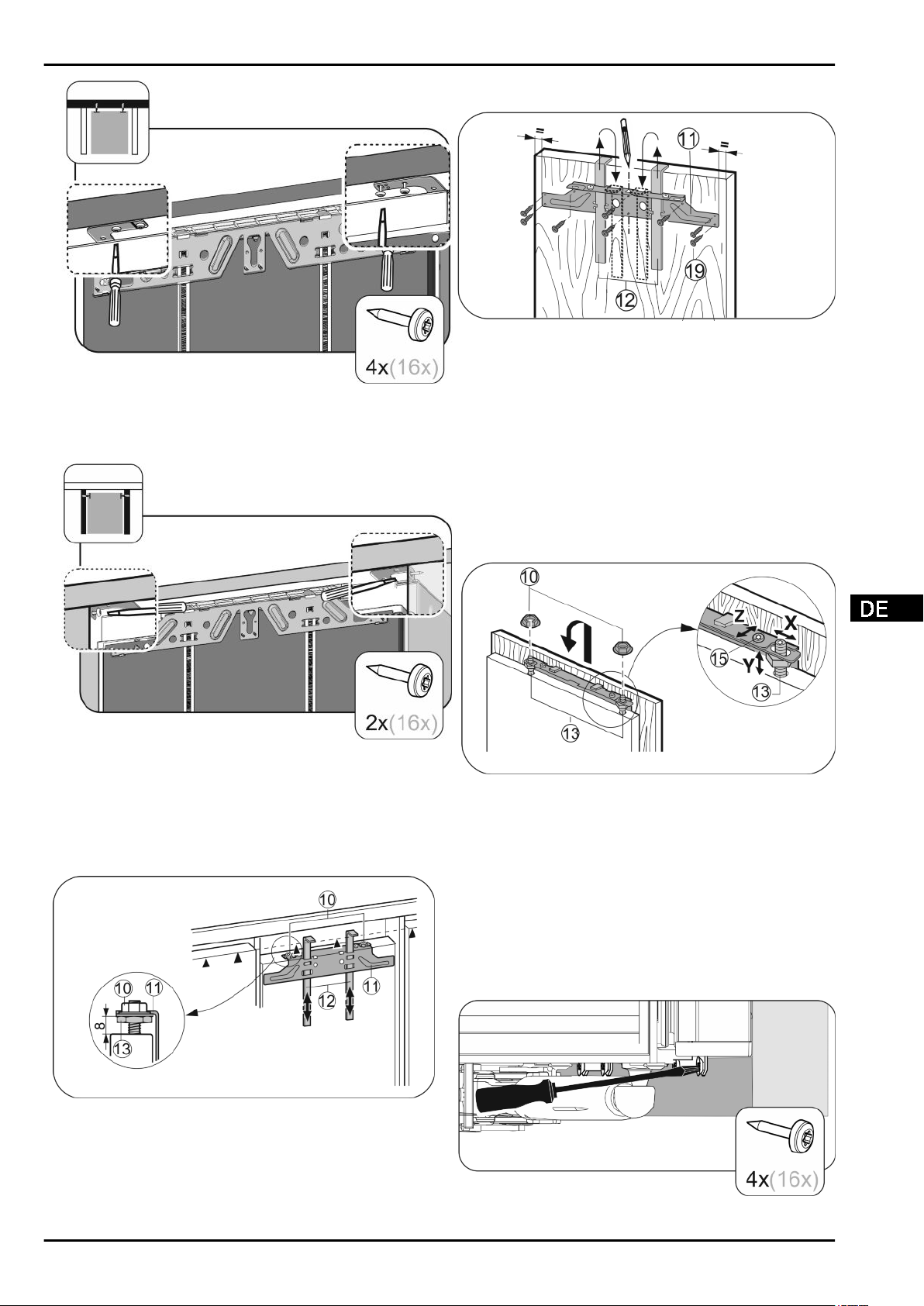

9.1 Gerät montieren
Gerätesockelblende, falls bereits montiert, nach vorn
u
abziehen.
Das Anschlusskabel von der Geräterückseite
u
abnehmen. Dabei den Kabelhalter entfernen, sonst
entstehen Vibrationsgeräusche!
Anschlusskabel mit Hilfe einer
u
Schnur so verlegen, dass das
Gerät nach dem Einbau leicht
angeschlossen werden kann.
Fig. 15
Fig. 13
Ein Lüftungsquerschnitt von mindestens 200 cm² ist einzuhalten.
Bei nicht ausreichender Belüftung erhöht sich der Energieverbrauch des Gerätes.
Fig. 14
Schaumstoffteil mittig in die Gerätesockelblende befestigen.
Schaumstoffteil dient zur Trennung des eintretenden und des
austretenden Luftstroms und ermöglicht eine ausreichende
Belüftung.
Seitliche Befestigung
Unterbau unter harte Arbeitsplatte wie Granit.
q
Gerät ist bei voll ausgedrehten Stellfüßen niedriger als die
q
Küchenplatte.
Voraussetzung: Möbelseitenwand zur Verschraubung
q
vorhanden.
Deckenbefestigung
Gerät sitzt bei voll ausgedrehten Stellfüßen leicht verspannt
q
unter Arbeitsplatte.
Keine Granitplatte.
q
ACHTUNG
Beschädigungsgefahr von empfindlichen Fußböden!
Unter die Stellfüße seitlich je einen Kartonstreifen, ca. 10 cm
u
x 60 cm, legen. Die Streifen aus der Verpackung
ausschneiden. Bei Nischenhöhen kleiner als 826 mm
Streifen aus einem festen aber dünnen Material verwenden.
Nach dem Einschieben die Streifen wieder entfernen.
u
Deckenbefestigung
Fig. 17
Den Winkel in die Aufnahmeöffnung der Gerätedecke
u
einstecken und nach vorne umbiegen.
Gerät in die Nische einschieben und ausrichten, siehe Punkt
u
Ausrichten des Gerätes.
Seitliche Befestigung:
Fig. 16
* Je nach Modell und Ausstattung 7
Einbau
Fig. 18
Beide Winkel vor der Montage an jeweils einem Ende
u
umbiegen. Die gerade Seite in die Aufnahmeöffnung der
Gerätedecke einstecken und nach vorne umbiegen.
Gerät in die Nische einschieben und ausrichten, siehe Punkt
u
Ausrichten des Gerätes.
Ausrichten des Gerätes
Schaumstoffteil in die Gerätesockelblende einsetzen - funk-
u
tionswichtig für getrennte Luftströme!
Fig. 20
Stellfüße hinten über Schraubendreher und Stellfüße vorne
u
über Imbusschlüssel 8 wechselseitig bis unter die Arbeitsplatte herausdrehen.
Gerät gerade stehend, mit Hilfe einer Wasserwaage,
u
ausrichten.
Der Abstand von Vorderkante Möbelseitenwand zu Geräte-
w
korpus beträgt beidseitig 41,5 mm.
Bei fehlender Möbelseitenwand an Arbeitsplatte orientieren.
w
Bei Möbeln mit Türanschlagsteilen (Noppen, Dichtungslippen usw.):
Das Aufbaumaß (Tiefe der Türanschlagsteile) von den
u
41,5 mm Einschubtiefe abziehen.
Stellfüße hinten über Schraubendreher und Stellfüße vorn
u
über Imbusschlüssel 8 (bei eingedrehten Stellfüßen) oder
Schraubendreher (bei herausgedrehten Stellfüßen) wechselseitig maximal herausdrehen. Der Verstellweg beträgt
maximal 60 mm.
Gerät ist gerade stehend ausgerichtet
w
Das Gerät ist in der Nische, zwischen Boden und Arbeits-
w
platte, leicht verspannt.
Fig. 19
Fig. 21
Gerätesockelblende (2) aufsetzen aber noch nicht fixieren.
u
Möbeltür und Möbelsockelblende zum Testen positionieren
u
Bei sichtbarer Sockelblende (2), diese so weit nach vorn
u
ziehen, dass Vorderkante Lüftungsgitter und Möbelsockelblende eine Ebene bilden.
-oder-
Bei verdeckter Sockelblende (2), diese ganz nach hinten
u
schieben.
Auf komplett freie Lüftungsschlitze achten: Bei Bedarf Höhe
u
der Möbelsockelblende (U) zuschneiden!
Entlang der Nischenbreite (W) die Steghöhe (V) unter der
w
Gerätesockelblende (2) einpassen.
Fig. 22
Gerätesockelblende aufsetzen und fixieren: Riegel
u
einsetzen, dabei Gerätesockelblende festhalten.
Möbelsockelblende befestigen.
u
Gerät in der Nische festschrauben:
8 * Je nach Modell und Ausstattung
Einbau
Fig. 23
Für eine Befestigung unter der Arbeitsplatte, die Befesti-
u
gungswinkel mit jeweils zwei Schrauben unterhalb der
Arbeitsplatte anschrauben.
Befestigungstraverse
u
Fig. 25 (10)
Befestigungstraverse
u
Fig. 26 (12)
Befestigungstraverse
u
ausrichten.
Abstände zur Außenkante sind links und rechts gleich groß.
w
Bei Spanplattentüren:
Die Befestigungstraverse
u
Schrauben
Bei Kassettentüren:
Befestigungstraverse
u
Fig. 26 (19)
Montagehilfen
u
die danebenliegenden Aufnahmeöffnungen gedreht
einschieben.
abschrauben.
auf die Innenseite der Möbeltür hängen.
Fig. 26 (19)
am Rand festschrauben.
Fig. 25 (11)
Fig. 26 (11)
Fig. 26 (11)
festschrauben.
Fig. 26 (11)
Fig. 26 (12)
über die Kontermuttern
mit den Montagehilfen
mittig auf der Tür
Fig. 26 (11)
nach oben herausziehen und in
mit mindestens 6
mit 4 Schrauben
Fig. 26
Fig. 24
Für eine seitliche Befestigung, den Befestigungswinkel mit
u
jeweils einer Schraube rechts und links in der Nische
anschrauben.
9.2 Möbeltür montieren
Griff auf die Möbeltür montieren
u
Voreinstellung von 8 mm prüfen. (Abstand zwischen Gerä-
u
tetür und Traversenunterkante)
Montagehilfen
u
Untere Anschlagskante ▲der Montagehilfe = Oberkante der
zu montierenden Möbeltür.
Fig. 25 (12)
auf Möbeltürhöhe hochschieben.
Fig. 25
Möbeltür auf die Justagebolzen
u
Kontermuttern
schrauben.
Tür schließen.
u
Türabstand zu den umliegenden Möbeltüren überprüfen.
u
Möbeltür seitlich ausrichten: Möbeltür in X Richtung
u
verschieben.
Möbeltür in der Höhe Y und in der seitlichen Neigung
u
ausrichten: Justagebolzen
dreher einstellen.
Die Möbeltür ist bündig und fluchtend zu den umliegenden
w
Möbelfronten.
Kontermuttern
u
Fig. 27 (10)
Fig. 27 (10)
Fig. 27 (13)
locker auf die Justagebolzen
Fig. 27 (13)
anziehen.
einhängen und
mit einen Schrauben-
Fig. 27
Fig. 28
* Je nach Modell und Ausstattung 9
Verpackung entsorgen
Möbeltür mit der Gerätetür verschrauben.
u
Befestigungslöcher in der Möbeltür vorbohren (evtl. mit
u
einem Stichel vorstechen).
Gerätetür mit Schrauben durch die Befestigungswinkel auf
u
der Möbeltür verschrauben.
Fig. 29
Möbeltür in der Tiefe Z ausrichten: oben und unten an der
u
Tür die Schrauben lösen, dann Tür verschieben.
Zur besseren Erreichbarkeit der Schrauben unter der Tür,
u
die Tür ca. 45° weit öffnen.
Noppen und Dichtungslippen nicht
u
anschlagen lassen - funktionswichtig!
Zwischen Möbeltür und Möbel-
u
korpus einen Luftspalt von 2 mm
einstellen.
10 Verpackung entsorgen
Erstickungsgefahr durch Verpackungsmaterial und Folien!
u
Die Verpackung ist aus wiederverwertbaren Materialien
hergestellt:
-
-
-
-
-
u
WARNUNG
Kinder nicht mit Verpackungsmaterial spielen lassen.
Wellpappe/Pappe
Teile aus geschäumtem Polystyrol
Folien und Beutel aus Polyethylen
Umreifungsbänder aus Polypropylen
genagelter Holzrahmen mit Scheibe aus Poly-
ethylen*
Das Verpackungsmaterial zu einer offiziellen Sammelstelle
bringen.
11 Gerät anschließen
ACHTUNG
Unsachgemäßes Anschließen!
Beschädigung der Elektronik.
Kein Inselwechselrichter verwenden.
u
Keine Energiesparstecker verwenden.
u
Sitz der Tür überprüfen und evtl. nachjustieren.
u
Alle Schrauben festziehen.
u
Kontermuttern
u
schlüssel 13 festziehen, dabei Justagebolzen
mit einem Schraubendreher gegenhalten.
Fig. 30 (10)
mit dem einem Sechskant-
Fig. 30
Fig. 30 (13)
Unsachgemäßes Anschließen!
WARNUNG
Brandgefahr.
Keine Verlängerungskabel verwenden.
u
Keine Verteilerleisten verwenden.
u
Stromart (Wechselstrom) und Spannung am Aufstellort
müssen mit den Angaben auf dem Typenschild übereinstimmen .
Die Steckdose muss vorschriftsmäßig geerdet und elektrisch
abgesichert sein. Der Auslösestrom der Sicherung muss
zwischen 10 A und 16 A liegen.
Die Steckdose muss leicht zugänglich sein, damit das Gerät im
Notfall schnell vom Strom getrennt werden kann. Sie muss
außerhalb des Geräterückseitenbereichs liegen.
Elektrischen Anschluss prüfen.
u
Den Netzstecker einstecken.
u
Fig. 31
Obere Abdeckung aufsetzen und aufrasten.
u
Die folgenden Punkte überprüfen, um sicherzustellen, dass das
Gerät richtig eingebaut ist. Andernfalls kann es zu Vereisung,
Kondenswasserbildung und Funktionsstörungen kommen:
Die Tür muss richtig schließen
w
Die Möbeltür darf nicht am Möbelkorpus anliegen
w
10 * Je nach Modell und Ausstattung
Gerät anschließen
* Je nach Modell und Ausstattung 11
Liebherr-Hausgeräte Ochsenhausen GmbH
Memminger Straße 77-79
88416 Ochsenhausen
Deutschland
home.liebherr.com
Loading...
