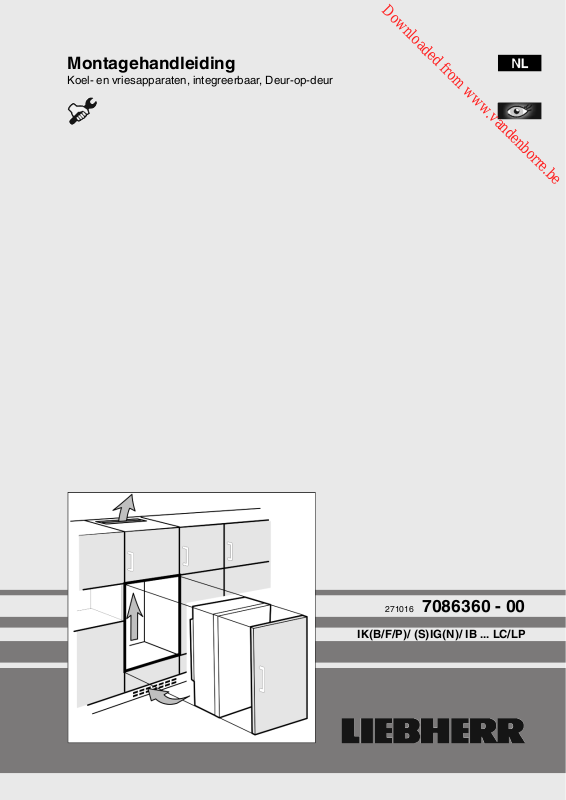

Montagehandleiding

Koel- en vriesapparaten, integreerbaar, Deur-op-deur

271016

IK(B/F/P)/ (S)IG(N)/ IB ... LC/LP

7086360 - 00

Algemene veiligheidsvoorschriften

Inhoudsopgave

1 Algemene veiligheidsvoorschriften..................... 2

2 Apparaat transporteren......................................... 2

3 Apparaat opstellen................................................ 2

4 Afmetingen van het apparaat............................... 3

5 Nismaten................................................................. 3

6 Kastdeur................................................................. 4

7 Be- en ontluchting in het keukenmeubel............. 5

8 Draairichting deur veranderen............................. 5

9 Wateraansluiting.................................................... 6

10 Apparaat in de nis inbouwen................................ 6

11 Afvalverwerking van de verpakking..................... 7

12 Apparaat aansluiten.............................................. 7

Montage in afbeeldingen...................................... 8

De fabrikant werkt voortdurend aan de verdere ontwikkeling
van alle typen en modellen. Daarom vragen wij om uw begrip
voor het feit dat wij wijzigingen in vorm, uitvoering en techniek
moeten voorbehouden.

Om alle voordelen van uw nieuwe apparaat te leren kennen, de
instructies in deze handleiding aandachtig doorlezen a.u.b.

De handleiding geldt voor meerdere modellen, afwijkingen zijn
mogelijk. Paragrafen die alleen voor bepaalde apparaten van
toepassing zijn, zijn gekenmerkt met een sterretje (*).

Gebruiksaanwijzingen zijn gekenmerkt met een ,
gebruiksresultaten met een .

hebben wanneer dit gevaar niet
vermeden wordt.

Aanwijzing geeft aan dat praktische aanwij-

zingen en tips gegeven worden.

2 Apparaat transporteren

Gevaar voor verwonding en beschadiging door verkeerd trans­port!

u
u
u

VOORZICHTIG

Het apparaat verpakt transporteren.
Het apparaat rechtop transporteren.
Het apparaat niet alleen transporteren.

3 Apparaat opstellen

Brandgevaar door kortsluiting!
Wanneer netsnoer/stekker van het apparaat of een ander
apparaat en de achterzijde van het apparaat tegen elkaar
liggen, kunnen netsnoer/stekker door trillen van het apparaat
worden beschadigd, wat tot kortsluiting kan leiden.

u

u

WAARSCHUWING

Apparaat zo opstellen, dat stekker of netsnoer niet tegen het
apparaat liggen.
Stopcontacten die zich aan de achterzijde van het apparaat
bevinden niet gebruiken om het apparaat of andere appa­raten aan te sluiten.

1 Algemene veiligheidsvoor­schriften

-

Het apparaat alleen conform de beschrijving
in de handleiding inbouwen, aansluiten en
afvoeren. Neem met name „Nismaten” (zie 5)
en „Be- en ontluchting in het keukenmeubel”

(zie 7) in acht.

-

Het stopcontact moet gemakkelijk toeganke­lijk zijn, zodat de stroomvoorziening van het
apparaat in geval van nood snel kan worden
onderbroken. Het mag zich niet achter het
apparaat bevinden.

GEVAAR duidt een direct gevaar aan, die de

dood of ernstig lichamelijk letsel tot
gevolg kan hebben wanneer dit
gevaar niet vermeden wordt.

WAAR­SCHUWING

VOORZICH
TIG

LET OP duidt een gevaarlijke situatie aan,

duidt een gevaarlijke situatie aan,
die de dood of ernstig lichamelijk
letsel tot gevolg kan hebben
wanneer dit gevaar niet vermeden
wordt.

duidt een gevaarlijke situatie aan,
die lichamelijk letsel tot gevolg kan
hebben wanneer dit gevaar niet
vermeden wordt.

die materiële schade tot gevolg kan

Brandgevaar door vocht!
Wanneer stroomgeleidende delen of de stroomaansluiting
vochtig worden, kan dat leiden tot kortsluiting.

Het apparaat is ontworpen voor gebruik in een gesloten

u

ruimte. Het apparaat niet buiten, in een vochtige omgeving
of binnen bereik van spatwater plaatsen.
Het apparaat alleen in ingebouwde toestand in gebruik

u

nemen.

WAARSCHUWING

WAARSCHUWING

Brandgevaar door koelmiddel!
Het gebruikte koelmiddel R 600a is milieuvriendelijk, maar
brandbaar. Ontsnappend koelmiddel kan vlam vatten.

De buisleidingen van het koelmiddelcircuit niet bescha-

u

digen.

WAARSCHUWING

Gevaar voor brand en beschadiging!

Plaats geen warmte afgevende apparaten, bijv. magnetron,

u

toaster enz. op het apparaat!

Aanwijzing*

De zakjes aan de achterkant zijn belangrijk voor een goed
functioneren van het apparaat. De inhoud van de zakjes is niet
giftig en ongevaarlijk.

Zakjes niet verwijderen!

u

2 * afhankelijk van model en uitvoering

Afmetingen van het apparaat

LET OP

Gevaar voor beschadiging door condenswater!
Wanneer uw apparaat geen Side-by-Side (SBS) model is:

het apparaat niet direct naast een ander koel-/vriesapparaat

u

zetten.

Wanneer uw apparaat een Side-by-Side (SBS) model is:

SBS-combinatie overeenkomstig het bijlageblad plaatsen.

u

WAARSCHUWING

Gevaar voor brand en beschadiging door verstopte ventilatie­openingen!

De ventilatieopeningen regelmatig schoonmaken. Zorg altijd

u

voor een goede luchttoevoer en -afvoer!

Neem bij beschadiging van het apparaat onmiddellijk - nog

q

voor het aansluiten - contact op met de leverancier.
De vloer waar het apparaat komt te staan moet waterpas en

q

vlak zijn.
Stel het apparaat niet op in direct zonlicht en ook niet naast

q

een fornuis, verwarming of dergelijke.
Plaats het apparaat niet alleen, doe dat het liefst samen met

q

twee of meer personen.
Hoe meer koelmiddel R 600a er in het apparaat is, des te

q

groter moet de ruimte zijn, waarin het apparaat staat. In te
kleine ruimtes kan bij een lek een brandbaar mengsel van
gas en lucht ontstaan. Volgens de norm EN 378 moet per
11 g koelmiddel R 600a, de plaatsingsruimte ten minste
1 m3 groot zijn. De hoeveelheid koelmiddel van uw apparaat
staat op het typeplaatje aan de binnenkant van het appa­raat.
Wanneer het apparaat in een zeer vochtige omgeving wordt

q

geplaatst, kan zich aan de buitenkant van het apparaat
condenswater vormen. Let op een goede luchtventilatie in
het plaatsingsvertrek.

Wanneer de transportbeveiliging op de deur is gestoken:

Rode transportbeveiliging

u

eraf trekken.

Wanneer de transportbeveiliging op de deur is vastgeschroefd:

Rode transportbeveiliging

u

losschroeven. Vrijgekomen
bevestigingsgat met stop (60)
afdichten.

Na het inbouwen:

Beschermfolies, plakband en transportbeveiligingen etc.

u

verwijderen.

4 Afmetingen van het apparaat

A (mm) B (mm) C (mm)

IG 10.., IGN 10.. 559 544 712

IK 16.., IKP 16..,
IG 16..,
IGN 16.., IB 16..

IK 19.., IKB 19.. 559 544 1022

IK 23.., IKP 23..,
IKB 23..,
IKBP 23..

IK 27.., IKB 27..,
IKBP 27..,
IGN 27..

IKBP 29.. 559 544 1572

IK 35.., IKF35..,
IKB 35..,
IKBP 35..,
IGN 35..,
SIGN 35..

559 544 872

559 544 1218

559 544 1395

559 544 1770

5 Nismaten

Fig. 1

Aanwijzing

Apparaat reinigen (zie gebruiksaanwijzing, hoofdstuk

u

"Apparaat reinigen").

Het apparaat is een inbouwapparaat en wordt daarom volledig
omsloten door een keukenmeubel. Het desbetreffende keuken­meubel moet precies volgens de vastgestelde inbouwmaten
zijn uitgevoerd en een voldoende be- en ontluchting mogelijk
maken, zodat het apparaat correct kan functioneren.

* afhankelijk van model en uitvoering 3

Kastdeur

Fig. 2

D

E

F (mm) G

(mm

(mm

)

)

IG 10..,
IGN 10..

IK 16..,
IKP 16.. ,
IG 16.. ,
IGN 16.., IB

16..

IK 19.., IKB

19..

IK 23..,
IKP 23..,
IKB 23..,
IKBP 23..

IK 27..,
IKB 27..,
IKBP 27..,
IGN 27..

IKBP 29.. 1574

IK 35.., IKF

35..,
IKB 35..,
IKBP 35..,
IGN 35..,
SIGN 35..

Het vermelde energieverbruik is berekend bij een diepte van
het keukenmeubel van 560 mm. Het apparaat is bij een diepte
van het keukenmeubel van 550 mm volledig functioneel, maar
het energieverbruik is een beetje hoger.

714

—

730

874

—

890

1024

—

1040

1220

—

1236

1397

—

1413

—

1590

1772

—

1788

560

—

570

min.
550,

aanbe-

volen

560

(mm

min.

500

)

H

J

(mm

(mm

)

)

min.40max.

19

Bij Side-by-Side-inbouw, twee appa-

u

raten naast elkaar, moeten de appa­raten telkens in een aparte meubel­kast worden ingebouwd.

Controleer de wanddikte van de aangrenzende meubels:

u

deze moet min. 16 mm bedragen.
Bouw het apparaat alleen in stabiele, stevige keukenmeu-

u

bels in. Zorg dat de meubels niet kunnen omvallen.
Stel het keukenmeubel af met een waterpas en een winkel-

u

haak en compenseer evt. verschillen door er iets onder te
leggen.
Zorg ervoor, dat de vloer en zijwanden van het meubel in

u

een rechte hoek ten opzichte van elkaar staan.

6 Kastdeur

Voor het keukenmeubel is één deur nodig.

-

De deur moet ten minste 16 mm en maximaal 19 mm dik

-

zijn.
Er moet een spleet van ten minste 3 mm breed tussen de

-

deur en de kastdeur die zich daarboven bevindt (indien
aanwezig) zijn.
De breedte van de meubeldeur hangt af van de stijl van de

-

keuken en de spleetgrootte tussen de deurpanelen van de
kast. Over het algemeen moet tussen de meubeldeuren een
verticale spleet van 3 mm worden gelaten.
Wanneer er meer kasten aanwezig zijn, moet de bovenkant

-

van de kastdeur zich op gelijke hoogte met de deuren van
de aangrenzende meubels bevinden.
De kastdeur moet vlak zijn en spanningsvrij worden gemon-

-

teerd.

LET OP

Bij een te zware kastdeur bestaat het risico op beschadiging!
Wanneer de kastdeur te zwaar is, kan beschadiging van de
scharnieren en een daaruit voortvloeiende slechte werking niet
worden uitgesloten.

Zorg er vóór montage van de kastdeur voor, dat het toege-

u

stane gewicht van de kastdeur niet wordt overschreden.

Apparaattype Maximaal gewicht

van de meubeldeur
(kg)

IK 19.., IKB 19.. 13

IG 10.., IGN 10.. 14

IK 16.., IKP 16.., IG 16.., IGN 16..,
IB 16..

IKB 23.., IKBP 23.., IK 23..,
IKP 23..

IK 27.., IKB 27.., IKBP 27.., IGN

27..

IKBP 29.. 22

IK 35.., IKF 35.., IKB 35..,
IKBP 35.., IGN 35.., SIGN 35..

16

19

21

26

4 * afhankelijk van model en uitvoering

Be- en ontluchting in het keukenmeubel

7 Be- en ontluchting in het keukenmeubel

Er moet een effectieve ventilatieruimte van ten minste

-

200 cm2 per apparaat luchtinlaat

Fig. 3 (B)

Hoe groter de oppervlakte van de ventilatieruimte, des te

-

energiezuiniger werkt het apparaat.
De diepte van de ventilatieruimte aan de achterkant van het

-

meubel moet min. 40 mm bedragen.

aanwezig zijn.

Fig. 3 (A)

en luchtuitlaat

Fig. 3

8 Draairichting deur veranderen

LET OP

Beschadigingsgevaar voor Side-by-Side modellen door
condenswater!
Bepaalde apparaten kunnen als Side-by-Side modellen (twee
apparaten naast elkaar) worden opgesteld.
Wanneer uw apparaat een Side-by-Side (SBS) apparaat is:

SBS-combinatie overeenkomstig het bijlageblad plaatsen.

u

Wanneer de plaatsing van de apparaten vastgelegd is:

deurscharniering niet veranderen.

u

Gevaar voor verwonding, wanneer de sluitdemper dichttrekt!

u

Gevaar voor verwonding wanneer de scharnieren dichtklappen!

u

Gevaar voor verwonding door eruit vallende deur!
Als de bevestigingsonderdelen niet vast genoeg zijn aange­schroefd, kan de deur eruit vallen. Dit kan zwaar letsel tot
gevolg hebben. Bovendien sluit de deur evt. niet, zodat het
apparaat niet goed koelt.

u

u

u

Aanwijzing

De draairichting van de deur kan alleen worden veranderd,
wanneer er aan de bovenkant voldoende ruimte is om de
scharnierbevestigingshoek eruit te trekken en aan de tegen­overliggende kant weer te monteren. Dat is na inbouw in de nis
in de regel niet het geval.

u

VOORZICHTIG

Demonteer de sluitdemper voorzichtig.

VOORZICHTIG

Laat de scharnieren open.

WAARSCHUWING

De scharnieren en de kogeltap van de sluitdemper met
4 Nm goed vastschroeven.
De houder van de sluitdemper met 3 Nm goed vast­schroeven.
Alle schroeven controleren en evt. aandraaien.

Verander de draairichting van de deur voordat het apparaat
in de nis wordt ingebouwd.

Bij deze handelingsstap bestaat het risico op letsel!
Neem de veiligheidsinstructies in acht!

De handleiding geldt voor meerdere modellen. Voer
deze stap alleen uit, wanneer die van toepassing is op
uw apparaat.

Maak een keuze uit de afgebeelde alternatieven.

Draai de schroeven alleen los, draai ze er niet uit.

Controleer de schroefverbinding en trek de schroeven
na indien nodig.

Neem tijdens het veranderen van de draairichting van de
deur de bovenstaande veiligheidsinstructies en de uitleg van
de symbolen in acht.

Verander de draairichting zoals aan het eind
van het boekje getoond.

De bovenste ventilatieruimte kan direct boven het apparaat

-

met een optioneel ventilatierooster
het plafond boven het meubel
opening in een tussenplafond

Fig. 4 (C)

Fig. 4 (D)

Fig. 4 (E)

, in de buurt van

of als luchtafvoer-

zijn uitgevoerd.

Fig. 4

u

* afhankelijk van model en uitvoering 5

Wateraansluiting

9 Wateraansluiting*

Gevaar voor elektrische schokken!

u

u

u

Vergiftigingsgevaar!

u

u

u

WAARSCHUWING

Trek de stekker uit het stopcontact, voordat u de waterlei­ding aansluit.
Sluit de watervoorziening af, voordat u de watertoevoerlei­dingen voor de ijsblokjesmaker aansluit.
De aansluiting aan het drinkwaternet uitsluitend door een
gekwalificeerde gas- en waterinstallateur laten uitvoeren.

WAARSCHUWING

De waterkwaliteit moet voldoen aan de drinkwatervoor­schriften van het betreffende land (b.v. 98/83/EU) , waar het
apparaat wordt in bedrijf wordt genomen.
Sluit het apparaat uitsluitend aan op de drinkwatervoorzie­ning.
De IceMaker is uitsluitend bedoeld voor het maken van
ijsblokjes voor privé-huishoudens en moet worden voorzien
van daarvoor geschikt water.

Roestvrijstalen slang aansluitgen:
Sluit het aansluitstuk met zeef aan op de afsluitkraan.

u

Sluit het andere slanguiteinde aan op de magneetklep.

u

Zet de rvs slang met de vastzetbeugel vast op de behuizing.

u

Open de afsluitkraan van de watertoevoer en

u

controleer of het watersysteem niet lekt.
Vóór de eerste inbedrijfstelling:
De waterleiding door een deskundig vakman

u

laten ontluchten.

10 Apparaat in de nis inbouwen*

Brandgevaar door kortsluiting!

u

u

LET OP

Let op dat u de scharnieren niet beschadigt!
Wanneer het apparaat tijdens het verschuiven aan de deur
wordt vastgehouden, kunnen de scharnieren worden bescha­digd.

u

WAARSCHUWING

Wanneer het apparaat in de nis wordt geschoven mag het
netsnoer niet bekneld raken, vastklemmen of beschadigen.
Gebruik het apparaat niet wanneer het netsnoer defect is.

Pak het apparaat tijdens het verschuiven en verplaatsen
altijd vast aan de kast.

Fig. 5

- De waterdruk moet tussen 0.15 MPa en 0.6 MPa (1,5 bar - 6
bar) liggen.

- De watertoevoer naar het apparaat toe moet via de koudwa­terleiding gebeuren, die geschikt is voor de bedrijfsdruk en
aan de hygiënevoorschriften voldoet.
Gebruik de bijgesloten rvs-slang (lengte 1,5 m). Gebruik
oude slangen niet nog een keer. Een slang van 3 m is
verkrijgbaar bij de Technische Dienst. Deze moet door een
deskundig vakman gemonteerd worden.
In het aansluitstuk van de slang bevindt zich een opvangzeef
met dichting.

- Tussen de slangleiding en de wateraansluiting van het huis
moet een afsluitkraan aanwezig zijn om de watertoevoer
indien noodzakelijk te kunnen onderbreken.

- Alle apparaten en voorzieningen die voor de toevoer van het
water worden gebruikt, moeten aan de geldige voorschriften
van het betreffende land voldoen.

- De watertoevoerleiding mag bij de montage niet beschadigd
of geknikt worden.

Voor de inbouw in de uitsparing, zijn via de klantenser­vice aanvullende accessoires verkrijgbaar:

Set voor de begrenzing van de hoek

van de deuropening tot 90°

Set voor de montage van gedeelde

voorkanten van meubilair

Set met afdekkingen voor blind schar-

nieren

Bij deze handelingsstap bestaat het risico op letsel!
Neem de veiligheidsinstructies in acht!

De handleiding geldt voor meerdere modellen. Voer
deze stap alleen uit, wanneer het apparaat is voorzien
van de desbetreffende functie.

Maak een keuze uit de afgebeelde alternatieven.

Draai de schroeven alleen los, draai ze er niet uit.

Controleer de schroefverbinding en trek de schroeven
na indien nodig.

Neem tijdens het inbouwen de uitleg van de symbolen in

u

acht.

Fig. 6

De magneetklep bevindt zich onder aan de achterkant van het
apparaat. De klep heeft een R3/4 metrische aansluitschroef­draad.

6 * afhankelijk van model en uitvoering
