Page 1

Руководство по монтажу и эксплуатации

Холодильный шкаф

281015

7086256 - 01

KPef/ KPes ... P

Page 2

Основные отличительные особенности устройства

Содержание

1 Основные отличительные особенности

устройства.............................................................

1.1 Краткое описание устройства и оборудования... 2

1.2 Область применения устройства.......................... 3

1.3 Декларация соответствия..................................... 3

1.4 Габариты для установки........................................ 3

1.5 Экономия электроэнергии.................................... 4

1.6 Пример размещения.............................................. 4

1.7 SmartDevice............................................................. 4

2 Общие указания по технике безопасности.... 4

3 Органы управления и индикации..................... 5

3.1 Основной экран...................................................... 5

3.2 Структура управления........................................... 5

3.3 Навигация............................................................... 6

3.4 Символы индикации............................................... 6

3.5 Опции устройства................................................... 6

4 Ввод в работу....................................................... 7

4.1 Транспортировка устройства................................ 7

4.2 Установка устройства............................................ 7

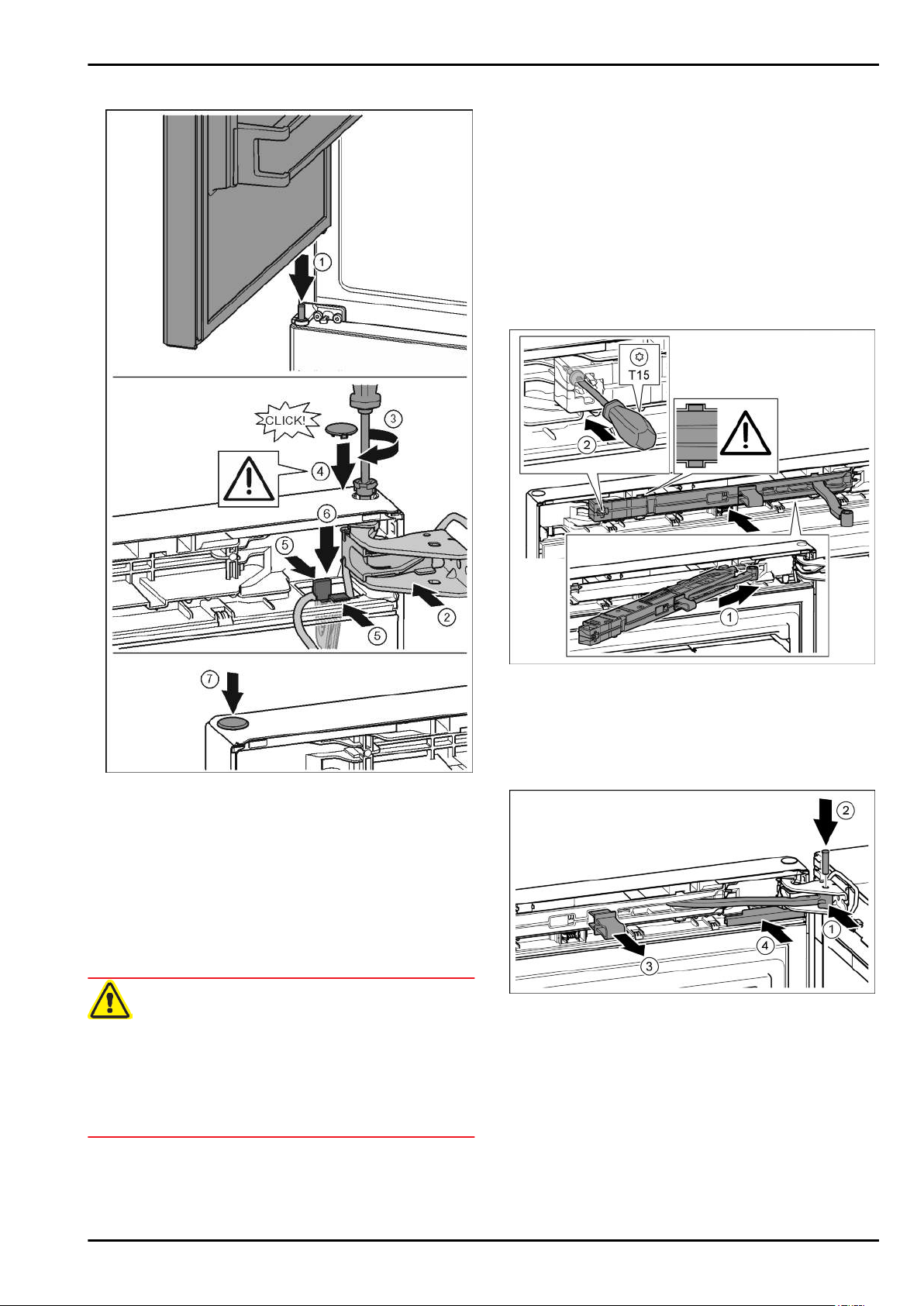

4.3 Перевешивание двери........................................... 8

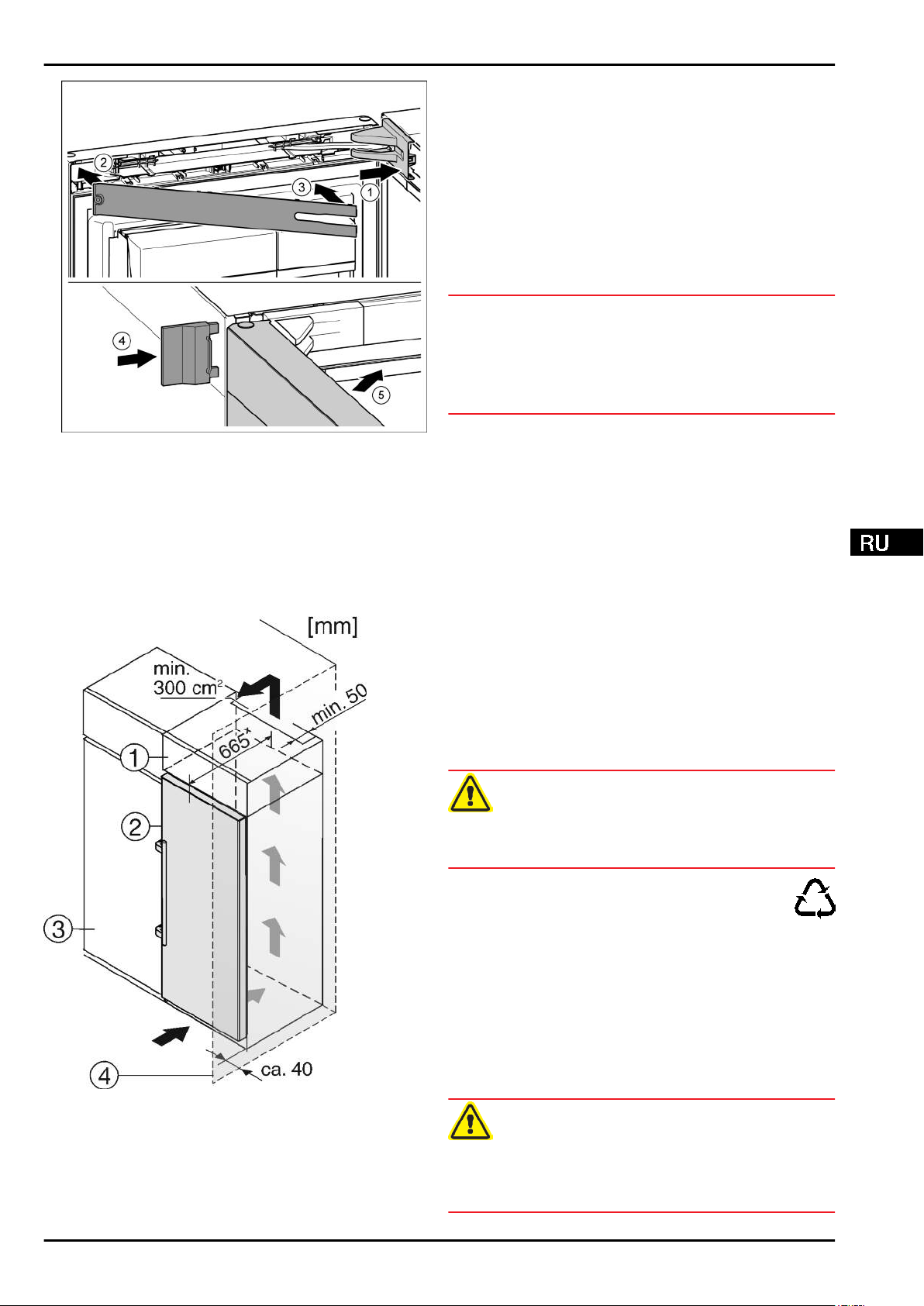

4.4 Установка в кухонную стенку................................ 13

4.5 Упаковку утилизируйте надлежащим образом... 13

4.6 Подключение устройства...................................... 13

4.7 Включение устройства........................................... 14

4.8 FreshAirУстановка -фильтра ................................. 14

4.9 Активация таймера очистки вентиляционной

сетки........................................................................

5 Обслуживание...................................................... 14

5.1 Изменение единицы измерения температуры.... 14

5.2 Защита от детей..................................................... 15

5.3 Режим Sabbath Mode............................................. 15

5.4 Охлаждение продуктов......................................... 15

5.5 Регулировка температуры..................................... 15

5.6 SuperCool................................................................ 16

5.7 Вентилятор............................................................. 16

5.8 Функция Holiday..................................................... 16

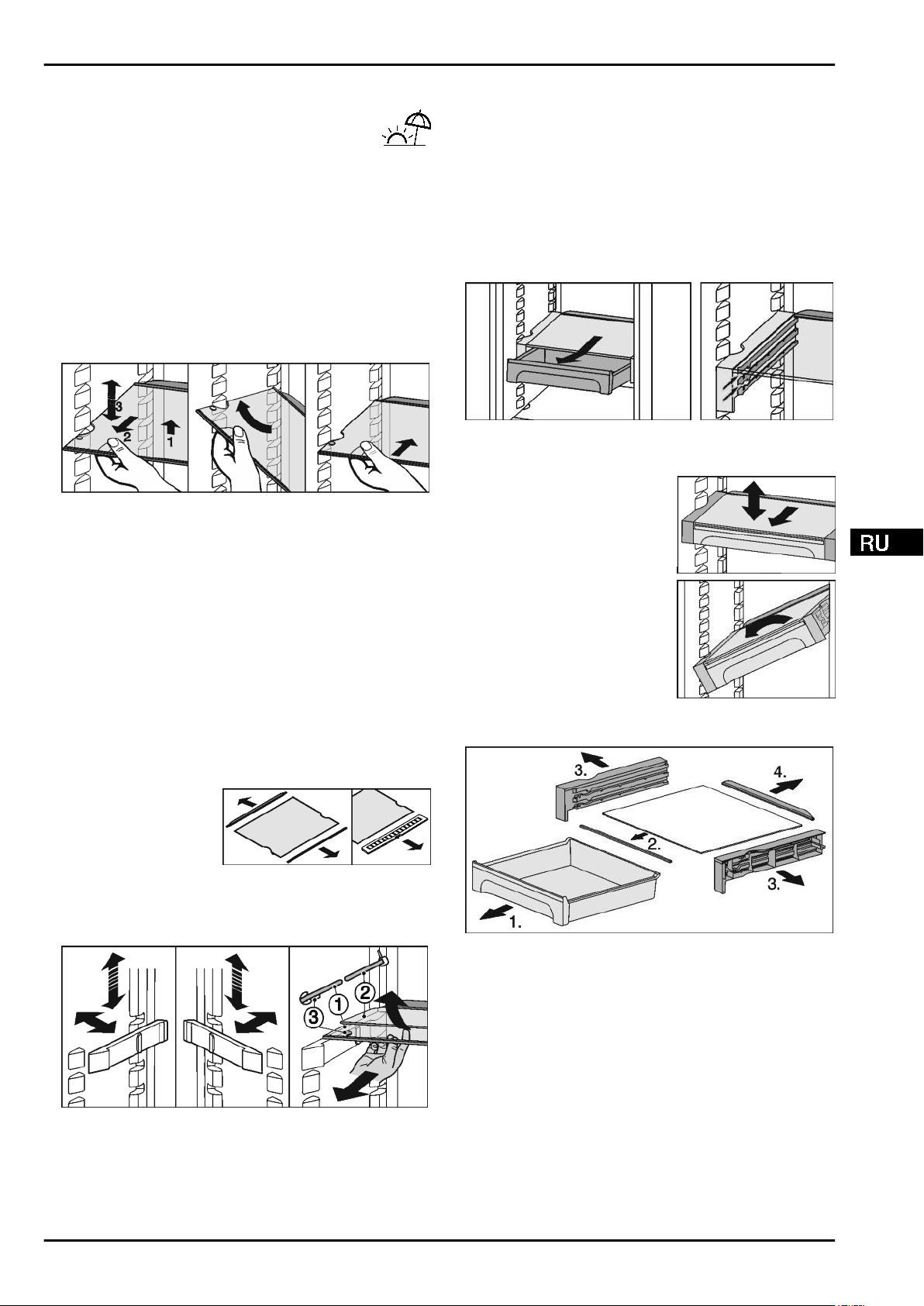

5.9 Съемные полки....................................................... 17

5.10 Используйте разделяемую полку......................... 17

5.11 VarioSafe................................................................. 17

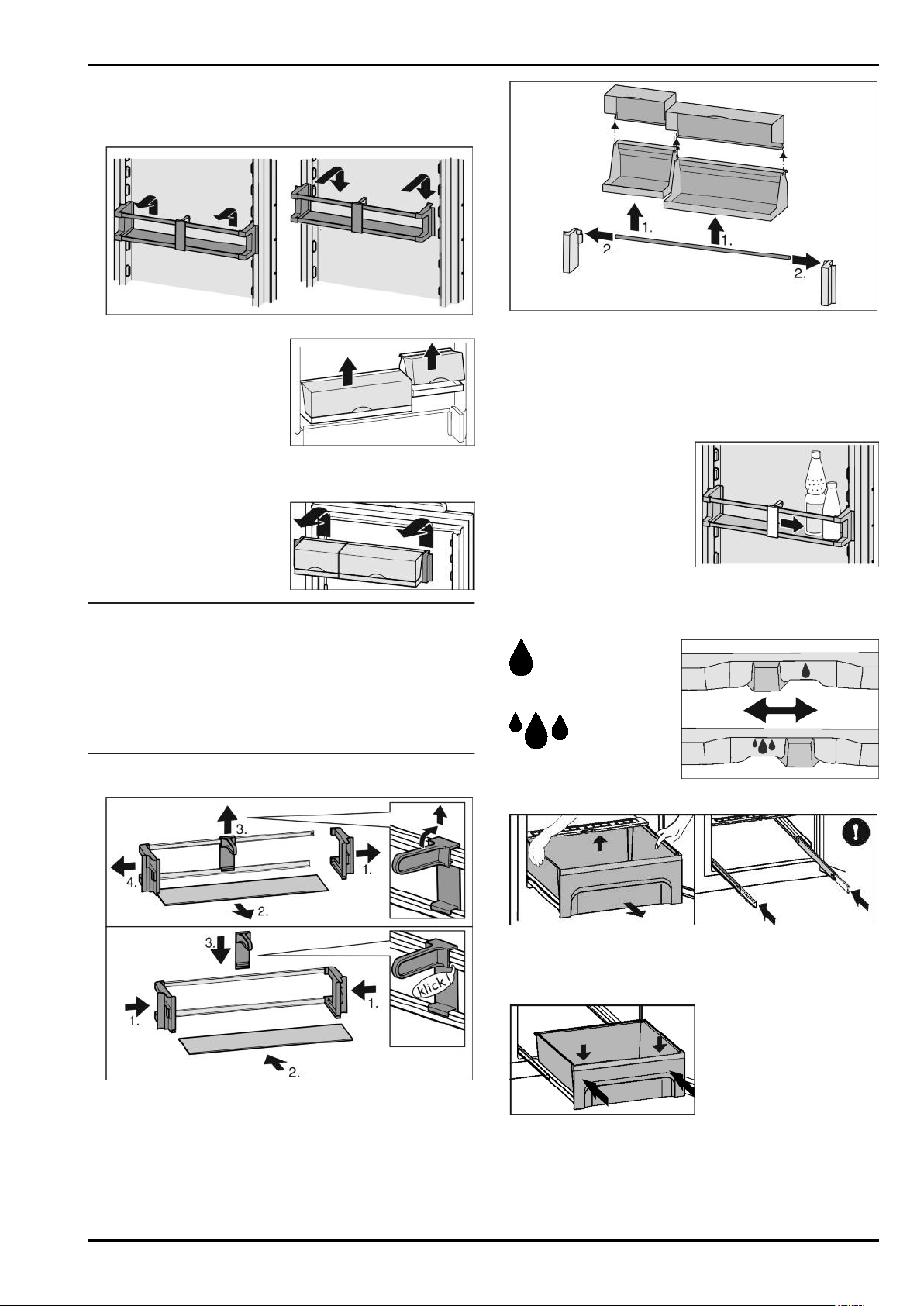

5.12 Дверные полки....................................................... 18

5.13 Использование держателя для бутылок.............. 18

5.14 BioCool-емкости..................................................... 18

6 Уход........................................................................ 19

6.1 FreshAirЗамена -фильтра:...................................... 19

6.2 Очистка вентиляционной сетки............................ 19

6.3 Чистка устройства.................................................. 19

6.4 Сервисная служба................................................. 20

7 Неисправности..................................................... 20

8 Сообщения............................................................ 21

9 Вывод из работы................................................. 22

9.1 Выключение устройства........................................ 22

9.2 Отключение............................................................ 22

10 Утилизация устройства...................................... 22

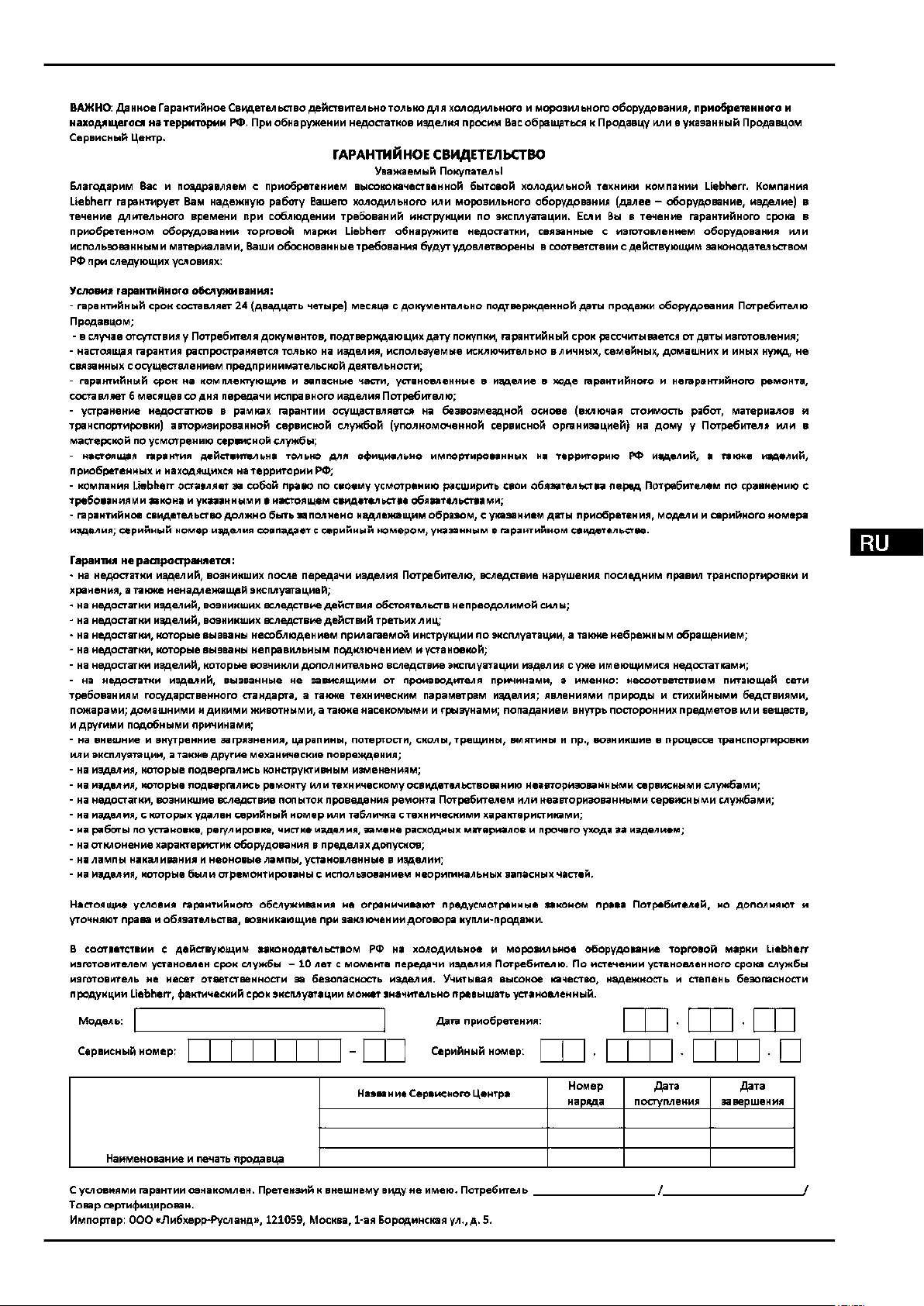

11 Информация об изготовителе / Гарантийное

свидетельство......................................................

Изготовитель постоянно работает над дальнейшим развитием всех типов и моделей. Поэтому мы рассчитываем на понимание в том, что мы оставляем за собой право изменять форму, оборудование и технику.

Чтобы познакомиться со всеми полезными возможностями данного нового устройства, пожалуйста, прочитайте внимательно указания в этом руководстве.

Данное руководство действительно для множества моделей, поэтому для конкретной модели возможны неко-

торые отклонения. Разделы, относящиеся только к определенным устройствам, помечены знаком "звездочка" (*).

Указания о выполнении действия помечены знаком

, результаты действия – знаком .

1 Основные отличительные особенности устройства

1.1 Краткое описание устройства и оборудования

Fig. 1

(1) Амортизатор закры-

вания двери

(2) Приборы контроля и

управления

(3) Внутреннее свето-

диодное освещение

(4) Полка с ящиками (14) Самая холодная зона (5) Держатель для

консервов

(6) Держатель для

бутылки

(7) Полка для бутылок (17) VarioSafe (8) Пластина регулировки

влажности

(9) BioCool-емкость, регу-

лируемая

(11) Установочные опоры

(12) Транспортировочные

ручки спереди, транспортировочные ролики сзади

(13) Заводская табличка

(15) Съемная полка

(16) Полка для хранения

бутылок

(18) Съемная полка,

разъемная

(19) Вентилятор, с крепле-

нием для фильтра FreshAir

2 * Наличие в зависимости от модели и комплектации

Page 3

Основные отличительные особенности устройства

(10) Вентиляционная

решетка

Указание

Места для хранения, выдвижные ящики или корзины в

состоянии поставки расположены для оптимального энергосбережения.

(20) Транспортировочные

ручки сзади

1.2 Область применения устройства

Применение по назначению

Устройство предназначено исключительно для охлаждения пищевых продуктов в домашних условиях или условиях, приближенных к домашним. Сюда относится, например, использование

на кухнях частных лиц, в столовых,

в частных пансионатах, отелях, мотелях и других местах проживания,

при обеспечении готовым питанием и аналогичных услугах оптовой торговли.

Все другие виды применения являются недопустимыми.

Предсказуемое ненадлежащее использование

Следующее использование запрещается в явном виде:

Хранение и охлаждение медикаментов, плазмы крови, лабораторных препаратов или аналогичных веществ и продуктов, лежащих в основе директивы по медицинской продукции 2007/47/EG.

Использование во взрывоопасных зонах.

Использование на подвижных носителях, таких как корабли, рельсовый транспорт или самолеты.

Хранение живых животных.

Неправильное использование устройства может привести к повреждению хранящихся изделий или к их порче.

Климатические классы

Устройство предназначено для эксплуатации в ограниченном диапазоне температуры окружающей среды в зависимости от климатического класса. Климатический класс, соответствующий данному устройству, указан на заводской табличке.

Указание

Для обеспечения безупречной работы

соблюдать заданную температуру окружающей среды.

Климатический класс

SN 10 °C до 32 °C

N 16 °C до 32 °C

для температуры окружающего воздуха

Климатический класс

ST 16 °C до 38 °C

T 16 °C до 43 °C

для температуры окружающего воздуха

1.3 Декларация соответствия

Контур хладагента проверен на герметичность. Устройство отвечает соответствующим предписаниям по технике безопасности, а также директивам ЕС 2006/95/EС, 2004/108/EС, 2009/125/EС и 2010/30/EС.

Указание для проверяющих органов:

Проверки следует проводить согласно действующим нормам и директивам. Подготовка и проверка устройств должна выполняться с учетом схем загрузки от производителя и указа-

ниям, содержащимся в руководстве по эксплуатации.

1.4 Габариты для установки

Fig. 2

Модель Высота устройства

KPef 43.. /KPes 43.. 1850

При использовании пристенных распорок этот размер

увеличивается на 15 мм (см. 4.2) . Размеры при открытой двери действительны для угла

открывания 115 °. Расстояния зависят от угла открывания.

H (мм)

* Наличие в зависимости от модели и комплектации 3

Page 4

Общие указания по технике безопасности

1.5 Экономия электроэнергии

Всегда следите за хорошим притоком и оттоком

воздуха. Не закрывайте вентиляционные отверстия / решетки. Вентиляционный воздушный зазор должен всегда оста-

ваться открытым. Избегайте устанавливать устройство в зоне прямых

солнечных лучей, рядом с плитой, системой отопления и т. п. Потребление электроэнергии зависит от условий в

месте установки, например, от температуры окружающей среды (см. 1.2) . Открывайте устройство на предельно короткое время.

Чем ниже заданная температура, тем больше потре-

бление электроэнергии. Сортируйте продукты при размещении (см. Основные

отличительные особенности устройства). Храните все продукты хорошо запакованными и закры-

тыми. Это поможет избежать образования инея. Вынимайте продукты на как можно менее продолжи-

тельный срок, чтобы они не сильно нагрелись. Укладка теплой пищи: сначала дайте ей остыть до

комнатной температуры. Во время длительного отсутствия используйте функцию

Holiday (см. 5.8) .

1.6 Пример размещения

Fig. 3

1.7 SmartDevice

Устройство полностью готово для встраивания в систему умного дома и продвинутых бытовых услуг. Благодаря SmartDeviceBox можно использовать дополнительные опции. Активация осуществляется через портал для клиентов MyLiebherr.

Подробную информацию о возможностях, условиях и отдельных опциях можно найти в интернете на сайте www.smartdevice.liebherr.com.

2 Общие указания по технике безопасности

Опасности для пользователя:

Дети от 8 лет и старше, а также лица с ограниченными физическими, сенсорными или умственными способностями, а также люди, не имеющие достаточного опыта или знаний могут использовать прибор только в том случае, если они находятся под присмотром или прошли инструктаж по безопасному использованию устройства и понимают возможные опасности. Детям запрещается играть с устройством. Детям запрещается выполнять очистку и техническое обслуживание, если они находятся без присмотра.

При отключении от сети всегда беритесь за вилку. Не тяните за кабель.

В случае неисправности извлеките вилку из розетки или выключите предохранитель.

Не допускайте повреждения сетевого кабеля. Не используйте устройство с поврежденным сетевым кабелем.

Ремонтные работы и вмешательства в устройство разрешается выполнять только сервисной службе или другим прошедшим соответствующее обучение специалистам.

Устанавливайте, подключайте и утилизируйте устройство только в соответствии указаниями руководства по эксплуатации.

Тщательно сохраняйте данное руководство и при необходимости передайте его следующему владельцу.

Специальные лампы, такие как светодиоды, в устройстве служат для освещения его внутреннего пространства и не предназначены для освещения помещения.

Опасность пожара

Содержащийся в устройстве хладагент R 600a неопасен для окружающей среды, но является горючим материалом. Вытекающий хладагент может загореться.

•

Не повреждайте трубопроводы контура хладагента.

•

Не пользуйтесь внутри устройства открытым огнем или источником искр.

•

Внутри устройства не пользуйтесь электрическими приборами (например, устройства для очистки паром, нагревательные приборы, устройства для приготовления мороженого и т.д.).

•

В случае утечки хладагента: удалите с места утечки источники открытого огня или искр. Хорошо проветрите поме-

4 * Наличие в зависимости от модели и комплектации

Page 5

Органы управления и индикации

щение. Обратитесь в службу поддержки.

Не храните в устройстве взрывоопасные вещества или аэрозольные баллончики с горючими газообразующими средствами, такими как, например, пропан, бутан, пентан и т.д. Соответствующие аэрозольные баллончики можно распознать по надпечатке со сведениями о содержимом или по значку пламени. Случайно выделившиеся газы могут воспламениться при контакте с электрическими узлами.

Не ставить вблизи устройства горячие свечи, лампы и другие предметы с открытым пламенем, чтобы не вызвать пожар.

Алкогольные напитки и другие емкости, содержащие спирт, храните только плотно закрытыми. Случайно вылившийся спирт может воспламениться при контакте с электрическими узлами.

Опасность падения и опрокидывания:

Не используйте основание устройства, выдвижные ящики, двери и т.п. в качестве подножки или опоры. Это особенно касается детей.

Опасность пищевого отравления:

Не употребляйте продукты с превышенным сроком хранения.

Опасность обморожения, онемения и появления болезненных ощущений:

Избегайте продолжительного контакта кожи с холодными поверхностями или охлажденными / замороженными продуктами или примите меры защиты, например, наденьте перчатки. Не потребляйте пищевой лед, особенно замерзшую воду или кубики льда, сразу после их извлечения и слишком холодными.

Опасность получения травм и повреждений:

Горячий пар может нанести вред здоровью. Для оттаивания запрещено использовать электроприборы с нагревательными элементами или подачей пара, открытое пламя или аэрозоли для стимулирования оттаивания.

Не удалять лет с помощью острых предметов.

Опасность защемления:

При открывании и закрывании двери не касайтесь дверных петель. Можно защемить пальцы.

Символы на приборе:

символ может находиться на компрессоре. Он относится к маслу в компрессоре и указывает на следующую опасность: проглатывание и попадание в дыхательные пути может привести к смертельному исходу. Данное указание имеет значение только для утилизации. В обычном режиме работы опасность отсутствует.

Соблюдайте специальные указания, помещенные в других главах:

ОПАСНОСТЬ

ПРЕДУПРЕЖДЕН ИЕ

ОСТОРОЖНО

ВНИМАНИЕобозначает опасную ситуацию,

Указание обозначает полезные указания и

обозначает непосредственную опасную ситуацию, которая, если не будет устранена, приведет к смерти или тяжелым травмам.

обозначает опасную ситуацию, которая, если не будет устранена, может привести к смерти или тяжелой травме.

обозначает опасную ситуацию, которая, если не будет устранена, может привести к травмам легкой или средней тяжести.

которая, если не будет устранена, может привести к повреждению имущества.

советы.

3 Органы управления и индикации

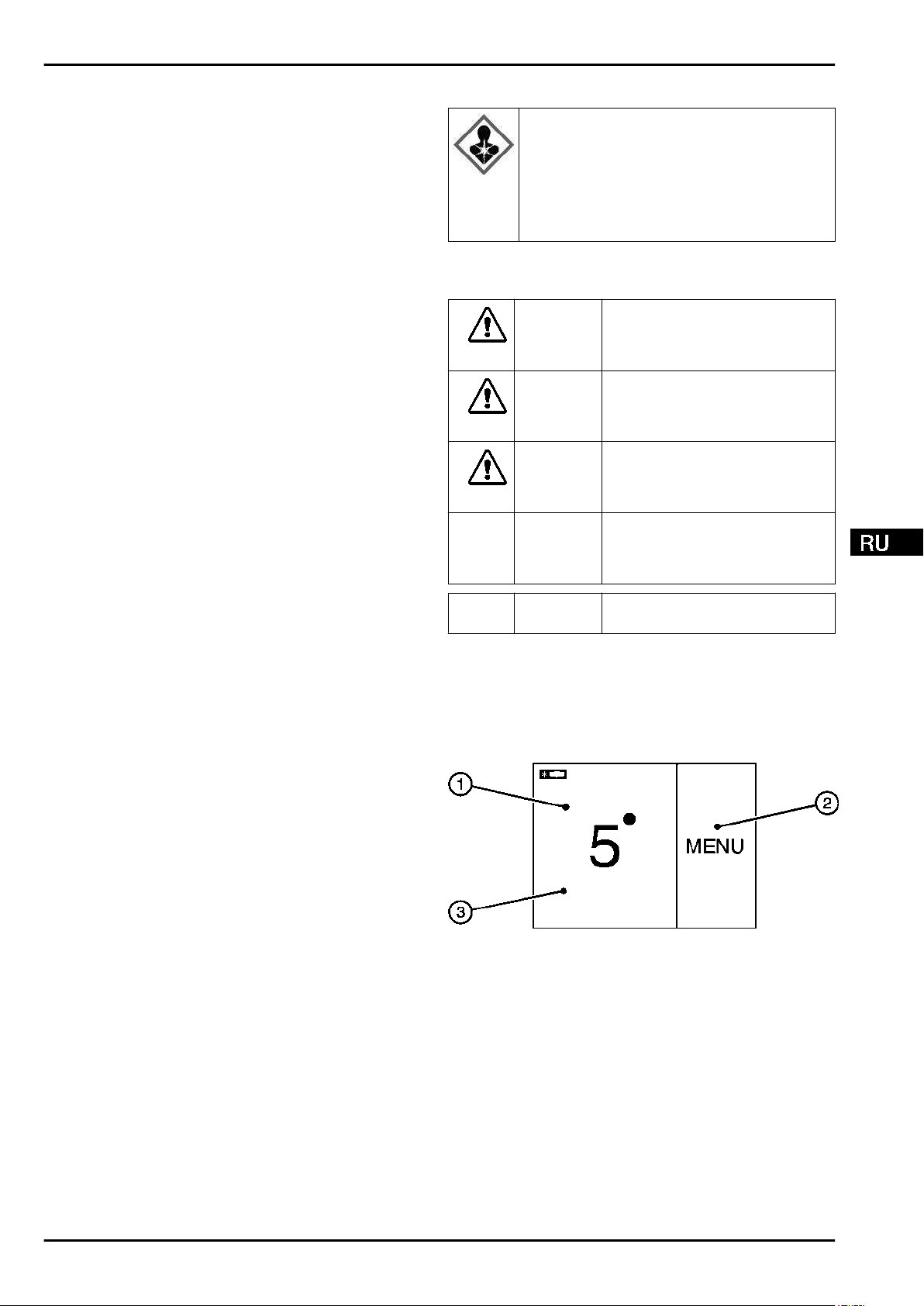

3.1 Основной экран

Fig. 4

(1) Поле холодильного

отделения

(2) Поле меню

Основной экран представляет собой индикатор выходных параметров для пользователя. Отсюда предпринимаются все регулировки.

Путем нажатия на экран можно вызывать функции и изменять параметры.

3.2 Структура управления

Поле холодильного отделения

(3) Экран

* Наличие в зависимости от модели и комплектации 5

Page 6

Органы управления и индикации

Fig. 5

(1) Символ для холодиль-

ного отделения

В поле холодильного отделения отображается настроенная температура холодильного отделения.

Можно предпринимать следующие настройки.

Настройки температуры.

Устройство выключить, экран остается работающим.

Поле меню

(2) Индикатор температуры

холодильного отделения

После подтверждения индикатор переходит к основному экрану.

ON / OFF, START / STOP

Активация/деактивация опции.

После активации или деактивации опции индикатор переходит к основному экрану.

RESET:

Сброс таймера.

Доступ только для сервисной службы

Указание

Если выбор не происходит за 1 минуту, индикатор переходит к основному экрану.

3.4 Символы индикации

Символы индикации дают представление о текущем состоянии устройства.

Fig. 6

(1) Главное меню (2) Активированная опция

Поле меню обеспечивает доступ к опциям и настройкам устройства. В дополнение к этому отображаются активные опции.

3.3 Навигация

Доступ к отдельным опциям происходит путем нажатия на меню. После подтверждения опции или настройки раздается звуковой сигнал. Индикатор переходит в режим основного экрана.

Обслуживание устройства происходит через следующие символы.

Режим готовности к работе:

включение устройства и температурной зоны.

Меню:

вызов опций.

Минус/плюс:

изменение настройки (например, регулировка температуры).

Навигационная стрелка левая/ правая:

выбор опций и навигация по меню.

С помощью навигационных стрелок можно по очереди переходить к отдельным опциям. После последней опции снова появляется первая.

отмена выбора.

Индикатор переходит на ближайший более высокий уровень или к главному экрану.

OK:

Подтверждение выбора.

Восходящие стрелки:

температура повышается.

Нисходящие стрелки:

температура понижается.

Режим готовности к работе:

прибор и температурная зона выключены.

Сообщения:

выдаются сообщения о неисправностях и напоминания.

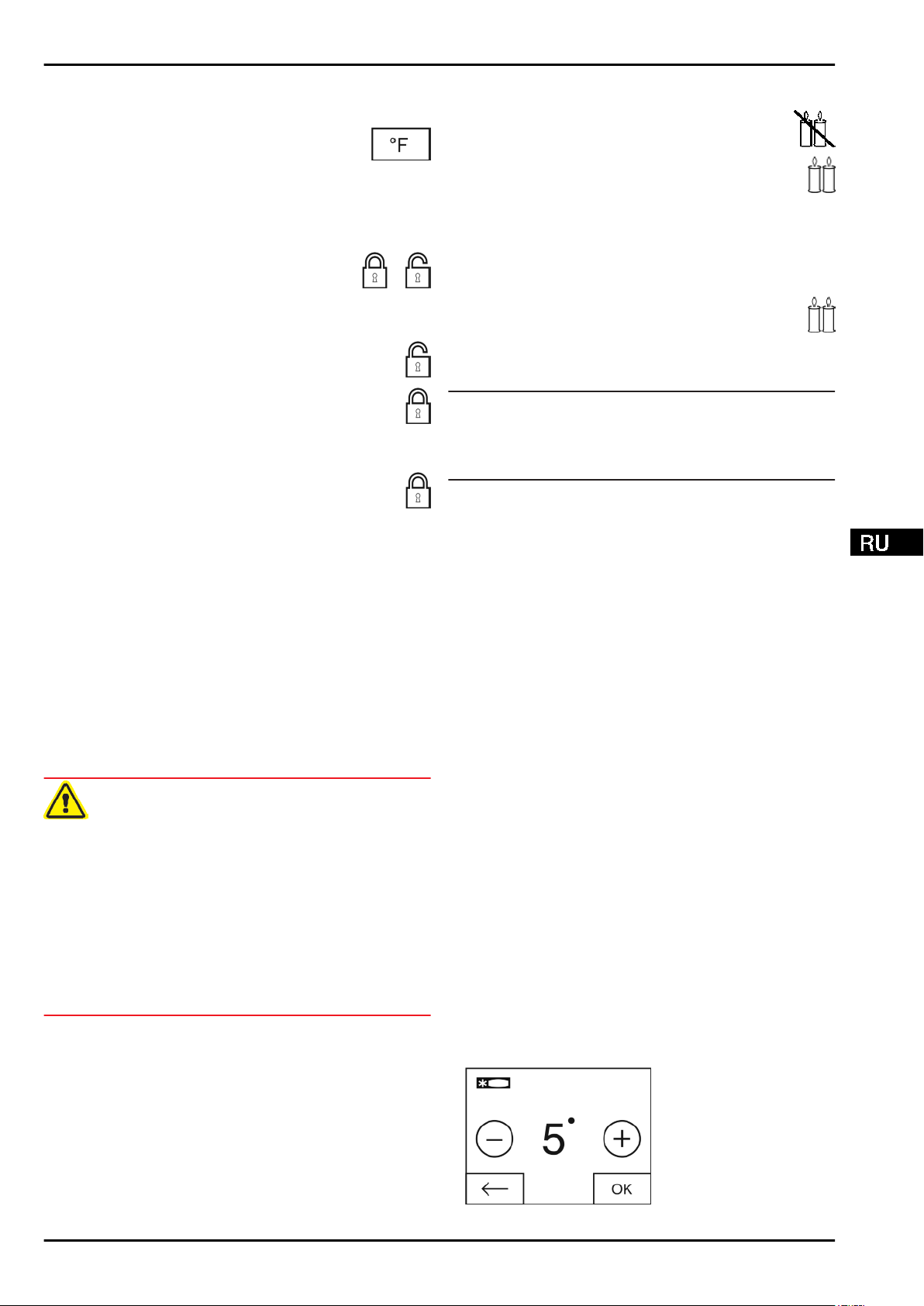

3.5 Опции устройства

Могут быть активированы или настроены следующие опции, объяснения и возможность настройки (см. Обслуживание):

Символ Опция

SuperCool

Вентилятор

SabbathMode

Защита от детей

Функция отпуска

Единица измерения температуры

Если опция активирована, соответствующий символ

отображается в окне меню. При более чем 6 активированных опциях в поле меню

отображаются только 4 опции. Остальные опции отобра-

6 * Наличие в зависимости от модели и комплектации

Page 7

Ввод в работу

жаются нажатием нижней навигационной стрелки. При повторном нажатии навигационной стрелки происходит переход к исходной индикации.

Символ затемняется, если опция завершается или деактивируется.

4 Ввод в работу

4.1 Транспортировка устройства

Опасность травмы и повреждений в результате ненадлежащей транспортировки!

u u u

4.2 Установка устройства

Опасность возгорания из-за влажности! Если токоведущие узлы или сетевой кабель становятся влажными, то это может привести к короткому замыканию.

Опасность возгорания вследствие короткого замыкания! Если сетевой кабель/вилка устройства или другого устройства соприкасаются с обратной стороной устройства, то вибрации устройства могут привести к повреждению сетевого кабеля/вилки, что может вызвать короткое замыкание.

Опасность возгорания хладагента! Содержащийся в устройстве хладагент R 600a неопасен для окружающей среды, но является горючим материалом. Вытекающий хладагент может загореться.

Опасность пожара и повреждения!

ОСТОРОЖНО

Перевозите устройство в упаковке. Перевозите устройство в стоячем положении. Не транспортируйте устройство в одиночку.

ПРЕДУПРЕЖДЕНИЕ

Устройство предназначено для использования в закрытых помещениях. Запрещается использовать устройство на открытом воздухе или во влажных помещениях и в зоне разбрызгивания воды.

ПРЕДУПРЕЖДЕНИЕ

Устанавливайте устройство таким образом, чтобы оно не соприкасалось с вилками или сетевыми кабелями. Не подключайте к розеткам в области обратной стороны устройства ни само устройство, ни другие устройства.

ПРЕДУПРЕЖДЕНИЕ

Не повреждайте трубопроводы контура хладагента.

ПРЕДУПРЕЖДЕНИЕ

Не ставьте на устройство приборы, выделяющие тепло, например, микроволновую печь, тостер и т.д.!

ВНИМАНИЕ

Опасность повреждения под действием конденсата!

Не разрешается устанавливать данное устройство

непосредственно рядом с другими холодильниками или морозильниками.

При повреждении устройства немедленно - до подклю-

чения - обратитесь к поставщику. Пол на месте установки должен быть горизонтальным и

ровным. Избегайте установки устройства в зоне попадания

прямых солнечных лучей, рядом с плитой, системой отопления и другими аналогичными приборами. Устройство следует установить к стене вплотную

обратной стороной или прилагаемыми пристенными распорками, если они используются. Устройство можно передвигать только в разгруженном

состоянии. Не устанавливайте устройство без помощника.

Чем больше хладагента R 600a находится в устройстве,

тем больше должно быть помещение, в котором находится это устройство. Если объём помещения небольшой, то при вытекании хладагента может образоваться горючая газо-воздушная смесь. Согласно стандарту EN 378 на 11 г хладагента R 600a должен приходиться 1 м3 помещения для размещения. Количество хладагента в вашем устройстве указано на заводской табличке внутри агрегата.

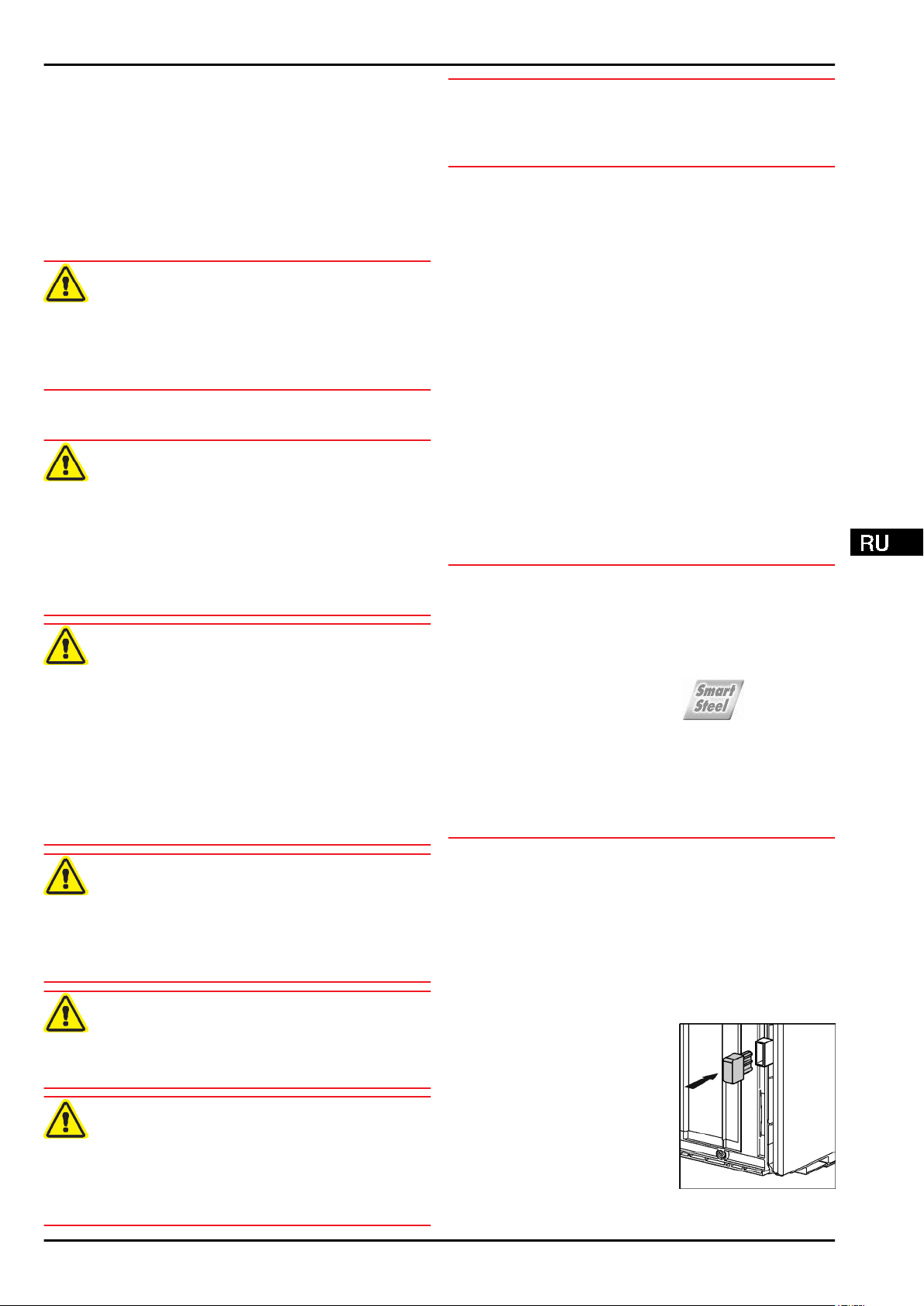

Снимите защитную пленку с внешней стороны устрой-

ства.

ВНИМАНИЕ

Опасность повреждения при использовании средств для ухода за нержавеющей сталью! На двери из нержавеющей стали и боковые стенки из нержавеющей стали нанесено высококачественное покрытие. Средства для ухода за нержавеющей сталью отрица-

тельно действуют на это покрытие.

Протирайте поверхности дверей и боковых стенок

со специальным покрытием, а также дверцы и боковые стенки с лакокрасочным покрытием

только мягкой, чистой тряпкой. При сильном загрязнении используйте небольшое количество воды или нейтрального чистящего средства. Также можно использовать микрофибровую салфетку.

снимите защитную пленку со всех декоративных

планок. Удалите все детали, защищавшие устройство при пере-

возке.

Распорки следует использовать, чтобы достичь декларированного уровня энергопотребления, а также исключить появление конденсата при высокой влажности окружающей среды. В таком случае глубина устройства увеличивается примерно на 15 мм. Без использования распорок устройство полностью работоспособно, однако потребляет немного больше электроэнергии.

Если к устройству прила-

гаются пристенные распорки, их следует установить с обратной стороны устройства снизу слева и справа.

Опасность пожара и повреждения из-за заблокированных вентиляционных отверстий!

ПРЕДУПРЕЖДЕНИЕ

Держите вентиляционные отверстия всегда свободными. Всегда следите за хорошим притоком и оттоком воздуха!

Упаковку утилизируйте надлежащим образом (см. 4.5) .

* Наличие в зависимости от модели и комплектации 7

Page 8

Ввод в работу

С помощью любого вильча-

того ключа выведите устройство в устойчивое положение посредством регулируемых опор (A) и выровняйте его, используя уровень.

После этого подпереть дверь: с помощью рожкового

ключа SW10 выворачивать установочную опору на опорном кронштейне (В) до тех пор, пока она не будет опираться на пол, затем повернуть еще на 90°.

Указание

Очистите устройство (см. 6.3) .

Если устройство установлено в очень влажном помещении, то на внешней его стороне может образоваться конденсат.

Всегда следите за хорошим притоком и оттоком

воздуха на месте установки.

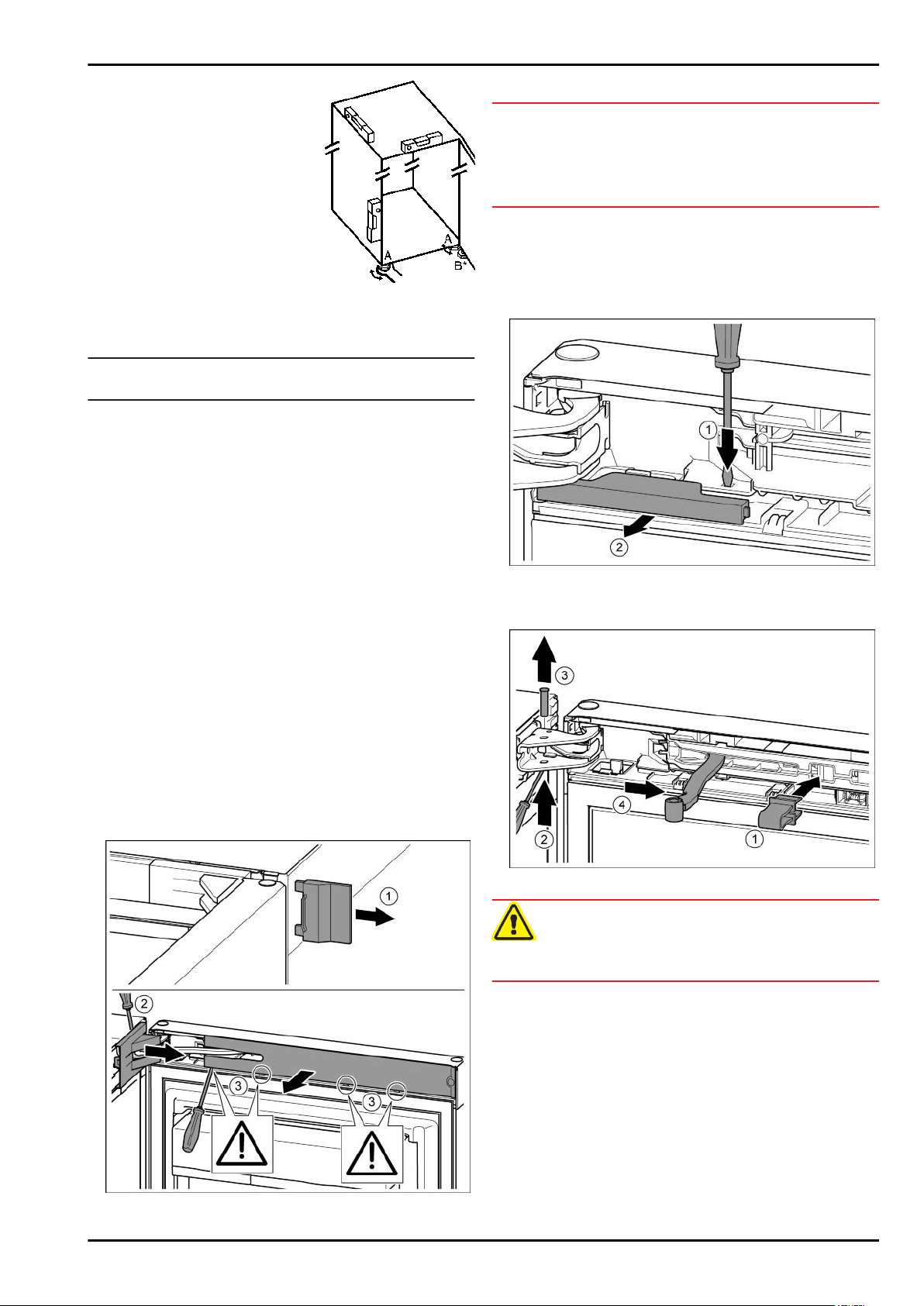

4.3 Перевешивание двери

Открыть дверь.

ВНИМАНИЕ

Опасность повреждения! Если повреждено уплотнение дверцы, то она, возможно, закрывается неправильно, что становится причиной недостаточного охлаждения.

Не повредите уплотнение дверцы отвёрткой!

Снять внешнюю крышку.

При помощи отвертки освободить от фиксаторов

крышку опорного кронштейна и отсоединить. Снять крышку опорного кронштейна. Вывести накладку из зацепления и отвести в сторону.

Fig. 7 (1)

Fig. 7 (2)

Fig. 7 (3)

При необходимости, можно изменить направление открывания двери.

Убедитесь, что подготовлен следующий инструмент:

Torx® 25 (T25);

Torx® 15 (T15);

шлицевая отвертка;

Рожковый ключ SW10

водяной уровень;

прилагаемый гаечный ключ с насадкой к Т25;

при необходимости, аккумуляторный шуруповерт;

При необходимости, стремянка

при необходимости, для выполнения монтажных работ

привлечь второго человека.

4.3.1 Снятие амортизатора закрывания

двери

Fig. 8

Нажать накладку шлицевой отверткой.

Вынуть крышку из зацепления.

Fig. 8 (2)

Fig. 8 (1)

Fig. 9

Опасность защемления складывающимся шарниром!

ОСТОРОЖНО

Зафиксировать предохранитель.

Зафиксировать предохранитель в отверстии.

Выкрутить палец отверткой Т15.

Извлечь палец движением вверх.

Повернуть шарнир в направлении двери.

Fig. 9 (2)

Fig. 9 (3)

Fig. 9 (1)

Fig. 9 (4)

Fig. 7

8 * Наличие в зависимости от модели и комплектации

Page 9

Fig. 10

Ослабить винт на узле амортизатора с помощью

отвертки Т15 примерно на 14 мм. Отверткой со стороны ручки переместиться за узел

амортизатора и повернуть вперед. Вытащить узел амортизатора.

Fig. 10 (1)

Fig. 10 (2)

Fig. 10 (3)

Ввод в работу

4.3.2 Снятие двери

Указание

Уберите продукты с полочек на дверце, прежде чем

снимать дверцу, чтобы продукты не упали.

Опасность травмы при опрокидывании двери!

u u

ОСТОРОЖНО

Следует хорошо держать дверь. Устанавливайте дверь осторожно.

Осторожно снять предохранительную крышку.

Fig. 11 (1)

Немного выкрутить палец отверткой Т15.

Удерживать дверь и вытянуть палец рукой.

Опорную втулку вывести из направляющей. Установить

и зафиксировать с другой стороны. Приподнять дверь и отставить в сторону.

Осторожно приподнять шлицевой отверткой заглушку

из опорной втулки двери и вынуть.

Fig. 11 (2)

Fig. 11 (3)

Fig. 11 (4)

Fig. 11 (5)

Fig. 11

* Наличие в зависимости от модели и комплектации 9

Page 10

Ввод в работу

4.3.3 Перестановка верхних опорных частей

Fig. 12

Оба винта выкрутить отверткой Т25.

Приподнять и убрать опорный кронштейн.

4.3.4 Перестановка нижних опорных частей

Fig. 14

Опорный палец полностью извлечь движением вверх.

Fig. 14 (1)

Открутить винты отверткой Т25 и снять опорный крон-

штейн.

Fig. 14 (2)

Крышку отсоединить с помощью отвертки и убрать в

сторону. Навесить крышку, повернув ее на 180°, справа с другой

стороны. Крышку зафиксировать.

Установить винт отверткой Т25.

Установить верхний опорный кронштейн.

Цапфы находятся в предусмотренных резьбовых отвер-

стиях. Затянуть винт.

Вставить и затянуть винт отверткой Т25.

Fig. 13 (1)

Fig. 13 (2)

Fig. 13 (3)

Fig. 13 (4)

Fig. 13 (5)

Fig. 13 (4)

Fig. 13 (6)

Fig. 13

Снять крышку и поставить с другой стороны.

Установить опорный кронштейн с другой стороны и

прикрутить с помощью отвертки Т25. Начинать с винта 2 в центре. Затянуть винты 3 и 4.

Снова установить опорный палец в сборе. При этом

следить за тем, чтобы выступ фиксатора был направлен назад.

Fig. 15 (2)

Fig. 15 (3, 4)

Fig. 15 (5)

Fig. 15

Fig. 15 (1)

10 * Наличие в зависимости от модели и комплектации

Page 11

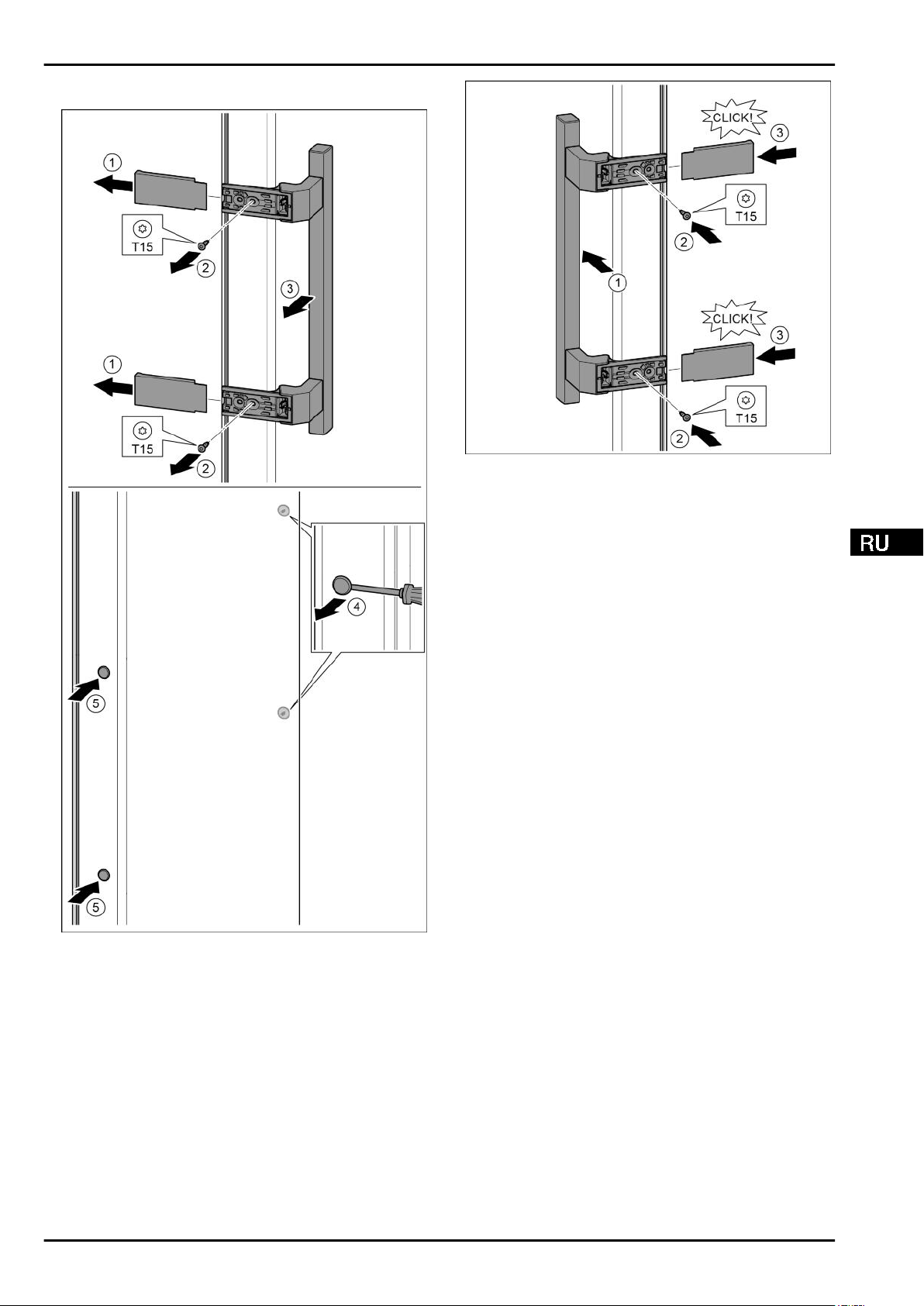

4.3.5 Перестановка ручек

Ввод в работу

Fig. 17

Установить ручку на противоположной стороне.

Fig. 17 (1)

Отверстия под винты должны находиться точно друг

над другом. Затянуть винты отверткой Т15.

Установить крышки сбоку и надвинуть.

Следить за правильной фиксацией.

Fig. 17 (2)

Fig. 17 (3)

Fig. 16

Снять крышку.

Выкрутить винты отверткой Т15.

Снять ручку.

Осторожно приподнять шлицевой отверткой боковых

заглушки и вынуть их. Заглушки снова вставить с другой стороны.

Fig. 16 (1)

Fig. 16 (2)

Fig. 16 (3)

Fig. 16 (4)

Fig. 16 (5)

* Наличие в зависимости от модели и комплектации 11

Page 12

Ввод в работу

4.3.6 Монтаж двери

При необходимости, выровняйте дверь через два

продольных отверстия в нижнем опорном кронштейне на одной оси с корпусом устройства. Для этого выкрутить средний винт в нижнем опорном кронштейне с помощью прилагаемой к Т25 насадки. Оставшиеся винты немного отпустить с помощью насадки к Т25 или отверткой Т25 и выровнять посредством продольных отверстий. Подпереть дверь: с помощью рожкового ключа SW10

выворачивать установочную опору на нижнем опорном кронштейне до тех пор, пока она не будет опираться на пол, затем повернуть еще на 90°.

4.3.8 Монтаж амортизатора закрывания двери

Fig. 18

Установить дверь на нижний опорный палец.

Дверь вверху выровнять по отверстию в опорном крон-

штейне. Вставить палец и затянуть отверткой Т15.

Установить предохранительную крышку для защиты

двери: вставить предохранительную крышку и проверить, прилегает ли она к двери. В ином случае вставить палец полностью. Вставить заглушку.

Fig. 18 (1)

Fig. 18 (4)

Fig. 18 (5)

Fig. 18 (7)

4.3.7 Выравнивание двери

Опасность травмы при опрокидывании двери! Если опорные детали недостаточно хорошо прикручены, дверь может опрокинуться. Это может привести к значительным повреждениям. Кроме того, если дверь плотно не закрывается, устройство охлаждает неправильно.

u u

ПРЕДУПРЕЖДЕНИЕ

Прикрутите опорные подставки 4 Нм. Проверить все болты и при необходимости подтянуть.

Fig. 19

Вставить узел амортизатора со стороны опорного крон-

штейна в выемку до упора под наклоном. Вставить узел полностью.

Узел размещен правильно, если ребро узла амортиза-

тора находится в направляющей в корпусе. Затянуть винт отверткой Т15.

Fig. 19 (2)

Fig. 19 (1)

Fig. 20

Дверь открыта на 90°. Повернуть шарнир в опорном кронштейне.

Вставить палец в опорный кронштейн и шарнир. При

этом следить за тем, чтобы выступ фиксатора занимал правильное положение в пазу. Снять предохранитель.

Надвинуть крышку.

Fig. 20 (3)

Fig. 20 (4)

Fig. 20 (2)

Fig. 20 (1)

12 * Наличие в зависимости от модели и комплектации

Page 13

Ввод в работу

Fig. 21

Крышку опорного кронштейна установить и зафиксиро-

вать, при необходимости, осторожно разжать.

Fig. 21 (1)

Установить накладку.

Наклонить и защелкнуть накладку.

Надвинуть внешнюю крышку.

Закройте верхнюю дверь.

Fig. 21 (2)

Fig. 21 (3)

Fig. 21 (4)

Fig. 21 (5)

4.4 Установка в кухонную стенку

Устройство может быть окружено предметами кухонной обстановки. Чтобы уравнять устройство высоте с кухонной стенкой, можно установить над устройством соответствующий дополнительный шкафчик

Fig. 22 (1)

В комбинации с кухонными шкафами устройство можно устанавливать непосредственно рядом с кухонным шкафом двери, устройство должно выступать, как минимум, на 65 ммx относительно передней стенки кухонного шкафа. В зависимости от глубины кухонных шкафов и использования пристенных распорок устройство может выступать и больше.

ВНИМАНИЕ

Опасность повреждения из-за перегрева в результате недостаточной вентиляции! Если вентиляция слабая, то компрессор может быть повреждён.

u u

Требования к вентиляции:

Если устройство установлено на шарнирах у стены

Fig. 22 (4)

должно быть не менее 40 мм. Настолько выступает ручка при открытой дверце.

Fig. 22 (3)

Следите за обеспечением достаточной вентиляции. Соблюдайте требования к вентиляции.

Выступы на задней стороне устройства предназначены для обеспечения достаточной вентиляции. Не допускается, чтобы они располагались в каких-либо углублениях или проходах. На задней стенке шкафчика должен быть вентиляционный канал глубиной не менее 50 мм по всей ширине этого шкафчика. Поперечное сечение вентиляционного отверстия под нижней панелью должно составлять не менее 300 см2. Чем больше площадь вентиляционного отверстия, тем меньше электроэнергии потребляет устройство при работе.

, то расстояние между устройством и стеной

. Чтобы можно было полностью открыть

Fig. 22 (2)

по

Fig. 22

(1) Дополнительный

шкафчик

(2) Устройство (4) Стена

При использовании пристенных распорок этот размер

увеличивается на 15 мм (см. 4.2) .

(3) Кухонный шкаф

4.5 Упаковку утилизируйте надлежащим образом

Опасность удушения упаковочным материалом и пленкой!

Упаковка изготовлена из материалов, пригодных для вторичного использования:

ПРЕДУПРЕЖДЕНИЕ

Не разрешайте детям играть с упаковочным материалом.

Гофрированный картон / картон Детали из вспененного полистирола Пленки и мешки из полиэтилена Обвязочные ленты из полипропилена сбитая гвоздями деревянная рама со вставкой

из полиэтилена* Упаковочный материал отнесите в официальное место сбора вторсырья.

4.6 Подключение устройства

Неправильное подключение! Пожар.

u u

ПРЕДУПРЕЖДЕНИЕ

Не использовать удлинители кабеля. Не использовать электрические разветвители.

* Наличие в зависимости от модели и комплектации 13

Page 14

Обслуживание

ВНИМАНИЕ

Неправильное подключение! Повреждение электроники.

Не использовать автономный преобразователь.

Не использовать энергосберегающие разъемы.

Указание

Использовать исключительно поставляемые в комплекте присоединительные кабели.

Более длинный присоединительный электрический

кабель можно заказать в сервисной службе.

Убедиться, что выполнены следующие условия.

- Вид тока и напряжение на месте установки соответ-

ствуют данным на заводской табличке (см. Основные отличительные особенности устройства).

- Розетка надлежащим образом заземлена и снабжена

электрическим предохранителем.

- Ток срабатывания предохранителя составляет от 10 до

16 А.

- Розетка находится в легко доступном месте.

- Розетка находится вне зоны задней стенки.

Устройство настраивается на указанную температуру.

Это отображается посредством восходящих стрелок.

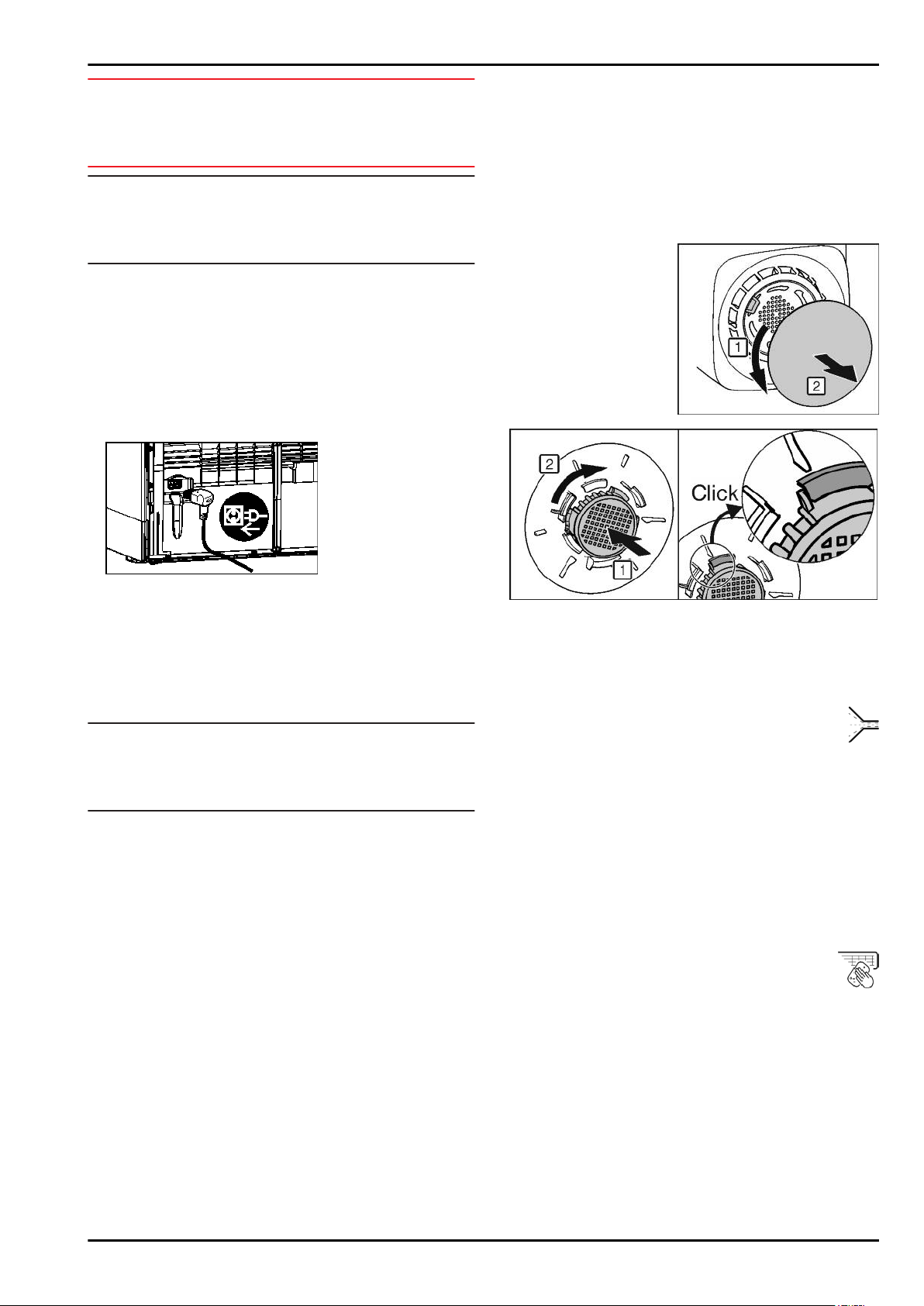

4.8 FreshAirУстановка -фильтра

Для обеспечения оптимального качества воздуха может использоваться прилагаемый FreshAir-фильтр.

Крепление находится в верхней части холодильного отделения (см. Основные отличительные особенности устройства)

Снять крышку.

Fig. 23

Проверьте электрическое подключение.

Штекер устройства подсоединен с задней стороны

устройства. Следить за правильной фиксацией. Сетевая вилка подключена к сети подачи напряжения.

На экране появляется логотип Liebherr.

Индикатор меняется на символ готовности к работе.

4.7 Включение устройства

Указание

Режим демонстрации активный: появляется на экране.

Деактивировать демонстрационный режим (см. Неис-

правности).

Прибор подсоединить и включить примерно за 2 часа до первой закладки.

4.7.1 Включение устройства

Если символ режима готовности к работе изображен на весь экран:

нажать на символ готовности к работе.

Устройство включено. Индикатор переходит в режим

основного экрана. Устройство настраивается на указанную температуру.

Это отображается посредством восходящих стрелок.

Если в поле холодильного отделения отображается символ готовности к работе:

Нажать на символ готовности к работе.

Устройство включено.

Устройство настраивается на указанную температуру.

Это отображается посредством восходящих стрелок.

Если экран темный:

нажать на экран.

Символ готовности к работе появляется на общем

экране. Нажать на символ готовности к работе.

Устройство включено. Индикатор переходит в режим

основного экрана.

Режим "Демонстрация"

Fig. 24

FreshAirВложить -фильтр в крышку и повернуть вправо.

Следить за тем, чтобы фильтр зафиксировался.

Крышку установить на место.

Активация таймера

Нажать меню.

Навигационные стрелки нажимать до появления

изображения FreshAir-фильтра. Нажать на символ FreshAir-фильтра.

ON нажать.

Таймер активирован. По истечении интервала появл-

яется сообщение о необходимости замены FreshAirфильтра.

4.9 Активация таймера очистки вентиляционной сетки

Для достаточной вентиляции вентиляционную сетку необходимо очищать не реже одного раза в год. Для напоминания можно активировать таймер.

Нажать меню.

Навигационные стрелки нажимать до тех пор,

пока не появится индикация вентиляционной сетки. Нажать на символ вентиляционной сетки.

ON нажать.

Таймер активирован. По истечении интервала появл-

яется сообщение о необходимости очистки вентиляционной сетки.

5 Обслуживание

5.1 Изменение единицы измерения температуры

Индикацию температуры можно поменять с °C на °F.

14 * Наличие в зависимости от модели и комплектации

Page 15

Нажать меню.

Навигационные стрелки нажимать до тех пор, пока не

появится индикация в °C. Нажать °F.

Температура отображается в °F.

Переключение с °F на °C осуществляется подобным образом.

5.2 Защита от детей

Используя функцию "Защита от детей", можно быть уверенным, что дети во время игры случайно не выключат устройство.

5.2.1 Включение защиты от детей

Нажать меню.

Навигационные стрелки нажимать до тех пор,

пока не появится индикация защиты от детей. ON нажать.

Защита от детей включена.

5.2.2 Выключение защиты от детей

Нажать меню.

Навигационные стрелки нажимать до тех пор,

пока не появится индикация защиты от детей. OFF нажать.

Защита от детей выключена.

5.3 Режим Sabbath Mode

Эта функция соответствует религиозным требованиям в Дни субботние и в дни еврейских праздников. Когда активирован режим Дня субботнего, некоторые функции электроники управления отключены. После установки режима Sabbath Mode нет необходимости беспокоиться о контрольных лампочках, символах, индикации, аварийных сообщениях и вентиляторе. Цикл оттаивания работает только в предварительно заданный период времени без учета пользования холодильником. После восстановления электропитания устройство самостоятельно возвращается к режиму Sabbath Mode.

Опасность пищевого отравления! Если отключение электропитания происходит, когда активирован режим Sabbath Mode (режим Дня субботнего), это сообщение не сохраняется. Когда электропитание восстанавливается, устройство продолжат работать в режиме Sabbath Mode. Когда он заканчивается, на индикаторе температуры не появляется никаких сообщений об отключении электропитания. Если сбой электропитания происходит во время режима Sabbath Mode:

ПРЕДУПРЕЖДЕНИЕ

проверить качество продуктов. Оттаявшие продукты не употреблять!

Все функции заблокированы до выключения режима Sabbath Mode. Если такие функции, как SuperFrost, SuperCool, вентиляторы и т. п. активированы, когда включается режим Sabbath Mode, они остаются активными. Не выдаются никакие звуковые сигналы и на индикаторе температуры не появляются никакие предупреждения/настройки (например, сигнал неправильной температуры, сигнал открытой двери). Внутреннее освещение деактивировано.

Обслуживание

5.3.1 SabbathMode Включение

Нажать меню.

Навигационные стрелки нажимать до тех пор,

пока не появится индикация SabbathMode. ON нажать.

SabbathMode включен. На экране отображается

только символ SabbathMode.

SabbathMode отключается автоматически через 120 часов, если он не будет до этого отключен вручную. Индикатор переходит в режим основного экрана.

5.3.2 SabbathMode Выключение

Нажать на экран.

OFF нажать.

SabbathMode выключен.

5.4 Охлаждение продуктов

Указание

При недостаточной вентиляции потребление электроэнергии повышается и мощность охлаждения снижается.

Вентиляционный воздушный зазор всегда должен оста-

ваться свободным.

Скоропортящиеся продукты, например, готовые блюда,

мясные и колбасные изделия храните в зоне с самой низкой температурой. В верхней зоне и на двери поместите масло и консервы. (см. Основные отличительные особенности устройства) Для упаковки используйте контейнеры для многократ-

ного применения из пластмассы, металла, алюминия, стекла или мешочки для хранения продуктов. Продукты, которые легко распространяют и впитывают

запах и вкус, а также жидкости всегда храните в закрытых емкостях или под крышкой. Продукты, выделяющие много этилена и легко впиты-

вающие его, такие как овощи и салат, всегда отделяйте друг от друга или упаковывайте, чтобы не сокращать срок хранения; например, помидоры не храните вместе с киви или капустой. Переднюю поверхность днища холодильного отделения

используйте для кратковременного хранения охлаждаемых продуктов, например, при их перемещении или сортировке. Но не оставляйте охлаждаемые продукты в стоячем положении, иначе при закрывании двери они могут сдвинуться назад или опрокинуться. Размещайте продукты не слишком плотно, чтобы

воздух мог хорошо циркулировать.

5.5 Регулировка температуры

Температура зависит от следующих факторов:

частота открывания дверцы;

окружающая температура на месте установки;

вид, температура и количество продуктов.

Температура может быть установлена от 9 °C до 1 °C. Рекомендуемое значение температуры: 5 °C

Нажать на поле холодильного отделения.

Появляется следующий экран:

Fig. 25

* Наличие в зависимости от модели и комплектации 15

Page 16

Обслуживание

Установка более высокой температуры:

нажать плюс.

Установка более низкой температуры:

нажать минус.

При выборе самой холодной температуры символ минуса не активен.

После выбора самой теплой температуры при повторном нажатии символ плюса не активен. На индикации отображается символ готовности к работе.

Желаемую температуру подтвердить нажатием OK.

Индикатор переходит в режим основного экрана.

Отображается выбранная температура.

Восходящие или нисходящие стрелки показывают

изменение температуры. После достижение заданной температуры стрелки затемняются.

5.6 SuperCool

РежимSuperCool означает включение максимальной мощности охлаждения. Таким образом можно достичь более низкой температуры. ИспользуйтеSuperCool для быстрого охлаждения большого количества продуктов.

Когда включён режим SuperCool, то вентилятор* может работать. Устройство работает с максимальной мощностью охлаждения, из-за этого временно могут усилиться шумы при работе холодильного агрегата.

SuperCool предполагает немного большее потребление электроэнергии.

5.6.1 Включение SuperCool

Нажать меню.

Навигационные стрелки нажимать до тех пор,

пока не появится индикация SuperCool. Нажать на символ SuperCool.

Появляется следующий экран:

Fig. 26

Продолжительность действия может настраиваться в четыре уровня.

Настроить продолжительность действия:

Нажать плюс или минус.

При выборе наименьшего уровня символ минуса не активен.

При выборе наивысшего уровня символ плюса не активен.

Желаемую продолжительность подтвердить нажатием

START. Индикатор переходит в режим основного экрана.

SuperCool активирован.

В поле холодильного отделения отображается

оставшееся время и символ SuperCool. Уменьшаемая температура отображается посред-

ством нисходящих стрелок. По истечении оставшегося времени устройство

продолжает работу в обычном режиме. Температура снова устанавливается на предварительно настроенном значении. Восходящие стрелки отображают повышение температуры.

5.6.2 Досрочное выключение режима SuperCool

Нажать меню.

Навигационные стрелки нажимать то тех пор, пока не

появится SuperCool и оставшееся время. Нажать на оставшееся время.

STOP нажать.

SuperCool выключен.

Температура снова устанавливается на предвари-

тельно настроенном значении. Восходящие стрелки отображают повышение температуры.

5.7 Вентилятор

С помощью вентилятора можно быстро охладить большое количество свежих продуктов или обеспечить относительно равномерное распределение температуры на всех уровнях хранения.

Рекомендуется циркуляционное воздушное охлаждение:

при высокой температуре в помещении (свыше 33 °C )

при высокой влажности воздуха

В режиме циркуляционного воздушного охлаждения расходуется несколько больше электроэнергии. Чтобы сэкономить электроэнергию, вентилятор отключается при открытой двери.

5.7.1 Включение вентилятора

Нажать меню.

Навигационные стрелки нажимать до тех пор,

пока не появится индикация вентилятора. ON нажать.

Вентилятор включен.

5.7.2 Выключение вентилятора

Нажать меню.

Навигационные стрелки нажимать до тех пор,

пока не появится индикация вентилятора. OFF нажать.

Вентилятор выключен.

При работе компрессора вентилятор работает также при выключенном вентиляторе в целях экономии энергии. Он автоматически выключается через 2 минуты после окончания работы компрессора.

5.8 Функция Holiday

Включение в режиме отпуска экономит электроэнергию и предотвращает образование запаха, если дверца устройства остается закрытой в течение длительного времени.

5.8.1 Включение функции Holiday

Извлечь все продукты из холодильного отделения, так

как иначе они испортятся. Нажать меню.

Навигационные стрелки нажимать до тех пор,

пока не появится индикация функции Holiday. Нажать ON.

Функция Holiday включена.

В поле холодильного отделения отображается

символ функции Holiday.

16 * Наличие в зависимости от модели и комплектации

Page 17

5.8.2 Выключение функции Holiday

В поле холодильного отделения нажать на

символ функции Holiday. Функция Holiday выключена.

Температура снова устанавливается на пред-

варительно настроенное значение. Восходящие стрелки отображают повышение температуры.

5.9 Съемные полки

5.9.1 Перемещение или удаление съёмных полок

Съемные полки защищены от случайного вытаскивания с помощью стопоров.

Fig. 27

Приподнимите съёмную полку и немного вытяните

движением на себя. Установите съёмную полку на требуемую высоту. Для

этого двигайте вырезы вдоль опор. Для полного извлечения съёмной полки установите её

под углом и вытяните вперёд. Съемную полку с задним упором вставляйте упором

вверх. Продукты не примерзают к задней стенке.

При укладке продуктов на самую верхнюю съёмную полку и извлечении продуктов с неё обратите внимание на откидной светильник.

Запрещается хранить продукты на панели регулирования влажности самой нижней полки.

Обслуживание

Приподнимите верхнюю стеклянную панель и извле-

ките нижнюю стеклянную панель движением на себя. Стеклянная панель (1) с вытяжными стопорами должна

лежать спереди, при этом стопоры (3) должны быть направлены вниз.

5.11 VarioSafe

VarioSafe предлагает место для небольших продуктов питания и упаковок, тюбиков и баночек.

5.11.1 Использование VarioSafe

Fig. 29

Выдвижной ящик для VarioSafe можно вытащить и уста-

новить в одном из двух возможных положений высоты. Кроме того, VarioSafe можно

перемещать по высоте как одно целое.

Для полного извлечения уста-

новите под углом и потяните на себя.

5.11.2 Разборка VarioSafe

5.9.2 Разборка съемных полок

Съёмные полки можно

разобрать, чтобы выполнить очистку.

5.10 Используйте разделяемую полку

Fig. 28

Переместите в верхнее положение: По одной извлеките стеклянные панели движением

вперед. Выньте подставку из фиксатора и установите на

нужной высоте. Используйте обе полки для хранения:

Fig. 30

VarioSafe можно разобрать, чтобы выполнить очистку.

* Наличие в зависимости от модели и комплектации 17

Page 18

Обслуживание

5.12 Дверные полки

5.12.1 Перестановка полок на двери

Fig. 31

Полки с ящиками могут быть извлечены и поставлены на стол как единое целое.

Можно использовать как только один ящик, так и оба. Если требуется поставить особо высокие бутылки, то подвешивайте над полкой для бутылок только один ящик.

Перестановка ящиков:

снимите в направлении вверх и снова установите в любом месте.

Указание

Если в верхней области двери расположено слишком много продуктов, то они могут соприкасаться со светильником. При закрывании двери обратите внимание на следующее:

крышка полок с ящиками закрыта или

при хранении продуктов на верхней дверной полке

выдержано расстояние не менее 30 мм до крышки устройства.

5.12.2 Разборка дверных полок

Fig. 33

Дверные полки можно разобрать, чтобы выполнить

очистку.

5.13 Использование держателя для бутылок

Чтобы бутылки не опроки-

нулись, нужно сдвинуть держатель для бутылок.

5.14 BioCool-емкости

Регулировка влажности

Низкая влажность воздуха: сдвиньте регулятор влево.

Высокая влажность воздуха: сдвиньте регулятор вправо.

BioCoolИзвлечение -емкости

Fig. 34

Выдвинуть ящик, приподнять его заднюю часть и

извлечь на себя. Вставить направляющие.

Fig. 32

Надеть выдвижной ящик на направляющие и задвинуть

ящик до щелчка. BioCool-емкости можно вынуть, чтобы выполнить

очистку.

Fig. 35

18 * Наличие в зависимости от модели и комплектации

Page 19

Уход

6 Уход

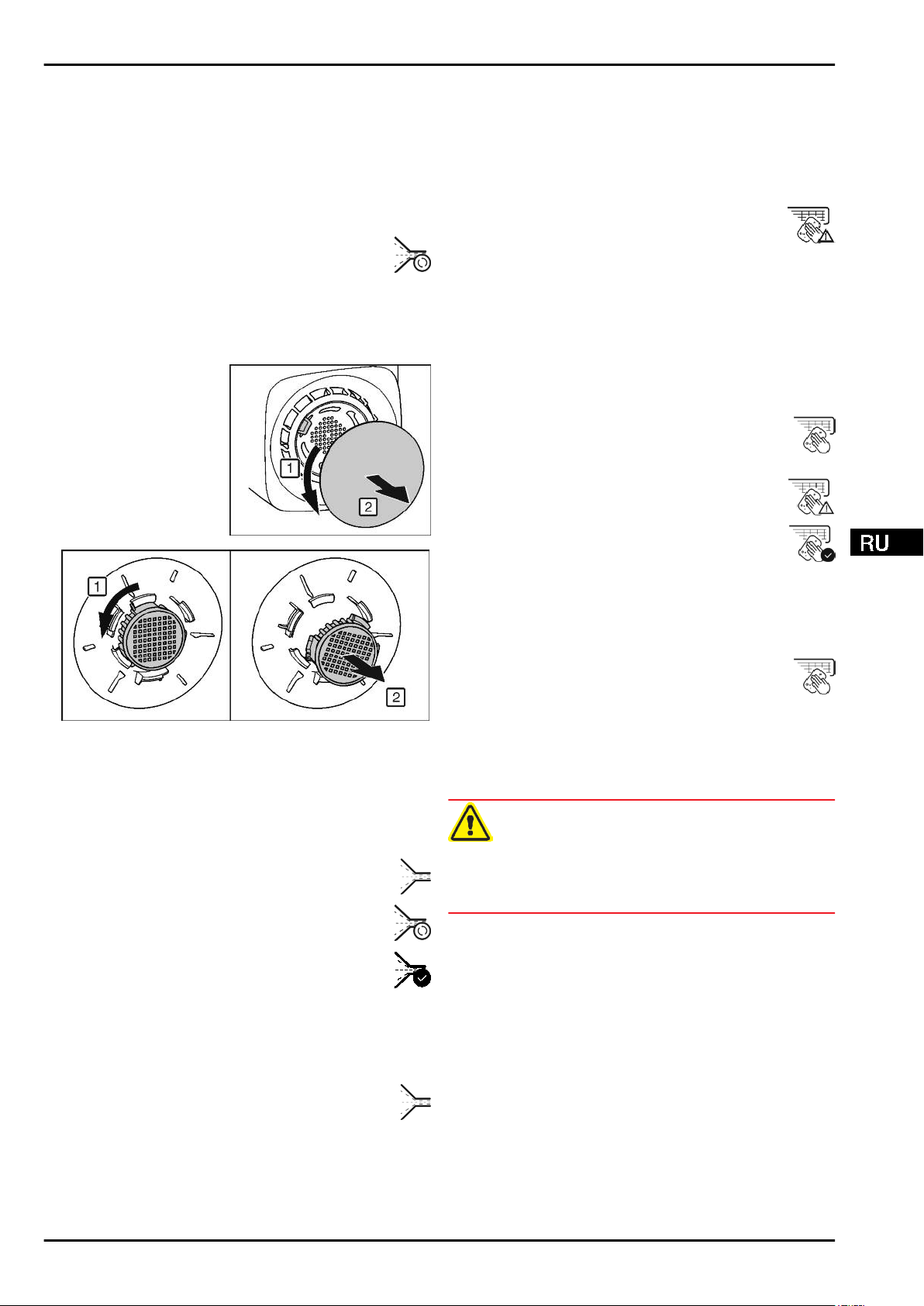

6.1 FreshAirЗамена -фильтра:

FreshAir-фильтр гарантирует оптимальное качество воздуха. Интервал до последующей замены составляет 12 месяцев. При активированном таймере о необходимости замены сообщает индикация. FreshAir-фильтр можно заказать у специализированного дилера. На экране отображается информация о замене FreshAir-фильтра.

Нажать на символ о замене FreshAir-фильтра.

Индикатор переходит в режим основного

экрана.

До замены фильтра и подтверждения этого данное сообщение может снова отображаться при нажатии на поле меню (см. 8) .

Снять крышку.

Fig. 36

FreshAirИзвлечь -фильтр.

Новый фильтр вставить в обратной последователь-

ности. Следить за тем, чтобы фильтр зафиксировался.

Крышку установить на место.

Подтверждение замены фильтра

Нажать меню.

Навигационные стрелки нажимать до появления

изображения FreshAir-фильтра. Нажать на символ FreshAir-фильтра.

Навигационные стрелки нажимать до тех пор,

пока не появится индикация о замене FreshAirфильтра. RESET нажать.

Таймер сброшен в исходное состояние.

Интервал до последующей замены начинает отсчет сначала.

Деактивация таймера

Если новый FreshAir-фильтр установлен, таймер можно деактивировать.

Нажать меню.

Навигационные стрелки нажимать до появления

изображения FreshAir-фильтра. Нажать на символ FreshAir-фильтра.

OFF нажать.

Таймер деактивирован.

6.2 Очистка вентиляционной сетки

Вентиляционная сетка гарантирует безупречное функционирование устройства посредством подачи и отвода воздуха.

Вентиляционную сетку регулярно обрабатывать пыле-

сосом. Сильные загрязнения удалять влажной салфеткой.

При активированном таймере о необходимости очистки сообщает индикация. На экране отображается информация об очистке вентиляционной сетки.

Нажать на символ очистки вентиляционной

сетки. Индикатор переходит в режим основного

экрана.

До очистки и подтверждения этого данное сообщение может снова отображаться при нажатии на поле меню (см. 8) .

Подтверждение очистки вентиляционной сетки

Нажать меню.

Навигационные стрелки нажимать до тех пор,

пока не появится индикация вентиляционной сетки. Нажать на символ вентиляционной сетки.

Навигационные стрелки нажимать до тех пор,

пока не появится индикация очистки вентиляционной сетки. RESET нажать.

Таймер сброшен в исходное состояние.

Интервал до последующей очистки начинает отсчет сначала.

Деактивация таймера

Если функцию напоминания необходимо отключить, таймер можно деактивировать.

Нажать меню.

Навигационные стрелки нажимать до тех пор,

пока не появится индикация вентиляционной сетки. Нажать на символ вентиляционной сетки.

OFF нажать.

Таймер деактивирован.

6.3 Чистка устройства

Опасность травмы и повреждения горячим паром! Горячий пар может вызвать ожоги и повредить поверхности.

ПРЕДУПРЕЖДЕНИЕ

Не используйте устройства очистки горячим паром!

* Наличие в зависимости от модели и комплектации 19

Page 20

Неисправности

ВНИМАНИЕ

Неправильная чистка ведёт к повреждению устройства!

Используйте только неконцентрированные чистящие

средства. Запрещается использовать губки с трущим или цара-

пающим покрытием, а также стальную вату. Не используйте едкие, порошковые чистящие средства,

а также чистящие средства, содержащие песок, хлористые соединения или кислоту. Не используйте химические растворители.

Не допускайте повреждения заводской табличке на

внутренней стороне устройства или её удаления. Она имеет значение для сервисной службы. Не допускайте обрыва кабеля или других узлов, их

изгибания или повреждения. Не допускайте попадания используемой для чистки

воды в желоба для стока, на вентиляционные решетки и электрические узлы. Используйте мягкую ткань и универсальное чистящее

средство с нейтральным значением рН. Внутри устройства используйте только чистящие сред-

ства и средства ухода, безопасные для продуктов.

Разгрузите устройство.

Извлеките сетевую вилку.

Пластмассовые наружные и внутренние поверх-

ности очищайте вручную чуть теплой водой с небольшим количеством моющего средства.

ВНИМАНИЕ

тельно действуют на это покрытие.

Протирайте поверхности дверей и боковых стенок

со специальным покрытием, а также дверцы и боковые стенки с лакокрасочным покрытием

Очистка отверстия для стока

талой воды: Удалите отложения, используя тонкие вспомогательные средства, например, ватные палочки.

Большинство деталей оборудования можно разо-

брать для очистки: см. соответствующую главу. Выдвижные мыть вручную чуть теплой водой с

небольшим количеством моющего средства. Остальные детали оборудования можно мыть в посу-

домоечной машине. Чистить телескопические направляющие следует

влажной салфеткой. Запрещено удалять смазку с направляющих.

После чистки:

Протрите насухо устройство и детали оборудования.

Снова подсоедините устройство к сети и включите.

Снова заложите продукты.

6.4 Сервисная служба

Сначала проверьте, можно ли устранить дефект самостоятельно (см. Неисправности). Если нет, то следует обратиться в сервисную службу. Адрес имеется в прилагаемом указателе сервисных служб.

Опасность травмы из-за неквалифицированно выполненного ремонта!

Вызов на экран обозначения устройства (модель и индекс), сервисного номера (Сервис) и серийного номера (Серия №)

u u

u w u

u u

В качестве альтернативы, информацию об устройстве можно считать с заводской таблички.

Лицензионные соглашения

ПРЕДУПРЕЖДЕНИЕ

Ремонт и вмешательство в устройство и работы на сетевом кабеле, не указанные однозначно (см. Уход), разрешается выполнять только специалисту сервисной службы.

Нажать меню. Навигационные стрелки нажимать до тех пор, пока не появится символ информации об устройстве. Нажать на символ информации об устройстве. Отображается информация об устройстве. Записать информацию об устройстве. Чтобы вернуться к основному экрану, нажать символ возврата.

Закрыть дверцу. Сообщить в сервисную службу и передать необходимую информацию об устройстве. Это позволит выполнить быстрое и целенаправленное обслуживание. Следовать последующим указаниям сервисной службы.

Считать обозначение устройства

Fig. 37 (1)

сервисный номер

Fig. 37 (2)

серийный номер

Fig. 37 (3)

ской таблички. Заводская табличка находится внутри устройства слева.

с завод-

Fig. 37

7 Неисправности

Данное устройство сконструировано и изготовлено так, чтобы обеспечить безопасность функционирования и длительный срок службы. Если, всё же, при эксплуатации возникла неисправность, то проверьте, не вызвана ли она ошибкой эксплуатации. В этом случае возникшие расходы должны быть отнесены на счет пользователя даже в период гарантийного обслуживания. Следующие неполадки пользователь может устранить самостоятельно:

Устройство не работает.

Устройство не включено.

→

20 * Наличие в зависимости от модели и комплектации

Page 21

Сообщения

Включить устройство.

Сетевая вилка неправильно вставлена в розетку.

→

Проверьте сетевую вилку.

Предохранитель розетки не в порядке.

→

Проверьте предохранитель.

Штекер устройства вставлен неправильно.

→

Проверить штекер устройства.

Увеличилась продолжительность работы компрессора.

При небольшой потребности в холоде компрессор

→

переключается на пониженные обороты. Хотя из-за этого возрастает продолжительность работы, в результате энергия сберегается. Для энергосберегающих моделей это нормальное

явление. SuperCool включен.

→

Чтобы быстрее охладить продукты, компрессор рабо-

тает дольше. Это нормальное явление.

Слишком громкий шум.

Различные ступени частоты вращения компрессоров с

→

регулированием частоты вращения* могут приводить к возникновению различных шумов. Такой шум является нормальным явлением.

бульканье и плеск

Этот шум вызывает хладагент, текущий в холодильном

→

контуре. Этот шум является нормальным.

легкий щелчок

Этот шум возникает всегда, когда холодильный

→

агрегат (мотор) автоматически включается или выключается. Такой шум является нормальным явлением.

Гудение. На короткое время оно становится громче, когда холодильный агрегат (двигатель) включается.

При включенном SuperCool при только что заложенных

→

продуктах или если дверь долго была открыта, мощность охлаждения автоматически возрастает. Такой шум является нормальным явлением.

Окружающая температура слишком высокая.

→

Решение: (см. 1.2)

низкочастотное гудение

Этот шум возникает из-за воздушных потоков вентиля-

→

тора. Такой шум является нормальным явлением.

Вибрационные шумы

Устройство стоит на полу в неустойчивом положении.

→

Из-за этого предметы или близстоящая мебель вибрируют при работе холодильного агрегата.

Выровняйте устройство с помощью ножек.

Бутылки и емкости соприкасаются.

Шум текущей жидкости в области амортизатора закрывания двери.

Шум возникает при открывании и закрывании двери.

→

Такой шум является нормальным явлением.

На экране отображается DEMO. Дополнительно происходит отсчет времени.

Активирован демонстрационный режим.

→

STOP нажать.

В верхнем правом углу экрана отображается DEMO.

Активирован демонстрационный режим.

→

Извлеките сетевую вилку.

Снова подключите сетевую вилку.

На экране отображается DEMO. Дополнительно проис-

ходит отсчет времени. STOP нажать.

Наружные поверхности устройства тёплые*.

Тепло контура охлаждения используется для предот-

→

вращения конденсации воды. Это нормальное явление.

Температура недостаточно низкая.

Дверь устройства неплотно закрыта.

→

Закройте дверь устройства.

Недостаточная вентиляция.

→

Высвободите вентиляционную решетку и очистите ее.

Окружающая температура слишком высокая.

→

Решение: (см. 1.2) .

Устройство открывали слишком часто или надолго.

→

Подождите - возможно, необходимая температура

восстановится сама собой. Если это не происходит, то обратитесь в службу поддержки (см. Уход). Устройство установлено вблизи источника тепла

→

(плита, система отопления и т. д.). Изменить место установки устройства или источника

тепла.

Внутреннее освещение не работает.

Устройство не включено.

→

Включить устройство.

Дверца была открыта дольше 15 минут.

→

При открытой двери внутреннее освещение автомати-

чески выключается приблизительно через 15 минут. Неисправен светодиод освещения или повреждена

→

крышка:

Опасность удара электрическим током! Под крышкой находятся токоведущие узлы.

Светодиодная лампа: опасность для здоровья! Интенсивность света светодиодной подсветки соответствует классу лазера 1/1M. Если крышка повреждена:

Уплотнение двери необходимо заменить из-за повреждения или по другой причине.

→

На устройстве образовался лёд или конденсат.

→

ПРЕДУПРЕЖДЕНИЕ

Для замены или ремонта светодиодов внутреннего освещения привлекайте только специалистов сервисной службы или персонал, имеющий соответствующую квалификацию.

ПРЕДУПРЕЖДЕНИЕ

Не смотрите на лампу с близкого расстояния через оптические линзы. Это может привести к нарушению зрения.

Уплотнение двери является сменным. Его можно заменить без какого-либо вспомогательного инструмента. Обратитесь в службу поддержки (см. Уход):

Дверное уплотнение может выйти из паза. Проконтролируйте дверное уплотнение на правиль-

ность посадки в пазу.

8 Сообщения

Сообщения о неисправности и напоминания сопровождаются звуковым сигналом и текстом сообщения на экране. Звуковой сигнал при сообщениях о неисправности усиливается и становится громче. Он заглушается только после подтверждения сообщения. Если одновременно появляется несколько сообщений, то сначала отображаются сообщения наивысшего приоритета. Каждое сообщение должно подтверждаться отдельно.

* Наличие в зависимости от модели и комплектации 21

Page 22

Вывод из работы

Пока сообщение активно и неисправность не устранена, сообщение остается в поле меню.

Указание

Подробности сообщения могут снова отображаться через поле меню.

Нажать меню.

u u

Нажать на символ сообщений. После нажатия на сообщение индикация меняется на

следующую. После последнего активного сообщения индикация переход к основному экрану.

Аварийный сигнал открытой двери

Если дверь открыта дольше 60 секунд, раздается звуковой сигнал. На индикации появляется символ открытой двери. Звуковой сигнал выключается автоматически, когда дверь закрывается.

Звуковой сигнал можно отключить при открытой двери. Возможность отключения звука действует в течение всего времени, пока открыта дверь.

Нажать на символ открытой двери.

Звуковой сигнал открытой двери прекращается.

Индикатор переходит в режим основного экрана.

Ошибки в работе устройства

Отображается, какого узла устройства касается ошибка.

Через 10 минут символ готовности к работе затемн-

яется.

9.1.2 Выключение устройства через поле холодильного отделения

Экран остается включенным.

Нажать на поле холодильного отделения.

Нажать плюс.

После выбора самой теплой температуры при

повторном нажатии символ плюса не активен. На индикации отображается символ готовности к работе. Нажать OK.

На поле холодильного отделения отображается символ

готовности к работе. Устройство выключено, экран остается включенным.

9.2 Отключение

Разгрузите устройство.

Выключите устройство (см. Вывод из работы).

Извлечь сетевую вилку.

При необходимости извлечь штекер прибора:

извлечь и одновременно переместить слева направо. Вычистите устройство (см. 6.3) .

Оставьте дверь устройства открытой, тогда не будут

возникать неприятные запахи.

Записать код ошибки.

Нажать на символ ошибки в работе устройства.

Звуковой сигнал прекращается. Индикатор переходит в

режим основного экрана. Обратиться в сервисную службу (см. Уход).

Прочие сообщения

Замена фильтра FreshAir (см. Уход)

Очистка вентиляционной решетки (см. Уход)

9 Вывод из работы

9.1 Выключение устройства

Указание

Если устройство не выключается, это означает, что активна защита от детей.

Деактивировать защиту от детей (см. 5.2.2) .

9.1.1 Выключение устройства через меню

Все устройство отключается. Экран гаснет.

Нажать меню.

Навигационные стрелки нажимать до тех пор,

пока не появится символ готовности к работе. OK нажать.

Символ готовности к работе появляется, мигая на

общем экране. Холодильное отделение выключено.

10 Утилизация устройства

Оно содержит материалы, представляющие ценность, и поэтому должно быть доставлено на пункт сбора, отличный от пункта сбора обычных бытовых отходов. Утилизация старого оборудования должна быть выполнена надлежащим образом в соответствии с действующими на месте использования предписаниями.

При вывозе устройства, отслужившего свой срок, не повредите контур хладагента, т.к. в результате этого хладагент (тип указан на заводской табличке) и масло могут неконтролируемо выйти наружу.

Приведите устройство в состояние, непригодное для

употребления. Извлеките сетевую вилку.

Отрежьте соединительный кабель.

11 Информация об изготовителе / Гарантийное свидетельство

Liebherr-Hausgeraete Ochsenhausen GmbH

D-88411 Оксенхаузен

Меммингер Штрассе 77-79

Германия

22 * Наличие в зависимости от модели и комплектации

Page 23

Информация об изготовителе / Гарантийное свидетельство

* Наличие в зависимости от модели и комплектации 23

Page 24

Liebherr Hausgeräte Ochsenhausen GmbH * Memminger Strasse 77-79 * D-88416 Ochsenhausen * * www.liebherr.com
