MARQUE: LIEBHERR
REFERENCE
CODIC
: CU 321
: 2001098
Gebrauchsanweisung für Doppeltür-Kühl-Gefrier-Automaten
Operating instructions for double-door automatic refrigerator-freezers
Consignes d'utilisation pour réfrigérateurs double-porte
Gebruiksaanwijzing voor dubbeldeurs koelkasten
Istruzione d'uso per apparecchi frigo-congelatore a due sportelli
Instrucciones de manejo Frigoríficos de doble puerta con congelador
Instruções de utilização para frigoríficos de duas portas com congelador independente
Kullanma K∂lavuzu Masaüstü Buzdolaplar∂
7081 853-00
4704
CU 2221
CU 2721 / CU 301
CU 3021 / CU 321
1
Principales caractéristiques de l'appareil

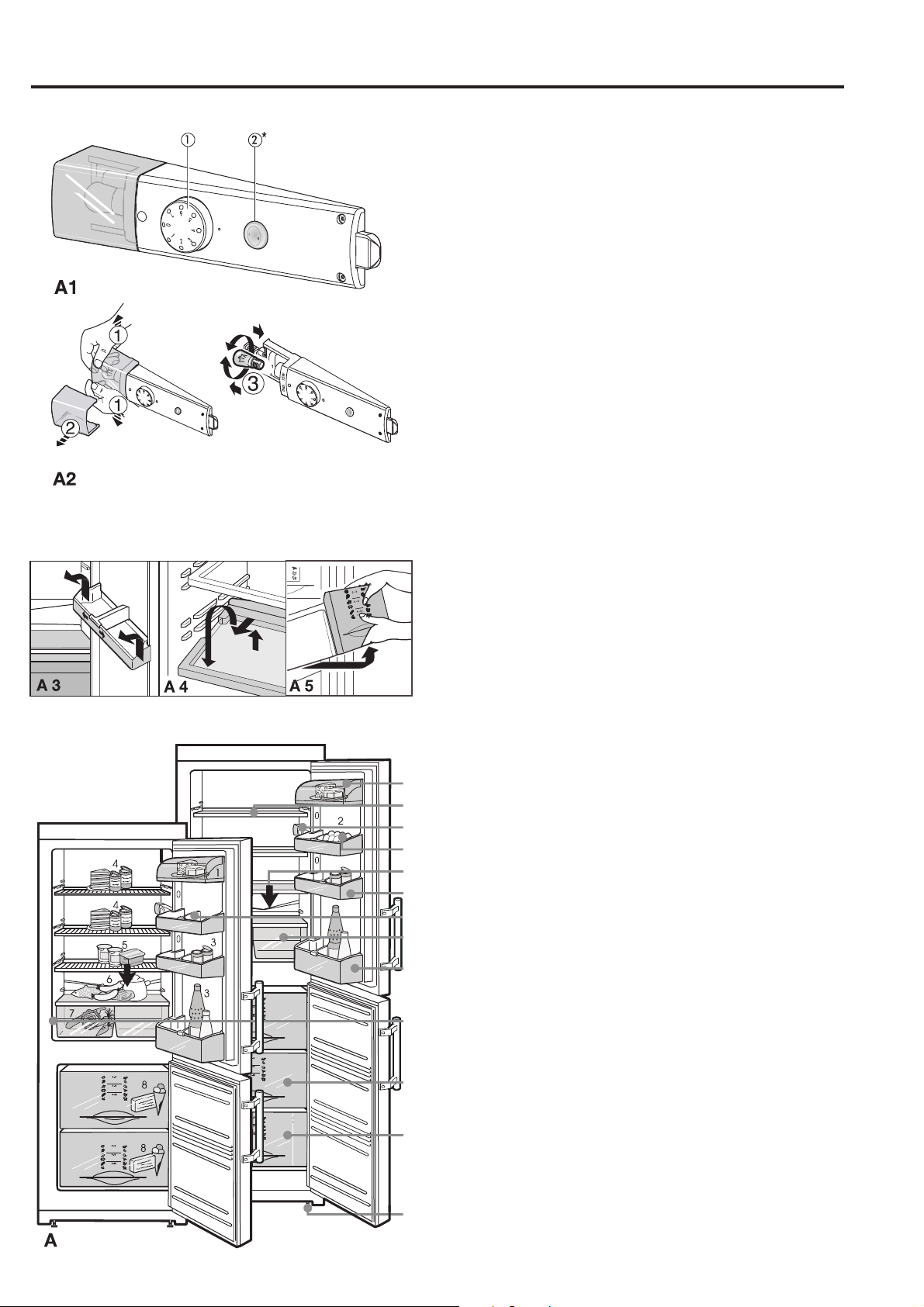

Eléments de commande, fig. A1 :
1 Interrupteur Marche-Arrêt et thermostat
"1" = chaud "7" = froid
Nous recommandons un réglage sur une position
moyenne.
2 Interrupteur Cool-Plus*. Activer cette fonction en cas
de tem-pératures ambiantes basses, en dessous ou
égale à 18°C.
Eclairage intérieur
Caractéristiques des ampoules : puissance maximale
15 W. Nature du courant et tension applicables à
l'ampoule doivent coïncider avec les indications de la
plaquette signalétique de votre appareil ; douille : E 14.
Remplacement de l'ampoule, fig. A2 : arrêter l'appareil.
● Débrancher la prise ou ôter (ou dévisser) le fusible de
la prise.
W Afin d'éviter que les bouteilles ne se renversent à
l'ouverture et à la fermeture de la porte, vous pouvez
modifier la position de la cloison de maintien bouteilles/
conserves. Cette cloison peut être retirée pour le nettoyage. Pour l'équipement représenté dans l'illustration A3,
procéder comme suit: pousser le bord avant de la cloison
vers le haut et la désenclipser.
W Vous pouvez retirer tous les balconnets de contre-porte
pour les nettoyer, voir fig. A3 : pousser vers le haut le
balconnet et tirer vers l'avant.
W Les surfaces de rangement* peuvent être aménagées
selon la hauteur des denrées, voir fig. A4 :
- Pour retirer une surface, la basculer vers le haut, puis la
tirer vers l'avant pour la sortir.
- Pour remettre les surfaces de rangement, veiller à ce
que les butées arrières soient orientées vers le haut,
pour éviter que les denrées ne se collent sur la paroi.
W Pour sortir les tiroirs : tirer jusqu'à la butée et soulever
par l'avant, fig. A5.
Description de l'appareil et de ses
aménagements,
fig. A
Réfrigérateur 5°C environ
Compartiment fromage et beurre
Surfaces de rangement modulables
Interrupteur Marche-Arrêt et thermostat, éclairage intérieur
Bac à œufs*
Ecoulement eau de dégivrage
Balconnets modulables*
Cloison de maintien bouteilles/conserves modulable
Bacs à légumes
Balconnet maxi-bouteilles
Plaquette signalétique
Congélateur -18°C environ
Tiroirs hauts, système
d'identification des tiroirs
*
Bac à glaçons*
14
Pieds réglables à l'avant, roulettes de transport à l'arrière
* selon le modèle et l'équipement
Vous avez fait l'acquisition d'un nouvel appareil et nous vous en félicitons. Votre choix s'est porté sur
un appareil bénéficiant des techniques du froid les plus évoluées, qui garantissent à votre appareil une
longue durée de vie et une sécurité d'emploi irréprochable.
L'équipement de votre appareil vous offre un niveau de confort quotidien très élevé.
Par l'acquisition de cet appareil, fabriqué suivant des procédés sans danger pour l'environnement et
avec des matériaux recyclables, vous apportez également votre contribution active à la protection de
l'environnement.
Afin de connaître tous les avantages de votre nouvel appareil, veuillez lire attentivement les consignes
d'utilisation.
Nous espérons que votre nouvel appareil vous donnera entière satisfaction.
Nous vous prions de conserver soigneusement ces
consignes d'utilisation et, le cas échéant, de les
remettre au nouvel acquéreur de l'appareil si le dernier
est cédé à une tierce personne.
Ce mode d'emploi est valable pour plusieurs appareils,
des différences sont par conséquent possibles.
Exemple de rangement
fig. A
1 Beurre, fromage
2 Œufs
3 Boîtes, boissons, bouteilles
4 Conserves, pâtisseries
5 Produits laitiers
6 Compartiment le plus froid : aliments fragiles,
viandes/charcuterie, poisson, produits laitiers
non cuits, plats cuisinés
7 Fruits, légumes, salades
8 Produits surgelés, glaçons
Sommaire Page
Consignes d'utilisation
Principales caractéristiques de l'appareil ......... 14
Exemple de rangement ..................................... 15
Le système d’identification des tiroirs .............. 15
Sommaire .......................................................... 15
Prescriptions ..................................................... 15
1 Recommandations et consignes de sécurité ... 16
Protection de l'environnement .......................... 16
Mise en place .................................................... 16
Raccordement électrique .................................. 16
2 Réfrigérateur ...................................................... 17
Mise en marche et arrêt de l'appareil ............... 17
Réglage de la température ................................ 17
Interrupteur Cool-Plus ....................................... 17
Conseils pour la réfrigération ............................ 17
3 Congélateur ....................................................... 17
Préparation de glaçons ..................................... 17
Conseils pour la congélation et
la conservation .................................................. 17
4 Dégivrage, nettoyage ........................................ 18
Economies d'énergie......................................... 18
5 Pannes éventuelles - problèmes....................... 19
Plaquette signalétique et S.A.V. ....................... 19

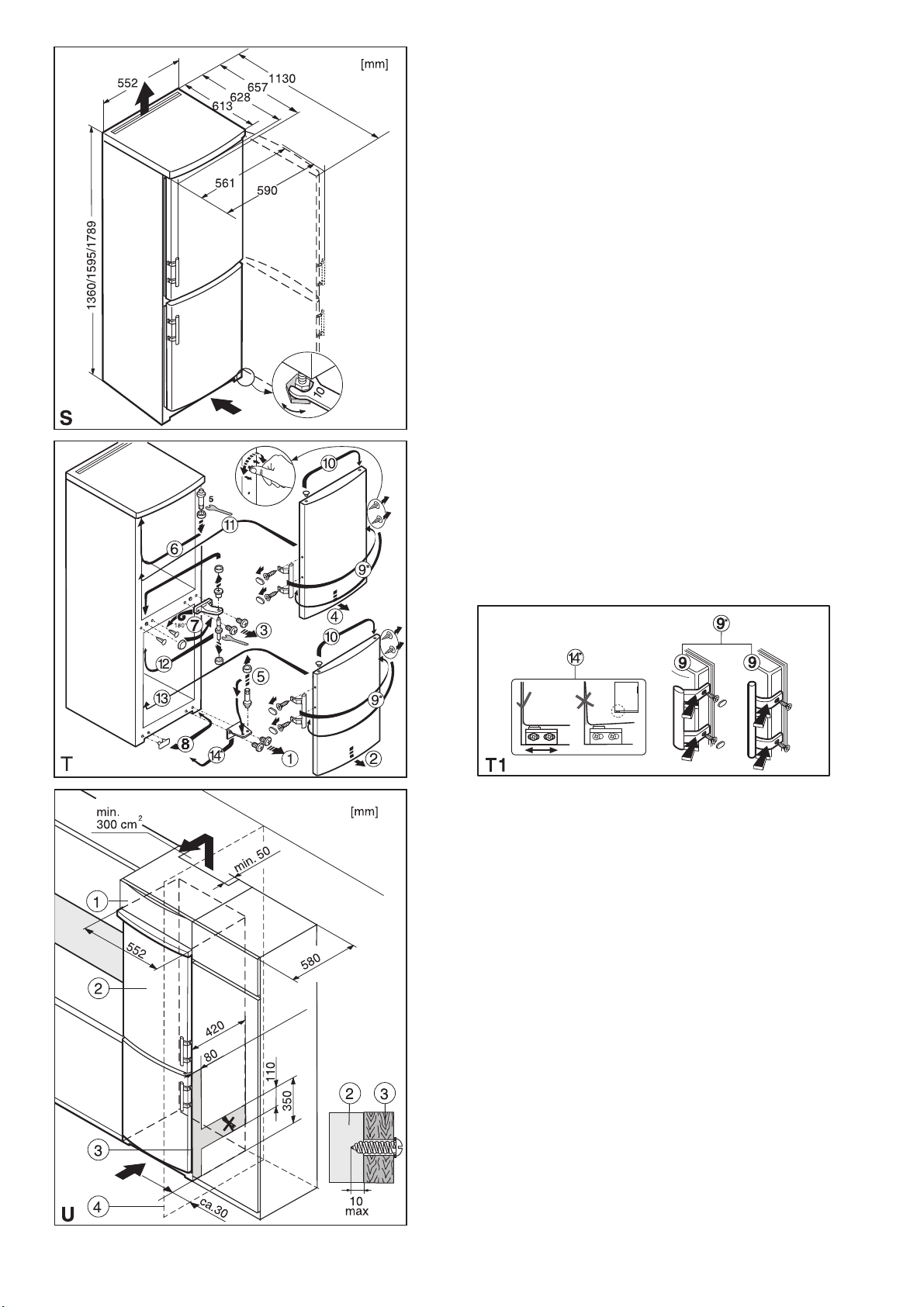

Mise en place et instructions de montage
Inversion du sens d'ouverture de la porte ........ 19
Insertion entre deux éléments de cuisine ......... 19
Le système d'identification des tiroirs
Les aliments congelés doivent être consommés dans la
limite des délais de conservation recommandés.
Les chiffres entre les symboles indiquent la durée de
conservation en mois pour plusieurs types de denrées.
Les durées de conservation mentionnées sont données à
titre indicatif. La durée de conservation (valeur inférieure ou
supérieure) d'un produit dépend principalement de sa qualité initiale et du type de préparation réalisée avant la congélation. Pour des aliments gras, respecter les valeurs
inférieures indiquées.
Signification des symboles :
plats cuisinés
crème glacée
poisson
porc
légumes
fruits
saucisses
pain
champignons
gibier
volailles
bœuf/veau
Prescriptions
W Cet appareil est conçu pour la réfrigération, la con-
gélation et la conservation de denrées alimentaires
§
ainsi que la préparation de glaçons. Il est strictement réservé à l'usage domestique. En cas d'utilisation en milieu professionnel, il convient de respecter les réglementations s'appliquant à la profession.
W L'appareil est conçu pour fonctionner à certaines
températures ambiantes, suivant sa classe climatique. Celles-ci ne doivent pas être dépassées. La
classe climatique de votre appareil est indiquée sur
la plaquette signalétique :
Classe Température
climatique ambiante
SN +10°C à +32°C
N +16°C à +32°C
ST +18°C à +38°C
T +18°C à +43°C
- L'étanchéité du circuit réfrigérant est éprouvée.
- Cet appareil est conforme aux prescriptions de
sécurité applicables et satisfait ainsi aux prescriptions définies par les directives CE 73/23/CEE et
89/336/CEE.
15
1 Recommandations et consignes de sécurité
Les matériaux d'emballage, de protection de
l'appareil et des pièces isolées sont fabriqués à
partir de matières recyclables.
- Carton ondulé/carton
- Pièces moulées en polystyrène sans CFC
- Feuilles et sachets en polyéthylène
- Colliers de serrage en polypropylène
W Les matériaux d'emballage ne sont pas des
jouets pour les enfants ! Danger
d'étouffement avec les films plastiques !
W Veuillez apporter les matériaux d'emballage
dans la déchetterie la plus proche pour qu'ils
puissent être réutilisés ou recyclés.
Votre ancien appareil
contient encore des matériaux de valeur. Il doit
faire l'objet du tri de déchets.
- Mettez immédiatement votre ancien appareil
hors service. Pour cela, le débrancher et couper
le câble d'alimentation électrique.
- Veuillez retirer la fermeture à ressort ou à
verrou pour éviter que les enfants, en jouant,
ne restent enfermés à l'intérieur de l'appareil
: ils risqueraient d'étouffer.
- Veillez à ne pas détériorer le circuit frigorifique
de votre ancien appareil jusqu'à son enlèvement
ou son transport dans une déchetterie mise en
place par les communes. Vous éviterez ainsi que
le réfrigérant contenu dans le circuit frigorifique
ou de l'huile ne s'échappent accidentellement.
- Pour tout renseignement détaillé sur le fluide
réfrigérant employé, consultez la plaquette
signalétique. Mousse isolante : PU au pentane.
- Pour toute information concernant les dates
d'enlèvement ou les déchetteries, veuillez vous
adresser au service local de voirie ou à la mairie
de votre commune.
Consignes de sécurité
W Afin d'éviter tout accident matériel ou corporel,
ne transportez l'appareil que dans son emballage
et faites appel à une deuxième personne pour
mettre en place l'appareil.
Le réfrigérant R 600a utilisé ne présente pas de
W
danger pour l'environnement mais est inflammable.
W Veiller à ne pas endommager les tubes du circuit
frigorifique. Une projection de réfrigérant dans
les yeux peut provoquer des blessures. Le
réfrigérant peut aussi s'enflammer.
W En cas de fuite du réfrigérant, éloigner les
flammes vives ou les sources d'allumage de la
proximité de la fuite, débrancher la prise et bien
aérer la pièce.
W En cas de détérioration de l'appareil, contacter
immédiatement le fournisseur avant même de
brancher l'appareil.
W Pour garantir la sécurité de fonctionnement de
l'appareil, respecter scrupuleusement les instructions de la notice concernant la mise en place et
le raccordement électrique.
W En cas de panne, mettre l'appareil hors service
en débranchant l'appareil (sans tirer sur le câble)
ou en ôtant (ou dévissant) le fusible.
W Afin d'éviter tout risque pour les utilisateurs
de l'appareil, les réparations et interventions
ne doivent être effectuées que par un Service
Après Vente agréé. Cette consigne s'applique
également au remplacement du câble
d'alimentation.
Recommandations d'utilisation
W Ne pas conserver de matières explosives ni de
produits en bombe à gaz propulseur inflammable (butane, propane, pentane, etc.) dans votre
appareil. En cas de fuite éventuelle, ces gaz
risquent en effet de s'enflammer au contact
d'éléments électriques de votre appareil. Les
produits en bombe concernés sont identifiés par
l'étiquette indiquant leur composition ou un symbole représentant une flamme.
W Veillez à ce que vos alcools forts soient bien
fermés et conservez les verticalement.
W Ne pas manipuler de flammes vives ou de
sources d'allumage à l'intérieur de l'appareil.
W Ne pas utiliser d'appareils électriques à l'intérieur
de l'appareil (appareils de nettoyage à vapeur,
appareils de chauffage, appareils à glace, etc.).
W Ne pas utiliser le socle, les portes, les tiroirs, etc.
comme marchepied ou comme support.
W Ne pas laisser les enfants jouer avec l'appareil
(par exemple, ne pas les laisser s'asseoir dans
les tiroirs ou se suspendre à la porte).
W Pour éviter tout risque d'intoxication alimentaire,
ne pas consommer des aliments stockés au-delà
de leur date limite de conservation.
Mise en place
W Lors de l'installation/encastrement, veiller à ne pas
endommager les tubulures du circuit frigorifique.
W Caler solidement l'appareil installé à
l'emplacement voulu, en réglant la hauteur des
pieds à l'aide d'une clé plate 10.
W Evitez d'installer l'appareil à un endroit directe-
ment exposé aux rayons du soleil, près d'une
cuisinière, d'un chauffage ou de tout autre appareil chauffant ainsi que dans des lieux humides et exposés à des projections d'eau.
W Le site d'installation de votre appareil doit
impérativement être conforme à la norme
EN 378, à savoir un volume de 1 m
fluide réfrigérant type R 600a, pour interdire
toute formation de mélange gaz-air inflammable
en cas de fuite dans le circuit frigorifique. Les
données relatives à la masse de réfrigérant sont
indiquées sur la plaquette signalétique à l
'intérieur de l'appareil.
W Ne pas déplacer les orifices de ventilation.
Veiller à une bonne ventilation de l'appareil.
Respecter les instructions du chapitre "Mise en
place et instructions de montage".
W Ne poser aucun appareil générateur de chaleur
(four à micro-ondes, grille-pain etc.) sur votre
réfrigérateur ou congélateur !
3
pour 8 g de
Raccordement électrique
Assurez-vous que le courant (courant alternatif) et
la tension correspondent bien aux indications de la
plaquette signalétique de l'appareil (située à l'intérieur de l'appareil, à gauche des bacs à légumes).
W Ne brancher l'appareil qu'à une prise de
courant conforme avec mise à la terre.
W Le fusible de protection de la prise doit être au
moins de 10 A. S'assurer également que la prise
de courant n'est pas située derrière l'appareil et
qu'elle est facilement accessible.
W Ne pas raccorder l'appareil sur une rallonge
avec d'autres appareils - danger de surchauffe.
W En détachant le câble secteur noué au dos de
l'appareil, veiller à ôter le serre-câble de l'appareil
pour éviter toute vibration de ce dernier.
16
2 Réfrigérateur
3 Congélateur
Il est recommandé de nettoyer l'appareil avant la mise en service
(voir chapitre "Nettoyage" pour de plus amples détails).
Mise en marche et arrêt de l'appareil,
réglage de la température
W Marche : tourner le thermostat 1, fig. A1,
vers la droite de la position "0" à la position
"4". L'appareil est en service, l'éclairage
intérieur s'allume.
W Arrêt : position "0" - l'éclairage intérieur est
éteint.
W Les différentes positions du bouton du thermostat
signifient :
"1" = chaud, puissance minimale
"7" = froid, puissance maximale
W Nous recommandons un réglage sur une position moyenne.
W Si vous conservez des aliments surgelés, assurez-vous que
la température de congélation est suffisamment basse.
Pour cela, nous recommandons un réglage entre les
positions "4" et "7".
Interrupteur Cool-Plus*
W En cas de températures ambiantes basses,
en dessous ou égale à 18°C, actionner
l'interrupteur Cool-Plus
fig. A1, sur le boîtier du thermostat
Les températures très basses requises sont ainsi maintenues dans le congélateur.
W Dans le cas de températures ambiantes habituelles,
au-dessus de 18°C, l'actionnement de cet interrupteur
n'est pas nécessaire, l'interrupteur Cool-Plus reste en
position arrêt
Remarque : prendre en considération que les températures
internes sont conditionnées par la température ambiante, le
local, la fréquence des ouvertures de porte et les produits
chargés.
Conseils pour la réfrigération
W La circulation de l'air permet d'obtenir un étagement
correspondant aux températures de stockage des différentes denrées.
- La zone la plus froide est située au-dessus des bacs à
légumes et contre la paroi arrière (idéale pour conserver
charcuterie et viandes).
- La zone la moins froide se trouve dans la partie supérieure
et la contre-porte du réfrigérateur (idéale pour le beurre et
le fromage). Voir l'exemple de rangement, fig. A.
W Eviter de disposer les aliments trop près les uns des
autres, pour permettre une bonne circulation de l'air, et
laisser un espace d'environ 2 cm pour l'éclairage intérieur.
W Toujours conserver les aliments dans des récipients
hermétiques ou recouverts d'une protection. Stocker les
alcools forts uniquement en position verticale et dans des
bouteilles bien fermées.
W N'utiliser que des emballages réutilisables et convenant à
la conservation (plastique, métal, aluminium, verre, film
plastique).
W Les aliments à émissions d'éthylène et sensibles à l'éthylène,
comme les fruits, les légumes et la salade, doivent toujours
être conservés séparément ou emballés pour ne pas réduire
la durée de stockage. Ne pas stocker ensemble par exemple
des tomates avec des kiwis ou du chou.
2,
!
Le congélateur
inférieure ou égale à -18°C (en fonction du réglage du thermostat)
et donc de conserver des produits surgelés pendant plusieurs
mois, de préparer des glaçons et, en plus, de congeler des
produits frais.
Remarque : la température régnant dans le congélateur,
mesurée à l'aide d'un thermomètre ou d'autres instruments
de mesure, peut être soumise à des variations. Néanmoins,
cela n'influe pratiquement pas sur les denrées stockées dans
un congélateur plein. La température des aliments congelés
correspond alors à la valeur moyenne des différentes
températures atteintes.
vous permet d'obtenir une température
Préparation de glaçons
W Remplir aux 3/4 le bac à glaçons* et le placer dans le
congélateur. Les glaçons se détachent lorsqu'on tord
légèrement le bac ou lorsqu'on le passe un court instant
sous l'eau courante.
Congélation de produits frais
Les produits frais doivent être congelés à cœur le plus rapidement possible afin de préserver au mieux leur valeur nutritive,
vitamines, aspect et saveur. Pour congeler d'importantes
quantités de produits frais, procéder comme suit :
W Environ 24 heures avant d'introduire vos produits dans le
compartiment régler le thermostat sur une position
moyenne à "froid" (position "6" environ).
- Appuyer sur l'interrupteur Cool-Plus
stockés dans votre appareil obtiennent une "réserve de
froid".
W Introduire les produits frais à congeler. La quantité
maximale de denrées (en kg) que vous pouvez congeler
en 24 h est indiquée sur la plaquette signalétique sous la
rubrique "Pouvoir de congélation ... kg/24h"*.
Placer les denrées sur le fond du compartiment en
évitant qu'elles n'entrent en contact avec des produits
déjà congelés.
W Au bout de 24 heures, les produits frais seront congelés.
- Repositionner ensuite le thermostat sur sa valeur initiale.
Appuyer à nouveau sur l'interrupteur Cool-Plus
congélation est terminée, votre appareil repasse en
régime normal de fonctionnement.
2. Les produits
2. La
Conseils pour la congélation et la
conservation
W Les surgelés (produits déjà congelés) peuvent être
immédiatement placés dans le congélateur, jusqu'à une
quantité d'un kg d'aliments frais par jour.
W Aliments pouvant être congelés : viandes, gibier,
volailles, poissons frais, légumes, fruits, produits laitiers,
pain, pâtisseries, plats cuisinés.
Aliments pour lesquels la congélation est déconseillée :
laitue, radis, raisins, pommes et poires entières, viandes
grasses.
W Si vous souhaitez disposer du volume maximum, vous
pouvez enlever les tiroirs et placer les produits à congeler
directement sur les plaques.
W Eviter de recongeler tout produit décongelé et cuisiner le
plus rapidement possible.
* selon le modèle et l'équipement
17
4 Dégivrage, nettoyage, Economies d’énergie
18
Dégivrage
Le réfrigérateur
de votre appareil est à dégivrage automatique.
L'eau de dégivrage est recueillie dans un bac, d'où
elle s'évapore ensuite sous l'effet de la chaleur
dissipée par le compresseur. Les gouttes d'eau
apparaissant sur la paroi arrière du réfrigérateur
sont liées au fonctionnement et par conséquent
tout à fait normales.
W Veillez à ce que l'eau de dégivrage puisse
s'écouler sans entrave par l'orifice d'écoulement
de la paroi arrière (voir flèche, fig. A).
Congélateur
Après un certain temps, les plaques en aluminium
et les façades de tiroirs se couvrent d'une couche
de givre ou de glace dont l'épaisseur dépend de la
fréquence d'ouverture de la porte et de la température des denrées à leur introduction (denrées
encore "chaudes"). Ce phénomène est tout à fait
normal.
Une épaisse couche de glace augmentant la consommation d'énergie, nous recommandons de
dégivrer régulièrement l'appareil :
W Pour procéder au dégivrage, arrêter l'appareil :
- débrancher la prise ou
- tourner le thermostat sur la position "0".
W Conserver, par exemple, les denrées congelées
dans leur tiroir, ou bien dans du papier journal ou
des couvertures. Les conserver ensuite dans un
endroit aussi frais que possible.
W Pour accélérer le dégivrage, poser un récipient
d'eau chaude mais non bouillante sur l'une des
plaques centrales.
Lors du dégivrage, ne pas utiliser de chauffages électriques, d'appareils de nettoyage à
vapeur, de produits dégivrants en aérosols,
de flammes vives ou d'objets métalliques
pour éliminer la glace. Risque de blessures et
de dommages matériels !
W Laisser la porte ouverte pendant le dégivrage.
Essuyer l'eau restante avec une éponge ou un
linge, nettoyer ensuite l'intérieur de l'appareil.
Nettoyage
W Avant de procéder au nettoyage, arrêter sys-
tématiquement l'appareil. Débrancher la prise
de l'appareil ou ôter (ou dévisser) le fusible.
W Nettoyer à la main l'intérieur, les équipements
intérieurs ainsi que les parois extérieures de
l'appareil avec de l'eau tiède mélangée à de
faibles quantités de produit à vaisselle. Ne pas
utiliser d'appareil de nettoyage à vapeur - risque
de dommages matériels et corporels !
N'utiliser en aucun cas des éponges à récurer ou
abrasives, des produits de nettoyage concentrés, ni des détergents ou des nettoyants ou
solvants chimiques contenant des abrasifs ou de
l'acide.
- Nous conseillons l'utilisation de chiffons doux et
d'un nettoyant tous usages de pH neutre.
- Eviter que l'eau de nettoyage ne s'infiltre dans
les parties électriques et par la grille de ventilation ou par la goulotte d'évacuation*.
Essuyer l'appareil.
- Veiller à ne pas endommager ni décoller la plaquette signalétique située à l'intérieur de
l'appareil (elle est importante pour le S.A.V.).
W
Nettoyer régulièrement l'orifice d'écoulement situé
sur la paroi arrière au-dessus des bacs à légumes,
par exemple à l'aide d'un coton-tige ou autre
(voir flèche, fig. A).
* selon le modèle et l'équipement
W Nettoyer, dépoussiérer une fois par
an le compresseur et le condenseur (grille en métal située au dos
de l'appareil). L'accumulation de
poussière provoque une sur
consommation d'énergie.
W Veiller à n'arracher, tordre ou dé-
tériorer aucun câble, ni aucune partie de l'appareil.
W Rebrancher et remettre ensuite l'appareil en marche.
Lorsque l'appareil doit rester sans fonctionner pendant une
période prolongée, le vider, débrancher la prise du secteur,
le nettoyer comme indiqué ci-dessus et laisser la porte
entrouverte pour éviter la formation de mauvaises odeurs.
Recommandations pour l'économie
d'énergie
W Veiller à ne pas obstruer les orifices de ventilation.
W Eviter les ouvertures prolongées de la porte.
W Classer vos aliments par groupes de produits et ne pas
dépasser la date limite de conservation.
W Bien emballer ou couvrir vos aliments avant de les con-
server ; vous évitez ainsi la formation de givre.
W Laisser refroidir les aliments chauds à température am-
biante avant de les ranger dans l'appareil.
W Faire décongeler vos denrées dans le réfrigérateur.
W Dégivrer le congélateur lorsqu'il y a formation d'une
épaisse couche de givre. Le rendement frigorifique s'en
trouve amélioré et la consommation d'énergie réduite.
W Maintenir la porte de votre appareil fermée en cas de
coupure de courant. Vous retardez ainsi la remontée en
température et préservez ainsi plus longtemps la qualité
de vos produits congelés.
Stockage des denrées dans les réfrigérateurs
et règles d'hygiène alimentaire
La consommation croissante de plats cuisinés et d'autres
denrées périssables, sensibles notamment au non-respect de la
chaîne du froid (1), impose une meilleure maîtrise de la température de transport et de stockage de ces produits.
Dans les foyers, le bon usage du réfrigérateur et le respect de
règles d'hygiène rigoureuses contribueront de façon significa-
tive et efficace à l'amélioration de la conservation des aliments.
Maîtrise de la température
W Stocker les aliments les plus sensibles dans la zone la plus
froide de l'appareil, conformément aux indications figurant
sur la notice.
W Attendre le complet refroidissement des plats avant de les
conserver (ex. soupe).
W Limiter la fréquence d'ouverture de la porte.
Respect des règles d'hygiène alimentaire
W Débarrasser les aliments de leurs doubles emballages
avant de les placer dans le réfrigérateur (exemple : emballage des packs de yaourts).
W Emballer systématiquement la nourriture pour éviter toute
contamination entre les denrées.
W Disposer les aliments de telle sorte que l'air puisse circuler
librement tout autour.
W Consulter les consignes d'utilisation de l'appareil en toutes
circonstances et notamment pour les conseils d'entretien.
W Nettoyer fréquemment l'intérieur du réfrigérateur à l'aide d'un
produit d'entretien sans effet oxydant sur les parties métalliques.
1) Chaîne du froid : maintien ininterrompu de la température de conservation
requise pour un produit depuis son élaboration et son conditionnement jusqu'à
son utilisation par le consommateur.
5 Pannes éventuelles -
problèmes
Mise en place et instructions de
montage
Votre appareil est conçu et construit de sorte à assurer la
meilleure sécurité d'emploi et une grande longévité.
Si une panne venait cependant à se produire pendant le
fonctionnement, veuillez alors vérifier si la perturbation n'est
pas due à une erreur de commande (dans ce cas, les frais
occasionnés vous seront facturés, même pendant la garantie).
Vous pouvez remédier vous-même aux pannes suivantes en
contrôlant les causes possibles :
Panne Cause possible et remède
L'appareil ne fonctionne pas :
- L'appareil est-il en bonne position marche ?
- La prise de courant est-elle bien enfoncée ?
- Le fusible de la prise est-il en bon état ?
L'éclairage ne fonctionne pas :
- L'appareil est-il en marche ?
- L'ampoule est défectueuse. Remplacer l'ampoule
d'après les indications du chapitre "Eclairage intérieur".
L'éclairage intérieur fonctionne lorsque Cool-Plus est en
marche :
- Ceci est nécessaire pour le fonctionnement et normal.
L'appareil est trop bruyant :
- L'appareil est-il bien calé, les meubles ou les objets se
trouvant à proximité entrent-ils en vibration lorsque le
compresseur fonctionne ? Essayer de déplacer un peu
l'appareil, le mettre à niveau à l'aide des pieds réglables, écarter les bouteilles et les récipients pour éviter
tout contact.
- Le bruit (gargouillis) dû à la circulation du fluide est tout
à fait normal. Il provient du circuit de réfrigérant.
Un clic à peine perceptible se produit à chaque fois que
le compresseur (moteur) s'enclenche ou s'arrête automatiquement.
Le ronflement du compresseur est légèrement plus
bruyant lorsque celui-ci s'enclenche.
La température n'est pas assez froide :
- Le réglage de la température est-il correct ? Placer le
thermostat éventuellement sur une position plus froide.
- Le thermomètre placé pour l'occasion indique une
température erronée.
- La porte de l'appareil ferme-t-elle correctement ?
- La ventilation (admission et évacuation de l'air) est-elle
bien réalisée ? Libérer éventuellement les grilles de
ventilation obstruées.
- La température ambiante est-elle trop chaude ? (voir
chapitre "Prescriptions")
- L'appareil a-t-il été trop souvent ouvert ou est-il resté
trop longtemps ouvert ?
- Eventuellement attendre que la température nécessaire
se rétablisse d'elle-même.
Plaquette signalétique et S.A.V.
Si aucune des causes mentionnées ci-dessus n'aide à
résoudre le problème et que vous ne pouvez remédier vousmême à la panne, veuillez alors prendre contact avec votre
S.A.V. le plus proche (liste des adresses ci-jointe) en lui
indiquant la désignation
numéro de l'appareil
tique. Grâce à ces informations, le S.A.V. interviendra
rapidement et d'une manière ciblée. La plaquette signalétique se trouve à l'intérieur de l'appareil, à gauche.
1, le numéro S.A.V. 2 et le
3 figurant sur la plaquette signalé-
Avant de lire les instructions, veuillez
déplier la dernière page, sur laquelle
figurent les illustrations.
Ne pas monter l'appareil côte à côte avec d'autres réfrigérateurs ou congélateurs. Point important pour éviter tout
dommage suite aux écoulements d'eau de condensation.
Les dimensions hors tout sont indiquées en dernière page,
dans la fig. S.
Inversion du sens d'ouverture de la
porte
Fig. T : sinécessaire, vous pouvez changer le sens
d'ouverture de la porte.
Pour cela, suivre les instructions des fig.T/T1 dans l'ordre
indiqué.
Insertion entre deux éléments de
cuisine
Fig. U : ces appareils autorisent une intégration entre les
éléments de cuisine. Pour conserver une unité de ligne, il
est possible de fixer, au-dessus de l'appareil, un élément
1 qui s'alignera à la hauteur de la cuisine.
haut
Dans ce cas, il est impératif d'assurer la ventilation haute
de l'appareil. Pour cela, fixer l'élément haut de sorte à
laisser un espace d'aération d'une profondeur minimale
de 50 mm entre le dos de l'élément et le mur, sur toute la
largeur de l'élément. L'ouverture d'aération disponible
sous le plafond de la cuisine devra présenter une section
minimale de 300 cm
plus la consommation électrique de l'appareil est réduite.
W Lorsque l'appareil est placé près d'un mur
un espace de 30 mm minimum côté charnières entre
l'appareil et le mur.
W Si vous désirez fixer latéralement votre appareil aux
meubles de cuisine ou monter un élément latéral
intermédiaire entre l'appareil et le mur, veuillez tout
d'abord vérifier :
- que la porte s'ouvre et se ferme librement.
- Ne pas percer dans la zone hachurée, voir fig. U ;
important, car vous évitez ainsi la détérioration
d'éléments isolés de votre appareil !
- Fixer l'appareil avec des vis à tôle. Profondeur de
vissage dans l'appareil : 10 mm max. !
2
. Plus la ventilation est performante,
4, laisser
1 Elément haut 2 Réfrigérateur/Congélateur
3 Paroi du meuble 4 Mur
Le fabricant de cet appareil s'efforce d'améliorer tous les
types et modèles de sa gamme. Il se réserve donc le droit
d'apporter des modifications concernant la forme, l
'équipement et les caractéristiques techniques de ses
appareils.
19
Gebrauchsanweisung für Doppeltür-Kühl-Gefrier-Automaten
Operating instructions for double-door automatic refrigerator-freezers
Consignes d'utilisation pour réfrigérateurs double-porte
Gebruiksaanwijzing voor dubbeldeurs koelkasten
Istruzione d'uso per apparecchi frigo-congelatore a due sportelli
Instrucciones de manejo Frigoríficos de doble puerta con congelador
Instruções de utilização para frigoríficos de duas portas com congelador independente
Kullanma K∂lavuzu Masaüstü Buzdolaplar∂
7081 853-01
CU... 4505
Principales caractéristiques de l'appareil
Eléments de commande, fig. A1 :
1 Interrupteur Marche-Arrêt et thermostat
"1" = chaud "7" = froid
Nous recommandons un réglage sur une position
moyenne.
2 Interrupteur Cool-Plus*. Activer cette fonction en cas
de tem-pératures ambiantes basses, en dessous ou
égale à 18°C.
Eclairage intérieur
Caractéristiques des ampoules : puissance maximale
15 W. Nature du courant et tension applicables à
l'ampoule doivent coïncider avec les indications de la
plaquette signalétique de votre appareil ; douille : E 14.
Remplacement de l'ampoule, fig. A2 : arrêter l'appareil.
● Débrancher la prise ou ôter (ou dévisser) le fusible de
la prise.
W Afin d'éviter que les bouteilles ne se renversent à
l'ouverture et à la fermeture de la porte, vous pouvez
modifier la position de la cloison de maintien bouteilles/
conserves. Cette cloison peut être retirée pour le nettoyage. Pour l'équipement représenté dans l'illustration A3,
procéder comme suit: pousser le bord avant de la cloison
vers le haut et la désenclipser.
W Vous pouvez retirer tous les balconnets de contre-porte
pour les nettoyer, voir fig. A3 : pousser vers le haut le
balconnet et tirer vers l'avant.
W Les surfaces de rangement* peuvent être aménagées
selon la hauteur des denrées, voir fig. A4 :
- Pour retirer une surface, la basculer vers le haut, puis la
tirer vers l'avant pour la sortir.
- Pour remettre les surfaces de rangement, veiller à ce
que les butées arrières soient orientées vers le haut,
pour éviter que les denrées ne se collent sur la paroi.
W Pour sortir les tiroirs : tirer jusqu'à la butée et soulever
par l'avant, fig. A5.
Description de l'appareil et de ses
aménagements,
fig. A
Réfrigérateur 5°C environ
Compartiment fromage et beurre
Surfaces de rangement modulables
Interrupteur Marche-Arrêt et thermostat, éclairage intérieur
Bac à œufs*
Ecoulement eau de dégivrage
Balconnets modulables*
Cloison de maintien bouteilles/conserves modulable
Bacs à légumes
Balconnet maxi-bouteilles
Plaquette signalétique
Congélateur -18°C environ
Tiroirs hauts, système
d'identification des tiroirs
*
Bac à glaçons*
14
Pieds réglables à l'avant, roulettes de transport à l'arrière
* selon le modèle et l'équipement
Vous avez fait l'acquisition d'un nouvel appareil et nous vous en félicitons. Votre choix s'est porté sur
un appareil bénéficiant des techniques du froid les plus évoluées, qui garantissent à votre appareil une
longue durée de vie et une sécurité d'emploi irréprochable.
L'équipement de votre appareil vous offre un niveau de confort quotidien très élevé.
Par l'acquisition de cet appareil, fabriqué suivant des procédés sans danger pour l'environnement et
avec des matériaux recyclables, vous apportez également votre contribution active à la protection de
l'environnement.
Afin de connaître tous les avantages de votre nouvel appareil, veuillez lire attentivement les consignes
d'utilisation.
Nous espérons que votre nouvel appareil vous donnera entière satisfaction.
Nous vous prions de conserver soigneusement ces
consignes d'utilisation et, le cas échéant, de les
remettre au nouvel acquéreur de l'appareil si le dernier
est cédé à une tierce personne.
Ce mode d'emploi est valable pour plusieurs appareils,
des différences sont par conséquent possibles.
Exemple de rangement
fig. A
1 Beurre, fromage
2 Œufs
3 Boîtes, boissons, bouteilles
4 Conserves, pâtisseries
5 Produits laitiers
6 Compartiment le plus froid : aliments fragiles,
viandes/charcuterie, poisson, produits laitiers
non cuits, plats cuisinés
7 Fruits, légumes, salades
8 Produits surgelés, glaçons
Sommaire Page
Consignes d'utilisation
Principales caractéristiques de l'appareil ......... 14
Exemple de rangement ..................................... 15
Le système d’identification des tiroirs .............. 15
Sommaire .......................................................... 15
Prescriptions ..................................................... 15
1 Recommandations et consignes de sécurité ... 16
Protection de l'environnement .......................... 16
Mise en place .................................................... 16
Raccordement électrique .................................. 16
2 Réfrigérateur ...................................................... 17
Mise en marche et arrêt de l'appareil ............... 17
Réglage de la température ................................ 17
Interrupteur Cool-Plus ....................................... 17
Conseils pour la réfrigération ............................ 17
3 Congélateur ....................................................... 17
Préparation de glaçons ..................................... 17
Conseils pour la congélation et
la conservation .................................................. 17
4 Dégivrage, nettoyage ........................................ 18
Economies d'énergie......................................... 18
5 Pannes éventuelles - problèmes ....................... 19
Plaquette signalétique et S.A.V. ....................... 19
Mise en place et instructions de montage
Inversion du sens d'ouverture de la porte ........ 19
Insertion entre deux éléments de cuisine ......... 19
Le système d'identification des tiroirs
Les aliments congelés doivent être consommés dans la
limite des délais de conservation recommandés.
Les chiffres entre les symboles indiquent la durée de
conservation en mois pour plusieurs types de denrées.
Les durées de conservation mentionnées sont données à
titre indicatif. La durée de conservation (valeur inférieure ou
supérieure) d'un produit dépend principalement de sa qualité initiale et du type de préparation réalisée avant la congélation. Pour des aliments gras, respecter les valeurs
inférieures indiquées.
Signification des symboles :
plats cuisinés
crème glacée
poisson
porc
légumes
fruits
saucisses
pain
champignons
gibier
volailles
bœuf/veau
Prescriptions
W Cet appareil est conçu pour la réfrigération, la con-
gélation et la conservation de denrées alimentaires
§
ainsi que la préparation de glaçons. Il est strictement réservé à l'usage domestique. En cas d'utilisation en milieu professionnel, il convient de respecter les réglementations s'appliquant à la profession.
W L'appareil est conçu pour fonctionner à certaines
températures ambiantes, suivant sa classe climatique. Celles-ci ne doivent pas être dépassées. La
classe climatique de votre appareil est indiquée sur
la plaquette signalétique :
Classe Température
climatique ambiante
SN +10°C à +32°C
N +16°C à +32°C
ST +18°C à +38°C
T +18°C à +43°C
- L'étanchéité du circuit réfrigérant est éprouvée.
- Cet appareil est conforme aux prescriptions de
sécurité applicables et satisfait ainsi aux prescriptions définies par les directives CE 73/23/CEE et
89/336/CEE.
15
1 Recommandations et consignes de sécurité
Les matériaux d'emballage, de protection de
l'appareil et des pièces isolées sont fabriqués à
partir de matières recyclables.
- Carton ondulé/carton
- Pièces moulées en polystyrène sans CFC
- Feuilles et sachets en polyéthylène
- Colliers de serrage en polypropylène
W Les matériaux d'emballage ne sont pas des
jouets pour les enfants ! Danger
d'étouffement avec les films plastiques !
W Veuillez apporter les matériaux d'emballage
dans la déchetterie la plus proche pour qu'ils
puissent être réutilisés ou recyclés.
Votre ancien appareil
contient encore des matériaux de valeur. Il doit
faire l'objet du tri de déchets.
- Mettez immédiatement votre ancien appareil
hors service. Pour cela, le débrancher et couper
le câble d'alimentation électrique.
- Veuillez retirer la fermeture à ressort ou à
verrou pour éviter que les enfants, en jouant,
ne restent enfermés à l'intérieur de l'appareil
: ils risqueraient d'étouffer.
- Veillez à ne pas détériorer le circuit frigorifique
de votre ancien appareil jusqu'à son enlèvement
ou son transport dans une déchetterie mise en
place par les communes. Vous éviterez ainsi que
le réfrigérant contenu dans le circuit frigorifique
ou de l'huile ne s'échappent accidentellement.
- Pour tout renseignement détaillé sur le fluide
réfrigérant employé, consultez la plaquette
signalétique. Mousse isolante : PU au pentane.
- Pour toute information concernant les dates
d'enlèvement ou les déchetteries, veuillez vous
adresser au service local de voirie ou à la mairie
de votre commune.
Consignes de sécurité
W Afin d'éviter tout accident matériel ou corporel,
ne transportez l'appareil que dans son emballage
et faites appel à une deuxième personne pour
mettre en place l'appareil.
Le réfrigérant R 600a utilisé ne présente pas de
W
danger pour l'environnement mais est inflammable.
W Veiller à ne pas endommager les tubes du circuit
frigorifique. Une projection de réfrigérant dans
les yeux peut provoquer des blessures. Le
réfrigérant peut aussi s'enflammer.
W En cas de fuite du réfrigérant, éloigner les
flammes vives ou les sources d'allumage de la
proximité de la fuite, débrancher la prise et bien
aérer la pièce.
W En cas de détérioration de l'appareil, contacter
immédiatement le fournisseur avant même de
brancher l'appareil.
W Pour garantir la sécurité de fonctionnement de
l'appareil, respecter scrupuleusement les instructions de la notice concernant la mise en place et
le raccordement électrique.
W En cas de panne, mettre l'appareil hors service
en débranchant l'appareil (sans tirer sur le câble)
ou en ôtant (ou dévissant) le fusible.
W Afin d'éviter tout risque pour les utilisateurs
de l'appareil, les réparations et interventions
ne doivent être effectuées que par un Service
Après Vente agréé. Cette consigne s'applique
également au remplacement du câble
d'alimentation.
Recommandations d'utilisation
W Ne pas conserver de matières explosives ni de
produits en bombe à gaz propulseur inflammable
(butane, propane, pentane, etc.) dans votre appareil. En cas de fuite éventuelle, ces gaz risquent en effet de s'enflammer au contact
d'éléments électriques de votre appareil. Les
produits en bombe concernés sont identifiés par
l'étiquette indiquant leur composition ou un sym-
16
bole représentant une flamme.
W Veillez à ce que vos alcools forts soient bien
fermés et conservez les verticalement.
W Ne pas manipuler de flammes vives ou de
sources d'allumage à l'intérieur de l'appareil.
W Ne pas utiliser d'appareils électriques à l'intérieur
de l'appareil (appareils de nettoyage à vapeur,
appareils de chauffage, appareils à glace, etc.).
W Ne pas utiliser le socle, les portes, les tiroirs, etc.
comme marchepied ou comme support.
W Cet appareil ne s'adresse pas aux personnes (et
enfants) présentant des handicaps physiques,
sensoriels ou mentaux ou aux personnes ne
disposant pas d'une expérience et de connaissances suffisantes, sauf si ces dernières ont
bénéficié d'une surveillance initiale ou ont reçu
des instructions relatives à l'utilisation de
l'appareil de la part d'une personne responsable
de leur sécurité. Les enfants ne doivent pas être
laissés sans surveillance afin de s'assurer qu'ils
ne jouent pas avec l'appareil.
W Evitez le contact permanent de la peau avec des
surfaces froides ou des produits réfrigérés / surgelés. Cela est susceptible de provoquer des
douleurs, une sensation d'engourdissement et
des gelures. En cas de contact prolongé de la
peau, prévoir les mesures de protection nécessaires, comme par ex. l'usage de gants.
W Pour éviter tout risque d'intoxication alimentaire,
ne pas consommer des aliments stockés au-delà
de leur date limite de conservation.
Mise en place
W Lors de l'installation/encastrement, veiller à ne pas
endommager les tubulures du circuit frigorifique.
W Caler solidement l'appareil installé à
l'emplacement voulu, en réglant la hauteur des
pieds à l'aide d'une clé plate 10.
W Evitez d'installer l'appareil à un endroit directe-
ment exposé aux rayons du soleil, près d'une
cuisinière, d'un chauffage ou de tout autre appareil chauffant ainsi que dans des lieux humides et exposés à des projections d'eau.
W Le site d'installation de votre appareil doit
impérativement être conforme à la norme
EN 378, à savoir un volume de 1 m
fluide réfrigérant type R 600a, pour interdire
toute formation de mélange gaz-air inflammable
en cas de fuite dans le circuit frigorifique. Les
données relatives à la masse de réfrigérant sont
indiquées sur la plaquette signalétique à l
'intérieur de l'appareil.
W Ne pas déplacer les orifices de ventilation.
Veiller à une bonne ventilation de l'appareil.
Respecter les instructions du chapitre "Mise en
place et instructions de montage".
W Ne poser aucun appareil générateur de chaleur
(four à micro-ondes, grille-pain etc.) sur votre
réfrigérateur ou congélateur !
3
pour 8 g de
Raccordement électrique
Assurez-vous que le courant (courant alternatif) et
la tension correspondent bien aux indications de la
plaquette signalétique de l'appareil (située à l'intérieur de l'appareil, à gauche des bacs à légumes).
W Ne brancher l'appareil qu'à une prise de
courant conforme avec mise à la terre.
W Le fusible de protection de la prise doit être au
moins de 10 A. S'assurer également que la prise
de courant n'est pas située derrière l'appareil et
qu'elle est facilement accessible.
W Ne pas raccorder l'appareil sur une rallonge
avec d'autres appareils - danger de surchauffe.
W En détachant le câble secteur noué au dos de
l'appareil, veiller à ôter le serre-câble de l'appareil
pour éviter toute vibration de ce dernier.
2 Réfrigérateur
3 Congélateur
Il est recommandé de nettoyer l'appareil avant la mise en service
(voir chapitre "Nettoyage" pour de plus amples détails).
Mise en marche et arrêt de l'appareil,
réglage de la température
W Marche : tourner le thermostat 1, fig. A1,
vers la droite de la position "0" à la position
"4". L'appareil est en service, l'éclairage
intérieur s'allume.
W Arrêt : position "0" - l'éclairage intérieur est
éteint.
W Les différentes positions du bouton du thermostat
signifient :
"1" = chaud, puissance minimale
"7" = froid, puissance maximale
W Nous recommandons un réglage sur une position moyenne.
W Si vous conservez des aliments surgelés, assurez-vous que
la température de congélation est suffisamment basse.
Pour cela, nous recommandons un réglage entre les
positions "4" et "7".
Interrupteur Cool-Plus*
W En cas de températures ambiantes basses,
en dessous ou égale à 18°C, actionner
l'interrupteur Cool-Plus
fig. A1, sur le boîtier du thermostat
Les températures très basses requises sont ainsi maintenues dans le congélateur.
W Dans le cas de températures ambiantes habituelles,
au-dessus de 18°C, l'actionnement de cet interrupteur
n'est pas nécessaire, l'interrupteur Cool-Plus reste en
position arrêt
Remarque : prendre en considération que les températures
internes sont conditionnées par la température ambiante, le
local, la fréquence des ouvertures de porte et les produits
chargés.
Conseils pour la réfrigération
W La circulation de l'air permet d'obtenir un étagement
correspondant aux températures de stockage des différentes denrées.
- La zone la plus froide est située au-dessus des bacs à
légumes et contre la paroi arrière (idéale pour conserver
charcuterie et viandes).
- La zone la moins froide se trouve dans la partie supérieure
et la contre-porte du réfrigérateur (idéale pour le beurre et
le fromage). Voir l'exemple de rangement, fig. A.
W Eviter de disposer les aliments trop près les uns des
autres, pour permettre une bonne circulation de l'air, et
laisser un espace d'environ 2 cm pour l'éclairage intérieur.
W Toujours conserver les aliments dans des récipients
hermétiques ou recouverts d'une protection. Stocker les
alcools forts uniquement en position verticale et dans des
bouteilles bien fermées.
W N'utiliser que des emballages réutilisables et convenant à
la conservation (plastique, métal, aluminium, verre, film
plastique).
W Les aliments à émissions d'éthylène et sensibles à l'éthylène,
comme les fruits, les légumes et la salade, doivent toujours
être conservés séparément ou emballés pour ne pas réduire
la durée de stockage. Ne pas stocker ensemble par exemple
des tomates avec des kiwis ou du chou.
2,
!
Le congélateur
inférieure ou égale à -18°C (en fonction du réglage du thermostat)
et donc de conserver des produits surgelés pendant plusieurs
mois, de préparer des glaçons et, en plus, de congeler des
produits frais.
Remarque : la température régnant dans le congélateur,
mesurée à l'aide d'un thermomètre ou d'autres instruments
de mesure, peut être soumise à des variations. Néanmoins,
cela n'influe pratiquement pas sur les denrées stockées dans
un congélateur plein. La température des aliments congelés
correspond alors à la valeur moyenne des différentes
températures atteintes.
vous permet d'obtenir une température
Préparation de glaçons
W Remplir aux 3/4 le bac à glaçons* et le placer dans le
congélateur. Les glaçons se détachent lorsqu'on tord
légèrement le bac ou lorsqu'on le passe un court instant
sous l'eau courante.
Congélation de produits frais
Les produits frais doivent être congelés à cœur le plus rapidement possible afin de préserver au mieux leur valeur nutritive,
vitamines, aspect et saveur. Pour congeler d'importantes
quantités de produits frais, procéder comme suit :
W Environ 24 heures avant d'introduire vos produits dans le
compartiment régler le thermostat sur une position
moyenne à "froid" (position "6" environ).
- Appuyer sur l'interrupteur Cool-Plus
stockés dans votre appareil obtiennent une "réserve de
froid".
W Introduire les produits frais à congeler. La quantité
maximale de denrées (en kg) que vous pouvez congeler
en 24 h est indiquée sur la plaquette signalétique sous la
rubrique "Pouvoir de congélation ... kg/24h"*.
Placer les denrées sur le fond du compartiment en
évitant qu'elles n'entrent en contact avec des produits
déjà congelés.
W Au bout de 24 heures, les produits frais seront congelés.
- Repositionner ensuite le thermostat sur sa valeur initiale.
Appuyer à nouveau sur l'interrupteur Cool-Plus
congélation est terminée, votre appareil repasse en
régime normal de fonctionnement.
2. Les produits
2. La
Conseils pour la congélation et la
conservation
W Les surgelés (produits déjà congelés) peuvent être
immédiatement placés dans le congélateur, jusqu'à une
quantité d'un kg d'aliments frais par jour.
W Aliments pouvant être congelés : viandes, gibier,
volailles, poissons frais, légumes, fruits, produits laitiers,
pain, pâtisseries, plats cuisinés.
Aliments pour lesquels la congélation est déconseillée :
laitue, radis, raisins, pommes et poires entières, viandes
grasses.
W Si vous souhaitez disposer du volume maximum, vous
pouvez enlever les tiroirs et placer les produits à congeler
directement sur les plaques.
W Eviter de recongeler tout produit décongelé et cuisiner le
plus rapidement possible.
* selon le modèle et l'équipement
17
4 Dégivrage, nettoyage, Economies d’énergie
18
Dégivrage
Le réfrigérateur
de votre appareil est à dégivrage automatique.
L'eau de dégivrage est recueillie dans un bac, d'où
elle s'évapore ensuite sous l'effet de la chaleur
dissipée par le compresseur. Les gouttes d'eau
apparaissant sur la paroi arrière du réfrigérateur
sont liées au fonctionnement et par conséquent
tout à fait normales.
W Veillez à ce que l'eau de dégivrage puisse
s'écouler sans entrave par l'orifice d'écoulement
de la paroi arrière (voir flèche, fig. A).
Congélateur
Après un certain temps, les plaques en aluminium
et les façades de tiroirs se couvrent d'une couche
de givre ou de glace dont l'épaisseur dépend de la
fréquence d'ouverture de la porte et de la température des denrées à leur introduction (denrées
encore "chaudes"). Ce phénomène est tout à fait
normal.
Une épaisse couche de glace augmentant la consommation d'énergie, nous recommandons de
dégivrer régulièrement l'appareil :
W Pour procéder au dégivrage, arrêter l'appareil :
- débrancher la prise ou
- tourner le thermostat sur la position "0".
W Conserver, par exemple, les denrées congelées
dans leur tiroir, ou bien dans du papier journal ou
des couvertures. Les conserver ensuite dans un
endroit aussi frais que possible.
W Pour accélérer le dégivrage, poser un récipient
d'eau chaude mais non bouillante sur l'une des
plaques centrales.
Lors du dégivrage, ne pas utiliser de chauffages électriques, d'appareils de nettoyage à
vapeur, de produits dégivrants en aérosols,
de flammes vives ou d'objets métalliques
pour éliminer la glace. Risque de blessures et
de dommages matériels !
W Laisser la porte ouverte pendant le dégivrage.
Essuyer l'eau restante avec une éponge ou un
linge, nettoyer ensuite l'intérieur de l'appareil.
Nettoyage
W Avant de procéder au nettoyage, arrêter sys-
tématiquement l'appareil. Débrancher la prise
de l'appareil ou ôter (ou dévisser) le fusible.
W Nettoyer à la main l'intérieur, les équipements
intérieurs ainsi que les parois extérieures de
l'appareil avec de l'eau tiède mélangée à de
faibles quantités de produit à vaisselle. Ne pas
utiliser d'appareil de nettoyage à vapeur - risque
de dommages matériels et corporels !
N'utiliser en aucun cas des éponges à récurer ou
abrasives, des produits de nettoyage concentrés, ni des détergents ou des nettoyants ou
solvants chimiques contenant des abrasifs ou de
l'acide.
- Nous conseillons l'utilisation de chiffons doux et
d'un nettoyant tous usages de pH neutre.
- Eviter que l'eau de nettoyage ne s'infiltre dans
les parties électriques et par la grille de ventilation ou par la goulotte d'évacuation*.
Essuyer l'appareil.
- Veiller à ne pas endommager ni décoller la plaquette signalétique située à l'intérieur de
l'appareil (elle est importante pour le S.A.V.).
W
Nettoyer régulièrement l'orifice d'écoulement situé
sur la paroi arrière au-dessus des bacs à légumes,
par exemple à l'aide d'un coton-tige ou autre
(voir flèche, fig. A).
* selon le modèle et l'équipement
W Nettoyer, dépoussiérer une fois par
an le compresseur et le condenseur (grille en métal située au dos
de l'appareil). L'accumulation de
poussière provoque une sur
consommation d'énergie.
W Veiller à n'arracher, tordre ou dé-
tériorer aucun câble, ni aucune partie de l'appareil.
W Rebrancher et remettre ensuite l'appareil en marche.
Lorsque l'appareil doit rester sans fonctionner pendant une
période prolongée, le vider, débrancher la prise du secteur,
le nettoyer comme indiqué ci-dessus et laisser la porte
entrouverte pour éviter la formation de mauvaises odeurs.
Recommandations pour l'économie
d'énergie
W Veiller à ne pas obstruer les orifices de ventilation.
W Eviter les ouvertures prolongées de la porte.
W Classer vos aliments par groupes de produits et ne pas
dépasser la date limite de conservation.
W Bien emballer ou couvrir vos aliments avant de les con-
server ; vous évitez ainsi la formation de givre.
W Laisser refroidir les aliments chauds à température am-
biante avant de les ranger dans l'appareil.
W Faire décongeler vos denrées dans le réfrigérateur.
W Dégivrer le congélateur lorsqu'il y a formation d'une
épaisse couche de givre. Le rendement frigorifique s'en
trouve amélioré et la consommation d'énergie réduite.
W Maintenir la porte de votre appareil fermée en cas de
coupure de courant. Vous retardez ainsi la remontée en
température et préservez ainsi plus longtemps la qualité
de vos produits congelés.
Stockage des denrées dans les réfrigérateurs
et règles d'hygiène alimentaire
La consommation croissante de plats cuisinés et d'autres
denrées périssables, sensibles notamment au non-respect de la
chaîne du froid (1), impose une meilleure maîtrise de la température de transport et de stockage de ces produits.
Dans les foyers, le bon usage du réfrigérateur et le respect de
règles d'hygiène rigoureuses contribueront de façon significa-
tive et efficace à l'amélioration de la conservation des aliments.
Maîtrise de la température
W Stocker les aliments les plus sensibles dans la zone la plus
froide de l'appareil, conformément aux indications figurant
sur la notice.
W Attendre le complet refroidissement des plats avant de les
conserver (ex. soupe).
W Limiter la fréquence d'ouverture de la porte.
Respect des règles d'hygiène alimentaire
W Débarrasser les aliments de leurs doubles emballages
avant de les placer dans le réfrigérateur (exemple : emballage des packs de yaourts).
W Emballer systématiquement la nourriture pour éviter toute
contamination entre les denrées.
W Disposer les aliments de telle sorte que l'air puisse circuler
librement tout autour.
W Consulter les consignes d'utilisation de l'appareil en toutes
circonstances et notamment pour les conseils d'entretien.
W Nettoyer fréquemment l'intérieur du réfrigérateur à l'aide d'un
produit d'entretien sans effet oxydant sur les parties métalliques.
1) Chaîne du froid : maintien ininterrompu de la température de conservation
requise pour un produit depuis son élaboration et son conditionnement jusqu'à
son utilisation par le consommateur.
5 Pannes éventuelles -
problèmes
Mise en place et instructions de
montage
Votre appareil est conçu et construit de sorte à assurer la
meilleure sécurité d'emploi et une grande longévité.
Si une panne venait cependant à se produire pendant le
fonctionnement, veuillez alors vérifier si la perturbation n'est
pas due à une erreur de commande (dans ce cas, les frais
occasionnés vous seront facturés, même pendant la garantie).
Vous pouvez remédier vous-même aux pannes suivantes en
contrôlant les causes possibles :
Panne Cause possible et remède
L'appareil ne fonctionne pas :
- L'appareil est-il en bonne position marche ?
- La prise de courant est-elle bien enfoncée ?
- Le fusible de la prise est-il en bon état ?
L'éclairage ne fonctionne pas :
- L'appareil est-il en marche ?
- L'ampoule est défectueuse. Remplacer l'ampoule
d'après les indications du chapitre "Eclairage intérieur".
L'éclairage intérieur fonctionne lorsque Cool-Plus est en
marche :
- Ceci est nécessaire pour le fonctionnement et normal.
L'appareil est trop bruyant :
- L'appareil est-il bien calé, les meubles ou les objets se
trouvant à proximité entrent-ils en vibration lorsque le
compresseur fonctionne ? Essayer de déplacer un peu
l'appareil, le mettre à niveau à l'aide des pieds réglables, écarter les bouteilles et les récipients pour éviter
tout contact.
- Le bruit (gargouillis) dû à la circulation du fluide est tout
à fait normal. Il provient du circuit de réfrigérant.
Un clic à peine perceptible se produit à chaque fois que
le compresseur (moteur) s'enclenche ou s'arrête automatiquement.
Le ronflement du compresseur est légèrement plus
bruyant lorsque celui-ci s'enclenche.
La température n'est pas assez froide :
- Le réglage de la température est-il correct ? Placer le
thermostat éventuellement sur une position plus froide.
- Le thermomètre placé pour l'occasion indique une
température erronée.
- La porte de l'appareil ferme-t-elle correctement ?
- La ventilation (admission et évacuation de l'air) est-elle
bien réalisée ? Libérer éventuellement les grilles de
ventilation obstruées.
- La température ambiante est-elle trop chaude ? (voir
chapitre "Prescriptions")
- L'appareil a-t-il été trop souvent ouvert ou est-il resté
trop longtemps ouvert ?
- Eventuellement attendre que la température nécessaire
se rétablisse d'elle-même.
Plaquette signalétique et S.A.V.
Si aucune des causes mentionnées ci-dessus n'aide à
résoudre le problème et que vous ne pouvez remédier vousmême à la panne, veuillez alors prendre contact avec votre
S.A.V. le plus proche (liste des adresses ci-jointe) en lui
indiquant la désignation
numéro de l'appareil
tique. Grâce à ces informations, le S.A.V. interviendra
rapidement et d'une manière ciblée. La plaquette signalétique se trouve à l'intérieur de l'appareil, à gauche.
1, le numéro S.A.V. 2 et le
3 figurant sur la plaquette signalé-
Avant de lire les instructions, veuillez
déplier la dernière page, sur laquelle
figurent les illustrations.
Ne pas monter l'appareil côte à côte avec d'autres réfrigérateurs ou congélateurs. Point important pour éviter tout
dommage suite aux écoulements d'eau de condensation.
Les dimensions hors tout sont indiquées en dernière page,
dans la fig. S.
Inversion du sens d'ouverture de la
porte
Fig. T : sinécessaire, vous pouvez changer le sens
d'ouverture de la porte.
Pour cela, suivre les instructions des fig.T/T1 dans l'ordre
indiqué.
Insertion entre deux éléments de
cuisine
Fig. U : ces appareils autorisent une intégration entre les
éléments de cuisine. Pour conserver une unité de ligne, il
est possible de fixer, au-dessus de l'appareil, un élément
1 qui s'alignera à la hauteur de la cuisine.
haut
Dans ce cas, il est impératif d'assurer la ventilation haute
de l'appareil. Pour cela, fixer l'élément haut de sorte à
laisser un espace d'aération d'une profondeur minimale
de 50 mm entre le dos de l'élément et le mur, sur toute la
largeur de l'élément. L'ouverture d'aération disponible
sous le plafond de la cuisine devra présenter une section
minimale de 300 cm
plus la consommation électrique de l'appareil est réduite.
W Lorsque l'appareil est placé près d'un mur
un espace de 30 mm minimum côté charnières entre
l'appareil et le mur.
W Si vous désirez fixer latéralement votre appareil aux
meubles de cuisine ou monter un élément latéral
intermédiaire entre l'appareil et le mur, veuillez tout
d'abord vérifier :
- que la porte s'ouvre et se ferme librement.
- Ne pas percer dans la zone hachurée, voir fig. U ;
important, car vous évitez ainsi la détérioration
d'éléments isolés de votre appareil !
- Fixer l'appareil avec des vis à tôle. Profondeur de
vissage dans l'appareil : 10 mm max. !
2
. Plus la ventilation est performante,
4, laisser
1 Elément haut 2 Réfrigérateur/Congélateur
3 Paroi du meuble 4 Mur
Le fabricant de cet appareil s'efforce d'améliorer tous les
types et modèles de sa gamme. Il se réserve donc le droit
d'apporter des modifications concernant la forme, l
'équipement et les caractéristiques techniques de ses
appareils.
19
Loading...
