Руководство по эксплуатации

Холодильник-морозильник

280512

CT(P)(esf)(sl)30../33 ... 6

7081974 - 01

Основные отличительные особенности устройства

Содержание

1 Основные отличительные особенности

устройства............................................................. 2

1.1 Краткое описание устройства и оборудования... 2

1.2 Область применения устройства.......................... 2

1.3 Декларация соответствия..................................... 3

1.4 Габариты для установки........................................ 3

1.5 Экономия электроэнергии.................................... 3

2 Общие указания по технике безопасности.... 3

3 Органы управления и индикации..................... 4

3.1 Приборы контроля и управления.......................... 4

3.2 Индикатор температуры........................................ 4

4 Ввод в работу....................................................... 4

4.1 Транспортировка устройства................................ 4

4.2 Установка устройства............................................ 4

4.3 Перевешивание двери........................................... 5

4.4 Установка в кухонную стенку................................ 7

4.5 Упаковку утилизируйте надлежащим образом... 7

4.6 Подключение устройства...................................... 8

4.7 Включение устройства........................................... 8

5 Обслуживание...................................................... 8

5.1 Регулировка яркости индикатора температуры.. 8

5.2 Защита от детей..................................................... 8

5.3 Холодильное отделение........................................ 9

5.4 Морозильное отделение........................................ 10

6 Уход........................................................................ 11

6.1 ручное размораживание........................................ 11

6.2 Чистка устройства.................................................. 11

6.3 Замена внутреннего освещения с лампой

накаливания........................................................... 12

6.4 Сервисная служба................................................. 12

7 Неисправности..................................................... 12

8 Вывод из работы................................................. 13

8.1 Выключение устройства........................................ 13

8.2 Отключение............................................................ 13

9 Утилизация устройства...................................... 13

10 Информация об изготовителе / Гарантийное

свидетельство...................................................... 13

Изготовитель постоянно работает над дальнейшим разви­тием всех типов и моделей. Поэтому мы рассчитываем на
понимание в том, что мы оставляем за собой право изме­нять форму, оборудование и технику.

Чтобы познакомиться со всеми полезными возможно­стями данного нового устройства, пожалуйста, прочитайте
внимательно указания в этом руководстве.

Данное руководство действительно для множества
моделей, поэтому для конкретной модели возможны неко­торые отклонения. Разделы, относящиеся только к опре­деленным устройствам, помечены знаком "звездочка" (*).

Указания о выполнении действия помечены знаком

, результаты действия – знаком .

1 Основные отличительные особенности устройства

1.1 Краткое описание устройства и оборудования

Указание

Рассортировать продукты, как показано на рисунке.

u

Так устройство работает с экономией энергии.
Места для хранения, выдвижные ящики или корзины в

u

состоянии поставки расположены для оптимального
энергосбережения.

Fig. 1

(1) Транспортные ручки

задние

(2) Приборы контроля и

управления

(3) Отделение для масла

и сыра

(4) Внутреннее осве-

щение

(5) Полка, разделяемая (12) Полка на двери для

(6) Полка, переста-

вляемая

(7) Отделение для

овощей

(8) Дверная полка, переме-

щаемая

(9) Отверстие для стока

(10) Наиболее холодная

зона

(11) Заводская табличка

высоких бутылок

(13) Установочные ножки,

передние ручки для
перемещения устрой­ства, задние ролики для
перемещения

(14) Ванночка для льда

1.2 Область применения устройства

Прибор предназначен исключительно для охлаждения
пищевых продуктов в домашних условиях или условиях
приближенным к домашним. Сюда относится, например,
использование

на домашних кухнях, в столовых,

-

в частных пансионатах, отелях, мотелях и других

-

местах проживания,

2

Общие указания по технике безопасности

при обеспечении готовым питанием и аналогичных

-

услугах оптовой торговли

Прибор можно использовать только в домашних и схожих
условиях. Все другие способы применения являются недо­пустимыми. Устройство не предназначено для хранения и
охлаждения медикаментов, плазмы крови, лабораторных
препаратов или похожих веществ, лежащих в основе
директивы медицинской продукции 2007/47/EG. Непра­вильное использование устройства может привести к
повреждениям хранящихся изделий или к их порче.
Устройство не подходит для эксплуатации во взрывоо­пасной области.

Устройство предназначено для эксплуатации в ограни­ченном диапазоне температуры окружающей среды в
зависимости от климатического класса. Климатический
класс, соответствующий Вашему устройству, указан на
заводской табличке.

Указание

Выдерживайте указанную температуру окружающего

u

воздуха, иначе мощность охлаждения снижается.

Климатиче­ский класс

SN 10 °C до 32 °C

N 16 °C до 32 °C

ST 16 °C до 38 °C

T 16 °C до 43 °C

1.3 Декларация соответствия

Контур хладагента проверен на герметичность. Устрой­ство отвечает соответствующим предписаниям по технике
безопасности, а также директивам ЕС 2006/95/EС,
2004/108/EС, 2009/125/EС и 2010/30/EС.

1.4 Габариты для установки

Модель Высота устройства А (мм)

CTP(esf) 30.. 1611

CTP(esf) 33.. 1761

CT(esf)(sl) 33.. 1761

для температуры окружающего
воздуха

Fig. 2

1.5 Экономия электроэнергии

Всегда следите за хорошим притоком и оттоком

-

воздуха. Не закрывайте вентиляционные отверстия/
решетки.
Вентиляционный воздушный зазор должен всегда оста-

-

ваться открытым.
Избегайте устанавливать устройство в зоне прямых

-

солнечных лучей, рядом с плитой, системой отопления
и другими аналогичными приборами.
Потребление электроэнергии зависит от условий в

-

меcте установки, например, температуры окружающей
среды (см. 1.2) .
Открывайте устройство на предельно короткое время.

-

Чем ниже заданная температура, тем больше потре-

-

бление электроэнергии.
Сортируйте продукты при размещении (см. Основные

-

отличительные особенности устройства).
Храните все продукты хорошо запакованными и закры-

-

тыми. Это поможет избежать образования инея.
Вынимайте продукты на как можно менее продолжи-

-

тельный срок, чтобы они не сильно нагрелись.
Закладка теплых блюд: сначала дайте им остыть до

-

комнатной температуры.
Продукты глубокой заморозки для оттаивания оставьте

-

в холодильной камере.
Если в устройстве образовался толстый слой инея:

-

разморозьте устройство.
Осевшая пыль повышает расход элек­троэнергии:

Холодильную установку с теплооб-

-

менником – металлическая решетка

на задней стенке устройства – один

раз в год следует очищать от пыли.

2 Общие указания по технике безопасности

Опасности для пользователя:

Данное устройство не предназначено для использо-

-

вания людьми (в том числе детьми) с психическими

отклонениями, с нарушенной функцией органов чувств

и сознания или людьми, которые не обладают доста-

точным опытом и знаниями. Если это все же проис-

ходит, то лицо, ответственное за безопасность такого

пользователя, должно научить его обхождению с

устройством и наблюдать за ним первое время. Наблю-

дайте за детьми, чтобы они не играли с устройством.

При отключении от сети всегда беритесь за вилку. Не

-

тяните за кабель.

В случае неисправности извлеките вилку из розетки

-

или выключите предохранитель.

Не допускайте повреждения сетевого кабеля. Не

-

используйте устройство с поврежденным сетевым

кабелем.

Ремонт и вмешательство в устройство и замену сете-

-

вого кабеля разрешается выполнять только работнику

сервисной службы или другому специалисту, прошед-

шему соответствующее обучение.

Устанавливайте и подключайте устройство только в

-

соответствии указаниями руководства по эксплуа-

тации.

Тщательно сохраняйте данное руководство и при необ-

-

ходимости передайте его следующему владельцу.

Специальные лампы (лампы накаливания, светодиоды,

-

флуоресцентные лампы) в устройстве служат для осве-

щения его внутреннего пространства и не подходят для

освещения помещения.

Опасность пожара

3

Органы управления и индикации

Содержащийся в устройстве хладагент R 600a

-

неопасен для окружающей среды, но является горючим
материалом. Вытекающий хладагент может загореться.

Не повреждайте трубопроводы контура хладагента.

•

Не пользуйтесь внутри устройства открытым огнем

•

или источником искр.
Внутри устройства не пользуйтесь электрическими

•

приборами (например, устройства для очистки
паром, нагревательные приборы, устройства для
приготовления мороженого и т.д.).
В случае утечки хладагента: удалите с места утечки

•

источники открытого огня или искр. Хорошо провет­рите помещение. Обратитесь в службу поддержки.

Не храните в устройстве взрывоопасные вещества или

-

аэрозольные баллончики с горючими газообразующими
средствами, такими как, например, пропан, бутан,
пентан и т.д. Соответствующие аэрозольные баллон­чики можно распознать по надпечатке со сведениями о
содержимом или по значку пламени. Случайно выде­лившиеся газы могут воспламениться при контакте с
электрическими узлами.
Не ставить вблизи устройства горячие свечи, лампы и

-

другие предметы с открытым пламенем, чтобы не
вызвать пожар.
Жидкости с большим содержанием спирта храните

-

только плотно закрытыми и в стоячем положении.
Случайно вылившийся спирт может воспламениться
при контакте с электрическими узлами.

Опасность падения и опрокидывания:

Не используйте основание устройства, выдвижные

-

ящики, двери и т.п. в качестве подножки или опоры.
Это особенно касается детей.

Опасность пищевого отравления:

Не употребляйте продукты с превышенным сроком

-

хранения.

Опасность обморожения, онемения и появления
болезненных ощущений:

Избегайте продолжительного контакта кожи с холод-

-

ными поверхностями или охлажденными / заморожен­ными продуктами или примите меры защиты, например,
наденьте перчатки. Не потребляйте пищевой лед,
особенно замерзшую воду или кубики льда, сразу после
их извлечения и слишком холодными.

Соблюдайте специальные указания, помещенные в
других главах:

3 Органы управления и инди­кации

3.1 Приборы контроля и управления

Fig. 3

(1) Кнопка On/Off (6) Символ «SuperFrost»
(2) Кнопка настройки (7) Символ «Защита от

детей»

(3) Индикация темпера-

туры холодильного
отделения

(4) Кнопка «Вентиляция» (9) Символ «Меню»
(5) Кнопка SuperFrost

(8) Символ «Вентиляция»

3.2 Индикатор температуры

В нормальном режиме работы появляется следующая
индикация:

средняя температура охлаждения

-

Индикация температуры мигает:

настройка температуры изменяется

-

Следующая индикация указывает на неисправность:
Возможные причины и меры по устранению: (см. Неис­правности).

-

F0 - F9

4 Ввод в работу

ОПАС­НОСТЬ

ПРЕД­УПРЕ­ЖДЕНИЕ

ОСТО­РОЖНО

ВНИМАНИЕобозначает опасную ситуацию,

Указание обозначает полезные указания и

обозначает непосредственную
опасную ситуацию, которая, если
не будет устранена, приведет к
смерти или тяжелым травмам.

обозначает опасную ситуацию,
которая, если не будет устра­нена, может привести к смерти
или тяжелой травме.

обозначает опасную ситуацию,
которая, если не будет устра­нена, может привести к травмам
легкой или средней тяжести.

которая, если не будет устра­нена, может привести к повре­ждению имущества.

советы.

4.1 Транспортировка устройства

ОСТОРОЖНО

Опасность травмы и повреждений в результате ненадле­жащей транспортировки!

Перевозите устройство в упаковке.

u

Перевозите устройство в стоячем положении.

u

Не транспортируйте устройство в одиночку.

u

4.2 Установка устройства

ПРЕДУПРЕЖДЕНИЕ

Опасность возгорания из-за влажности!
Если токоведущие узлы или сетевой кабель становятся
влажными, то это может привести к короткому замы­канию.

Устройство предназначено для использования в

u

закрытых помещениях. Запрещается использовать
устройство на открытом воздухе или во влажных поме­щениях и в зоне разбрызгивания воды.

4

Опасность возгорания вследствие короткого замыкания!
Если сетевой кабель/вилка устройства или другого
устройства соприкасаются с обратной стороной устрой­ства, то вибрации устройства могут привести к повре­ждению сетевого кабеля/вилки, что может вызвать
короткое замыкание.

u

u

Опасность возгорания хладагента!
Содержащийся в устройстве хладагент R 600a неопасен
для окружающей среды, но является горючим мате­риалом. Вытекающий хладагент может загореться.

u

Опасность пожара и повреждения!

u

Опасность пожара и повреждения из-за заблокированных
вентиляционных отверстий!

u

ВНИМАНИЕ

Опасность повреждения под действием конденсата!

u

q

q

q

q

q

q
q

u

u

ПРЕДУПРЕЖДЕНИЕ

Устанавливайте устройство таким образом, чтобы оно
не соприкасалось с вилками или сетевыми кабелями.
Не подключайте к розеткам в области обратной
стороны устройства ни само устройство, ни другие
устройства.

ПРЕДУПРЕЖДЕНИЕ

Не повреждайте трубопроводы контура хладагента.

ПРЕДУПРЕЖДЕНИЕ

Не ставьте на устройство приборы, выделяющие тепло,
например, микроволновую печь, тостер и т.д.!

ПРЕДУПРЕЖДЕНИЕ

Держите вентиляционные отверстия всегда свобод­ными. Всегда следите за хорошим притоком и оттоком
воздуха!

Не разрешается устанавливать данное устройство
непосредственно рядом с другими холодильниками или
морозильниками.

При повреждении устройства немедленно - до подклю­чения - обратитесь к поставщику.
Пол на месте установки должен быть горизонтальным и
ровным.
Избегайте установки устройства в зоне попадания
прямых солнечных лучей, рядом с плитой, системой
отопления и другими аналогичными приборами.
Устройство всегда следует устанавливать задней
стенкой к стене.
Устройство можно передвигать только в разгруженном
состоянии.
Не устанавливайте устройство без помощника.

Помещение для установки устройства согласно стан­дарту EN 378 должно на каждые 8 г хладагента R 600a
иметь объем 1 м3. Если помещение для установки
устройства слишком мало, то в случае протечки в
контуре хладагента может образоваться легковоспла­меняющаяся газовоздушная смесь. Данные о количе­стве хладагента имеются на заводской табличке внутри
устройства.

Снимите соединительный кабель с задней стороны
устройства. При этом необходимо удалить держатель
кабеля, иначе возникнет вибрационный шум!
Снимите защитную пленку с внешней стороны устрой­ства.*

Ввод в работу

ВНИМАНИЕ
Дверцы из высококачественной стали имеют

специальное покрытие, их нельзя обрабатывать сред­ством для ухода, входящим в комплект поставки.

В противном случае покрытие будет поцарапано.

Протирайте покрытие поверхностей дверцы только

u

мягкой, чистой тряпкой.

Равномерно наносите средство по уходу за

u

специальной сталью только на боковые стенки из

высококачественной стали в направлении шлифовки.

Это облегчает последующую очистку.

Лакированные боковые стенки и лакированные

u

поверхности дверцы протирайте только мягкой,

чистой тряпкой.

снимите защитную пленку со всех декоративных

u

планок.

Удалите все детали, защищавшие устройство при пере-

u

возке.

Упаковку утилизируйте надлежащим образом (см. 4.5) .

u

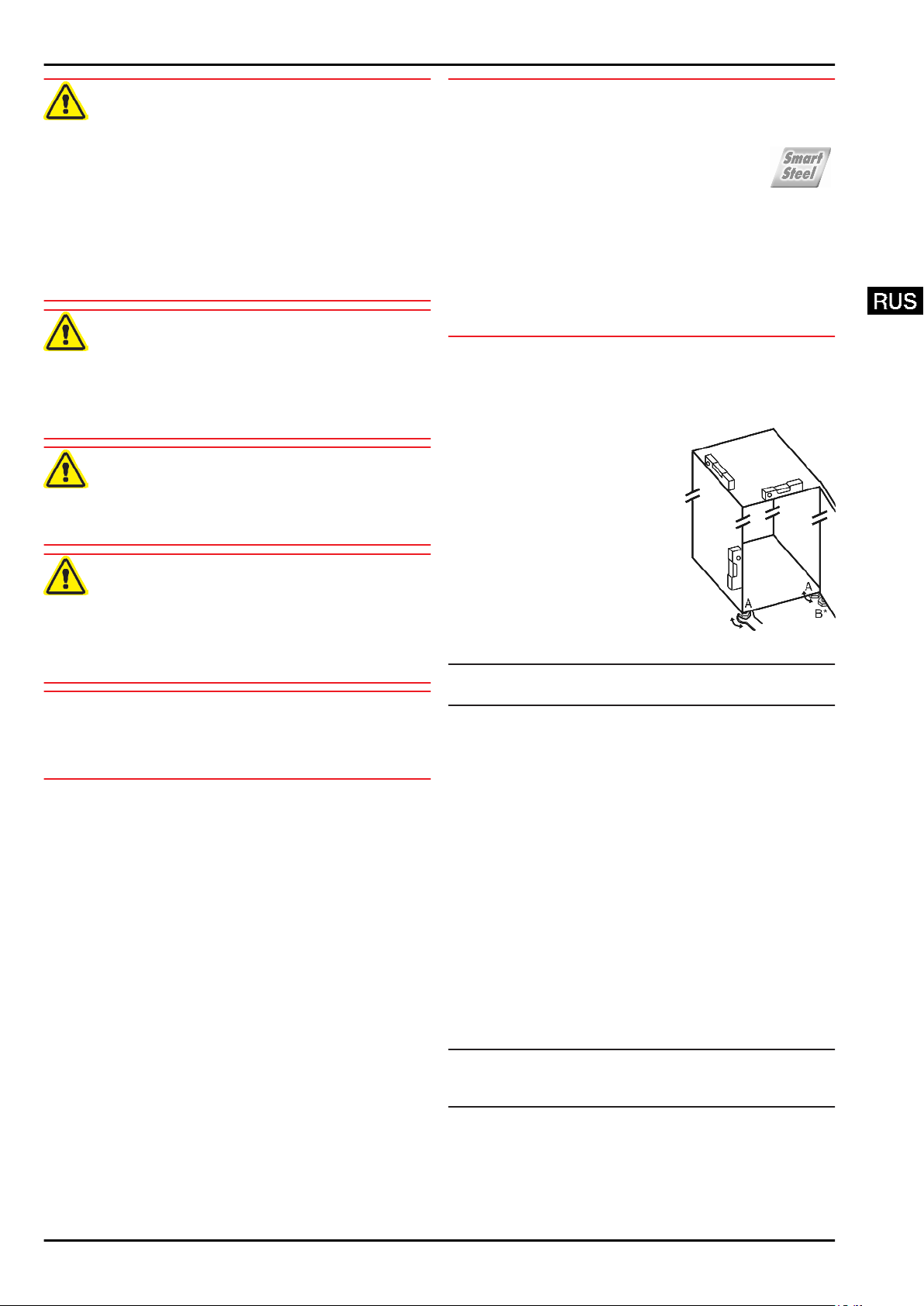

С помощью любого вильча-

u

того ключа выведите

устройство в устойчивое

положение посредством

регулируемых опор (A) и

выровняйте его, используя

уровень.

После этого подоприте

u

подпорками дверь: Вывора-

чивайте регулируемую

опору на опорном крон-

штейне (В) до тех пор, пока

она не будет опираться на

пол, затем крутите далее по

углом 90°.

Указание

Очистите устройство (см. 6.2) .

u

Если устройство установлено в очень влажном поме­щении, то на внешней его стороне может образоваться
конденсат.

Всегда следите за хорошим притоком и оттоком

u

воздуха на месте установки.

4.3 Перевешивание двери

При необходимости можно изменить направление откры­вания двери:

Убедитесь, что подготовлен следующий инструмент:

Torx® 25

q

Torx® 15

q

Отвертка

q

При необходимости аккумуляторный шуруповерт

q

При необходимости привлеките второго человека для

q

монтажной работы

4.3.1 Снятие верхней двери

Указание

Уберите продукты с полочек на дверце, прежде чем

u

снимать дверцу, чтобы продукты не упали.

5
