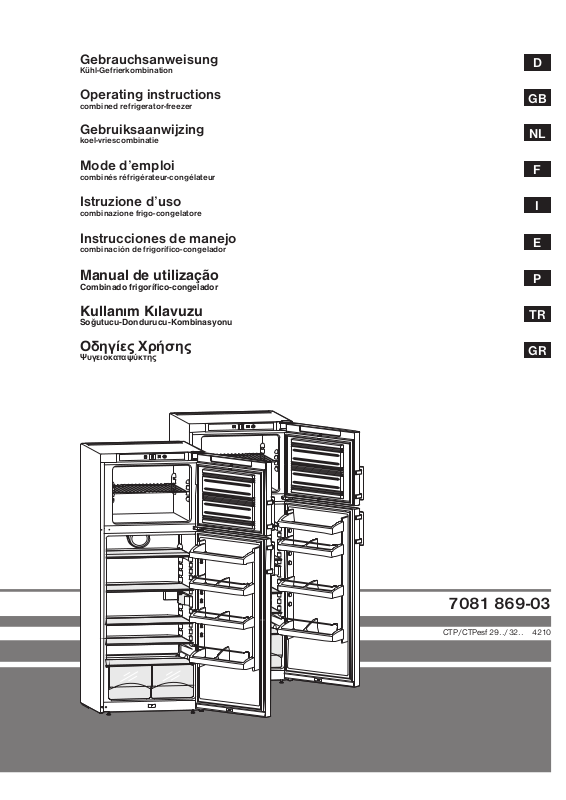

Gebrauchsanweisung
Kühl-Gefrierkombination
D
Operating instructions
combined refrigerator-freezer
Gebruiksaanwijzing
koel-vriescombinatie
Mode d’emploi
combinés réfrigérateur-congélateur
Istruzione d’uso
combinazione frigo-congelatore
Instrucciones de manejo
combinación de frigorífico-congelador
Manual de utilização
Combinado frigorífico-congelador
Kullaným Kýlavuzu
Soðutucu-Dondurucu-Kombinasyonu
Οδηγίες Χρήσης
Ψυγειοκαταψύκτης
GB
NL
F
I
E
P
TR
GR
7081 869-03
CTP/CTPesf 29../32.. 4210
Page 2
26
Indicazioni per lo smaltimento
Il materiale da imballaggio è stato realizzato con materiali
riutilizzabili.
- Cartone ondulato/cartone
- Sagome di polistirolo schiumato
- Pellicole di polietilene
- Nastri di reggiatura di polipropilene
• I materiali da imballaggio non sono giocattoli per bambini - le pellicole possono essere pericolose e causare il
soffocamento.
•
Si prega di portare l'imballaggio a un punto di raccolta autorizzato.
L'apparecchio fuori uso contiene ancora materiali
utili ed è un rifiuto residenziale da smaltire nella raccolta separata.
• Rendere inservibili le apparecchiature fuori uso:
estrarre la spina dalla presa, tagliare il cavo di
alimentazione e togliere le serrature per impedire
che i bambini possano rinchiudersi
nell'apparecchio.
• Assicurarsi che durante il trasporto non venga danneggiato il
circuito raffreddante dell'apparecchio fuori uso.
• Sulla targhetta dati sono riportate le indicazioni relative al
refrigerante contenuto.
• Lo smaltimento di apparecchi usati va effettuato a regola
d'arte in base alle disposizioni e alle leggi locali vigenti.
Indice Pagina
Risparmio energetico, Posizione, Allacciamento,
Inserire e disinserire l’apparecchio
Impostazione della temperatura, Modificare le dotazioni
Illuminazione interna.................................................................27
Raffreddamento, Congelazione ................................................28
Indicazioni per la congelazione e la conservazione
Sbrinamento, pulizia ................................................................. 29
Guasti, Mettere fuori servizio,
Incasso fra i mobili da cucina ...................................................30

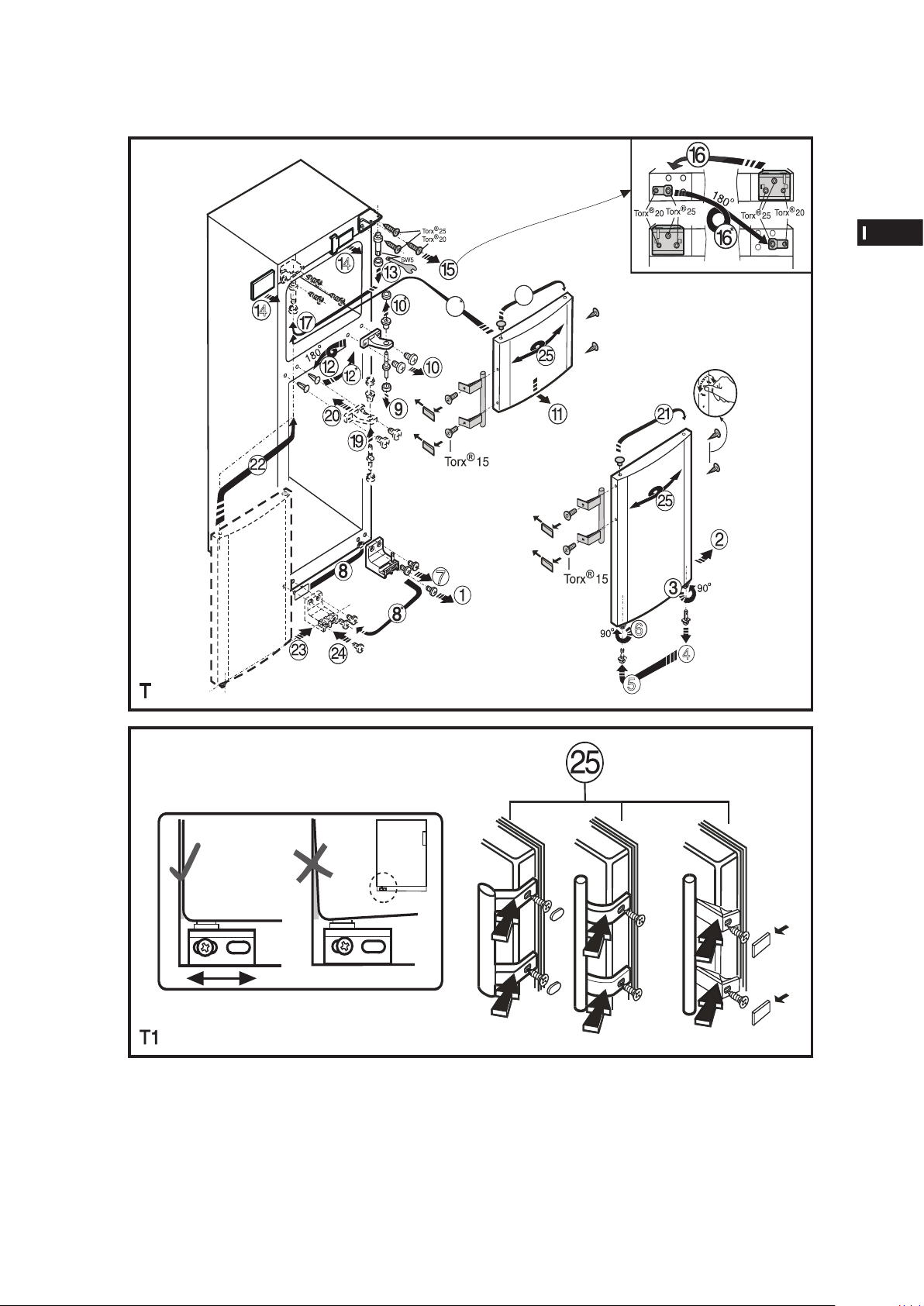

Sostituzione arresto porta.........................................................31
Classe climatica
In funzione della classe climatica, l’apparecchio è concepito per il
funzionamento a temperature ambiente limitate. Tali temperature non
devono essere superate ! La classe climatica del Suo apparecchio è
riportata sulla targhetta dati.
Classe climatica Temperatura ambiente
SN da +10° a +32 °C
N da +16° a +32 °C
ST da +16° a +38 °C
T da +16° a +43 °C
Panoramica apparecchio e dotazioni
Indicazioni ed avvertenze per la sicurezza
• L’apparecchio dovrebbe venire sballato ed installato da due persone allo scopo di evitare danni a persone o a cose!
• In caso di danni all’apparecchio, informare immediatamente la
ditta fornitrice prima di procedere all’allacciamento.
• A garanzia di un funzionamento sicuro, installare ed allacciare
l’apparecchio attenendosi esclusivamente alle indicazioni riportate
nelle presenti istruzioni per l’uso.
• In caso di guasto, staccare l’apparecchio dalla rete di alimentazio
ne. Estrarre la spina oppure staccare il fusibile.
• Per staccare l’apparecchio dalla rete di alimentazione, estrarre la
spina, non tirare il cavo di alimentazione.
•
Far eseguire le riparazioni all’apparecchio solo dal Servizio di assistenza tecnica. In caso contrario, l’utente rischia di incorrere in seri pericoli.
Lo stesso vale per la sostituzione dei cavi di allacciamento alla rete.
• Evitare fuochi o scintille all’interno dell’apparecchio. Assicurarsi
che il circuito frigorigeno non venga danneggiato durante il trasporto o la pulizia dell’apparecchio. Evitare assolutamente la formazione di scintille in caso di guasti ed aerare bene i locali.
• Non usare gli zoccoli, i cassetti e gli sportelli come gradino o
come appoggio.
•
Questo apparecchio non è adatto alle persone (anche bambini) affette da menomazioni fisiche, sensoriali o mentali o alle persone che
non dispongano di esperienza e conoscenze sufficienti, a meno che
non vengano istruite sull’uso dell’apparecchio e assistite nelle prime
fasi dell’uso da una persona responsabile della loro sicurezza. Sorvegliare i bambini, per assicurarsi che non giochino con l’apparecchio.
• Evitare il contatto prolungato con superfici fredde o prodotti refrigerati/congelati. Ciò può causare dolori, insensibilità e assideramento. In caso di contatto prolungato prendere provvedimenti
adeguati, ad es. utilizzare dei guanti.
• Non consumare il gelato troppo freddo o appena tolto dall’appa
recchio, soprattutto i ghiaccioli o i cubetti di ghiaccio. Le basse
temperature possono causare lesioni da freddo.
• Non consumare generi alimentari la cui data di conservazione sia
scaduta, potrebbero causare intossicazione.
•
L’apparecchio è idoneo esclusivamente al raffreddamento di alimenti. In caso di raffreddamento di alimenti a fini commerciali o
industriali, attenersi alle disposizioni di legge vigenti in materia.
L’apparecchio non è idoneo alla conservazione e al raffreddamento
di medicinali, plasma sanguigno, preparati di laboratorio o sostanze
e prodotti analoghi a quelli alla base della direttiva sui dispositivi
medici 2007/47/CE. Un utilizzo indebito dell’apparecchio può provocare danni o deterioramenti alla merce conservata. Inoltre l’apparecchio non è idoneo all’impiego in ambienti a rischio di esplosione.
• Non conservare nell’apparecchio materiali esplosivi o bombolette
spray a base di sostanze infiammabili come p. es. butano, propano, pentano ecc. A contatto con le parti elettriche, le eventuali
perdite di gas possono infiammarsi. Le bombolette spray contenenti tali sostanze sono riconoscibili dal simbolo della fiamma o
dai dati riportati sull’etichetta del prodotto.
• Non utilizzare apparecchi elettrici all’interno dell’apparecchio.
•
Le lampade per usi speciali (lampadine, LED, tubi fluorescenti)
nell’apparecchio servono per illuminare il suo interno e non sono
idonee per l’illuminazione del locale.
La presente istruzione è valida per vari modelli e, a seconda dell’apparecchio in Suo possesso, possono presentarsi delle differenze rispetto alla descrizione.
-
-
* A seconda del modello e delle dotazioni
Elementi di controllo e di servizio
Piano a griglia
Vano congelatore
Portaburro
Mensola sportello regolabile
Portabottiglie e portavasetti mobile
Ripiani regolabili
Illuminazione interna
Scarico acqua di sbrinamento
Mensola per bottiglie grandi
Mensola portabottiglie*
Targhetta dati
Cassetti per verdura
Piedini regolabili
Dimensione
dell’apparecchio
CTP 29.. A = 1550 mm
CTP 32.. A = 1690 mm
Page 3
Risparmio energetico
- Assicurare sempre una buona ventilazione. Non coprire
legriglie o i fori di ventilazione.
- Tenere sempre libere le fessure per l’aria del ventilatore.
-
Non installare l’apparecchio in luogo esposto alle radiazionisolari
dirette, accanto a una cucina, calorifero e simili fonti dicalore.
- Il consumo di energia dipende dalle condizioni di installazione,
ad es. dalla temperatura ambiente.
-
Aprire la porta dell’apparecchio per lo stretto tempo necessario.
- Conservare gli alimenti suddivisi con ordine.
- Conservare tutti gli alimenti correttamente confezionati ecoperti. Si evita così la formazione di brina.
- Inserire cibi caldi: facendoli dapprima raffreddare a temperatura ambiente.
-
Scongelare i cibi surgelati nel vano frigorifero.
- Se nell’apparecchio si forma uno spesso
strato di brina: sbrinare l’apparecchio.
I depositi di polvere aumentano il con-
sumo energetico:
-
Pulire una volta all’anno la macchina frigorifera e la griglia metallica dello scambiatore di
calore sul lato posteriore dell’apparecchio.
Posizione
• Il pavimento del luogo di installazione deve essere uniforme e
piano. Compensare eventuali irregolarità, regolando i piedini
mediante una chiave a forcella.
• Mettere sempre l'apparecchio direttamente contro la parete.
• Le griglie di sfi ato e areazione non devono essere spostate.
• Non sistemare sull’apparecchio nessun elettrodomestico che possa cedere calore, come p.es. il forno a microonde, il tostapane ecc.
• Sul frigorifero-congelatore non devono essere appoggiate
candele accese, lampade e altri oggetti a fiamma viva, poiché
potrebbero provocare un incendio.
• In conformità alla norma EN 378, il locale di installazione dell’apparecchio deve avere un volume di 1 m3 per 8g di liquido
frigorigeno R 600a, affinché, in caso di perdita del circuito
frigorigeno, non possa originarsi una miscela infiammabile di
gas e aria nei locali di installazione dell’apparecchio. L’indicazione della quantità di liquido frigorigeno è riportata sulla
targhetta dati nel vano interno dell’apparecchio.
• Pericolo di incendio a causa dell’umidità!
Se gli elementi sotto corrente o il cavo di allacciamento alla
rete si bagnano, si può verificare un cortocircuito.
- L’apparecchio è progettato per l’utilizzo in ambienti chiusi.
Non utilizzare l’apparecchio all’aperto o in ambienti umidi e
caratterizzati da spruzzi d’acqua.
• ATTENZIONE! Pericolo di lesioni e di danni a causa di un
trasporto errato!
- Trasportare l’apparecchio imballato.
- Trasportare l’apparecchio in posizione verticale.
- Non trasportare l’apparecchio in posizione stand-alone.
• L’apparecchio deve essere spinto solo se non carico.
Allacciamento
Tipo di corrente (corrente alternata) e tensione sul luogo d’installazione devono corrispondere ai dati riportati sulla targhetta
dati. La targhetta dati si trova sul lato interno sinistro dell’apparecchio. La presa deve essere protetta con almeno un fusibile di
almeno 10 A, non deve trovarsi nella parte posteriore dell’apparecchio e deve essere facilmente accessibile.
• L‘apparecchio non deve essere allacciato insieme ad altri apparecchi sulla stessa presa multipla, causa pericolo di surriscaldamento.
• Allacciare l’apparecchio solamente ad una presa a contat-
to di protezione regolarmente collegata alla terra.
Inserire e disinserire l’apparecchio
Prima di mettere l’apparecchio in funzione, si raccomanda di pulirne
l’interno. Per informazioni più dettagliate al riguardo, vedere “Pulizia”.

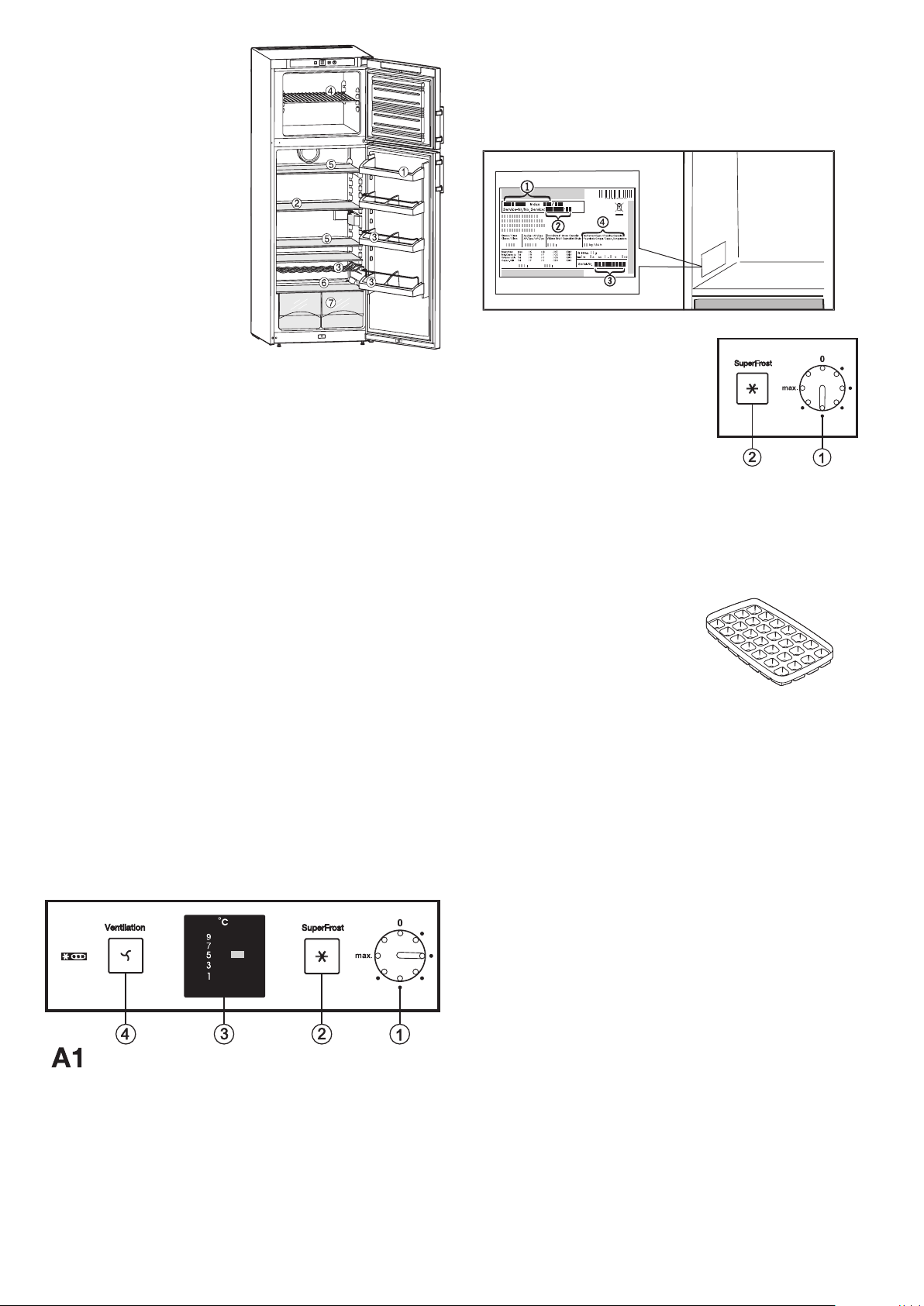

Inserire, fig. A1:
Inserire la spina. Con una moneta, orientare la freccia del regolatore di temperatura 1 verso una posizione fra “0” e “max”. Il
display temperatura 3 indica la temperatura interna regolata.
Disinserire:
Estrarre la spina o mettere il regolatore di temperatura su “0”.
Impostazione della temperatura
La temperatura si regola tramite il regolatore 1. La visualizzazione della temperatura desiderata sul display 3 varia
a seconda della posizione del regolatore.
Se si conservano dei surgelati nel vano congelatore, consigliamo
di posizionare il regolatore della temperatura tra 5 °C e 3 °C, nello
scomparto si raggiungono così temperature di -18 °C o ancora
più basse.
Attenzione: Il valore visualizzato sul display non si riferisce
alla temperatura interna presente al momento, ma all’impostazione della temperatura desiderata.
Modificare le dotazioni
I ripiani, fig. A3, sono regolabili a
seconda della dimensione dei prodotti
da raffreddarsi; per fare ciò, sollevare
la parte anteriore dei ripiani, estrarli
per metà e toglierli facendoli basculare
verso il basso (o l’alto).
Per inserire i ripiani, la staffa/il bordo di
battuta posteriore deve essere rivolta/
o verso l’alto, altrimenti è possibile che
gli alimenti, congelandosi, si attacchino alla parete dell’apparecchio.
Modificare la posizione delle mensole nello sportello, fig. A2
Sollevare le mensole verso l’alto,
estrarle in avanti e reinserirle ad
un’altra altezza procedendo nell’ordine
inverso.
Modificando la posizione del
salvabottiglie, fig. A2, si possono
assicurare le bottiglie contro le cadute,
provocate dall’apertura e dalla chiusura dello sportello. Il portabottiglie e
portavasetti può essere estratto per la
pulizia:
- fig. A2: Spingere il supporto com-
pletamente a destra o a sinistra lungo il ripiano nella porta e sganciare.
fig. A4. Per poter mettere in frigo delle bottiglie e dei contenitori alti, spingere verso l’interno mezza lastra di vetro 1.
Per la pulizia, è possibile togliere gli elementi di fissazione 2
delle due metà della lastra di vetro.
Illuminazione interna
Dati lampadina: 25 W (non impiegare in nessun caso una
lampadina con più di 25 W), la tensione deve corrispondere
al valore indicato sulla targhetta dati. Virola: E 14.
Sostituzione della lampadina:
Estrarre la spina oppure staccare o svitare il fusibile
preinserito.
•
Sganciare il copri-lampada come alla fig. F1 1 e staccarlo 2.
• Sostituire la lampadina come indicato alla fig. F2 . Avvitan-
dola, assicurarsi che la guarnizione sia ben posizionata.
• Riagganciare il copri-lampada e bloccarlo ai lati.
27
Page 4
28
Raffreddamento
Esempio di sistemazione
degli alimenti
!
Burro, formaggio
"
Uova
§
Bottiglie, conserve, tubetti
$
Alimento congelato, cubetti
di ghiaccio
%
Carni, salumi, latticini
&
Dolci, cibi precotti,
bibite
/
Frutta, verdura, insalata,
Attenzione
• Conservare ben chiuse ed in
posizione verticale le bevande ad alta gradazione alcolica.
• Frutta, verdura ed insalata
possono essere conservati
non impacchettati nei cassetti del vano frigorifero.
• I materiali più adatti per la conservazione sono i recipienti riuti
lizzabili di plastica, metallo, alluminio e vetro.
Nota
- Conservare gli alimenti come indicato nella figura. In questomodo l’apparecchio lavora risparmiando energia.
- Allo stato della consegna ripiani, cassetti o cestelli sono disposti in modo da garantire un’efficienza energetica ottimale.
Congelazione
Nel giro di 24 ore è possibile congelare solo la quantità di alimenti freschi indicata sulla targhetta dati, al punto “Capacità di
congelazione” 4. La quantità massima di congelazione varia
a seconda del modello e della classe climatica.
Congelazione
• Premere il pulsante Superfrost 2
- si accende la spia Superfrost .
• Attendere 24 ore.
-
• Introdurre l’alimento fresco.
• Il dispositivo automatico Superfrost
si disinserisce automaticamente
dopo 65 ore di funzionamento.
Non è necessario inserire
Superfrost:
- quando si introducono prodotti già congelati.
- se si introducono fi no a ca. 1 kg di alimenti freschi al giorno.
Raffreddamento con ventilatore
(in funzione del modello e delle dotazioni)
Il ventilatore garantisce una temperatura relativamente omogenea su tutti i livelli; tutti i generi alimentari hanno la stessa temperatura che può essere selezionata a piacere. La circolazione
forzata dell’aria elimina le differenze di temperatura tra i vari
settori, tipiche per il funzionamento normale.
Il ventilatore si raccomanda generalmente quando:
- si ha una temperatura ambiente elevata (oltre i 30 °C),
- l’umidità dell’aria è elevata, come p.es. nei giorni estivi.
Inserimento/disinserimento, fig. A1: Premere l’interruttore del
ventilatore 4.
La spia luminosa dell’interruttore si accende.
Avvertimento: è possibile che il ventilatore funzioni anche se la
funzione ventilatore è disattivata. Ciò è dovuto al funzionamento
stesso dell’apparecchio ed è del tutto normale quando la temperatura ambiente è inferiore a 18°C e la funzione SuperFrost è
attivata.
Preparazione dei cubetti di ghiaccio
• Riempire la vaschetta del ghiaccio
di 3/4 d’acqua e far congelare.
• I cubetti di ghiaccio si staccano
facilmente dalla vaschetta, tenendo
quest’ultima sotto l’acqua corrente
o torcendola.
Page 5
Indicazioni per la congelazione e la conservazione
• I valori indicativi della durata di conservazione dei diversi alimenti in congelatore sono:
Gelato 2 - 6 mesi
Salumi, prosciutto 2 - 6 mesi
Pane, prodotti da forno 2 - 6 mesi
Selvaggina, maiale 6 - 10 mesi
Pesce (grasso) 2 - 6 mesi
Pesce (magro) 6 - 12 mesi
Formaggi 2 - 6 mesi
Pollame, carne bovin 6 - 12 mesi
Verdura, frutta 6 - 12 mesi
• Preparare gli alimenti sempre a porzioni. Per consentire una
rapida congelazione integrale non superare le seguenti quantità per confezione:
frutta, verdura fino ad 1 kg, carne fino a 2,5 kg
• Scottare la verdura in acqua bollente, dopo averla lavata e
porzionata (immergerla per 2-3 minuti in acqua bollente, estrarla e farla raffreddare rapidamente in acqua fredda).
• Non salare o condire con spezie gli alimenti freschi e le verdu
re scottate prima di congelarle. Altre pietanze possono venire
leggermente salate e condite. Alcune spezie, se congelate,
alterano infatti l’intensità dei sapori.
• Come materiale per confezionare si adattano i sacchetti da
congelazione normalmente reperibili in commercio, contenitori
riutilizzabili di plastica, metallo ed alluminio.
• Evitare che i prodotti da congelare vengano a contatto con
quelli già surgelati. Introdurre sempre confezioni asciutte per
evitare che più confezioni, congelandosi, formino un unico
blocco.
•
Evidenziare sempre sulle confezioni la data ed il contenuto, non
superare la data di conservazione consigliata per i surgelati.
• Non congelare bottiglie o lattine con bevande contenenti acido
carbonico. Queste potrebbero esplodere.
• Per scongelare, prelevare solo il quantitativo veramente
necessario. Cuocere il più rapidamente possibile gli alimenti
scongelati.
I surgelati possono essere scongelati nei modi seguenti:
– nel forno ad aria calda
– nel forno a microonde
– a temperatura ambiente
– in frigorifero; il freddo ceduto dai surgelati viene usato per raf-
freddare gli altri alimenti.
Fette sottili di carne e di pesce possono venire cotte semi scongelate. La verdura può venire cotta anche congelata (normalmente in metà tempo di cottura).
Sbrinamento
Vano frigorifero
Il vano frigorifero si scongela automaticamente. L’acqua di sbrinamento che ne fuoriesce viene convogliata
dalla canaletta di scarico sulla parte
parte posteriore dell’apparecchio. Il
calore sviluppato dal compressore
provoca l’evaporazione dell’acqua di
sbrinamento. Assicurarsi soltanto che l’acqua di sbrinamento
possa fluire liberamente attraverso il foro di scarico, posto
sulla parete posteriore, sopra i cassetti per la verdura. Per
dettagli, vedi al capitolo “Pulizia”.
Vano congelatore
• Disinserire l’apparecchio per sbrinarlo.
Estrarre la spina o mettere il regolatore di temperatura su “0”.
• Avvolgere i surgelati nella carta o in coperte e conservarli
in luogo fresco.
• Per accelerare l’operazione di sbrinamento, inserire nel
vano un contenitore con acqua calda e non bollente.
• Lasciare aperto lo sportello durante il processo di sbrina
mento. Raccogliere l’acqua di sbrinamento restante con
un panno e pulire infi ne l’apparecchio.
-
Non utilizzare dispositivi meccanici o altri artefatti per lo
sbrinamento oltre a quelli raccomandati dal costrut tore.
Pulizia
• Mettere sempre fuori servizio l’apparecchio prima di
effettuare la pulizia. Estrarre la spina oppure staccare/
svitare i fusibili.
• Pulire mensole, piastre di vetro e anderen gli elementi
della dotazione a mano.
•
Pulire a mano le pareti esterne, l’interno e le parti in dotazio-
ne con acqua tiepida e una piccola dose di detergente. Non
utilizzare apprecchi di pulizia al vapore - Pericolo di ferite e
danneggiamenti!
• Non utilizzare spugne abrasive o raschianti. Il detergente non
deve essere concentrato e non si devono assolutamente usare
detergenti a base di sabbia, cloride o acidi, nè solventi chimici.
• Si consigliano panni morbidi ed un detergente universale
dal pH neutro. All’interno dell’apparecchio, utilizzare unicamente dei prodotti detergenti adatti all’uso alimentare.
• Per apparecchi in acciaio inox*:
- Pulire le pareti laterali e le superfici della porta esclusivamente con un panno morbido pulito, eventualmente
leggermente inumidito (acqua + detergente). In alternativa
può essere usato anche un panno in microfibra.
-
• Assicurarsi che durante la pulizia l’acqua non penetri nelle
sezioni di ventilazione, nelle parti elettriche e nello scolo di
sbrinamento*. Asciugare l’apparecchio.
• Non danneggiare e non togliere la targhetta dati sulla parte
interna dell’apparecchio - è importante per il Servizio di
assistenza tecnica.
• Pulire più spesso il foro di scolo sulla parete posteriore,
sopra i contenitori della verdura, fig. A, freccia.
Pulirlo eventualmente con un oggetto sottile, p. es. un
bastoncino di ovatta o simili.
• Assicurarsi che i cavi o altri elementi dell’apparecchio non
vengano strappati, piegati o altrimenti danneggiati.
• In seguito, riallacciare/accendere l’apparecchio.
Se l’apparecchio deve essere messo fuori funzione per un
periodo di tempo prolungato, svuotare l’apparecchio, estrarre la spina, pulire in base a quanto descritto e lasciare aperto lo sportello per evitare la formazione di cattivi odori.
* A seconda del modello e delle dotazioni
29
Page 6
30
Guasti
Il Suo apparecchio è stato costruito e prodotto in modo da
garantire un funzionamento sicuro ed una lunga durata. Se durante il funzionamento dovesse tuttavia verificarsi qualche guasto, si prega di controllare se il guasto non sia dovuto ad un uso
errato, infatti in questo caso, verranno addebitate le spese per il
Servizio di Assistenza anche se l’apparecchio si trova ancora in
garanzia.rivolgersi al Centro di Assistenza Tecnica più vicino.
I guasti seguenti possono venire eliminati, semplicemente
controllandone le possibili cause:
L’apparecchio non funziona,
– controllare se l’apparecchio è stato inserito correttamente,
– se la spina è regolarmente inserita nella presa,
– se i fusibili della presa sono conformi.
L’apparecchio è troppo rumoroso, controllare se
– l’apparecchio è stato posizionato saldamente sul pavimento,
– il compressore in esercizio fa vibrare i mobili o le suppellettili
adiacenti. Si noti che non sono del tutto evitabili i rumori prodotti dal circuito frigorigeno.
La temperatura non è suffi cientemente bassa, controllare se
– la regolazione in base al capitolo “Impostare la temperatura”,
e se è stato impostato il giusto valore;
– se sono state eventualmente introdotte quantità troppo grandi
di alimenti freschi;
–
se il termometro introdotto separatamente indica il valore giusto.
– l’aerazione è sufficiente?
– l’apparecchio è troppo vicino ad una fonte di calore?
Se non è data nessuna delle cause sopra descritte, se non è
stato possibile eliminare da soli i guasti, mettersi in contatto con
il Centro di Assistenza Tecnica più vicino. Comunicare il

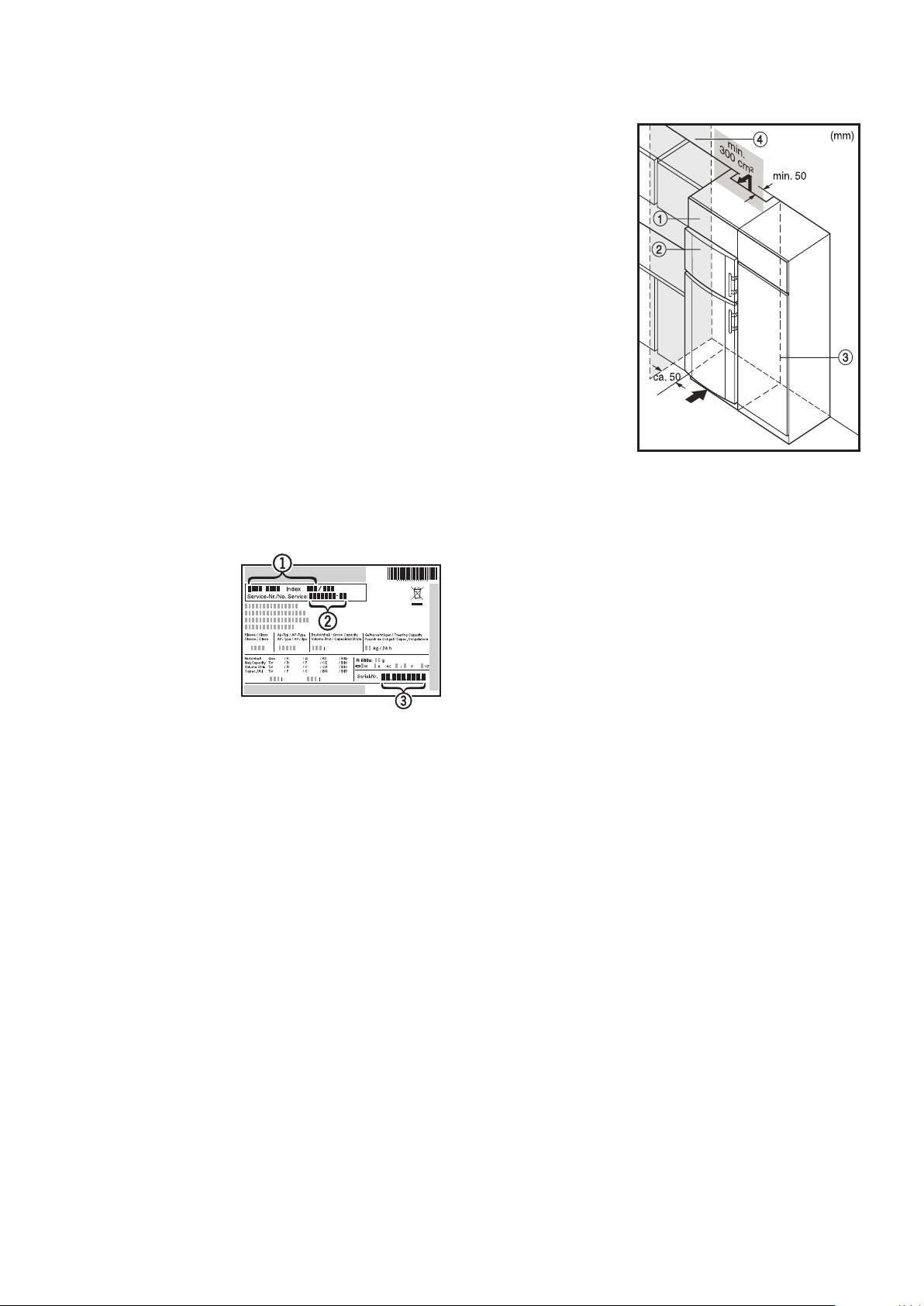

modello !,
codice di servizio ",
numero dell'apparecchio §
riportati sulla targhetta dati
(vedi fig.). La targhetta dati si
trova sul lato interno sinistro
dell’apparecchio.
Incasso fra i mobili da cucina
Per adattare l’altezza dell’apparecchio ai mobili della cucina,
si può montare sull’apparecchio un armadietto di sopralzo !.
Per l’aerazione e lo sfiato, sul retro del mobile di sopralzo deve
essere predisposto un
canale di sfiato, profondo
almeno 50 mm, lungo
tutta la larghezza del mobile. La sezione di sfiato
sotto il soffitto del locale
deve essere di almeno
300 cm2.
Se l’apparecchio è posizionato accanto ad una
parete $, sul lato della
cerniera si deve prevedere una distanza di ca.
50 mm tra apparecchio
e parete (sporgenza
dell’impugnatura a sportello aperto).
!
armadietto di sopralzo
"
frigocongelatore
§
parete del mobile
$
parete
Mettere fuori servizio
Se il congelatore viene messo fuori servizio per lungo tempo:
disinserire l’apparecchio. Estrarre la spina o svitare/disinserire
i fusibili preinseriti. Pulire l’apparecchio lasciando lo sportello
aperto per evitare la formazione di odori sgradevoli.
Il circuito frigorigeno è a tenuta stagna.
L'apparecchio risponde alle disposizioni di sicurezza pertinenti e alle direttive CE 2006/95/CE e 2004/108/CE.
La casa costruttrice lavora continuamente al miglioramento
di tutti i tipi e modelli. Contiamo pertanto sulla comprensione
dell’utente per le modifiche tecniche che ci riserviamo di apportare alla forma e alle dotazioni dell’apparecchio.
Page 7
Sostituzione arresto porta
7
4
4
1
8
1
8
4
6
5
Fig. T: Se necessario, è possibile sostituire l’arresto. Per fare ciò, procedere come indicato alla fig. T/T1, rispettando l’ordine
delle posizioni.
31
Loading...
