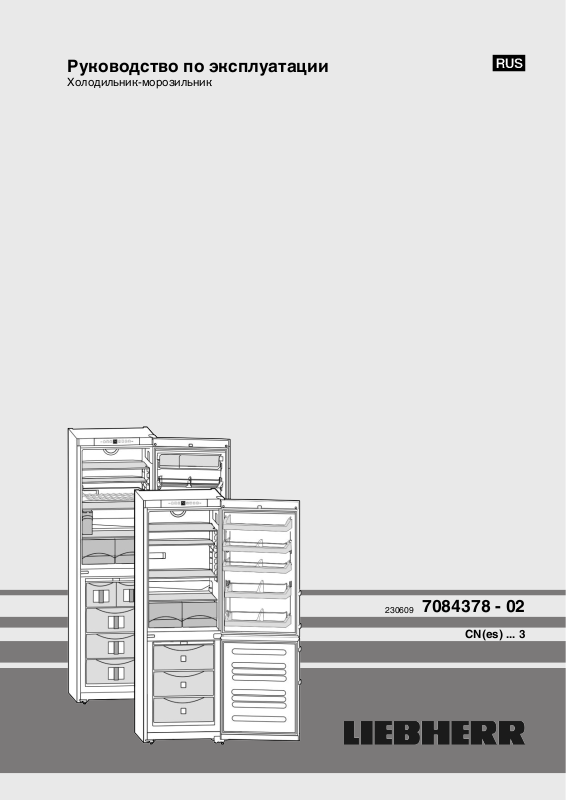

Руководство по эксплуатации

Холодильник-морозильник

230609

7084378 - 02

CN(es) ... 3

Основные отличительные особенности устройства

Содержание

1 Основные отличительные особенности ус-

тройства................................................................. 2

1.1 Область применения устройства.......................... 2

1.2 Декларация соответствия..................................... 2

1.3 Краткое описание устройства и оборудования

................................................................................. 3

1.4 Габариты для установки........................................ 3

2 Общие указания по технике безопасности

................................................................................. 3

3 Органы управления и индикации..................... 4

3.1 Органы управления и контроля............................ 4

3.2 Индикатор температуры........................................ 4

4 Ввод в работу....................................................... 4

4.1 Перевешивание дверей......................................... 4

4.2 Установка в кухонную стенку................................ 6

4.3 Транспортировка устройства................................ 6

4.4 Установка устройства............................................ 6

4.5 Упаковку утилизируйте надлежащим образом

................................................................................. 7

4.6 Подключение устройства...................................... 7

4.7 Включение устройства........................................... 7

5 Обслуживание...................................................... 8

5.1 Экономия электроэнергии.................................... 8

5.2 Аварийный сигнал открытой двери...................... 8

5.3 Аварийный сигнал по температуре....................... 8

5.4 Холодильное отделение........................................ 8

5.5 Морозильное отделение........................................ 9

6 Уход........................................................................ 12

6.1 Размораживание с помощью NoFrost................... 12

6.2 Чистка устройства.................................................. 12

6.3 Очистка IceMaker................................................... 13

6.4 Замена внутреннего освещения с лампой нака-

ливания................................................................... 13

6.5 Сервисная служба................................................. 13

7 Неисправности..................................................... 13

8 Вывод из работы................................................. 14

8.1 Выключение устройства........................................ 14

8.2 Отключение............................................................ 14

9 Утилизация устройства...................................... 15

10 Информация об изготовителе / Гарантийное

свидетельство...................................................... 15

В случае профессионального охлаждения продуктов сле­дует соблюдать соответствующие правила. Устройство не
предназначено для хранения и охлаждения медикамен­тов, плазмы крови, лабораторных препаратов или похожих
веществ, лежащих в основе директивы медицинской про­дукции 2007/47/EG. Неправильное использование устрой­ства может привести к повреждениям хранящихся изде­лий или к их порче. Устройство не подходит для эксплуата­ции во взрывоопасной области.

Устройство предназначено для эксплуатации в ограничен­ном диапазоне температуры окружающей среды в зависи­мости от климатического класса. Климатический класс, со­ответствующий Вашему устройству, указан на заводской
табличке.

Указание

u

Выдерживайте указанную температуру окружающего
воздуха, иначе мощность охлаждения снижается.

Климатиче­ский класс

SN 10 °C до 32 °C

N 16 °C до 32 °C

ST 16 °C до 38 °C

T 16 °C до 43 °C

для температуры окружающего возду­ха

1.2 Декларация соответствия

Контур хладагента проверен на герметичность. Устрой­ство отвечает соответствующим предписаниям по технике
безопасности, а также директивам ЕС 2006/95/EG и
2004/108/EG.

Изготовитель постоянно работает над дальнейшим разви­тием всех типов и моделей. Поэтому мы рассчитываем на
понимание в том, что мы оставляем за собой право изме­нять форму, оборудование и технику.

Чтобы познакомиться со всеми полезными возможностя­ми данного нового устройства, пожалуйста, прочитайте
внимательно указания в этом руководстве.

Данное руководство действительно для множества моде­лей, поэтому для конкретной модели возможны некото­рые отклонения. Разделы, относящиеся только к опреде­ленным устройствам, помечены знаком "звездочка" (*).

Указания о выполнении действия помечены знаком

, результаты действия – знаком .

1 Основные отличительные осо­бенности устройства

1.1 Область применения устройства

Устройство предназначено исключительно для охлажде­ния продуктов.

2

Общие указания по технике безопасности

1.3 Краткое описание устройства и оборудования

1.4 Габариты для установки

Fig. 2

Модель Высота устройства H (мм)

CN(es) 35.. 1817

CN 39.. 2011

CN(es/esf) 40.. 2011

Fig. 1

(1) Транспортные ручки

задние

(2) Приборы контроля и

управления

(3) Отделение для масла

и сыра, для яиц

(4) Вентилятор* (15) Поднос для заморажива-

(5) Полочки на дверце (16) Аккумуляторы холода*
(6) Внутреннее освеще-

ние

(7) Полка, разделяемая (18) Выдвижной ящик для за-

(8) Держатель для бутыл-ки(19) Ванночка для льда

(9) Полка для хранения

бутылок

(10) Полка, переставляе-

мая

(11) Отверстие для стока (22) Установочные ножки,

(12) Наиболее холодная зона

(13) Отделение для овощей

(14) Заводская табличка

ния*

(17) Variospace

морозки

(20) IceMaker*

(21) InfoSystem

ручки для перемещения
устройства спереди, за­дние ролики для переме­щения

2 Общие указания по технике безопасности

Опасности для пользователя:

Данное устройство не предназначено для использова-

-

ния людьми (в том числе детьми) с психическими откло­нениями, с нарушенной функцией органов чувств и соз­нания или людьми, которые не обладают достаточным
опытом и знаниями. Если это все же происходит, то ли­цо, ответственное за безопасность такого пользовате­ля, должно научить его обхождению с устройством и на­блюдать за ним первое время. Наблюдайте за детьми,
чтобы они не играли с устройством.
При появлении неисправности извлеките сетевую вил-

-

ку (не тяните при этом за соединительный кабель) или
выключите предохранитель.
Ремонт и вмешательство в устройство и замену сетево-

-

го кабеля разрешается выполнять только работнику сер­висной службы или другому специалисту, прошедшему
соответствующее обучение.
При отключении от сети всегда беритесь за вилку. Не тя-

-

ните за кабель.
Устанавливайте и подключайте устройство только в со-

-

ответствии указаниями руководства по эксплуатации.
Тщательно сохраняйте данное руководство и при необ-

-

ходимости передайте его следующему владельцу.
Все виды ремонта и вмешательства в ледогенератор

-

IceMaker разрешается выполнять только представите­лям сервисной службы или другим прошедшим соответ­ствующее обучение специалистам.*

Опасность пожара

Содержащийся в устройстве хладагент R 600a неопа-

-

сен для окружающей среды, но является горючим мате­риалом. Вытекающий хладагент может загореться.

Не повреждайте трубопроводы контура хладагента.

•

Не пользуйтесь внутри устройства открытым огнем

•

или источником искр.
Внутри устройства не пользуйтесь электрическими

•

приборами (например, устройства для очистки па­ром, нагревательные приборы, устройства для приго­товления мороженого и т.д.).

3

Органы управления и индикации

Если хладагент вытекает: удалите с места утечки ис-

•

точники открытого огня или искр. Извлеките сетевую
вилку. Хорошо проветрите помещение. Обратитесь в
сервисную службу

Не храните в устройстве взрывоопасные вещества или

-

аэрозольные баллончики с горючими газообразующими
средствами, такими как, например, пропан, бутан, пен­тан и т.д. Соответствующие аэрозольные баллончики
можно распознать по надпечатке со сведениями о со­держимом или по значку пламени. Случайно выделив­шиеся газы могут воспламениться при контакте с элек­трическими узлами.
Не ставьте на устройство или в него свечи, лампы и дру-

-

гие предметы с открытым пламенем.
Жидкости с большим содержанием спирта храните толь-

-

ко плотно закрытыми и в стоячем положении. Случайно
вылившийся спирт может воспламениться при контакте
с электрическими узлами.

Опасность падения и опрокидывания:

Не используйте основание устройства, выдвижные ящи-

-

ки, двери и т.п. в качестве подножки или опоры. Это осо­бенно касается детей.

Опасность пищевого отравления:

Не употребляйте продукты с превышенным сроком хра-

-

нения.

Опасность обморожения, онемения и появления боле­зненных ощущений:

Избегайте продолжительного контакта кожи с холодны-

-

ми поверхностями или охлажденными / замороженны­ми продуктами или примите меры защиты, например, на­деньте перчатки. Не потребляйте пищевой лед, особен­но замерзшую воду или кубики льда, сразу после их из­влечения и слишком холодными.

Соблюдайте специальные указания, помещенные в
других главах:

ОПАС­НОСТЬ

ПРЕД­УПРЕЖДЕ­НИЕ

ОСТО­РОЖНО

ВНИМА­НИЕ

Указание обозначает полезные указания и

обозначает непосредственную
опасную ситуацию, которая, если
не будет устранена, приведет к
смерти или тяжелым травмам.

обозначает опасную ситуацию, ко­торая, если не будет устранена,
может привести к смерти или тя­желой травме.

обозначает опасную ситуацию, ко­торая, если не будет устранена,
может привести к травмам легкой
или средней тяжести.

обозначает опасную ситуацию, ко­торая, если не будет устранена,
может привести к повреждению
имущества.

советы.

3 Органы управления и индика­ции

3.1 Органы управления и контроля

Fig. 3

(1) Кнопка On/Off холо-

дильного отделения

(2) Кнопка Ventilation (7) Кнопка SuperFrost
(3) Кнопка настройки хо-

лодильного отделения

(4) Индикация температу-

ры холодильного отде­ления

(5) Индикация температу-

ры морозильного отде­ления

(6) Кнопка настройки моро-

зильного отделения

(8) Кнопка аварийного сиг-

нала

(9) Кнопка On/Off морозиль-

ного отделения

3.2 Индикатор температуры

В нормальном режиме работы появляется следующая ин­дикация:

заданная температура замораживания

-

заданная температура охлаждения

-

Индикация температуры морозильного отделения мигает.

настройка температуры изменяется

-

после включения температура еще недостаточно низкая

-

температура повысилась на несколько градусов

-

4 Ввод в работу

4.1 Перевешивание дверей

Убедитесь, что подготовлен следующий инструмент:

Torx 25

q

Torx 15

q

Отвертка

q

При необходимости аккумуляторный шуруповерт

q

При необходимости привлеките второго человека для

q

монтажной работы

4.1.1 Снятие верхней двери

Указание

u

Уберите продукты с полочек на дверце, прежде чем сни­мать дверцу, чтобы продукты не упали.

4

Fig. 4

u

Закройте верхнюю дверь.

u

Крышку

u

Снимите крышку

Опасность травмы при опрокидывании двери!

u

Следует хорошо держать дверь.

u

Устанавливайте дверь осторожно.

u

Открутите верхний опорный кронштейн
Torx 25)

u

Верхнюю дверь приподнимите и отставьте в сторону.

Fig. 4 (1)

снимите движением вперед и вверх.

Fig. 4 (2)

ОСТОРОЖНО

Fig. 4 (4)

и вытяните вверх.

.

Fig. 4 (3)

4.1.2 Снятие нижней двери

u

Закройте нижнюю дверь.

u

Вытащите из опорного кронштейна и нижней дверцы
средний опорный палец

u

Пластмассовый колпачок

ОСТОРОЖНО

Опасность травмы при опрокидывании двери!

u

Следует хорошо держать дверь.

u

Устанавливайте дверь осторожно.

u

Откройте нижнюю дверь.

u

Снимите средний опорный кронштейн

u

Дверь приподнимите и отставьте в сторону.

Fig. 5 (11)

Fig. 5 (10)

.

снимите.

Fig. 5 (13)

.

(2 шт.

Ввод в работу

4.1.4

Перестановка нижних опорных деталей

Fig. 6

u

Предохранитель

u

Снимите крышку

u

Полностью вверните регулируемую опору

u

При необходимости с помощью второго человека устрой­ство слегка наклоните назад, чтобы удалить опорный па­лец.

u

Вытяните опорный палец
этом следите за гнездом шарнира

u

Открутите опорный кронштейн

Fig. 6 (24)

u

Открутите опорную деталь

Fig. 6 (28)

ной стороне опорного кронштейна, снова прикрутите.

u

Осторожно приподнимите и переставьте крышку

Fig. 6 (25)

u

Снова прикрутите опорный кронштейн
вой стороне шарнира, при необходимости с помощью ак­кумуляторного шуруповерта.

u

Снова слегка наклоните ус­тройство назад и снова ус­тановите опорный палец

Fig. 7 (22)

жна быть расположена спе­реди.

u

Установите крышку

Fig. 6 (27)

ной стороне.*

Fig. 6 (21)

Fig. 6 (27)

снимите движением вперед.

.*

Fig. 6 (22)

Fig. 6 (22)

.

и, переставив в отверстие на противополож-

со стороны ручки.

вниз и вперёд. При

Fig. 6 (20)

Fig. 6 (23)

Fig. 6 (26)

.

(3 шт. Torx 25)

(1 Torx 25)

Fig. 6 (23)

. Зазубрина дол-

на противополож-

.

на но-

4.1.3 Перестановка средних опорных дета­лей

Fig. 5

u

Осторожно снимите накладку

u

Открутите средний опорный кронштейн
крутите его с поворотом на 180° на новую сторону шар­нира.

u

Защелкните накладку
стороне, где теперь будет ручка.

Fig. 5 (12)

Fig. 5 (12)

.

Fig. 5 (13)

, повернув на 180 °, на

и при-

ОСТОРОЖНО

Опасность травмы при опрокидывании двери!

u

Предохранитель
кронштейне, чтобы опорный палец и двери были защи­щены от выпадения.

u

u

Снова защелкните предохранитель
кронштейне.

u

Наденьте гнездо шарнира

(21)

нужно зафиксировать сбоку на

(21)

на опорном

Fig. 6 (20)

.

Fig. 7

5
