Liebherr C3, Ca3, Ces3 User manual

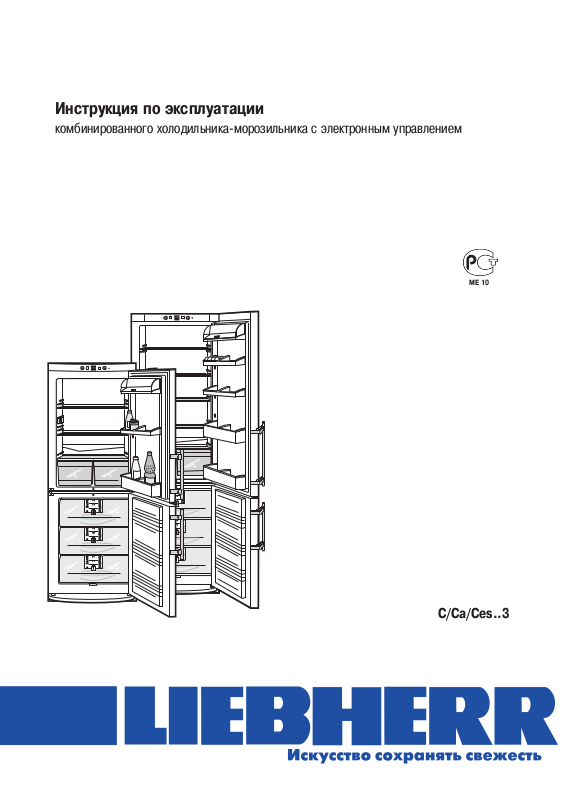

Инструкция по эксплуатации

комбинированного холодильника-морозильника с электронным управлением

C/Ca/Ces..3

ME 10

1

Панель управления, рис. А1

Морозильная камера

(1) Регулятор включения/выключения и установки температуры
(2) Кнопка «Superfrost» [Ускоренное замораживание]: светящийся индикатор=режим активи-

рован.
(3) Дисплей для регулировки температуры
(4) Кнопка Alarm [Предупреждение] для отключения звукового сигнала

Холодильная камера

(5) Регулятор включения/выключения и установки температуры
(6) Дисплей для регулировки температуры

Установка температуры

Позиция 1=высокая Позиция «max»=низкая

Рекомендуемое значение:
Холодильная камера: +5°С
Морозильная камера: -18°С

Режим SuperFrost

Для быстрого замораживания свежих продуктов.

Кратковременно нажмите кнопку «SuperFrost» [Ускоренное замораживание] (2), чтобы засве­тился индикатор.
Оставьте режим включенным примерно на 6-24 часа.
Поместите свежие продукты в контейнеры.

- Режим «SuperFrost» отключается автоматически примерно через 65 часов.

Табличка с техническими характеристиками, рис. А2

(1) Модель холодильника
(2) Сервисный номер
(3) Серийный номер
(4) Масса продуктов в кг, замораживаемых за 24 часа.

Описание модели и принадлежностей, рис. А

Холодильная камера, температура -5°С

Ручки для транспортировки

Панель управления

Отделение для сливочного масла и сыра

Подставка для яиц*

Полки для хранения высоких емкостей и полки, регулируемые по высоте*

Держатель для бутылок

Дверные полки, регулируемые по высоте

Внутреннее освещение

Сток талой воды

Секция холодильной камеры с максимально низкой температурой для хранения скоропортя­щихся продуктов

Лотки для салата, овощей и фруктов

Табличка с техническими характеристиками

Дверная полка для высоких бутылок и напитков

Морозильная камера, температура -18°С

Лоток для замораживания*, аккумуляторы холода*, лоток для приготовления кубиков льда*

Информация о хранении замороженных продуктов*

Прозрачные выдвижные контейнеры

Сток талой воды

Регулируемые по высоте ножки, ручки для транспортировки

Описание

*Наличие в зависимости от модели и комплектации

2

Сохраните инструкцию по эксплуатации для последующих обращений, а в случае передачи холодильника дру­гому владельцу, передайте инструкцию вместе с ним.
Данная инструкция относится к нескольким моделям, поэтому могут встречаться незначительные расхождения
описания с конструкцией конкретной модели.

Содержание

Указания по эксплуатации Страница

Описание .......................................................................................................................2

Содержание..................................................................................................................3

Правила безопасности ..................................................................................................3

Рекомендации по снижению потребления электроэнергии...............................................3

Указания по обеспечению безопасности и предупреждения ...............................................4

Как правильно избавиться от отслужившего свой срок холодильника................................4

Указания по установке...................................................................................................4

Подключение к электросети...........................................................................................4

Панель управления .........................................................................................................5

Включение и выключение холодильника .........................................................................5

Установка температуры .................................................................................................5

Режим SuperFrost .........................................................................................................5

Индикаторы температуры ..............................................................................................5

Предупреждающий звуковой сигнал...............................................................................5

Холодильная камера........................................................................................................6

Расположение продуктов питания ..................................................................................6

Изменение расположения полок ....................................................................................6

Внутреннее освещение..................................................................................................6

Морозильная камера.......................................................................................................7

Режим SuperFrost..........................................................................................................7

Замечания по замораживанию и хранению продуктов......................................................7

Информация о хранении замороженных продуктов..........................................................8

Лоток для замораживания .............................................................................................8

Аккумуляторы холода ....................................................................................................8

Приготовление кубиков льда..........................................................................................8

Размораживание.............................................................................................................8

Чистка..........................................................................................................................8

Нахождение и устранение неисправностей .....................................................................10

Сервисное обслуживание и табличка с техническими характеристиками.........................10

Указания по установке и модернизации

Габаритные размеры..............................................................................................10-11

Изменение стороны расположения петель дверцы ...................................................10-11

Встраивание холодильника в кухонную мебель .............................................................11

Замечания по установке декоративной панели..............................................................11

Правила безопасности

Двухкамерный холодильник-морозильник предназначен для охлаждения, замораживания и
хранения продуктов питания, а также для приготовления кубиков льда. Он рассчитан на экс­плуатацию в бытовых условиях. При эксплуатации холодильника в промышленных условиях
соблюдайте соответствующие правила по эксплуатации.

Холодильник предназначен для работы в том диапазоне температур окружающего воздуха,
который определяется климатическим классом. Температура окружающей среды не должна
выходить за пределы допустимого диапазона. Климатический класс Вашего холодильника ука­зан на табличке с техническими характеристиками. Он имеет одно из следующих значений:

Климатический класс Пределы допустимой температуры окружающей среды

SN от +10°C до +32°C
N от +16°C до +32°C
ST от +18°C до +38°C
T от +18°C до +43°C

- Холодильный контур проверен на отсутствие утечек хладагента.

- Изделие соответствует действующим правилам обеспечения безопасности и директивам Ев­ропейского экономического сообщества 73/23/ЕЕС и 89/336/ЕЕС.

Рекомендации по снижению потребления электроэнергии

Вокруг холодильника должно быть свободное пространство, достаточное для вентиляции и
беспрепятственного выхода воздуха.
Не оставляйте дверцу холодильника открытой длительное время.

Сортируйте продукты питания перед их размещением в холодильнике. Не превышайте ука­занные сроки хранения продуктов.
Храните продукты в морозильной камере в упакованном виде, чтобы предотвратить образо­вание слоя инея.
Перед помещением горячих блюд в холодильник дайте им остыть до комнатной температуры.
Размораживайте замороженные продукты в холодильной камере.

Производите размораживание морозильной камеры при образовании в ней слоя инея. Это
улучшит передачу холода и уменьшит потребление электроэнергии.
В случае неисправности держите дверцы холодильника закрытыми. Это замедлит нагрев нахо­дящихся внутри продуктов и позволит дольше сохранить качество замороженных продуктов.

Поздравляем Вас с приобретением нового холодильника. Выбрав данное изделие, Вы приобрели все преимущества самых современных технологий в области охлаждения,
которые гарантируют Вам отличное качество, длительную исправную работу и высокую надежность.
Приобретенный Вами холодильник наделен такими функциональными возможностями, которые делают пользование им максимально удобным изо дня в день.
В конструкции холодильника применяются материалы, пригодные для вторичной переработки; его производство основано на технологических процессах, не загрязняющих
окружающую среду. Таким образом, мы вместе с Вами вносим активный вклад в охрану окружающей среды.
Для ознакомления со всеми возможностями нового холодильника внимательно прочтите данную инструкцию по эксплуатации.

3

Как правильно избавиться от отслужившего свой срок холодильника

Упаковка холодильника предназначена для защиты холодильника и отдельных ком­понентов от повреждений при транспортировке и изготовлена из материалов, при­годных для вторичной переработки:

- Гофрированный картон/картон

- Прессованные детали из вспененного полистирола, не содержащего веществ,
разрушающих озоновый слой

- Полиэтиленовые пакеты и листы

- Полипропиленовые ленты
Сдайте упаковочные материалы в ближайший пункт приема вторичного сырья, с тем чтобы их
можно было по мере необходимости переработать или использовать повторно.

Отслужившее свой срок изделие:

Отслужившее свой срок изделие содержит материалы, пригодные для вторичной переработки,
поэтому не следует его просто выбрасывать вместе с бытовым мусором илиотправлять на свал­ку крупногабаритных вещей.

Отслужившее свой срок изделие нужно сразу сделать непригодным для исполь­зования. Для этого извлеките шнур питания из розетки и обрежьте его.

Снимите с устройства замок с пружинной защелкой, чтобы дети не
могли закрыться внутри холодильника.

Перед отправкой отслужившего свой срок устройства на утилизацию убедитесь, что холо­дильный контур не поврежден. Этим Вы предотвратите неконтролируемую утечку хладагента
и моторного масла.

- Информация об используемом хладагенте указана на табличке с техническими характеристи­ками. В качестве теплоизолирующего материала используется полиуретан с пентаном.

- Информацию о времени и месте приема отслуживших свой срок бытовых электроприборов
можно получить у работников жилищно-коммунального хозяйства Вашего района.

Меры технической безопасности

Для предотвращения получения травм и повреждений устройства транспортировку и установ­ку должны производить не менее двух человек.
Используемый хладагент R 600а не загрязняет окружающую среду, но является легковоспла­меняющимся веществом.
Не допускайте повреждения холодильного контура. Хладагент при вытекании может воспла­мениться, а при попадании в глаза - повредить зрение.
В случае утечки хладагента удалите на безопасное расстояние легковоспламеня­ющиеся предметы, отключите холодильник от сети и хорошо проветрите поме­щение.
При обнаружении наружных повреждений обратитесь к поставщику, прежде чем включить хо­лодильник в сеть электропитания.
Для обеспечения безопасной эксплуатации холодильника убедитесь, что он установлен и под­ключен к электросети в полном соответствии с данной инструкцией.
При обнаружении какой-либо неисправности отключите холодильник от электросети. Для это­го выньте вилку из розетки, либо выкрутите или разомкните предохранитель. Отключая холо­дильник от электросети, не тяните за шнур, а беритесь за вилку.
Любой ремонт холодильника или работы по его техническому обслуживанию должны выпол­няться специалистами сервисного центра, так как неквалифицированное проведение таких
работ представляет серьезную потенциальную опасность для пользователя. Это также отно­сится к замене шнура питания.

Меры предосторожности во время эксплуатации холодильника

Не храните в холодильнике взрывоопасные вещества или аэрозольные баллончики, содержа­щие легковоспламеняющиеся сжатые жидкости, такие как пропан, бутан, пентан и т.д. Элек­трические элементы конструкции холодильника могут стать причиной воспламенения газа в
случае его утечки. Опознать такие аэрозольные контейнеры можно по указанному на их кор­пусах составу или символу пламени.
Храните алкогольные напитки с высоким содержанием спирта в плотно закрытых бутылках в
вертикальном положении.
Не помещайте внутрь холодильника легковоспламеняющиеся предметы.
Не ставьте внутрь холодильника работающие электрические бытовые устройства
(например, пароочистители, нагревательные приборы и т.п.).
Не становитесь на основание, выдвижные полки или дверцы, и не используйте их как подстав­ки для каких-либо предметов.
Не позволяйте детям играть с холодильником, например, садиться в выдвижные контейнеры
или кататься на дверце.

Холодильник не должен использоваться маленькими детьми или немощными людьми без
присмотра.
Не употребляйте в пищу замороженные продукты, особенно кубики льда, сразу после их из­влечения из морозильной камеры. Очень низкая температура продукта может вызвать ожог.
Не употребляйте в пищу продукты с истекшим сроком хранения. Это может стать причиной
пищевого отравления.

Установка

При установке холодильника не допускайте повреждения холодильного контура.
Стандарт EN 378 требует, чтобы помещение, в котором устанавливается холодильник, имело
1 м3объема на 8 г используемого в холодильнике хладагента R 600a. Это необходимо для пре­дотвращения, в случае утечки хладогента, образования в помещении, где установлен холо­дильник, способной к воспламенению смеси газа с воздухом. Количество хладагента в холо­дильнике указано на табличке с техническими характеристиками, расположенной внутри хо­лодильной камеры.
Не устанавливайте холодильник в зоне действия прямых солнечных лучей, ря­дом с кухонной плитой, батареей отопления и другими источниками тепла или
там, где на него могут попасть брызги воды.
При установке холодильника выровняйте высоту ножек при помощи прилагае­мого ключа с шириной 10.

Не закрывайте вентиляционные решетки! Следите за тем, чтобы ни­что не препятствовало вентиляции и выходу воздуха из холодильни­ка. Более подробную информацию см. в разделе «Указания по ус­тановке и модернизации».

Не ставьте на холодильник бытовые устройства, излучающие тепло (микровол­новую печь, тостер и т.д.)
При первом открывании двери ручка переходит из положения для транспорти­ровки в рабочее положение. При этом Вы услышите легкий щелчок.

Удалите все упаковочные материалы.

- Удалите с полок клейкую ленту или прокладки* и установите полки на необходимую Вам высоту.

- Удалите всю защитную полиэтиленовую пленку с декоративных панелей, передних стенок и
боковых стенок*.

Подключение к электросети

Параметры сети переменного тока, к которой подключается холодильник,

должны соответствовать номинальным значениям, указанным на табличке с техни­ческими характеристиками, расположенной на левой стенке внутри холодильника,
рис. А.

Включать холодильник в сеть можно только при наличии должным образом за-

земленных штепсельной вилки с плавким предохранителем и розетки.

Розетка, в которую включается холодильник, должна быть защищена плавким предохраните­лем, рассчитанным на 10 А или более. Она не должна скрываться за задней стенкой холодиль­ника и к ней должен быть обеспечен удобный доступ.

Не используйте удлинитель для подключения холодильника к электросети одновременно с
другими бытовыми приборами, чтобы избежать возможного перегрева и возгорания.
При подключении шнура питания к задней стенке холодильника удалите держатель – это пре­дотвратит возникновение вибрационного шума!

Окраска проводов шнура питания холодильника соответствует следующей кодировке:
зелено-желтый = заземляющий, синий = нейтральный, коричневый = под напряжением.

Предупреждение! Данное устройство должно быть заземлено.
Штепсельная вилка BS 1363, не предусматривающая замену проводки

Если данное устройство оснащено штепсельной вилкой, не предусматривающей замену провод­ки, примите во внимание следующее: если используемые Вами розетки непригодны для данной
вилки, вилку нужно отрезать и установить подходящую. Вилку, отрезанную от шнура питания,
нужно выбросить, и ее ни в коем случае нельзя вставлять в розетку, рассчитанную на 13 А (опас­ность поражения электрическим током).
После замены плавкого предохранителя вилки необходимо установить на место его крышку.
Если крышка плавкого предохранителя утеряна, вилкой нельзя пользоваться, пока не будет
найдена подходящая замена. Цвет подходящей крышки для замены тот же, что и у цветной
вставки в основании вилки или у надписи на основании вилки (в соответствии с конструкцией
установленной вилки). Для замены плавкого предохранителя используйте предохранитель с но­миналом, соответствующим нормативу ASTA для вилки BS 1362. Крышку плавкого предохрани­теля можно приобрести у местных поставщиков электрооборудования, на выставке-ярмарке
электрооборудования или в авторизованном сервисном центре.

Указания по обеспечению безопасности и предупреждения
