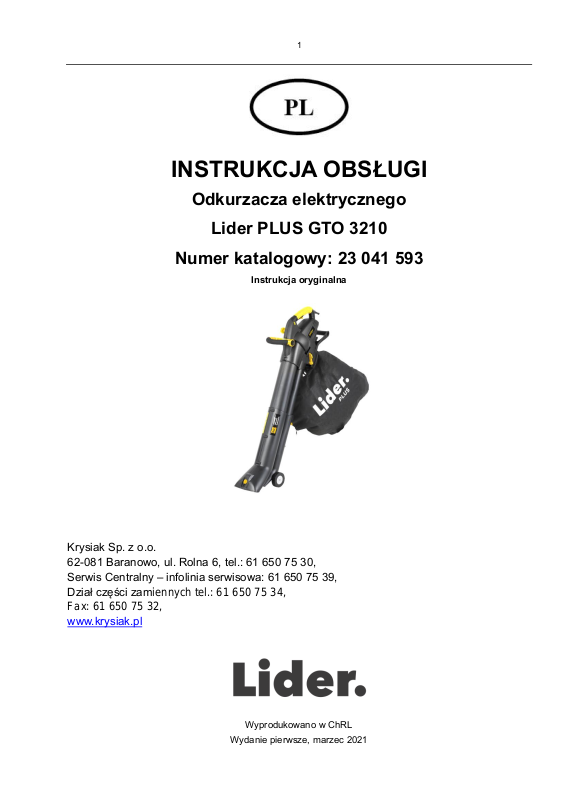

Page 1
1
INSTRUKCJA OBSŁUGI
Odkurzacza elektrycznego
Lider PLUS GTO 3210
Numer katalogowy: 23 041 593
Instrukcja oryginalna
Krysiak Sp. z o.o.
62-081 Baranowo, ul. Rolna 6, tel.: 61 650 75 30,
Serwis Centralny – infolinia serwisowa: 61 650 75 39,
Dział części zamiennych tel.: 61 650 75 34,
Fax: 61 650 75 32,
www.krysiak.pl
Wyprodukowano w ChRL
Wydanie pierwsze, marzec 2021
Page 2
2
Page 3
3
DEKLARACJA ZGODNOŚCI WE
Zgodnie z Rozporządzeniem Ministra Gospodarki z dnia 21 października 2008r. w sprawie zasadniczych
wymagań dla maszyn (Dz. U. Nr 199, poz. 1228) i Dyrektywą 2006/42/WE Parlamentu Europejskiego i Rady
Krysiak Sp. z o.o.
ul. Rolna 6
62-081 Baranowo
Osoba odpowiedzialna za przygotowanie dokumentacji technicznej maszyny na terenie UE:
Andrzej Krysiak, Rolna 6, 62-081, Baranowo
deklaruje z pełną odpowiedzialnością, że:
Maszyna:
Odkurzacz elektryczny Lider PLUS GTO3210
Model：
GY8913
Numery seryjne:
2021015660001-2021015669999
Rok produkcji:
2021
Funkcja:
Zasysanie lub wydmuchiwanie suchych liści w warunkach
przydomowych
do której odnosi się niniejsza deklaracja, spełnia wymagania:
2006/42/EC – Dyrektywa Parlamentu Europejskiego i Rady z dnia 17 maja 2006r. w sprawie maszyn
2014/30/EU – Dyrektywa kompatybilności elektromagnetycznej
2000/14/EC i 2005/88/EC – Dyrektywa hałasowa
2011/65/EU i 2015/863EU – Dyrektywa ROHS
Do oceny zgodności zastosowano następujące normy zharmonizowane:
EN 60335-1:2012/A2:2019, EN 50636-2-100:2014, EN 62233:2008,
EN 55014-1:2017, EN 55014-2:2015
EN 61000-3-3:2013, EN 61000-3-2:2019,
EN 62321-1:2013, EN 62321-2:2014, EN 62321-3-1:2014, EN 62321-4:2014, EN 62321-5:2014,
EN 62321-6:2015, EN 62321-7-1:2015, EN 62321-7-2:2017, 62321-8:2017
Ponadto potwierdzono, zgodnie z dyrektywą w sprawie emisji hałasu 2000/14/EC + 2005/88/EC
Gwarantowany poziom mocy akustycznej LWA - 104 dB(A)
Zmierzony poziom mocy akustycznej – 102,3 dB(A), k=2,1 dB(A)
Zmierzony poziom ciśnienia akustycznego – 90,8 dB(A), k=3 dB(A)
Wibracje przy uchwycie – 2,702 m/s
2
k=1,5 m/s
2
Zastosowana procedura oceny zgodności odpowiada załącznikowi V dyrektywy 2000/14/EC
Niniejsza deklaracja zgodności WE traci swoją ważność, jeżeli maszyna zostanie zmieniona lub
przebudowana bez zgody producenta.
Integralnym elementem maszyny jest instrukcja obsługi.
09/03/2021, Baranowo
Data i miejsce wystawienia
Imię, nazwisko oraz podpis osoby upoważnionej
do sporządzenia deklaracji zgodności
Jednostka notyfikująca:
TÜV SÜD Product Service GmbH; Ridlerstraße 65, 80339, MÜNCHEN, Germany, NB0123.
Page 4
4
Page 5
5
Przeczytaj uważnie niniejszą instrukcję przed rozpoczęciem eksploatacji urządzenia. Zawarte są tu
ważne informacje dotyczące zasad właściwego montażu, sposobu pracy i konserwacji urządzenia,
bezpiecznych dla użytkownika. Przechowuj instrukcję w bezpiecznym miejscu, aby w razie potrzeby móc do
niej wrócić lub przekazać ją kolejnym użytkownikom wraz z urządzeniem.
Uwaga!
Zwracaj szczególną uwagę na rozdziały, które zawierają sygnały ostrzegawcze i uwagi.
Spis treści
1. Zawartość opakowania ..........................................................................................................6
2. Przeznaczenie .......................................................................................................................6
3. Opis ogólny ............................................................................................................................6
3.1 Opis działania ...................................................................................................................6
3.2 Elementy urządzenia (budowa urządzenia) .....................................................................7
3.3 Dane techniczne ...............................................................................................................8
4. Podstawowe zalecenia bezpieczeństwa ...............................................................................9
4.1 Symbole dotyczące urządzenia .......................................................................................9
4.2 Symbole w instrukcji obsługi ......................................................................................... 10
4.3 Ogólne wskazówki bezpieczeństwa .............................................................................. 10
4.4 Dodatkowe wskazówki bezpieczeństwa ....................................................................... 13
5. Montaż ................................................................................................................................ 15
5.1 Regulacja długości rury ssąco-dmuchającej ................................................................. 16
5.2 Montaż i demontaż worka zbierającego ........................................................................ 16
5.3 Montaż paska na ramię ................................................................................................. 17
5.4 Montaż przedniego uchwytu pomocniczego……………………………………………….17
5.5 Regulacja grabi………………………………………………………………………………..18
6. Praca z urządzeniem .......................................................................................................... 18
6.1 Uruchomienie urządzenia ............................................................................................. 18
6.2 Wybór funkcji dmuchawy lub ssania ............................................................................. 19
6.3 Regulacja prędkości ssania/ dmuchania ....................................................................... 20
6.4 Wskazówki przydatne w pracy z odkurzaczem ............................................................. 20
6.5 Wskazówki przydatne przy pracy dmuchawą ............................................................... 20
7. Konserwacja, czyszczenie, przechowywanie i zamawianie części zamiennych ............... 21
7.1 Konserwacja .................................................................................................................. 21
7.2 Czyszczenie .................................................................................................................. 21
7.3 Opróżnianie worka zbierającego ................................................................................... 22
7.4 Przechowywanie ........................................................................................................... 22
7.5 Przygotowanie do transportu ........................................................................................ 22
7.6 Zamawianie części ........................................................................................................ 23
8. Plan wyszukiwania usterek ................................................................................................ 23
9. Gwarancja .......................................................................................................................... 24
10. Usuwanie odpadów i recykling ........................................................................................... 24
11. Ryzyko resztkowe .............................................................................................................. 25

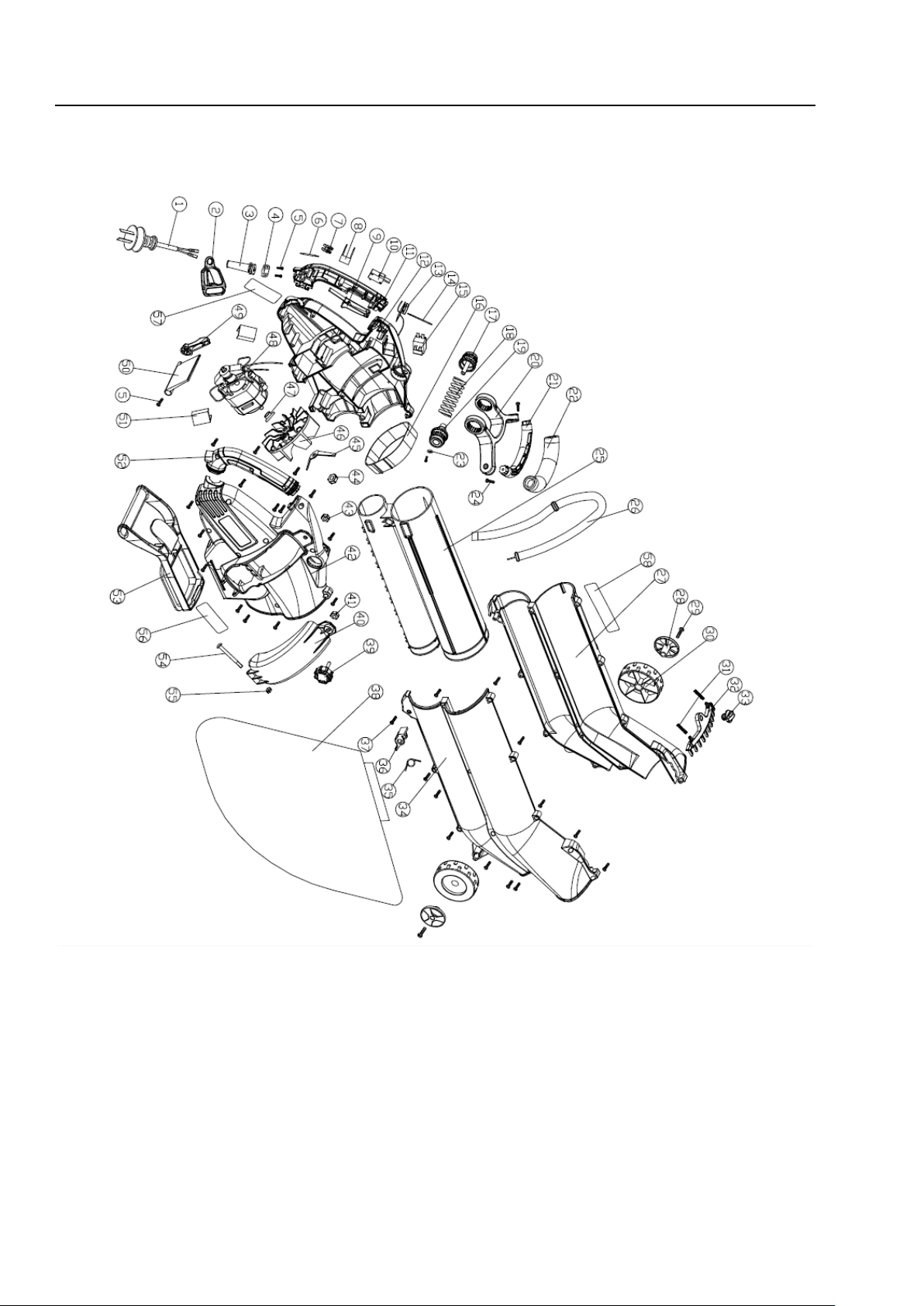

12. RYSUNEK ZŁOŻENIOWY NR 1 ........................................................................................ 26
Page 6
6
1. Zawartość opakowania
Ostrożnie otwórz opakowanie i wyciągnij z niego wszystkie elementy urządzenia. Komplet powinien zawierać
następujące elementy:
- odkurzacz,
- worek zbierający z ramką mocującą
- pasek na ramię,
- zaczep na przewód zasilający zamontowany na przewodzie od urządzenia,
- instrukcja obsługi,
- karta gwarancyjna.
2. Przeznaczenie
Odkurzacz przeznaczony jest wyłącznie do zasysania lub wydmuchiwania odpadków ogrodowych takich
jak pędy, suche liście, materiały lekkie w przydomowych ogródkach i ogródkach hobbystycznych. Każde inne
jego wykorzystanie jest sprzeczne z przeznaczeniem i może stanowić poważne zagrożenie dla użytkownika, a
także prowadzić do uszkodzenia urządzenia.
UWAGA
W przypadku użytku urządzenia ssąco – dmuchającego niezgodnego przeznaczeniem może dojść do
skaleczeń, poparzeń przez ogień, porażeń prądem lub pocięcia, a także do uszkodzenia rzeczy.
Odkurzacz nie jest przeznaczony do użytkowania przez dzieci oraz osoby dorosłe znajdujące się pod wpływem
alkoholu, środków odurzających lub leków ograniczających możliwość prowadzenia pojazdów mechanicznych
i obsługiwania maszyn. Urządzenie może obsługiwać wyłącznie osoba dorosła, która zapoznała się z niniejszą
instrukcją i jest świadoma ryzyka zranień i uszkodzeń, jakie mogą wystąpić w wyniku nieprzestrzegania zasad
w niej zawartych.
Producent nie ponosi odpowiedzialności za szkody zaistniałe w wyniku użycia urządzenia niezgodnego z
przeznaczeniem oraz jego nieprawidłowej obsługi. Za wszelkie wypadki lub szkody poniesione przez innych
ludzi na zdrowiu lub mieniu odpowiada wyłącznie właściciel urządzenia i/lub osoba ją obsługująca.
Odkurzacz nie jest przystosowany do użytku komercyjnego. Umowa gwarancyjna nie obowiązuje w
przypadku, gdy urządzenie było stosowane w zakładach rzemieślniczych, przemysłowych lub do innej
działalności zarobkowej.
3. Opis ogólny
3.1 Opis działania
To urządzenie elektryczne w zależności od ustawionego trybu wydmuchuje liście dzięki powietrzu
generowanemu przez turbinę wentylatora. W trybie dmuchawy powietrze zasysane jest przez dużą górną rurę
i jednocześnie wydmuchiwane z dużo większą prędkością przez mniejszą dolną rurę. Efektywność pracy
zapewniona jest dzięki odpowiedniej średnicy kanału wylotowego, który zapewnia optymalny przepływ
powietrza.
W trybie odkurzania powietrze wraz z odpadkami zasysane jest przez większą górną rurę i przepływa przez
Page 7
7
wirnik rozdrabniacza. Tam wessane odpadki są rozdrabniane dodatkowym metalowym nożykiem i
wydmuchiwane do worka z przeźroczystym okienkiem inspekcyjnym. Worek o pojemności 45 litrów pozwala
na dłuższe sprzątanie bez konieczności częstego opróżniania, a samo opróżnianie worka jest wyjątkowo łatwe.
Urządzenie posiada możliwość regulacji długości rury w zależności od wzrostu użytkownika (1,6-1,9m wzrostu)
oraz kółka, które zwiększają komfort pracy. Rura odkurzacza jest wyposażona w wysuwane grabie.
Urządzenie wyposażone w regulację prędkości przepływu powietrza. Posiada również beznarzędziowo
otwieraną obudowę, która ułatwia czyszczenie w okolicy noża rozdrabniającego. Użycie wysokiej jakości
materiałów zapewnia długą i trwałą eksploatację.
3.2 Elementy urządzenia (budowa urządzenia)
rys. 1
1. Uchwyt główny - tylny
2. Włącznik/ wyłącznik
3. Przewód zasilający
4. Uchwyt od worka – dźwignia odpinania worka zbierającego
5. Worek zbierający z przeźroczystym okienkiemMiejsce zaczepu paska na ramiona – otwór zaczepu
6. Korpus urządzenia
7. Przeźroczysta osłona wentylatora
8. Rura odkurzacza (górna)
9. Przycisk do regulacji długości rury
10. Rura odkurzacza (dolna)
11. Otwór wylotowy i wlotowy powietrza(z grabiami)
12. Kółka odkurzacza
13. Uchwyt przedni- pomocniczy
Page 8
8
Rys.2

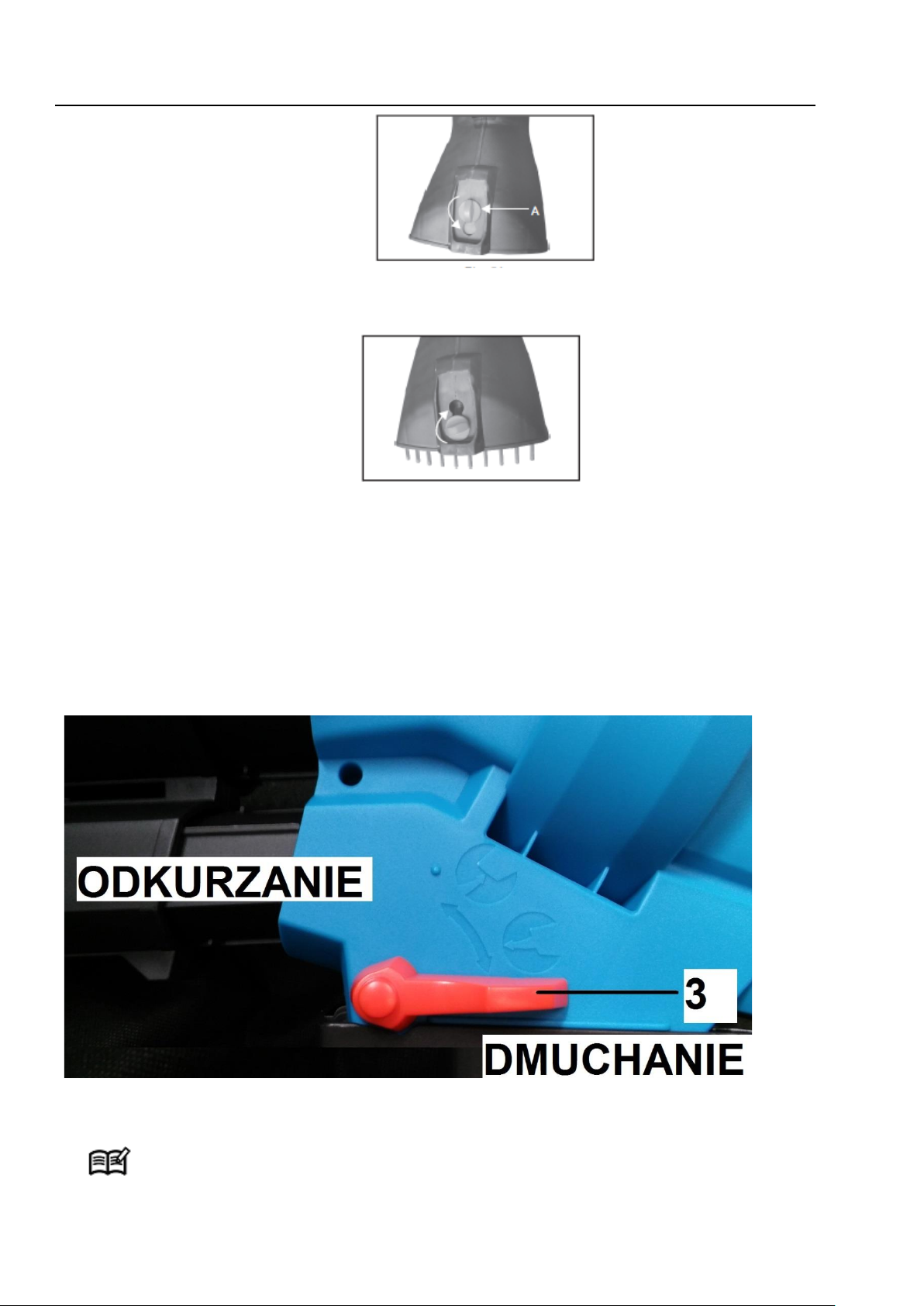

14. Dźwignia wyboru trybu pracy - ssanie / dmuchanie
15. Regulacja prędkości ssania i dmuchania
Przed złożeniem odkurzacza zapoznaj się z Rys.1 i Rys. 2 przedstawiającym elementy urządzenia.
3.3 Dane techniczne
Model, numer katalogowy
GTO3210,
Napięcie
230-240V ~ 50Hz
Moc
3200W
Izolacja (zabezpieczenie)
II klasa bezpieczeństwa
Prędkość powietrza
100 - 300 km/h
Prędkość obrotowa biegu jałowego
11500-15500 obr/min
Gwarantowany poziom mocy akustycznej
104 dB(A)
Zmierzony poziom mocy akustycznej
102,3 dB(A), k=2,1 dB(A)
Wibracje przy uchwycie
2,702m/s
2, k=1,5m/s2
Pojemność worka
45 l
Waga netto
4,5 kg
Wartości hałasu i drgań zostały określone zgodnie z normami i przepisami określonymi w deklaracji zgodności.
Podana wartość emisji drgań została zmierzona metodą znormalizowaną i może być użyta do porównania
urządzenia z innymi urządzeniami elektrycznymi oraz do szacunkowej oceny stopnia ekspozycji użytkownika
na drgania.
Wartości emisji drgań mogą być rozbieżne z podaną i różne podczas pracy urządzenia, w zależności
16
15
Page 9
9
od sposobu jej użycia. Środki ostrożności mające na celu ochronę użytkownika, powinny opierać się na ocenie
ekspozycji w konkretnych, rzeczywistych warunkach pracy (należy wziąć pod uwagę wszystkie składowe cyklu
pracy, czyli zarówno czas pracy, jak czas, w którym urządzenie pozostaje wyłączone oraz pracuje bez
obciążenia).
*Producent zastrzega sobie prawo do zmian poprawiających funkcjonalność i bezpieczeństwo urządzenia, które
niekoniecznie są odzwierciedlone na rysunkach i w opisach niniejszej instrukcji.
4. Podstawowe zalecenia bezpieczeństwa
Zawarte są tu podstawowe zasady bezpieczeństwa, konieczne do zachowania podczas pracy urządzenia.
Urządzenie jest zaopatrzone w naklejki ostrzegawcze i informacje w postaci piktogramów – umownych znaków
ostrzegawczych, które mają przypominać o bezpieczeństwie użytkowania i obsługi. Naklejki te należy
utrzymywać w czystości i nie wolno ich odklejać. W przypadku uszkodzenia, zabrudzenia czy utraty czytelności
należy dokupić je u importera i ponownie umieścić na maszynie.
Znaki bezpieczeństwa oraz napis ostrzegawczy umieszczony jest na rurze urządzenia.
4.1 Symbole dotyczące urządzenia
Dbaj o to, aby były czytelne: (nie wszystkie są na urządzeniu)
UWAGA! Zachowaj szczególną ostrożność!
UWAGA!
Przeczytaj uważnie instrukcję obsługi przed uruchomieniem urządzenia.
OSTRZEŻENIE!
Do pracy zakładaj odpowiednie środki ochrony osobistej – zakładaj
okulary ochronne, zakładaj ochronniki słuchu.
OSTRZEŻENIE!
Ryzyko zranienia - niebezpieczeństwo wyrzutu kamieni i innych
przedmiotów spod urządzenia.
Osoby postronne (szczególnie dzieci) i zwierzęta domowe powinny
znajdować się w bezpiecznej odległości.
UWAGA!
Nie używaj i zostawiaj urządzenia w czasie deszczu i w złych warunkach
atmosferycznych. Nie wystawiaj urządzenia na działanie wilgoci i wody.
Page 10
10
4.2 Symbole w instrukcji obsługi
UWAGA! Ostrzeżenie - symbol niebezpieczeństwa z informacjami na temat ochrony osób i mienia.
WSKAZÓWKA ułatwiająca posługiwanie się urządzeniem.
4.3 Ogólne wskazówki bezpieczeństwa
Zaznajom się z wszystkimi ostrzeżeniami, wskazówkami, ilustracjami i przepisami
dostarczonymi z tym urządzeniem. Nieprzestrzeganie poniższych wskazówek może spowodować
porażenie prądem, pożar i/lub ciężkie obrażenia ciała.
Przechowuj wszystkie przepisy i wskazówki bezpieczeństwa dla dalszego zastosowania.
Użyte w poniższym tekście pojęcie „urządzenie elektryczne“ odnosi się do urządzenia zasilanego energią
elektryczną z sieci (z przewodem zasilającym).
Odkurzacz elektryczny w czasie pracy wytwarza pole elektromagnetyczne. Pole to może w określonych
warunkach wpływać na stymulatory serca. Aby zmniejszyć niebezpieczeństwo poważnych lub śmiertelnych
UWAGA!
Wyłącz urządzenie i odłącz zasilanie przed naprawą, czyszczeniem i
konserwacją urządzenia lub gdy przewód zasilający jest uszkodzony albo
skręcony.
UWAGA!
Trzymaj ręce z dala od wszystkich ruchomych części.
Niebezpieczeństwo zranienia przez elementy rotujące, nie wkładaj rąk ani
nóg.
Gwarantowany poziom mocy akustycznej.
Produkt odpowiada standardom bezpieczeństwa.
Nie wyrzucaj urządzenia razem ze śmieciami domowymi.
Przekaż niepotrzebne urządzenie, jego akcesoria i opakowanie do
utylizacji zgodnej z przepisami o ochronie środowiska (do punktów
recyklingu).
Druga klasa izolacji – produkt nie musi być uziemiony.
Page 11
11
obrażeń, zalecamy osobom je posiadającym konsultację z lekarzem przed rozpoczęciem obsługiwania
urządzenia.
1. Bezpieczeństwo miejsca pracy
a) Stanowisko pracy utrzymuj w czystości i dobrze oświetlone. Nieporządek w miejscu pracy lub
nieoświetlona przestrzeń robocza mogą być przyczyną wypadków.
b) Nie pracuj w otoczeniu zagrożonym wybuchem, w którym znajdują się np. łatwopalne ciecze,
gazy lub pyły. Podczas pracy urządzeniem elektrycznym wytwarzają się iskry, które mogą spowodować
zapłon (z pyłu albo oparów).
c) Podczas użytkowania urządzenia zwrócić uwagę na to, aby dzieci i inne osoby postronne
znajdowały się w bezpiecznej odległości. Odwrócenie uwagi może spowodować utratę kontroli nad
urządzeniem elektrycznym.
2. Bezpieczeństwo elektryczne
a) Wtyczka urządzenia elektrycznego musi pasować do gniazda. Nie modyfikuj wtyczki w jakikolwiek
sposób. Nie używaj wtyków adapterowych w przypadku urządzeń elektrycznych z uziemieniem
ochronnym. Niezmienione wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem.
b) Unikaj kontaktu z uziemionymi powierzchniami jak rury, grzejniki, piece i lodówki. Ryzyko porażenia
prądem jest większe, gdy ciało użytkownika jest uziemione.
c) Zabezpiecz urządzenie elektryczne przed deszczem i wilgocią. Przedostanie się wody do urządzenia
elektrycznego podwyższa ryzyko porażenia prądem.
d) Nigdy nie używaj przewodu do innych czynności. Nigdy nie noś urządzenia elektrycznego,
trzymając je za przewód; ani nie używaj przewodu do zawieszenia urządzenia; nie wyciągaj wtyczki
z gniazdka ciągnąc za przewód. Chroń przewód przed wysokimi temperaturami, trzymaj z dala od
oleju, ostrych krawędzi lub ruchomych części urządzenia. Uszkodzone lub splątane przewody
zwiększają ryzyko porażenia prądem.
e) W przypadku pracy urządzeniem elektrycznym pod gołym niebem, używaj przewodu
przedłużającego, dostosowanego również do zastosowań zewnętrznych. Użycie właściwego
przedłużacza (dostosowanego do pracy na zewnątrz) zmniejsza ryzyko porażenia prądem.
3. Bezpieczeństwo osób
a) Podczas pracy zachowaj ostrożność, każdą czynność wykonuj uważnie i z rozwagą. Nie używaj
urządzenia elektrycznego, gdy jesteś zmęczony lub pod wpływem narkotyków, alkoholu lub
lekarstw. Moment nieuwagi przy użyciu urządzenia elektrycznego może stać się przyczyną poważnych
urazów ciała.
b) Noś osobiste wyposażenie ochronne. Zawsze noś okulary ochronne. Noszenie osobistego
wyposażenia ochronnego tj. maski przeciwpyłowej, obuwia z podeszwami przeciwpoślizgowymi, kasku
ochronnego lub środków ochrony słuchu (w zależności od panujących warunków, rodzaju i zastosowania
urządzenia elektrycznego) – zmniejsza ryzyko obrażeń ciała.
Page 12
12
c) Unikaj niezamierzonego uruchomienia urządzenia elektrycznego. Przed włożeniem wtyczki do
źródła zasilania i/lub włożeniem akumulatora, a także przed podniesieniem lub przeniesieniem
urządzenia elektrycznego, upewnij się, że urządzenia elektryczne jest wyłączone (wyłącznik w
pozycji „OFF/ O”). Trzymanie palca na wyłączniku podczas przenoszenia urządzenia elektrycznego lub
podłączenie do prądu włączonego urządzenia elektrycznego (wyłącznik w pozycji „ON/I”), może stać się
przyczyną wypadków.
d) Przed włączeniem urządzenia elektrycznego, usuń narzędzia nastawcze lub klucze. Narzędzie lub
klucz, znajdujący się w ruchomych częściach urządzenia elektrycznego mogą doprowadzić do obrażeń
ciała.
e) Unikaj nienaturalnych pozycji przy pracy. Dbaj o stabilną pozycję i zachowuj równowagę przez cały
czas pracy. To umożliwia lepszą kontrolę urządzenia elektrycznego w nieprzewidzianych sytuacjach.
f) Noś odpowiednie ubranie. Nie noś luźnego ubrania ani biżuterii. Włosy, ubranie i rękawice trzymaj
z daleka od ruchomych części. Luźne ubranie, biżuteria lub długie włosy mogą zostać wciągnięte przez
ruchome części.
g) Pracując w funkcji odkurzania zawsze pracuj z założonym workiem zbierającym, upewnij się, że jest
właściwie zamontowany i będzie prawidłowo użyty. Użycie worka zbierającego może zmniejszyć
zagrożenie pyłami.
h) Nie pozwól, aby znajomość uzyskana dzięki częstemu korzystaniu z urządzenia elektrycznego
pozwoliła Ci na ignorowanie zasad bezpieczeństwa urządzenia elektrycznego. Bezwzględne działanie
może spowodować poważne obrażenia w ciągu jednej sekundy.
4. Prawidłowa obsługa i eksploatacja urządzeń elektrycznych
a) Nie przeciążaj urządzenia elektrycznego. Do pracy używaj urządzenia elektrycznego, które jest do
tego przewidziane. Odpowiednio dobranym urządzeniem elektrycznym pracuje się w danym zakresie
mocy lepiej i bezpieczniej.
b) Nie używaj urządzenia elektrycznego, którego włącznik/wyłącznik jest uszkodzony. Urządzenie
elektryczne, którego nie można włączyć lub wyłączyć jest niebezpieczne i musi zostać naprawione.
c) Przed regulacją urządzenia elektrycznego, wymianą osprzętu lub po zaprzestaniu pracy
urządzeniem elektrycznym, wyciągnij wtyczkę z gniazda zasilania. Ten środek ostrożności zapobiega
niezamierzonemu włączeniu urządzenia elektrycznego.
d) Przechowuj urządzenie elektryczne w miejscu niedostępnym dla dzieci. Nie udostępniaj urządzenia
elektrycznego osobom, które go nie znają lub nie zaznajomiły się z niniejszymi przepisami.
Urządzenia elektryczne używane przez niedoświadczone osoby są niebezpieczne.
e) Starannie konserwuj urządzenie elektryczne i jego akcesoria. Sprawdzaj czy ruchome części
urządzenia elektrycznego prawidłowo funkcjonują i nie są zablokowane, czy części nie są połamane,
poluzowane lub inaczej uszkodzone i czy prawidłowe działanie urządzenia elektrycznego nie jest
zakłócone. Przed użyciem urządzenia zleć naprawę uszkodzonych części. Przyczyną wielu wypadków
są źle konserwowane urządzenia elektryczne.
f) Elementy rozdrabniacza muszą być w dobrym stanie i czyste. Starannie pielęgnowane rzadziej się
blokują i są łatwiejsze w użytkowaniu.
Page 13
13
g) Używaj urządzenia elektrycznego, akcesoriów, oprzyrządowania itd. tylko zgodnie z tymi
wskazówkami. Zwracaj przy tym uwagę na warunki pracy i uwzględniaj rodzaj wykonywanej pracy.
Używanie urządzeń elektrycznych do celów niezgodnych z ich przeznaczeniem może prowadzić do
niebezpiecznych sytuacji.
h) Dbaj o to, by uchwyty i inne obszary służące do chwytania były suche, czyste i nie były
zanieczyszczone olejem ani smarem. Tłuste, zabrudzone olejem uchwyty są śliskie i prowadzą do utraty
kontroli nad urządzeniem.
5. Serwis
Naprawę urządzenia elektrycznego zlecaj jedynie wykwalifikowanemu fachowcowi i przy użyciu
oryginalnych części zamiennych. To gwarantuje, że bezpieczeństwo urządzenia zostanie zachowane.
4.4 Dodatkowe wskazówki bezpieczeństwa
1. Wskazówki bezpieczeństwa dotyczące pracy odkurzaczem ogrodowym z funkcją dmuchawy
• Urządzenie nie jest przeznaczone do używania przez osoby (włącznie z dziećmi) o ograniczonych
zdolnościach umysłowych, fizycznych lub osoby nie posiadające odpowiedniej wiedzy i/lub
doświadczenia, chyba że będą pracować pod nadzorem odpowiedzialnej za ich bezpieczeństwo osoby
lub otrzymają od niej wskazówki, jak powinno być używane urządzenie.
• Odkurzacz nie jest zabawką, zachowaj szczególną ostrożność przez cały czas kontaktu z urządzeniem.
• Nie używaj odkurzacza do innych celów niż do zasysania bądź wydmuchiwania odpadków ogrodowych
w przydomowych ogródkach i ogródkach hobbystycznych.
• Zawsze noś odpowiednie osobiste środki ochrony, żeby uniknąć skaleczeń twarzy, oczu, rąk, stóp,
głowy oraz uszkodzeń słuchu. Noś okulary lub maskę ochronną, solidne obuwie z wysoką cholewką,
długie spodnie, rękawice robocze, kask i nauszniki ochronne.
• Nie korzystaj z urządzenia w czasie, w którym w pobliżu znajdują się inne osoby (szczególnie małe
dzieci) oraz zwierzęta domowe. Zatrzymaj urządzenie, jeśli ktoś pojawi się w obrębie obszaru pracy.
• Nigdy nie kieruj rury odkurzacza na stojące w pobliżu osoby i zwierzęta. Obsługujący urządzenie
odpowiada za wypadki i niebezpieczeństwa, na które narażone będą osoby trzecie lub ich majątek.
• Nigdy nie obsługuj urządzenia i nie dotykaj wtyczki elektrycznej mokrymi rękoma.
• Pamiętaj, że to użytkownik i/lub właściciel ponoszą odpowiedzialność za wypadki i urazy innych osób
oraz ich mienia.
• Sprawdź teren przed rozpoczęciem pracy. Usuń wszelkie kamienie, patyki, druty oraz inne ciała obce,
które mogą zakłócić pracę urządzenia lub zostać odrzucone przez podmuch powietrza bądź zostać
zassane przez urządzenie i je uszkodzić.
• Nie używaj urządzenia w pomieszczeniach zamkniętych i niewystarczająco wentylowanych lub w
pobliżu materiałów łatwopalnych i/lub narażonych na eksplozję (płyny, gazy, pyły).
• Przed każdym użyciem przeprowadź kontrolę wzrokową urządzenia. Nie uruchamiaj urządzenia, jeśli
jest uszkodzone lub brak w nim elementów ochronnych (wyłącznik, worek przy odkurzaniu) albo gdy
wkręty są zużyte, uszkodzone lub niedokręcone.
• Przed rozpoczęciem pracy sprawdź, czy w urządzeniu nie są ukryte przedmioty, np. druty itd.
• Przestrzegaj przepisów dotyczących ochrony przed hałasem i przepisów lokalnych. Możliwość
eksploatacji urządzenia w określone dni (np. w niedziele i święta), w określonych porach dnia (w porze
obiadowej, w czasie ciszy nocnej) oraz w określonych obszarach (np. kurortach lub klinikach) jest
ograniczona.
Page 14
14
• Nie używaj urządzenia w deszczu, przy złej pogodzie, w wilgotnym otoczeniu, nie tnij mokrego materiału.
• Pracuj wyłącznie w świetle dziennym lub przy bardzo dobrym sztucznym oświetleniu.
• Nie odkurzaj urządzeniem wody, żadnych palących lub tlących się materiałów, jak popiół czy niedopałki
papierosów.
• Nigdy nie próbuj odkurzać przedmiotów łatwo tłukących się, jak szkło czy porcelana.
• Nie używaj odkurzacza w funkcji ssania bez prawidłowo założonego worka.
• Nie używaj odkurzacza na podłożach żwirowych lub szutrowych i to zarówno w funkcji odkurzania jak i
dmuchawy.
• Nigdy nie zostawiaj urządzenia w miejscu pracy bez nadzoru.
• Włączaj i wyłączaj silnik zgodnie z zasadami podanymi w niniejszej instrukcji i tylko stojąc w bezpiecznej
odległości od ruchomych elementów i otworu wylotowego.
• Urządzenie jest przeznaczone do pracy oburęcznej. Zawsze trzymaj urządzenie tak, by jedna ręka
mocno obejmowała uchwyt główny a druga pomocniczy.
• Przy włączaniu urządzenia oraz przy pracującym silniku trzymaj otwór wylotowy z dala od wszelkich
części ciała, a przede wszystkim od rąk i stóp. Istnieje niebezpieczeństwo obrażeń!
• Przenoś urządzenie wyłącznie chodząc, nie biegaj z urządzeniem.
• Nie pracuj w pobliżu palnych cieczy i gazów - niebezpieczeństwo pożaru lub wybuchu.
• Nie pracuj w pobliżu wysypisk, kanałów czy wałów - możesz stracić równowagę i spaść.
• Uważaj na dziury, koleiny, ukryte przedmioty lub wyboje.
• Pracuj, zachowując stabilną pozycję, w szczególności na pochyłościach terenu. Poślizgnięcie się lub
upadek może spowodować poważne obrażenia ciała.
• Uważaj, by otwór wylotowy/ wlotowy nie dotykał przy włączaniu urządzenia i podczas pracy: kamieni,
żwiru, drutów przewodu sieciowego i innych przedmiotów.
• Nigdy nie próbuj zatrzymywać elementu obracającego się ręką! Zawsze czekaj, aż łopatki wirnika
zatrzymają się same.
• Nie uruchamiaj urządzenia, gdy stoi na obudowie silnika, jest ono obrócone lub gdy nie znajduje się w
pozycji roboczej.
• Silnik nagrzewa się podczas pracy i może spowodować poparzenia - nie dotykaj go.
• Po wyłączeniu urządzenia łopatki wirnika poruszają się jeszcze przez kilka sekund. Ręce i nogi
trzymaj z daleka od otworu wylotowego.
• Wyłącz urządzenie każdorazowo podczas przekraczania innych powierzchni niż te które urządzenie
może oczyszczać.
• Usuwaj nieczystości tylko przy wyłączonym urządzeniu.
• Nie próbuj uwolnić zablokowanych łopatek wirnika, zanim nie wyłączysz urządzenia.
• Jeśli urządzenie zacznie wibrować w odmienny, nieprawidłowy sposób, zatrzymaj silnik i szybko
poszukaj przyczyny. Wibracje są ostrzeżeniem przed problemem.
• Zawsze wyłącz urządzenie ze źródła zasilania:
- gdy oddalasz się od urządzenia elektrycznego;
- jeżeli urządzenie jest nieużywane;
- przed czyszczeniem;
- przed sprawdzaniem i przechowywaniem;
- przystępujesz do usuwania blokady łopatek wirnika;
- jeżeli w trakcie pracy urządzenie natrafia na ciało obce lub pojawiają się anormalne wibracje. W takim
przypadku sprawdź urządzenie pod kątem uszkodzeń lub ewentualnie napraw - oddaj do
autoryzowanego serwisu.
• Jeśli powstanie sytuacja nieopisana w tym podręczniku zwróć się o pomoc na infolinię serwisową
Page 15
15
producenta.
2. Bezpieczeństwo elektryczne
• Zwróć uwagę na to, aby napięcie sieciowe było zgodne z danymi znajdującymi się na tabliczce
znamionowej.
• W miarę możliwości urządzenie podłączaj jedynie do gniazda sieciowego z wyłącznikiem ochronnym
prądowym (wyłącznikiem FI) o prądzie wyzwalającym nie przekraczającym 30mA.
• Wtyczka urządzenia elektrycznego powinna pasować do gniazda. Nie można jej w żaden sposób
modyfikować.
• Stosuj tylko i wyłącznie dopuszczone przewody sieciowe, przeznaczone do stosowania na zewnątrz,
których długość wynosi maksymalnie 50 m. Przekrój poprzeczny żyły przewodu sieciowego musi
wynosić przynajmniej 1,5 mm2. Przed użyciem zawsze całkowicie rozwiń bęben kablowy oraz sprawdź
przewód pod względem uszkodzeń.
• Używaj odciążnika przewodu zasilającego do właściwego podłączenia przewodu sieciowego (a nie do
przewodu urządzenia elektrycznego).
• Prowadź przewód sieciowy w taki sposób, aby podczas pracy nie został pochwycony lub uszkodzony.
• Jeżeli przewód sieciowy jest uszkodzony, nie dotykaj go. Natychmiast wyłącz urządzenie i wyciągnij
wtyczkę sieciową z gniazdka wtykowego. Nie podłączaj go ponownie. Uszkodzony przewód musi
zostać wymieniony przed ponownym podjęciem pracy przez wykwalifikowaną osobę lub serwis
(www.krysiak.pl).
3. Bezpieczna konserwacja, przechowywanie i transport
• Nie podejmuj samodzielnych prób naprawiania urządzenia, o ile nie posiadasz właściwego
przygotowania zawodowego w tym zakresie. Wszystkie prace, które nie są podane w tej instrukcji,
powinien przeprowadzić autoryzowany serwis upoważniony przez dealera.
• Pracując przy łopatkach wirnika, zakładaj zawsze rękawice ochronne.
• Nie transportuj urządzenia w czasie, gdy silnik pracuje. Przenoś urządzenie tylko za uchwyt i przy
wyłączonym silniku. Staranne obchodzenie się z urządzeniem zmniejsza niebezpieczeństwo
zranienia.
• Dbaj o urządzenie. Utrzymuj je tak, aby zawsze było czyste, co umożliwia łatwiejsze i bezpieczniejsze
wykonywanie pracy. Uważaj, by otwory wentylacyjne na obudowie silnika nie były zatkane. Przestrzegaj
instrukcji konserwacyjnych.
• Przechowuj urządzenie w suchym miejscu, poza zasięgiem dzieci.
• Regularnie sprawdzaj rury, worek pod kątem zużycia i deformacji. Ze względów bezpieczeństwa zużyte
i uszkodzone części bezzwłocznie wymieniaj. Zachowaj szczególną ostrożność.
• Używaj wyłącznie oryginalnych części zamiennych i części wyposażenia, które zostały dostarczone
i/lub są zalecone przez producenta. Użycie innych części zamiennych prowadzi do utraty roszczeń z
tytułu gwarancji.
5. Montaż
Przed montażem poszczególnych elementów sprawdź czy masz wszystkie potrzebne części.
Podczas czynności montażowych i regulacyjnych wyjmij wtyczkę ze źródła zasilania. Włóż wtyczkę
dopiero gdy urządzenie jest prawidłowo zmontowane, kompletne i nie jest uszkodzone.
Załóż rękawice ochronne!
Page 16
16
5.1 Regulacja długości rury ssąco-dmuchającej
Wciśnij przycisk regulacji długości rury (Rys. 3, poz. A) i zsuń dolny odcinek rury (Rys. 3, poz. B) ku dołowi do
uzyskania pożądanej długości rury ssąco- dmuchającej (możesz w ten sposób urządzenie dopasować do
wzrostu użytkownika). Długość jest regulowana do 300mm (1,6-1,9m wzrostu).
Rys. 3
5.2 Montaż i demontaż worka zbierającego
Zanim nałożysz się worek upewnij się, że dźwignia wyboru trybu pracy (Rys. 2, poz. 15) gładko się przełącza,
ani że nie jest zanieczyszczona pozostałościami z poprzedniego używania odkurzacza.
1. Załóż ramkę mocującą worka (Rys. 4, poz. A) na otwór obudowy przy części silnikowej .
Rys. 4
2. Wciśnij ramkę mocującą na listwę zatrzaskową tak aby zaczepiła się dźwignia odpinania worka .
WSKAZÓWKA
W trybie odkurzania urządzenie może być eksploatowane tylko z zamontowanym workiem.
3. By zdjąć worek wciśnij dźwignię odpinania worka (Rys. 5, poz. B) aby odczepić ramkę mocującą z workiem
od korpusu urządzenia.
Page 17
17
Rys. 5

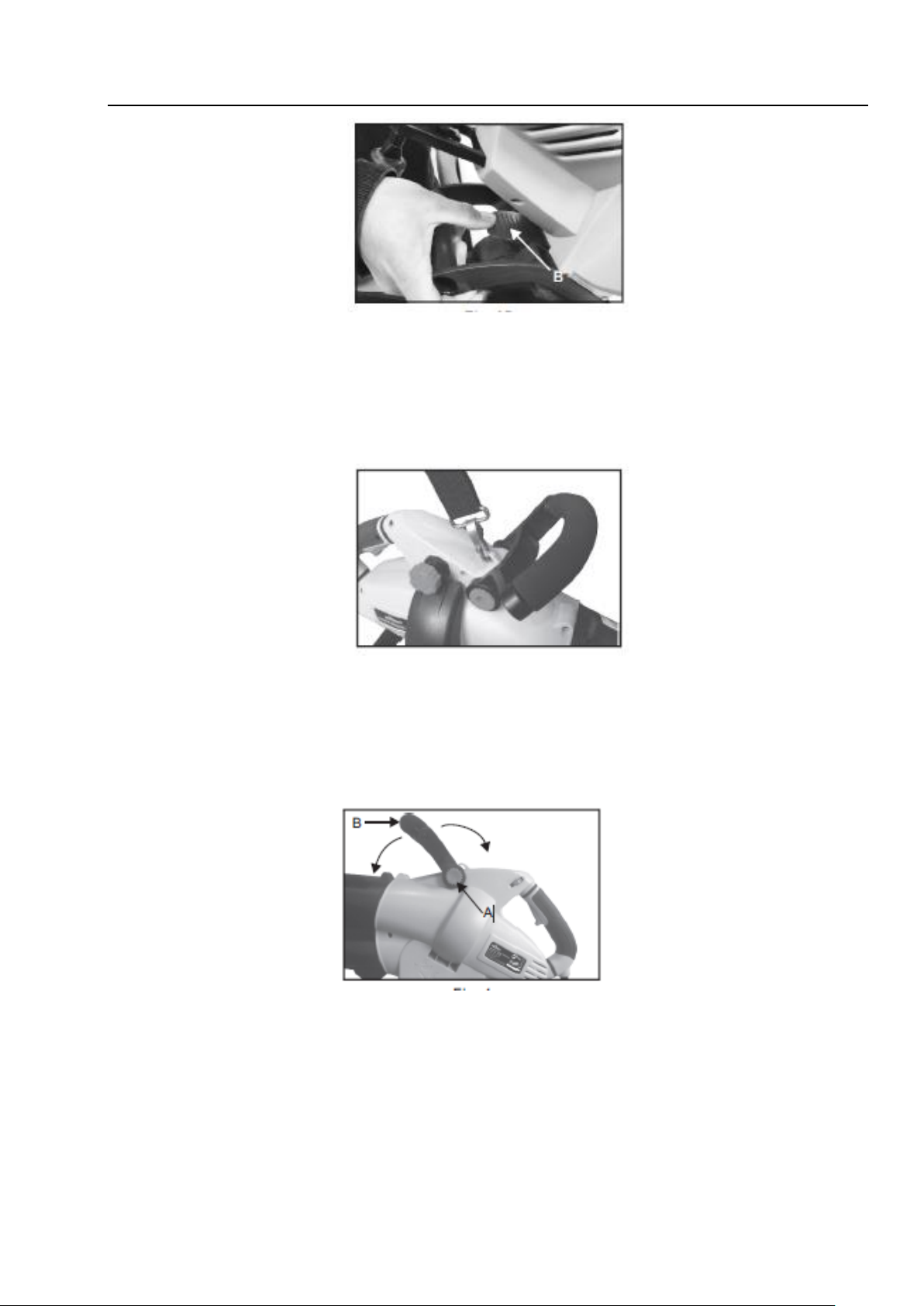

5.3 Montaż paska na ramię
W celu zamontowania pasa na ramię, pas nośny (Rys. 6) zapnij na otworze zaczepu
na górze korpusu. Pracuj z odkurzaczem po prawej stronie, z paskiem na lewym
ramieniu skrzyżowanym na piersi.
Rys. 6
5.4 Regulacja przedniego uchwytu pomocniczego
1. Naciśnij obydwa przyciski regulacji kąta (A) przy przednim uchwycie (Rys. 7)
2. Ustaw przedni uchwyt (B) pod wygodnym kątem.
3. Zwolnij przyciski regulacji i uchwyt automatycznie ustawi się do pozycji blokady.
Rys.7
5.5 Regulacja grabi
Grabie
1. Obróć pokrętło grabi (A) o 90
o
w lewo , a następnie grabie automatycznie się wysuną (Rys. 5A)
Page 18
18
Rys.8A
2. Zablokuj pokrętło, obracając o 90
o
w prawo (rys. 5B)
Rys.8B
6. Praca z urządzeniem
6.1 Uruchomienie urządzenia
1. Sprawdź urządzenie i przewód zasilający są w dobrym stanie.
2. Upewnij się, że worek jest prawidłowo zamocowany (funkcja odkurzacza).
3. Ustaw dźwignię trybu pracy (Rys. 9, poz. 3) na dmuchanie bądź odkurzanie.
Rys. 9
4. Połącz przewód urządzenia z dopuszczalnym przedłużaczem
Przed rozpoczęciem pracy zamontuj przewód sieciowy na zaczepie, który do tego służy. Zrób na końcu
Page 19
19
przewodu przedłużającego pętlę, przełóż ją przez otwór w dolnej części zaczepu i zahacz o zaczep tak jak
na Rys. 7. Upewnij się, że przewód włącznika i przewód sieciowy nie są splątane a następnie podłącz
przedłużacz do gniazda elektrycznego.
Rys. 10
5. Chwyć urządzenie pewnie za uchwyt główny (Rys. 1, poz. 1) i przedni (Rys. 1, poz. 15).
6. Upewnij się, że rura urządzenia jest skierowana w bezpiecznym kierunku, wciśnij wyłącznik (Rys. 8, poz. 2)
i odkurzacz rozpocznie pracę. Podczas włączania urządzenia, pewnie trzymaj urządzenie za uchwyty.
Rys. 11
Jeśli urządzanie wydaje jakieś niepokojące dźwięki – skontaktuj się ze sprzedawcą, bądź z serwisem
producenta. Jeśli nie obserwujesz takich hałasów – urządzenie jest gotowe do pracy.
7. Jeśli chcesz zmienić prędkość przesuń regulator prędkości (Rys. 11, poz.8) z pozycji (1) na MAX.
8. By wyłączyć urządzenie zwolnij włącznik/ wyłącznik (Rys. 11, poz. 2).
Po wyłączeniu urządzenia trzymaj urządzenie tak długo aż turbina w urządzeniu przestanie pracować.
6.2 Wybór funkcji dmuchawy lub ssania
Wybór funkcji dmuchania lub ssania możliwy jest za pomocą odpowiedniego ustawienia dźwigni trybu pracy
(Rys. 9, poz. 3) na dmuchanie bądź ssanie.
Ważna wskazówka do użytkowania przełącznika dla trybu dmuchawa/odkurzacz.
Przy przełączaniu nie używaj siły. Przełącznik powinien dawać się przesuwać bez dużego wysiłku. Jeżeli
przesunięcie go jest utrudnione, wyjmij wtyczkę z gniazda elektrycznego, zdejmij worek i sprawdź czy odpadki
nie blokują przełącznika w dużym okrągłym kanale wyrzutowym i ewentualnie usuń stwierdzoną blokadę.
Page 20
20
Zwracaj uwagę na to, by przełącznik znajdował się zawsze całkowicie w jednej z dwóch pozycji, a nigdy
pomiędzy nimi.
W trybie dmuchawy powietrze zasysane jest przez dużą górną rurę i jednocześnie wydmuchiwane z dużo
większą prędkością przez mniejszą dolną rurę. W trybie dmuchawy zawsze zwracaj uwagę na pewne
prowadzenie rury odkurzacza. Nigdy nie kieruj strumienia powietrza bezpośrednio lub pośrednio na osoby.
W trybie odkurzania powietrze wraz z odpadkami jest zasysane przez większą górną rurę i przesuwane przez
wirnik rozdrabniacza.
Tam wessane odpadki są rozdrabniane i wydmuchiwane do worka.
WAŻNE:
Zwróć uwagę na prawidłowe zamocowanie worka. Stale uważaj na to, co odkurzacz zasysa. Jest on
przewidziany wyłącznie do zasysania odpadków ogrodowych, takich jak liście, pędy.
6.3 Regulacja prędkości ssania/ dmuchania
Możesz regulować prędkość ssania bądź dmuchania urządzenia za pomocą odpowiedniego ustawienia
regulatora prędkości (Rys. 11, poz. 8) między pozycją „1” a „MAX”.
Regulacja obrotów
Model GTO3300 wyposażony jest w regulator obrotów umożliwiający ustawienie potrzebnej siły ssania lub
dmuchania. Obroty można płynnie regulować w zakresie od 11500 do 15500 obr/min.
6.4 Wskazówki przydatne w pracy z odkurzaczem
W celu usprawnienia pracy mogą przydać się poniższe wskazówki:
1. Należy odkurzać możliwie tylko suche liście, odpadki po przycinaniu lub inne odpadki ogrodowe.
2. Mokry materiał trudno jest rozdrobnić i może zapchać odkurzacz.
3. Jeśli materiał jest mokry użyj dmuchawy odkurzacza, żeby zebrać odpadki w kupki. Zebranie odpadków
powinno nastąpić dopiero po ich wyschnięciu.
4. Nie używaj odkurzacza w miejscach występowania kamienia lub innych twardych elementów (koks,
kasztany, żołędzie). Twarde elementy uszkadzają koło wentylatora urządzenia (uszkodzenie to nie podlega
gwarancji).
5. Ponadto zaleca się, aby odkurzacz nie zasysał ziemi. Ziemia jest z reguły wilgotna i może zapchać
odkurzacz.
6. Odkurzacz nie może służyć do usuwania śmieci.
Nie próbuj rozdrabniania innych materiałów, niż zwykłe odpadki ogrodowe.
7. W celu utrzymania wysokiej siły ssącej i zapewnienia przyjemnej pracy zaleca się opróżnianie worka, gdy
zapełni się do połowy. W ten sposób utrzymamy niską wagę całkowitą oraz pełną moc ssącą urządzenia.
6.5 Wskazówki przydatne przy pracy dmuchawą
1. Optymalny wynik przy pracy dmuchawą uzyska się przy odstępie od podłoża wynoszącym 5-10 cm.
2. Strumień powietrza kieruj zawsze od siebie. Uważaj, by nie wydmuchiwać w powietrze ciężkich
przedmiotów, które mogłyby uszkodzić kogoś lub zranić.
3. Liście przylegające do ziemi zluzuj przed dmuchaniem przy pomocy wysuwanych grabi grabi.
4. Gdy liście są bardzo suche zwilż je lekko, by zmniejszyć obciążenie pyłem.
Page 21
21
7. Konserwacja, czyszczenie, przechowywanie i zamawianie części
zamiennych
Wyjmij wtyczkę ze źródła zasilania przed czyszczeniem, konserwacją czy przechowywaniem!
Pamiętaj że turbina obraca się jeszcze przez chwilę po wyłączeniu silnika.
UWAGA!
Zleć prace, które nie są opisane w tej instrukcji, upoważnionej placówce serwisowej (autoryzowanemu przez
importera lub producenta serwisowi).
7.1 Konserwacja
1. Na zakończenie pracy wyciągnij wtyczkę ze źródła zasilania i sprawdź stan techniczny urządzenia.
Zwracaj szczególną uwagę na stan rury urządzenia i worka zbierającego.
2. Sprawdzaj systematycznie urządzenie, upewniając się, że działa prawidłowo i wykonuje pracę zgodnie z
przeznaczeniem. Każdą uszkodzoną część odpowiednio napraw lub wymień w autoryzowanym punkcie
serwisowym.
3. Przed każdym użyciem sprawdź urządzenie pod kątem widocznych usterek, takich jak nieprzytwierdzone
lub uszkodzone części. Upewnij się, że wszystkie nakrętki, śruby i wkręty są mocno dokręcone. Zużyte
bądź źle dokręcone wkręty mogą spowodować bardzo niebezpieczne uszkodzenia.
7.2 Czyszczenie
By zapewnić jak najlepszą i jak najdłuższą żywotność urządzenia, musi być ono utrzymywane w czystości.
1. W trakcie pracy stale zwracaj uwagę, aby urządzenie było czyste i wolne od odpadków. Szczególnie ważne
jest to w przypadku klapy przełączającej bezpośrednio za okrągłym otworem wyrzutowym. W celu
sprawdzenia tego miejsca zdejmij worek zbierający. Ewentualne zanieczyszczenia usuń. Następnie
kilkukrotnie przesuń dźwignię wyboru trybu pracy (Rys. 9, poz. 3) w obu kierunkach, aby sprawdzić
poprawność jej działania.
2. Urządzenie stale utrzymuj w czystości. Zawsze czyść urządzenie od razu po zakończeniu pracy.
3. Do czyszczenia stosuj miękką ściereczkę, jednakże nie stosuj wody, żadnych środków do czyszczenia lub
rozpuszczalników.
4. Nie pozwól by kurz, liście bądź inne pozostałości wyschły na urządzeniu, wtedy ciężej je usunąć. Ta
czynność bezpośrednio wpływa na jakość pracy.
5. Upewniaj się, że otwór wylotowy jest czysty i oczyszczaj go z nieczystości.
6. Dbaj o to, by uchwyty urządzenia i otwory wylotowe powietrza przy silniku były czyste.
7. Urządzenie posiada otwieraną obudowę umożliwiającą łatwe czyszczenie obszarów w okolicy noża
rozdrabniającego. Aby otworzyć obudowę odkręć pokrętło (Rys. 9, poz. 9A) jak na Rys. 12 i ostrożnie
oczyść zanieczyszczone obszary. Po oczyszczeniu pamiętaj aby zamknąć obudowę przykręcając pokrętło.
Page 22
22
Rys. 12
UWAGA!
Nie spryskuj urządzenia wodą. Nie myj jej wężem z wodą czy myjką ciśnieniową!
7.3 Opróżnianie worka zbierającego
Jeżeli worek jest pełny to moc ciągu urządzenia zostaje zredukowana. Zaleca się częste opróżnianie worka.
Sposób postępowania:
• wyłącz silnik, wyjmij wtyczkę ze źródła zasilania
• zdejmij worek (patrz pkt 5.2 niniejszej instrukcji)
• opróżnij zawartość worka. Wywróć worek na drugą stronę i wytrzep worek
• wywróć worek z powrotem i wyprostuj go a następnie zamontuj ponownie
Jeżeli worek jest bardzo brudny umyj go ręcznie w letniej wodzie z mydłem a następnie wypłucz. Przed
założeniem wysusz worek.
Nigdy nie używaj urządzenia jako odkurzacz bez założonego worka!!!
7.4 Przechowywanie
1. Urządzenie przechowuj w suchym, chłodnym, zabezpieczonym przed pyłem i poza zasięgiem dzieci
miejscu.
2. Przed ustawieniem urządzenia w zamkniętym pomieszczeniu wyjmij wtyczkę ze źródła zasilania i poczekaj
aż ostygnie silnik.
3. Starannie oczyść urządzenie i elementy wyposażenia, aby zapobiec powstaniu pleśni.
4. Nie zawijaj urządzenia w worki foliowe – może w nich powstać wilgoć i pleśń. Możesz włożyć urządzenie
do oryginalnego bądź zastępczego kartonu.
5. Na czas składowania zdejmij worek zbierający.
6. Możesz też zawiesić urządzenie za główny uchwyt.
7. Nie ustawiaj urządzenia na rurze wylotowej. Uważaj by podczas przechowywania rura nie dotykała innych
przedmiotów. W innym razie istnieje niebezpieczeństwo zniekształcenia rury urządzenia, co może
spowodować zmianę mających wpływ na bezpieczeństwo użytkowania wymiarów i cech roboczych
urządzenia.
7.5 Przygotowanie do transportu
1. Oczyść urządzenie z brudu i resztek liści.
Page 23
23
2. Nie kładź urządzenia na rurze wylotowej.
3. Transportuj urządzenie w pozycji poziomej.
4. Włóż urządzenie do oryginalnego bądź zastępczego kartonu.
7.6 Zamawianie części
Przy zamawianiu części zamiennych podaj następujące dane urządzenia z tabliczki znamionowej,
umieszczonej na obudowie:
• Typ urządzenia
• Numer artykułu
• Numer identyfikacyjny
W celu przyspieszenia realizacji zamówienia podaj numer części zamiennej, którą potrzebujesz. Możesz
również dosłać zdjęcie uszkodzonego elementu na adres mailowy producenta: [email protected] – ułatwi to
jednoznaczną identyfikację zwłaszcza w przypadku nieznajomości numeru części.
Zamówienia części możesz dokonać również w autoryzowanych punktach serwisowych, których wykaz
znajdziesz na stronie internetowej producenta: www.krysiak.pl
UŻYWAJ TYLKO ORYGINALNYCH CZĘŚCI ZAMIENNYCH.
Części zamienne złej jakości mogą uszkodzić urządzenie i skrócić jego żywotność.
Producent nie ponosi odpowiedzialności za szkody wywołane przez urządzenie, jeżeli zostaną one wywołane
z powodu nieprawidłowo wykonanej samodzielnej naprawy, zastosowania nieoryginalnych części zamiennych,
względnie zastosowania urządzenia niezgodnie z jego przeznaczeniem.
8. Plan wyszukiwania usterek
Problem
Możliwe przyczyny
Rozwiązanie
Maszyna pracuje z
przerwami
Uszkodzone okablowanie
wewnętrzne.
Udaj się do autoryzowanego serwisu.
Uszkodzony wyłącznik.
Udaj się do autoryzowanego serwisu.
Nadmierne wibracje/
hałas
Maszyna uszkodzona.
Udaj się do autoryzowanego serwisu.
Urządzenie nie
wydmuchuje powietrza
Dźwignia wyboru trybu
pracy ustawiona w
pośredniej pozycji.
Ustaw dźwignię wyboru trybu pracy w
odpowiedniej pozycji.
Nieczystości
nagromadziły się w
otworze wylotowym.
Usuń nieczystości.
Urządzenie nie zasysa
powietrza
Dźwignia wyboru trybu
pracy ustawiona w
pośredniej pozycji.
Ustaw dźwignię wyboru trybu pracy w
odpowiedniej pozycji.
Worek zbierający
zapełniony.
Opróżnij worek zbierający.
Page 24
24
Blokowanie wirnika
rozdrabniacza
Nastąpiło zassanie zbyt
dużego elementu. Bądź
kawałek drewna, kartonu
lub inny element
spowodował zaklinowanie
koła wirnika.
Udaj się do autoryzowanego serwisu.
9. Gwarancja
Na niniejsze urządzenie obowiązuje 24-miesięczna gwarancja. W ramach gwarancji gwarant zapewnia
kupującemu nieodpłatne usunięcie usterek w funkcjonowaniu urządzenia wynikających z jego wadliwości
konstrukcyjnych i materiałowych. Niektóre części konstrukcyjne ulegające normalnemu zużyciu oraz szkody
wywołane naturalnym zużyciem, przeciążeniem lub nieprawidłową obsługą, są wykluczone z zakresu gwarancji.
Warunkiem skorzystania ze świadczeń gwarancyjnych jest przestrzeganie podanych w instrukcji obsługi
wskazówek dotyczących oczyszczania, konserwacji i napraw urządzenia. Próby samodzielnej naprawy
urządzenia względnie jego rozebranie albo otwarcie obudowy silnika przez osoby nieupoważnione, powodują
wygaśnięcie gwarancji.
Warunkiem skorzystania ze świadczenia gwarancyjnego jest przekazanie nierozmontowanego urządzenia wraz
z dowodem zakupu naszemu centrum serwisowemu lub sprzedawcy. Wykonanie obowiązków wynikających z
gwarancji nastąpi w terminie 30 dni, licząc od dnia dostarczenia urządzenia przez Użytkownika.
W przypadku reklamacji gwarancyjnej lub zlecenia naprawy należy dostarczyć oczyszczone urządzenie wraz z
informacją o usterce pod adres naszego punktu serwisowego. W celu ustalenia wskazówek dotyczących
nadania przesyłki należy skontaktować się z gwarantem.
Utylizację Twojego urządzenia przeprowadzimy bezpłatnie.
Naprawy nie objęte gwarancją można zlecać odpłatnie naszemu centrum serwisowemu.
10. Usuwanie odpadów i recykling
Każde gospodarstwo jest użytkownikiem sprzętu elektrycznego i elektronicznego, a co za tym idzie –
potencjalnym wytwórcą niebezpiecznego dla ludzi i środowiska odpadu, z tytułu obecności w tymże
niebezpiecznych substancji, mieszanin oraz części składowych. Z drugiej strony zużyty sprzęt to cenny materiał,
z którego można odzyskać surowce takie jak miedź, cyna, szkło, żelazo itp.
Użytkownik urządzenia zgodnie z przepisami o ochronie środowiska zobowiązany jest do prowadzenia
prawidłowej gospodarki odpadami zgodnie z przepisami krajowymi. Nie wyrzucaj urządzeń razem z odpadami
domowymi. Przekaż niepotrzebne urządzenie, jego akcesoria i opakowanie do zgodnej z przepisami o ochronie
środowiska naturalnego utylizacji. Oddaj je w punkcie recyklingu – użyte w produkcji elementy z tworzyw
sztucznych i metalu można posegregować i poddać selektywnej utylizacji. Informacje o dostępnym systemie
zbierania zużytego sprzętu elektrycznego i elektronicznego można znaleźć u sprzedawcy oraz w urzędzie
miasta/gminy.
Przekaż zebrany materiał do kompostowania, nie wyrzucaj go do kontenera na śmieci.
Pamiętaj, że odpowiednie postepowanie ze zużytym sprzętem zapobiega negatywnym konsekwencjom dla
Page 25
25
środowiska naturalnego i zdrowia ludzkiego!
W przypadku pytań zwróć się o poradę do Centrum Serwisowego producenta.
Należy pamiętać, że producent bezpłatnie przeprowadza utylizację przesłanych do niego uszkodzonych i
zużytych swoich urządzeń.
11. Ryzyko resztkowe
OSTRZEŻENIE
Przy pracy z każdą maszyną istnieje zawsze potencjalne niebezpieczeństwo wypadku.
Wypadki są najczęściej spowodowane brakiem uprawnień czy znajomości obsługi a także nieuwagą operatora.
Obsługuj urządzenie z uwagą, by zminimalizować możliwość wypadku operatora. Jeśli nie przestrzegasz
wskazówek bezpieczeństwa zawartych w instrukcji istnieje ryzyko poważnego zranienia!
UWAGA
Nie można utworzyć wyczerpywalnej listy wskazówek, które ochronią przed wszystkim możliwymi zagrożeniami.
Każde środowisko pracy jest inne. Zawsze odnoś się przede wszystkim do wskazówek porównując jest do
swoich indywidualnych warunków pracy. Używaj urządzenia z uwagą i należytą ostrożnością. Nieprzestrzeganie
tych zasad może powodować zranienie operatora, osób trzecich bądź poważnej awarii urządzenia.
Mimo tego iż producent ponosi odpowiedzialność za konstrukcję urządzenia eliminującą niebezpieczeństwo,
pewne elementy ryzyka są podczas pracy nie do uniknięcia:
- odrzucenie przedmiotu;
- uszkodzenie słuchu w przypadku długotrwałej pracy bez ochraniaczy;
- uszkodzenie wzroku i twarzy przez odpryskujące elementy;
- pochwycenie i wplątanie odzieży itp. w ruchome części;
Ocena ryzyka resztkowego
W przypadku przestrzegania wskazówek znajdujących się w niniejszej instrukcji zagrożenie resztkowe podczas
użytkowania urządzenia jest ograniczone. Niestosowanie się do zasad tu opisanych zwiększa ryzyko resztkowe.
Page 26
26
12. RYSUNEK ZŁOŻENIOWY NR 1
Loading...
