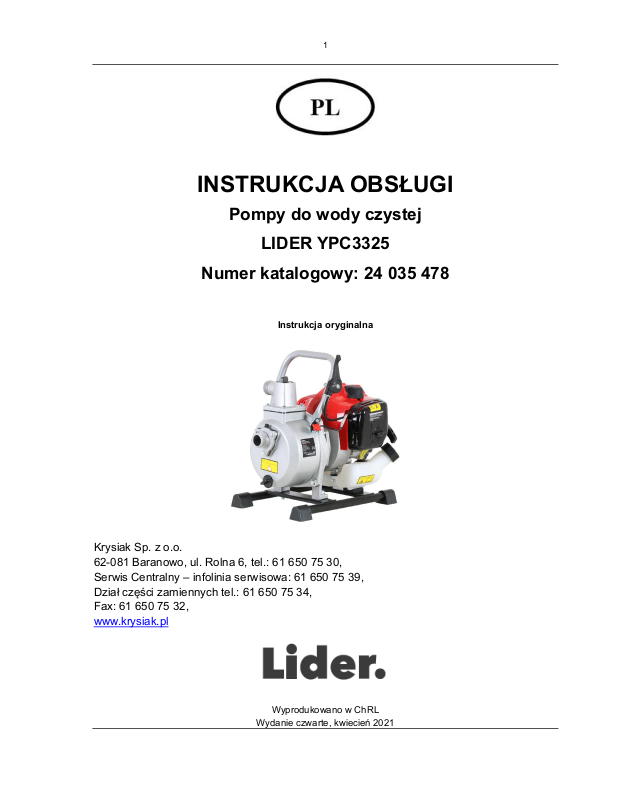

LIDER YPC3325 User guide [pl]

1

INSTRUKCJA OBSŁUGI

Pompy do wody czystej

LIDER YPC3325

Numer katalogowy: 24 035 478

Instrukcja oryginalna

Krysiak Sp. z o.o.
62-081 Baranowo, ul. Rolna 6, tel.: [phone],
Serwis Centralny – infolinia serwisowa: 61 650 75 39,
Dział części zamiennych tel.: [phone],

Fax: [phone],

www.krysiak.pl

Wyprodukowano w ChRL

Wydanie czwarte, kwiecień 2021

2

3

DEKLARACJA ZGODNOŚCI WE

Zgodnie z Rozporządzeniem Ministra Gospodarki z dnia 21 października 2008r. w sprawie zasadniczych
wymagań dla maszyn (Dz. U. Nr 199, poz. 1228) i Dyrektywą 2006/42/WE Parlamentu Europejskiego i Rady

Krysiak Sp. z o.o.

ul. Rolna 6

62-081 Baranowo

Osoba odpowiedzialna za przygotowanie dokumentacji technicznej maszyny na terenie UE:

Andrzej Krysiak, Rolna 6, 62-081, Baranowo deklaruje z pełną odpowiedzialnością, że:

Maszyna: Pompa spalinowa do wody czystej Lider YPC3325
Model QGZ25-30H
Numery seryjne: 2021035550001-2021035559999
Rok produkcji: 2021
Funkcja: pompa tłocząca wodę czystą

do której odnosi się niniejsza deklaracja, spełnia wymagania:

2006/42/EC – Dyrektywa Parlamentu Europejskiego i Rady z dnia 17 maja 2006r. w sprawie maszyn

2014/30/EU – Dyrektywa kompatybilności elektromagnetycznej

2000/14/EC i 2005/88/EC – Dyrektywa hałasowa

2016/1628 zmieniona przez 2017/656/EU - Rozporządzenie Parlamentu Europejskiego i Rady (UE) z dnia

14 września 2016r. w sprawie wymogów dotyczących silników spalinowych.

Do oceny zgodności zastosowano następujące normy zharmonizowane:

EN 809:1998+A1:2009

EN ISO 14982:2009

Ponadto potwierdzono, zgodnie z dyrektywą w sprawie emisji hałasu 2000/14/EC + 2005/88/EC

Gwarantowany poziom mocy akustycznej LWA -120dB(A)

Zastosowana procedura oceny zgodności odpowiada załącznikowi V dyrektywy 2000/14/EC

Niniejsza deklaracja zgodności WE traci swoją ważność, jeżeli maszyna zostanie zmieniona lub

przebudowana bez zgody producenta.

Integralnym elementem maszyny jest instrukcja obsługi.

23/06/2021, Baranowo

Data i miejsce wystawienia

Imię, nazwisko oraz podpis osoby upoważnionej

do sporządzenia deklaracji zgodności

Jednostka notyfikowana:

TÜV SÜD Product Service GmbH;

Zertifizierstelle, Ridlerstraße 65; 80339; Munchen, Germany

4

Przeczytaj uważnie niniejszą instrukcję przed rozpoczęciem eksploatacji pompy. Zawarte są tu ważne

informacje dotyczące zasad właściwego montażu, sposobu pracy i konserwacji urządzenia, bezpiecznych dla
użytkownika. Przechowuj instrukcję w bezpiecznym miejscu, aby w razie potrzeby móc do niej wrócić lub
przekazać ją kolejnym uży tkownikom wraz z urządzeniem.

Uwaga!

Zwracaj szczególną uwagę na rozdziały, które zawierają sygnały ostrzegawcze i uwagi.

Spis treści

Spis treści ................................................................................................................................... 4

1. Zawartość opakowania ......................................................................................................... 5

2. Przeznaczenie ....................................................................................................................... 5

3. Opis ogólny ........................................................................................................................... 5

3.1 Opis działania ................................................................................................................... 5

3.2 Elementy pompy (budowa) .............................................................................................. 6

3.3 Dane techniczne ............................................................................................................... 7

4. Podstawowe zalecenia bezpieczeństwa ............................................................................... 7

4.1 Symbole dotyczące urządzenia ....................................................................................... 7

4.2 Symbole w instrukcji obsługi ............................................................................................ 8

4.3 Ogólne wskazówki bezpieczeństwa ................................................................................ 9

4.4 Wskazówki bezpieczeństwa dotyczące paliwa .............................................................. 12

5. Przygotowanie do uruchomienia ......................................................................................... 12

5.1 Pod łączenie dopływu ...................................................................................................... 12

5.2 Pod łączenie odpływu ...................................................................................................... 13

5.3 Paliwo ............................................................................................................................. 13

5.4 Sprawdzanie filtra powietrza .......................................................................................... 14

5.5 Sprawdzanie poziomu wody chłodzącej ........................................................................ 14

6. Praca z urządzeniem .......................................................................................................... 15

6.1 Przed uruchomieniem .................................................................................................... 15

6.2 Uruchomienie ................................................................................................................. 15

6.3 Wyłączanie pompy ......................................................................................................... 16

6.4 Wskazówki dotyczące pracy urządzenia ....................................................................... 16

7. Czyszczenie, konserwacja, przechowywanie i zamawianie części zamiennych ................ 17

7.1 Czyszczenie i konserwacja ............................................................................................ 17

7.2 Filtr powietrza ................................................................................................................. 17

7.3 Świ eca zapłonowa .......................................................................................................... 17

7.4 Śruba regulacji biegu jałowego ...................................................................................... 18

7.5 Rozkręcanie – skręcanie ................................................................................................ 18

7.6 Przechowywanie i transport ........................................................................................... 19

7.7 Zamawianie części zamiennych .................................................................................... 20

8. Plan wyszukiwania usterek ................................................................................................. 20

9. Gwarancja ...........................................................................................................................22

10.Usuwanie odpadów i recycling ............................................................................................ 23

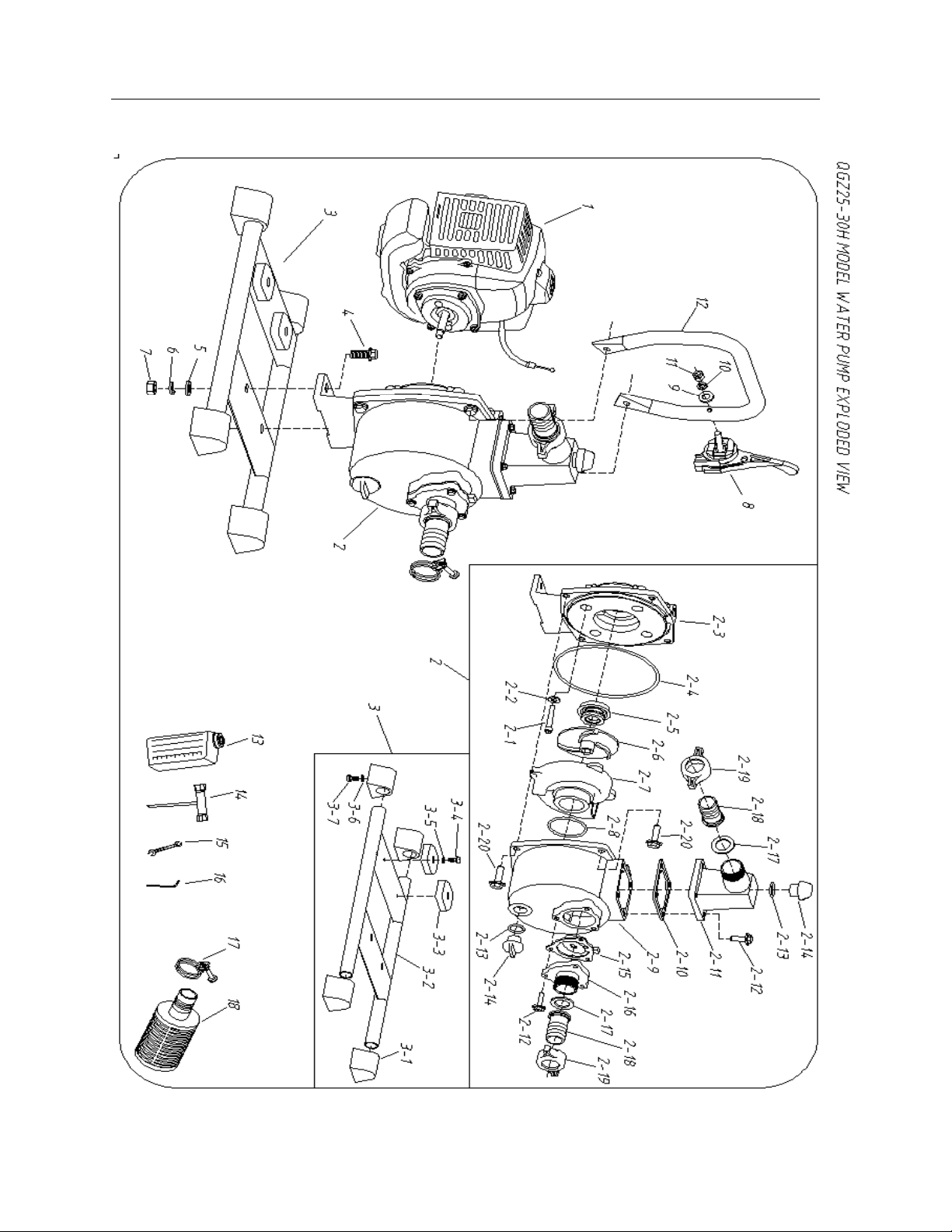

11.RYSUNEK ZŁOŻENIOWY NR 1.........................................................................................24

5

1. Zawartość opakowania

Ostrożnie otwórz opakowanie i wyciągnij z n iego wszystkie elementy pompy.
Komplet powinien zawierać:

- korpus pompy

- opaski zaciskowe na wąż – kpl

- klucz do świec z pokrętłem

- klucz płaski dwustronny

- instrukcja obsługi

- karta gwarancyjna

2. Przeznaczenie

Pompa przeznaczona jest do pompowania wody czystej. Pompa spalinowa jest przeznaczona do

użytku domowego.

Nigdy nie używaj pompy do przepompowywania łatwopalnych materiałów lub środków korodujących

(np. kwasy lub benzyna). Pompowanie substanc ji agresywnych chemicznie (ściernych), żrących, palnyc h (np.
paliwa silnikowe) i wybuchowych, słonej wody, środków czyszczących oraz artykułów spożywczych jest
niedozwolone.
Pompa nie jest przeznaczona do zasysania brudnej wody.
Absolutnie nie dopuszczaj do działania pompy na sucho.
Nie stosuj pompy do przepompowywania cieczy o temp. powyżej +40 °C.
Każde inne wykorzystanie pompy jest sprzeczne z przeznaczeniem i może stanowić poważne zagrożenie dla
użytkownika, a także prowadzić do uszkodzenia urządzenia.
Pompa nie jest przeznaczona do użytkowania przez dzieci oraz osoby dorosłe znajdujące się pod wpływem
alkoholu, środków odurzających lub leków ograniczających możliwość prowadzenia pojazdów mechanicznych
i obsługiwania maszyn. Urządzenie może obsługiwać wyłącznie osoba dorosła, która zapoznała się z niniejszą
instrukcją i jest świado ma ryzyka, jakie może wystąpić w wyniku nieprzestrzegania zasad w niej zawartych.
Producent nie ponosi odpowiedzialności za szkody zaistniałe w wyniku użycia urządzenia niezgodnego z
przeznaczeniem oraz jego nieprawidłowej obsługi. Za wszelkie wypadki lub szkody poniesione przez innych
ludzi na zdrowiu lub mieniu odpowiada wyłącznie właściciel pompy i/lub osoba ją obsługująca.
Pompa nie jest przystosowana do użytku komercyjnego, ani do pracy ciągłej.

Ta pompa nie jest przeznac zona do pompowania wody pitnej!

3. Opis ogólny

3.1 Opis działania

Pompa spalinowa do wody czystej po przyłączeniu węża ssącego i węża tłoczącego oraz zalaniu ją wodą
pompuje i przesyła określoną ilość czystej wody. Samozasysającą pompę wirnikową napędza benzynowy 2
suwowy silnik spalinowy.

6

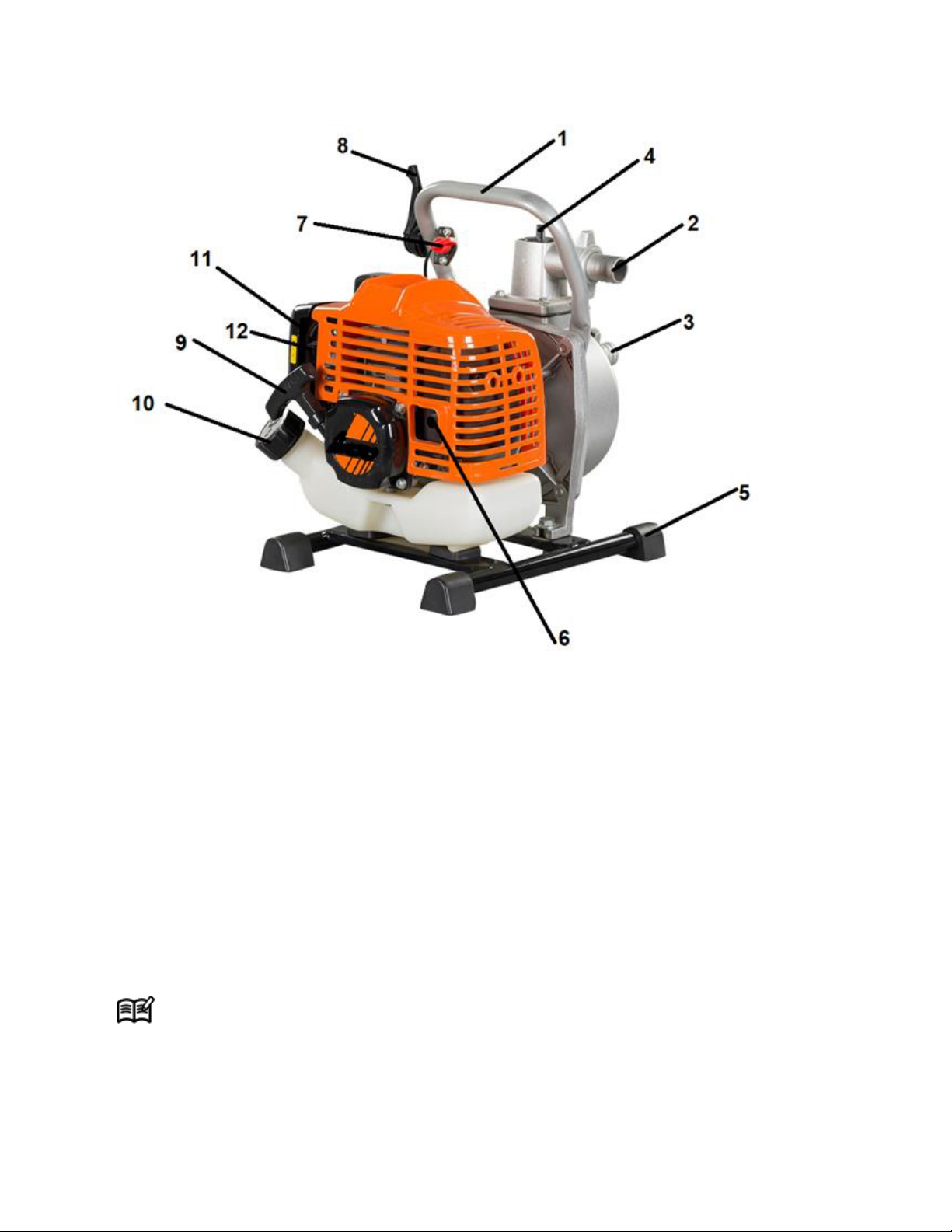

3.2 Elementy pompy (budowa)

Rys.

1

1. Uchwyt do przenoszenia

2. Wylot wody -tłoczenie

3. Wlot (wpust) wody (zasysanie)

4. Korek zalewowy pompy

5. Podstawa pompy

6. Tłumik

7. Wyłącznik zapłonu on/ off – główny wyłącznik pompy

8. Dźwignia regulacji gazu

9. Uchwyt linki rozrusznika

10. Korek zbiornika mieszanki paliwa

11. Obudowa filtra powietrza

12. Dźwignia ssania

Przed uruchomieniem pompy zapoznaj się z Rys. 1 przedstawiającym elementy urządzenia.

7

3.3 Dane techni czne

Model / numer katalogowy YPC3325 / 24 035 478
Waga netto 7,5 kg
Silnik -model / Poje mność silnika Chłodzony powietrzem 2-suwowy – model 1E36FN – 33 cc
Moc silnika nominalna/obroty 0,9kW/ 7000 obr/min
Maksymalny moment obrotowy silnika 1,35 Nm/5500 obr / min
Pojemność zbiornika paliwa 0,7 L
Rodzaj paliwa mieszanka benzyny bezołowiowej i oleju 2T w stosunku 25:1
Wydajność pompy 8 m3/h
Maksymalna wysokość podnoszenia 30 m
Maksymalna wysokość zasysania 8 m
Czas samozasysania (3m) ≤80s
Średnica k róćcy przyłączeniowych 25 mm (wyjście i wejście)
Temperatura cieczy nie wyższa niż 60oC
Gwarantowany poziom mocy akustycznej 120 dB(A)
Zmierzony poziom mocy akustycznej 117 db(A) k=3 d B(A)
Poziom ciśnienia akustycznego 104 dB(A) k=3 dB(A)

Wartości hałasu i drgań zostały określone zgodnie z normami i przepisami określonymi w deklaracji zgodności.
Podana wartość emisji drgań została zmierzona metodą znormalizowaną i może być użyta do porównan ia
urządzenia z innymi urz ądzeniami oraz do szacunkowej oceny stopnia ekspozycji użytkownika na drgania.

Wartości emisji drgań mogą być rozbieżne z podaną i różne podczas pracy urządzenia, w zależności
od sposobu jej użycia. Środki ostrożności mające na celu ochronę użytkownika, powinny opierać się na ocenie
ekspozycji w konkretnych, rzeczywistych warunkach pracy (należy wziąć pod uwagę wszystkie składowe cyklu
pracy, czyli zarówno czas pracy, jak czas, w którym urządzenie pozostaje wyłączone oraz pracuje bez
obciążenia).

*Producent zastrzega sobie prawo do zmian poprawiających funkcjonalność i bezpieczeństwo urządzenia,
które niekoniecznie są odzwierciedlone na rysunkach i w opisach ni nie jszej instrukcji.

4. Podstawowe zalecenia bezpieczeństwa

Zawarte są tu podstaw owe zasady bezpieczeństwa, konieczne do zachowania podczas pracy urządzenia.
Urządzenie jest zaopatrzone w naklejki ostrzegawcze i informacje w postaci piktogramów – umownych znaków
ostrzegawczych, które mają przypominać o bezpieczeństwie uży tkowania i obsługi. Nak lejki te należy
utrzymywać w czystości i nie wolno ich odklejać. W prz ypadku uszkodzenia, zabrudzenia czy utraty czytelności
należy dokupić je u importera i ponownie umieścić na maszynie.
Znaki bezpieczeństwa oraz napis ostrzegawczy jest umieszczony na obudowie urządzenia.

4.1 Symbole do tyczące urządzenia

Dbaj o to, aby były czytelne (nie wszystkie są na urządzeniu):

8

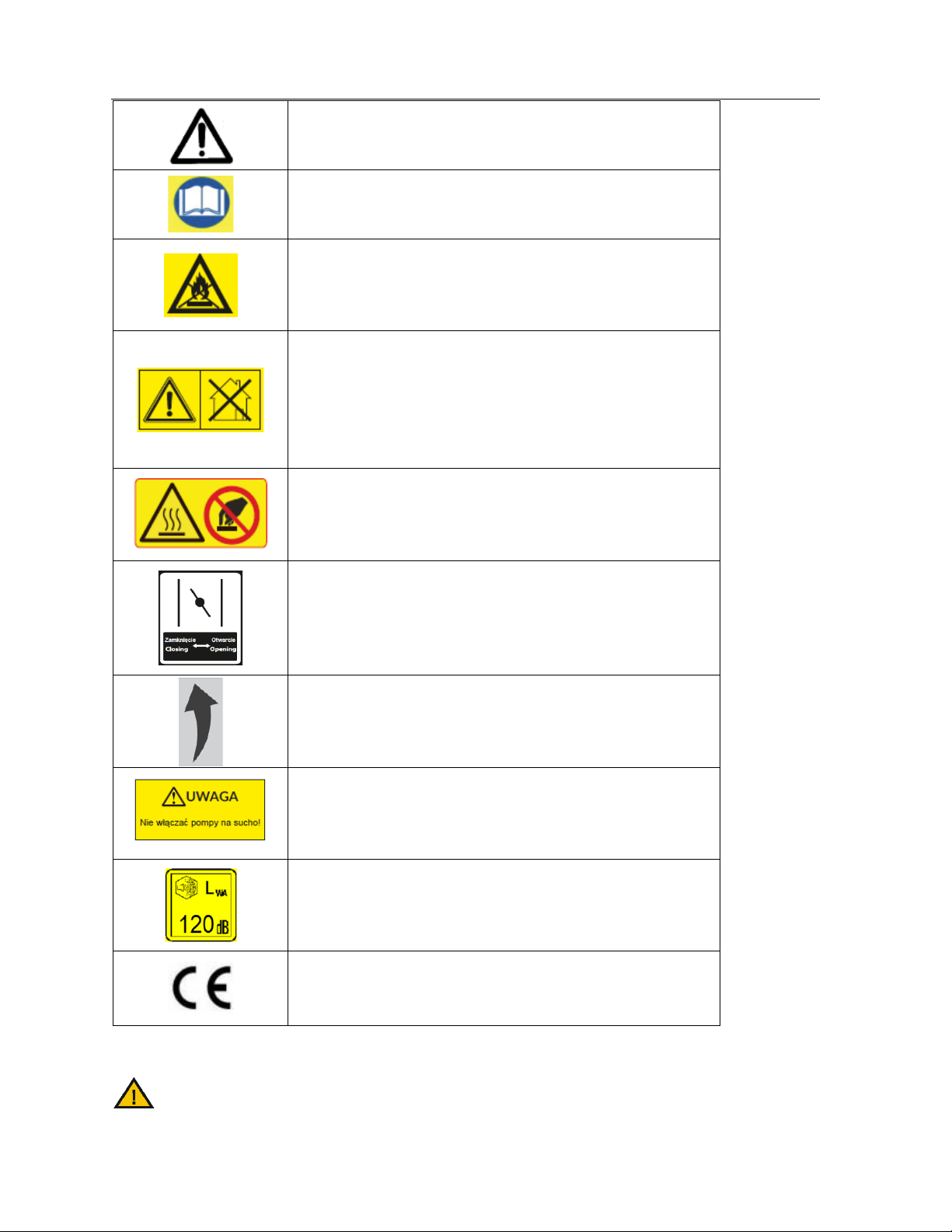

OSTRZEŻENIE! Zachowaj szczególną ostrożność!

OSTRZEŻENIE!
Przeczytaj uważnie instrukcję obsługi przed uruchomieniem
urządzenia.
OSTRZEŻENIE!
Nie używaj pompy w pobliżu palnych cieczy i gazów ­niebezpieczeństwo pożaru lub wybuchu. Nie pal podczas

nalewania paliwa.
OSTRZEŻENIE!
Nigdy nie uruchamiaj silnika w zamkniętych przestrzeniach.
Gazy wydechowe zawierają trujący tlenek węgla.
Miej pewność, że zapewniona jest odpowiednia wentylacja.
W miejscu wentylowanym, zwracaj uwagę na to aby gazy
wydechowe ulatywały w kierunku od Ciebie.

OSTRZEŻENIE!
Nie dotykaj! Gorąca pow ierzchnia!

Ssanie: zamknięte - otwarte

Kierunek obrotów

Nie uruchamiaj pompy na sucho.

Gwarantowany poziom mocy akustycznej.

Produkt odpowiada standardom bezpieczeństwa.

4.2 Symbole w instrukcji obsługi

UWAGA! Ostrzeżenie - symbol niebezpieczeństwa z informacjami na temat ochrony osób i mienia.

9

WSKAZÓWKA ułatwiająca posługiwanie się urządzeniem.

4.3 Ogólne wskazówki bezpieczeństwa

Przeczytaj uważnie niniejszą instrukcję. Przechowuj ją, aby móc do niej zajrzeć w dowolnej chwili.

W przypadku nieprawidłowej eksploatacji urządzenie może spowodować poważne urazy. W celu

uniknięcia szkód osobowych i rzeczowyc h, koniecznie przestrzegaj opisanyc h wskazówek bezpieczeństwa i
zachowania szczególnej uwagi. Zaznajom się dobrze ze wszystkimi częściami urządzenia przed montażem.

Przygotowanie do bezpiecznej pracy:

• Nie pozwalaj dzieciom oraz innym osobom dorosłym, które nie zaznajomiły się z niniejszą instrukcją
obsługi, używać urządzenia. Kontakt z gorącymi elementami maszyny grozi poparzeniem!

• Umieść pompę na solidnej podstawie w celu uniknięcia kołysania się maszyny, co mogłoby
spowodować rozlanie paliwa.

• Urządzenie trzymaj ( przechowuj) co najmniej 1m od ściany lub innych urządzeń oraz z dala od
materiałów łatwopalnych.

• Przed uruchomieniem urządzenia po raz pierwszy przeczytaj jak szybko zatrzymać pracę pompy.

• Pompa nie jest zabawką, zachowaj szczególną ostrożność przez cały czas kontaktu z urządzeniem.

• Nie używaj pompy do innych celów niż zgodnych z przeznaczeniem. Pompowanie brudnej wody,

substancji agresywnych chemicznie (ściernych), żrących, palnych (np. paliwa silnikowe) i
wybuchowych, słonej wody, środków czyszczących oraz artykułów spożywczych jest zabronione!

• Nie korzystaj z urządzenia w czasie, w którym w pobliżu znajdują się inne osoby (szczególnie małe
dzieci) oraz zwierzęta domowe.

• Pamiętaj, że to użytkownik i/lub właściciel ponoszą odpowiedzialność za wypadki i urazy innych osób
oraz ich mienia.

• Używaj okularów ochronnych lub okularów ochronnych z osłonami bocznymi, które spełniają aktualne
normy kr ajo we lub kiedy zachodzi potrzeba zakładaj osłonę twarzy.

• Używaj maski przeciwpyłowej w zakurzonych warunkach pracy. To dotyczy wszystkich osób w miejscu
pracy.

• Używaj również kasku, rękawiczek, systemu odpylania i ochronników słuchu jeżeli warunki w jakich
pracujesz tego wymagają.

• Zakładaj środki ochrony osobistej. Zakładaj wysokie, gumowe, solidne obuwie na nieślizgającej się
podeszwie.

• Przed każdym użyciem przeprowadź kontro lę wzrokową urządzenia. Nie uruchamiaj pompy, jeśli brak
w niej jakichkolwiek elementów.

• Używaj wyłącznie części zamiennych i elementów wyposażenia, które zostały dostarczone i/lub są
zalecane przez producenta. Użycie innych części zamiennych prowadzi do utraty roszczeń z tytułu
gwarancji.

• Nie korzystaj z urządzenia w przypadku zmęczenia, osłabionej koncentracji, gdy jesteś pod wpływem
alkoholu, leków lub innych środków odurzających. Używaj pompy z rozsądkiem.

• Nigdy nie zostawiaj pompy w miejscu prac y bez kontroli, zwłaszc za w pomieszczeniach mieszkalnych!

• Chroń urządzenie przed mrozem i pracą „na sucho”. Nigdy nie uruchamiaj pompy, bez wody.

Uruchomienie pompy bez wody znacznie skr óci żywotność silnika i pompy. Jeżeli podczas prac y
zabraknie wody, natychmiast zatrzymaj silnik.

10

• Nie pracuj przy użyciu urządzenia, które jest niekompletne, uszkodzone lub przebudowane bez zgody
producenta. Nie przeciążaj urządzenia.

• Nie używaj pompy w pobliżu palnych cieczy i gazów - niebezpieczeństwo pożaru lub wybuchu.

• Pompa nie jest przystosowana do pracy ciągłej (np. do napędzania cieków wodnych w sadzawkach

ogrodowych). Regularnie sprawdzaj, czy urządzenie pracuje prawidłowo.

• Jeśli powstanie sytuacja nieopisana w tej instrukcji, zwróć się o pomoc na infolinię serwisową
producenta.

Bezpieczna praca z urządzeniem:

W trakcie pracy urządzenia pamiętaj że niektóre elementy pompy nagrzewają sie. Niebezpieczeństwo

poparzenia!

Przestrzegaj przepisów dotyczących ochrony przed hałasem i przepisów lokalnych. Możliwość

eksploatacji urządzenia w określone dni (np. w niedziele i święta), w ok reślonych porach dnia (w porze
obiadowej, w czasie ciszy nocnej) oraz w określonych obszarach (np. kurortach lub klinikach) jest ograniczona.

• Pracuj wyłącznie w świetle dziennym lub przy bardzo dobrym sztucznym oświetleniu.

• Nie uruchamiaj urządzenia przy silnym wietrze, gdy jest słaba widoczność, bardzo wysokie lub bardzo

niskie temperatury.

• Nigdy nie uruchamiaj urządzenia w zamkniętych lub źle przewietrzanych pomieszczeniach;
niebezpieczeństwo zatrucia – spaliny zawierają szkodliwy tlenek węgla.

• Do pracy przy pompie miej suche dłonie, bez śladów zabrudzeń paliwem lub olejem.

• Nie korzystaj z urządzenia w przypadku zmęczenia, osłabionej koncentracji, gdy jesteś pod wpływem

alkoholu, leków lub innych środków odurza jących. Pracuj z rozsądkiem, rób przerwy. Chwila nieuwagi
może być przyczyną poważnego wypadku.

• Nigdy nie zostawiaj pompy w miejscu pracy bez nadzoru.

UWAGA! Zatrzymaj silnik za każdym razem gdy pozostawiasz pom pę. Podczas przerw w pracy

pozostaw urządzenie w taki sposób, aby nie stanowiło dla nikogo zagrożenia.

• Nie przechylaj urządzenia w trakcie uruchamiania.

• Nie podnoś ani transportuj urządzenia w czasie, gdy silnik pracuje.

• Nie uruchamiaj silnika stojąc przed otworem wylotowym.

• Uruchamiaj i gaś silnik zgodnie z z asadami podanymi w niniejszej instrukcji i tylko stojąc w bezpiecznej

odległości od wylotu spalin.

• Nie pracuj gdy pompa jest niekompletna, uszkodzona lub przebudowana bez zgody producenta. Przed
użyciem s prawdź, czy wszystkie węże są dobrze podłączone.

• Nie przeciążaj urządzeni a. Pracuj tylko w podanym przedziale mocy, nie zmieniaj ustawień regulatora
przy silniku.

• Nie pal tytoniu podcz as pracy oraz na obszarze, na którym dolewasz paliwo lub przechowujesz paliwo,
czy samo urządzenie. Wyeliminuj wszystkie źródła iskier lub płomieni, takie jak np. ognisko, czy inna
praca, która powoduje iskrzenie.

• Uważnie obchodź się z paliwem; rozlane posprzątaj.

• Nie pracuj w pobliżu palnych cieczy i gazów - niebezpieczeństwo pożaru lub wybuchu.

• Nie pracuj w pobliżu wysypisk, kanałów czy wałów - możesz stracić równowagę i spaść.

• Podczas pracy ciągle zwracaj uwagę na wystarczającą wymianę powietrza – zagrożenie dla życia

wskutek zatrucia!

11

• W razie wystąpienia mdłości, bólu czy zawrotów głowy, zakłóceń widzenia, słuchu lub spadku
koncentracji, natychmiast przerwij pracę; symptomy mogą oznaczać zatrucie wysoką koncentracją
spalin – niebezpieczeństwo wypadku!

• Silnik i tłumik nagrzewają się podczas pracy i może spowodować poparzenia - nie dotykaj ich.

• Uważaj, aby podczas pracy gorący strumień spalin nie został skierowany na materiały

łatwopalne (np. suchą trawę, liście, korę, czy paliwo). Nie dotykaj takich materiałów rozgrzaną
powierzchnią tłumika – niebezpieczeństwo pożaru!

• Pracuj w zakresie zasięgu ramion. Przez cały czas utrzymuj równowagę i stabilną postawę ciała.

• Jeśli urządzenie zacznie wibrować w nienormalny sposób, zatrzymaj s ilnik, ustaw wyłącznik zapłonu

na OFF, zdejmij nasadkę ze świecy zapłonowej i szybko poszukaj przyczyny. Wibracje są
ostrzeżeniem przed problemem.

• Zawsze zgaś silnik, ustaw wyłącznik zapłonu na OFF i zdejmij nasadkę ze świecy zapłonowej:

- gdy oddal asz się od pompy;

- jeżeli urządzenie j est nieużywane;

- przed rozpoczęciem jakichkolwiek prac przy pompie w przypadku wystąpienia nieszczelności w

układzie wodnym;

- przed sprawdzaniem, czyszczeniem i przechowywaniem;

- jeżeli w trakcie pracy urząd zenie natrafia na ciało obce lub pojawiają się anormalne wibracje. W

takim przypadku sprawdź urządzenie pod kątem uszkodzeń lub ewentualnie napraw.

• Jeśli powstanie sytuacja nieopisana w tym podręczniku zwróć się o pomoc na infolinię serwisową
producenta.

Bezpieczna konserwacja i przechowywanie

• Nie podejmuj samodzielnych prób naprawiania urządzenia, o ile nie posiadasz właściwego
przygotowania zawodowego w tym zakresie. Wszystkie prace, które nie są podane w tej instrukcji,
powinien prz eprowadzić autoryzowany serwis upoważniony przez dealera.

• Przechowuj urządzenie w bezpiecznym, suchym miejscu, poza zasięgiem dzieci.

• Dbaj o urządzenie. Utrz ymuj je tak, aby zawsze było czyste. Przestrzegaj instrukcji konserwacyjnych.

• Dbaj o urządzenie. Pilnuj, aby uchwyty były suche, czyste i nie były zanieczyszczone olejem ani

smarem. Tłuste, zabrudzone olejem uchwyty są śliskie i prowadzą do utraty kontroli nad urządzeniem.

• Wymień uszkodzony tłumik.

• Ze względów bezpieczeństwa zużyte i uszkodzone części bezzwłocznie wymieniaj.

• Sprawdź, czy wszystkie nakrętki, śr uby, trzpienie były dobrz e dokręcone oraz czy urządzenie jest

kompletne i nieuszkodzone. Pamiętaj o sprawdzeniu przewodów. Przed użyciem zleć naprawę
uszkodzonych części.

• Usuń klucze regulacyjne i inne narzędzia przed uruchomieniem maszyny. Pozostawione narzędzie
może spowodować obrażenia ciała.

• Nie zmieniaj ustawień silnika, nie reguluj obrotów silnika. Nadmierne obroty są niebezpieczne dla
silnika. Nie reguluj dźwigni gazu podczas pracy silnika.

• Używaj wyłącznie oryginalnych części zamiennych i części wyposażenia, które zostały dostarczone
i/lub są zalecone przez producenta. Użycie innych części zamiennych prowadzi do utraty roszczeń z
tytułu gwarancji.

12

4.4 Wsk azówki bezpieczeństwa dotyczące paliwa

Silniki spalinowe charakteryzują się wyjątkowym zagrożeniem podczas pracy i tankowania. Przeczytaj

ostrzeżenia i postępuj zgodnie z wytycznymi w instrukcji obsługi silnika i wytycznymi dotyczącymi
bezpieczeństwa. Nieprzestrzegan ie ostrzeżeń i norm bezpieczeństwa może spowodować poważne obrażenia
lub śmierć.

• Ostrożnie obchodź się z benzyną. Jest wysoce łatwopalna, a opary mogą być wybuchowe.

• Utrzymuj silnik w czystości, aby zminimalizować ryzyko pożaru.

• Używaj wyłącznie atestowanych pojemników na benzynę.

• Uzupełniaj paliwo na wolnym powietrzu z dala od źródeł ognia.

• Nie pal tytoniu w trakcie uzupełniania paliwa, w pobliżu paliwa i podczas pracy urządzeniem.

• Wlewaj paliwo przed uruc homieniem silnika. Nigdy nie odk ręcaj korka zbiornika paliwa i nie uzupełniaj

paliwa podczas pracy silnika, ani gdy silnik jest jeszcze gorący. Zgaś silnik i odczekaj przynajmniej 2
minuty zanim dolejesz paliwo!

• Po dolaniu paliwa do zbiornika dobrze dokręć korek paliwa i powycieraj rozlane paliwo, przesuń
urządzenie w inne miejsce przed uruchomieniem silnika. Przeprowadź inspekcję przewodów i
zbiornika paliwa.

• Przechowuj paliwo w miejscu niedostępnym dla dzieci. Nie trzymaj paliwa, ani pompy w
pomieszczeniach, gdzie jest otwarty ogień lub iskry, np. gazowy podgrzewacz do wody, grzejnik, piec.

• Nie uruchamiaj silnika w zamkniętym pomieszczeniu.

• Nie wdychaj oparów paliwa.

Twoja odpowiedzialność: Ogranicz użytkowan ie tego urządzenia do osób, które przeczytały,

zrozumiały i będą się stosować do ostrzeżeń i zaleceń zawartych w tej instrukcji.

5. Przygotowanie do uruchomienia

Sprawdź, czy masz wszystkie potrzebne części. Włącz urządzenie dopiero wtedy, gdy pompa jest

zmontowana.

5.1 Podłączenie dopływu

Podłącz dopływ wody za pomocą węża gumowego o średnicy 25 mm ze wzmocnieniem, umocowanego za
pomocą opasek zaciskowych (Rys. 2, poz. 3) na króćcu ssącym (Rys. 2, poz. 1).

13

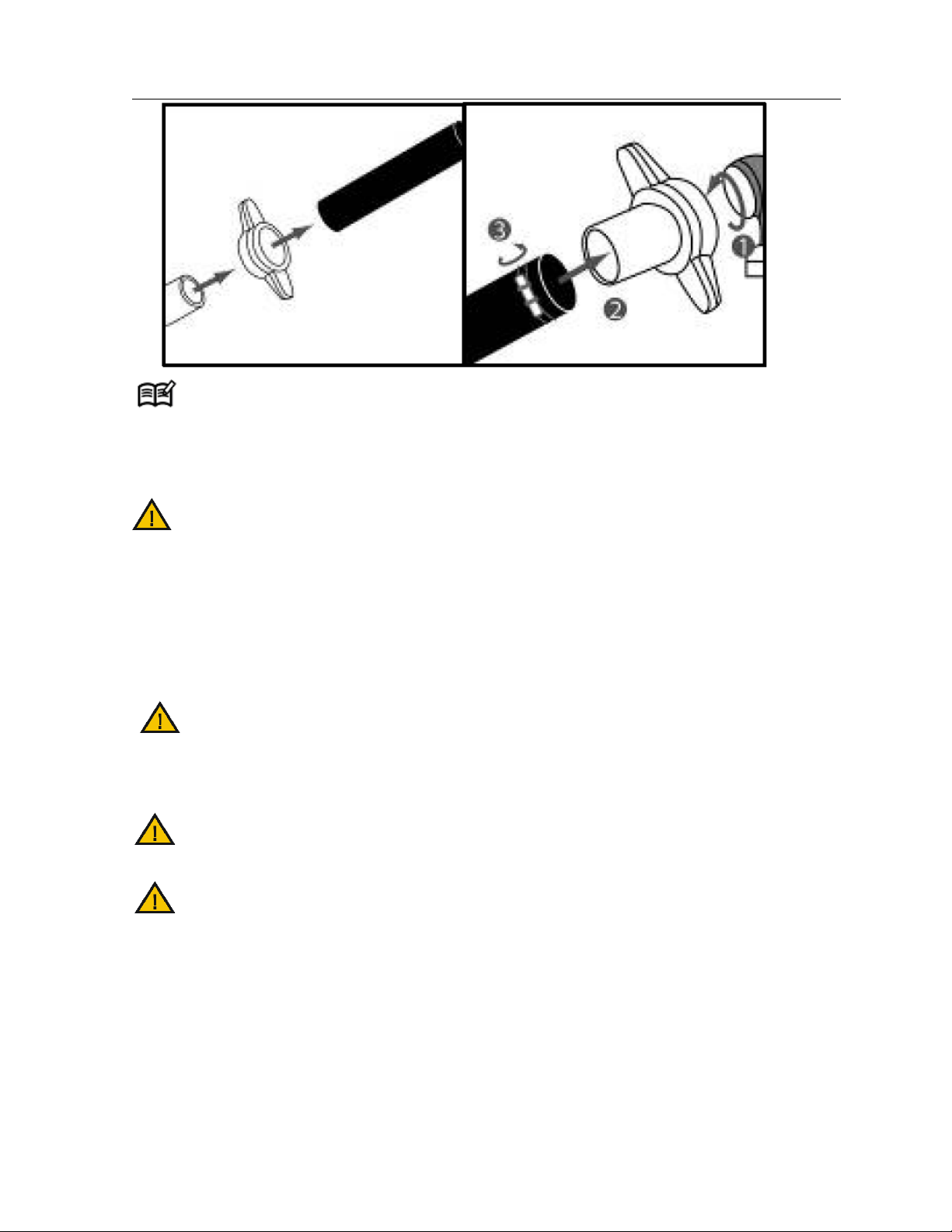

Rys. 2

Aby uzyskać optymalną pracę pompy wąż wlotowy (ssący) nie powin ien posiadać żadnych zgięć, a

jego długość nie powinna być dłuższa niż to konieczne. Powinien również być tak blisko wody jak to możliwe.
Czas przepompowywania wody jest proporcjonalny do długości użytego węża wlotowego.
Średnica węża wynosi 25 mm.

Przed pompowaniem wody podłącz filtr (Rys. 2, poz. 2) aby uniknąć przepływu wody z
zanieczyszczeniami, które mogą uszkodzić urządzenie. Nieszczelne podłączenie węża spowoduje wolniejszy
przepływ wody.

5.2 Podłączenie odpływu

Podłącz odpływ za pomocą węża gumowego tłoczącego , umocowanego za pomocą opasek zaciskowych na
króćcu tłoczącym. Większa średnica węża jest bardziej efektywna od mniejszych, które mogą hamo wać
przepływ wy pompowywanej wody. Optymalna średnica dla tej pompy wynosi 25 mm.

UWAGA

Solidnie zamocuj wąż aby uniknąć rozlania wody w miejscu do tego nieprzeznaczonym.

5.3 Paliwo

Pompa dostarczana jest z pustym zbiornikiem paliwa.

Pojemność zbiornika paliwa wynosi 0,7L

Paliwo j est wysoce łatwopalne i należy przedsięwziąć szczególne środki ostrożności podczas pracy i

obchodzenia się z paliwem. Paliwo powinno być przechowywane tylko w atestowanych pojemnikach. Nigdy
nie kupuj, ani nie przechowuj paliwa starszego niż 30-sto dniowe. Benzyna bezołowiowa może się
przeterminować i stać się bezużyteczna po przechowywaniu i nieużywaniu dłuższym niż 30 dni, nawet
przechowywana w szczelnym pojemniku. Stara mieszanka może zapchać gaźnik i uszkodz ić s ilnik. Przel ej

pozostałą mieszankę do szczelnego kanistra i przechowuj w ciemnym i chłodnym miejscu.

- Paliwo jest substancją łatwopalną. W czasie pracy i przy obchodzeniu się z paliwem nie wolno palić

papierosów. Unikaj miejsc gdzie istnieje ryzyko zapłonu od iskry.

- Powycieraj dokładnie porozlewane paliwo zanim uruchomisz k osę. Nie uruchamiaj urządzenia w miejscu

tankowania.

- Przed uzupełnieniem zbiornika wyłącz silnik i poczekaj, aż trochę ostygnie.

14

- Unikaj otwartego ognia w miejscu przechowywania paliwa.

Pompa została wyposażona w silnik dwusuwowy. Nie używaj samej benzyny ani oleju do silników

4-suwowych. Zbiornik paliwa może być napełniany tylko prawidłową mieszanką świeżej benzyny bezołowiowej
i 100% oleju syntetycznego do silników dwusuwowych.

Bardzo ważne jest przygotowanie prawidłowej mieszanki (w odpowiednim pojemniku):

Świeża benz yna bezołowiowa PB95- 25 :1 (4%) 100% olej syntetyczny do silników dwusuwowych

Napełnianie zbiornika paliwa

Poniższe procedury muszą być przeprowadzone przed uruchomieniem silnika. Nie próbuj poniższych

operacji prz y włączonym silniku!
Sprawdź następujące punkty przed wlaniem paliwa do zbiornika:

1. Nie wlewaj paliwa w pomieszczeniach zamkniętych i słabo wentylowanych obszarach.

2. Opary paliwa są wysoce łatwopalne i niebezpieczne.

3. Podczas wlewania paliwa do zbiornika nie pal papierosów! Podczas pracy również!

4. Silnik nagrzewa się podczas pracy. Przed wlaniem paliwa pocz ekaj 2-3 minuty.

5. Nie odkręcaj korka póki s ilnik jest jeszcze gorący.

6. Ułóż urządzenie na powierzchni i wytrzyj korek zbiornika paliwa z nieczystości.

Jeżeli spełnione są wyżej wymienione punk ty możesz wlewać paliwo do zbiornika. Aby to zrobić:

1. Potrząśnij dokładnie pojemnikiem, by mieszanka się dobrze zmieszała.

2. Powoli odkręć korek zbiornika mieszanki paliwa (Rys, poz. 10).

3. Używając czystego lejka, wlej powoli mieszankę do zbiornika.

4. Nie napełniaj zbiornika do końca. Zawsze zostawiaj lukę ok. 13mm od góry wlewu na rozprężanie paliwa.

5. Uważaj by nie porozlewać mieszanki, jeśli tak się stanie powycieraj wszystko czystą szmatką.

6. Silnik uruchamiaj przynajmniej 3m od miejsca tankowania, by zminimalizować ryzyko pożaru i oparzeń.

Zwróć uwagę, gdzie znajduje się wylot spalin i uważaj na niego, gdy jest gorący. Nie dotykaj go!

5.4 Sprawdzanie filtra powietrza

Zdemontuj pokrywę filtra (Rys. 1, poz. 11). Sprawdź elementy filtra i jeśli są one zabrudzone wyczyść je (opis
znajduje się w pkt 7.2 ninie jszej instrukcji).

Nie uruchamiaj silnika bez założonego filtra powietrza! Może to spowodować dostanie się

zanieczyszczeń do wnętrza silnika, co w efekci e spowoduje jego uszk odz enie.

5.5 Sprawdzanie poziomu wody chłodzącej

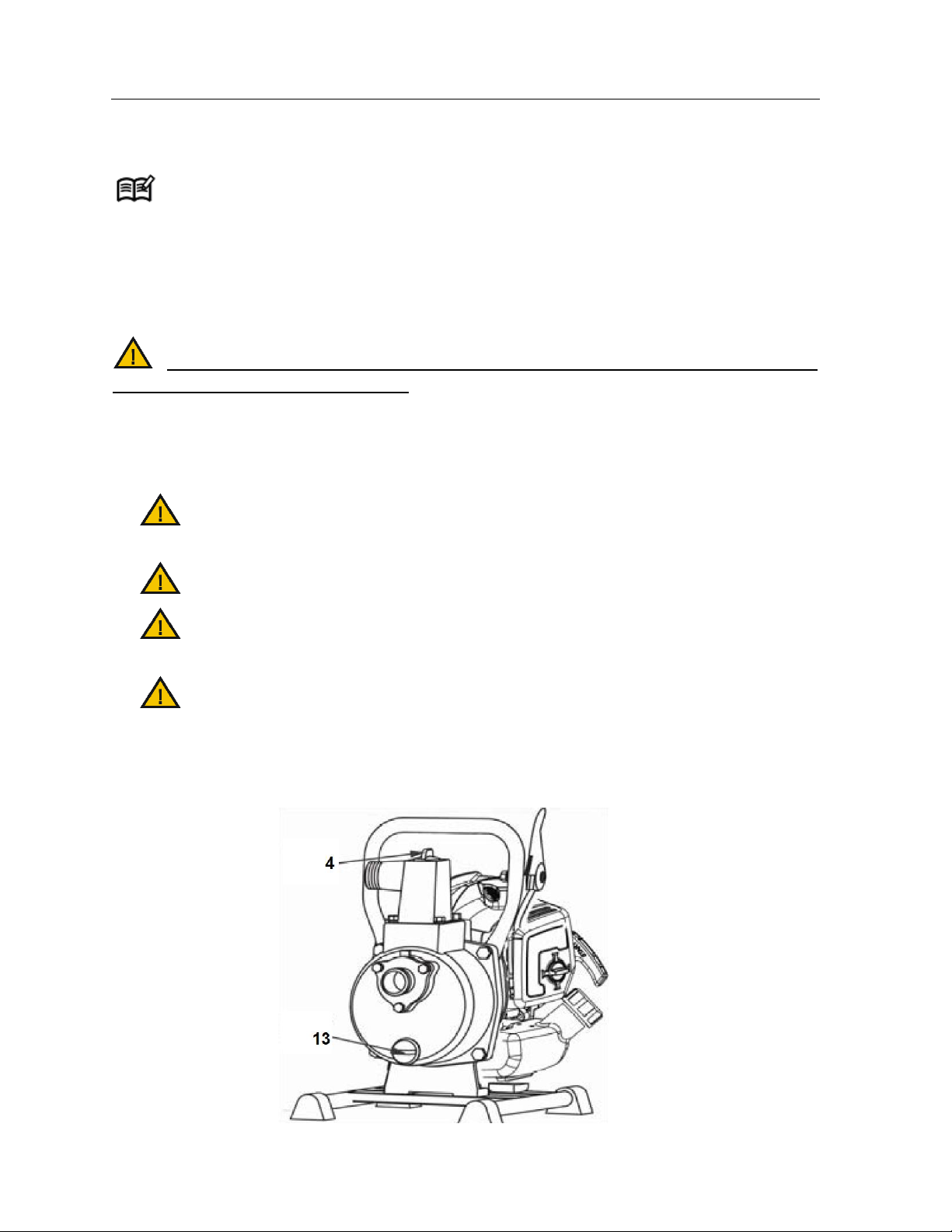

Przed rozpoczęciem pracy pompa musi być napełniona wodą. W tym celu odkręć korek zalewowy pompy (Rys.
1, poz. 4) i wlej wodę do pompy aż woda się przeleje. Następnie dobrze dokręć korek.

Sprawdź dokręcenie korka zalewowego, wąż ssący i inne łączenia. Sprawdź c zy węże są prawidłowo

zamocowane i czy są w dobrym stanie. Jeśli zostawisz luźne to powietrze dostanie się do pompy i sprawi że
pompa nie będzie pr acowała wydajnie.

15

Nie uruchamiaj pompy b ez uprzedniego wlania wody, ponieważ spowoduje to przegrzanie się

pompy. Jeśli urządzenie jest uruchomione, ale nie pompuje wody zgaś silnik i po jego ochłodzeniu
uzupełnij wodę uprzednio odkręcając korek.

6. Praca z urządzeniem

6.1 Przed uruchomieniem

Nie uruchamiaj urz ądz enia niekompletnego czy nieprawidłowo złożonego.

1. Sprawdź każdą c zęść, taką jak korek wlewu paliwa, śruby, nak rętki. Jeżeli są luźne dokręć.

2. Upewnij się, że wlot i wylot powietrza chłodzącego nie są zatkane brudem lub kurzem.

Zatkany kanał powietrza przegrzeje chłodzony powietrzem silnik podczas pracy.

3. Sprawdź filtr powietrza. Jeśli jest zanieczyszczony wy czyść go. Jeżeli jest poplamiony, udaj się do

autoryzowanego serwisu w celu regulacji poziomu podawania mieszanki.

4. Sprawdź świecę zapłonową. Jeśli jest zanieczyszczona wyczyść ją. Wyreguluj szczelinę świecy

zapłonowej (opis znajduje się w pkt 7.3 n iniejszej instrukcji).

5. Sprawdź poziom mieszanki paliwa w zbiorniku (opis znajduje się w pkt 5.3 niniejszej instrukcji).

6. Umieść pompę w płaskim podłożu, w pobliżu źródła wody.

7. Napełnij wąż ssący i pompę wodą (opis znajduje się w pkt 5.5 niniejszej ins trukcji) i spraw dź dokręcenie

korka zalewowego. Nigdy nie uruc hamiaj pompy bez napełnienia jej wodą.

6.2 Uruchomienie

1. Napełnij wąż s sący i pompę wodą.

2. Wyłącznik zapłonu (Rys. 1, poz. 7) przestaw z pozycji OFF na ON.

3. Włącz ssanie ustawiając dźwignię ssania (Rys. 1, poz. 12) w pozycję zamkniętą .

Ciepły silnik uruchamiaj w położeniu dźwigni ssania otwartego. Nie wykorzystujesz wtedy „ssania”.
Zimny silnik uruchamiaj w położeniu dźwigni ss ania zamkniętego.

4. Dźwignię gazu (Rys. 1, poz. 8) przesuń w kierunku „zająca” - około 1/3 mocy.

5. Powoli pociągnij za uchwyt linki rozrusznika (Rys. 1, poz. 9) do wyczucia oporu, a następnie mocno

pociągnij dźwignię.

Po uruchomieniu się silnika powoli odprowadź linkę, nigdy nie puszczaj jej gwałtownie, bo może dojść

do uszkodzenia rozrusznika.

Jeśli uruchamiasz z imny silnik powtórz operację 2-3 razy, gdy silnik nie uruchomi się za pierwszym

razem. Jeśli jest zimno pozwól by silnik rozgrzewał się kilka minut, zanim rozpoczniesz dalszą pracę.

6. Powoli przesuwaj dźwignię regulacji gazu (Rys. 1, poz. 8) w kierunku pozycji niskich obrotów.

7. Po uruchomieniu silnika dźwignie ssania przesuń d o pozycji otwartej .

Po uruchomieniu silnika sprawdź, czy woda w wężu ssącym podnosi się i wyreguluj ilość zasy sanej

16

wody, otwierając dźwignię gazu.
Pompa może początkowo nie zasysać wody, jeśli zawór po stronie tłocznej jest zapchany l ub wąż jest za długi.

Jeżeli urządzenie wydaje jakieś niepokojące dźwięki – skontaktuj się ze sprzedawcą, bądź z serwisem

producenta. J eśli nie obserwujesz takich hałasów – urządzenie jest gotowe do pracy.

6.3 Wyłączanie pompy

1. Przestaw dźwignię regulacji gazu w pozycję niskich obrotów . Pozwól silnikowi popracować 2-3 min.

2. Przestaw główny wyłącznik pompy w pozycję OFF.

W nagłych przypadkach gdy należy szybko wyłączyć pompę przestaw wyłącznik zapłonu

(główny wyłącznik po mpy) do pozycji OFF.

Nagłe zatrzymanie silnika podczas pracy z dużą prędkością może powodować problemy z silnikiem, dlatego
unikaj takiego zatrzymywania, z wyjątkiem przypadków awaryjnych.

6.4 Wsk azówki dotyczące pracy urządzenia

1. Jeśli wyjście pompy zatka się a pompa nadal pracuje niezwłocznie zgaś silnik. Zdejmij nasadkę ze
świecy zapłonowej, ustaw wyłącznik zapłonu na OFF i sprawdź co jest przyczyną problemu.

2. Nigdy nie próbuj obracać w irnika gdy pompa ma założoną nasadkę świecy zapłonowej.

3. Jeśli paliwo zalało silnik, ustaw wyłącznik zapłonu na OFF i całkowicie otwórz dźwignię gazu i
dźwignię ssania. Nas tępnie pociągnij za uchwytu linki rozrusznika.

4. Jeżeli podczas pracy zabraknie wody, natychmiast zatrzymaj silnik. Uruchomienie pompy bez wody
znacznie się skróci żywotność silnika i pompy. Nigdy nie uruchamia j pompy bez wody.

5. Gdy pompa jest używana zimą, odkręć korek zalewowy (Rys.3, poz. 4) i korek s pustowy (Rys.3, poz. 13)

i spuścić wodę po zatrzymaniu maszyny. To pozwoli zapobiec uszkodzeniu pompy przez zamarznięciem
wody.

Rys. 3

6. Uruchamiaj nową lub nowo konserwowaną maszynę z małą prędkością i niskim obciążeniem przez

17

pierwsze 20 godzin.

7. Czyszczenie, konserwacja, przechowywanie i zamawianie części

zamiennych

Przed wykonaniem prac konserwacyjnych i czyszczeniem bądź przech owywaniem zdejmij nasadkę ze

świecy zapłonowej i ustaw wyłącznik zapłonu na OFF. Jeśli czynności związane z konserwacją muszą
odbywać się przy uruchomionym silniku czyń to na zewnątrz lub w dobrze wenty lowanym pomieszczeniu.

Zleć prace, które nie są opisane w tej instrukcji, upoważnionej placówce serwisowej.

Regularnie oczys zczaj i konserwuj urządzenie. Zapewni to jego sprawność i długą żywotność eksploatacyjną.

7.1 Czy szczenie i konserwacja

• Utrzymuj urządzenie w czystości. Po każdym użyciu oczyść urządzenie (usuń m.in. kurz i brud) czystą
wodą.

• Przy użyciu czystego strumienia wody usuwaj włoski i włókna, które mogą się osadzać w obudowie po mpy.

• Przepłukuj regularnie układ zasysania czystą wodą.

• Po użyciu i przed każdym użyciem sprawdź urządzenie pod kątem widocznych usterek, takich jak

nieprzytwierdzone lub uszkodzone części. Regularnie sprawdzaj dokręcenie wszystk ich śrub i wkrętów.
Zużyte bądź źle dokręcone nakrętki mogą spowodować bardzo niebezpieczne uszkodzenia silnika bądź
obudowy. Elementy zużyte lub uszkodzone wymień na nowe, jeśli zachodzi taka potrzeba.

• Sprawdź silnik, aby potwierdzić, że nie ma wycieków paliwa. Nie przechowuj urządzenia z pełnym
zbiornikiem paliwa w pomieszczeniu zamkniętym gdzie opary paliwa mogą stanowić niebezpieczeństwo
w połączeniu z iskrą bądź płomieniem. Niech silnik ostygnie zanim schowasz pompę w miejsce
przechowywania.

• Po skończonej pracy, pamiętaj, aby wyczyścić wnętrze pompy czystą wodą a potem aby spuścić wodę z
wnętrza pompy i g umowych węży.

• Jeśli chcesz spuścić paliwo, zrób to przed zimą, na zewnątrz.

• Konserwacji i napraw urządzenia powinny wykonywać osoby z odpowiednim przygotowaniem.

7.2 Filtr powietrza

Zanieczyszczony filtr będzie przepuszczał mniejszą ilość powietrza do gaźnika. Aby zapewnić prawidłowe
działanie gaźnika systematycznie czyść filtr powietrza (nie rz adziej niż co 50rbh). Jeżeli pompa jest używana
w zabrudzonym środowisku filtr czyść częściej. Do czyszczenia filtra nie używaj środków łatwopalnych.

1. Zdemontuj pokrywę filtra (Rys. 1, poz. 11). Wyjmij filtr.

2. Wyczyścić element filtr za pomocą środków niepalnych. Filtr gąbkowy wyczyść detergentem i wysusz. Po

wyschnięciu delikatnie nasącz olejem silnikowym i wyciśnij nadmiar oleju.
Do czyszczenia n ie uży waj szczotek.

3. Po wyczyszczeniu filtra zamocuj go z powrotem.

Nigdy nie uruch amiaj silnika bez zainstalowanego wkładu filtra powietrza.

7.3 Świeca zapło nowa

Aby praca silnika przebiegała normalnie świeca powinna posiadać odpowiednią szczelinę oraz nie powinno

18

na niej być osadu węglowego. (Inspekcję przeprowadzaj nie rzadziej niż co 40rbh)

1. Gdy silnik jest zimny zdejmij nasadkę świecy.

Rys. 5

2. Kluczem nasadowym wykręć świecę.

3. Dokładnie obejrzyj świecę. Świecę oczyść szczotką. Wymień ją, jeśli ma znaki zużycia lub jeśli
pierścień izolacyjny jest uszkodzony.

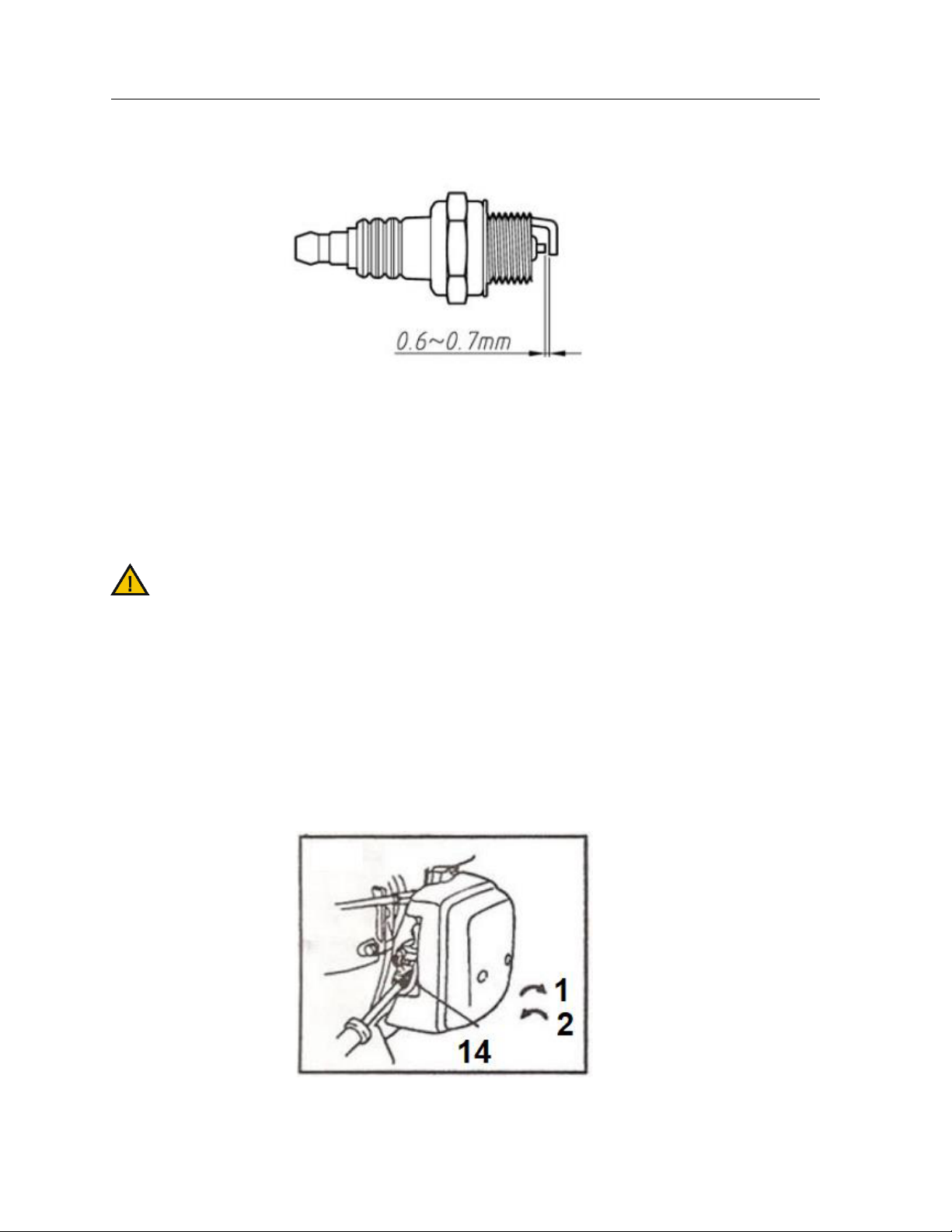

4. Sprawdź czy świeca posiada odpowiednią szc zelinę (0,6-0,7mm). Za pomocą szczelinomierza ustaw
szczelinę.

5. Zamontuj ponownie świecę uważając, by nie dokręcić jej zbyt mocno.

Upewnij się, że świeca jest właściwie dokręcona. Niewłaściwe dokręcenie świecy może spowodować
przegrzanie silnika i jeg o uszkodzenie.
Rekomendowana świeca to F6TC.

7.4 Śruba regulacji biegu jałowego

Bieg jałowy powinien zostać wyregulowany pięć minut po uruchomieniu silnika.
Nieprawidłowo wyregulowany gaźnik może uszkodzić urządzenie. Jeśli silnik pracuje nieprawidłowo po
regulacji gaźnika skontaktuj się z najbliższym autoryzowanym serwisem.
Obroty na biegu jałowym są fabrycznie ustawiane przez nas, ale w razie potrzeby dostosuj je.
Obracając śrubę regulacji biegu jałowego (Rys. 6, poz. 14), zgodnie z ruchem wskazówek zegara (Rys. 6, poz.

1), zwiększasz obroty silnika. Jeśli przekręcisz ją w lewo (Rys. 6, poz. 2) obroty zmniejszą się.

Rys. 6

7.5 Ro zkręcanie – skręcanie

19

W przypadku wystąpienia konieczności rozmontowania pompy postępuj zgodnie z poniższymi wytycznymi

1. Poluzuj śrubę i wyjmij kolejno uchwyt i obudowę pompy.

Zapamiętaj umiejscowienie spiralnej osłony w obudowie pompy aby móc ja potem na nowo umieścić.

2. Śruba wirnika powinna być zamontowana tak aby obr acała się zgodnie z ruchem wskazówek zegara.
Zamontowanie go w odwrotnym kierunku uszkodzi wirnik.

Zadbaj o to, aby nie zgubić podkładk i regulacyjnej znajdującej się między wirnikiem i wałem.

Montaż przeprowadź zgodnie z następującymi wytycznymi

1. W przypadku wymiany wirnika i osłony spiralnej wyreguluj szczelinę na 0,8 mm przez dodanie lub
usunięcie podkładki regulacyjnej.

2. Momenty dokręcenia śrub w pompie znajdują się w poniższej tabeli.

Śruba Moment dokręcania (Nm)
Śruba M5 2,5  3,5
Śruba M6 4  6
Śruba M8 9  11

M6 Śruba z gniazdem 9  11

Nie rozkręcaj w żaden sposób silnika. W razie potrzeby sk ontaktuj się z naszym lokalnym

autoryzowanym serwisem lub dealerem.

7.6 Przechowywanie i transport

Aby uniknąć pożaru, przed transportem i przechowywaniem pompy upewnij się czy silnik jest

wystarczająco ochłodzony. Przed transportem pompy ustaw wyłącznik zapłonu na OFF, zdejmij nasadkę
świecy zapłonowej i ustaw ssanie w pozycję zamkniętą. Ustaw urządzenie w stabilnej pozyc ji aby uniknąć
rozlania p aliwa.

1. Upewnij się, czy pomieszczenie, w którym zamierzasz przechowy wać pompę jest czyste, suche i nie ma
w nim kurzu. Pompę przechowuj ją z dala od zaniecz yszczeń i źródeł ognia, w dobrze wentylowanym
pomieszczeniu.

2. Pompa może się zapchać jeśli była używana do przepompowywania wody brudnej np. zawierającej piasek,
ziemię itp. Osady i pozostałości mogą utrudniać uruchamianie pompy. Przed rozpoczęciem
przechowywania pompy przepompuj pompę czystą wodą aby wyczyścić wnętrze pompy. Po takim
czyszczeniu pamiętaj aby pozbyć się wody znajdującej się w pompie.

3. Jeżeli nie pozbędziesz się wody gdy w zimie jest bardzo zimno, pompa może ulec uszkodzeniu z powodu
zamarznięcia wody, która będzie znajdowała się we wnętrzu pompy.

4. Opróżnij zbiornik paliwa. W tym celu: otwórz ssanie, otwórz odpływ paliwa aby pozbyć s ię paliwa, zamknij
ssanie, ustaw wyłącznik zapłonu na OFF.

5. Wykręć świecę i nalej niewielką ilość oleju silnikowego do cylindra, kilkakrotnie uruchom silnik, nas tępnie
wkręć świecę.

6. Włóż pompę do oryginalnego bądź zastępczego kartonu. Przechowywanie pompy pod plandeką,
nylonowym workiem czy podobną osłoną nie jest zalecane; może się pod nią zbierać wilgoć, która będzie

20

powodować rdzewienie pompy.

7.7 Zamawianie części zamiennych

Przy zamawianiu części zamiennych podaj następujące dane pompy z tabliczki znamionowej, umieszczonej
na obudowie:

• Typ urządzenia

• Numer artykułu

• Numer identyfikacyjny

W celu przyspieszenia realizacji zamówienia podaj numer części zamiennej, którą potrzebujesz. Możesz
również dosłać zdjęcie uszkodzonego elementu na adres mailowy pro duc enta: [email protected] – ułatwi to
jednoznaczną identyfikację zwłaszcza w przypadku nieznajomości numeru części.
Zamówienia części możesz dokonać również w autoryzowanych punktach serwisowych, których wykaz
znajdziesz na stronie internetowej producenta: www.krysiak.pl

UŻYWAJ TYLKO ORYGINALNYCH CZĘŚCI ZAMIENNYCH.

Części zamienne złej jakości mogą uszkodzić pompę i skrócić jej żywotność.

Producent nie ponosi odpowiedzialności za szkody wywołane przez urządzenie, jeżeli zostaną one wywołane
z powodu nieprawidłowo wykonanej samodzielnej naprawy, zastosowania nieoryginalnych części zamiennych,
względnie zastosowania urządzenia niezgodnie z jego przeznaczeniem.

8. Plan wyszukiwania usterek

Nigdy nie podejmuj się roz biórki pompy. W razie k onieczności sprawdzenia i naprawy dokona autoryzowany
serwis (w porozumieniu ze sprzedawcą).

Problem Przyczyna Usuwanie

Silnik nie uruchamia się

Świeca nie

wytwarza
iskry

Świeca zapłonowa Zalana świeca Wysusz świecę

Osad na świecy Oczyść świecę
Niewłaściwa szczelina na
świecy

Wyreguluj sz czelinę

Wypalona świeca Wymień świecę
Uszkodzona izolacja Wymień świecę

Iskrownik Złącze odczepione lub

uszkodzone

Dokręć lub wymień

Uszkodzona izolacja cewki Wymień
Za duża przerwa miedzy
wirnikiem a cewką

Ustaw odstęp na 0,4mm

Prawidłowa
praca świecy
zapłonowej

Prawidłowa kompresja i
pobór paliwa prawidłowy.

Paliwo pobierane w za dużej
ilości.

Zredukuj pobór pa li wa.

Zanieczyszczona mieszanka
paliwa (brud/ woda)

Zmień mieszankę paliwa.

Nieprawidłowa
kompresja. Pobór paliwa

Cylinder albo pierścienie
tłokowe zużyte lub

Wymień.

21

prawidłowy uszkodzone
Nie zapala Nie ma mieszanki w zbiorniku Uzupełnij zbiornik

Wyłącznik zapłonu zamknięty
(na OFF)

Ustaw wyłącznik zapłonu na

ON
Otwór powietrzny zbiornika
zatkany

Wyczyść

Problem Przyczyna Usuwanie

Silnik nie ma mocy
Współczynnik kompresji jest
odpowiedni ale nie ma zapłonu.

Do przewodów paliwa dostaje się
powietrze

Uszczelnij przewody paliwowe

Dostało się powietrze do gaźnika Zmień uszczelnienie i dokręć
Mieszanka paliwa zawiera wodę Zmień mieszankę paliwa
Zapchany filtr Wyczyść
Tłumik/ cylinder zatkane złogami
węgla

Wyczyść

Silnik przegrzewa się Źle wyregulowany gaźnik Wyreguluj

Cylinder zanieczyszczony
węglem

Wyczyść

Silnik głośny/ stuka Niewłaściwe paliwo (stare) Wymień mieszankę paliwa

Komora spalania
zanieczyszczona

Wyczyść

Części zużyte alb o zniszczone Sprawdź i wymień

Problem Przyczyna Usuwanie

Silnik zatrzymuje się podc zas pracy

Silnik zatrzymuje się natychmiast Tłok uderza Zmień tłok

Świeca zapłonowa
zanieczyszczona albo za mała
szczelina

Wyczyść złogi na świecy albo
ustaw szczelinę

Zepsuty isk rownik Sprawdź i wymień

Silnik zatrzymuje się po czasie Mało mieszanki paliwa (kończy

się)

Uzupełnij zbiornik

Zapchany g aźnik Wyczyść
Woda w mieszance paliwa Wymień

Problem Przyczyna Usuwanie

Silnik ma problemy z zatrzymaniem

Silnik Cylinder i tłok przegrzewają się Wyczyść

Silnik zatrzymuje się po czas ie Przegrzewa się świeca Wyczyść świecę i ustaw odstęp

Uszkodzony włącznik zapłonu Sprawdź lub wymień

Problem Przyczyna Usuwanie

22

Problemy z pompowaniem

Nie zasysa wody Nie ma wody albo mało wody w

pompie

Uzupełnij wodę

Złącza uszczelniające
uszkodzone lub
połączenia poluzowane więc wąż
ssący zasysa powietrze

Wymień albo dokręć

Wąż zasysający uszkodzony Wymień wąż

Zawór po dłączony do
wylotu jest zamknięty lub źle
ustawiony

Sprawdź i wyreguluj

Niewłaściwa szc zelina między
wirnikiem a powierzchnią
przepływu

Wyreguluj

Obcy przedmiot zatyka pompę Wyczyść

Wylatująca woda jest w małej
ilości albo za niskie ciśnienie na
wylocie

Zatkany fi ltr na wlocie Wyczyść

Przewód zasysający zatkany Wyczyść

Obcy przedmiot zatyka pompę Wyczyść

Zużyty wirnik albo spirala
wewnątrz

Wymień

Wąż na wylocie umieszczony za
wysoko

Zmień ustawienie pompy

Nie można wyciągnąć uchwytu
linki rozrusznika

Wirnik i korpus zardzewiały Wyczyść

Pompa zatkana Wyczyść

Wyciek wody Uszczelki zużyte Wymień

O-ring uszczelniający wału pompy
uszkodzony

Wymień

9. Gwarancja

Na niniejsze urządzenie obowiązuje 24-miesięczna gwarancja. W ramach gwarancji gwarant zapewnia
kupującemu nieodpłatne usunięcie usterek w funkcjonowaniu urządzenia wynikających z jego wadliwości
konstrukcyjnych i materiałowych. Niektóre części konstrukcyjne ulegające normalnemu zużyciu oraz szkody
wywołane naturalnym z użyciem, przeciążeniem lub nieprawidłową obsługą, są wykluczone z zakresu
gwarancji. Warunkiem skorzystania ze świadczeń gwarancyjnych jest przestrzeganie podanych w instrukcji
obsługi wskazówek dotyczących oczyszczania, konserwacji i napraw urządzenia. Próby samo dzielnej
naprawy urządzenia względnie jego rozebranie albo otwarcie obudowy silnika przez osoby nieupoważnione,
powodują wygaśnięcie gwarancji.

Warunkiem skorzy stania ze świadczenia gwarancyjnego jest przekazanie nierozmontowanego urządzenia
wraz z dowodem zakupu naszemu centrum serwisowemu lub sprzedawcy. Wykonanie obowiązków

23

wynikających z gwarancji nastąpi w terminie 30 dni, licząc od dnia dostarczenia urządzenia przez Użytkownika.
W przypadku reklamacji gwarancyjnej lub zlecenia naprawy należy dostarczyć oczyszczone urządzenie wraz
z informacją o usterce pod adres naszego punktu serwisowego. W celu ustalenia ws kazówek dotyczących
nadania przesyłki należy skontaktować się z gwarantem.

Utylizację Twojego urządzenia przeprowadzimy bezpłatnie.
Naprawy nie objęte gwarancją można zlecać odpłatnie naszemu centrum serwisowemu.

10. Usuwanie odpadów i recycling

Każde gospodarstwo jest użytkownikiem maszyn i urządzeń, a co za tym idzie – potencjalnym wytwórcą
niebezpiecznego dla ludzi i środowiska odpadu, z tytułu obecności w tymże niebezpiecznych substancji,
mieszanin oraz części składowych. Z drugiej strony zużyty sprzęt to cenny materiał, z którego można odzyskać
surowce.

Użytkownik urządzenia zgodnie z przepisami o ochronie środowiska zobowiązany jest do prowadzenia
prawidłowej gospodarki odpadami zgodnie z przepisami krajowymi. Nie wyrzucaj urządzenia razem z
odpadami domowymi. Przekaż je, jego akcesoria i opakowanie do zgodnej z przepisami o ochronie środowiska
naturalnego utylizacji. Starannie opróżnij zbiornik oleju oraz paliwa, oddaj urządzenie w punkcie recyklingu –
użyte w produkcji elementy z tworzyw sztucznych i metalu można posegregować i poddać selektywnej
utylizacji. Nie wylewaj zużytego oleju i resztek paliwa do z lewu, ani do kanalizacji – oddaj go osobno w punkcie
recyklingu. Informacje o dostępnym systemie zbierania zużytego sprzętu można znaleźć u sprzedawcy oraz
w urzędzie mias ta/gminy.

Pamiętaj, że odpowiednie postępowanie ze zużytym sprzętem zapobiega negatywnym konsek wencjom dla
środowiska naturalnego i zdrowia ludzkiego!

W przypadku pytań zwróć się o poradę do Centrum Ser wisowego producenta.
Pamiętaj, że producent bezpłatnie przeprowadza utylizację przesłanych do niego zużytych i uszkodzonych
swoich urządzeń.

24

11. RYSUNEK ZŁOŻENIOWY NR 1
