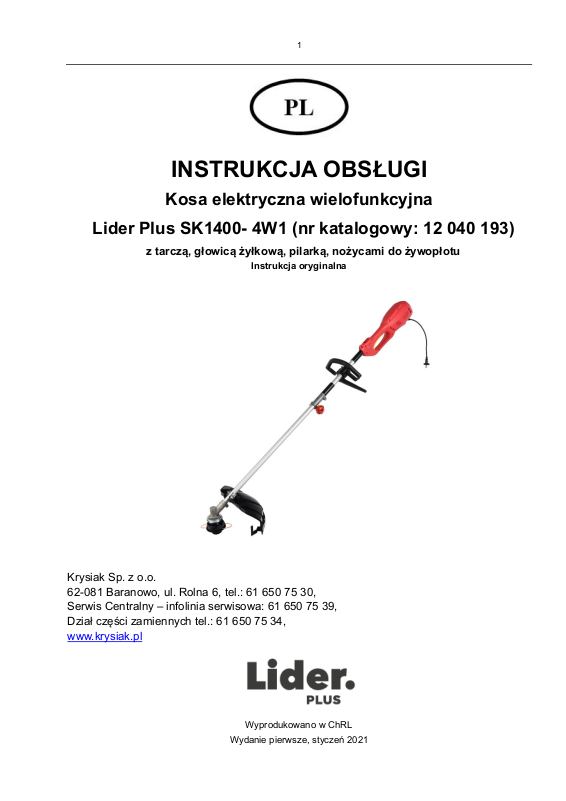

LIDER SK1400-4W1 User guide [pl]

1

INSTRUKCJA OBSŁUGI

Kosa elektryczna wielofunkcyjna

Lider Plus SK1400- 4W1 (nr katalogowy: 12 040 193)

z tarczą, głowicą żyłkową, pilarką, nożycami do żywopłotu

Instrukcja oryginalna

Krysiak Sp. z o.o.
62-081 Baranowo, ul. Rolna 6, tel.: [phone],
Serwis Centralny – infolinia serwisowa: 61 650 75 39,
Dział części zamiennych tel.: [phone],

www.krysiak.pl

Wyprodukowano w ChRL

Wydanie pierwsze, styczeń 2021

2

3

DEKLARACJA ZGODNOŚCI WE

Zgodnie z Rozporządzeniem Ministra Gospodarki z dnia 21 października 2008r. w sprawie zasadniczych
wymagań dla maszyn (Dz. U. Nr 199, poz. 1228) i Dyrektywą 2006/42/WE Parlamentu Europejskiego i Rady

Krysiak Sp. z o.o.
ul. Rolna 6
62-081 Baranowo

Osoba odpowiedzialna za przygotowanie dokumentacji technicznej maszyny na terenie UE:

Andrzej Krysiak, Rolna 6, 62-081, Baranowo deklaruje z pełną odpowiedzialnością, że:

Maszyna:

Elektryczne urządzenie 4w1 Lider Plus SK1400-4w1

Model：

DG-3XL-1400BP

Numery seryjne:

2021012180001-2021012189999

Rok produkcji:

2021

Funkcja:

W zależności od założonej przystawki:
cięcie trawy i małych chwastów, cięcie żywopłotów, cięcie drewna
w warunkach przydomowych

do której odnosi się niniejsza deklaracja, spełnia wymagania:

2006/42/EC – Dyrektywa Parlamentu Europejskiego i Rady z dnia 17 maja 2006r. w sprawie maszyn

2014/30/EU – Dyrektywa kompatybilności elektromagnetycznej

2000/14/EC + 2005/88/EC – Dyrektywa hałasowa

2011/65/EU i 2015/863EU – Dyrektywa ROHS

Do oceny zgodności zastosowano następujące normy zharmonizowane:

EN 50636-2-91:2014, EN 60335-1:2012/A13:2017, EN 60745-1:2009/A11:2010, EN ISO 10517:2019, EN ISO

11680-1:2011, EN 55014-1:2017, EN 55014-2:2015, EN 61000-3-2:2019, EN 61000-3-3:2019

EN 62321-1:2013, EN 62321-2:2014, EN 62321-3-1:2014, EN 62321-4:2014, EN 62321-5:2014,

EN 62321-6:2015, EN 62321-7-1:2015, EN 62321-7-2:2017, 62321-8:2017

Ponadto potwierdzono, zgodnie z dyrektywą w sprawie emisji hałasu 2000/14/EC + 2005/88/EC

Gwarantowany poziom mocy akustycznej: 107 dB(A)

Zmierzony poziom mocy akustycznej: 102,7 dB(A) k=3 dB(A)

Zmierzony poziom ciśnienia akustycznego: 89,5 dB(A) k=3 dB(A)

Wibracje: uchwyt przedni 7,749 k=1,5 m/s2, uchwyt pomocniczy 6,715 k=1,5 m/s2

Zastosowana procedura oceny zgodności odpowiada załącznikowi VI dyrektywy 2000/14/EC

Niniejsza deklaracja zgodności WE traci swoją ważność, jeżeli maszyna zostanie zmieniona lub

przebudowana bez zgody producenta. Integralnym elementem maszyny jest instrukcja obsługi.

09/02/2021, Baranowo
Data i miejsce wystawienia

Imię, nazwisko oraz podpis osoby upoważnionej

do sporządzenia deklaracji zgodności

Jednostka notyfikująca:
Ente certificazione Macchine, Via Ca Bella 243, Loc. Castello di Serravalle – 40053 Valsamoggia (Bo) Italy

4

Przeczytaj uważnie niniejszą instrukcję przed rozpoczęciem eksploatacji urządzenia. Zawarte są tu
ważne informacje dotyczące zasad właściwego montażu, sposobu pracy i konserwacji urządzenia,

bezpiecznych dla użytkownika. Przechowuj instrukcję w bezpiecznym miejscu, aby w razie potrzeby móc do
niej wrócić lub przekazać ją kolejnym użytkownikom wraz z urządzeniem.

Uwaga!

Zwracaj szczególną uwagę na rozdziały, które zawierają sygnały ostrzegawcze i uwagi.

5

Spis treści

Spis treści ...................................................................................................................................5

1. Zawartość opakowania ...........................................................................................................7

2. Przeznaczenie ........................................................................................................................7

3. Opis ogólny .............................................................................................................................8

3.1 Opis działania ...................................................................................................................8

3.2 Elementy urządzenia (budowa urządzenia) .....................................................................8

3.3 Dane techniczne ............................................................................................................ 10

4. Podstawowe zalecenia bezpieczeństwa .............................................................................. 11

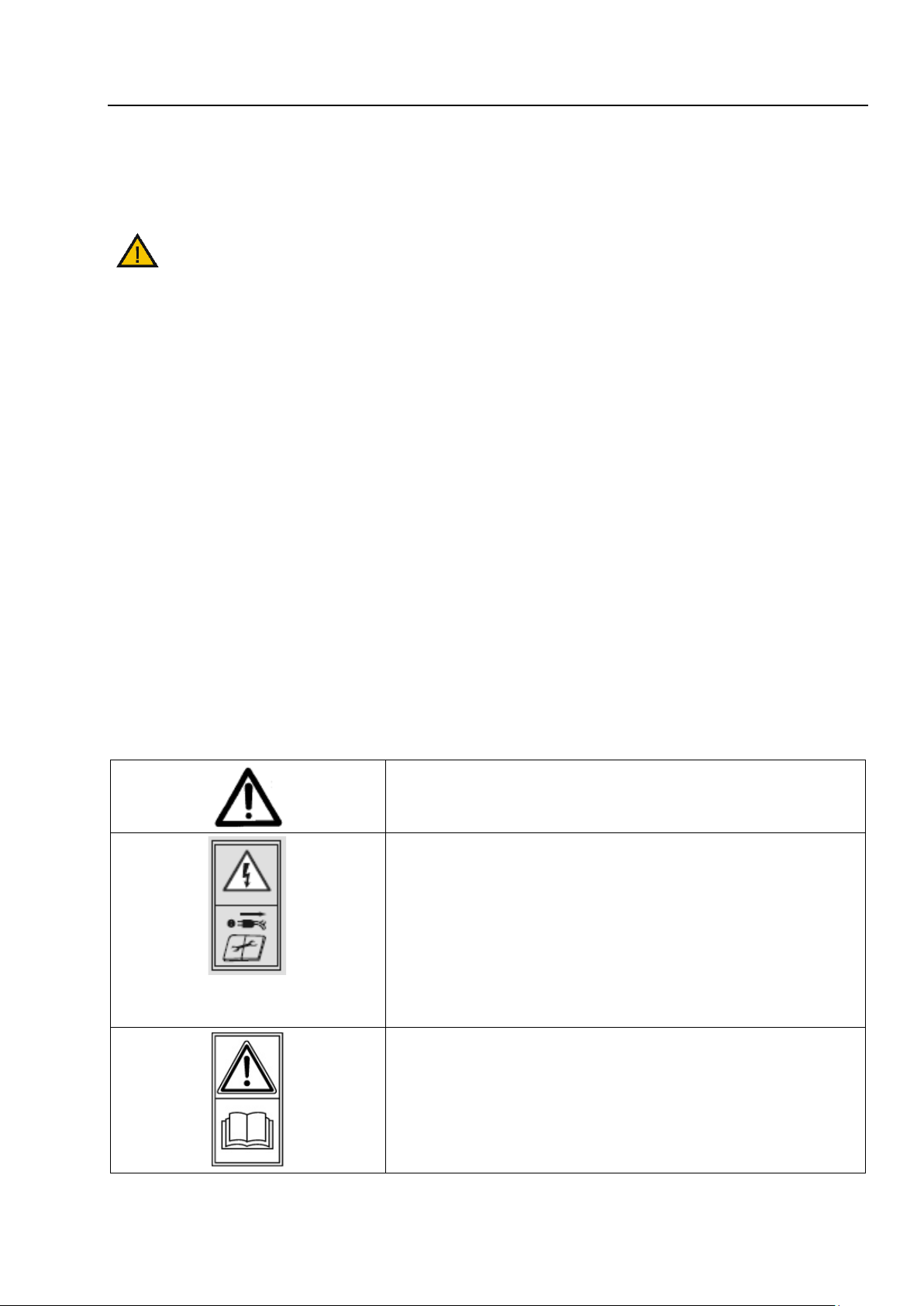

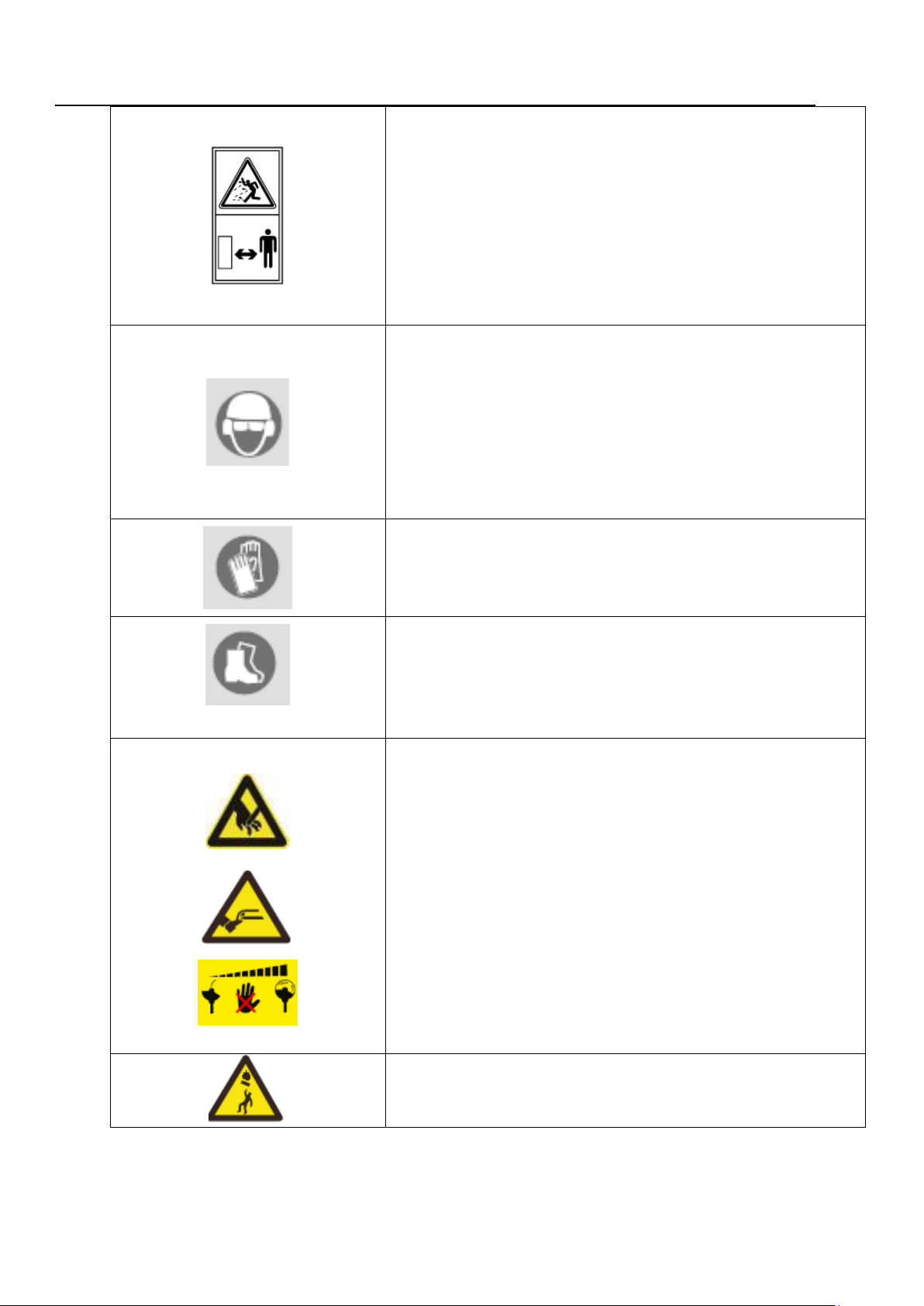

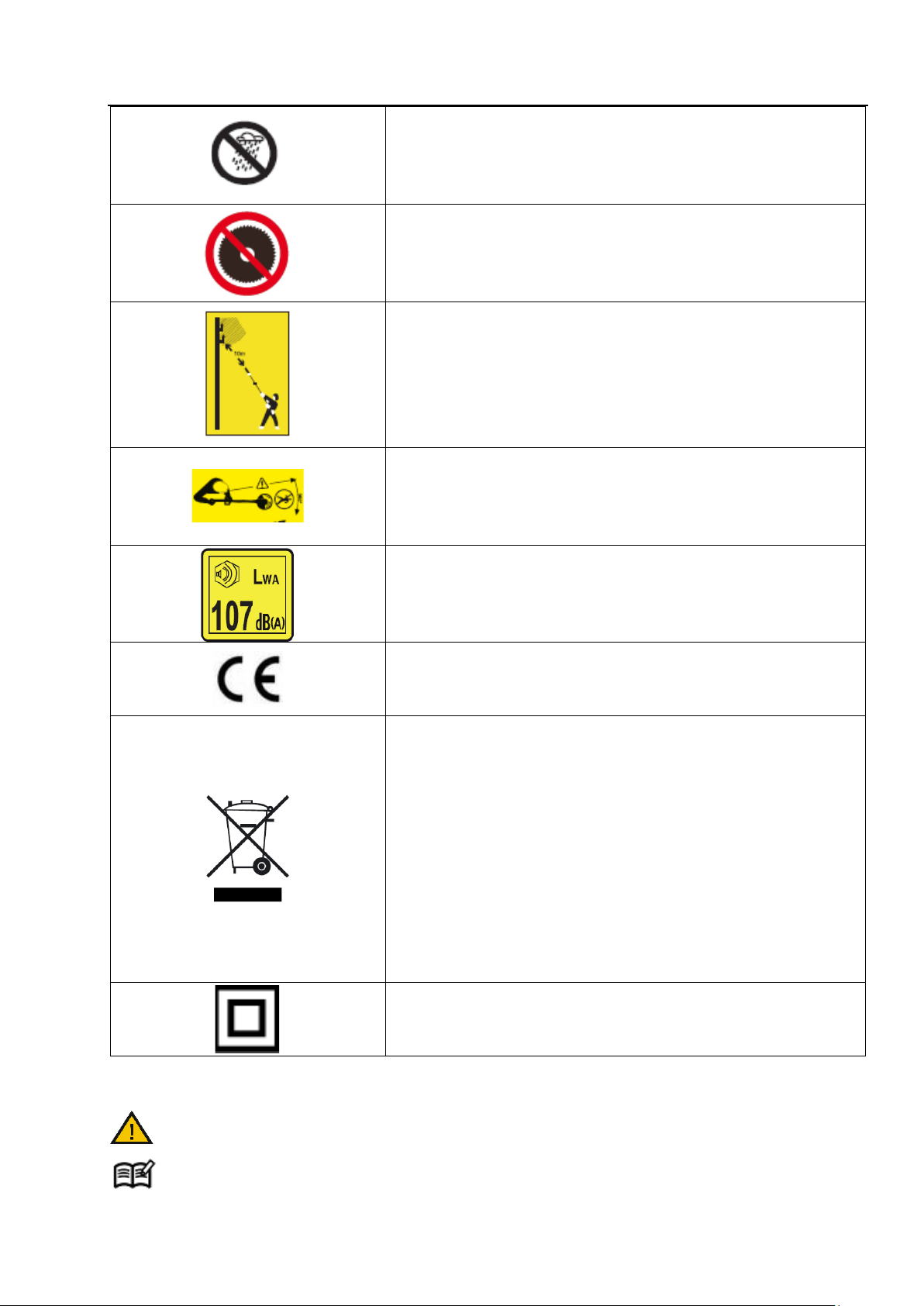

4.1 Symbole dotyczące urządzenia: .................................................................................... 11

4.2 Symbole w instrukcji obsługi ......................................................................................... 13

4.3 Ogólne wskazówki bezpieczeństwa .............................................................................. 14

4.4 Dodatkowe wskazówki bezpieczeństwa ....................................................................... 16

5. Montaż ................................................................................................................................ 20

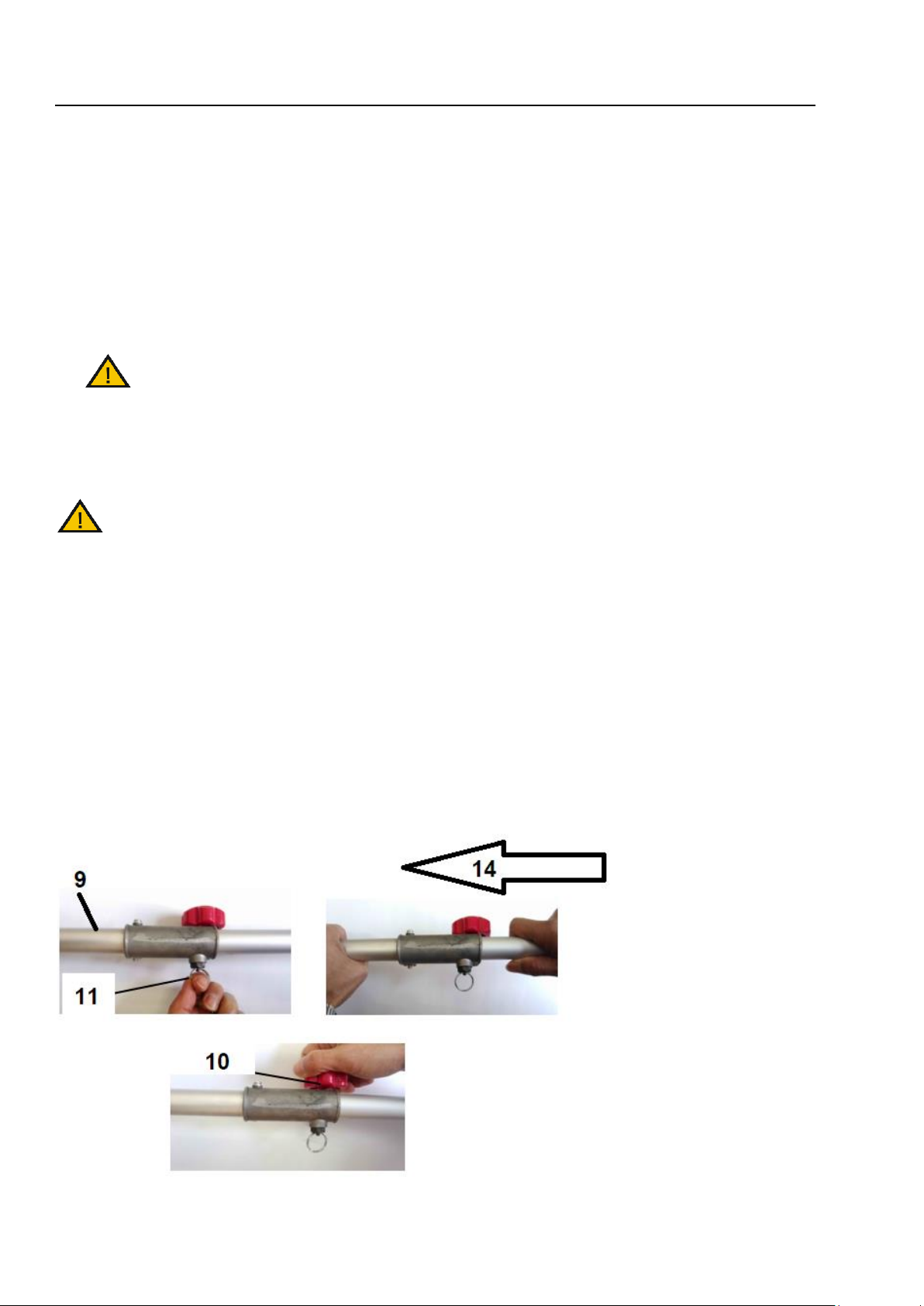

5.1 Montaż rury urządzenia ................................................................................................. 20

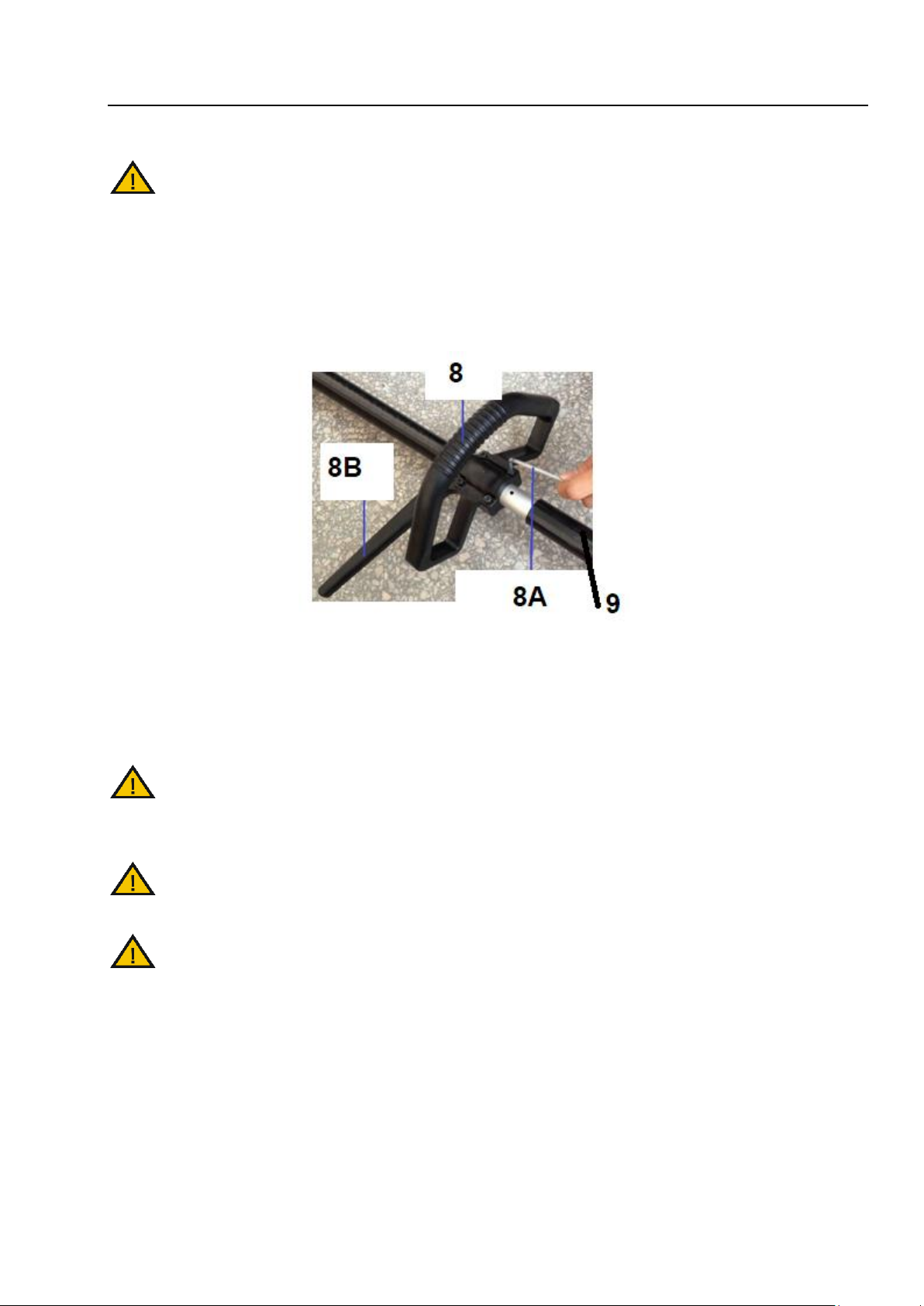

5.2 Montaż uchwytu pomocniczego .................................................................................... 21

5.3 Montaż i regulacja pasa nośnego ................................................................................. 21

5.4 Montaż osłony bezpieczeństwa .................................................................................... 22

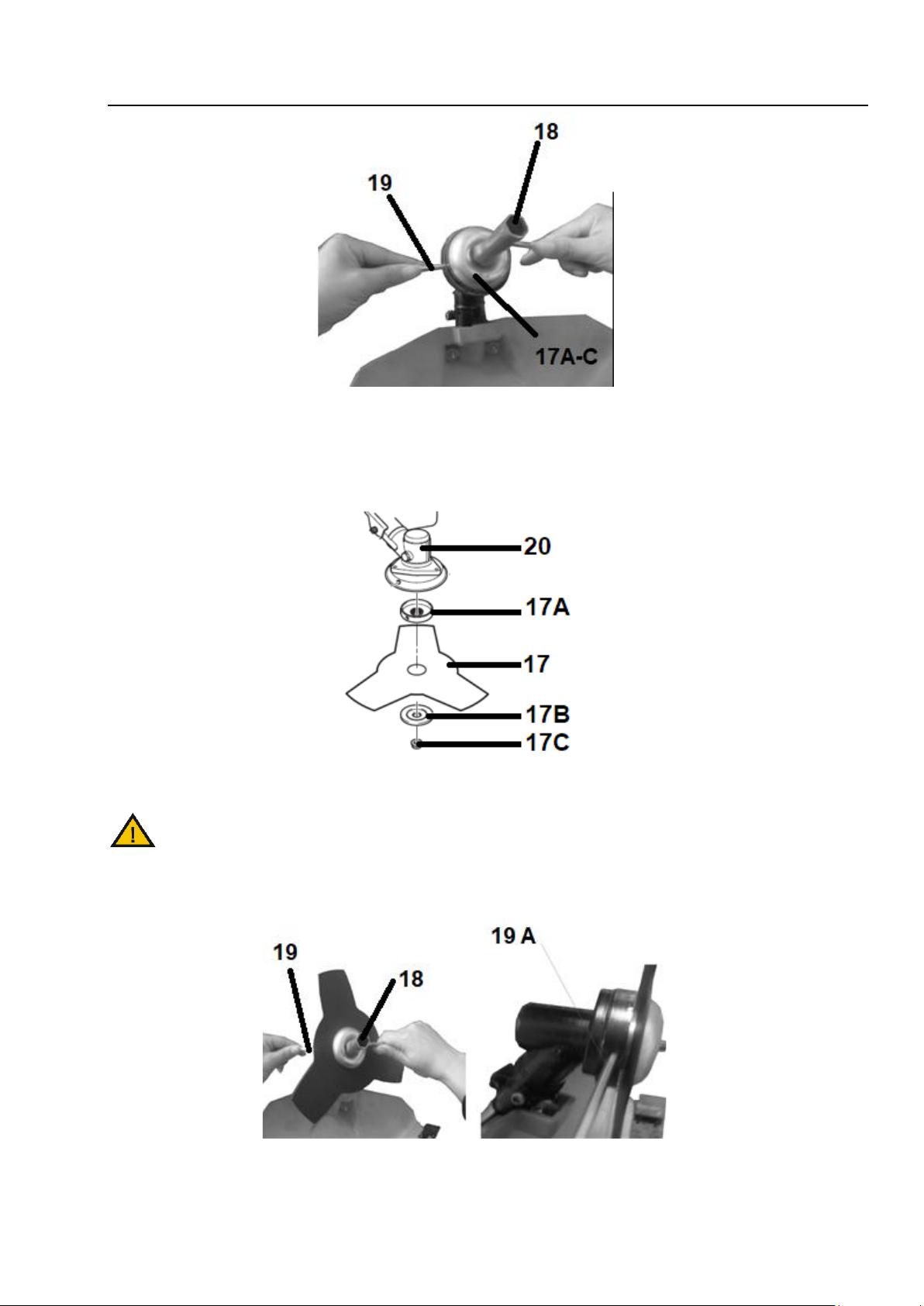

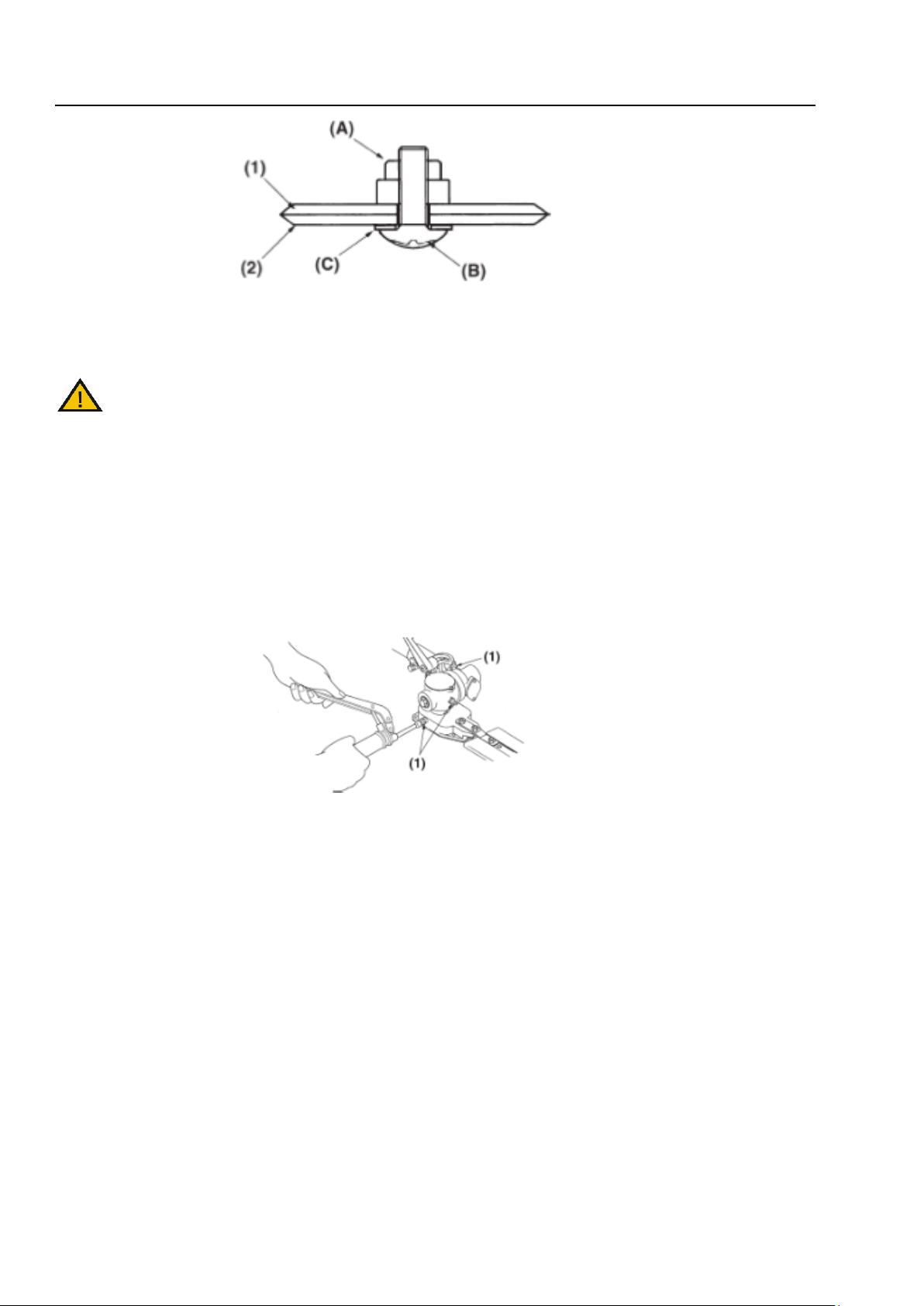

5.5 Montaż tarczy tnącej ..................................................................................................... 22

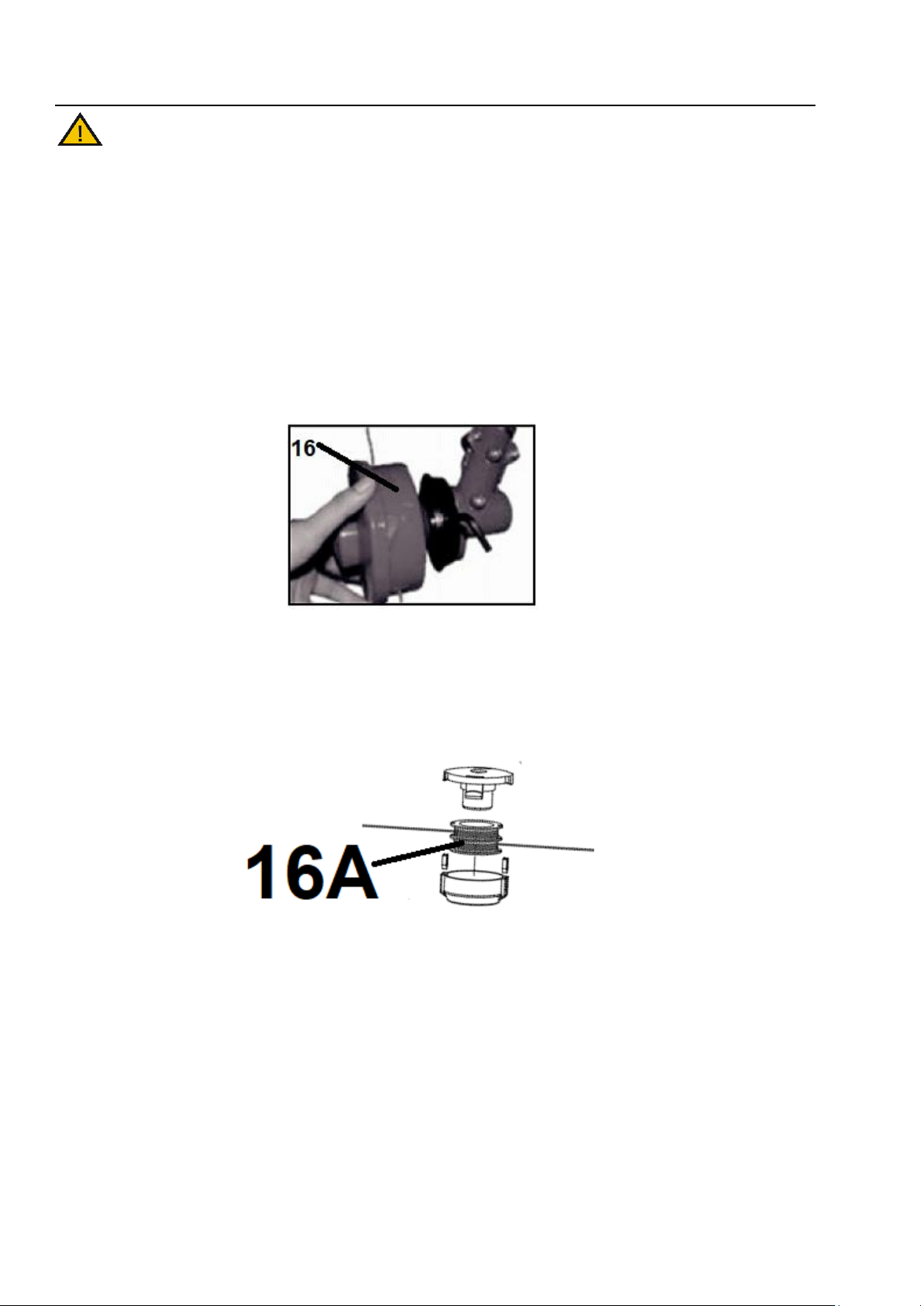

5.6 Montaż głowicy tnącej ................................................................................................... 24

5.7 Montaż nożyc do żywopłotu .......................................................................................... 25

5.8 Montaż pilarki / podkrzesywarki łańcuchowej ............................................................... 26

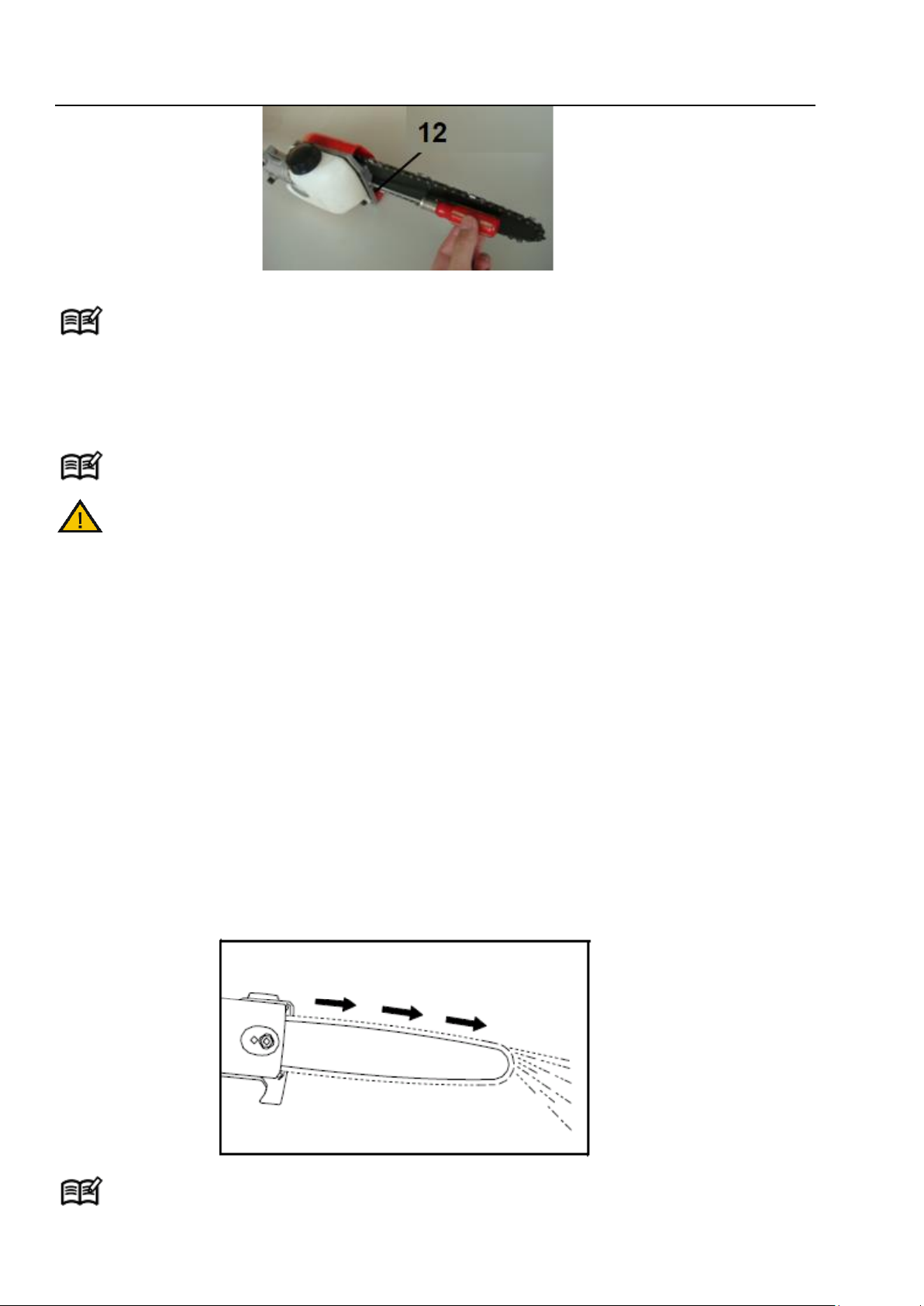

5.8.1 Napinanie łańcucha tnącego .................................................................................. 27

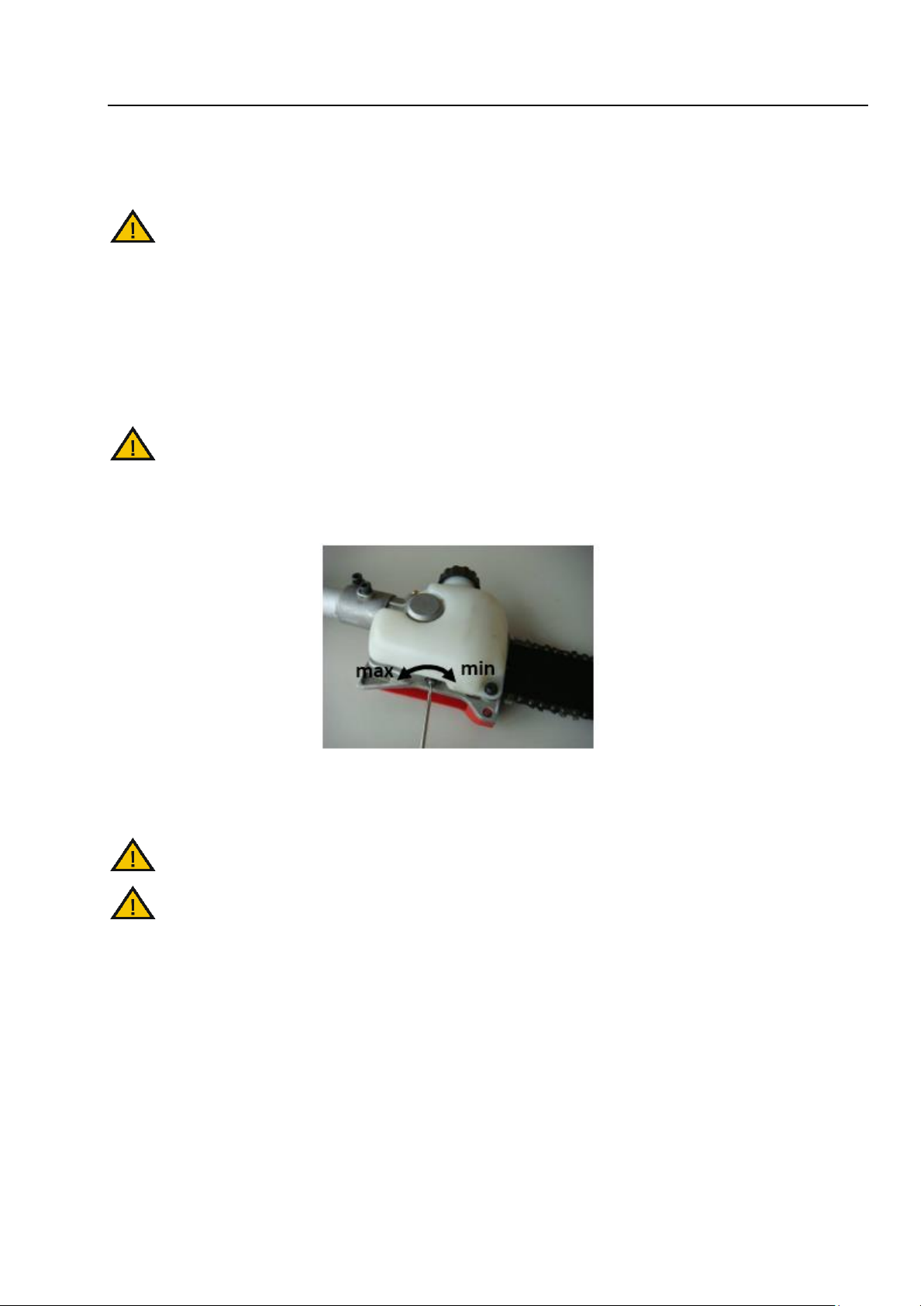

5.9.2 Sprawdzanie poziomu oleju i funkcji automatycznego smarowania ....................... 28

6. Praca z urządzeniem .......................................................................................................... 29

6.1 Uruchomienie urządzenia ............................................................................................. 29

6.2 Używanie kosy .............................................................................................................. 30

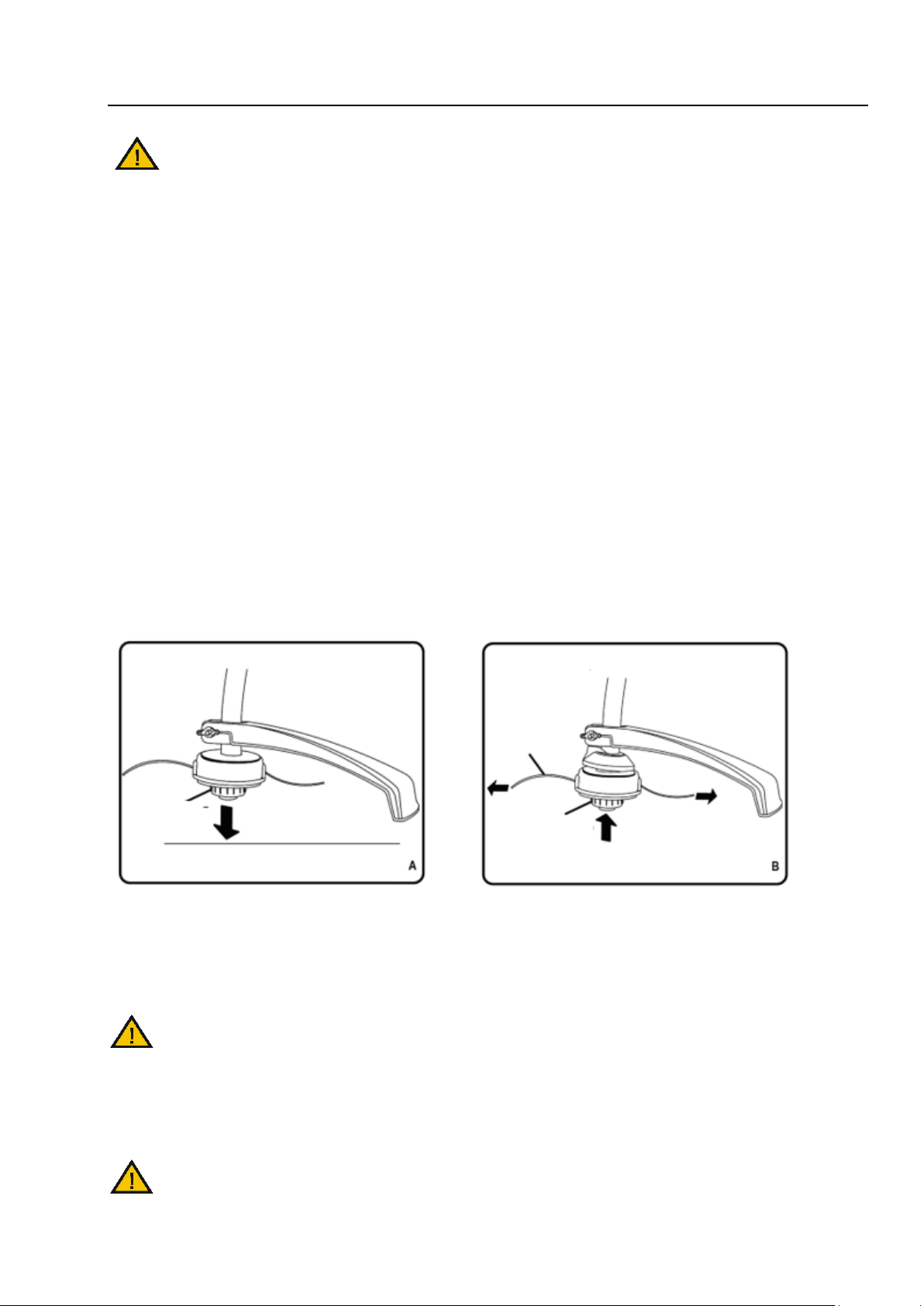

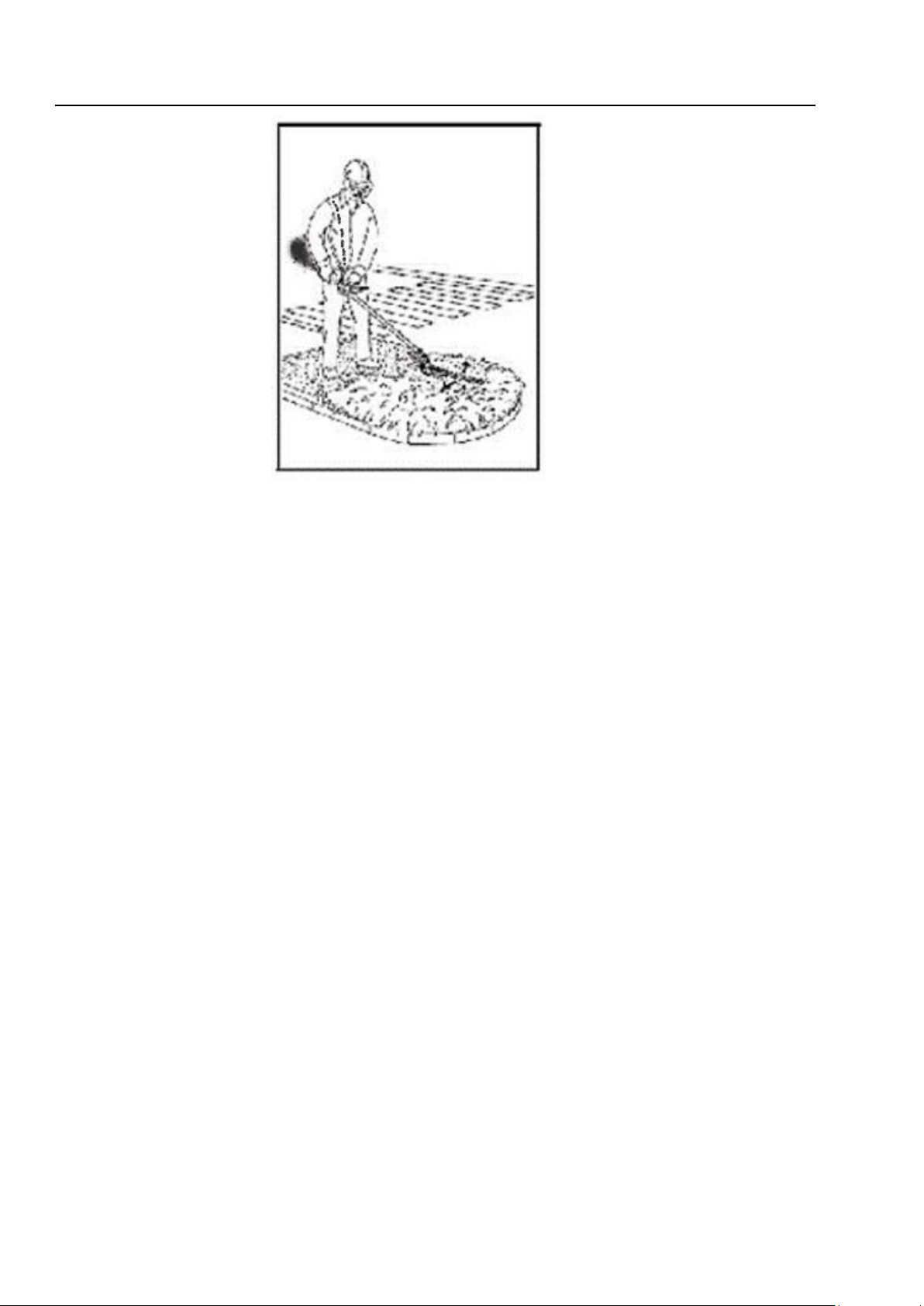

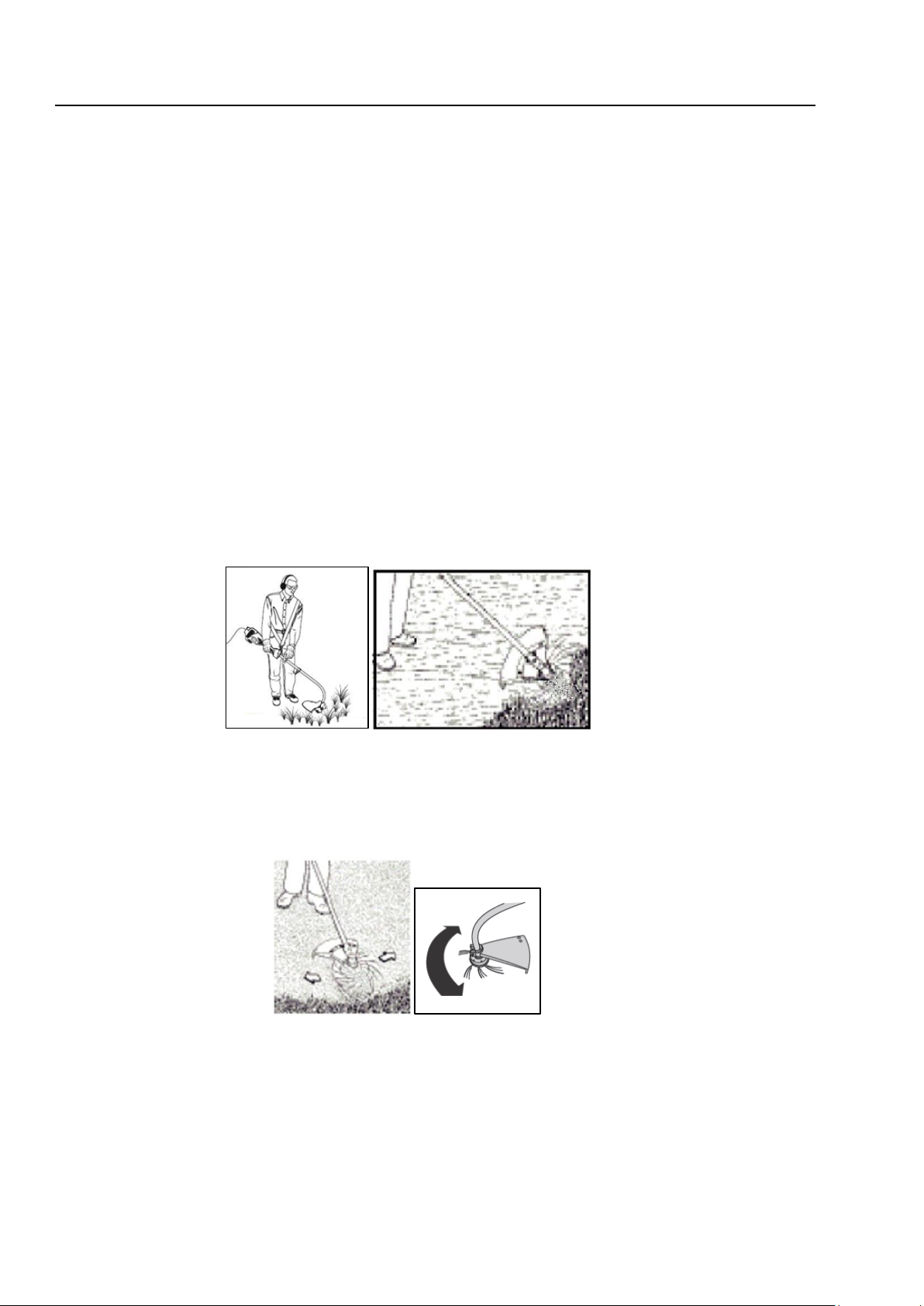

6.2.1 Wykaszanie – za pomocą głowicy żyłkowej ........................................................ 32

6.2.2 Wykaszanie wokół ogrodzeń, ścian itp. ............................................................... 32

6.2.3 Wykaszanie wokół drzew .................................................................................... 33

6.2.4 Obcinanie krawędzi trawnika ............................................................................... 33

6.2.5 Wykaszanie – za pomocą tarczy tnącej .............................................................. 33

6.3 Bezpieczna praca nożycami do żywopłotu .................................................................... 33

6.4 Bezpieczna praca pilarką/ podkrzesywarką .................................................................. 35

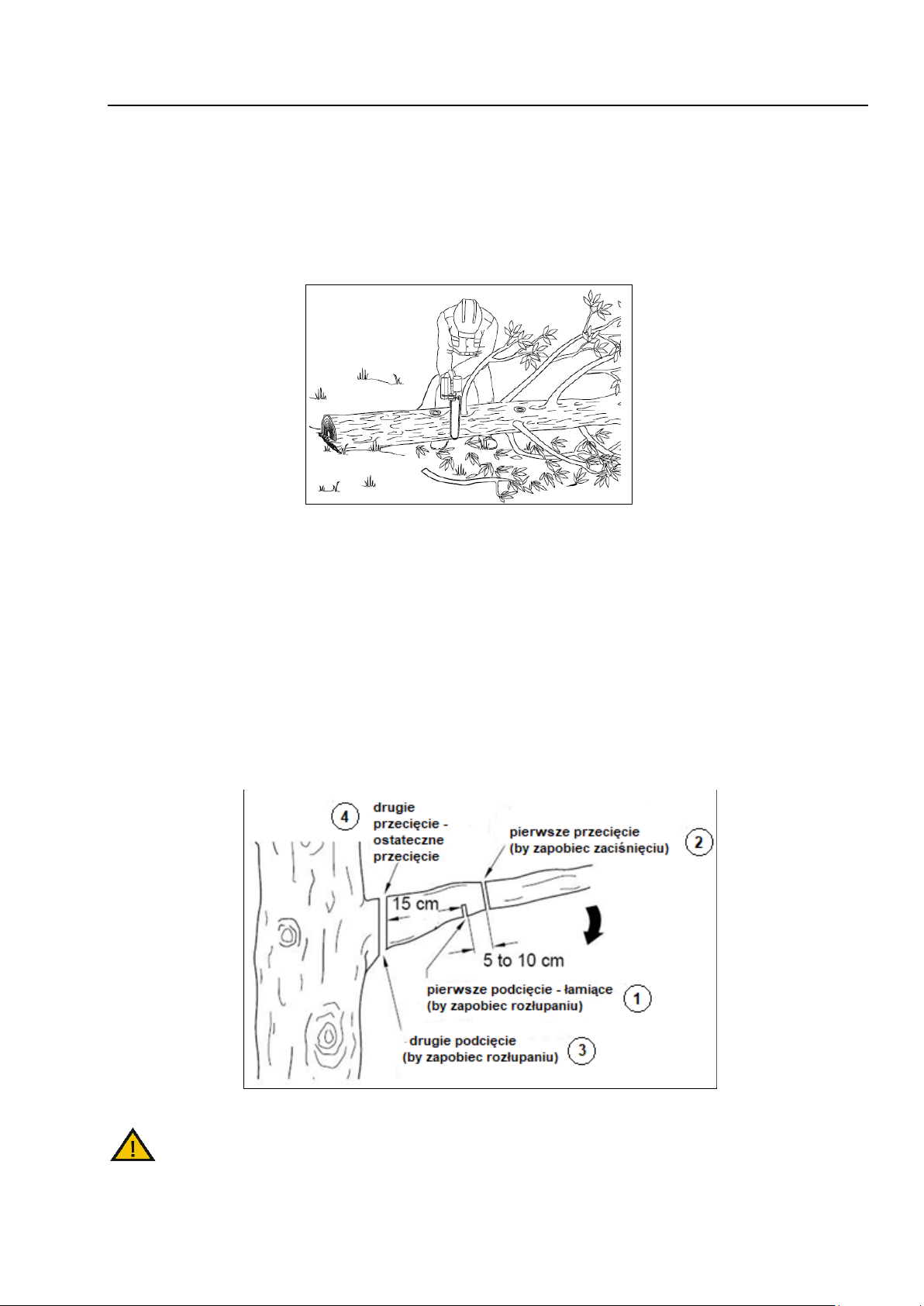

6.4.1 Ścinanie gałęzi (okrzesywanie) .............................................................................. 36

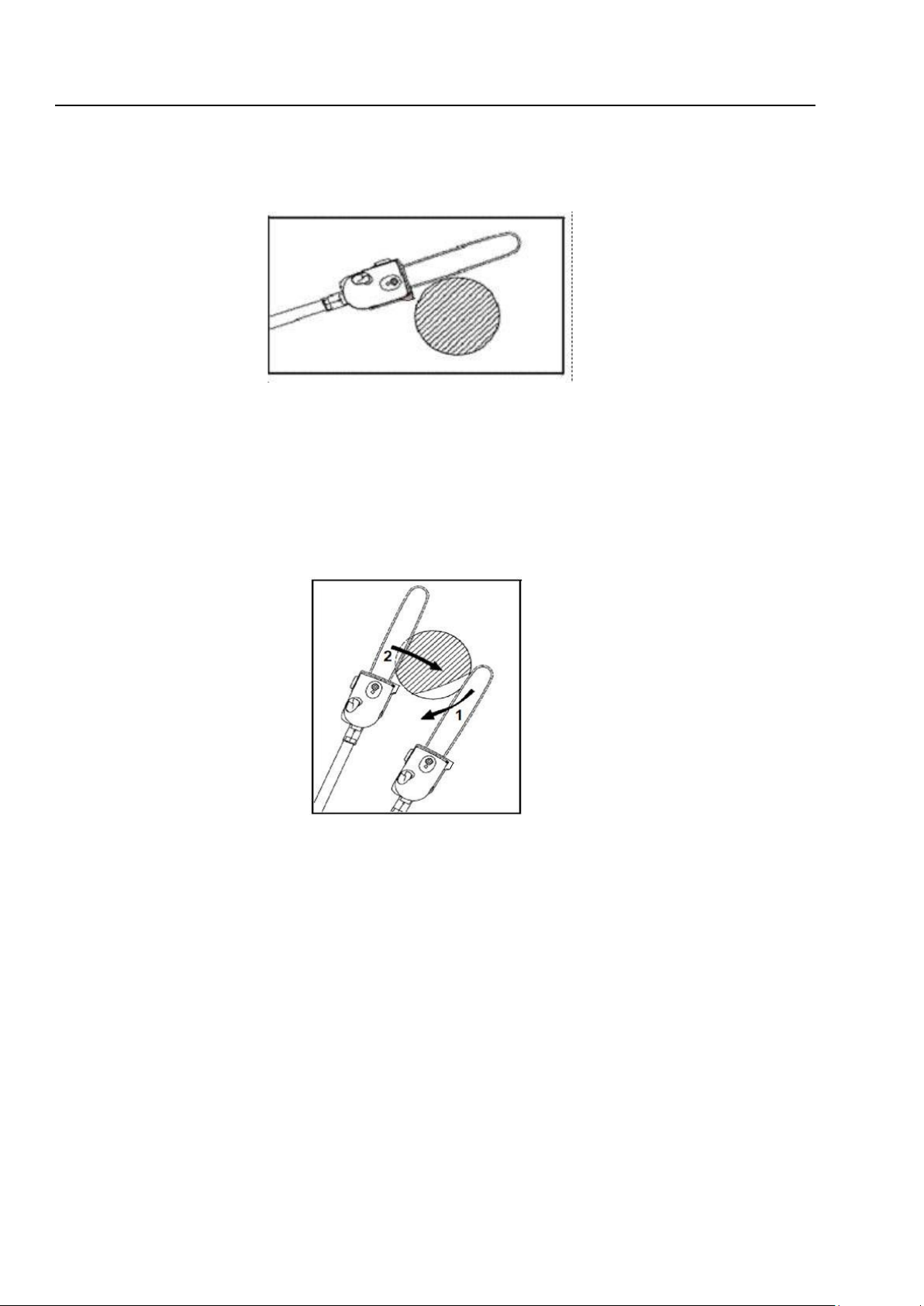

6.4.2 Przecinanie drzewa................................................................................................. 37

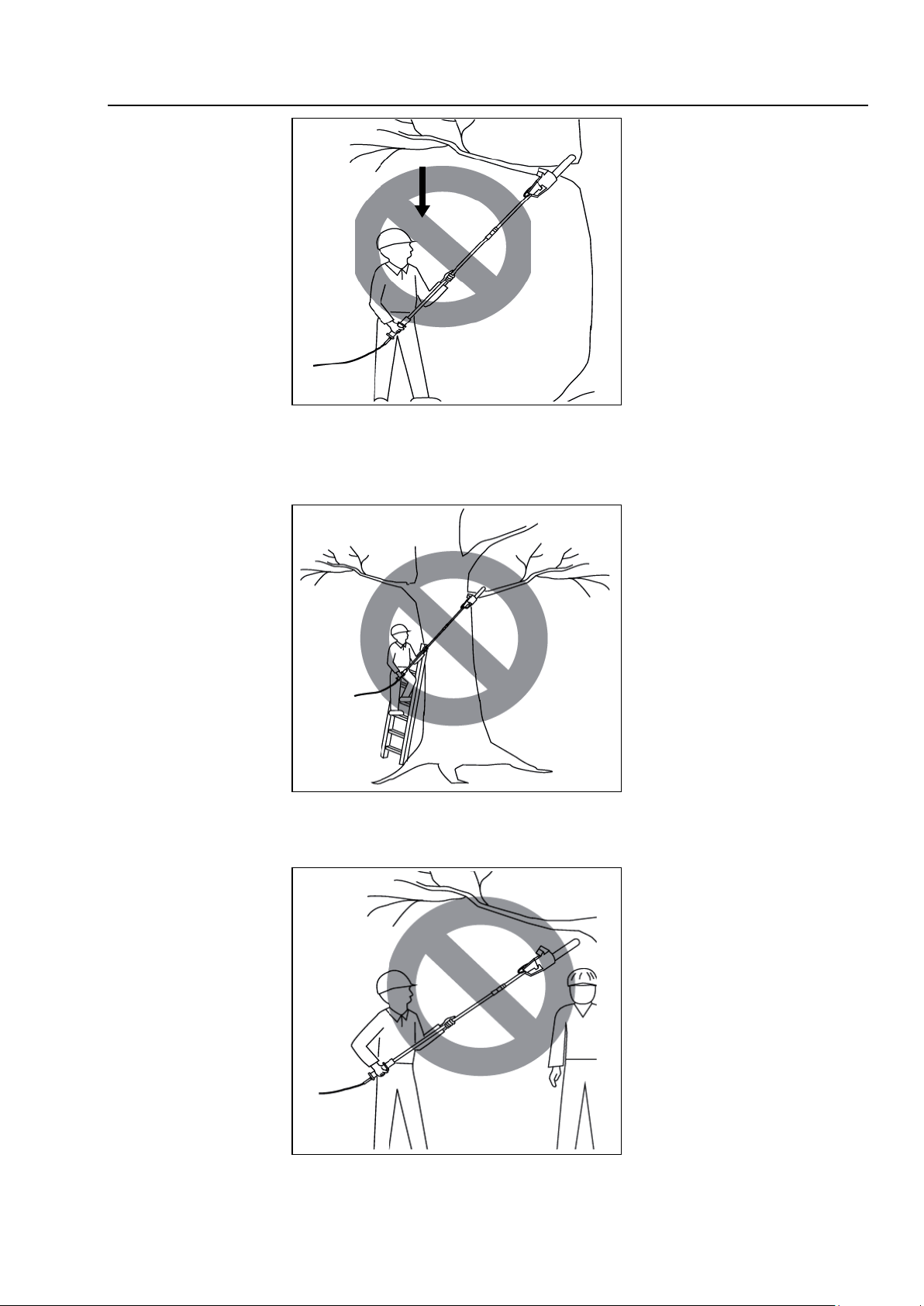

6.4.3 Zakazane czynności ............................................................................................... 38

7. Konserwacja, czyszczenie, przechowywanie i zamawianie części zamiennych ............... 40

7.1 Konserwacja .................................................................................................................. 40

7.2 Czyszczenie .................................................................................................................. 41

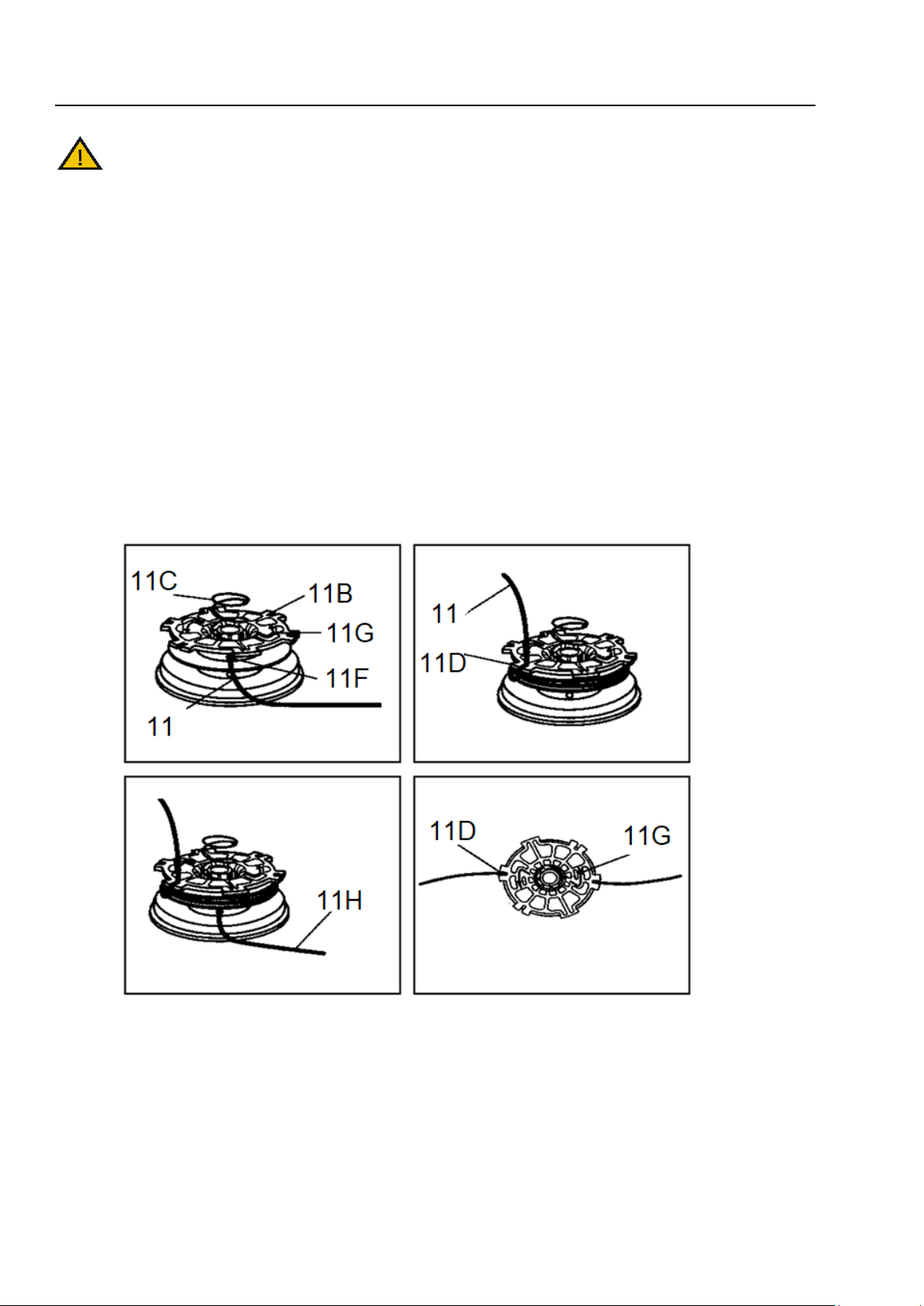

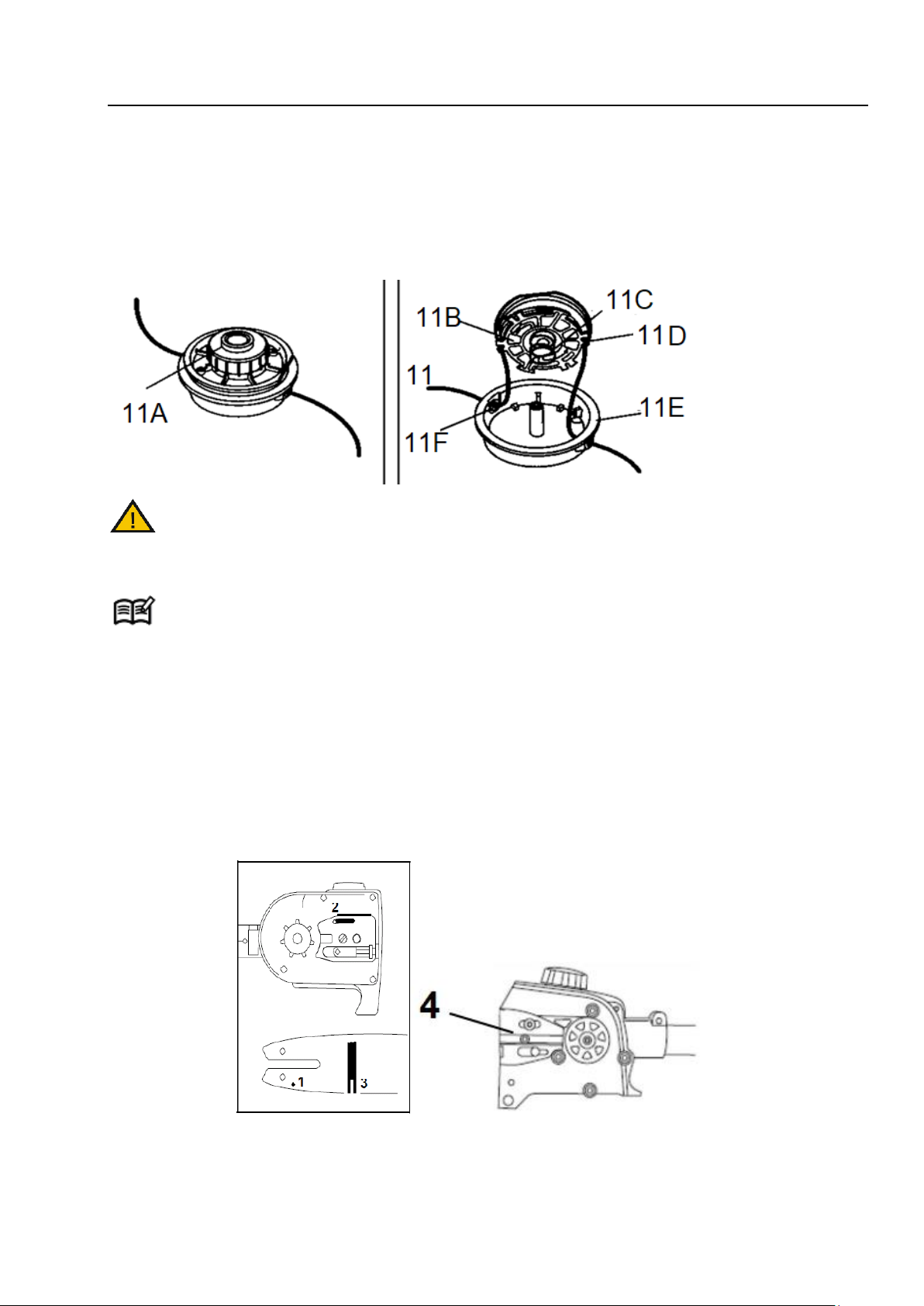

7.3 Wymiana głowicy żyłkowej/ nawijanie szpuli................................................................. 42

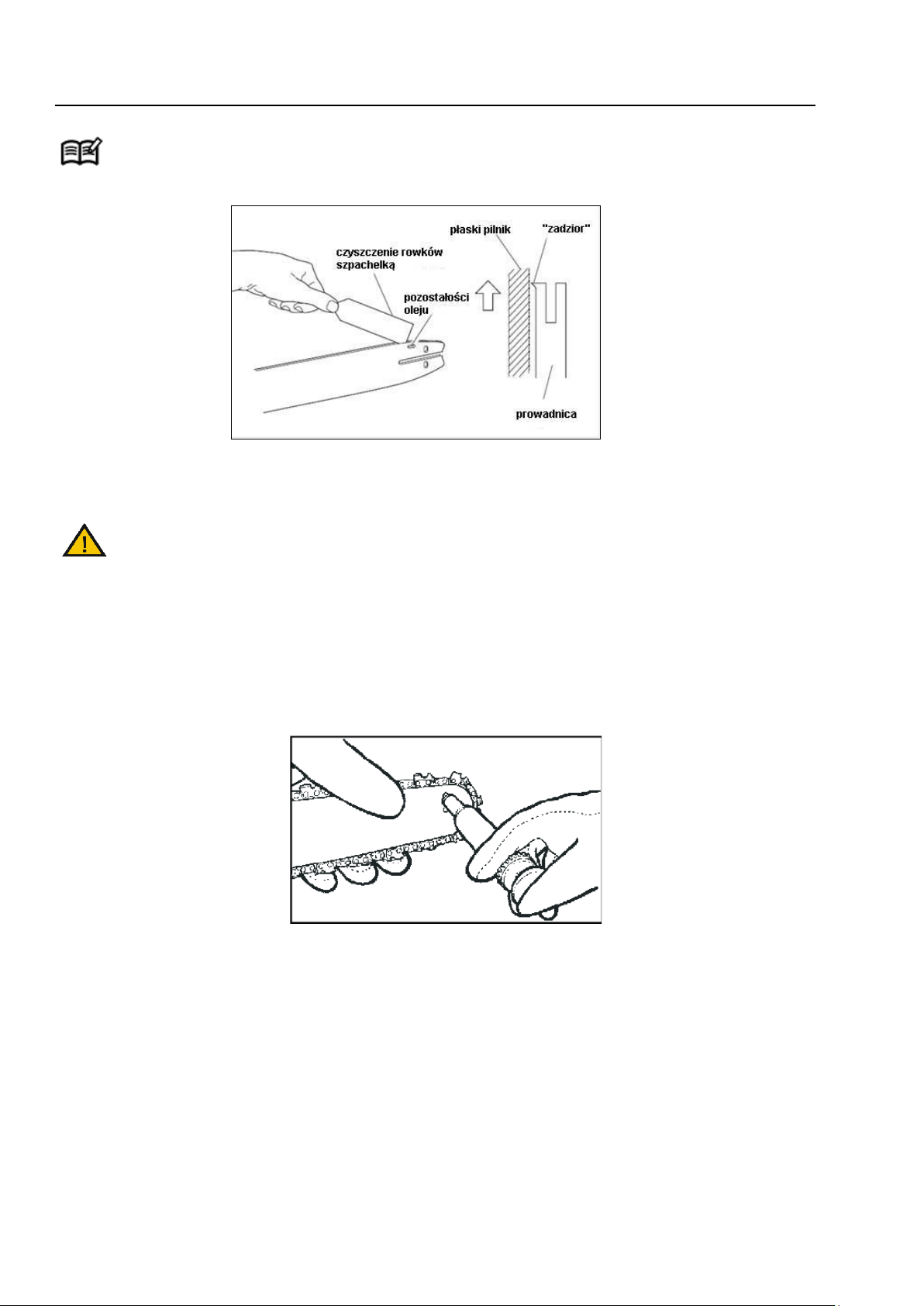

7.4 Konserwacja prowadnicy .............................................................................................. 43

7.5 Smarowanie końcówki prowadnicy ................................................................................ 44

6

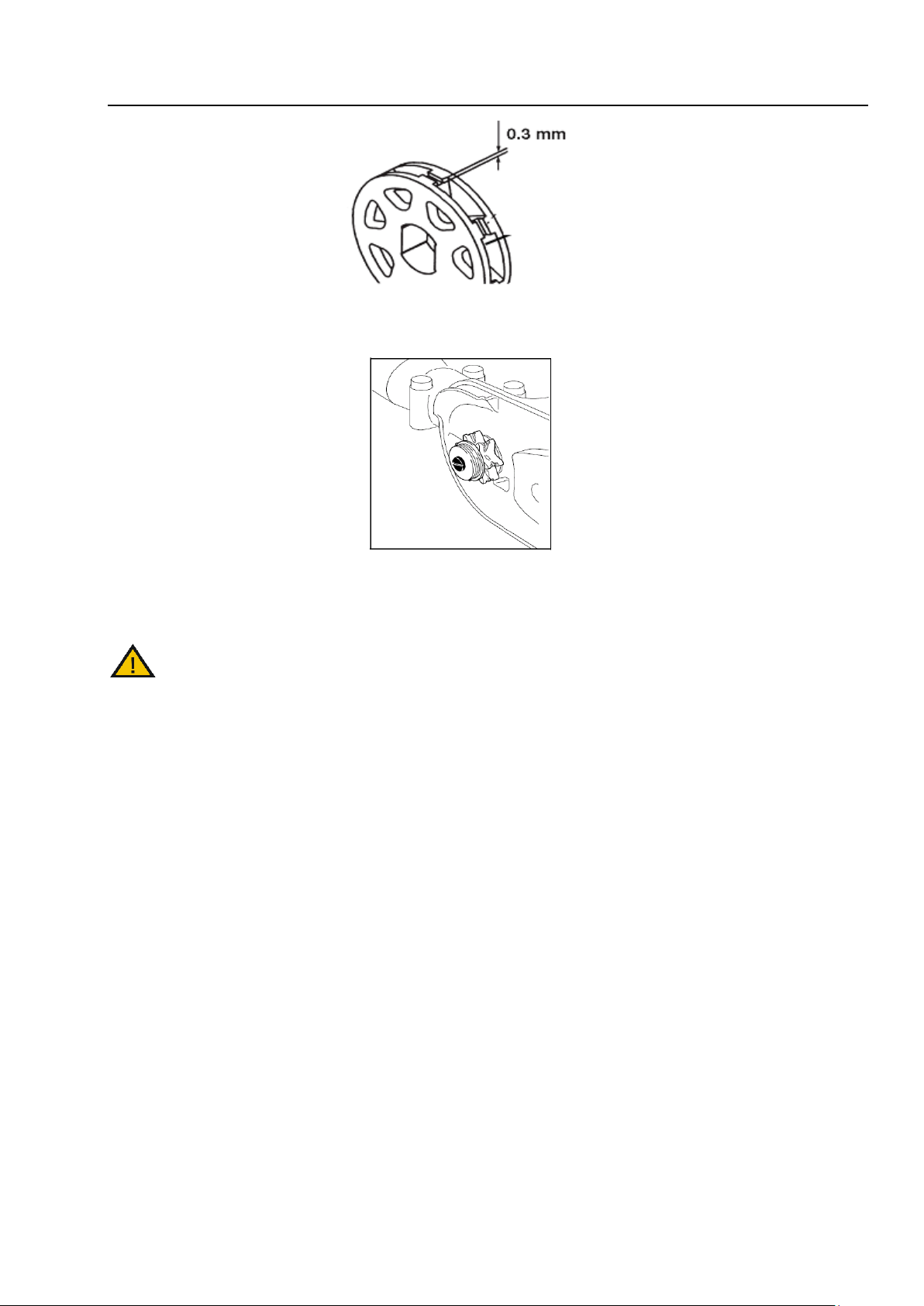

7.6 Konserwacja zębatki ...................................................................................................... 44

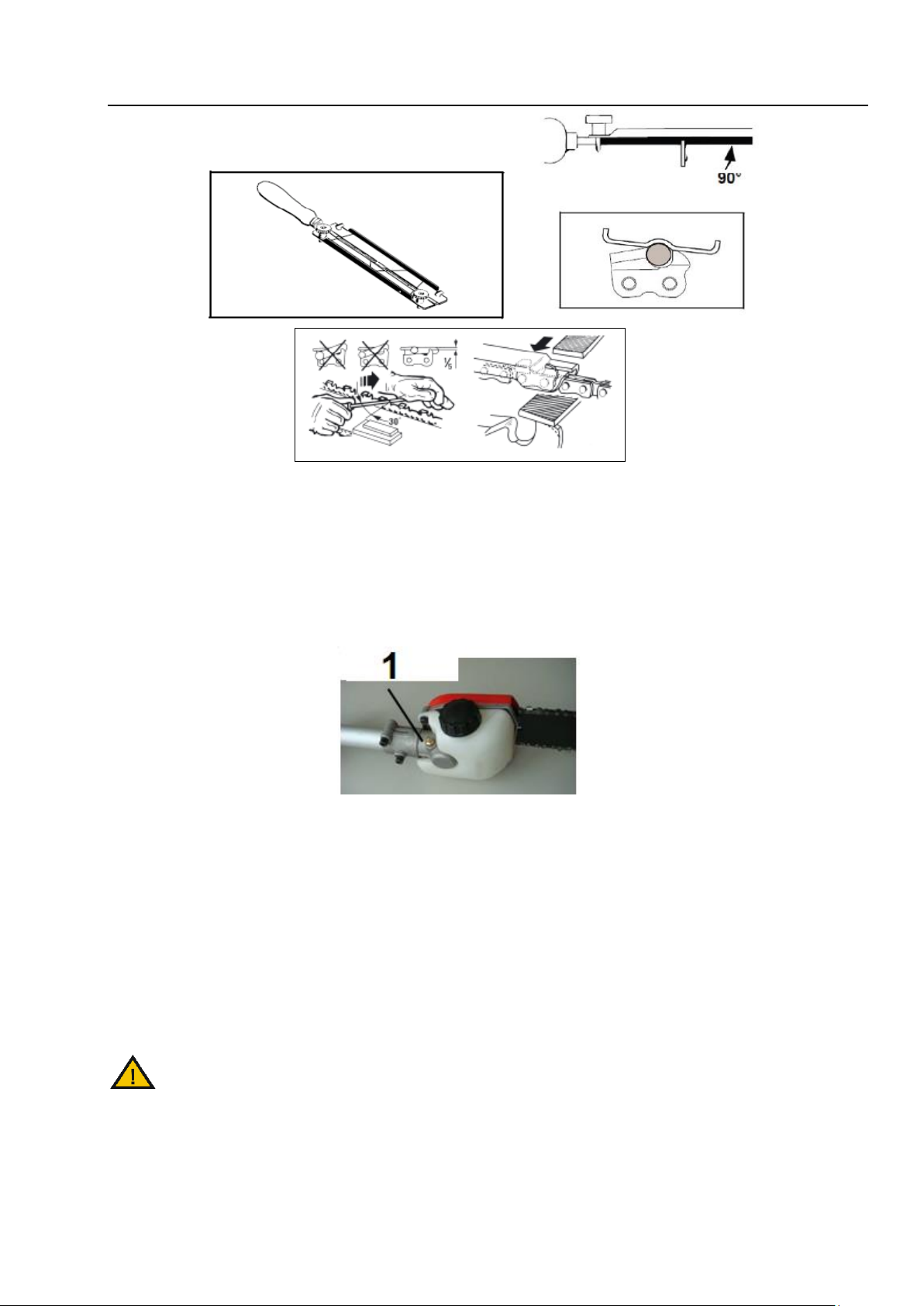

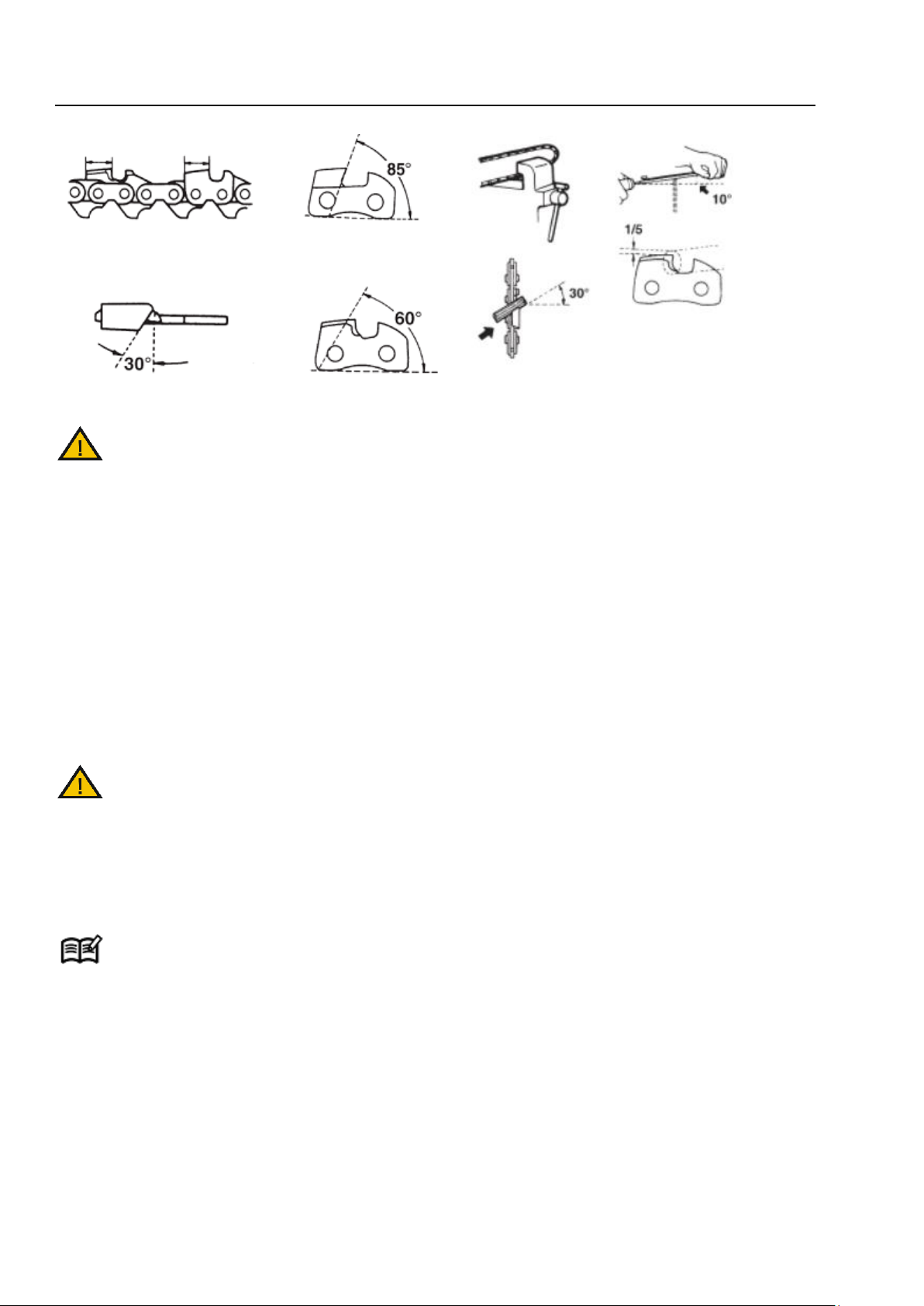

7.7 Ostrzenie łańcucha ........................................................................................................ 45

7.8 Smarowanie przekładni piły ........................................................................................... 47

7.9 Ostrzenie ostrzy nożyc do żywopłotu ............................................................................ 47

7.10 Smarowanie przekładni nożyc ................................................................................. 48

7.11 Przechowywanie ...................................................................................................... 48

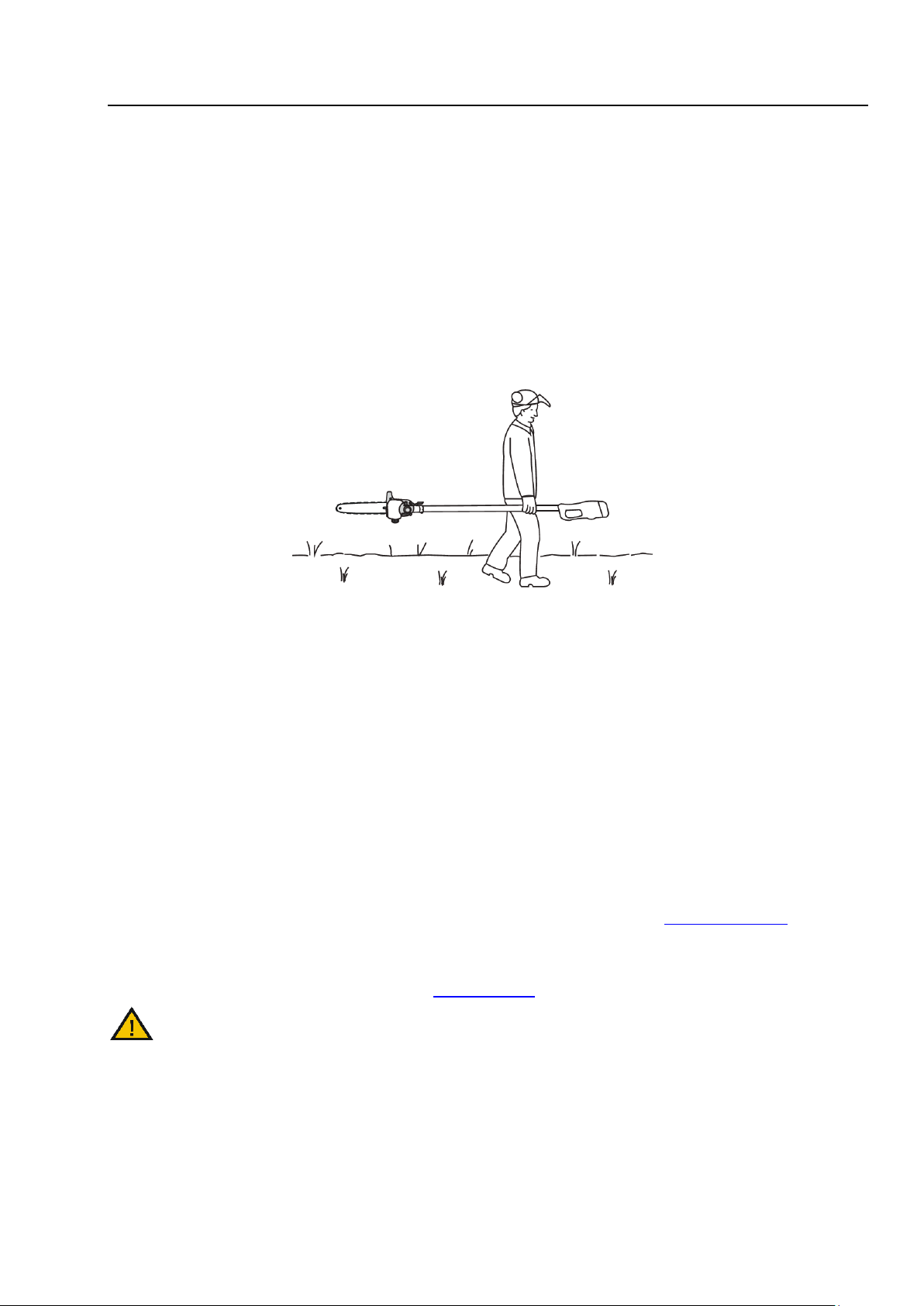

7.12 Przygotowanie do transportu ................................................................................... 49

7.13 Zamawianie części ................................................................................................... 49

8. Plan wyszukiwania usterek ................................................................................................. 50

9. Gwarancja ........................................................................................................................... 52

10. Usuwanie odpadów i recykling ........................................................................................... 52

11. Ryzyko resztkowe ............................................................................................................... 53

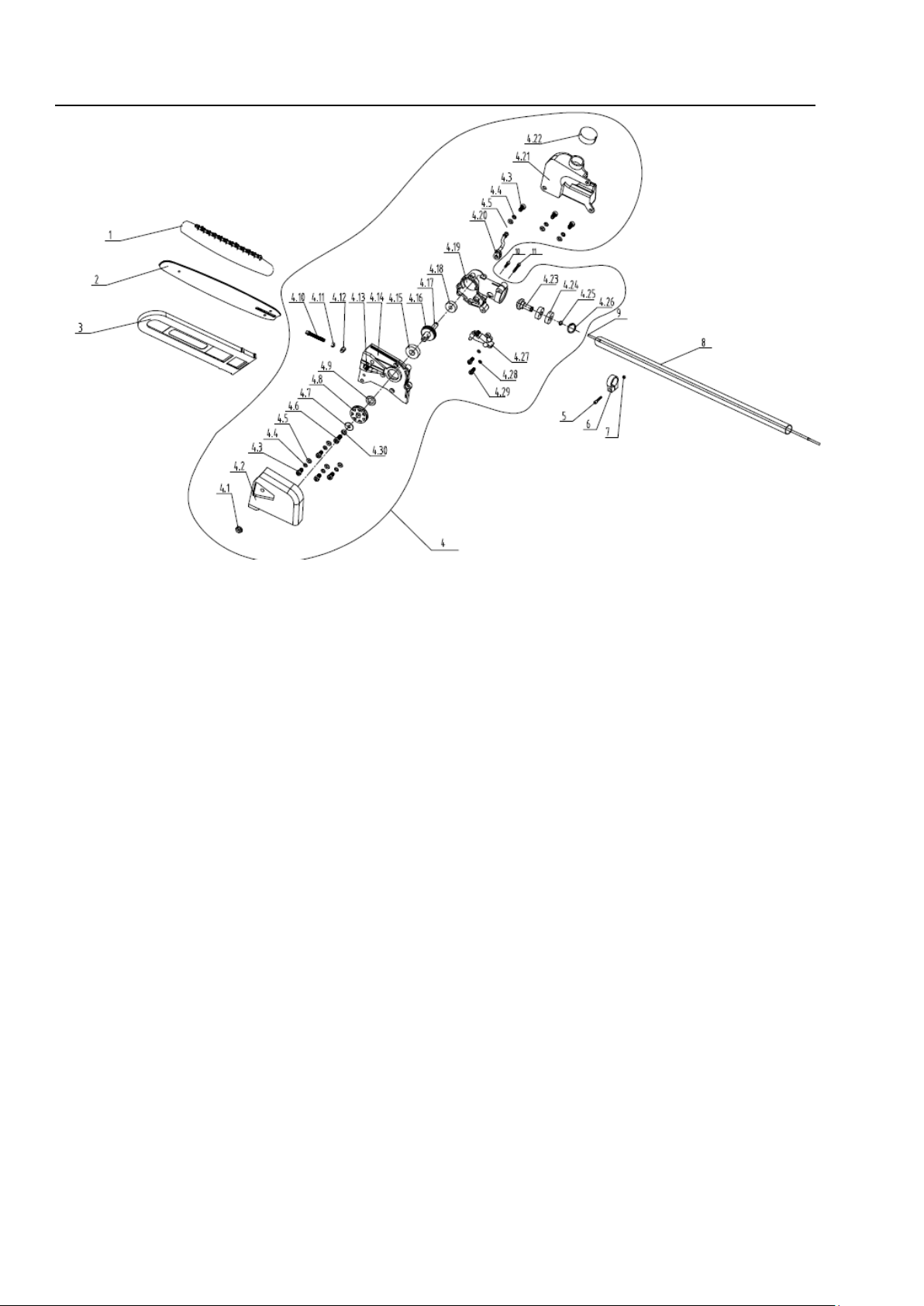

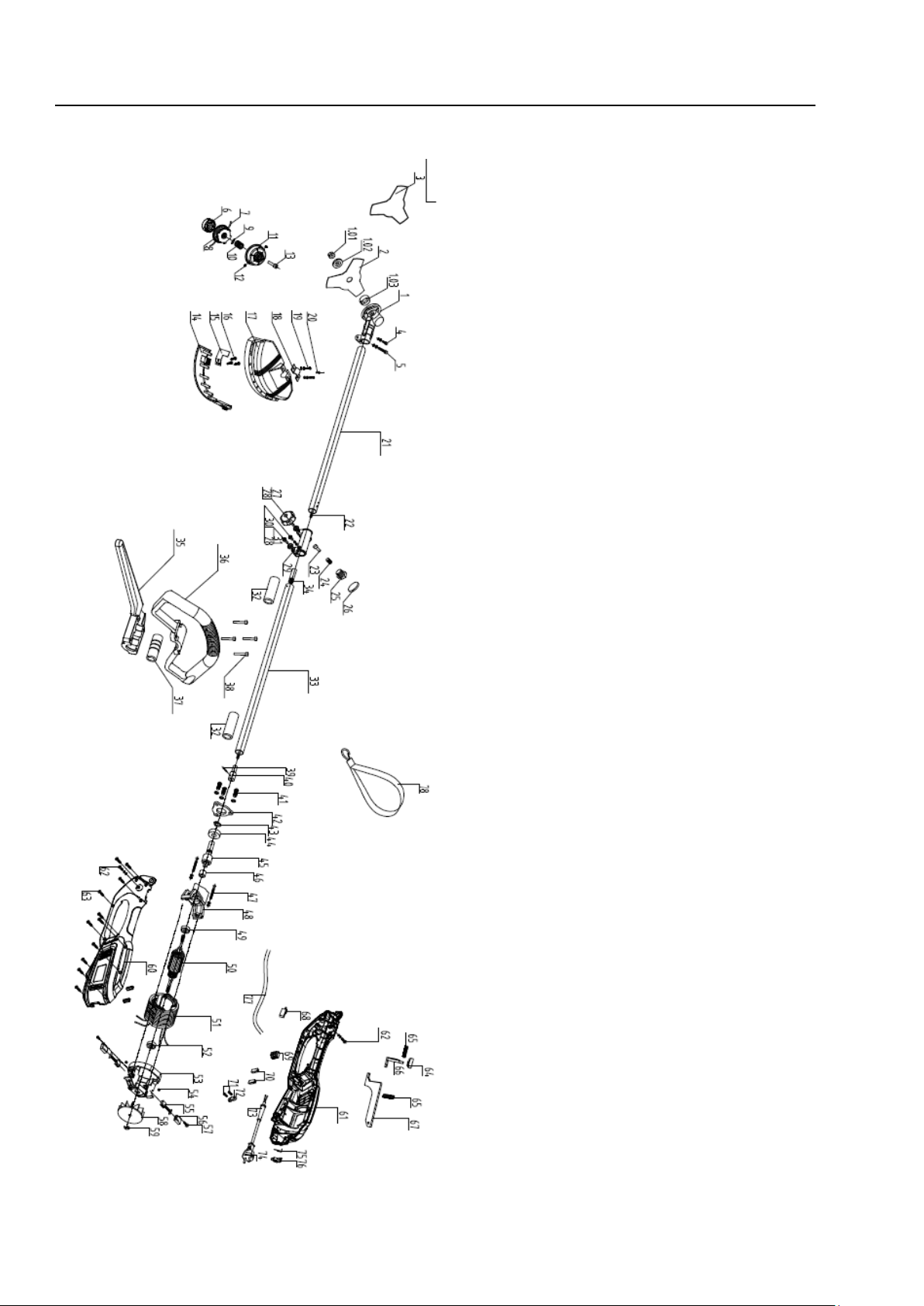

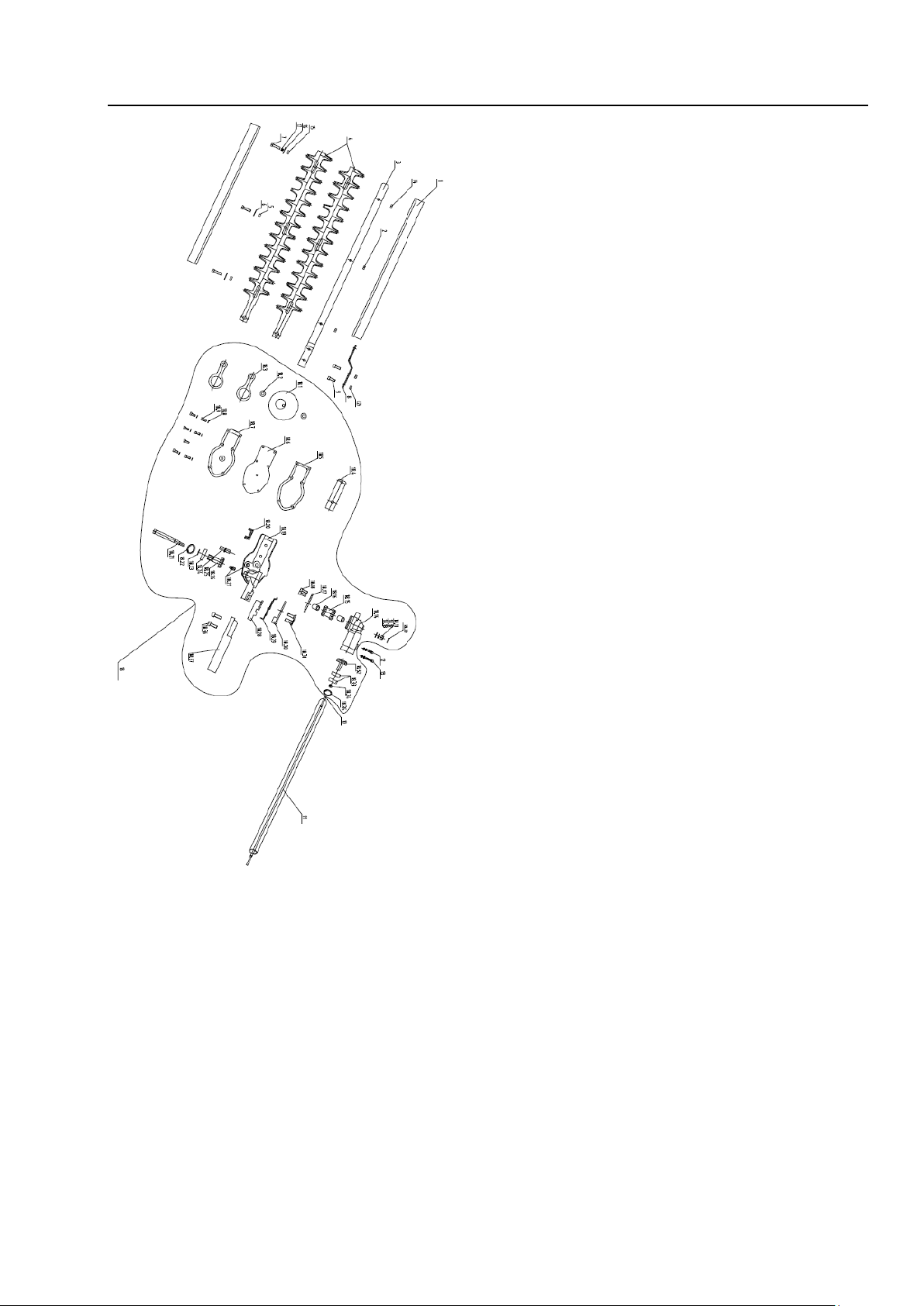

12. Rysunki złożeniowe ............................................................................................................ 54

7

1. Zawartość opakowania

Ostrożnie otwórz opakowanie i wyciągnij z niego wszystkie elementy urządzenia. Komplet powinien zawierać
następujące elementy:

- korpus urządzenia z rurą

- głowica tnąca (żyłkowa)

- tarcza tnąca z elementami montażowymi (kołnierz wew. i zew, nakrętka)

- osłona ochronna (bezpieczeństwa) z nożykiem

- śruba, podkładka i nakrętka do montażu osłony bezpieczeństwa – 1 kpl (po 2szt)

- pilarka z rurą wraz z osłoną na prowadnicę

- nożyce do żywopłotu z rurą wraz z osłoną belki nożowej

- uchwyt pomocniczy

- śruba do montażu uchwytu pomocniczego – 4szt

- pas nośny

- klucz nasadowy

- klucz imbusowy

- instrukcja obsługi

- karta gwarancyjna

2. Przeznaczenie

Kosa elektryczna wielofunkcyjna w zależności od zastosowanego elementu tnącego jest

przeznaczone do:

1) tarcza tnąca - koszenia trawy, chwastów i lekkiej roślinności;

2) głowica z żyłką - przycinania trawy w ogrodach wzdłuż krawędzi grządek i dookoła drzew czy słupków
ogrodzeń;

3) pilarka/podkrzesywarka - do podcinania i ścinania gałęzi drzew;

4) nożyce do żywopłotu - przycinania gałązek - używane z poziomu ziemi.

Urządzenie nie jest przeznaczone do pracy na dużych powierzchniach, w parkach, miejscach publicznych,
polach itp. Każde inne jej wykorzystanie jest sprzeczne z przeznaczeniem i może stanowić poważne zagrożenie
dla użytkownika, a także prowadzić do uszkodzenia urządzenia.

Urządzenie nie jest przeznaczone do użytkowania przez dzieci oraz osoby dorosłe znajdujące się pod wpływem
alkoholu, środków odurzających lub leków ograniczających możliwość prowadzenia pojazdów mechanicznych
i obsługiwania maszyn. Urządzenie może obsługiwać wyłącznie osoba dorosła, która zapoznała się z niniejszą
instrukcją i jest świadoma ryzyka zranień i uszkodzeń, jakie mogą wystąpić w wyniku nieprzestrzegania zasad
w niej zawartych.

Producent nie ponosi odpowiedzialności za szkody zaistniałe w wyniku użycia urządzenia niezgodnego z
przeznaczeniem oraz jego nieprawidłowej obsługi. Za wszelkie wypadki lub szkody poniesione przez innych
ludzi na zdrowiu lub mieniu odpowiada wyłącznie właściciel urządzenia i/lub osoba ją obsługująca.

Urządzenie nie jest przystosowane do użytku komercyjnego. Umowa gwarancyjna nie obowiązuje w

przypadku, gdy urządzenie było stosowane w zakładach rzemieślniczych, przemysłowych lub do innej
działalności zarobkowej.

8

3. Opis ogólny

3.1 Opis działania

a) Kosa elektryczna wielofunkcyjna tnie trawę za pomocą szpuli z żyłką tnącą lub tarczy tnącej. Żyłka tnąca jest
umieszczona w dolnej części urządzenia na głowicy żyłkowej. Głowica żyłkowa oraz tarcza tnąca obracają się
z dużą szybkością równolegle do płaszczyzny cięcia. Żyłka oraz tarcza są wprowadzane w ruch za pomocą
silnika zasilanego prądem sieciowym 230 V. Komfort pracy użytkownika gwarantuje zabezpieczenie – osłona
ochronna głowicy.
b) Pilarka elektryczna tnie drewno za pomocą łańcucha umieszczonego na prowadnicy, przesuwającego się na
niej dużą szybkością . Łańcuch jest wprowadzany w ruch za pomocą silnika zasilanego prądem sieciowym 230
V. Odpowiednie smarowanie łańcucha zapewnia olej.
c) Nożyce elektryczne do żywopłotu tną gałązki za pomocą listwy tnącej. Listwa ta wprowadzana jest w ruch za
pomocą silnika zasilanego prądem sieciowym 230 V.
Podczas cięcia zęby tnące noża poruszają się liniowo w tę i z powrotem w kierunku nieostrej płyty nożycowej.
Komfort pracy użytkownika gwarantuje możliwość ustawienia listwy nożowej pod różnym kątem.
Komfort pracy użytkownika urządzeniem wielofunkcyjnym gwarantują wymienny elementy, niewielka waga
urządzenia oraz zabezpieczenia - blokada włączenia (przycisk bezpieczeństwa, który uniemożliwia włączenie
urządzenia jeżeli przycisk bezpieczeństwa nie zostanie ustawiony we właściwej pozycji).

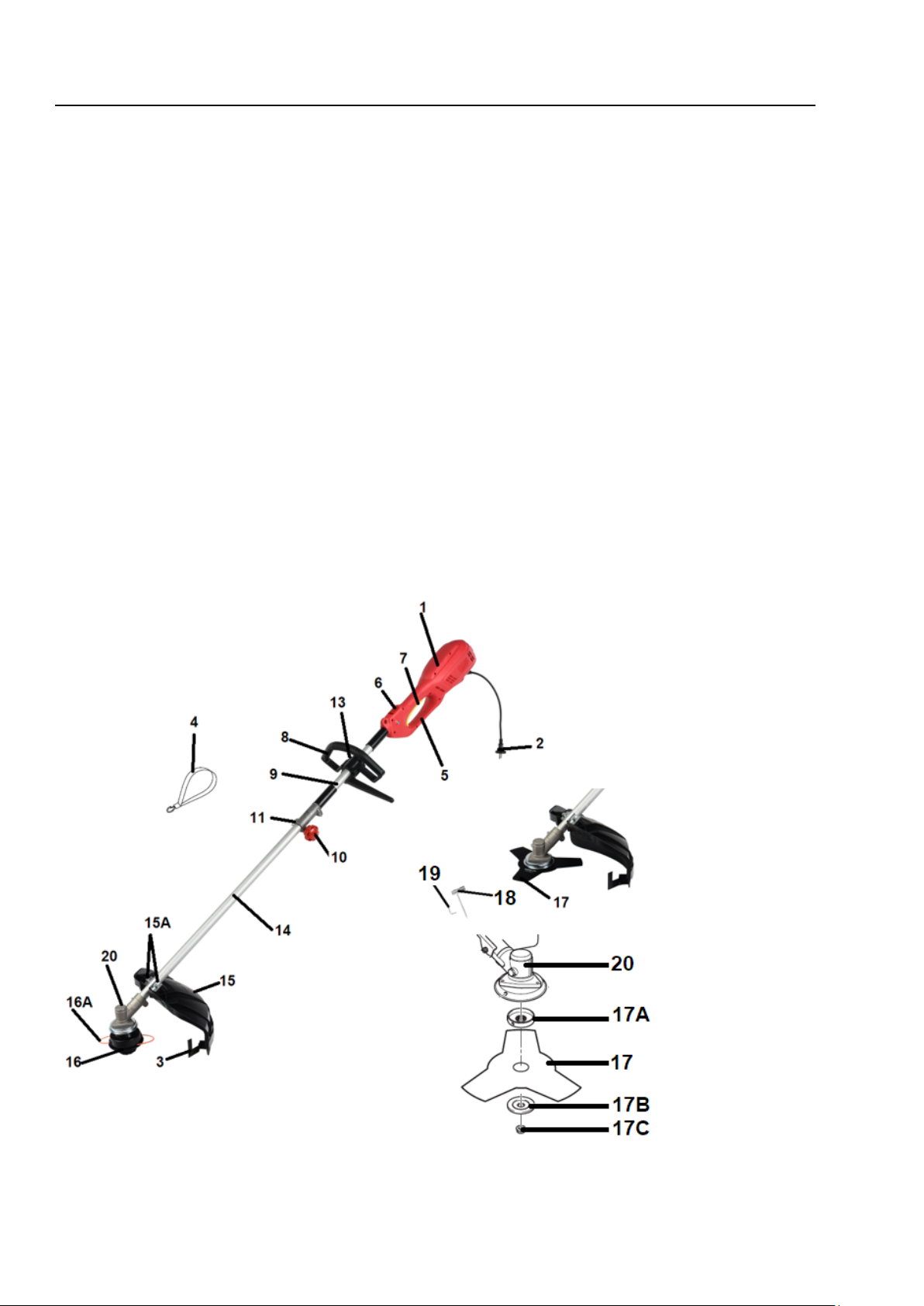

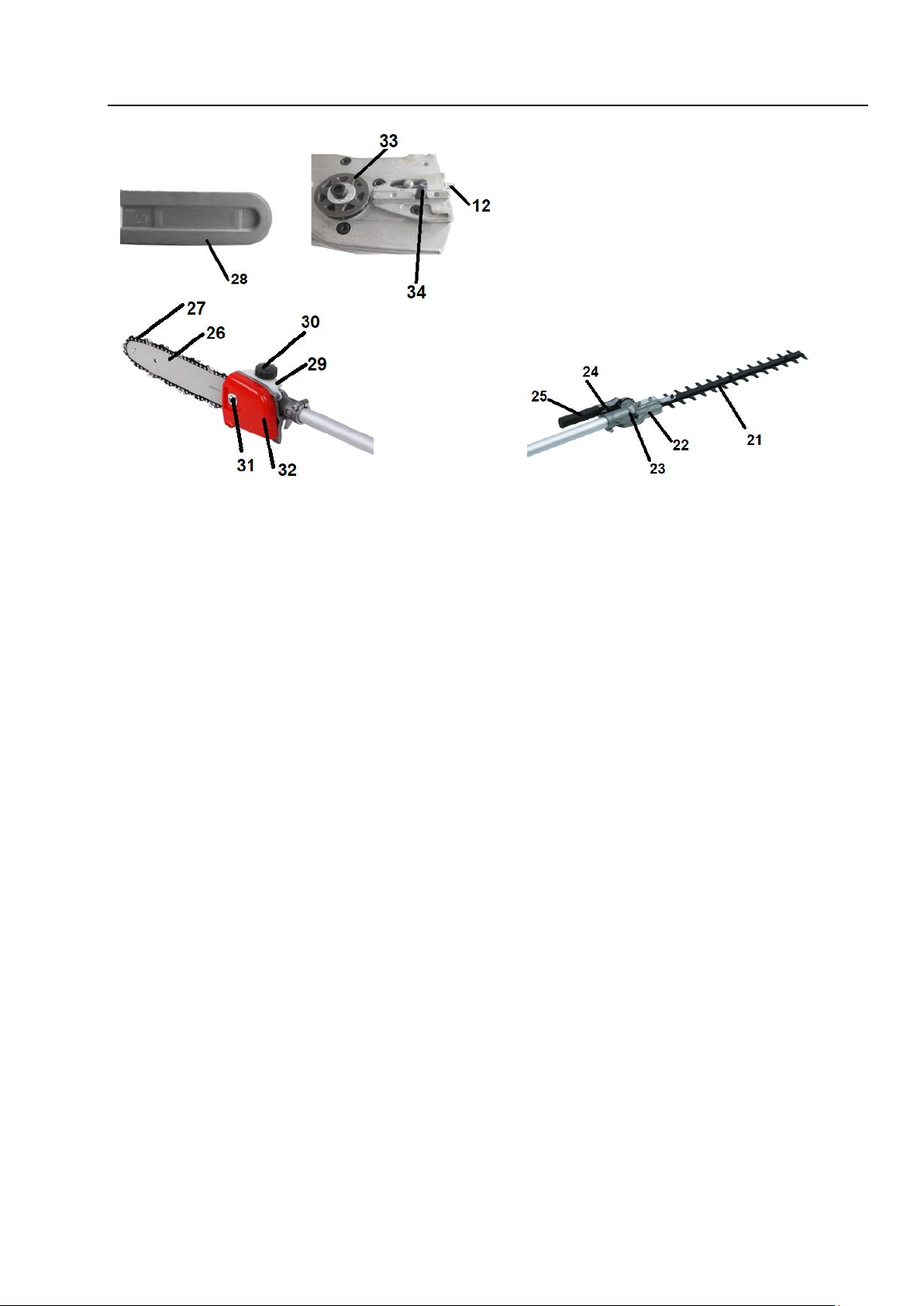

3.2 Elementy urządzenia (budowa urządzenia)

9

Rys. 1

1. Obudowa silnika

2. Przewód z wtyczką

3. Nożyk odcinający żyłkę

4. Pas nośny

5. Uchwyt tylny

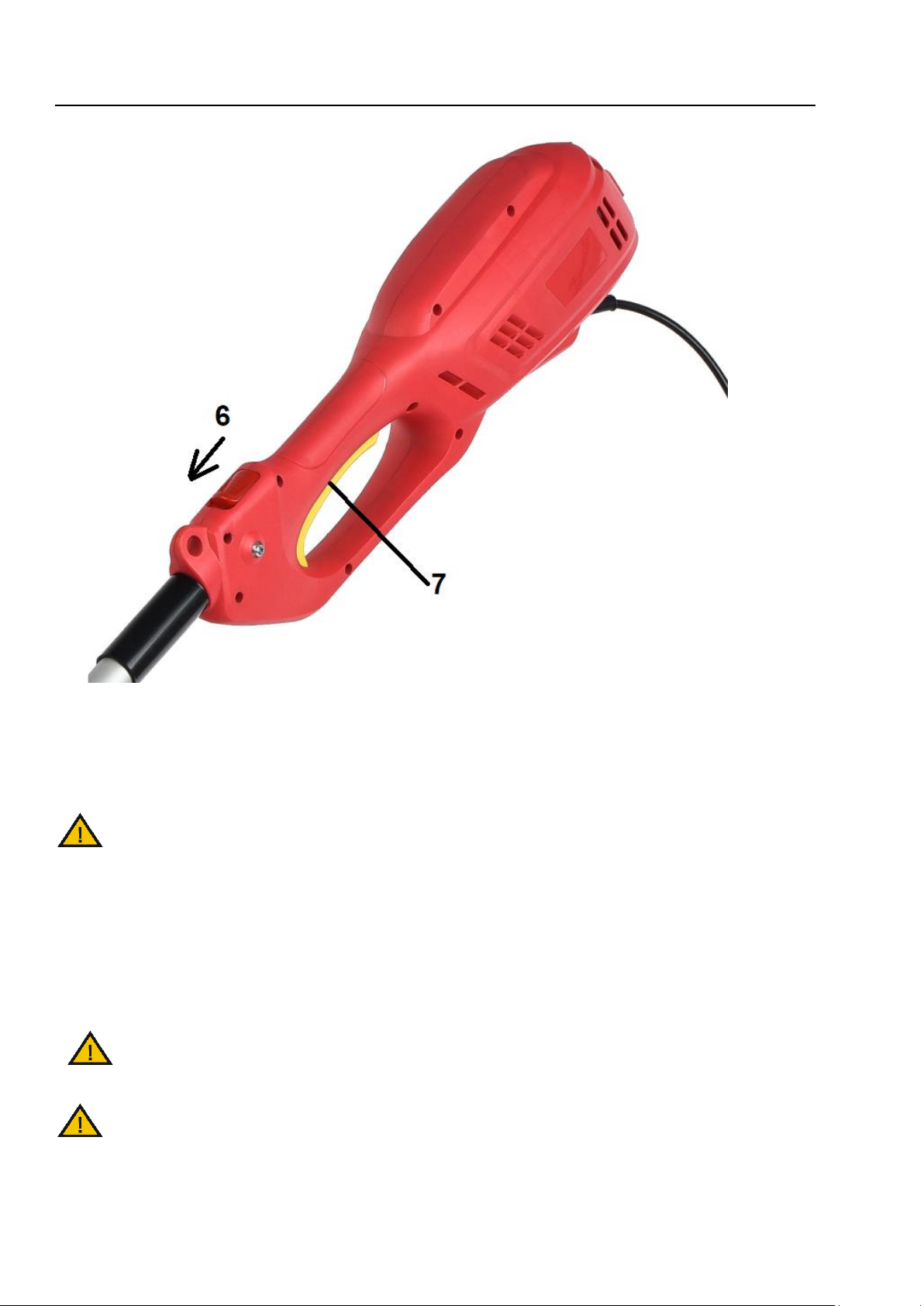

6. Blokada wyłącznika

7. Wyłącznik ON/OFF

8. Uchwyt pomocniczy

9. Rura górna

10. Pokrętło od łączenia rury górnej z dolną

11. Zawleczka do łączenia rury górnej z dolną

12. Śruba napinająca z nakrętką zabezpieczającą do napinania łańcucha

13. Śruba od mocowania uchwytu pomocniczego

14. Rura dolna

15. Osłona ochronna
15A. Śruby do montażu osłony ochronnej

16. Głowica
16A. Żyłka

17. Tarcza tnąca

17A. Kołnierz wewnętrzny
17B. Kołnierz zewnętrzny
17C. Nakrętka

18. Klucz nasadowy

19. Klucz imbusowy

20. Przekładnia kątowa

21. Listwa tnąca nożyc do żywopłotu

22. Przekładnia

23. Głowica obrotowa

10

24. Blokada regulacji kąta pracy

25. Dźwignia regulacji kąta pracy

26. Prowadnica

27. Łańcuch

28. Osłona prowadnicy z łańcuchem

29. Zbiornik oleju do smarowania łańcucha

30. Korek od zbiornika oleju

31. Nakrętka od osłony zębatki napędowej

32. Osłona zębatki napędowej

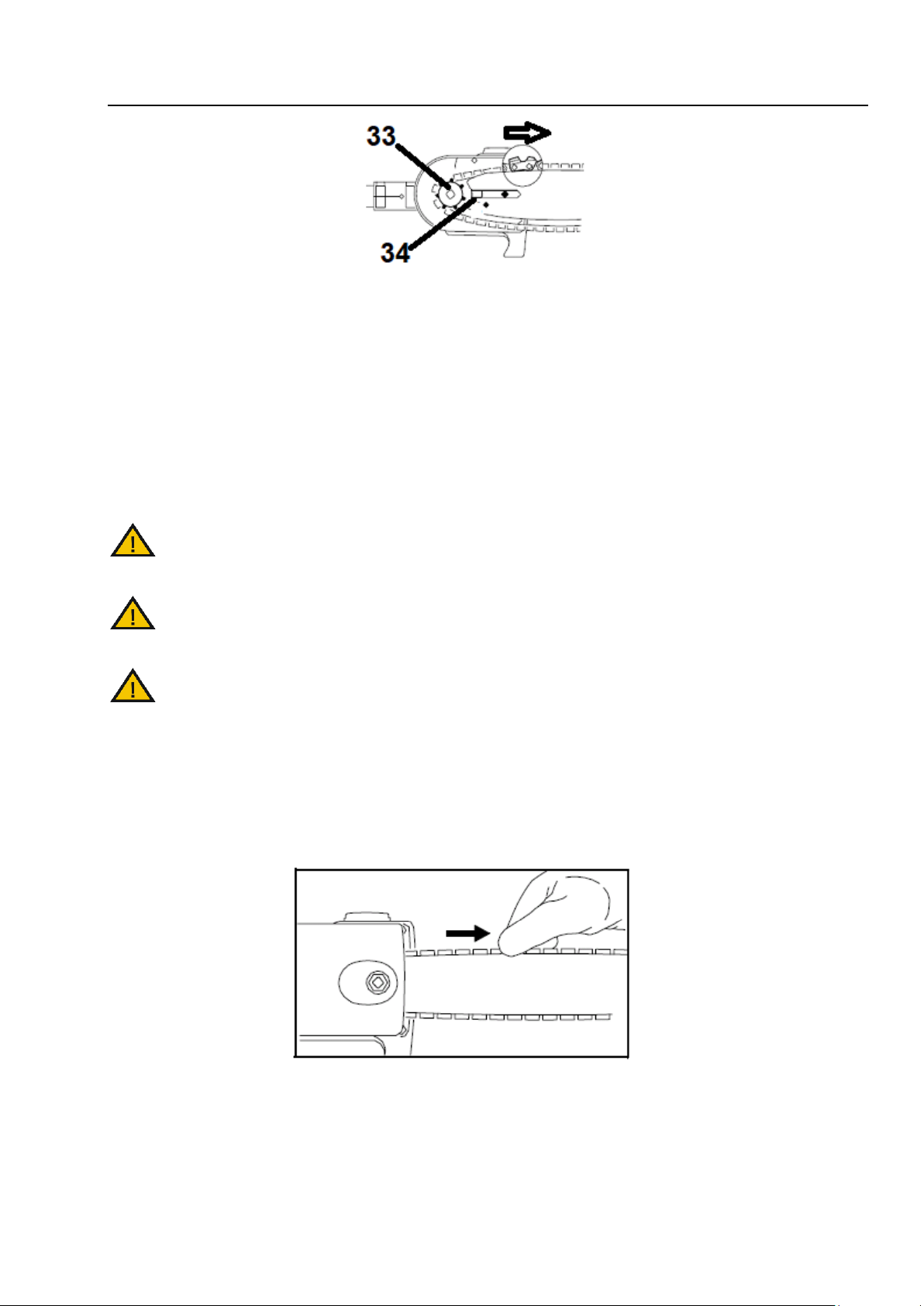

33. Zębatka napędowa

34. Śruba mocowania prowadnicy

Przed złożeniem urządzenia wielofunkcyjnego zapoznaj się z Rys.1 przedstawiającym elementy

urządzenia.

3.3 Dane techniczne

SK1400 - 4W1 (nr kat.: 12040193)

pilarka

nożyce

tarcza

żyłka

Napięcie znamionowa

230V / 50 Hz

Moc urządzenia

1400 W

Klasa zabezpieczenia

II

Obroty bez obciążenia

10 000obr/min

Średnica cięcia

nd

nd

230 mm -3 zębowa, 1,4

400mm

Pojemność zbiornika na olej

150ml

nd

Rodzaj łańcucha

Alp-50-39S

nd

Rodzaj prowadnicy

AL10-39-507P

Prędkość łańcucha bez obciążenia

18,8 m/s

Długość prowadnicy / długość ciecia

254mm/245mm

Grubość żyłki tnącej

nd

2 mm

Długość żyłki

nd

5 m

Typ głowicy żyłkowej

nd

Półautomatyczna

Max średnica cięcia

nd

24mm

nd

Długość cięcia listwy nożyc do
żywopłotu

nd

390 mm

nd

Waga urządzenia bazowego (bez
końcówek funkcyjnych)

3 kg

Waga netto końcówek
funkcyjnych

1,7 kg

2,2 kg

1,7 kg

1,7 kg

Gwarantowany poziom mocy
akustycznej

107dB (A)

Zmierzony poziom mocy
akustycznej:

102,7 dB(A) k=3 dB(A)

Zmierzony poziom ciśnienia
akustycznego:

89,5 dB(A) k=3 dB(A)

Wibracje (uchwyt przedni):

7,749 k=1,5 m/s2

Wibracje (uchwyt pomocniczy):

6,715 k=1,5 m/s2

11

Wartości hałasu i drgań zostały określone zgodnie z normami i przepisami określonymi w deklaracji zgodności.
Podana wartość emisji drgań została zmierzona metodą znormalizowaną i może być użyta do porównania
urządzenia z innymi urządzeniami elektrycznymi oraz do szacunkowej oceny stopnia ekspozycji użytkownika
na drgania.

Wartości emisji drgań mogą być rozbieżne z podaną i różne podczas pracy urządzenia, w zależności
od sposobu jej użycia. Środki ostrożności mające na celu ochronę użytkownika, powinny opierać się na ocenie
ekspozycji w konkretnych, rzeczywistych warunkach pracy (należy wziąć pod uwagę wszystkie składowe cyklu
pracy, czyli zarówno czas pracy, jak czas, w którym urządzenie pozostaje wyłączone oraz pracuje bez
obciążenia).

*Producent zastrzega sobie prawo do zmian poprawiających funkcjonalność i bezpieczeństwo urządzenia, które
niekoniecznie są odzwierciedlone na rysunkach i w opisach niniejszej instrukcji.

4. Podstawowe zalecenia bezpieczeństwa

Zawarte są tu podstawowe zasady bezpieczeństwa, konieczne do zachowania podczas pracy urządzenia.
Urządzenie jest zaopatrzone w naklejki ostrzegawcze i informacje w postaci piktogramów – umownych znaków
ostrzegawczych, które mają przypominać o bezpieczeństwie użytkowania i obsługi. Naklejki te należy
utrzymywać w czystości i nie wolno ich odklejać. W przypadku uszkodzenia, zabrudzenia czy utraty czytelności
należy dokupić je u importera i ponownie umieścić na maszynie.
Znaki bezpieczeństwa oraz napisy ostrzegawcze są umieszczony na obudowie urządzenia.

4.1 Symbole dotyczące urządzenia:

Dbaj o to, aby były czytelne: (nie wszystkie są na urządzeniu)

UWAGA! Zachowaj szczególną ostrożność!

OSTRZEŻENIE!
Niebezpieczeństwo porażenia prądem elektrycznym.
Przed czyszczeniem, konserwacją lub naprawą zawsze wyjmij
wtyczkę ze źródła zasilania.
Wyjmij wtyczkę z gniazdka sieciowego jeśli przewód jest
uszkodzony bądź przecięty.

OSTRZEŻENIE!
UWAGA!
Przeczytaj uważnie instrukcję obsługi przed uruchomieniem
urządzenia.

12

OSTRZEŻENIE!
Osoby postronne (szczególnie dzieci) i zwierzęta domowe
powinny znajdować się w bezpiecznej odległości (co najmniej
15m).
Uważaj na ciała obce, które mogą być pochwycone i wyrzucone
przez elementy tnące.

Istnieje ryzyko, że kamienie czy inne przedmioty mogą być
wyrzucane przez kosę. Urządzenie jest wyposażone w rotujące
części, które podczas pracy mogą wyrzucać różne przedmioty!

UWAGA!
Zakładaj odpowiednie środki ochrony osobistej.
Zakładaj odpowiednią odzież ochronną.
Zakładaj okulary ochronne – uważaj na ciała obce, które mogą
być pochwycone i wyrzucone przez ostrza.
Zakładaj ochronniki słuchu – chroń swój słuch.
Zakładaj kask – ryzyko uderzenia przez spadające ciała obce.

UWAGA!
Pracuj w odpowiednio grubych rękawicach ochronnych.

UWAGA!
Pracuj w obuwiu roboczym z przeciwpoślizgową podeszwą i
wzmocnionymi czubkami.

OSTRZEŻENIE!
Ostry element tnący. Niebezpieczeństwo zranienia.

Trzymaj kończyny z dala od głowicy żyłkowej / tarczy tnącej podczas
pracy.

Uważaj na obracającą się żylkę tnącą / tarczę tnącą. Żyłka /
tarcza obraca się po wyłączeniu silnika.

Uwaga na spadające elementy

13

4.2 Symbole w instrukcji obsługi

UWAGA! OSTRZEŻENIE - symbol niebezpieczeństwa z informacjami na temat ochrony osób i mienia.

WSKAZÓWKA ułatwiająca posługiwanie się urządzeniem.

UWAGA!
Nie narażaj urządzenia na działanie wilgoci.
Nie tnij mokrego materiału, ani nie pracuj w deszczu.

Nie używaj pił tarczowych w urządzeniu!

OSTRZEŻENIE!
Niebezpieczeństwo porażenia prądem elektrycznym.

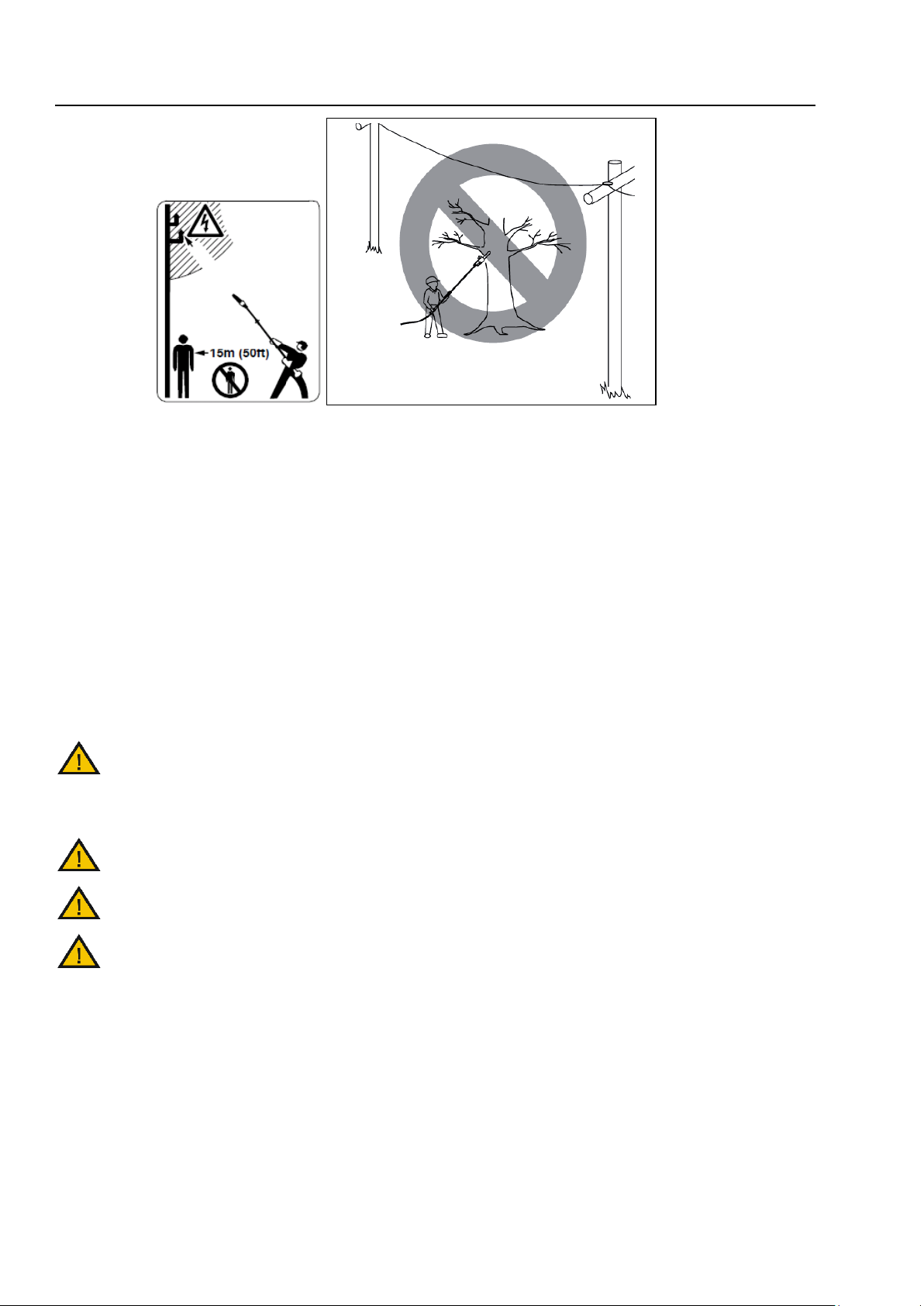

Pracuj z dala od linii wysokiego napięcia (co najmniej 10m).

Osoby postronne (szczególnie dzieci) i zwierzęta domowe
powinny znajdować się w bezpiecznej odległości (co najmniej
15m).

Gwarantowany poziom mocy akustycznej.
Produkt odpowiada standardom bezpieczeństwa.

Symbol przekreślonego kosza na śmieci umieszczany na sprzęcie,
opakowaniu lub dokumentach do niego dołączonych oznacza, że
produktu nie wolno wyrzucać łącznie z innymi odpadami.
Oznakowanie oznacza jednocześnie, że sprzęt został wprowadzony
do obrotu po dniu 13 sierpnia 2005 r.

Przekaż niepotrzebne urządzenie elektryczne, jego akcesoria i
opakowanie do zgodnej z przepisami o ochronie środowiska
naturalnego utylizacji.
Nie wyrzucaj urządzeń razem ze śmieciami domowymi.
Należy oddać zużyte urządzenie elektryczne w punkcie
recyklingu.

Druga klasa izolacji – oznacza, że produkt nie musi być
uziemiony. Urządzenie jest podwójnie izolowane. Wszystkie części

wewnętrzne są izolowane od źródeł zasilania elektrycznego.

14

4.3 Ogólne wskazówki bezpieczeństwa

W przypadku nieprawidłowej eksploatacji urządzenie może spowodować poważne urazy. W celu

uniknięcia szkód osobowych i rzeczowych, koniecznie przestrzegaj opisanych wskazówek bezpieczeństwa i
zachowania szczególnej uwagi. Zaznajom się dobrze ze wszystkimi częściami urządzenia przed jej montażem.

Urządzenie elektryczne w czasie pracy wytwarza pole elektromagnetyczne. Pole to może w określonych

warunkach wpływać na wszelkie implanty medyczne. Aby zmniejszyć niebezpieczeństwo poważnych lub
śmiertelnych obrażeń, zalecamy osobom posiadającym implanty konsultację z lekarzem i producentem
implantu przed rozpoczęciem obsługiwania urządzenia.

Zaznajom się z wszystkimi ostrzeżeniami, wskazówkami, ilustracjami i przepisami

dostarczonymi z tym urządzeniem. Nieprzestrzeganie poniższych wskazówek może spowodować

porażenie prądem, pożar i/lub ciężkie obrażenia ciała.

Przechowuj wszystkie przepisy i wskazówki bezpieczeństwa dla dalszego zastosowania.

Użyte w poniższym tekście pojęcie „urządzenie elektryczne“ odnosi się do urządzenia zasilanego energią
elektryczną z sieci (z przewodem zasilającym) i do urządzenia zasilanego akumulatorem (bez przewodu
zasilającego).

1. Bezpieczeństwo miejsca pracy
a) Stanowisko pracy utrzymuj w czystości i dobrze oświetlone. Nieporządek w miejscu pracy lub

nieoświetlona przestrzeń robocza mogą być przyczyną wypadków.

b) Nie pracuj w otoczeniu zagrożonym wybuchem, w którym znajdują się np. łatwopalne ciecze,

gazy lub pyły. Podczas pracy urządzeniem elektrycznym wytwarzają się iskry, które mogą spowodować

zapłon (z pyłu albo oparów).

c) Podczas użytkowania urządzenia zwrócić uwagę na to, aby dzieci i inne osoby postronne

znajdowały się w bezpiecznej odległości. Odwrócenie uwagi może spowodować utratę kontroli nad

urządzeniem elektrycznym.

2. Bezpieczeństwo elektryczne
a) Wtyczka urządzenia elektrycznego musi pasować do gniazda. Nie modyfikuj wtyczki w jakikolwiek

sposób. Nie używaj wtyków adapterowych w przypadku urządzeń elektrycznych z uziemieniem
ochronnym. Niezmienione wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem.

b) Unikaj kontaktu z uziemionymi powierzchniami jak rury, grzejniki, piece i lodówki. Ryzyko porażenia

prądem jest większe, gdy ciało użytkownika jest uziemione.

c) Zabezpiecz urządzenie elektryczne przed deszczem i wilgocią. Przedostanie się wody do urządzenia

elektrycznego podwyższa ryzyko porażenia prądem.

d) Nigdy nie używaj przewodu do innych czynności. Nigdy nie noś urządzenia elektrycznego,

trzymając je za przewód; ani nie używaj przewodu do zawieszenia urządzenia; nie wyciągaj wtyczki

15

z gniazdka ciągnąc za przewód. Chroń przewód przed wysokimi temperaturami, trzymaj z dala od
oleju, ostrych krawędzi lub ruchomych części urządzenia. Uszkodzone lub splątane przewody

zwiększają ryzyko porażenia prądem.

e) W przypadku pracy urządzeniem elektrycznym pod gołym niebem, używaj przewodu

przedłużającego, dostosowanego również do zastosowań zewnętrznych. Użycie właściwego

przedłużacza (dostosowanego do pracy na zewnątrz) zmniejsza ryzyko porażenia prądem.

f) Jeżeli nie da się uniknąć zastosowania urządzenia elektrycznego w wilgotnym otoczeniu, użyj

wyłącznika ochronnego różnicowo-prądowego. Zastosowanie wyłącznika ochronnego różnicowo-

prądowego zmniejsza ryzyko porażenia prądem.

3. Bezpieczeństwo osób
a) Podczas pracy zachowaj ostrożność, każdą czynność wykonuj uważnie i z rozwagą. Nie używaj

urządzenia elektrycznego, gdy jesteś zmęczony lub pod wpływem narkotyków, alkoholu lub
lekarstw. Moment nieuwagi przy użyciu urządzenia elektrycznego może stać się przyczyną poważnych

urazów ciała.

b) Noś osobiste wyposażenie ochronne. Zawsze noś okulary ochronne. Noszenie osobistego

wyposażenia ochronnego tj. maski przeciwpyłowej, obuwia z podeszwami przeciwpoślizgowymi, kasku
ochronnego lub środków ochrony słuchu (w zależności od rodzaju i zastosowania urządzenia elektrycznego)
– zmniejsza ryzyko obrażeń ciała.

c) Unikaj niezamierzonego uruchomienia urządzenia elektrycznego. Przed podniesieniem lub

przeniesieniem urządzenia elektrycznego, upewnij się, że urządzenia elektryczne jest wyłączone
(wyłącznik w pozycji „OFF/ O”). Trzymanie palca na wyłączniku podczas przenoszenia urządzenia

elektrycznego lub podłączenie do prądu włączonego urządzenia elektrycznego (wyłącznik w pozycji „ON/I”),
może stać się przyczyną wypadków.

d) Przed włączeniem urządzenia elektrycznego, usuń narzędzia nastawcze lub klucze. Narzędzie lub

klucz, znajdujący się w ruchomych częściach urządzenia elektrycznego mogą doprowadzić do obrażeń
ciała.

e) Unikaj nienaturalnych pozycji przy pracy. Dbaj o stabilną pozycję i zachowuj równowagę przez cały

czas pracy. To umożliwia lepszą kontrolę urządzenia elektrycznego w nieprzewidzianych sytuacjach.

f) Noś odpowiednie ubranie. Nie noś luźnego ubrania ani biżuterii. Włosy, ubranie i rękawice trzymaj

z daleka od ruchomych części. Luźne ubranie, biżuteria lub długie włosy mogą zostać wciągnięte przez

ruchome części.

g) Nie pozwól, aby znajomość uzyskana dzięki częstemu korzystaniu z urządzenia elektrycznego

pozwoliła Ci na ignorowanie zasad bezpieczeństwa urządzenia elektrycznego. Bezwzględne działanie

może spowodować poważne obrażenia w ciągu jednej sekundy.

4. Prawidłowa obsługa i eksploatacja urządzeń elektrycznych
a) Nie przeciążaj urządzenia elektrycznego. Do pracy używaj urządzenia elektrycznego, które jest do

tego przewidziane. Odpowiednio dobranym urządzeniem elektrycznym pracuje się w danym zakresie
mocy lepiej i bezpieczniej.

16

b) Nie używaj urządzenia elektrycznego, którego włącznik/wyłącznik jest uszkodzony. Urządzenie

elektryczne, którego nie można włączyć lub wyłączyć jest niebezpieczne i musi zostać naprawione.

c) Przed regulacją urządzenia elektrycznego, wymianą osprzętu lub po zaprzestaniu pracy

urządzeniem elektrycznym, wyjmij wtyczkę ze źródła prądu. Ten środek ostrożności zapobiega

niezamierzonemu włączeniu urządzenia elektrycznego.

d) Przechowuj urządzenie elektryczne w miejscu niedostępnym dla dzieci. Nie udostępniaj urządzenia

elektrycznego osobom, które go nie znają lub nie zaznajomiły się z niniejszymi przepisami.

Urządzenia elektryczne używane przez niedoświadczone osoby są niebezpieczne.

e) Starannie konserwuj urządzenie elektryczne i jego akcesoria. Sprawdzaj czy ruchome części

urządzenia elektrycznego prawidłowo funkcjonują i nie są zablokowane, czy części nie są połamane,
poluzowane lub inaczej uszkodzone i czy prawidłowe działanie urządzenia elektrycznego nie jest
zakłócone. Przed użyciem urządzenia zleć naprawę uszkodzonych części. Przyczyną wielu wypadków

są źle konserwowane urządzenia elektryczne.

f) Elementy tnące urządzenia elektrycznego muszą być zawsze ostre i czyste. Starannie pielęgnowane

elementy tnące z ostrymi ostrzami rzadziej się blokują i są łatwiejsze w prowadzeniu.

g) Używaj urządzenia elektrycznego, akcesoriów, oprzyrządowania itd. tylko zgodnie z tymi

wskazówkami. Zwracaj przy tym uwagę na warunki pracy i uwzględniaj rodzaj wykonywanej pracy.

Używanie urządzeń elektrycznych do celów niezgodnych z ich przeznaczeniem może prowadzić do
niebezpiecznych sytuacji.

h) Dbaj o to, by uchwyty i inne obszary służące do chwytania były suche, czyste i nie były

zanieczyszczone olejem ani smarem. Tłuste, zabrudzone olejem uchwyty są śliskie i prowadzą do utraty

kontroli nad urządzeniem.

5. Serwis

Naprawę urządzenia elektrycznego zlecaj jedynie wykwalifikowanemu fachowcowi i przy użyciu
oryginalnych części zamiennych. To gwarantuje, że bezpieczeństwo urządzenia zostanie zachowane.

4.4 Dodatkowe wskazówki bezpieczeństwa

1. Wskazówki bezpieczeństwa dotyczące pracy narzędziem tnącym

• Urządzenie nie jest przeznaczone do używania przez osoby (włącznie z dziećmi) o ograniczonych

zdolnościach umysłowych, fizycznych lub osoby nie posiadające odpowiedniej wiedzy i/lub
doświadczenia, chyba że będą pracować pod nadzorem odpowiedzialnej za ich bezpieczeństwo osoby
lub otrzymają od niej wskazówki, jak powinno być używane urządzenie.

• Nie używaj urządzenia do innych celów niż zostało do tego przeznaczone.

• Noś rękawice robocze przy pracy elementu tnącego.

• Zakładaj środki ochrony osobistej – aby uniknąć uszkodzeń twarzy noś osłonę twarzy

• Zatrzymaj urządzenie, jeśli ktoś pojawi się w obrębie obszaru cięcia.

• Pamiętaj, że to użytkownik i/lub właściciel ponoszą odpowiedzialność za wypadki i urazy innych osób

oraz ich mienia.

• Sprawdź teren cięcia przed rozpoczęciem pracy. Usuń wszelkie kamienie, patyki, druty oraz inne ciała

obce, które mogą zakłócić pracę urządzenia lub zostać wyrzucone przez urządzenie z ruszających się
elementów tnących.

• Przed każdym użyciem przeprowadź kontrolę wzrokową urządzenia. Nie uruchamiaj urządzenia, jeśli

jest uszkodzone lub brak w nim elementów ochronnych (w zależności od wybranego elementu np.

17

osłona dłoni, osłona bezpieczeństwa), czy części urządzenia tnącego albo gdy wkręty są zużyte,
uszkodzone lub niedokręcone.

• Przestrzegaj przepisów dotyczących ochrony przed hałasem i przepisów lokalnych. Możliwość

eksploatacji urządzenia w określone dni (np. w niedziele i święta), w określonych porach dnia (w porze
obiadowej, w czasie ciszy nocnej) oraz w określonych obszarach (np. kurortach lub klinikach) jest
ograniczona.

• Nie używaj urządzenia w deszczu, przy złej pogodzie, w wilgotnym otoczeniu, nie tnij mokrego materiału.

• Pracuj wyłącznie w świetle dziennym lub przy bardzo dobrym sztucznym oświetleniu.

• Nigdy nie zostawiaj urządzenia w miejscu pracy bez nadzoru.

• Włączaj i wyłączaj silnik zgodnie z zasadami podanymi w niniejszej instrukcji i tylko stojąc w bezpiecznej

odległości od elementów tnących.

• Urządzenie jest przeznaczone do pracy oburęcznej. Kciuk i palce muszą mocno obejmować uchwyty.

Nigdy nie pracuj jedną ręką – niebezpieczeństwo utraty kontroli nad urządzeniem i odniesienia
poważnych obrażeń

• Przy włączaniu urządzenia oraz przy pracującym silniku trzymaj element tnący z dala od wszelkich
części ciała, a przede wszystkim od rąk i stóp. Istnieje niebezpieczeństwo obrażeń!

• Przenoś urządzenie wyłącznie chodząc, nie biegaj z urządzeniem.

• Nie pracuj w pobliżu palnych cieczy i gazów - niebezpieczeństwo pożaru lub wybuchu.

• Nie pracuj w pobliżu wysypisk, kanałów czy wałów - możesz stracić równowagę i spaść.

• Uważaj na dziury, koleiny, ukryte przedmioty lub wyboje - wysoka trawa może je łatwo ukryć.

• Pracuj, zachowując stabilną pozycję, w szczególności na pochyłościach terenu. Poślizgnięcie się lub

upadek może spowodować poważne obrażenia ciała.

• Uważaj, by element tnący nie dotykał przy włączaniu urządzenia i podczas pracy: kamieni, żwiru,
drutów przewodu sieciowego i innych przedmiotów.

• Nigdy nie próbuj zatrzymywać elementu tnącego ręką! Zawsze czekaj, aż elementy tnące zatrzymają
się same.

• Nie chwytaj ani nie podnoś urządzenia za element tnący. Kontakt z elementem tnącym może
spowodować obrażenia.

• Nie uruchamiaj urządzenia, gdy jest ono obrócone lub gdy nie znajduje się w pozycji roboczej.

• Silnik nagrzewa się podczas pracy i może spowodować poparzenia - nie dotykaj go.

• Po wyłączeniu urządzenia element tnący porusza się jeszcze przez kilka sekund. Ręce i nogi

trzymaj z daleka od urządzenia.

• Wyłącz urządzenie każdorazowo podczas przekraczania innych powierzchni niż obszar pracy.

• Usuwaj resztki ściętego materiału tylko przy wyłączonym urządzeniu.

• Nie próbuj uwolnić zablokowanej/ zakleszczonego materiału, zanim nie wyłączysz urządzenia.

• Jeśli urządzenie zacznie wibrować w odmienny, nieprawidłowy sposób, zatrzymaj silnik i szybko

poszukaj przyczyny. Wibracje są ostrzeżeniem przed problemem.

• Zawsze wyłącz urządzenie i wyciągnij wtyczkę ze źródła zasilania:

- gdy oddalasz się od urządzenia elektrycznego;

- jeżeli urządzenie jest nieużywane;

- przed czyszczeniem;

- przed sprawdzaniem i przechowywaniem;

- przystępujesz do usuwania blokady z elementu tnącego;

- jeżeli w trakcie pracy urządzenie natrafia na ciało obce lub pojawiają się anormalne wibracje. W takim
przypadku sprawdź urządzenie pod kątem uszkodzeń lub ewentualnie napraw - oddaj do
autoryzowanego serwisu.

18

• Narażenie na wibracje poprzez długotrwałe stosowanie narzędzi ręcznych może powodować

uszkodzenie naczyń krwionośnych lub nerwów w palcach, dłoniach i stawach u osób szczególnie
narażonych na wady układu krążenia lub opuchlizny. Dłuższa praca urządzenia może powodować
zakłócenia w ukrwieniu rąk spowodowane wibracjami. Jeśli pojawią się symptomy takie jak odrętwienie,
ból, osłabienie, przebarwienia lub zmiany skóry, brak czucia w palcach, dłoniach lub stawach należy
przerwać pracę i skonsultować się z lekarzem. Użytkownicy, którzy regularnie używają narzędzi
ręcznych z napędem mechanicznym muszą kontrolować stan zdrowia oraz stan stosowanych przez
nich narzędzi. Czas pracy można wydłużyć używając odpowiednich rękawic lub robiąc regularne
przerwy, aby uniknąć ryzyka „białych palców”.

• Jeśli powstanie sytuacja nieopisana w tym podręczniku zwróć się o pomoc na infolinię serwisową
producenta.

2. Wskazówki bezpieczeństwa dotyczące pracy pilarką

• Podczas pracy w formie pilarki – podczas cięcia konaru, który jest napięty, uważaj na siłę
sprężynującą. Kiedy napięcie w włóknach drewna zostanie zwolnione, odciążony sprężynujący konar
może uderzyć w operatora i / lub wyrzucić pilarkę w niekontrolowany sposób.

• Utrzymuj mocny uchwyt, trzymając kciuki i palce za rękojeść piły łańcuchowej, trzymając obie ręce na
pilarce i ustaw swoje ciało i ramię tak, aby opierały się siłom odrzutu. Siły odrzutu mogą być
kontrolowane przez operatora, jeśli zostaną podjęte odpowiednie środki ostrożności. Nie puszczaj piły
łańcuchowej.

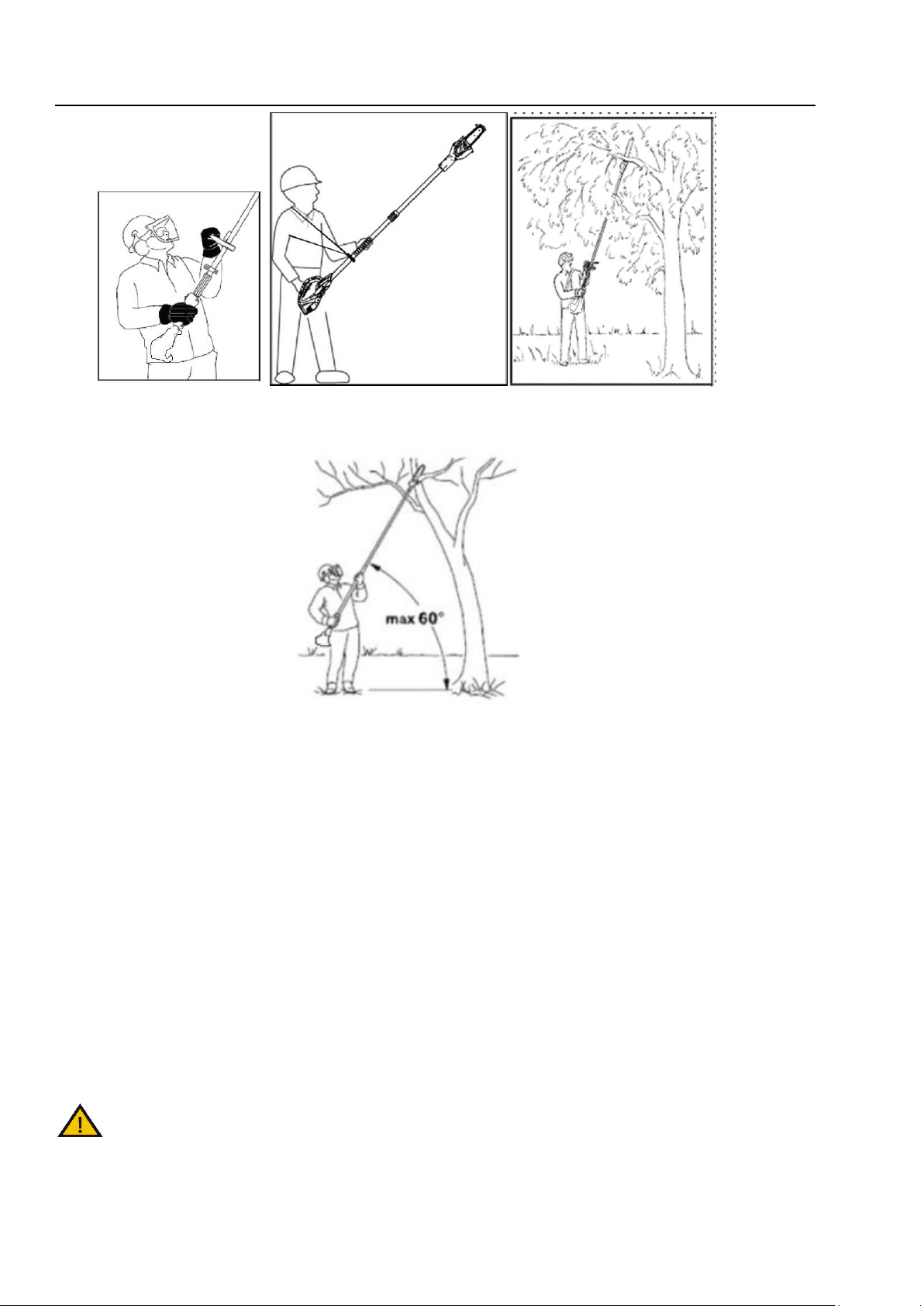

• Nie przeciążaj pilarki i nie przecinaj powyżej wysokości ramion. Pomaga to uniknąć niezamierzonego
kontaktu końcówki i umożliwia lepszą kontrolę piły łańcuchowej w nieoczekiwanych sytuacjach.

• Odrzut może prowadzić do niebezpiecznej utraty kontroli nad piłą łańcuchową i spowodować poważne
lub śmiertelne obrażenia operatora pilarki lub osoby postronnej. Zawsze bądź czujny, gdy odrzut i
odbicie i szarpnięcie są poważnymi niebezpieczeństwami związanymi z piłą łańcuchową i główną
przyczyną większości wypadków.

• Poniżej opisane sytuacje mogą spowodować utratę kontroli nad pilarką, a w konsekwencji ciężkie
zranienia użytkownika. Są wynikiem niewłaściwej pracy z urządzeniem – niepewnego uchwytu pilarki,
pracy na niepewnym podłożu, cięcia powyżej wysokości ramion, tępym i źle naprężonym lub
niezalecanym przez producenta łańcuchem oraz nieoryginalną prowadnicą.

• Podczas pracy z pilarką mogą nastąpić następujące sytuacje:
o Szarpnięcie urządzenia do przodu – powstaje, jeżeli tniesz po dolnej stronie prowadnicy. Aby

zapobiec temu zjawisku pewnie trzymaj urządzenie w obu rękach

o Odrzut (czyli nagły ruch prowadnicy skierowany do tyłu w kierunku użytkownika) - powstaje jeżeli

piłujesz piłą łańcuchową po górnej części prowadnicy. Pilarka posiada prowadnicę i łańcuch, które
zmniejszają ryzyko wystąpienia odrzutu, ale go nie eliminują. Aby mu zapobiec zachowaj stabilną
pozycję ciała, pewnie trzymaj urządzenie w obu rękach (palce i kciuk muszą obejmować uchwyty)
nie piłuj kilku gałęzi na raz i prowadnicę prowadź wyłącznie w płaszczyźnie szczeliny po przejściu
piły, a więc unikając zakantowania lub skręcania w szczelinie.

Unikaj odrzutów, odrzut może spowodować poważne kalectwo lub śmierć.

o Odbicie – powstaje wskutek zetknięcia się końcówki prowadnicy z jakimś przedmiotem lub gdy

drewno spowoduje zacięcie się piły łańcuchowej w trakcie cięcia. Aby temu zapobiec zawsze
pewnie trzymaj pilarkę w obu dłoniach, unikaj piłowania końcówką prowadnicy lub piłowania
powyżej wysokości barków.

19

Sytuacji takich należy unikać i m.in. dlatego nie należy kosić przy słabej widoczności, ani zbyt nisko kosić w
wysokiej trawie gdy nie widzi się podłoża.

1. Przed rozpoczęciem pracy oczyść teren koszenia z kamieni, drutów, gałęzi itp.

2. Podczas pracy urządzenie należy trzymać tylko za uchwyty kierownicy.

3. Podczas pracy z urządzeniem śledź wzrokiem pas koszenia. Jeśli zmieniasz miejsce koszenia wyłącz

silnik.

4. Uważaj na stopy podczas pracy! Nie podnoś urządzenia ponad własny bark.

5. Unikaj pracy w rogach, przy ostrych krawędziach itp. Unikaj podskakiwania i zaczepiania się elementu

tnącego.

W momencie wystąpienia jednego z powyższych zagrożeń nigdy nie puszczaj pilarki. Stój stabilnie w
rozkroku, ciało i ramiona ustaw w takiej pozycji, aby zamortyzować tę dodatkową siłę i natychmiast wyłącz
urządzenie.

Stosuj się do instrukcji producenta dotyczących ostrzenia i konserwacji pilarki

3. Bezpieczeństwo elektryczne

• Zwróć uwagę na to, aby napięcie sieciowe było zgodne z danymi znajdującymi się na tabliczce
znamionowej.

• W miarę możliwości urządzenie podłączaj jedynie do gniazda sieciowego z wyłącznikiem ochronnym
prądowym (wyłącznikiem FI) o prądzie wyzwalającym nie przekraczającym 30mA.

• Wtyczka urządzenia elektrycznego powinna pasować do gniazda. Nie można jej w żaden sposób
modyfikować.

• Stosuj tylko i wyłącznie dopuszczone przewody sieciowe, przeznaczone do stosowania na zewnątrz,
których długość wynosi maksymalnie 50 m. Przekrój poprzeczny żyły przewodu sieciowego musi
wynosić przynajmniej 1,5 mm2. Przed użyciem zawsze całkowicie rozwiń bęben kablowy oraz sprawdź
przewód pod względem uszkodzeń.

• Prowadź przewód sieciowy w taki sposób, aby podczas cięcia nie został pochwycony przez gałęzie
i podobne przedmioty, ani przypadkowo przecięty.

• Jeżeli przewód sieciowy jest uszkodzony, nie dotykaj go. Natychmiast wyłącz urządzenie i wyciągnij
wtyczkę sieciową z gniazdka wtykowego. Nie podłączaj go ponownie. Uszkodzony przewód musi
zostać wymieniony przed ponownym podjęciem pracy przez wykwalifikowaną osobę lub serwis
(www.krysiak.pl).

4. Bezpieczna konserwacja, przechowywanie i transport

• Nie podejmuj samodzielnych prób naprawiania urządzenia, o ile nie posiadasz właściwego
przygotowania zawodowego w tym zakresie. Wszystkie prace, które nie są podane w tej instrukcji,
powinien przeprowadzić autoryzowany serwis upoważniony przez dealera.

• Pracując przy elemencie tnącym, zakładaj zawsze rękawice ochronne.

• Nie transportuj urządzenia w czasie, gdy silnik pracuje. Przenoś urządzenie elektryczne tylko za

uchwyt i przy nieruchomym elemencie tnącym. Załóż osłonę elementu tnącego (o ile występuje­np. osłona prowadnicy, osłona listwy nożowej, osłona nożyka tnącego). Staranne obchodzenie

się z urządzeniem zmniejsza niebezpieczeństwo zranienia przez element tnący.

• Dbaj o urządzenie. Utrzymuj je tak, aby zawsze było czyste, co umożliwia łatwiejsze i bezpieczniejsze
wykonywanie pracy. Uważaj, by otwory wentylacyjne na obudowie silnika nie były zatkane. Przestrzegaj

20

instrukcji konserwacyjnych.

• Zużyte elementy tnące regularnie sprawdzaj i oddawaj do ostrzenia. Tępe elementy tnące powodują
przeciążenie maszyny. Wywołane w ten sposób szkody nie podlegają gwarancji.

• Regularnie sprawdzaj osłonę ochronną pod kątem zużycia i deformacji. Ze względów bezpieczeństwa
zużyte i uszkodzone części bezzwłocznie wymieniaj. Zachowaj szczególną ostrożność przy obsłudze
elementu tnącego.

• Używaj wyłącznie oryginalnych części zamiennych i części wyposażenia, które zostały dostarczone
i/lub są zalecone przez producenta. Użycie innych części zamiennych prowadzi do utraty roszczeń z
tytułu gwarancji.

Twoja odpowiedzialność: Ogranicz użytkowanie tego urządzenia do osób, które przeczytały,

zrozumiały i będą się stosować do ostrzeżeń i zaleceń zawartych w tej instrukcji.

5. Montaż

Przed wykonaniem jakichkolwiek czynności montażowych i regulacyjnych wyciągnij wtyczkę ze źródła

prądu. Włóż wtyczkę i włącz urządzenie dopiero gdy urządzenie jest prawidłowo zmontowane, kompletne i nie
jest uszkodzone.

5.1 Montaż rury urządzenia

1. Wyciągnij zawleczkę (Rys. 2, poz. 11).

2. Umieść przystawkę (Rys. 2, poz. 14) w górnej rurze (Rys. 2, poz. 9) od jednostki zasilającej tak by
element zatrzaskowy pasował do otworu.

3. Umieść zawleczkę.

4. Dokręć pokrętło łączeniowe (Rys. 2, poz. 10)

Rys. 2

21

5.2 Montaż uchwytu pomocniczego

OSTRZEŻENIE: Aby kontrolować bezpieczeństwo narzędzia, przedni uchwyt musi być przymocowany i

używany.

Aby przymocować uchwyt do urządzenia

1. Umieść uchwyt pomocniczy (Rys. 3, poz. 8) z uchwytem bocznym (Rys. 3, poz. 8B) na elemencie
montażowym znajdującym się na górnej rurze (Rys. 3, poz. 9). Zwróć uwagę na prawidłowe rozmieszczenie.

Rys. 3

2. Włóż 4 śruby (Rys. 1, poz. 13) do otworów i wkręć je kluczem imbusowym (Rys. 3, poz. 8A), aż poczujesz
opór.

5.3 Montaż i regulacja pasa nośnego

OSTRZEŻENIE: Zachowaj szczególną ostrożność, aby urządzenie było zawsze pod kontrolą. Nie

pozwalaj, aby urządzenie było skierowane na Ciebie lub osobę znajdującą się w pobliżu. Utrata kontroli
może spowodować poważne obrażenia operatora i innych osób.

UWAGA: Przed uruchomieniem silnika zdejmij pas na ramię z urządzenia. Istnieje niebezpieczeństwo

wypadku.

Ostrzeżenie! Nigdy nie zakładaj pasa nośnego po przekątnej na ramiona i klatkę piersiową, ale tylko na

jedno ramię, aby móc szybko wyjąć maszynę z ciała w razie niebezpieczeństwa.

1. W celu zamontowania pasa na ramię na urządzeniu, ściśnij zaczep od pasa nośnego za pomocą kciuka i
palca zapnij na otworze zaczepu.

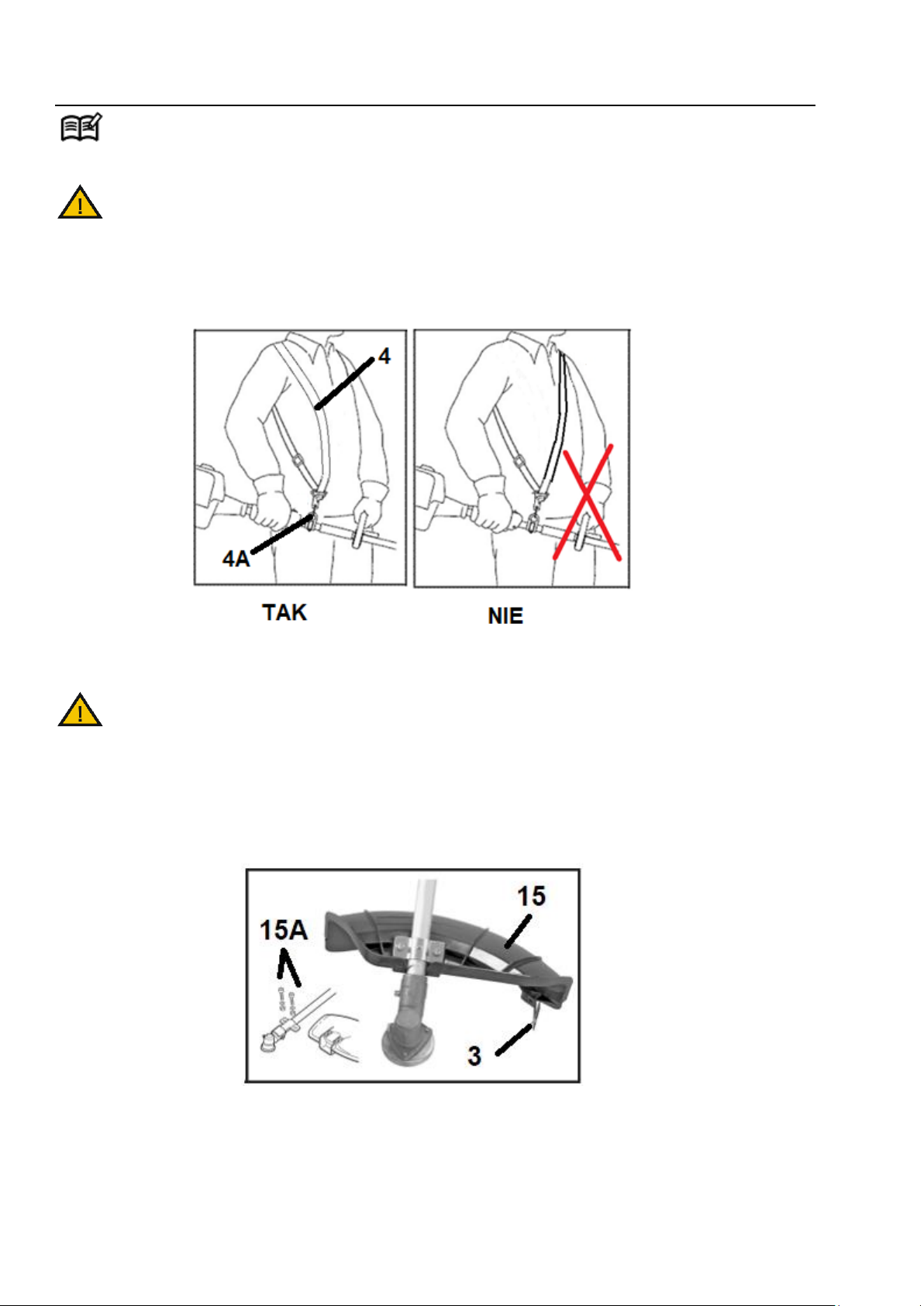

2. Załóż pas nośny (Rys. 4, poz. 4) na ramię.

3. Wyreguluj długość pasa tak, aby hak sprężynowy (Rys. 4, poz. 4A) był poniżej prawego biodra.

Dopasuj długość paska na ramię tak, aby głowica żyłkowa/ tarcza była równoległa do podłoża, gdy urządzenie
wisi na pasku. Aby znaleźć właściwą równowagę, wykonuj kilka ruchów, jakbyś przycinał trawę.

22

Długość pasa wyreguluj tak aby karabińczyk/ zaczep znajdował się na wysokości bioder.

Zawieś pas nośny na prawym ramieniu. Urządzenie ustaw z prawej strony ciała.

Nigdy nie zakładaj pasa nośnego na skos przez ramię i klatkę piersiową. Umieszczaj pas nośny na

ramieniu. Takie ułożenie maszyny umożliwia szybkie zdjęcie maszyny w razie wystąpienia niebezpiecznej
sytuacji.

Przed zluzowaniem pasa nośnego zawsze wyłącz urządzenie. Istnieje niebezpieczeństwo wypadku.

Rys. 4

5.4 Montaż osłony bezpieczeństwa

OSTRZEŻENIE: Jeśli osłona jest uszkodzona, nie używaj przycinarki, dopóki nie zostanie wymieniona.

UWAGA: Zainstaluj osłonę przed użyciem urządzenia.

1. Aby zamontować osłonę (Rys. 5, poz. 15) użyj 2 wkrętów (Rys. 5, poz. 15A), 2 podkładek i 2 nakrętek.
Uważaj na nożyk odcinający żyłkę (Rys. 5, poz. 3).

Rys. 5

5.5 Montaż tarczy tnącej

1. Odkręć od wału nakrętkę i kołnierze (Rys. 6, poz. 17A-C) jak na Rys. 6 używając załączonego klucza
imbusowego (Rys. 6, poz. 19) i klucza nasadowego (Rys. 6, poz. 18).

23

Rys. 6

2. Na wał nałóż odpowiednio kołnierz wewnętrzny (Rys. 7, poz. 17A), tarczę tnącą (Rys. 7, poz. 17), kołnierz
zewnętrzny (Rys. 7, poz. 17B). Następnie przymocuj za pomocą nakrętki (Rys. 7, poz. 17C).

Rys. 7

Uwaga: Kołnierz 17A ma wypust o średnicy otworu w tarczy. Nakrętkę dokręcaj w lewo.

3. Włóż klucz imbusowy (Rys. 8, poz. 19) do otworu (Rys. 8, poz. 19A) od dolnego kołnierza mocującego aby
przekładnia nie mogła się obracać podczas dokręcania kluczem nasadowym (Rys. 8, poz. 18).

Rys. 8

4. Aby poluzować kluczem nasadowym nakrętkę, przekręcaj ją w prawo przy umieszczonym odpowiednio

kluczu imbusowym.

24

Ostrzeżenie!

Upewnij się, że wszystkie elementy są poprawnie zainstalowane i skonfigurowane, a wszystkie śruby są
dokręcone.

5.6 Montaż głowicy tnącej

1. Włóż klucz imbusowy (Rys. 9, poz. 19) do otworu (Rys. 9, poz. 19A) od dolnego kołnierza mocującego aby

przekładnia nie mogła się obracać podczas odkręcania nakrętki kluczem nasadowym (Rys. 9, poz. 18)
zgodnie z ruchem wskazówek zegara.

2. Zdemontuj nakrętkę, kołnierz górny, tarczę tnącą. Odłóż (są jedynie potrzebne do mocowania tarczy tnącej)

3. Nakręć głowicę z żyłką (Rys. 9, poz. 16) na wał ręcznie kręcąc w lewo (odwrotnie do ruchu wskazówek
zegara).

Rys. 9

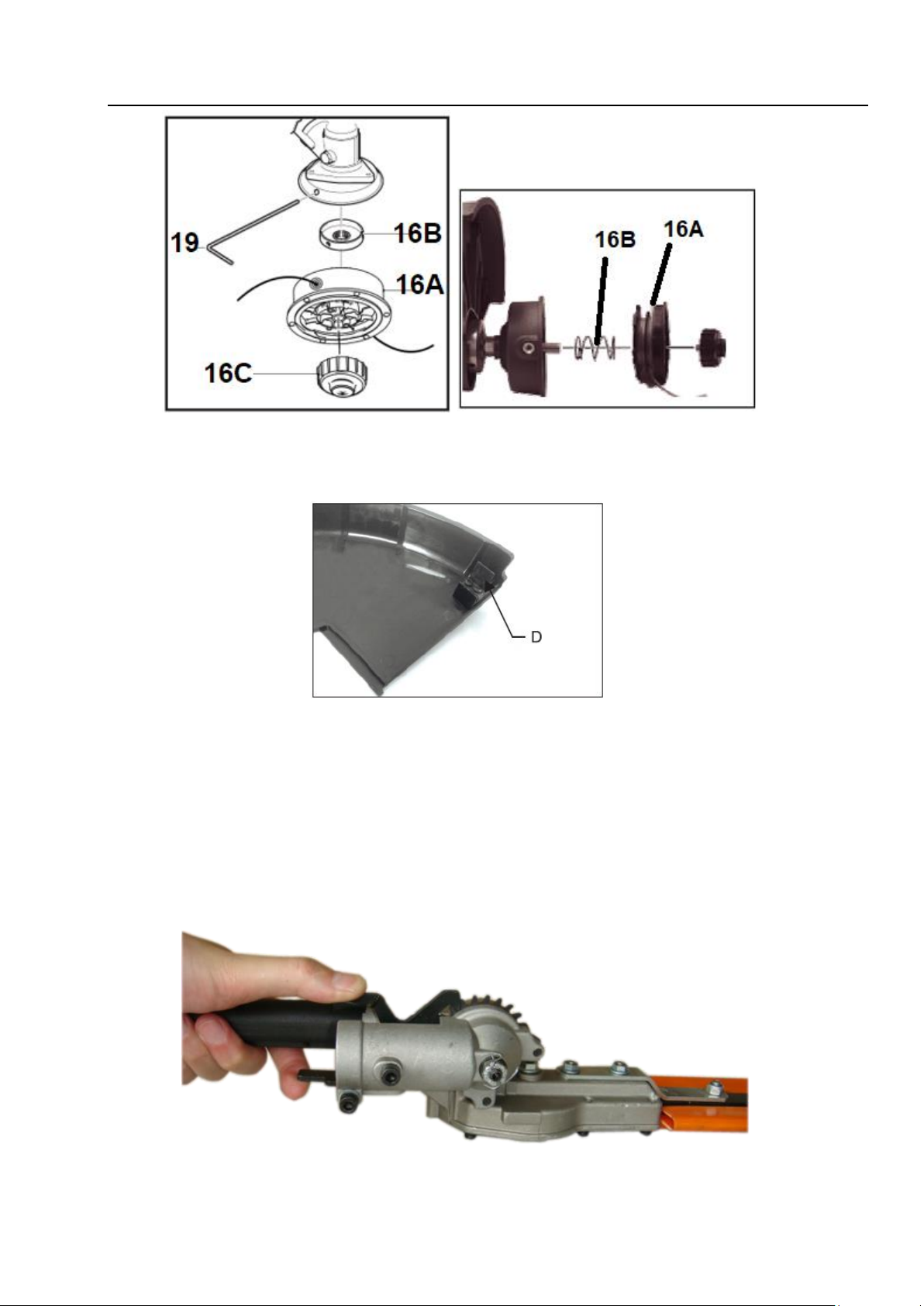

4. Upewnij się, że głowica/ szpula (Rys. 10, poz. 16) jest dobrze umieszczona w obudowie, czy sprężyna (Rys.

10, poz. 16B) znajduje się pod szpulą, a końce żyłki (Rys. 10, poz. 16A) przechodzą przez dwa otwory.

CZY

25

Rys. 10

5. Przed rozpoczęciem pracy zdejmij plastikową osłonę (Rys. 11, poz. D) z ostrza przed użyciem.

Rys. 11

5.7 Montaż nożyc do żywopłotu

1. Aby zamontować nożyce do żywopłotu połącz górną rurę urządzenia (Rys. 1, poz. 9) z dolną rurą (Rys. 1,
poz. 14) i zabezpiecz je za pomocą zawleczki (Rys. 1, poz. 11) i pokrętła (Rys. 1, poz. 10)

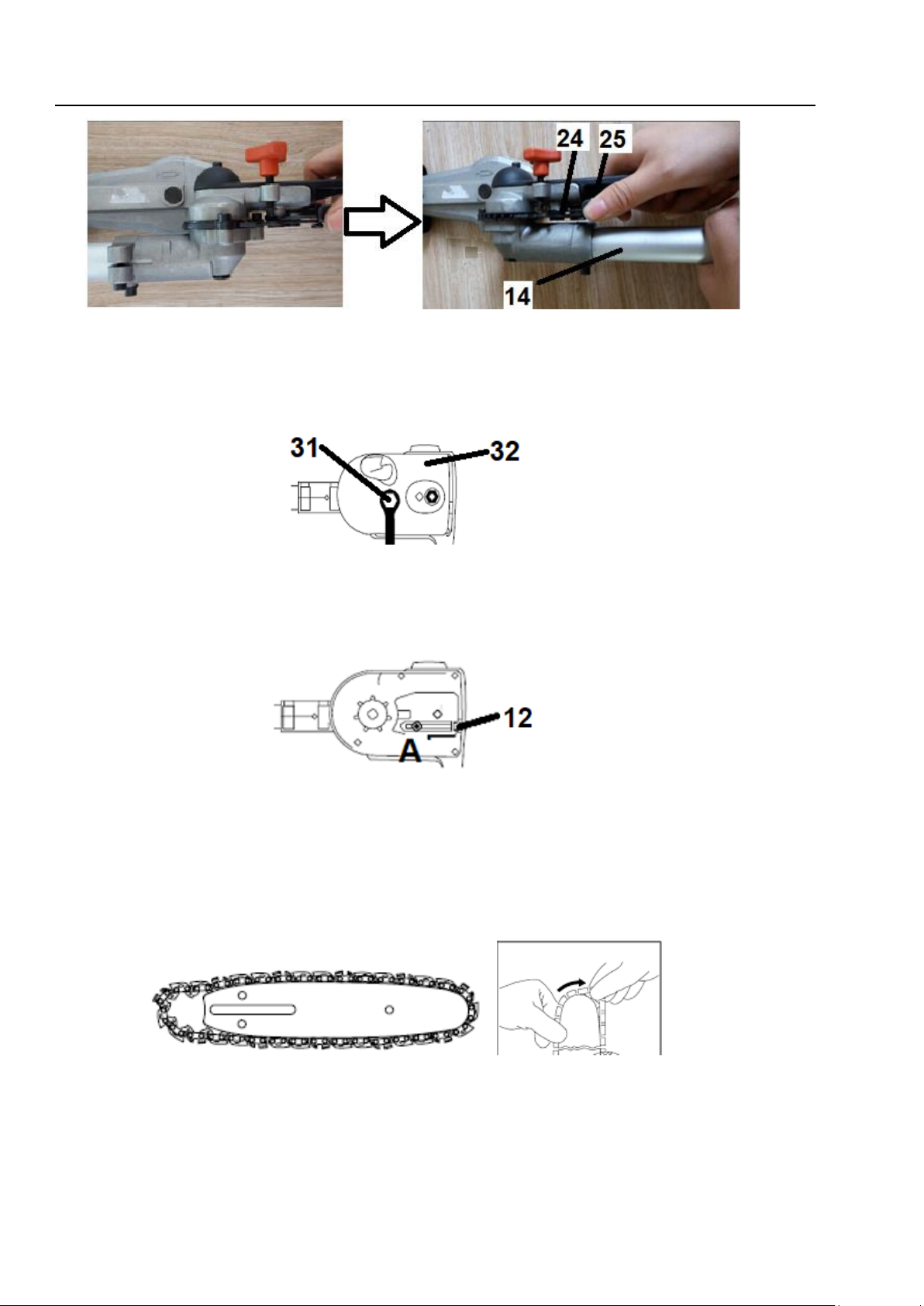

2. Chwytając dolną rurę (Rys. 12, poz. 14) lewą ręką, obróć dźwignię regulacyjną (Rys. 12, poz. 25) trzymając
jednocześnie kciukiem prawej dłoni blokadę regulacji kąta pracy (Rys. 12, poz. 24) a palcem wskazującym
i prawą dłonią dźwignię regulacji kąta pracy (Rys. 12, poz. 25). Po dokonaniu regulacji zwolnij blokadę.

26

Rys. 12

5.8 Montaż pilarki / podkrzesywarki łańcuchowej

1. Na korpusie pilarki odkręć nakrętkę zabezpieczającą (Rys. 14, poz. 31), zdejmij osłonę zębatki napędowej
(Rys. 13, poz. 32).

Rys. 13

2. Poluzuj śrubę napinającą (Rys. 14, poz. 12) zgodnie z ruchem wskazówek zegara, aż śruba mocowania
prowadnicy znajdzie się po lewej stronie (poz. A) jak na Rys. 14.

Rys. 14

3. Prowadnica i łańcuch tnący są dostarczane osobno. By je zmontować weź do ręki łańcuch. Sprawdź czy
trzymasz go właściwą stroną – to znaczy czy kierunek ogniw łańcucha jest prawidłowy. Porównaj go z
oznaczeniami na obudowie pilarki pod osłoną zębatki napędowej (strzałki oraz rysunek). Chwyć prowadnicę
(Rys. 1, poz. 26), przytrzymaj w pozycji pionowej i nałóż łańcuch (Rys. 1, poz. 27) zaczynając od górnego
czubka prowadnicy jak na Rys. 15.

Rys. 15

4. Nałóż prowadnicę z łańcuchem na pilarkę - nałóż prowadnicę z łańcuchem na śrubę mocowania prowadnicy

(Rys. 16, poz. 34).

27

Rys. 16

5. Nałóż łańcuch na zębatkę napędową (Rys. 16, poz. 33) i jeszcze raz upewnij się, że jest prawidłowo
założony (kierunek strzałki na Rys. 16) i jest w rowku od prowadnicy.

6. Nałóż osłonę zębatki napędowej (Rys. 13, poz. 32) i dokręć delikatnie nakrętkę zabezpieczającą (Rys. 13,
poz. 31) zgodnie z ruchem wskazówek zegara.

7. Napnij łańcuch tnący śrubą napinacza (zgodnie z poniższą instrukcją „Napinanie łańcucha tnącego” pkt

5.8.1).

8. Potem dokręć nakrętkę zabezpieczającą (Rys. 13, poz. 31).

5.8.1 Napinanie łańcucha tnącego

Nieprawidłowo napięty łańcuch może się zerwać lub odskoczyć - niebezpieczeństwo doznania obrażeń.

Sprawdzaj napięcie łańcucha przed każdym uruchomieniem i po każdej 1 godzinie cięcia.

Podczas pracy łańcuch może się rozciągać i istnieje ryzyko spadnięcia łańcucha z prowadnicy. Dlatego

zatrzymuj pilarkę co jakiś czas, sprawdzaj napięcie łańcucha i ewentualnie wyreguluj je.

Jeśli napinasz gorący łańcuch – poluzuj go po zakończeniu pracy; w przeciwnym wypadku skurczenie

łańcucha, które nastąpi po jego wystygnięciu, może spowodować zerwanie.

Dobrze napięty łańcuch zapewnia wysoką wydajność cięcia i dłuższą żywotność eksploatacyjną pilarki. Łańcuch
jest prawidłowo napięty, jeśli nie zwisa z dolnej części prowadnicy i daje się całkowicie przeciągnąć dookoła
dłonią w rękawicy. Nie powinien być zbyt mocno napięty – powinna być możliwość podniesienia łańcucha na
środku prowadnicy na ok. 5mm.

Rys. 17

Upewnij się, że łańcuch jest prawidłowo założony i ogniwa są w rowkach prowadnicy.
Przytrzymaj czubek prowadnicy do góry.
Używając śrubokręta przekręcaj śrubę napinającą (Rys. 18. Poz. 12) w prawo (zgodnie z kierunkiem
wskazówek zegara) aż łańcuch będzie prawidłowo napięty (nie będzie zwisał). Aby poluzować łańcuch obracaj
śrubę napinającą w lewo. Sprawdź napięcie łańcucha.

28

Rys. 18

Pamiętaj aby po napięciu łańcucha dokręcić nakrętkę zabezpieczającą.

Nowa pilarka wymaga docierania przez ok. 2-3 minuty. Bardzo ważne jest tutaj też smarowanie łańcucha.

Po dotarciu sprawdź napięcie łańcucha i wyreguluj jeśli zajdzie potrzeba.
Nowy łańcuch musi być napinany częściej niż starszy.

5.9.2 Sprawdzanie poziomu oleju i funkcji automatycznego smarowania

Pilarka jest dostarczana bez oleju lub z niewielką ilością oleju w zbiorniku.

Zawsze upewnij się, że pilarka jest wyłączona, a przewód sieciowy odłączony, zanim zaczniesz

przeprowadzać czynności regulacyjne czy konserwacyjne.

Aby uzupełnić poziom oleju:

1. Odkręć korek (Rys. 1, poz. 30) zbiornika oleju (Rys. 1, poz. 29).

2. Nalej oleju łańcuchowego do zbiornika - olej o gęstości SAE 30.

3. Sprawdzaj często poziom oleju. Nie pozwól aby zbiornik był pusty.

4. Załóż i dokręć mocno korek oleju.

5. Wytrzyj nadmiar oleju i pozostawione ślady oleju.

Przed rozpoczęciem pracy sprawdź poziom oleju i smarowanie.

Włącz pilarkę i przytrzymaj ją nad podłożem o jasnej barwie. Prowadnica pilarki nie może przy tym dotykać
podłoża. Jeżeli na podłożu pokaże się ślad oleju (smuga), oznacza to, że pilarka pracuje prawidłowo. Przy
zimnej pogodzie olej może stawać się gęsty. Jeżeli na podłożu nie pokazał się ślad oleju, sprawdź odpowiedni
dobór oleju do warunków atmosferycznych. Jeśli olej został prawidłowo dobrany a ślad się nie pojawia ­skontaktuj się z autoryzowanym serwisem naprawczym.

Rys. 19

To normalne, że olej może przesiąkać, gdy pilarka nie jest użytkowana przez jakiś czas. Dlatego najlepiej

29

po każdym użyciu opróżnij zbiornik oleju.

Uważaj na kontakt skóry z olejem. Istnieją dowody na to że olej jest rakotwórczy przy kontakcie ze skórą.

Nigdy nie napełniaj zbiornika oleju ani nie reguluj olejarki przy pracującym silniku.

Wzrost natężenia przepływu oleju w barach przyspieszy zużycie oleju, co wymaga częstszych kontroli zbiornika
oleju. Aby zapewnić wystarczające smarowanie, może być konieczne częstsze sprawdzanie poziomu oleju.
Prowadnica i łańcuch są smarowane automatycznie przez pompę, która działa zawsze, gdy łańcuch się obraca.
Pompa jest ustawiona fabrycznie na minimalne natężenie przepływu, ale można ją regulować na miejscu.
Chwilowy wzrost przepływu oleju jest często pożądany podczas cięcia takich elementów, jak drewno liściaste
lub drewno z dużą ilością podziałów.

Wyreguluj pompę w następujący sposób:

1. Zatrzymaj silnik i upewnij się, że wyłącznik znajduje się w pozycji „O”.

2. Ustawić urządzenie na boku zbiornikiem oleju do góry.

3. Za pomocą śrubokręta przekręć śrubę regulującą natężenie przepływu oleju i obróć w żądanym kierunku

Rys. 20

6. Praca z urządzeniem

UWAGA! Elementy tnące urządzenia mogą doprowadzić do poważnych obrażeń i amputacji kończyn.

UWAGA! Bądź ostrożny gdy obsługujesz urządzenie przy zdjętej osłonie elementu tnącego.

Sprawdź urządzenie i jego przewód zasilający czy są w dobrym stanie.

6.1 Uruchomienie urządzenia

1. Zdejmij osłony ochronne z elementu tnącego (osłona listwy tnącej, osłona prowadnicy, osłona nożyka
odcinającego).

2. Trzymaj urządzenie obiema rękami. Jedna ręka trzyma dodatkowy uchwyt, a druga ręka trzyma tylny
uchwyt.

3. Przesuń do przodu przycisk bezpieczeństwa (Rys. 21, poz. 6) i przyciśnij wyłącznik OFF / ON (Rys. 21,
poz.7).

30

Rys. 21

4. Załóż pas nośny na prawe ramię.

5. W celu wyłączenia silnika zwolnij wyłącznik OFF / ON, aby zatrzymać urządzenie.

6. Po zwolnieniu wyłącznika OFF / ON, przycisk bezpieczeństwa automatycznie przesunie się do pozycji

zablokowanej.

Produkt jest wyposażony w sprzęgło odśrodkowe, dzięki czemu narzędzie tnące zaczyna się obracać,

gdy tylko silnik zostanie uruchomiony, ustawiając dźwignię gazu w pozycji startowej. Podczas uruchamiania
silnika umieść produkt na ziemi na płaskiej, wolnej powierzchni i przytrzymaj go mocno w miejscu, aby upewnić
się, że ani część tnąca, ani dźwignia gazu nie zetkną się z żadną przeszkodą podczas uruchamiania silnika.
Upewnij się, że osprzęt tnący przestaje się obracać, gdy silnik pracuje na biegu jałowym, jeśli pracuje na biegu
jałowym, zleć naprawę sprzedawcy lub autoryzowanemu technikowi.

6.2 Używanie kosy

OSTROŻNIE: Aby uniknąć obrażeń, nie noś urządzenia z palcem na wyłączniku. Unikaj
niezamierzonego uruchomienia.

Przed rozpoczęciem pracy z urządzeniem elektrycznym zapoznaj się dokładnie z wszystkimi jego

elementami. Przećwicz sposób pracy z urządzeniem i poproś doświadczonego użytkownika lub specjalistę o
wyjaśnienie funkcji i sposobu działania urządzenia oraz technik pracy. Upewnij się, że w razie nagłej potrzeby
możesz natychmiast wyłączyć urządzenie. Nieprawidłowe użytkowanie urządzenia może prowadzić do ciężkich

31

zranień.

OSTRZEŻENIE: Zawsze ściśle przestrzegaj wskazówek bezpieczeństwa podczas obsługi urządzenia.

Zawsze noś ochronę oczu. Nigdy nie pochylaj się nad głowicą żyłkową/ tarczą tnącą. Kamienie lub odłamki
mogą odbijać się lub dostać do oczu, powodując ślepotę lub inne poważne obrażenia. Podczas pracy stój tak,
jak wskazano i sprawdź następujące elementy:

• Noś okulary ochronne i obcisłe ubranie.

• Trzymaj tylny uchwyt urządzenia prawą ręką, a uchwyt dodatkowy lewą ręką.

• Przed uruchomieniem silnika wyreguluj pas nośny.

• Nie uruchamiaj urządzenia z założonym na ramię pasem nośnym.

• Trzymaj urządzenie poniżej paska.

• Nie koś wilgotnej lub mokrej trawy.

• Nie przeciążaj silnika.

• Przycinaj od prawej do lewej, aby się upewnić, że ścinki zostaną odrzucone. Nie pochylając się,

utrzymuj żyłkę blisko i równolegle do ziemi i nie zaplącz się w ciętym materiale.

• Jeśli głowica żyłkowa / tarcza tnąca uderzy mocno w inny obiekt, natychmiast zatrzymaj silnik, poczekaj,

aż głowica / tarcza przestanie się obracać i sprawdź kosę pod kątem ewentualnych szkód. Nie używaj
dalej urządzenia jeśli jakieś jego elementy zostały uszkodzone.

• Jeśli trawa bądź pnącza zaplączą się wokół głowicy żyłkowej / tarczy tnącej, zatrzymaj silnik, poczekaj,

aż głowica / tarcza przestanie się obracać i usuń trawę oraz pnącza np. za pomocą śrubokręta albo
podobnego narzędzia.

Rys. 22

• Gdy zużyjesz wysuniętą żyłkę, spróbuj wysunąć dalszą jej część. Ta kosa jest wyposażona w mechanizm,

który podaje żyłkę, gdy lekko uderzysz głowicą w podłoże. Mechanizm ten działa tylko podczas pracy
silnika i gdy głowica się obraca. Gdy żyłka wysunie się, nożyk obcinający żyłkę obetnie ją automatycznie
do prawidłowej długości (Rys. 22, opcja A).

Uwaga: aby zapobiec plątaniu się żyłki, dotknij głowicą podłoże tylko raz, aby ją wydłużyć. Jeśli

wymagana jest dodatkowa żyłka, odczekaj kilka sekund przed ponownym dotknięciem podłoża.
Utrzymuj długość żyłki na poziomie średnicy cięcia.

• Jeśli żyłka się zerwie wewnątrz głowicy, wysuwanie żyłki przez uderzenie podłoża nie zadziała. Jeśli tak

się stanie musisz wymienić żyłkę w głowicy. Patrz rozdział „Konserwacja”.

Głowica żyłkowa obraca się jeszcze przez kilka sekund po wyłączeniu silnika. Nie odkładaj kosy dopóki

32

głowica nie przestanie się obracać.

Jeśli żyłka zużyje się do mniej niż zalecana długość, możesz nie być w stanie jej wydłużyć, uderzając o podłoże.
Wykonaj poniższe czynności, aby ręcznie wysunąć żyłkę (Rys. 22, opcja B).

1. Zwolnij spust i pozwól przycinarce na swobodne zatrzymanie się.

2. Odłącz od zasilania.

3. Mocno pociągnij żyłkę, jednocześnie naciskając głowicę.

6.2.1 Wykaszanie – za pomocą głowicy żyłkowej

1. Głowica żyłkowa wymaga większej mocy do pracy niż tarcza tnąca.

2. Na małych obszarach trawiastych trzymaj urządzenie pod kątem ok. 30 stopni i obracaj je dookoła
siebie równomiernie półkolistymi ruchami.

3. Najlepszy wynik uzyskasz przy wysokości trawy najwyżej 15 cm. Jeżeli trawa jest wyższa korzystne
jest jej kilkakrotne skoszenie.

4. Wykaszaj półkolistymi ruchami przesuwając dolną, tnąca część kosy na prawo i lewo. Nie przechylaj

wtedy głowicy tnącej. Sprawdź obszar wykaszania by ustalić prawidłową wysokość cięcia. Utrzymuj
głowicę tnącą na tej samej wysokości, by uzyskać równą wysokość cięcia.

Rys. 24

5. By wykaszać niżej, ustaw trymer w prostej pozycji z lekkim przechyleniem, tak by spód głowicy żyłkowej

był nad poziomem podłoża, a żyłka dotykała trawy na żądanej wysokości. Zawsze przycinaj poruszając
urządzeniem od siebie. Nie ciągnij kosy do siebie!

Rys. 25

6.2.2 Wykaszanie wokół ogrodzeń, ścian itp.

Do ogrodzeń, ścian czy innych przeszkód podchodź powoli. Pozwoli Ci to przycinać, blisko ale bez zbyt dużego
zużycia żyłki. Jeśli żyłka uderzy w skałę, kamień, ogrodzenie itp. może się zerwać lub wystrzępić. Używaj
krawędzi osłony, aby utrzymywać urządzenie w prawidłowej odległości.

33

6.2.3 Wykaszanie wokół drzew

Powoli podchodź w okolice drzewa, zachowując dystans tak, by żyłka nie dotknęła kory drzewa. Poruszaj się
wokół drzewa wykaszając od lewa do prawa. Trawę i chwasty obcinaj wtedy końcówką żyłki, a głowicę trzymaj
lekko przechyloną do przodu.

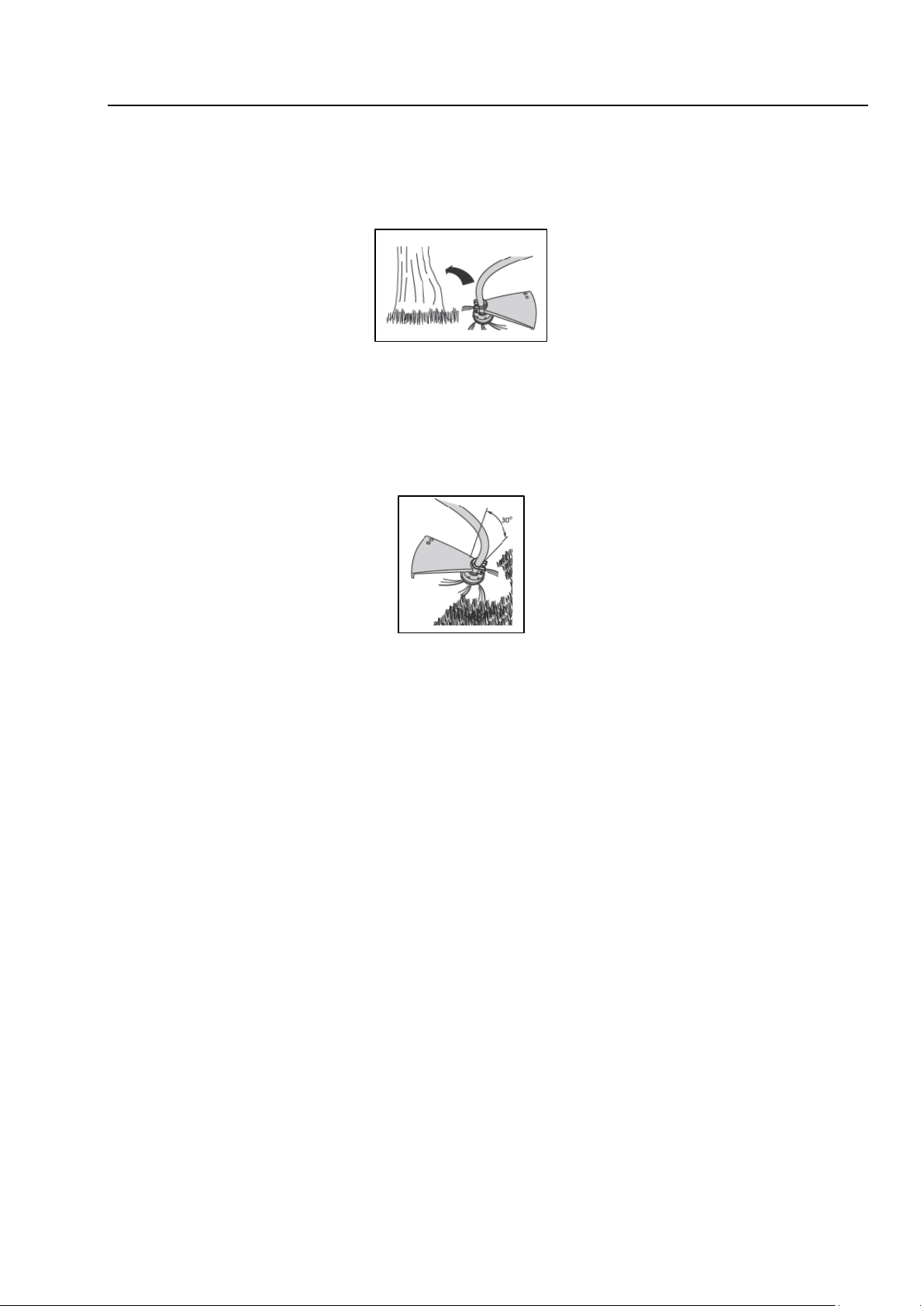

Rys. 26

6.2.4 Obcinanie krawędzi trawnika

Krawędziowanie odnosi się do usuwania wszystkich pozostałości wegetatywnych leżących na ziemi. Przechyl
głowicę ok. 30 stopni w prawo. Dla lepszej kontroli możesz przesunąć sobie uchwyt dodatkowy. Nie próbuj
oczyszczać kosą terenu ze śmieci!

Rys. 27

6.2.5 Wykaszanie – za pomocą tarczy tnącej

1. Podczas pracy zawsze noś pas do noszenia (szelki) i odpowiednią odzież ochronną.

2. Tarcza tnąca musi być prawidłowo zamocowana. Uszkodzona lub stępiona tarcza zawsze musi być
wymieniona na nową. Niebezpieczeństwo zranienia.

3. Używaj tarczy tnącej tylko do koszenia roślin na wolnych, równych powierzchniach.

4. Tarcza tnąca najlepiej ścina gałęzie i krzaczki jeśli używamy 1/3 jej powierzchni od krawędzi. Używając
2/3 powierzchni tarczy ścinamy trawę i chwasty.

5. Nie używaj urządzenia do przycinania dziko rosnących roślin, zarośli czy poszycia leśnego.

6. Starannie przejrzyj powierzchnię przeznaczoną do przycięcia i usuń wszelkie obce przedmioty. Unikaj

uderzania tarczą w kamienie, metal i inne przeszkody. Może to uszkodzić tarczę i spowodować odrzut
urządzenia. Może to prowadzić do utraty kontroli nad maszyną i ryzyka obrażeń operatora i
przechodniów.

7. Podczas pracy zawsze trzymaj tarczę nad ziemią i powoli przesuwaj urządzenie w tę i z powrotem,
równomiernym łukiem. Zawsze koś półkolistymi posuwistymi ruchami z prawa do lewa.

8. Nie trzymaj tarczy tnącej w pozycji ukośnej.

9. Regularnie kontroluj nóż metalowy po kątem uszkodzeń, uszkodzony wymieniaj na nowy.

6.3 Bezpieczna praca nożycami do żywopłotu

1. Zawsze używaj obydwu rąk do trzymania urządzenia. Przyjmij bezpieczną zbalansowaną pozycję.

34

Rys. 28

2. Zawsze używaj pasa nośnego.
.

3. Unikaj przeciążania urządzenia podczas pracy.

4. Sprawdź obszar przed pracą w poszukiwaniu ukrytych ciał obcych. Przy przycinaniu uważaj, aby nożyce

nie trafiły na żadne przedmioty, np. druty, części metalowe, kamienie itp. Może to spowodować uszkodzenie
mechanizmu tnącego.

5. Jeżeli nożyce zostały zablokowane przez ciała obce, natychmiast wyłącz urządzenie. Sprawdź uszkodzenie.
Nie używaj urządzenia jeżeli wykryłeś uszkodzenie – udaj się do autoryzowanego serwisu.

6. Nigdy nie dotykaj ostrzy gdy urządzenie jest podłączone do prądu.

7. Podczas pracy trzymaj urządzenie z dala od ciała. Stój w bezpiecznej, zbalansowanej pozycji.

8. Nie przeciążaj urządzenia. To może spowodować owinięcie się ciętego materiału bądź zwolnienie pracy

ostrzy. Jeżeli listwa nożowa zwolniła to poruszaj się wolniej z urządzeniem. Prowadź delikatnie ostrze po
powierzchni żywopłotu. Nie tnij zbyt głęboko.

9. Nie próbuj ciąć zbyt dużych łodyg. Przycinaj łodygi o nie większej średnicy niż 24 mm albo takich które
widać że są zbyt duże aby płyta nożowa się nie zacięła. Podczas cięcia przesuwaj się stale wzdłuż linii
cięcia, tak aby łodygi równo wsuwały się w noże tnące. Listwa tnąca z nożami z obu stron umożliwia cięcie
w obu kierunkach, powolnym ruchem przesuwając z prawa do lewej.

10. Jeżeli doszło do blokady listwy nożowej, wyłącz urządzenie, odłącz wtyczkę od źródła prądu i dopiero
przystąp do usuwania zablokowanego materiału.

11. Najpierw obcinaj boczne części żywopłotu, potem górne. To zapobiega opadaniu ściętego materiału na
obszar który ma być aktualnie cięty. Przycinaj żywopłot po bokach aby był lekko węższy u góry.

12. Jeżeli łodygi są zbyt grube (przycinany żywopłot jest np. stary) użyj odpowiedniej piły ręcznej. Potem
dokończ pracę nożycami.

13. Jeżeli potrzebujesz użyj sznurka aby pomóc sobie w ustaleniu wysokości przycinania żywopłotu. Rozciągnij
sznurek wzdłuż żywopłotu i przycinaj żywopłot nad sznurkiem.

14. Używaj tylko ostrych noży – w ten sposób możesz skutecznie przycinać rośliny.

15. Gdy tniesz ostre, kolczaste krzewy noś rękawice ochronne.

16. Gdy tniesz przyrosty używaj szerokich ruchów aby materiał wpadał bezpośrednio w listwę nożową.

17. Przestrzegaj wskazówek dotyczących konserwacji i oczyszczania urządzenia.

35

WYTRZYMAŁOŚĆ OSTRZA

Ostrożnie używaj ostrza z urządzeniem. Pchnięcie to reakcja, która występuje, gdy ostrze uderza w przedmioty,
których nie może przeciąć. Może to spowodować zatrzymanie ostrza i „odepchnięcie” narzędzia od przedmiotu,
którego nie można było przeciąć. Ta reakcja może być na tyle intensywna, że powoduje utratę kontroli nad
obiektem, proces ten może nastąpić bez ostrzeżenia, gdy tylko ostrze uderzy w przeszkodę i zatrzyma się.
Wystąpi w miejscach, w których nie możesz dokładnie zobaczyć, co tniesz. Dlatego zawsze należy ciąć od
prawej do lewej, aby zminimalizować reakcje.

6.4 Bezpieczna praca pilarką/ podkrzesywarką

Jeśli cięcie przekracza Twoją wiedzę i możliwości - skontaktuj się z profesjonalistą.

Twoje bezpieczeństwo jest najważniejsze.

• Pracuj zawsze pilarką/ podkrzesywarką na najwyższych obrotach - występuje mniejsze niebezpieczeństwo
szarpnięcia i odrzutu.

• Co pewien czas upewniaj się, że łańcuch jest prawidłowo napięty.

• Pamiętaj, że jeżeli tniesz brudne drewno, łańcuch może wymagać ostrzenia po pracy.

• Nie pozwól by czubek prowadnicy dotykał czegokolwiek, gdy łańcuch pracuje.

• Pracuj dolną stroną prowadnicy (łańcuch ciągnie), a nie górną – zachowasz lepszą kontrolę nad urządzeniem.

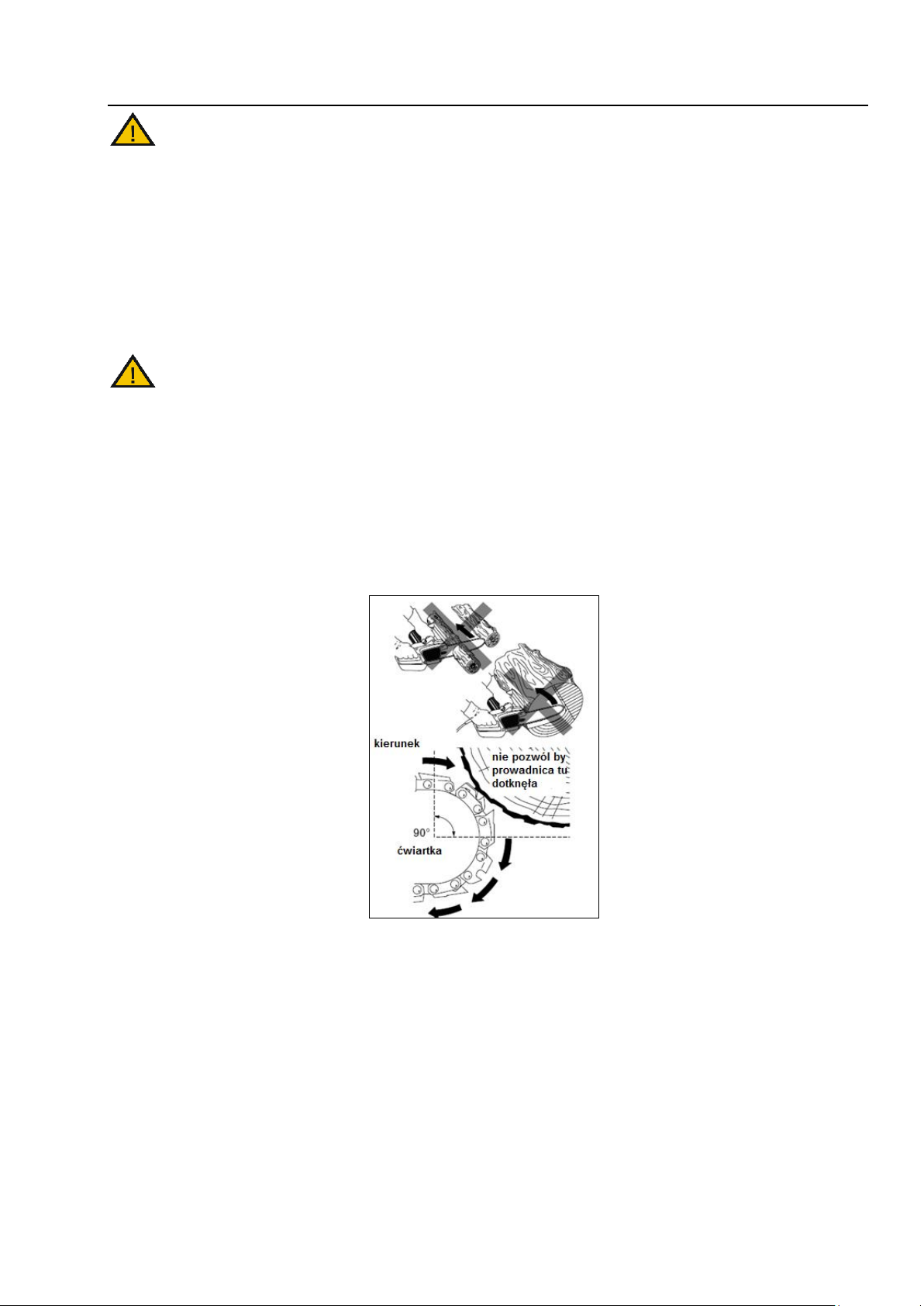

Rys. 29

• Uważaj na spadające kawałki drewna i inne przedmioty, które mogłyby zerwać łańcuch.

• Ostrożnie zagłębiaj prowadnicę w nacięcie. Uważaj, by pilarka/ podkrzesywarką nie zakleszczała

się we wycięciu.

• Podczas pracy zawsze używaj paska nośnego i trzymaj urządzenie oburącz za uchwyty.

• Twoje lewe ramię powinno być wyciągnięte w jednej z najbardziej komfortowych pozycji (Rys. 30).

36

Rys. 30

• Kąt pracy powinien zawsze wynosić 60 ° lub mniejszy! Najwygodniejszą pozycję pracy z narzędziem
osiągniesz pod kątem 60 °, ale możliwe są również mniejsze kąty w zależności od sytuacji.

Rys. 31

• Nigdy nie pracuj na drabinie, gałęzi drzewa lub innej niebezpiecznej powierzchni. Nigdy nie podnoś
maszyny powyżej poziomu ramion. Nie pochylaj się za daleko. Użyj platformy do podnoszenia do pracy
na wysokości około 4,5 metra.

• W przypadku niebezpiecznej sytuacji szybko zdejmij pas z ramienia i puść wyłącznik ON/OFF.

• Trzymaj przechodniów z dala od piły, ale nigdy nie pracuj sam.

Pozostań w zasięgu słuchu innych, jeśli potrzebujesz pomocy.
Natychmiast zatrzymaj silnik, gdy ktoś pojawi się w zasięgu obszaru pracy.

• Zawsze wyciągaj maszynę z nacięcia, gdy łańcuch jest uruchomiony, aby zapobiec uwięzienia piły.
Nie naciskaj, gdy dojdziesz do końca procesu piłowania. Może to prowadzić do niekontrolowanego
wyskakiwania łańcucha z prowadnicy i wysuwania łańcucha piły, co z kolei może uderzać w inne
przedmioty.

Jeśli doszło do zakleszczenia pilarki w gałęzi, tak że łańcuch nie może się poruszać, wyłącz piłę i delikatnie
przesuń gałąź, aby otworzyć szczelinę i zwolnić prowadnicę.

6.4.1 Ścinanie gałęzi (okrzesywanie)

Przy okrzesywaniu drzew zdarza się wiele wypadków. Nigdy nie odpiłowuj gałęzi stojąc na pniu drzewa!

Okrzesywanie oznacza usuwanie konarów i gałęzi ze ściętego drzewa. Wykonując je stosuj się do poniższych
wskazówek:

37

• gałęzie podpierające pień odpiłowuj dopiero po przycięciu pnia;

• naprężone gałęzie odpiłowuj z dołu do góry, aby zapobiec zaklinowaniu pilarki/ podkrzesywarki;

• pracuj z lewej strony pnia, jak najbliżej pilarki/ podkrzesywarki. W miarę możliwości ciężar urządzenia

powinien opierać się na pniu;

• zmień pozycję, żeby spiłować konary z drugiej strony pnia;

• rozgałęzione konary przycinaj pojedynczo;

Rys. 32

• przy spiłowywaniu grubszych konarów stosuj tę samą technikę co przy przycinaniu pni:

1. Zrób pierwsze podcięcie na gałęzi 15 cm od pnia drzewa, od spodu. Użyj do tego górnej części
prowadnicy. Natnij do 1/3 średnicy gałęzi.

2. Przesuń się o 5 cm wzdłuż gałęzi od pnia drzewa. Odetnij gałąź od góry wykonując w ten sposób
pierwsze przecięcie.

3. Zrób drugie podcięcie tak blisko pnia drzewa, jak tylko można. Tnij górną częścią prowadnicy. Natnij
do 1/3 średnicy gałęzi.

4. Na koniec dokładnie ponad tym podcięciem odetnij gałąź od góry wykonując w ten sposób drugie i

ostateczne przecięcie.

Rys.33

6.4.2 Przecinanie drzewa

Podczas przecinania nie trzymaj kłody ręką, nogą, ani stopą.

Nie pozwól innej osobie na przytrzymywanie kłody podczas cięcia.

38

Przecinanie drewna to inaczej cięcie na kawałki drewna, czy kłody, która leży na podłożu.
Podczas przecinania drewna utrzymuj kontrolę zmniejszając nacisk cięcia przy końcu przecinania. Nie “kładź” się
na uchwyt pilarki. Nie pozwalaj, aby obracający się łańcuch dotykał kłody. Wyłącz pilarkę zanim przejdziesz w inne
miejsce. Jeśli znajdujesz się na zboczu upewnij się, że kłoda jest zabezpieczona przed sturlaniem się w dół.

Rys. 34

Aby uniknąć zakleszczenia prowadnicy z łańcuchem, umieść maszynę na gałęzi, a następnie wykonaj przekrój
od góry do dołu.
Podcinanie

• Aby uniknąć pękania kory na grubych gałęziach, zawsze zaczynaj od nacięcia (Rys. 36, poz. 1) na dolnej
stronie gałęzi.

• Aby to zrobić, poprowadź piłę po łuku przez spód gałęzi. Następnie przyłóż haczyk do gałęzi i wykonaj przekrój
(Rys. 35, poz. 2).

Rys. 35

Długi zasięg umożliwia cięcie gałęzi i gałęzi, które wiszą nad przeszkodami, takimi jak rzeki lub stawy.
Kąt maszyny zależy od położenia gałęzi i gałęzi.

6.4.3 Zakazane czynności

1. Nigdy nie stój bezpośrednio pod gałęzią, którą zamierzasz obciąć (Rys. 36)

39

Rys. 36

2. Nigdy nie stawaj na drabinie czy na innej niestabilnej podpórce gdy używasz wysięgnika (Rys. 37). Zawsze
trzymaj urządzenie oburącz! Nigdy nie tnij gałęzi grubszych niż długość prowadnicy.

Rys. 37

3. Nie pracuj gdy w pobliżu znajdują się inne osoby (Rys. 38). Utrzymuj bezpieczny dystans od osób trzecich
podczas pracy pilarką/ podkrzesywarką.

Rys. 38

4. Nie używaj pilarki/ podkrzesywarki z wysięgnikiem w pobliżu przewodów wysokiego napięcia, linii
telefonicznych itp. (Rys. 41). Trzymaj dystans min. 15 m od takich linii.

40

Rys. 39

To urządzenie nie jest izolowane przed porażeniem prądem elektrycznym. Nie używaj go w pobliżu kabli,
przewodów, w których może przepływać prąd elektryczny, aby zmniejszyć ryzyko porażenia prądem.

Energia elektryczna może przeskakiwać przez tzw. przeskok łuku. Wyższe napięcie zwiększa odległość, w
której może się przeskoczyć. Może również przepływać - zwłaszcza na mokro – przez gałęzie. Zachowaj
bezpieczną odległość min. 15 metrów między piłą łańcuchową (i gałęziami, które jej dotykają) i kablami, które
przenoszą prąd. Skontaktuj się z dostawcą energii i upewnij się, że nastąpiła przerwa w zasilaniu, zanim
zaczniesz pracować w mniejszej bezpiecznej odległością.

7. Konserwacja, czyszczenie, przechowywanie i zamawianie części
zamiennych

Zdejmij palec z włącznika, pozwól silnikowi się zatrzymać i odłącz urządzenie od zasilania, przed

czyszczeniem, regulacją, serwisowaniem i przechowywaniem!
Kontakt części ciała z ruchomym elementem tnącym grozi obrażeniami, kalectwem lub śmiercią!

Pamiętaj że element tnący porusza się jeszcze przez chwilę po wyłączeniu silnika.

Podczas obchodzenia się z elementem tnącym noś odpowiednio grube rękawice ochronne.

UWAGA!

Zleć prace, które nie są opisane w tej instrukcji, upoważnionej placówce serwisowej (autoryzowanemu przez
importera lub producenta serwisowi).

7.1 Konserwacja

1. Na zakończenie pracy odłącz urządzenie od źródła prądu.

2. Zwracaj szczególną uwagę na element tnący.

3. Sprawdzaj systematycznie urządzenie, upewniając się, że działa prawidłowo i wykonuje pracę zgodnie z

przeznaczeniem. Każdą uszkodzoną część odpowiednio napraw lub wymień w autoryzowanym punkcie
serwisowym.

4. Przed każdym użyciem sprawdź urządzenie pod kątem widocznych usterek, takich jak nieprzytwierdzone

41

lub uszkodzone części. Upewnij się, że wszystkie nakrętki, śruby i wkręty są mocno dokręcone. Zużyte
bądź źle dokręcone nakrętki mogą spowodować bardzo niebezpieczne uszkodzenia.

5. Lekkie szczerby na nożyku odcinającym żyłkę możesz wyrównywać sam. W tym celu zdejmij nożyk (Rys.

1, poz. 3) z osłony ochronnej (bezpieczeństwa) (Rys. 1, poz. 15). Zamontuj nożyk w imadle. Wyostrz go
płaskim papierem ściernym. Delikatnie szlifuj pod stałym kątem i tylko w jednym kierunku. Zamontuj nożyk
na osłonie.

6. Tylko ostre elementy tnące zapewniają skuteczne i dokładne przycinanie.

7.1.1 Harmonogram konserwacji elementu z piłą

Przed użyciem

Po użyciu lub

codziennie

Po każdym

napinaniu

1 x w miesiącu

W przypadku

uszkodzenia

W razie potrzeby

Przed użyciem

Naoliwienie łańcucha

Sprawdź

x

Łańcuch

Sprawdź np naostrzenie

x x

Sprawdź naprężenie

x x

Naostrz

x

Prowadnica

Sprawdzić (pod kątem
zużycia i uszkodzenia)

x
Sprawdź i obróć

x x

Wymień

x

7.2 Czyszczenie

By zapewnić jak najlepszą i jak najdłuższą żywotność urządzenia, musi być ono utrzymywane w czystości.

1. Urządzenie stale utrzymuj w czystości. Zawsze czyść urządzenie od razu po zakończeniu pracy.

2. Do czyszczenia obudowy stosuj miękką wilgotną ściereczkę, jednakże nie stosuj wody, żadnych środków
do czyszczenia lub rozpuszczalników. Na końcu wytrzyj obudowę do sucha.

3. Nie pozwól by końcówki trawy bądź inne pozostałości wyschły, wtedy ciężej je usunąć. Ta czynność
bezpośrednio wpływa na jakość cięcia.

4. Upewnij się, że silnik jest czysty i nie ma na nim pozostałości po cięciu. Dbaj o to, by otwory wylotowe

powietrza były czyste. Zeskrob lub wyszczotkuj zanieczyszczenia z otworów wlotowych powietrza na
obudowie silnika.

5. Unikaj używania rozpuszczalników do czyszczenia części plastikowych. Większość tworzyw sztucznych
jest podatna na uszkodzenia przez różnego rodzaju dostępne w handlu rozpuszczalniki i może ulec
uszkodzeniu podczas ich stosowania.

6. Upewniaj się, że element tnący jest czysty i oczyszczaj go z pozostałości ciętych materiałów. Wytrzyj lub
zeskrob brud i ścinki z głowicy żyłkowej i obszaru szpulki, które się tam nagromadziły.

UWAGA!

Nie spryskuj urządzenia wodą. Nie myj jej wężem z wodą czy myjką ciśnieniową!

42

7.3 Wymiana głowicy żyłkowej/ nawijanie szpuli

W trakcie manipulowania (montażu, wymiany, czyszczenia, itd.) poczekaj aż wszystkie elementy

tnące się zatrzymają, noś zawsze rękawice ochronne i odłącz urządzenie od zasilania.

1. Odwróć maszynę do góry nogami, tak aby osłona była skierowana do góry.

2. Odkręć pokrywkę (Rys. 40, poz. 11A) przytrzymującą szpulę obracając go w prawo.

3. Wyjmij pustą szpulę z głowicy albo resztki żyłki. Użyj sprężyny (Rys. 40, poz. 11C) z pustej szpuli, jeśli nie

ma jej w nowej szpuli. Wyczyść wnętrze uchwytu szpuli (Rys. 40, poz. 11E) ostrożnie usuwając wszelkie
pozostałości kurzu i trawy.

4A Nawiń żyłkę

a) Przygotuj dwa kawałki żyłki, każdy o długości około 2,5 m.
b) Włóż pierwszą żyłkę do otworu kotwowego w górnej części szpuli. Nawiń pierwszą żyłkę wokół górnej części

szpuli przeciwnie do ruchu wskazówek zegara, jak pokazują strzałki (Rys. 40, poz. 11G) na szpuli. Umieścić
żyłkę w szczelinie (Rys. 40, poz. 11D) na górnym kołnierzu szpuli, pozostawiając około 152 mm wysuniętą
poza szczelinę. Nie przepełniaj. Po nawinięciu żyłki między nawiniętą żyłką a zewnętrzną krawędzią szpuli
powinna znajdować się co najmniej 6 mm.

c) Powtórz powyższy krok z drugą żyłką (Rys. 40, poz. 11H), używając dolnej części szpuli. Nie przepełniaj.

Rys. 40

4B Aby zainstalować nową szpulę (Rys. 41, poz. 11B),
a) upewnij się, że dwa końce żyłki są uchwycone w szczelinach (Rys. 41, poz. 11D) naprzeciw siebie na nowej

szpuli. Upewnij się, że końce każdej żyłki są wysunięte około 152 mm poza każdą szczelinę.

b) Nawlecz żyłkę w oczka (Rys. 41, poz. 11F) w obudowie głowicy. Ostrożnie wsuń szpulę w głowicę żyłkową

(w razie potrzeby delikatnie wyciągnij żyłki na zewnątrz).

c) Gdy szpula zostanie umieszczona w głowicy żyłkowej, chwyć końce i pociągnij je gwałtownie, aby uwolnić

je ze szczelin w szpuli.

d) Naciśnij i obróć szpulę w kierunku przeciwnym do ruchu wskazówek zegara, aż przestanie się obracać.

Przytrzymaj szpulę i obróć niewielką ilość w prawo. Puść szpulę. Szpulę należy zablokować w głowicy. Jeśli

43

nie udało się to od razu, przytrzymaj i obracaj aż do zablokowania.

5. Upewnij się, że głowica i kołpak przytrzymujący są zainstalowane na wale, obracając kołpak
zabezpieczający w kierunku przeciwnym do ruchu wskazówek zegara, aby dokręcić.

6. Pociągnij ponownie końce żyłki, aby obrócić szpulę do pozycji cięcia. Naciśnij przycisk podający żyłkę, aby
ręcznie wysunąć żyłkę i sprawdzić, czy głowica jest prawidłowo zamontowana.

Rys. 41

Po zmianie szpuli uruchom urządzenie i pozwól mu popracować bez obciążenia przez co

najmniej minutę, aby upewnić się, że żyłka i narzędzie działają prawidłowo.

Zaleca się wymianę szpuli na oryginalną.

7.4 Konserwacja prowadnicy

Prowadnicę należy odwracać podczas pracy co 8-10 godzin roboczych, aby zapewnić jej równomierne zużycie.

1. Wyłącz piłę i odłącz urządzenie od prądu.

2. Zdejmij osłonę zębatki łańcuchowej, łańcuch tnący i prowadnicę.

3. Sprawdź prowadnicę pod kątem zużycia. Usuń zadziory i wyrównaj pilnikiem płaskim powierzchnie
prowadzące.

4. Oczyść przepusty olejowe prowadnicy, aby zapewnić prawidłowe, automatyczne oliwienie łańcucha
tnącego podczas pracy. Zwróć szczególną uwagę na pozycje 1-3 na Rys. 42.

Rys. 42

1 = otwór do zasilania olejem
2 = kanał oleju
3 = rowek prowadnicy

44

5. Zamontuj prawidłowo prowadnicę, łańcuch tnący i osłonę zębatki, napnij łańcuch tnący.

Wymień prowadnicę na nową, jeżeli: jest wygięta, złamana, lub jej rowki są mocno zużyte.

Rys. 43

7.5 Smarowanie końcówki prowadnicy

OSTRZEŻENIE: Podczas wykonywania tej czynności nosić rękawice robocze.

1. Wyjmij wtyczkę ze źródła prądu

UWAGA: Nie ma konieczności zdejmowania prowadnicy w celu nasmarowania końcówki .
Smarowanie można wykonać w czasie pracy.

2. Wyczyść końcówkę prowadnicy.

3. Włóż koniec smarownicy w otwór do smarowania i wtryśnij smar, aż pojawi się na zewnętrznej krawędzi
końcówki gwiaździstej prowadnicy. (Rys. 44)

4. Obróć łańcuch ręcznie. Powtarzaj tę procedurę, aż cała zwrotnica gwiaździsta zostanie nasmarowana.

Rys.44

7.6 Konserwacja zębatki

Zdejmij pokrywę koła łańcuchowego, łańcuch i prowadnicę.
Wymień koło łańcuchowe:

− najpóźniej po życiu dwóch łańcuchów lub wcześniej.

− jeśli ślady zużycia koła zębatego są głębsze niż 0,3 mm (Rys. 45). W przeciwnym razie żywotność łańcucha

zostałaby zmniejszona.

45

Rys.45

Aby przedłużyć żywotność koła zębatego, zakładaj na przemian 2 łańcuchy.

Rys. 46

Koło zębate jest obsługiwane przez sprzęgło poślizgowe i musi zostać wymienione przez serwisanta.

7.7 Ostrzenie łańcucha

Upewnij się, że urządzenie jest wyłączone i odłączone od zasilania elektrycznego.

Ostrz ostrza, gdy tylko wydajność cięcia spadnie (na przykład, jeśli ostrza często blokują się na gałęziach).
Nie pracuj z tępymi lub uszkodzonymi ostrzami. Może to prowadzić do przeciążenia silnika i daje
niezadowalające wyniki.

Ostry łańcuch zapewnia optymalne działanie pilarki - bez trudu przecina drewno, zostawiając duże, długie wióry.
Łańcuch tnący jest stępiony, gdy musisz używać siły, aby przeprowadzić prowadnicę przez drewno, a wióry
drewniane są bardzo małe. Gdy łańcuch tnący jest bardzo stępiony - pilarka nie pozostawia wiórów, tylko pył
drzewny.

Tnącymi częściami łańcucha są ogniwa tnące, złożone z zęba tnącego i wypustu ograniczającego głębokość
cięcia. Różnica wysokości między tymi dwoma elementami określa głębokość ostrzenia.

Przy ostrzeniu zębów tnących uwzględniaj następujące wartości:

• Kąt ostrzenia (60o)

• Kąt natarcia ostrza (30o)

• Głębokość ostrzenia (0,65mm)

• Średnica pilnika okrągłego 4,0 mm

46

Rys. 47

Odchylenia od wartości geometrycznych aparatu tnącego mogą zwiększać skłonności pilarki do

odrzutów. Zwiększone niebezpieczeństwo wypadku!

Do ostrzenia łańcucha są wymagane specjalne narzędzia (ostrzałki), zapewniające ostrzenie pod odpowiednim
kątem i z odpowiednią głębokością. Mniej doświadczonym użytkownikom pilarek radzimy zlecić naostrzenie
łańcucha specjaliście lub autoryzowanemu serwisowi.

Procedura ostrzenia:

1. Wyłącz pilarkę i wyjmij wtyczkę z gniazdka sieciowego.

2. Załóż specjalne rękawice (z zabezpieczeniem przed przecięciem).

3. Zdejmij łańcuch.

4. Zadbaj o takie zamocowanie łańcucha, aby był dobrze napięty (patrz rozdział 5.8.1), co umożliwi prawidłowe
naostrzenie.

Do ostrzenia wymagana jest ostrzałka lub pilnik okrągły o średnicy 4,0 mm. Pilniki o innej

średnicy uszkadzają łańcuch i mogą powodować zagrożenia podczas pracy.

5. Używając ostrzałki postępuj zgodnie z instrukcją obsługi tego urządzenia. Jeśli ostrzysz przy użyciu pilnika
(używaj imadła) prowadź go zawsze od wewnętrznej strony zęba tnącego do zewnątrz. Odsuwając pilnik
unoś go do góry.

Łańcuch jest zużyty i musi zostać wymieniony na nowy, gdy pozostający wymiar zęba wynosi 4,0 mm.

6. Po naostrzeniu wszystkie ogniwa tnące muszą mieć jednakową długość i szerokość.

7. Po co trzecim ostrzeniu należy sprawdzić głębokość ostrzenia (ogranicznik głębokości) i doszlifować ząb

pilnikiem płaskim do metalu. Ogranicznik głębokości powinien być niższy od zęba tnącego o ok. 0,65 mm.
Po odsunięciu pilnika należy nieco zaokrąglić ogranicznik głębokości do przodu.

47

Rys. 48

7.8 Smarowanie przekładni piły

Przekładnie redukcyjne są smarowane uniwersalnym smarem na bazie litu w przekładni.
Uzupełniaj nowym smarem co 25 godzin użytkowania lub częściej, w zależności od warunków pracy.
Podczas dodawania smaru użyj praski do smarowania, aby włożyć smar do 3 smarowniczek znajdujących się
na przekładni (Rys. 49, poz. 1).

Rys. 49

7.9 Ostrzenie ostrzy nożyc do żywopłotu

Podczas uzupełniania lub przerw w cięciu często warto poświęcić czas na naoliwienie ostrzy tnących.
Jeśli istnieje przerwa między górnymi i dolnymi ostrzami, postępuj zgodnie z poniższą procedurą, aby
wyregulować je tak, aby pasowały bardziej do siebie.

1. Poluzuj przeciwnakrętkę (Rys. 50, poz. A), jak pokazano na schemacie.

2. Całkowicie dokręcić śrubę (Rys. 50, poz. B), a następnie obrócić o jedną trzecią do połowy obrotu do tyłu.

3. Przytrzymując śrubę, aby utrzymać ją na miejscu, dokręć przeciwnakrętkę.

4. Sprawdź, czy płaska podkładka (Rys. 50, poz. C) jest na tyle luźna, że można ją obrócić, naciskając ją za
pomocą

Zbyt mocne wkręcenie śruby może uniemożliwić poruszanie się noży. I odwrotnie, niewystarczająco

mocne wkręcenie śruby może spowodować, że ostrza trymera będą matowe, a liście i gałęzie zaczepią się o
ostrza.

48

Rys. 50

(1) Górne ostrze
(2) Dolne ostrze

SZYBKA WSKAZÓWKA

Jeśli ostrza są tak zużyte, że nie jest już możliwe wyeliminowanie szczeliny między nimi, należy skontaktować
się ze sprzedawcą, od którego kupiłeś urządzenie w celu naostrzenia lub wymiany ostrzy.

7.10 Smarowanie przekładni nożyc

Przekładnie redukcyjne są smarowane uniwersalnym smarem w przekładni.
Uzupełniaj nowym smarem co 25 godzin użytkowania lub częściej, w zależności od warunków pracy.
Podczas dodawania smaru użyj praski do smarowania, aby włożyć smar do trzech smarowniczek znajdujących
się na przekładni (Rys. 51, poz. 1).

Rys. 51

7.11 Przechowywanie

1. Urządzenie przechowuj w suchym, chłodnym, zabezpieczonym przed pyłem i poza zasięgiem dzieci
miejscu.

2. Przed ustawieniem urządzenia w zamkniętym pomieszczeniu wyjmij wtyczkę ze źródła prądu i poczekaj aż
ostygnie silnik.

3. Starannie oczyścić urządzenie i elementy wyposażenia, aby zapobiec powstaniu pleśni.

4. Nie zawijaj urządzenia w worki foliowe – może w nich powstać wilgoć i pleśń. Możesz włożyć urządzenie

do oryginalnego bądź zastępczego kartonu.

5. Załóż osłonkę na nożyk tnący.

6. Nie ustawiaj urządzenia na osłonie głowicy żyłkowej. Uważaj by osłona nie dotykała innych przedmiotów.

W innym razie istnieje niebezpieczeństwo zniekształcenia osłony, co może spowodować zmianę mających
wpływ na bezpieczeństwo użytkowania wymiarów i cech roboczych urządzenia.

7. Przechowuj urządzenie w pozycji poziomej bądź zabezpieczonej przed przewróceniem się.

8. Podczas przechowywanie piły i nożyc zdejmij i wyczyść łańcuch piły, szynę prowadzącą i przystawkę do
przycinania żywopłotu, spryskaj inhibitorem rdzy.

9. Napełnij pojemnik z olejem do smarowania łańcucha, jeśli używasz biodegradowalnego smarowania

łańcucha i zębatek.

49

10. Jeśli przechowujesz urządzenie osobno, umieść zaślepkę ochronną na osi napędowej, aby zapobiec
przedostawaniu się zanieczyszczeń do złącza.

11. Dokładnie oczyść i nasmaruj metalowe części.

7.12 Przygotowanie do transportu

1. Oczyść urządzenie z brudu i resztek trawy.

2. Załóż osłonę nożyka odcinającego żyłkę (kosa, przycinarka).

3. Załóż osłonę listwy nożowej (nożyce) albo osłonę na prowadnicę (piła).

4. Wyjmij wtyczkę ze źródła prądu.

5. Transportuj urządzenie w pozycji poziomej (nie układaj na osłonie ochronnej).

6. Chwyć drążek tak, aby maszyna była zrównoważona poziomo. Przyrząd tnący niech znajduje się za Tobą.

Rys. 52

7. Podczas transportu w pojeździe odpowiednio zabezpiecz urządzenie, aby zapobiec przewróceniu i

uszkodzeniu maszyny

8. Jeżeli urządzenie ma możliwość złożenia elementu tnącego wzdłuż rury wykonaj to.

9. Włóż urządzenie do oryginalnego bądź zastępczego kartonu.

7.13 Zamawianie części

Przy zamawianiu części zamiennych podaj następujące dane urządzenia z tabliczki znamionowej,
umieszczonej na obudowie:

• Typ urządzenia

• Numer artykułu

• Numer identyfikacyjny

W celu przyspieszenia realizacji zamówienia podaj numer części zamiennej, którą potrzebujesz. Możesz
również dosłać zdjęcie uszkodzonego elementu na adres mailowy producenta: [email protected] – ułatwi to
jednoznaczną identyfikację zwłaszcza w przypadku nieznajomości numeru części.
Zamówienia części możesz dokonać również w autoryzowanych punktach serwisowych, których wykaz
znajdziesz na stronie internetowej producenta: www.krysiak.pl

UŻYWAJ TYLKO ORYGINALNYCH CZĘŚCI ZAMIENNYCH.

Części zamienne złej jakości mogą uszkodzić urządzenie i skrócić jego żywotność.

Producent nie ponosi odpowiedzialności za szkody wywołane przez urządzenie, jeżeli zostaną one wywołane
z powodu nieprawidłowo wykonanej samodzielnej naprawy, zastosowania nieoryginalnych części zamiennych,
względnie zastosowania urządzenia niezgodnie z jego przeznaczeniem.

50

8. Plan wyszukiwania usterek

Przycinarka, kosa

Problem

Możliwe przyczyny

Rozwiązanie

Silnik nie uruchamia

się

Brak napięcia

Uszkodzony wyłącznik wymień w
serwisie

Maszyna pracuje z
przerwami

Uszkodzone okablowanie

wewnętrzne

Udaj się do autoryzowanego serwisu

Uszkodzony wyłącznik

Udaj się do autoryzowanego serwisu.

Przegrzanie

Pozwól urządzeniu ostygnąć zanim go
na nowo użyjesz.

Nie można uruchomić
urządzenia

Brak napięcia

Uszkodzony wyłącznik wymień w
serwisie

System poruszania się
elementu tnącego nie
działa prawidłowo.

Udaj się do autoryzowanego serwisu.

Nadmierne wibracje/
Hałas

Natychmiast wyłącz
urządzenie!

Urządzenie uderzyło w
jakąś przeszkodę.

Udaj się do autoryzowanego serwisu.

Poluzowane nakrętki itp

Dokręć elementy a jak to nie pomoże udaj
się do autoryzowanego serwisu.

System napędu elementu
tnącego nie działa
prawidłowo. Maszyna

uszkodzona

Udaj się do autoryzowanego serwisu.

Urządzenie nie tnie

Nieczystości
nagromadziły się na
elemencie tnącym

Wyczyść element tnący
Brak żyłki

Nawiń żyłkę na szpuli

Element tnący i silnik
nie zatrzymują się.

Natychmiast wyjmij
wtyczkę

Awaria elektryczna

Natychmiast wyjmij wtyczkę
Udaj się do autoryzowanego serwisu.

Urządzenie nie podaje
żyłki tnącej mimo
użycia przycisku
głowicy

Żyłka posklejała się

Naoliw sprayem silikonowym

Za mała ilość żyłki na
szpuli

Zmień głowicę żyłkową

Żyłka jest poplątana w
szpuli

Nawiń odpowiednio żyłkę

Żyłka za mało wyciągnięta
ze szpuli

Wyciągnij żyłkę ze szpuli ręcznie
wciskając przycisk głowicy i uwalniając
żyłkę przez jej wyciągnięcie

Element tnący obraca

Trawa nagromadziła się

Usuń trawę

51

się z trudem

wokół głowicy tnącej

Trawa oplata się wkoło
elementu tnącego

Zbyt wysoka trawa

Tnij trawę stopniowo etapami od góry

Pilarka

Problem

Możliwe przyczyny

Rozwiązanie

Silnik nie uruchamia się

Brak napięcia

Uszkodzony wyłącznik wymień w

serwisie

Niska wydajność cięcia.
Tępy łańcuch

Wymień łańcuch

Napięcie łańcucha

Sprawdź naciąg łańcucha

Łańcuch źle

zamontowany

Sprawdź łańcuch i zamontuj we
właściwym kierunku .

Pilarka tnie z trudnością

Napięcie łańcucha

Sprawdź naciąg łańcucha
Łańcuch spada z prowadnicy

Łańcuch nagrzewa się

Smarowanie

łańcucha
Sprawdź poziom oleju

Sprawdź czy łańcuch jest

smarowany

Nożyce do żywopłotu

Problem

Możliwe przyczyny

Rozwiązanie

Silnik nie uruchamia

się
Brak napięcia

Uszkodzony wyłącznik wymień w
serwisie

System poruszania się
listwy nożowej nie działa
prawidłowo.

Udaj się do autoryzowanego serwisu.

Maszyna pracuje z
przerwami

Uszkodzone okablowanie

wewnętrzne

Udaj się do autoryzowanego serwisu

Uszkodzony włącznik/
wyłącznik

Udaj się do autoryzowanego serwisu.

Przegrzanie

Pozwól urządzeniu ostygnąć zanim go
na nowo użyjesz.

Nie można uruchomić
urządzenia
Brak napięcia

Uszkodzony wyłącznik wymień w
serwisie

System poruszania się
listwy nożowej nie działa
prawidłowo.

Udaj się do autoryzowanego serwisu.

Nadmierne wibracje/
Hałas

Natychmiast wyłącz
urządzenie!

Listwa nożowa jest
zagięta, uszkodzona albo
zużyta

Udaj się do autoryzowanego serwisu.

Poluzowane nakrętki od
listwy nożowej

Udaj się do autoryzowanego serwisu.

52

Listwa nożowa jest
niewłaściwie

zamontowana.

Udaj się do autoryzowanego serwisu.

System poruszania się
listwy nożowej nie działa
prawidłowo. Maszyna

uszkodzona

Udaj się do autoryzowanego serwisu.

Urządzenie nie tnie
Brak napięcia

Uszkodzony wyłącznik wymień w
serwisie

Nieczystości
nagromadziły się na
listwie tnącej

Wyczyść listwę tnącą

Element tnący i silnik
nie zatrzymują się.

Natychmiast wyjmij
wtyczkę

Awaria elektryczna albo
elektroniczna

Natychmiast wyjmij wtyczkę
Udaj się do autoryzowanego serwisu.

9. Gwarancja

Na niniejsze urządzenie obowiązuje 24-miesięczna gwarancja. W ramach gwarancji gwarant zapewnia
kupującemu nieodpłatne usunięcie usterek w funkcjonowaniu urządzenia wynikających z jego wadliwości
konstrukcyjnych i materiałowych. Niektóre części konstrukcyjne ulegające normalnemu zużyciu oraz szkody
wywołane naturalnym zużyciem, przeciążeniem lub nieprawidłową obsługą są wykluczone z zakresu gwarancji.
Warunkiem skorzystania ze świadczeń gwarancyjnych jest przestrzeganie podanych w instrukcji obsługi
wskazówek dotyczących oczyszczania, konserwacji i napraw urządzenia.
Próby samodzielnej naprawy urządzenia względnie jego rozebranie albo otwarcie obudowy silnika przez osoby
nieupoważnione, powodują wygaśnięcie gwarancji.
Warunkiem skorzystania ze świadczenia gwarancyjnego jest przekazanie nierozmontowanego urządzenia wraz
z dowodem zakupu naszemu centrum serwisowemu lub sprzedawcy. Wykonanie obowiązków wynikających
z gwarancji nastąpi w terminie 30 dni, licząc od dnia dostarczenia urządzenia przez Użytkownika. W przypadku
reklamacji gwarancyjnej lub zlecenia naprawy należy dostarczyć oczyszczone urządzenie wraz z informacją
o usterce pod adres naszego punktu serwisowego. Naprawy nieobjęte gwarancją można zlecać odpłatnie
naszemu centrum serwisowemu. W celu ustalenia wskazówek dotyczących nadania przesyłki należy
skontaktować się z gwarantem.

Utylizację Twojego urządzenia przeprowadzimy bezpłatnie.

10. Usuwanie odpadów i recykling

Każde gospodarstwo jest użytkownikiem sprzętu elektrycznego i elektronicznego, a co za tym idzie –
potencjalnym wytwórcą niebezpiecznego dla ludzi i środowiska odpadu, z tytułu obecności w tymże
niebezpiecznych substancji, mieszanin oraz części składowych. Z drugiej strony zużyty sprzęt to cenny materiał,
z którego można odzyskać surowce takie jak miedź, cyna, szkło, żelazo itp.

53

Użytkownik urządzenia zgodnie z przepisami o ochronie środowiska zobowiązany jest do prowadzenia
prawidłowej gospodarki odpadami zgodnie z przepisami krajowymi. Nie wyrzucaj urządzeń razem z odpadami
domowymi. Przekaż niepotrzebne urządzenie, jego akcesoria i opakowanie do zgodnej z przepisami o ochronie
środowiska naturalnego utylizacji. Oddaj je w punkcie recyklingu – użyte w produkcji elementy z tworzyw
sztucznych i metalu można posegregować i poddać selektywnej utylizacji. Informacje o dostępnym systemie
zbierania zużytego sprzętu elektrycznego i elektronicznego można znaleźć u sprzedawcy oraz w urzędzie
miasta/gminy.
Przekaż wycięty materiał do kompostowania, nie wyrzucaj go do kontenera na śmieci.

Pamiętaj, że odpowiednie postepowanie ze zużytym sprzętem zapobiega negatywnym konsekwencjom dla
środowiska naturalnego i zdrowia ludzkiego!

W przypadku pytań zwróć się o poradę do Centrum Serwisowego producenta.
Należy pamiętać, że producent bezpłatnie przeprowadza utylizację przesłanych do niego uszkodzonych i

zużytych swoich urządzeń.

11. Ryzyko resztkowe

Mimo tego iż producent ponosi odpowiedzialność za konstrukcję urządzenia eliminującą niebezpieczeństwo,
pewne elementy ryzyka są podczas pracy nie do uniknięcia:

- problemy zdrowotne spowodowane zbyt dużą wibracją urządzenia w przypadku używania go przez bardzo
długi czas albo w wyniku niewłaściwej obsługi lub nieprawidłowej konserwacji;

- uszkodzenie słuchu w przypadku długotrwałej pracy bez ochraniaczy;

- uszkodzenie wzroku i twarzy przez odpryskujące elementy obrabianego materiału;

- pochwycenie i wplątanie odzieży w ruchome części;

- obrażenia i uszkodzenia w wyniku odrzucenia ciętego materiału albo nagłego odrzutu ukrytego przedmiotu;

- niebezpieczeństwo albo obrażenie lub uszkodzenie mienia spowodowane przez odrzucony przedmiot.

Ocena ryzyka resztkowego

W przypadku przestrzegania wskazówek znajdujących się w niniejszej instrukcji zagrożenie resztkowe podczas
użytkowania urządzenia jest ograniczone. Niestosowanie się do zasad tu opisanych zwiększa ryzyko resztkowe.

54

12. Rysunki złożeniowe

55

56
