1

INSTRUKCJA OBSŁUGI

Kosiarki spalinowej

Lider SH18BS450N (z napędem)

Numer katalogowy: 11 043 974

Instrukcja oryginalna

Krysiak Sp. z o.o.
62-081 Baranowo, ul. Rolna 6, tel.: [phone],
Serwis Centraln y – infolinia serwisowa: 61 650 75 39,
Dział części zamiennych tel.: [phone],

Fax: [phone],

www.krysiak.pl

Wyprodukowano w ChRL

Wydanie pierwsze, lipec 2021 rok

2

3

DEKLARACJA ZGODNOŚCI WE

Zgodnie z Rozporządzeniem Ministra Gospodarki z dnia 21 października 2008r. w sprawie zasadniczych
wymagań dla maszyn (Dz. U. Nr 199, poz. 1228) i Dyrektywą 2006/42/WE Parlamentu Europejskiego i Rady

Krysiak Sp. z o.o.
ul. Rolna 6
62-081 Baranowo

Osoba odpowiedzialna za przygotowanie dokumentacji technicznej maszyny na terenie UE:

Andrzej Krysiak, Rolna 6, 62 -081, Baranowo deklaruje z pełną odpowiedzialnością, że:
Maszyna: Kosiarka spalinowa do trawy Lider SH18BS450N
Model： BN46SMH-08P6
Numery seryjne: 2022010900001-2022010909999
Rok produkcji: 2021-2022
Funkcja: Koszenie i mielenie trawy w ogródkach i innych zielonych terenach

przydomowych

do której odnosi się niniejsza deklaracja, spełnia wymagania:

2006/42/EC – Dyrektywa Parlamentu Europejskiego i Rady z dnia 17 maja 2006r. w sprawie maszyn

2014/30/EU – Dyrektywa kompatybilności elektromagnetycznej

2000/14/EC i 2005/88/EC – Dyrektywa hałasowa

2016/1628 - Rozporządzenie Parlamentu Europejskiego i Rady (UE) z dnia 1 4 września 2016r. w sprawie

wymogów dotyczących silników spalinowych.

Do oceny zgodności zastosowano następujące normy zharmonizowane:

EN ISO 14982:2009, EN ISO 5395-1:2013/A1:2018, EN ISO 5395-2:2013/A2:2017

Ponadto potwierdzono, zgodnie z dyrektywą w sprawie emisji hałasu 2000/14/EC + 2005/88/EC

Zmierzony poziom ciśnienia akustycznego: 83,7 dB(A) k=3 dB(A)

Zmierzony poziom mocy akustycznej: 96 dB(A) k=2,5 dB(A)

Gwarantowany poziom mocy akustycznej: 96 dB(A)

Wibracje przy uchwycie L: 2,52 P:3,1 m/s² k=1,5 m/s²

Zastosowana procedura oceny zgodności odpowiada załącznikowi VI dyrektywy 2000/14/EC

Niniejsza deklaracja zgodności WE traci swoją ważność, jeżeli maszyna zostanie zmienio na lub

przebudowana bez zgody producenta.

Integralnym elementem maszyny jest instrukcja obsługi.

01/09/2021, Baranowo

Data i miejsce wystawienia

Imię, nazwisko oraz podpis osoby upoważnionej

do sporządzenia deklaracji zgodności

Jednostka notyfikująca:

DEKRA Certification Co., Ltd Floor 14, International Sunyard, No 1750, Jianghong Avenue, Binjiang
District, Hangzhou, Zhejiang, China 310052

4

Przeczytaj uważnie niniejszą instrukcję przed rozpoczęciem eksploatacji kosiarki. Zawarte są tu ważne

informacje dotyczące zasad właściwe go montażu, sposobu pracy i konserwacji urządzenia, bezpiecznych dla
użytkownika. Przechowuj instrukcję w bezpiecznym miejscu, aby w razie potrzeby móc do niej wrócić lub
przekazać ją kolejnym użytkownikom wraz z urządz eniem.

Uwaga!

Zwracaj szczególną uwagę na rozdziały, które zawierają sygnały ostrzegawcze i uwagi.

5

Spis treści

Spis treści ...................................................................................................................................5

1. Zawartość opakowania ..........................................................................................................6

2. Przeznaczenie .......................................................................................................................6

3. Opis ogólny ............................................................................................................................7

3.1 Opis działa nia ...................................................................................................................7

3.2 Elementy kosiarki (budowa kosiarki) ................................................................................7

3.3 D ane techn iczne ...............................................................................................................8

4. Podstawowe zalecenia bezpieczeństwa ...............................................................................9

4.1 Symbole dotyczące urządzenia ...................................................................................... 11

4.2 Symbole w instrukcji obsługi ........................................................................................... 11

4.3 Ogólne wskazówki bezpieczeństwa ............................................................................... 11

4.4 Wskazówki bezpieczeństwa dotyczące paliwa ............................................................. 14

5. Montaż ................................................................................................................................ 15

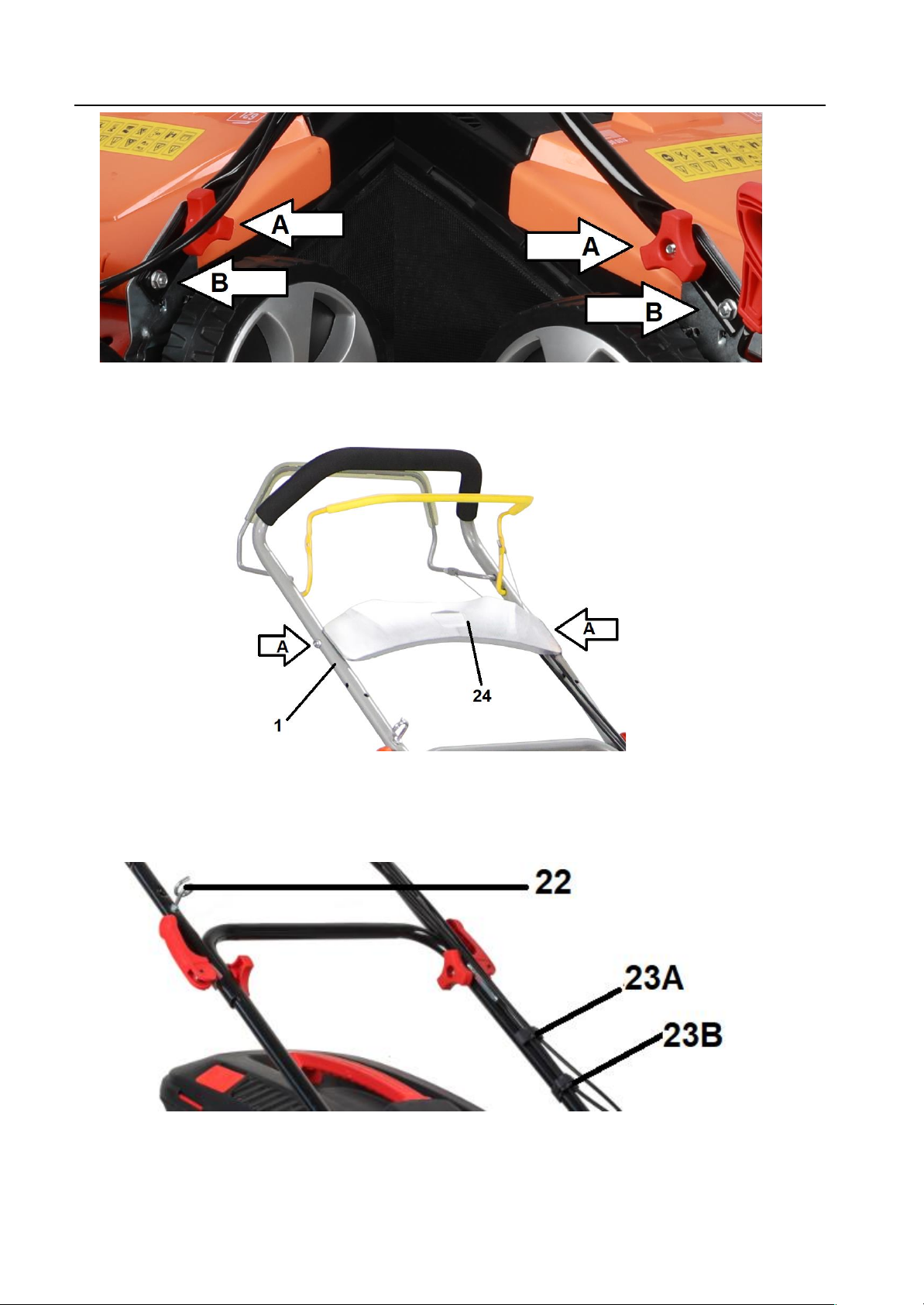

5.1 Montaż uchwytu kosiarki ............................................................................................... 15

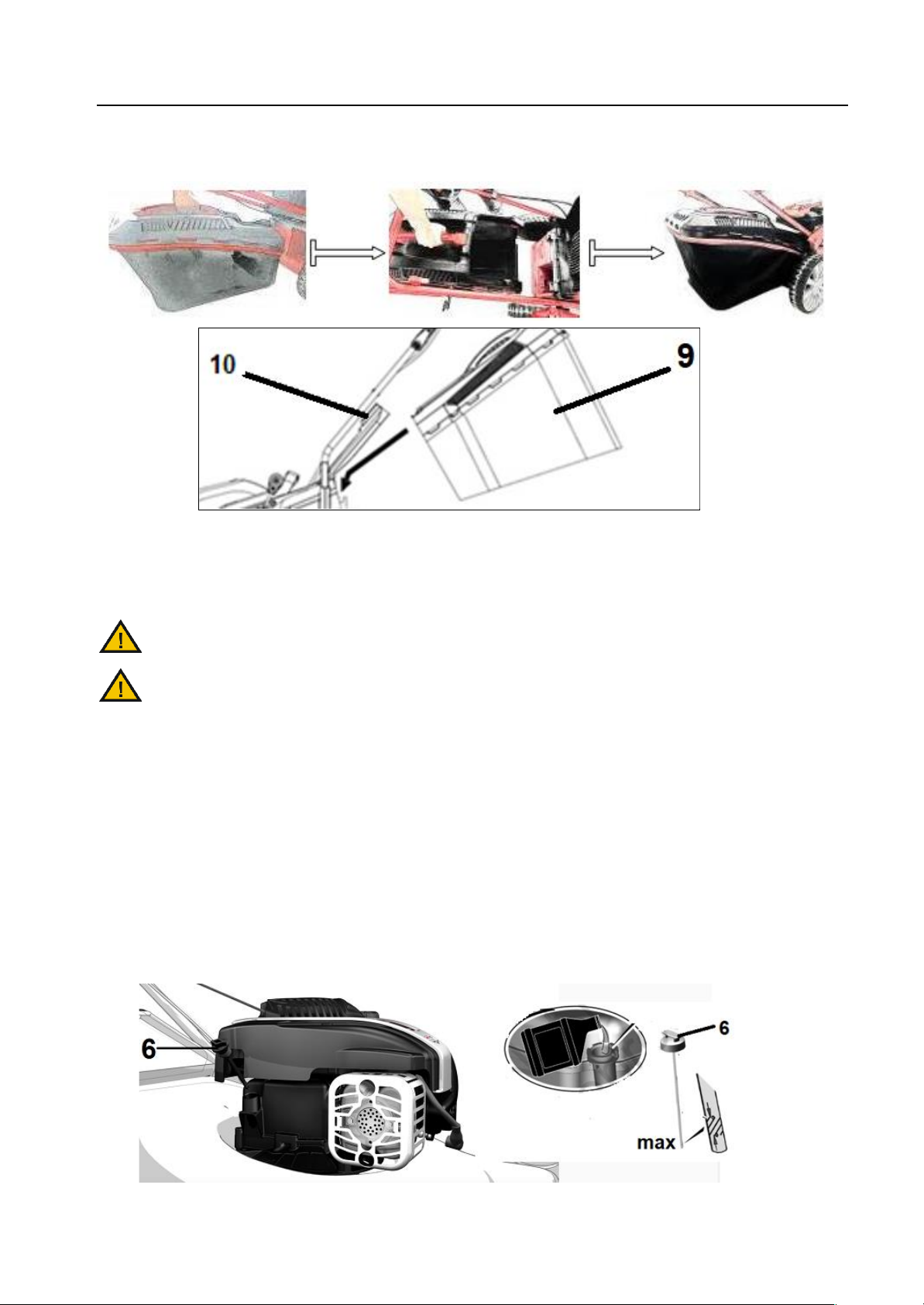

5.2 Kosz na trawę ................................................................................................................ 17

5.3 Olej silnikowy ................................................................................................................. 17

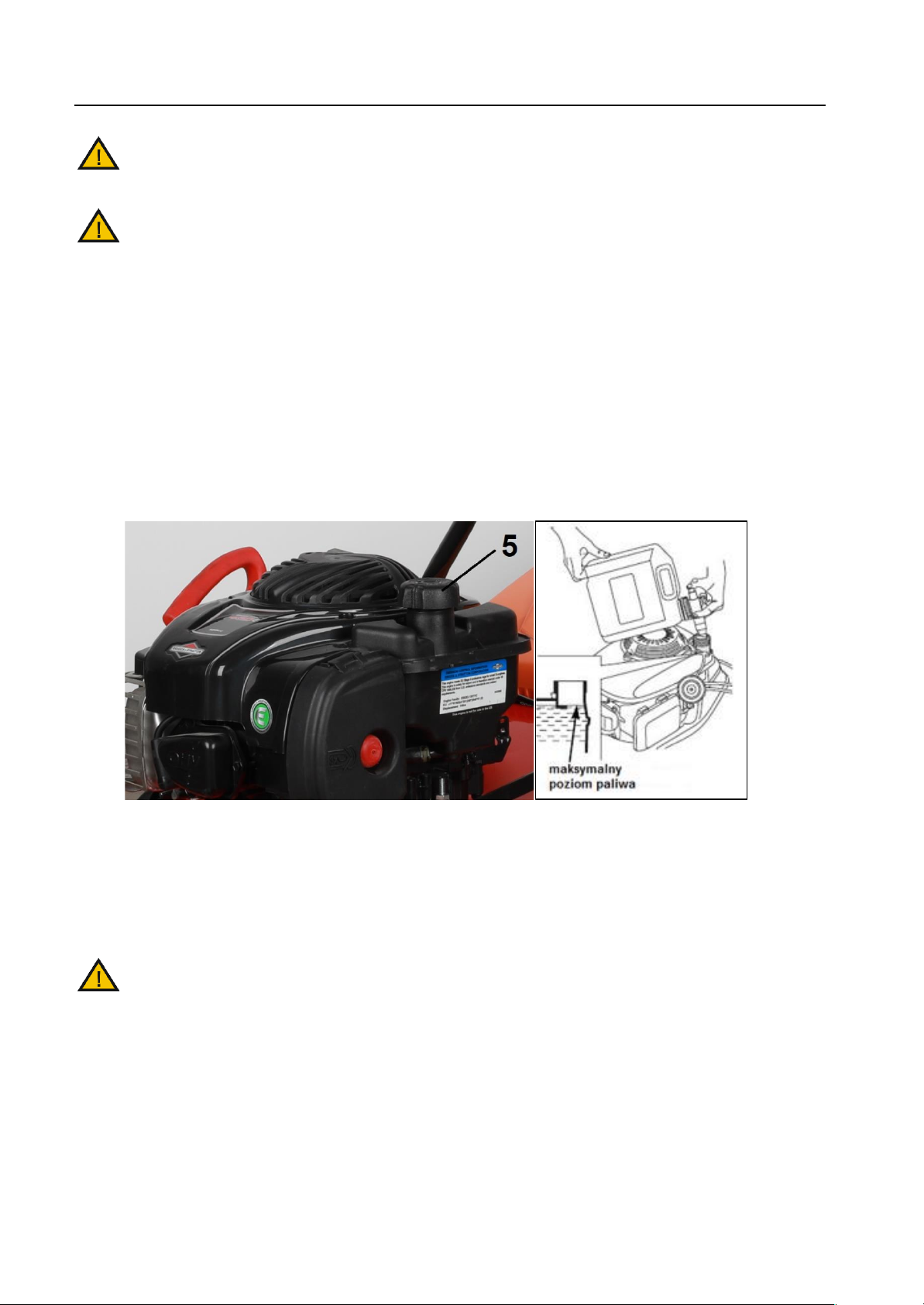

5.4 Paliwo ............................................................................................................................ 18

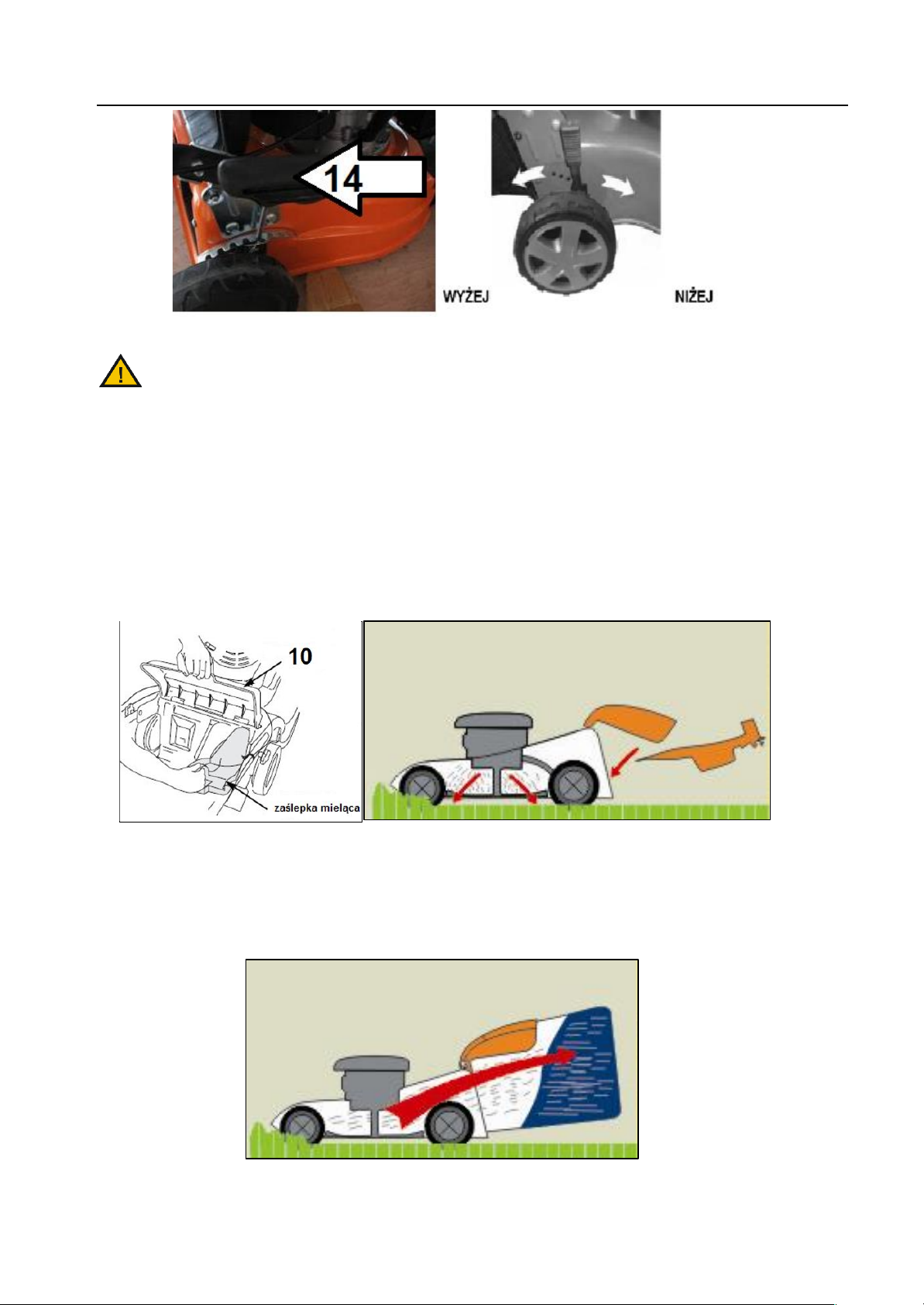

5.5 Regulacja wysokości koszenia ...................................................................................... 18

5.6 Funkcja 4w1 .................................................................................................................. 19

6. Uruchomienie ..................................................................................................................... 20

6.1 Uruchomienie urządzenia ............................................................................................. 20

6.2 Koszenie trawy .............................................................................................................. 23

7. Konserwacja, wymiana noża, przechowywanie i zamawianie części zamiennych ............ 23

7.1 Czyszczenie i konserwacja ........................................................................................... 23

7.1.1 Plan czynności konserwacyjnych 24

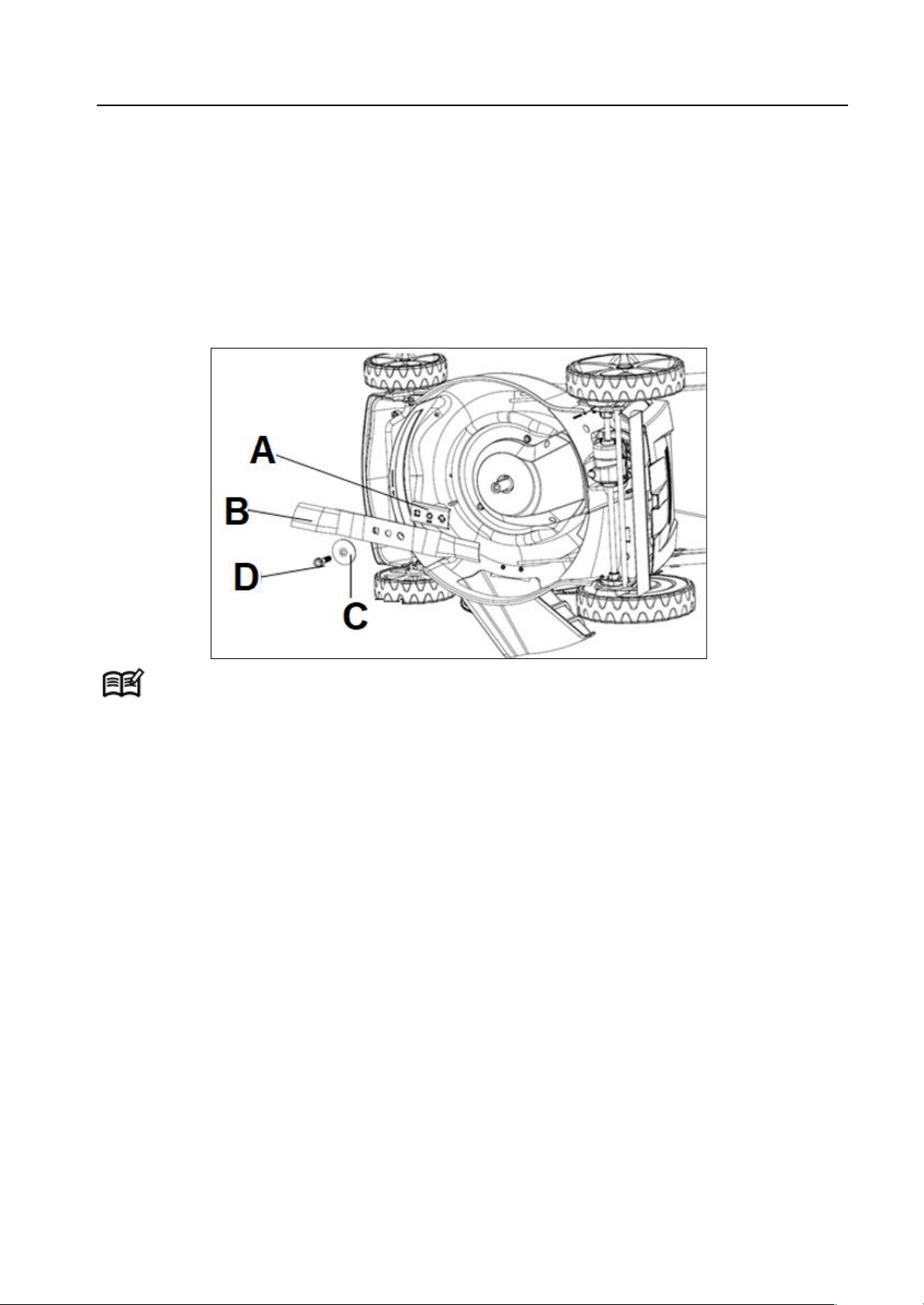

7.2 Wymiana noża ............................................................................................................... 24

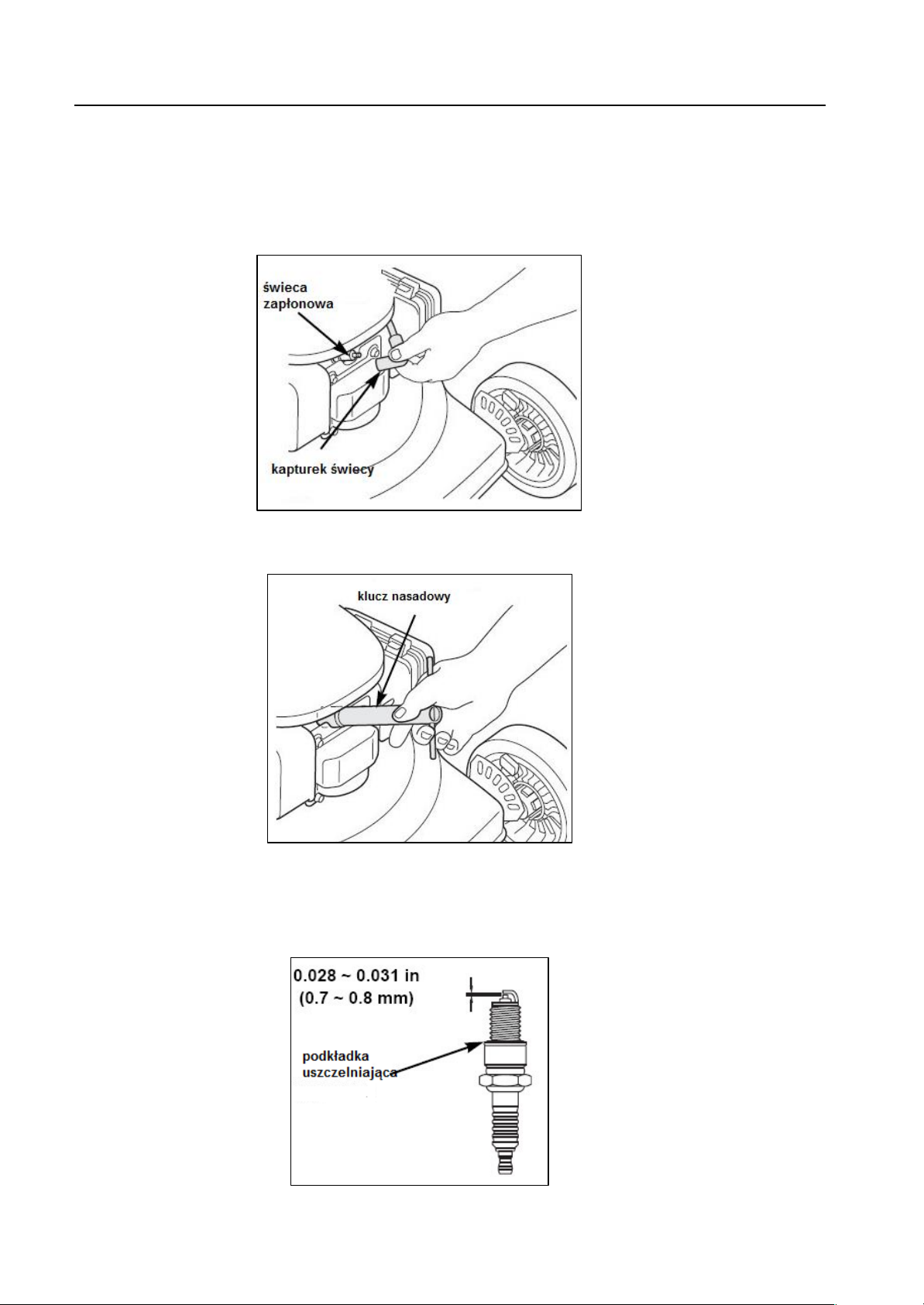

7.3 Świeca zapłonowa ......................................................................................................... 26

7.4 Filtr powietrza ................................................................................................................ 27

7.5 Wymiana oleju ............................................................................................................... 27

7.6 Przechowywanie ........................................................................................................... 27

7.7 Przygotowanie do transportu ........................................................................................ 28

7.8 Zamawianie części ........................................................................................................ 28

8. Najpopularniejsze usterki ................................................................................................... 28

9. Gwarancja .......................................................................................................................... 29

10.Usuwanie odpadów i recycling ........................................................................................... 30

11.Ryzyko resztkowe .............................................................................................................. 30

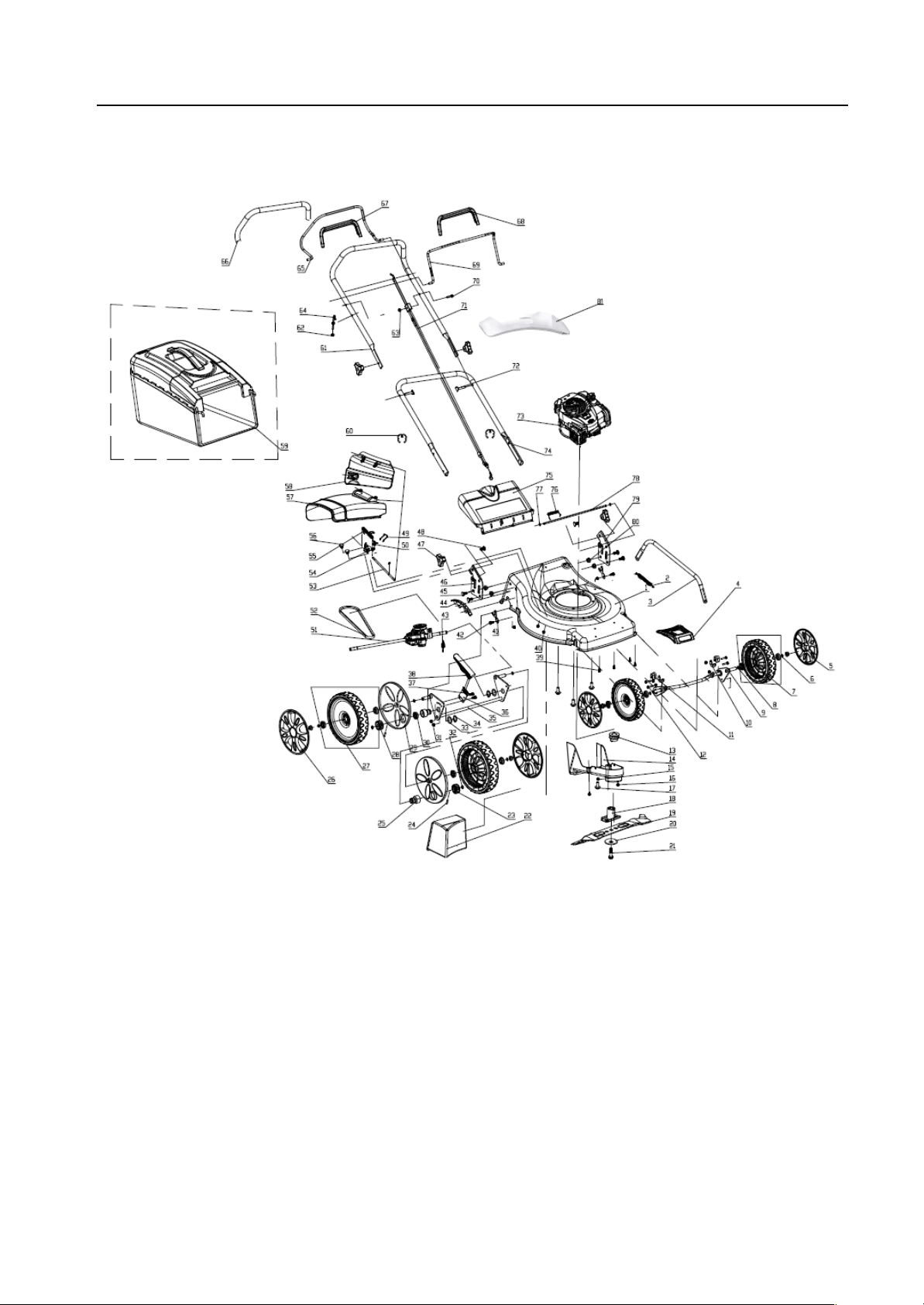

12.RYSUNEK ZŁOŻENIOWY NR 1 ........................................................................................ 31

6

1. Zawartość opakowania

Ostrożnie otwórz opakowanie i wyciągnij z niego wszystkie elementy kosiarki. Kosiarka jest wstępn ie
zmontowana. Komplet powinien zawierać:

- korpus kosiarki połączony linką przewodu hamulcowego, napędu z uchwytem górnym

- uchwyt dolny

- panel ste rowania

- śruba do przy mocowania panelu do uchwytu – 2 szt

- nakrętka i śruba do przymocowania panelu – 2 szt

- materiałowy kosz z plastikową pokrywą i uchwytem

- klamra ze śrubą do połączenia uchwytu górnego z dolnym – 2 szt.

- nakrętka motylkowa do montażu uchwytów – 4 szt.

- nakrętka do połąc zenia uchwytu dolnego do korpusu – 2 szt.

- śruba do połącz enia uchwytu dolnego do korpusu – 4 szt.

- osłona bocznego kanału wyrzutowego

- zaślepka mieląca

- zaczep na linkę hamulca, napędu– 2 szt

- instrukcja obsługi kosiarki

- instrukcja obsługi silnika

- karta gwarancyjna

2. Przeznaczenie

Kosiarka jest przeznaczona wyłącznie do koszenia i ewentualnie mielenia trawy w ogródkach i innych
zielonych terenach przydomowych. Każde inne jej wykorzystanie jest sprzeczne z przeznaczeniem i może
stanowić poważne zagrożenie dla użytkownika, a także prowadzić do uszkodzenia urządzenia.

Kosiarka nie jest przeznaczona do użytkowania przez dzieci oraz osoby dorosłe znajdujące się pod wpływem
alkoholu, środków odurzających lub lek ów ograniczających możliwość prowadzenia pojazdów mechanicznych
i obsługiwania maszyn. Urządzenie może obsługiwać wyłącznie osoba dorosła, która zapoznała się z niniejszą
instrukcją i jest świadoma ryzyka zranień i uszkodzeń, jakie mogą wystąpić w wyniku nieprzestrzegania zasad
w niej zawartych.

Producent nie ponosi odpowiedzialności za szkody zais tniałe w wyniku użycia urządzenia niezgodnego z
przeznaczeniem oraz jego nieprawidłowej obsługi. Za wszelkie wypadki lub szkody poniesione przez innych
ludzi na zdrowiu lub mieniu odpowiada wyłącznie właściciel kosiarki i/lub osoba ją obsługująca.

Kosiarka nie jest przystosow ana do użytku komercyjnego. Umow a gwarancyjna nie obowiązuje w przypadku,
gdy urządzenie było stosowane w zakładach rzemieślniczych, przemysłowych lub do innej działalności
zarobkowej.

7

3. Opis ogólny

3.1 Opis działania

Kosiarka spalinowa tnie trawę za pomocą noża, umieszczonego na spodniej części urządzenia, obracającego
się z dużą prędkością równolegle do płaszczyzny cięcia. Nóż jest wprowadzany w ruch za pomocą 4­suwowego silnika spalinowego renomowanej firmy Briggs&Stratton. Kosiarka jest wyposażona w 4 duże
łożyskowane koła (tylne koła z napędem) i dźwignię bezpieczeństwa. Koszona trawa może być zbierana
do dużego kosza ze wskaźnikiem napełnienia, bądź wydostawać się spod urządzenia przez boczny wyrzut.
Urządzenie posiada centralną 8-stopniową regulację wysokości koszenia. Po zainstalowaniu zaślepki mielącej
urządzenie może też mielić t rawę.

3.2 Elementy kosiarki ( budowa kosiarki)

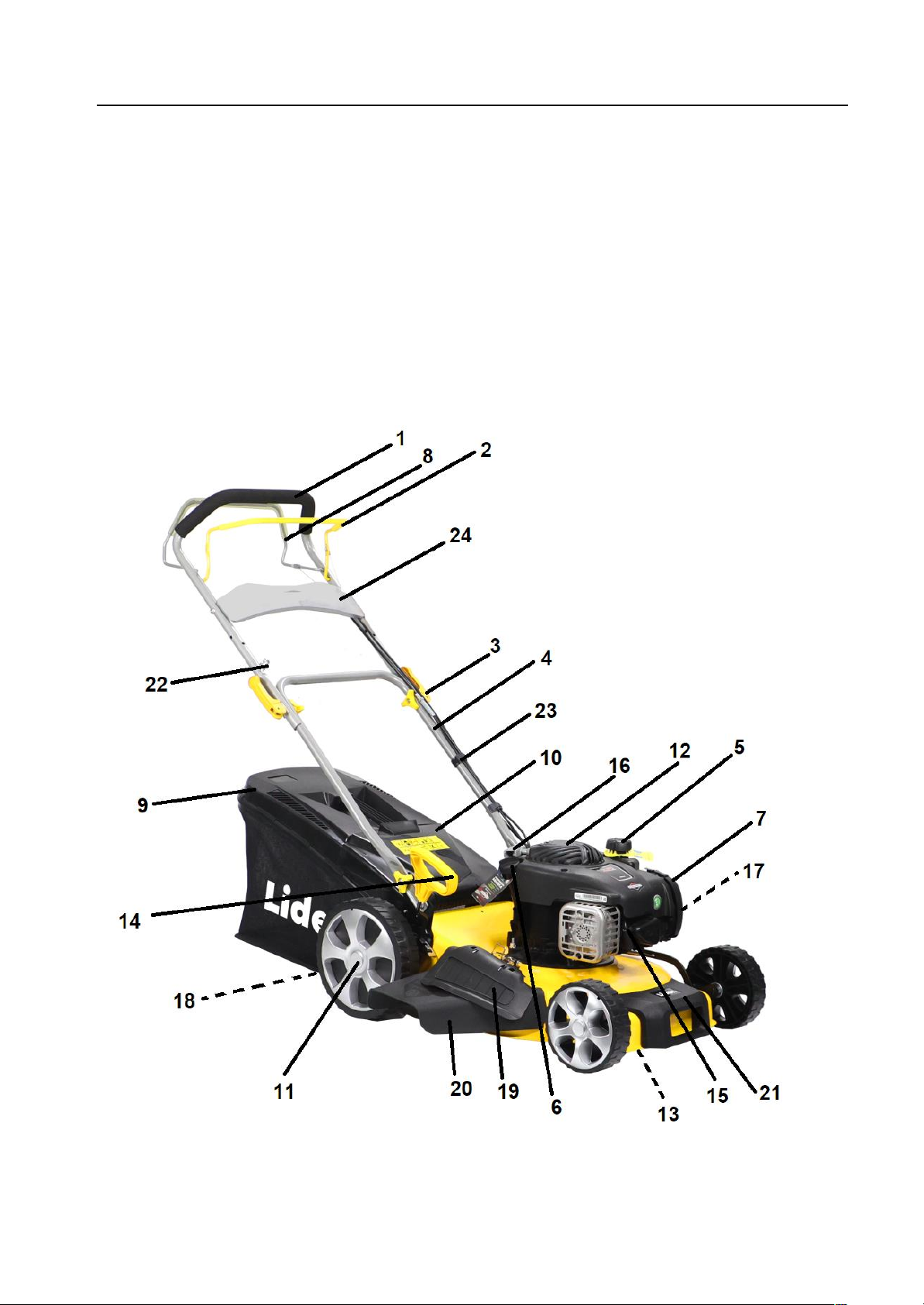

Rys. 1

1. Górny uchwyt

2. Dźwignia hamulca/wyłącznika (bezpieczeństwa)

8

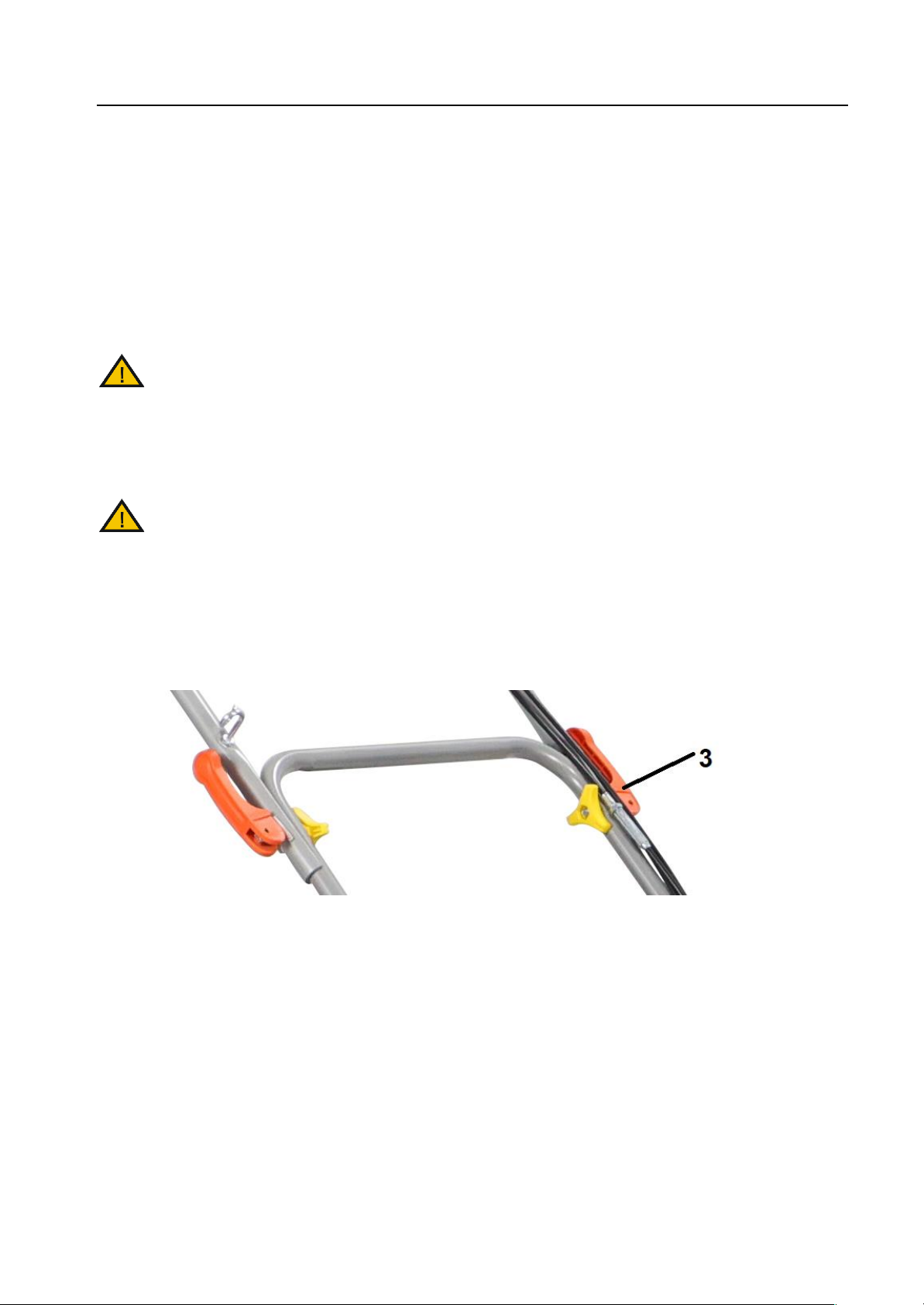

3. Klamra do regulacji wysokości uchwytu

4. Dolny uchwyt

5. Korek wlewu paliwa

6. Korek wlewu oleju

7. Obudowa filtra powietrza

8. Dźwignia napędu

9. Kosz na trawę z uchwytem i wskaźnikiem napełnienia

10. Klapa tylna (osłona odbojowa)

11. Koło

12. Obudowa silnika

13. Nóż tnący (niewidoczny)

14. Regulacja wysokości koszenia

15. Świeca zapłonowa

16. Uchwyt linki rozrusznika

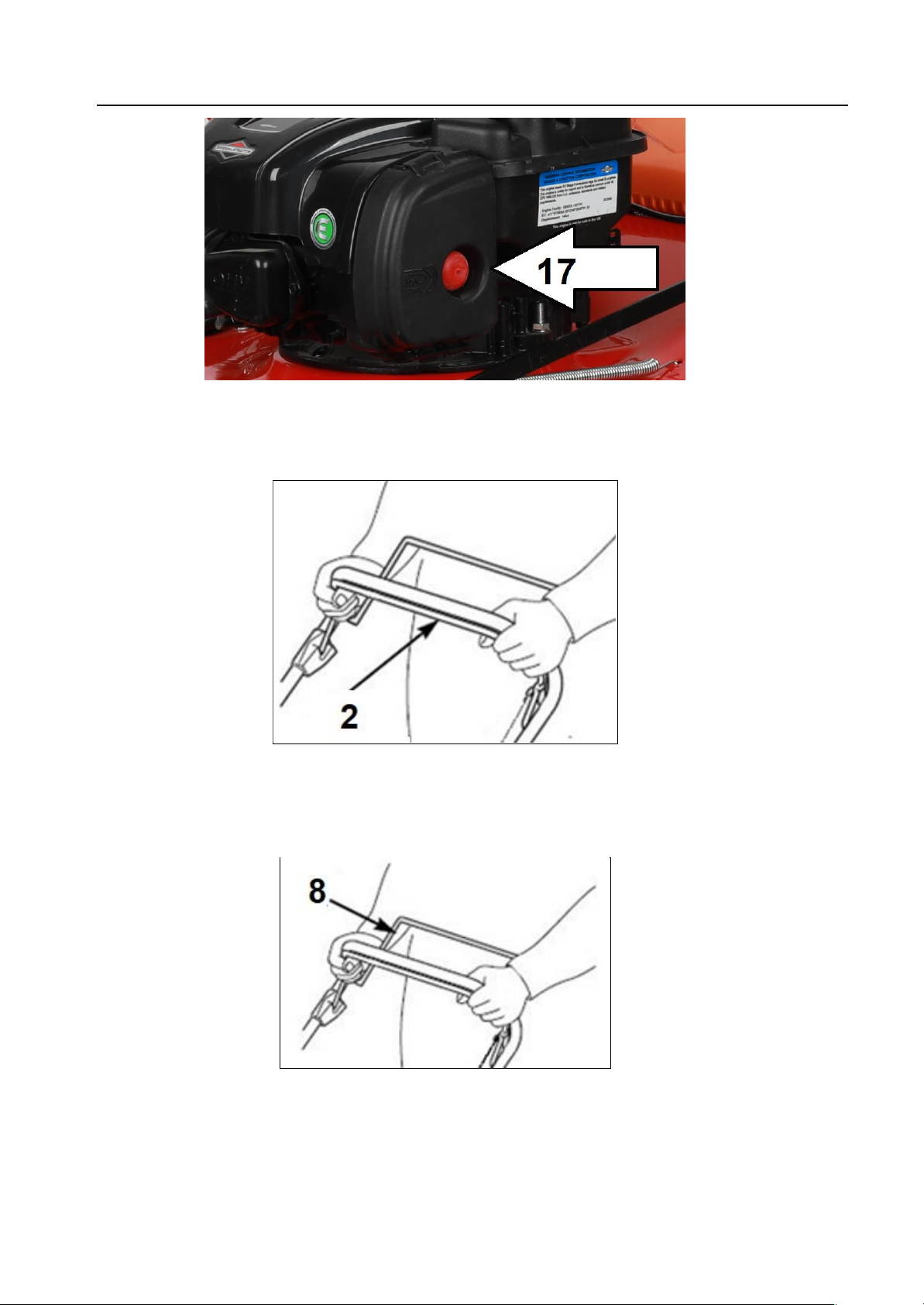

17. Pompka paliwa (niewidoczna)

18. Otwór wylotowy (niewidoczny)

19. Pokrywa bocznego wyrzutu

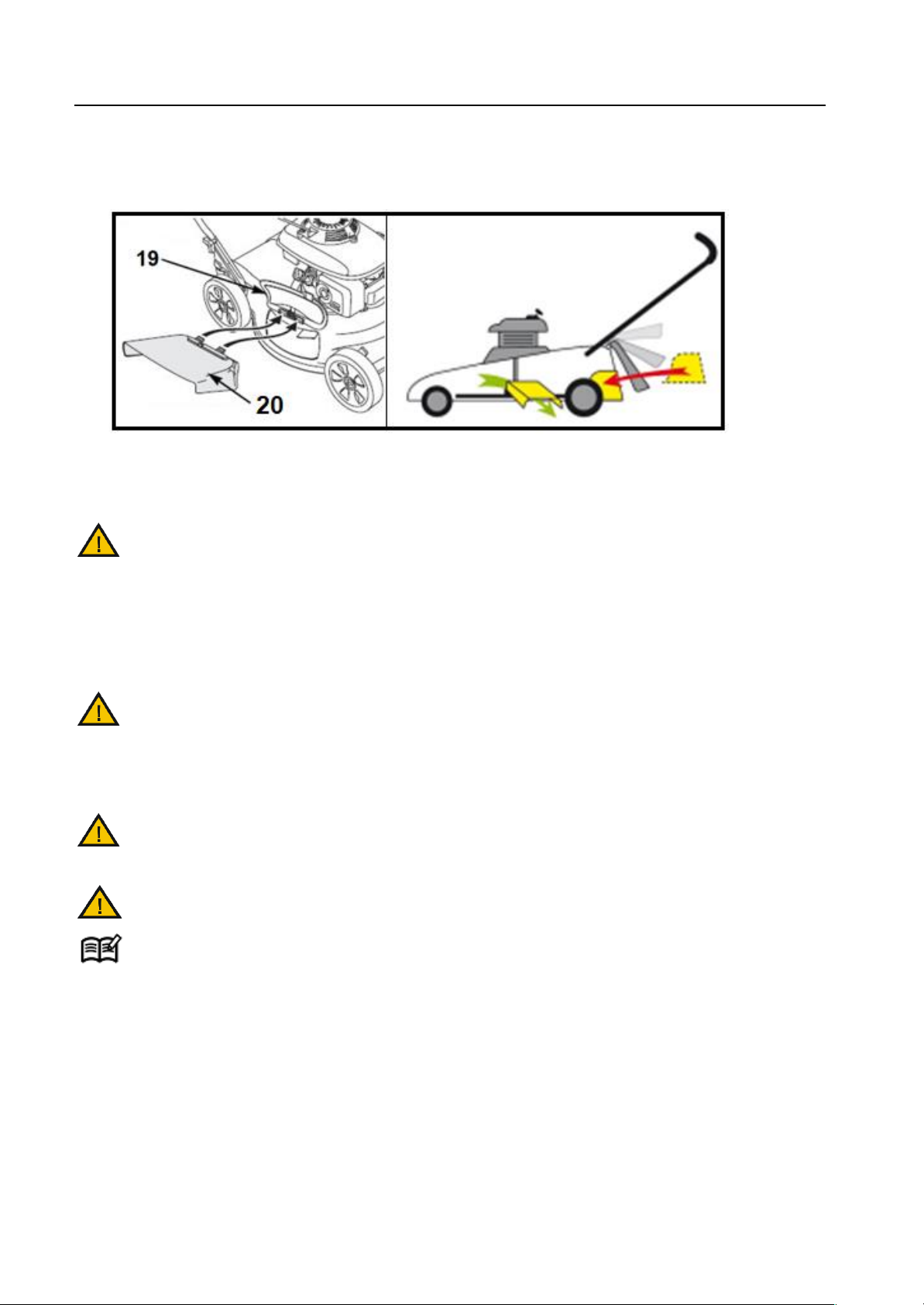

20. Osłona bocznego kanału wyrzutowego

21. Uchwyt do pod noszenia

22. Zaczep na uchwyt od linki rozrusznika

23. Zaczep na linkę hamulcową i napędu

Przed z łożeniem kosiarki zapoznaj się z Rys. 1 przedstawi ając ym elementy kosiarki.

3.3 Dane techniczne

Model kosiarki:

SH18BS450N

Numer k atalogowy kosiarki 11 043 974
Pojemność silnika: 125 cm3Briggs&Stratton seria 450E
Moc z nam./Obroty: 1,9kW /2800 obr/min
Maksymalny moment obrotowy silnika 5,9 N m/2200 obr /min
Pojemność zbiornika oleju: 0,47 L
Pojemność zbiornika paliwa: 0,8 L
Regulacja wysokości: 25-75 mm, 8 stopniowa, centralna
Szerokość koszenia: 46 cm
Pojemność kosza na trawę: 62 L
Obudowa: Stalowa
Gwarantowany poziom mocy akustycznej: 96 dB(A)
Zmierzony poziom mocy akustycznej: 96 dB(A) k=2,5 dB(A)
Poziom ciśnienia akustycznego: 83,7 dB(A) k=3 dB(A)
Poziom wibracji: L:2,52 m/s2P:3,1 k = 1,5 m/s2
Waga netto: 30 kg

Wartości hałasu i drgań zostały określone zgodnie z normami i przepisami określonymi w deklaracji zgodności.
Podana wartość emisji drgań została zmierzona metodą znormalizowaną i może być użyta do porównania

9

urządzenia z innymi urządzeniami oraz do szacunkowej oceny stopnia ekspozycji użytkownika na drgania.

Wartości emisji drgań mogą być rozbieżne z podaną i różne podczas pracy kosiarki, w zależności od
sposobu jej użycia. Środki ostrożności mające na celu ochronę użytkownika, powinny opierać się na ocenie
ekspozycji w konkretnych, rzeczywistych warunkach pracy (należy wziąć pod uwagę wszystkie składowe cyklu
pracy, czyli zarówno czas pracy, jak czas, w którym urządzenie pozostaje wyłączone or az pracuje bez
obciążenia).
*Producent zastrzega sobie prawo do zmian poprawiających funkcjonalność i bezpieczeństwo urządzenia,
które niekoniecznie są odzwierciedlone na rysunkach i w opisach niniejszej instrukcji.

4. Podstawowe zalecenia bezpieczeństwa

Zawarte są tu podstawowe zasady bezpieczeństwa, konieczne do zachowania podczas pracy urządzenia.

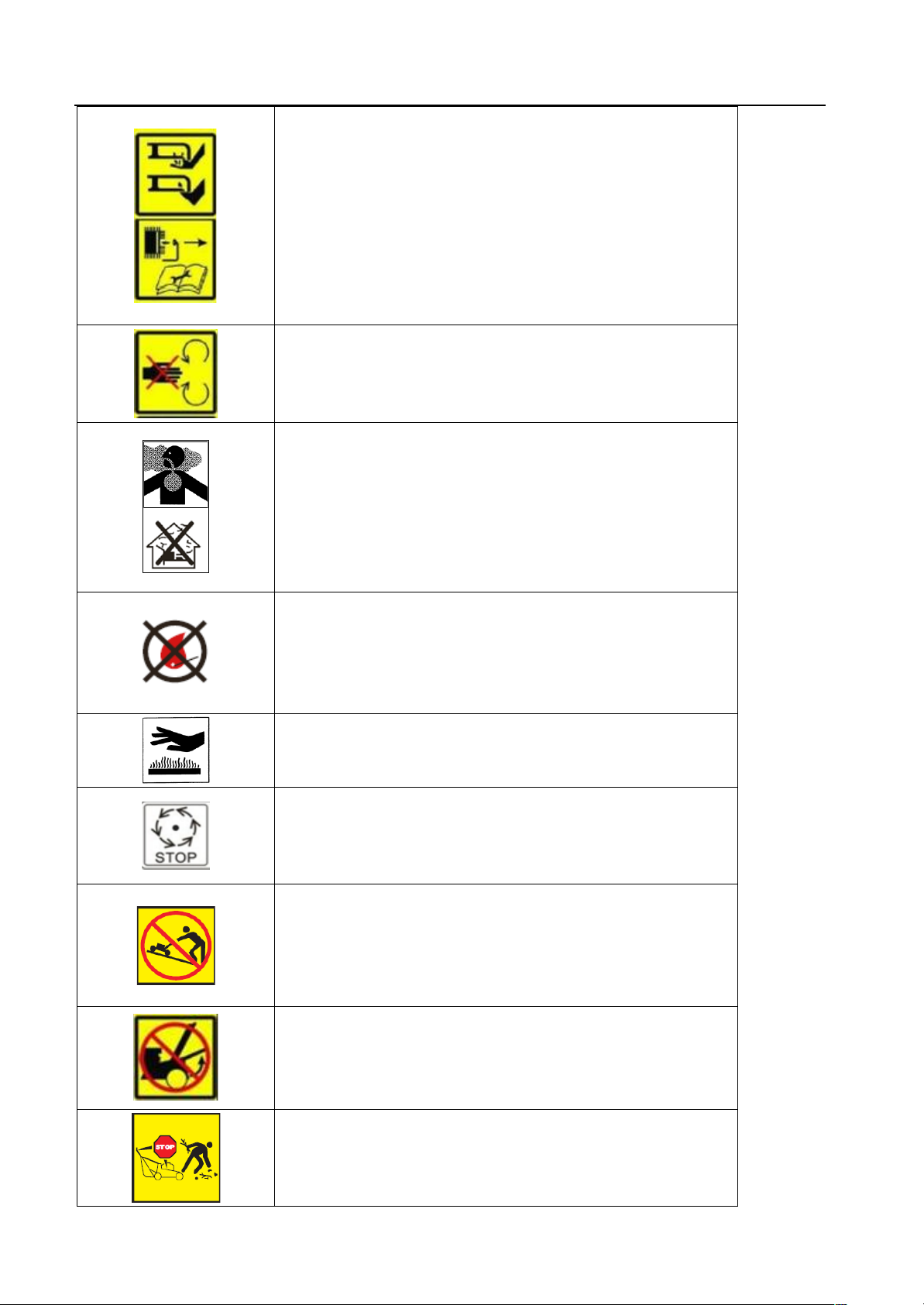

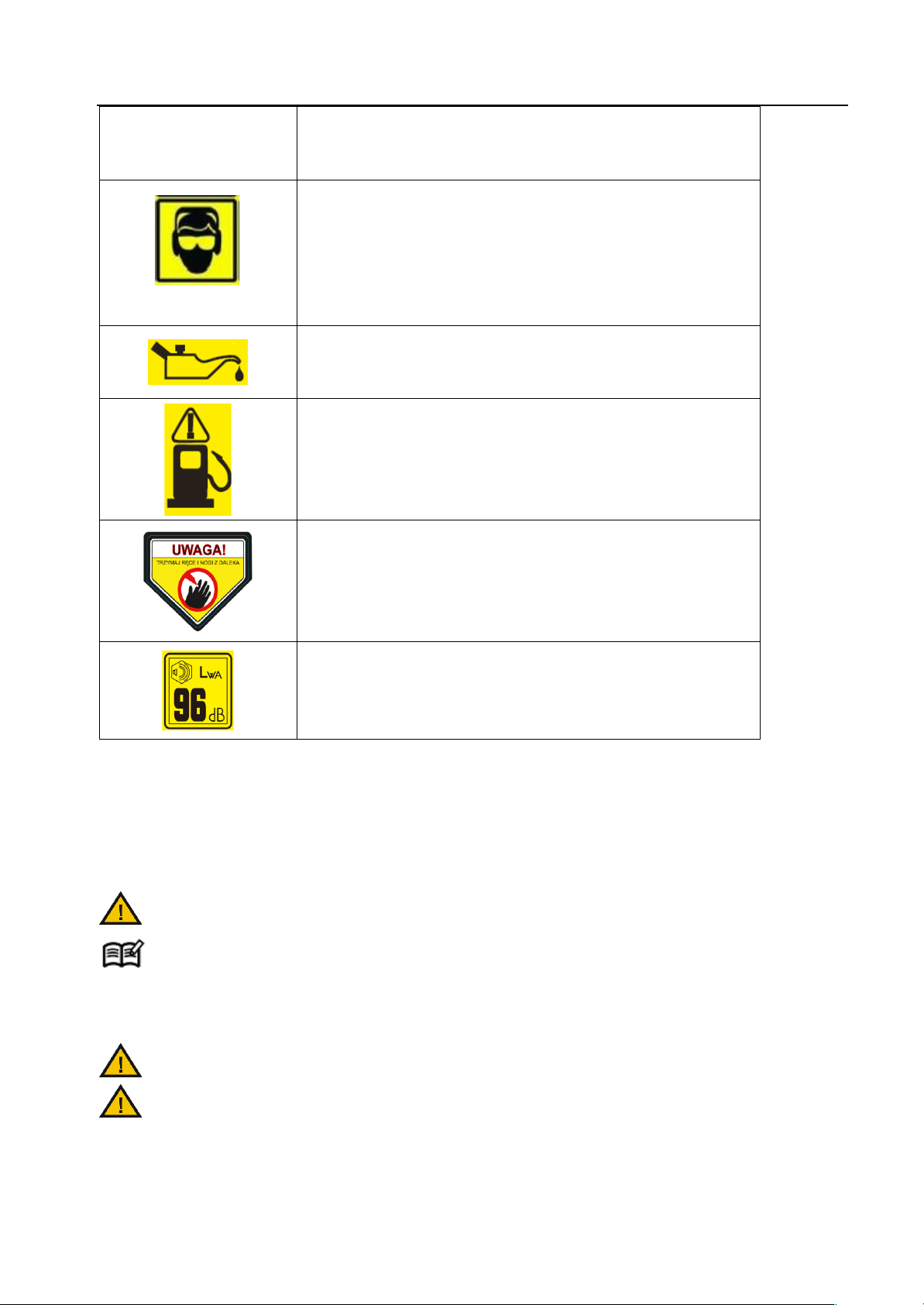

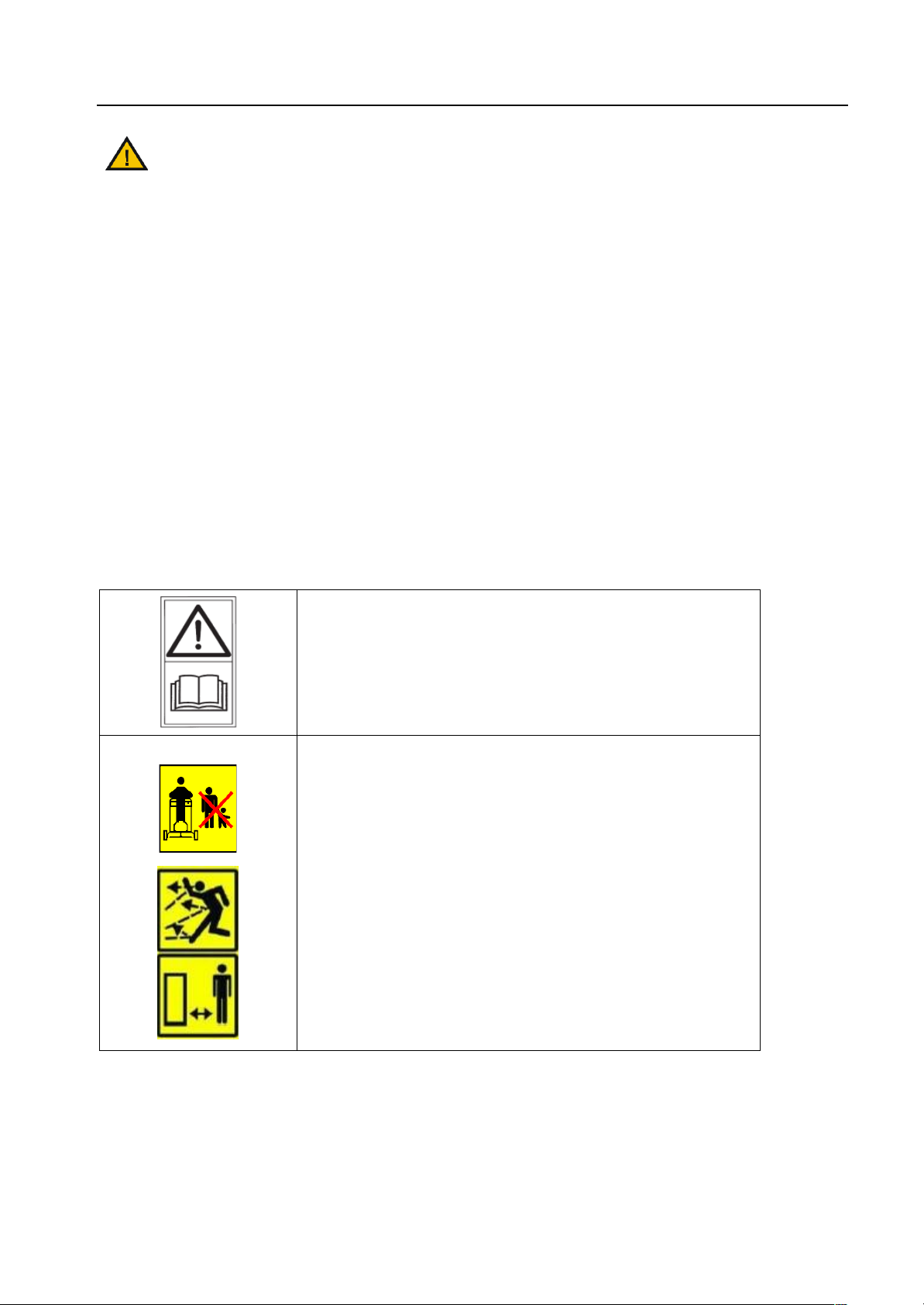

Urządzenie jest zaopatrzone w naklejki ostrzegawcze i informacje w postaci piktogramów – umownych znaków
ostrzegawczych, które mają przypominać o bezpieczeństwie użytkowania i obsługi. Naklejki te należy
utrzymywać w czystości i nie wolno ich odklejać. W przypadku uszkodzenia, zabru dzenia czy utraty czytelności
należy dokupić je u importera i ponownie umieścić na maszynie.
Znaki bezpieczeństwa oraz napis ostrzegawczy jest umieszczony na osłonie odbojowej (tylnej klapie).

UWAGA!
Przeczytaj uważnie instrukcję obsługi przed uruchomieniem
urządzenia.

OSTRZEŻENIE!
Ryzyko zranienia - niebezpieczeństwo wyrzutu kamieni i
innych przedmiotów spod urządzenia.
Osoby postronne (szczególnie dzieci) i zwierzęta domowe
powinny znajdować się w bezpiecznej odległości.

10

OSTRZEŻENIE!
Ostry nóż - trzymaj z daleka nogi i ręce. Niebezpieczeństwo
zranienia.
Uważaj na ostre krawędzie noży. Noże obracają się po
wyłączeniu silnika.
Wyłącz silnik i zdejmij nasadkę świecy zapłonowej przed
naprawą, cz yszczeniem, transportem czy wykonywaniem
jakichkolwiek regulacji i konserwacją kosiarki bądź gdy
zostawiasz urządzenie bez nadzoru.
OSTRZEŻENIE!
Uważaj na ostre krawędzie noży. Noże obracają się po
wyłączeniu silnika.

OSTRZEŻENIE!
Gazy wydechowe zawierają trujący t lenek węgla.
Nigdy nie uruch amiaj silnika w zamkniętych przestrzeniach.
Miej pewność, że zapewniona jest odpowiednia wentylacja.
W miejscu wen tylowanym, zwracaj uwagę, aby pracować z
wiatrem i aby gazy wydechowe ulatywały w kierunku od
Ciebie.
OSTRZEŻENIE!
Paliwo jest łatwopalne. Nie pal podczas nalewania paliwa ani
podczas pracy kosiarką. Podczas nalewania paliwa trzymaj
się z dala od źródeł ognia.
Niebezpieczeństwo wybuchu.

OSTRZEŻENIE!
Gorąca powierzchnia. Nie dotykaj!

OSTRZEŻENIE!
Nie dotykaj ruchomych części kosiarki i nie zdejmuj
elementów obudowy zanim nie wyłączysz silnika i nie
zatrzymają się wszystkie elementy ruchome urządzenia.
UWAGA!
Nie koś zboczy w kierunku pochylenia. Koś trawę wzdłuż
zbocza a nie z g óry na dół i odwrotnie. Zachowaj szczególną
uwagę podczas zmiany kierunku jazdy n a zboczu.
Nie pracuj na zbyt stromych zboczach

OSTRZEŻENIE!
Nie koś z podniesioną osłoną odbojową i bez założonego
kosza.

UWAGA!
Przed uruchomieniem sprawdź teren pracy i usu ń
ewentualne przeszkody i przedmioty, które mogą zostać
pochwycone przez wirujący nóż.

11

Gdy oddalasz się od maszyny upewnij się, czy elementy
sterowania napędem są odłączone. Wyłącz urządzenie i odłącz
przewód świecy zapłonowej.

OSTRZEŻENIE!
Stosuj odpowiednie środki ochrony osobistej.
Zakładaj odpowiednią odzież ochronną.
Zakładaj ochronniki słuchu i okulary ochronne.
Pracuj w obuwiu roboczym z przeciwpoślizgową podeszwą
oraz w rękawicach ochronnych.
UWAGA!
Używaj oleju do silników chłodzonych powietrzem. Przed
każdym uruchomieniem sprawdź poziom oleju.

UWAGA!
Nalewaj paliwo tylko gdy silnik jest wyłączony w dobrze
wentylowanych pomieszczeniach lub na zewnątrz.

NIEBEZPIECZEŃSTWO!
Trzymaj ręce i nogi z dala od wirujących części!

Gwarantowany poziom mocy akustycznej.

4.1 Symbole dotyczące urządzenia

Dbaj o to, aby były czytelne: (nie wszystkie są na urządzeniu)

4.2 Symbole w instrukcji obsługi

UWAGA! Ostrzeżenie - symbol niebezpiec zeństwa z informacjami na temat ochrony osób i mienia.

WSKAZÓWKA ułatwiając a posługiwanie si ę urządzeniem.

4.3 Ogólne wskazówki bezpieczeństwa

Przeczytaj uważnie niniejszą instrukcję. Przechowuj ją, aby móc do niej zaglądać w dowolnej chwili.

W przypadku nieprawidłowej eksploatacji urządzenie może spowodować poważne urazy. W celu

uniknięcia szkód osobowych i rzeczowych, koniecznie przestrzegaj opisanych wskazówek bezpieczeństwa i
zachowania szczególnej uwagi. Zaznajom się dobrze ze wszystkimi częściami kosiarki przed jej montażem.

12

Przygotowanie do bezpiecznej pracy:

• Nie pozwalaj dzieciom oraz innym osobom dorosłym, które nie zaznajomiły się z niniejszą instrukcją
obsługi, używać urządzenia.

• Kosiarka nie jest zabawką, zachowaj szczególną ostrożność przez cały czas kontaktu z urządzeniem.

• Nie używaj kosiarki do innych celów niż koszenie trawy.

• Nie korzystaj z urządzenia w czasie, w którym w pobliżu znajdują się inne osoby (szczególnie małe

dzieci oraz zwierzęta domowe). Zgaś silnik, jeśli ktoś pojawi się w obrębie obszaru koszenia.

• Pamiętaj, że to użytkownik i/lub właściciel ponoszą odpowiedzialność za wypadki i urazy innych osób
oraz ic h mienia.

• Sprawdź teren koszenia pr zed rozpoczęciem pracy. Usuń wszelkie kamienie, patyki, druty oraz inne
ciała obce, które mogą zakłócić pra cę kosiarki lub zostać wyrzucone spod kosiarki przez wirujące noże.

• Noś okulary ochronne podczas koszenia, również w czasie re gulacji czy naprawy kosiarki.

• Zakładaj do pracy solidne obuwie na nieślizgającej się podeszwie. Nie koś na boso oraz w

niezapinanym i lekkim obuwiu. Unikaj noszenia luźnej odzieży z wiszącymi sznurkami czy paskami
oraz biżuterii, gdyż łatwo może dostać się w ruchome części kosiarki.

• Przed każdym użyciem przeprowadź kontrolę wzrokową urządzenia. Nie uruchamiaj kosiarki, jeśli
brak w niej elementów ochronnych (np. osłony silnika, osłony tylnej), czy części urządzenia tnącego
albo gdy wkręty, śruby są zużyte, uszkodzone lub niedokręcone.

• Używaj wyłącznie części zamiennych i elementów wyposażenia, które zostały dostarczone i/lub są
zalecane przez producenta. Użycie innych części zamiennych prowadzi do utraty roszczeń z tytułu
gwarancji.

Bezpieczna praca z urządzeniem:

W trakcie pracy urządzenia w żadnym wypadku nie podkładaj rąk i nóg pod, ani w pobliże obrac ających

się części kosiarki. Niebezpieczeństwo zranienia! Wiele wypadków zdarza się na skutek nagłego zgaszenia
silnika kosiarki i najechania jej na stopę.

Przestrzegaj przepisów dotyczących ochrony przed hałasem i przepisów lokalnych. Możliwość

eksploatacji urządzenia w określone dni (np. w niedziele i święta), w określonych porach d nia (w porze
obiadowej, w czasie ciszy nocnej) oraz w określonych obszarach (np. kurortach lub klinikach) jest ograniczona.

• Nie używaj kosiarki w deszczu, przy złej pogodzie, w wilgotnym otoczeniu, nie koś mokrej trawy.

• Pracuj wyłącznie w świetle dziennym lub przy bardzo dobrym sztucznym oświetleniu.

• Nie uruchamiaj urządzenia przy silnym wietrze, gdy jest słaba widoczność, bardzo wysokie lub bardzo

niskie t emperatury.

• Nigdy nie uruc hamiaj kosiarki w zamkniętych lub źle przewietrzanych pomieszczeniach;
niebezpieczeństwo zatrucia – spaliny zawierają szkodliwy tlenek węgla.

• Do pracy kosiarką miej suche dłonie, bez śladów zabrudzeń paliwem lub olejem.

• Nie korzystaj z urządzenia w przypadku zmęczenia, osłabionej koncentracji, gdy jesteś pod wpływem

alkoholu, leków l ub innych środków odurzających. Pracuj z rozsądkiem , rób przerwy.

• Nigdy nie zostawiaj kosiarki w miejs cu pracy bez nadzoru.

UWAGA! Zgaś silnik za każdym razem gdy pozostawiasz kosiarkę. Podczas przerw w pracy

pozostaw urządzenie w taki sposób, aby nie stanowiło dla nikogo zagrożenia.

• Nie przechylaj urządzenia w trakcie uruchamiania.

13

• Nie uruchamiaj silnika stojąc przed odsłoniętym otworem wylotowym.

• Uruchamiaj i gaś silnik zgodnie z zasadami podanymi w niniejszej instrukcji i tylko stojąc w bezpiecznej

odległości od noża.

• Prowadź urządzenie wyłącznie chodząc, nie biegaj z kosiarką.

• Nie pracuj przy użyciu urządzenia, które jest niekompletne, uszkodzone lub przebudowane bez zgody

producenta. Przed użyciem sprawdź, czy dźwignia hamulca/wyłącznika (bezpieczeństwa) łatwo się
porusza w obie strony i automatycznie wraca po puszczeniu do pozycji wyłączonej.

• Nie pr zeciążaj urządzenia. Pracuj tylko w podanym przedziale mocy, nie zmieniaj ustawień regu latora
przy silniku.

• Nie pal tytoniu podczas pracy kosiarką oraz na obszarze, na którym dolewasz paliwo lub
przechowujesz paliwo, czy samo urządzenie. Wyeliminuj wszystkie źródła iskier lub płomieni, takie jak
np. ognisko, czy inna praca, która powoduje iskrzenie.

• Uważnie obchodź się z paliwem; rozlane posprzątaj.

• Nie koś trawy w pobliżu palnych cieczy i gazów - niebezpieczeństwo pożaru lub wybuchu.

• Nie koś trawy w pobliżu wysypisk, kanałów czy wałów - możesz stracić równowagę i spaść.

• Uważaj na dziury, koleiny, ukryte przedmioty lub wyboje - wysoka trawa może je łatwo ukryć.

• Pracuj zachowując stabilną pozycję, w szcz ególności na pochyłościach terenu. Poślizgnięcie się lub

upadek może spowodować poważne obrażenia ciała.

• Podczas pracy ciągle zwracaj uwagę na wystarczającą wymianę powietrza – zagrożenie dla życia
wskutek zatrucia!

• W razie wystąpienia mdłości, bólu czy zawrotów głowy, zakłóceń widzeni a, s łuc hu lub spadku
koncentracji, natychmiast przerwij pracę; symptomy mogą oznaczać zatrucie wysok ą k oncentracją
spalin – niebezpieczeństwo wypadku! Jeśli poczujesz, że tracisz grunt pod nogami NATYCHMIAST
PUŚĆ DŹWIGNIĘ HAMULCA/ WYŁĄCZNIKA (BEZPIECZEŃSTWA), a nóż przestanie się obracać w
ciągu kilku sekund. Nie „wieszaj się” na kosiarce, próbując bronić się przed upadkiem.

• Koś zawsze w poprzek zbocza, nigdy do góry lub w dół. Zachowaj szczególną ostrożność podczas
zmiany kierunku jazdy. Nie pracuj na zbyt stromych zboczach – o nachyleniu w iększym niż 15 stopni.

• Zachowaj szczególną ostrożność podczas odwracania urządzenia, przyciągania go do siebie,
podczas cofania oraz zbliżając się do ślepych zaułków, krzaków, drzew i innych obiektów, które mogą
zasłaniać widoczność.

• Nigdy nie cofaj kosiarką gdy za nią idziesz. Jeśli musisz cofnąć się kosiarką, np. od ściany, stań,
najpierw się rozejrzyj w dół i za siebie a następnie postępuj w poniższy sposób:

- odstąp od kosiarki by wyciągnąć ręce,

- upewnij się, że utrzymujes z równowagę stoj ąc praw idłowo,

- pociągnij kosiarkę do tyłu powoli, nie więcej niż pół drogi do siebie,

- powtórz te czynności jeśli dalej chcesz cofać.

• Silnik i tłumik nagrzewają się podczas pracy i może spowodować poparzenia - nie dotyk aj ich.

• Uważaj, aby podczas pracy gorący strumień spalin nie został skierowany na materiały

łatwopalne (np. suchą trawę, liście, korę, czy paliwo). Nie dotykaj takich materiałów rozgrzaną
powierzchnią tłumika – niebezpieczeństwo pożaru!

• Przed zdjęciem kosza lub oczyszczaniem wyrzutu trawy zgaś silnik i poczekaj, aż nóż całkowicie się
zatrzyma. Koszący nóż obraca się jeszcze kilka sekund po zgaszeniu silnika.

• Nie podnoś ani transportuj urządzenia w czasie, gdy silnik pracuje.

• Zgaś silnik każdorazowo podczas przekraczania innych powierz chni niż trawa .

• Otwór wylotowy urz ądzenia musi być stale czysty i wolny. Usuwaj z niego resztk i trawy tylko przy

14

zgaszonym silniku.

• Jeśli urządzenie zacznie wibrować w niestandardowy s posób, zgaś silnik , zdejmij nasadkę ze świecy
zapłonowej i szybko poszukaj przyczyny. Wibracje są ostrzeżeniem przed problemem.

• Zawsze zgaś silnik i zdejmij nasadkę ze świecy zapłonowej, gdy:

- oddalasz się od maszyny;

- przed czyszczeniem otworu wylotowego lub usuwaniem blokady;

- jeżeli urządzenie jest nieużywane;

- przed sprawdzaniem, czyszczeniem i przechowywaniem;

- jeżeli w trakcie pracy urządzenie natrafia na ciało obce lub pojawiają się anormalne wibracje.

W takim przypadku należy sprawdzić urządzenie pod kątem uszkodzeń lub ewentualnie naprawić.

• Jeśli powstanie sytuacja nieopisana w tym podręczniku zwróć s ię o pomoc na infolinię serwisową
producenta.

Bezpieczna konserwacja i przechowywanie

Podczas konserwacji noża pamiętaj, że może się on poruszyć nawet przy zdjętej nasadce świecy

zapłonowej!

• Sprawdź, czy wszystkie nakręt ki, śruby, trzpienie były dobrze dokręcone oraz czy urządzenie jest
kompletne i nieuszkodzone. Pamiętaj o sprawdzeniu przewodów. Pamiętaj o sprawdzaniu wsz ystkich
zabezpieczeń. Przed użyciem zleć naprawę uszkodzonych części.

• Nie podejmuj samodzielnych prób naprawiania urządzenia, o ile nie posiadasz właściwego
przygotowania zawodowego w tym zakresie. Wszystkie pr ace, które nie są podane w tej instrukcji,
powinien przeprowadzić autoryzowany serwis upoważniony przez Imp ortera.

• Przechowuj urządzenie w suchym miejscu, poza zasięgiem dzieci.

• Dbaj o urządzenie. Utrzymuj je tak, aby zawsze było czyste i miało ostry nóż, co umożliwia łatwiejsze

i bezpiec zniejsze wykonywanie pracy. Przestrzegaj instrukcji konserwacyjnych.

• Dbaj o urządzenie. Pilnuj, aby uchwyty były suche, czyste i nie były zanieczyszczone olejem ani
smarem. Tłuste, zabrudzone olejem uchwyty są śliskie i prowadzą do utraty kontroli nad urządzeniem.

• Nie zmieniaj wysokości koszenia bądź kół przy uruchomionym silniku!

• Zmieniając nóż tnący zakładaj zawsze rękawice ochronne.

• Regularnie sprawdzaj kosz do trawy pod kątem zużycia i deformacji. Ze względów bezpieczeństwa

zużyte i uszkodzone części należy bezzwłocznie wymieniać. Zachowaj szczególną ostrożność w
trakcie ustawiania noża, aby Twoje palce nie zostały zakleszczone pomiędzy obracającym się nożem
a nieruchomymi c zęściami maszyny.

• Nie zmien iaj ustawień silnika, nie reguluj obrotów silnika. Nadmierne obroty są niebezpieczne dla
silnika.

• Używaj wyłącznie oryginalnych części zamiennych i części wyposażenia, któr e zostały dostarczone
i/lub są zalecone przez producenta. Użycie innych części zamiennych prowadzi do utraty r oszczeń z
tytułu gwarancji.

4.4 Wskazówki bezpieczeństwa dotyczące paliwa

• Ostrożnie obchodź się z benzyną. Jest wysoce łatwopalna, a opary mogą być wybuchowe.

• Używaj wyłącznie atestowanych pojemników na benzynę.

• Wlewaj paliwo przed uruchomieniem silnika. Nigdy nie odkręcaj korka zbiornika paliwa i nie uzupełniaj

paliwa podczas pracy silnika, an i gdy silnik jest jeszcze gorący. Zgaś silnik i odczekaj przynajmniej 2
minuty zanim dolejesz paliwo!

15

• Po dolaniu paliwa do zbiornika dobrze dokręć korek paliwa i powycieraj rozlane paliwo, przesuń
urządzenie w inne miejs ce przed uruchomieniem silnika.

• Uzupełniaj paliwo na wolnym powietrzu.

• Nie pal tytoniu w trakcie uzupe łni ania paliwa.

• Przechowuj paliwo w miejscu niedostępnym dla dzieci. Nie trzymaj paliwa, ani kosiarki w

pomieszczeniach, gdzie jest otwarty ogień lub iskry, np. gazowy podgrzewacz do wody, grzejnik, piec.

• Nie uruchamiaj silnika w zamkniętym pomieszczeniu.

• Nie wdychaj oparów paliwa.

• Utrzymuj silnik w czystości, aby zminimalizować ryzyko pożaru. Usuń z urządzenia wszelkie

pozostałości ścinek trawy, nadmiernego smaru, itp.

Twoja odpowiedzialność: Ogranicz użytkowanie tego u rządzenia do osób, które przeczytały,

zrozumiały i będą się stosować do ostrzeżeń i zaleceń zawartych w tej instrukcji.

5. Montaż

Przed montażem poszczególnych elementów sprawdź czy masz wszystkie potrzebne części.

Uruchom silnik dopiero wt edy, gdy kosiarka jest zmontowana.

5.1 Montaż uchwytu kosiarki

1. Uchwyt dolny i górny ustaw w odpowiedniej dla Ciebie pozycji co do wysokości i dokręć po obu stronach,
nakrętkami i klamrami (Rys. 2, poz. 3).

Rys. 2

2. Tak skręcony uchwyt przymocuj jak na Rys. 3 po obu stronach korpusu kosiarki. Użyj do tego celu nakrętek
motylkowych i śrub (Ry s. 3, poz. A) oraz śrub z nakrętkami (Rys. 3, poz. B).

16

Rys. 3

3. Przymocuj panel sterowania (Rys. 4, poz. 24) do górnego uchwytu (Rys. 4, poz. 1) za pomocą 2szt śrub
(Rys. 4, poz. A) i 2 nakrętek, jak na R ys.4

Rys. 4

4. Przymocuj linkę napędu (Rys. 5, poz. 23A) i hamulca (Rys. 5, poz. 23B) do uchwytu kosiarki za pomocą
zaczepów.

Rys. 5

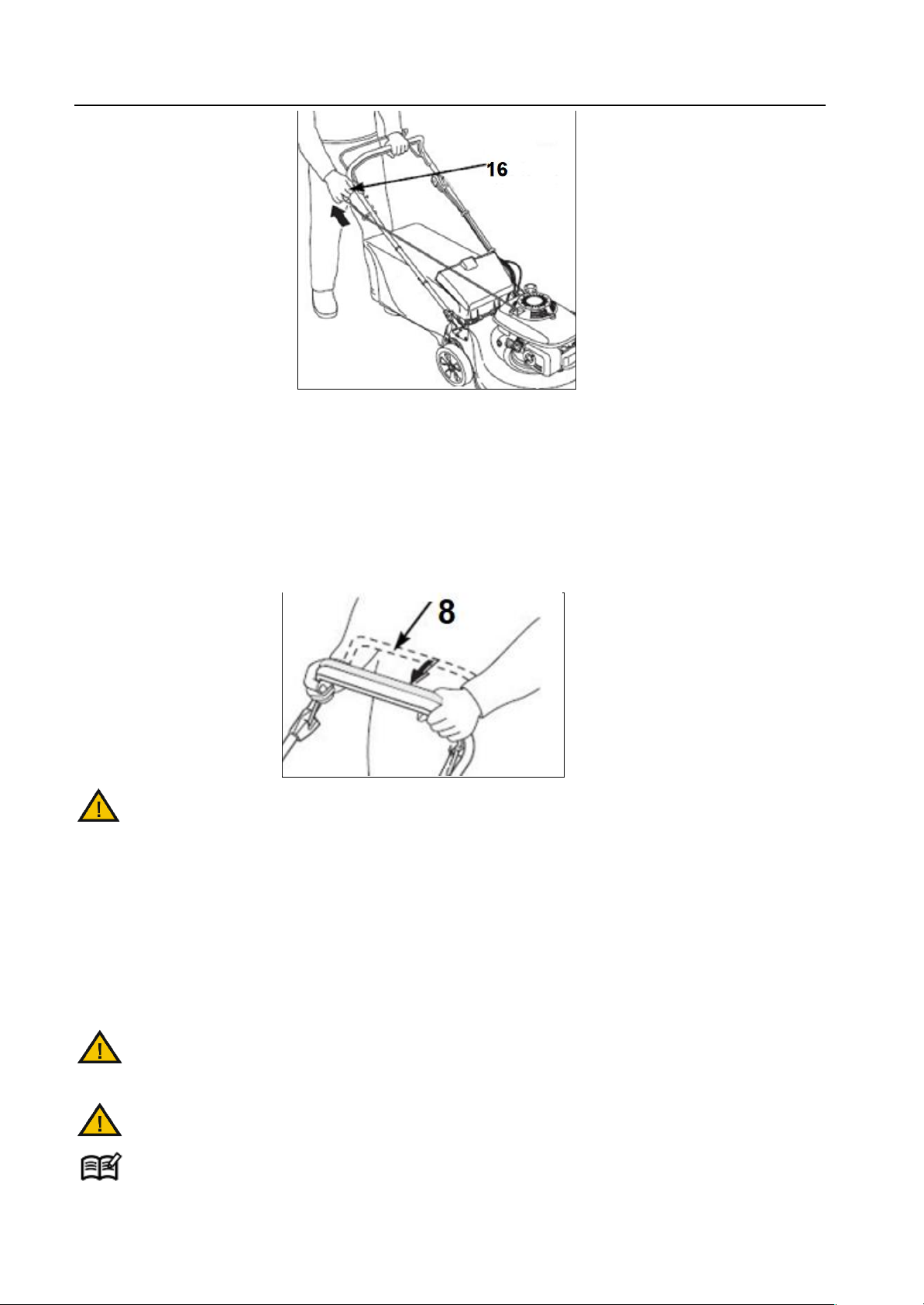

5. Uchwyt od linki rozrusznika (Rys. 1, poz., 16) zamontuj na zaczepie na uchwyt do linki rozrusznika (Rys.4,

poz. 22).

17

5.2 Kosz na trawę

Złożony już fabr ycznie kosz na trawę zamont uj na kosiarce. W tym celu:

- podnieś tylną klapę (Rys. 6, poz. 10) i zamocuj kosz z tyłu obudowy (Rys. 6, poz. 9).

Rys. 6

Upewnij się, że kosz jest dobrze zamocowany – sam nie wypada.

5.3 Olej silnikowy

Kosiarka dostarczana jest z pustą miską olejową.

Zastosuj się do wskazó wek producenta silnika odnośnie rodzaju oleju.

Przed uruchomieniem wlej olej do miski olejowej.
Pojemność miski olejowej 0,47 litra.
Zalecany olej SAE30.

Nalewanie oleju silnikowego

1. Odkręć korek zbiornika oleju (Rys. 7, poz. 6).

2. Ostrożnie wlej olej.

3. Sprawdź poziom oleju za pomocą miarki. Odpowiedni poziom oleju powinien być zawsze na poziomie
maksimum na miarce. Jeśli poziom jest za niski dolej oleju.

4. Przykręć korek zbiornika oleju.

Rys. 7

18

5.4 Paliwo

Kosiarka dostarczana jest z pustym zbiornikiem paliwa.

Pojemność zbiornika paliwa wynosi 0,8L Zalecana jest benzyna bezołowiowa 95PB.

Zastosuj się do wskazó wek producenta silnika odnośnie rodzaju paliwa.

Zawsze używaj bezpiecznego pojemnika na paliwo.
Podczas wlewania paliwa nie pal papierosów. Nie uzupełniaj paliwa w pomieszczeniu zamkniętym.
Przed dolaniem paliwa zgaś silnik i poczekaj kilka minut, aż ostygnie.
Paliwo przechowuj w miejscu niedostępnym dla dzieci. Po napełnieniu paliwa zawsze dobrze do kręć
korek zbiornika paliwa. Nie wdychaj oparów paliwa.
Paliwo jest substancją łatwopalną. Zachowaj wszelkie środki bezpieczeństwa dotyczące obchodzenia
się z paliwem.

Nalewanie paliwa

1. Odkręć korek zbiornika paliwa (Rys. 8, poz. 5).

Rys. 8

2. Nalej ostrożnie paliwo

. N ie przepełniaj zbiornika! Max poziom paliwa pokazano na Rys. 8.

3. Dokręć korek.

4. Powycieraj porozlewane paliwo zanim uruc homisz silnik.

5.5 Regulacja wysokości koszenia

Regulację przeprowadź tylko przy unieruchomionym silniku i zatrzymanym nożu.

Kosiarka posiada 8-stopniową, centralną regulację wysokości koszenia.
Dźwignię (Rys. 9, poz. 14) przy tylnym kole ustaw w odpowiednim poziomie.

19

Rys. 9

Nie ustawiaj wysokości cięcia zbyt nisko. Nóż nie może dotykać podłoża przy nierównościach terenu.

Ustawienie wysokości cięcia na ok. 2,5 cm jest możliwe tylko na bardzo zadbanych trawnikach przy częstym
koszeniu.
Normalna wysokość koszenia to 3-4,5 cm. Na większych powierzchniach to 5-7,5 cm.
Nie uruchamiaj silnika gdy kosiarka stoi w wysokiej trawie.

5.6 Funkcja 4w1

Mielenie

Jeżeli chcesz mielić koszon ą trawę podni eś tylną klapę, załóż tylną zaślepkę mielącą i opuść tylną klapę (Rys.
10, poz. 10).

Rys. 10

Tylny wyrzut ze zbieraniem t rawy

Podnieś tylna klapę(Rys. 10, poz. 10) i wyjmij tylną zaślepkę m ielącą a następnie załóż kosz zbierający jak na
Rys. 11.

Rys. 11

Boczny wyrzut trawy

20

Aby kosić trawę z bocznym wyrzutem:

- załóż tylną zaślepkę mielącą i opuść tylną klapę (Rys. 10 poz. 10)

- podnieś pokrywę bocznego wyrzutu (Rys. 12, poz. 19) i załóż osłonę bocznego kanału wyrzutowego
(Rys. 12, poz. 20), opuść pokrywę bocznego wyrzutu aby opierała się o osłonę.

Rys. 12

6. Uruchomienie

UWAGA!

SZCZEGÓŁOWE INFORMACJE DOTYCZĄCE DZIAŁANIA I KONSERWACJI SILNIKA SPALINOWEGO
ZNAJDUJĄ S IĘ W ZAŁĄCZONEJ INSTRUKCJI OBSŁUGI SILNIKA. PRZECZYTAJ JĄ PRZED
URUCHOMIENIEM KOSIARKI.

6.1 Uruchomienie urządzenia

Nie uruchamiaj urządzenia niekompletnego czy nieprawidłowo złożonego.

Przed uruchomieniem sprawdź zawsze poziom oleju i paliwa!
Przed uruchomieniem sprawdź czy wszystkie elementy zabezpieczające są prawidłowo zamocowane i czy są
w dobry m stanie.

Przed uruchomieniem sprawdź teren pracy i usuń ewentualne przeszkody i przedmioty, które mogą

zostać pochwycone przez wirujący nóż.

Nie koś podczas opadów atmosferycznych.

Nie uruchamiaj kosiarki w wysokiej trawie.

Prawidłowo zmontowaną maszynę uruchom w następujący sposób:

1. Naciśnij 3 razy pompkę paliwa (Rys. 13, poz. 17) .

21

Rys. 13

2. Stań za kosiarką. Przyciągnij dźwignię hamulca/wyłącznika (bezpieczeństwa) (Rys. 14, poz. 2) do uchwytu,
jak pokaz ano na Rys. 14.

Rys. 14

3. Pamiętaj aby zwolnić dźwignię napędu (Rys. 15, poz. 8), celem zapobiegnięcia ruszeniu kosiarki po
uruchomieniu kosiarki.

Rys. 15

4. Jedną ręką ciągle trzymaj dźwignię hamulca/ wyłącznika (bezpieczeństwa) w pozycji roboczej jak
pokazano na (Ry s. 14, poz. 2). Drugą ręką chwyć uchwyt linki r ozrusznika (Rys. 16, poz. 16).

22

Rys. 16

5. Pociągnij linkę rozrusznika (Rys. 16, poz. 16) aż do wyczucia oporu a następnie szarpnij mocno. Jeśli

uruchamiasz zimny silnik należy powtórzyć operację 2-3 razy, gdy silnik nie uruchomi się za pierwszym
razem.
Jeśli jest zimno pozwól by silnik rozgrzewał się kilka minut, zanim rozpoczniesz dalszą pracę.

6. Przyciągnij dźwignię napędu (Rys. 17, poz. 8) do uchwytu, kosiarka z acznie jechać (nie puszczaj dźwigni
bezpieczeństwa, bo kosiarka zgaśnie!)

Rys. 17

Napędu używaj t ylko i wyłącznie na prostych odcinkach, a koniecznie wyłączaj go na zakrętach,

ponieważ kosiarki nie posiadają mechanizmu różnicowego i może to doprowadzić do uszkodzenia
napędu.

7. Nie puszczaj dźwigni hamulca/ wyłącznika (bezpieczeństwa), (Rys. 14, poz. 2), bo kosiarka zgaśnie!

8. Aby zgasić silnik zwolni j dźwignię h amulca/wyłącznika (bezpieczeństwa) i napędu. Odłącz przewód świecy

zapłonowej (Rys. 1, poz. 15) by zapobiec przypadkowemu uruchomieniu silnika. Zanim uruchomisz
ponownie silnik sprawdź linkę hamulca. Upewnij się, że jest prawidłowo założona. Jeśli linka jest
uszkodzona bądź wygięta, wymień ją na nową.

Gdy zgasisz silnik kosiarki, nóż obraca się jeszcze przez kilka sekund, dlatego nie zbliżaj rąk w

pobliże noża dopóki całkowicie się nie zatrzyma!

Upewnij się, że nóż przestał się obracać zanim na nowo uruchomisz urządzenie.

Jeżeli urządzenie wydaje jakieś niepokojące dźwięki – skontaktuj się ze sprzedawcą, bądź z serwisem

producenta. Jeśli nie obserwujesz takich hałasów – urządzenie jest gotowe do pracy.

23

6.2 Koszenie trawy

Regularne kos zenie trawy pobudza trawę do wzrostu, przyczynia się jednocześnie do obumierania chw astów.
Dlatego też, po każdym koszeniu trawa uzyskuje większą gęstość i jednocześnie można ją równomiernie
obciążać.
Przeprowadź pierwsze koszenie, gdy trawa osiągnie wysokość 70-80 mm na początku okresu wegetacyjnego.
W głównym okresie wegetacyjnym trawę k oś przynajmniej raz w tygodniu.

• Koś w miarę możliwości po prostych pasach. Aby nie pozostawić nieskoszonych luk na trawniku zwróć
uwagę, aby pasy zawsze n a siebie zachodziły na szerokości paru centymetrów.

• Wysokość koszenia ustaw tak, aby urządzenie nie zostało przeciążone. W przeciwnym razie może dojść
do uszkodzenia silnika.

• Na pochyłościach pracuj zawsze poprzecznie do stoku.

• Wyczyść kosiarkę po każdym użyciu.

7. Konserwacja, wymiana noża, przechowywanie i z amawianie części

zamiennych

Przed wykonaniem prac konserwacyjnych, naprawą, regulacją czy czyszczeniem bądź

przechowywaniem zgaś silnik, odłącz przewód świecy zapłonowej i poczekaj, aż nóż zatrzyma się.

Zleć prace, któ re nie są opisane w tej instrukcji, upoważnionej placówce serwisowej.

Nie spryskuj silnika kosiarki do trawy wodą. Nie myj kosiarki myjką ciśnieniową!

7.1 Czyszczenie i konserwacja

• Utrzymuj urządzenie w czystości. Do czyszczenia stosuj szczotkę lu b szmatkę, nie używaj żadnych

środków do czyszczenia, ani rozpuszczalników.

• Przed każdym użyciem sprawdź kosiarkę pod kątem widocznych usterek, takich jak nieprzytwierdzone

lub uszkodzone części. Regularnie sprawdzaj dokręcenie wszystkich śrub i wkrętów. Zużyte bądź źle
dokręcone nakrętki mogą spowodować bardzo niebezpieczne uszkodzenia silnika bądź ramy.

• Sprawdzaj regularnie stan obudowy, urządzeń bezpieczeństwa i kosza zbierającego pod kątem

uszkodzeń i stabilności przymocowania. Wymień na nowe, jeśli zachodzi taka potrzeba.

• Nie przechowuj kosiarki z pełnym zbiornikiem paliwa w pomieszczeniu zamkniętym gdzie opary paliwa

mogą stanowić niebezpieczeństwo w połączeniu z iskrą bądź płomieniem. Niech silnik ostygnie zanim
schowasz kosiarkę w miejsce przechowywania.

• Jeśli nóż mocno uderzy w obcy przedmiot, zg aś kosiarkę i udaj się z nią do serwisu.

• Po każdym koszeniu sprawdzaj kosiarkę i usuwaj wszystkie resztki roślinne, pozostałości smaru z jej

kółek, otworów i spod obudowy (komory noża) a także silnika i tłumika. Stosuj do tego kawałek drewna
lub plastiku, nie używaj twardych narzędzi – mogą uszkodzić urządzen ie.

• Często sprawdzaj nóż, by uzyskać optymalne cięcie. Nóż powinien być zawsze ostry i dobrze

wyważony.

• Jeśli chcesz spuścić paliwo, należy to zrobić przed zimą, na zewnątrz.

• Dokładnie przeczytaj rozdział o konserwacji w instrukcji obsługi silnika.

24

• Sprawdzaj regularnie poziom oleju i dolej lub wymień olej jeśli jest to wymagane.

• Smaruj regularnie osie kół.

• Wyczyść przestr zeń roboczą paska napędu pod osłoną paska, przynajmniej raz do r oku. W tym celu

zdemontuj osłonę paska, wyczyść przestrzeń roboczą z wsz elkich zanieczyszczeń, zamontuj osłonę
paska.

7.1.1 Plan czynności konserwacyjnych

Kiedy

Co

Przed
każdym
użyciem

Po
miesiącu
lub 5h
pracy

Po 3
miesiącach
lub 25h
pracy

Co roku
lub co
20h
pracy.

Co roku
lub co
100 h
pracy

Co 2
lata lub
co 250

h pracy
Olej
silnikowy

Sprawdzenie x

Wymiana x x
Filtr
powietrza

Sprawdzenie

x

Wymiana

x

Świeca
zapłonowa

Sprawdzenie/

Regulacja

x

Wymiana

x

Zbiornik
paliwa i filtr

Czyszczenie

x

Przewód
paliwa

Sprawdzenie

Co 2 lata (wymienić jeśli zachodzi potrzeba)

Luz
zaworowy

Sprawdzenie/

Regulacja

x - w

autoryzo

wanym

serwisie
Komora
spalania

Czyszczenie Co 200 h pracy

Zleć prace autor yzowanemu serwisowi

7.2 Wymiana noża

W trakcie manipulowania nożem (montażu, ostrzenia, czyszczenia, itd.) noś zawsze rękawice

ochronne.

Nóż jest zrobiony ze stali . Jeżeli nóż jest tępy, możesz go naostrzyć w punkcie serwisowym. Aby uzyskać
dobre wyniki koszenia należy ostrzyć nóż co około 25 roboczogo dzin. Jeżeli zużyciu uległo więcej niż 1/3 jego
szerokości, wymień nóż na nowy.
Przed rozpoczęciem pracy zawsze upewnij się, że nóż nie tylko jest ostry, ale także dobrze wyważony. W tym
celu nałóż go środkowym otworem na metalowy pręt; nóż powinien pozostać w pozycji poziomej. Jeżeli tak
nie jest - zrównoważ go „usuwając” trochę metalu ze strony, która jest niżej.
Jeżeli nóż jest uszk odzony lub nie można go wyważyć - wymień na nowy.

Wymiana noża:

1. Zdejmij kapturek ze świecy zapłonowej.

25

2. Zlej paliwo ze zbiornika i olej z miski olejowej.

3. Połóż urządzenie na boku.

4. Przytrzymaj nóż i o dkręć śrubę noża w kierunku odwrotnym do ruchu wskazówek zegara za pomoc ą
odpowiedniego klucza płaskiego lub dynamometrycznego.

5. Zamocuj nowy nóż na piaście w kolejności odwrotnej: adapter noża (Rys. 18, poz. A), nóż (Rys. 18, poz.

B), podkładka (Rys.18, poz. C) i śr uba (Rys. 18, poz. D). Zwróć uwagę, by nóż był ustawiony w prawidłowej
pozycji (łopatki noża muszą być wygięte do góry, wszystkie otwory muszą pasować do kołków) i aby śruba
była dobrze dokręcona. Zakładając ponownie nóż upewnij się, że jego tnące końce są ustawione w tym
samym kierunku co obroty silnika. Śruba musi być dokręcona momentem około 37 Nm.

Rys. 18

Zaleca się wymianę noża n a oryginalny, wyk onany ze stali o długości 46 cm.

Nr k atalogowy noża u producenta: powołaj się na odpowiedni numer z rysunku złożeniowego

Oświadczenie dotyczy noża 4 w 1 oferowanego wraz z różnymi modelami kosiarek dystrybuowanych
przez firmę Krysiak Sp. z o.o.
Omawiany nóż jest nożem uniwersalnym, jego kształt i konstrukcja pozwala na wykonywanie
określonych funkcji kosiarki, w zależności od zastosowanych akcesoriów opisanych w instrukcji
obsługi urządzeń:

- mielenie;

- tyl ny wyrzut ze zbieraniem trawy;

- boczny wyrzut.

Kształt noża jest niezmienny i pozwala na wykonanie wszystkich opisanych powyżej funkcji.

Uniwersalność noża w tym przypadku nie pozwala na spełnianie pojedynczej funkcji w stopniu tak
zadowalającym jak zastosowanie noża, którego konstrukcja jest przystosowana wyłącznie do jednej z

opisanych funkcji. Naturalnym jest, że nóż 4 w 1 nigdy nie będzie tak dobrze wykonywał zadania i
będzie zostawiał trochę trawy, lub mniej dokładnie ją mielił niż nóż dedykowany do danej czynności.

Jeśli stopień zadowolenia z wykonywania danej czynności nie jest wystarczający dla użytkownika to
powinien on zaopatrzyć się w nóż, którego konstrukcja jest tylko i wyłącznie dedykowana do danej

funkcji.

26

Konstrukcja urządzeń oraz ich funkcjonalność, a co za tym idzie noży 4 w 1 posiada wymagane badania
techniczne i ma odpowiednie certyfikaty dopuszczające do sprzedaży na rynku polskim.

7.3 Świeca zapłono wa

1. Gdy silnik jest zimny zdejmij kapturek ze świec y zapłonowej.

Rys. 19

2. Kluczem nasadowym do świec wykręć świecę.

Rys. 20

3. Świecę oczyść szczotką.

4. Za pomocą szczelinomierza ustaw szczelinę 0,7-0,8 mm. Zamontuj ponownie świecę uważając, by nie
dokręcić jej zbyt mocno.

Rys. 21

27

Uwaga!

Luźna świeca może przegrzać i uszkodzić silnik. Zbyt m ocno dokręcona może spowodować
uszkodzenia w głowicy cylindra.

7.4 Filtr powietrza

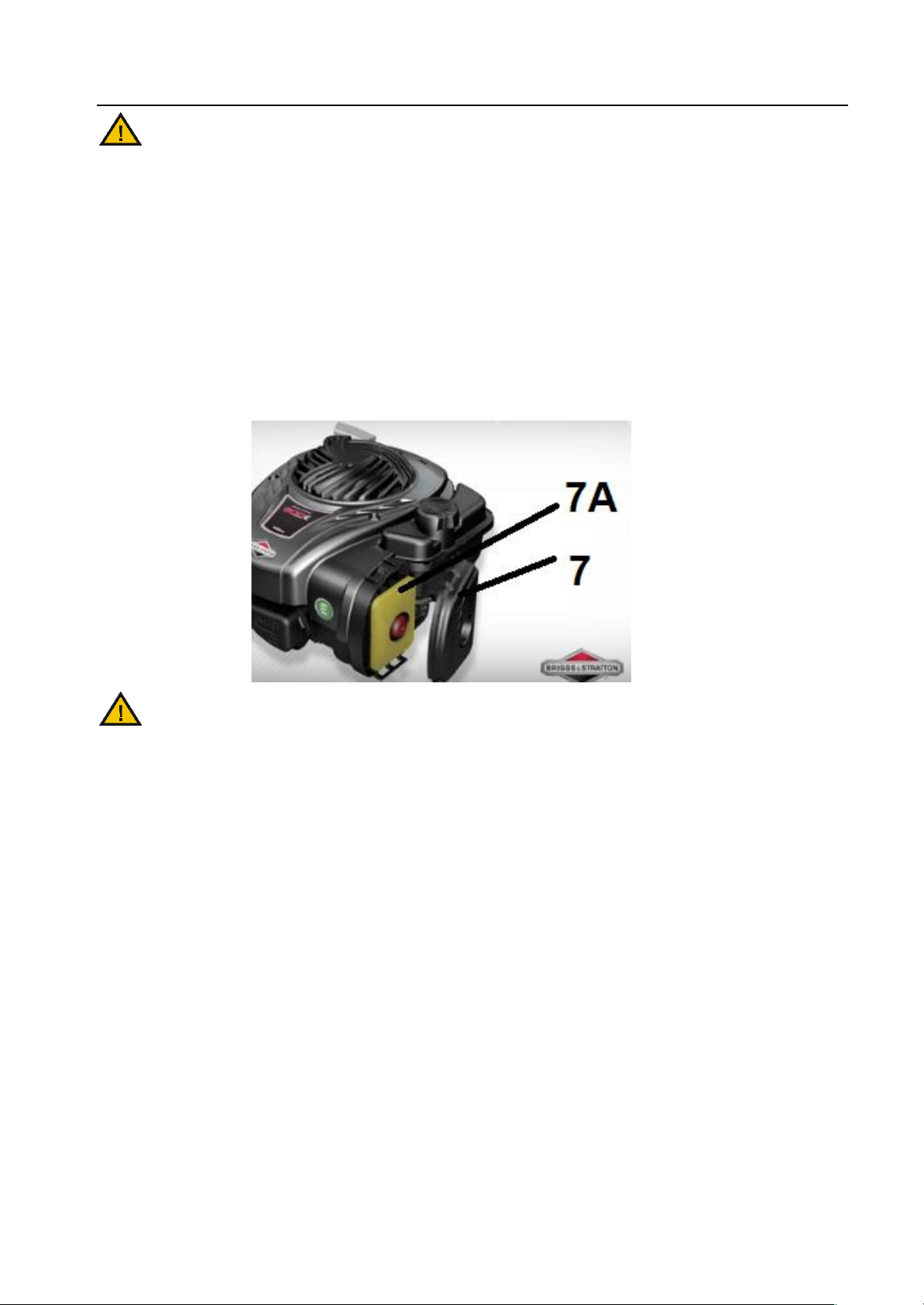

1. Zdejmij pokrywę filtra powietrza (Rys. 22, poz. 7) i wyjmij gąbczasty wkład filtra (Rys. 22, poz. 7A).

2. Aby uniknąć wpadania ciał obcych do wlotu filtra załóż pokrywę filtra.

3. Umyj gąbkowy wkład filtra w ciepłej wodzie z mydłem, wypłucz i osusz.

4. Delikatnie nasącz gąbkowy filtr olejem silnikowym.

5. Jeżeli filtry są zbyt brudne/ zniszczone wymień na nowe.

6. Zainstaluj ponownie wkłady i zamknij pokrywę filtra.

Rys. 22

Nigdy nie uruch amiaj silnika bez zainstalowanego wkładu filtra powietrza.

7.5 Wymiana oleju

1. Wykręć korek z miarką oleju (Rys. 1, poz. 6).
Przygotuj pojemnik na olej. Przechyl kosiarkę na stron ę kanału wlewu oleju i przelej olej do pojemnika.

2. Gdy olej został wylany postaw kosiarkę w zwykłej pozycji i wytrzyj do czysta wszelkie zachlapania.

3. Napełnij zbiornik olejem SAE30. Po włożeniu miarki (bez dokręcania) poziom oleju powinien być na
poziomie max. Nie wlewaj zbyt dużo oleju. Włóż miarkę i wkręć korek.

4. Następnie na krótko uruchom silnik. Zgaś silnik, odczekaj jedną minutę i sprawdź poziom oleju . Dolej go
w razie potrzeby.

7.6 Przechowywanie

1. Urządzenie przechowuj w suchym miejscu poza zasięgiem dzieci.

2. Przed ustawieniem urządzenia w zamkniętym pomieszczeniu poczekaj aż ostygnie silnik.

3. Odkręć klamry oraz nakrętki motylkowe i złóż uchwyt górny i dolny, aby urządzenie zajmowało mniej
miejsca. Przewody nie mogą być zakleszczone.

4. By uniknąć zarysowania kosiarki włóż kawałek kartonu pomiędzy uchwyty a silnik.

5. Przechowywanie kosiarki pod plandeką, nylonowym workiem czy podobną osłoną nie jest zalecane; może

się pod nią zbierać wilgoć, która będzie powodować rdzewienie kosiarki.

6. Oczyść kosiarkę z brudu i resztek trawy.

7. Opróżnij zbiornik paliwa używając odsysarki. Paliwa nie wylewaj, zutylizuj. Przestrzegaj zasad ochrony

28

środowiska.

8. Opróżnij miskę olejową. Oleju nie wylewaj, zutylizuj. Przestrzegaj zasad ochrony środowiska.

9. Odłącz przewód świecy zapłonowej.

10. Zdejmij kosz z kosiarki.

7.7 Przygotowanie do transportu

1. Odkręć klamry oraz nakrętki motylk owe i złóż uchwyt górny i dolny, aby urządzenie zajmowało mniej
miejsca. Przewody nie mogą być zaklesz czone.

2. By uniknąć zarysowania kosiarki włóż kawałek kartonu pomiędzy uchwyty a silnik.

3. Oczy ść kosiarkę z brudu i resztek tra wy.

4. Opróżnij zbiornik paliwa używając odsysarki. Paliwa nie wylewaj, zutylizuj. Przestrzegaj zasad ochrony
środowiska.

5. Opróżnij miskę olejową. Oleju nie wylewaj, zutylizuj. Przestrzegaj zasad ochrony środowiska.

6. Odłącz przewód świecy zapłonowej.

7. Zdejmij kosz z kosiarki.

8. Włóż kosiarkę do oryginalnego bądź zastępczego kartonu .

7.8 Zamawianie części

Przy zamawianiu części zamiennych podaj następujące dane kosiarki z tabliczki znamionowej, umieszczonej
na obudowie:

• Typ urządzenia

• Numer artykułu

• Numer identyfikacyjny

W celu przyspieszenia realizacji zamówienia podaj numer części zamiennej, którą potrzebujesz. Możesz
również dosłać zdjęcie uszkodzonego elementu na adres mailowy producenta: [email protected] – ułatwi to
jednoznaczną identyfikację zwłaszcza w przypadku nieznajomości numeru części.
Zamówienia części możesz dokonać również w autoryzowanyc h punktach serwisowych, których wykaz
znajdziesz na stronie internetowej producenta: www.krysiak.pl

UŻYWAJ TYLKO ORYGINALNYCH CZĘŚCI ZAMIENNYCH.

Części zamienne złej jakości mog ą uszko dzić kosiarkę i skrócić jej żywotność.

Producent nie ponosi odpowiedzialności za szkody wywołane przez urządzenie, jeżeli zostaną one wywołane
z powodu nieprawidłowo wykonanej samodzielnej naprawy, zastosowania nieoryginalnych części zamiennych,
względnie zastosowania urządzenia niezgodnie z jego przeznaczeniem.

8. Najpopularniejsze usterki

Problem Możliwa przyczyn a Rozwiązanie

Silnik nie uruchamia się Odłączony uchwyt dźwigni hamulca

(dźwignia bezpieczeństwa).

Załącz uchwyt dźwigni hamulca

(dźwignię bezpieczeństwa).
Odłączony kapturek świecy
zapłonowej.

Załóż kapturek świecy zapłonowej.

Brak paliwa lub stare paliw o Napełnij zbiornik czystym paliwem.

29

Uszkodzona świeca zapłonowa. Wyczyść, popraw odstęp elektrod,

wymień świecę.

Zalany silnik. Odkręć i wysusz świecę, odczek aj.

Następnie spróbuj uruchomić silnik.
Silnik pracuje
nieregularnie

Luźny przewód świecy z apłonowej. Podłącz przewód świecy zapłonowej i

dociśnij.

Stare paliwo. Nalej d o zbiornika świeżej benzyny.
Zapchany odpowietrznik korka
wlewu paliwa.

Udrożnij odpowietrznik korka wlewu

paliwa.

Woda lub brud w systemie
paliwowym.

Spuść paliwo ze zbiornik a. Nalej

świeże.

Brudny filtr powietrza. Wyczyść filtr powietrza.
Rozregulowany gaźnik. Udaj się do autoryzowanego serwis u

Silnik przegrzewa się Zbyt niski poziom oleju silnikowego. Dolej oleju wg instrukcji si lnika.

Ograniczony dopływ powietrza. Wyczyść kratkę wentylacyjną pokrywy

silnika

Rozregulowany gaźnik. Udaj się do autoryzowanego serwis u.
Przypadkowe skoki przy
wysokich obrotach

Zbyt duży odstęp elektrod w świecy

zapłonowej.

Ustaw odstęp na (0, 7-0,8 mm) .

Zbyt niskie obroty przy
rozruchu

Zbyt duży odstęp elektrod w świecy

zapłonowej.

Ustaw odstęp na (0, 7-0,8 mm) .

Rozregulowany gaźnik. Udaj się do autoryzowanego serwis u.

Brudny filtr powietrza. Wyczyść filtr powietrza.
Nadmierne wibracje
(drgania)

Źle dokręcony nóż bądź

niewyważony.

Dokręć nóż i adapter. Wyważ nóż.

Wygięty nóż tnący. Wymień nóż na nowy.
Nierówne koszenie trawy Koła są źle zamocowane. Dokręć koła.

Tępy nóż. Naostrz bądź wymień nóż

9. Gwarancja

Na niniejsze urządzenie obowiązuje 24-miesięczna gwarancja. W ramach gwarancji gwarant zapewnia
kupującemu nieodpłatne usunięcie usterek w funkcjonowaniu urządzenia wynikających z jego wadliwości
konstrukcyjnych i materiałowych. Niektóre części konstrukcyjne ulegające normalnemu zużyciu oraz szkody
wywołane naturalnym zużyciem, przeciążeniem lub nieprawidłową obsługą, są wyk luczone z zakresu
gwarancji. Warunkiem skorzystania ze świadczeń gwarancyjnych jest przestrzeganie podanych w instrukcji
obsługi wskazówek dotyczących oczyszczania, konserwacji i napraw urządzenia. Próby samodzielnej
naprawy urządzenia względnie jego rozebranie albo otwarcie obudowy silnika przez osoby nieupoważnione,
powodują wygaśnięcie gwarancji.

Warunkiem skorzysta nia ze świadczenia gwarancyjnego jest przekazanie nierozmontowanego urz ądzenia
wraz z dowodem zakupu naszemu centrum ser wisowemu lub sprzedawcy. Wykonanie obowiązków
wynikających z gwarancji nastąpi w terminie 30 dni, licząc od dnia dostarczenia urządzenia przez Użytkownika.
W przypadku reklamacji gwarancyjnej lub zlecenia naprawy należy dostarczy ć oczy szczone urz ądzenie wraz

30

z informacją o usterce pod adres naszego punktu serwisowego. W celu ustalenia wskazówek dotyczących
nadania przesyłki należy skontaktować się z gwarantem.

Utylizację Twojego urządzenia przeprowadzimy bezpłatnie.
Naprawy nie objęte gwarancją można zlecać odp łatnie naszemu centrum serwisowemu.

10. Usuwanie odpadów i recycling

Każde gospodarstwo jest użytkownikiem maszyn i urządzeń, a co za tym idzie – potencjalnym wytwórcą
niebezpiecznego dla ludzi i środowiska odpadu, z tytułu obecności w tymże niebezpiecznych substancji,
mieszanin oraz części składowych. Z dr ugiej strony zużyty sprzęt to cenny materiał, z którego można odzyskać
surowce.

Użytkownik urządzenia zgodnie z przepisami o ochronie środowiska zobow iązany jest do prowadzenia
prawidłowej gospodarki odpadami zgodnie z przepisami krajowymi. Nie wyrzucaj urządzenia razem z
odpadami domowymi. Przekaż je, jego akcesoria i opakowanie do zgodnej z przepisami o ochronie środowiska
naturalnego utylizacji. Starannie opróżn ij zbiornik oleju oraz paliwa, oddaj kosiarkę w punkcie recyklingu –
użyte w produkcji elementy z tworzyw sztucznych i metalu można posegrego wać i poddać selektywnej
utylizacji. Nie wyle waj zużytego oleju i resztek paliwa do zlewu, ani do kanalizacji – oddaj go osobno w punk cie
recyklingu. Informacje o dostępnym systemie zbierania zużytego sprzętu można znaleźć u spr zedawcy oraz
w urzędzie miasta/gminy.
Przekaż wycięty materiał do kompostowania, nie wyrzucaj go do kontenera na śmieci.

Pamiętaj, że odpowiednie postępowanie ze zużytym sprzętem zapobiega negatywnym konsekwencjom dla
środowiska naturalnego i zdrowia ludzkiego!

W przypadku pytań zwróć się o poradę do Centrum Serwisowego producenta.
Pamiętaj, że producent bezpłatnie przeprowadza utylizację przesłanych do niego zużytych i uszkodzonych
swoich urządzeń.

11. Ryzyko resztkowe

Mimo tego, iż producent ponosi odpowiedzialność za konstrukcję kosiarki, pewne elementy ryzyka są podczas
pracy nie do uniknięcia:

- odrzucenie przedmiotu,

- uszkodzenie słuchu w przypadku długotrwałej pracy bez ochraniaczy,

- uszkodzenie wzroku i twarzy przez odpryskujące elementy,

- pochwycenie i wplątanie odzieży w ruchome części.

Ocena ryzyka resztkowego

W przypadku przestrzegania wskazówek znajdujących się w niniejszej instrukcji z agrożenie resztkowe
podczas użytkowania kosiarki jest ograniczone. Niestosowanie się do zasad tu opisanych zwiększa ryzyko
resztkowe.

31

12. RYSUNEK ZŁOŻENIOWY NR 1
