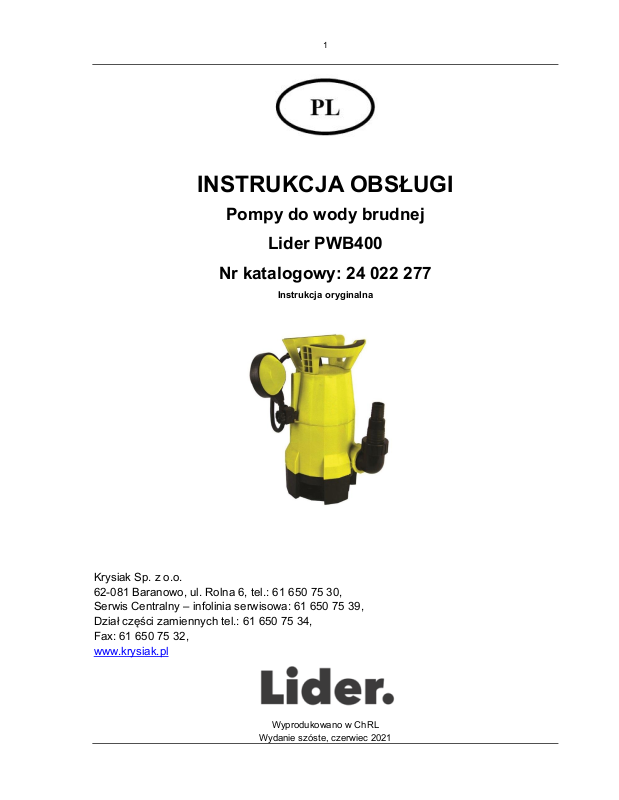

INSTRUKCJA OBSŁUGI
Pompy do wody brudnej
Lider PWB400
Nr katalogowy: 24 022 277
Instrukcja oryginalna
Krysiak Sp. z o.o.
62-081 Baranowo, ul. Rolna 6, tel.: 61 650 75 30,
Serwis Centralny – infolinia serwisowa: 61 650 75 39,
Dział części zamiennych tel.: 61 650 75 34,
Fax: 61 650 75 32,
www.krysiak.pl
Wyprodukowano w ChRL
Wydanie szóste, czerwiec 2021
Page 2
2
Page 3
3
DEKLARACJA ZGODNOŚCI WE
Krysiak Sp. z o.o., u l. Rolna 6, 62-081 Baranowo niniejszym oświadcza, że poniżej oznaczone według rodzaju
i typu urządzenie wprowadzone przez nas do obrotu spełnia odpowiednie wymag ania dotyczące
bezpieczeństwa i ochrony zdrowia zawarte w obowiązujących Dyrektywach UE z późniejszymi modyfikacjami.
Osoba odpowiedzialna za przygotowanie dokumentacji technicznej na terenie UE:
Andrzej Krysiak, Rolna 6, 62-081, Baranowo deklaruje z pełną odpowiedzialnością, że:
Urządzenie: Pompa do wody brudnej Lider PWB400
Model SP400DW
Numery seryjne:
2021025810001-2021025819999
Rok produkcji: 2021
Funkcja: pompa tłocząca wodę
do której odnosi się niniejsza deklaracja, spełnia wymagania:
2006/42/EC – Dyrektywa maszynowa
2014/30/UE – Dyrektywa kompatybilności elektromagnetycznej
2011/65/EU i (EU)2015/863 – Dyrektywa ROHS
Do oceny zgodności zastosowano następujące normy zharmonizowane:
EN 60335-1:2012+A11+A13+A1+A14+A2, EN 60335-2-41:2003+A1+A2,
EN 62233:2008, EN ISO 12100:2010, EN 55014-1:2017, EN 55014-2:2015
EN 6100-3-2:2014, EN 6100-3-3:2013,
EN 62321-1:2013, EN 62321-2:2014, EN 62321-3-1:2014, EN62321-8:2017,
EN 62321-4:2014/A1:2017, EN 62321-5:2014, EN 62321-7-1:2015, EN62321-7-2:2017, EN62321-6:2015
Niniejsza deklaracja zgodności WE traci swoją ważność, jeżeli maszyna zostanie zmieniona lub
przebudowana bez zgody producenta.
Integralnym elementem maszyny jest instrukcja obsługi.
Niniejsza deklaracja zgodności WE traci swoją ważność, jeżeli urzadzenie zostanie zmienione lub
przebudowane bez zgody producenta
Integralnym elementem maszyny jest instrukcja obsługi.
25/06/2021, Baranowo
Data i miejsce wystawienia
Imię, nazwisko oraz podpis osoby upoważnionej
do sporządzenia deklaracji zgodności
Jednostka notyfikowana:
TÜV Rheinland LGA Products GmbH
Tillystraße 2, 90431, Nürnberg, Germany, NB0197
Page 4
4
Przeczytaj uważnie niniejszą instrukcję przed rozpoczęciem eksploatacji pompy. Zawarte są tu ważne
informacje dotyczące zasad właściwego montażu, sposobu pracy i k onserwacji urządzenia, bezpiecznych dla
użytkownika. Przechowuj instrukcję w bezpiecznym miejscu, aby w razie potrzeby móc do niej wrócić lub
przekazać ją kolejnym użytkownikom wraz z urządzeniem.
Uwaga!
Zwracaj szczególną uwagę na rozdziały, które zawierają sygnały ostrzegawcze i uwagi.
Spis treści
Spis treści ................................................................................................................................... 4
1. Zawartość opakowania ......................................................................................................... 5
2. Przeznaczenie ....................................................................................................................... 5
3. Opis ogólny ........................................................................................................................... 5
3.1 Opis działania ................................................................................................................... 5
3.2 Elementy pompy (budowa) .............................................................................................. 5
3.3 Dane techniczne .............................................................................................................. 6
4. Podstawowe zalecenia bezpieczeństwa ............................................................................... 7
4.1 Symbole dotyczące urządzenia ....................................................................................... 7
4.2 Symbole w instrukcji obsługi ............................................................................................ 8
4.3 Ogólne wskazówki bezpieczeństwa ................................................................................ 8
5. Montaż ................................................................................................................................. 10
5.1 Przyłączanie węża wyjściowego pompy ........................................................................ 10

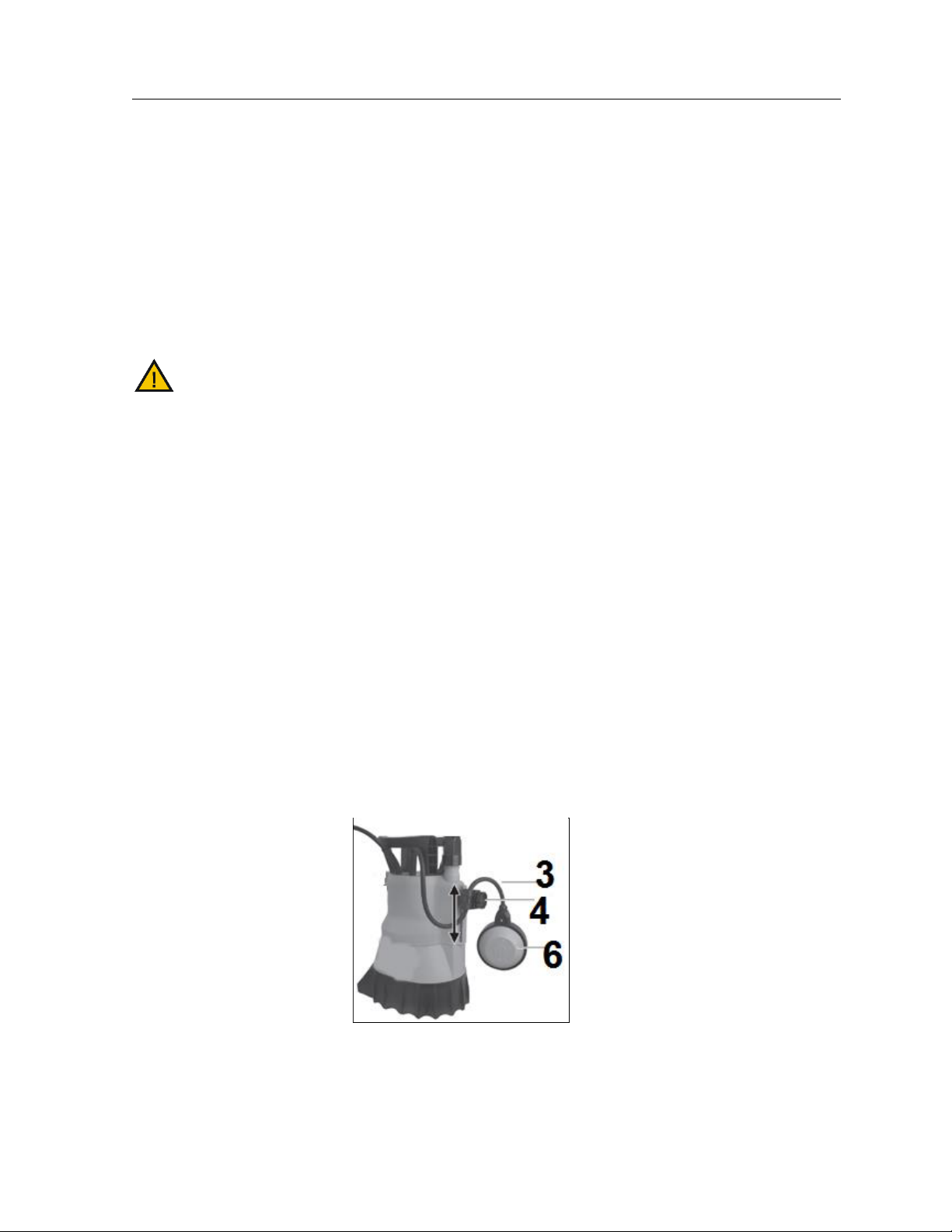

5.2 Regulacja wysokości przełącznika pływakowego .......................................................... 10
5.3 Zanurzanie pompy ......................................................................................................... 10
6. Praca z urządzeniem .......................................................................................................... 11
6.1 Włączanie i wyłączanie .................................................................................................. 11

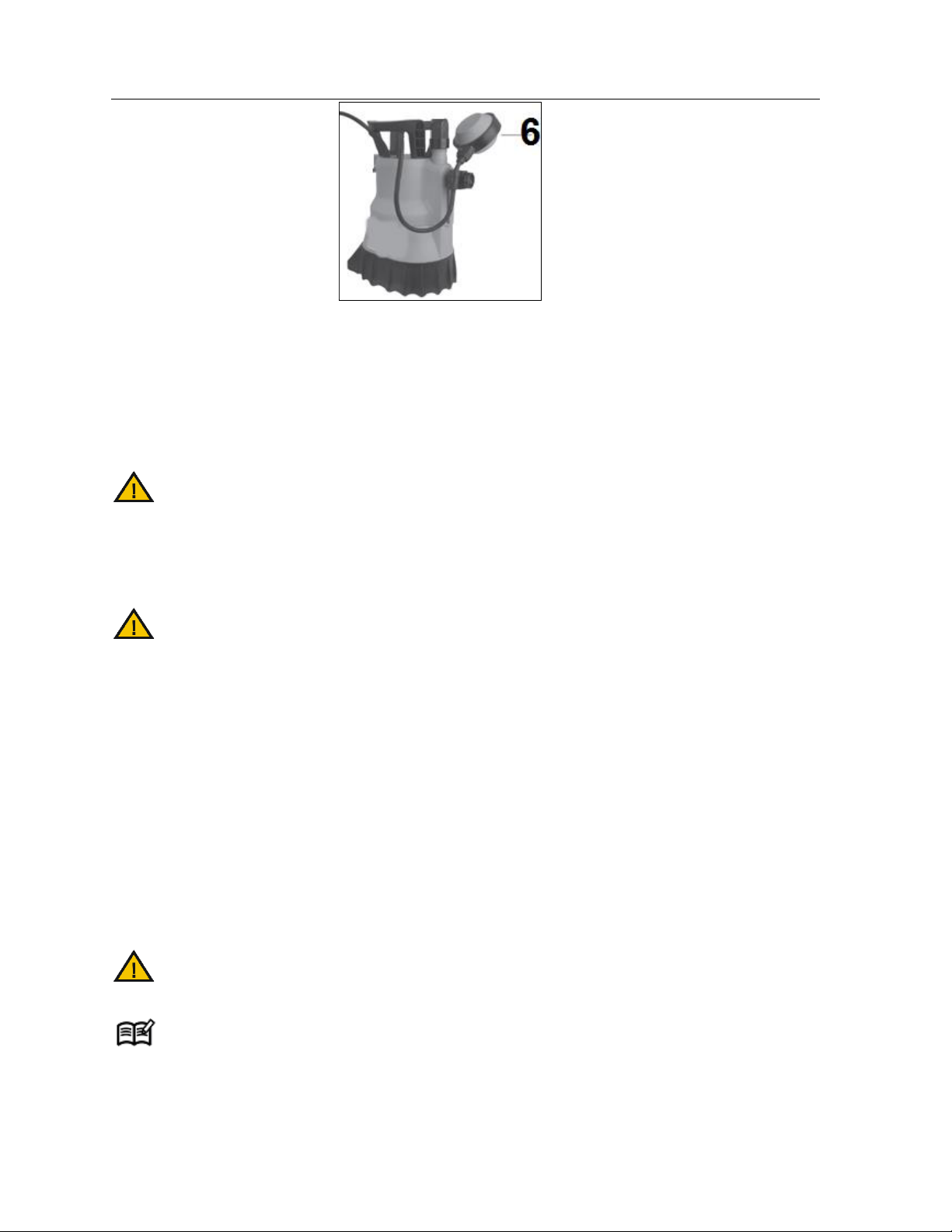

6.2 Ustawianie przełącznika pływakowego .......................................................................... 11
7. Czyszczenie, konserwacja, przechowywanie i zamawianie części zamiennych ................ 12
7.1 Ogólny opis oczyszczania urządzenia ........................................................................... 12

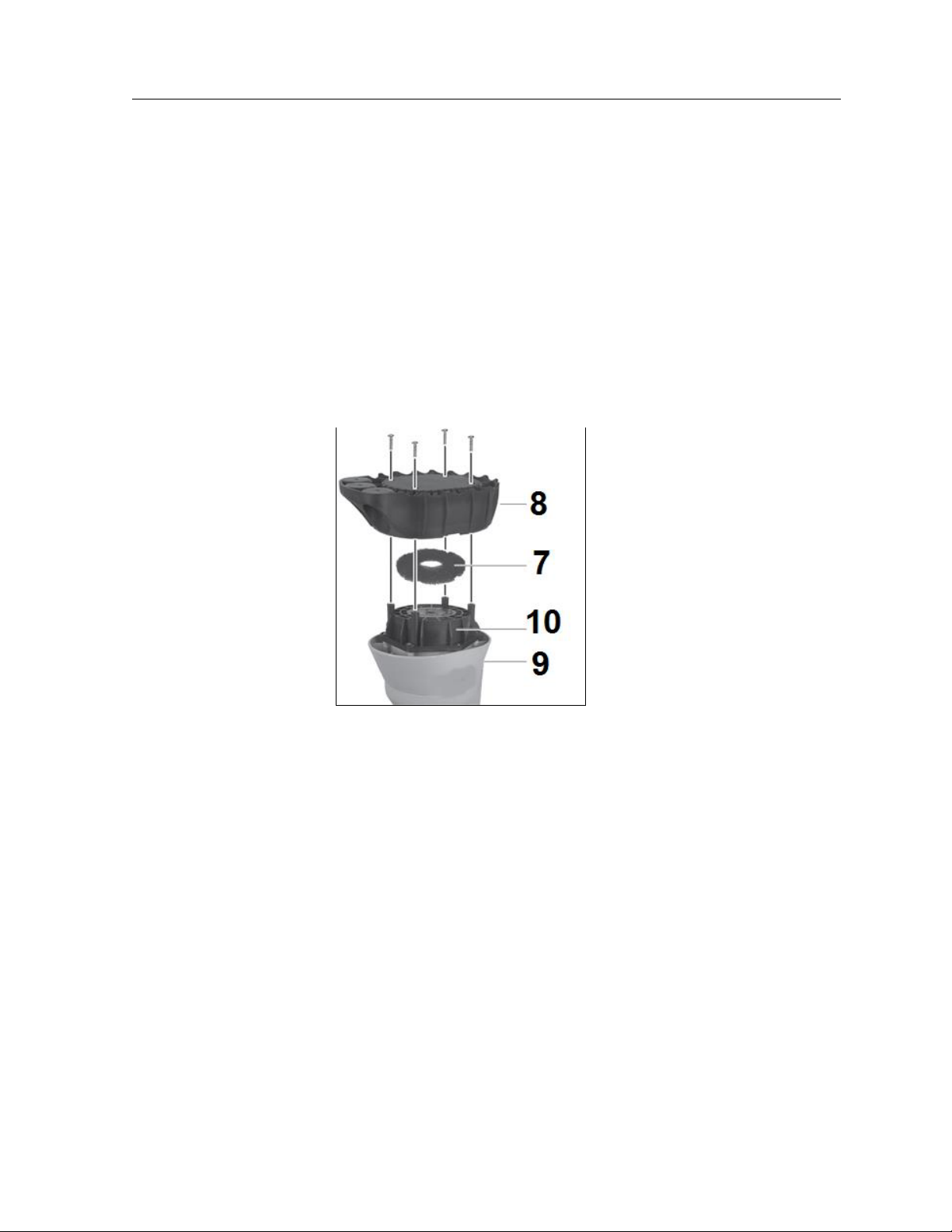

7.2 Czyszczenie filtra ........................................................................................................... 13
7.3 Oczyszczanie wirnika łopatkowego ............................................................................... 13
7.4 Przechowywanie ............................................................................................................ 13
7.5 Zamawianie części zamiennych .................................................................................... 14
8. Plan wyszukiwania usterek ................................................................................................. 14
9. Gwarancja ........................................................................................................................... 15
10.Usuwanie odpadów i recycling ............................................................................................ 15

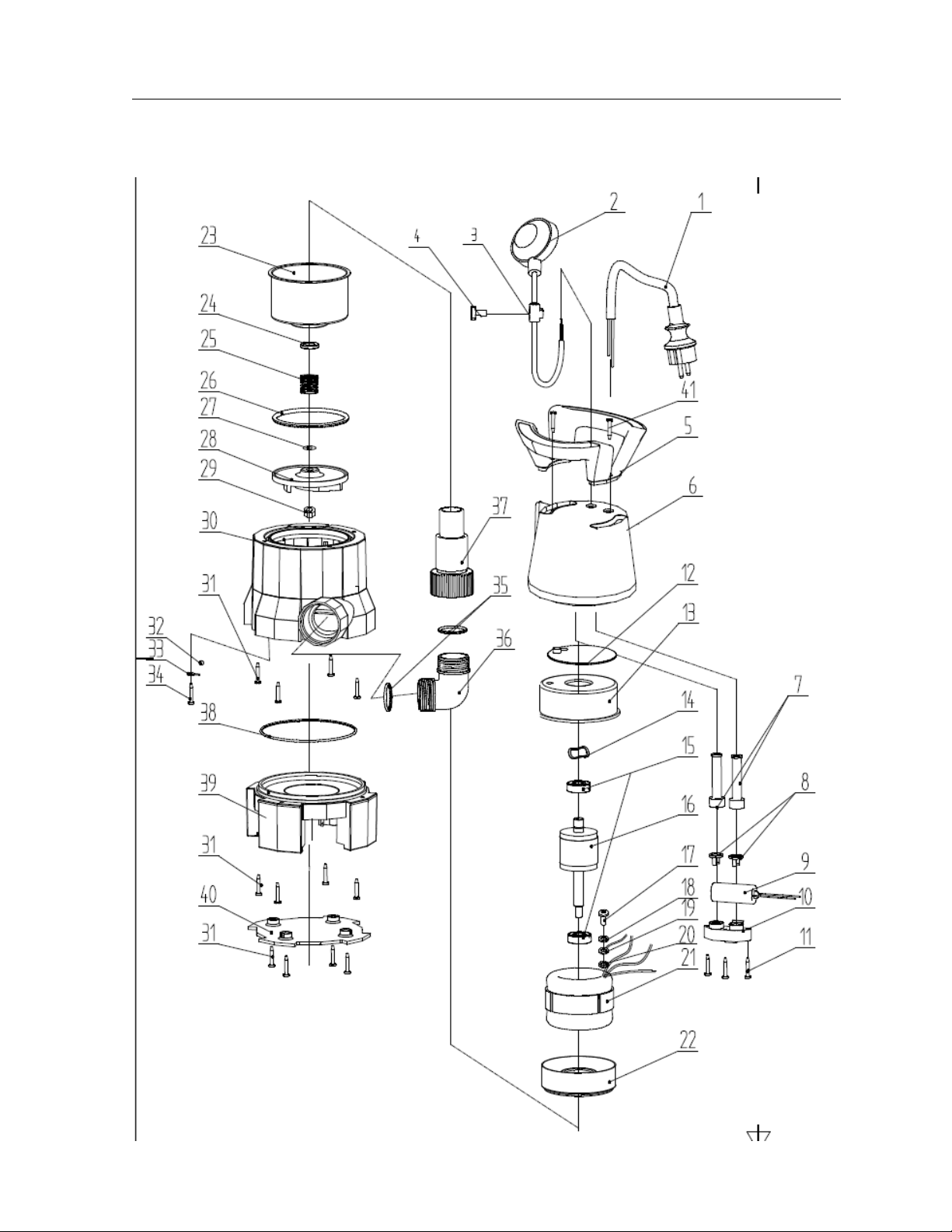

11.RYSUNEK ZŁOŻENIOWY NR 1 ......................................................................................... 17
Page 5
5
1. Zawartość opakowania
Ostrożnie otwórz opakowanie i wyciągnij z niego wszystkie elementy pompy.
Komplet powinien zawierać:
- korpus pompy
- przyłącze kolankowe
- instrukcja obsługi
2. Przeznaczenie
Pompa elektryczna zanurzeniowa jest przeznaczona do użytku domowego tj. drenażu wód
deszczowych, wód infiltracyjnych, ścieków domowych oraz w nagłych wypadkach do usuwania wody z
zalanych pomieszczeń piwnicznych. Nadaje się do przelewania czystych lub umiarkowanie
zanieczyszczonych cieczy przy całkowicie lub częściowo zanurzonej pompie.
Pompa jest przeznaczona do z asysania brudnej wody w, której pływają ciała stałe o średnicy nie
przekraczającej 35 mm lub do wody czystej lub nieznacznie zanieczyszczonej, w której pływają ciała stałe o
średnicy do 5 mm.
Pompa pracuje w pełni zanurzona: maksymalna głębokość zanurzenia nie może przekraczać 7 m.
Pompa nie nadaje się do pompowania słonej wody oraz do cieczy łatwopalnych, korozyjnych,
wybuchowych lub niebezpiecznych. Absolutnie nie dopuszczaj do działania pompy na sucho.
Nie stosuj pompy do przepompowywania cieczy o temp. powyżej +35 °C.
Każde inne wykorzystanie pompy jest sprzeczne z przeznaczeniem i może stanowić poważne zagrożenie dla
użytkownika, a także prowadzić do uszkodzenia urządzenia.
Pompa nie jest przez naczona do użytkowania przez dzieci oraz osoby dorosłe znajdujące się pod wpływem
alkoholu, środków odurzających lub leków ograniczających możliwość prowadzeni a pojazdów mechanicznych
i obsługiwania maszyn. Urządzenie może obsługiwać wyłącznie osoba dorosła, która zapoznała się z niniejszą
instrukcją i jest świadoma ryzyka, jakie może wystąpić w wyniku nieprzestrzegania zasad w niej zawartych.
Producent nie ponosi odpowiedzialności za szkody zaistniałe w wyniku użycia urządzenia niezgodnego z
przeznaczeniem oraz jego nieprawidłowej obsługi. Za wszelkie wypadki lub szkody poniesione przez innych
ludzi na zdrowiu lub mieniu odpowiada wyłącznie właściciel pompy i/lub osoba ją obsługująca.
Pompa nie jest przystosowana do użytku komercyjnego, ani do pracy ciągłej.
Ta pompa nie jest przeznaczona do pompowania wody pitnej!
3. Opis ogólny
3.1 Opis działania
Pompa do wody brudnej funkcjonuje jako pompa tłocząca wodę. Umieszczona poniżej lustra wody np. w
studzience lub w pojemniku z wodą deszczową , napędzana silnikiem elektrycznym, wypompowuje wodę, w
której została zanurzona. Pompa jest wyposażona w przełącznik pływakowy, który włącza ją i wyłącza
automatycznie w zależności od poziomu lustra wody. Przy przeciążeniu pompa jest wyłączona przez
wbudowany termostat. Po ostygnięciu silnik uruchamia się automatycznie na nowo.
3.2 Elementy pompy (budowa)
Page 6
6

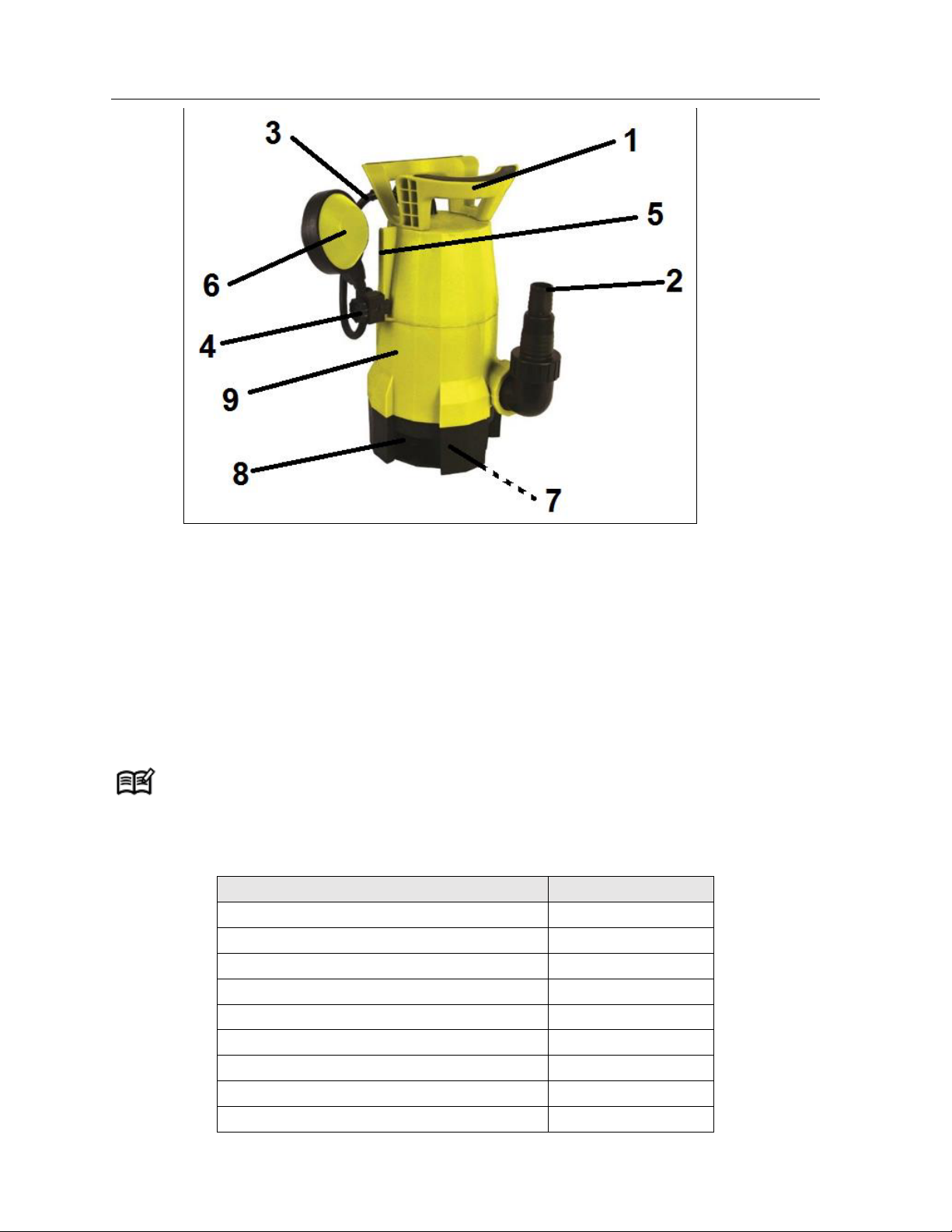

Rys. 1
1. Uchwyt do przenoszenia
2. Przyłącze pompy
3. Kabel przełącznika pływakowego
4. Nastawnik wysokości przełącznika pływakowego
5. Prowadnica przełącznika pływakowego
6. Przełącznik pływakowy
7. Filtr (niewidoczny)
8. Stopa ssąca
9. Obudowa pompy
Przed uruchomieniem pompy zapoznaj się z Rys. 1 przedstawiającym elementy urządzenia.
3.3 Dane techniczne
MODEL / numer katalogowy PWB400/24 022 277
Napięcie sieciowe / częstotliwość 230 V, 50 Hz
Moc pobierania 400 W
Maksymalna wydajność 7 500 l/h
Maksymalna wysokość podnoszenia 5 m
Maksymalna głębokość zanurzenia 7 m
Waga netto 4,5 kg
Maksymalny wymiar pompowanych ciał stałych 35 mm
Maksymalna temperatura pompowanej cieczy 35 °C
Średnica węża 1”G1”1-1/4”G1-1/2”
Page 7
7
*Producent zastrzega sobie prawo do zmian poprawiających funkcjonalność i bezpieczeństwo urządzenia,
które niekoniecznie są odzwierciedlone na rysunkach i w opisach niniejszej instrukcji.
4. Podstawowe zalecenia bezpieczeństwa
Zawarte są tu podstawowe zasady bezpieczeństwa, konieczne do zachowania podczas pracy urządzenia.
Urządzenie jest zaopatrzone w naklejki ostrzegawcze i informacje w postaci piktogramów – umownych znaków
ostrzegawczych, które mają przypominać o bezpiecz eńs twie użytkowania i obsługi. Naklejki te należy
utrzymywać w czystości i nie wolno ich odklejać. W przypadku uszkodzenia, zabrudzeni a czy utraty czytelności
należy dokupić je u importera i ponownie umieścić na maszynie.
Znaki bezpieczeństwa oraz napis ostrzegawczy jest umieszczony na obudowie urządzenia.

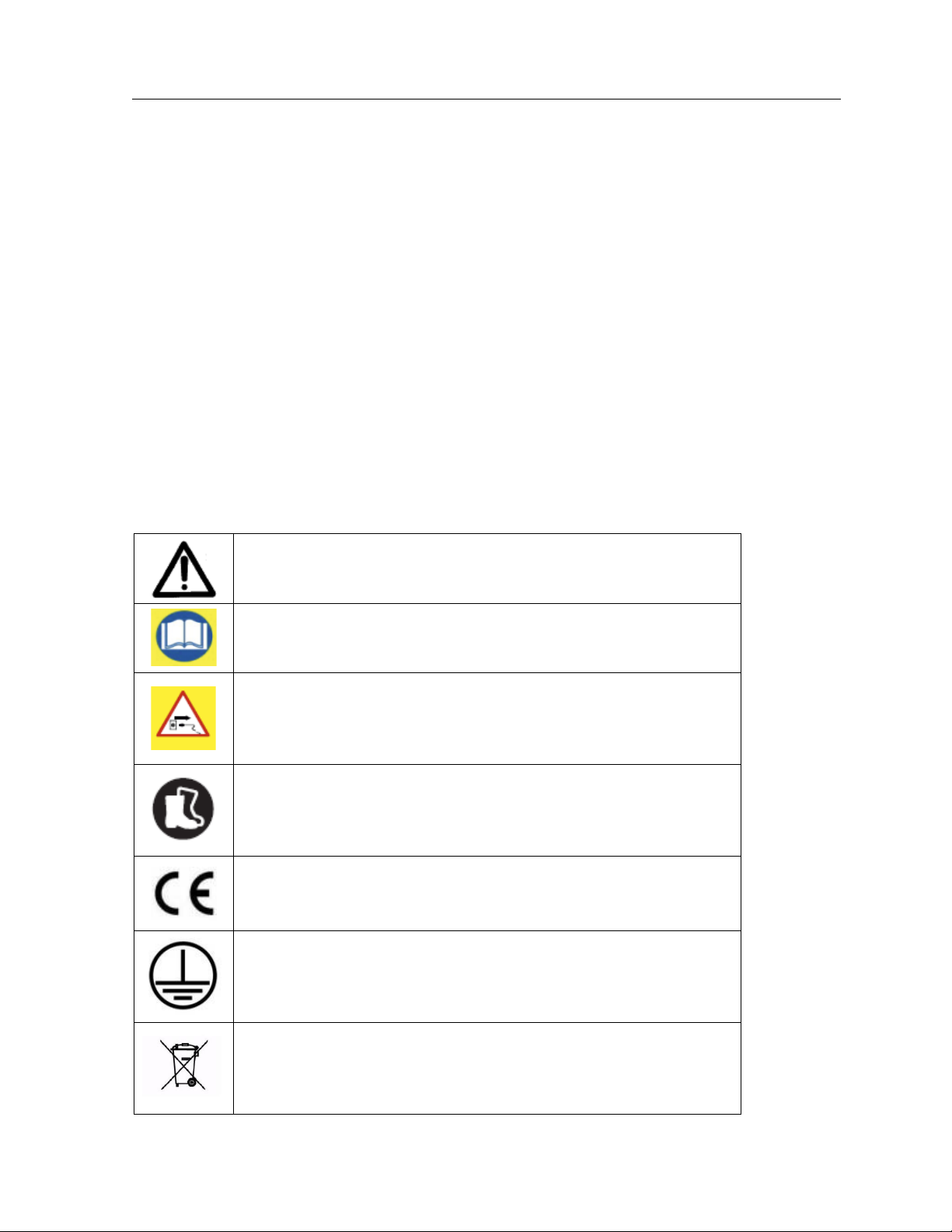

4.1 Symbole dotyczące urządzenia
Dbaj o to, aby były czytelne (nie wszystkie są na urządzeniu):
UWAGA! Zachowaj szczególną ostrożność!
UWAGA!
Przeczytaj uważnie instrukcję obsługi przed uruchomieniem
urządzenia.
UWAGA!
Wyjmij wtyczkę z gniazdka przed naprawą, czyszczeniem i konserwacją
pompy lub gdy przewód elektryczny jest uszkodzony, poplątany lub
przecięty.
OSTRZEŻENIE!
Stosuj odpowiednie środki ochrony osobistej.
Do pracy zakładaj solidne obuwie z podeszwą antypoślizgową.
Produkt odpowiada standardom bezpieczeństwa.
I klasa ochronności – oznacza, że produkt musi być uziemiony
(zerowany).
Nie wyrzucaj urządzenia razem ze śmieciami domowymi.
Przekaż niepotrzebne urządzenie, jego akcesoria i opakowanie do
utylizacji zgodnej z przepisami o ochronie środo wiska (do punktów
recyklingu).
Page 8
8
4.2 Symbole w instrukcji obsługi
UWAGA! Ostrzeżenie - symbol niebezpieczeństwa z informacjami na temat ochrony osób i mienia.
WSKAZÓWKA ułatwiająca posługiwanie się urządzeniem.
4.3 Ogólne wskazówki bezpieczeństwa
Przeczytaj uważnie niniejszą instrukcję. Przechowuj ją, aby móc do niej zaglądać w dowolnej chwili.
W celu minimalizacji ryzyka pożaru, porażenia prądem elektrycznym i obrażeń ciała należy podczas
instalowania i użytkowania pompy zapoznaj się i zawsze ściśle przestrzegaj zawartych w instrukcji środków
ostrożności.
• Nie pozwalaj dzieciom oraz innym osobom dorosłym, które nie zaznajomiły się z niniejszą instrukcją
obsługi, używać urządzenia.
• Pompa nie jest zabawką, zachowaj szczególną ostrożność przez cały czas kontaktu z urządzeniem.
• Nie używaj pompy do innych celów niż zgodnych z przeznaczeniem. Pompowanie substanc ji
agresywnych chemicznie (ściernych), żrących, palnych (np. paliwa silnikowe) i wybuchowych, słonej
wody, środków czyszczących oraz artykułów spożywczych jest zabronione!
• Nie korzystaj z urządzenia w czasie, w którym w pobliżu znajdują się inne oso by (szczególnie małe
dzieci) oraz zwierzęta domowe.
• Pamiętaj, że to użytkownik i/lub właściciel ponoszą odpowiedzialność za wypadki i urazy innych osób
oraz ich mienia.
• W celu uniknięcia porażenia prądem elektrycznym zakładaj wysokie, gumowe, solidne oraz
odpowiednie obuwie.
• Przed każdym użyciem przeprowadź kontrolę wzrokową urządzenia. Nie uruchamiaj pompy, jeśli brak
w niej jakichkolwiek elementów.
• Używaj wyłącznie części zamiennych i elementów wyposażenia, które zostały dostarczone i/lub są
zalecane przez producenta. Użycie innych części zamiennych pro wadzi do utraty roszczeń z tytułu
gwarancji.
• Nie korzystaj z urządzenia w przypadku zmęczenia, osłabionej koncentracji, gdy jesteś pod wpływem
alkoholu, leków lub innych środków odurzających. Używaj pompy z rozsądkiem.
• Nigdy nie zostawiaj pompy w miejscu pracy bez kontroli, zwłaszcza w pomieszczeniach mieszkalnych!
Nadzoruj urządzenie, aby dostatecznie wcześnie rozpoznać automatyczne wyłączenie pompy albo
pracę ‘na sucho’. Regularnie sprawdzaj działanie przełącznika pływakowego w celu zachowania
gwarancji i rękojmi.
• Chroń urządzenie przed mrozem i pracą „na sucho”.
• Nie uruchamiaj urządzenia przed całkowitym zanurzeniem w wodzie! Ryzyko poważnego uszkodzenia!
• Nie pracuj przy użyciu urządzenia, które jest niekompletne, uszkodzone lub przebudowane bez zgody
producenta. Nie przeciążaj urządzenia.
• Nie używaj pompy w pobliżu palnych cieczy i gazów - niebezpieczeństwo pożaru lub wybuchu.
• Pompa nie jest przystosowana do pracy ciągłej (np. do napędzania cieków wodnych w sadzawkach
ogrodowych). Regularnie sprawdzaj, czy urządzenie pracuje prawidłowo.
• Pompa zawiera środki smarne, które w określonych okolicznościach mogą wyciec z pompy i
spowodować uszkodzenia oraz zanieczyszczenia. Nie używaj pompy w sadzawkach ogrodowych, w
których żyją ryby lub/i cenne rośliny!
Page 9
9
• Nie używaj urządzenia gdy w wodzie przebywają osoby. Istnieje niebezpieczeństwo porażenia
prądem elektrycznym.
• Nie podnoś, ani nie transportuj urządzenia w czasie, gdy silnik prac uje. Jeśli pompa jest zanurzona,
nie manipuluj nią ciągnąc za przewód; użyj linki nośnej, przywiązanej do ucha uchwytu pompy.
• Urządzenie należy zawsze wyłączyć i wyciągnąć przewód sieciowy:
- gdy oddalasz się od pompy;
- jeżeli urządzenie jest nieużywane;
- przed rozpoczęciem j akichkolwiek prac przy pompie w przypadku wystąpienia nieszczelności w
układzie wodnym;
- przed sprawdzaniem, czyszczeniem i przechowywaniem;
- jeżeli przewód sieciowy jest uszkodzony bądź poplątany;
- jeżeli w trakcie pracy urządzenie natrafia na ciało obce
. W takim przypadku należy sprawdzić
urządzenie pod kątem uszkodzeń lub ewentualnie naprawić.
• Jeśli powstanie sytuacja nieopisana w tej instrukcji, zwróć się o pomoc na infolini ę serwisową
producenta.
• Nie podejmuj samodzielnych prób naprawiania urządzenia lub wymiany przewodu czy wtyczki, o ile
nie posiadasz właściwego przygotowania zawodowego w tym zakresie. Wszystkie prace, które nie są
opisane w tej instrukcji, powinien przeprowadzić autoryzowany serwis upoważniony przez dealera.
• Przechowuj urządzenie w suchym miejscu, poza zasięgiem dzieci.
Bezpieczeństwo elektryczne
Nie uruchamiaj urządzenia, gdy w wodzie przebywają ludzie – niebezpieczeństwo porażenia prąd em
elektrycznym!
• Zwróć uwagę na to, aby napięcie sieciowe i częstotliwość były zgodne z danymi znajdującymi się na
tabliczce znamionowej.
• Gniazdo przyłączeniowe do przewodu zasilającego musi by ć wyposażone w 2 styki + dotykowo styk
zerujący 10-16A/250V zgodnie z normami europejskimi. Przewody zasilające z sieci nie powinny mieć
przekroju mniejszego niż przewód H05 RN-F (o przekroju 1,5 mm).
• Podłączaj pompę tylko do gniazda sieciowego zabezpieczonego bezpiecznikiem co najmniej 6A oraz
wyłącznikiem różnicowoprądowym o prądzie wyzwalania nie przekraczającym 30mA.
• Przed uruchomieniem nowej pompy zleć wykwalifikowanemu specjaliście sprawdzenie: czy złącza
elektryczne są zabezpieczeone przed wodą i wilgocią oraz czy uziemienie, przewód zerowy i
bezpiecznik spełniają wymogi dostawcy energii elektrycznej i czy bezbłędnie działają.
• Ustaw urządzenie w taki sposób, by podczas pracy w każdej chwili zapewniony był dostęp do wtyczki
sieciowej.
• Nie wyciągaj wtyczki z gniazdka ciągnąc za przewód! Chroń przewód przed gorącem, olejem i ostrymi
krawędziami.
• Przed każdym użyciem skontroluj urządzenie, prz ewód i wtyczkę pod kątem uszkodzeń.
Uszkodzonych i zużytych przewodów nie wolno naprawiać, należy je wymienić na nowe.
• Nie noś i nie mocuj urządzenia trzymając za przewód!
Page 10
10
• Używaj tylko 3 żyłowych przedłużaczy zabezpieczonych przed bryzgami wody i przeznaczonych do
stosowania na dworze. Przed użyciem zawsze odwijaj przewód z bębna i sprawdzaj, czy nie jest
uszkodzony.
• Przekrój 3 żyłowych przewodów sieciowych nie może być mniejszy niż od przewodów gumowych z
oznaczeniem H07RN8-F. Długość przewodu musi wynosić 10m, a przekrój żyły co najmniej 1,5 mm
2
.
Twoja odpowiedzialność: Ogranicz użytkowan ie tego urządzenia do osób, które przeczytały,
zrozumiały i będą się stosować do ostrzeżeń i zaleceń zawartych w tej instrukcji.
5. Montaż
Przed montażem sprawdź, czy masz wszystkie potrzebne części. Włącz urządzenie dopiero wtedy,
gdy pompa jest zmontowana.
5.1 Przyłączanie węża wyjściowego pompy
1. Przykręć do pompy dostarczone wraz z nią uniwersalne przyłącze kolankowe.
2. Wcisnij wąż wyjściowy na sekcję przyłącza, którego średnica odpowiada wewnętrznej średnicy tego węża.
3. Dodaj opaskę zaciskową (nie jest dostarczana z pompą), aby właściwie uszczelnić wąż.
Dla większych średnic węża i aby uzyskać optymalny przepływ wyjściowy konieczne będzie obcięcie
końcówki uniwersalnego przyłącza kolankowego, aby zostawić tylko ta średnicę, która jest właściwa dla
użytego węża.
NIGDY NIE WIESZAJ URZĄDZENIA ZA WĄŻ!
Urządzenie można wieszać na uchwycie albo ustawiać na dnie kanału.
5.2 Regulacja wysokości przełącznika pływakowego
Pływak umożliwia automatyczne włączanie i wyłączanie pompy. Kiedy poziom wody wzrośnie powyżej ok. 50
cm pompa włączy się. Jeśli poziom wody opadnie do poziomu niższego niż w przybliżeniu 5 cm pompa
automatycznie się wyłączy.
Skracanie (zmiana położenia uchwytu) długości kabla łączącego pompę i pływak umożliwia modyfikację
wysokości poziomu wody, z którego pompa się włącza i wyłącza.
Aby tego dokonać odkręć nastawnik wysokości przełącznika pływakowego (Rys. 1, poz. 4) i przesuń wzdłuż
prowadnicy przełącznika pływakowego (Rys. 1, poz. 5). Ustaw ją w żądanej pozycji (strzałka musi pokazywać
do góry).
Możesz regulować w ten sposób przewód pływaka do wymaganej długości.
5.3 Zanu rzanie pompy
Uważaj, by nigdy nie trzymać ani nie zawieszać urządzenia za przewód sieciowy. Grozi to porażeniem
prądem wskutek uszkodzenia przewodu.
Pompa musi znajdować się w pozycji pionowej: gwarantuje to stabilność podczas pracy.
Pływak musi mieć możliwość swobodnego ruchu.
Otwory ssące nie mogą być nigdy zatkane. Jest to dlatego szczególnie zalecane ponieważ pompa nie powinna
nigdy stać bezpośrednio na gruncie lub na dnie studni, basenu lub statku. Możesz ją na przykład ustawić
Page 11
11
używając cegieł jako podstawki.
1. Do zanurzania i wyciągania pompy używaj haka plastikowego lub linki zamocowanej do uchwytu pompy
(Rys. 1 poz. 1).
2. Nigdy nie wieszaj urządzenia na wygiętej rurce ani na wężu.
3. Przy niskim poziomie wody pompę możesz wstawić do pojemnika; zawór odcinający musi przy tym
wystawać nad krawędź zbiornika.
6. Praca z urządzeniem
6.1 Włączanie i wyłączanie
Ta pompa jest wyposażona we wtyczkę ze stykiem ochronnym.
Zanurzając pompę pamiętaj , aby zapewnić odpowietrzenie pompy - dokonuje się to samoczynnie.
1. Zanurz całkowicie pompę.
2. Poczekaj chwilę aż pompa się odpowietrzy za pomocą automatycznego zaworu odpowietrzającego.
3. Włóż wtyczkę urządzenia do gniazdka. Pompa od razu zacznie pracować.
4. Aby wyłączyć pompę wyjmij wtyczkę z gniazdka sieciowego. Pompa przestanie pracować.
6.2 Ustawianie przełącznika pływakowego
Pompa może pracować w dwóch trybach: automatycznym i ręcznym.
Tryb automatyczny:
W automatycznym trybie pracy pompa załącza i wyłącza się według zasięgu wstępnie wyregulowanego
pływaka (patrz punkt 5.2).
Sprawdź przełącznik pływakowy (Rys. 2 poz. 6). Musi on mieć możliwość swobodnego podnoszenia się i
opadania. Wysokość punktu włączenia i wysokości punktu wyłączenia musi być łatwo osiągana.
Jeżeli przewód wyłącznika pływakowego (Rys. 2 poz. 3) jest zby t długi, a zwłaszcza gdy nie zamontowano
regulacji wysokości wyłącznika pływakowego (Rys. 2 poz. 4), istnieje niebezpieczeństwo suchobiegu.
Rys. 2
Tryb ręczny:
W trybie ręcznym pompa pracuje ciągle.
Ustaw przełącznik pływakowy (Rys. 3 poz. 6) w sposób pokazany na Rys. 3.
Page 12
12
Rys. 3
W manualnym trybie pracy podnieś pływak, aby pompę załączyć z powrotem a opuść w dół aby ją zatrzymać.
W tym wypadku minimalny poziom pompowania może być zmniejszony.
6.3 Wskazówki dotyczące pracy urządzenia
Jeśli wyjście pompy zatka się a pompa nadal pracuje wyłącz ją niezwłocznie. Wyjmij wtyczkę z gniazda i
sprawdź co jest przyczyną problemu.
Nigdy nie próbuj obracać wirnika gdy pompa jest podłączona do sieci zasilającej.
1. Silnik pompy posiada zabezpieczenie termiczne, które wyłącza się automatycznie. W wypadku
przeciążenia silnika zatrzymuje się on automatycznie a gdy temperatura na czujniku wróci do normy, silnik
znów uruchomi się samoczynnie.
Nigdy nie wkładaj rąk gdziekolwiek w okolicy wirnika w czasie gdy silnik znajduje się w fazie
awaryjnego wyłączenia przeciążeniowego. Jeśli konieczne jest działanie zaradcze, zawsze najpierw wyłącz
pompę z sieci zasilającej.
2. Pompa jest wyposażona ponadto w automatycz ne urządzenie odpowietrzające do usuwania powietrza
tworzącego się w ciągu zasysania. Kiedy następuje „bąbelkowanie” z otworu wentylacyjnego
umiejscowionego w środkowej części obud owy pompy oznacza to, że woda z powietrzem jest przelewana
przez automatyczny odpowietrznik: n ie jest to uszkodzenie, ale przejaw normalnego f unk cjonowania
pompy.
7. Czyszczenie, konserwacja, przechowywanie i zamawianie części
zamiennych
Przed wykonaniem prac konserwacyjnych i czyszczeniem bądź przechowywaniem wyłącz urz ądz enie,
wyciągnij wtyczkę sieciową – ryzyko porażenia prądem!
Zleć prace, które nie są opisane w tej instrukcji, upoważnionej placówce serwisowej.
Regularnie oczyszczaj i konserwuj urządzenie. Zapewni to jego sprawność i długą żywotność eksploatacyjną.
7.1 Ogólny opis oczyszczania urządzenia
1. Po każdym użyciu oczyść urządzenie czystą wodą.
Page 13
13
2. Usuwaj włoski i włókna, które mogą się osadzać w obudowie pompy (Rys. 1 poz. 9) przy użyciu strumienia
wody.
3. Przepłukuj regularnie układ zasysania czystą wodą.
4. Czyść przełącznik pływakowy (Rys. 1 poz. 6) z osadów czystą wodą.
7.2 Czyszczenie filtra
W stopie ssącej pompy znajduje się wyjmowany filtr chroniący ją przed zanieczyszczeniem. Zależnie od
stopnia zabrudzenia wody ten filtr należy regularnie sprawdzać i w razie potrzeby oczyszczać.
1. Wyjmij wtyczkę urządzenia z gniazdka.
2. Poluzuj 4 śruby na dolnej stronie obudowy pompy (Rys. 4 poz. 9).
3. Ściągnij stopę ssącą (Rys. 4, poz. 8) z pompy i wyjmij filtr (Rys. 4 poz. 7).
4. Umyj filtr (Rys. 4 poz. 7) pod bieżącą wodą i załóż go ponownie.
5. Załóż stopę ssącą (Rys. 4 poz. 8) na pompę i zamocuj ją 4 śrubami.
Rys. 4
7.3 Oczyszczanie wirnika łopatkowego
Jeżeli w obudowie pompy nagromadziło się zbyt wiele osadów należy zdemontować dolną część pompy w
następujący sposób:
1. Wykręć 4 śruby u dołu obudowy pompy i ściągnij stopę ssącą (Rys. 4 poz. 8).
2. Odkręć pokrywę (Rys. 4, poz. 10) wykręcając 6 śrub.
3. Umyj wewnętrzne ściany obudowy pompy i wirnik czystą wodą.
4. Montaż odbywa się w odwrotnej kolejności.
7.4 Przechowywanie
Przed złożeniem pompy w magazynie opróżnić ją z wody i oczyść.
Przechowuj pompę w suchym, zabezpieczonym przed mrozem i niedostępnym dla dzieci miejscu.
Jeżeli pompa nie będzie używana przez dłuższy czas to oczyść ją dokładnie, zarówno po ostatnim użyciu, jak
i przed ponownym użyciem. Osady i pozostałości mogą utrudniać uruchamianie pompy.
Wszystkie wykraczające poza ten zakres czynności, a szczególnie otwieranie pompy, muszą być wykonywane
przez wykwalifikowanego elektryka. Jeżeli urządzenie wymaga naprawy zgłoś się do autoryzowanego punktu
serwisowego.
Page 14
14
7.5 Zamawianie części zamiennych
Przy zamawianiu części zamiennych podaj następujące dane pompy z tabliczki znamionowej, umieszczonej
na obudowie:
• Typ urządzenia
• Numer artykułu
• Numer identyfikacyjny
W celu przyspieszenia realizacji zamówienia podaj numer części zamiennej, którą potrzebujesz. Możesz
również dosłać zdjęcie uszkodzonego elementu na adres mailowy pro duc enta: c [email protected] – ułatwi to
jednoznaczną identyfikację zwłaszcza w przypadku nieznajomości numeru części.
Zamówienia części możesz dokonać również w autoryzowanych punktach serwisowych, których wykaz
znajdziesz na stronie internetowej producenta: www.krysiak.pl
UŻYWAJ TYLKO ORYGINALNYCH CZĘŚCI ZAMIENNYCH.
Części zamienne złej jakości mogą uszkodzić pompę i skrócić jej żywotność.
Producent nie ponosi odpowiedzialności za szkody wywołane przez urządzenie, jeżeli zostaną one wywołane
z powodu nieprawidłowo wykonanej samodzielnej naprawy, zastosowania nieoryginalnych części zamie nny ch,
względnie zastosowania urządzenia niezgodnie z jego przeznaczeniem.
8. Plan wyszukiwania usterek
Nigdy nie podejmuj się rozbiórki pompy. W razie konieczności sprawdzenia i naprawy dokona autoryzowany
serwis (w porozumieniu ze sprzedawcą).
Problem Możliwe przyczyny Usuwanie
Pompa nie uruchamia się Brak zasilania prądem
elektrycznym
Sprawdź gniazdko, kabel,
przedłużacz, wtyczkę; w
razie potrzeby zleć naprawę
wykwalifikowanemu
elektrykowi
Wyłącznik pływakowy nie
działa
Ustaw wyłącznik pływakowy
wyżej
Pompa nie pompuje wody Moc pompy jest
zredukowana przez silne
zabrudzenia lub
pozostawiające osad
domieszki wody
Oczyść pompę; w razie
potrzeby wymień zużyte
części
Pompa nie wyłącza się Wyłącznik pływakowy nie
może opaść
Prawidłowo ustaw pompę na
dnie szybu
Pompowana ilość wody jest
niewystarczająca
Moc pompy jest
zredukowana przez silne
zabrudzenia lub
pozostawiające osad
domieszki wody
Oczyść pompę; w razie
potrzeby wymień zużyte
części
Page 15
15
Pompa wyłącza się po
krótkim czasie
Bezpiecznik silnika wyłącza
pompę z powodu zbyt
silnego zanieczyszczenia
wody
Wyjmij wtyczkę z gniazdka i
oczyść pompę oraz szyb
Bezpiecznik silnika wyłącza
urządzenie z powodu za
wysokiej temperatury wody
Uwaga – max temperatura
wody wynosi 35
o
C.
9. Gwarancja
Na niniejsze urządzenie obowiązuje 24-miesięczna gwarancja. W ramach gwarancji gwarant zapewnia
kupującemu nieodpłatne usunięcie usterek w funkcjonowaniu urządzenia wynikających z jego wadliwości
konstrukcyjnych i materiałowych. Niektóre części konstrukcyjne ulegające normalnemu zużyciu oraz szkody
wywołane naturalnym zużyciem, przeciążeniem lub niepraw idłową obsługą, są wykluczone z zakresu
gwarancji. Warunkiem skorzystania ze świadczeń gwarancyjnych jest przestrzeganie p odanych w instrukcji
obsługi wskazówek dotyczących oczyszczania, konserwacji i napraw urządzenia. Próby samodzielnej
naprawy urządzenia względnie jego rozebranie albo otwarcie obudowy silnika przez osoby nieupoważnione,
powodują wygaśnięcie gwarancji.
Warunkiem skorzy stania ze świadczenia gwarancyjnego jest przekazanie nierozmontowanego urządzenia
wraz z dowodem zakupu naszemu centrum serwisowemu lub sprzedawcy. Wykonanie obowiązków
wynikających z gwarancji nastąpi w terminie 30 dni, licząc od dnia dostarczenia urządzenia prz ez Użytkownika.
W przypadku reklamacji gwarancyjnej lub zlecenia naprawy należy dostarczyć oczyszczone urządzenie wraz
z informacją o usterce pod adres naszego punktu serwisowego. W celu ustalenia wskazówek dotyczących
nadania przesyłki należy skontaktować się z gwarantem.
Utylizację Twojego urządzenia przeprowadzimy bezpłatnie.
Naprawy nie objęte gwarancją można zlecać odpłatnie naszemu centrum serwisowemu.
10. Usuwanie odpadów i recycling
Każde gospodarstwo jest użytkownikiem sprzętu elektrycznego i elektronicznego, a co za tym idzie –
potencjalnym wytwórcą niebezpiecznego dla ludzi i środowiska od padu, z tytułu obecności w tymże
niebezpiecznych substancji, mieszanin oraz części składowych. Z drugiej strony zużyty sprzęt to cenny
materiał, z którego można odzyskać surowce takie jak miedź, cyna, szkło, żelazo itp.
Użytkownik pompy zgodnie z przepisami o ochronie środowiska zobowiązany jest do prowadzenia prawidłowej
gospodarki odpadami zgodnie z przepisami krajowymi. Nie wyrzucaj urządzeń razem z odpadami domowymi.
Przekaż niepotrzebne urządzenie, jego akcesoria i opakowanie do zgodnej z przepisami o ochronie
środowiska n aturalnego utylizacji. Oddaj je w punkcie recyklingu – użyte w produkcji elementy z tworz yw
sztucznych i metalu można posegregować i poddać selektywnej utylizacji. Informacje o dostępnym systemie
zbierania zużytego sprzętu elektry cznego i elektronicznego można znaleźć u sprzedawcy oraz w urzędzie
miasta/gminy.
Page 16
16
Pamiętaj, że odpowiednie postepowanie ze zużytym sprzętem zapobiega negatywnym konsekwencjom dla
środowiska naturalnego i zdrowia ludzkiego!
W przypadku pytań zwróć się o poradę do Centrum Serwisowego producenta.
Pamiętaj, że producent bezpłatnie przeprowadza utylizację przesłanych do niego uszkodzonych i zużytych
swoich urządzeń.
Page 17
17
11. RYSUNEK ZŁOŻENIOWY NR 1
Loading...
