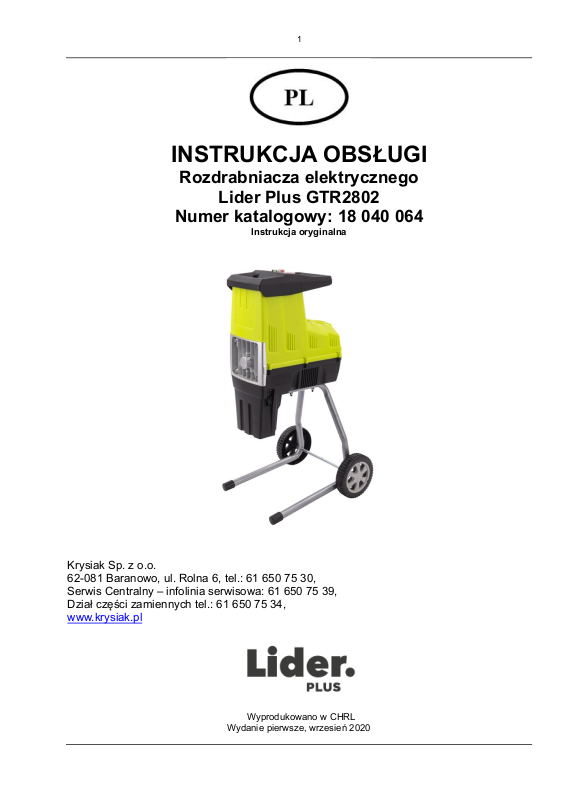

Page 1
1
INSTRUKCJA OBSŁUGI
Rozdrabniacza elektrycznego
Lider Plus GTR2802
Numer katalogowy: 18 040 064
Instrukcja oryginalna
Krysiak Sp. z o.o.
62-081 Baranowo, ul. Rolna 6, tel.: 61 650 75 30,
Serwis Centralny – infolinia serwisowa: 61 650 75 39,
Dział części zamiennych tel.: 61 650 75 34,
www.krysiak.pl
Wyprodukowano w CHRL
Wydanie pierwsze, wrzesień 2020
Page 2
2
Page 3
3
DEKLARACJA ZGODNOŚCI WE
Zgodnie z Rozporządzeniem Ministra Gospodarki z dnia 21 października 2008r. w sprawie zasadniczych
wymagań dla maszyn (Dz. U. Nr 199, poz. 1228) i Dyrektywą 2006/42/WE Parlamentu Europejskiego i Rady
Krysiak Sp. z o.o.
ul. Rolna 6
62-081 Baranowo
Osoba odpowiedzialna za przygotowanie dokumentacji technicznej maszyny na terenie UE:
Andrzej Krysiak, Rolna 6, 62-081, Baranowo
deklaruje z pełną odpowiedzialnością, że:
Maszyna:
Rozdrabniacz elektryczny Lider Plus GTR2802
Model：
GY6711
Numery seryjne:
2020015210001-2020015219999
Rok produkcji:
2020
Funkcja:
rozdrabnianie włóknistych i drewnianych odpadów ogrodowych
w warunkach przydomowych
do której odnosi się niniejsza deklaracja, spełnia wymagania dyrektyw:
2006/42/EC – Dyrektywa Parlamentu Europejskiego i Rady z dnia 17 maja 2006r. w sprawie maszyn
2014/30/EU – Dyrektywa kompatybilności elektromagnetycznej
2000/14/EC + 2005/88/EC – Dyrektywa hałasowa
2011/65/EU i 2015/863EU – Dyrektywa ROHS
Do oceny zgodności zastosowano następujące normy zharmonizowane:
EN 55014-1:2006/A2:2011, EN 55014-2:2015
EN 61000-3-2:2014, EN 61000-3-11:2000
EN 60335-1:2012/A11:2014
EN 50434:2014, EN 62233:2008
EN 62321-1:2013, EN 62321-2:2014, EN 62321-3-1:2014, EN 62321-5:2014, EN 62321-6:2015,
EN 62321-7-1:2015, EN 62321-7-2:2017, 62321-8:2017
Ponadto potwierdzono, zgodnie z dyrektywą w sprawie emisji hałasu 2000/14/EC + 2005/88/EC
Zmierzony poziom mocy akustycznej: 92,4 dB(A) k=2,45 dB(A)
Gwarantowany poziom mocy akustycznej: 92 dB(A)
Zmierzony poziom ciśnienia akustycznego: 70,3 dB(A) k=3 dB(A)
Zastosowana procedura oceny zgodności odpowiada załącznikowi V dyrektywy 2000/14/EC.
Niniejsza deklaracja zgodności WE traci swoją ważność, jeżeli maszyna zostanie zmieniona lub
przebudowana bez zgody producenta.
Integralnym elementem maszyny jest instrukcja obsługi.
16/09/2020, Baranowo
Data i miejsce wystawienia
Imię, nazwisko oraz podpis osoby upoważnionej
do sporządzenia deklaracji zgodności
Jednostka notyfikująca:
TÜV SÜD Product Service GmbH; Ridlerstraße 65; 80339; MÜNCHEN; Germany; NB0123
Page 4
4
Page 5
5
Przeczytaj uważnie niniejszą instrukcję przed rozpoczęciem eksploatacji rozdrabniacza. Zawarte są tu
ważne informacje dotyczące zasad właściwego montażu, sposobu pracy i konserwacji urządzenia,
bezpiecznych dla użytkownika. Przechowuj instrukcję w bezpiecznym miejscu, aby w razie potrzeby móc do
niej wrócić lub przekazać ją kolejnym użytkownikom wraz z urządzeniem.
Uwaga!
Zwracaj szczególną uwagę na rozdziały, które zawierają sygnały ostrzegawcze i uwagi.
Spis treści
Spis treści ...................................................................................................................................5
1. Zawartość opakowania ..........................................................................................................6
2. Przeznaczenie .......................................................................................................................6
3. Opis ogólny ............................................................................................................................6
3.1 Opis działania ...................................................................................................................6
3.2 Elementy rozdrabniacza ...................................................................................................7
3.3 Dane techniczne ...............................................................................................................8
4. Podstawowe zalecenia bezpieczeństwa ...............................................................................8
4.1 Symbole dotyczące urządzenia .......................................................................................8
4.2 Symbole w instrukcji obsługi ......................................................................................... 10
4.3 Ogólne wskazówki bezpieczeństwa .............................................................................. 10
4.4 Dodatkowe wskazówki bezpieczeństwa ......................................................................... 11
5. Montaż ................................................................................................................................ 13
5.1 Montaż podstawy rozdrabniacza ................................................................................... 14
5.1.1 Montaż podpórek .................................................................................................... 14
5.1.2 Montaż kółek ........................................................................................................... 14
5.2 Zakładanie worka na ścinki ........................................................................................... 16
6. Praca z urządzeniem .......................................................................................................... 16
6.1 Bezpieczeństwo podczas pracy z urządzeniem ........................................................... 16
6.2 Regulacja przed uruchomieniem ................................................................................... 18
6.3 Włączanie i wyłączanie ................................................................................................. 18
6.4 Używanie popychacza................................................................................................... 19
7. Konserwacja, wymiana noży, przechowywanie i zamawianie części zamiennych ............ 20
7.1 Czyszczenie i konserwacja ........................................................................................... 20
7.2 Wymiana noża lub płytki dociskowej ............................................................................. 20
7.3 Przechowywanie ........................................................................................................... 21
7.4 Przygotowanie do transportu ........................................................................................ 21
7.5 Zamawianie części ........................................................................................................ 21
8. Gwarancja .......................................................................................................................... 22
9. Najpopularniejsze usterki ................................................................................................... 22
10. Usuwanie odpadów i recycling ........................................................................................... 22
11. Ryzyko resztkowe .............................................................................................................. 23
RYSUNEK ZŁOŻENIOWY NR 1 ............................................................................................. 24
Page 6
6
1. Zawartość opakowania
Ostrożnie otwórz opakowanie i wyciągnij z niego wszystkie elementy rozdrabniacza. Komplet powinien
zawierać następujące elementy:
- korpus rozdrabniacza
- kółko - 2szt.
- kołpak - 2szt.
- tulejka osi - 2szt.
- podkładka - 2szt.
- śruba do kół - 2szt.
- oś kół
- stelaż podporowy
- popychacz
- worek na ścinki
- klucz imbusowy
- klucz oczkowy
- instrukcja obsługi
- karta gwarancyjna
2. Przeznaczenie
Urządzenie jest przeznaczone do rozdrabniania włóknistych lub drewnianych odpadów ogrodowych,
takich jak ścinki z żywopłotów i drzew, gałązki, kora czy szyszki. Urządzenie jest przeznaczone do wykonywania
prac przydomowych.
Każde inne jego wykorzystanie jest sprzeczne z przeznaczeniem i może stanowić poważne zagrożenie dla
użytkownika, a także prowadzić do uszkodzenia urządzenia.
Rozdrabniacz nie jest przeznaczony do użytkowania przez dzieci oraz osoby dorosłe znajdujące się pod
wpływem alkoholu, środków odurzających lub leków ograniczających możliwość obsługiwania maszyn.
Urządzenie może obsługiwać wyłącznie osoba dorosła, która zapoznała się z niniejszą instrukcją i jest
świadoma ryzyka zranień i uszkodzeń, jakie mogą wystąpić w wyniku nieprzestrzegania zasad w niej zawartych.
Producent nie ponosi odpowiedzialności za szkody zaistniałe w wyniku użycia urządzenia niezgodnego z
przeznaczeniem oraz jego nieprawidłowej obsługi. Za wszelkie wypadki lub szkody poniesione przez innych
ludzi na zdrowiu lub mieniu odpowiada wyłącznie właściciel urządzenia i/lub osoba ją obsługująca.
Rozdrabniacz nie jest przystosowany do użytku komercyjnego. Umowa gwarancyjna nie obowiązuje w
przypadku, gdy urządzenie było stosowane w zakładach rzemieślniczych, przemysłowych lub do innej
działalności zarobkowej.
Rozdrabniacza nie wolno napełniać kamieniami, szkłem, kośćmi, tworzywami sztucznymi czy
resztkami tekstyliów.
3. Opis ogólny
3.1 Opis działania
Rozdrabniacz ogrodowy posiada silnik elektryczny dużej mocy z dodatkowymi elementami zabezpieczającymi
w postaci hamulca, zabezpieczenia przeciążeniowego i blokady ponownego rozruchu. Mechanizm frezowy
zapewnia automatyczne wciąganie materiału. Wytrzymały stelaż jezdny wyposażony w koła zapewnia
stabilność i mobilność urządzenia.
Page 7
7
3.2 Elementy rozdrabniacza
Rys. 1
1. Lej wrzutowy
2. Uchwyt
3. Obudowa rozdrabniacza
4. Osłona tylna
5. Stelaż
6. Koło transportowe
7. Kołpak
8. Stopy (podpórki)
9. Wyłącznik przeciążeniowy
10. Włącznik
11. Wyłącznik
12. Przełącznik biegu przód-tył
13. Pokrętło regulacji płytki docisku noża frezowego
14. Wbudowane gniazdo do podłączenia przewodu zasilającego
15. Worek na ścinki
16. Popychacz
Przed złożeniem rozdrabniacza zapoznaj się z Rys. 1 przedstawiającym elementy urządzenia.
Page 8
8
3.3 Dane techniczne
Model / nr katalogowy
GTR 2802/18 040 064
Moc znamionowa
2800 W (P40)
Napięcie sieciowe
230V-240V~ 50Hz
Klasa ochrony
II IP4
Obroty bez obciążenia
60 obr./min
Max. średnica rozdrabnianej gałęzi
φ44 (mm)
Poziom ciśnienia akustycznego
70,3 dB(A) k=3 dB(A)
Gwarantowany poziom mocy akustycznej Lwa
92 dB(A)
Zmierzony poziom mocy akustycznej
92,4 dB(A) k=2,45dB(A)
Waga
17 (kg)
Wartości emisji drgań mogą być rozbieżne z podaną i różne podczas pracy rozdrabniacza, w zależności
od sposobu jego użycia. Środki ostrożności mające na celu ochronę użytkownika, powinny opierać się na ocenie
ekspozycji w konkretnych, rzeczywistych warunkach pracy (należy wziąć pod uwagę wszystkie składowe cyklu
pracy, czyli zarówno czas pracy, jak czas, w którym urządzenie pozostaje wyłączone oraz pracuje bez
obciążenia).
Wartości hałasu i drgań zostały określone zgodnie z normami i przepisami określonymi w deklaracji zgodności.
Podana wartość emisji drgań została zmierzona metodą znormalizowaną i może być użyta do porównania
urządzenia z innymi urządzeniami elektrycznymi oraz do szacunkowej oceny stopnia ekspozycji użytkownika
na drgania.
*Producent zastrzega sobie prawo do zmian poprawiających funkcjonalność i bezpieczeństwo urządzenia, które
niekoniecznie są odzwierciedlone na rysunkach i w opisach niniejszej instrukcji.
4. Podstawowe zalecenia bezpieczeństwa
Zawarte są tu podstawowe zasady bezpieczeństwa, konieczne do zachowania podczas pracy urządzenia.
Urządzenie jest zaopatrzone w naklejki ostrzegawcze i informacje w postaci piktogramów – umownych znaków
ostrzegawczych, które mają przypominać o bezpieczeństwie użytkowania i obsługi. Naklejki te należy
utrzymywać w czystości i nie wolno ich odklejać. W przypadku uszkodzenia, zabrudzenia czy utraty czytelności
należy dokupić je u importera i ponownie umieścić na maszynie.
Znaki bezpieczeństwa oraz napis ostrzegawczy jest umieszczony na obudowie rozdrabniarki.
4.1 Symbole dotyczące urządzenia
Dbaj o to, aby były czytelne: (nie wszystkie są na urządzeniu)
OSTRZEŻENIE
Przeczytaj uważnie instrukcję obsługi przed uruchomieniem rozdrabniacza by zapoznać
się z elementami sterującymi i prawidłową obsługą sprzętu.
OSTRZEŻENIE!
Osoby postronne (szczególnie dzieci) i zwierzęta domowe powinny znajdować się
w bezpiecznej odległości od maszyny.
Ryzyko zranienia - niebezpieczeństwo wyrzutu obcych przedmiotów z kanału
wyrzutowego.
Page 9
9
OSTRZEŻENIE!
Niebezpieczeństwo zranienia palców lub dłoni przez mechanizm rozdrabniający. Podczas
pracy maszyny trzymaj ręce, stopy, włosy i ubranie z dala od otworów i rotujących części
rozdrabniacza.
Nie wkładaj rąk do leja wrzutowego ani kanału wyrzutowego. Nie otwieraj i nie
zdejmuj osłon bezpieczeństwa, jeśli silnik jest w ruchu.
UWAGA!
Przed serwisowaniem bądź naprawą wyciągnij wtyczkę z gniazdka.
OSTRZEŻENIE!
Niebezpieczeństwo zranienia przez mechanizm rozdrabniający.
Nie dotykaj elementów maszyny przed zatrzymaniem jej wszystkich zespołów.
Element rozdrabniający będzie się obracał jeszcze przez kilka sekund po wyłączeniu
silnika.
Nie narażaj urządzenia na działanie wilgoci ani nie pracuj w deszczu.
Niebezpieczeństwo zranienia!
OSTRZEŻENIE!
Zakładaj odpowiednie środki ochrony osobistej.
Zakładaj ochronniki słuchu i okulary ochronne.
Pracuj w rękawicach ochronnych oraz w obuwiu roboczym z przeciwpoślizgową
podeszwą.
Regulacja docisku noża.
Gwarantowany poziom mocy akustycznej.
Produkt odpowiada standardom bezpieczeństwa.
Nie wyrzucaj urządzenia razem ze śmieciami domowymi.
Przekaż niepotrzebne urządzenie, jego akcesoria i opakowanie do utylizacji zgodnej
z przepisami o ochronie środowiska (do punktów recyklingu).
Druga klasa izolacji – produkt nie musi być uziemiony.
Page 10
10
4.2 Symbole w instrukcji obsługi
UWAGA! Ostrzeżenie - symbol niebezpieczeństwa z informacjami na temat ochrony osób i mienia.
WSKAZÓWKA ułatwiająca posługiwanie się urządzeniem.
4.3 Ogólne wskazówki bezpieczeństwa
Rozdrabniacz elektryczny w czasie pracy wytwarza pole elektromagnetyczne. Pole to może
w określonych warunkach wpływać na wszelkie implanty medyczne. Aby zmniejszyć niebezpieczeństwo
poważnych lub śmiertelnych obrażeń, zalecamy osobom posiadającym implanty konsultację z lekarzem
i producentem implantu przed rozpoczęciem obsługiwania urządzenia.
Zaznajom się z wszystkimi ostrzeżeniami, wskazówkami, ilustracjami i przepisami
dostarczonymi z tym urządzeniem. Nieprzestrzeganie poniższych wskazówek może spowodować
porażenie prądem, pożar i/lub ciężkie obrażenia ciała.
Przechowuj wszystkie przepisy i wskazówki bezpieczeństwa dla dalszego zastosowania.
Użyte w poniższym tekście pojęcie „urządzenie elektryczne“ odnosi się do urządzenia zasilanego energią
elektryczną z sieci (z przewodem zasilającym).
1. Bezpieczeństwo miejsca pracy
a) Stanowisko pracy utrzymuj w czystości i dobrze oświetlone. Nieporządek w miejscu pracy lub
nieoświetlona przestrzeń robocza mogą być przyczyną wypadków.
b) Nie pracuj w otoczeniu zagrożonym wybuchem, w którym znajdują się np. łatwopalne ciecze,
gazy lub pyły. Podczas pracy urządzeniem elektrycznym wytwarzają się iskry, które mogą spowodować
zapłon (z pyłu albo oparów).
c) Podczas użytkowania urządzenia zwrócić uwagę na to, aby dzieci i inne osoby postronne
znajdowały się w bezpiecznej odległości. Odwrócenie uwagi może spowodować utratę kontroli nad
urządzeniem elektrycznym.
2. Bezpieczeństwo elektryczne
a) Wtyczka urządzenia elektrycznego musi pasować do gniazda. Nie modyfikuj wtyczki w jakikolwiek
sposób. Nie używaj wtyków adapterowych w przypadku urządzeń elektrycznych z uziemieniem
ochronnym. Niezmienione wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem.
b) Unikaj kontaktu z uziemionymi powierzchniami jak rury, grzejniki, piece i lodówki. Ryzyko porażenia
prądem jest większe, gdy ciało użytkownika jest uziemione.
c) Zabezpiecz urządzenie elektryczne przed deszczem i wilgocią. Przedostanie się wody do urządzenia
elektrycznego podwyższa ryzyko porażenia prądem.
d) Nigdy nie używaj przewodu do innych czynności. Nigdy nie noś urządzenia elektrycznego,
trzymając je za przewód; ani nie używaj przewodu do zawieszenia urządzenia; nie wyciągaj wtyczki
z gniazdka ciągnąc za przewód. Chroń przewód przed wysokimi temperaturami, trzymaj z dala od
oleju, ostrych krawędzi lub ruchomych części urządzenia. Uszkodzone lub splątane przewody
zwiększają ryzyko porażenia prądem.
e) W przypadku pracy urządzeniem elektrycznym pod gołym niebem, używaj przewodu
przedłużającego, dostosowanego również do zastosowań zewnętrznych. Użycie właściwego
przedłużacza (dostosowanego do pracy na zewnątrz) zmniejsza ryzyko porażenia prądem.
3. Bezpieczeństwo osób
a) Podczas pracy zachowaj ostrożność, każdą czynność wykonuj uważnie i z rozwagą. Nie używaj
urządzenia elektrycznego, gdy jesteś zmęczony lub pod wpływem narkotyków, alkoholu lub
lekarstw. Moment nieuwagi przy użyciu urządzenia elektrycznego może stać się przyczyną poważnych
urazów ciała.
Page 11
11
b) Noś osobiste wyposażenie ochronne. Zawsze noś okulary ochronne. Noszenie osobistego
wyposażenia ochronnego tj. rękawic ochronnych, obuwia z podeszwami przeciwpoślizgowymi czy maski
przeciwpyłowej, kasku ochronnego lub środków ochrony słuchu (w zależności od rodzaju i zastosowania
urządzenia elektrycznego) – zmniejsza ryzyko obrażeń ciała.
c) Unikaj niezamierzonego uruchomienia urządzenia elektrycznego. Przed włożeniem wtyczki do
źródła zasilania a także przed podniesieniem lub przeniesieniem urządzenia elektrycznego, upewnij
się, że urządzenia elektryczne jest wyłączone (wyłącznik w pozycji „WYŁ/ O”). Trzymanie palca na
wyłączniku podczas przenoszenia urządzenia elektrycznego lub podłączenie do prądu włączonego
urządzenia elektrycznego (wyłącznik w pozycji „WŁ/I”), może stać się przyczyną wypadków.
d) Przed włączeniem urządzenia elektrycznego, usuń narzędzia nastawcze lub klucze. Narzędzie lub
klucz, znajdujący się w ruchomych częściach urządzenia elektrycznego mogą doprowadzić do obrażeń
ciała.
e) Unikaj nienaturalnych pozycji przy pracy. Dbaj o stabilną pozycję i zachowuj równowagę przez cały
czas pracy. To umożliwia lepszą kontrolę urządzenia elektrycznego w nieprzewidzianych sytuacjach.
f) Noś odpowiednie ubranie. Nie noś luźnego ubrania ani biżuterii. Włosy, ubranie i rękawice trzymaj
z daleka od ruchomych części. Luźne ubranie, biżuteria lub długie włosy mogą zostać wciągnięte przez
ruchome części.
g) Nie pozwól, aby znajomość uzyskana dzięki częstemu korzystaniu z urządzenia elektrycznego
pozwoliła Ci na ignorowanie zasad bezpieczeństwa urządzenia elektrycznego. Bezwzględne działanie
może spowodować poważne obrażenia w ciągu jednej sekundy.
4. Prawidłowa obsługa i eksploatacja urządzeń elektrycznych
a) Nie przeciążaj urządzenia elektrycznego. Do pracy używaj urządzenia elektrycznego, które jest do
tego przewidziane. Odpowiednio dobranym urządzeniem elektrycznym pracuje się w danym zakresie
mocy lepiej i bezpieczniej.
b) Nie używaj urządzenia elektrycznego, którego włącznik/wyłącznik jest uszkodzony. Urządzenie
elektryczne, którego nie można włączyć lub wyłączyć jest niebezpieczne i musi zostać naprawione.
c) Przed regulacją urządzenia elektrycznego, wymianą osprzętu lub po zaprzestaniu pracy
urządzeniem elektrycznym, wyciągnij wtyczkę z gniazda zasilania. Ten środek ostrożności zapobiega
niezamierzonemu włączeniu urządzenia elektrycznego.
d) Przechowuj urządzenie elektryczne w miejscu niedostępnym dla dzieci. Nie udostępniaj urządzenia
elektrycznego osobom, które go nie znają lub nie zaznajomiły się z niniejszymi przepisami.
Urządzenia elektryczne używane przez niedoświadczone osoby są niebezpieczne.
e) Starannie konserwuj urządzenie elektryczne i jego akcesoria. Sprawdzaj czy ruchome części
urządzenia elektrycznego prawidłowo funkcjonują i nie są zablokowane, czy części nie są połamane,
poluzowane lub inaczej uszkodzone i czy prawidłowe działanie urządzenia elektrycznego nie jest
zakłócone. Przed użyciem urządzenia zleć naprawę uszkodzonych części. Przyczyną wielu wypadków
są źle konserwowane urządzenia elektryczne.
f) Elementy tnące urządzenia elektrycznego muszą być zawsze ostre i czyste. Starannie pielęgnowane
elementy tnące z ostrymi ostrzami rzadziej się blokują i są łatwiejsze w użytkowaniu.
g) Używaj urządzenia elektrycznego, akcesoriów, oprzyrządowania itd. tylko zgodnie z tymi
wskazówkami. Zwracaj przy tym uwagę na warunki pracy i uwzględniaj rodzaj wykonywanej pracy.
Używanie urządzeń elektrycznych do celów niezgodnych z ich przeznaczeniem może prowadzić do
niebezpiecznych sytuacji.
h) Dbaj o to, by uchwyty i inne obszary służące do chwytania były suche, czyste i nie były
zanieczyszczone olejem ani smarem. Tłuste, zabrudzone olejem uchwyty są śliskie i prowadzą do utraty
kontroli nad urządzeniem.
5. Serwis
Naprawę urządzenia elektrycznego zlecaj jedynie wykwalifikowanemu fachowcowi i przy użyciu
oryginalnych części zamiennych. To gwarantuje, że bezpieczeństwo urządzenia zostanie zachowane.
4.4 Dodatkowe wskazówki bezpieczeństwa
1. Wskazówki bezpieczeństwa dotyczące pracy narzędziem tnącym
Page 12
12
• Urządzenie nie jest przeznaczone do używania przez osoby (włącznie z dziećmi) o ograniczonych
zdolnościach umysłowych, fizycznych lub osoby nie posiadające odpowiedniej wiedzy i/lub
doświadczenia, chyba że będą pracować pod nadzorem odpowiedzialnej za ich bezpieczeństwo osoby
lub otrzymają od niej wskazówki, jak powinno być używane urządzenie.
• Nie używaj rozdrabniacza do innych celów niż do rozdrabniania włóknistych lub drewnianych odpadów
ogrodowych, takich jak ścinki z żywopłotów i drzew, gałązki, kora czy szyszki.
• Noś okulary ochronne podczas pracy, również w czasie regulacji czy naprawy rozdrabniacza. Używaj
rękawic ochronnych (w miarę możliwości ze skóry).
• Przed uruchomieniem maszyny upewnij się, że lej wrzutowy jest pusty.
• Głowa i całe ciało muszą znajdować się w bezpiecznej odległości od otworu wrzutowego.
• Podczas pracy nie wkładaj rąk do leja wrzutowego, do kanału wyrzutowego ani blisko rotujących części.
• Zatrzymaj urządzenie, jeśli ktoś pojawi się w obrębie obszaru pracy.
• Pamiętaj, że to użytkownik i/lub właściciel ponoszą odpowiedzialność za wypadki i urazy innych osób
oraz ich mienia.
• Sprawdź rozdrabniany materiał przed rozpoczęciem pracy. Usuń wszelkie szkło, kamienie, druty oraz
inne ciała obce, które mogą zakłócić pracę urządzenia lub zostać wyrzucone przez urządzenie.
• Przed każdym użyciem przeprowadź kontrolę wzrokową urządzenia. Nie uruchamiaj urządzenia, jeśli
jest uszkodzone lub brak w nim elementów czy części urządzenia tnącego albo gdy wkręty są zużyte,
uszkodzone lub niedokręcone.
• Nie używaj maszyny bez zamontowanego leja wrzutowego!
• Przestrzegaj przepisów dotyczących ochrony przed hałasem i przepisów lokalnych. Możliwość
eksploatacji urządzenia w określone dni (np. w niedziele i święta), w określonych porach dnia (w porze
obiadowej, w czasie ciszy nocnej) oraz w określonych obszarach (np. kurortach lub klinikach) jest
ograniczona.
• Nie używaj urządzenia w deszczu, przy złej pogodzie, w wilgotnym otoczeniu, nie rozdrabniaj mokrego
materiału.
• Pracuj wyłącznie w świetle dziennym lub przy bardzo dobrym sztucznym oświetleniu.
• Nigdy nie zostawiaj urządzenia w miejscu pracy bez nadzoru. Podczas przerw w pracy pozostaw
urządzenie w taki sposób, aby nie stanowiło zagrożenie dla nikogo.
• Włączaj i wyłączaj silnik zgodnie z zasadami podanymi w niniejszej instrukcji i tylko stojąc w bezpiecznej
odległości od listwy nożowej.
• Przenoś urządzenie wyłącznie chodząc, nie biegaj z urządzeniem.
• Nie pracuj w pobliżu palnych cieczy i gazów - niebezpieczeństwo pożaru lub wybuchu.
• Zachowuj zawsze stabilną pozycję ciała – stój w lekkim rozkroku, utrzymuj równowagę i używaj
maszyny, stojąc na stabilnym, pewnym i równym podłożu. Nie pochylaj się do przodu przy wrzucaniu
materiału. Nigdy nie stój wyżej niż urządzenie. Śliskie podłoże, ukryte w nim dziury lub niestabilna
pozycja mogą spowodować utratę równowagi lub kontroli nad urządzeniem zwłaszcza
w nieoczekiwanej sytuacji.
• Nigdy nie próbuj zatrzymywać elementu tnącego (noży) ręką! Kontakt z nożami może spowodować
obrażenia.
• Nie uruchamiaj urządzenia, gdy jest ono obrócone lub gdy nie znajduje się w pozycji roboczej.
• Silnik nagrzewa się podczas pracy i może spowodować poparzenia - nie dotykaj go.
• Po wyłączeniu urządzenia noże poruszają się jeszcze przez kilka sekund. Ręce i nogi trzymaj z
daleka od urządzenia.
• Usuwaj resztki rozdrabnianego materiału tylko przy wyłączonym urządzeniu.
• Nie próbuj uwolnić zablokowanych/ zakleszczonych noży, zanim nie wyłączysz urządzenia.
• Jeśli urządzenie zacznie wibrować w odmienny, nieprawidłowy sposób, zatrzymaj silnik i szybko
poszukaj przyczyny. Wibracje są ostrzeżeniem przed problemem.
• Zawsze wyłącz urządzenie ze źródła zasilania:
- gdy oddalasz się od urządzenia elektrycznego;
- jeżeli urządzenie jest nieużywane;
- przed czyszczeniem;
- przed sprawdzaniem i przechowywaniem;
- przystępujesz do usuwania blokady z noży;
- przewód sieciowy jest uszkodzony, poplątany;
- jeżeli w trakcie pracy urządzenie natrafia na ciało obce lub pojawiają się anormalne wibracje. W takim
przypadku sprawdź urządzenie pod kątem uszkodzeń lub ewentualnie napraw - oddaj do
autoryzowanego serwisu.
• Jeśli mechanizm tnący uderzy w jakiś obcy obiekt lub maszyna zacznie wydawać dziwne odgłosy, czy
wibrować - wyłącz zasilanie i pozwól, by urządzenie się zatrzymało. Odłącz przewód od zasilania
elektrycznego i postępuj w następujący sposób:
Page 13
13
- sprawdź uszkodzenie;
- sprawdź i dokręć wszystkie luźne elementy maszyny;
- wymień lub napraw uszkodzone części.
• Jeżeli wlot lub wyrzut maszyny jest zapchany, wyłącz silnik i wyjmij wtyczkę z gniazdka sieciowego
przed usunięciem resztek materiału z otworu wlotowego lub kanału wyrzutowego.
• Podczas pracy urządzeniem emitowane są pyły drzewne, które mogą stanowić zagrożenie dla zdrowia
(zwłaszcza u alergików).
• Jeśli powstanie sytuacja nieopisana w tym podręczniku zwróć się o pomoc na infolinię serwisową
producenta.
2. Bezpieczeństwo elektryczne
• Zwróć uwagę na to, aby napięcie sieciowe było zgodne z danymi znajdującymi się na tabliczce
znamionowej.
• W miarę możliwości urządzenie podłączaj jedynie do gniazda sieciowego z wyłącznikiem ochronnym
prądowym (wyłącznikiem FI) o prądzie wyzwalającym nie przekraczającym 30mA.
• Wtyczka urządzenia elektrycznego powinna pasować do gniazda. Nie można jej w żaden sposób
modyfikować.
• Stosuj tylko i wyłącznie dopuszczone przewody sieciowe, przeznaczone do stosowania na zewnątrz,
których długość wynosi maksymalnie 50 m. Przekrój poprzeczny żyły przewodu sieciowego musi
wynosić przynajmniej 1,5 mm2. Przed użyciem zawsze całkowicie rozwiń bęben kablowy oraz sprawdź
przewód pod względem uszkodzeń.
• Utrzymuj przewód sieciowy w taki sposób, aby podczas pracy nie został pochwycony przez gałęzie
i podobne przedmioty, ani przypadkowo przecięty. Trzymaj przewód zasilający z dala od elementów
tnących rozdrabniacza. Mogą one uszkodzić kabel jak również prowadzić do porażenia elektrycznego!
• Jeżeli przewód sieciowy jest uszkodzony, nie dotykaj go. Natychmiast wyłącz urządzenie i wyciągnij
wtyczkę sieciową z gniazdka wtykowego. Nie podłączaj go ponownie. Uszkodzony przewód musi
zostać wymieniony przed ponownym podjęciem pracy przez wykwalifikowaną osobę lub serwis
(www.krysiak.pl).
3. Bezpieczna konserwacja, przechowywanie i transport
Przed serwisowaniem, kontrolą lub przechowywaniem urządzenia, bądź też wymianą części zamiennych
wyłącz urządzenie i odłącz od źródła zasilania. Upewnij się, że wszystkie rotujące części całkowicie się
zatrzymały. Niech maszyna ostygnie, zanim zaczniesz ją sprawdzać, czy regulować. Zawsze powinna
ostygnąć przed przechowywaniem.
• Nie podejmuj samodzielnych prób naprawiania urządzenia, o ile nie posiadasz właściwego
przygotowania zawodowego w tym zakresie. Wszystkie prace, które nie są podane w tej instrukcji,
powinien przeprowadzić autoryzowany serwis upoważniony przez dealera.
• Pracując przy nożach, zakładaj zawsze rękawice ochronne.
• Nie transportuj urządzenia i nie przechylaj go przy włączonym silniku. Przenoś rozdrabniacz tylko za
uchwyt i przy nieruchomym elemencie tnącym. Staranne obchodzenie się z urządzeniem zmniejsza
niebezpieczeństwo zranienia przez noże.
• Dbaj o urządzenie. Utrzymuj je tak, aby zawsze było czyste, co umożliwia łatwiejsze i bezpieczniejsze
wykonywanie pracy. Uważaj, by otwory wentylacyjne na obudowie silnika nie były zatkane. Przestrzegaj
instrukcji konserwacyjnych.
• Zużyte noże regularnie sprawdzaj i obracaj/ wymieniaj. Tępe noże powodują przeciążenie maszyny.
Wywołane w ten sposób szkody nie podlegają gwarancji.
• Ze względów bezpieczeństwa zużyte i uszkodzone części bezzwłocznie wymieniaj. Zachowaj
szczególną ostrożność przy obsłudze noży.
• Używaj wyłącznie oryginalnych części zamiennych i części wyposażenia, które zostały dostarczone
i/lub są zalecone przez producenta. Użycie innych części zamiennych prowadzi do utraty roszczeń z
tytułu gwarancji.
• Wyłączaj urządzenie dopiero po całkowitym opróżnieniu leja wrzutowego, w przeciwnym razie
urządzenie może się zablokować, co może uniemożliwić jego ponowne uruchomienie.
Twoja odpowiedzialność: Ogranicz użytkowanie tego urządzenia do osób, które przeczytały,
zrozumiały i będą się stosować do ostrzeżeń i zaleceń zawartych w tej instrukcji.
5. Montaż
Page 14
14
5.1 Montaż podstawy rozdrabniacza

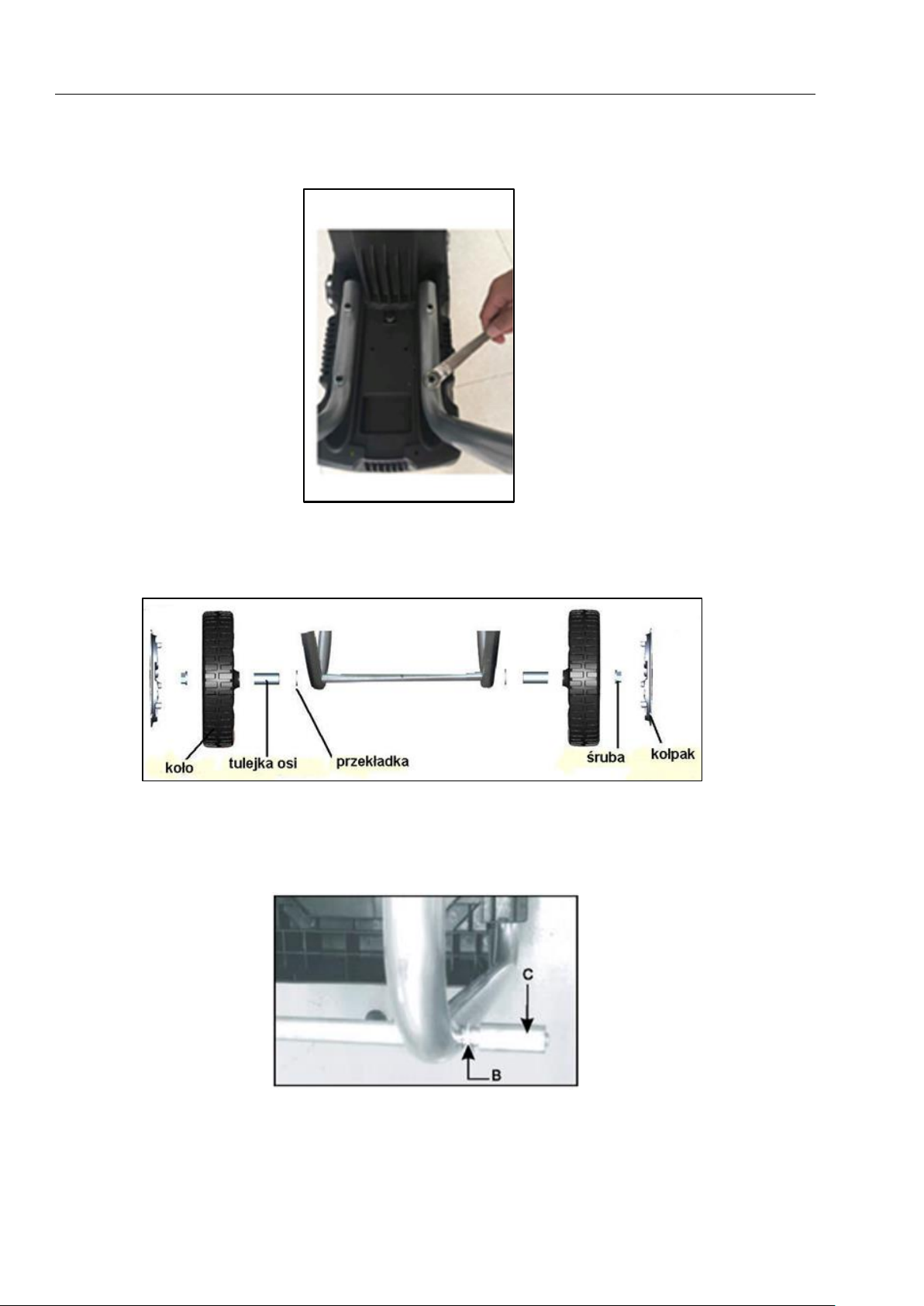

5.1.1 Montaż podpórek
1. Postaw maszynę do góry nogami, przyłóż podpórki w odpowiednią pozycję (Rys. 2), następnie przymocuj
podpórki 4 śrubami (użyj klucza oczkowego) do korpusu.
Rys. 2
5.1.2 Montaż kółek
Zamocuj kółka wg schematu na Rys. 3. Upewnij się, że nakrętka nie jest zbyt mocno dokręcona.
Rys. 3
W tym celu:
1. Umieść oś w otworach między podpórkami, następnie nałóż podkładkę (Rys. 4, poz. B) oraz metalową
tulejkę (Rys. 4, poz. C).
Rys. 4
2. Nałóż kółko (Rys. 5 poz. D) i nałóż nakrętkę na oś (Rys. 5 poz. E).
Page 15
15
Rys. 5
3. Dokręć nakrętkę (Rys. 6 poz. G) kluczem oczkowym blokując jednocześnie ośkę kluczem imbusowym
(Rys. 6, poz. F).
Rys. 6
4. Nałóż kołpak na każdym z kół (Rys. 7 poz. H).
Rys. 7
Poprawnie zmontowana podstawa rozdrabniacza (Rys. 8)
Page 16
16
Rys. 8
UWAGA: Zachowaj ostrożność podczas ustawiania urządzenia na kołach, ponieważ urządzenie ma
nierównomierny rozkład ciężaru.
Ostrożność zachowuj zarówno podczas przechylania na koła jak i podczas transportu kołowego.
5.2 Zakładanie worka na ścinki
1. Ustaw prawidłowo zmontowany rozdrabniacz.
2. Nałóż worek na ścinki na haczyki znajdujące się po bokach rozdrabniacza (Rys. 9).
Rys. 9
Otwory wentylacyjne znajdujące się na korpusie urządzenia nie mogą być przykryte workiem
zbierającym czy rozdrabnianym materiałem.
Wyłącz zasilanie przed zakładaniem bądź zdejmowaniem worka na ścinki.
6. Praca z urządzeniem
6.1 Bezpieczeństwo podczas pracy z urządzeniem
1. Przed uruchomieniem przejrzyj materiały, które chcesz rozdrobnić. Usuń wszelkie przedmioty czy odpady,
które mogą zostać wyrzucone, zapchać lej lub zblokować noże. Usuń ziemię z korzeni. Obce obiekty takie
jak kamienie, szkło, metale, tkaniny czy plastik pod żadnym pozorem nie powinny się znaleźć w leju
rozdrabniacza, mogą uszkodzić noże.
2. Nie używaj maszyny bez zamontowanego leja wrzutowego!!!
3. Zawsze umiejscawiaj maszynę na twardej, płaskiej powierzchni. Podczas pracy nie przechylaj urządzenia,
ani nie przenoś.
4. Pozwól by noże osiągnęły pełną prędkość obrotową zanim zaczniesz wkładać materiał do leja.
5. Używaj maszyny tylko do rozdrabniania następujących materiałów:
Page 17
17
- gałązki i gałęzie (max. średnica 44mm);
- końcówki ścinanych krzewów;
- końcówki ścinanych żywopłotów;
- resztki roślin i innych odpadów ogrodowych;
- liście i korzenie roślin (usuń pozostałości ziemi z korzeni przed rozdrabnianiem).
6. Nie wkładaj do leja śmieci takich jak odpady kuchenne, tylko kompostuj je.
7. Wkładaj materiał do rozdrobnienia w rogu leja wrzutowego, nie jest on zbyt obszerny, ale materiał zostanie
wciągnięty przez noże do środka.
8. Nie wkładaj za dużo materiału naraz, ponieważ można zablokować lej wpustowy.
9.
Ostrzeżenie: Długie gałęzie wystające z maszyny mogą Cię uderzyć, gdy zaczną być wciągane
przez noże. Zachowaj bezpieczną odległość przy uruchamianiu.
10. Upewnij się, że rozdrobniony materiał może swobodnie wypadać z kanału wyrzutowego.
11. By uzyskać lepszy kompost można rozdrobniony materiał rozdrabniać po raz drugi.
12. Nie pozwól by rozdrabniany materiał gromadził się wokół strefy wyrzutowej ani aby zebrał się do takiego
poziomu, że zablokuje kanał wyrzutowy. Jeśli zbierze się zbyt dużo materiału to może on dojść do poziomu
noży tnących, może to uniemożliwić prawidłowe wyrzucane i może powodować odrzut materiału przez lej
wrzutowy.
13. Materiały organiczne zawierają dużą ilość wody i soki roślinne, i mogą przyklejać się do rozdrabniacza. By
temu zapobiec pozostaw materiał na parę dni by wyschnął. Duże gałęzie najlepiej jednak rozdrabniaj, gdy
są świeżo ścięte.
14. Jeśli podczas rozdrabniania nóż nagle zatrzyma się, wyłącz natychmiast rozdrabniacz i odłącz od zasilania
zanim zaczniesz szukać przyczyny zatrzymania. Usuń wszystkie pozostałości i odpady z noży i sprawdź,
czy są jakieś uszkodzenia zanim rozpoczniesz rozdrabnianie.
15. Jeśli noże zatrzymają się nagle na więcej niż 5 sekund przeciążeniowy wyłącznik bezpieczeństwa się
załączy i wyłączy maszynę. Pozwól by urządzenie ostygło przynajmniej ok. 1 minuty zanim ponownie je
uruchomisz. Najpierw wciśnij włącznik przeciążeniowy a następnie włącznik maszyny.
16. Jeśli mechanizm tnący uderzy w obcy przedmiot lub urządzenie zacznie anormalnie wibrować lub
hałasować, natychmiast wyłącz urządzenie i poczekaj aż nóż się zatrzyma. Wyciągnij wtyczkę z gniazdka
sieciowego i postępuj w następujący sposób:
a) Sprawdź uszkodzenie.
b) Wymień lub napraw uszkodzone części.
c) Sprawdź i dokręć luźne części, śruby i nakrętki.
17. Utrzymuj otwory wylotowe z silnika wolne od odpadów, kurzu i brudu, by chronić silnik przed uszkodzeniem
lub możliwym pożarem.
18. Gdy opuszczasz miejsce pracy wyłącz rozdrabniacz, odłącz od zasilania i poczekaj aż nóż całkowicie się
zatrzyma.
Page 18
18

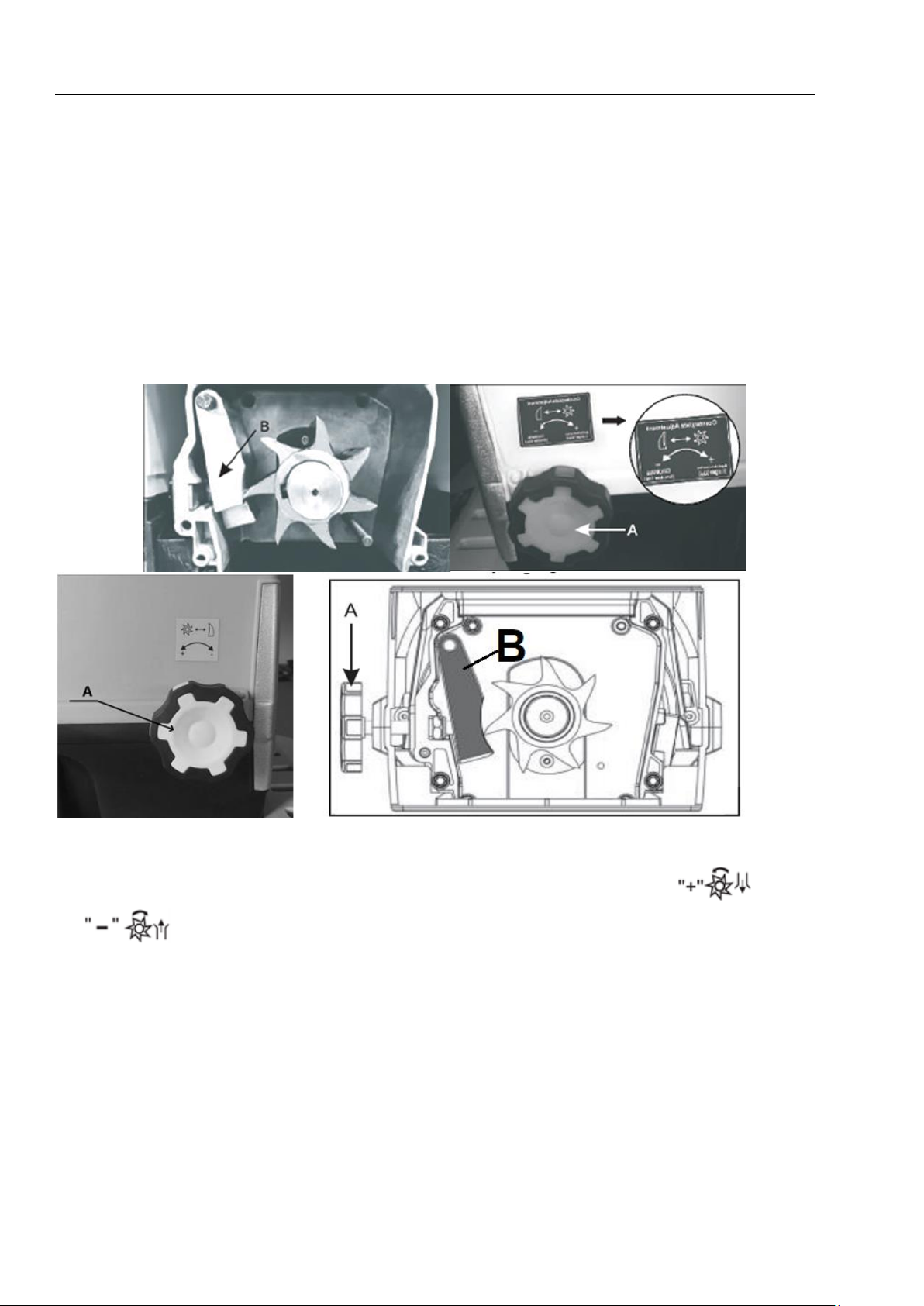

6.2 Regulacja przed uruchomieniem
Rozdrabniacz wyposażony jest w płytkę dociskową (Rys. 10, poz. B) za pośrednictwem, której reguluje się
prześwit pomiędzy elementami rozdrabniającymi.
Regulacji prześwitu dokonujemy dokręcając lub odkręcając pokrętło (Rys. 10, poz. A).
Prześwit należy wyregulować przed przystąpieniem do rozdrabniania a uzależniony jest on od rodzaju
rozdrabnianego materiału.
Aby uzyskać optymalny efekt rozdrabniania i zapobiec uszkodzeniu ostrza, należy w regularnych odstępach
regulować płytkę dociskową (Rys. 10, poz. B).
Płytę dociskową należy również wyregulować, aby wystąpiło tzw. wzajemne połączenie.
W tym celu
1. Obracaj pokrętło regulacyjne (Rys. 10, poz. A) w prawo, aż usłyszysz cichy dźwięk tarcia i drobne wióry
aluminiowe spadną z otworu wyrzutowego.
2. Dzięki temu rozdrabniane materiały powinny być całkowicie pocięte.
Rys. 10
6.3 Włączanie i wyłączanie
1. Naciśnij przełącznik biegu (Rys. 11, poz. 12) wybierając kierunek pracy przód lub tył
(wciąganie <-> wycofywanie).
2. Wciśnij włącznik (Rys. 11, poz. 10) w pozycję WŁ/ON/ I by uruchomić urządzenie.
3. Gdy wciśniesz w pozycję (Rys. 11, poz. 11) WYŁ/OFF/ O wyłączysz urządzenie.
Page 19
19
Rys. 11
Ostrzeżenie: Nie umieszczaj w leju materiałów do rozdrobnienia gdy urządzenie zostało wyłączone.
Materiały do rozdrabniania powinny być umieszczane w leju dopiero po włączeniu urządzenia.
Urządzenie wyposażone jest w wyłącznik bezpieczeństwa aby nie włączyć ponownie urządzenia gdy
doszło do uszkodzenia zasilania.
4. Jeżeli chcesz użyć biegu wstecznego (wycofywanie) załącz przycisk (Rys. 11, poz. 12) w pozycji wstecz
następnie wciśnij przycisk (Rys. 11, poz. 10) w pozycji WŁ/ON/ I. Przy pracy wstecz musisz przytrzymywać
przycisk włącznika w pozycji WŁ/ON/I.
Zabezpieczenie przeciążeniowe
Zabezpieczenie uruchomi się w następujących okolicznościach:
1. Zbyt dużo nagromadzonego rozdrobnionego materiału w mechanizmie rozdrabniającym.
2. Jeśli materiał jest większy niż zalecany, tzn. np. za grube gałęzie.
3. Przy nieprawidłowo ustawionym prześwicie co może spowodować zbyt duży opór.
Gdy wyłącznik przeciążeniowy zadziała, wyłącz rozdrabniacz i odłącz urządzenie od źródła prądu.
1. Pozostaw silnik na kilka minut do ostygnięcia.
2. Usuń odpady i pozostałości z mechanizmu rozdrabniającego.
3. Podłącz zasilanie i wciśnij wyłącznik przeciążeniowy (Rys. 11, poz. 9).
4. Naciśnij przełącznik biegu (Rys. 11, poz. 12) wybierając kierunek pracy w tył.
5. Gdy jesteś gotowy wciśnij i trzymaj przycisk (Rys. 11, poz. 10) na WŁ/ I aby usunąć z obszaru ostrzy materiał,
który mógł spowodować awaryjne wyłączenie urządzenia.
Ostrzeżenie: Zawsze noś rękawice podczas wykonywania powyższych czynności!
Rozdrabnianie zatrzyma się w ciągu ok. 5 sekund od wyłączenia zasilania.
Twoje palce nie mogą znajdować się w otworze leja.
Nie sięgaj wyżej niż urządzenie.

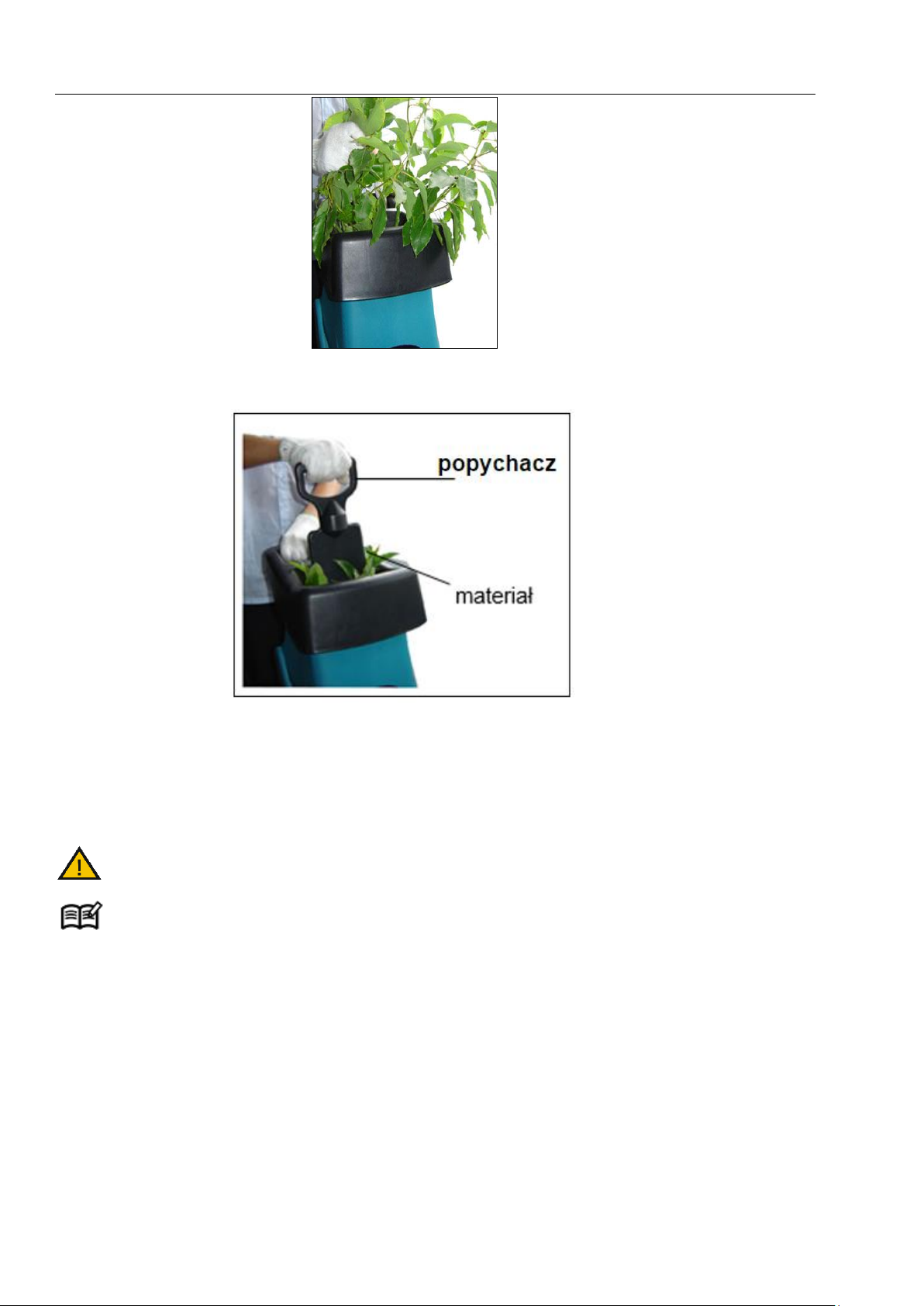

6.4 Używanie popychacza
Urządzenie jest wyposażone w popychacz, który służy by dopychać w leju mniejsze części materiału takie jak
małe gałązki, liście lub drobne odpady ogrodowe i roślinność. W tym celu:
1. Włóż materiały do leja. (Rys. 12).
Page 20
20
Rys. 12
2. Włóż popychacz w otwór leja wpychając materiał na element rozdrabniający (Rys. 13).
Rys. 13
3. Poczekaj aż materiał zostanie rozdrobniony zanim dołożysz następną porcję.
7. Konserwacja, wymiana noży, przechowywanie i zamawianie części
zamiennych
Przed wykonaniem prac konserwacyjnych i czyszczeniem bądź przechowywaniem wyłącz urządzenie,
wyciągnij wtyczkę sieciową i poczekaj, aż nóż zatrzyma się.
Zleć prace, które nie są opisane w tej instrukcji, upoważnionej placówce serwisowej.
7.1 Czyszczenie i konserwacja
• Utrzymuj otwory wentylacyjne silnika w czystości. By chronić silnik przed uszkodzeniem bądź pożarem
nie dopuszczaj do zbierania się kurzu i innych zabrudzeń.
• Usuwaj pozostałości rozdrabniania używając szczotki.
• Zawsze wyczyść urządzenie po pracy. Wyczyść plastikowy korpus i plastikowe części używając mydła
i miękkiej szmatki. Nie używaj mocnych środków czy rozpuszczalnika.
• Nie czyść rozdrabniacza strumieniem wody ani nie płucz go. Woda nie może dostać się do środka
rozdrabniacza.
7.2 Wymiana noża lub płytki dociskowej
1. Upewnij się, że rozdrabniacz jest wyłączony, a wtyczka wyjęta z gniazdka sieciowego.
2. Zdejmij osłonę tylną rozdrabniacza odkręcając 4 śruby (Rys. 14, poz. A) za pomocą klucza imbusowego.
Page 21
21
Rys. 14
3. Podczas wymiany noża (Rys. 15, poz. B) czy płytki dociskowej (Rys. 15, poz. C) noś na dłoniach rękawice
ochronne.
Rys. 15
4. Wymień nóż lub płytkę dociskową i załóż osłonę a następnie dokręć śruby.
Zaleca się wymianę noża i płytki dociskowej na oryginalne.
Nr katalogowy noża u producenta: xxxxxxxxx
Nr katalogowy płytki dociskowej u producenta: xxxxxxxxxxxx
7.3 Przechowywanie
1. Urządzenie przechowuj w suchym miejscu, zabezpieczonym przed pyłem i poza zasięgiem dzieci.
2. Przed ustawieniem urządzenia w zamkniętym pomieszczeniu odłącz urządzenie od zasilania elektrycznego
oraz poczekaj, aż ostygnie silnik.
3. Starannie oczyścić urządzenie i elementy wyposażenia, aby zapobiec powstaniu pleśni.
4. Nie zawijaj rozdrabniacza w worki foliowe – może w nich powstać wilgoć i pleśń.
5. Możesz zapakować go w oryginalny bądź zastępczy karton.
7.4 Przygotowanie do transportu
1. Oczyść rozdrabniacz z brudu i resztek drewna.
2. Włóż rozdrabniacz do oryginalnego bądź zastępczego kartonu.
7.5 Zamawianie części
Przy zamawianiu części zamiennych podaj następujące dane urządzenia z tabliczki znamionowej,
umieszczonej na obudowie:
• Typ urządzenia
• Numer artykułu
• Numer identyfikacyjny
W celu przyspieszenia realizacji zamówienia podaj numer części zamiennej, którą potrzebujesz. Możesz
również dosłać zdjęcie uszkodzonego elementu na adres mailowy producenta: [email protected] – ułatwi to
jednoznaczną identyfikację zwłaszcza w przypadku nieznajomości numeru części.
Zamówienia części możesz dokonać również w autoryzowanych punktach serwisowych, których wykaz
Page 22
22
znajdziesz na stronie internetowej producenta: www.krysiak.pl.
UŻYWAJ TYLKO ORYGINALNYCH CZĘŚCI ZAMIENNYCH.
Części zamienne złej jakości mogą uszkodzić urządzenie i skrócić jej żywotność.
Producent nie ponosi odpowiedzialności za szkody wywołane przez urządzenie, jeżeli zostaną one wywołane
z powodu nieprawidłowo wykonanej samodzielnej naprawy, zastosowania nieoryginalnych części zamiennych,
względnie zastosowania urządzenia niezgodnie z jego przeznaczeniem.
8. Gwarancja
Na niniejsze urządzenie obowiązuje 24-miesięczna gwarancja. W ramach gwarancji gwarant zapewnia
kupującemu nieodpłatne usunięcie usterek w funkcjonowaniu urządzenia wynikających z jego wadliwości
konstrukcyjnych i materiałowych. Niektóre części konstrukcyjne ulegające normalnemu zużyciu oraz szkody
wywołane naturalnym zużyciem, przeciążeniem lub nieprawidłową obsługą, są wykluczone z zakresu gwarancji.
Warunkiem skorzystania ze świadczeń gwarancyjnych jest przestrzeganie podanych w instrukcji obsługi
wskazówek dotyczących oczyszczania, konserwacji i napraw urządzenia. Próby samodzielnej naprawy
urządzenia względnie jego rozebranie albo otwarcie obudowy silnika przez osoby nieupoważnione, powodują
wygaśnięcie gwarancji.
Warunkiem skorzystania ze świadczenia gwarancyjnego jest przekazanie nierozmontowanego urządzenia wraz
z dowodem zakupu naszemu centrum serwisowemu lub sprzedawcy. Wykonanie obowiązków wynikających z
gwarancji nastąpi w terminie 30 dni, licząc od dnia dostarczenia urządzenia przez Użytkownika.
W przypadku reklamacji gwarancyjnej lub zlecenia naprawy należy dostarczyć oczyszczone urządzenie wraz z
informacją o usterce pod adres naszego punktu serwisowego. W celu ustalenia wskazówek dotyczących
nadania przesyłki należy skontaktować się z gwarantem.
Utylizację Twojego urządzenia przeprowadzimy bezpłatnie.
Naprawy nie objęte gwarancją można zlecać odpłatnie naszemu centrum serwisowemu.
9. Najpopularniejsze usterki
Problem
Możliwe przyczyny
Usuwanie
Silnik nie włącza się
Brak napięcia
Sprawdź zasilanie, wtyczkę, przewód i
bezpiecznik
Uszkodzenie wyłącznika
lub silnika
Usuń uszkodzenie w punkcie serwisowym
Urządzenie nie
odprowadza ściętego
materiału
Blokada w urządzeniu
Wyłącz urządzenie ze źródła zasilania.
Poszukaj blokady i jeżeli zachodzi
potrzeba usuń blokadę.
Jeżeli można uruchom urządzenie w
trybie wycofywania materiału.
Wyciągnij materiał z leja podającego.
Ponownie włącz rozdrabniacz i podaj
ponownie grube gałęzie tak, aby ostrze nie
trafiło we wcześniejsze w nacięcia.
Zawsze noś rękawice ochronne
Rozdrabniany materiał jest
za miękki
Umieszczaj w urządzeniu twardszy
materiał - posiekane suche gałęzie
Zadziałał wyłącznik
przeciążeniowy
Wciśnij przycisk resetujący a następnie
wyłącznik ON/OFF. Jeżeli urządzenie nie
uruchomi się, postępuj zgodnie punktem
„Zabezpieczenie przeciążeniowe” w
rozdziale 6.3
10. Usuwanie odpadów i recycling
Każde gospodarstwo jest użytkownikiem sprzętu elektrycznego i elektronicznego, a co za tym idzie –
Page 23
23
potencjalnym wytwórcą niebezpiecznego dla ludzi i środowiska odpadu, z tytułu obecności w tymże
niebezpiecznych substancji, mieszanin oraz części składowych. Z drugiej strony zużyty sprzęt to cenny materiał,
z którego można odzyskać surowce takie jak miedź, cyna, szkło, żelazo itp.
Użytkownik urządzenia zgodnie z przepisami o ochronie środowiska zobowiązany jest do prowadzenia
prawidłowej gospodarki odpadami zgodnie z przepisami krajowymi. Nie wyrzucaj urządzeń razem z odpadami
domowymi. Przekaż niepotrzebne urządzenie, jego akcesoria i opakowanie do zgodnej z przepisami o ochronie
środowiska naturalnego utylizacji. Oddaj je w punkcie recyklingu – użyte w produkcji elementy z tworzyw
sztucznych i metalu można posegregować i poddać selektywnej utylizacji. Informacje o dostępnym systemie
zbierania zużytego sprzętu elektrycznego i elektronicznego można znaleźć u sprzedawcy oraz w urzędzie
miasta/gminy.
Przekaż rozdrobniony materiał do kompostowania, nie wyrzucaj go do kontenera na śmieci.
Pamiętaj, że odpowiednie postepowanie ze zużytym sprzętem zapobiega negatywnym konsekwencjom dla
środowiska naturalnego i zdrowia ludzkiego!
W przypadku pytań zwróć się o poradę do Centrum Serwisowego producenta.
Pamiętaj, że producent bezpłatnie przeprowadzi utylizację przesłanych do niego uszkodzonych i zużytych
swoich urządzeń.
11. Ryzyko resztkowe
Mimo tego, iż producent ponosi odpowiedzialność za konstrukcję rozdrabniacza eliminującą niebezpieczeństwo,
pewne elementy ryzyka są podczas pracy nie do uniknięcia:
- odrzucenie rozdrabnianego przedmiotu;
- uszkodzenie słuchu w przypadku długotrwałej pracy bez ochraniaczy;
- uszkodzenie wzroku i twarzy przez odpryskujące elementy obrabianego materiału;
- pochwycenie i wplątanie odzieży w ruchome części;
- oparzenia i skaleczenia przy wymianie panelu tnącego (w celu uniknięcia zagrożenia należy stosować
rękawice ochronne).
Ocena ryzyka resztkowego
Przestrzegając wskazówek znajdujących się w instrukcji obsługi zagrożenie resztkowe przy używaniu
rozdrabniacza może zostać ograniczone. Istnieje ryzyko w przypadku niestosowania się do powyższych
zaleceń.
Page 24
24
RYSUNEK ZŁOŻENIOWY NR 1
Loading...
