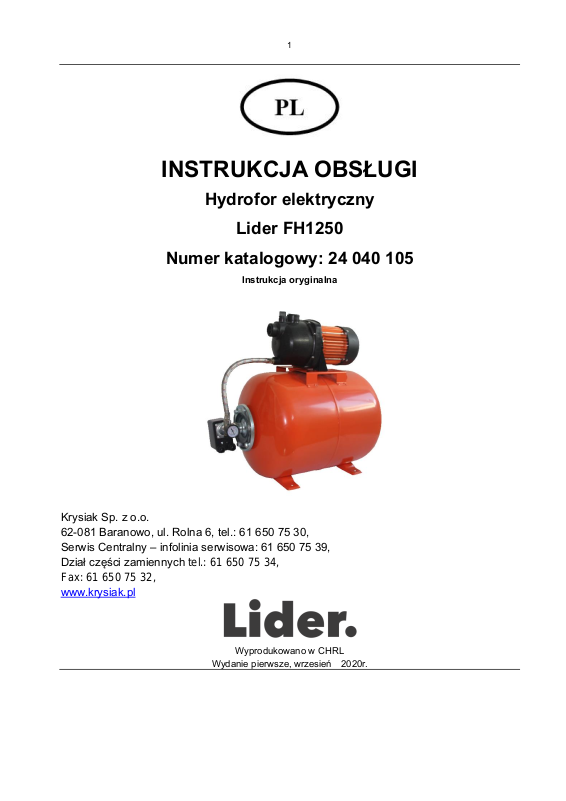

LIDER FH1250 User guide [pl]

1

INSTRUKCJA OBSŁUGI

Hydrofor elektryczny

Lider FH1250

Numer katalogowy: 24 040 105

Instrukcja oryginalna

Krysiak Sp. z o.o.
62-081 Baranowo, ul. Rolna 6, tel.: [phone],
Serwis Centralny – infolinia serwisowa: 61 650 75 39,
Dział części zamiennych tel.: [phone],

Fax: [phone],

www.krysiak.pl

Wyprodukowano w CHRL

Wydanie pierwsze, wrzesień 2020r.

2

3

DEKLARACJA ZGODNOŚCI WE

Krysiak Sp. z o.o., ul. Rolna 6, 62-081 Baranowo niniejszym oświadcza, że poniżej oznaczone według

rodzaju i typu urządzenie wprowadzone przez nas do obrotu spełnia odpowiednie wymagania dotyczące
bezpieczeństwa i ochrony zdrowia zawarte w obowiązujących Dyrektywach UE z jej późniejszymi
modyfikacjami.

Osoba odpowiedzialna za przygotowanie dokumentacji technicznej na terenie UE:
Andrzej Krysiak, Rolna 6, 62-081, Baranowo deklaruje z pełną odpowiedzialnością, że:

Maszyna:

Hydrofor elektryczny Lider FH1250

Model：

FGP1200B-50L

Numery seryjne:

2021015530001-2021015539999

Rok produkcji:

2020-2021

Funkcja:

Regulowanie ciśnienia w sieci wodociągowej dla użytku komercyjnego

do której odnosi się niniejsza deklaracja, spełnia wymagania:

2014/30/UE – Dyrektywa kompatybilności elektromagnetycznej

2014/35/EU – Dyrektywa niskonapięciowa LVD

2011/65/EU – Dyrektywa ROHS

Do oceny zgodności zastosowano następujące normy zharmonizowane:

EN 60335-1:2012+A11+A13, EN 60335-2-41:2003+A1+A2, EN 50336:2003+A1, EN 62233:2008

EN 55014-1:2017, EN 55014-2:2015, EN 61000-3-2:2019, EN 61000-3-3:2013

IEC 62321-3-1:2013, IEC 62321-5:2013, IEC 62321-4:2013, IEC 62321 62321-7-2:2017, IEC 62321-7-

1:2015, IEC 62321-6:2015, IEC 62321-8:2017

Niniejsza deklaracja zgodności WE traci swoją ważność, jeżeli urządzenie zostanie zmienione lub

przebudowane bez zgody producenta.

Integralnym elementem urządzenia jest instrukcja obsługi.

30/09/2020, Baranowo

Data i miejsce wystawienia

Imię, nazwisko oraz podpis osoby upoważnionej

do sporządzenia deklaracji zgodności

Jednostka notyfikowana:
TÜV Rheinland LGA Products GmbH Tillystraße 2, 90431, Nürnberg, Germany, NB0197

4

Przeczytaj uważnie niniejszą instrukcję przed rozpoczęciem eksploatacji urządzenia. Zawarte są tu

ważne informacje dotyczące zasad właściwego montażu, sposobu pracy i konserwacji urządzenia,
bezpiecznych dla użytkownika. Przechowuj instrukcję w bezpiecznym miejscu, aby w razie potrzeby móc do
niej wrócić lub przekazać ją kolejnym użytkownikom wraz z urządzeniem.

Uwaga!

Zwracaj szczególną uwagę na rozdziały, które zawierają sygnały ostrzegawcze i uwagi.

Spis treści

Spis treści ................................................................................................................................... 4

1. Zawartość opakowania ......................................................................................................... 5

2. Przeznaczenie ....................................................................................................................... 5

3. Opis ogólny ........................................................................................................................... 5

3.1 Opis działania ................................................................................................................... 5

3.2 Elementy urządzenia (budowa) ....................................................................................... 6

3.3 Dane techniczne .............................................................................................................. 7

4. Podstawowe zalecenia bezpieczeństwa ............................................................................... 7

4.1 Symbole dotyczące urządzenia ....................................................................................... 7

4.2 Symbole w instrukcji obsługi ............................................................................................ 9

4.3 Ogólne wskazówki bezpieczeństwa ................................................................................ 9

4.4 Dodatkowe wskazówki bezpieczeństwa ........................................................................ 11

5. Montaż ................................................................................................................................. 14

5.1 Połączenie pompy ze zbiornikiem.................................................................................. 14

5.2 Podłączenie do źródła prądu ......................................................................................... 14

5.3 Przyłączanie węża zasysającego .................................................................................. 14

6. Praca z urządzeniem .......................................................................................................... 16

6.1 Włączanie i wyłączanie .................................................................................................. 16

7. Czyszczenie, konserwacja, przechowywanie i zamawianie części zamiennych ................ 16

7.1 Ogólny opis oczyszczania urządzenia ........................................................................... 17

7.2 Konserwacja ................................................................................................................... 17

7.3 Usuwanie blokady .......................................................................................................... 17

7.4 Wymiana przewodu zasilającego ................................................................................... 17

7.5 Przechowywanie ............................................................................................................ 17

7.6 Zamawianie części zamiennych .................................................................................... 18

8. Plan wyszukiwania usterek ................................................................................................. 18

9. Gwarancja ........................................................................................................................... 20

10. Usuwanie odpadów i recycling ............................................................................................ 20

11. RYSUNEK ZŁOŻENIOWY NR 1 ......................................................................................... 21

5

1. Zawartość opakowania

Ostrożnie otwórz opakowanie i wyciągnij z niego wszystkie elementy hydroforu.
Komplet powinien zawierać:

- pompa, zbiornik hydroforowy oraz wyłącznik ciśnieniowy z manometrem

- instrukcja obsługi

2. Przeznaczenie

Hydrofor elektryczny przeznaczony jest do użytku domowego do pompowania czystych wód i

zaopatrywania instalacji domowych w wodę użytkową pochodzącą ze studni i cystern, do WC, pralek,
zmywarek oraz nawadniania ogrodów. Mogą być stosowane jako urządzenia do zwiększania i wyrównywania
ciśnienia hydrostatycznego.
Urządzenie można wykorzystywać do nawadniania trawników, roślin, ogródków. Do pracy zraszaczy a z filtrem
wstępnym do zaopatrywania w wodę ze stawów, strumyków, studni.

Urządzenie nie nadaje się do pompowania słonej wody oraz do cieczy łatwopalnych, korozyjnych,

wybuchowych lub niebezpiecznych. Absolutnie nie dopuszczaj do działania na sucho.
Urządzenie nie nadaje się do pompowania kwasów, zasad i substancji ściernych (np. piasku).
Nie stosuj do przepompowywania cieczy o temp. powyżej +35 °C.
Każde inne wykorzystanie jest sprzeczne z przeznaczeniem i może stanowić poważne zagrożenie dla
użytkownika, a także prowadzić do uszkodzenia urządzenia.
Urządzenie nie jest przeznaczone do użytkowania przez dzieci oraz osoby dorosłe znajdujące się pod
wpływem alkoholu, środków odurzających lub leków ograniczających możliwość prowadzenia pojazdów
mechanicznych i obsługiwania maszyn. Urządzenie może obsługiwać wyłącznie osoba dorosła, która
zapoznała się z niniejszą instrukcją i jest świadoma ryzyka, jakie może wystąpić w wyniku nieprzestrzegania
zasad w niej zawartych.
Producent nie ponosi odpowiedzialności za szkody zaistniałe w wyniku użycia urządzenia niezgodnego z
przeznaczeniem oraz jego nieprawidłowej obsługi. Za wszelkie wypadki lub szkody poniesione przez innych
ludzi na zdrowiu lub mieniu odpowiada wyłącznie właściciel hydroforu i/lub osoba ją obsługująca.
Urządzenie nie jest przystosowane do użytku komercyjnego, ani do pracy ciągłej.

Ten hydrofor jest przeznaczony do pompowania czystej wody (świeżej), deszczówki i wody lekko

zanieczyszczonej.

Ten hydrofor nie jest przeznaczony do pompowania wody pitnej ani do pracy w basenach.

3. Opis ogólny

3.1 Opis działania

Hydrofor elektryczny składa się z cylindrycznego zbiornika częściowo wypełnionego wodą. Wchodzi on w
skład zestawu hydroforowego i wraz z pozostałymi elementami reguluje ciśnienie w sieci wodociągowej.
Zestaw hydroforowy zbudowany jest również z pompy, presostatu i zaworów. Zadaniem pompy jest
wtłaczanie wody do zbiornika w, którym znajduje się już powietrze. Im jej więcej, tym bardziej wzrasta
ciśnienie. Po osiągnięciu określonej wartości pompa się wyłączy. Gdy odkręcimy kran, powietrze wypchnie
zgromadzoną w zbiorniku wodę, a pompa włączy się ponownie, gdy ciśnienie spadnie do określonego poziomu.

6

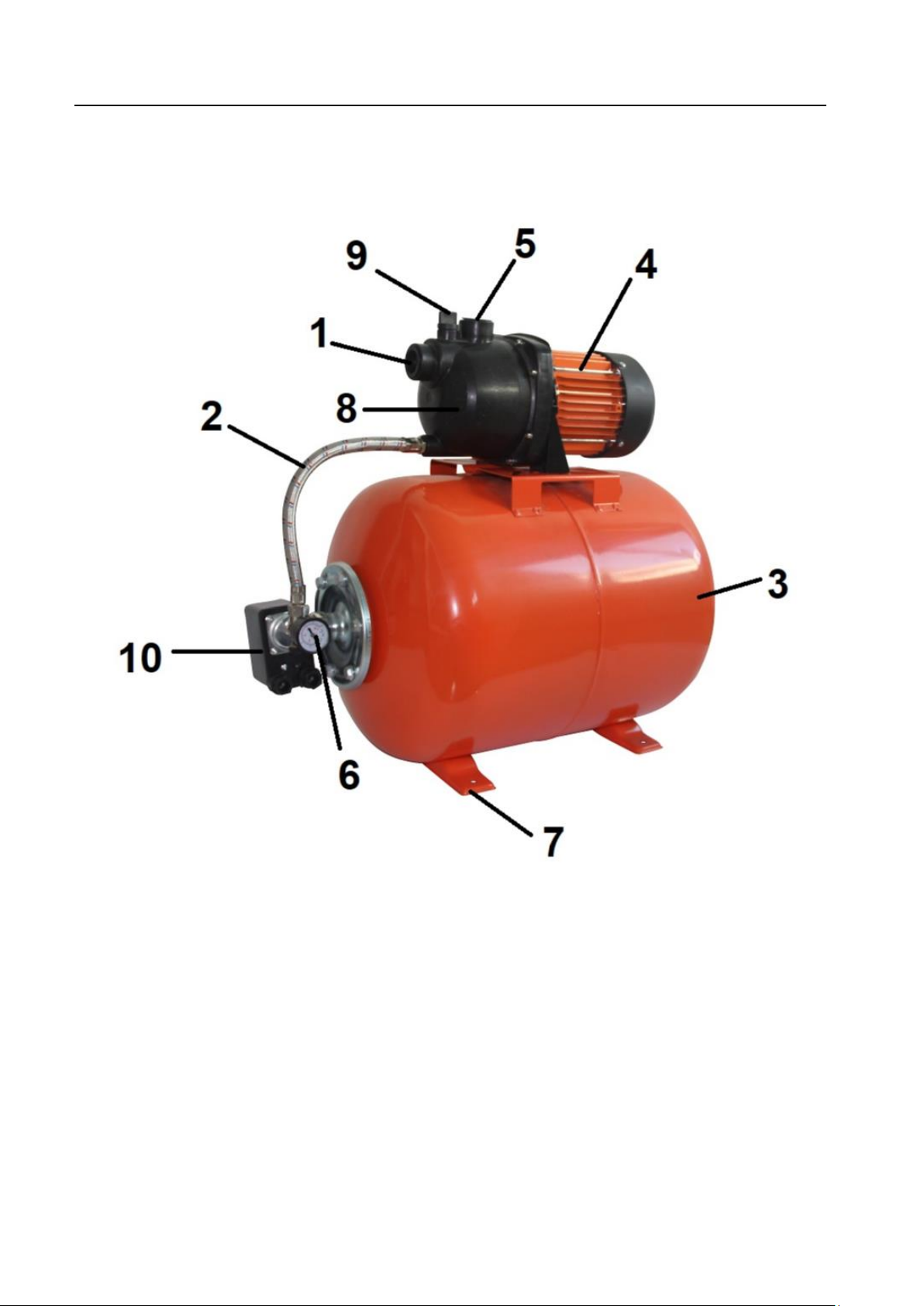

3.2 Elementy urządzenia (budowa)

Rys. 1

1. Otwór wlotowy (ssawny) pompy

2. Wąż połączeniowy między pompą a układem presostatu

3. Zbiornik

4. Silnik pompy

5. Otwór wylotowy (tłoczący) pompy

6. Manometr

7. Podstawa

8. Pompa

9. Kolek zalewowy

10. Presostat

7

Przed uruchomieniem hydroforu zapoznaj się z Rys. 1 przedstawiającym elementy urządzenia.

3.3 Dane techniczne

MODEL / numer katalogowy

FH1250 / 24040105

Napięcie sieciowe / częstotliwość

230 V~, 50 Hz

Moc pobierania

1200 W

Klasa IP wodoszczelności

IPX4

Klasa ochronności elektrycznej

I

Maksymalna wydajność tłoczenia

3 500 l/h

Pojemność zbiornika

50l

Maksymalna temperatura wody

35

o

C

Ciśnienie w zbiorniku

1,8-2,0 bar (26-29 psi)

Maksymalna wysokość zasysania

8 m

Maksymalna wysokość podnoszenia

46 m

Wąż zasysający i tłoczący (średnica)

1”

Gwarantowany poziom mocy akustycznej

85 db(A)

Waga netto

15 kg

*Producent zastrzega sobie prawo do zmian poprawiających funkcjonalność i bezpieczeństwo urządzenia,
które niekoniecznie są odzwierciedlone na rysunkach i w opisach niniejszej instrukcji.

4. Podstawowe zalecenia bezpieczeństwa

Zawarte są tu podstawowe zasady bezpieczeństwa, konieczne do zachowania podczas pracy urządzenia.
Urządzenie jest zaopatrzone w naklejki ostrzegawcze i informacje w postaci piktogramów – umownych znaków
ostrzegawczych, które mają przypominać o bezpieczeństwie użytkowania i obsługi. Naklejki te należy
utrzymywać w czystości i nie wolno ich odklejać. W przypadku uszkodzenia, zabrudzenia czy utraty czytelności
należy dokupić je u importera i ponownie umieścić na maszynie.
Znaki bezpieczeństwa oraz napis ostrzegawczy jest umieszczony na obudowie urządzenia.

4.1 Symbole dotyczące urządzenia

Dbaj o to, aby były czytelne (nie wszystkie są na urządzeniu):

UWAGA! Zachowaj szczególną ostrożność!

UWAGA!
Przeczytaj uważnie instrukcję obsługi przed
uruchomieniem urządzenia.

8

Nie pompuj wody, która ma powyżej 35 oC
Ciśnienie w zbiorniku 1,5-3,0 bar (21-42 PSI).

UWAGA!
Wyjmij wtyczkę z gniazdka przed naprawą, czyszczeniem
i konserwacją hydroforu lub gdy przewód elektryczny jest
uszkodzony, poplątany lub przecięty.

Odłącz źródło zasilania zanim zdejmiesz pokrywę.
Niebezpieczeństwo porażenia prądem.

Wysokie ciśnienie (max 220 psi/1517kPA), sprawdź zanim
przystąpisz do pracy. Sprawdź linię zasilającą pod kątem
zablokowania.

Nie pracuj w temperaturach poniżej 0 oC

OSTRZEŻENIE!
Stosuj odpowiednie środki ochrony osobistej.
Do pracy zakładaj solidne obuwie z podeszwą
antypoślizgową.

Produkt odpowiada standardom bezpieczeństwa.

Gwarantowany poziom mocy akustycznej.

I klasa ochronności – oznacza, że produkt musi być
uziemiony (zerowany).

Nie wyrzucaj urządzenia razem ze śmieciami domowymi.
Przekaż niepotrzebne urządzenie, jego akcesoria i
opakowanie do utylizacji zgodnej z przepisami o ochronie
środowiska (do punktów recyklingu).

9

4.2 Symbole w instrukcji obsługi

UWAGA! Ostrzeżenie - symbol niebezpieczeństwa z informacjami na temat ochrony osób i mienia.

WSKAZÓWKA ułatwiająca posługiwanie się urządzeniem.

4.3 Ogólne wskazówki bezpieczeństwa

Zaznajom się z wszystkimi ostrzeżeniami, wskazówkami, ilustracjami i przepisami

dostarczonymi z tym urządzeniem. Nieprzestrzeganie poniższych wskazówek może spowodować

porażenie prądem, pożar i/lub ciężkie obrażenia ciała.

Przechowuj wszystkie przepisy i wskazówki bezpieczeństwa dla dalszego zastosowania.

Urządzenie w czasie pracy wytwarza pole elektromagnetyczne. Pole to może w określonych warunkach

wpływać na stymulatory serca. Aby zmniejszyć niebezpieczeństwo poważnych lub śmiertelnych obrażeń,
zalecamy osobom je posiadającym konsultację z lekarzem przed rozpoczęciem obsługiwania urządzenia.

Użyte w poniższym tekście pojęcie „urządzenie elektryczne“ odnosi się do urządzenia zasilanego energią
elektryczną z sieci (z przewodem zasilającym).

1. Bezpieczeństwo miejsca pracy
a) Stanowisko pracy utrzymuj w czystości i dobrze oświetlone. Nieporządek w miejscu pracy lub

nieoświetlona przestrzeń robocza mogą być przyczyną wypadków.

b) Nie pracuj w otoczeniu zagrożonym wybuchem, w którym znajdują się np. łatwopalne ciecze,

gazy lub pyły. Podczas pracy urządzeniem elektrycznym wytwarzają się iskry, które mogą

spowodować zapłon (z pyłu albo oparów).

c) Podczas użytkowania urządzenia zwrócić uwagę na to, aby dzieci i inne osoby postronne

znajdowały się w bezpiecznej odległości. Odwrócenie uwagi może spowodować utratę kontroli nad

urządzeniem elektrycznym.

2. Bezpieczeństwo elektryczne
a) Wtyczka urządzenia elektrycznego musi pasować do gniazda. Nie modyfikuj wtyczki w jakikolwiek

sposób. Nie używaj wtyków adapterowych w przypadku urządzeń elektrycznych z uziemieniem
ochronnym. Niezmienione wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem.

b) Unikaj kontaktu z uziemionymi powierzchniami jak rury, grzejniki, piece i lodówki. Ryzyko porażenia

prądem jest większe, gdy ciało użytkownika jest uziemione.

c) Nigdy nie używaj przewodu do innych czynności. Nigdy nie noś urządzenia elektrycznego,

trzymając je za przewód; ani nie używaj przewodu do zawieszenia urządzenia; nie wyciągaj wtyczki
z gniazdka ciągnąc za przewód. Chroń przewód przed wysokimi temperaturami, trzymaj z dala od
oleju, ostrych krawędzi lub ruchomych części urządzenia. Uszkodzone lub splątane przewody

zwiększają ryzyko porażenia prądem.

10

d) W przypadku pracy urządzeniem elektrycznym pod gołym niebem, używaj przewodu

przedłużającego, dostosowanego również do zastosowań zewnętrznych. Użycie właściwego

przedłużacza (dostosowanego do pracy na zewnątrz) zmniejsza ryzyko porażenia prądem.

e) Użyj wyłącznika ochronnego różnicowo-prądowego. Zastosowanie wyłącznika ochronnego różnicowo-

prądowego zmniejsza ryzyko porażenia prądem.

3. Bezpieczeństwo osób
a) Podczas pracy zachowaj ostrożność, każdą czynność wykonuj uważnie i z rozwagą. Nie używaj

urządzenia elektrycznego, gdy jesteś zmęczony lub pod wpływem narkotyków, alkoholu lub
lekarstw. Moment nieuwagi przy użyciu urządzenia elektrycznego może stać się przyczyną poważnych

urazów ciała.

b) Noś osobiste wyposażenie ochronne. Zawsze noś okulary ochronne. Noszenie osobistego

wyposażenia ochronnego tj. maski przeciwpyłowej, obuwia z podeszwami przeciwpoślizgowymi, kasku
ochronnego lub środków ochrony słuchu (w zależności od rodzaju i zastosowania urządzenia
elektrycznego) – zmniejsza ryzyko obrażeń ciała.

c) Unikaj niezamierzonego uruchomienia urządzenia elektrycznego
d) Przed włączeniem urządzenia elektrycznego, usuń narzędzia nastawcze lub klucze. Narzędzie lub

klucz, znajdujący się w ruchomych częściach urządzenia elektrycznego mogą doprowadzić do obrażeń
ciała.

e) Unikaj nienaturalnych pozycji przy pracy. Dbaj o stabilną pozycję i zachowuj równowagę przez

cały czas pracy. To umożliwia lepszą kontrolę urządzenia elektrycznego w nieprzewidzianych sytuacjach.

f) Noś odpowiednie ubranie. Nie noś luźnego ubrania ani biżuterii. Włosy, ubranie i rękawice trzymaj

z daleka od otworów wlotowych. Luźne ubranie, biżuteria lub długie włosy mogą zostać zassane przez

urządzenie.

g) Nie pozwól, aby znajomość uzyskana dzięki częstemu korzystaniu z urządzenia elektrycznego

pozwoliła Ci na ignorowanie zasad bezpieczeństwa urządzenia elektrycznego. Bezwzględne

działanie może spowodować poważne obrażenia w ciągu jednej sekundy.

4. Prawidłowa obsługa i eksploatacja urządzeń elektrycznych
a) Nie przeciążaj urządzenia elektrycznego. Do pracy używaj urządzenia elektrycznego, które jest do

tego przewidziane. Odpowiednio dobranym urządzeniem elektrycznym pracuje się w danym zakresie
mocy lepiej i bezpieczniej.

b) Nie używaj urządzenia elektrycznego, którego włącznik/wyłącznik jest uszkodzony.
c) Przed regulacją urządzenia elektrycznego, wymianą osprzętu lub po zaprzestaniu pracy

urządzeniem elektrycznym, wyciągnij wtyczkę z gniazda zasilania. Ten środek ostrożności zapobiega
niezamierzonemu włączeniu urządzenia elektrycznego.

d) Przechowuj urządzenie elektryczne w miejscu niedostępnym dla dzieci. Nie udostępniaj

urządzenia elektrycznego osobom, które go nie znają lub nie zaznajomiły się z niniejszymi
przepisami. Urządzenia elektryczne używane przez niedoświadczone osoby są niebezpieczne.

11

e) Starannie konserwuj urządzenie elektryczne i jego akcesoria. Sprawdzaj czy ruchome części

urządzenia elektrycznego prawidłowo funkcjonują i nie są zablokowane, czy części nie są
połamane, poluzowane lub inaczej uszkodzone i czy prawidłowe działanie urządzenia
elektrycznego nie jest zakłócone. Przed użyciem urządzenia zleć naprawę uszkodzonych części.

Przyczyną wielu wypadków są źle konserwowane urządzenia elektryczne.

f) Używaj urządzenia elektrycznego, akcesoriów, oprzyrządowania itd. tylko zgodnie z tymi

wskazówkami. Zwracaj przy tym uwagę na warunki pracy i uwzględniaj rodzaj wykonywanej pracy.

Używanie urządzeń elektrycznych do celów niezgodnych z ich przeznaczeniem może prowadzić do
niebezpiecznych sytuacji.

g) Dbaj o to, by uchwyty i inne obszary służące do chwytania były suche, czyste i nie były

zanieczyszczone olejem ani smarem. Tłuste, zabrudzone olejem uchwyty są śliskie i prowadzą do utraty

kontroli nad urządzeniem.

5. Serwis

Naprawę urządzenia elektrycznego zlecaj jedynie wykwalifikowanemu fachowcowi i przy użyciu
oryginalnych części zamiennych. To gwarantuje, że bezpieczeństwo urządzenia zostanie zachowane.

4.4 Dodatkowe wskazówki bezpieczeństwa

1. Wskazówki bezpieczeństwa dotyczące pracy hydroforu

• Urządzenie nie jest przeznaczone do używania przez osoby (włącznie z dziećmi) o ograniczonych

zdolnościach umysłowych, fizycznych lub osoby nie posiadające odpowiedniej wiedzy i/lub
doświadczenia, chyba że będą pracować pod nadzorem odpowiedzialnej za ich bezpieczeństwo
osoby lub otrzymają od niej wskazówki, jak powinno być używane urządzenie.

• Zatrzymaj urządzenie, jeśli ktoś pojawi się w obrębie obszaru pracy (szczególnie dzieci).

• Nie używaj urządzenia gdy w wodzie przebywają osoby. Istnieje niebezpieczeństwo porażenia

prądem elektrycznym.

• Nie używaj urządzenia do innych celów niż zgodnych z przeznaczeniem. Pompowanie substancji

agresywnych chemicznie (ściernych), żrących, palnych (np. paliwa silnikowe) i wybuchowych, słonej
wody, środków czyszczących oraz artykułów spożywczych jest zabronione!

• Pamiętaj, że to użytkownik i/lub właściciel ponoszą odpowiedzialność za wypadki i urazy innych osób
oraz ich mienia.

• Sprawdź wodę przed rozpoczęciem pracy. Usuń wszelkie kamienie, patyki, druty oraz inne ciała obce,
które mogą zakłócić pracę urządzenia.

• Przed każdym użyciem przeprowadź kontrolę wzrokową urządzenia. Nie uruchamiaj urządzenia, jeśli
jest uszkodzone lub brak w nim elementów ochronnych (obudowa), albo gdy wkręty są zużyte,
uszkodzone lub niedokręcone.

• Przestrzegaj przepisów dotyczących ochrony przed hałasem i przepisów lokalnych. Możliwość
eksploatacji urządzenia w określone dni (np. w niedziele i święta), w określonych porach dnia (w porze
obiadowej, w czasie ciszy nocnej) oraz w określonych obszarach (np. kurortach lub klinikach) jest
ograniczona.

• Pracuj wyłącznie w świetle dziennym lub przy bardzo dobrym sztucznym oświetleniu.

• W celu uniknięcia porażenia prądem elektrycznym zakładaj wysokie, gumowe, solidne oraz

odpowiednie obuwie.

• Nigdy nie zostawiaj urządzenia w miejscu pracy bez kontroli, zwłaszcza w pomieszczeniach

12

mieszkalnych! Nadzoruj urządzenie, aby dostatecznie wcześnie rozpoznać automatyczne wyłączenie
albo pracę ‘na sucho’.

• Chroń urządzenie przed mrozem i pracą „na sucho”.

• Urządzenie nie jest przystosowana do pracy ciągłej (np. do napędzania cieków wodnych w

sadzawkach ogrodowych). Regularnie sprawdzaj, czy urządzenie pracuje prawidłowo.

• Włączaj i wyłączaj silnik zgodnie z zasadami podanymi w niniejszej instrukcji.

• Przenoś urządzenie wyłącznie chodząc, nie biegaj z urządzeniem.

• Nie pracuj w pobliżu palnych cieczy i gazów - niebezpieczeństwo pożaru lub wybuchu.

• Urządzenie zawiera środki smarne, które w określonych okolicznościach mogą wyciec i spowodować

uszkodzenia oraz zanieczyszczenia. Nie używaj urządzenia w sadzawkach ogrodowych, w których
żyją ryby lub/i cenne rośliny!

• Nie podnoś, ani nie transportuj urządzenia w czasie, gdy silnik pracuje.

• Nie uruchamiaj urządzenia, gdy jest ono obrócone lub gdy nie znajduje się w pozycji roboczej.

• Silnik nagrzewa się podczas pracy i może spowodować poparzenia - nie dotykaj go.

• Jeśli urządzenie zacznie wibrować w odmienny, nieprawidłowy sposób, zatrzymaj silnik i szybko

poszukaj przyczyny. Wibracje są ostrzeżeniem przed problemem.

• Zawsze wyłącz urządzenie ze źródła zasilania:

- gdy oddalasz się od urządzenia elektrycznego;

- jeżeli urządzenie jest nieużywane;

- przed rozpoczęciem jakichkolwiek prac przy urządzeniu w przypadku wystąpienia nieszczelności w
układzie wodnym;

- przed czyszczeniem, sprawdzaniem i przechowywaniem;

- jeżeli przewód sieciowy jest uszkodzony bądź poplątany;

- przystępujesz do usuwania blokady;

- jeżeli w trakcie pracy urządzenie natrafia na ciało obce lub pojawiają się anormalne wibracje. W
takim przypadku sprawdź urządzenie pod kątem uszkodzeń lub ewentualnie napraw - oddaj do
autoryzowanego serwisu.

• Jeśli powstanie sytuacja nieopisana w tym podręczniku zwróć się o pomoc na infolinię serwisową
producenta.

• Przechowuj urządzenie w suchym miejscu, poza zasięgiem dzieci.

2. Bezpieczeństwo elektryczne

W celu minimalizacji ryzyka pożaru, porażenia prądem elektrycznym i obrażeń ciała należy podczas

instalowania i użytkowania urządzenia zapoznaj się i zawsze ściśle przestrzegaj zawartych w instrukcji
środków ostrożności.

• Zwróć uwagę na to, aby napięcie sieciowe było zgodne z danymi znajdującymi się na tabliczce
znamionowej.

• Gniazdo przyłączeniowe do przewodu zasilającego musi być wyposażone w 2 styki + dodatkowo styk
zerujący 10-16A/250V zgodnie z normami europejskimi. Przewody zasilające z sieci nie powinny mieć
przekroju mniejszego niż przewód H05 RN-F (o przekroju 1,5 mm

2

).

• Przed użyciem zawsze całkowicie rozwiń bęben kablowy oraz sprawdź przewód pod względem
uszkodzeń.

• Podłączaj urządzenie tylko do gniazda sieciowego zabezpieczonego bezpiecznikiem co najmniej 6A
oraz wyłącznikiem różnicowoprądowym o prądzie wyzwalania nie przekraczającym 30mA.

• Wtyczka urządzenia elektrycznego powinna pasować do gniazda. Nie można jej w żaden sposób

13

modyfikować.

• Przed uruchomieniem nowego urządzenia zleć wykwalifikowanemu specjaliście sprawdzenie: czy

złącza elektryczne są zabezpieczone przed wodą i wilgocią oraz czy uziemienie, przewód zerowy i
bezpiecznik uszkodzeniowy spełniają wymogi dostawcy energii elektrycznej i czy bezbłędnie działają.

• Ustaw urządzenie w taki sposób, by podczas pracy w każdej chwili zapewniony był dostęp do wtyczki
sieciowej.

• W razie zagrożenia zalaniem elektryczne złącza wtykowe należy umieścić w miejscu zabezpieczonym
przed zalaniem.

• Nie wyciągaj wtyczki z gniazdka ciągnąc za przewód! Chroń przewód przed gorącem, olejem i ostrymi
krawędziami.

• Przed każdym użyciem skontroluj urządzenie, przewód i wtyczkę pod kątem uszkodzeń.
Uszkodzonych i zużytych przewodów nie wolno naprawiać, należy je wymienić na nowe.

• Nie noś i nie mocuj urządzenia trzymając za przewód!

• Używaj tylko 3 żyłowych przedłużaczy zabezpieczonych przed bryzgami wody i przeznaczonych do

stosowania na dworze. Przed użyciem zawsze odwijaj przewód z bębna i sprawdzaj, czy nie jest
uszkodzony.

• Przed rozpoczęciem jakichkolwiek prac przy urządzeniu w przypadku wystąpienia nieszczelności w

układzie wodnym na czas przerw w pracy a także gdy urządzenie nie jest używane należy wyciągnąć
wtyczkę z kontaktu.

• Przewody zasilające z sieci nie powinny mieć przekroju mniejszego niż przewód H05 RN-F (o
przekroju 1,5 mm

2

). Długość przewodu musi wynosić 10m.

• Jeżeli przewód sieciowy jest uszkodzony, nie dotykaj go. Natychmiast wyłącz urządzenie i wyciągnij
wtyczkę sieciową z gniazdka wtykowego. Nie podłączaj go ponownie. Uszkodzony przewód musi
zostać wymieniony przed ponownym podjęciem pracy przez wykwalifikowaną osobę lub serwis
(www.krysiak.pl).

Twoja odpowiedzialność: Ogranicz użytkowanie tego urządzenia do osób, które przeczytały,

zrozumiały i będą się stosować do ostrzeżeń i zaleceń zawartych w tej instrukcji.

3. Bezpieczna konserwacja, przechowywanie i transport

• Nie podejmuj samodzielnych prób naprawiania urządzenia, o ile nie posiadasz właściwego
przygotowania zawodowego w tym zakresie. Wszystkie prace, które nie są podane w tej instrukcji,
powinien przeprowadzić autoryzowany serwis upoważniony przez dealera.

• Nie transportuj urządzenia w czasie, gdy silnik pracuje. Staranne obchodzenie się z urządzeniem
zmniejsza niebezpieczeństwo zranienia.

• Dbaj o urządzenie. Utrzymuj je tak, aby zawsze było czyste, co umożliwia łatwiejsze i bezpieczniejsze
wykonywanie pracy. Uważaj, by otwory wentylacyjne na obudowie silnika nie były zatkane.
Przestrzegaj instrukcji konserwacyjnych.

• Regularnie sprawdzaj urządzenie pod kątem zużycia i deformacji. Ze względów bezpieczeństwa
zużyte i uszkodzone części bezzwłocznie wymieniaj. Zachowaj szczególną ostrożność.

• Używaj wyłącznie oryginalnych części zamiennych i części wyposażenia, które zostały dostarczone
i/lub są zalecone przez producenta. Użycie innych części zamiennych prowadzi do utraty roszczeń z
tytułu gwarancji.

14

5. Montaż

Przed montażem sprawdź, czy masz wszystkie potrzebne części. Włącz urządzenie dopiero wtedy,

gdy urządzenie jest zmontowane.

Zasadniczo zalecamy stosowanie filtra wstępnego i zestawu wlotowego z wężem wlotowym, sitkiem wlotowym
i zaworem zwrotnym, aby zapobiec mało wydajnej pracy i wszelkim niepotrzebnym uszkodzeniom hydroforu
spowodowanym przez kamienie i twarde przedmioty.

5.1 Połączenie pompy ze zbiornikiem

Aby połączyć pompę ogrodową ze zbiornikiem, włóż śrubę M8 do kwadratowego otworu w dnie zbiornika, a
następnie dokręć śrubę nakrętką.

5.2 Podłączenie do źródła prądu

1. Podłącz wtyczkę do źródła prądu 230 V 50 Hz z uziemieniem, bezpiecznik 10 amp.

2. Urządzenie włącza się i wyłącza za pomocą wyłącznika ON/OFF

3. Silnik jest chroniony przed przeciążeniem lub zablokowaniem przez zintegrowany silnik termiczny. W

przypadku przegrzania, termiczne zabezpieczenie silnika automatycznie wyłączy pompę. Hydrofor
uruchomi się ponownie automatycznie po ostygnięciu

5.3 Przyłączanie węża zasysającego

Uważaj, by nigdy nie trzymać ani nie zawieszać urządzenia za przewód sieciowy. Grozi to porażeniem

prądem wskutek uszkodzenia przewodu.

Wszystkie czynności związane z instalacją powinny być wykonywane gdy pompa nie jest podłączona

jeszcze do sieci elektrycznej.

Należy chronić pompę i cały system rurowy przed zamarzaniem i innymi czynnikami atmosferycznymi.
W celu uniknięcia ciężkich obrażeń ciała zabronione jest wkładanie rąk do otworów wlotowych pompy,
gdy jest ona podłączona do sieci elektrycznej.

- Należy używać przewodu ssawnego (2) o średnicy równej otworowi ssawnemu pompy (1).

- W przypadku jeśli wysokość (HA) przewyższa 4 m, należy użyć systemu rurowego o zwiększonej średnicy.

Przewód rurowy zasysania musi być całkowicie szczelny oraz pozbawiony esowatych wygięć i/lub zmian
kierunku nachylenia w celu uniknięcia tworzenia się korków powietrznych, które mogłyby uniemożliwić
prawidłowe działanie pompy. Na jego końcu należy zamontować zawór denny (3) z filtrem (4) około pół metra
poniżej poziomu pompowanej cieczy (HI). W celu zmniejszenia strat przepływu należy w części wypływowej
stosować przewody rurowe o jednakowej lub większej średnicy od otworu wypływowego hydroforu (5). Zaleca
się zamontowanie zaworu zwrotnego (6) bezpośrednio na wypływie, aby zapobiec ewentualnym
uszkodzeniom pompy spowodowanym udarami ciśnieniowymi.

- Dla ułatwienia ewentualnych czynności konserwacyjnych wskazane jest zamocowanie za zaworem
zwrotnym zaworu odcinającego (7). Rury powinny być zamocowane tak, aby ewentualne wibracje, naprężenia
i ciężar nie przenosiły się na pompę. Powinny one przebiegać na jak najkrótszym i możliwie prostoliniowym
odcinku, unikając nadmiernej ilości łuków. Należy sprawdzić czy silnik jest dostatecznie wentylowany.

- W przypadku zainstalowania na stałe zaleca się przymocowanie do powierzchni nośnej, połączenie
urządzenia za pomocą odcinka przewodu rurowego giętkiego oraz wprowadzenia pomiędzy powierzchnią
nośną a pompą warstwy gumy w celu zmniejszenia wibracji.

15

- Miejsce zainstalowania pompy musi być stabilne i suche w celu zapewnienia jej stateczności.

- Zalecamy zainstalowanie filtra wstępnego, aby zapewnić nienaganną oraz czystą pracę i otrzymać

jakościowo wysokowartościową wodę (średnica cząsteczek poniżej 0,25 mm).
UWAGA! Montaż przewodów łączących, ssawnego i tłocznego, musi być wykonany z maksymalną
starannością. Należy upewnić się, że wszystkie połączenia gwintowe są szczelne. Zaleca się unikanie
używania nadmiernej siły podczas dokręcania połączeń gwintowych lub innych elementów. Do uszczelniania
złączy należy stosować taśmę teflonową.

- Dla stałego użytkowania w basenach, stawach ogrodowych lub innych temu podobnych miejscach,
konieczne jest przymocowanie pompy do stabilnej podpory.

- Ponadto użytkowanie pomp elektrycznych w basenach, stawach ogrodowych lub innych temu podobnych

miejscach jest dozwolone wyłącznie pod warunkiem, że nie znajdują się tam osoby w bezpośrednim kontakcie
z wodą. Hydrofor musi być zasilany poprzez wyłącznik ochronny różnicowy o prądzie znamionowym 30 mA.
Zgodnie z tym hydrofor przy użytkowaniu w basenie czy stawie może być zasilany tylko poprzez transformator
oddzielający.

- Pompa musi być zamontowana w sposób stabilny, uniemożliwiający jej upadek oraz zabezpieczona przed
zalewaniem.

- Zalecane jest zwrócenie się do swojego zaufanego elektryka.

Rys. 2

Rysunki schematyczne mogą odbiegać nieznacznie od faktycznego wyglądu pompy – nie jest to podstawą
reklamacji!

16

6. Praca z urządzeniem

6.1 Włączanie i wyłączanie

Te urządzenie jest wyposażone we wtyczkę ze stykiem ochronnym. Urządzenie jest przeznaczone do

podłączenia do gniazdka ze stykiem ochronnym zabezpieczonym wyłącznikiem różnicowo-prądowym (RCD),
o napięciu 230V~50Hz.

Używać pompy w zakresie mocy podanej na tabliczce znamionowej. Nie dopuszczać do działania
pompy na sucho. Nie wolno wprawiać w ruch pompy przy całkowicie zamkniętym dopływie.

Wskazówki bezpieczeństwa dotyczące uruchamiania

- Unikać wystawiania urządzenia na działanie wilgoci.

- Zabezpieczyć urządzenie przed deszczem.

- Upewnić się, że powyżej pompy nie znajdują się złączki kapiące wodą.

- Nie używać urządzenia w mokrych lub wilgotnych środowiskach.

- Upewnić się, że urządzenie i połączenia elektryczne znajdują się w miejscach, którym nie grozi zalewanie.

- Przed rozpoczęciem użytkowania zawsze poddać urządzenie kontroli wzrokowej (szczególnie przewody
zasilające z sieci i wtyczka). Jeżeli jest uszkodzone, nie wolno go używać

Przed uruchomieniem pompy napełnić wodą rurę ssawną (2) i kadłub pompy (8) przez otwór korka wlewowego
(9). Upewnić się, że nie występują przecieki, po czym zamknąć korek. Otworzyć elementy odcinające na rurze
tłocznej (np. kurek wody) w celu umożliwienia ujścia powietrza podczas zasysania.
Włożyć wtyczkę (12) hydroforu do gniazdka wtykowego z napięciem przemiennym 230V a wyłącznik na
obudowie silnika pompy ustawić na „1”. Hydrofor natychmiast się uruchamia.

Pompy hydroforowe są typu samozasysającego, dlatego możliwe jest ich uruchomienie bez napełniania wodą
rury ssawnej, jest jednak konieczne dokonanie napełnienia kadłuba pompy. W tym przypadku hydrofor
potrzebuje kilku minut, aby zassać. W niektórych wypadkach może być konieczne kilkakrotne napełnianie
kadłuba pompy wodą. Zależy to od długości i średnicy rury ssawnej. Jeżeli hydrofor pozostaje nieużywany
przez długi okres czasu przed jego ponownym uruchomieniem należy powtórzyć wszystkie opisane wyżej
czynności.

Regulacja presostatu

Presostat pomp został nastawiony fabrycznie na wartość 1,8 bar dla ciśnienia załączania oraz 2 bar dla
ciśnienia wyłączania. Na podstawie doświadczenia wartości te wydają się optymalne dla większej instalacji.
Faktyczne ciśnienie robocze widoczne jest na manometrze (7). W razie konieczności zmodyfikowania regulacji
zalecane jest zwrócenie się do wykwalifikowanego elektryka.

7. Czyszczenie, konserwacja, przechowywanie i zamawianie części
zamiennych

Przed wykonaniem prac konserwacyjnych i czyszczeniem bądź przechowywaniem wyłącz urządzenie,

17

wyciągnij wtyczkę sieciową – ryzyko porażenia prądem!

Zleć prace, które nie są opisane w tej instrukcji, upoważnionej placówce serwisowej.

Regularnie oczyszczaj i konserwuj urządzenie. Zapewni to jego sprawność i długą żywotność eksploatacyjną.

7.1 Ogólny opis oczyszczania urządzenia

1. Po każdym użyciu oczyść urządzenie czystą wodą.

2. Usuwaj włoski i włókna, które mogą się osadzać w obudowie przy użyciu strumienia wody.

3. Przepłukuj regularnie układ zasysania czystą wodą.

7.2 Konserwacja

W normalnych warunkach hydrofory nie wymagają żadnej konserwacji. W celu zapobiegania możliwym
problemom technicznym zaleca się okresowe kontrolowanie wytwarzanego ciśnienia oraz pobieranego prądu.
Zmniejszenie się ciśnienia jest objawem zużywania się pompy. Piasek oraz inne materiały ścierne obecne w
tłoczonej cieczy powodują szybkie zużywanie się urządzenia i zmniejszenie jego osiągów. W tym przypadku
zaleca się zastosowanie filtra wstępnego i wybór wkładu filtra w zależności od warunków pracy pompy.
Zwiększony pobór prądu jest oznaką anormalnych tarć mechanicznych w pompie i/lub w silniku.
W celu uniknięcia ewentualnych problemów technicznych zaleca się również regularne kontrolowanie
ciśnienia przeładowczego w zbiorniku. W tym celu należy odłączyć pompę od sieci zasilającej i otworzyć punkt
poboru wody, tak, aby system przestał być pod ciśnieniem.

Jeśli po wykonaniu opisanych wyżej czynności zaistniały problem nie zostanie wyeliminowany należy
zwrócić się do punktu serwisowego.

7.3 Usuwanie blokady

Jeżeli urządzenie ulegnie zablokowaniu, usuń wąż wlotowy, podłącz wąż ciśnieniowy do podłączenia wlotu
wody. Otwórz zawór wodny, włącz urządzenie kilka razy na ok 2 sek. Większość blokad może być w ten sposób
usuniętych.

7.4 Wymiana przewodu zasilającego

NIEBEZPIECZEŃSTWO – odłącz hydrofor od źródła prądu

Jeżeli przewód zasilający jest uszkodzony, musi być wymieniony przez wykwalifikowaną osobę

Nie dopuść do suchobiegu!

7.5 Przechowywanie

Przechowuj urządzenie w suchym, zabezpieczonym przed mrozem i niedostępnym dla dzieci miejscu.
Przed złożeniem urządzenia w magazynie (np. na czas zimy) opróżnij je z wody całkowicie i oczyść. Pozwól
aby wyschło. Osady i pozostałości mogą utrudniać uruchamianie urządzenia.
Jeżeli istnieje ryzyko wystąpienia mrozów opróżnij całkowicie zbiornik urządzenia z wody.
Wszystkie wykraczające poza ten zakres czynności, a szczególnie otwieranie pokryw, muszą być wykonywane
przez wykwalifikowanego elektryka. Jeżeli urządzenie wymaga naprawy zgłoś się do autoryzowanego punktu
serwisowego.
Jeżeli przystępujesz do użytkowania urządzenia po dłuższym czasie upewnij się że wirnik obraca się bez
problemu – włącz i wyłącz na chwilkę wyłącznik.

18

7.6 Zamawianie części zamiennych

Przy zamawianiu części zamiennych podaj następujące dane hydroforu z tabliczki znamionowej,
umieszczonej na obudowie:

• Typ urządzenia

• Numer artykułu

• Numer identyfikacyjny

W celu przyspieszenia realizacji zamówienia podaj numer części zamiennej, którą potrzebujesz. Możesz
również dosłać zdjęcie uszkodzonego elementu na adres mailowy producenta: [email protected] – ułatwi to
jednoznaczną identyfikację zwłaszcza w przypadku nieznajomości numeru części.
Zamówienia części możesz dokonać również w autoryzowanych punktach serwisowych, których wykaz
znajdziesz na stronie internetowej producenta: www.krysiak.pl

UŻYWAJ TYLKO ORYGINALNYCH CZĘŚCI ZAMIENNYCH.

Części zamienne złej jakości mogą uszkodzić hydrofor i skrócić jego żywotność.

Producent nie ponosi odpowiedzialności za szkody wywołane przez urządzenie, jeżeli zostaną one wywołane
z powodu nieprawidłowo wykonanej samodzielnej naprawy, zastosowania nieoryginalnych części zamiennych,
względnie zastosowania urządzenia niezgodnie z jego przeznaczeniem.

8. Plan wyszukiwania usterek

Nigdy nie podejmuj się rozbiórki urządzenia. W razie konieczności sprawdzenia i naprawy dokona
autoryzowany serwis (w porozumieniu ze sprzedawcą).

Problem

Przyczyna

Rozwiązanie

Hydrofor nie dostarcza wody,
silnik nie obraca się

1. Brak zasilania

2. Zadziałanie
zabezpieczenia silnika

3. Kondensator uszkodzony

4. Wał zablokowany

5. Nieprawidłowo

zainstalowany lub
uszkodzony presostat

- sprawdzić czy jest napięcie i
czy wtyczka jest prawidłowo
podłączona;

- upewnić się jaka jest tego
przyczyna i ponownie uruchomić
wyłącznik; jeśli zainterweniował
regulator temperatury odczekać,
aż system się ochłodzi;

- zwrócić się do punktu
serwisowego;

- ustalić przyczynę i odblokować
pompę;

- zwrócić się do punktu
serwisowego;

Silnik się obraca, ale hydrofor
nie dostarcza wody

1. Kadłub pompy nie jest
napełniony

2. Dostawanie się powietrza
przez rurę ssawną

- zatrzymać urządzenie i
napełnić kadłub wodą;

- skontrolować czy złącza są
szczelne, czy poziom cieczy nie
obniżył się poniżej zaworu

19

3. Wysokość zasysania
przekracza wysokość
przewidzianą dla jednostki

dennego, czy zawór denny jest
szczelny i czy nie blokował się,
czy na długości rury ssawnej nie
występują syfony, esowate
wygięcia, przeciwnachylenia lub
przewężenia;

- skontrolować i zmniejszyć
wysokość zasysania lub
zastosować urządzenie
posiadające bardziej
odpowiednią charakterystykę;

Urządzenie zatrzymuje się po
krótkim okresie funkcjonowania
wskutek zadziałania
zabezpieczenia

1. Zasilanie nie jest zgodne z
danymi na tabliczce
znamionowej

2. Jakiś przedmiot
zablokował wirnik

3. Płyn jest zbyt gęsty

4. Zbyt wysoka temperatura
cieczy lub otoczenia

5. Pompa obraca się na

sucho lub przy
zamkniętym zaworze
zasuwowym na
przewodzie wlotowym

- skontrolować napięcie
przewodu zasilającego;

- zdemontować i oczyścić
pompę;

- rozcieńczyć pompowaną ciecz;

- usunąć przyczynę problemu,
odczekać aż pompa ulegnie
ochłodzeniu i ponownie ją
uruchomić;

- usunąć przyczynę problemu,
odczekać aż pompa ulegnie
ochłodzeniu i ponownie ją
uruchomić

Urządzenie uruchamia się i
zatrzymuje z nadmierną
częstotliwością

1. Uszkodzona membrana
zbiornika

2. Brak sprężonego
powietrza w zbiorniku

3. Zablokowany i nieszczelny
zawór denny

- zlecić serwisowi wymianę
membrany lub zbiornika;

- za pośrednictwem zaworu
tłocznego napełnić zbiornik
powietrzem aż do osiągnięcia
ciśnienia 1,5 bar;

- zdemontować i oczyścić zawór
lub wymienić go

Urządzenie nie osiąga
pożądanego ciśnienia

1. Zbyt niskie ciśnienie
wyłączania presostatu

2. Dostawanie się powietrza
przez rurę ssawną

- zwrócić się do punktu
serwisowego;

- skontrolować czy złącza są
szczelne, czy poziom cieczy nie
obniżył się poniżej zaworu
dennego, czy zawór denny jest
szczelny i czy nie blokował się,
czy na długości rury ssawnej nie
występują syfony, esowate
wygięcia, przeciwnachylenia lub

20

przewężenia

Urządzenie pracuje w trybie
ciągłym

1. Zbyt wysoko nastawione
ciśnienie wyłączania
presostatu

2. Dostawanie się powietrza
przez rurę ssawną

- zwrócić się do punktu
serwisowego;

- skontrolować czy złącza są
szczelne, czy poziom cieczy nie
obniżył się poniżej zaworu
dennego, czy zawór denny jest
szczelny i czy nie blokował się,
czy na długości rury ssawnej nie
występują syfony, esowate
wygięcia, przeciwnachylenia lub
przewężenia

9. Gwarancja

Na niniejsze urządzenie obowiązuje 24-miesięczna gwarancja. W ramach gwarancji gwarant zapewnia
kupującemu nieodpłatne usunięcie usterek w funkcjonowaniu urządzenia wynikających z jego wadliwości
konstrukcyjnych i materiałowych. Niektóre części konstrukcyjne ulegające normalnemu zużyciu oraz szkody
wywołane naturalnym zużyciem, przeciążeniem lub nieprawidłową obsługą, są wykluczone z zakresu
gwarancji. Warunkiem skorzystania ze świadczeń gwarancyjnych jest przestrzeganie podanych w instrukcji
obsługi wskazówek dotyczących oczyszczania, konserwacji i napraw urządzenia. Próby samodzielnej
naprawy urządzenia względnie jego rozebranie albo otwarcie obudowy silnika przez osoby nieupoważnione,
powodują wygaśnięcie gwarancji.

Warunkiem skorzystania ze świadczenia gwarancyjnego jest przekazanie nierozmontowanego urządzenia
wraz z dowodem zakupu naszemu centrum serwisowemu lub sprzedawcy. Wykonanie obowiązków
wynikających z gwarancji nastąpi w terminie 30 dni, licząc od dnia dostarczenia urządzenia przez Użytkownika.
W przypadku reklamacji gwarancyjnej lub zlecenia naprawy należy dostarczyć oczyszczone urządzenie wraz
z informacją o usterce pod adres naszego punktu serwisowego. W celu ustalenia wskazówek dotyczących
nadania przesyłki należy skontaktować się z gwarantem.

Utylizację Twojego urządzenia przeprowadzimy bezpłatnie.
Naprawy nie objęte gwarancją można zlecać odpłatnie naszemu centrum serwisowemu.

10. Usuwanie odpadów i recycling

Każde gospodarstwo jest użytkownikiem sprzętu elektrycznego i elektronicznego, a co za tym idzie –
potencjalnym wytwórcą niebezpiecznego dla ludzi i środowiska odpadu, z tytułu obecności w tymże
niebezpiecznych substancji, mieszanin oraz części składowych. Z drugiej strony zużyty sprzęt to cenny
materiał, z którego można odzyskać surowce takie jak miedź, cyna, szkło, żelazo itp.

Użytkownik hydroforu zgodnie z przepisami o ochronie środowiska zobowiązany jest do prowadzenia
prawidłowej gospodarki odpadami zgodnie z przepisami krajowymi. Nie wyrzucaj urządzeń razem z odpadami

21

domowymi. Przekaż niepotrzebne urządzenie, jego akcesoria i opakowanie do zgodnej z przepisami o
ochronie środowiska naturalnego utylizacji. Oddaj je w punkcie recyklingu – użyte w produkcji elementy z
tworzyw sztucznych i metalu można posegregować i poddać selektywnej utylizacji. Informacje o dostępnym
systemie zbierania zużytego sprzętu elektrycznego i elektronicznego można znaleźć u sprzedawcy oraz w
urzędzie miasta/gminy.

Pamiętaj, że odpowiednie postepowanie ze zużytym sprzętem zapobiega negatywnym konsekwencjom dla
środowiska naturalnego i zdrowia ludzkiego!

W przypadku pytań zwróć się o poradę do Centrum Serwisowego producenta.
Pamiętaj, że producent bezpłatnie przeprowadza utylizację przesłanych do niego uszkodzonych i zużytych

swoich urządzeń.

11. RYSUNEK ZŁOŻENIOWY NR 1
