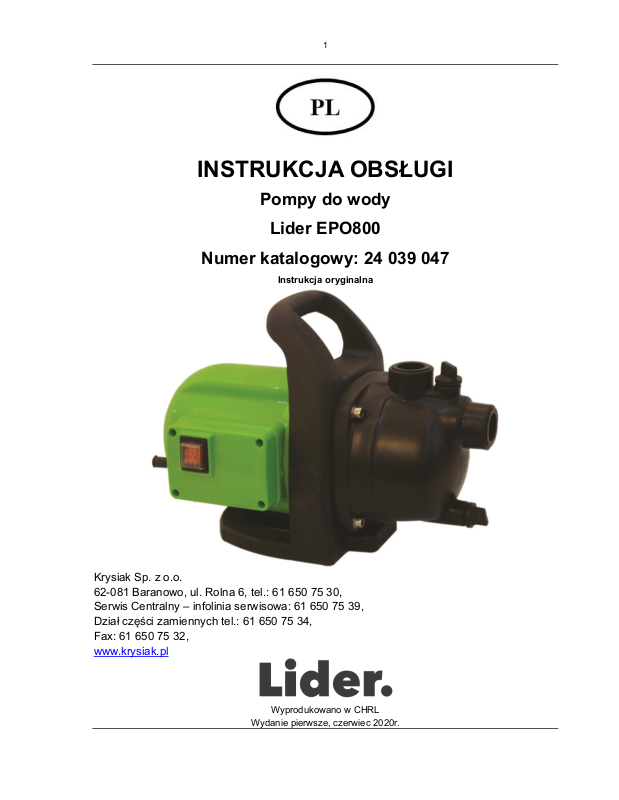

Page 1
1
INSTRUKCJA OBSŁUGI
Pompy do wody
Lider EPO800
Numer katalogowy: 24 039 047
Instrukcja oryginalna
Krysiak Sp. z o.o.
62-081 Baranowo, ul. Rolna 6, tel.: 61 650 75 30,
Serwis Centralny – infolinia serwisowa: 61 650 75 39,
Dział części zamiennych tel.: 61 650 75 34,
Fax: 61 650 75 32,
www.krysiak.pl
Wyprodukowano w CHRL
Wydanie pierwsze, czerwiec 2020r.
Page 2
2
Page 3
3
DEKLARACJA ZGODNOŚCI WE
Krysiak Sp. z o.o., ul. Rolna 6, 62-081 Baranowo niniejszym oświadcza, że poniżej oznaczone według rodzaju
i typu urządzenie wprowadzone przez nas do obrotu spełnia odpowiednie wymagania dotyczące
bezpieczeństwa i ochrony zdrowia zawarte w obowiązujących Dyrektywach UE z jej późniejszymi
modyfikacjami.
Osoba odpowiedzialna za przygotowanie dokumentacji technicznej na terenie UE:
Andrzej Krysiak, Rolna 6, 62-081, Baranowo deklaruje z pełną odpowiedzialnością, że:
Maszyna: Pompa do wody Lider EPO800
Model GP800
Numery seryjne: 2020015790001-2020015799999
Rok produkcji: 2020
Funkcja: pompa tłocząca wodę
do której odnosi się niniejsza deklaracja, spełnia wymagania:
2014/30/UE – Dyrektywa kompatybilności elektromagnetycznej
2014/35/EU – Dyrektywa niskonapięciowa LVD
2011/65/EU i (EU)2015/863 – Dyrektywa ROHS
Do oceny zgodności zastosowano następujące normy zharmonizowane:
EN 60335-1:2012+A11+A13, EN 60335-2-41:2003+A1+A2,
EN 62233:2008, EN 55014-1:2017, EN 55014-2:2015
EN 6100-3-2:2014, EN 6100-3-3:2013,
EN 62321-1:2013, EN 62321-2:2014, EN 62321-3-1:2014, EN 62321-8:2017, EN 62321-4:2014/A1:2017, EN
62321-5:2014, EN 62321-7-1:2017, EN 62321-7-2:2017, EN 62321-6:2015
Niniejsza deklaracja zgodności WE traci swoją ważność, jeżeli urządzenie zostanie zmienione lub
przebudowane bez zgody producenta.
Integralnym elementem urządzenia jest instrukcja obsługi.
16/06/2020, Baranowo
Data i miejsce wystawienia
Imię, nazwisko oraz podpis osoby upoważnionej
do sporządzenia deklaracji zgodności
Jednostka notyfikowana:
TÜV Rheinland LGA Products GmbH Tillystraße 2, 90431, Nürnberg, Germany, NB0197
Page 4
4
Page 5
5
Przeczytaj uważnie niniejszą instrukcję przed rozpoczęciem eksploatacji pompy. Zawarte są tu ważne
informacje dotyczące zasad właściwego montażu, sposobu pracy i k onserwacji urządzenia, bezpiecznych dla
użytkownika. Przechowuj instruk cję w bezpiecznym miejscu, aby w razie potrzeby móc do niej wrócić lub
przekazać ją kolejnym użytkownikom wraz z urządzeniem.
Uwaga!
Zwracaj szczególną uwagę na rozdziały, które zawierają sygnały ostrzegawcze i uwagi.
Spis treści
Spis treści ................................................................................................................................... 5
1. Zawartość opakowania ......................................................................................................... 6
2. Przeznaczenie ...................................................................................................................... 6
3. Opis ogólny ........................................................................................................................... 6
3.1 Opis działania .................................................................................................................. 6
3.2 Elementy pompy (budowa) .............................................................................................. 7
3.3 Dane techniczne .............................................................................................................. 8
4. Podstawowe zalecenia bezpieczeństwa ............................................................................... 8
4.1 Symbole dotyczące urządzenia ....................................................................................... 8
4.2 Symbole w instrukcji obsługi ............................................................................................ 8
4.3 Ogólne wskazówki bezpieczeństwa .............................................................................. 10
5. Przed uruchomieniem ......................................................................................................... 12
5.1 Przyłączanie węża ssącego ........................................................................................... 12
5.2 Zalewanie pompy ........................................................................................................... 12
5.3 Przyłączanie węża ciśnieniowego (na wylocie) ............................................................. 12
6. Praca z urządzeniem .......................................................................................................... 12
6.1 Włączanie i wyłączanie .................................................................................................. 12
5.4 Wskazówki dotyczące pracy urządzenia ....................................................................... 13
7. Czyszczenie, konserwacja, przechowywanie i zamawianie części zamiennych ................ 13
7.1 Ogólny opis oczyszczania urządzenia ........................................................................... 13
7.2 Oczyszczanie łopatek wirnika ........................................................................................ 13
7.3 Przechowywanie ............................................................................................................ 14
7.4 Zamawianie części zamiennych .................................................................................... 14
8. Plan wyszukiwania usterek ................................................................................................. 14
9. Gwarancja ........................................................................................................................... 15
10.Usuwanie odpadów i recycling............................................................................................ 16

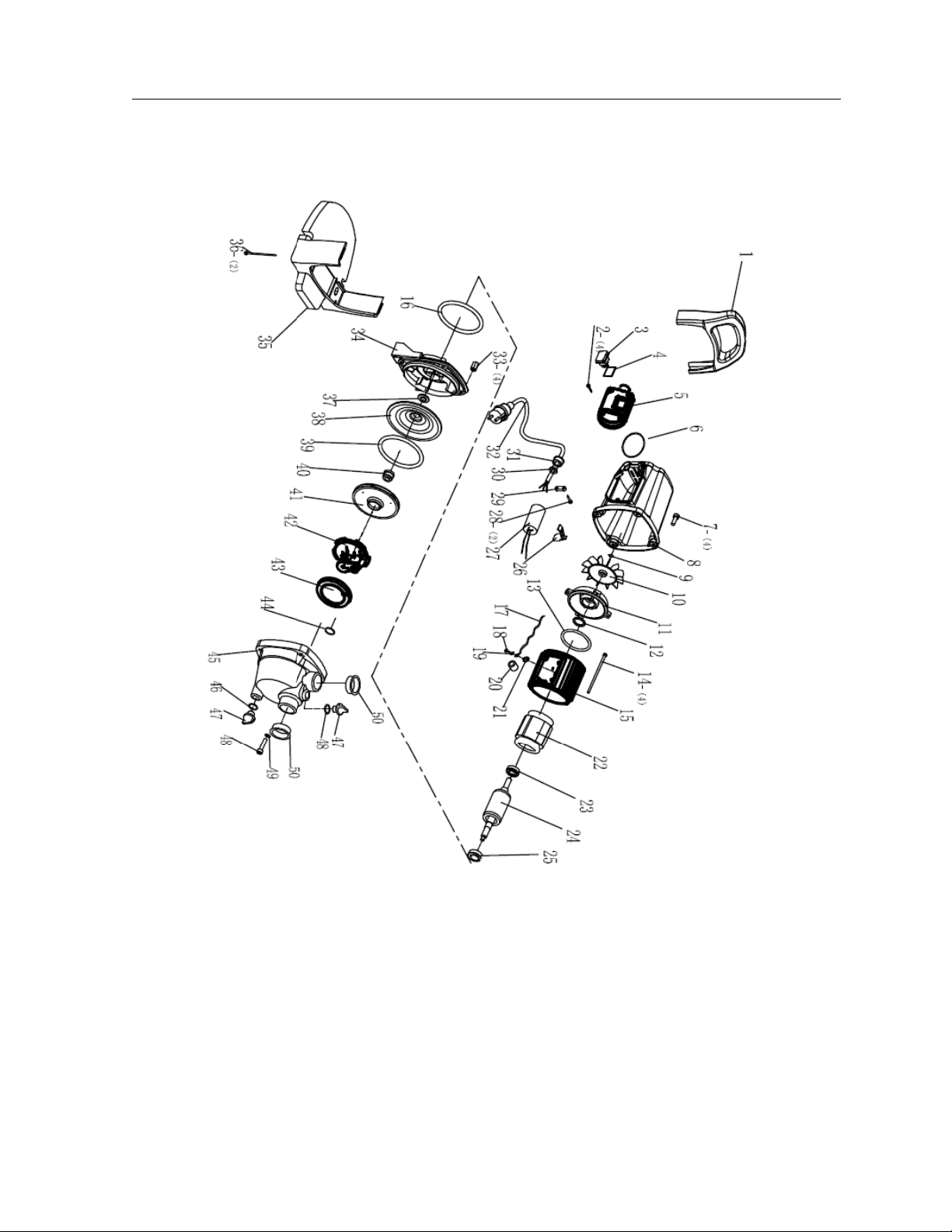

11. RYSUNEK ZŁOŻENIOWY NR 1 ......................................................................................... 17
Page 6
6
1. Zawartość opakowania
Ostrożnie otwórz opakowanie i wyciągnij z niego wszystkie elementy pompy.
Komplet powinien zawierać:
- pompa
- instrukcja obsługi
2. Przeznaczenie
Pompa elektryczna prz eznaczona jest do użytku domowego tj. do opróżnienia basenu, zbiorników
wodnych, oczek wodnych i podlewania trawników. Nadaje się do przelewania czystych lub umiark owanie
zanieczyszczonych cieczy bez zanurzania w wodzie. Pompa zapewnia odpowi ednie ciśnienie do korzystania
ze zraszaczy ogrodowych. Pompy nie należy zanurzać.
Pompa nie nadaje się do pompowania słonej wody oraz do cieczy łatwopalnych, korozyjnych,
wybuchowych lub niebezpiecznych. Absolutnie nie dopuszczaj do działania pompy na sucho.
Nie stosuj pompy do przepompowywania cieczy o temp. powyżej +35 °C.
Każde inne wykorzystanie pompy jest sprzeczne z przeznaczeniem i może stanowić poważne zagrożenie dla
użytkownika, a także prowadzić do uszkodzenia urządzenia.
Pompa nie jest przeznaczona do użytkowania przez dzieci oraz osoby dorosłe znajdujące się pod wpływem
alkoholu, środków odurzających lub leków ograniczających możliwość prowadzenia pojazdów mechanicznyc h
i obsługiwania maszyn. Urządzenie może obsługiwać wyłącznie osoba dorosła, która zapoznała się z niniejszą
instrukcją i jest świadoma ryzyka, jakie może wystąpić w wyniku nieprzestrzegania zasad w niej zawartych.
Producent nie ponosi odpowiedzialności za szkody zaistniałe w wyniku użycia urządzenia niezgodnego z
przeznaczeniem oraz jego nieprawidłowej obsługi. Za wszelkie wypadki lub szkody poniesione przez innych
ludzi na zdrowiu lub mieniu odpowiada wyłącznie właściciel pompy i/lub osoba ją obsługująca.
Pompa nie jest przystosowana do użytku komercyjnego, ani do pracy ciągłej.
Ta pompa nie jest przeznaczona do pompowania wody pitnej!
3. Opis ogólny
3.1 Opis działania
Pompa do wody brudnej funkcjonuje jako pompa tłocząca wodę. Umieszczona powyżej lustra wody
napędzana silnikiem elektrycznym, wypompowuje wodę, w której nie została zanurzona. Pompa jest
wyposażona w wyłącznik, którym można ja włączyć lub wyłączyć. Przy przeciążeniu pompa jest wyłączona
przez wbudowany termostat. Po ostygnięciu silnik uruchamia się automatycznie na nowo.
Page 7
7

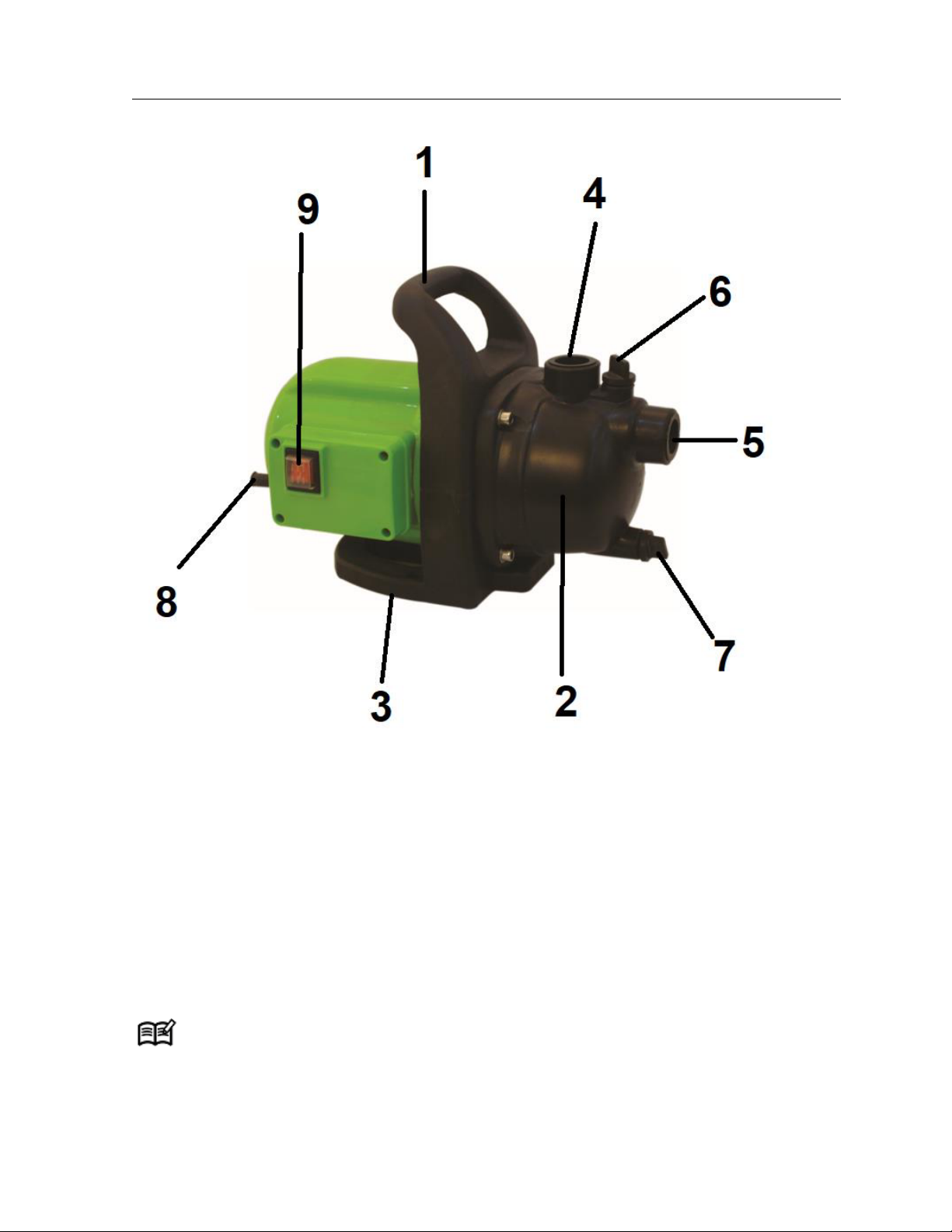

3.2 Elementy pompy (budowa)
Rys. 1
1. Uchwyt do przenoszenia
2. Obudowa pompy
3. Podstawa
4. Przyłącze tłoczące-wylot
5. Przyłącze ssące-wlot
6. Korek zalewowy
7. Korek spustowy
8. Przewód zasilający
9. Wyłącznik ON/ OFF
Przed uruchomieniem pompy zapoznaj się z Rys. 1 przedstawiającym elementy urządzenia.
Page 8
8
3.3 Dane techniczne
MODEL EPO800
Napięcie sieciowe / częstotliwość 230 V~, 50 Hz
Moc pobierania 800W
Klasa IP wodoszczelności IPX4
Klasa ochronności elektrycznej I
Maksymalna wydajność 3200 l/h
Maksymalna wysokość podnoszenia 40 m
Maksymalna wysokość zasysania 8 m
Waga netto 7 kg
Gwarantowany poziom mocy akustycznej 85 db(A)
Maksymalna temperatura pompowanej cieczy 35 °C
Średnica węża na wejściu i wyjściu 1”
*Producent zastrzega sobie prawo do zmian poprawiających funkcjonalność i bezpieczeństwo urządzenia,
które niekoniecznie są odzwierciedlone na rysunkach i w opisach niniejszej instrukcji.
4. Podstawowe zalecenia bezpieczeństwa
Zawarte są tu podstawowe zasady bezpieczeństwa, konieczne do zachowania podczas pracy urządzenia.
Urządzenie jest zaopatrzone w naklejki ostrzegawcze i informacje w postaci piktogramów – umownych znaków
ostrzegawczych, które mają przypominać o bezpieczeństwie użytkowania i obsługi. Naklejki te należy
utrzymywać w czystości i nie wolno ich odklejać. W przypadku uszkodzenia, zabru dzenia czy utraty czytelności
należy dokupić je u importera i ponownie umieścić na maszynie.
Znaki bezpieczeństwa oraz napis ostrzegawczy jest umieszczony na obudowie urządzenia.
4.1 Symbole dotyczące urządzenia
Dbaj o to, aby były czytelne (nie wszystkie są na urządzeniu):
4.2 Symbole w instrukcji obsługi
UWAGA! Zachowaj szczególną ostrożność!
UWAGA!
Przeczytaj uważnie instrukcję obsługi przed uruchomieniem
urządzenia.
OSTRZEŻENIE
Niebezpieczeństwo porażanie prądem elektrycznym.
Zachowaj szczególną ostrożność.
W celu minimalizacji ryzyka pożaru, porażenia prądem elektrycznym i
Page 9
9
obrażeń ciała należy podczas instalowania i użytkowania zapoznaj się i
zawsze ściśle przestrzegaj zawartych w instrukcji środków ostrożności.
UWAGA!
Wyjmij wtyczkę z gniazdka przed naprawą, czyszczeniem i
konserwacją pompy lub gdy przewód elektryczny jest uszkodzony,
poplątany lub przecięty.
UWAGA!
Nie używaj urządzenia w sadzawkach ogrodowych, w których żyją ryby
lub/i cenne rośliny!
Nie używaj urządzenia gdy w wodzie przebywają osoby. Istnieje
niebezpieczeństwo porażenia prądem elektrycznym.
UWAGA!
Wirujące elementy – niebezpieczeństwo wciągnięcia części ciała
bądź luźnych elementów odzieży
Nie pracować w temperaturach poniżej 0oC
Nie pompować wody, która ma powyżej 35
o
C
OSTRZEŻENIE!
Stosuj odpowiednie środki ochrony osobistej.
Do pracy zakładaj solidne obuwie z podeszwą antypoślizgową.
Gwarantowany poziom mocy akustycznej.
Produkt odpowiada standardom bezpieczeństwa.
I klasa ochronności – oznacza, że produkt musi być uziemiony
(zerowany).
Nie wyrzucaj urządzenia razem ze śmieciami domowymi.
Przekaż niepotrzebne urządzenie, jego akcesoria i opakowanie do
utylizacji zgodnej z przepisami o ochronie środowiska (do punktów
recyklingu).
UWAGA! Ostrzeżenie - symbol niebezpieczeństwa z informacjami na temat ochrony osób i mienia.
Page 10
10
WSKAZÓWKA ułatwiająca posługiwanie się urządzeniem.
4.3 Ogólne wskazówki bezpieczeństwa
Przeczytaj uważnie niniejszą instrukcję. Przechowuj ją, aby móc do niej zaglądać w dowolnej chwili.
Pompa elektryczna w czas ie pracy wytwarza pole elektromagnetyczne. Pole to może w określonych
warunkach wpływać na stymulatory serca. Aby zmniejszyć niebezpieczeństwo poważnych lub śmiertelnych
obrażeń, zalecamy osobom je posiadającym konsultację z lekarzem przed rozpoczęciem obsługiwania
urządzenia.
W celu minimalizacji ryzyka pożaru, porażenia prądem elektrycznym i o brażeń ciała należy podczas
instalowania i użytkowania pompy zapoznaj się i zawsze ściśle przestrzegaj zawartych w instrukcji środków
ostrożności.
• Nie pozwalaj dzieciom oraz innym osobom dorosłym, które nie zaznajomiły się z niniejszą instrukcją
obsługi, używać urządzenia.
• Pompa nie jest zabawką, zachowaj szczególną ostrożność przez cały czas kontaktu z urządzeniem.
• Nie używaj pompy do innych celów niż zgodnych z przez nac zeniem. Pompowanie substancji
agresywnych chemicznie (ściernych), żrących, palnych (np. paliwa silnikowe) i wybuchowych, słonej
wody, środków czyszczących oraz artykułów spożywczych jest zabronione!
• Nie k orzystaj z urządzenia w czasie, w którym w pobliżu znajdują się inne osoby (szczególnie małe
dzieci) oraz zwierzęta domowe.
• Pamiętaj, że to użytkownik i/lub właściciel ponoszą odpowiedzialność za wypadki i urazy innych osób
oraz ich mienia.
• W celu uniknięcia porażenia prądem elektrycznym zakładaj wysokie, gumowe, solidne oraz
odpowiednie obuwie.
• Przed każdym użyciem przeprowadź kontrolę wzrokową urządzenia. Nie uruchamiaj pompy, jeśli brak
w niej jakichkolwiek elementów.
• Używaj wyłącznie części zamiennych i elementów wyposażenia, które zostały dostarczone i/lub są
zalecane przez producenta. Użycie innych części zamiennych pro wadzi do utraty roszczeń z tytułu
gwarancji.
• Nie korzystaj z urządzenia w przypadku zmęczenia, osłabionej koncentracji, gdy jesteś pod wpływem
alkoholu, leków lub innych środków odurzających. Używaj pompy z rozsądkiem.
• Nigdy nie zostawiaj pompy w miejscu pracy bez kontroli, zwłaszcza w pomieszczeniach mieszkalnych!
Nadzoruj urządzenie, aby dostatecznie wcześnie rozpoznać automatyczne wyłączenie pompy albo
pracę ‘na sucho’. Regularnie sprawdzaj działanie przełącznika pływakowego w celu zachowania
gwarancji i rękojmi.
• Chroń urządzenie przed mrozem i pracą „na sucho”.
• Nie uruchamiaj urządzenia gdy jest zanurzone w wodzie!
• Nie pracuj przy użyciu urządzenia, które jest niekompletne, uszkodzone lub przebudowane bez zgody
producenta. Nie przeciążaj urządzenia.
• Nie używaj pompy w pobliżu palnych cieczy i gazów - niebezpieczeństwo pożaru lub wybuchu.
• Pompa nie jest przystosowana do pracy ciągłej (np. do napędzania cieków wodnych w sadzawkach
ogrodowych). Regularnie sprawdzaj, czy urządzenie pracuje prawidłowo.
• Pompa zawiera środki smarne, które w określonych okolicznościach mogą wyciec z pompy i
Page 11
11
spowodować uszkodzenia oraz zanieczyszczenia. Nie używaj pompy w sadzawkach ogrodowych, w
których żyją ryby lub/i cenne rośliny!
• Nie używaj urządzenia gdy w wodzie przebywają osoby. Istnieje niebezpieczeństwo porażenia
prądem elektrycznym.
• Nie podnoś, ani nie transportuj urządzenia w czasie, gdy silnik pracuje. Nie manipuluj nią ciągnąc za
przewód.
• Zawsze wyłącz urządzenie i wyciągnij przewód sieciowy:
- gdy oddalasz się od pompy;
- jeżeli urządzenie jest nieużywane;
- przed rozpoczęciem jakichkolwiek prac przy pompie w przypadku wystąpienia nieszczelności w
układzie wodnym;
- przed sprawdzaniem, czyszczeniem i przechowywaniem;
- jeżeli przewód sieciowy jest uszkodzony bądź poplątany;
- jeżeli w trakcie pracy urządzenie natrafia na ciało obce. W takim przypadku spra wdź urządzenie
pod kątem uszkodzeń lub ewentualnie napraw.
• Jeśli powstanie sytuacja nieopisana w tej instrukcji, zwróć się o pomoc na infolinię serwisową
producenta.
• Nie podejmuj samodzi elnych prób naprawiania urządzenia lub wymiany przewodu czy wtyczki, o ile
nie posiadasz właściwego przygotowania zawodowego w tym zakresie. Wszystkie prace, które nie są
opisane w tej instrukcji, powinien przeprowadzić autoryzowany serwis upoważniony przez dealera.
• Przechowuj urządzenie w suchym miejscu, poza zasięgiem dzieci.
Nie uruchamiaj urządzenia, gdy w wodzie przebywają ludzie – nie bezpieczeństwo porażenia prądem
elektrycznym!
• Zwróć uwagę na to, aby napięcie sieciowe i częstotliwość były zgodne z danymi znajdującymi się na
tabliczce znamionowej.
• Gniazdo przyłączeniowe do przewodu zasilającego musi być wyposażone w 2 styki + dodatkowo styk
zerujący 10-16A/250V zgodnie z normami europejskimi. Przewody zasilające z sieci nie powinny mieć
przekroju mniejszego niż przewód H07 RN-F (o przekroju 1,5 mm
2
).
• Podłączaj pompę tylko do gniazda sieciowego zabezpieczonego bezpiecznikiem co najmniej 6A oraz
wyłącznikiem różnicowoprądowym o prądzie wyzwalania nie przekraczającym 30mA.
• Przed uruchomieniem nowej pompy zleć wykwa lifikowanemu specjaliście sprawdzenie: czy złącza
elektryczne są zabezpieczone przed wodą i wilgocią oraz czy uziemienie, przewód z erowy i
bezpiecznik spełniają wymogi dostawcy energii elektrycznej i czy bezbłędnie działają.
• Ustaw urządzenie w taki sposób, by podczas pracy w k ażdej chwili zapewniony był dostęp do wtyczki
sieciowej.
• Nie wyciągaj wtyczki z gniazdka ciągnąc za przewód! Chroń przewód przed gorącem, olejem i ostrymi
krawędziami.
• Przed każdym użyciem skontroluj urządzenie, przewód i wtyc zkę pod kątem uszkodzeń.
Uszkodzonych i zużytych przewodów nie wolno naprawiać, należy je wymienić na nowe.
• Nie noś i nie mocuj urządzenia trzymając za przewód!
Page 12
12
• Używaj tylko 3 żyłowych przedłużaczy zabezpieczonych przed bryzgami wody i przeznaczonych do
stosowania na dworze. Przed użyciem zawsze odwijaj przewód z bębna i sprawdzaj, czy nie jest
uszkodzony.
• Przewody zasilające z sieci nie powinny mieć przekroju mniejszego niż przewód H05 RN-F (o
przekroju 1,5 mm
2
). Długość przewodu musi wynosić 10m.
Twoja odpowiedzialność: Ogranicz użytkowan ie tego urządzenia do osób, które przeczytały,
zrozumiały i będą się stosować do ostrzeżeń i zaleceń zawartych w tej instrukcji.
5. Przed uruchomieniem
Włącz urządzenie dopiero wtedy, gdy pompa ma przyłączone węże na wejściu i wyjściu i jest zalana
wodą.
Pompa może pracować z zamontowanym wężem przyczepionym do sekcji przyłącza (Rys. 1, poz. 4 i 5)
5.1 Przyłączanie węża ssącego
Na przyłączu ssącym (Rys. 1, poz. 4) zamontuj wąż 1”
NIGDY NIE WIESZAJ URZĄDZENIA ZA WĄŻ!
Pompa musi znajdować się w pozycji pozio mej: gwarantuje to stabilność podczas pracy. Ustaw ją na stabilnej
powierzchni tak by nie została zalana ani nie wpadła do wody. Chroń ją przed wilgocią i nie pozwól aby
pracowała w deszczu.
Zawsze ułóż wąż ssący tak aby prowadził do pompy.
Wąż ssący musi być zawsze umieszczony w wodzie, która ma być wypompowana. NIE DOPUSZCZAJ DO
SUCHOBIEGU
Otwory ssące nie mogą być nigdy zatkane. J eżeli w wodzie która jest pompowana znajduje się piasek używaj
filtra na wlocie aby chronić pompę przed uszkodzeniem.
5.2 Zalewanie pompy
Przed każdym użyciem uzupełnij pompę i wąż ssący (do przepełnienia) wodą, która ma być pompowana.
W tym celu odkręć korek zalewowy (Rys. 1, poz. 6)
5.3 Przyłączanie węża ciśnieniowego (na wylocie)
Przymocuj wąż odpływowy o średnicy 1” na przyłączu ciśnieniowym (Rys. 1, poz. 5).
Otwórz wszystkie zawory odcinające na wężu ciśnieniowym/ odpływowym
Opróżnij całą wodę z węża odpływowego aby powietrze miało gdzie uciec podczas pracy pompy.
6. Praca z urządzeniem
6.1 Włączanie i wyłączanie
Ta pompa jest wyposażona we wtyczkę ze stykiem ochronnym.
Page 13
13
Uważaj, by nigdy nie trzymać ani nie zawieszać urządzenia za przewód sieciowy. Grozi to porażeniem
prądem wskutek uszkodzenia przewodu.
1. Sprawdź pod kątem uszkodzeń pompę ustawioną na stabilnej powierzchni, zalaną wodą, z podłączonym
wężami.
2. Upewnij się że wyłącznik jest w pozycji 0. Włóż wtyczkę urządzenia do gniazdka.
3. Włącz za pomocą wyłącznika (Rys. 1, poz. 9) ustawiając go na 1.
4. Pompa zacznie pracować. Utrzymuj wąż odpływowy pionowo ok 1 m nad urządzeniem dopóki pompa nie
zostanie zalana.
5. Aby wyłączyć pompę użyj wyłącznika ustawiając go na 0. Pompa przestanie pracować.
5.4 Wskaz ówki dotyczące pracy urządzenia
Jeśli wyjście pompy zatka się a pompa nadal pracuje wyłącz ją niezwłocznie. Wyłącz pompę wyłącznikiem i
wyjmij wtyczkę z gniazda i sprawdź co jest przyczyną problemu.
Nigdy nie próbuj obracać wirnika gdy pompa jest podłączona do sieci zasilającej.
7. Czyszczenie, konserwacja, przechowywanie i zamawianie części
zamiennych
Przed wykonaniem prac konserwacyjnych i czyszczeniem bądź przechowywaniem wyłącz urządzenie,
wyciągnij wtyczkę sieciową – ryzyko porażenia prądem!
Zleć prace, które nie są opisane w tej instrukcji, upoważnionej placówce serwisowej.
Regularnie oczyszczaj i konserwuj urządzenie. Zapewni to jego sprawność i długą żywotność eksploatacyjną.
7.1 Ogólny opis oczyszczania urządzenia
1. Po każdym użyciu oczyść urządzenie. Nie używaj żadnych substancji czyszczących, rozpuszczalników.
2. Usuwaj włoski i włókna, które mogą się osadzać w obudowie pompy przy użyciu delikatnej ściereczki. Nie
używaj wody.
3. Aby usunąć wodę z pompy odkręć korek spustowy wody (Rys. 1, poz. 7)
4. Aby wyczyścić wnętrze pompy należy odkręcić plastikowe wkręty znajdujące się na obudowie pompy i
spryskać wnętrze pompy wodą.
7.2 Oczyszczanie łopatek wirnika
Aby dokładniej wyczyścić łopatki wirnika
1. Wykręć kluczem imbusowym 6 śrub znajdujących się na pokrywie pompy
2. Umyj wewnętrzne ściany obudowy pompy i wirnik czystą wodą.
Nie stawiaj ani nie odkładaj pompy tak by opierała się na łopatkach wirnika.
3. Montaż odbywa się w odwrotnej kolejności.
Page 14
14
7.3 Przechowywanie
Przed złożeniem pompy w magazynie opróżnić ją z wody i oczyść.
Przechowuj pompę w suchym, zabezpieczonym przed mrozem i niedostępnym dla dzieci miejscu.
Jeżeli pompa nie będzie używana przez dłuższy czas to oczyść ją dokładnie, zarówno po ostatnim użyciu, jak
i przed ponownym użyciem. Osady i pozostałości mogą utrudniać uruchamianie pompy.
Wszystkie wykraczające poza ten zakres czynności, a szczególnie otwieranie pompy, muszą być wykonywane
przez wykwalifikowanego elektryka. Jeżeli urządzenie wymaga naprawy zgłoś się do autoryzowanego punktu
serwisowego.
7.4 Zamawianie części zamiennych
Przy zamawianiu części zamiennych podaj następujące dane pompy z tabliczki znamionowej, umieszczonej
na obudowie:
• Typ urządzenia
• Numer artykułu
• Numer identyfikacyjny
W celu przyspieszenia realizacji zamówienia podaj numer części zamiennej, którą potrzebujesz. Możesz
również dosłać zdjęcie uszkodzonego elementu na adres mailowy producenta:
[email protected] – ułatwi to
jednoznaczną identyfikację zwłaszcza w przypadku nieznajomości numeru części.
Zamówienia części możesz dokonać również w autoryzowanych punktach serwisowych, których wykaz
znajdziesz na stronie internetowej producenta: www.krysiak.pl
UŻYWAJ TYLKO ORYGINALNYCH CZĘŚCI ZAMIENNYCH.
Części zamienne złej jakości mogą uszkodzić pompę i skrócić jej żywotność.
Producent nie ponosi odpowiedzialności za szkody wywołane przez urządzenie, jeżeli zostaną one wywołane
z powodu nieprawidłowo wykonanej samodzielnej naprawy, zastosowania nieoryginalnych części zamiennych,
względnie zastosowania urządzenia niezgodnie z jego przeznaczeniem.
8. Plan wyszukiwania usterek
Nigdy nie podejmuj się roz biórki pompy. W razie konieczności sprawdzenia i naprawy dokona autoryz owany
serwis (w porozumieniu ze sprzedawcą).
Problem Możliwe przyczyny Usuwanie
Pompa nie uruchamia się
albo nagle zatrzymuje
Brak zasilania prądem
elektrycznym
Sprawdź gniazdko,
przewód, przedłużacz,
wyłącznik, bezpiecznik
wtyczkę; w razie potrzeby
zleć naprawę
wykwalifikowanemu
elektrykowi
Pompa nie pompuje wody Moc pompy jest
zredukowana przez silne
zabrudzenia lub
pozostawiające osad
Oczyść pompę; w razie
potrzeby wymień zużyte
części
Page 15
15
domieszki wody
Brak wody w sekcji
zasysania
Zalej pompę wodą
Zatkany otwór ssący lub filtr
na wlocie
Oczyść i uruchom ponownie
Zagięty wąż Odegnij wąż
Pompowana ilość wody jest
niewystarczająca
Moc pompy jest
zredukowana przez silne
zabrudzenia lub
pozostawiające osad
domieszki wody
Oczyść pompę; w razie
potrzeby wymień zużyte
części
Zapchany/ zgięty wąż ssący Oczyść, odegnij wąż
Pompa wyłącza się po
krótkim czasie
Zabezpieczenie
przeciążeniowe silnika
wyłącza pompę z powodu
zbyt silnego
zanieczyszczenia wody
Wyjmij wtyczkę z gniazdka i
oczyść pompę i filtr
Zabezpieczenie
przeciążeniowe silnika
wyłącza urządzenie z
powodu za wysokiej
temperatury wody
Uwaga – max temperatura
wody wynosi 35
o
C.
9. Gwarancja
Na niniejsze urządzenie obowiązuje 24-miesięczna gwarancja. W ramach gwarancji gwarant zapewnia
kupującemu nieodpłatne usunięcie usterek w funkcjonowaniu urządzenia wynikających z jego wadliwości
konstrukcyjnych i materiałowych. Niektóre części konstrukcyjne ulegające normalnemu zużyciu oraz szkody
wywołane naturalnym zużyciem, przeciążeniem lub nieprawidłową obsługą, są wykluczone z zakresu
gwarancji. Warunkiem skorzystania ze świadczeń gwarancyjnych jest przestrzeganie podanych w instrukcji
obsługi wskazówek dotyczący ch oczyszczania, konserwacji i napraw urządzenia. Próby samodzielnej
naprawy urządzenia względnie jego rozebranie albo otwarcie obudowy silnika przez osoby nieupoważnione,
powodują wygaśnięcie gwarancji.
Warunkiem skorzy stania ze świadczenia gwarancyjnego jest przekazanie nierozmontowanego urządzenia
wraz z dowodem zakupu naszemu centrum serwisowemu lub sprzedawcy. Wykonanie obowiązków
wynikających z gwarancji nastąpi w terminie 30 dni, licząc od dnia dostarczenia urządzenia przez Uży tkownika.
W przypadku reklamacji gwarancyjnej lub zlecenia naprawy należy dostarczyć oczyszczone urządzenie wraz
z informacją o usterce pod adres naszego punktu serwisowego. W celu ustalenia ws kazówek dotyczących
nadania przesyłki należy skontaktować się z gwarantem.
Utylizację Twojego urządzenia przeprowadzimy bezpłatnie.
Naprawy nie objęte gwarancją można zlecać odpłatnie naszemu centrum serwisowemu.
Page 16
16
10. Usuwanie odpadów i recycling
Każde gospodarstwo jest użytkownikiem sprzętu elektrycznego i elektronicznego, a co za tym idzie –
potencjalnym wytwórcą niebezpiecznego dla ludzi i środowiska odpadu, z tytułu obecnośc i w tymże
niebezpiecznych substancji, mieszanin oraz części składowych. Z drugiej strony zużyty sprzęt to cenny
materiał, z którego można odzyskać surowce takie jak miedź, cyna, szkło, żelazo itp.
Użytkownik pompy zgodnie z przepisami o ochronie środowiska zobowiązany jest do prowadzenia prawidłowej
gospodarki odpadami zgodnie z przepisami krajowymi. Nie wyrzucaj urządzeń razem z odpadami domowymi.
Przekaż niepotrzebne urządzenie, jego akcesoria i opakowanie do zgodnej z przepisami o ochronie
środowiska n aturalnego utylizacji. Oddaj je w punkcie recyklingu – użyte w produkcji elementy z tworzyw
sztucznych i metalu można posegregować i poddać selektywnej utylizacji. Informacje o dostępnym systemie
zbierania zużytego sprzętu elektrycznego i elektronicznego można znaleźć u sprzedawcy oraz w urzędzie
miasta/gminy.
Pamiętaj, że odpowiednie postepowanie ze zużytym sprzętem zapobiega negatywnym konsekwencjom dla
środowiska naturalnego i zdrowia ludzkiego!
W przypadku pytań zwróć się o poradę do Centrum Serwisowego producenta.
Pamiętaj, że producent bezpłatnie przeprowadza utylizację przesłanych do niego uszkodzonych i zużytych
swoich urządzeń.
Page 17
17
11. RYSUNEK ZŁOŻENIOWY NR 1
Loading...
