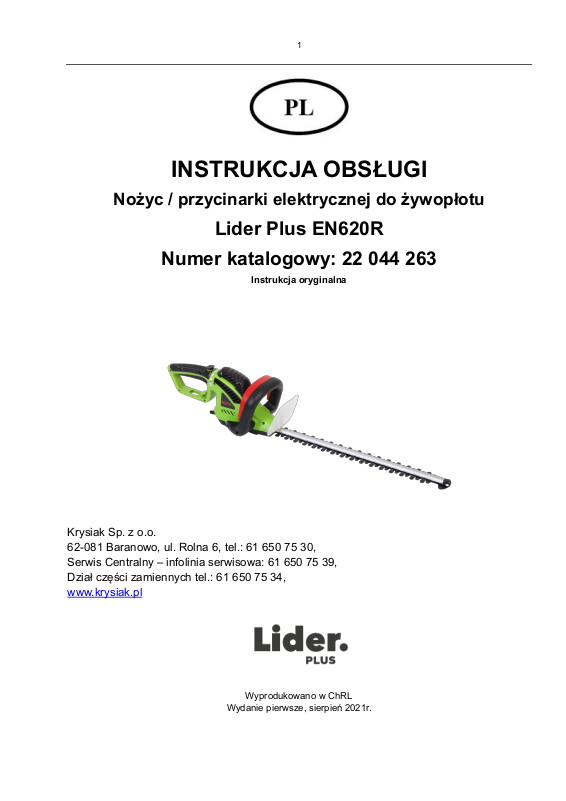

INSTRUKCJA OBSŁUGI
Nożyc / przycinarki elektrycznej do żywopłotu
Lider Plus EN620R
Numer katalogowy: 22 044 263
Instrukcja oryginalna
Krysiak Sp. z o.o.
62-081 Baranowo, ul. Rolna 6, tel.: 61 650 75 30,
Serwis Centralny – infolinia serwisowa: 61 650 75 39,
Dział części zamiennych tel.: 61 650 75 34,
www.krysiak.pl
Wyprodukowano w ChRL
Wydanie pierwsze, sierpień 2021r.
Page 2
2
Page 3
3
DEKLARACJA ZGODNOŚCI WE
Zgodnie z Rozporządzeniem Ministra Gospodarki z dnia 21 października 2008r. w sprawie zasadniczych
wymagań dla maszyn (Dz. U. Nr 199, poz. 1228) i Dyrektywą 2006/42/WE Parlamentu Europejskiego i Rady
Krysiak Sp. z o.o. ul. Rolna 6 62-081 Baranowo
Osoba odpowiedzialna za przygotowanie dokumentacji technicznej maszyny na terenie UE:
Andrzej Krysiak, Rolna 6, 62-081, Baranowo deklaruje z pełną odpowiedzialnością, że:
Maszyna:
Elektryczne nożyce do żywopłotu Lider Plus EN620R
Model：
HTEG51A-550
Numery seryjne:
2022013650001-2022013659999
Rok produkcji:
2021-2022
Funkcja:
Przycinanie żywopłotu i małych gałązek w warunkach przydomowych
do której odnosi się niniejsza deklaracja, spełnia wymagania:
2006/42/EC – Dyrektywa Parlamentu Europejskiego i Rady z dnia 17 maja 2006r. w sprawie maszyn
2014/30/EU – Dyrektywa kompatybilności elektromagnetycznej
2000/14/EC + 2005/88/EC – Dyrektywa hałasowa
2011/65/EU i 2015/863EU – Dyrektywa ROHS
Do oceny zgodności zastosowano następujące normy zharmonizowane:
EN55014-1:2017, EN 55014-2:2015; EN 61000-3-2:2019,EN 61000-3-3:2013/A1:2019
EN60745-1:2009/A11:2010; EN60745-2-15:2009/A1:2010
EN 62321-5:2013, EN 62321-6:2015, EN 62321-7-1:2015, EN 62321-7-2:2017 i ISO17075-1:2017,
EN62321-8:2017
Ponadto potwierdzono, zgodnie z dyrektywą w sprawie emisji hałasu 2000/14/EC + 2005/88/EC
Gwarantowany poziom mocy akustycznej: 99 dB(A)
Zmierzony poziom mocy akustycznej: 95,6 dB(A) k=3 dB(A)
Zmierzony poziom ciśnienia akustycznego: 85,1 dB(A) k=3,8dB(A)
Wibracje przy uchwycie przednim 3,45 m/s² , tylnym 3,59 m/s² k=1,5 m/s²
Zastosowana procedura oceny zgodności odpowiada załącznikowi V dyrektywy 2000/14/EC
Niniejsza deklaracja zgodności WE traci swoją ważność, jeżeli maszyna zostanie zmieniona lub
przebudowana bez zgody producenta.
Integralnym elementem maszyny jest instrukcja obsługi.
09/08/2021 Baranowo
Data i miejsce wystawienia
Imię, nazwisko oraz podpis osoby upoważnionej
do sporządzenia deklaracji zgodności
Jednostka notyfikująca:
TÜV SÜD Product Service GmbH; Zertifizierstelle, Ridlerstraße 65; 80339; Munchen, Germany
Page 4
4
Page 5
5
Przeczytaj uważnie niniejszą instrukcję przed rozpoczęciem eksploatacji urządzenia. Zawarte są tu
ważne informacje dotyczące zasad właściwego montażu, sposobu pracy i konserwacji urządzenia,
bezpiecznych dla użytkownika. Przechowuj instrukcję w bezpiecznym miejscu, aby w razie potrzeby móc do
niej wrócić lub przekazać ją kolejnym użytkownikom wraz z urządzeniem.
Uwaga!
Zwracaj szczególną uwagę na rozdziały, które zawierają sygnały ostrzegawcze i uwagi.
Spis treści
Spis treści ...................................................................................................................................5
1. Zawartość opakowania ..........................................................................................................6
2. Przeznaczenie .......................................................................................................................6
3. Opis ogólny ............................................................................................................................6
3.1 Opis działania ...................................................................................................................6
3.2 Elementy urządzenia ........................................................................................................7
3.3 Dane techniczne ...............................................................................................................8
4. Podstawowe zalecenia bezpieczeństwa ...............................................................................8
4.1 Symbole dotyczące urządzenia: ......................................................................................8
4.2 Symbole w instrukcji obsługi ......................................................................................... 10
4.3 Ogólne wskazówki bezpieczeństwa .............................................................................. 10
4.4 Dodatkowe wskazówki bezpieczeństwa ....................................................................... 12
5. Obsługa urządzenia ........................................................................................................... 15
5.1 Montaż przewodu zasilającego na zaczepie odciążającym. ......................................... 15
5.2 Uruchomienie urządzenia .............................................................................................. 15
5.3 Zatrzymywanie urządzenia ........................................................................................... 16
5.4 Obracanie tylnego uchwytu ........................................................................................... 16
5.5 Bezpieczna praca z urządzeniem ................................................................................. 17
6. Konserwacja, przechowywanie i zamawianie części zamiennych ..................................... 18
6.1 Konserwacja .................................................................................................................. 18
6.2 Czyszczenie .................................................................................................................. 18
6.3 Przechowywanie ............................................................................................................ 19
6.4 Przygotowanie do transportu ......................................................................................... 19
6.5 Zamawianie części ........................................................................................................ 20
7. Plan wyszukiwania usterek ................................................................................................ 20
8. Gwarancja .......................................................................................................................... 20
9. Usuwanie odpadów i recycling ........................................................................................... 21
10. Ryzyko resztkowe .............................................................................................................. 22
11. Rysunek złożeniowy ........................................................................................................... 23
Page 6
6
1. Zawartość opakowania
Ostrożnie otwórz opakowanie i wyjmij z niego wszystkie elementy przycinarki. Komplet powinien zawierać:
- przycinarkę do żywopłotu z założoną osłoną listwy nożowej,
- instrukcję obsługi
2. Przeznaczenie
Urządzenie jest przeznaczone wyłącznie do przycinania żywopłotów w ogrodach i działkach. Każde inne
jej wykorzystanie jest sprzeczne z przeznaczeniem (np. koszenie, ścinanie żywopłotów, krzewów, zarośli
i kwiatów) i może stanowić poważne zagrożenie dla użytkownika, a także prowadzić do uszkodzenia urządzenia.
Urządzenie nie jest przeznaczone do użytkowania przez dzieci oraz osoby dorosłe znajdujące się pod wpływem
alkoholu, środków odurzających lub leków ograniczających możliwość prowadzenia pojazdów mechanicznych
i obsługiwania maszyn. Urządzenie może obsługiwać wyłącznie osoba dorosła, która zapoznała się z niniejszą
instrukcją oraz jest świadoma ryzyka zranień i uszkodzeń, jakie mogą wystąpić w wyniku nieprzestrzegania
zasad w niej zawartych.
Producent nie ponosi odpowiedzialności za szkody zaistniałe w wyniku użycia urządzenia niezgodnego
z przeznaczeniem oraz jego nieprawidłowej obsługi. Za wszelkie wypadki lub szkody poniesione przez innych
ludzi na zdrowiu lub mieniu odpowiada wyłącznie właściciel urządzenia i/lub osoba ją obsługująca.
Urządzenie nie jest przystosowane do użytku komercyjnego. Umowa gwarancyjna nie obowiązuje
w przypadku, gdy urządzenie było stosowane w zakładach rzemieślniczych, przemysłowych lub do innej
działalności zarobkowej.
3. Opis ogólny
3.1 Opis działania
Nożyce elektryczne tną żywopłoty za pomocą listwy tnącej. Listwa ta wprowadzana jest w ruch za pomocą
silnika elektrycznego 230 V.
Podczas cięcia zęby tnące noża poruszają się liniowo w tę i z powrotem ruchem posuwisto-zwrotnym. Komfort
pracy użytkownika gwarantuje niewielka waga urządzenia, możliwość ustawienia listwy tnącej pod różnymi
kątami oraz zabezpieczenia – osłona dłoni i blokada włączenia (urządzenie pracuje wyłącznie przy wciśniętych
dwóch włącznikach).
Page 7
7
3.2 Elementy urządzenia

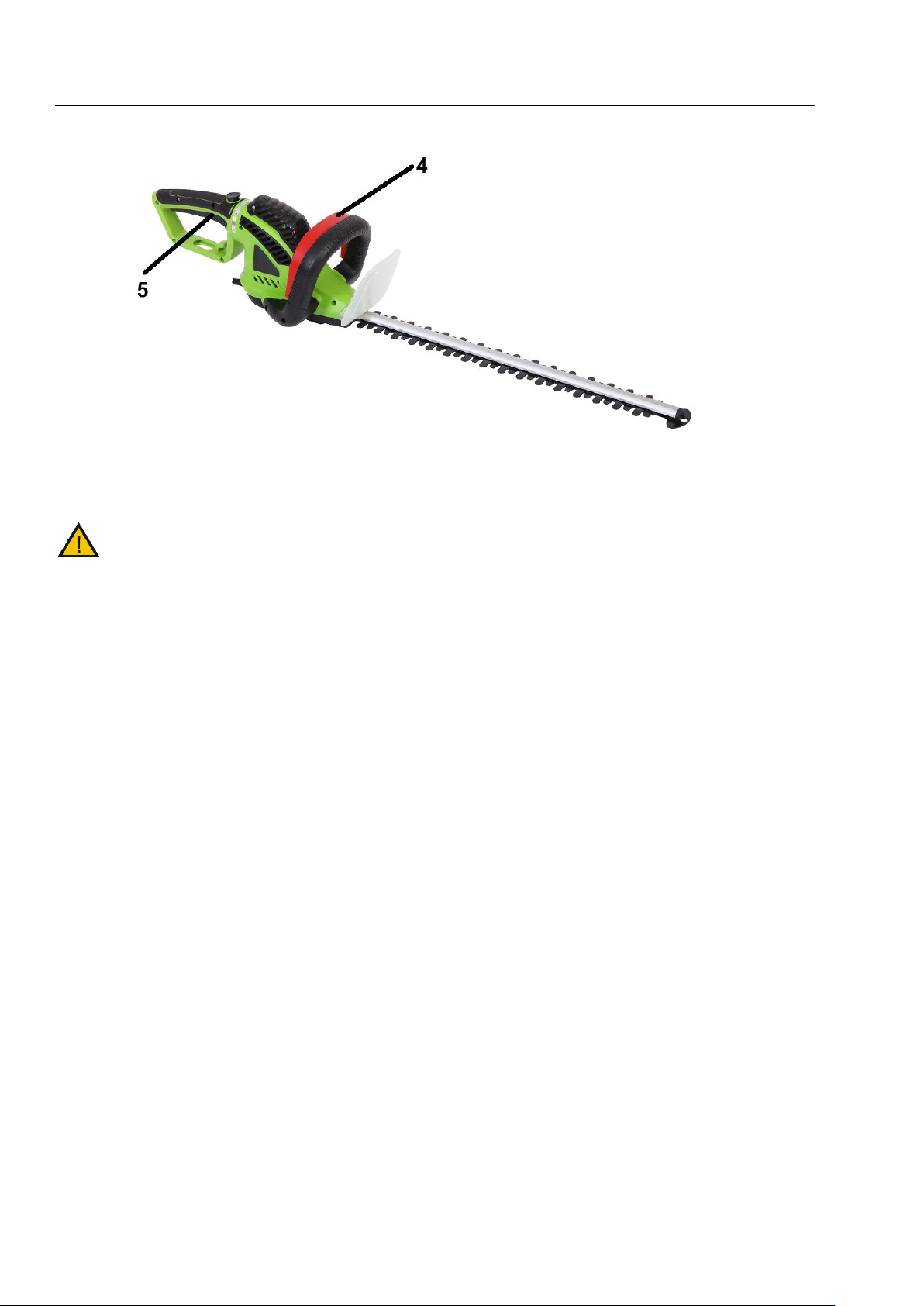

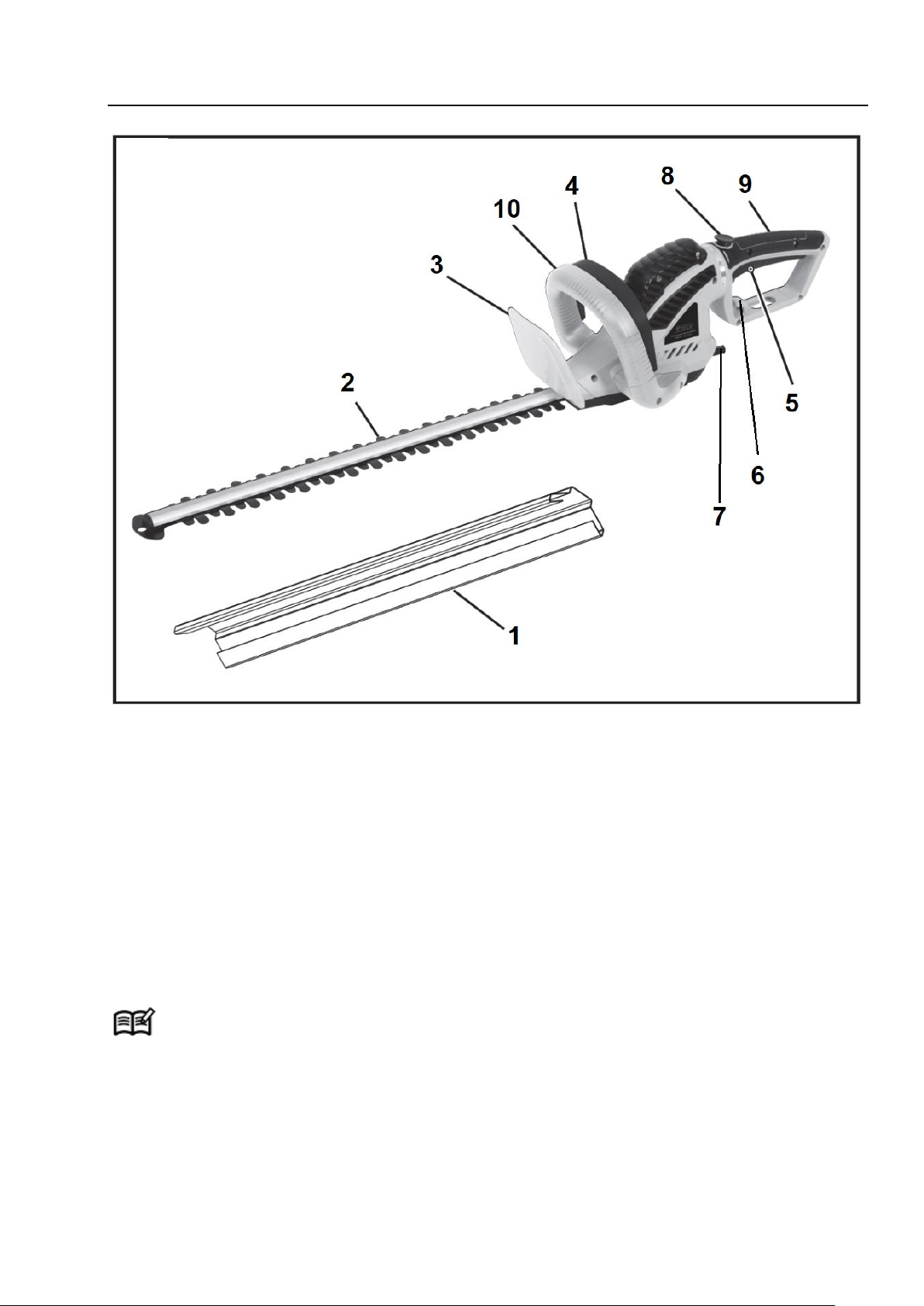

Rys. 1
1. Osłona listwy tnącej
2. Listwa tnąca
3. Osłona bezpieczeństwa
4. Wyłącznik na przednim uchwycie
5. Wyłącznik na tylnym uchwycie
6. Zaczep odciążający na przewód zasilający (odciążnik)
7. Przewód zasilający

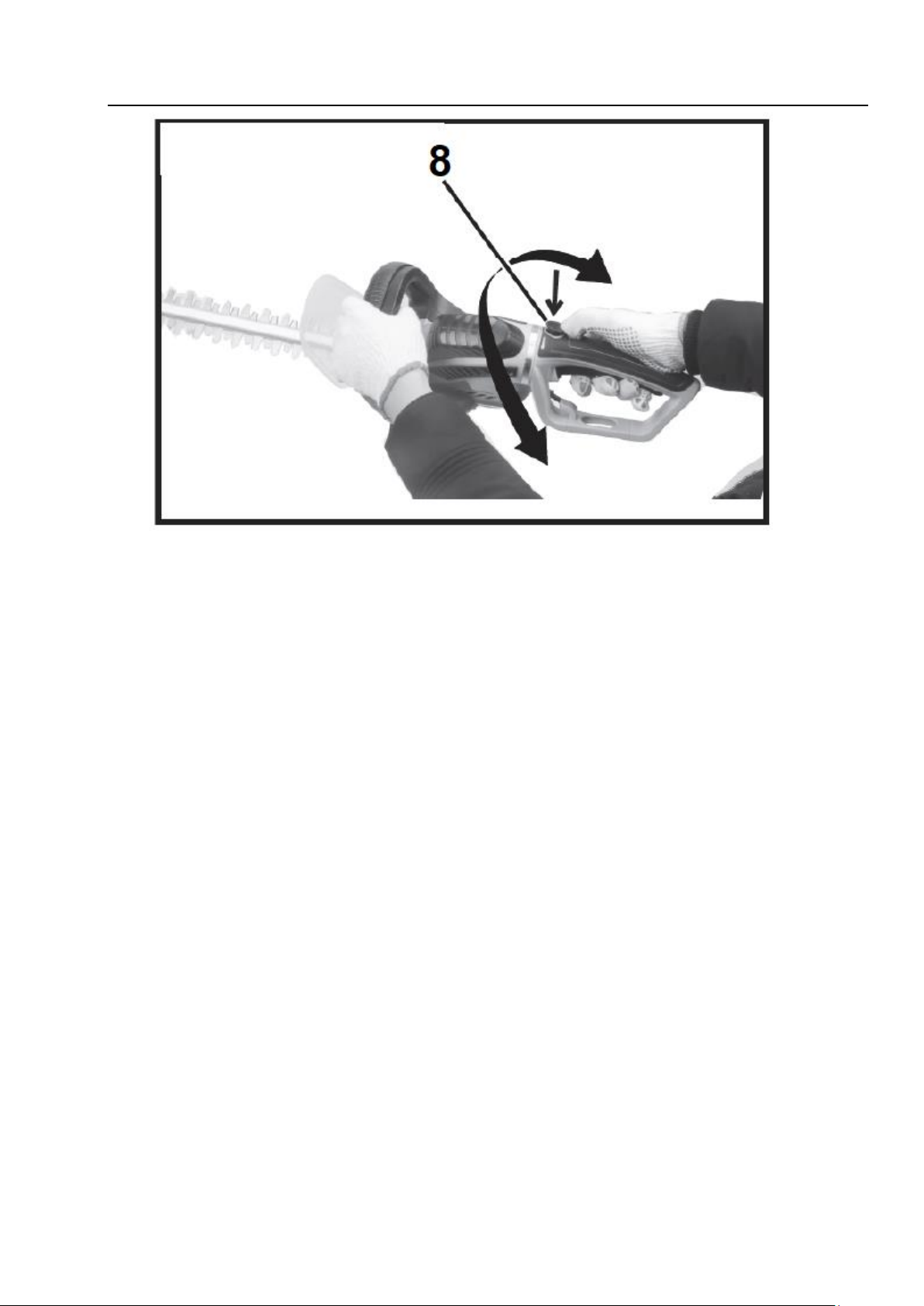

8. Blokada tylnego uchwytu
9. Tylny uchwyt
10. Przedni uchwyt
Wskazówka
Należy zapoznać się z nożycami i ich elementami składowymi.
Page 8
8
3.3 Dane techniczne
Model / numer katalogowy
EN620R / 22 044 263
Napięcie
230-240 V ~ 50Hz
Moc
620 W
Długość cięcia
507 mm
Długość całkowita listwy tnącej
550 mm
Maksymalna średnica przecinanych gałęzi
20 mm
Waga
3,4 kg
Gwarantowany poziom mocy akustycznej
99 dB(A)
Zmierzony poziom mocy akustycznej
95,60 dB(A) k=3,80 dB(A)
Poziom ciśnienia akustycznego
85,1 dB(A) k=3,80 dB(A)
Wibracje przy uchwycie
przednim 3,59 m/s²
tylnym 3,45 m/s²
k=1,5 m/s²
Podwójny wyłącznik bezpieczeństwa
TAK
Wartości hałasu i drgań zostały określone zgodnie z normami i przepisami określonymi w deklaracji
zgodności. Podana wartość emisji drgań została zmierzona metodą znormalizowaną i może być użyta do
porównania urządzenia z innymi urządzeniami elektrycznymi oraz do szacunkowej oceny stopnia ekspozycji
użytkownika na drgania.
Wartości emisji drgań mogą być rozbieżne z podaną i różne podczas pracy urządzenia w zależności
od sposobu jej użycia. Środki ostrożności mające na celu ochronę użytkownika, powinny opierać się na ocenie
ekspozycji w konkretnych, rzeczywistych warunkach pracy (należy wziąć pod uwagę wszystkie składowe cyklu
pracy, czyli zarówno czas pracy, jak czas, w którym urządzenie pozostaje wyłączone oraz pracuje bez
obciążenia).
*Producent zastrzega sobie prawo do zmian poprawiających funkcjonalność i bezpieczeństwo urządzenia, które
niekoniecznie są odzwierciedlone na rysunkach i w opisach niniejszej instrukcji.
4. Podstawowe zalecenia bezpieczeństwa
Zawarte są tu podstawowe zasady bezpieczeństwa, konieczne do zachowania podczas pracy urządzenia.
Urządzenie jest zaopatrzone w naklejki ostrzegawcze i informacje w postaci piktogramów – umownych znaków
ostrzegawczych, które mają przypominać o bezpieczeństwie użytkowania i obsługi. Naklejki te należy
utrzymywać w czystości i nie wolno ich odklejać. W przypadku uszkodzenia, zabrudzenia czy utraty czytelności
należy dokupić je u importera i ponownie umieścić na maszynie.
Znaki bezpieczeństwa oraz napis ostrzegawczy jest umieszczony na obudowie nożyc.
4.1 Symbole dotyczące urządzenia:
Dbaj o to, aby były czytelne: (nie wszystkie są na urządzeniu)
Page 9
9
UWAGA!
To jest symbol uwagi.
Jest on używany, gdy istnieje ryzyko uszkodzenia produktu.
Upewnij się, że przeczytałeś te uwagi i są dla Ciebie zrozumiałe.
UWAGA!
Przed uruchomieniem urządzenia należy uważnie i dokładnie przeczytać
instrukcję obsługi i stosować się do wszystkich wskazówek.
Postępuj zgodnie z instrukcją zastosowania.
Zwróć szczególna uwagę na rozdziały, które zawierają znaki ostrzegawcze
i wskazówki.
Zachowaj szczególną ostrożność!
Zachowaj instrukcję dostępną do użytku w przyszłości.
Nie wolno używać i zostawiać urządzenia w czasie deszczu i w złych warunkach
atmosferycznych.
Nie przycinać mokrych żywopłotów.
Nie wystawiać urządzenia na działanie wilgoci i wody.
UWAGA!
Przed naprawą, czyszczeniem bądź konserwacją lub gdy przewód sieciowy jest
uszkodzony bądź poplątany, wyłącz silnik i wyciągnij wtyczkę sieciową.
UWAGA!
Do pracy zakładaj odpowiednie środki ochrony osobistej: ochronniki
słuchu i okulary ochronne.
OSTRZEŻENIE!
Ryzyko zranienia - niebezpieczeństwo wyrzutu kamieni i innych
przedmiotów spod urządzenia.
Osoby postronne (szczególnie dzieci) i zwierzęta domowe powinny
znajdować się w bezpiecznej odległości.
UWAGA!
Narzędzia tnące pracują jeszcze przez jakiś czas po wyłączeniu silnika.
Trzymaj kończyny z dala od listwy tnącej.
Produkt odpowiada standardom bezpieczeństwa.
Page 10
10

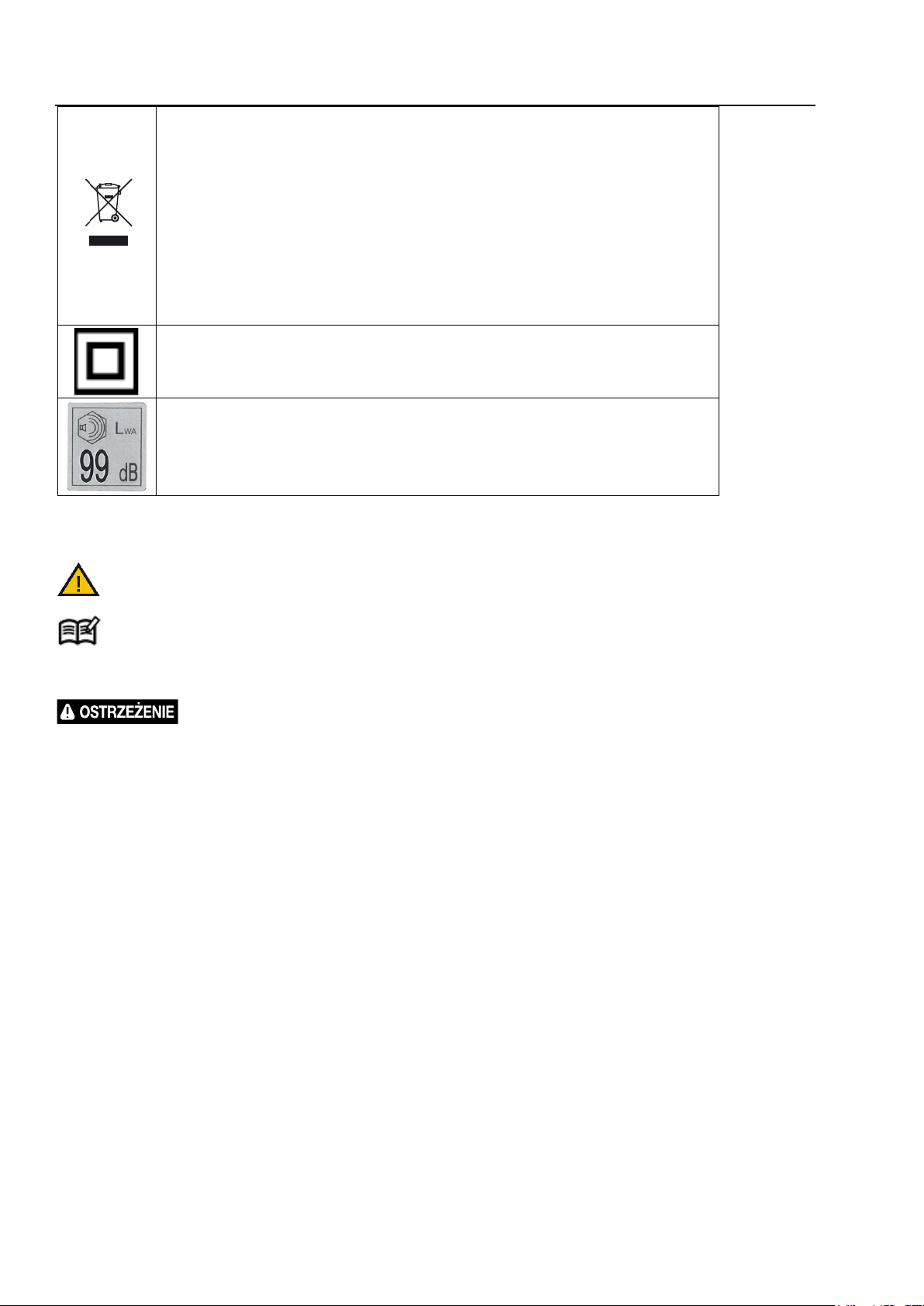

Symbol przekreślonego kosza na śmieci umieszczany na sprzęcie,
opakowaniu lub dokumentach do niego dołączonych oznacza, że produktu nie
wolno wyrzucać łącznie z innymi odpadami. Oznakowanie oznacza
jednocześnie, że sprzęt został wprowadzony do obrotu po dniu 13 sierpnia
2005 r.
Przekaż niepotrzebne urządzenie, jego akcesoria i opakowanie do
zgodnej z przepisami o ochronie środowiska naturalnego utylizacji.
Nie wyrzucaj urządzeń razem ze śmieciami domowymi.
Należy oddać zużyte urządzenie elektryczne w punkcie recyklingu.
Druga klasa izolacji – oznacza, że produkt nie musi być uziemiony.
Gwarantowany poziom mocy akustycznej.
4.2 Symbole w instrukcji obsługi
UWAGA! Ostrzeżenie - symbol niebezpieczeństwa z informacjami na temat ochrony osób i mienia.
WSKAZÓWKA ułatwiająca posługiwanie się urządzeniem.
4.3 Ogólne wskazówki bezpieczeństwa
Zaznajom się z wszystkimi ostrzeżeniami, wskazówkami, ilustracjami i przepisami
dostarczonymi z tym urządzeniem. Nieprzestrzeganie poniższych wskazówek może spowodować
porażenie prądem, pożar i/lub ciężkie obrażenia ciała.
Przechowuj wszystkie przepisy i wskazówki bezpieczeństwa dla dalszego zastosowania.
Użyte w poniższym tekście pojęcie „urządzenie elektryczne“ odnosi się do urządzenia zasilanego energią
elektryczną z sieci (z przewodem zasilającym).
1. Bezpieczeństwo miejsca pracy
a) Stanowisko pracy utrzymuj w czystości i dobrze oświetlone. Nieporządek w miejscu pracy lub
nieoświetlona przestrzeń robocza mogą być przyczyną wypadków.
b) Nie pracuj w otoczeniu zagrożonym wybuchem, w którym znajdują się np. łatwopalne ciecze,
gazy lub pyły. Podczas pracy urządzeniem elektrycznym wytwarzają się iskry, które mogą spowodować
zapłon (z pyłu albo oparów).
c) Podczas użytkowania urządzenia zwrócić uwagę na to, aby dzieci i inne osoby postronne
znajdowały się w bezpiecznej odległości. Odwrócenie uwagi może spowodować utratę kontroli nad
urządzeniem elektrycznym.
Page 11
11
2. Bezpieczeństwo elektryczne
a) Wtyczka urządzenia elektrycznego musi pasować do gniazda. Nie modyfikuj wtyczki w jakikolwiek
sposób. Nie używaj wtyków adapterowych w przypadku urządzeń elektrycznych z uziemieniem
ochronnym. Niezmienione wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem.
b) Unikaj kontaktu z uziemionymi powierzchniami jak rury, grzejniki, piece i lodówki. Ryzyko porażenia
prądem jest większe, gdy ciało użytkownika jest uziemione.
c) Zabezpiecz urządzenie elektryczne przed deszczem i wilgocią. Przedostanie się wody do urządzenia
elektrycznego podwyższa ryzyko porażenia prądem.
d) Nigdy nie używaj przewodu do innych czynności. Nigdy nie noś urządzenia elektrycznego,
trzymając je za przewód; ani nie używaj przewodu do zawieszenia urządzenia; nie wyciągaj wtyczki
z gniazdka ciągnąc za przewód. Chroń przewód przed wysokimi temperaturami, trzymaj z dala od
oleju, ostrych krawędzi lub ruchomych części urządzenia. Uszkodzone lub splątane przewody
zwiększają ryzyko porażenia prądem.
e) W przypadku pracy urządzeniem elektrycznym pod gołym niebem, używaj przewodu
przedłużającego, dostosowanego również do zastosowań zewnętrznych. Użycie właściwego
przedłużacza (dostosowanego do pracy na zewnątrz) zmniejsza ryzyko porażenia prądem.
3. Bezpieczeństwo osób
a) Podczas pracy zachowaj ostrożność, każdą czynność wykonuj uważnie i z rozwagą. Nie używaj
urządzenia elektrycznego, gdy jesteś zmęczony lub pod wpływem narkotyków, alkoholu lub
lekarstw. Moment nieuwagi przy użyciu urządzenia elektrycznego może stać się przyczyną poważnych
urazów ciała.
b) Noś osobiste wyposażenie ochronne. Zawsze noś okulary ochronne. Noszenie osobistego
wyposażenia ochronnego tj. maski przeciwpyłowej, obuwia z podeszwami przeciwpoślizgowymi, kasku
ochronnego lub środków ochrony słuchu (w zależności od rodzaju i zastosowania urządzenia elektrycznego)
– zmniejsza ryzyko obrażeń ciała.
c) Unikaj niezamierzonego uruchomienia urządzenia elektrycznego. Przed włożeniem wtyczki do
źródła zasilania, a także przed podniesieniem lub przeniesieniem urządzenia elektrycznego, upewnij
się, że urządzenia elektryczne jest wyłączone (wyłącznik w pozycji „OFF/ O”). Trzymanie palca na
wyłączniku podczas przenoszenia urządzenia elektrycznego lub podłączenie do prądu włączonego
urządzenia elektrycznego (wyłącznik w pozycji „ON/I”), może stać się przyczyną wypadków.
d) Przed włączeniem urządzenia elektrycznego, usuń narzędzia nastawcze lub klucze. Narzędzie lub
klucz, znajdujący się w ruchomych częściach urządzenia elektrycznego mogą doprowadzić do obrażeń
ciała.
e) Unikaj nienaturalnych pozycji przy pracy. Dbaj o stabilną pozycję i zachowuj równowagę przez cały
czas pracy. To umożliwia lepszą kontrolę urządzenia elektrycznego w nieprzewidzianych sytuacjach.
f) Noś odpowiednie ubranie. Nie noś luźnego ubrania ani biżuterii. Włosy, ubranie i rękawice trzymaj
z daleka od ruchomych części. Luźne ubranie, biżuteria lub długie włosy mogą zostać wciągnięte przez
ruchome części.
Page 12
12
g) Nie pozwól, aby znajomość uzyskana dzięki częstemu korzystaniu z urządzenia elektrycznego
pozwoliła Ci na ignorowanie zasad bezpieczeństwa urządzenia elektrycznego. Bezwzględne działanie
może spowodować poważne obrażenia w ciągu jednej sekundy.
4. Prawidłowa obsługa i eksploatacja urządzeń elektrycznych
a) Nie przeciążaj urządzenia elektrycznego. Do pracy używaj urządzenia elektrycznego, które jest do
tego przewidziane. Odpowiednio dobranym urządzeniem elektrycznym pracuje się w danym zakresie
mocy lepiej i bezpieczniej.
b) Nie używaj urządzenia elektrycznego, którego włącznik/wyłącznik jest uszkodzony. Urządzenie
elektryczne, którego nie można włączyć lub wyłączyć jest niebezpieczne i musi zostać naprawione.
c) Przed regulacją urządzenia elektrycznego, wymianą osprzętu lub po zaprzestaniu pracy
urządzeniem elektrycznym, wyciągnij wtyczkę z gniazda zasilania. Ten środek ostrożności zapobiega
niezamierzonemu włączeniu urządzenia elektrycznego.
d) Przechowuj urządzenie elektryczne w miejscu niedostępnym dla dzieci. Nie udostępniaj urządzenia
elektrycznego osobom, które go nie znają lub nie zaznajomiły się z niniejszymi przepisami.
Urządzenia elektryczne używane przez niedoświadczone osoby są niebezpieczne.
e) Starannie konserwuj urządzenie elektryczne i jego akcesoria. Sprawdzaj czy ruchome części
urządzenia elektrycznego prawidłowo funkcjonują i nie są zablokowane, czy części nie są połamane,
poluzowane lub inaczej uszkodzone i czy prawidłowe działanie urządzenia elektrycznego nie jest
zakłócone. Przed użyciem urządzenia zleć naprawę uszkodzonych części. Przyczyną wielu wypadków
są źle konserwowane urządzenia elektryczne.
f) Elementy tnące urządzenia elektrycznego muszą być zawsze ostre i czyste. Starannie pielęgnowane
elementy tnące z ostrymi ostrzami rzadziej się blokują i są łatwiejsze w prowadzeniu.
g) Używaj urządzenia elektrycznego, akcesoriów, oprzyrządowania itd. tylko zgodnie z tymi
wskazówkami. Zwracaj przy tym uwagę na warunki pracy i uwzględniaj rodzaj wykonywanej pracy.
Używanie urządzeń elektrycznych do celów niezgodnych z ich przeznaczeniem może prowadzić do
niebezpiecznych sytuacji.
h) Dbaj o to, by uchwyty i inne obszary służące do chwytania były suche, czyste i nie były
zanieczyszczone olejem ani smarem. Tłuste, zabrudzone olejem uchwyty są śliskie i prowadzą do utraty
kontroli nad urządzeniem.
5. Serwis
Naprawę urządzenia elektrycznego zlecaj jedynie wykwalifikowanemu fachowcowi i przy użyciu
oryginalnych części zamiennych. To gwarantuje, że bezpieczeństwo urządzenia zostanie zachowane.
4.4 Dodatkowe wskazówki bezpieczeństwa
1. Wskazówki bezpieczeństwa dotyczące pracy narzędziem tnącym
• Urządzenie nie jest przeznaczone do używania przez osoby (włącznie z dziećmi) o ograniczonych
zdolnościach umysłowych, fizycznych lub osoby nie posiadające odpowiedniej wiedzy i/lub
doświadczenia, chyba że będą pracować pod nadzorem odpowiedzialnej za ich bezpieczeństwo osoby
lub otrzymają od niej wskazówki, jak powinno być używane urządzenie.
Page 13
13
• Urządzenie jest przeznaczone do przycinania żywopłotów. Nie przecinaj drewna ani innych
przedmiotów.
• Noś rękawice robocze przy pracy elementu tnącego.
• Zatrzymaj urządzenie, jeśli ktoś pojawi się w obrębie obszaru cięcia.
• Pamiętaj, że to użytkownik i/lub właściciel ponoszą odpowiedzialność za wypadki i urazy innych osób
oraz ich mienia.
• Sprawdź teren cięcia przed rozpoczęciem pracy. Usuń wszelkie kamienie, patyki, druty oraz inne ciała
obce, które mogą zakłócić pracę urządzenia lub zostać wyrzucone przez urządzenie z ruszających się
noży.
• Przed każdym użyciem przeprowadź kontrolę wzrokową urządzenia. Nie uruchamiaj urządzenia, jeśli
jest uszkodzone lub brak w nim elementów ochronnych (osłon dłoni), czy części urządzenia tnącego
albo gdy wkręty są zużyte, uszkodzone lub niedokręcone.
• Przestrzegaj przepisów dotyczących ochrony przed hałasem i przepisów lokalnych. Możliwość
eksploatacji urządzenia w określone dni (np. w niedziele i święta), w określonych porach dnia (w porze
obiadowej, w czasie ciszy nocnej) oraz w określonych obszarach (np. kurortach lub klinikach) jest
ograniczona.
• Nie używaj urządzenia w deszczu, przy złej pogodzie, w wilgotnym otoczeniu, nie tnij mokrego materiału.
• Pracuj wyłącznie w świetle dziennym lub przy bardzo dobrym sztucznym oświetleniu.
• Nigdy nie zostawiaj urządzenia w miejscu pracy bez nadzoru.
• Włączaj i wyłączaj silnik zgodnie z zasadami podanymi w niniejszej instrukcji i tylko stojąc w bezpiecznej
odległości od listwy nożowej.
• Urządzenie jest przeznaczone do pracy oburęcznej. Kciuk i palce muszą mocno obejmować uchwyty.
Nigdy nie pracuj jedną ręką.
• Przy włączaniu urządzenia oraz przy pracującym silniku trzymaj listwę tnącą z dala od wszelkich części
ciała, a przede wszystkim od rąk i stóp. Istnieje niebezpieczeństwo obrażeń!
• Przenoś urządzenie wyłącznie chodząc, nie biegaj z urządzeniem.
• Nie pracuj w pobliżu palnych cieczy i gazów - niebezpieczeństwo pożaru lub wybuchu.
• Nie pracuj w pobliżu wysypisk, kanałów czy wałów. Uważaj na dziury, koleiny, ukryte przedmioty lub
wyboje. Pracuj, zachowując stabilną pozycję, w szczególności na pochyłościach terenu. Poślizgnięcie
się lub upadek może spowodować poważne obrażenia ciała.
• Uważaj, by listwa tnąca nie dotykała przy włączaniu urządzenia i podczas pracy: kamieni, żwiru, drutów
przewodu sieciowego i innych przedmiotów.
• Nigdy nie próbuj zatrzymywać elementu tnącego (listwy) ręką! Zawsze czekaj, aż listwa zatrzyma się
sama.
• Nie chwytaj ani nie podnoś urządzenia za listwę tnącą. Kontakt z ostrzami może spowodować
obrażenia.
• Nie uruchamiaj urządzenia, gdy jest ono obrócone lub gdy nie znajduje się w pozycji roboczej.
• Silnik nagrzewa się podczas pracy i może spowodować poparzenia - nie dotykaj go.
• Po wyłączeniu urządzenia listwa tnąca porusza się jeszcze przez kilka sekund. Ręce i nogi
trzymaj z daleka od urządzenia.
• Wyłącz urządzenie każdorazowo podczas przekraczania innych powierzchni niż żywopłot.
• Usuwaj resztki ściętego materiału tylko przy wyłączonym urządzeniu.
• Nie próbuj uwolnić zablokowanej/ zakleszczonej listwy, zanim nie wyłączysz urządzenia.
• Jeśli urządzenie zacznie wibrować w odmienny, nieprawidłowy sposób, zatrzymaj silnik i szybko
poszukaj przyczyny. Wibracje są ostrzeżeniem przed problemem.
• Zawsze wyłącz urządzenie ze źródła zasilania:
Page 14
14
- gdy oddalasz się od urządzenia elektrycznego;
- jeżeli urządzenie jest nieużywane;
- przed czyszczeniem;
- przed sprawdzaniem i przechowywaniem;
- przystępujesz do usuwania blokady z listwy tnącej;
- jeżeli w trakcie pracy urządzenie natrafia na ciało obce lub pojawiają się anormalne wibracje. W takim
przypadku sprawdź urządzenie pod kątem uszkodzeń lub ewentualnie napraw - oddaj do
autoryzowanego serwisu.
• Jeśli powstanie sytuacja nieopisana w tym podręczniku zwróć się o pomoc na infolinię serwisową
producenta.
2. Bezpieczeństwo elektryczne
• Zwróć uwagę na to, aby napięcie sieciowe było zgodne z danymi znajdującymi się na tabliczce
znamionowej.
• W miarę możliwości urządzenie podłączaj jedynie do gniazda sieciowego z wyłącznikiem ochronnym
prądowym (wyłącznikiem FI) o prądzie wyzwalającym nie przekraczającym 30mA.
• Wtyczka urządzenia elektrycznego powinna pasować do gniazda. Nie można jej w żaden sposób
modyfikować.
• Stosuj tylko i wyłącznie dopuszczone przewody sieciowe, przeznaczone do stosowania na zewnątrz,
których długość wynosi maksymalnie 50 m. Przekrój poprzeczny żyły przewodu sieciowego musi
wynosić przynajmniej 1,5 mm2. Przed użyciem zawsze całkowicie rozwiń bęben kablowy oraz sprawdź
przewód pod względem uszkodzeń.
• Używaj odciążnika przewodu zasilającego (zaczep odciążający na przewód zasilający) do właściwego
podłączenia przewodu sieciowego (a nie do przewodu urządzenia elektrycznego).
• Prowadź przewód sieciowy w taki sposób, aby podczas cięcia nie został pochwycony przez gałęzie
i podobne przedmioty, ani przypadkowo przecięty.
• Jeżeli przewód sieciowy jest uszkodzony, nie dotykaj go. Natychmiast wyłącz urządzenie i wyciągnij
wtyczkę sieciową z gniazdka wtykowego. Nie podłączaj go ponownie. Uszkodzony przewód musi
zostać wymieniony przed ponownym podjęciem pracy przez wykwalifikowaną osobę lub serwis
(www.krysiak.pl).
3. Bezpieczna konserwacja, przechowywanie i transport
• Nie podejmuj samodzielnych prób naprawiania urządzenia, o ile nie posiadasz właściwego
przygotowania zawodowego w tym zakresie. Wszystkie prace, które nie są podane w tej instrukcji,
powinien przeprowadzić autoryzowany serwis upoważniony przez dealera.
• Pracując przy listwie tnącej, zakładaj zawsze rękawice ochronne.
• Nie transportuj urządzenia w czasie, gdy silnik pracuje. Przenoś nożyce tylko za uchwyt i przy
nieruchomym elemencie tnącym. Przy transportowaniu i przechowywaniu nożyc zawsze
zakładaj osłonę listwy tnącej. Staranne obchodzenie się z urządzeniem zmniejsza
niebezpieczeństwo zranienia przez noże.
• Dbaj o urządzenie. Utrzymuj je tak, aby zawsze było czyste, co umożliwia łatwiejsze i bezpieczniejsze
wykonywanie pracy. Uważaj, by otwory wentylacyjne na obudowie silnika nie były zatkane. Przestrzegaj
instrukcji konserwacyjnych.
• Zużyte noże regularnie sprawdzaj i oddawaj do ostrzenia. Tępe noże powodują przeciążenie maszyny.
Wywołane w ten sposób szkody nie podlegają gwarancji.
• Regularnie sprawdzaj osłonę dłoni pod kątem zużycia i deformacji. Ze względów bezpieczeństwa
Page 15
15
zużyte i uszkodzone części bezzwłocznie wymieniaj. Zachowaj szczególną ostrożność przy obsłudze
listwy tnącej.
• Używaj wyłącznie oryginalnych części zamiennych i części wyposażenia, które zostały dostarczone
i/lub są zalecone przez producenta. Użycie innych części zamiennych prowadzi do utraty roszczeń z
tytułu gwarancji.
5. Obsługa urządzenia
Uwaga!
Przed uruchomieniem urządzenia zdejmij osłonę listwy tnącej.

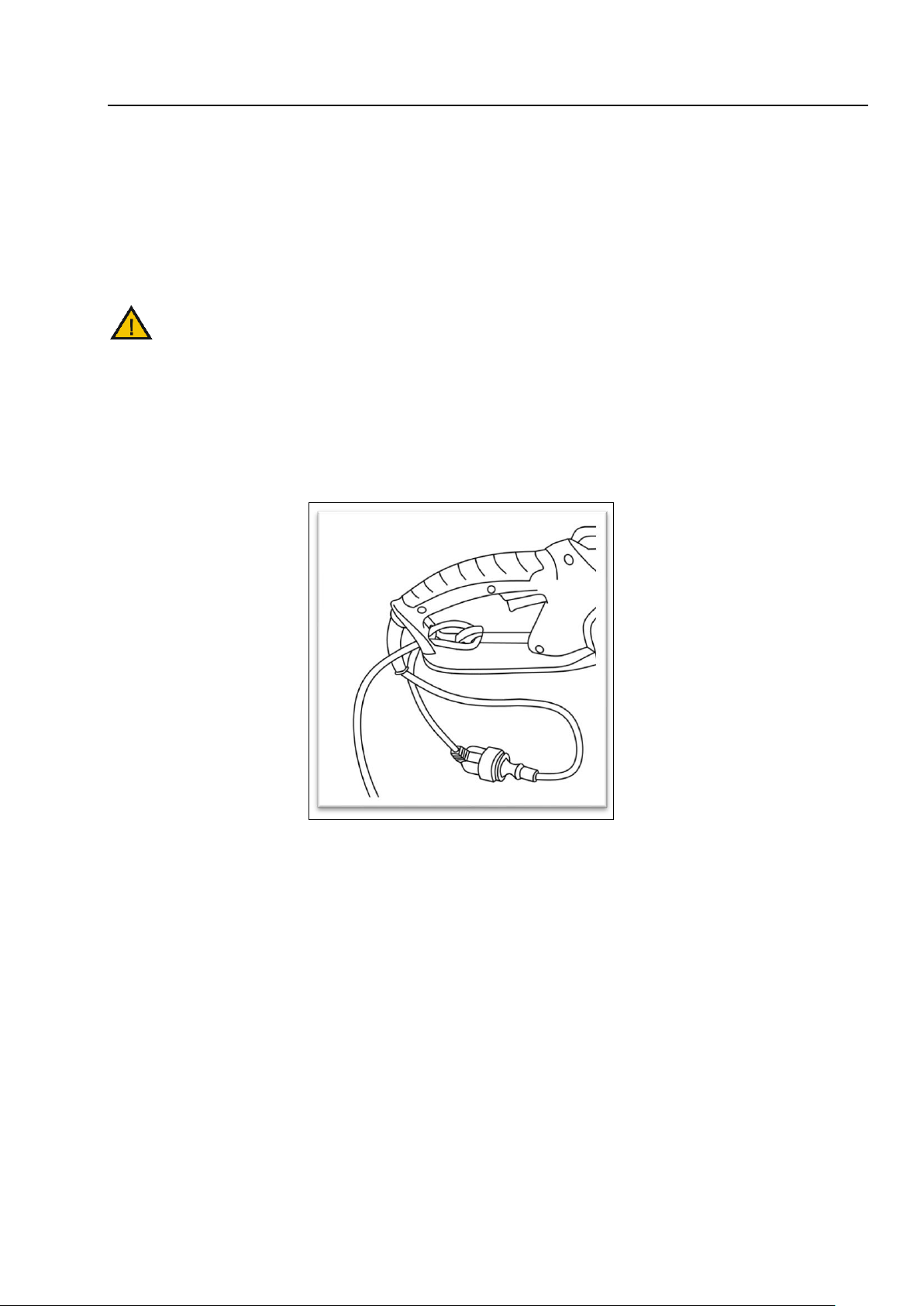

5.1 Montaż przewodu zasilającego na zaczepie odciążającym.
Wprowadź przewód przedłużacza do znajdujących się w dolnej części uchwytu otworów zaczepu tak, jak to
przedstawiono na Rys. 2. Następnie połącz wtyczkę nożyc z gniazdem przedłużacza.
Rys. 2
5.2 Uruchomienie urządzenia
1. Podłączyć nożyce do źródła zasilania 230 V.
2. Aby uruchomić urządzenie należy wcisnąć obydwa wyłączniki - na tylnym uchwycie (Rys. 3, poz. 5) i na
uchwycie przednim (Rys. 3, poz. 4).
3. Zwolnienie jednego lub drugiego włącznika spowoduje natychmiastowe zatrzymanie silnika.
4. Nie można blokować włączników w jakikolwiek sposób, ponieważ wpływa to na zmniejszenie
bezpieczeństwa obsługującego.
Page 16
16
Rys. 3
5.3 Zatrzymywanie urządzenia
Zwolnij wyłącznik z przedniego bądź tylnego uchwytu.
Po zwolnieniu włącznika trzymaj urządzenia obiema dłońmi jeszcze tak długo, aż listwa tnąca przestanie się
całkowicie poruszać. Nie odkładaj urządzenia, dopóki listwa nożowa nie przestanie się poruszać.
5.4 Obracanie tylnego uchwytu
Aby zmienić pozycją uchwytu wyłącz urządzenie.
Umieścić nożyce do żywopłotu na płaskiej i równej powierzchni.
Wciśnij przycisk obracania (Rys. 4, poz. 8) i obróć uchwyt tylny. Zwolnij przycisk obracania i obróć uchwyt 45
lub 90 stopni w prawo lub w lewo aż zaskoczy i przycisk zostanie zablokowany.
Aby ustawić uchwyt w położeniu środkowym, ponownie wciśnij przycisk obracania, lekko obróć uchwyt, zwolnij
przycisk a następnie obróć uchwyt aż zostanie zablokowany w prawidłowym położeniu obracając go w lewo
bądź w prawo. Następnie zwolnij przycisk. Dopiero wtedy można ponownie włączyć urządzenie.
Page 17
17
Rys. 4
5.5 Bezpieczna praca z urządzeniem
1. Zawsze używaj obydwu rąk do trzymania urządzenia.
2. Nie przycinaj wilgotnego lub mokrego żywopłotu.
3. Unikaj przeciążania urządzenia podczas pracy.
4. Przy przycinaniu uważaj, aby noże nie trafiły na żadne przedmioty np. druty, części metalowe, kamienie itp.
Może to spowodować uszkodzenie mechanizmu tnącego. Jeżeli noże zostały zablokowane przez ciała
obce, natychmiast wyłącz urządzenie.
5. Podczas pracy trzymaj urządzenie z dala od ciała. Stój w bezpiecznej, zbalansowanej pozycji.
6. Przed rozpoczęciem odetnij gałęzie grubsze niż 20 mm za pomocą sekatora.
7. Przycinaj łodygi o maksymalnej średnicy 20 mm. Podczas cięcia przesuwaj się stale wzdłuż linii cięcia, tak
aby łodygi równo wsuwały się w noże tnące. Listwa tnąca z nożami z obu stron umożliwia cięcie w obu
kierunkach oraz ruchem z prawa do lewej.
8. Najpierw obcinaj boczne części żywopłotu, potem górne.
9. Rozpocznij od przycinania boków, od dołu do góry. Nadaj górnej części pożądany kształt: prosty i poziomy,
daszkowaty lub zaokrąglony.
10. Używaj tylko ostrych noży – w ten sposób możesz skutecznie przycinać rośliny i oszczędzasz urządzenie.
11. Przestrzegaj wskazówek dotyczących konserwacji i oczyszczania urządzenia.
12. Przycinaj żywopłot na kształt trapezu. Jest to naturalny kształt rosnących roślin. Dzięki temu żywopłot
będzie rosnąć w optymalny sposób.
13. Krawędzie zewnętrzne noży są zaokrąglone do środka, a noże są przesunięte do wewnątrz w celu
zmniejszenia ryzyka obrażeń ciała. Dodatkowe zabezpieczenie chroni przed odbiciem, w przypadku gdy
ostrze wejdzie w kontakt ze ścianą, płotem itp.
14. Natychmiast wyłączaj silnik i wyciągaj wtyczkę z gniazdka, gdy noże się zatną lub zablokują przez jakiś
przedmiot. Oczyść ostrze i ponownie włóż wtyczkę do gniazdka.
Ważne!
• Metalowe przedmioty, np. drut ogrodzeniowy, mogą uszkodzić noże.
• Kabel musi zawsze znajdować się za tobą. Rozpocznij przycinanie żywopłotu od miejsca w pobliżu gniazdka
Page 18
18
sieciowego. Zanim zaczniesz, zaplanuj kierunek pracy.
Nożyce do żywopłotu przeznaczone są do przycinania żywopłotów, krzewów i gałązek w przydomowych
ogródkach czy na działkach. Urządzenie nie jest przystosowane do użytku komercyjnego, usługowego czy
przemysłowego. Używaj urządzenie tylko do celów opisanych w tej instrukcji. Każde inne użytkowanie
spowoduje utratę praw gwarancyjnych.
Najlepsze warunki pracy osiągamy, gdy trzymamy nożyce nad poziomem żywopłotu. Podczas pracy przy użyciu
drabiny należy zachować szczególną ostrożność związaną z dodatkową możliwością utraty równowagi i
upewnić się, że nogi drabiny znajdują się na pewnym, twardym i stabilnym podłożu.
.
6. Konserwacja, przechowywanie i zamawianie części zamiennych
Wyjmij wtyczkę przewodu sieciowego z gniazdka przed serwisowaniem, przechowywaniem
i konserwacją! Kontakt części ciała z ruchomym nożem grozi obrażeniami, kalectwem lub śmiercią!
Pamiętaj że listwa tnąca porusza się jeszcze przez chwilę po wyłączeniu silnika.
UWAGA!
Zleć prace, które nie są opisane w tej instrukcji, upoważnionej placówce serwisowej (autoryzowanemu przez
importera lub producenta serwisowi).
6.1 Konserwacja
Regularnie wykonuj wymienione poniżej czynności konserwacyjne. Zapewni to długą, niezawodną pracę
urządzenia.
1. Na zakończenie pracy wyjmij wtyczkę z gniazda sieciowego i sprawdź stan techniczny nożyc. Zwracaj
szczególną uwagę na listwę tnącą i osłonę dłoni.
2. Sprawdzaj systematycznie urządzenie, upewniając się, że działa prawidłowo i wykonuje pracę zgodnie
z przeznaczeniem. Każdą uszkodzoną część odpowiednio napraw lub wymień w autoryzowanym punkcie
serwisowym.
3. Przed każdym użyciem sprawdź urządzenie pod kątem widocznych usterek, takich jak nieprzytwierdzone
lub uszkodzone części. Upewnij się, że wszystkie nakrętki, śruby i wkręty (szczególnie na listwie nożowej)
są mocno dokręcone. Zużyte bądź źle dokręcone nakrętki mogą spowodować bardzo niebezpieczne
uszkodzenia.
4. Po każdym przycinaniu należy wyczyścić i nasmarować zespól tnący (ostrza i mocowanie listwy) olejem
penetrującym z MoS2.
5. Jeżeli przewód zasilający tego urządzenia jest uszkodzony musi on zostać wymieniony na nowy dostępny
w autoryzowanych przez producenta punktach serwisowych. Lista dostępna na stronach www.krysiak.pl
6.2 Czyszczenie
By zapewnić jak najlepszą i jak najdłuższą żywotność urządzenia, musi być ono utrzymywane w czystości.
1. Urządzenie stale utrzymuj w czystości. Zawsze czyść urządzenie od razu po zakończeniu pracy.
Page 19
19
2. Do czyszczenia stosuj miękką ściereczkę, jednakże nie stosuj wody, żadnych środków do czyszczenia lub
rozpuszczalników. Środki te mogą zniszczyć plastikowe części urządzenia.
3. Dokładnie wytrzyj obudowę silnika. Czyść obudowę silnika wilgotną ściereczką.
4. Upewniaj się, że listwa tnąca jest czysta i oczyszczaj ją z pozostałości żywopłotu i nieczystości.
5. Nie pozwól, by końcówki żywopłotu bądź inne pozostałości wyschły, wtedy ciężej je usunąć. Ta czynność
bezpośrednio wpływa na jakość cięcia.

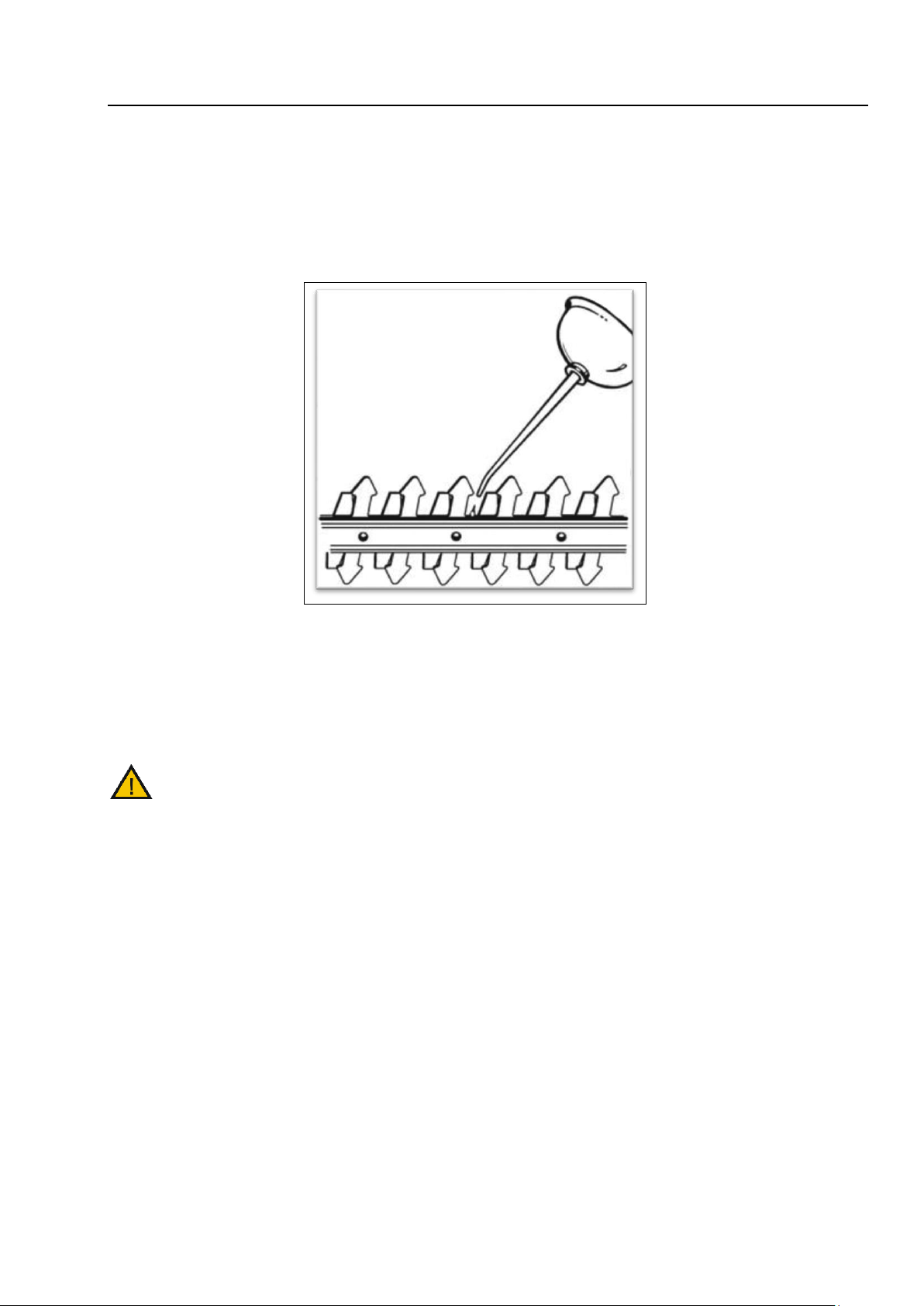

6. Noże wyczyść naoliwioną ściereczką. Belkę nożową naoliw za pomocą oliwiarki (Rys. 5).
Rys. 5
7. Upewnij się, że silnik jest czysty i nie ma na nim pozostałości po cięciu. Dbaj o to, by otwory wylotowe
powietrza były czyste.
8. Lekkie szczerby na ostrzach możesz wyrównywać sam. W tym celu przeciągnij ostrza osełką do ostrzenia
na mokro. Tylko ostre noże zapewniają skuteczne i dokładne przycinanie. Tępe, wygięte lub uszkodzone
noże muszą być wymieniane.
UWAGA!
Nie spryskuj urządzenia wodą. Nie myj jej wężem z wodą czy myjką ciśnieniową!
6.3 Przechowywanie
1. Urządzenie przechowuj w suchym, chłodnym, zabezpieczonym przed pyłem i poza zasięgiem dzieci
miejscu.
2. Przed ustawieniem urządzenia w zamkniętym pomieszczeniu poczekaj aż ostygnie silnik.
3. Załóż osłonę na listwę tnącą.
4. Nie przechowuj urządzenia przez dłuższy czas pod działaniem bezpośredniego światła słonecznego.
5. Starannie oczyścić urządzenie i elementy wyposażenia, aby zapobiec powstaniu pleśni.
6. Nie zawijaj urządzenia w worki foliowe – może w nich powstać wilgoć i pleśń. Możesz włożyć urządzenie
do oryginalnego bądź zastępczego kartonu.
7. Nie ustawiaj urządzenia na listwie tnącej.
6.4 Przygotowanie do transportu
1. Oczyść urządzenie z brudu i resztek trawy.
2. Załóż osłonę na listwę tnącą.
3. Transportuj urządzenie w pozycji poziomej.
Page 20
20
4. Włóż urządzenie do oryginalnego bądź zastępczego kartonu.
6.5 Zamawianie części
Przy zamawianiu części zamiennych podaj następujące dane nożyc z tabliczki znamionowej, umieszczonej
na obudowie:
• Typ urządzenia
• Numer artykułu
• Numer identyfikacyjny
W celu przyspieszenia realizacji zamówienia podaj numer części zamiennej, którą potrzebujesz. Możesz
również dosłać zdjęcie uszkodzonego elementu na adres mailowy producenta: [email protected] – ułatwi to
jednoznaczną identyfikację zwłaszcza w przypadku nieznajomości numeru części.
Zamówienia części możesz dokonać również w autoryzowanych punktach serwisowych, których wykaz
znajdziesz na stronie internetowej producenta: www.krysiak.pl
UŻYWAJ TYLKO ORYGINALNYCH CZĘŚCI ZAMIENNYCH.
Części zamienne złej jakości mogą uszkodzić nożyce i skrócić jej żywotność.
Producent nie ponosi odpowiedzialności za szkody wywołane przez urządzenie, jeżeli zostaną one wywołane
z powodu nieprawidłowo wykonanej samodzielnej naprawy, zastosowania nieoryginalnych części zamiennych,
względnie zastosowania urządzenia niezgodnie z jego przeznaczeniem.
7. Plan wyszukiwania usterek
Problem
Możliwe przyczyny
Rozwiązanie
Nie można nałożyć
osłony dłoni
Nieprawidłowy montaż
Zamocuj prawidłowo osłonę, patrz
instrukcja obsługi
Nie można uruchomić
urządzenia
Brak zasilania
Sprawdź połączenia przewodów
sieciowych
Maszyna pracuje z
przerwami
Uszkodzone okablowanie
wewnętrzne
Udaj się do autoryzowanego serwisu
Uszkodzony włącznik
Udaj się do autoryzowanego serwisu
Nadmierne wibracje/
hałas
Maszyna uszkodzona
Udaj się do autoryzowanego serwisu
Urządzenie nie tnie
Nieczystości
nagromadziły się na
listwie tnącej
Wyczyść listwę tnącą
8. Gwarancja
Na niniejsze urządzenie obowiązuje 24-miesięczna gwarancja. W ramach gwarancji gwarant zapewnia
kupującemu nieodpłatne usunięcie usterek w funkcjonowaniu urządzenia wynikających z jego wadliwości
konstrukcyjnych i materiałowych. Niektóre części konstrukcyjne ulegające normalnemu zużyciu oraz szkody
wywołane naturalnym zużyciem, przeciążeniem lub nieprawidłową obsługą, są wykluczone z zakresu gwarancji.
Warunkiem skorzystania ze świadczeń gwarancyjnych jest przestrzeganie podanych w instrukcji obsługi
Page 21
21
wskazówek dotyczących oczyszczania, konserwacji i napraw urządzenia.
Próby samodzielnej naprawy urządzenia względnie jego rozebranie albo otwarcie obudowy silnika przez osoby
nieupoważnione, powodują wygaśnięcie gwarancji.
Warunkiem skorzystania ze świadczenia gwarancyjnego jest przekazanie nierozmontowanego urządzenia wraz
z dowodem zakupu naszemu centrum serwisowemu lub sprzedawcy. Wykonanie obowiązków wynikających
z gwarancji nastąpi w terminie 30 dni, licząc od dnia dostarczenia urządzenia przez użytkownika. W przypadku
reklamacji gwarancyjnej lub zlecenia naprawy należy dostarczyć oczyszczone urządzenie wraz z informacją o
usterce pod adres naszego punktu serwisowego. Naprawy nie objęte gwarancją można zlecać odpłatnie
naszemu centrum serwisowemu. W celu ustalenia wskazówek dotyczących nadania przesyłki należy
skontaktować się z gwarantem.
Utylizację Twojego urządzenia przeprowadzimy bezpłatnie.
9. Usuwanie odpadów i recycling
Każde gospodarstwo jest użytkownikiem sprzętu elektrycznego i elektronicznego, a co za tym idzie –
potencjalnym wytwórcą niebezpiecznego dla ludzi i środowiska odpadu, z tytułu obecności w tymże
niebezpiecznych substancji, mieszanin oraz części składowych. Z drugiej strony zużyty sprzęt to cenny materiał,
z którego można odzyskać surowce takie jak miedź, cyna, szkło, żelazo itp.
Użytkownik nożyc zgodnie z przepisami o ochronie środowiska zobowiązany jest do prowadzenia prawidłowej
gospodarki odpadami zgodnie z przepisami krajowymi. Nie wyrzucaj urządzeń razem z odpadami domowymi.
Przekaż niepotrzebne urządzenie, jego akcesoria i opakowanie do zgodnej z przepisami o ochronie środowiska
naturalnego utylizacji. Oddaj je w punkcie recyklingu – użyte w produkcji elementy z tworzyw sztucznych
i metalu można posegregować i poddać selektywnej utylizacji. Informacje o dostępnym systemie zbierania
zużytego sprzętu elektrycznego i elektronicznego można znaleźć u sprzedawcy oraz w urzędzie miasta/gminy.
Przekaż wycięty materiał do kompostowania, nie wyrzucaj go do kontenera na śmieci.
Pamiętaj, że odpowiednie postepowanie ze zużytym sprzętem zapobiega negatywnym konsekwencjom dla
środowiska naturalnego i zdrowia ludzkiego!
W przypadku pytań zwróć się o poradę do Centrum Serwisowego producenta. Pamiętaj, że producent
bezpłatnie przeprowadza utylizację przesłanych do niego uszkodzonych i zużytych swoich urządzeń.
Page 22
22
10. Ryzyko resztkowe
Mimo tego, iż producent ponosi odpowiedzialność za konstrukcję urządzenia, pewne elementy ryzyka są
podczas pracy nie do uniknięcia:
- odrzucenie urządzenia przy naprężeniu przycinanych gałązek;
- uszkodzenie słuchu w przypadku długotrwałej pracy bez ochraniaczy;
- uszkodzenie wzroku i twarzy przez odpryskujące elementy;
- pochwycenie i wplątanie odzieży w ruchome części;
Ocena ryzyka resztkowego
Przestrzegając wskazówek znajdujących się w instrukcji obsługi zagrożenie resztkowe przy używaniu
urządzenia może zostać ograniczone. Zwiększone ryzyko istnieje w przypadku nie stosowania się do
powyższych zaleceń.
Page 23
23

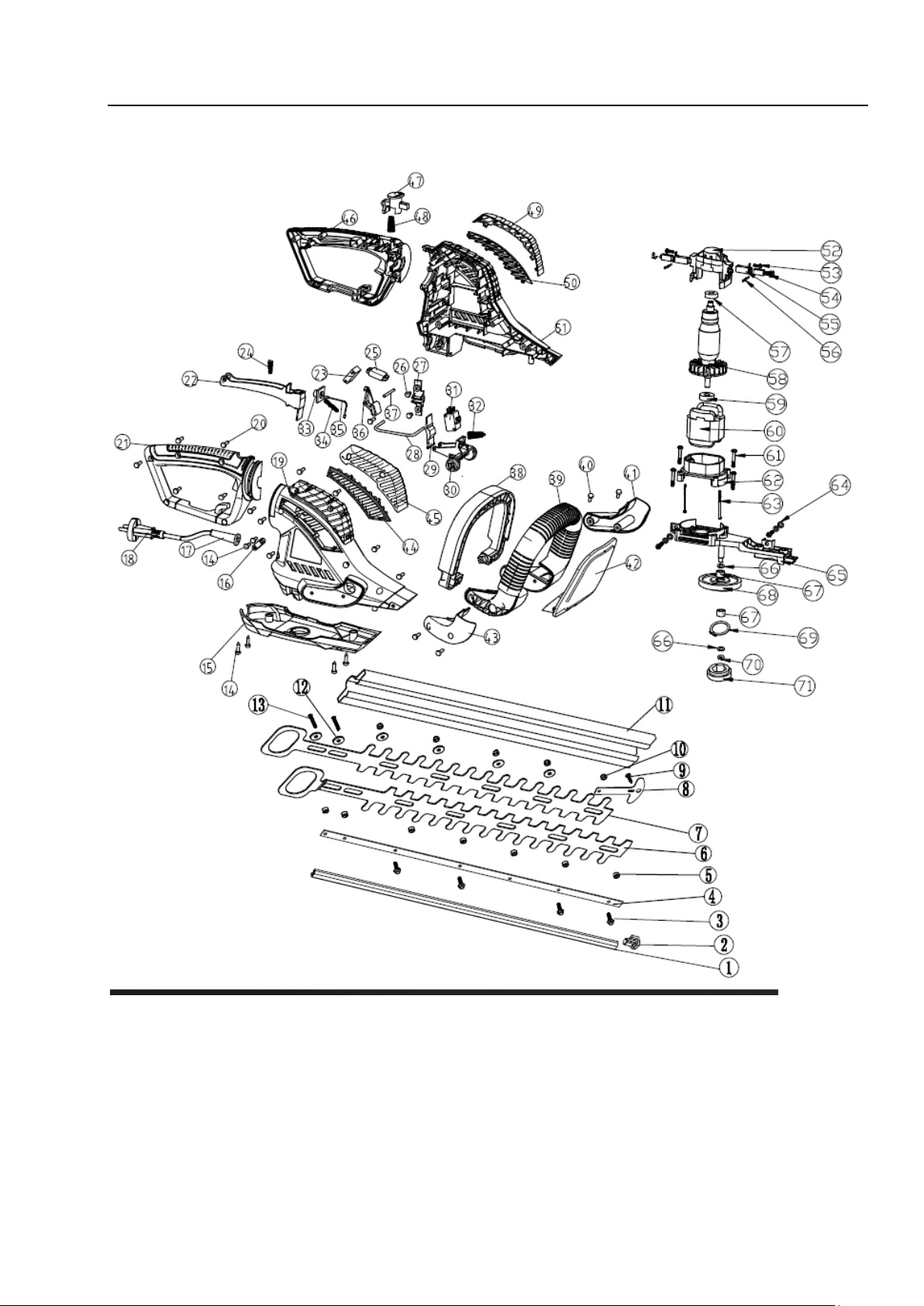

11. Rysunek złożeniowy
Loading...
