1
INSTRUKCJA OBSŁUGI
Przycinarki elektrycznej
Lider DP 250
Nr katalogowy 12 040 991
Instrukcja oryginalna
Krysiak Sp. z o.o.
62-081 Baranowo, ul. Rolna 6, tel.: 61 650 75 30,
Serwis Centralny – infolinia serwisowa: 61 650 75 39,
Dział części zamiennych tel.: 61 650 75 34,
www.krysiak.pl
Wyprodukowano w CHRL
Wydanie pierwsze, styczeń 2021.
2
DEKLARACJA ZGODNOŚCI WE
Zgodnie z Rozporządzeniem Ministra Gospodarki z dnia 21 października 2008r. w sprawie zasadniczych
wymagań dla maszyn (Dz. U. Nr 199, poz. 1228) i Dyrektywą 2006/42/WE Parlamentu Europejskiego i Rady
Krysiak Sp. z o.o.
ul. Rolna 6
62-081 Baranowo
Osoba odpowiedzialna za przygotowanie dokumentacji technicznej maszyny na terenie UE:
Andrzej Krysiak, Rolna 6, 62-081, Baranowo deklaruje z pełną odpowiedzialnością, że:
Maszyna:
Przycinarka elektryczna do trawy Lider DP250
Model：
DT2100
Numery seryjne:
2021012700001-2021012709999
Rok produkcji:
2020-2021
Funkcja:
cięcie trawy i małych chwastów w warunkach przydomowych
do której odnosi się niniejsza deklaracja, spełnia wymagania:
2006/42/EC – Dyrektywa Parlamentu Europejskiego i Rady z dnia 17 maja 2006r. w sprawie maszyn
2014/30/EU – Dyrektywa kompatybilności elektromagnetycznej
2000/14/EC + 2005/88/EC – Dyrektywa hałasowa
2011/65/EU i (EU)2015/863 – Dyrektywa ROHS
Do oceny zgodności zastosowano następujące normy zharmonizowane:
EN 55014-1:2017; EN 55014-2:2015
EN 61000-3-3:2013, EN IEC 61000-3-2:2014
EN 60335-1:2012+A11+A13+A1+A14+A2; EN 50636-2-91:2014;
IEC 62321-3-1:2013; IEC 62321-5:2013; IEC 62321-4:2013/AMD1:2017;
IEC 62321-7-1:2015;IEC 62321-7-1:2017, IEC 62321-6:2015, IEC 62321-8:2017
Ponadto potwierdzono, zgodnie z dyrektywą w sprawie emisji hałasu 2000/14/EC + 2005/88/EC
Gwarantowany poziom mocy akustycznej: 96 dB(A)
Zmierzony poziom mocy akustycznej: 90,82 dB(A) k=3 dB(A)
Zmierzony poziom ciśnienia akustycznego: 82,20 dB(A) k=3 dB(A)
Wibracje przy uchwycie: główny 1,853m/s² , dodatkowy 2,835 k=1,5 m/s²
Zastosowana procedura oceny zgodności odpowiada załącznikowi VI dyrektywy 2000/14/EC
Niniejsza deklaracja zgodności WE traci swoją ważność, jeżeli maszyna zostanie zmieniona lub
przebudowana bez zgody producenta.
Integralnym elementem maszyny jest instrukcja obsługi.
.
15/01/2021, Baranowo
Data i miejsce wystawienia
Imię, nazwisko oraz podpis osoby upoważnionej
do sporządzenia deklaracji zgodności
Jednostkanotyfikująca:
TÜV Rheinland LGA Products GmbH
Tillystraße 2, 90431, Nürnberg, Germany, NB0197
3
4
Przeczytaj uważnie niniejszą instrukcję przed rozpoczęciem eksploatacji przycinarki ( podkaszarki ).
Zawarte są tu ważne informacje dotyczące zasad właściwego montażu, sposobu pracy i konserwacji
urządzenia, bezpiecznych dla użytkownika. Przechowuj instrukcję w bezpiecznym miejscu, aby w razie
potrzeby móc do niej wrócić lub przekazać ją kolejnym użytkownikom wraz z urządzeniem.
Uwaga!
Zwracaj szczególną uwagę na rozdziały, które zawierają sygnały ostrzegawcze i uwagi.
Spis treści
Spis treści .................................................................................................................................. 4
1. Zawartość opakowania ......................................................................................................... 5
2. Przeznaczenie ...................................................................................................................... 5
3. Opis ogólny ........................................................................................................................... 5
3.1 Opis działania .................................................................................................................. 5
3.2 Elementy przycinarki (budowa przycinarki) ..................................................................... 6
3.3 Dane techniczne .............................................................................................................. 7
4. Podstawowe zalecenia bezpieczeństwa .............................................................................. 7
4.1 Symbole dotyczące urządzenia ....................................................................................... 8
4.2 Symbole w instrukcji obsługi ............................................................................................ 9
4.3 Ogólne wskazówki bezpieczeństwa ................................................................................ 9
4.4 Dodatkowe wskazówki bezpieczeństwa ........................................................................ 12
5. Przed uruchomieniem ......................................................................................................... 15
5.1 Montaż rury .................................................................................................................... 15

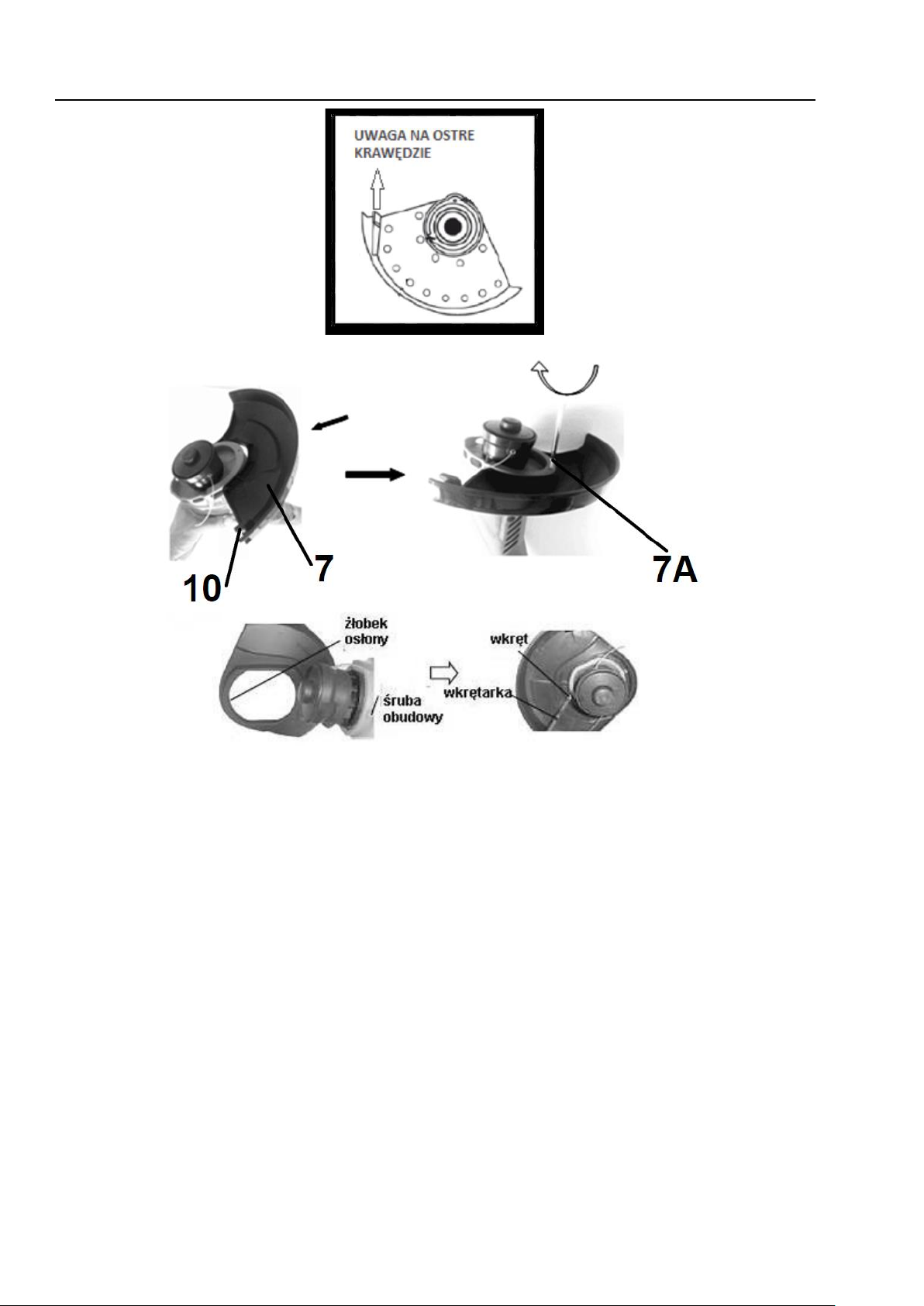

5.2 Montaż osłony bezpieczeństwa ..................................................................................... 15

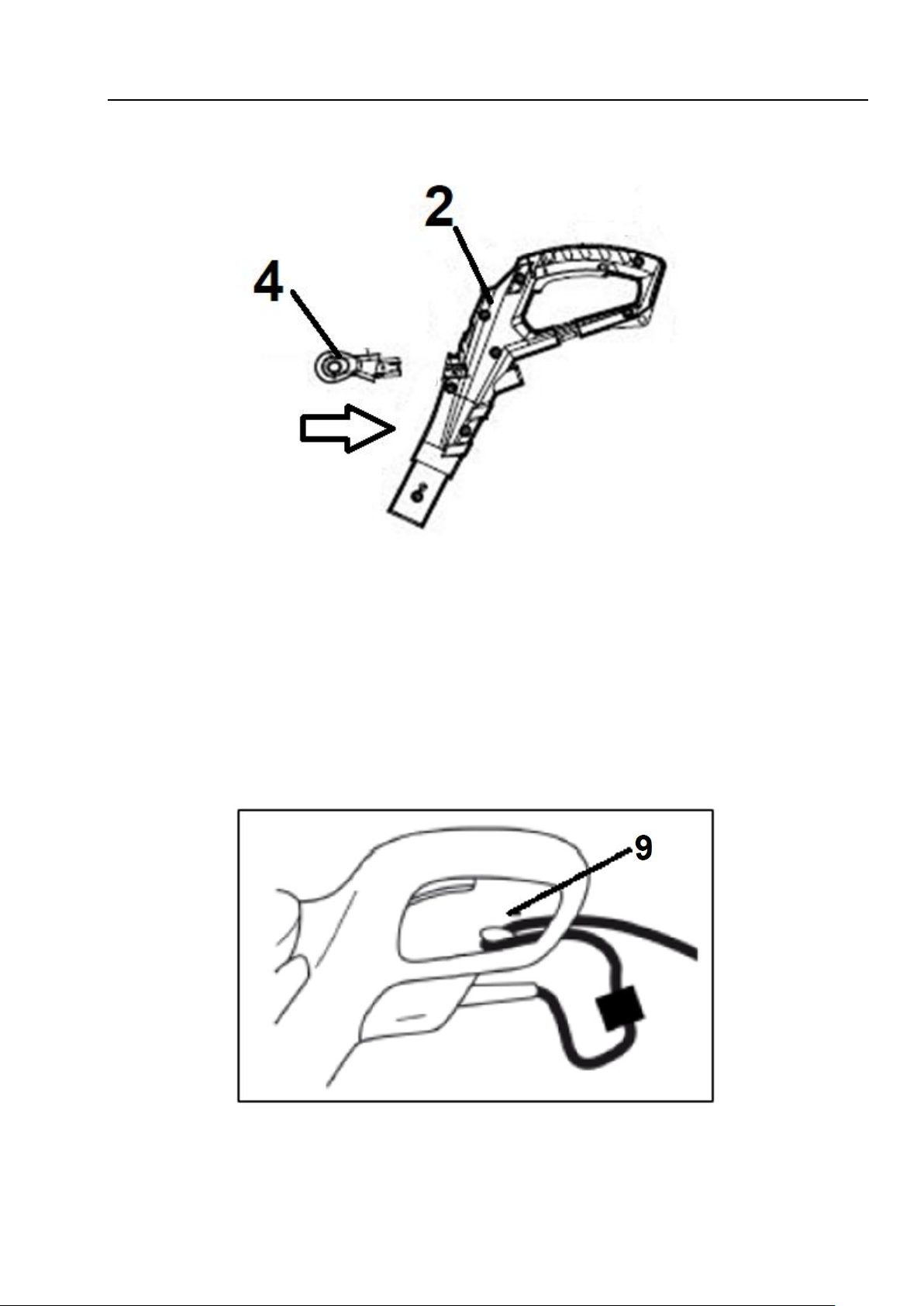

5.3 Montaż uchwytu dodatkowego ...................................................................................... 17
5.4 Zabezpieczenie przewodu zasilającego ........................................................................ 17
6. Praca z urządzeniem .......................................................................................................... 18
6.1 Włączanie i wyłączanie .................................................................................................. 18
6.2 Przycinanie trawy........................................................................................................... 18
7. Konserwacja, wymiana żyłki, przechowywanie i zamawianie części zamiennych ............. 20
7.1 Czyszczenie i konserwacja ............................................................................................ 20
7.2 Wymiana szpuli w głowicy żyłkowej .............................................................................. 21
7.3 Przechowywanie ............................................................................................................ 22
7.4 Przygotowanie do transportu ......................................................................................... 22
7.5 Zamawianie części ........................................................................................................ 22
8. Najpopularniejsze usterki .................................................................................................... 23
9. Gwarancja ........................................................................................................................... 24
10. Usuwanie odpadów i recycling ........................................................................................... 24
11. Ryzyko resztkowe ............................................................................................................... 24

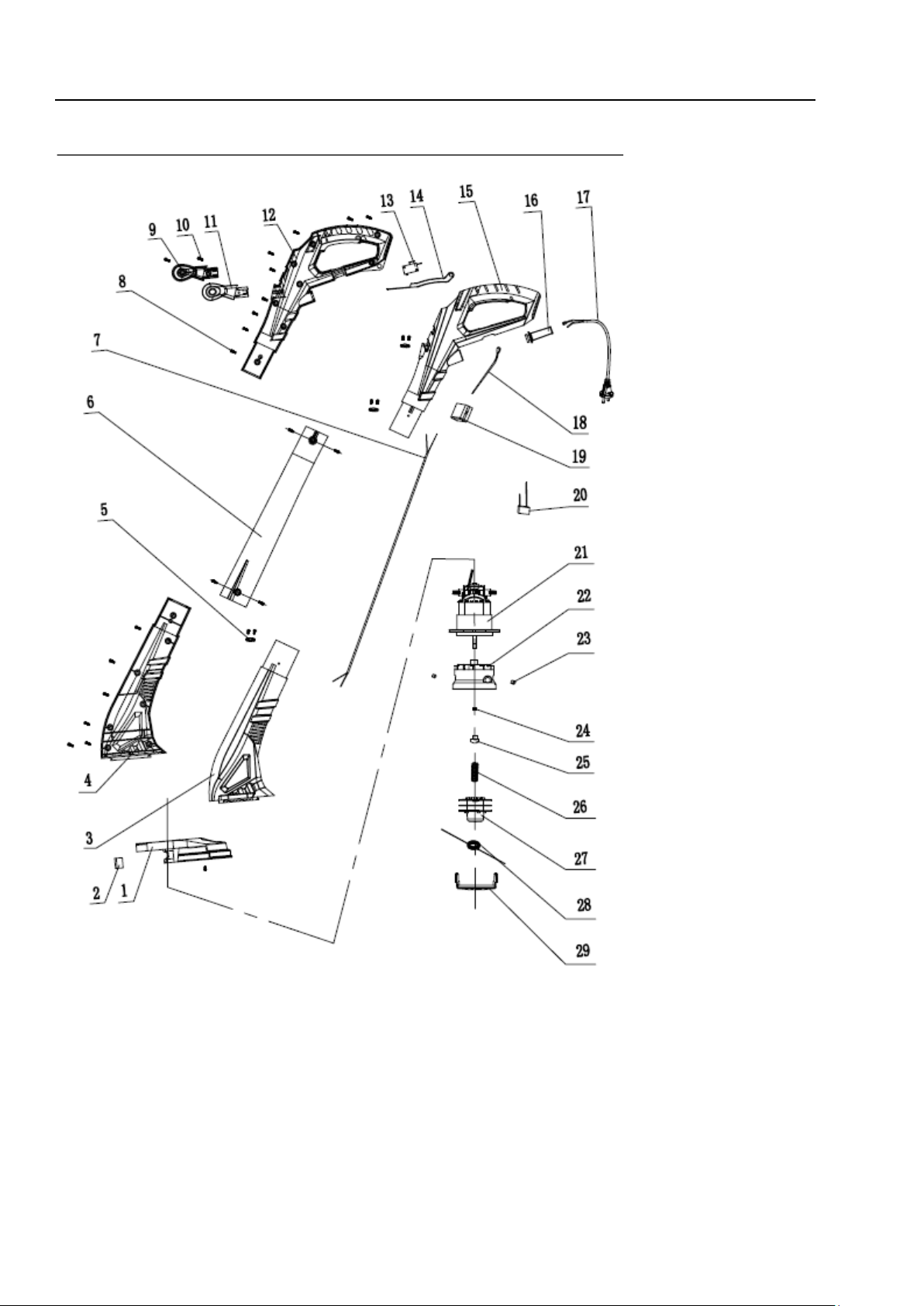

12. Rysunek złożeniowy nr 1 .................................................................................................... 26
5
1. Zawartość opakowania
Ostrożnie otwórz opakowanie i wyciągnij z niego wszystkie elementy przycinarki. Komplet powinien zawierać:
- korpus przycinarki z głowicą żyłkową
- osłona bezpieczeństwa głowicy żyłkowej
- wkręt ST4x14 – 4 + 1 szt.
- uchwyt dodatkowy
- instrukcja obsługi
- karta gwarancyjna
2. Przeznaczenie
Przycinarka (podkaszarka) jest przeznaczona wyłącznie do docinania trawy rosnącej na ziemi
w ogrodach wzdłuż obrzeży trawników czy klombów.
Urządzenie nie jest przeznaczone do pracy ciągłej – maksymalny czas pracy to 10-15 minut, potem musi
nastąpić przerwa.
Każde inne jej wykorzystanie jest sprzeczne z przeznaczeniem i może stanowić poważne zagrożenie dla
użytkownika, a także prowadzić do uszkodzenia urządzenia.
Przycinarka nie jest przeznaczona do użytkowania przez dzieci oraz osoby dorosłe znajdujące się pod wpływem
alkoholu, środków odurzających lub leków ograniczających możliwość prowadzenia pojazdów mechanicznych
i obsługiwania maszyn. Urządzenie może obsługiwać wyłącznie osoba dorosła, która zapoznała się z niniejszą
instrukcją i jest świadoma ryzyka zranień i uszkodzeń, jakie mogą wystąpić w wyniku nieprzestrzegania zasad
w niej zawartych.
Producent nie ponosi odpowiedzialności za szkody zaistniałe w wyniku użycia urządzenia niezgodnego
z przeznaczeniem oraz jego nieprawidłowej obsługi. Za wszelkie wypadki lub szkody poniesione przez innych
ludzi na zdrowiu lub mieniu odpowiada wyłącznie właściciel przycinarki i/lub osoba ją obsługująca.
Przycinarka nie jest przystosowana do użytku komercyjnego. Umowa gwarancyjna nie obowiązuje w przypadku,
gdy urządzenie było stosowane w zakładach rzemieślniczych, przemysłowych lub do innej działalności
zarobkowej.
3. Opis ogólny
3.1 Opis działania
Przycinarka(podkaszarka) elektryczna tnie trawę za pomocą żyłki tnącej, umieszczonej w dolnej części
urządzenia na głowicy żyłkowej. Głowica obraca się z dużą prędkością równolegle do płaszczyzny cięcia. Żyłka
jest wprowadzana w ruch za pomocą silnika zasilanego prądem sieciowym. Urządzenie zaczyna pracować po
wciśnięciu wyłącznika zlokalizowanego w spodniej części uchwytu głównego. Komfort pracy zapewniony jest
przez stosunkowo niewielką wagę urządzenia oraz uchwyt pomocniczy.
6

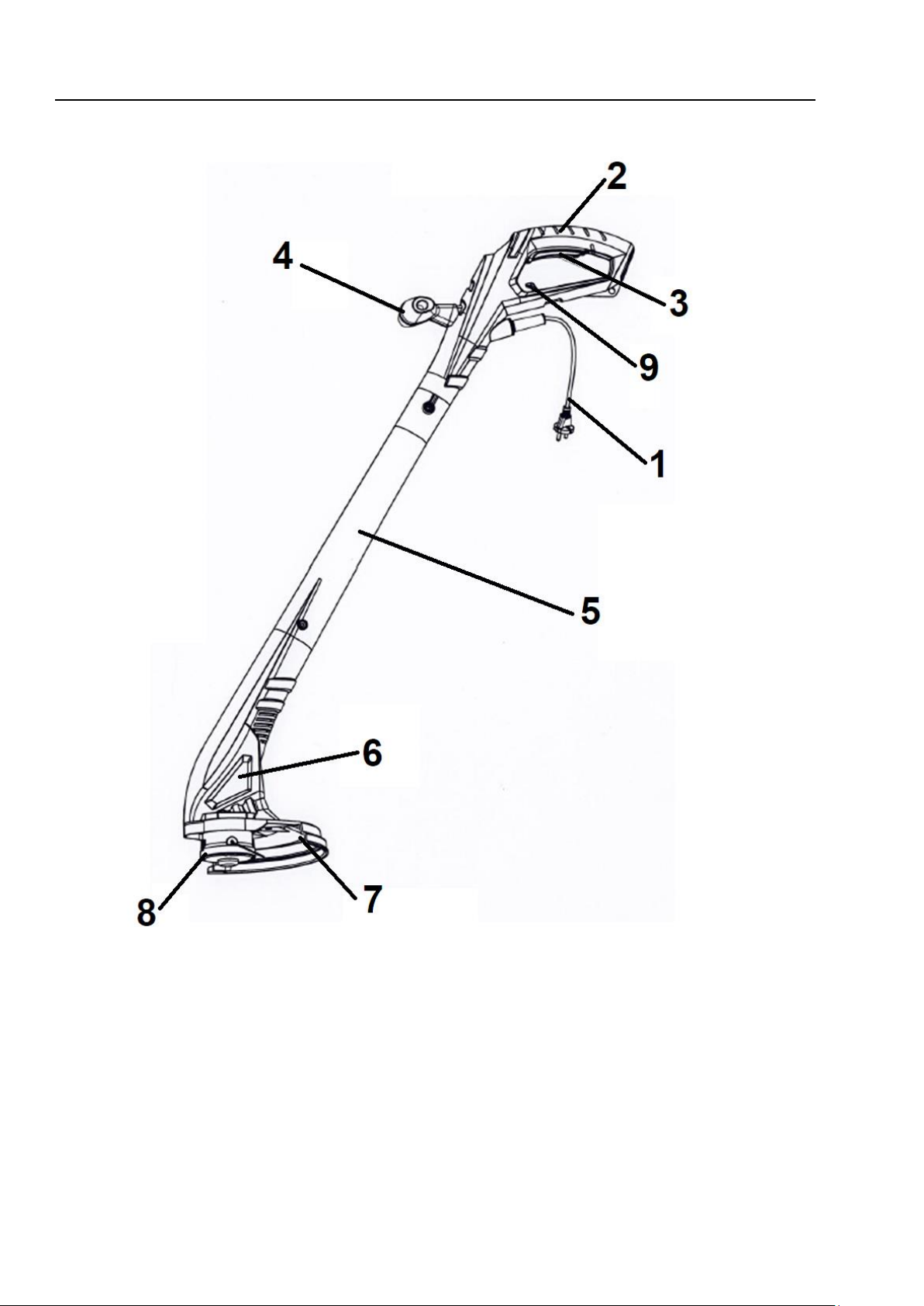

3.2 Elementy przycinarki (budowa przycinarki)
Rys. 1
1. Przewód zasilający
2. Uchwyt główny
3. Wyłącznik ON/OFF
4. Uchwyt dodatkowy
5. Rura środkowa
6. Obudowa silnika
7. Osłona bezpieczeństwa głowicy żyłkowej
8. Głowica żyłkowa
9. Zaczep na przewód zasilający - odciążnik
7
3.3 Dane techniczne
Model/nr katalogowy
DP250 / 12 040 991
Napięcie znamionowe
230-240 V/ 50 Hz
Moc urządzenia
250 W
Obroty silnika
12 500 obr/min
Średnica cięcia
220 mm
Żyłka tnąca
1,3 mm x 6 m
Typ głowicy żyłkowej
Półautomatyczna
Waga netto
1,3 kg
Gwarantowany poziom mocy akustycznej
96 dB(A)
Zmierzony poziom mocy akustycznej
90,82 dB(A)
Poziom ciśnienia akustycznego
82,20 dB(A) k=3 dB(A)
Wibracje przy uchwycie głównym
1,853 m/s2 k=1,5 m/s
2
Wibracje przy uchwycie pomocniczym
2,835 m/s2 k=1,5 m/s
2
Wartości hałasu i drgań zostały określone zgodnie z normami i przepisami określonymi w deklaracji zgodności.
Podana wartość emisji drgań została zmierzona metodą znormalizowaną i może być użyta do porównania
urządzenia z innymi urządzeniami elektrycznymi oraz do szacunkowej oceny stopnia ekspozycji użytkownika
na drgania.
Wartości emisji drgań mogą być rozbieżne z podaną i różne podczas pracy przycinarki w zależności
od sposobu jej użycia. Środki ostrożności mające na celu ochronę użytkownika, powinny opierać się na ocenie
ekspozycji w konkretnych, rzeczywistych warunkach pracy (należy wziąć pod uwagę wszystkie składowe cyklu
pracy, czyli: zarówno czas pracy, jak czas, w którym urządzenie pozostaje wyłączone oraz pracuje bez
obciążenia).
*Producent zastrzega sobie prawo do zmian poprawiających funkcjonalność i bezpieczeństwo urządzenia, które
niekoniecznie są odzwierciedlone na rysunkach i w opisach niniejszej instrukcji.
4. Podstawowe zalecenia bezpieczeństwa
Zawarte są tu podstawowe zasady bezpieczeństwa, konieczne do zachowania podczas pracy urządzenia.
Przycinarka jest zaopatrzona w naklejki ostrzegawcze i informacje w postaci piktogramów – umownych znaków
ostrzegawczych, które mają przypominać o bezpieczeństwie użytkowania i obsługi. Naklejki te należy
utrzymywać w czystości i nie wolno ich odklejać. W przypadku uszkodzenia, zabrudzenia czy utraty czytelności
należy dokupić je u importera i ponownie umieścić na maszynie.
Znaki bezpieczeństwa oraz napis ostrzegawczy jest umieszczony na osłonie bezpieczeństwa głowicy.
8
4.1 Symbole dotyczące urządzenia
Dbaj o to, aby były czytelne: (nie wszystkie są na urządzeniu)
OSTRZEŻENIE!
Ten symbol wskazuje na ostrzeżenie lub niebezpieczeństwo.
Symbol ten jest używany, gdy istnieje ryzyko zranienia. Zignorowanie tego
znaku może prowadzić do wypadku operatora lub osób postronnych. By
zminimalizować ryzyko zranienia, ognia czy porażenia elektrycznego
zawsze stosuj się do wskazówek niniejszej instrukcji.
Upewnij się, że przeczytałeś te ostrzeżenia i je rozumiesz.
UWAGA!
Przed uruchomieniem urządzenia i jego eksploatacją należy uważnie
i dokładnie przeczytać instrukcję obsługi by zapoznać się z elementami
sterującymi i prawidłową obsługą sprzętu.
Należy stosować się do wszystkich wskazówek.
Zwróć szczególną uwagę na rozdziały, które zawierają znaki ostrzegawcze
i wskazówki.
Zachowaj szczególną ostrożność!
Nie przestrzeganie informacji i nie stosowanie odpowiednich zabezpieczeń
w ramach tej instrukcji, może doprowadzić do poważnych skaleczeń i obrażeń
ciała
Zachować instrukcję dostępną do użytku w przyszłości.
OSTRZEŻENIE!
Zachowaj bezpieczną odległość od osób postronnych (szczególnie dzieci)
i zwierząt domowych!
Urządzenie jest wyposażone w rotujące części, które podczas pracy mogą
wyrzucać różne przedmioty!
OSTRZEŻENIE!
Wyjmij wtyczkę z gniazdka przed naprawą, czyszczeniem i konserwacją
przycinarki lub gdy przewód elektryczny jest uszkodzony, poplątany lub
przecięty.
UWAGA!
Utrzymuj odstęp bezpieczeństwa, co najmniej 15m od osób postronnych
(szczególnie dzieci) i zwierząt domowych!
Nie używaj urządzenia w czasie deszczu i w złych warunkach
atmosferycznych.
Nie przycinaj mokrej trawy.
Nie wystawiaj urządzenia na działanie wilgoci i wody.
9
UWAGA!
Do pracy zakładaj środki ochrony osobistej.
Do pracy zakładaj kask, ochronniki słuchu, okulary ochronne i obuwie
robocze z przeciwpoślizgową podeszwą i rękawice ochronne.
Do pracy zakładaj odpowiednią odzież ochronną.
OSTRZEŻENIE!
Ryzyko zranienia – niebezpieczeństwo zranienia przez obracającą głowicę
żyłkową – nie wkładać rąk i nóg w pobliże obracającej się głowicy żyłkowej.
Nie pracować bez założonej osłony głowicy
Produkt odpowiada standardom bezpieczeństwa.
Symbol przekreślonego kosza na śmieci umieszczany na sprzęcie, opakowaniu
lub dokumentach do niego dołączonych oznacza, że produktu nie wolno
wyrzucać łącznie z innymi odpadami. Oznakowanie oznacza jednocześnie, że
sprzęt został wprowadzony do obrotu po dniu 13 sierpnia 2005 r.
Przekaż niepotrzebne urządzenie, jego akcesoria i opakowanie do zgodnej
z przepisami o ochronie środowiska naturalnego utylizacji.
Urządzeń nie należy wyrzucać razem ze śmieciami domowymi.
Należy oddać zużyte urządzenie elektryczne w punkcie recyklingu.
Gwarantowany poziom mocy akustycznej.
Druga klasa izolacji – oznacza, że produkt nie musi być uziemiony.
Urządzenie jest podwójnie izolowane. Wszystkie części wewnętrzne są
izolowane od źródeł zasilania elektrycznego.
4.2 Symbole w instrukcji obsługi
UWAGA! Ostrzeżenie - symbol niebezpieczeństwa z informacjami na temat ochrony osób i mienia.
WSKAZÓWKA ułatwiająca posługiwanie się urządzeniem.
4.3 Ogólne wskazówki bezpieczeństwa
W przypadku nieprawidłowej eksploatacji urządzenie może spowodować poważne urazy. W celu
uniknięcia szkód osobowych i rzeczowych, koniecznie przestrzegaj opisanych wskazówek bezpieczeństwa i
zachowania szczególnej uwagi. Zaznajom się dobrze ze wszystkimi częściami przycinarki przed jej montażem.
Przycinarka elektryczna w czasie pracy wytwarza pole elektromagnetyczne. Pole to może w określonych
warunkach wpływać na wszelkie implanty medyczne. Aby zmniejszyć niebezpieczeństwo poważnych lub
10
śmiertelnych obrażeń, zalecamy osobom posiadającym implanty konsultację z lekarzem i producentem
implantu przed rozpoczęciem obsługiwania urządzenia.
Zaznajom się z wszystkimi ostrzeżeniami, wskazówkami, ilustracjami i przepisami
dostarczonymi z tym urządzeniem. Nieprzestrzeganie poniższych wskazówek może spowodować
porażenie prądem, pożar i/lub ciężkie obrażenia ciała.
Przechowuj wszystkie przepisy i wskazówki bezpieczeństwa dla dalszego zastosowania.
Użyte w poniższym tekście pojęcie „urządzenie elektryczne“ odnosi się do urządzenia zasilanego energią
elektryczną z sieci (z przewodem zasilającym).
1. Bezpieczeństwo miejsca pracy
a) Stanowisko pracy utrzymuj w czystości i dobrze oświetlone. Nieporządek w miejscu pracy lub
nieoświetlona przestrzeń robocza mogą być przyczyną wypadków.
b) Nie pracuj w otoczeniu zagrożonym wybuchem, w którym znajdują się np. łatwopalne ciecze,
gazy lub pyły. Podczas pracy urządzeniem elektrycznym wytwarzają się iskry, które mogą spowodować
zapłon (z pyłu albo oparów).
c) Podczas użytkowania urządzenia zwrócić uwagę na to, aby dzieci i inne osoby postronne
znajdowały się w bezpiecznej odległości. Odwrócenie uwagi może spowodować utratę kontroli nad
urządzeniem elektrycznym.
2. Bezpieczeństwo elektryczne
a) Wtyczka urządzenia elektrycznego musi pasować do gniazda. Nie modyfikuj wtyczki w jakikolwiek
sposób. Nie używaj wtyków adapterowych w przypadku urządzeń elektrycznych z uziemieniem
ochronnym. Niezmienione wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem.
b) Unikaj kontaktu z uziemionymi powierzchniami jak rury, grzejniki, piece i lodówki. Ryzyko porażenia
prądem jest większe, gdy ciało użytkownika jest uziemione.
c) Zabezpiecz urządzenie elektryczne przed deszczem i wilgocią. Przedostanie się wody do urządzenia
elektrycznego podwyższa ryzyko porażenia prądem.
d) Nigdy nie używaj przewodu do innych czynności. Nigdy nie noś urządzenia elektrycznego,
trzymając je za przewód; ani nie używaj przewodu do zawieszenia urządzenia; nie wyciągaj wtyczki
z gniazdka ciągnąc za przewód. Chroń przewód przed wysokimi temperaturami, trzymaj z dala od
oleju, ostrych krawędzi lub ruchomych części urządzenia. Uszkodzone lub splątane przewody
zwiększają ryzyko porażenia prądem.
e) W przypadku pracy urządzeniem elektrycznym pod gołym niebem, używaj przewodu
przedłużającego, dostosowanego również do zastosowań zewnętrznych. Użycie właściwego
przedłużacza (dostosowanego do pracy na zewnątrz) zmniejsza ryzyko porażenia prądem.
11
f) Jeżeli nie da się uniknąć zastosowania urządzenia elektrycznego w wilgotnym otoczeniu, użyj
wyłącznika ochronnego różnicowo-prądowego. Zastosowanie wyłącznika ochronnego różnicowo-
prądowego zmniejsza ryzyko porażenia prądem.
3. Bezpieczeństwo osób
a) Podczas pracy zachowaj ostrożność, każdą czynność wykonuj uważnie i z rozwagą. Nie używaj
urządzenia elektrycznego, gdy jesteś zmęczony lub pod wpływem narkotyków, alkoholu lub
lekarstw. Moment nieuwagi przy użyciu urządzenia elektrycznego może stać się przyczyną poważnych
urazów ciała.
b) Noś osobiste wyposażenie ochronne. Zawsze noś okulary ochronne. Noszenie osobistego
wyposażenia ochronnego tj. rękawic roboczych, maski przeciwpyłowej, obuwia z podeszwami
przeciwpoślizgowymi, kasku ochronnego lub środków ochrony słuchu (w zależności od rodzaju i
zastosowania urządzenia elektrycznego) – zmniejsza ryzyko obrażeń ciała.
c) Unikaj niezamierzonego uruchomienia urządzenia elektrycznego. Przed włożeniem wtyczki do
źródła zasilania, a także przed podniesieniem lub przeniesieniem urządzenia elektrycznego, upewnij
się, że urządzenia elektryczne jest wyłączone (wyłącznik w pozycji „OFF/ O”). Trzymanie palca na
wyłączniku podczas przenoszenia urządzenia elektrycznego lub podłączenie do prądu włączonego
urządzenia elektrycznego (wyłącznik w pozycji „ON/I”), może stać się przyczyną wypadków.
d) Przed włączeniem urządzenia elektrycznego, usuń narzędzia nastawcze lub klucze. Narzędzie lub
klucz, znajdujący się w ruchomych częściach urządzenia elektrycznego mogą doprowadzić do obrażeń
ciała.
e) Unikaj nienaturalnych pozycji przy pracy. Dbaj o stabilną pozycję i zachowuj równowagę przez cały
czas pracy. To umożliwia lepszą kontrolę urządzenia elektrycznego w nieprzewidzianych sytuacjach.
f) Noś odpowiednie ubranie. Nie noś luźnego ubrania ani biżuterii. Włosy, ubranie i rękawice trzymaj
z daleka od ruchomych części. Luźne ubranie, biżuteria lub długie włosy mogą zostać wciągnięte przez
ruchome części.
g) Nie pozwól, aby znajomość uzyskana dzięki częstemu korzystaniu z urządzenia elektrycznego
pozwoliła Ci na ignorowanie zasad bezpieczeństwa urządzenia elektrycznego. Bezwzględne działanie
może spowodować poważne obrażenia w ciągu jednej sekundy.
4. Prawidłowa obsługa i eksploatacja urządzeń elektrycznych
a) Nie przeciążaj urządzenia elektrycznego. Do pracy używaj urządzenia elektrycznego, które jest do
tego przewidziane. Odpowiednio dobranym urządzeniem elektrycznym pracuje się w danym zakresie
mocy lepiej i bezpieczniej.
b) Nie używaj urządzenia elektrycznego, którego włącznik/wyłącznik jest uszkodzony. Urządzenie
elektryczne, którego nie można włączyć lub wyłączyć jest niebezpieczne i musi zostać naprawione.
c) Przed regulacją urządzenia elektrycznego, wymianą osprzętu lub po zaprzestaniu pracy
urządzeniem elektrycznym, wyciągnij wtyczkę z gniazda zasilania. Ten środek ostrożności zapobiega
niezamierzonemu włączeniu urządzenia elektrycznego.
12
d) Przechowuj urządzenie elektryczne w miejscu niedostępnym dla dzieci. Nie udostępniaj urządzenia
elektrycznego osobom, które go nie znają lub nie zaznajomiły się z niniejszymi przepisami.
Urządzenia elektryczne używane przez niedoświadczone osoby są niebezpieczne.
e) Starannie konserwuj urządzenie elektryczne i jego akcesoria. Sprawdzaj czy ruchome części
urządzenia elektrycznego prawidłowo funkcjonują i nie są zablokowane, czy części nie są połamane,
poluzowane lub inaczej uszkodzone i czy prawidłowe działanie urządzenia elektrycznego nie jest
zakłócone. Przed użyciem urządzenia zleć naprawę uszkodzonych części. Przyczyną wielu wypadków
są źle konserwowane urządzenia elektryczne.
f) Elementy tnące urządzenia elektrycznego muszą być zawsze czyste. Starannie pielęgnowane
elementy tnące rzadziej się blokują i są łatwiejsze w prowadzeniu.
g) Używaj urządzenia elektrycznego, akcesoriów, oprzyrządowania itd. tylko zgodnie z tymi
wskazówkami. Zwracaj przy tym uwagę na warunki pracy i uwzględniaj rodzaj wykonywanej pracy.
Używanie urządzeń elektrycznych do celów niezgodnych z ich przeznaczeniem może prowadzić do
niebezpiecznych sytuacji.
h) Dbaj o to, by uchwyty i inne obszary służące do chwytania były suche, czyste i nie były
zanieczyszczone olejem ani smarem. Tłuste, zabrudzone olejem uchwyty są śliskie i prowadzą do utraty
kontroli nad urządzeniem.
5. Serwis
Naprawę urządzenia elektrycznego zlecaj jedynie wykwalifikowanemu fachowcowi i przy użyciu
oryginalnych części zamiennych. To gwarantuje, że bezpieczeństwo urządzenia zostanie zachowane.
4.4 Dodatkowe wskazówki bezpieczeństwa
1. Wskazówki bezpieczeństwa dotyczące pracy narzędziem tnącym
• Urządzenie nie jest przeznaczone do używania przez osoby (włącznie z dziećmi) o ograniczonych
zdolnościach umysłowych, fizycznych lub osoby nie posiadające odpowiedniej wiedzy i/lub
doświadczenia, chyba że będą pracować pod nadzorem odpowiedzialnej za ich bezpieczeństwo osoby
lub otrzymają od niej wskazówki, jak powinno być używane urządzenie.
• Urządzenie jest przeznaczone do przycinania trawy. Nie przecinaj drewna ani innych przedmiotów. Nie
podcinaj/nie ścinaj przycinarką roślin o twardych łodygach lub trawy rosnącej na murach czy
kamieniach/skałach.
• Noś rękawice robocze przy pracy elementu tnącego.
• Zatrzymaj urządzenie, jeśli ktoś pojawi się w obrębie obszaru cięcia.
• Pamiętaj, że to użytkownik i/lub właściciel ponoszą odpowiedzialność za wypadki i urazy innych osób
oraz ich mienia.
• Sprawdź teren cięcia przed rozpoczęciem pracy. Usuń wszelkie kamienie, patyki, druty oraz inne ciała
obce, które mogą zakłócić pracę urządzenia lub zostać wyrzucone przez urządzenie z ruszających się
noży.
• Przed każdym użyciem przeprowadź kontrolę wzrokową urządzenia. Nie uruchamiaj urządzenia, jeśli
jest uszkodzone lub brak w nim elementów ochronnych (osłony bezpieczeństwa głowicy), czy części
urządzenia tnącego albo gdy wkręty są zużyte, uszkodzone lub niedokręcone.
• Przestrzegaj przepisów dotyczących ochrony przed hałasem i przepisów lokalnych. Możliwość
eksploatacji urządzenia w określone dni (np. w niedziele i święta), w określonych porach dnia (w porze
obiadowej, w czasie ciszy nocnej) oraz w określonych obszarach (np. kurortach lub klinikach) jest
13
ograniczona.
• Nie używaj urządzenia w deszczu, przy złej pogodzie, w wilgotnym otoczeniu, nie tnij mokrego materiału.
• Pracuj wyłącznie w świetle dziennym lub przy bardzo dobrym sztucznym oświetleniu.
• Nigdy nie zostawiaj urządzenia w miejscu pracy bez nadzoru.
• Włączaj i wyłączaj silnik zgodnie z zasadami podanymi w niniejszej instrukcji i tylko stojąc w bezpiecznej
odległości od listwy nożowej.
• Przy włączaniu urządzenia oraz przy pracującym silniku trzymaj głowicę tnącą z dala od wszelkich
części ciała, a przede wszystkim od rąk i stóp. Istnieje niebezpieczeństwo obrażeń!
• Przenoś urządzenie wyłącznie chodząc, nie biegaj z urządzeniem.
• Nie pracuj w pobliżu palnych cieczy i gazów - niebezpieczeństwo pożaru lub wybuchu.
• Nie pracuj w pobliżu wysypisk, kanałów czy wałów - możesz stracić równowagę i spaść.
• Uważaj na dziury, koleiny, ukryte przedmioty lub wyboje - wysoka trawa może je łatwo ukryć.
• Pracuj, zachowując stabilną pozycję, w szczególności na pochyłościach terenu. Poślizgnięcie się lub
upadek może spowodować poważne obrażenia ciała.
• Jeśli poczujesz, że tracisz grunt pod nogami natychmiast wyłącz urządzenie, nie próbuj się na nim
‘podpierać’.
• Pracuj zawsze w poprzek ewentualnego nachylenia terenu, nigdy do góry lub w dół. Nie pracuj na zbyt
stromych zboczach – o nachyleniu większym niż 15 stopni.
• Uważaj, by głowica tnąca nie dotykała przy włączaniu urządzenia i podczas pracy: kamieni, żwiru,
drutów przewodu sieciowego i innych przedmiotów.
• W żadnym wypadku nie używaj drutu metalowego zamiast żyłki.
• Nigdy nie próbuj zatrzymywać elementu tnącego (głowicy) ręką! Zawsze czekaj, aż głowica zatrzyma
się sama.
• Nie chwytaj ani nie podnoś urządzenia za głowicę żyłkową. Kontakt z ostrzami może spowodować
obrażenia.
• Nie uruchamiaj urządzenia, gdy jest ono obrócone lub gdy nie znajduje się w pozycji roboczej.
• Silnik nagrzewa się podczas pracy i może spowodować poparzenia - nie dotykaj go.
• Po wyłączeniu urządzenia głowica żyłkowa porusza się jeszcze przez kilka sekund. Ręce i nogi
trzymaj z daleka od urządzenia.
• Wyłącz urządzenie każdorazowo podczas przekraczania innych powierzchni niż trawa (np. droga
żwirowa, chodnik, alejka czy ulica).
• Usuwaj resztki ściętego materiału tylko przy wyłączonym urządzeniu.
• Nie próbuj uwolnić zablokowanej/ zakleszczonej głowicy, zanim nie wyłączysz urządzenia. Jeśli trawa
bądź pnącza zaplączą się wokół głowicy - zatrzymaj silnik, poczekaj aż głowica przestanie się obracać
i usuń resztki roślinne.
• Jeśli urządzenie zacznie wibrować w odmienny, nieprawidłowy sposób, zatrzymaj silnik i szybko
poszukaj przyczyny. Wibracje są ostrzeżeniem przed problemem.
• Jeśli żyłka się zerwie wewnątrz głowicy, wysuwanie żyłki przez uderzenie w podłoże nie zadziała; trzeba
wymienić szpulę z żyłką w głowicy żyłkowej ,lub nawinąć nową żyłkę- patrz rozdział 7.2.
• Zawsze wyłącz urządzenie ze źródła zasilania:
- gdy oddalasz się od urządzenia elektrycznego;
- jeżeli urządzenie jest nieużywane;
- przed czyszczeniem;
- przed sprawdzaniem i przechowywaniem;
- przystępujesz do usuwania blokady z głowicy żyłkowej;
- jeżeli w trakcie pracy urządzenie natrafia na ciało obce lub pojawiają się anormalne wibracje. W takim
14
przypadku sprawdź urządzenie pod kątem uszkodzeń lub ewentualnie napraw - oddaj do
autoryzowanego serwisu.
• Jeśli powstanie sytuacja nieopisana w tym podręczniku zwróć się o pomoc na infolinię serwisową
producenta.
2. Bezpieczeństwo elektryczne
• Zwróć uwagę na to, aby napięcie sieciowe było zgodne z danymi znajdującymi się na tabliczce
znamionowej.
• W miarę możliwości urządzenie podłączaj jedynie do gniazda sieciowego z wyłącznikiem ochronnym
prądowym (wyłącznikiem FI) o prądzie wyzwalającym nie przekraczającym 30mA.
• Wtyczka urządzenia elektrycznego powinna pasować do gniazda. Nie można jej w żaden sposób
modyfikować.
• Stosuj tylko i wyłącznie dopuszczone przewody sieciowe, przeznaczone do stosowania na zewnątrz,
których długość wynosi maksymalnie 50 m. Przekrój poprzeczny żyły przewodu sieciowego musi
wynosić przynajmniej 1,5 mm2. Przed użyciem zawsze całkowicie rozwiń bęben kablowy oraz sprawdź
przewód pod względem uszkodzeń.
• Używaj odciążnika przewodu zasilającego do właściwego podłączenia przewodu sieciowego (a nie do
przewodu urządzenia elektrycznego).
• Prowadź przewód sieciowy w taki sposób, aby podczas cięcia nie został pochwycony przez gałęzie
i podobne przedmioty, ani przypadkowo przecięty.
• Jeżeli przewód sieciowy jest uszkodzony, nie dotykaj go. Natychmiast wyłącz urządzenie i wyciągnij
wtyczkę sieciową z gniazdka wtykowego. Nie podłączaj go ponownie. Uszkodzony przewód musi
zostać wymieniony przed ponownym podjęciem pracy przez wykwalifikowaną osobę lub serwis
(www.krysiak.pl).
3. Bezpieczna konserwacja, przechowywanie i transport
• Nie podejmuj samodzielnych prób naprawiania urządzenia, o ile nie posiadasz właściwego
przygotowania zawodowego w tym zakresie. Wszystkie prace, które nie są podane w tej instrukcji,
powinien przeprowadzić autoryzowany serwis upoważniony przez dealera.
• Sprawdź, czy wszystkie nakrętki i śruby były dobrze dokręcone oraz czy urządzenie jest kompletne i
nieuszkodzone. Pamiętaj o sprawdzeniu przewodów.
• Pracując przy głowicy żyłkowej, zakładaj zawsze rękawice ochronne.
• Nie transportuj urządzenia w czasie, gdy silnik pracuje. Przenoś przycinarkę tylko za uchwyt i przy
nieruchomym elemencie tnącym. Staranne obchodzenie się z urządzeniem zmniejsza
niebezpieczeństwo zranienia przez element tnący.
• Dbaj o urządzenie. Utrzymuj je tak, aby zawsze było czyste, co umożliwia łatwiejsze i bezpieczniejsze
wykonywanie pracy. Uważaj, by otwory wentylacyjne na obudowie silnika nie były zatkane. Przestrzegaj
instrukcji konserwacyjnych.
• Regularnie sprawdzaj osłonę bezpieczeństwa głowicy pod kątem zużycia i deformacji. Ze względów
bezpieczeństwa zużyte i uszkodzone części bezzwłocznie wymieniaj. Zachowaj szczególną ostrożność
przy obsłudze głowicy żyłkowej.
• Używaj wyłącznie oryginalnych części zamiennych i części wyposażenia (np. żyłki tnącej), które zostały
dostarczone i/lub są zalecone przez producenta. Użycie innych części zamiennych prowadzi do utraty
roszczeń z tytułu gwarancji.
Twoja odpowiedzialność: Ogranicz użytkowanie tego urządzenia do osób, które przeczytały,
15
zrozumiały i będą się stosować do ostrzeżeń i zaleceń zawartych w tej instrukcji.
5. Przed uruchomieniem
Przed montażem poszczególnych elementów sprawdź, czy masz wszystkie potrzebne części. Włącz
silnik dopiero wtedy, gdy przycinarka jest zmontowana.
5.1 Montaż rury

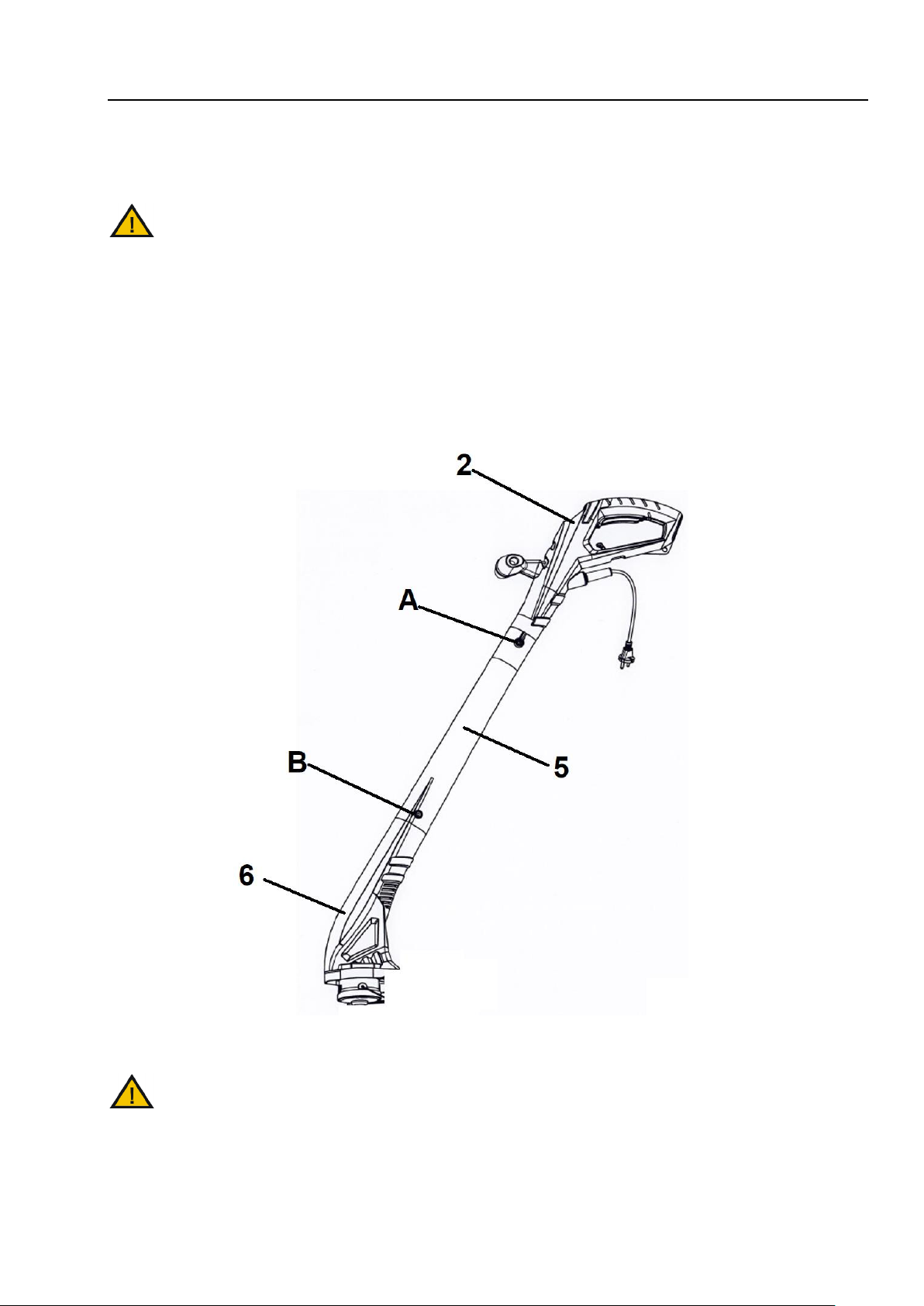

Połącz część z obudową silnika (Rys. 2, poz. 6) z rurą środkową (Rys. 2, poz. 5). Zabezpiecz za pomocą 2 śrub
(Rys. 2, poz. B).
Wetknij w górną część środkowej rury część z uchwytem głównym (Rys. 2, poz. 2). Zabezpiecz za pomocą 2
śrub (Rys. 2, poz. A).
Rys. 2
5.2 Montaż osłony bezpieczeństwa
Osłona jest wyposażona w nożyk obcinający żyłkę (Rys. 3, poz. 10). Przed założeniem osłony upewnij
się, że nożyk jest zabezpieczony osłonką.
16
Rys. 3
1. Dopasuj i zamontuj osłonę głowicy (Rys. 3, poz. 7) na korpusie urządzenia.
2. Przykręć osłonę głowicy za pomocą dostarczonej śruby ST4x14 (Rys. 3, poz. 7A).
17
5.3 Montaż uchwytu dodatkowego
Rys. 3
Umieść uchwyt dodatkowy (Rys. 3, poz. 4) w plastikowym mocowaniu (podstawie uchwytu)
5.4 Zabezpieczenie przewodu zasilającego
W celu uniknięcia rozłączenia przedłużacza zawsze sprawdzaj, czy jest on prawidłowo umieszczony
na zaczepie na przewód zasilający (Rys. 4, poz. 9).
Zrób na końcu przewodu przedłużającego pętlę, przełóż ją przez otwór w dolnej części uchwytu i zahacz o
zaczep (Rys. 4, poz. 9) tak jak na Rys. 4.
Upewnij się, że przewód wyłącznika i przewód sieciowy nie są splątane a następnie podłącz przedłużacz do
gniazda elektrycznego.
Rys. 4
18
6. Praca z urządzeniem
Po zastosowaniu się do zaleceń z rozdziału 5. podłącz urządzenie do prądu i uruchom. Jeśli wydaje
jakieś niepokojące dźwięki – skontaktuj się ze sprzedawcą, bądź z serwisem producenta. Jeśli nie obserwujesz
takich hałasów – urządzenie jest gotowe do pracy.
6.1 Włączanie i wyłączanie
Nie uruchamiaj urządzenia niekompletnego czy nieprawidłowo złożonego.
Przed uruchomieniem sprawdź, czy wszystkie elementy zabezpieczające są w dobrym stanie.
1. Zdejmij osłonkę z nożyka obcinającego żyłkę.
2. Podłącz przedłużacz do gniazdka.
3. Przytrzymaj urządzenie prawą ręką na wyłączniku znajdującym się na uchwycie głównym, a lewą na
uchwycie pomocniczym.
UWAGA: Trzymaj mocno ręce obiema rękami podczas pracy.
4. Umieść urządzenie z boku ciała (z zachowaniem odstępu od silnika i daleko od ciała)
5. Aby uruchomić urządzenie naciśnij wyłącznik ON/OFF (Rys. 5, poz. 3).
Rys. 5
6. Aby zatrzymać urządzenie wystarczy że zwolnisz wyłącznik ON/ OFF (Rys. 5, poz. 3).
Głowica żyłkowa obraca się jeszcze przez kilka sekund po wyłączeniu silnika. Nie odkładaj przycinarki
dopóki głowica nie przestanie się obracać!
6.2 Przycinanie trawy
1. Przygotuj urządzenie do bezpiecznej pracy według punktów powyżej.
2. Włącz urządzenie przed zbliżeniem się do powierzchni trawy, którą chcesz przyciąć.
3. Przycinaj trawę, przesuwając urządzenie w prawo i lewo ruchem posuwistym (Rys. 6).
19

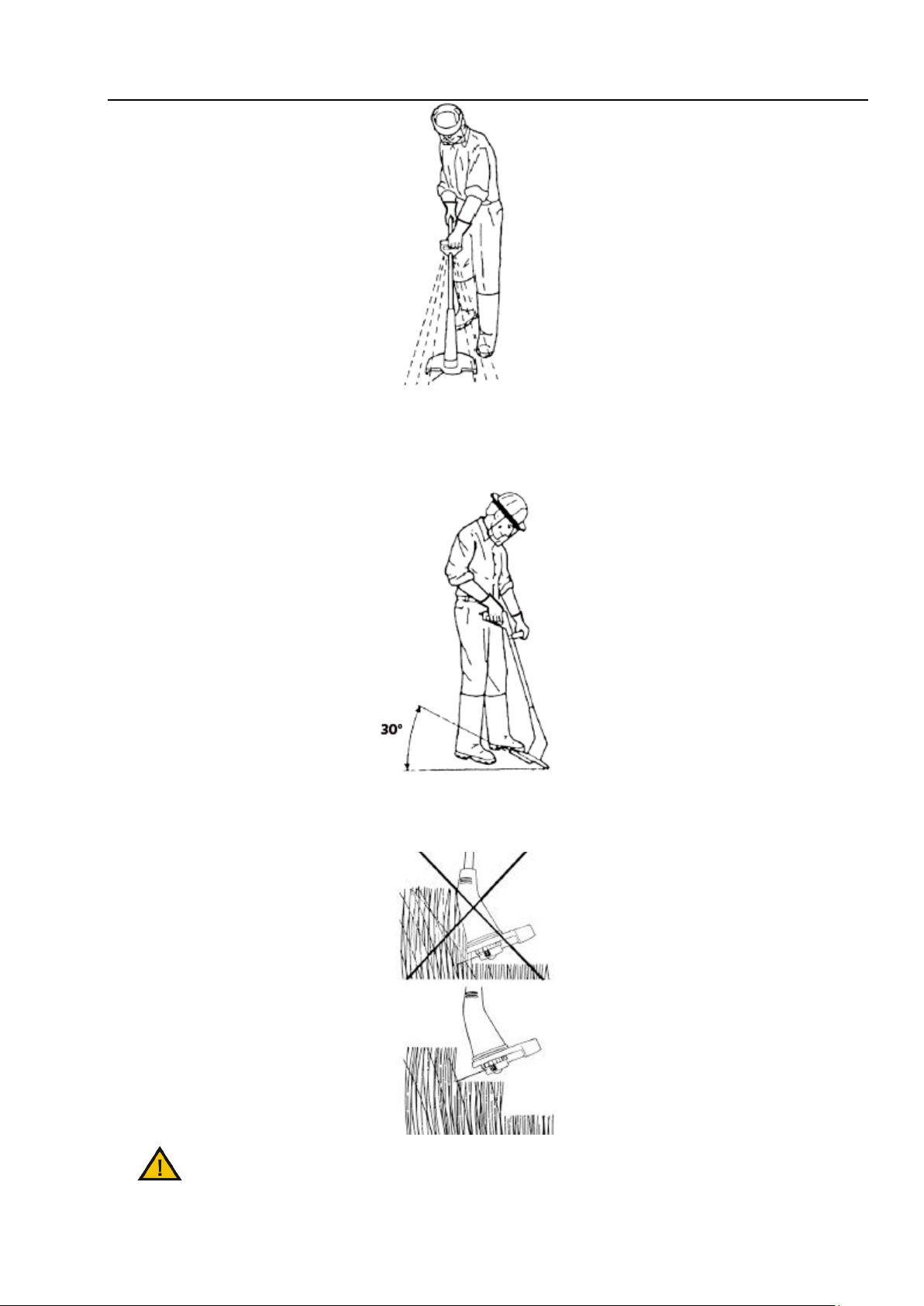

Rys. 6
4. Przycinaj powoli, podczas przycinania przytrzymuj urządzenie w pozycji pochylonej o ok. 30 stopni do
przodu (Rys.7).
Rys. 7
5. Długą warstwę przycinaj kolejno od góry do dołu (Rys. 8).
Rys. 8
6. Jeśli głowica żyłkowa uderzy mocno w inny obiekt zatrzymaj silnik, poczekaj, aż głowica przestanie
się obracać i sprawdź przycinarkę pod kątem ewentualnych szkód. Nie używaj dalej przycinarkii jeśli jakieś
20
jej elementy zostały uszkodzone.
7. Jeśli trawa bądź pnącza zaplączą się wokół głowicy żyłkowej zatrzymaj silnik, poczekaj, aż głowica
przestanie się obracać i usuń trawę i pnącza.

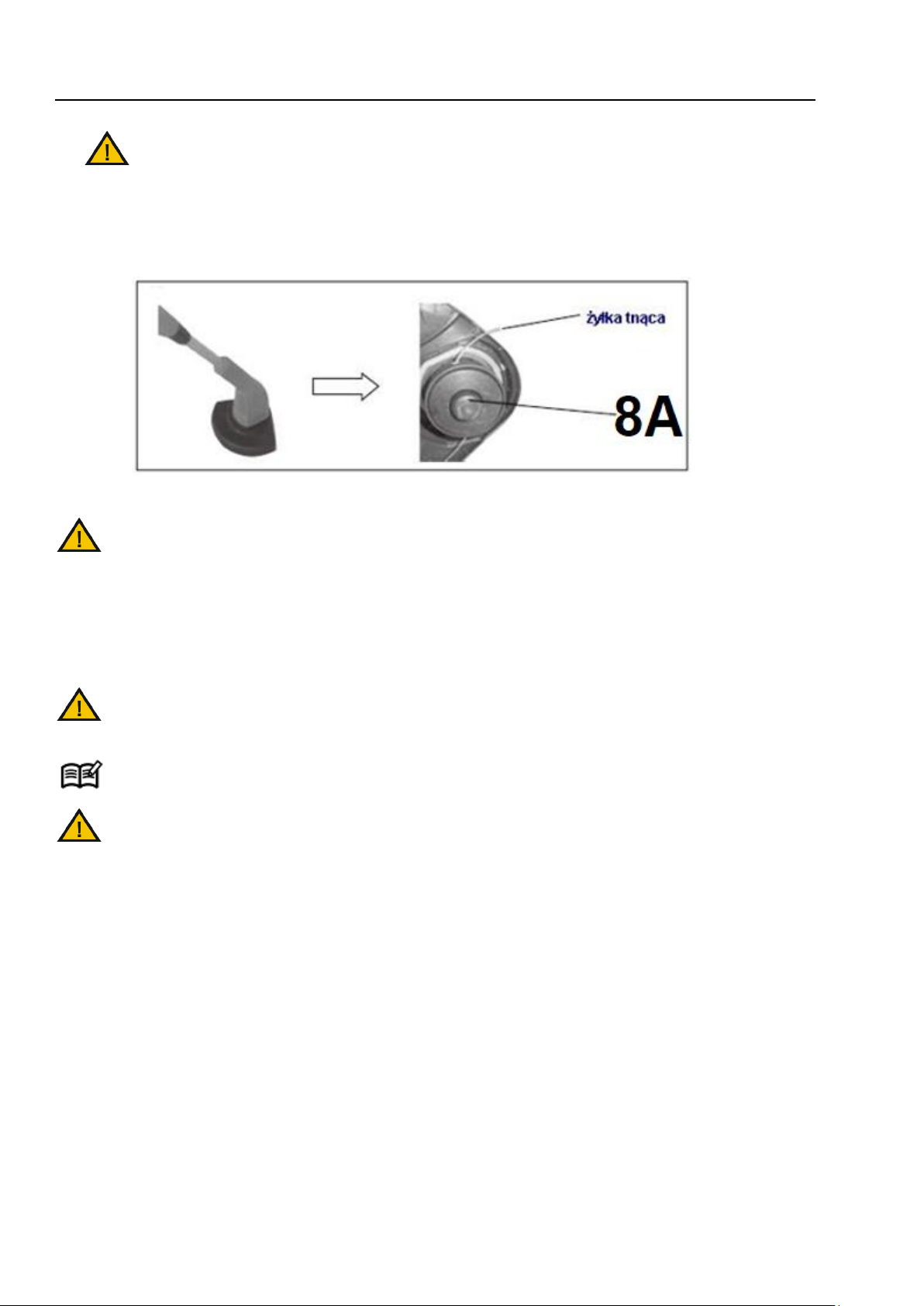

8. Ta przycinarka jest wyposażona w mechanizm, który podaje żyłkę gdy lekko uderzysz przyciskiem głowicy
(Rys. 9, poz. 8A) w ziemię. Mechanizm ten działa tylko podczas pracy silnika i gdy głowica się obraca. Gdy
żyłka wysunie się nożyk obcinający żyłkę obetnie ją automatycznie do prawidłowej długości.
Rys. 9
Urządzenie nie jest przeznaczone do pracy ciągłej! Unikaj przeciążania urządzenia podczas pracy.
7. Konserwacja, wymiana żyłki, przechowywanie i zamawianie części
zamiennych
Przed wykonaniem prac konserwacyjnych i czyszczeniem, bądź przechowywaniem wyłącz urządzenie,
wyciągnij wtyczkę sieciową i poczekaj, aż głowica tnąca i żyłka się zatrzyma.
Zleć prace, które nie są opisane w tej instrukcji, upoważnionej placówce serwisowej.
Nie spryskuj przycinarki do trawy wodą. Nie myj jej wężem z wodą, ani myjką ciśnieniową!
7.1 Czyszczenie i konserwacja
1. Utrzymuj urządzenie w czystości. Do czyszczenia stosuj szczotkę lub szmatkę, nie używaj żadnych środków
do czyszczenia, ani rozpuszczalników.
2. Usuwaj z przycinarki zaraz po zakończeniu pracy wszystkie resztki roślinne kawałkiem drewna lub plastiku,
nie twardym narzędziem, które może uszkodzić urządzenie. Oczyść szczególnie mechanizm tnący i osłonę
ochronną.
3. Nie pozwól, by końcówki trawy i inne pozostałości roślinne wyschły - wtedy ciężej je usunąć. Czystość
wpływa bezpośrednio na jakość cięcia.
4. Przed każdym użyciem sprawdź przycinarkę pod kątem widocznych usterek, takich jak nieprzytwierdzone
lub uszkodzone części. Regularnie sprawdzaj dokręcenie wszystkich śrub.
5. Sprawdzaj regularnie stan obudowy i urządzeń bezpieczeństwa (osłona głowicy). Wymień na nowe, jeśli
zachodzi taka potrzeba.
6. Często sprawdzaj głowicę, by uzyskać optymalne cięcie. Krótka lub zużyta żyłka tnie źle; gdy wydajność
cięcia maleje sprawdź, czy na szpuli jest jeszcze żyłka.
21
7. Upewnij się, że silnik jest czysty i nie ma na nim pozostałości po cięciu. Dbaj o to, by szczeliny wentylacyjne
były czyste (aby nie zatkała ich trawa).
8. Na zakończenie pracy odłączaj urządzenie od zasilania i sprawdź jego stan techniczny.
9. Po założeniu nowej żyłki przywróć urządzenie do normalnego położenia roboczego przed włączeniem
zasilania.
7.2 Wymiana szpuli w głowicy żyłkowej
W trakcie manipulowania (montażu, wymiany, czyszczenia, itd.) noś rękawice ochronne i odłącz
urządzenie od zasilania.
1. Odłącz przewód zasilający od gniazdka elektrycznego.
2. Poczekaj, aż głowica przestanie się obracać.
3. Obróć urządzenie głowicą do góry
4. Zdejmij pokrywę szpuli. W tym celu wciśnij jednocześnie boczne zatrzaski i wyciągnij pokrywę na zewnątrz
jak pokazuje strzałka. Sprężyna i szpula powinny być teraz łatwe do zdemontowania.
Rys. 10
Uwaga: W głowicy znajduje się sprężyna, którą można łatwo zgubić. Upewnij się, że jest umieszczona w
bezpiecznym miejscu.
5. Przełóż żyłkę przez oczka w podstawie głowicy i wsuń do niej szpulkę.
6. Po włożeniu sprężyny ponownie zamontuj nową szpulę z żyłką na podstawie przycinarki. Aby to zrobić,
pchnij pokrywę szpuli, aż się zablokuje na bocznych zatrzaskach
7. Aby sprawdzić, czy żyłka przesuwa się prawidłowo, naciśnij przycisk kciukami, jednocześnie ciągnąc żyłkę
palcami. Żyłka powinna się swobodnie przesuwać.
ALBO
1. Sprawdź stan żyłki tnącej. Jeżeli ilość jest wystarczająca upewnij się że nie jest poplątana i jest
zamontowana poprawnie w dwóch otworach (przeciwnie do kierunku wskazówek zegara)
2. Jeśli chcesz nawinąć nową żyłkę, weź żyłkę długości 5-6 m i końcówkę żyłki włóż w otwór szpuli. Nawijaj
żyłkę wkoło szupli zgodnie ze strzałką.Należy to wykonać w dwóch przedziałach szpuli wtym samym
kierunku
3. Luźny koniec żyłki powinien wystawać z otworów szpuli (ok 50mm).
4. Przeciągnij około 150 mm żyłki przez otwory w pokrywie głowicy. Upewnij się, że żyłka się nie poplątała i
nie zablokowała.
22
5. Nałóż z powrotem wszystkie elementy na podstawę. Każda część powinna kliknąć po prawidłowym
nałożeniu.
6. Wcisnąć guzik od wydłużania żyłki i jednocześnie ciągnij za żyłkę do czasu aż oba końce nie sięgną do
nożyka osłony bezpieczeństwa.
7. Obróć urządzenie do pozycji roboczej.
Po zmianie żyłki/ szpuli, uruchom przycinarkę i pozwól jej popracować bez obciążenia przez co
najmniej minutę, aby upewnić się, że żyłka i narzędzie działają prawidłowo.
Nr katalogowy szpuli u producenta: powołaj się na symbol przycinarki z tabliczki znamionowej.
Uwaga: używaj tylko wymiennej szpuli zalecanej przez producenta
7.3 Przechowywanie
1. Urządzenie przechowuj w suchym miejscu poza zasięgiem dzieci.
2. Przed przechowywaniem urządzenia oczyść je.
3. Sprawdź stan urządzenia. Każdą uszkodzoną część odpowiednio napraw lub wymień w autoryzowanym
punkcie serwisowym.
4. Przechowywanie przycinarki pod plandeką, nylonowym workiem czy podobną osłoną nie jest zalecane;
może się pod nią zbierać wilgoć, która będzie powodować rdzewienie elementów metalowych przycinarki.
5. Przed ustawieniem urządzenia w zamkniętym pomieszczeniu poczekaj, aż ostygnie silnik.
6. Nie przechowuj urządzenia przez dłuższy czas w miejscach narażonych na działanie bezpośredniego
światła słonecznego.
7. Nie ustawiaj urządzenia na osłonie bezpieczeństwa. Zawieś urządzenie za górny uchwyt tak, aby osłona
głowicy nie dotykała żadnych przedmiotów. W innym razie istnieje niebezpieczeństwo zniekształcenia
osłony, co może spowodować zmianę mających wpływ na bezpieczeństwo użytkowania wymiarów i cech
roboczych urządzenia.
7.4 Przygotowanie do transportu
Przed transportowaniem urządzenia:
1. Oczyść przycinarkę z brudu i resztek trawy.
2. Włóż urządzenie do oryginalnego bądź zastępczego kartonu.
7.5 Zamawianie części
Przy zamawianiu części zamiennych podaj następujące dane przycinarki z tabliczki znamionowej,
umieszczonej na obudowie:
• Typ urządzenia
• Numer artykułu
• Numer identyfikacyjny
W celu przyspieszenia realizacji zamówienia podaj numer części zamiennej, którą potrzebujesz możesz również
dosłać zdjęcie uszkodzonego elementu na adres mailowy producenta: czesci@krysiak.pl – ułatwi to
jednoznaczną identyfikację zwłaszcza w przypadku nieznajomości numeru części.
Zamówienia części możesz dokonać również w autoryzowanych punktach serwisowych, których wykaz
znajdziesz na stronie internetowej producenta: www.krysiak.pl
23
UŻYWAJ TYLKO ORYGINALNYCH CZĘŚCI ZAMIENNYCH.
Części zamienne złej jakości mogą uszkodzić przycinarkę i skrócić jej żywotność.
Producent nie ponosi odpowiedzialności za szkody wywołane przez urządzenie, jeżeli zostaną one wywołane
z powodu nieprawidłowo wykonanej samodzielnej naprawy, zastosowania nieoryginalnych części zamiennych,
względnie zastosowania urządzenia niezgodnie z jego przeznaczeniem.
8. Najpopularniejsze usterki
Problem
Możliwe przyczyny
Rozwiązanie
Nie można nałożyć
osłony głowicy tnącej
Nieprawidłowy montaż
Zamocuj prawidłowo osłonę, patrz
instrukcja obsługi
Nie można uruchomić
urządzenia
Brak napięcia
Sprawdź zasilanie
Zbyt małe napięcie
w gniazdku /
niedziałające gniazdko
Zmień podłączenie urządzenia do
innego gniazdka
Maszyna pracuje
z przerwami
Uszkodzone okablowanie
wewnętrzne
Udaj się do autoryzowanego serwisu
Uszkodzony wyłącznik
Udaj się do autoryzowanego serwisu
Nadmierne wibracje/
hałas
Zanieczyszczona głowica
żyłkowa
Wyczyść obszar wkoło głowicy
Uszkodzone elementy
głowicy żyłkowej
Wymień elementy głowicy żyłkowej
Maszyna uszkodzona
Udaj się do autoryzowanego serwisu
Urządzenie nie tnie
Brak żyłki
Nawiń żyłkę na szpulę lub wymień
szpulę na nową
Trawa nagromadziła się
wokół głowicy tnącej
Usuń trawę
Urządzenie nie podaje
żyłki tnącej mimo
użycia przycisku
głowicy
Żyłka posklejała się
Naoliw sprayem silikonowym
Za mała ilość żyłki na
szpuli
Nawiń żyłkę na szpulę lub wymień
szpulę na nową
Żyłka jest poplątana w
szpuli
Nawiń odpowiednio żyłkę
Żyłka za mało wyciągnięta
ze szpuli
Wyciągnij żyłkę ze szpuli ręcznie
wciskając przycisk głowicy i uwalniając
żyłkę przez jej wyciągnięcie
Element tnący obraca
się z trudem
Trawa nagromadziła się
wokół głowicy tnącej
Usuń trawę
Trawa oplata się wkoło
elementu tnącego
Zbyt wysoka trawa
Tnij trawę stopniowo etapami od góry
24
9. Gwarancja
Na niniejsze urządzenie obowiązuje 24-miesięczna gwarancja. W ramach gwarancji gwarant zapewnia
kupującemu nieodpłatne usunięcie usterek w funkcjonowaniu urządzenia wynikających z jego wadliwości
konstrukcyjnych i materiałowych. Niektóre części konstrukcyjne ulegające normalnemu zużyciu oraz szkody
wywołane naturalnym zużyciem, przeciążeniem lub nieprawidłową obsługą, są wykluczone z zakresu gwarancji.
Warunkiem skorzystania ze świadczeń gwarancyjnych jest przestrzeganie podanych w instrukcji obsługi
wskazówek dotyczących oczyszczania, konserwacji i napraw urządzenia. Próby samodzielnej naprawy
urządzenia względnie jego rozebranie albo otwarcie obudowy silnika przez osoby nieupoważnione, powodują
wygaśnięcie gwarancji.
Warunkiem skorzystania ze świadczenia gwarancyjnego jest przekazanie nierozmontowanego urządzenia wraz
z dowodem zakupu naszemu centrum serwisowemu lub sprzedawcy. Wykonanie obowiązków wynikających z
gwarancji nastąpi w terminie 30 dni, licząc od dnia dostarczenia urządzenia przez Użytkownika.
W przypadku reklamacji gwarancyjnej lub zlecenia naprawy należy dostarczyć oczyszczone urządzenie wraz z
informacją o usterce pod adres naszego punktu serwisowego. W celu ustalenia wskazówek dotyczących
nadania przesyłki należy skontaktować się z gwarantem.
Utylizację Twojego urządzenia przeprowadzimy bezpłatnie.
Naprawy nieobjęte gwarancją można zlecać odpłatnie naszemu centrum serwisowemu.
10. Usuwanie odpadów i recycling
Każde gospodarstwo jest użytkownikiem sprzętu elektrycznego i elektronicznego, a co za tym idzie –
potencjalnym wytwórcą niebezpiecznego dla ludzi i środowiska odpadu, z tytułu obecności w tymże
niebezpiecznych substancji, mieszanin oraz części składowych. Z drugiej strony zużyty sprzęt to cenny materiał,
z którego można odzyskać surowce takie jak miedź, cyna, szkło, żelazo itp.
Użytkownik przycinarki zgodnie z przepisami o ochronie środowiska zobowiązany jest do prowadzenia
prawidłowej gospodarki odpadami zgodnie z przepisami krajowymi. Nie wyrzucaj urządzeń razem z odpadami
domowymi. Przekaż niepotrzebne urządzenie, jego akcesoria i opakowanie do zgodnej z przepisami o ochronie
środowiska naturalnego utylizacji. Oddaj je w punkcie recyklingu – użyte w produkcji elementy z tworzyw
sztucznych i metalu można posegregować i poddać selektywnej utylizacji. Informacje o dostępnym systemie
zbierania zużytego sprzętu elektrycznego i elektronicznego można znaleźć u sprzedawcy oraz w urzędzie
miasta/gminy.
Przekaż wycięty materiał do kompostowania, nie wyrzucaj go do kontenera na śmieci.
Pamiętaj, że odpowiednie postepowanie ze zużytym sprzętem zapobiega negatywnym konsekwencjom dla
środowiska naturalnego i zdrowia ludzkiego!
W przypadku pytań zwróć się o poradę do Centrum Serwisowego producenta.
Należy pamiętać, że producent bezpłatnie przeprowadza utylizację przesłanych do niego uszkodzonych
i zużytych swoich urządzeń.
11. Ryzyko resztkowe
Mimo tego, iż producent ponosi odpowiedzialność za konstrukcję przycinarki, pewne elementy ryzyka są
podczas pracy nie do uniknięcia:
25
- odrzucenie przedmiotu,
- uszkodzenie słuchu w przypadku długotrwałej pracy bez ochraniaczy,
- uszkodzenie wzroku i twarzy przez odpryskujące elementy,
- uszkodzenie płuc w przypadku długotrwałej pracy bez maski przeciwpyłowej,
- pochwycenie i wplątanie odzieży w ruchome części.
Ocena ryzyka resztkowego
W przypadku przestrzegania wskazówek znajdujących się w niniejszej instrukcji zagrożenie resztkowe podczas
użytkowania przycinarki jest ograniczone. Niestosowanie się do zasad tu opisanych zwiększa ryzyko resztkowe.
26
12. Rysunek złożeniowy nr 1
Loading...
