LGB 55006 Instruction

Page 1
CERTIFIKAT
Bedienungsanleitung
Instruction Instructions de Service
MZS Zentrale III Art.Nr. 55006
8.869110.386 130160 1.35 0208 Fa
쏐
DC 0-24 V
...
Für draussen und drinnen - For outdoors and indoors Achtung!
Verpackung und Betriebsanleitung aufbewahren! Nicht für Kinder unter 8 Jahren geeignet, wegen funktions- und modellbe­dingter scharfer Kanten und Spitzen.
Attention! Save the supplied instruction and packaging! This product is not for children under 8 years of age. This product has small parts, sharp parts and moving parts.
Attention! Veuillez conserver l’emballage et le mode d’emploi! Ne convient pas aux enfants de moins de 8 ans. Présence de petits élé­ments susceptibles d’être avalés.
Attenzione! Conservare l’imballo e le istruzioni per l’uso! Non adatto a bambini di età inferiore agli 8 anni in quanto le strutture pre­sentano spigoli vivi e punte accuminate.
Atención! Guardar el carton de embalaje y las Instrucciones para el uso! No adecuado para niños menores de 8 años, debido a cantos y puntas peligrosas condicionadas por la función o el modelo.
Attentie! Verpakking en gebruiksaanwijzing bewaren! Niet geschikt voor kinderen onder de 8 jaar omdat dit model funktionele scherpe kanten en punten bezit.
GARANTIE
Unsere Produkte sind Präzisionswertarbeit in Design und Technik. Wie bei einer wert­vollen Uhr werden feinstmechanische Präzisionsteile von Hand gefertigt. Permanente Material-, Fertigungs- und Endkontrollen vor der Auslieferung garan­tieren unser gleichbleibend hohes Qualitätsniveau. Um wirklich ungetrübten Spaß zu haben, lesen Sie bitte diese Garantie und Bedienungsanleitung. Gebr. Märklin & Cie, GmbH gewährt auf dieses Produkt weltweit eine Garantie von 2 Jahren ab dem Erstkauf für Fehlerfreiheit von Material und Funktion, sofern dieses Produkt mit Kaufbeleg bei einem von uns autorisierten Fachhändler erworben wurde. Bei berechtigten Reklamationen innerhalb von 2 Jahren nach Kaufdatum werden wir gegen Vorlage des entsprechenden Kaufbelegs nach unserem Ermessen kos­tenlos nachbessern oder kostenlosen Ersatz liefern. Sollten Nachbesserung oder Ersatzlieferung unmöglich sein, so räumen wir Ihnen nach unserem Er messen eine angemessene Minderung ein oder erstat­ten Ihnen statt dessen den Kaufpreis zurück. Unabhängig von diesen Garantie leistungen bleiben Ihnen selbstverständlich Ihre gesetzlichen Ansprüche insbesondere wegen Sachmängel erhalten. Um einen Anspruch auf Garantieleistung geltend zu machen, übergeben Sie bitte das beanstandete Produkt, zu sammen mit dem Kaufbeleg, Ihrem von uns autorisier­ten Händler. Um einen autorisierten Händler zu finden, wenden Sie sich bitte an die unten aufgeführte Adresse. Sie können das Produkt auch, zusammen mit dem Kauf beleg, an die unten aufgeführte Serviceabteilung einschicken. Die Ein ­sendung erfolgt zu Ihren Lasten.
Gebr. Märklin & Cie. GmbH
LGB Service-Abteilung Witschelstraße 104 90431 Nürnberg Deutschland Telefon (0911) 83707-38
Bitte beachten Sie:
- Für Schäden durch unsachgemäße Be ­handlung oder unsachgemäßen Fremd­eingriff sowie für Verschleißteile be steht kein Garantieanspruch.
- Transformatoren und Regler unterliegen strengen CE-UL-Vorschriften und dürfen nur vom Hersteller geöffnet und repariert werden.
Zuwiderhandlungen bewirken zwingend Garantieverlust und generelle Reparatur ­verweigerung.
- Nur für USA: Diese Garantie gibt Ihnen genau definierte Rechte. Weiterhin ver­bleiben Ihnen unter Umständen je nach Bundesstaat weitere Rechte.
Wir sind sehr stolz auf unsere Produkte. Wir alle hoffen, dass sie Ihnen viele Jahre lang Freude bereiten.
GARANTIE
Nos produits de qualité supérieure sont le résultat du mariage de l’innovation et de la technologie. À l’instar d’une montre pré­cieuse, tous les composants sont fabriqués à la main par nos artisans méticuleux. Un programme rigoureux d’assurance de la qualité, de la sélection des matériaux à l’assemblage et aux vérifications avant sortie des ateliers, garantissent un haut niveau de qualité constante. Afin d’obtenir la plus grande satisfaction de ce produit, veuillez lire la fiche d’instructions ainsi que cette garantie. Gebr. Märklin & Cie, GmbH garantit ce produit, à l’échelle mondiale, contre tout vice de matière et de fabrication, pendant deux ans à partir de la date d’achat par l’ache­teur original, si le produit a été acheté chez un détaillant autorisé. Si vous demandez un recours en garantie pour un motif jugé recevable, joignez la preuve de l’achat chez un détaillant autori­sé et nous réparerons ou remplacerons le produit à notre discrétion. S’il s’avère impossible de réparer ou de remplacer le produit, nous rembourserons, à notre dis­crétion, tout ou partie du prix d’achat. Vous pouvez disposer d’autres droits légaux en plus de cette garantie, en parti­culier en cas de vice de matière. Pour initier une demande de règlement au titre de cette garantie, veuillez ramener le produit, avec la preuve d’achat, à votre revendeur autorisé. Pour trouver l’adresse d’un revendeur autorisé, veuillez entrer en rapport avec l’un des Centres de service après-vente ci-dessous. Vous pouvez éga­lement renvoyer le produit, avec la preuve d’achat, directement à l’adresse ci-dessous. L’expéditeur est respons able des fra is d’ex­pédition, de l’assurance et des frais de douane.
Gebr. Märklin & Cie. GmbH
LGB Service-Abteilung Witschelstraße 104 90431 Nürnberg Deutschland Téléphone: +49 (911) 83707-38
Veuillez bien noter que :
- Cette garantie ne couvre pas les domma­ges résultat d’une utilisation inadéquate, ni de modification/réparation inadéquate. Cette garantie ne couvre pas l’usure nor­male.
- Les transformateurs et commandes sont conformes aux normes rigoureuses CE et UL et ne peuvent être ouverts et réparés que par le fabricant. Toute violation à cet égard entraînera la perte impérative de tous les droits de garantie et un refus de toutes réparations, quelles qu’elles soient.
- États-Unis uniquement : Cette garantie vous donne des droits légaux spécifiques, et vous pouvez également avoir d’autres droits qui varient d’un État à l’autre.
Nous sommes très fiers de nos produits et nous vous souhaitons des années d’amu­sement inoubliables avec votre hobby qui est également le nôtre.
WARRANTY
This precision product is made using qual­ity designs and technology. Like a fine timepiece, it has been crafted by hand. Constant monitoring of materials and assembly, together with final testing, ensure a consistent level of high quality. To get the most enjoyment from this product, we encourage you to read the instructions and this warranty. Gebr. Märklin & Cie, GmbH warrant this product worldwide for two years from the date of original consumer purchase against defects in materials and workmanship, if purchased from an authorized retailer. If you have a valid warranty claim, including proof of purchase from an authorized retailer, we will repair or replace the prod­uct at our discretion. If it is impossible to repair or replace the product, we will refund all or a reasonable portion of the purchase price at our discretion. Of course, you may have other legal rights independent of this warranty, particularly in the case of material defects. To make a claim under this warranty, please bring the product, with the proof of purchase, to your authorized retailer. To find an authorized retailer, please contact the address below. You may also send the product, with the proof of purchase, the service departments below. You are responsible for any shipping costs, insur­ance and customs fees.
Gebr. Märklin & Cie. GmbH
LGB Service-Abteilung Witschelstraße 104 90431 Nürnberg Deutschland Telephone: +49 (911) 83707-38
Please note:
- This warranty does not cover damage caused by improper use or improper modifications/repairs. This warranty does not cover normal wear and tear.
- Transformers and controls are subject to strict CE and UL regulations and may only be opened and repaired by the manufac­turer. Any violations automatically void this warranty and prevent any repair by us.
- U.S. only: This warranty gives you specif­ic legal rights, and you may
also have other rights which vary from State to State. We are very proud of our products, and all of us sincerely hope they give you many years of enjoyment!
Page 2
43
Inhalt
Was ist das Mehrzugsystem? 4
Komponenten des Mehrzugsystems 4
Aufbau des Mehrzugsystems 5
Betriebszustand 6
Tipps und Tricks 8
Ausbau des Mehrzugsystems 8
Einsatz mit Massoth DiMax-Navigator 8
Sicherheitshinweise 9
Technische Ausstattung:
Mit LGB-Mehrzugsystem:
- bis zu 23 Lokadressen
- bis zu 128 Weichenadressen
- 14 Fahrstufen
- bis zu 8 Fahrregler
- bis zu 5 Ampere Leistung
- ausbaubar mit LGB 55090 MZS­Power-Booster zur separaten Stromversorgung weiterer Streckenabschnitte mit jeweils 5 A
- ausbaubar mit Funkfernsteuerung (LGB 55050/55055)
Mit Massoth DiMax Navigator darüber hinaus:
- bis zu 10239 Lokadressen
- bis zu 2048 Weichenadressen
- 28 Fahrstufen
- Lokbilder, Loknamen und vieles mehr
Was ist das Mehrzugsystem?
Beim herkömmlichen Analogbetrieb wird der Lokmotor direkt über die Gleise mit Spannung versorgt. Bei Betätigung des Fahrreglers ändert sich die Gleisspannung, und die Lok fährt vorwärts oder rückwärts, lang-
samer oder schneller. Wenn die Gleisspannung abgeschaltet wird, hält der Zug an. Befinden sich zwei Loks auf demsel­ben Gleis, fahren beide immer gleich­zeitig. Um beim Analogbetrieb meh­rere Loks auf einer Anlage unabhän­gig voneinander fahren zu lassen, muss die Anlage in getrennte Fahr ­strombereiche, so genannte Blöcke, unterteilt werden. Jeder Block erhält eine eigene Stromversorgung, und so können die Loks unabhängig von­einander fahren. Beim Digitalbetrieb mit dem LGB­Mehrzugsystem stellt sich die Situation völlig anders dar. Am Gleis liegt immer die maximale Spannung. Weiterhin werden über die Gleise die Fahr- und Signalbefehle übertragen. Ein in den Loks eingebauter Decoder steuert den Motor und andere Funktionen der Lok, wie z. B. Beleuchtung, Sound-Funktionen und mehr. (Mit Decodern ausgerüstete Loks können unverändert auf Analog anlagen fahren.) Da jede Lok individuell gesteuert wird, kann jeder Mitspieler seine eine Lok bedienen. So tun sich ganz neue Möglichkeiten beim Spielspaß mit der Eisenbahn auf.
Komponenten des Mehrzugsystems:
Das Mehrzugsystem besteht aus vier grundlegenden Komponenten:
1. Eingabegeräte
Mit diesen Reglern können Sie nicht nur Ihre Lokomotiven steuern, son­dern auch Weichen, Signale und andere Funktionen. Die wichtigsten Eingabegeräte sind:
- LGB 55016 Lok-Handy: Mit diesem Handy können Sie Ihre Loks be ­quem bedienen.
- LGB 55015 Universal-Handy: Neben dem Steuern der Lokomotiven kann das Universal-Handy zusätzlich Weichen, Fahrstraßen und Loks in
2
RESET
BOOSTER DIMAX LGB-BUS
1
3
25
peine de destruction du produit LGB!
Installer le poste central dans un endroit ventilé. Ne pas obstruer les orifices de ventilation du poste cen­tral. Ne mettre aucun objet dans les orifices de ventilation. Protéger le poste central de l’humidité.
Éliminer immédiatement les causes des courts-circuits.
Ne pas brancher le poste central directement dans une prise de cou­rant dans la maison.
Vérifier régulièrement tous les élé­ments du système multitrain. Ne pas utiliser le système si un élément est endommagé.
CENTRES D’ENTRETIEN AUTORISÉS
Un entretien inadéquat rendra la garan­tie nulle et non avenue. Veuillez entrer en contact avec votre revendeur ou avec l’un des centres d’entretien ci­dessous :
Gebr. Märklin & Cie. GmbH
LGB Service-Abteilung Witschelstraße 104 90431 Nürnberg Deutschland Téléphone: +49 (911) 83707-38 Telefax: +49 (911) 83707 818
ATTENTION ! Ce produit n’est pas pour les enfants au-dessous de 8 ans. Il comporte des petites pièces, des par­ties pointues et des pièces mobiles. Conserver l’emballage et les instruc­tions.
Les produits, spécifications et dates de disponibilité sont sujettes à modifica­tion sans préavis. Certains produits peuvent ne pas être disponibles sur certains marchés et chez tous les détaillants. Certains produits illustrés sont des prototypes de pré-série. LGB, Märklin sont des marques déposées de Gebr. Märklin & Cie. GmbH, Allemagne. Les autres marques de commerce sont la propriété de leurs détenteurs respectifs. © Gebr. Märklin & Cie. GmbH
Page 3
5
Doppeltraktion steuern. Weiterhin lassen sich mit dem Universal-Handy fortgeschrittene Funktionen der Decoder programmieren.
2. Zentrale LGB 55006
Die Zentrale ist das elektronische "Gehirn" Ihrer Anlage. Hier werden Ihre Eingabebefehle in Fahrbefehle umgewandelt und in das Gleis einge­speist.
3. Decoder
Decoder entschlüsseln die Fahr ­befehle, die von der Zentrale über die Gleise gesendet werden. Sie steuern entsprechend Loks und Zubehör. Im LGB-Programm gibt es zahlreiche Decoder für verschieden Anwend ­ung en, darunter:
Lok-Decoder
- LGB 55021 MZS-Lok-Decoder II zum Einbau in die meisten älteren LGB-Lokomotiven.
- LGB 55022 MZS-Kleinlok-Decoder zum Einbau in kleine LGB-Loko ­motiven , die nicht über genügend Platz für größere Decoder verfügen.
- LGB 55027 MZS-Decoder III zum Einbau in neuere LGB-Lokomotiven mit "DCC-Schnittstelle."
In der Anleitung Ihrer LGB-Loko ­motive finden Sie Informationen zum Decoder-Einbau. Viele neuere LGB­Lokomotiven sind bereits ab Werk mit MZS-Decoder onboard ausge­stattet und können ohne Ver änder ­ungen mit dem Mehrzug system ein­gesetzt werden.
Mischbetrieb mit einer konventio­nellen Lok (ohne Decoder)
Sie können eine konventionelle Lok ohne Decoder im sogenannten "Mischbetrieb" einsetzen. Dazu ein­fach die konventionelle Lok auf die Gleise stellen. Diese Lok wird über Adresse "0" gesteuert. Achtung! Anders als bei Loks mit Decodern hängt die Fahrtrichtung
einer konventionellen Lok im Misch ­betrieb davon ab, in welcher Richtung sie auf den Gleisen steht. Konventionelle Loks testen, bevor Sie den Betrieb aufnehmen! Hinweis: Beim Betrieb einer konven­tionellen Lok (ohne Decoder) hört man ein Summen, das vor allem auf­tritt, wenn die Lok steht. Dies wird durch das digitale Signal verursacht, das über die Gleise übertragen wird. Dabei besteht keine Gefahr.
Weichen-Decoder
- LGB 55024 MZS Weichendecoder, 1 Kanal, zum Steuern eines EPL­Antriebs (Weiche, Signal, Ent kupp ­lungs gleis)
- LGB 55025 MZS-Weichendecoder zum Steuern von bis zu vier Weichen oder anderen Zubehör-Bauteilen mit zahlreichen fortgeschrittenen Funktionen.
4. Trafo
Der Trafo dient zur Stromversorgung Ihrer Anlage. Speziell für das LGB­Mehrzugsystem ist der folgende Trafo konzipiert:
- LGB 50110 Wechselstromtrafo 5 Ampere, 18 Volt, 230 Volt

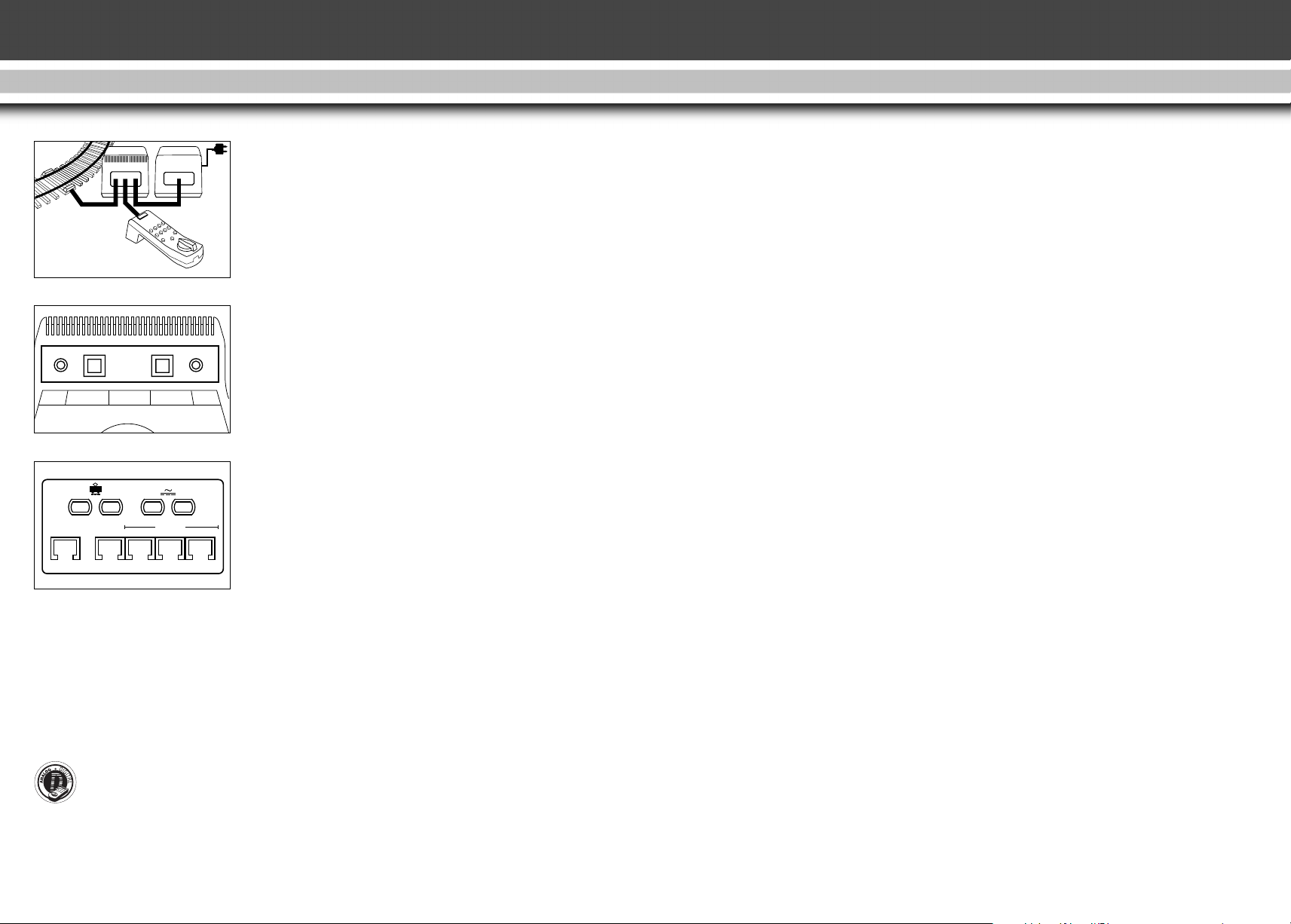

Aufbau des Mehrzugsystems (Abb.1)
1. Schließen Sie die MZS-Zentrale
(LGB 55006) an die Gleise an.
Achtung! Die Zentrale muss vor Feuchtigkeit und Hitze geschützt werden. Ausreichend belüftet aufstel­len und nicht geschlossen einbauen.
Page 4
2. Schließen Sie Ihre Eingabegeräte
(Lok-Handy, Universal-Handy) an die mit "LGB-Bus" markierten Western­buchsen der Zentrale an (Abb. 3).
Hinweis: Sie sollten nicht mehr als 8 Eingabegeräte zum Steuern Ihrer Lokomotiven einsetzen. Weiterhin können bis zu 7 Geräte (Universal­Handys) zum Steuern von Weichen und anderen Funktionen eingesetzt werden.
3. Schließen Sie Ihren LGB-Trafo an
die Zentrale an. Schließen Sie die mit "Trafo" markierten schwarz/ weißen Klemmen an den LGB­Trafo an. Dabei spielt es keine Rolle, welches Kabel mit welchem Anschluss verbunden wird. Beim Einsatz eines LGB-Reglertrafos drehen Sie den Trafo auf die höch­ste Fahrstufe. Schließen Sie den Trafo an das Hausnetz an.
Achtung! Um Sicherheit und Zuver ­lässigkeit zu gewährleisten, darf das Mehrzugsystem nur mit LGB-Trafos und Reglertrafos betrieben werden. Bei Verwendung von anderen Trafos wird Ihre Garantie ungültig. Zum Einsatz mit dem LGB-Mehr ­zugsystem empfehlen wir den LGB 50110 Wechselstromtrafo 5 Ampere. Weitere Informationen über die LGB­Trafos und Fahrregler zur Ver wend ­ung im Haus oder im Freien und über das Mehrzugsystem finden Sie im LGB-Katalog.
4. Stellen Sie eine mit einem
Decoder ausgerüstete Lok auf die Gleise. Jetzt können Sie losfahren.
Hinweise:
- Wenn beim Einsatz eines LGB­Reglertrafos (Gleichstrom) die Lok nicht fährt, die Fahrtrichtung am Trafo umpolen, bzw. die Kabel vom Trafo zur Zentrale vertauschen.
- Zur Stromversorgung eignet sich jeder LGB-Trafo (Wechselstrom oder Gleichstrom). Der maximale Fahrstrom wird automatisch auf 5 A begrenzt. Falls Ihr Trafo weniger als 5 A liefert, steht auch ein ent­sprechend geringerer Fahrstrom zur Verfügung.
- Bei großen Anlagen mit vielen Lokomotiven können Sie mit einem oder mehreren MZS-Power-Booster (LGB 55090) und Trafos weitere Gleisabschnitte mit jeweils 5 A ver­sorgen. Der MZS-Power-Booster überträgt die Fahrbefehle der Zentrale auf alle Gleisabschnitte. (Um keinen Datenverlust am LGB­Bus zu erhalten, sollten nie mehr als vier LGB 55090 MZS-Power­Booster auf einer Anlage eingesetzt werden. Falls nötig, können mehre­re Teilabschnitte an jeweils einen Booster angeschlossen werden.)
- Bei Verwendung des JUMBO­Reglertrafos (LGB 50100) muss die Anfahrverzögerung auf "0" gestellt werden.
- Beim Umrüsten einer analogen Anlage müssen eventuell eingesetzte Dioden (Kehrschleifen, richtungs ­ab hängige Signal-Schaltungen) ent­fernt werden. Für Kehrschleifen auf MZS-Anlagen gibt es das LGB 55080 Kehrschleifenmodul.
WARNUNG!
Nie das LGB-Mehrzugsystem zusam­men mit einem herkömmlichen ana­logen Trafo/Fahrregler an die Gleise anschließen! Auch nie zwei oder mehr Zentralen gleichzeitig an die Gleise anschließen. Ebenso darf das Mehrzugsystem nie zusammen mit einer Stromversorgung aus der Oberleitung eingesetzt werden. Extreme Spannungsspitzen können auftreten: LEBENSGEFAHR!
Betriebszustand
Der Betriebszustand der MZS-Zentrale
6
Page 5
LGB 55006 wird durch die linke Kontroll-Leuchte dargestellt Abb. 2:
- Grün, Dauerleuchten: normaler Fahrbetrieb
- Rot, langsam blinkend (4 an, 4 aus): Nothalt-Taste wurde ge drückt. Zum Wiedereinschalten der Anlage nach einer Pause Nothalt-Taste ("Stop") am Handy einmal drücken. Oder "Reset"-Taste an der Zentrale drücken.
Oder Kurzschluss. In diesem Fall Kurzschluss entfernen und Nothalt­Taste am Handy oder "Reset"-Taste an der Zentrale drücken und den Betrieb wieder aufnehmen. Nach mehrmaligen Kurzschlüssen (Über­temperatur) ist die Zentrale ca. 1,5 Minuten lang gesperrt, die "Reset"­Taste funktioniert dann nicht.
- Rot, Dauerleuchten: Überhitzung der Zentrale. Zentrale abkühlen las­sen. Zentrale besser belüften. Nach Abkühlen geht die Zentrale in den Nothalt-Modus. "Reset"-Taste der Zentrale drücken. Betrieb mit weni­ger Lokomotiven wieder aufnehmen.
- Rot, schnell blinkend (1 an, 1 aus): Fehlermeldung vom MZS-Power­Booster. Kurzschluss im Booster­Bereich. Kurzschluss beheben, usw. (s. oben).
- Rot, 2x kurzes asynchrones Blinken (1 an, 1 aus, 1 an, 5 aus): MZS II­Bus überlastet. Eingabegeräte auf defekte Kabel überprüfen. Defektes Eingabegerät entfernen. "Reset"­Taste an der Zentrale drücken und Betrieb wieder aufnehmen.
- Rot, 3x kurzes asynchrones Blinken (1 an, 1 aus, 1 an, 1 aus, 1 an, 3 aus): MZS III-Bus überlastet. Eingabe ­geräte auf defekte Kabel überprüfen. Defektes Eingabegerät entfernen. "Reset"-Taste an der Zentrale drü­cken und Betrieb wieder aufnehmen.
- Grün, mit Blinkpause (7 an, 1 aus): Resetpackete auf Fahrgleis (Gleis unter Strom, Decoder abgeschaltet; nur mit DiMax-Navigator und MZS III)
Die rechte LED zeigt die eingehenden Bus-Daten an und blinkt dabei unre­gelmäßig.
Reset-Taste (Abb. 2)
Bei Drücken der "Reset"-Taste geht die Zentrale wieder in den Aus gangs ­zustand zurück. Dazu die "Reset"­Taste mindenstens eine Sekunde lang gedrückt halten. Alle Loks halten an. Alle in der Zentrale gespeicherten Daten (z. B. Lokgeschwindigkeit, Licht, Dampf ein/aus) werden ge ­löscht. Um eine Lok wieder anfahren zu lassen, Lokadresse mit einem Ein ­gabegerät anwählen. Geschwindig ­keit auf "0" stellen. Dann erneut anfahren.
Nothalt
Um Unfälle zu vermeiden, sind MZS­Handys mit einer Nothalt-Taste aus­gestattet, die mit "STOP" gekenn­zeichnet ist. Wenn die Nothalt-Taste gedrückt wird, schaltet die Zentrale sofort den Fahrstrom ab. Alle Loks halten an. Alle Daten bleiben in der Zentrale gespeichert. Falls zwei Loks vor dem Nothalt auf Kollisionskurs waren, die Geschwindigkeit dieser Loks mit dem MZS-Fahrregler wäh­rend des Nothalts auf "0" stellen. Nach ca. 3 Sekunden kann der Nothalt aufgelöst werden, indem nochmals die Nothalt-Taste eines Eingabegeräts gedrückt wird. Dann fahren alle Loks mit den zuvor einge­stellten Geschwindigkeiten weiter. Oder die "Reset"-Taste der Zentrale drücken. Dann bleiben alle Loks nach Wiedereinschalten der Anlage stehen.
Programmieren der Lokadresse
Zum Einsatz mit dem Mehrzug-sys­tem muss jeder Lokomotive eine Lokadresse zugewiesen werden. Die Lokadresse lässt sich mit verschie­denen MZS-Komponenten program­mieren, z. B. LGB 55016 Lok-Handy
7
Page 6
(nur Lokadressen 1 bis 15), LGB 55015 Universal-Handy und LGB 55045 MZS-PC-Decoder-program­miermodul. Weitere Informationen finden Sie in den Bedienungsanleitung ­en der einzelnen MZS-Komponenten.
Tipps und Tricks
- Beim LGB-Mehrzugsystem liegt eine konstante Spannung am Gleis an. Daher können Beleuchtungen und Dampfentwickler Ihrer LGB­Fahrzeuge auch im Stand einge­schaltet sein. Anderes Zubehör, wie z. B. Signalbeleuchtungen oder Weichenlaternen, kann direkt an das Gleis angeschlossen werden.
- Der Stromverbrauch des ange­schlossenen Zubehörs verringert den zur Verfügung stehenden Fahr ­strom.
- Einige elektronische Bauteile, dar­unter auch einige ältere 5-Volt­Beleuchtungsregelungen (vor allem in Personenwagen) beeinträchtigen die Funktion des Mehrzugsystems.
- Mit Decoder ausgerüstete Loks
können unverändert auf konven­tionellen analogen Anlagen einge­setzt werden.
Ausbau des LGB-Mehrzugsystems
Das LGB-Mehrzugsystem verfügt über zahlreiche Möglichkeiten zum Ausbau Ihrer Anlage, bis hin zur voll­automatischen Steuerung Ihrer gesamten Anlage vom PC. Weitere Informationen erhalten Sie bei Ihrem LGB-Fachhändler.
Einsatz mit Massoth DiMax-Navigator
Die LGB 55006 MZS Zentrale III erlaubt den Einsatz des Massoth DiMax-Navigators (MZS III). Dann stehen Ihnen zahlreiche zusätzliche Möglichkeiten zur Verfügung. Wenn der Lokdecoder auf 28 Fahrstufen programmiert ist, können Sie so Ihre Loks mit dem DiMax-Navigator fein­fühliger mit 28 Fahrstufen steuern.
Über den DiMAX-Navigator können Lokadressen bis 10239 program­miert werden (bei Decodern mit ent­sprechendem Adressbereich). Über das Lokhandy LGB 55016 können auch mit dem DiMax-Navigator Lokadressen 1 - 15 programmiert werden.
Weitere Informationen finden Sie in den Anleitungen für den Massoth DiMax-Navigator oder im Internet bei www.massoth.de
Fehlerbehebung Die Loks funktionieren nicht zuverlässig.
- Sind die Gleise verschmutzt? Ver ­schmutzte Gleise können die Datenübertragung ebenso wie die Stromversorgung beeinträchtigen. Die Schienen können mit der Schienenreinigungslok LGB 20670, dem Schienenreinigungsgerät LGB 50050 oder der Dampf- und Reinigungsflüssigkeit LGB 50010 gereinigt werden.
Die Kontroll-Leuchten der Zentrale leuchten nicht.
- Die Stromversorgung ist unterbrochen.
- Steckt der Stecker des Trafos in der Steckdose?
- Ist der Trafo richtig an die Zentrale angeschlossen.
- Ist bei Verwendung eines Gleich ­stromtrafos die Stromversorgung richtig gepolt? Umpolen, indem Sie den Regler in die andere Fahrtrichtung drehen oder die Anschlusskabel vertauschen.
- Ist der Trafo überlastet? "Reset"­Taste am Trafo drücken (falls vor­handen).
8
Page 7
Die Kontroll-Leuchte der Zentrale leuchtet grün, aber das System funktioniert nicht.
- Ist die Zentrale richtig an die Gleise angeschlossen?
- Sind die MZS-Fahrregler richtig an die Zentrale angeschlossen.
Die Kontroll-Leuchte am MZS­Handy blinkt.
- Ist die Nothalt-Taste gedrückt wor­den? Um nach einem Nothalt wie­der den Betrieb aufzunehmen, nicht mehrfach die Nothalt-Taste drü­cken. Warten bis die Leuchtdiode mindestens dreimal geblinkt hat. Dann erneut einmal die Nothalt­Taste drücken und den Betrieb wieder aufnehmen.
- Liegt ein Kurzschluss vor? Kurz ­schluss beheben, dann Nothalt­Taste drücken, um den Betrieb wie­der aufzunehmen.
Die Loks fahren zu langsam.
- Reicht die Leistung des Trafos für die Zahl der Loks aus?
- Ist die Zentrale durch die Zahl der Loks überlastet?
Die Zentrale gibt maximal 5 A Strom ab. Falls mehr Strom benötigt wird, den MZS-Power-Booster LGB 55090 zur Stromversorgung eines separa­ten Stromkreises einsetzen.
Zwei Loks reagieren gleichzeitig auf Fahrbefehle.
- Sind beide Loks auf dieselbe Adresse programmiert? Eine Lok auf eine freie Adresse umprogram­mieren.
Die Loks reagieren nicht sofort auf Fahrbefehle.
- Um die Mechanik der Loks zu schützen, verfügt das Mehrzug ­system über eine Anfahr- und Brems verzögerung.
Achtung! Bei Verwendung von Loko ­motiven oder Digital-Kompon enten von Fremdfabrikaten übernimmt LGB keine Haftung für eventuelle Schäden.
Sicherheitshinweise
Bitte folgende Sicherheitshinweise beachten. Bei Missachtung wird Ihre Garantie ungültig.
Das LGB-Mehrzugsystem ist kein Spielzeug.
Nie das Mehrzugsystem mit einem analogen Trafo/Fahrregler an die Gleise anschließen.
Nie das Mehrzugsystem zusammen mit einer Stromversorgung aus der Oberleitung einsetzen. (Sie können eine Oberleitung ohne Stromver - sorgung aufstellen, um Ihre Anlage vorbildgetreu zu gestalten.)
Nie zwei oder mehr Zentralen an eine Anlage anschließen.
Um Sicherheit und Zuverlässigkeit zu gewährleisten, nur LGB-Trafos zur Stromversorgung des Mehrzug ­systems einsetzen.
Die Westernstecker der MZS-Bau ­steine nicht an das Telefon-Netz anschließen. Die MZS-Bausteine würden sofort zerstört.
Zentrale belüftet aufstellen und Luft ­schlitze der Zentrale freihalten. Keine Gegenstände oder Flüssigkeit in die Luftschlitze einführen. Zentrale vor Feuchtigkeit schützen. Bei Kurzschluss sofort die Ursache beheben.
Zentrale nie direkt an das Hausnetz anschließen.
9
Page 8
10
Regelmäßig alle Komponenten des Mehrzugsystems überprüfen. System nicht verwenden, wenn eine Kom ­ponente beschädigt ist.
AUTORISIERTER SERVICE
Bei unsachgemäßer Wartung wird Ihre Garantie ungültig. Um fachgerechte Reparaturleistungen zu erhalten, wen­den Sie sich an Ihren Fachhändler oder an die LGB-Service-Abteilung:
Gebr. Märklin & Cie. GmbH
LGB Service-Abteilung Witschelstraße 104 90431 Nürnberg Deutschland Telefon: (0911) 83707-38 Telefax: (0911) 83707 818 Die Einsendung erfolgt zu Ihren Lasten.
VORSICHT! Dieses Modell ist nicht für Kinder unter 8 Jahren geeignet. Das Modell hat kleine, scharfe und bewegli­che Teile. Verpackung und Bedienungs ­anleitung aufbewahren.
Artikel, technische Daten und Liefer ­daten können sich ohne Vor ­ankündigung ändern. Einige Artikel sind nicht überall und über alle Fachhändler erhältlich. Einige Abbildungen zeigen Handmuster. LGB und Märklin sind ein­getragene Marken der Firma Gebr. Märklin & Cie. GmbH, Göppingen. Andere Marken sind ebenfalls geschützt. © Gebr. Märklin & Cie. GmbH
Page 9
11
Contents
What is the Multi-Train System? 11
Components of the Multi-Train System 11
Setting up the Multi-Train System 13
Status LED 14
Tips and hints 15
Expanding the Multi-Train System 15
Using the MTS with Massoth DiMax Navigator 15
Safety rules 16
Technical specification:
With LGB Multi-Train System:
- up to 23 loco addresses
- up to 128 switch addresses
- 14 speed steps
- up to 8 throttles
- up to 5 amp output
- additional LGB 55090 MTS Power Extenders can be used to power separate track sections with 5 amps each
- can be used with wireless control (LGB 55050/55051 and LGB 55055/55056)
Additionally, this Central Station can be used with the Massoth DiMax Navigator to provide the following features:
- up to 10239 loco addresses
- up to 2048 switch addresses
- 28 speed steps loco images, loco names and much more
What is the Multi-Train System?
With conventional analog operation, the loco's motor is powered directly via the tracks. When you turn the throttle knob, the track voltage increases and the loco moves for­ward or backwards, faster or slower. If you turn off the track power, the train stops. If there are two locos on the tracks, both start moving at the same time and in the same direction. To operate several locos independently at the same time on an analog layout, the layout must be divided into separate­ly powered track blocks. Each block is equipped with a separate power supply, allowing your trains to oper­ate independently of each other. With digital operation and the LGB Multi-Train System, the situation is entirely different. The tracks always carry the maximum voltage. All loco and switch commands are relayed via the tracks. A decoder is installed in the locos. It controls the motor and other functions of the loco, for example, lights, sounds, etc. (Locos with decoders can operate on tradi­tional analog layouts without modifi­cations.) Because each loco is controlled indi­vidually, each player can operate their own loco. This opens entirely new possibilities when playing with trains.
Components of the Multi-Train System
The Multi-Train System consists of four basic components:
1. Input devices
These input devices not only allow you to control your locomotives, but also switches, signals and other functions. The most important input devices are:
- LGB 55016 Loco Remote. This remote is designed for convenient operation of your locomotives.
GB
USA
Page 10
12
- LGB 55015 Universal Remote. In addition to controlling locos, the Universal Remote also can set switches and switch routes, as well as control two locos that are dou­ble-heading a train. Furthermore, you can use the Universal Remote to program advanced decoder functions.
2. LGB 55006 Central Station
The Central Station is the electronic "brain" of your layout. It converts your input commands into decoder commands and transmits them to the tracks.
3. Decoders
Decoders "decode" the commands from the Central Station and control locos and accessories accordingly. The LGB program includes numer­ous decoders for various applica­tions, including:
Loco Decoders
- LGB 55021 MTS Loco Decoder II for installation in most older LGB locomotives.
- LGB 55022 MTS Small Loco Decoder for installation in smaller LGB locomotives, where space lim­itations do not allow installing a larger decoder.
- LGB 55027 MTS Decoder III for installation in newer LGB locomo­tives with "DCC interfaces."
Check your loco's instructions for information on decoder installation. Many newer LGB locomotives are equipped with factory-installed "onboard" decoders. These locomo­tives can be used without modifica­tions with the LGB Multi-Train System.
Analog Control with a conventional analog locomotive (without decoder)
You can operate one conventional loco (without decoder) with the Multi-Train System. Simply place the
conventional loco on the tracks. This loco automatically is assigned loco address "0."
Attention! Different from decoder­equipped locomotives, the direction of conventional locomotives depends on the direction in which the loco is placed on the track. Test the opera­tion of conventional locos before starting operations!
Hint: The conventional loco (without decoder) will make a buzzing noise, especially when stopped. This is caused by the digital signal transmit­ted through the tracks to the loco. This will not harm the conventional LGB locomotive.
Switch Decoders
- LGB 55024 MTS Switch Decoder, Single Channel, for operating one EPL drive (switch, signal, electric uncoupler)
- LGB 55025 MTS Switch Decoder for controlling up to four switches or other accessories with numer­ous advanced functions
4. Transformer
The transformer provides power for your layout. The following trans­formers were designed specifically for the LGB Multi-Train System:
- LGB 50110 AC Transformer, 5 amp, 18 volt, 230 volt
- LGB 50111 AC Transformer, 5 amp, 18 volt, 120 volt
Setting up the Multi-Train System (Fig. 1)
1. Connect your MTS Central Station
55006 to the tracks.
Attention! The Central Station must be protected from moisture and heat. Make sure the Central Station is ade­quately ventilated and not enclosed.
2. Connect your input devices (Loco
Page 11
13
Remote, Universal Remote, etc.) to the square phone-style sockets marked “LGB-Bus" on the Central Station (Fig. 3). Hint: Do not use more than 8 input devices to control your locos. In addition, you can use up to 7 input devices (Universal Remotes) to con­trol switches and other functions.
3. Connect your LGB power supply
to the Central Station. Connect the white/black terminals on the Central Station (marked "Trafo") to an LGB power supply (AC or DC output). The polarity does not matter. If you use a power pack with built-in throttle, set the throt­tle to the highest speed setting. Plug your transformer into a house current outlet
Attention! For safety and reliability, operate the Multi-Train System with LGB power supplies (transformers or power packs) only. The use of non­LGB power supplies will void your warranty. For use with the LGB Multi-Train System, we recommend the LGB 50110/50111 AC Transformer, 5 amp. For more information on LGB power supplies for indoor, outdoor and multi-train operation, see the LGB catalog.
4. Place a decoder-equipped loco on
the tracks. Now you can start operating your trains with the LGB Multi-Train System.
Hints:
- If you use an LGB power pack (DC) and the loco does not run, reverse the direction of the throttle or reverse the polarity of the wiring between transformer and Central Station.
- You can use any LGB transformer or power pack (with AC or DC out-
put). The track current is limited electronically to 5 amps. If your transformer supplies less than 5 amps, the output of your trans­former limits your track current.
- For large layouts with many loco­motives, you can use one or sever­al LGB 55090 MTS Power Extenders to power additional track sections with 5 amps each. The MTS Power Extender transmits the commands from the Central Station to all track sections. (To prevent the loss of data at the LGB Bus, you should use no more than four LGB 55090 MTS Power Extenders on your layout. If necessary, you can connect several track sections to the same Power Extender.)
- If you use the LGB 50100/50101 JUMBO power pack, set the start­ing delay to "0."
- When converting an existing analog layout, all diodes installed in the tracks (reversing loops, unidirec­tional signal circuits) must be removed. For reversing loops on Multi-Train System layouts, we rec­ommend the LGB 55080 MTS Reversing Loop Module.
WARNING!
Do not connect the LGB Multi-Train System and a conventional analog power supply to the same layout. Do not connect more than one Central Station to the same layout. Do not use a powered catenary system together with the LGB Multi-Train System on the same layout. Extreme voltage peaks can occur: Electric
shock hazard!
Status LED
The left LED on the LGB 55006 MTS Central Station indicates the operat­ing status:
- Green, constant: normal operation
- Red, slow flashing (4 on, 4 off): Emergency stop button has been
Page 12
14
pressed. To restart operation, wait a few seconds, then press the "Stop" button on your remote once. Or press the Reset button on the Central Station. Or short circuit. In this case, remove the cause of the short circuit. Then press the emergency stop button on your MTS throttle or the Reset but­ton on the Central Station to resume operation. After multiple short cir­cuits (overheating), the Central Station will be blocked for approxi­mately 1.5 minutes. During this time, the Reset button is blocked as well.
- Red, constant: Central Station is overheating. Wait until the Central Station has cooled off. Improve air flow to the Central Station. After the Central Station has cooled off, the LED flashes red. Press the emer­gency stop button on your MTS throttle and resume operation with fewer locomotives.
- Red, rapid flashing (1 on, 1 off): Error at MTS Power Extender. Short circuit in track section connected to the MTS Power Extender. Remove the cause of the short circuit, etc. (see above).
- Red, 2x asynchronous flashing (1 on, 1 off, 1 on, 5 off): MTS II Bus overload. Check input devices for defective wires. Remove the defec­tive input device. Press the Reset button on the Central Station and resume operation.
- Red, 3x asynchronous flashing (1 on, 1 off, 1 on, 1 off, 1 on, 3 off): MTS III Bus overloaded. Check input devices for defective wires. Remove the defective input device. Press the Reset button on the Central Station and resume opera­tion.
- Green with pause (7 on, 1 off): Resetpacket on tracks (tracks remain powered, decoders switched off; only with DiMax Navigator and MTS III).
The right LED shows the incoming LGB Bus data. It flickers irregularly.
Reset button (Fig. 2)
When you press the Reset button, the Central Station resets. Press the Reset button for at least one second to activate a reset. All locos stop. All information stored in the Central Station (e.g., locomotive speeds) is lost. To restart a loco, select the loco­motive's address with a throttle. Set the speed to 0. Then restart the loco.
Emergency Stop
To prevent accidents, each MTS throttle features an emergency stop button marked "STOP." When you press this button, the Central Station immediately switches off all power to the layout. All locos stop. If two loco­motives were about to collide before you pressed the emergency stop but­ton, set the speed of these locos to 0 during the emergency stop. (You can send commands to the Central Station during the emergency stop.) After about 3 seconds, press the emergency stop button once to restart operation. Then all locos con­tinue with their previous speed and direction settings. You also can press the Reset button during the emer­gency stop. Then all locos are reset to their initial setting (loco stopped, lights, smoke off, etc.).
Programming the loco address
To operate with the Multi-Train System, each locomotive must be assigned a loco address. You can program the loco address using var­ious MTS components, for example LGB 55016 Loco Remote (only loco addresses 1 - 15), LGB 55015 Universal Remote and LGB 55045 MTS PC Decoder Programming Module. Check the instructions of these MTS components for further information.
Page 13
15
Tips and hints
- The LGB Multi-Train System sup­plies a constant voltage to the tracks. Lights and smoke genera­tors in locomotives and cars can operate at all times, even when they are standing. You can connect other accessories, such as signal lights and switch lanterns, directly to the tracks.
- The power consumed by acces­sories reduces the power available to your trains.
- Some electronic components, including some older 5 volt car lighting circuits, adversely affect the operation of the Multi-Train System.
- Locos equipped with decoders can be used on conventional analog layouts without modification.
Expanding the LGB Multi-Train System
The LGB Multi-Train System offers numerous possibilities for expanding your layout, all the way to fully auto­mated control of your entire layout from your PC. For more information, visit your authorize LGB retailer.
Operation with Massoth DiMax Navigator
The LGB 55006 MTS Central Station III can be used with the Massoth DiMax Navigator (MTS III). The DiMax Navigator offers numerous advanced functions. If your loco decoder is programmed to 28 speed steps, the DiMax Navigator allows sensitive loco control with 28 speed steps. The DiMax Navigator allows pro­gramming loco addresses 1 - 10239 (for decoders that allow this address range). When using the LGB 55016 Loco Remote, the DiMax Navigator enables programming of loco address­es 1 - 15.
For more information, check the instructions for the Massoth DiMax Navigator or online at www.mas­soth.com
Troubleshooting Locomotives do not work reliably.
Is the track dirty? Dirty track can pre­vent commands and power from reaching the locos. Clean dirty tracks with a 20670 Track Cleaning Locomotive (with decoder), 50050 Track Cleaning Attachment or 50010 Smoke and Cleaning Fluid.
- The LEDs on the Central Station are off.
- The system is not receiving power.
- Is the power supply plugged in?
- Is the power supply properly con-
nected to the Central Station?
- If you use a DC power supply: Is
the polarity of the power supply correct? (To reverse the polarity, reverse the power pack's direction or swap the wires to the Central Station.)
- Is the transformer overloaded? Press the Reset button on the transformer (if applicable).
- The Central Station LED is green, but the system does not work.
- Is the Central Station properly
connected to the track?
- Are the MTS throttles properly
connected to the Central Station?
- The LED on your MTS throttle is flashing.
- Has the Emergency Stop button been pressed? To restart after an emergency stop, do not press the button repeatedly. Wait for the LED on the MTS throttle to flash three times. Now press the Emergency Stop button once.
- Is there a short circuit? Remove the cause of the short circuit, then press the Emergency Stop button to resume operations.
Page 14
16
- Locomotives go too slowly.
- Does the power supply have suffi­cient output for the number of locomotives?
- Does the Central Station have suf­ficient capacity for the number of locomotives? The maximum capacity of the Central Station is 5 amps. If you need more power output, use the LGB 55090 MTS Power Extender to power a sepa­rate track section.
- Two locomotives respond to a command from one MTS throttle.
- Are the locomotives set to the same address? Reprogram one locomotive to a different address.
- Locomotives don’t respond instantly to speed/direction commands.
- To protect the locomotives, the Multi-Train System features delayed acceleration and braking. Allow extra time and space for starting and stopping.
Attention! When using locomotives from manufacturers other than LGB and LGB of America are not liable for any damages.
Safety Rules
For your safety, please observe these rules. Violating these rules voids your warranty.
The LGB Multi-Train System is not a toy.
Do not connect the LGB Multi-Train System and a conventional analog power supply to the same layout.
Do not use a powered catenary sys­tem together with the LGB Multi­Train System on the same layout. (You can use an unpowered catenary for prototypical appearance.)
Do not connect two or more Central Stations to your layout.
For safety and reliability, operate this model with LGB power supplies (transformers and power packs) only.
Do not connect the phone-style con­nectors of MTS products to your phone system. The MTS product will be destroyed immediately!
Install the Central Station in a venti­lated space. Do not block the ventila­tion slots of the Central Station. Do not put anything into the ventilation slots. Protect the Central Station from moisture.
If there is a short circuit, remove the cause immediately.
Do not connect the Central Station directly to house current.
Check the components of the Multi­Train System regularly. Do not use the system if any component is dam­aged.
Page 15
17
AUTHORIZED SERVICE
Improper service will void your warranty. For quality service, contact your author­ized retailer or one of the following LGB factory service stations:
Gebr. Märklin & Cie. GmbH
LGB Service-Abteilung Witschelstraße 104 90431 Nürnberg Deutschland Telephone: +49 (911) 83707-38 Telefax: +49 (911) 83707 818
CAUTION! This model is not for children under 8 years of age. This model has small parts, sharp parts and moving parts. Save the supplied packaging and instructions.
Products, specifications and avail­ability dates are subject to change without notice. Some products are not available in all markets and at all retailers. Some products shown are pre-production prototypes. LGB, Märklin and the LGB logotype are registered trademarks of Gebr. Märklin & Cie. GmbH. Other trade­marks are the property of their owners. © Gebr. Märklin & Cie. GmbH
Page 16
18
Table des matières
Tout savoir sur le système multitrain 18
Éléments du système multitrain 19
Installation du système multitrain 20
DEL d’état 21
Conseils et suggestions 23
Extension du système multitrain 23
Utilisation du SMT avec le navigateur DiMax de Massoth 23
Consignes de sécurité 24
Spécifications techniques
Utilisé avec le système multitrain de LGB:
- jusqu’à 23 adresses de locomotives
- jusqu’à 128 adresses d’aiguillages
- 14 réglages de vitesse
- jusqu’à 8 commandes
- sortie maximale de 5A
- des modules d’augmentation de puissance SMT LGB 55090 peuvent être utilisés pour alimenter en 5A des parties de réseau séparées
- peut être utilisé en configuration sans fil (LGB 55050/55051 et LGB 55055/55056)
De plus, ce poste central peut être utilisé avec le navigateur DiMax de Massoth pour étendre les possibili­tés:
- jusqu’à 10239 adresses de loco­motives
- jusqu’à 2048 adresses d’aiguillages
- 28 réglages de vitesse
- images de locomotive, noms de locomotive et de nombreuses aut­res possibilités
Tout savoir sur le système multitrain
En fonctionnement analogique con ­ventionnel, le moteur de la locomoti­ve est alimenté directement par la voie. Lorsque vous actionnez la com­mande de vitesse, la tension de la voie augmente et la locomotive se déplace vers l’avant ou vers l’arrière, plus ou moins vite. Le train s’arrête si vous coupez l’alimentation élec­trique de la voie. S’il y a deux loco­motives sur les voies, les deux démarrent en même temps et se déplacent dans le même sens. Pour utiliser simultanément plusieurs locomotives sur un réseau analo­gique, ce dernier doit être divisé en sections alimentées indépendam­ment du point de vue électrique. Chaque section est commandée par un bloc d’alimentation séparé; vos trains peuvent donc être utilisés indépendamment l’un de l’autre.
Le système multitrain de LGB fonc­tionne numériquement, la situation est donc fondamentalement différen­te. Les voies sont toujours alimen­tées à la tension maximale. Toutes les commandes vers les locomotives et les aiguillages sont relayées par la voie. Un décodeur est placé dans les locomotives; il commande le moteur et les autres fonctions de la locomo­tive, par exemple, l’éclairage et les effets sonores, etc. (Les locomoti­ves équipées de décodeur peuvent être utilisées sur les réseaux analo­giques traditionnels sans modifica­tions).
Comme chaque locomotive est com­mandée individuellement, chaque joueur peut faire rouler sa propre
F
Page 17
19
locomotive. Cela ouvre des horizons entièrement nouveaux.
Éléments du système multitrain
Le système multitrain se compose de quatre éléments de base:
1. Unités d’entrée
Les unités d’entrée permettent, non seulement de commander les loco­motives, mais également les aiguilla­ges, les signaux et d’autres fonc­tions. Les unités d’entrée les plus importantes sont:
- La Télécommande pour locomotive LGB 55016. Cette télécommande a été conçue pour faciliter l’utilisation des locomotives.
- La Télécommande universelle LGB
55015. En plus de commander les locomotives, la télécommande uni­verselle peut actionner les aiguilla­ges et permet de passer d’une ligne à l’autre, mais elle permet égale­ment de commander deux locomo­tives en double traction. Vous pou­vez, de plus, utiliser la télécom­mande universelle pour program­mer les fonctions évoluées des décodeurs.
2. Poste central LGB 55006
Le Poste central est le « cerveau » électronique de votre réseau. Il convertit les commandes d’entrée en commandes pour les décodeurs et les envoie à la voie.
3. Décodeurs
Les décodeurs « décodent » les commandes du poste central et com­mandent en conséquence les loco­motives et les accessoires. Le pro­gramme LGB comprend plusieurs types de décodeurs correspondant à diverses applications, y compris:
Les décodeurs pour locomotives
- Décodeur pour locomotive SMT II LGB 55021. Ce décodeur peut être
installé dans la plupart des locomo­tives LGB de type plus ancien.
- Petit décodeur pour locomotive SMT LGB 55022. Ce décodeur a été conçu pour être installé dans les locomotives plus petites qui ne per­mettent pas le montage d’un déco­deur plus grand.
- Décodeur SMT III LGB 55027 pour les locomotives LGB plus récentes équipées d’une « interface DCC ».
Consulter la fiche d’instructions de la locomotive pour des renseignements au sujet de l’installation des déco­deurs. Un grand nombre de locomo­tives LGB récentes sont équipées d’un décodeur « embarqué » installé en usine. Ces locomotives peuvent être utilisées avec le système multi­train sans modifications.
Fonctionnement analogique avec une locomotive analogique conven­tionnelle (sans décodeur)
Vous pouvez utiliser une locomotive conventionnelle (sans décodeur) avec le système multitrain. Il suffit de placer la locomotive conventionnelle sur la voie. L’adresse de locomotive « 0 » est alors automatiquement attribuée à la locomotive.
Attention! À l’inverse des locomoti­ves équipées de décodeur, le sens de la marche des locomotives conven­tionnelles dépend du sens de place­ment de la locomotive sur la voie. Vérifier le fonctionnement des loco­motives conventionnelles avant de les faire rouler!
Conseil: La locomotive convention­nelle (sans décodeur) émet un bruit sourd, en particulier à l’arrêt. Ce bruit est causé par la transmission du signal numérique par la voie vers la locomotive. Il n’y a pas de risque d’endommagement de la locomotive conventionnelle LGB.
Page 18
20
Les décodeurs d’aiguillages
- Décodeur d’aiguillage SMT mono­canal LGB 55024. Ce décodeur permet de transmettre des com­mandes à un dispositif d’enclen­chement EPL (aiguillage, signal, rail de décrochage électrique).
- Décodeur d’aiguillage SMT LGB
55025. Ce décodeur permet de commander jusqu’à quatre aiguilla­ges ou d’autres accessoires avec de nombreuses fonctions évoluées.
4. Transformateur
Le transformateur fournit le courant à votre réseau. Les produits suivants ont été spécialement conçus pour le système multitrain de LGB:
- LGB 50110 – Transformateur C.A., 5A, 18V, 230V
- LGB 50111 – Transformateur C.A., 5A, 18V, 120V
Installation du système multitrain (figure 1)
1. Raccorder le poste central SMT
55006 à la voie.
Attention! Le poste central doit être protégé de la chaleur et de l’humidi­té. Il faut s’assurer que le poste cen­tral est adéquatement ventilé et ne se trouve pas dans un endroit fermé.
2. Raccorder les unités d’entrée
(télécommande pour locomotive, télécommande universelle, etc.) aux connecteurs carrés de style téléphonique identifiés «LGB Bus» du poste central (figure 3).
Conseil: Ne pas utiliser plus de 8 unités d’entrée pour commander les locomotives. Vous pouvez utiliser, en plus, jusqu’à 7 unités d’entrée (télécommandes universelles) pour commander les aiguillages et d’aut­res fonctions.
3. Raccorder le bloc d’alimentation
LGB au poste central. Connecter les bornes blanche/noire du poste central (identifiées « Trafo ») à un bloc d’alimentation LGB (sortie C.A. ou C.C.). La polarité n’a pas d’importance. Si vous utilisez un groupe d’alimentation à comman­de intégrée, placez la commande de vitesse au réglage de vitesse le plus élevé. Brancher le transfor­mateur dans une prise de courant dans la maison.
Attention! Pour des raisons de sécurité et de fiabilité, n’utiliser que des blocs d’alimentation LGB (trans­formateurs ou groupes d’alimenta­tion) pour faire fonctionner le systè­me multitrain de LGB. L’utilisation de blocs d’alimentation autres que les blocs d’alimentation LGB annule­ra la garantie.
Pour le système multitrain de LGB, nous recommandons d’utiliser le transformateur C.A., 5A LGB 50110/50111. Se reporter au catalo­gue général LGB pour des renseigne­ments complémentaires au sujet des blocs d’alimentation LGB pour utili­sation à l’intérieur, à l’extérieur et pour le système multitrain.
4. Placer une locomotive équipée
d’un décodeur sur les rails. Vous pouvez maintenant faire rouler vos trains avec le système multi­train de LGB.
Conseils:
- Si vous utilisez un groupe d’alimen­tation LGB (C.C.) et que la locomo­tive ne roule pas, inversez le sens de la commande ou inversez la polarité du câblage entre le trans­formateur et le poste central.
- Vous pouvez utiliser n’importe quel transformateur ou groupe d’ali­mentation LGB (avec sortie C.A. ou
Page 19
21
C.C.). L’intensité du courant de la voie est limitée électroniquement à 5 ampères. Si le transformateur four­nit moins de 5 ampères, la sortie du transformateur limitera l’intensité de l’alimentation de la voie.
- Pour les grands réseaux avec de nombreuses locomotives, vous pouvez utiliser un ou plusieurs modules d’augmentation de puis­sance SMT LGB 55090 pour ali­menter individuellement en 5 ampères plusieurs sections de voie. Le module d’augmentation de puis­sance SMT transmet les comman­des du poste central à toutes les sections de voie. (Pour éviter la perte de données au niveau du bus LGB, il ne faut pas utiliser plus de quatre modules d’augmentation de puissance SMT LGB 55090 sur votre réseau. Vous pouvez, au besoin, raccorder plusieurs sec­tions de voie au même module d’augmentation de puissance).
- Si vous utilisez le groupe d’alimen­tation JUMBO LGB 50100/50101, réglez la temporisation au démarra­ge à « 0 ».
- Lors de la conversion d’un réseau analogique existant, toutes les dio­des placées sur les voies (boucles de retour, circuits pour signaux uni­directionnels) doivent être enle­vées. Pour les boucles de retour des réseaux gérés par le système multitrain, nous recommandons d’utiliser le module pour boucle de retour SMT LGB 55080.
AVERTISSEMENT!
Ne jamais raccorder le système mul­titrain LGB et un bloc d’alimentation analogique conventionnel sur le même réseau. Ne pas raccorder plus d’un poste central sur le même réseau. Ne pas utiliser de système à suspension caténaire avec le systè­me multitrain sur le même réseau.
De puissantes pointes de tension peuvent se produire: risque de choc
électrique!
DEL d’état
La DEL gauche du poste central SMT LGB 55006 indique l’état opération­nel:
- Verte, allumée en permanence: fonctionnement normal
- Rouge, clignotement lent (4 cligno­tements, arrêt pendant 4 clignote­ments): le bouton d’arrêt d’urgence a été actionné. Pour remettre le système en route, attendre quelques secondes, puis appuyer une fois sur le bouton « stop » de la télécommande ou appuyer sur le bouton de réenclenchement du poste central.
Court-circuit: dans ce cas, éliminer la cause du court-circuit, puis appuyer sur le bouton d’arrêt d’urgence de la commande SMT ou sur le bouton de réenclenchement du poste central pour remettre le système en route. Après plusieurs courts-circuits (sur­chauffe), le poste central sera inopé­rant pendant environ une minute et demie. Pendant ce temps, le bouton de réenclenchement est également inopérant.
- Rouge, allumée en permanence: poste central trop chaud. Laisser le poste central refroidir. Améliorer la ventilation autour du poste central. La DEL clignote au rouge une fois le poste central suffisamment refroi­di. Appuyer sur le bouton d’arrêt d’urgence de la commande SMT et redémarrer les opérations en utili­sant moins de locomotives.
- Rouge, clignotement rapide (1 cli­gnotement, arrêt pendant 1 cligno­tement): erreur au module d’aug­mentation de puissance SMT. Court-circuit dans la section de voie raccordée au module d’augmenta­tion de puissance. Éliminer la
Page 20
22
cause du court-circuit, etc. (voir ci­dessus).
- Rouge, clignotement asynchrone 2x (1 clignotement, arrêt pendant 1 clignotement, 1 clignotement, arrêt pendant 5 clignotements): surcharge bus SMT II. Vérifier l’état des fils des unités d’entrée. Déconnecter l’unité d’entrée défectueuse. Appuyer sur le bouton de réenclenchement du poste central et redémarrer les opérations.
- Rouge, clignotement asynchrone 3x (1 clignotement, arrêt pendant 1 clignotement, 1 clignotement, arrêt pendant 1 clignotement, 1 clignote­ment, arrêt pendant 3 clignote­ments): surcharge bus SMT III. Vérifier l’état des fils des unités d’entrée. Déconnecter l’unité d’en­trée défectueuse. Appuyer sur le bouton de réenclenchement du poste central et redémarrer les opé­rations.
- Verte, avec pause (7 clignotements, arrêt pendant 1 clignotement): paquet de réinitialisation sur la voie (la voie reste alimentée, les déco­deurs sont désactivés: uniquement avec le navigateur DiMax et le SMT III).
La DEL droite indique l’entrée des données du bus LGB. Elle scintille irrégulièrement.
Bouton de réenclenchement (figure 2)
Lorsque vous appuyez sur le bouton de réenclenchement, le poste central se remet à zéro. Il faut maintenir le bouton de réenclenchement enfoncé pendant au moins une seconde pour activer une remise à zéro. Toutes les locomotives s’arrêtent. Toutes les données mémorisées dans le Poste central (par exemple, vitesses des locomotives) seront perdues. Pour redémarrer une locomotive, sélec­tionner l’adresse de la locomotive
avec une commande SMT. Régler la vitesse à 0, puis redémarrer la loco­motive.
Arrêt d’urgence
Pour éviter les accidents, chaque commande SMT est munie d’un bou­ton d’arrêt d’urgence, identifié «STOP». Lorsque le bouton «STOP» est enfoncé le poste central coupe immédiatement toute l’alimentation électrique du réseau. Toutes les loco­motives s’arrêtent. Si deux locomotives étaient prêtes à entrer en collision avant que le bou­ton d’arrêt d’urgence soit enfoncé, ramener la vitesse de ces locomoti­ves à 0 pendant l’arrêt d’urgence. (Vous pouvez envoyer des instruc­tions au poste central pendant l’arrêt d’urgence). Après environ 3 secondes, appuyer ensuite une fois sur le bouton d’arrêt d’urgence pour redémarrer les opé­rations. Toutes les locomotives se remettront en marche à la même vitesse et dans le même sens qu’a­vant l’arrêt d’urgence. Vous pouvez toutefois également appuyer sur le bouton de réenclen­chement pendant l’arrêt d’urgence. Toutes les locomotives sont alors remises à leur réglage d’origine (locomotive arrêtée, éclairage, fumée désactivées, etc.).
Programmation de l’adresse de la locomotive
Chaque locomotive doit avoir une adresse pour pouvoir être utilisée avec le système multitrain. Vous pouvez programmer l’adresse de la locomotive à partir de diverses élé­ments du système multitrain, comme par exemple la télécomman­de pour locomotive LGB 55016 (adresses 1-15), la télécommande universelle LGB 55015 et le module de programmation de décodeur pour OP SMT LGB 55045. Consulter les
Page 21
23
fiches d’instructions de ces divers éléments SMT pour des renseigne­ments complémentaires.
Conseils et suggestions
- Le système multitrain de LGB four­nit une tension constante à la voie. Les feux et le générateur de fumée des locomotives et l’éclairage du matériel roulant peuvent être utili­sés en tout temps, même lorsque les trains sont à l’arrêt. Vous pou­vez raccorder d’autres accessoires, comme des lanternes de signal et d’aiguillage, directement à la voie.
- Il ne faut pas toutefois oublier que la puissance consommée par ces accessoires diminue d’autant la puissance disponible pour les trains.
- Certains composants électroniques, y compris certains circuits d’éclai­rage de voiture 5 Volts de type ancien nuisent au fonctionnement du système multitrain.
- Les locomotives équipées de déco­deurs peuvent être utilisées sans modification sur les réseaux analo­giques conventionnels.
Extension du système multitrain
Le système multitrain de LGB offre de nombreuses possibilités d’exten­sion de votre réseau, jusqu’à l’auto­matisation complète de tout le réseau à partir d’un ordinateur per­sonnel. Pour de plus amples infor­mations, contactez votre détaillant autorisé LGB.
Utilisation du SMT avec le navigateur DiMax de Massoth
Le poste central SMT III LGB 55006 peut être utilisé avec le navigateur DiMax de Massoth (SMT III). Le navigateur DiMax présente de nom­breuses fonctions évoluées. Si votre décodeur pour locomotive est pro­grammé pour 28 réglages de vites­ses, le navigateur DiMax permet une
commande sensible de la locomotive avec 28 réglages de vitesse. Le navigateur Di Max permet de pro­grammer les adresses de locomotive 1 à 10239 (pour les décodeurs qui acceptent cette plage d’adresses). Avec la télécommande pour locomo­tive LGB 55016, le navigateur DiMax permet de programmer les adresses de locomotive 1 à 15.
Pour de plus amples informations, consulter la fiche d’instructions du navigateur DiMax ou en ligne à www.massoth.com
Dépannage Les locomotives ne sont pas fiables
Les voies sont-elles encrassées ? Les voies doivent être propres pour que l’alimentation et les commandes puissent atteindre les locomotives. Pour nettoyer les voies, utiliser une locomotive de nettoyage des rails (équipée d’un décodeur) LGB 20670, un dispositif de nettoyage à patins LGB 50050 ou du liquide fumigène dégraissant LGB 50010.
- Les DEL du poste central sont éteintes :
- Le système n’est pas alimenté.
- Le bloc d’alimentation est-il bran­ché ?
- Le bloc d’alimentation est-il rac­cordé correctement au poste central ?
- Si vous utilisez une alimentation en courant continu : la polarité est-elle respectée ? (Pour inver­ser la polarité, inverser le sens de la marche sur le groupe d’ali­mentation ou permuter les fils d’alimentation du poste central).
- Le transformateur est-il surchar­gé ? Appuyer sur le bouton de réenclenchement du transforma­teur (le cas échéant).
Page 22
24
- La DEL du poste central est allumée au vert, mais le système ne fonctionne pas.
- Le poste central est-il raccordé
correctement à la voie ?
- Les commandes SMT sont-elles
raccordées correctement au poste central ?
- La DEL de la commande SMT clignote.
- Le bouton d’arrêt d’urgence a-t-il
été actionné ? Pour redémarrer après un arrêt d’urgence, il est inutile d’appuyer sans arrêt sur le bouton. Attendre que la DEL de la commande SMT clignote trois fois, puis appuyer une seule fois sur le bouton d’arrêt d’urgence.
- Y a t il un court-circuit ? Éliminer la cause du court-circuit puis appuyer sur le bouton de réenclen­chement pour reprendre les opéra­tions.
- Les locomotives se déplacent trop lentement.
- La puissance de sortie du bloc d’a-
limentation est-elle suffisante pour le nombre de locomotives ?
- La capacité du poste central est-elle
suffisante pour le nombre de loco­motives ? La capacité maximale du poste central est de 5 ampères. Si vous avez besoin d’une plus impor­tante puissance de sortie, utilisez le module d’augmentation de puis­sance SMT LGB 55090 pour ali­menter une partie séparée du réseau.
Deux locomotives répondent aux instructions de la même comman­de SMT.
- Les locomotives ont-elles été pro­grammées à la même adresse ? Reprogrammer une locomotive à une adresse différente.
- Les locomotives ne répondent pas instantanément aux instructions de sens de la marche et de vitesse.
Pour protéger les locomotives, le système multitrain comporte une temporisation à l’accélération et au freinage. Prévoir un temps supplé­mentaire et une distance plus longue pour le démarrage et l’arrêt.
Attention! La responsabilité de LGB et de LGB of America ne saurait être engagée en cas de dommage lorsque des locomotives de fabricants autres que LGB sont utilisées.
Consignes de sécurité
Veuillez respecter ces consignes pour votre sécurité. Le non-respect de ces consignes annule la garantie.
Le système multitrain de LGB n’est pas un jouet.
Ne jamais raccorder le système mul­titrain de LGB et un bloc d’alimenta­tion analogique conventionnel sur le même réseau.
Ne pas utiliser de système à suspen­sion caténaire avec le système multi­train sur le même réseau. (Vous pou­vez utiliser un système à suspension caténaire non alimenté pour faire plus vrai).
Ne pas raccorder plus d’un poste central à votre réseau.
Pour des raisons de sécurité et de fiabilité, n’utiliser que des blocs d’ali­mentation LGB (transformateurs et groupes d’alimentation) pour faire fonctionner ce produit.
Ne pas brancher les connecteurs de type téléphone des produits SMT sur votre installation téléphonique sous
Page 23
25
peine de destruction du produit LGB!
Installer le poste central dans un endroit ventilé. Ne pas obstruer les orifices de ventilation du poste cen­tral. Ne mettre aucun objet dans les orifices de ventilation. Protéger le poste central de l’humidité.
Éliminer immédiatement les causes des courts-circuits.
Ne pas brancher le poste central directement dans une prise de cou­rant dans la maison.
Vérifier régulièrement tous les élé­ments du système multitrain. Ne pas utiliser le système si un élément est endommagé.
CENTRES D’ENTRETIEN AUTORISÉS
Un entretien inadéquat rendra la garan­tie nulle et non avenue. Veuillez entrer en contact avec votre revendeur ou avec l’un des centres d’entretien ci­dessous :
Gebr. Märklin & Cie. GmbH
LGB Service-Abteilung Witschelstraße 104 90431 Nürnberg Deutschland Téléphone: +49 (911) 83707-38 Telefax: +49 (911) 83707 818
ATTENTION ! Ce produit n’est pas pour les enfants au-dessous de 8 ans. Il comporte des petites pièces, des par­ties pointues et des pièces mobiles. Conserver l’emballage et les instruc­tions.
Les produits, spécifications et dates de disponibilité sont sujettes à modifica­tion sans préavis. Certains produits peuvent ne pas être disponibles sur certains marchés et chez tous les détaillants. Certains produits illustrés sont des prototypes de pré-série. LGB, Märklin sont des marques déposées de Gebr. Märklin & Cie. GmbH, Allemagne. Les autres marques de commerce sont la propriété de leurs détenteurs respectifs. © Gebr. Märklin & Cie. GmbH
Loading...
