Page 1
Für drinnen und draussen - For indoors and outdoors
Achtung!
Verpackung und Betriebsanleitung aufbewahren!
Nicht für Kinder unter 8 Jahren geeignet, modellbedingt besteht Quetschund Klemmgefahr durch Antriebsgestänge der Lok.
Nicht für Kinder unter 8 Jahren geeignet, wegen funktions- und modellbedingter scharfer Kanten und Spitzen.
Attention!
This product is not for children under 8 years of age. It has moving parts
that can pinch and bind.
This product is not for children under 8 years of age. This product has
small parts, sharp parts and moving parts.
Attention!
Veuillez conserver l’emballage et le mode d’emploi!
Ne convient pas aux enfants de moins de 8 ans. L’embiellage de la locomotive peut pincer les doigts de jeunes enfants.
Ne convient pas aux enfants de moins de 8 ans. Présence de petits éléments susceptibles d’être avalés.
Attenzione!
Conservare l’imballo e le istruzioni per l’uso!
Non adatto a bambini di età inferiore agli 8 anni poiché vi è possibilità a
pericolo di schiacciamento delle dita quando il treno è in funzione.
Non adatto a bambini di età inferiore agli 8 anni in quanto le strutture presentano spigoli vivi e punte accuminate.
Atención!
Guardar el carton de embalaje y las Instrucciones para el uso!
No adecuado para niños menores de 8 años. Según el modelo, existe el
peligro de sufrir contusiones o de cogerse los dedos a causa del varillaje
de accionamiento de la locomotora. No adecuado para niños menores de
8 años, debido a cantos y puntas peligrosas condicionadas por la función
o el modelo.
Attentie!
Verpakking en gebruiksaanwijzing bewaren!
Niet geschikt voor kinderen onder de 8 jaar omdat deze loc aandrijfstangen bezit waaraan kinderen zich kunnen bezeren.
Niet geschikt voor kinderen onder de 8 jaar omdat dit model funktionele
scherpe kanten en punten bezit.
Änderungen der technischen Ausführungen vorbehalten.
We reserve the right to make technical alterations without prior notice.
Modifications de constructions réservées.
8.869110.257 0.8 0603 PF

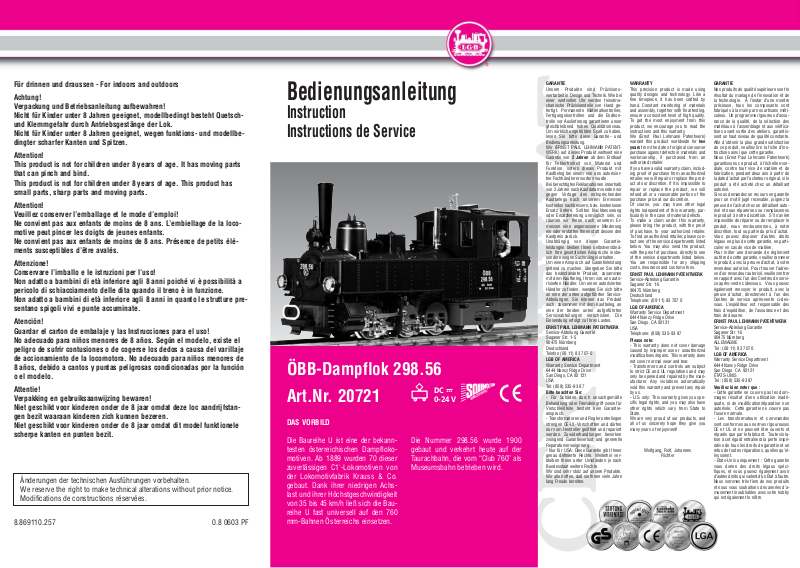

Bedienungsanleitung
Instruction
Instructions de Service
ÖBB-Dampflok 298.56
...
Art.Nr. 20721
DAS VORBILD
Die Baureihe U ist eine der bekanntesten österreichischen Dampflokomotiven. Ab 1889 wurden 70 dieser
zuverlässigen C1'-Lokomotiven von
der Lokomotivfabrik Krauss & Co.
gebaut. Dank ihrer niedrigen Achslast und ihrer Höchstgeschwindigkeit
von 35 bis 45 km/h ließ sich die Baureihe U fast universell auf den 760
mm-Bahnen Österreichs einsetzen.
DC
0-24 V
Die Nummer 298.56 wurde 1900
gebaut und verkehrt heute auf der
Taurachbahn, die vom “Club 760” als
Museumsbahn betrieben wird.
GARANTIE
Unsere Produkte sind Präzisionswertarbeit in Design und Technik. Wie bei
einer wertvollen Uhr werden feinstmechanische Präzisionsteile von Hand gefertigt. Permanente Materialkontrollen,
Fertigungskontrollen und die Endkontrolle vor Auslieferung garantieren unser
gleichbleibend hohes Qualitätsniveau.
Um wirklich ungetrübten Spaß zu haben,
lesen Sie bitte diese Garantie- und
Bedienungsanleitung.
Wir (ERNST PAUL LEHMANN PATENTWERK) auf dieses Produkt weltweit eine
Garantie von 2 Jahren ab dem Erstkauf
für Fehlerfreiheit von Material und
Funktion, sofern dieses Produkt mit
Kaufbeleg bei einem von uns autorisierten Fachhändler erworben wurde.
Bei berechtigten Reklamationen innerhalb
von 2 Jahren nach Kaufdatum werden wir
gegen Vorlage des entsprechenden
Kaufbelegs nach unserem Ermessen
kostenlos nachbessern, bzw. kostenlosen
Ersatz liefern. Sollten Nachbesserung
oder Ersatzlieferung unmöglich sein, so
räumen wir Ihnen nach unserem Ermessen eine angemessene Minderung
ein oder erstatten Ihnen statt dessen den
Kaufpreis zurück.
Unabhängig von diesen Garantieleistungen bleiben Ihnen selbstverständlich Ihre gesetzlichen Ansprüche insbesondere wegen Sachmängel erhalten.
Um einen Anspruch auf Garantieleistung
geltend zu machen, übergeben Sie bitte
das beanstandete Produkt, zusammen
mit dem Kaufbeleg, Ihrem von uns autorisierten Händler. Um einen autorisierten
Händler zu finden, wenden Sie sich bitte
an eine der unten aufgeführten ServiceAbteilungen. Sie können das Produkt
auch, zusammen mit dem Kaufbeleg, an
eine der beiden unten aufgeführten
Serviceabteilungen einschicken. Die
Einsendung erfolgt zu Ihren Lasten.
ERNST PAUL LEHMANN PATENTWERK
Service-Abteilung Garantie
Saganer Str. 1-5
90475 Nürnberg
Deutschland
Telefon (09 11) 83 707-0
LGB OF AMERICA
Warranty Service Department
6444 Nancy Ridge Drive
San Diego, CA 92 121
USA
Tel: (858) 535-93 87
Bitte beachten Sie:
- Für Schäden durch unsachgemäße
Behandlung oder Fremdeingriff sowie für
Verschleißteile besteht kein Garantieanspruch.
- Transformatoren und Regler unterliegen
strengen CE-UL-Vorschriften und dürfen
nur vom Hersteller geöffnet und repariert
werden. Zuwiderhandlungen bewirken
zwingend Garantieverlust und generelle
Reparaturverweigerung.
- Nur für USA: Diese Garantie gibt Ihnen
genau definierte Rechte. Weiterhin verbleiben Ihnen unter Umständen je nach
Bundesstaat weitere Rechte.
Wir sind sehr stolz auf unsere Produkte.
Wir alle hoffen, daß sie Ihnen viele Jahre
lang Freude bereiten.
WARRANTY
This precision product is made using
quality designs and technology. Like a
fine timepiece, it has been crafted by
hand. Constant monitoring of materials
and assembly, together with final testing,
ensure a consistent level of high quality.
To get the most enjoyment from this
product, we encourage you to read the
instructions and this warranty.
We (Ernst Paul Lehmann Patentwerk)
warrant this product worldwide for two
years from the date of original consumer
purchase against defects in materials and
workmanship, if purchased from an
authorized retailer.
If you have a valid warranty claim, including proof of purchase from an authorized
retailer, we will repair or replace the product at our discretion. If it is impossible to
repair or replace the product, we will
refund all or a reasonable portion of the
purchase price at our discretion.
Of course, you may have other legal
rights independent of this warranty, particularly in the case of material defects.
To make a claim under this warranty,
please bring the product, with the proof
of purchase, to your authorized retailer.
To find an authorized retailer, please contact one of the service departments listed
below. You may also send the product,
with the proof of purchase, directly to one
of the service departments listed below.
You are responsible for any shipping
costs, insurance and customs fees.
ERNST PAUL LEHMANN PATENTWERK
Service-Abteilung Garantie
Saganer Str. 1-5
90475 Nürnberg
Deutschland
Telephone: (09 11) 83 707 0
LGB OF AMERICA
Warranty Service Department
6444 Nancy Ridge Drive
San Diego, CA 92121
USA
Telephone: (858) 535-93 87
Please note:
- This warranty does not cover damage
caused by improper use or unauthorized
modifications/repairs. This warranty does
not cover normal wear and tear.
- Transformers and controls are subject
to strict CE and UL regulations and may
only be opened and repaired by the manufacturer. Any violations automatically
void this warranty and prevent any repair
by us.
- U.S. only: This warranty gives you specific legal rights, and you may also have
other rights which vary from State to
State.
We are very proud of our products, and
all of us sincerely hope they give you
many years of enjoyment!
Wolfgang, Rolf, Johannes
Richter
GARANTIE
Nos produits de qualité supérieure sont le
résultat du mariage de l’innovation et de
la technologie. À l’instar d’une montre
précieuse, tous les composants sont
fabriqués à la main par nos artisans méticuleux. Un programme rigoureux d’assurance de la qualité, de la sélection des
matériaux à l’assemblage et aux vérifications avant sortie des ateliers, garantissent un haut niveau de qualité constante.
Afin d’obtenir la plus grande satisfaction
de ce produit, veuillez lire la fiche d’instructions ainsi que cette garantie.
Nous (Ernst Paul Lehmann Patentwerk)
garantissons ce produit, à l’échelle mondiale, contre tout vice de matière et de
fabrication, pendant deux ans à partir de
la date d’achat par l’acheteur original, si le
produit a été acheté chez un détaillant
autorisé.
Si vous demandez un recours en garantie
pour un motif jugé recevable, joignez la
preuve de l’achat chez un détaillant autorisé et nous réparerons ou remplacerons
le produit à notre discrétion. S’il s’avère
impossible de réparer ou de remplacer le
produit, nous rembourserons, à notre
discrétion, tout ou partie du prix d’achat.
Vous pouvez disposer d’autres droits
légaux en plus de cette garantie, en particulier en cas de vice de matière.
Pour initier une demande de règlement
au titre de cette garantie, veuillez ramener
le produit, avec la preuve d’achat, à votre
revendeur autorisé. Pour trouver l’adresse d’un revendeur autorisé, veuillez entrer
en rapport avec l’un des Centres de service après-vente cidessous. Vous pouvez
également renvoyer le produit, avec la
preuve d’achat, directement à l’un des
Centres de service après-vente ci-dessous. L’expéditeur est responsable des
frais d’expédition, de l’assurance et des
frais de douane.
ERNST PAUL LEHMANN PATENTWERK
Service-Abteilung Garantie
Saganer Str 1-5
90475 Nürnberg
ALLEMAGNE
Tel : (09 11) 83 707 0
LGB OF AMERICA
Warranty Service Department
6444 Nancy Ridge Drive
San Diego CA 92121
ÉTATS-UNIS
Tel : (858) 535-93 87
Veuillez bien noter que :
- Cette garantie ne couvre pas les dommages résultat d’une utilisation inadéquate, ni de modification/réparation non
autorisée. Cette garantie ne couvre pas
l’usure normale.
- Les transformateurs et commandes
sont conformes aux normes rigoureuses
CE et UL et ne peuvent être ouverts et
réparés que par le fabricant. Toute violation à cet égard entraînera la perte impérative de tous les droits de garantie et un
refus de toutes réparations, quelles qu’elles soient.
- États-Unis uniquement : Cette garantie
vous donne des droits légaux spécifiques, et vous pouvez également avoir
d’autres droits qui varient d’un État à l’autre.
Nous sommes très fiers de nos produits
et nous vous souhaitons des années d’amusement inoubliables avec votre hobby
qui est également le nôtre.
CERTIFIKAT
Page 2
0123
012 3
012 3
012 3
012 3
D

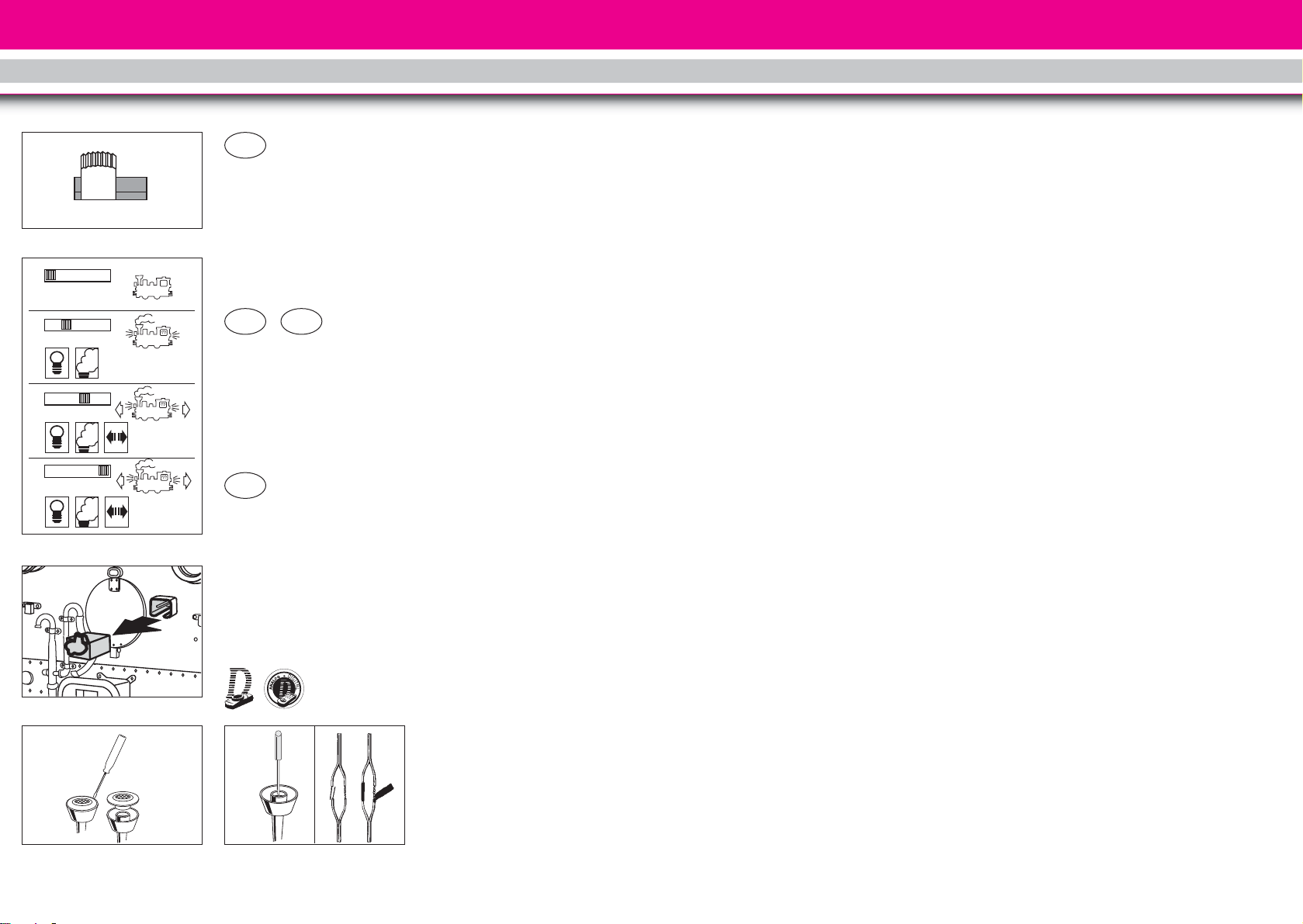

Abb. 1. Betriebsartenschalter
Abb. 2. Betriebsartenschalter
Abb. 3. Mehrzweck-Steckdose
Abb. 4. Entfernen der
1
Sicherheitsabdeckung
Abb. 5. Ausbau des
Dampfentwickler/Verbinden
der Kabel
USA
GB
Fig. 1. Power control switch
Fig. 2. Power control switch
Fig. 3. Multi-purpose socket
Fig. 4. Removing the safety cover
Fig. 5. Removing the smoke
generator/ Connecting the
wires
F
Illustr. 1. Sélecteur des modes de
2
service
Illustr. 2. Sélecteur des modes de
service
Illustr. 3. Fiche plate, prise électrique
Illustr. 4. Retrait du capot de securité
Illustr. 5. Raccordement des câbles/
Engrenage
3
4
DAS MODELL
Dieses detaillierte und wetterfeste
Modell ist reichhaltig ausgestattet:
- werkseitig eingebauter MZSDecoder on board für analog und
digital
- Führerstandstüren zum Öffnen
- Rauchkammertür zum Öffnen
- vierstufiger Betriebsartenschalter
- gekapseltes Getriebe mit siebenpoligem Bühler-Motor
- drei angetriebene Achsen
- ein Haftreifen
- acht Stromabnehmer
- Spannungsbegrenzungs-System
- Dampfentwickler
- automatisch in Fahrtrichtung wechselnde Beleuchtung
- Mehrzweck-Steckdose mit
Sicherung
- Länge: 340 mm
- Gewicht: 2500 g
DAS LGB-PROGRAMM
Zum Einsatz mit diesem Modell
schlagen wir folgende LGB-Artikel
vor:
- 34620 ÖBB-Personenwagen
B4ip-s 3045
- 38078 ÖBB-Personenwagen
- 43620 ÖBB-Niederbordwagen
SSm 36802
- 44630 ÖBB-Güterwagen
- 45620 ÖBB-Rungenwagen
SSm 36812
- 65000 Europäisches Dampf SoundModul
- 65011 Standgeräusch-Stromversorgung
Informationen über das komplette
LGB-Programm finden Sie im LGBKatalog.
5
BEDIENUNG
Betriebsarten
Das Modell hat einen vierstufigen
Betriebsarten-Schalter im Führerstand (Abb. 1, 2):
Position 0: Stromlos abgestellt
Position 1: Beleuchtung und Dampf-
entwickler eingeschaltet
Position 2: Lokmotor, Dampfent-
wickler und Beleuchtung
eingeschaltet
Position 3: wie Position 2 (werk-
seitige Einstellung bei
Auslieferung)
Achtung! Nicht mehrere Triebfahrzeuge mit unterschiedlichem Anfahrverhalten zusammenkuppeln, da dies
zu Getriebeschäden führen kann.
Mehrzugsystem
Das Modell ist bereits werkseitig mit
Decoder on board für das LGB-Mehrzugsystem ausgerüstet. Es kann unverändert auf herkömmlichen analogen Anlagen oder mit dem digitalen
Mehrzugsystem eingesetzt werden.
Zum Einsatz mit dem LGB-Mehrzugsystem ist das Modell auf Lokadresse 03 programmiert. Informationen zum Programmieren der
Lokadresse finden Sie in den Anleitungen der einzelnen MZS-Regler.
Beim Betrieb mit dem Mehrzugsystem können Funktionen der Lok
ferngesteuert werden. Über die
Beleuchtungstaste (“9” bei Handys)
wird die Lokbeleuchtung ein- und
ausgeschaltet. Über die Funktionstaste 7 lässt sich der Dampfentwickler aus- und einschalten.
Beim Betrieb mit dem Mehrzugsystem verfügt die Lok über eine
Lastnachregelung: Die Motordrehzahl (und damit unter normalen
Bedingungen die Geschwindigkeit)
wird konstant gehalten, auch wenn
sich die Belastung der Lok ändert,
z. B. in Kurven oder auf Steigungen.
Die Lastnachregelung funktioniert
nicht bei Höchstgeschwindigkeit, da
dann keine Spannungsreserve zur
Verfügung steht.
Falls gewünscht, können zahlreiche
Funktionen des Decoder on board
mit einem PC über das MZS-PCDecoderprogrammiermodul 55045
individuell programmiert werden, so
z. B. Beschleunigung, Bremsverzögerung, Fahrtrichtung und vieles
andere (siehe Anleitung für Fort-
geschrittene). Diese Funktionen
können auch über das UniversalHandy 55015 programmiert werden.
Beleuchtung
Die Beleuchtung des Modells wechselt mit der Fahrtrichtung. Das
Modell hat eine Mehrzweck-Steckdose für Flachstecker hinten an der
Lok (Abb. 3). Über die Steckdose
können Sie LGB-Wagen mit Beleuchtung oder mit Geräuschelektronik an die Gleisspannung anschließen. Dazu die Abdeckung von
der Steckdose abziehen. Sollte die
Abdeckung zu fest sitzen, diese vorsichtig mit einem kleinen Schraubenzieher heraushebeln. (Jedoch nicht
das äußere rechteckige Gehäuse herausziehen.)
Dampfentwickler
Das Modell ist mit einem Dampfentwickler ausgestattet. Ein Fläschchen
mit LGB-Dampf- und Reinigungsflüssigkeit liegt bei. Den Schornstein
nur zur Hälfte mit der Flüssigkeit füllen. Wenn zu viel Flüssigkeit verwendet wird, kann diese nicht verdampfen.
Achtung! Nur LGB-Dampf- und
Reinigungsflüssigkeit (50010) verwenden. Andere Flüssigkeiten können Ihre Lok beschädigen.
Achtung! Das Heizelement in der
Mitte des Dampfentwicklers nicht
berühren. Es ist heiß und zerbrechlich.
Hinweis: Der Dampfentwickler kann
“trocken” ohne Dampfflüssigkeit betrieben werden.
Stromversorgung
Achtung! Um Sicherheit und Zuver-
lässigkeit zu gewährleisten, darf das
Modell nur mit LGB-Trafos und
Fahrreglern betrieben werden. Bei
Verwendung von anderen Trafos
wird Ihre Garantie ungültig.
Für dieses Modell einen LGB-Trafo
mit mindestens 1 A Fahrstrom einsetzen. Weitere Informationen über
die LGB-Trafos und Fahrregler zur
Verwendung im Haus oder im Freien
und über das Mehrzugsystem finden
Sie im LGB-Katalog.
Achtung! Nach längerer Benutzung
kann Abrieb durch mechanische Teile
entstehen, der sich in Teppichen und
anderen Materialien festsetzt. Bedenken Sie dies beim Aufbau der
Gleise. Bei Schäden übernimmt Ernst
Paul Lehmann Patentwerk keine
Haftung.
WARTUNG
Schwierigkeitsgrade der
Wartungsarbeiten
- Einfach
- Mittel
- Fortgeschritten
Achtung! Bei unsachgemäßer Wartung wird Ihre Garantie ungültig. Um
fachgerechte Reparaturleistungen zu
erhalten, wenden Sie sich an Ihren
Fachhändler oder an die LGBService-Abteilung (siehe Autorisierter
Service).
4 53
Page 3
Hinweis: Für Experten gibt es weitere
Wartungsanleitungen für viele LGBArtikel im Internet unter www.lgb.de
Schmierung
Die Achslager und die Lager des
Gestänges hin und wieder mit je
einem Tropfen LGB-Pflegeöl (50019)
ölen.
Reinigung
Sie können das Gehäuse Ihres
Modells mit einem milden Reinigungsmittel reinigen. Das Modell
nicht in das Reinigungsmittel eintauchen.
Austauschen der Glühlampen
Lampen (vorne/hinten): Den Ring
außen am Lampenglas entfernen.
Vorsichtig das Glas von der Laterne
hebeln. Mit einer Pinzette die eingesteckte Glühlampe aus der Fassung
ziehen. Neue Glühlampe einsetzen.
Modell wieder zusammenbauen.
Innenbeleuchtung: Glühlampe mit
einer Pinzette aus der Fassung ziehen. Neue Glühlampe einstecken.
Austauschen des
Dampfentwicklers
- Abdeckung aus dem Schornstein
ziehen (Abb. 4).
- Beschädigten Dampfentwickler
(Schornsteineinsatz) mit einer
Spitzzange oder einer Pinzette aus
dem Schornstein ziehen (Abb. 5).
- Kabel durchtrennen.
- Kabel mit dem neuen Dampfentwickler verbinden. Dabei die
abisolierten Kabelenden verdrehen
und isolieren (Abb. 6).
- Neuen Dampfentwickler in den
Schornstein schieben.
- Modell wieder zusammenbauen.
Ersatzteile
50010 Dampf- und Reinigungsöl
50019 Pflegeöl
51020 Getriebefett
62201 Universalmotor mit kurzer
Welle
63120 Stromabnehmerkohlen mit
Hülsen, 8 Stück
(2 Packungen nötig)
63218 Schleifkontakte, 2 Stück
65853 Schornsteineinsatz, 5 V
68511 Steckglühlampe klar, 5 V,
10 Stück
69104 Haftreifen 37,5 mm,
10 Stück
ANLEITUNG FÜR
FORTGESCHRITTENE
MZS-Decoder on board
Programmieren der Funktionswerte
Zahlreiche Funktionen des Decoder
on board können individuell programmiert werden. Dazu werden
Funktionswerte in Registern (Configuration Variables - CVs) mit einem
PC über das MZS-PC-Decoderprogrammiermodul 55045 programmiert. Sie können die Funktionswerte
auch mit dem Universal-Handy
55015 programmieren.
Hinweise:
- Zum normalen Betrieb ist es nicht
notwendig, die Funktionswerte zu
ändern.
- Um bei Fehlprogrammierungen den
Auslieferungszustand der wichtigsten Register des MZS-Decoders
wieder zu programmieren, Funktionswert 55 in Register CV 55 eingeben. Dabei wird auch die
Lokadresse wieder auf den werkseitigen Wert programmiert. Beim
Programmieren mit 55015 (in der
Anzeige erscheint “P --”) aufeinander folgend 6, 5 und 5 eingeben
und rechte Pfeiltaste drücken. Die
Anzeige zeigt erneut “P --”: 5, 5 und
5 eingeben und nochmals rechte
Pfeiltaste drücken.
Programmiert werden folgende CVs:
Register Belegung Bereich Werkseitige
Einstellung
CV1 Lokadresse (00-22) [3]
CV2 Anfahrspannung (0-255) [5]
Spannungswert bei Fahrstufe 1 - falls Lok erst in höherer
Fahrstufe anfährt, Wert erhöhen.
CV3 Beschleunigung (1 = schnelle Beschleunigung, (1-255) [3]
255 = langsame B.)
CV4 Verzögerung (1 = schnelles Bremsen, (1-255) [3]
255 = langsames Bremsen)
Hinweis: Bei Programmierung mit Universal-Handy 55015 werden die folgenden CVs durch
Eingabe des zu programmierenden Registers in CV6 und dann Eingabe des Funktionswerts
in CV5 programmiert (siehe Programmierbeispiel unten).
CV5 Maximale Fahrpannung (1-255) [255]
Spannungswert für höchste Fahrstufe - wenn geringere
Höchstgeschwindigkeit gewünscht wird, Wert verringern.
CV5 nach Eingabe von CV6
Funktionswert im zu programmierenden Register
CV6 CV-Nr. des zu programmierendes Register
CV29 NMRA-Konfiguration [4]
Bit-Programmierung
Bit 1: Fahrtrichtung, 0 = normal, 1 = invers [0]
Bit 2: Fahrstufen, 0 = 14 (LGB), 2 = 28 [0]
Bit 3: Analogbetrieb, 0 = gesperrt, 4 = möglich [4]
Bit 4: nicht besetzt [0]
Bit 5: Fahrstufentabelle, 0 = werkseitig programmiert,
16 = vom Anwender programmiert [0]
Bit 6: Adressbereich, 0 = 0-127 (LGB), 32 = 128-10039 [0]
Zum Programmieren die Werte für die einzelnen Bits
addieren und das Ergebnis als Funktionswert
programmieren.
Hinweis: Um eine Lok auf inverse Fahrtrichtung zu
programmieren (z. B. F7 A-B-A-Kombination),
Funktionswert 5 programmieren
Achtung! Lokadressen 128-10039 und 28 Fahrstufen sind
nicht mit dem LGB-MZS verwendbar
CV49 Spannungswert für Funktionsausgang F1 (1-32)
(Lokspezifisch, nicht verändern, da sonst Funktionen
beeinträchtigt oder zerstört werden können)
CV50 Spannungswert für Lichtausgänge (siehe CV49) (1-32)
CV51 Schalttaste für Funktionsausgang F1 [1]
0 = Lichttaste 9
1 = Taste 1 (Tasten 2-8 nicht belegt)
9 = Taste 1 (Tasten 2-8 ebenfalls belegt)
10 = Taste 2
11 = Taste 3
12 = Taste 4
13 = Taste 5
14 = Taste 6
15 = Taste 7
16 = Taste 8
64 = Lichttaste 9 (ein nur bei Rückwärtsfahrt)
76
Page 4
CV 67 Fahrstufentabelle vom Anwender programmiert (siehe CV 29) (0-255)
bis Die Geschwindigkeitstabelle wird immer mit 28 Werten
CV 94 abgelegt, die in CV 67 bis CV 94 programmiert werden.
Beim Betrieb mit dem LGB-MZS wird jeder zweite Wert
übersprungen (14 Fahrstufen).
Werkseitig programmierte Fahrstufentabelle:
7, 9, 11, 13, 16, 20, 24, 28, 32, 36, 42, 48, 54, 60, 68, 76,
84, 92, 102, 112, 124, 136, 152, 168, 188, 208, 230, 255
Vorgeladene Werte der programmierbaren Kurve:
8, 16, 24, 32, 40, 48, 56, 64, 72, 80, 88, 96, 104, 112, 120,
128, 136, 144, 152, 160, 168, 176, 184, 192, 208, 224,
240, 255
Hinweis: Fahrstufentabelle ist werkseitig programmiert
und braucht nicht verändert werden. Zum Programmieren
MZS-PC-Decoderprogrammiermodul 55045 empfehlenswert.
Beispiel zur Bit-Programmierung:
CV 29: Die Lok soll mit inverser Fahrtrichtung mit vom
Anwender programmierter Fahrstufentabelle fahren,
Analogbetrieb soll möglich sein:
Bit 1 = 1, Bit 2 = 0, Bit 3 = 4, Bit 4 = 0, Bit 5 = 16,
Bit 6 = 0. 1+4+16=21.
Also CV 29 auf Funktionswert 21 programmieren.
98
65 = Taste 1 (ein nur bei Rückwärtsfahrt)
128 = Lichttaste 9 (ein nur bei Vorwärtsfahrt)
129 = Taste 1 (ein nur bei Vorwärtsfahrt)
(Lokspezifisch, nicht verändern, da sonst Funktionen
beeinträchtigt oder zerstört werden können)
CV52 Schalttaste Licht vorne (siehe CV51) [128]
CV53 Schalttaste Licht hinten (siehe CV51) [64]
CV54 LGB-Konfiguration
Bit-Programmierung
Bit 1: Übernahme-Funktion, 0 = aus, 1 = ein [0]
Bit 2: Lastnachregelung mit MZS, 0 = aus, 2 = ein [2]
Bit 3: Lastnachregelung ananlog, 0 = aus, 4 = ein [0]
Bit 4: nicht besetzt [0]
Bit 5: 0 = F1 konstant, 16 = F1 blinkend
Bit 6: 0 = F2 konstant, 32 = F2 blinkend
Bit 7: Soundfunktion (0 oder 64)
Bit 8: Soundfunktion (0 oder 128)
Zum Programmieren die Werte für die einzelnen Bits
addieren und das Ergebnis als Funktionswert programmieren.
Die Werte für Bit 5-8 variieren von Lok zu Lok. Die Werte
für Ihre Lok können über das MZS-PC-Decoderprogrammiermodul 55045 ausgelesen werden.
Übernahme-Funktion ein: Beim Betrieb mit 55015 kann
nach wählen der Lok die Reglerstellung 2 Sekunden lang
nachgeregelt werden, ohne dass die Lok anhält
CV55 Wiederherstellen des Auslieferungszustands
Programmierung:
6-55->
5-55->
CV56 Spannungswert für Funktionsausgang F2 (1-32)
(Lokspezifisch, nicht verändern, da sonst Funktionen
beeinträchtigt oder zerstört werden können)
CV57 Schalttaste für Funktionsausgang F2 (siehe CV51)
CV58 Pausen-Pendelzeit (Analogbetrieb) (0,5 Sekunden x Wert) (0-255) [0]
Wenn die analoge Fahrspannung umgepolt wird, wartet
die Lok entsprechend der eingestellten Zeit, bevor sie in
der neuen Fahrtrichtung anfährt
CV60 Lastnachregelung: Maximaler Nachregelfaktor (1-255) [10]
Legt maximale Erhöhung oder Verringerung des
Spannungswerts fest, der pro Zeiteinheit (aus CV61)
nachgeregelt wird.
1 = kleine Nachregelungsschritte, 255 = große Nachregelungsschritte. Werkseitige Programmierung ist optimal an
LGB-Motoren angepasst.
CV61 Lastnachregelung: Nachregelgeschwindigkeit (0-255) [5]
Legt fest, wie oft pro Sekunde nachgeregelt wird - ob die
Lok auf Kurven und Steigungen sofort oder träge reagiert
0 = schnelle Nachregelung, 255 = sehr langsame
Nachregelung
CV62 Lastnachregelung: Nachregelstärke (0-255) [255]
Begrenzt die Nachregelung auf eine maximale Abweichung
vom Sollwert. Bei besonders großen Belastungen des
Motors wird nur bis zu diesem Differenzwert nachgeregelt für realistischeren Betrieb, damit Loks z. B. bei Bergfahrt
nicht voll nachregeln.
0 = keine Nachregelung, 255 = maximale Nachregelung
Page 5
1110
Grundsätzliches beim
Programmieren mit UniversalHandy 55015:
- Register CV 1 bis CV 4 können
direkt programmiert werden,
indem der gewünschte Funktionswert in das betreffende
Register eingetragen wird.
- Für höhere CVs gilt:
- In Register CV 6 die Nummer des
zu programmierenden Registers
eintragen.
- In Register CV 5 dann der
gewünschte Funktionswert
programmiert.
Programmierbeispiel:
Übernahme-Funktion einschalten
(Register CV 54 auf Funktionswert 3
programmieren).
Programmierablauf:
- Anzeige zeigt “P --”
- Register CV 6 wählen
(Taste 6 drücken).
- 54 eingeben (zu programmieren-
des Register).
- Programmierablauf auslösen
(rechte Pfeiltaste drücken).
- Anzeige zeigt “P --”
- Register CV 5 wählen
(Taste 5 drücken).
- 3 eingeben (zu programmierender
Funktionswert).
- Programmierablauf auslösen
(rechte Pfeiltaste drücken).
Beim Programmieren mit 55045
werden alle Werte direkt programmiert.
AUTORISIERTER SERVICE
Bei unsachgemäßer Wartung wird
Ihre Garantie ungültig. Um fachgerechte Reparaturleistungen zu erhalten, wenden Sie sich an Ihren
Fachhändler oder an die LGBService-Abteilung:
Ernst Paul Lehmann Patentwerk
Reparatur-Abteilung
Saganer Straße 1-5
D-90475 Nürnberg
DEUTSCHLAND
Tel.: (0911) 83707 0
Telefax: (0911) 83707 70
Die Einsendung erfolgt zu Ihren
Lasten.
Hinweis: Informationen zur LGB und
zu LGB-Vertretungen in aller Welt finden Sie im Internet unter www.lgb.de
VORSICHT! Dieses Modell ist nicht
für Kinder unter 8 Jahren geeignet.
Das Modell hat kleine, scharfe und
bewegliche Teile. Am Lokgestänge
besteht Quetsch- und Klemmgefahr!
Verpackung und Bedienungsanleitung aufbewahren.
Artikel, technische Daten und Lieferdaten können sich ohne Vorankündigung ändern. Einige Artikel
sind nicht überall und über alle Fachhändler erhältlich. Einige Abbildungen zeigen Handmuster. LGB, LGB
of America, LEHMANN und der LGB
TOYTRAIN-Schriftzug sind eingetragene Marken der Firma Ernst Paul
Lehmann Patentwerk, Nürnberg,
Deutschland. Andere Marken sind
ebenfalls geschützt. © 2003 Ernst
Paul Lehmann Patentwerk.
20721
ÖBB Steam Loco, 298.56
THE PROTOTYPE
The U-series steam locos are among
the best-known Austrian locomotives. Starting in 1889, seventy of
these reliable 0-6-2 locos were built
at the Krauss & Co. locomotive
works. With a light axle load and an
adequate top speed of 35 to 45 km/h
(22 to 28 mph), the U-series were
used almost universally on the many
2 1/2 foot gauge lines in Austria.
U-series number 298.56 -- which
was built in the year 1900 -- still runs
today on the Taurachbahn, a museum railway operated by Austria’s
“Club 760” narrow gauge preservation group.
THE MODEL
This detailed replica features:
- weather-resistant construction
- factory-installed onboard decoder
for MTS and analog operation
- opening cab doors
- opening smokebox door
- four-way power control switch
- protected gearbox with seven-pole
Bühler motor
- six powered wheels
- one traction tire
- eight power pickups
- voltage stabilization circuit
- smoke generator
- automatic directional lanterns
- one multi-purpose socket with circuit breaker
- length: 240 mm (9.4 in)
- weight: 2500 g (5.5 lb)
THE PROGRAM
With this model, we recommend the
following items:
- 34620 ÖBB Passenger Car,
B4ip-s 3045
- 38078 ÖBB Passenger Car
- 43620 ÖBB Low-Side Gondola,
SSm 36802
- 44630 ÖBB Boxcar
- 45620 ÖBB Flatcar, SSm 36812
- 65000 European Steam Sound Unit
- 65011 Sound Unit Power Storage
For information on the complete LGB
program, see the LGB catalog.
OPERATION
Operating Modes
This model has a four-way power
control switch mounted inside the
cab (Fig. 1, 2):
Position 0: All power off
Position 1: Power to lights and
smoke generator
Position 2: Power to lights, smoke
generator and motor
Position 3: same as Position 2
(factory pre-set)
Attention: Do not connect this model
to other loco models with different
starting characteristics. This can
damage the internal gearing.
Multi-Train System
The model is equipped with a factory-installed onboard decoder for the
LGB Multi-Train System. It can be
used without modifications on analog or digital layouts. For operation
with the Multi-Train System, the
model is programmed to loco
address 03. For information on programming the loco address, see the
instructions for various MTS components.
When operating with the Multi-Train
System, you can remotely control the
GB
USA
Page 6
loco’s functions. Press the lighting
button (“9” with remotes) to turn the
loco lights on or off. Press the function button 7 to turn the smoke generator off or on.
When operating with the Multi-Train
System, the loco features a “BackEMF” function. This keeps the motor
speed constant (and under normal
conditions the loco speed), even
when the load of the loco changes,
for example, in curves or on grades.
This feature does not work at top
speed, because additional voltage
must be available to overcome any
added load.
If desired, numerous functions of the
onboard decoder, such as acceleration, braking, direction of travel and
many others, can be programmed
using a PC and the 55045 MTS PC
Decoder Programming Module (see
Instructions for advanced users).
These functions also can be programmed from the 55015 Universal
Remote.
Lighting
This model features directional lighting. The model has a "flat" multi-purpose socket, with a removable cover,
on the rear of the loco (Fig. 3). This
socket can be used to provide track
power to cars with lighting or sound
electronics.
To remove the cover of the socket,
pull it straight out. If the cover is
tight, gently use a small straight
screwdriver to pry it out. (Do not pull
out the rectangular outer housing.)
Smoke Generator
This model is equipped with a smoke
generator. A small supply of LGB
Smoke and Cleaning Fluid is included
with this model. For best operation,
fill the generator halfway with fluid. If
the generator is overfilled, it will not
convert the fluid into smoke.
Attention! Only use LGB Smoke and
Cleaning Fluid (50010). Other fluids
may damage your locomotive.
Attention! Never touch the heating
element in the center of the smoke
generator. It is hot and fragile.
Hint: The smoke generator can be
run "dry" without smoke fluid.
Power Supply
Attention! For safety and reliability,
operate this model with LGB power
supplies (transformers, power packs
and controls) only. The use of nonLGB power supplies will void your
warranty.
Use this model with LGB power supplies with an output of at least 1
amp. For more information on LGB
power supplies for indoor, outdoor
and multi-train operation, see the
LGB catalog.
Attention! After extended operation,
this model may leave carbon dust or
other debris around the track. This
dust and debris can stain carpet and
other materials. Consider this when
setting up your layout. Ernst Paul
Lehmann Patentwerk and LGB of
America are not liable for any damages.
SERVICE
Do-It-Yourself Service Levels
Level - Beginner
Level - Intermediate
Level - Advanced
Attention! Improper service will void
your warranty. For quality service,
contact your authorized retailer or an
LGB factory service station (see
Authorized Service).
Hint: Additional expert instructions
for many LGB products are available
at www.lgb.com.
Lubrication
The axle bearings and the side rod
ends should be lubricated occasionally with a small amount of LGB
Maintenance Oil (50019).
Cleaning
This model can be cleaned externally
using a mild detergent and gentle
stream of water. Do not immerse this
model.
Replacing the light bulbs
Front/rear lanterns: Remove the ring
around the lantern lens. Carefully pry
the lens away from the lantern. Using
tweezers, remove and replace the
bulb. Reassemble.
Cab light: Using tweezers, remove
and replace the bulb.
Replacing the smoke generator
- Pull the safety cover out of the
smoke stack (Fig. 4).
- Use pliers or tweezers to pull the
old smoke generator out of the
stack (Fig. 5).
- Cut the wires to the old generator
and attach them to the replacement
generator (Fig. 6).
- Insulate the connections and push
the replacement generator into the
stack.
- Reassemble.
Maintenance parts
50010 Smoke and Cleaning Fluid
50019 Maintenance Oil
51020 Gear Lubricant
62201 Standard Motor with Short
Shaft
63120 Brushes, Assembled,
14mm and 16mm, 8pieces
(2 sets required)
63218 Standard Pick-Up Shoes,
2 pieces
65853 Smoke Generator, 5V
68511 Plug-In Bulb, Clear, 5V,
10 pieces
69104 Traction Tire, 37.5mm,
10 pieces
INSTRUCTIONS FOR ADVANCED
USERS
MTS Onboard Decoder
Programming functions
You can program numerous functions of the onboard decoder to suit
your requirements. If you want to do
this, program the “function values”
in “registers” (CVs) using a PC and
the 55045 MTS PC Decoder
Programming Module. You can also
program the function values using a
55015 Universal Remote.
Hints:
- For normal operation, it is not necessary to change the function values.
- If programming results in unsatisfactory operation, you can reprogram the factory pre-set values of
most important CVs: Program register CV55 to function value 55.
This also reprograms the loco
address to the factory pre-set
value.
To reprogram the factory pre-set
function values with the 55015 (displays shows “P --”) input 6, 5, and 5
and press the right arrow button. The
display shows “P --” again: Input 5,
5, and 5 and press the right arrow
button again.
1312
Page 7
You can program the following registers:
Register Function Available Factory
values pre-set
CV1 Loco address (00-22) [3]
CV2 Starting voltage (0-255) [5]
voltage for speed setting 1 - if loco starts only at a higher
speed setting, increase value.
CV3 Acceleration (1 = fast, 255 = slow) (1-255) [3]
CV4 Braking (1 = fast, 255 = slow) (1-255) [3]
Hint: When programming with the 55015 Universal Remote, the following CVs are
programmed by input of the number of the desired CV in CV6 and then input of the desired
function value in CV5 (see example below).
CV5 Max. voltage (1-255) [255]
Voltage for highest speed step - if a lower top speed is
desired, ›decrease value.
CV5 after input of CV6
function value for CV to be programmed
CV6 CV to be programmed
CV29 NMRA configuration [4]
Bit programming
Bit 1: direction, 0 = normal, 1 = reversed [0]
Bit 2: speed steps, 0 = 14 (LGB), 2 = 28 [0]
Bit 3: analog operation, 0 = not possible, 4 = possible [4]
Bit 4: not used [0]
Bit 5: speed steps, 0 = factory-programmed,
16 = user-programmed [0]
Bit 6: address area, 0 = 0-127 (LGB), 32 = 128-10039 [0]
To program, add the values for the individual Bits and
program the resulting function value.
Hint: To program a loco to reversed direction of travel
(for example, F7 A-B-A combination), program function value 5.
Attention! Loco addresses 128-10039 and 28 speed steps
cannot be used with LGB MTS).
CV49 Voltage for function terminal F1 (depends on loco model, (1-32)
do not change, as functions can be affected or destroyed)
CV50 Voltage for lighting terminals (see CV49) (1-32)
CV51 Command for function terminal F1 [1]
0 = lighting button 9
1 = button 1 (buttons 2-8 not used)
9 = button 1 (buttons 2-8 used as well)
10 = button 2
11 = button 3
12 = button 4
13 = button 5
14 = button 6
15 = button 7
16 = button 8
64 = lighting button 9 (on only when loco is reversing)
65 = button 1 (on only when loco is reversing)
128 = lighting button 9 (on only when loco is moving forward)
129 = button 1 (on only when loco is moving forward)
(depends on loco model, do not change, as functions
can be affected or destroyed)
1514
CV52 Command for front lighting terminal (see CV51) [128]
CV53 Command for rear lighting terminal (see CV51) [64]
CV54 LGB configuration
Bit programming
Bit 1: hand-off function, 0 = off, 1 = on [0]
Bit 2: MTS Back-EMF, 0 = off, 2 = on [2]
Bit 3: analog Back-EMF, 0 = off, 4 = on [4]
Bit 4: not used [0]
Bit 5: 0 = F1 constant, 16 = F1 flashing
Bit 6: 0 = F2 constant, 32 = F2 flashing
Bit 7: sound function (0 or 64)
Bit 8: sound function (0 or 128)
To program, add the values for the individual Bits and
program the resulting function value. The values for
Bits 5-8 vary between locos. The values for your loco
can be read using the 55045 MTS PC Decoder Programming
Module.
Hand-off function on: When operating with 55015, you can
adjust direction and speed for two seconds after selecting a
moving loco without causing the loco to stop.
CV55 Reset factory pre-set values for CVs
Program:
6-55->
5-55->
CV56 Voltage for function terminal F2 (1-32)
(depends on loco model, do not change, as functions
can be affected or destroyed)
CV57 Command for function terminal F2 (see CV51)
CV58 Pause time (analog operation) (0.5 seconds x function value) (0-255) [0]
When the polarity of the analog track voltage is reversed,
the loco waits for the programmed time period, then
accelerates in the new direction
CV60 Back-EMF: Max. adjustment factor (1-255) [10]
Specifies the max. increase or decrease of voltage applied
during each time interval (programmed in CV61)
1 = small steps, 255 = large steps
The factory pre-set values of CV60 and CV61 are optimized
for LGB motors.
CV61 Back-EMF: Adjustment frequency (0-255) [5]
Specifies how often per second the motor voltage is adjusted accordingly, the loco will react to curves and grades
immediately or with a short delay
0 = immediate adjustment, 255 = maximum delay
CV62 Back-EMF: Max. Adjustment (0-255) [255]
Limits the total adjustment in motor voltage. If there is a very
large load on the motor, the adjustment will not exceed this
value - for more realistic operations, so that locos will slow a
bit on grades.
0 = no adjustment, 255 = maximum adjustment
CV67 Speed steps programmed by user (see CV29): (0-255)
to 28 speed steps are programmed in CV67 to CV94.
CV94 With LGB MTS, every second value is skipped (14 speed steps).
Factory pre-set speed steps:
7, 9, 11, 13, 16, 20, 24, 28, 32, 36, 42, 48, 54, 60, 68, 76, 84,
92, 102, 112, 124, 136, 152, 168, 188, 208, 230, 255
Pre-set values for user-programmable speed steps:
Page 8
1716
8, 16, 24, 32, 40, 48, 56, 64, 72, 80, 88, 96, 104, 112, 120, 128,
136, 144, 152, 160, 168, 176, 184, 192, 208, 224, 240, 255
Hint: The speed steps are factory pre-set and programming
is not necessary. We recommend the 55045 MTS PC Decoder
Programming Module for programming.
Example for Bit programming: a loco shall run in reverse
direction with user-programmed speed steps, analog operation
shall be possible:
Bit 1 = 1, Bit 2 = 0, Bit 3 = 4, Bit 4 = 0, Bit 5 = 16,
Bit 6 = 0. 1+4+16=21.
Thus, program CV 29 to function value 21.
General programming procedure
with 55015 Universal Remote:
- Registers CV1 through CV4 can be
programmed directly by programming the desired function value in
the register.
- To program higher CVs:
- In register CV6, input the number
of the register you want to
program.
- Then input the desired function
value in register CV5.
Example:
Set hand-over function to ON (program register CV54 to function value
3).
To program:
- Display shows “P --”
- Select register CV6 (press 6).
- Input 54 (register you want to
program).
- Execute programming (press right
arrow button).
- Display shows “P --”
- Select register CV5 (press 5).
- Input 3 (selected function value)
- Execute programming (press right
arrow button).
When programming with the 55045,
all function values are programmed
directly.
AUTHORIZED SERVICE
Improper service will void your warranty. For quality service, contact
your authorized retailer or one of the
following LGB factory service stations:
Ernst Paul Lehmann Patentwerk
Reparatur-Abteilung
Saganer Strasse 1-5
D-90475 Nürnberg
GERMANY
Telephone: (0911) 83707 0
Fax: (0911) 83707 70
LGB of America
Repair Department
6444 Nancy Ridge Drive
San Diego, CA 92121
USA
Telephone: (858) 795-0700
Fax: (858) 795-0780
You are responsible for any shipping
costs, insurance and customs fees.
Hint: Information on LGB products
and LGB representatives around the
world is available online at
www.lgb.com
CAUTION! This model is not for children under 8 years of age. This
model has small parts, sharp parts
and moving parts. The locomotive
drive rods can pinch and bind. Save
the supplied packaging and instructions.
Products, specifications and availability dates are subject to change
without notice. Some products are
not available in all markets and at all
retailers. Some products shown are
pre-production prototypes. LGB,
LGB of America, LEHMANN and the
LGB TOYTRAIN logotype are registered trademarks of Ernst Paul
Lehmann Patentwerk, Germany.
Other trademarks are the property of
their owners. © 2003 Ernst Paul
Lehmann Patentwerk.
Page 9
1918
20721
Locomotive à vapeur 298.56
de l’ÖBB
LE PROTOTYPE
Les locomotives à vapeur de la série
«U» sont parmi les plus connues en
Autriche. Soixante-dix exemplaires
de ces machines fiables de type 0-62 sortirent des ateliers de Krauss &
Co Locomotive Works à partir de
1889. Grâce à une charge par essieu
légère et une vitesse maximale suffisante comprise entre 35 et 45 km/h
(22 à 28 mph), les locomotives de la
série «U» ont été utilisées sur pratiquement toutes les lignes d’écartement 2,5 pieds en Autriche.
Aussi incroyable que cela puisse
paraître, la numéro 298-56 de la
série «U», construite en 1900, continue de rouler de nos jours sur le
Taurachbahn, une ligne-musée
exploitée par le groupe de conservation des voies étroites «Club 760»
d’Autriche.
LE MODÈLE RÉDUIT
Cette fidèle reproduction présente les
caractéristiques suivantes :
- construction résistant aux intempéries
- décodeur embarqué de série pour
utilisation sur réseaux analogiques
et réseaux gérés par le système
multitrain
- portes de cabine ouvrantes
- porte de boîte à fumée ouvrante
- sélecteur d’alimentation à quatre
positions
- boîte de vitesses cuirassée avec
moteur Bühler à sept pôles
- six roues motrices
- un pneu de traction
- huit capteurs de courant
- un circuit de stabilisation de tension
- un générateur de fumée
- des feux qui s’allument automatiquement suivant le sens de la marche
- une douille à usages multiples avec
disjoncteur
- longueur : 240 mm (9,4 po)
- poids : 2500 g (5,5 lb)
LE PROGRAMME
Nous recommandons d’utiliser les
modèles réduits et accessoires suivants avec ce modèle :
34620 Voiture B4ip-s 3045 de l’ÖBB
38078 Voiture de l’ÖBB
43620 Wagon découvert à bords bas
SSm 36802 de l’ÖBB
44630 Wagon couvert de l’ÖBB
45620 Wagon plat Ssm 36812 de
l’ÖBB
65000 Générateur de bruit de loco-
motive à vapeur – Europe
65011 Alimentation générateur d’ef-
fets sonores
Se reporter au catalogue général LGB
pour des renseignements sur le programme LGB complet.
Modes opératoires
Ce modèle est équipé d’un sélecteur
d’alimentation à quatre positions
situé à l’intérieur de la cabine (figures 1, 2)
Position 0 : Alimentation coupée
Position 1 : Alimentation de l’éclaira-
ge et du générateur de
fumée
Position 2 : Alimentation de
l’éclairage, du générateur de fumée et du
moteur
Position 3 : Identique à la position
2 (position d’origine
usine)
Attention : Pour éviter d’endommager le train d’engrenages, ne pas
accoupler ce modèle réduit à d’autres modèles de locomotive ayant des
caractéristiques de démarrage différentes.
Système multitrain
Ce modèle est équipé d’un décodeur
embarqué de série pour le système
multitrain LGB. Il peut être utilisé
sans modification sur les réseaux
analogiques ou numériques. Pour
utilisation avec le système multitrain,
le modèle réduit est programmé à
l’adresse de locomotive 03. Pour des
renseignements sur la façon de programmer l’adresse de locomotive,
consulter les fiches d’instructions
des divers éléments du système multitrain.
Les fonctions de la locomotive peuvent être télécommandées lorsque
cette dernière est utilisée avec le système multitrain. Appuyer sur le bouton d’allumage («9» sur les télécommandes) pour allumer et éteindre l’éclairage. Appuyer sur le bouton de
fonction 7 pour activer et désactiver
le générateur de fumée.
La locomotive possède une fonction
de force contre-électromotrice
(FCEM) lorsqu’elle est utilisée avec le
système multitrain. Cette fonction
permet de conserver constante la
vitesse du moteur (ainsi que la vitesse de la locomotive en conditions
normales), même lorsque la charge
de la locomotive change, comme par
exemple en virage ou sur une pente.
Cette caractéristique ne fonctionne
pas à la vitesse maximale, car une
tension plus forte est nécessaire
pour tenir compte de toute charge
supplémentaire.
De nombreuses fonctions du décodeur embarqué peuvent être programmées à la demande, comme par
exemple l’accélération, le freinage, le
sens de la marche, etc, au moyen
d’un OP et du module de programmation de décodeur pour OP SMT
55045 (se reporter à «Instructions
pour experts»). Ces fonctions peuvent également être programmées à
partir de la télécommande universelle 55015.
Éclairage
Ce modèle est équipé d’un éclairage
qui s’allume automatiquement suivant le sens de la marche. Il possède une douille à usages multiples
«plate» avec couvercle amovible
située à l’arrière de la locomotive
(figure 3) Cette douille peut être utilisée pour fournir l’alimentation électrique de la voie aux voitures LGB
munies d’une électronique d’éclairage ou de son.
Pour enlever le couvercle de la
douille, tirez simplement dessus. S'il
ne sort pas, utilisez un petit tournevis
droit pour le plier légèrement. (Ne
sortez pas le logement extérieur rectangulaire).
Générateur de fumée
Ce modèle est équipé d’un générateur de fumée. Une petite quantité de
liquide fumigène dégraissant LGB est
fournie avec le modèle réduit. Pour
obtenir de meilleurs résultats, remplir à moitié le générateur de produit,
s’il est trop plein, le générateur ne
pourra transformer le liquide en
fumée.
Attention ! N’utiliser que du liquide
fumigène dégraissant LGB (50010).
D’autres produits risquent d’endommager la locomotive.
Attention ! Ne jamais toucher l’élément chauffant situé à la partie centrale du générateur de fumée car il
est chaud et fragile.
F
Page 10
2120
Conseil : Le générateur de fumée
peut fonctionner «à sec» sans liquide.
Blocs d’alimentation
Attention ! Pour des raisons de
sécurité et de fiabilité, n'utiliser que
les blocs d’alimentation LGB (transformateurs, groupes d’alimentation
et commandes) pour faire fonctionner ce modèle réduit. L’utilisation de
blocs d’alimentation autres que les
blocs d’alimentation LGB rendra la
garantie nulle et non avenue.
Pour ce modèle, utiliser un bloc d’alimentation LGB de sortie au moins
égale à 1 A. Se reporter au catalogue général LGB pour des renseignements complémentaires au sujet des
blocs d’alimentation LGB pour utilisation à l’intérieur, à l’extérieur et
pour le système multitrain.
Attention ! Après un certain temps,
ce modèle réduit peut laisser des traces de carbone ou d’autres débris
autour des voies. Cette poussière et
ces débris peuvent tacher les tapis et
autres matériaux. Pensez-y lors de la
création de votre réseau. Ernst Paul
Lehmann Patentwerk et LGB of
America ne sauraient être tenus pour
responsables pour quelque dommage que ce soit.
ENTRETIEN
Entretien par l’acheteur
Niveau – Débutant
Niveau – Intermédiaire
Niveau – Expert
Attention ! Un entretien inadéquat
rendra la garantie nulle. Veuillez entrer en contact avec votre revendeur
ou avec un Centre d’entretien LGB
(voir Centres d’entretien autorisés).
Conseil : Des instructions supplémentaires d’expert pour beaucoup de
produits LGB sont disponibles en
ligne à www.lgb.com
Lubrification
Les roulements des essieux et les
articulations des bielles d'accouplement doivent être lubrifiés de temps
à autre avec une goutte d’huile de
nettoyage LGB (50019).
Nettoyage
Nettoyer l’extérieur du modèle réduit
avec de l’eau sous faible pression et
un détersif léger. Ne pas immerger le
modèle réduit dans l’eau.
Remplacement des ampoules
Feux avant/arrière : Déposer l’an-
neau de la lentille de la lanterne.
Sortir avec précaution la lentille de la
lanterne. À l’aide de pincettes, enlever et remplacer l’ampoule. Remonter
le tout.
Éclairage de la cabine : Enlever et
remplacer l’ampoule en utilisant des
pincettes
Remplacement du générateur de
fumée
- Enlever le couvercle de sécurité de
la cheminée (figure 4).
- Utiliser des pinces ou des pincettes
pour extraire le vieux générateur de
fumée de la cheminée (figure 5).
- Couper les fils du vieux générateur
de fumée et les raccorder au nouveau générateur (figure 6).
- Isoler les connexions électriques et
enfoncer le nouveau générateur de
fumée dans la cheminée.
- Remonter le tout.
Pièces de rechange et produits
d’entretien
50010 Liquide fumigène dégrais-
sant
50019 Huile de nettoyage
51020 Pâte lubrifiante
62201 Moteur universel avec arbre
court
63120 Balais montés, 14 mm,
16 mm, 8 unités (2 paquets)
63218 Patins capteurs standard,
2 unités
65853 Générateur de fumée, 5 V
68511 Ampoules enfichables,
claires, 5 V, 10 unités
69104 Pneu de traction, 37,5 mm,
10 unités
INSTRUCTIONS POUR EXPERTS
Décodeur embarqué SMT
Programmation des fonctions
Vous pouvez programmer de nombreuses fonctions du décodeur
embarqué à la demande. Pour ce
faire, programmer les «valeurs de
fonction» dans les «registres» (CV)
au moyen d’un OP et du module de
programmation de décodeur pour
OP SMT 55045. Vous pouvez également programmer les valeurs de
fonction au moyen de la télécommande universelle 55015.
Conseils :
- Il est inutile de changer les valeurs
de fonction en utilisation normale.
- Si la programmation ne donne pas
de résultats satisfaisants, vous
pouvez reprogrammer les valeurs
attribuées par l’usine aux principaux CV.
Programmer le registre CV55 à la
valeur de fonction 55. Cette opération reprogramme l’adresse de locomotive à la valeur attribuée par l’usine.
Pour reprogrammer les valeurs de
fonction attribuées par l’usine au
moyen de la télécommande universelle 55015 (l’afficheur indique «P_
_»), entrer 6,5 et 5 et appuyer sur le
bouton flèche à droite. L’afficheur
indique de nouveau «P_ _» : Entrer
5,5 et 5 et appuyer de nouveau sur le
bouton flèche à droite.
Page 11
locomotive se déplace en marche arrière)
65 = bouton 1 (en service uniquement lorsque la locomotive
se déplace en marche arrière)
128 = bouton d’éclairage 9 (en service uniquement lorsque la
locomotive se déplace en marche avant)
129 = bouton 1 (en service uniquement lorsque la locomotive
se déplace en marche avant)
(dépend du modèle de locomotive, ne pas modifier car les
fonctions peuvent être affectées, voire rendues inopérantes) [1]
CV52 Commande pour la borne d’éclairage avant (voir CV 51) [128]
CV53 Commande pour la borne d’éclairage arrière (voir CV51) [64]
CV54 Configuration LGB
Programmation au niveau du bit
Bit 1 : fonction transfert de contrôle,
0 = hors service, 1 = en service [0]
Bit 2 : fonction FCEM du SMT
0 = hors service, 2 = en service [2]
Bit 3 : fonction FCEM analogique
0 = hors service, 4 = en service [4]
Bit 4 : non utilisé [0]
Bit 5 : 0 = F1 continu, 16 = F1 clignotant
Bit 6 : 0 = F2 continu, 32 = F2 clignotant
Bit 7 : fonction effets sonores (0 ou 64)
Bit 8 : fonction effets sonores (0 ou 128)
Pour programmer, ajouter les valeurs pour les bits individuels
et programmer la valeur de fonction résultante.
Les valeurs pour les bits 5 à 8 varient suivant les locomotives.
Les valeurs correspondant à vos locomotives peuvent être
lues en utilisant le module de programmation de décodeur
SMT pour OP 55045.
Fonction transfert de contrôle en service :
Lorsque vous utilisez la télécommande universelle 55015,
vous pouvez changer le sens de la marche et la vitesse
pendant deux secondes après sélection d’une locomotive en
mouvement sans arrêter la locomotive.
CV55 Réinitialisation des registres aux valeurs attribuées par l’usine
Programmer :
6 – 55 - >
5 – 55 - >
CV56 Tension pour la borne de fonction F2 (dépend du modèle de
locomotive, ne pas modifier car les fonctions peuvent être
affectées, voire rendues totalement inopérantes) (1-32)
CV57 Commande pour la borne de fonction F2 (voir CV51)
CV58 Temps d’arrêt (fonctionnement analogique)
(0,5 s x valeur de la fonction)
Lorsque la polarité de la tension analogique de la voie est
inversée, la locomotive s’arrête pendant le temps d’arrêt
programmé, puis accélère suivant le nouveau sens de marche (0-255) [0]
CV60 FCEM : Facteur de compensation de maxima
(0 : petit, 255 grand)
Spécifie l’augmentation maximale ou la diminution maximale
de la tension appliquée pendant chaque intervalle de temps
(programmée dans CV61).
Attention ! Les valeurs de CV60 et CV61 attribuées par l’usine
sont optimisées pour les moteurs LGB. (1...255) [10]
2322
Vous pouvez programmer les registres suivants :
Registre Fonction Valeurs Valeur
disponibles usine
CV1 Adresse de la locomotive (00...22) [3]
CV2 Tension au démarrage
Tension pour réglage de vitesse 1 – Si la loco démarre à un (0...255) [5]
réglage de vitesse plus élevé, augmenter la valeur.
CV3 Accélération (1 = rapide, 255 = lente) (1...255) [3]
CV4 Freinage (1 = rapide, 255 = lent) (1...255) [3]
Conseil : Lorsque la programmation se fait à partir de la télécommande universelle 55015,
la programmation des registres suivants se fait en entrant le numéro du registre choisi
dans CV6 et en entrant la valeur de fonction choisie dans CV5 (voir exemple ci-dessous).
CV5 Tension maximale
Tension pour réglage de vitesse le plus haut. Diminuer la (1...255) [255]
valeur si vitesse maximale plus lente désirée.
CV5 Après entrée dans CV6
Valeur de fonction pour registre à programmer.
CV6 Registre à programmer
CV29 Configuration NMRA [4]
Programmation au niveau du bit
Bit 1 : sens de la marche,
0 = marche avant, 1 = marche arrière [0]
Bit 2 : réglages de vitesse,
0 = 14 (LGB), 2 = 28 [0]
Bit 3 : fonctionnement analogique,
0 = impossible, 4 = possible [4]
Bit 4 : non utilisé [0]
Bit 5 : réglages de vitesse, 0 = programmés en usine,
16 = programmation par l’utilisateur [0]
Bit 6 : bloc d’adresses, 0 = 0 – 127 (LGB), 32 = 128 – 10039[0]
Pour programmer, ajouter les valeurs pour les bits individuels
et programmer la valeur de fonction résultante.
Conseil : Pour programmer l’inversion du sens de la marche
d’une locomotive (par exemple, configuration F7 A-B-A),
programmer la valeur de fonction 5
Attention ! les adresses de locomotive 128-10039 et les 28
réglages de vitesses ne peuvent être utilisés avec le SMT de LGB.
CV49 Tension pour la borne de fonction F1 (dépend du modèle (1-32)
de locomotive, ne pas modifier car les fonctions peuvent
être affectées, voire rendues totalement inopérantes)
CV50 Tension pour les bornes d’éclairage (voir CV49) (1-32)
CV51 Commande pour la borne de fonction F1
0 = bouton d’éclairage 9
1 = bouton 1 (boutons 2-8 non utilisés)
9 = bouton 1 (boutons 2-8 également utilisés)
10 = bouton 2
11 = bouton 3
12 = bouton 4
13 = bouton 5
14 = bouton 6
15 = bouton 7
16 = bouton 8
64 = bouton d’éclairage 9 (en service uniquement lorsque la
Page 12
2524
CV61 FCEM : Fréquence de réglage (0 : souvent, 255 : rarement) (0...255) [5]
Spécifie le nombre de réglages par seconde de la tension du
moteur, en conséquence, la locomotive réagit dans les
virages ou sur une pente, immédiatement ou dans un délai
très court.
CV62 FCEM : Réglage maximal de tension (0...255) [255]
(0 : pas de réglage, 255 : réglage maxi)
Limite la plage de réglage de la tension du moteur.
Le réglage ne dépassera pas cette valeur en cas de charge
très importante sur le moteur – pour un fonctionnement plus
réaliste, la locomotive ralentira un peu sur une pente.
CV67 Réglages de vitesse programmés par l’utilisateur (0...255)
à (se reporter à CV29) :
CV94 28 réglages de vitesse sont programmés dans les registres
CV67 à CV94. Avec le SMT LGB, une valeur sur deux n’est
pas utilisée (14 réglages de vitesse)
Réglages de vitesse attribués par l’usine :
7, 9, 11, 13, 16, 20, 24, 28, 32, 36, 42, 48, 54, 60, 68, 76, 84,
92, 102, 112, 124, 136, 152, 168, 188, 208, 230, 255
Valeurs disponibles pour la programmation par l’utilisateur :
8, 16, 24, 32, 40, 48, 56, 64, 72, 80, 88, 96, 104, 112, 120,
128, 136, 144, 152, 160, 168, 176, 184, 192, 208, 224, 240, 255.
Conseil : Les réglages de vitesse sont faits en usine et
aucune programmation n’est nécessaire. Pour programmer
les réglages de vitesse, utiliser le module de
programmation de décodeur pour OP SMT 55045.
Exemple de programmation au niveau du bit :
une loco doit se déplacer en marche arrière, les réglages de
vitesse sont programmés par l’utilisateur et la locomotive
doit pouvoir être utilisée sur un réseau analogique :
Bit 1 = 1, Bit 2 = 0, Bit 3 = 4, Bit 4 = 0,
Bit 5 = 16, Bit 6 = 0, 1 + 4 + 16 = 21.
Programmer le registre CV 29 à la valeur de fonction 21.
Procédure générale de programmation à partir de la télécommande universelle 55015 :
- La programmation des registres
CV1 à CV4 peut se faire directement, il suffit de programmer la
valeur de la fonction dans le registre.
- Pour programmer des registres de
rang supérieur :
- Entrer le numéro du registre à programmer dans le registre CV6.
- Entrer ensuite la valeur de fonction
choisie dans le registre CV5.
Exemple :
Mettre la fonction de transfert de
contrôle en service (programmer la
valeur de fonction 3 dans le registre
CV54). Pour ce faire :
- L’afficheur indique «P _ _»
- Sélectionner le registre CV6
(appuyer sur «6»)
- Entrer 54 (numéro du registre à
programmer)
- Exécuter la programmation
(appuyer sur le bouton flèche à
droite)
- L’afficheur indique «P _ _»
- Sélectionner le registre CV5
(appuyer sur «5»)
- Entrer 3 (valeur de fonction choisie)
- Exécuter la programmation
(appuyer sur le bouton flèche à
droite)
Toutes les valeurs de fonction sont
programmées directement lorsque
vous utilisez le module de programmation de décodeur pour OP SMT
55045.
CENTRES D’ENTRETIEN
AUTORISÉS
Un entretien inadéquat rendra la
garantie nulle et non avenue. Veuillez
entrer en contact avec votre revendeur ou avec l’un des centres d’entretien ci-dessous :
Ernst Paul Lehmann Patentwerk
Reparatur – Abteilung
Saganer Strasse 1-5
D-90475 Nürnberg
ALLEMAGNE
Téléphone (0911) 83707 0
Fax : (0911) 83707 70
LGB of America
Service des réparations
6444 Nancy Ridge Drive
San Diego CA 92121
États-Unis
Téléphone (858) 795-0700
Fax : (858) 795-0780
L’expéditeur est responsable des
frais d’expédition, de l’assurance et
des frais de douane.
Conseil : Pour des renseignements
au sujet des produits et des représentants LGB dans le monde, consultez le site web à www.lgb.com.
ATTENTION ! Ce modèle réduit n’est
pas pour les enfants en-dessous de 8
ans. Il comporte des petites pièces,
des parties pointues et des pièces
mobiles. Les bielles d’entraînement
de la locomotive peuvent pincer et
coincer. Conserver l’emballage et les
instructions.
Les produits, spécifications et dates
de disponibilité sont sujettes à modification sans préavis. Certains produits peuvent ne pas être disponibles
sur certains marchés et chez tous les
détaillants. Certains produits illustrés
sont des prototypes de pré-série.
LGB, LGB of America, LEHMANN et le
logo LGB TOYTRAIN sont des marques
déposées de Ernst Paul Lehmann
Patentwerk, Allemagne. Les autres
marques de commerce sont la propriété de leurs détenteurs respectifs.
© 2003 Ernst Paul Lehmann
Patentwerk.
