АЯ46
СТИРАЛЬНАЯ МАШИНА
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
Оставьте его для получения в дальнейшем справочной информации.
Когда вы обращаетесь к своему дилеру за предоставлением услуг по
техобслуживанию и ремонту, сообщайте ему данные, указанные в
Эта стиральная машина разработана и изготовлена только для
МОДЕЛЬ: WP-610NP/WP-620NP
Просим внимательно прочитать это руководство,
прежде чем пользоваться вашей стиральной машиной.
in
Запишите
номер модели и серийный номер машины.
табличке, расположенной на задней крышке.
бытового применения.
Internet Address : http://www.lg.ru
Warranty card Text & Tel no. (095)742-77-77
СОДЕРЖАНИЕ
2
МЕРЫ БЕЗОПАСНОСТИ…………………………………………..3-4
ОБОЗНАЧЕНИЕ ДЕТАЛЕЙ………………………………………..4-5
УСТАНОВКА………………………………………………………….6-7
ПОДГОТОВКА К СТИРКЕ…………………………………………8
СТИРКА……………………………………………………………….9
ПОЛОСКАНИЕ………………………………………………………10-11
ПРОКРУЧИВАНИЕ ЦЕНТРИФУГОЙ.…………………………..11
ДЕЙСТВИЯ ПО ЗАВЕРШЕНИИ СТИРКИ………………………12
СПРАВОЧНЫЕ ДАННЫЕ………………………………………….12
УХОД И ТЕХОБСЛУЖИВАНИЕ………………………………….13-14
РУКОВОДСТВО ПО ВЫЯВЛЕНИЮ НЕИСПРАВНОСТЕЙ….14
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ…………………………...15
МЕРЫ БЕЗОПАСНОСТИ
3
• Производитель не несёт ответственности за повреждения,
произошедшие по вине
несоблюдения настоящего руководства по эксплуатации.
пользователя в результате
ВНИМАНИЕ
Во время работы
•Не помещать руки внутрь корзины
сушилки с центрифугой, во время
работы машины. (Не позволяйте детям
забираться на машину или вовнутрь
бака для стирки. Это может стать
причиной травмы).
Зона расположения кнопочных
выключателей
•Не допускать попадание воды на
расположения кнопочных
зону
выключателей. Это может стать
причиной поражения
электрическим
током или вызвать пожар.
Летучие вещества
•Нельзя использовать летучие вещества,
такие как бензин, бензол,
жидкости против
насекомых. Не оставлять внутри стирального
бака сильных щелочных веществ, таких как
отбеливатели.
может вызвать повреждение
Это
пластиковой поверхности и
резиновых
деталей.
Электрическая розетка
•Не допускать, чтобы несколько
электрических приборов были
подключены в одну электрическую
розетку. Это может стать причиной
пожара.
Шнур питания
•Если провод электропитания
то во избежание опасности
заменить только
или представитель его
или лицо, имеющее
квалификацию.
производитель
подобную
повреждён,
его должен
сервисной службы
Место установки
•Место установки не должн быть подвержено
воздействию снега, дождя и повышенной
влажности.
Это может стать причиной
поражения электрическим
током
о
Мотор центрифуги
•После продолжительного 3-х кратного
использования программы вращения
центрифуги, рекомендуется не
пользоваться центрифугой более 1
часа. Иначе мотор центрифуги может
выйти из строя или загореться.
Источники тепла
Не допускать нахождение вблизи стиральной
машины
электронагревательных приборов,
зажженных свечей или сигарет и т.д. Это может
причиной возгорания или деформации
стать
пластиковых
частей.
Твёрдые предметы
•Во избежание повреждения
стирального бака, прежде чем
приступить к стирке следует
вытаскивать из одежды,
предназначенной для стирки, булавки,
пряжки и съёмные твёрдые предметы.
4
WASH
Spin TimerDrain SelectorWash Program
Water Selector
Wash Timer
Off
Wash Rinse Drain
2 3 4 5
6
1
0
3
5
1
4
2
Off
0
9
15
3
12
6
NormalGentle Strong Off
ВНИМАНИЕ
Горячая вода
•Не используйте воду с температурой
выше 50 C. Это может
деформировать
пластмассовые детали или вызвать
сбой в нормальной работе машины.
Шнур питания
•Не беритесь за шнур электропитания
влажными руками
Установка
•Необходимо устанавливать
стиральную машину на
горизонтальную опору.
Иначе при её
работе буд т шум и вибрация.
•Вытаскивайте шнур электропитания из
розетки, когда вы протираете машину
или
продолжительное время.
не пользуетесь ею
когда
е
ОБОЗНАЧЕНИЕ ДЕТАЛЕЙ
1. Отверстие для подачи воды
Подсоединить к нему подводящий шланг,
идущий из водопроводного крана для того,
чтобы вода поступала в бак стиральной машины.
2. Таймер стирки
Выбрать нужное время для стирки или
полоскания.
3. Режим стирки
Установить режим стирки в положение
“ Мягкая”, “ Нормальная”, “ Сильная”
в зависимости от типа и количества
белья.
4. Переключатель выбора режима слива
Переключить в позицию "WASH-RINSE"
стирки или полоскания, или в позицию
("РЕЖИМ СТИРКИ-ПОЛОСКАНИЯ") для
стирки или полоскания, или в позицию
"DRAIN" ("РЕЖИМ СЛИВА") для слива воды
из бака стиральной машины, или в позицию
"OFF" ("ВЫКЛЮЧИТЬ") для отключения
сливного насоса.
5. Таймер работы центрифуги
Выбрать нужное время для прокручивания
центрифугой. Максимальный предел—5
минут.
Не вращайте переключатель дальше
указанного предела.
6. Переключатель выбора режима подачи воды
Установить переключатель в положение "WASH"
("РЕЖИМ СТИРКИ") для подачи воды для стирки и
полоскания, или в положение "SPIN"
("ПРОКРУЧИВАНИЕ ЦЕНТРИФУГОЙ") для
полоскания с прокручиванием центрифуги
5
РИСУНОК:
СЛИВНОЙ ШЛАНГ
КРЫШКА СТИРАЛЬНОГО
РЫЧАГ ПЕРЕКЛЮЧАТЕЛЯ
ФИЛЬТР СЛИВНОГО
ОТДЕЛЕНИЯ
ПОДАЧИ ВОДЫ
ОТВЕРСТИЯ
Вращающийся
Фильтр -С
СТИРАЛЬНЫЙ БАК
ПУЛЬСАТОР
Принадлежности
КРЫШКА СУШИЛКИ С
ЦЕНТРИФУГОЙ
ПРЕДОХРАНИТЕЛЬНАЯ
КРЫШКА-2
КОРЗИНА СУШИЛКИ С
ЦЕНТРИФУГОЙ
ПРОВОД ЗАЗЕМЛЕНИЯ
(для моделей
двух-штыревой вилкой)
ПРЕДОХРАНИТЕЛЬНАЯ
КРЫШКА-1
с обычной
ШНУР ПИТАНИЯ
Сборочный узел сливного шлангаПредохранительная крышка
6
УСТАНОВКА
Зона установки
•Выбрать плоский и твёрдый участок пола.
•Неправильная установка может стать
причиной резкого шума и повреждения.
Подсоединение сливного шланга
•Оставить более 10-ти см. между стеной и
стиральной машиной со стороны сливного
шланга.
•
Присоединить сливной шланг к выходному
отверстию клапана слива воды,
расположенного на
задней стороне стиральной машины.
Изменение напряжения (только для машин, с двумя режимами напряжения)
Эта стиральная машина собирается для напряжения 220 В, но напряжение можно
изменить с 220 В на 110 В (или 127 В). Проверьте свой источник электропитания
измените напряжение следуя рисункам расположенным ниже.
•Подвинуть зажим к корпусу
стиральной машины, как показано на
рисунке .
7

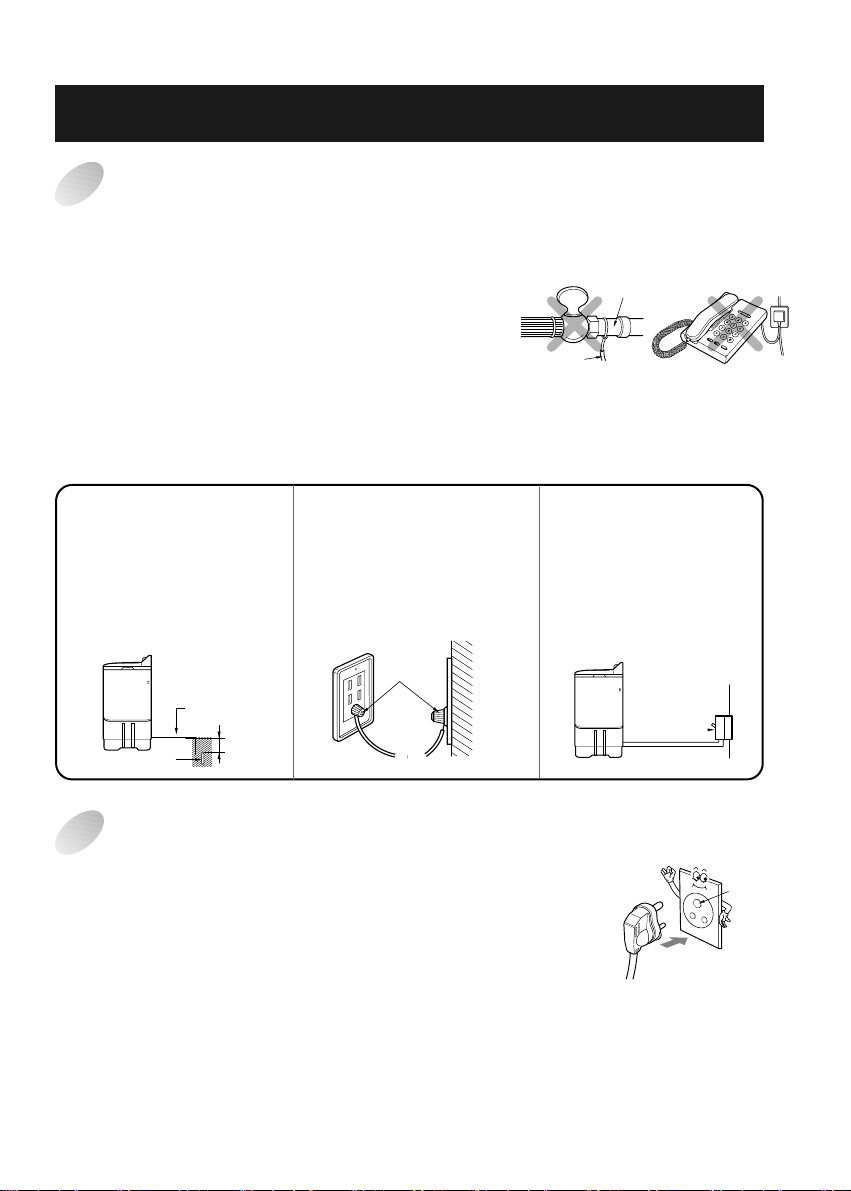

Подсоединение провода заземления
•Во избежание короткого замыкания в результате утечки электрического тока и
поражения электрическим током, необходимо устанавливать заземляющий провод.
•Он крепится с задней стороны стиральной машины. Его следует соединять с
металлической водопроводной трубой. Если водопроводная труба сделана из
пластика, то это соединение не будет иметь эффекта
заземления.
•Никогда нел зя подсоединять заземляющий провод к
газопроводу, громоотводу,
ь
телефонным кабелям,и т.д.
Earth
wire
ПРЕДУПРЕЖДЕНИЕ- СТИРАЛЬНАЯ МАШИНА С ОБЫЧНОЙ ДВУХ-
ШТЫРЕВОЙ ВИЛКОЙ ДОЛЖНА БЫТЬ ЗАЗЕМЛЕНА.
Другие способы заземления
Gas pipe
•Соединив заземляющий
провод с медной
пластиной, закопать
пластину в землю на
глубину не менее 75 см.
Earth copper plate
мокрую
Earth
wire
75cm
•Соединить
провод с
предназначенной
только для заземления
заземляющий
розеткой,
Earth
wire
•В случае, когда
машина
зону,
невозможно, следует
приобрести
цепи,
коротком замыкании
в рабочем
холостом режиме) и
устанавливается в
где заземление
размыкатель
срабатывающий при
режиме, 7.5 мА в
соединить его с
Short-circuit breaker
Подсоединение шнура питания
•Вставить шнур питания в розетку.
•Прежде чем подсоединить шнур питания, следует проверить, совпадает ли
выставленное напряжение стиральной машины с напряжением в розетке.
•Если используется розетка переменного тока с заземляющим выводом,
то заземлять
следует забывать о том,
заземления описаны выше).
•Стиральная машина должна быть размещена таким образом, чтобы был доступ к
вилке.
стиральную машину не нужно. Если же нет, то никогда не
чтобы заземлить стиральную машину (способы
стиральная
(15 мА
розеткой.
Ground terminal
(Fig )
$
123
Подготовка
8
■
•Посоединить шланг для набора
воды к заливной горловине
селектора
*Примечание: Положение ручки
водяного селектора не должно
быть
положения ( как
Рис. А) так как вода будет
одновременно заливаться в бак
для стирки
в положение ”Wash”
положение “Spin”
в режиме отжима.
около центрального
показано на
и в бак отжима.
Перед Стиркой
Изучить инструкцию
по стирке на бирке
одежды, которую
будете стирать
Удалить все
предметы
карманов
Предметы,
оставленные
в , могут
карманах
повредить одежду
стиральную
или
машину
из
одежды
♦Шланг для залива воды
Перед стиркой
отделить
замасленную
и цветную одежду
♦Подсоединить шнур
питания к
розетке питани
Меньше чем 1 м
Сливной шланг
*Поднимите вверх
сливной шланг
я
9
WASH
Water Selector
Drain Selector
Wash Rinse Drain
Wash Timer
Off
0
9
15
3
12
6
Wash Program
NormalGentle Strong
Off
СТИРКА
1
3
2
4
5
6
7
8
Drain Selector
Wash Rinse DrainOff
Установить
переключатель выбора
режима слива в позицию
"OFF" ("ВЫКЛ").
Положить в стиральный
бак требуемое
количество моющего
средства и бельё.
И добавить воды до
нужного уровня
Установить
переключатель выбора
режима подачи
в позицию
"WASH" ("СТИРКА")
в положение “ Мягкая”,
“ Нормальная”,
“ Сильная” в зависимости
от типа и
Указания в таблице 2
на странице 12
количества белья.
Открыть водопроводный
кран и наполнить водой
стиральный бак
приблизительно
наполовину от того уровня
воды, который вам нужен.
Установить нужное вам
время стирки
• Отом, как выбрать
надлежащее время
стирки, смотрите ТАБЛИЦУ
2 в главе
ДАННЫЕ на стр.12
СПРАВОЧНЫЕ
Закончив стирку, установит
переключатель выбора режима слива в
позицию "DRAIN" ("СЛИВ") и
слейте воду.
е
Использование центрифуги
•Поместить бельё в корзину сушилки
•Слегка придавить бельё вниз
с центрифугой.
•Поместить
предохранительную
крышку
горизонтально на бельё.
работы центрифуги
время
•
с помощью
работы центрифуги.
таймера
10
1
56
2
3
4
WATER SELECTOR
SPIN
WASH
WASH TIMER
ПОЛОСКАНИЕ
1
2
Drain Selector
Wash Rinse Drain
Off
Off
0
9
15
3
12
6
Spin Timer
Off
0
3
5
1
4
2
Промежуточное полоскание центрифугой
•Промежуточное полоскание центрифугой перед очередным обычным полосканием
удалит мыльную воду из белья и повысит эффективность полоскания.
После стирки
•Поместить бельё в
корзину сушилки с
центрифугой
•Поместить
предохранительную
крышку горизонтально
на бельё
Установить
переключатель выбора
режима подачи воды в
позицию "SPIN"
("ПРОКРУЧИВАНИЕ
ЦЕНТРИФУГОЙ")
Дайте воде стечь
Отключить подачу
воды,
закрыть
предохранительную
крышку-2 и крышку
сушилки с центрифугой
Установить нужное вам время
прокручивания центрифугой с помощью
таймера работы
центрифуги
После прокручивания
центрифугой.
•Поместить бельё в
стиральный бак и
прополоскать.
Режиме полоскания с экономичной подачей воды
•Этот режим позволит вам экономить воду, так как он предназначен для полоскания
после того, как в стиральный бак залито нужное количество воды.
Установить
переключатель выбора
режима слива в позицию
"WASH RINSE" ("СТИРКА
ПОЛОСКАНИЕ") и
в стиральный бак
количество
воды
Поместить бельё в стиральный бак и повторить это от 1 до 3 раз.
4
набрать
надлежащее
Установить время
полоскания с помощью
таймера стирки
Поместить бельё в
корзину сушилки с
3
центрифугой и установить
время прокручивания
центрифугой с помощью
таймера работы центрифуги
11
WATER SELECTOR
WASH
123
Safety cover
Режим полоскания с непрерывной подачей воды
Wash Rinse Drain
Off
Wash Timer
Off
0
9
15
3
12
6
литания
•Этот режим предназначен для полоскания с непрерывной подачей воды.
Установить
переключатель выбора
режима слива в позицию
"WASH RINSE" ("СТИРКА
ПОЛОСКАНИЕ")
Поместить бельё в
корзину бака для
стирки и открыть
водолроводный кран.
Установить время
полоскания с помощью
таймера стирки и не
прерывать подачу воды.
ПРОКРУЧИВАНИЕ ЦЕНТРИФУГОЙ (ОТЖИМ)
1.Поместить бельё равномерно в корзину
сушилки с центрифугой.
2.Слегка придавить бельё вниз.
3.Горизонтально накрыть бельё сверху
предохранительной крышкой.
4.Закрыть крышку сушилки с центрифугой.
5.Установить таймер работы центрифуги
в соответствии с нижеуказанной таблицей:
Руководство по выставлению времени работы центрифуги
Тип одежды (белья) Время работы центрифуги
Тонкие ткани (синтетические ткани, комбинированные
ткани)
Свитеры (синтетические ткани)
Хлопковое нижнее бельё
Простыни, полотенца
•Если корзина сушилки с центрифугой не чересчур вибрирует,
центрифуги, вновь уложить одежду ровно, а затем
Если центрифуга не останавливается в течение
•
это означает, что тормоз не работает. Немедленно
сервис центр
отбалансирована
продолжить работу центрифуги.
15 секунд после открытия крышки центрифуги,
прекратить использование машины и обратиться в
1 минута
минуты
1-3
3-5 минута
минут
5
следует остановить раб ту
о
12
2~5
5~10
10~15
-
-
H
30
40
50
0.5~2
2~3
3 ~
30
40
50
ДЕЙСТВИЯ ПО ЗАВЕРШЕНИИ СТИРКИ
1.Вытащить бельё из корзины сушилки с центрифуги и закрыть её крышкой.
2.Если в стиральном баке есть вода, то для того, чтобы её слить, следует установить
переключатель выбора режима слива в позицию "DRAIN" ("СЛИВ"), а затем
вернуть переключатель в позицию "OFF" ("ВЫКЛ").
3.Отключить шнур питания из розетки.
4.Почистить стиральную машину. (Смотрите главу
УХОД И ТЕХОБСЛУЖИВАНИЕ
5.После того, как вы попользовались стиральной машиной, убедитесь, что
переключатель выбора режима слива находится в позиции "OFF" ("ВЫКЛ").
на стр. 13-14.)
СПРАВОЧНЫЕ ДАННЫЕ
ТАБЛИЦА 1. справочные данные по весу одежды
Тип одежды
Нижняя рубашка
Носовой платок
Большое махровое
Рубашка
Носки (1 пара)
Пижама (рубашка икальсоны)
Зимняя нижняя рубашка 600г
Рабочая одежда
Кофта
ТАБЛИЦА 2. справочные данные по стирке
полотенце
Тип тканиВес одного предмета
Хлопок
Хлопок
Хлопок
Ткань с комбинированным
Ткань с комбинированным
Ткань с комбинированным
составом
Ткань с комбинированным
составом
Хлопок
Хлопок
составом
составом
150 г
50 г
300 г
2
00 г
50г
500г
800г
200г
Тип ткани Режим Время Кол-во Уровень Кол-во Кол-во
Стирки стирки белья воды воды порошка
Синтетика
Шелк
Шерсть
Трикотаж
Хлопок
Лен
Очень
Грязный
хлоок и лен
•Несоответствие количества белья, загруженного для стирки и объёма воды, может
привести к повреждению одежды и выплёскиванию воды.
•Объём одежды, подверженной стирке, изменяется в зависимости от типа, размера и
плотности материала. Внимательно наблюдая за движением одежды в стиральном
баке, следует произвести требуемую корректировку.
Мягкий
Нормальн
Сильный
мин
мин
мин
кг
кг
кг
г
г
г
13
A
123
456
A
УХОД И ТЕХОБСЛУЖИВАНИЕ
•Прежде чем приступать к каким-либо операциям по уходу или техобслуживанию,
необходимо убедиться в том, что шнур питания отключён из электрической
Стиральная машина
Если стиральная машина загрязнилась.
•Стиральную машину можно очистить с помощью неагрессивного жидкого моющего
средства.
средства, такие как бензин или растворитель для чистки
окрашенные, так
Никогда
используйте абразивные и химические чистящие
не
и пластмассовые детали.
машины, потому что они повредят как
Пульсатор
Если в пульсатор попала пуговица или другой посторонний
предмет.
1.Чтобы извлечь пуговицу или другой посторонний предмет,
следует открутить с
пульсатора, и вертикально поднять
2.Затем поставить пульсатор на место и закрутить винт.
помощью отвёртки винт, находящийся в центре
пульсатор.
розетки.
направлении,надавливая в
сливного
Фильтр сливного отверстия и поворотный фильтр-С
Потяните переполненный
фильтр вперед из бака
стирки в направлении
указанным стрелкой
Потянуть фильтр
сливного отверстия из
стирального бака
вперёд в направлении,
указанном стрелкой.
Откройте зонупереполненного
фильтра Вытащите вращающийся
фильтр – С путем подергивания в
направлении как
показано на рисунке
Извлечь весь мусор,
приставший к фильтру
сливного отверстия, с
помощью щётки или
рукой.
Вытащите сетку и
промойте в воде
Вставить фильтр
отверстия,помещая нижнюю
часть
корпуса фильтра в
отверстие,расположенное на
стиральном баке и
указанном
стрелкой.
tub
Safety cover-1
Корзина сушилки с центрифугой
14
Если одежда застревает между корзиной сушилки с центрифугой и баком
центрифуги.
1.Ухватить предохранительную крышку-1 с передней стороны.
2.Надавить другой рукой на бак.
3.Потянуть предохранительную крышку-1 вверх.
4.Извлечь застрявший предмет одежды.
5.Закрыть предохранительную крышку-1, надавить на неё вниз, так чтобы поместить
её в бак центрифуги.
РУКОВОДСТВО ПО ВЫЯВЛЕНИЮ НЕИСПРАВНОСТЕЙ
Прежде чем обратиться
и
Не работает мотор.
Не работает корзина
сушилки
с центрифугой.
Вода не сливаетс
я
•Находится ли таймер в надлежащем положении, за
исключением позиции "OFF" ("ВЫКЛ")?
•Плотно ли включен в розетку шнур питания?
•Не застрял ли какой либо предмет одежды между
корзиной и баком?
•Закрыта ли крышка сушилки с центрифугой?
•Не собралось ли бельё с одной стороны корзины
сушилки с центрифугой.
•Не забился ли мусором
•Не находится ли конец сливного
•Работает ли сливной насос?
в сервис
Место проверкиТип неисправност
клапан слива воды?
шланга слишком высо
ко?
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
■
EX) 3 0 1 T W 0 0 0 0 1
15
■
H
D
W
Источник питания
Давление воды
Размеры
Масса (нетто)
Как прочитать на табличке, находящейся с задней стороны стиральной машины,
месяц и год выпуска.
указан на ТАБЛИЧКЕ С ТЕХНИЧЕСКИМИ
ХАРАКТЕРИСТИКАМИ
Верхний уровень: 50 лУровень воды
Менее 100 кПа
700 х 430 х 900 мм (ширина х глубина х высота)
19 кг
серийный номер
код изделия,
месяц
год (последняя цифра: 2003)
Срок службы данного товара – 7 лет со дня передачи товара потребителю.
По истечении этого периода он может представлять опасность для жизни и
здоровья потребителя, причинять вред его имуществу или окружающей среде.
P/No.: 3828EY3008Z
Made by LG Electronics Inc.
Собрано в России
ООО Завод ”Океан”
г. Уссурийск
Loading...
