LG WF-T1503TP User Manual [es, en]

Washing Machine

OWNER’S MANUAL

MODEL : WF-T1503TP

Please read this manual carefully before operating your set.
Retain it for future reference.
Record model name and serial number of the set.
Quote this information to your dealer when you require service.

P/No. : MFL42065438

roduct Features

P

Washer doesn't operate while the lid is open. If the lid is open during the wash, rinse or spin
cycles, the operation stops for safety.

sensors

The sensor automatically detects the quantity of a Detergent put by a user and the
temperature and the quality of water to make the best washing algorithm for
washing and rinsing, which can give the best washing effect.

SMART CLEANING

The purpose of this cycle is to optimize detergent residues during the washing and
rising cycles,in order to implement this effect,the washer adds more rinsing times by
I-sensor. Rinse can be added until max 5 times.

FUZZY logic control

A built-in load sensor automatically detects the laundry load and a
microprocessor optimizes washing conditions such as ideal WATER
LEVEL and washing time.

START

Advanced technology is built into the Electronic Control System which
ensures the best washing result.

SENSING

Laundry Sensor

Water Level Sensor

SETTING

Optimum
Washing
Condition

WASHING

AUTO

POWER

OFF

Turbo drum washing (option)

When "Punch + 3" washing wings turn, the washing
tub turns in the opposite direction. This makes the
both sides current of water which improve wash­performance by rubbing clothes strongly.

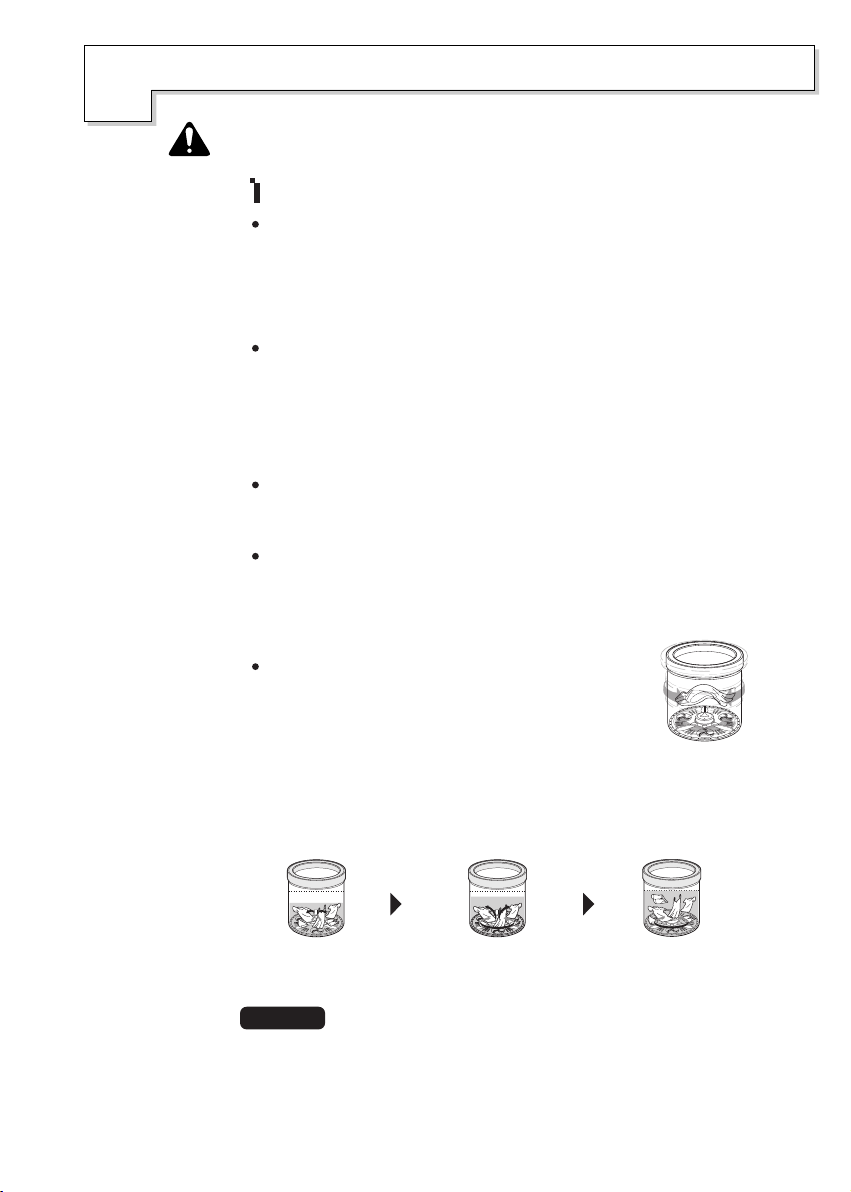

3 Step washing

3 step washing makes the best washing performance with low tangling.

Rubbing Rubbing and

: Be sure to remove the unit from the carton base, otherwise the

NOTE

machine will not be able to operate properly.

Shaking

Shaking and

Disentangling

ontents

C

READ THIS MANUAL

Inside you will find many helpful hints on how to use and maintain your washer
properly. Just a little preventive care on your part can save you a great deal of time and
money over the life of your washer. You will find many answers to common problems
in the Troubleshooting section. If you review our chart of Troubleshooting Tips first, you
may not need to call for service at all.

Introduction Safety Information 4

Identification of Parts 7
Function Information 8

Before Starting to Wash Preparation Before Washing 9

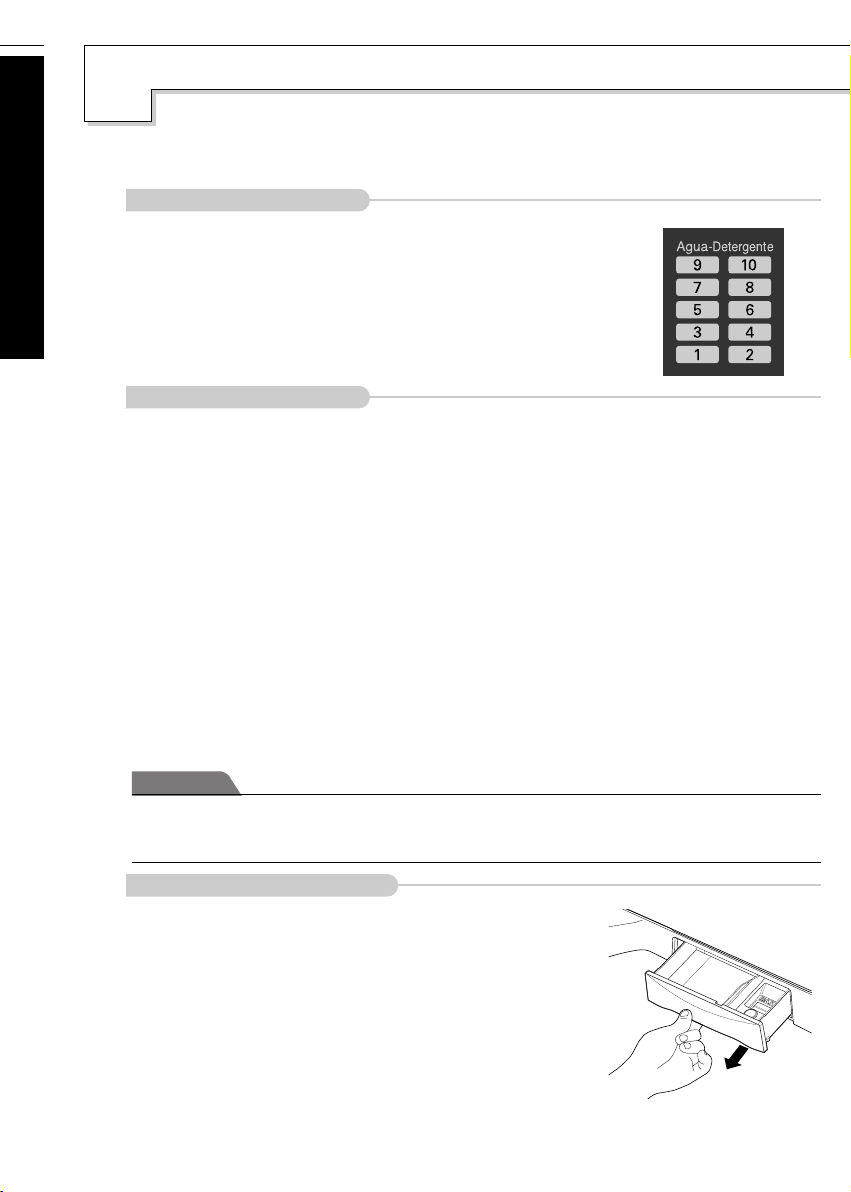

Use of Water, Dispenser Drawer, Detergent, Bleach and Softener
Special Guide for Stain Removal 13

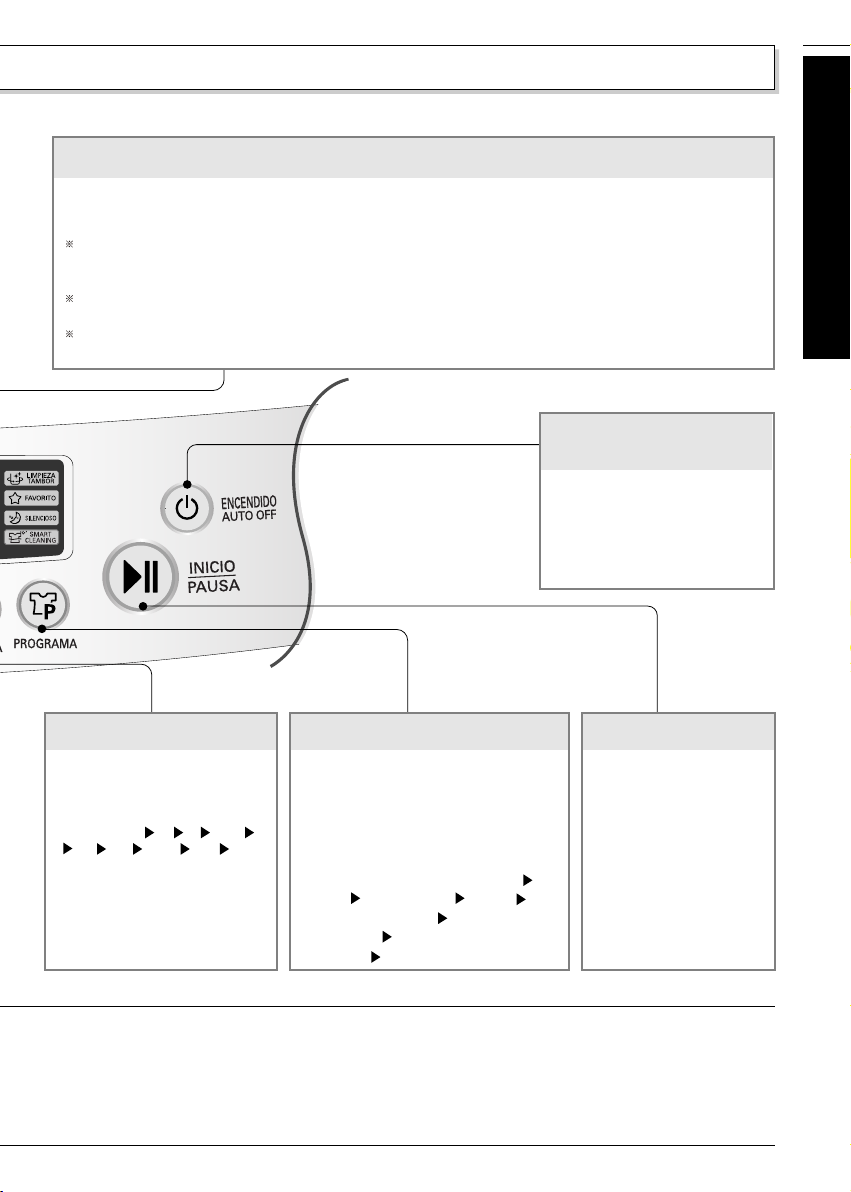

Function of each ButtonI 14

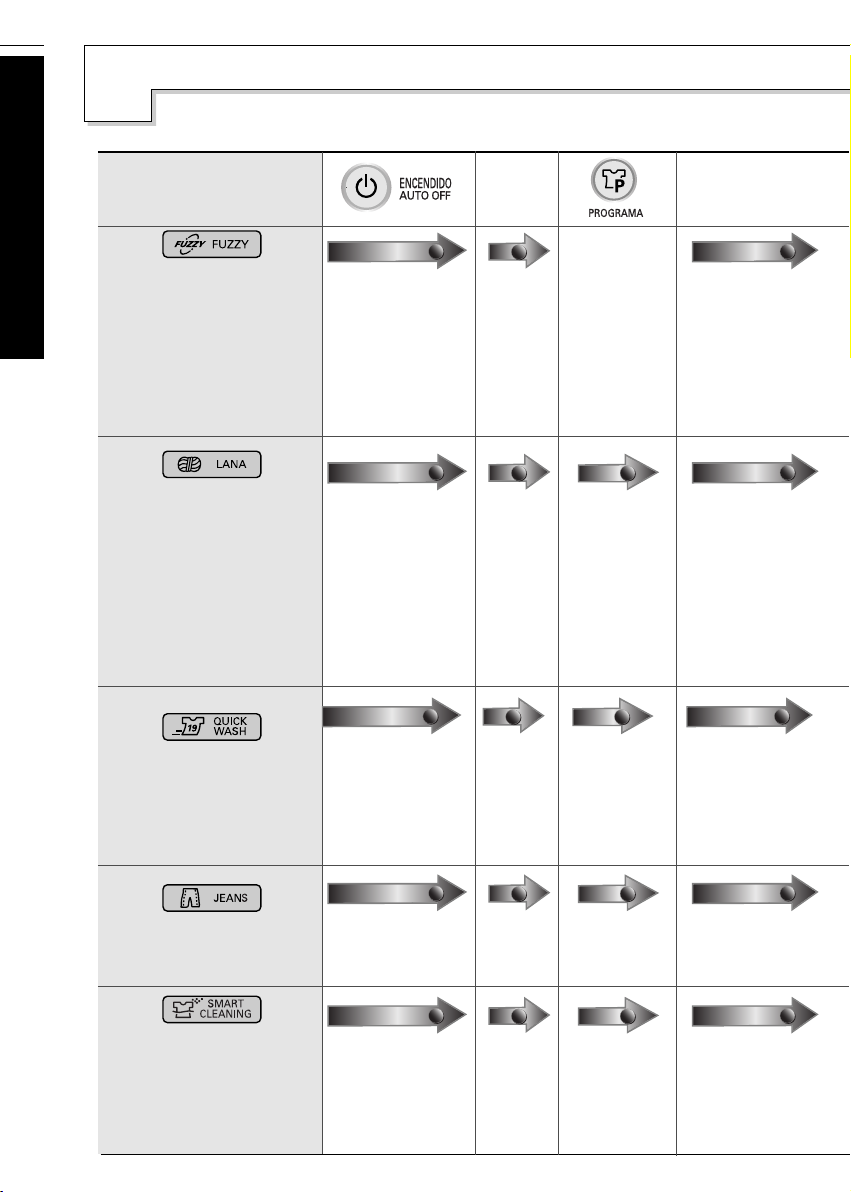

Washing Programs FUZZY Wash (Normal Wash) 16

WOOL Wash 16
QUICK WASH 16
JEANS Wash 16
SMART CLEANING 16
SOAK Wash 18
FAVORITE Wash 19
SILENT Wash 20

Additional Function
Program

Installation Placing and Leveling 26

TUB CLEAN 21

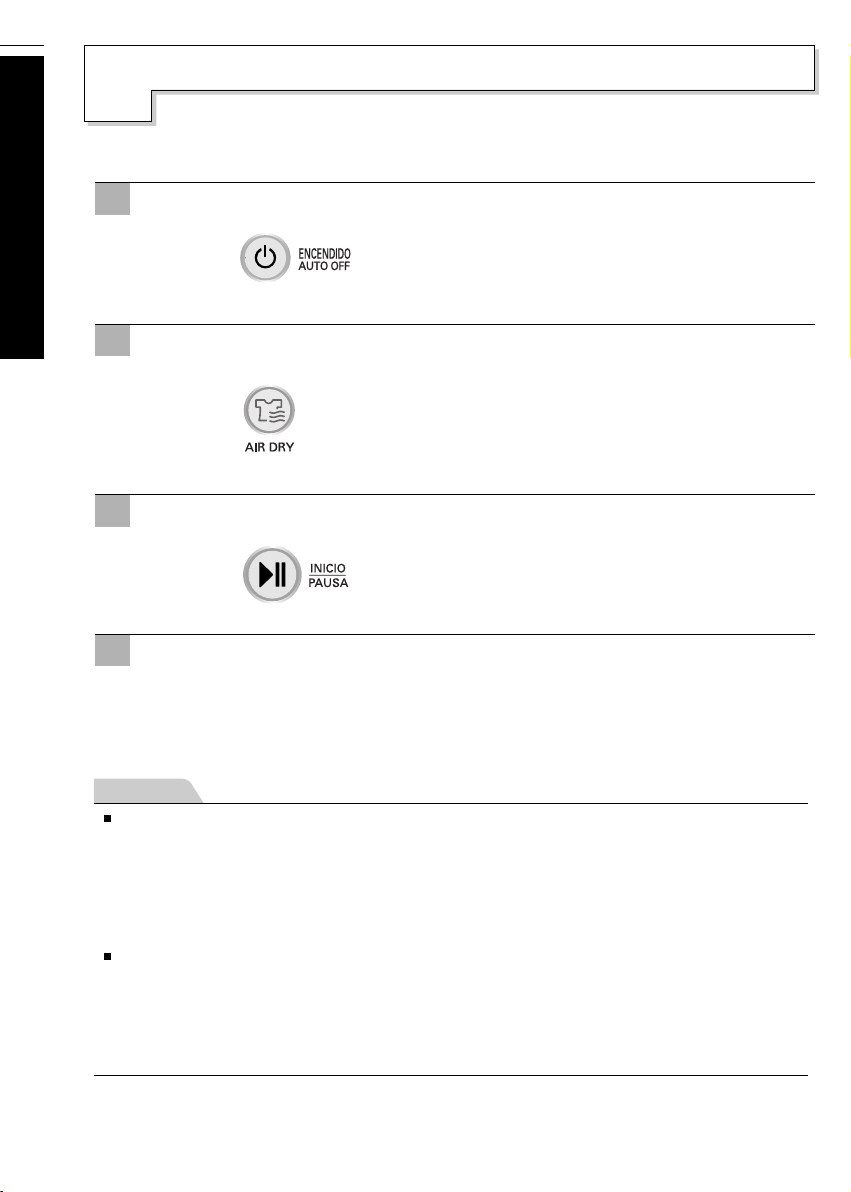

AIR DRY 22
Option Washing 23

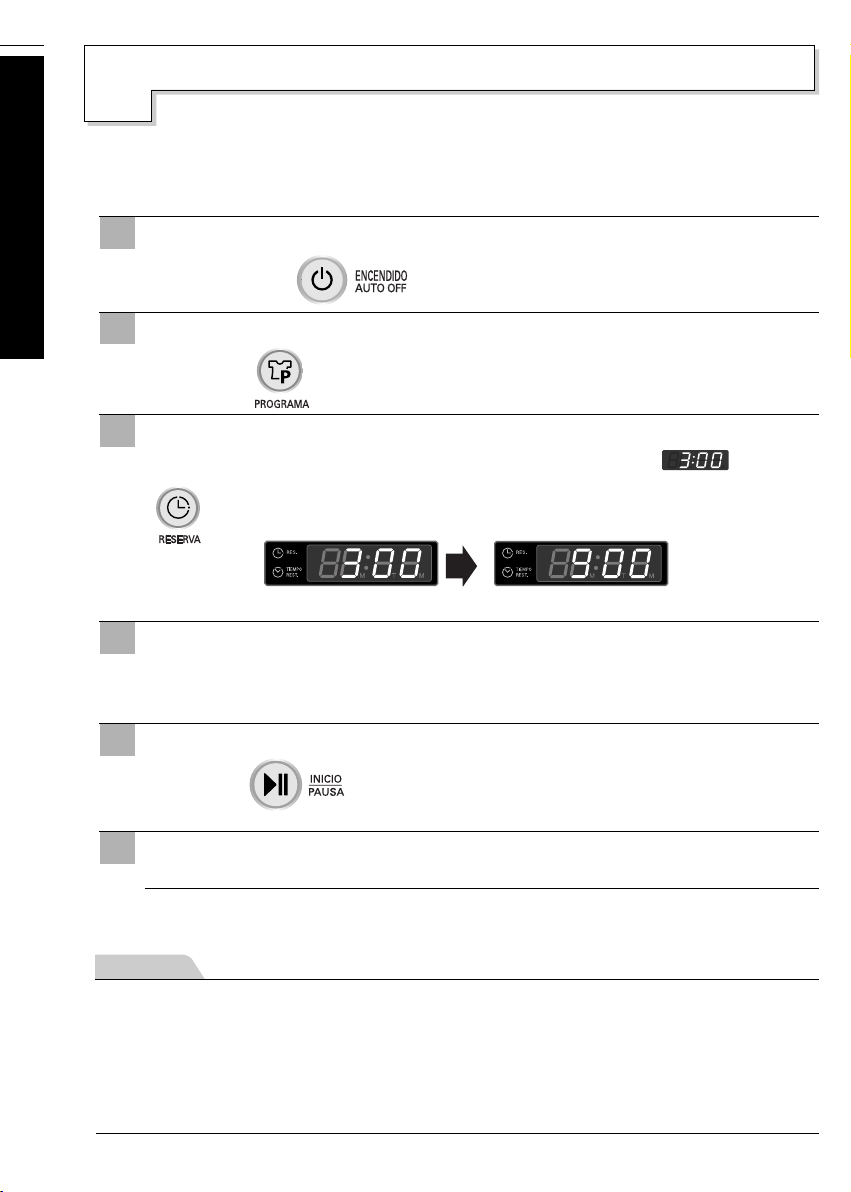

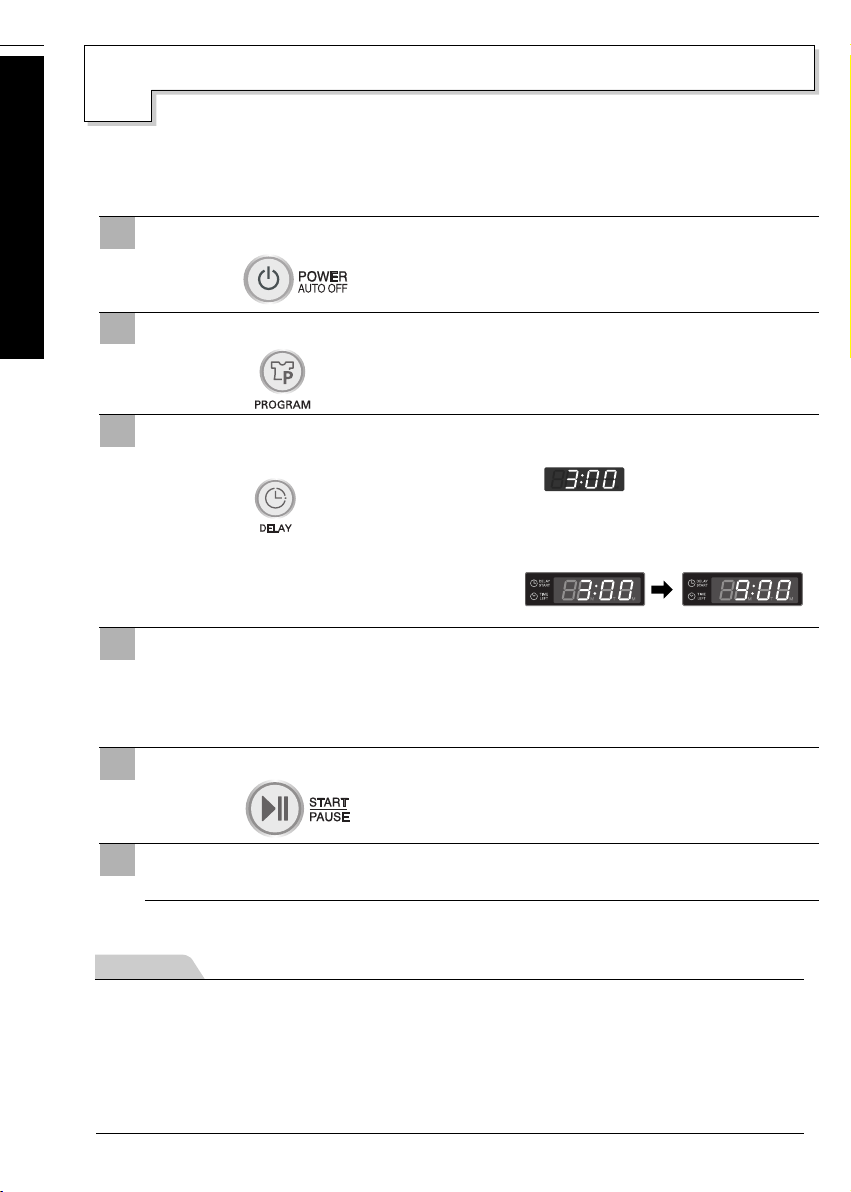

DELAY START (RESERVATION) Wash 24
Other Useful Functions 25

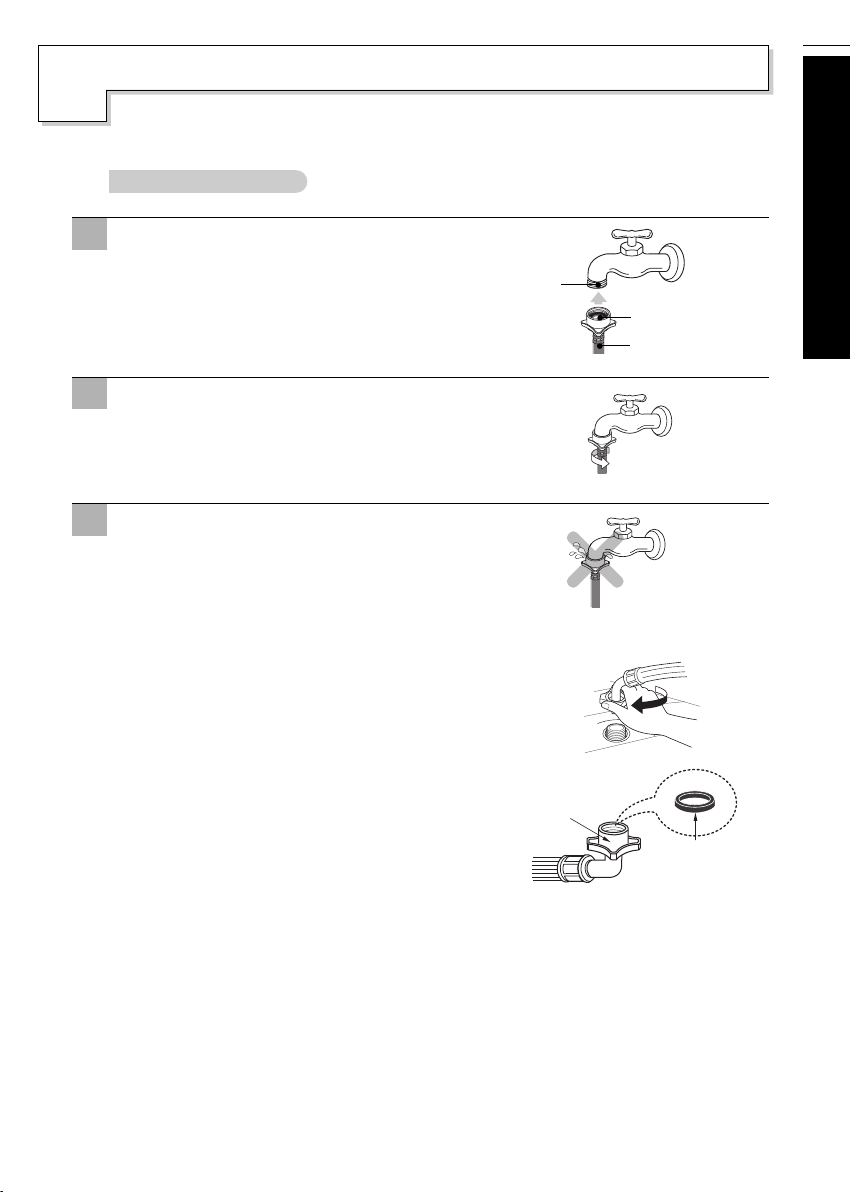

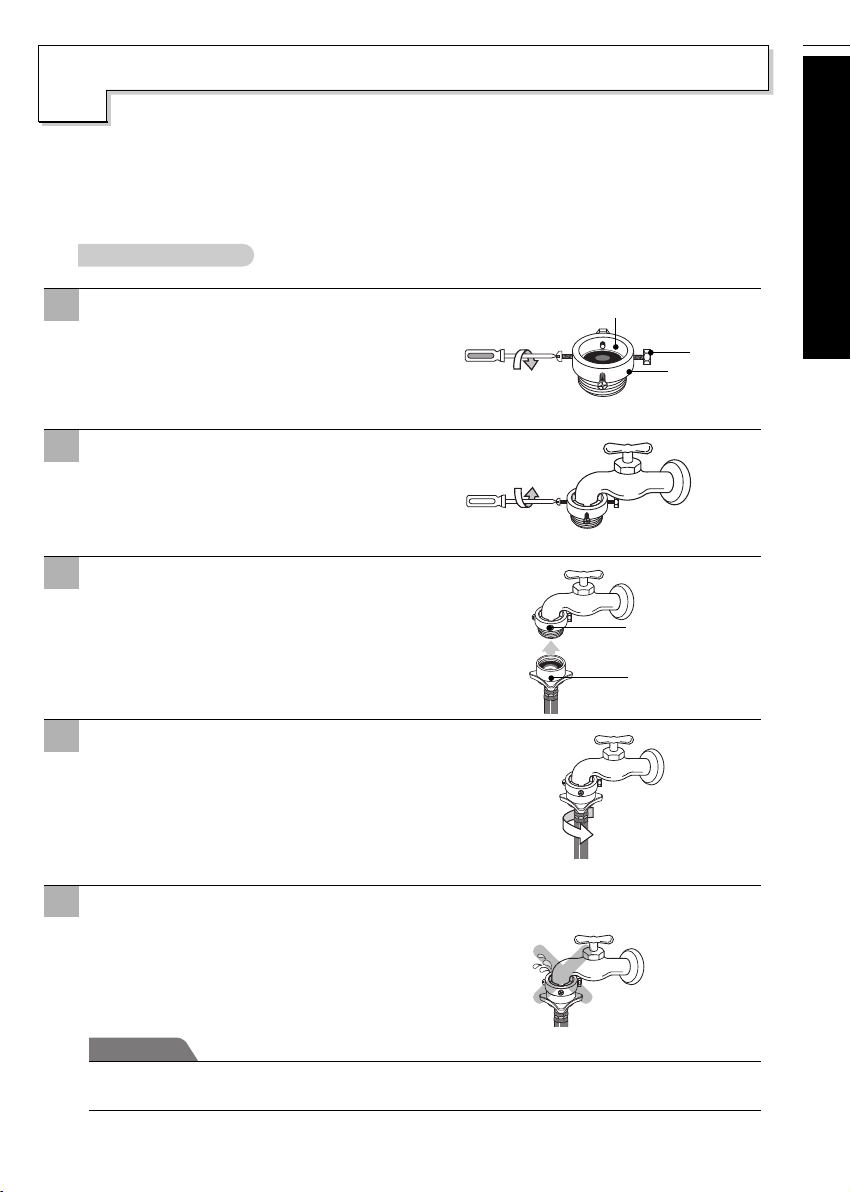

Connecting Water Supply Hose 27

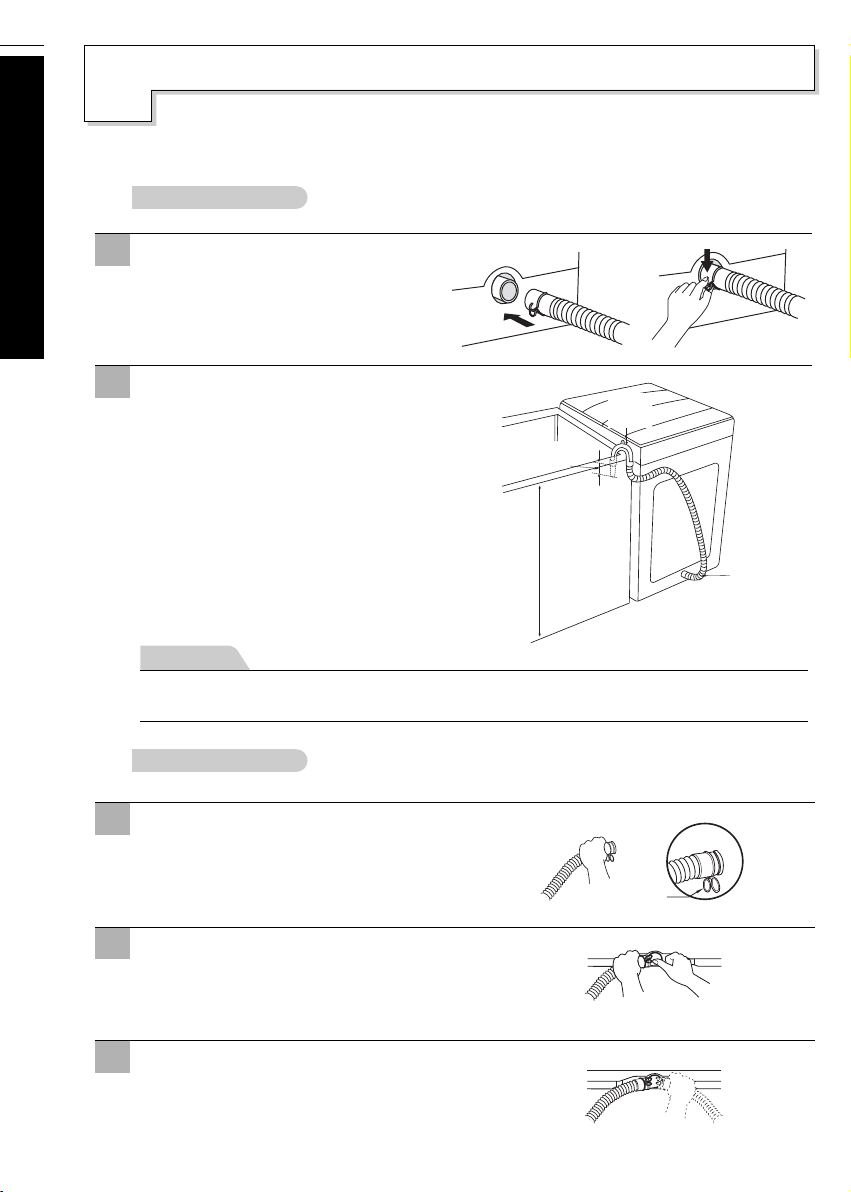

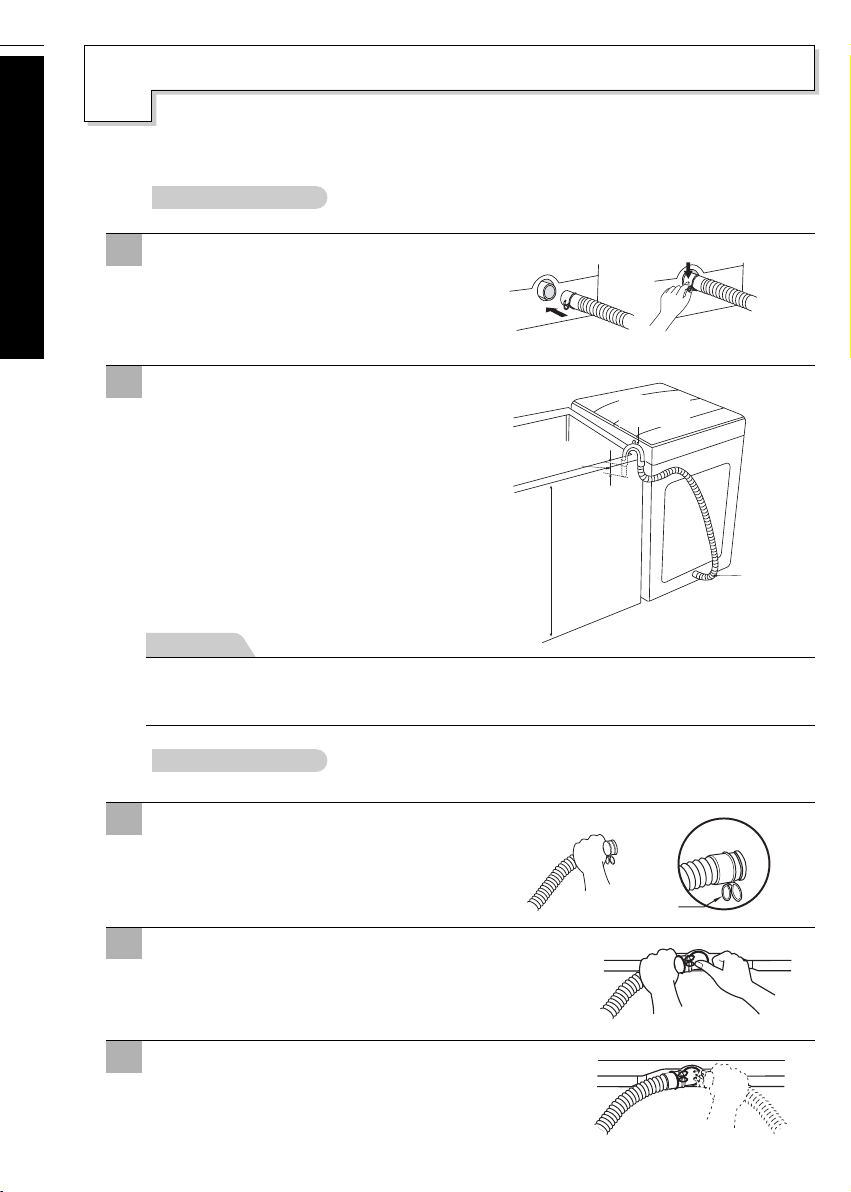

Connecting Drain Hose 30

10

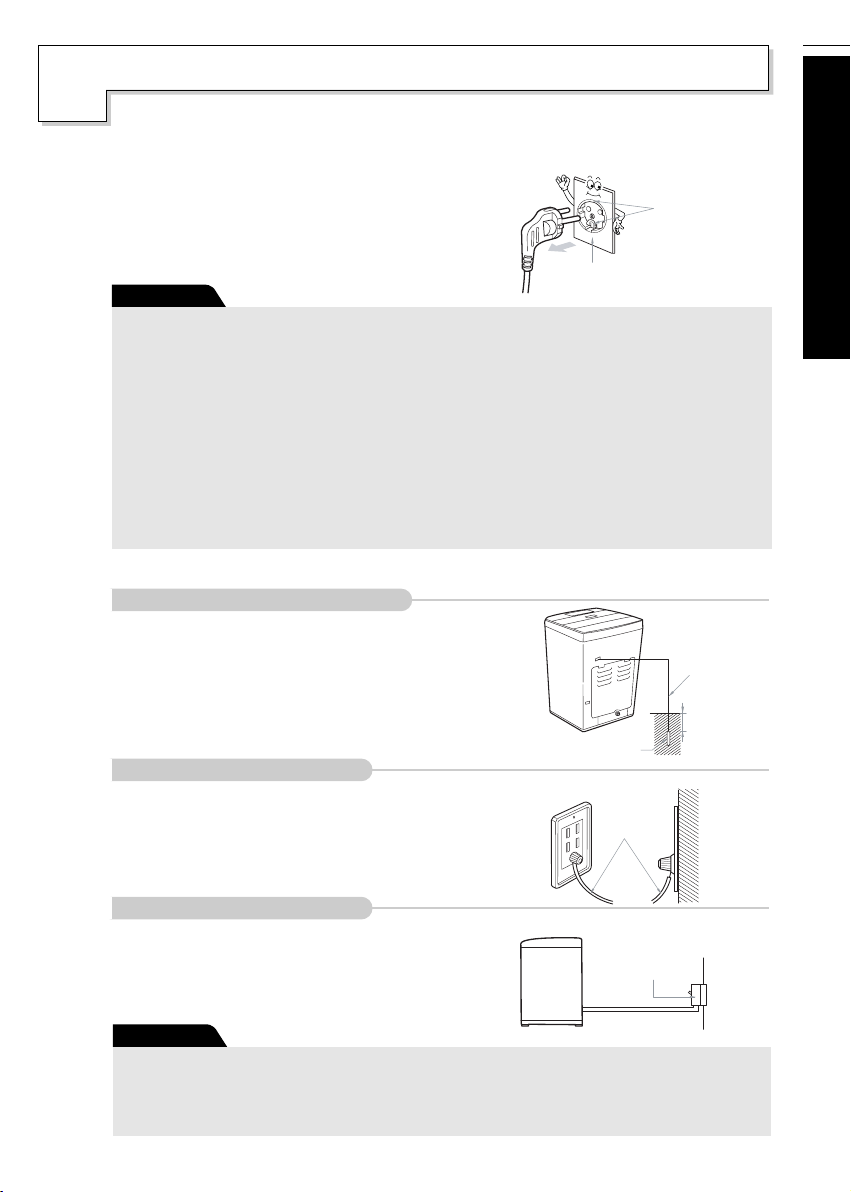

Care and Maintenance Grounding Method 31

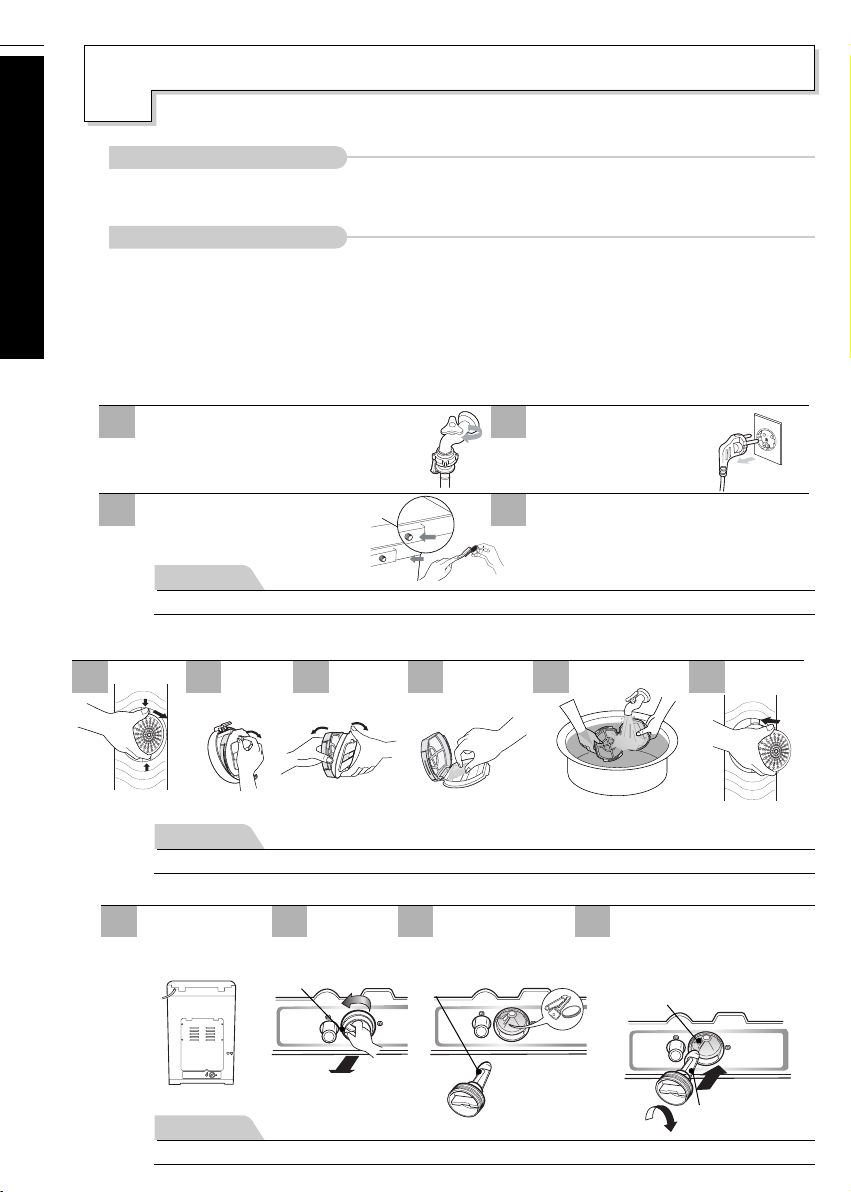

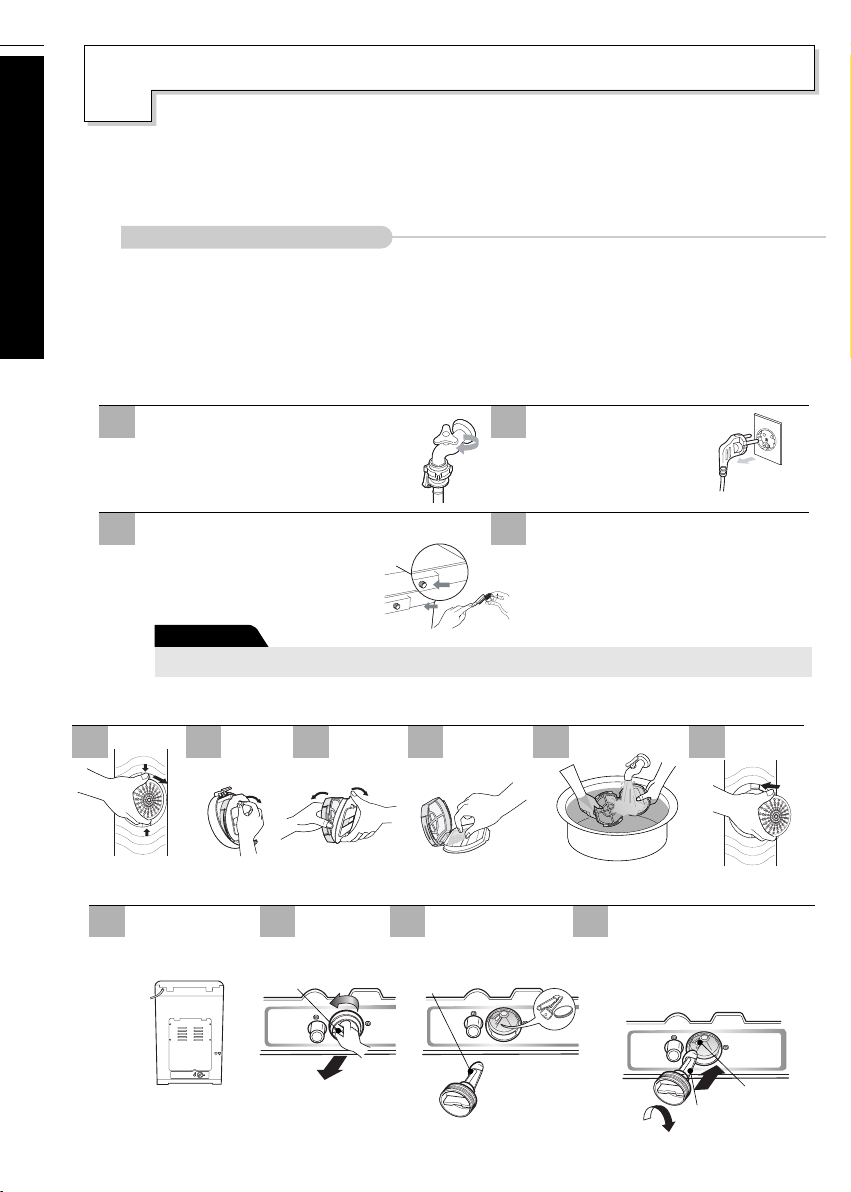

Cleaning and Maintenance 32

Troubleshooting Common washing problems 34

Troubleshooting 35

Terms of Warranty Terms of Warranty 36

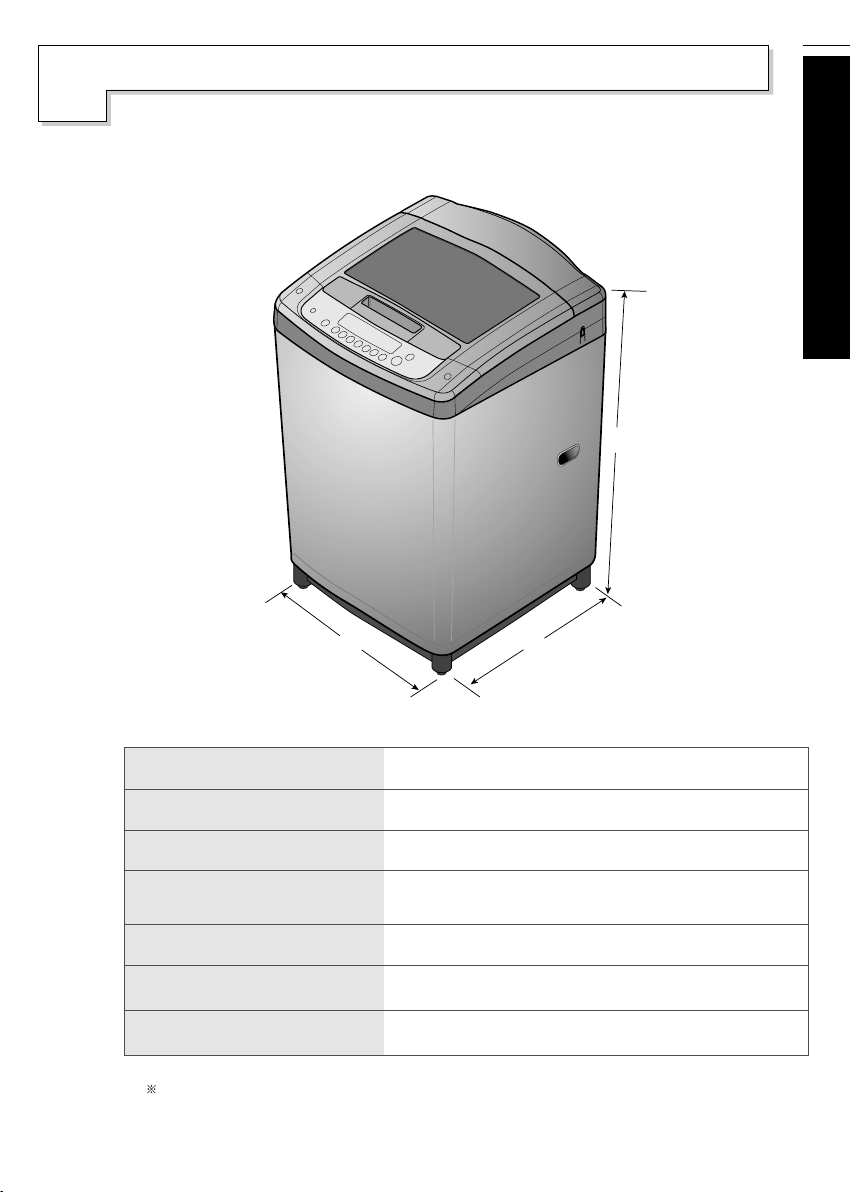

Specification Specification 37

4

S

This booklet is divided into 2 parts : Warning and Caution.

Introduction

afety Information

Read carefully and thoroughly through this booklet as it contains important safety information
that will protect the user from unexpected dangers and prevent potential damages to the product.

: This is a warning sign specifying user’s applications which

might be dangerous.

: This is a sign specifying ‘Strictly Forbidden’ applications.

Warning

Caution

WATER
HEATER
SAFETY

PROPER
INSTALLATION

: Failure to comply with the instructions under this

sign may result in major physical injuries or death.

: Failure to comply with the instructions under this

sign may result in minor physical injuries or
damages to the product.

Warning

• Under certain conditions hydrogen gas may be produced in a water heater that has not
been used for two weeks or more. Hydrogen gas can be explosive under these
circumstances. If the HOT water has not been used for two weeks or more, prevent the
possibility of damage or injury by turning on all Hot water faucets and allowing them to
run for several minutes. Do this before using any electrical appliance which is connected
to the HOT water system. This simple procedure will allow any built-up hydrogen gas to
escape. Since the gas is flammable, do not smoke or use an open flame or appliance
during this process.

Caution

• The base opening must not be obstructed by carpeting when the washing machine is installed
on a carpeted floor.

• Install or store where it will not be exposed to temperatures below freezing or exposed to the
weather.

If the product is exposed to such conditions, electric shock, fire, break down or
deformation may occur.

• Properly ground washer to conform with all governing codes and ordinances. Follow details
in Installation Instructions.

If not grounded properly, break down and leakage of electricity may occur, which may
cause electric shock.

• Must be positioned so that the plug is accessible.

If the plug is placed between the wall and the machine, it may get damaged, possibly
causing fire or electric shock.

• Make sure the plug is completely pushed into the outlet.

Failure to do so may cause electric shock and fire due to overheating.

afety Information

S

5

Introduction

YOUR
LAUNDRY
AREA

WHEN USING
THE WASHER

Warning

• Keep the area underneath and around your appliances free of combustible
materials such as lint, paper, rags, chemical, etc.

Operating with such materials around the machine may trigger
explosion or fire.

• Close supervision is necessary if this appliance is used by or near children.
Do not allow children to play on, with, or inside this or any other appliance.

There is potential danger that children might drown in the tub.

Do not touch the power plug with a wet hand.

It will cause electric shock

Do not put your hand, foot or anything under the washing machine while
the washing machine is in operation.

There is a rotating mechanism under the machine, so you could be injured.

Caution

• Use this appliance only for its intended purpose as described in this Owner’s Manual.

• The laundry process can reduce the flame retardancy of fabrics. To avoid such a result,
carefully follow the garment manufacturer’s wash and care instructions.

•To minimize the possibility of electric shock, unplug this appliance from the power
supply or disconnect the washer at the household distribution panel by removing the
fuse or switching off the cirduit breaker before attempting any maintenance or cleaning.

: Pressing Power button to turn off does NOT

NOTE

disconnect the appliance from the power supply.

• Make sure that drainage is working properly.

If water is not drained properly, your floor may get flooded. Flooded floors
may induce electricity leakage, further resulting in electric shock or fire.

• If, during spinning, opening the lid does not stop the tub within about 15 seconds,
immediately discontinue operating the machine.

Call for repair. A machine that spins with its door open may cause injuries.

Never reach into washer while it is moving.
Wait until the machine has completely stopped before opening the lid.

Even slow rotation can cause injury.

Never attempt to operate this appliance if it is damaged, malfunctioning, partially
disassembled, or has missing or broken parts, including a damaged cord or plug.

Operating with a damaged plug may cause electric shock.

Do not use water hotter than 50°C.

Use of excessively hot water may cause damage to fabrics or cause
leakage of water.

6

afety Information

S

WHEN USING
THE WASHER

Introduction

WHEN NOT
IN USE

Warning

Do not use a plug socket and wiring equipment for more than their rated capacity.

Exceeding the limit may lead to electric shock, fire , break down, and/or
deformation of parts.

Do not mix chlorine bleach with ammonia or acids such as vinegar and/or rust remover.

Mixing different chemicals can produce toxic gases which may cause death.

Do not wash or dry articles that have been cleaned in, washed in, soaked in, or spotted
with combustible or explosive substances (such as wax, oil, paint, gasoline, dry­cleaning solvents, kerosene, etc). Do not add these substances to the wash water.
Do not use or place these substances around your washer or dryer during operation.

It may ignite or explode.

Caution

•Turn off water faucets to relieve pressure on hoses and valves and to minimize
leakageif a break or rupture should occur. Check the condition of the fill hoses;
they may need replacement after 5years.

• When the air temperature is high and the water temperature is low, condensation
may occur and thus wet the floor.

•Wipe off dirt or dust on the contacts of the power plug.

Using unclean power plug may cause fire.

• Before discarding a washer, or removing it from service, remove the washer lid to
prevent children from hiding inside.

Children may be trapped and suffocated if the lid is left intact.

Do not attempt to repair or replace any part of this appliance unless specifically
recommended in this Owner’s Manual, or in published user-repair instructions
that you understand and have the skills to carry out.

Operating the machine with improperly replaced parts may be a
cause for fire or electric shock.

Do not tamper with controls.

It may lead to electric shock, fire , break down, deformation.

Do not yank the power cord in an attempt to disconnect the power plug.
Securely hold the power plug to unplug the machine.

Failure to observe these instructions may cause electric shock or fire
due to short-circuit .

When you are cleaning the washing machine, do not apply water directly to any
part of the washing machine.

It will cause short circuit and electric shock.

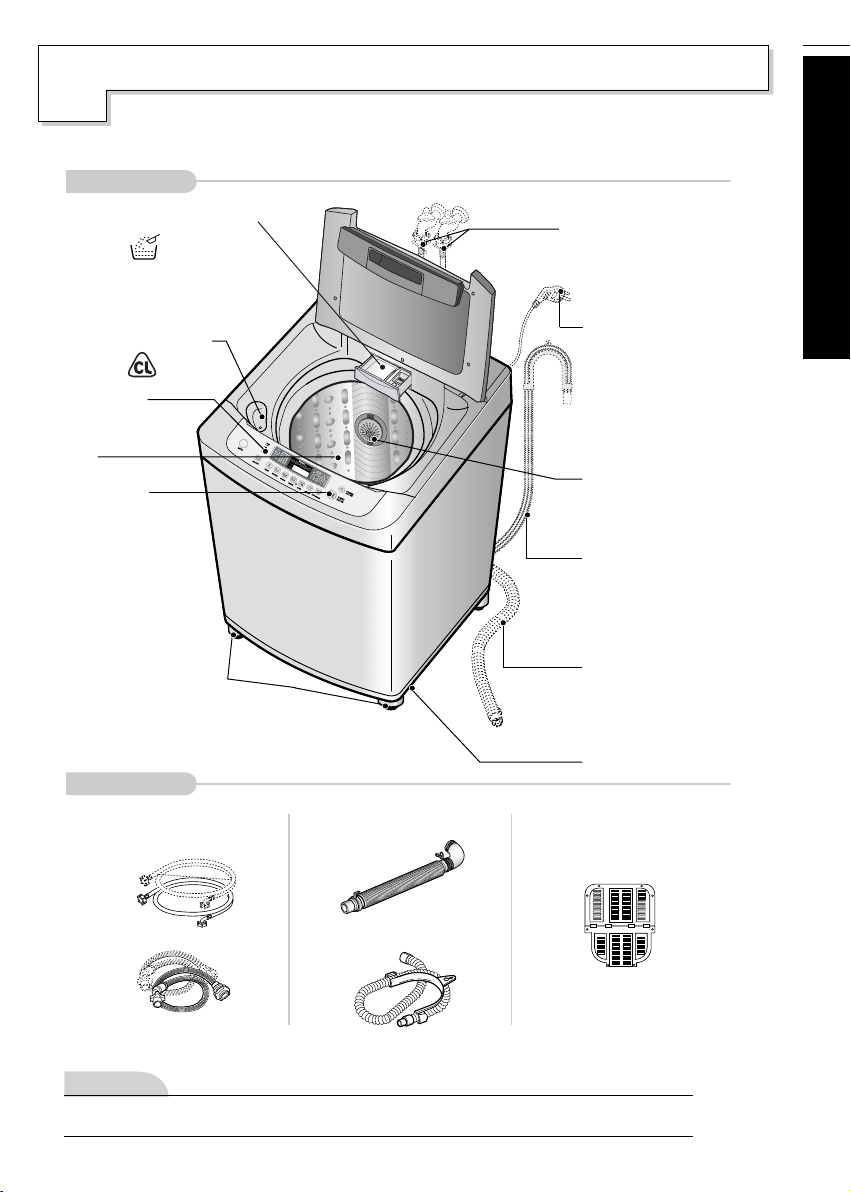

dentification of Parts

I

Body

7

Introduction

POWDER AND LIQUID
DETERGENT BOX ( )

LINT FILTER

Clean regularly to
stop linting on the
clothes load.

BLEACH
DISPENSER ( )

FUNCTION
SELECTOR

TUB

START/PAUSE
BUTTON

Use to start or
stop the washing
machine
temporarily.

ADJUSTABLE LEGS

Use to level the washing
machine for correct
balance & spin
operation.

Accessories

* WATER SUPPLY

HOSE

Make sure the
water does not
leak.

* POWER PLUG

If the supply cord is
damaged, it must be
replaced by the
manufacturer or its
service agents or
similarly qualified
person in order to
avoid a hazard.

* DRAIN HOSE for

pump model

Check if the drain
hose is hung up
before operating the
washing machine.

* DRAIN HOSE

for non pump
model

BASE

Water supply hoses

or

1 Each for COLD and

HOT water

NOTE

“*” Part can be different according to the model.

Drain hose

Anti-rat cover (option)

or

8

unction Information

F

Our machine provides various washing methods which suits various conditions
and types of laundry.

Different types of laundry washing

FUZZY(Normal) Wash

Introduction

Use this Program for everyday washing e.g. sheets, towels, T-shirts. (refer to page 16)

JEANS Wash

Use this Program for heavily soiled durable garments e.g. overalls, jeans.
Thick and heavy clothes or those which are excessively dirty like jeans or working uniforms can be washed. (refer to page 16)

SMART CLEANING

Use this program to get better rising performance. (refer to page 16)

WOOL Wash

Wool clothes (lingerie, wool, etc.) which may be easily damaged can be washed. (refer to page 16)
The fibers of machine washable woolens have been specifically modified to prevent felting when they are machine washed.
Most handknitted garments are not made of machine washable wool and we recommend that you hand wash them

• Before washing your woolens check the care label for the washing instructions.

• When washing woolens use a mild Detergent recommended for washing wool.

• Hand washed woolens may be spun in a washing machine to reduce the time they take to dry.

• To dry woolens lay down them flat on a towel and pat into shape. Dry woolens out of direct sunlight.
(The heat and tumble action of a dryer may cause shrinkage or felting of woolen garments.)
Some wool underlays and sheepskin products can be washed in a washing machine but may cause pump blockages.
(Ensure that the whole article is suitable for machine washing and not just the backing material.)
You may wish to handwash these articles and place them in the machine to spin dry.

FAVORITE Wash

This setting allows you to store your FAVORITE wash conditions in the normal cycle memory. (refer to page 19)

SILENT Wash

Use this program to wash quietly at night. (refer to page 20)

Washing according to the condition of laundry

QUICK WASH

QUICK WASH can be selected to wash lightly soiled clothes of less than 2.0 kg in a short time. (refer to page 16)

SOAK Wash

SOAK Wash can be selected to wash heavily soiled laundry by soaking in water for some time to
remove dirt and grime. (refer to page 18)

Other washing method

TUB CLEAN

Use this program to clean the inside of washing machine especially Inner tub & Outer tub . (refer to page 21)

DELAY START Wash

DELAY START Wash is used to delay the finishing time of the operation.
The number of hours to be delayed can be set by the user accordingly. (refer to page 24)

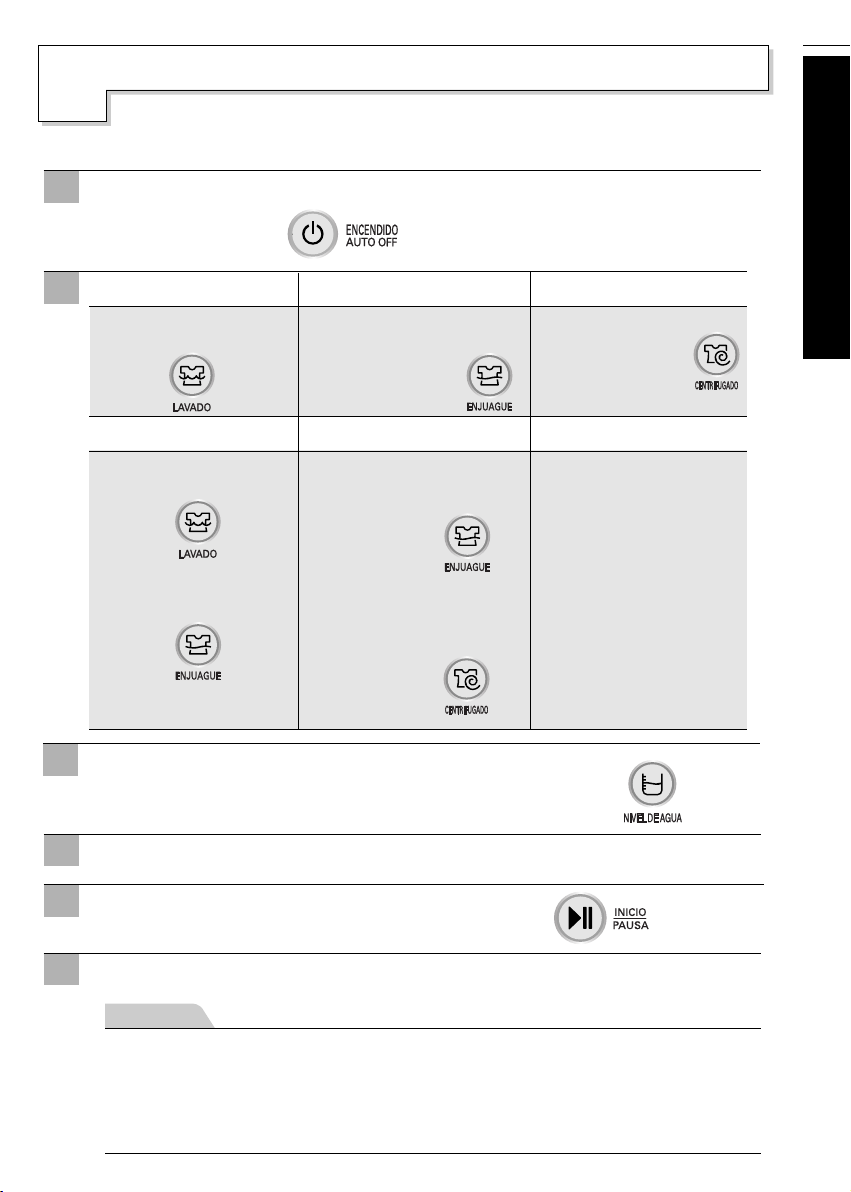

OPTION WASH

When the user needs only SPIN, RINSE/SPIN, RINSE, WASH/RINSE, WASH, WASH/RINSE/SPIN,
SOAK/WASH/RINSE/SPIN. (refer to page 23)

9

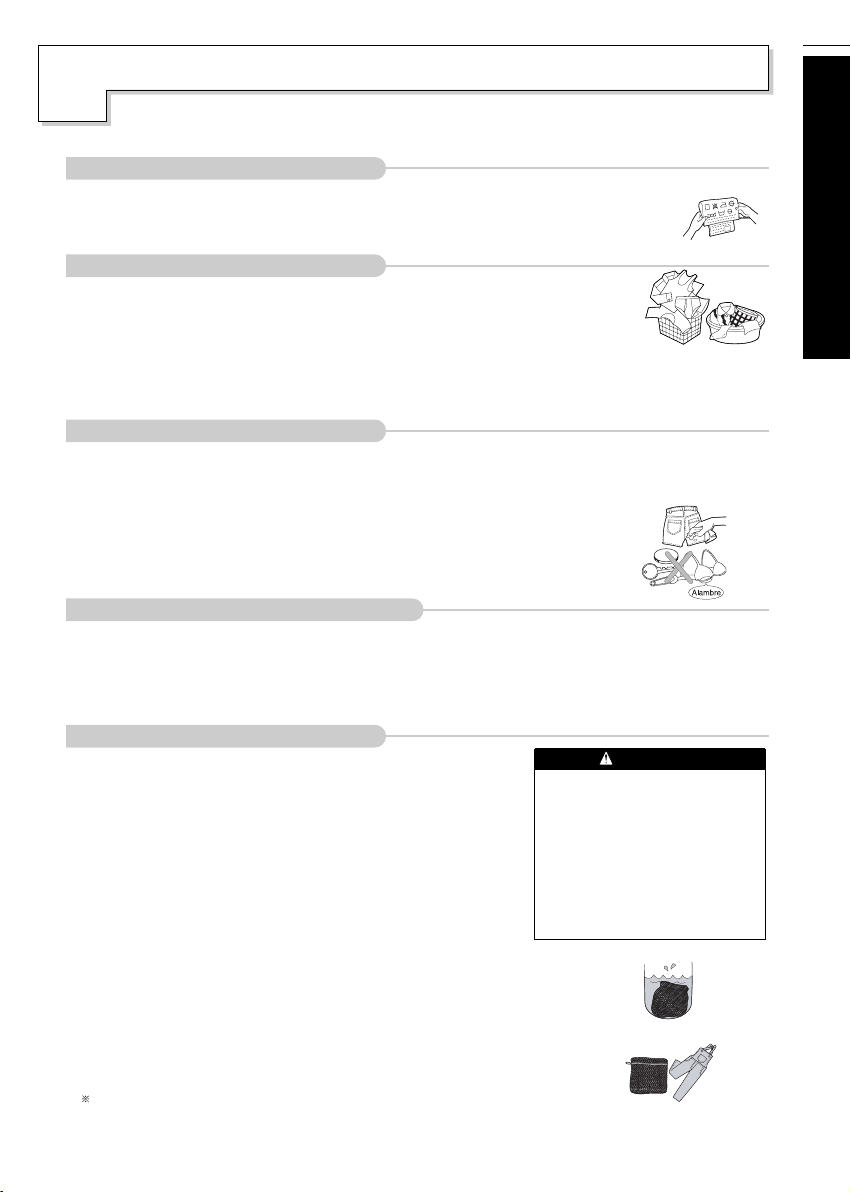

reparation Before Washing

P

Care Labels

* Look for a care label on your clothes. This will tell you about the fabric content of your garment

and how it should be washed.
Sort clothes into loads that can be washed with the same wash cycle, Water Temperature and spin speed.

Sorting

To get the best results, different fabrics need to be washed in different ways.

• SOIL (Heavy, Normal, Light)

• COLOR (Whites, Lights, Darks) Separate white fabrics from colored fabrics.

• LINT (Lint producers, Collectors) Separate lint producers and lint collectors.

Lint Producers Terry cloth, Chenille, Towels, Nappies, Diapers
Lint Collectors Synthetics, Corduroy, Permanent Press, Socks

Check before Loading

• Check all pockets to make sure that they are empty. Things such as nails, hairclips, matches,
pens, coins, and keys can damage both your washer and your clothes.

• Mend any torn garments or loose buttons. Tears or holes may become larger during washing.

• Remove belts, underwires, etc. to prevent damage to the machine or your clothes.

• Pretreat any dirt and stains.

• Make sure the clothes are washable in water.

• Check the washing instructions.

• Remove tissue in pockets.

Pretreatment on stains or heavy soil

• Pretreat shirt collars and cuffs with a pre-wash product or liquid Detergent when placing them in the washer.
Before washing treat special stains with bar soaps, liquid Detergent or a paste of water and granular Detergent.

• Use a pretreat soil and stain remover.
Treat stains AS SOON AS POSSIBLE. The longer they are left the harder they are to remove.

(For more detail refer to page13)

Loading

Do not wash fabrics containing flammable materials (waxes, cleaning fluids, etc.).

Load Size

The WATER LEVEL should just cover the clothes. Adjust the load size
accordingly. Loosely load clothes no higher than the top row of holes in the
washer tub. To add items after washer has started, press Start button and
submerge additional items. Close the lid and press Start button again to restart.

Light and Large-sized clothing

Clothes like downs and woollens are light weight, large and float easily. Use a nylon net and
wash them in a small amount of water. If the laundry floats during the wash cycle, it may
become damaged. Use dissolved Detergent to prevent the Detergent from clumping.

Long laundry items

Use nylon nets for long, DELICATE items. For laundry with long strings or long length , a net will prevent
tangling during washing. Fasten zippers, hook, and strings to make sure that these items don't snag on other clothes.

Nylon net is not supplied by LG.

Separate clothes according to the type and amount of soil.

WARNING

Fire Hazard

Never place items in the washer that are
dampened with gasoline or other flammable
fluids.
No washer can completely remove oil.
Do not dry anything that has ever had any type
of oil on it (including cooking oils).
Doing so can result in death, explosion, or fire.

Before Starting to Wash

10

Agua-

Before Starting to Wash

se of Water, Dispenser Drawer, Detergent, Bleach and Softener

U

Using Water

Amount of WATER LEVEL

• This machine detects the quantity of laundry automatically, then sets
the WATER LEVEL and proper amount of Detergent.

• When you select a wash program, the WATER LEVEL and amount of
Detergent (to be used) will be shown on the control panel.

• The following table shows the amount of water.

•

When the WATER LEVEL is automatically detected, it may differ depending
on the quantity of laundry even though the same WATER LEVEL is indicated
on the control panel.

NOTE

[ Minimum water amount ]

It depends on laundry load and washer model. Or manually you can pour a certain amount water into tub
directly to some height. That’s because if water level reaches to the some height sensed by washer itself, washer
automatically operates. In other words, it is needed to pour water to the point when washer starts operating.

Water Temperature

• The machine sets the appropriate temperature automatically according to the wash program .

•You can change the Water Temperature by pressing the WATER TEMP. button. (refer to page 14)
The temperature of the water impacts the effectiveness of all laundry additives and therefore, the cleaning results.

•
We recommend temperatures of:

- HOT 49~60°C…(120-140˚F)

- WARM 29~40°C…(85-105˚F) Most items

- COLD* 18~24°C…(65-75˚F) Only very bright colors with light soil.

• When washing in COLD water additional steps may be needed:

- Adjust Detergent amount and pre-dissolve Detergent in WARM water

- Pretreat spots and stains

- Soak heavily soiled items

- Use appropriate bleach

*

Temperature below 18°C…(65˚F) will not activate laundry additives and may cause lint, residue, poor cleaning, etc.
In addition, Detergent manufactures and care labels define COLD water as 26~29°C…(80-85˚F).
If the temperature of the water in the tub is too cold for your hands, the Detergent will not activate and clean effectively.

NOTE

If iron is present in the water the clothes may become an all-over yellow or they may be stained with brown or orange
spots or streaks. Iron is not always visible. Installation of water softener or an iron filter may be necessary for severe cases.

White items, diapers, underclothing and heavily soiled, colorfast items.

Using the Dispenser Drawer

The dispenser drawer contains 2 compartments:

• Liquid Fabric Softener

• Liquid or Powder Low-Sudsing, High-Efficiency Detergent

The dispenser automatically dispenses additives at the proper time in the wash cycle.

1. Slowly open the dispenser drawer by pulling the drawer out until it stops.

2. After adding laundry products, slowly close the dispenser drawer. Closing the

drawer too quickly could result in early dispensing of additives.

• Avoid overfilling or splashing when adding laundry products to the dispenser.

Doing so could result in early dispensing of laundry products.
At the end of the cycle, you may see water in the compartments. This is part of the
normal operation of the washer.
NOTE : Do not use bleach in the dispenser drawer.

Using Detergent

Detergent

Follow the Detergent package directions. Using too little Detergent is a common cause of laundry problems.
Use more Detergent if you have hard water, large loads, greasy or oily soils or lower Water Temperature.

Choosing the right Detergent

We recommend the use of domestic Detergent, (powder, liquid or concentrated). Soap flakes or granulated
soap powders should not be used in your washing machine. When washing woolens remember to use
Detergent suitable for washing woolens.

Using Detergent

How much Detergent

The correct amount of Detergent will vary depending on the amount of soil in your clothes (Jeans and work
cloches may need more Detergent, while bath towels usually need less.).
For liquid and concentrated Detergents, follow the recommendations of the Detergent manufacturer.

Note: To check you are using the correct amount of Detergent, lift the lid of your machine about half­way through the wash. There should be a thin layer of foam over the surface of the water. Lots of foam
may look good, but it does not contribute to cleaning your clothes. No foam means not enough Detergent
has been used; soil and lint can settle back on the clothes or the washing machine.
If excess Detergent is used, the rinse will not be as clean and efficient. Also, it could cause environmental
pollution, so use it accordingly.

11

Before Starting to Wash

Adding Detergent

Add measured detergent to the detergent compartment of the dispenser drawer.

Detergent is flushed through the dispenser at the beginning of the wash phase.
Detergent usage may need to be adjusted for water temperature, water hardness, size and soil level of the load.
Avoid using too much detergent in your washer, as it can lead to oversudsing and detergent residue being left on
the clothes.

12

se of Water, Dispenser Drawer, Detergent, Bleach and Softener

U

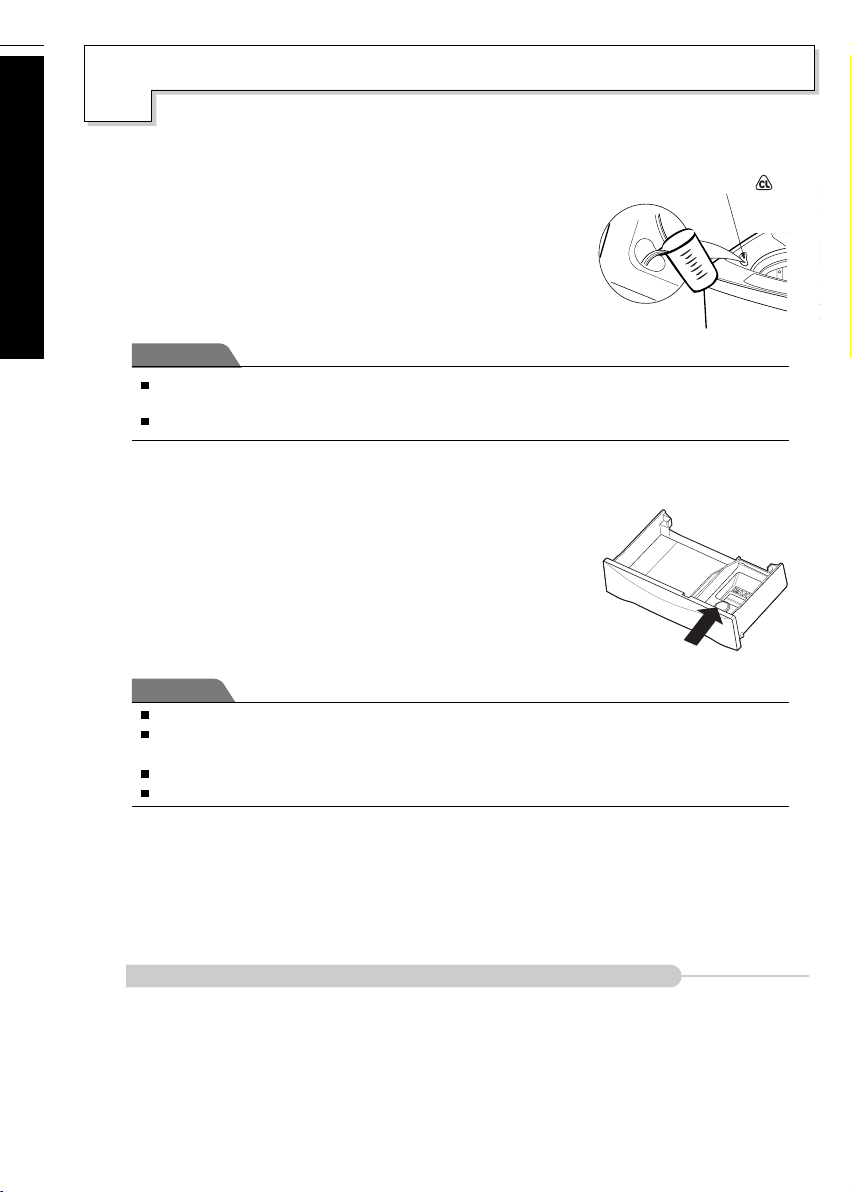

Using Liquid Bleach

• Check clothing care label for special instructions and separate the
laundry to be bleached

• Dilute liquid chlorine bleach.

• Measure the recommended amount of liquid bleach carefully
following instructions on the bottle.

• Before starting the washer, pour measured amount of bleach directly

Before Starting to Wash

into bleach dispenser. Avoid splashing or overfilling. Powdered
bleach should be mixed with water before pouring.

NOTE

Never pour undiluted liquid bleach directly onto clothes or into the wash basket.
This may cause change of color or damage the laundry.
Do not pour powdered bleach into bleach dispenser.

Using Fabric Softener

If desired, pour the recommended amount of liquid
fabric softener into the right-hand compartment.

Use only liquid fabric softener.
Dilute with water to the maximum fill line.

• Do not exceed the maximum fill line.

Overfilling can cause early dispensing of the fabric
softener, which could stain clothes.

NOTE : Do not pour fabric softener directly on the
wash load. It may stain the clothes.

Bleach dispenser ( )

Attention

Do not mix with Detergent or bleach.
Never pour fabric softener directly on clothes. It may stain them.
Do not stop the washer during the first spin for timely dispensing.
Option washing is not designed to be used with fabric softener dispenser.

Scrud(Waxy Build up)

Scrud is the name given to the waxy build-up that can occur within any washer when the fabric softener
comes into contact with Detergent. This build-up is not brought about by a fault in the machine.

If scrud is allowed to build-up in the machine it can result in stains on your clothes or an unpleasant
smell in your washer.

If you wish to use fabric softener we recommend

• Using fabric softener sparingly.

• When filling the dispenser, do not splash or overfill.

• Clean dispenser as soon as the cycle is finished.

• Clean your machine regularly. (refer to page 21 or 32)

• Cold water washing increases the chance of this build-up occurring. We recommend a regular WARM or
HOT wash e.g. every 5th wash should be at least a warm one.

• Fabric softener of thinner consistency is less likely to leave residue on the dispenser and contribute to a
build-up.

13

pecial Guide for Stain Removal

S

WARNING

Do not use or mix liquid chlorine bleach with other household chemicals such as toilet cleaners, rust removers, acid or
products containing ammonia. These mixtures can produce dangerous fumes which can cause serious injury or death.
To reduce the risk of fire or serious injury to persons or property, comply with the basic warnings listed below:

• Read and comply with all instructions on stain removal products.

• Keep stain removal products in their original labeled containers and out of children’s reach.

• Thoroughly wash any utensil used.

• Do not combine stain removal products, especially ammonia and chlorine bleach. Dangerous fumes may result.

• Never wash items which have been previously cleaned in, washed in, soaked in or spotted with gasoline, dry cleaning solvents or
other flammable or explosive substances because they give off vapors that could ignite or explode.

• Never use highly flammable solvents, such as gasoline, inside the home. Vapors can explode on contact with flames or sparks.

For successful stain removal:

• Remove stains promptly.

• Determine the kind of stain, then follow the recommended treatment in the stain
removal chart below.

•To pretreat stains, use a prewash product, liquid Detergent, or a paste made from
granular Detergent and water.

• Use COLD water on unknown stains because HOT water can set stains.

• Check care label instructions for treatments to avoid on specific fabrics.

• Check for colorfastness by testing stain remover on an inside seam.

• Rinse and wash items after stain removal.

Stain Removal

STAIN TREATMENT

Adhesive tape, chewing gum,
rubber cement

Baby formula, dairy products, egg
Beverages (coffee, tea, soda,

juice, alcoholic beverages)

Blood

Candle wax, crayon

Chocolate
Collar or cuff soil, cosmetics
Dye transfer on white fabric
Grass
Grease, oil, tar (butter, fats,

salad dressing, cooking oils,
car grease, motor oils)

Ink

Mildew, scorch
Mud

Mustard, tomato

Nail polish

Paint, varnish

Rust, brown or yellow
discoloration

Shoe polish

Apply ice. Scrape off excess. Place stain face down on paper towels. Saturate with prewash stain remover or
nonflammable dry cleaning fluid.

Use product containing enzymes to pretreat or soak stains.
Pretreat stain. Wash using COLD water and bleach safe for fabric.

Rinse with COLD water. Rub with bar soap. Or pretreat or soak with product containing enzymes. Wash
using bleach safe for fabric.

Scrape off surface wax. Place stain face down between paper towels. Press with warm iron until wax is
absorbed. Replace paper towels frequently. Treat remaining stain with prewash stain remover or nonflamma­ble dry cleaning fluid. Hand wash to remove solvent. Wash using bleach safe for fabric.

Pretreat or soak in WARM water using product containing enzymes. Wash using bleach safe for fabric.
Pretreat with prewash stain remover or rub with bar soap.
Use packaged color remover. Wash using bleach safe for fabric.

Pretreat or soak in WARM water using product containing enzymes. Wash using bleach safe for fabric.
Scrape residue from fabric. Pretreat. Wash using hottest water safe for fabric. For heavy stains and tar, apply

nonflammable dry cleaning fluid to back of stain. Replace towels under stain frequently. Rinse throughly.
Wash using hottest water safe for fabric.

Some inks may be impossible to remove. Washing may set some inks. Use prewash stain remover, denatured
alcohol or nonflammable dry cleaning fluid.

Wash with chlorine bleach if safe for fabric. Or, soak in oxygen bleach and HOT water before washing. Badly
mildewed fabrics may be permanently damaged.

Brush off dry mud. Pretreat or soak with product containing enzymes.
Pretreat with prewash stain remover. Wash using bleach safe for fabric.
May be impossible to remove. Place stain face down on paper towels. Apply nail polish remover to back of

stain. Repeat, replacing paper towels frequently. Do not use on acetate fabrics.
WATER BASED : Rinse fabric in cool water while stain is wet. Wash. Once paint is dry, it cannot be removed,

OIL BASED AND VARNISH : Use solvent recommended on can label. Rinse throughly before washing.
For spots, use rust remover safe for fabric. For discoloration of an entire load, use phosphate Detergent and

nonchlorine bleach. Do not use chlorine bleach because it may intensify discoloration.
LIQUID : Pretreat with a paste of granular Detergent and water. PASTE : Scrape residue from fabric. Pretreat

with prewash stain remover or nonflammable dry cleaning fluid. Rub Detergent into dampened area, Wash
using bleach safe for fabric.

Follow fabric care label

instructions

Before Starting to Wash

14

TUB DRY

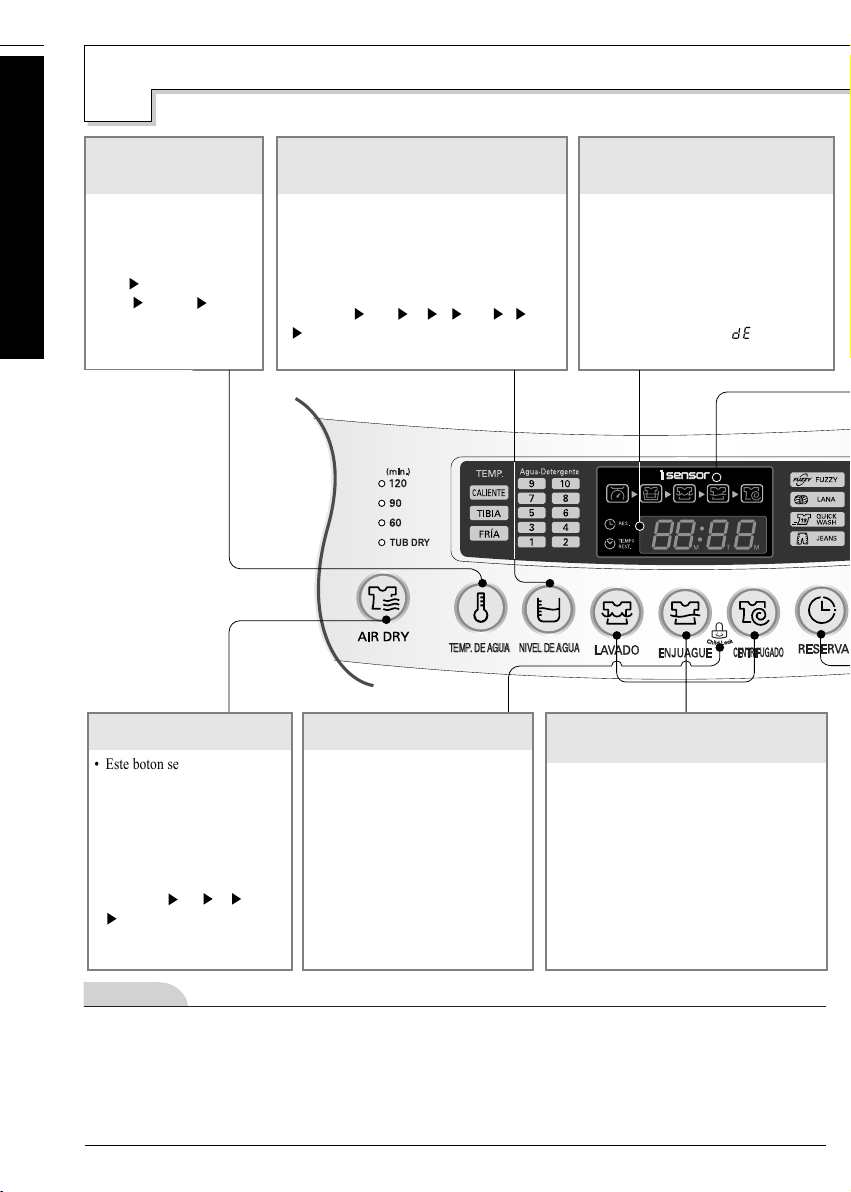

unction of each Button

F

WATER TEMPERATURE
BUTTON (OPTION)

• Use to select Water
Temperature.
Pressing the button allows
you to select COLD
WARM (HOT&COLD)

Before Starting to Wash

HOT COLD
respectively.
Default setting is COLD.

AIR DRY

• This button is used for air-drying of your
laundry.

• Air dry selections light up in sequence as
follows.
TUB DRY 60 90 120
TUB DRY as the button is pushed.

WATER LEVEL BUTTON

• Use to select the proper amount of water in relation
to the weight and type of laundry.

• Automatically controlled, but can be selected
manually by pressing the WATER LEVEL Botton.

•WATER LEVEL is automatically selected for
FUZZY(normal) program.
The following settings are indicated as the button is
pushed
7 8 • 9 10 1 2 • 3 4 5 • 6 7

TIME LEFT, DELAY START
(RESERVATION), ALARM INDICATION

• Time left - During operation, the remaining time

• DELAY START INDICATION
(RESERVATION) - When DELAY START
(RESERVATION) program is selected, it
indicates the finishing time. (RES.=DELAY)

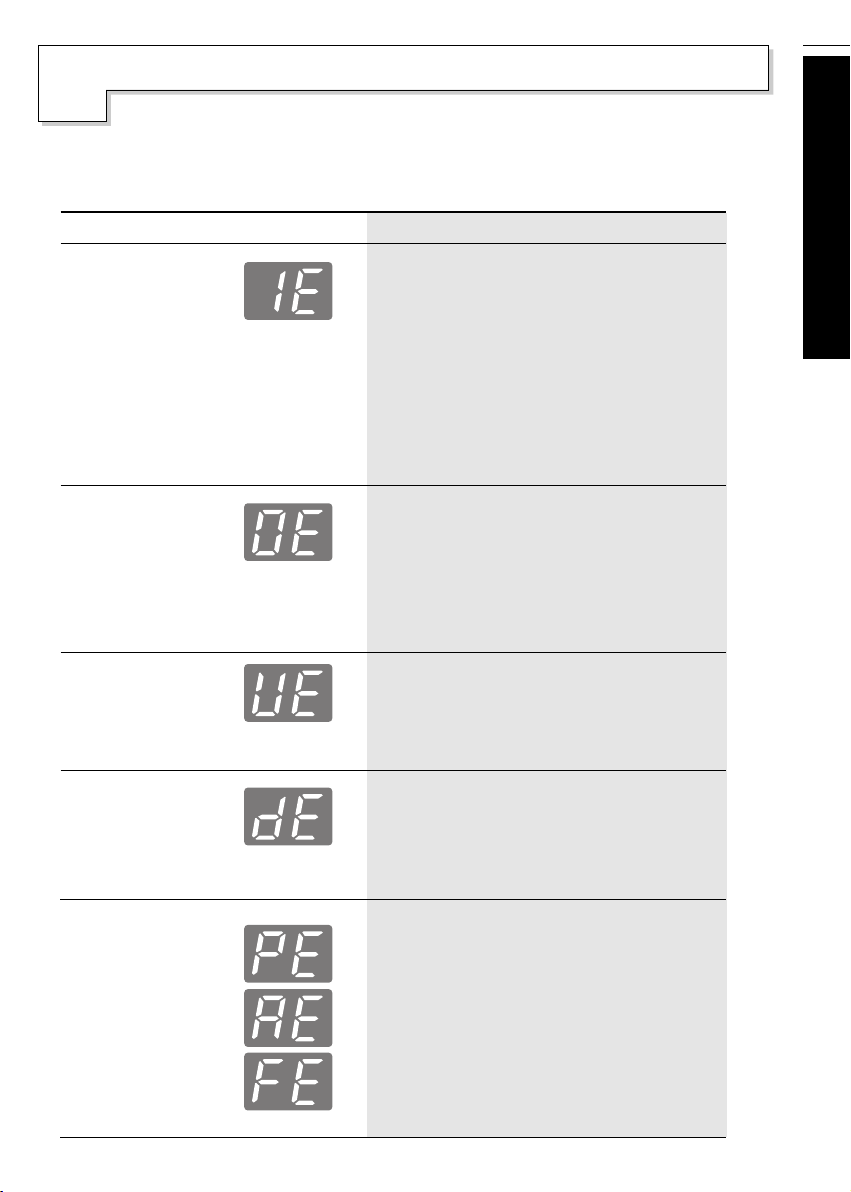

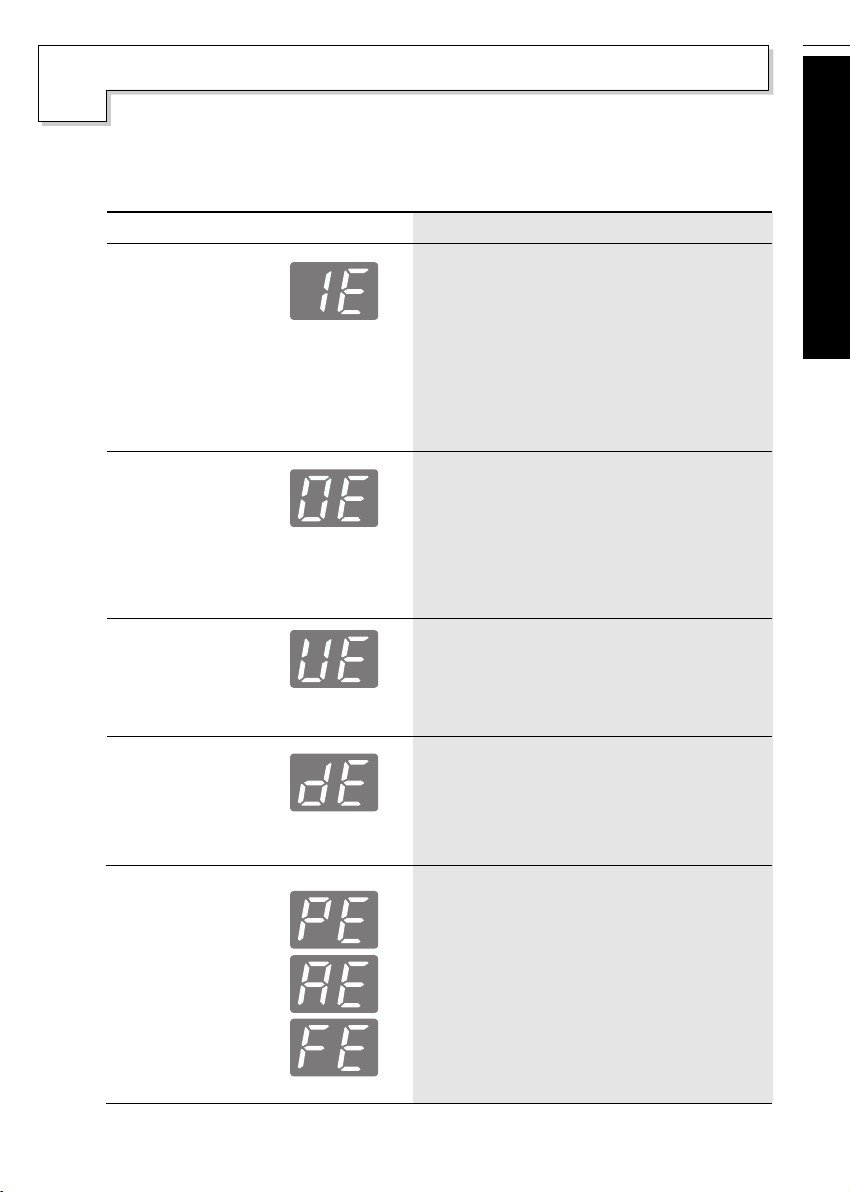

• Alarm indication -When an error occurs, an error
message appears to indicate the abnormality. For
example, indicates that the lid is open.

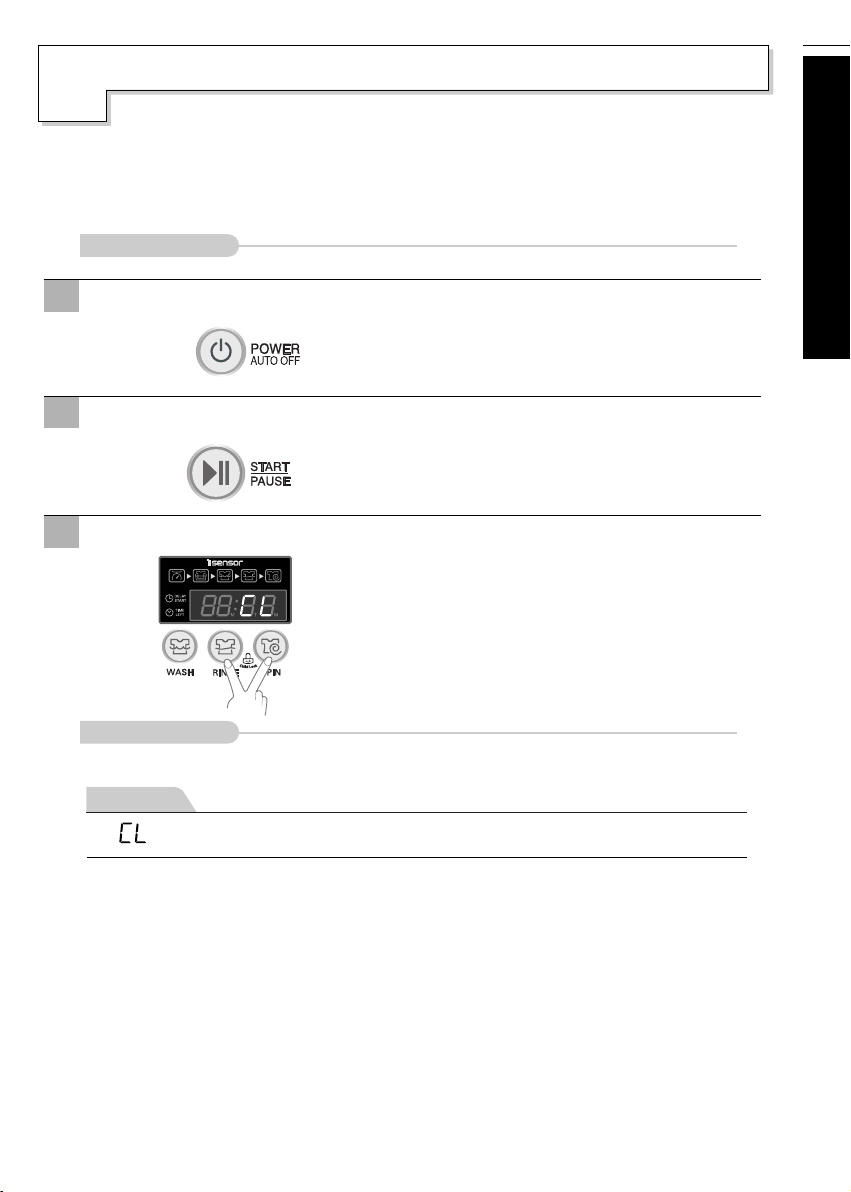

CHILD LOCK FUNCTION

• Use to lock or unlock the control
buttons to prevent settings from
being changed by a child.
To lock, push the RINSE and
SPIN buttons simultaneously and
to unlock push them one more
time during the washing process.

(refer to page 25)

indicated.

WASH. RINSE. SPIN BUTTON

• Use when wash, rinse, spin
time need to be adjusted.

• The time increases when the
button is pressed .

• If adjustments are needed
during the wash, press the
[start/pause] button before
making any changes.

• When the button is pressed
during washing, the remaining
time is displayed.

NOTE

* For optimizing the washing algorithm, the displaying time may be changed during washing-increased by

8minutes at maximum and decreased by 4 minutes at maximum.

* If the Detergent quantity is put more than the standard, for increasing the rinsing performance, it automatically

adds rinsing, and the remaining time may be increased.

* The standard detected by the sensor changing the algorithm is set by the normal standard. It may not be same to

the washing habit of a specific user. So, it does not matter that the user uses it according to her/his washing habit.

* The sensor for a Detergent quantity is designed to detect based on a synthetic Detergent powder. If you put a

liquid one or a natural one or too much bleaching agent, the detecting ability of the sensor may be decreased.

WASHING CONDITION INDICATOR (OPTION)

• It only operates in FUZZY Program.

• During being detected by the sensor, the LED flashes green, orange
and red in turn. And, after detecting, the LED lights a specific color according to the detecting condition as
follows:

If the current washing condition (Detergent quantity, Water Temperature, water quality, etc.) is determined as
better than the standard one, it optimizes the algorithm to save the energy by decreasing washing time/strength,
and the LED automatically turns to red.
If the current washing condition is determined as worse than the standard one, it optimizes the algorithm by
increasing washing time/strength, and the LED automatically turns to orange.
If the current washing condition is determined as equal to the standard one, the algorithm has no change and the
LED turns to green.

POWER(AUTO OFF)
BUTTON

• Use to turn the power on or off.

• Push again and power goes on or off

• The power goes off automatically about
10 seconds after the wash is finished.

15

Before Starting to Wash

DELAY START (RESERVATION) BUTTON

• Use to set a delayed finishing time.

• The time increases when the button
is pushed.

• The following settings are indicated
as the button is pushed 3 4 5
...11 12 14 16 ...46 48

3 HOUR.

•To cancel delay time, turn the
power switch off.

(refer to page 24)

* Because the detecting ability of the sensor may be decr eased by using it for a long time, periodically use

TUB CLEAN course to clean the tub. (refer to page 21)

* Even if the water level or the water temperature are changed by the user in FUZZY(Normal) Program,

the sensor will still work. The sensor algorithm may differ according to models.

* The control panel may differ according to different models.

PROGRAM BUTTON

• Use for selecting wash program.

• This button allows you to select 8
different programs for different kinds of
laundry and dirtiness.

• program selections light up in sequence as
follows: FUZZY(Normal) WOOL
QUICK WASH JEANS SMART
CLEANING SILENT FAVORITE

TUB CLEAN FUZZY(Normal) etc.
Select the desired program by pressing the
button.

START/PAUSE BUTTON

• Use to start or pause the
washing process.

• Repeats start and pause by
pushing the button.

16

ashing Programs

W

Washing Programs

(Normal Wash)

Used for normal loads, this
mode automatically selects the
most appropriate conditions
and completes the sequence
in one operation. The built-in
sensor detects the size of the
load and the ideal wash
power and wash, rinse and
spin times are set accordingly.

Use this program for washing
delicate fabrics such as lingerie and
woolens. (wash only “water
washable” clothes)
Before washing your woolens
check the care label for the
washing instructions.
(wash only water washable clothes)

Use this mode when washing
lightly soiled clothes for a short
time. The highly recommended
laundry amount is under 2.0kg.

Washing

Programs

Add

the

laundry

1

1

1 5

2

3

3

2

• Select the

WOOL

program on
the Control
panel.

2

• Select the

QUICK
WASH

program on
the Control
panel.

Add

the Detergent

• Add the appropriate
quantity of Detergent
as indicated by the
WATER LEVEL next to

WATER DETERGENT.

Or follow the Detergent
manufacturer’s
instructions

• Use neutral
Detergent
appropriate for the
laundry.

• When washing
woolens use a
mild Detergent
recommend- ed for
washing wool.

• Add the appropriate
quantity of Detergent as
indicated by the
WATER LEVEL next to

WATER DETERGENT.

Or follow the Detergent
manufacturer’s
instructions

4

5

Use Jean program when
washing Jeans of different sizes

Use this program to increase
rinsing performance.
This would include underwear
and baby clothes.
If someone has sensitive skin or
skin trouble, use this program.

1 5

1 5

3

• Spread
the jean
evenly in
the tub

3

2

• Select the

JEANS

program on
the Control
panel.

2

• Select the

SMART
CLEANING

program on the
Control panel.

17

Washing Programs

3

• The pulsator rotates for 8
seconds to detect the
laundry load.

• Then the WATER LEVEL
and the amount of
Detergent to be used will
be shown and water will
be supplied.

4

4

Close the lid

5 6

•Water will be
supplied for 2
minutes after the
start of the wash
to supplement
the water the
laundry has
absorbed.

6

6

Finish

• When the wash
program ends, the
buzzer will ring
for 10 seconds
before the Power
goes off
automatically.

7

7

Caution & Note

•If water is already in the tub, or putting
wet laundry into the tub before starting
will increase the WATER LEVEL.

•With lightweight bulky loads, WATER
LEVEL can be set low.

• Changes to Water Temperature
(HOT/COLD) and wash level are
possible during operation.

(refer to page 14)

• When setting the WATER LEVEL
manually, do not set to Medium to
prevent damage to laundry.

•Washing with HOT water may damage
the laundry (Water is set to cold
automatically). Ensure that the load is
under 2kg.

• In order to avoid damage to laundry,
the spin cycle may appear slow.
This also avoids wrinkles and clothing
may still contain some water. This is
normal.

• When static pressure of water is more
than 2kg/cm2, the QUICK WASH course
will be within 19min.

4

4

6

6

7

7

18

minmin min minminmin min min min min min min min

Lamp

Off

S

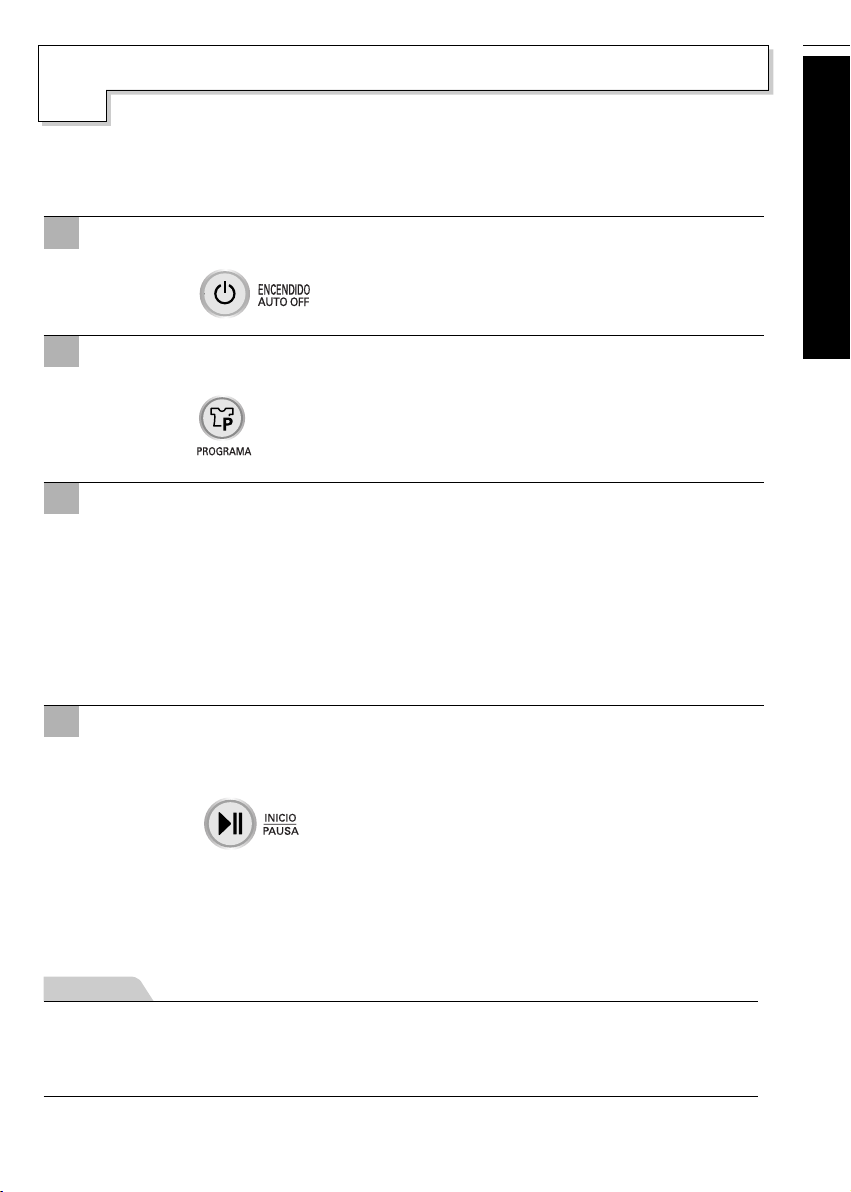

1

Washing Programs

2

3

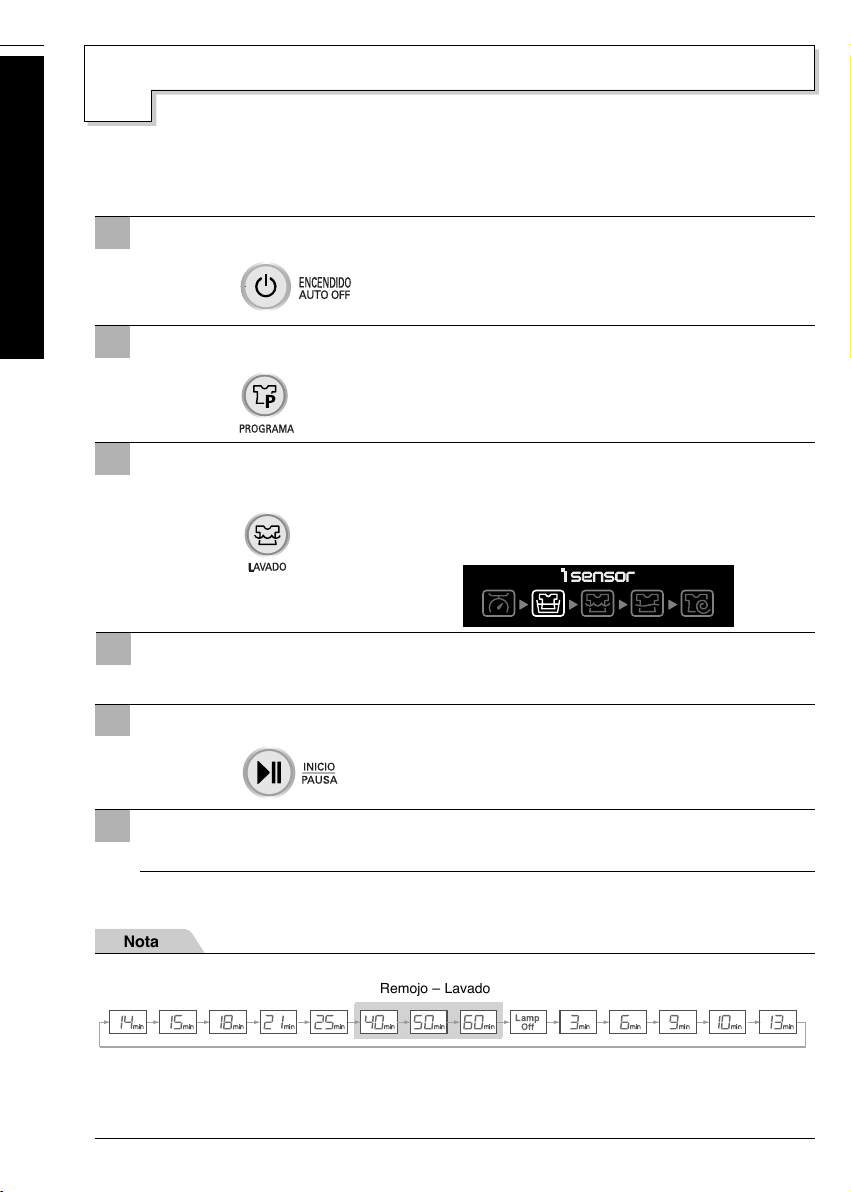

OAK Wash

Use this mode to wash normal clothes or thick and heavy clothes which are excessively dirty.
SOAK mode can be used with FUZZY or JEAN or SILENT or FAVORITE program.

Press the POWER (AUTO OFF) button to turn power on.

Press the PROGRAM button to select the washing program.

• SOAK will not work in WOOL and QUICK WASH,
TUB CLEAN Program.

Press the WASH button, to select SOAK program.

• Keep pressing the WASH button until the light turns on
‘SOAK’ and ‘WASH’ simultaneously as next image.

• SOAK program only works when socking time is 40, 50 or
60 minutes.

Add the Detergent.

4

Add the laundry and press the START/PAUSE button.

5

Close the lid.

6

Finish

NOTE

• Order of Soak-Wash timing

• Select soaking time 40minutes, 50minutes, or 60minutes (including washing time) by pressing the
Wash button repeatedly.

• If necessary, select the times of Rinse and the time for Spinning by pressing the Rinse or Spin
buttons till you reach the desired times.

• The appropriate quantity of Detergent marked next to
the WATER LEVEL of WATER-DETERGENT.

• The WATER LEVEL will be shown and water will be
supplied.

•Water will be supplied for 2 minutes after the start of the
wash to supplement the absorbed water by the laundry.

• When the wash program ends, the buzzer will ring for
10seconds before the Power goes off automatically.

Soak-Wash

AVORITE Wash

Pressing the FAVORITE button allows you to store your FAVORITE wash conditions in the

F

normal cycle memory and then recall it for use at a later time.

Press the POWER (AUTO OFF) button to turn power on.

1

Select the FAVORITE program.

2

Select your FAVORITE wash conditions.

3

• Press the TEMP. button to select wash Water
Temperature.

• Press the WATER button to select

WATER.

• Press the WASH button, the RINSE button & the SPIN
button to select wash time, rinse time & spin time
respectively you want to store.

19

Washing Programs

Press the START/PAUSE button to store & start your FAVORITE wash cycle.

4

Power turns off automatically after wash.

NOTE

To recall your FAVORITE cycle.

1. Press POWER on.

2. Select the FAVORITE cycle by pressing the PROGRAM.

3. Press the START/PAUSE button. Then the wash cycle starts.

20

S

1

Washing Programs

2

3

4

ILENT Wash

Use this program to wash quietly in SILENT especially during late night and dawn.

Press the POWER (AUTO OFF) button to turn power on.

Press the PROGRAM button to select SILENT program.

Add the laundry into the washing tub.

Press the START/PAUSE button.

Add the Detergent and close the lid.

5

NOTE

• SILENT program takes longer washing time than FUZZY(Normal) program.

•To reduce noise in spinning, spin rpm is lower than normal spinning rpm. So the laundry has
more moisture than normal.

21

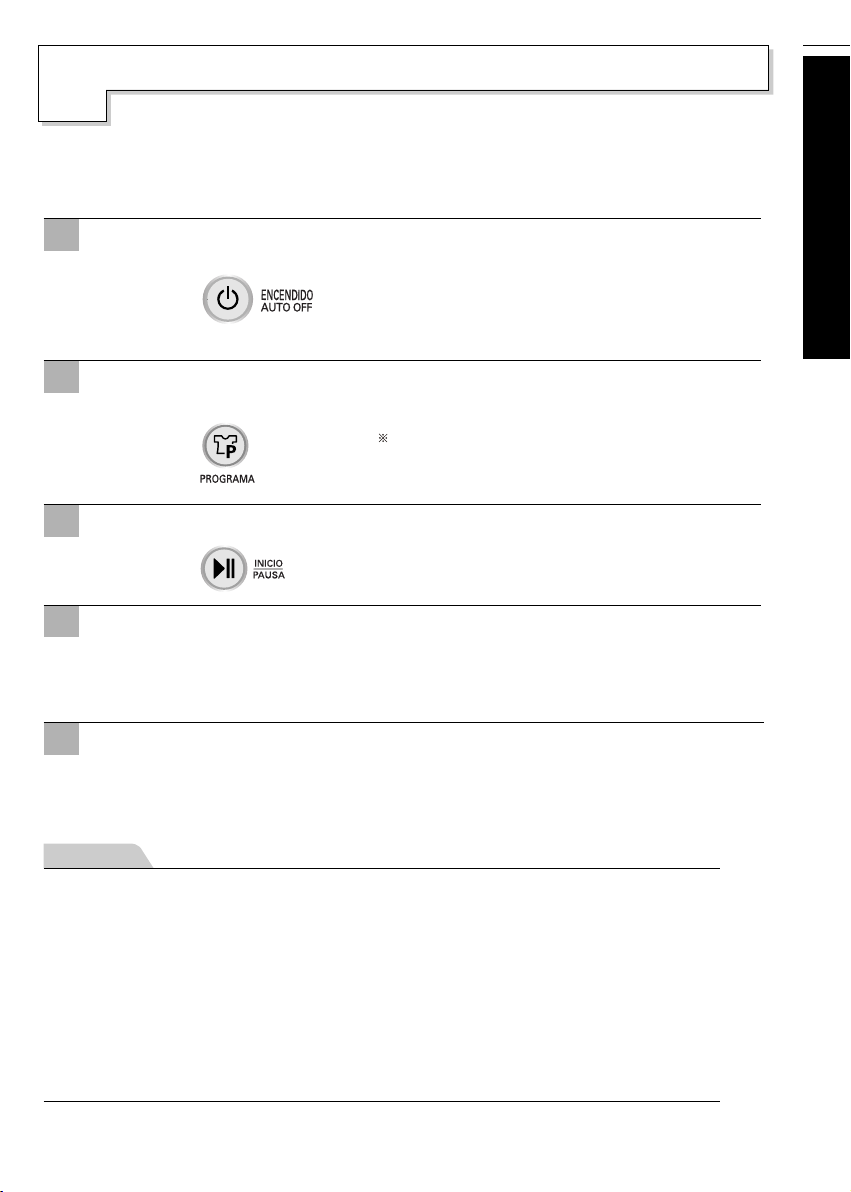

UB CLEAN

T

If scrud is allowed to build-up in the machine it can result in stains on your clothes or unpleasant smell in
your washer.
Scrud is the way build-up that can occur within any washer when the fabric softener comes into contact
with Detergent, and according to particular degree of dirtiness or quality of water to be use, in these
case, use this program to clean inner tub and outer tub.

Press the POWER (AUTO OFF) button to turn power on.

1

Press the PROGRAM button to select the TUB CLEAN program.

2

Ex-Large WATER is set automatically.

Press the START/PAUSE button.

3

After 10 minutes of water supplement. Add the oxygenated bleach (about 300 m ).

4

• Do not use Detergent box.

• Do not place any laundry inside tub.

• Left time is displayed.

Additional Function Program

Close the lid.

5

NOTE

• Before using this program remove lint inside lint filter.

• When using this program, do not place any laundry inside tub.

• This program takes about 3 hours to be completed.

• After using this program, remove dirt inside filter.

• After finishing this program, open the lid of wash to remove irritant odor.

• Do not pour bleach into the tub directly. It might cause damage the tub.

• Do not leave diluted oxygenated bleach inside tub for long time.
It rusts the tub must drain the remained diluted oxygenated water out.

• Use this program once for every month.

• Do not use this program repeatedly.

• When the lid is open the machine will not operate, and an
alarm signal will remind you to close the lid.

22

IR DRY

AIR DRY for your laundary.

A

Press the POWER (AUTO OFF) button to turn power on.

1

Additional Function Program

Press the AIR DRY button to select the desired timing.

2

Press the START/PAUSE button.

3

Close the lid.

4

NOTE

Select "Air Dry" 30min ‘ TUB DRY

-Use this mode to keep inner tub from getting moldy caused by remaining moisture.

- Do not place any laundry inside tub.

- Use this mode once a week.
Caution) For better performance, put drain hose down to the floor so that water inside will be
completely drained out.

Select “Air Dry” above 1 hour

- Use this mode to reduce the drying time by minimizing remaining moisture on the laundry.

- In general, this is very effective on synthetic items(100% polyester).

- Do place laundry which is evenly distributed(Under 2kg).

- For normal clothes : Select 1 hour

- For synthetic items(100% polyester): Select 2 hours or 3 hours(on some models)

23

ption Washing

O

1

2

When you only need the Wash, Wash/Rinse or Rinse cycles, these can be set manually.

Press the POWER (AUTO OFF) button to turn power on.

Only Wash Only Rinse Only Spin

Press the WASH button to
select the desired timing.

Only Wash,Rinse Only Rinse,Spin

Press the WASH button to
select the desired timing.

Press the RINSE button to
select the desired times of
rinse.

Press the RINSE button to
select the desired times of
rinse.

Press the RINSE button to
select the desired times of
rinse.

Press the SPIN button to
select the desired times of
spin.

Additional Function Program

Press the SPIN button to
select the desired times of
spin.

Only Drain

When you want to only
drain, wait until the water
in the washing tub drains
completely.

You can use this option
for preventing wrinkles of
laundry

Press the WATER LEVEL button, to control the water level according to the

3

amount of laundry. If you do not choose anything, it is set the middle water
level automatically.

Add the laundry into the washing tub.

4

Press the START/PAUSE button.

5

Add the detergent and close the lid.

6

NOTE

• When a Wash, Wash/Rinse or Rinse only option is selected, after the wash is completed the water will not
be drained off. If you wish to drain the water, press SPIN button and wait until the water in the tub has drained
completely. Then press the START/PAUSE button.

• If you do not specify the water level, then Medium will be automatically selected.

• If only Rinse is selected, the process will start from Water Supply.

24

ELAY START (RESERVATION) Wash

DELAY START (RESERVATION)Wash is used to delay the finishing time of the operation.

D

The hours to be delayed can be set by the user accordingly.
The time on the display is the finishing time , not the start time.

Press thePOWER (AUTO OFF) button to turn power on.

1

Additional Function Program

Press the PROGRAM button to select the washing program.

2

Press the DELAY START(RESERVATION) button.

3

Add the Detergent.

4

Add the laundry and press the START/PAUSE button.

5

Close the lid.

6

• Select the program for laundry on the Control panel.
This program will not work in WOOL and TUB CLEAN
Program.

• The light will ‘DELAY’turn on and
‘TIME LEFT’ will be marked.

•

Press the button repeatedly to set the desired finishing time.
For example, To finish washing in 9 hours from now, by
make the number 9:00 pressing the DELAY START
(RESERVATION) button repeatedly.

(RES.=DELAY)

• The appropriate quantity of Detergent marked next to
the WATER of WATER•DETERGENT.

• When the lid is open the machine will not operate, and
an alarm signal will remind you to close the lid

• When you press the START/PAUSE button the light will
blink.

•Water will be supplied for 2 minutes after the start of the
wash to supplement the water the laundry has absorbed.

Finish

NOTE

• Finishing time can be delayed from 3~48 hours. Delaying from3~12 hours can be done in 1 hour time intervals
and from 12~48 hours in 2 hour time intervals.

• If the lid is open, the machine will not work, and an alarm signal will alarm to remind you to close the lid.

•To select washing time, rinsing times, spinning time, water level, hot/cold or wash power manually, press the
DELAY START (RESERVATION) button and select the desired option. Then press the START/PAUSE button.

• When the laundry cannot be taken out immediately after the wash program ends, it is better to omit the spinning
program . (The laundry will be wrinkled if left for a long time after spinning.)

• The washing will be finished according to the delayed time.

25

ther Useful Functions

O

Child Lock Function

If you want to lock all the keys to prevent settings from being changed by a child, you can use the
child lock option.

How to Lock

Press the POWER (AUTO OFF) button.

1

Press the START/PAUSE button to start washing.

2

Press both the RINSE button and the SPIN button simultaneously.

3

•Turn Power on.

• After all washing conditions are set according to the manual.

• During the wash program, all the buttons are locked
until washing is completed or it is child-lock
function is deactivated manually.

Additional Function Program

How to Unlock

If you want to unlock during wash, press both the RINSE and the SPIN button simultaneously again.

NOTE

•“ ” & the remaining time are alternatively shown on the display while they are locked.

Mute Option

If you want to use the washing machine without alarm signal sounds, press both the WASH and SPIN

buttons simultaneously.
To make buzzer work, press both the WASH and SPIN buttons simultaneously one more time.

Seeing Remaining Time

To see the remaining time for each process, press one of the WASH, RINSE and SPIN buttons.
The remaining time for each process will appear for about 1 second.

26

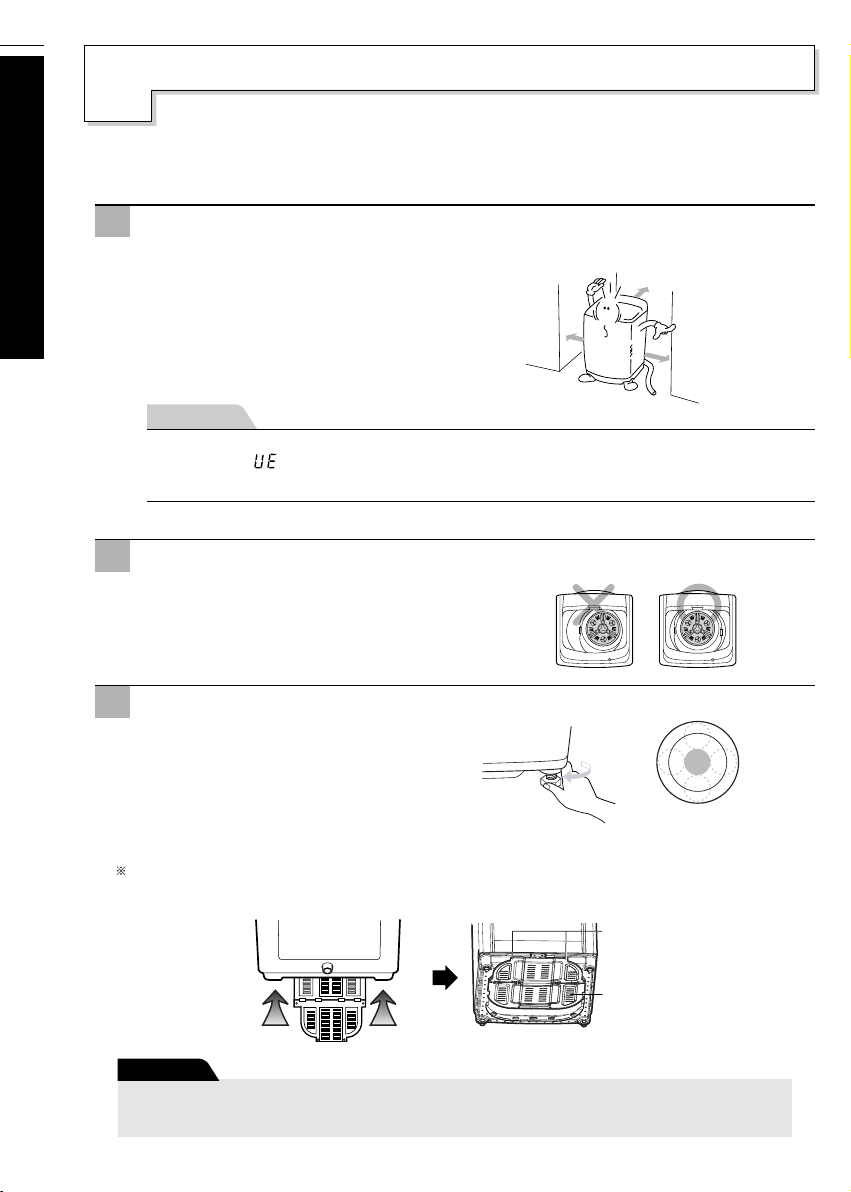

Installation

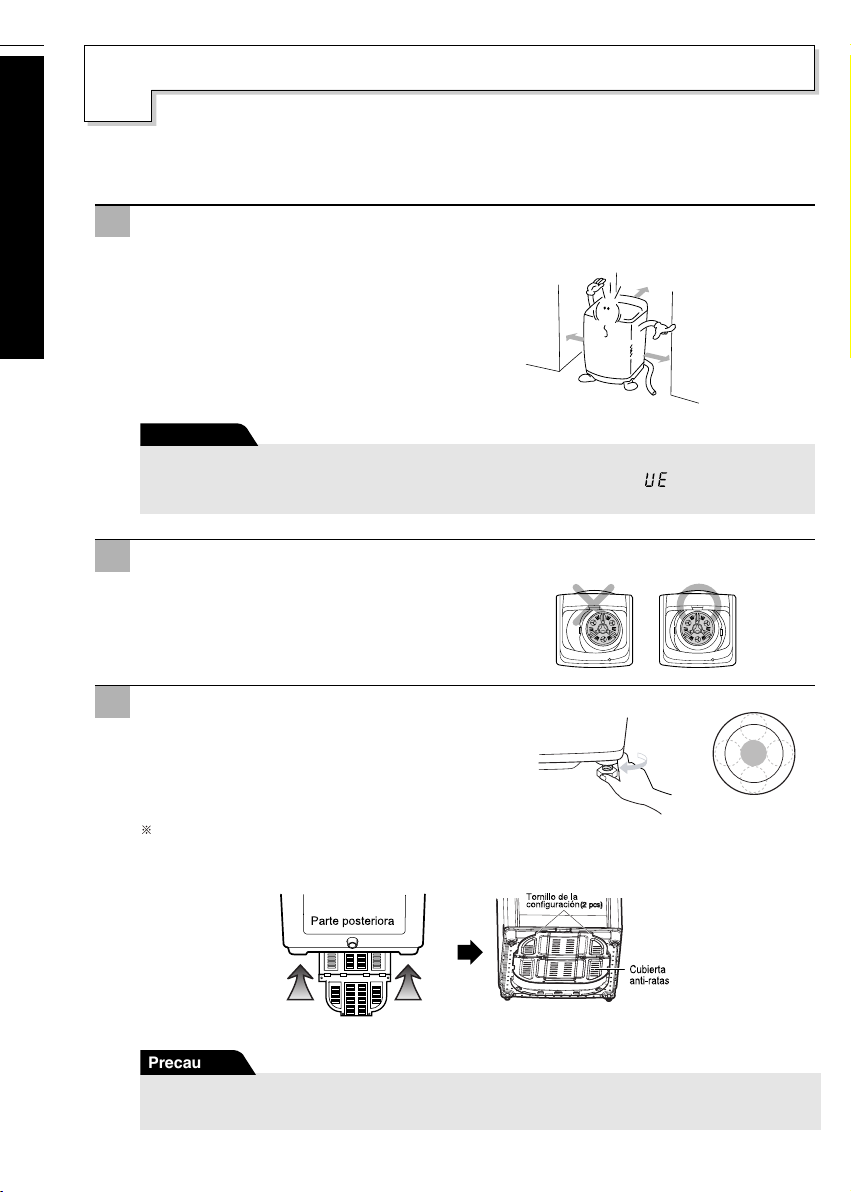

lacing and Leveling

Please ensure that transit restraint has been removed before operating your machine.

P

Place the machine on a flat and firm surface which allows proper clearance.

1

We suggest a minimum clearance of 2 cm to the
right side and left sides of the machine for ease of
installation.
At the rear, a minimum clearance of 10 cm is
suggested.

NOTE

If the washer is installed on a uneven,weak or tilted floor causing excessive vibration,
spin failure or “ ” error can happen to it.
It must be placed on a firm and level floor to prevent spin failure.

more
than
2 cm

more than 10 cm

more than
2 cm

Check that the machine is level

2

Open the lid and look from above to see if it is
same as shown.

Leveling the machine

3

Lift the front of the washing machine and twist
the Adjustable Leg until the surface bubble is
placed in the center.

Adjustable legs

Installing the Anti-Rat Cover (option) Insert the anti-rat cover to be firmly fixed from the back or
front of washing machine and screw it

BACK

Caution

If the power is supplied from a cord extension set or generator, the cord extension set or electrical
portable outlet device should be positioned so that it is not exposed to splashing or ingress of moisture.

Top view of the machine

Level indicator

SETTING SCR(2pcs)

ANTI-RAT COVER

onnecting Water Supply Hose

Before connecting the Water Supply Hose to the water tap, check the hose type and then

C

choose the correct instruction here under.
Note that the Water Supply Hose supplied may vary from country to country, Make sure to
connect the blue inlet hose to the COLD water tap, and the orange inlet hose to the HOT
water tap.

Connecting Water Supply Hose to water tap

27

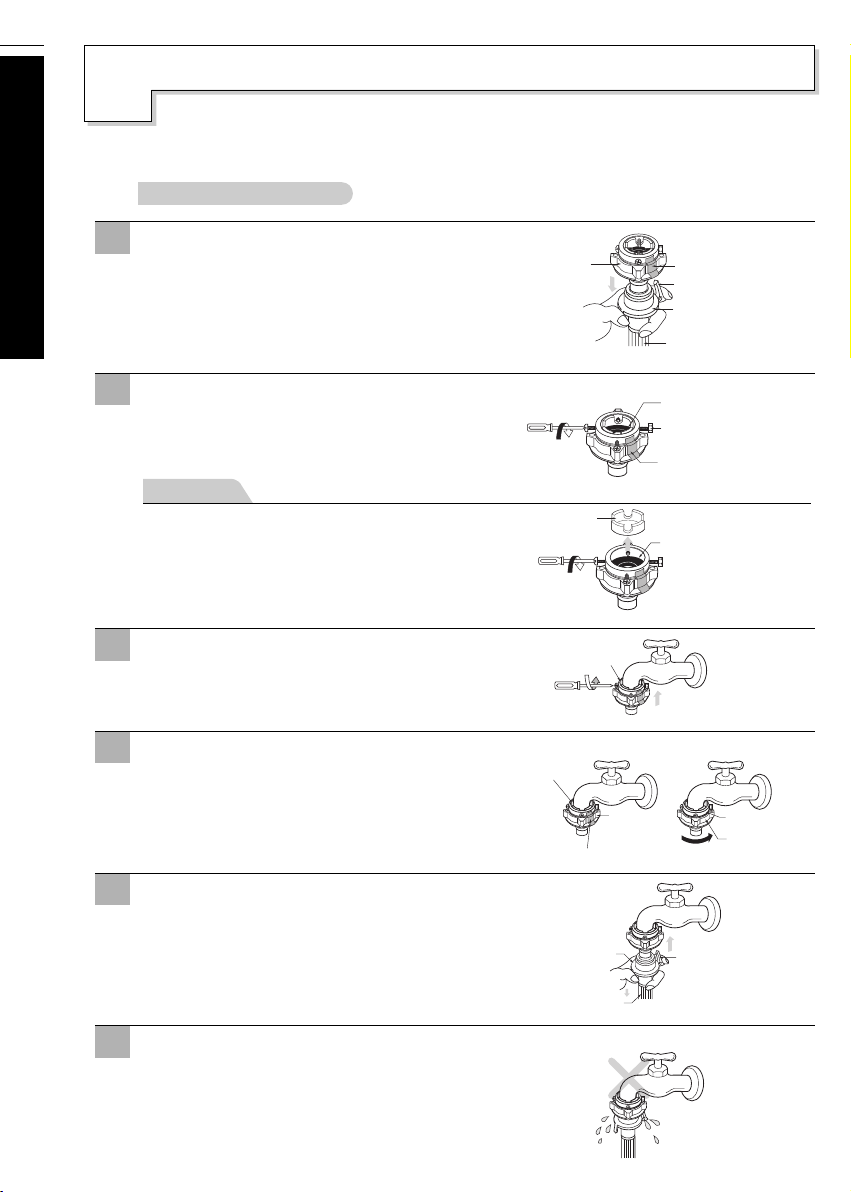

Installation

Normal Type

Untighten the screw

1

Untighten the screw of the connector so that the
tap can be placed in the middle.

Fixing the connector to the tap

2

Push the upper connector up till the rubber
packing is in tight contact with the tap. Then
tighten the 4 screws.

Attach the water supply hose securely to the

3

connector

Push the water supply hose vertically upwards
so that the rubber seal within the hose can
adhere completely to the tap.

Fixing the connector to the water supply hose

4

Attach the water supply hose to the connector
and then tighten it by screwing it to the right.

(Normal tap without thread & screw type inlet hose.)

Rubber packing

screw

Connector

Connector

Water
Supply Hose

Check the connection of water supply hose and the connector

5

After connecting the hose, open the tap to check
for any water leakage.
If the water leaks, close the tap and start again
from step 1

NOTE

The washing machine is to be connected to the water mains using new hose-sets and old hose-sets should
not be reused.

28

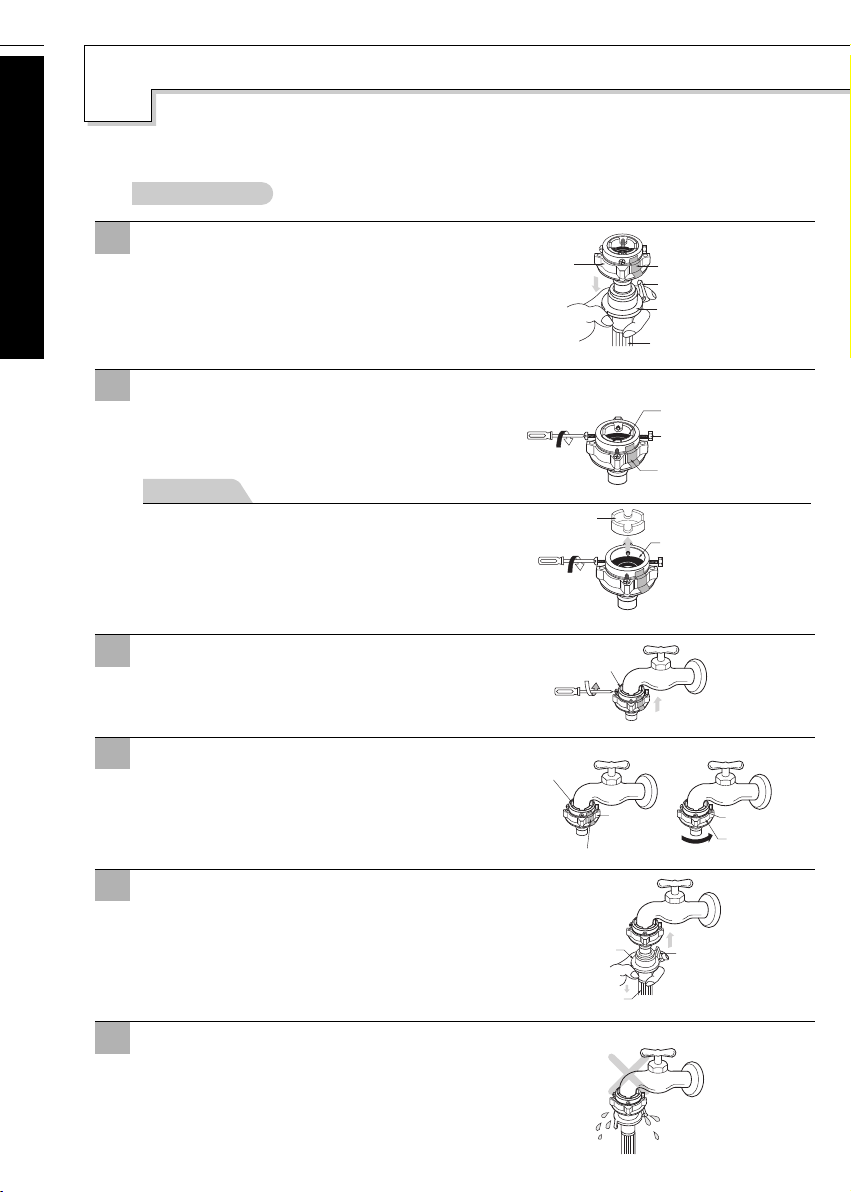

onnecting Water Supply Hose

C

Installation

1

2

3

4

Normal Type

Separate Middle connector from Water Supply Hose

Separate Middle connector from the Water
Supply Hose by pulling the Pressing Rod and
the Pressing Handle that is attached to the Water
Supply Hose.

Loosen the fixed nuts to connect the connector to the tap

Untighten the screw of the connector so that the
tap can be placed in the middle.

NOTE

In case tap is too large.

If the tap diameter is too large or is square,
untighten the 4 screws and remove the guide
plate. Then follow step1.

Fixing Connectors to the Tap

Push the upper connector up till the rubber
packing is in tight contact with the tap. Then
tighten the 4 screws.

Fixing Upper Connector and Middle Connector

Remove the fixed sticker in between the Upper
and Middle Connectors. Tighten the connectors
by holding one connector and twist middle
connector to the right.

(Normal tap without thread & one touch type inlet hose.)

Middle
connector

Guide plate

Connector

Connector

Fixed sticker

Fixed Sticker
Pressing Handle
Pressing Rod

Water Supply Hose

Rubber packing

screw

Fixed sticker

Rubber packing

Middle
Connector

Connector
Middle

Connector

Connecting Middle Connector and Water Supply Hose

5

Press down the pressing rod of the Water Supply
Hose which was separated from middle connector
(refer to Step1) and then join it to the middle
connector.

Check for water leakage

6

After connecting the hose, open the tap to check
for any water leakage.
If the connection leaks, close the tap and start
again from step 1.
If you skip step 1, water leakage may occur.

Pressing rod

Water Supply Hose

Pressing handle

Screw Type

Attach the water supply hose to the tap.

1

Push the water supply hose up so that the rubber
packing within the hose can adhere completely
to the tap.

Connect the water supply hose to the tap.

2

Connect the water supply hose to the tap and
then tighten it by screwing it to the right.

Check water leakage.

3

After connecting the hose, open the tap to check
for any water leakage.

Water
tap

29

Installation

Rubber Packing

Water Supply Hose

Connecting Water Supply Hose to the machine

• Connect the water supply hose to inlet valve
of the washing machine, and then lock it by
turning the hose connecting part.

• Check to see if there is a rubber seal inside
the connector.

Hose connector

Rubber seal

30

onnecting Drain Hose

Before connecting Drain Hose, åcheck your Drain Hose model and choose the correct

C

instructions.

Pump Model

Installation

1

2

1

Fit the end of the drain hose to the outlet of the
drain pump and tighten the clamp.

Put the other end of the drain hose over the
standpipe or wash tub.

Within 50mm

0.9~1.2m

NOTE

•To prevent siphoning, the drain hose should not extend more than 50 mm from the end of the hose guide.

• The discharge height should be approximately 0.9 ~ 1.2 m from the floor.

Non-Pump Model

Before connecting

Ensure that the hose clip is set as indicated here.

Hose
Guide

Drain Hose

Connect the Elbow Hose

2

Push the elbow hose toward the body of the
washing machine.

Place the Drain Hose

3

To change the direction of the hose, pull out the
elbow hose and change the direction.
Repeat Step 2.

Clip

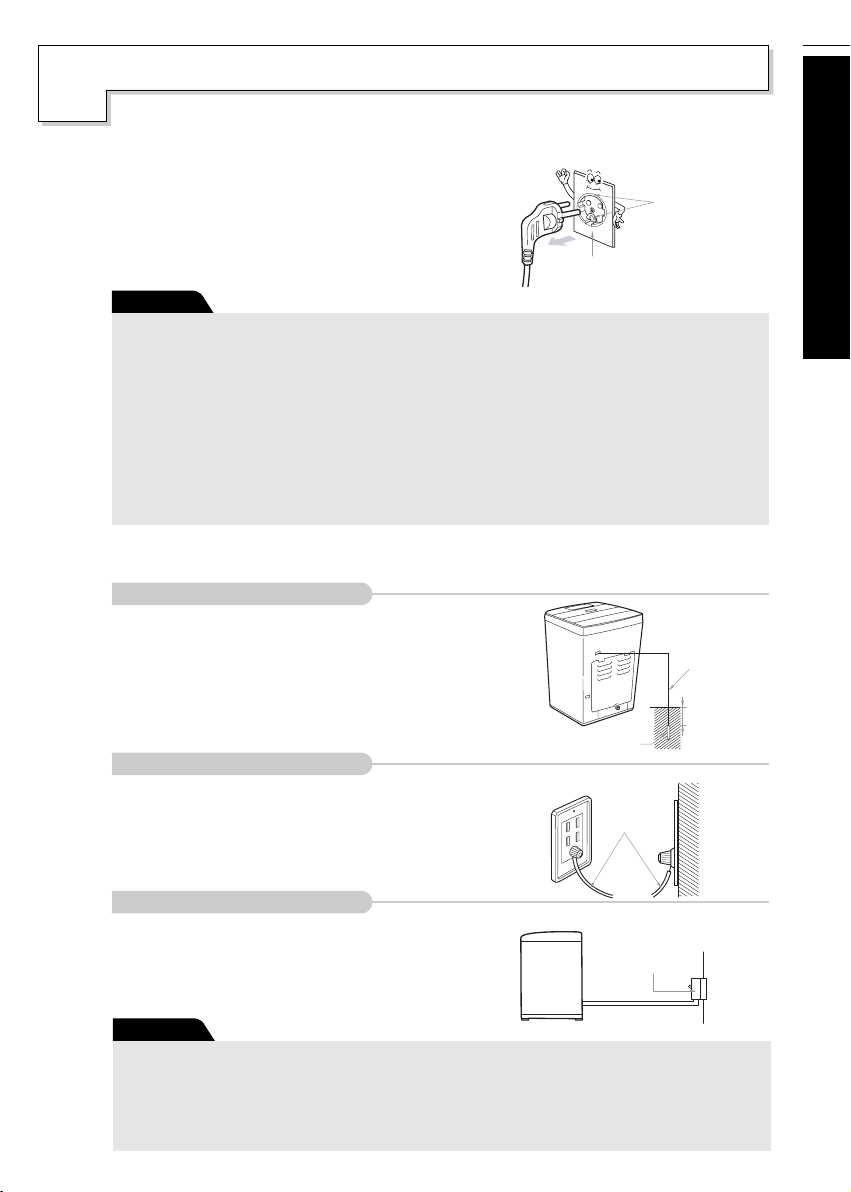

rounding Method

Earth wire should be connected.

G

If the earth wire is not connected, there is possible a danger of electric shock caused by
the current leakage .

Grounding Method with Ground insert space Terminal

If the AC current outlet has a ground terminal, then
separate grounding is not required. Note that AC power
outlet configurations may differ from country to country

Caution

CAUTION concerning the Power Cord

Most appliances recommend they be placed upon a dedicated circuit; that is, a single outlet circuit which powers
only that appliance and has no additional outlets or branch circuits. Check the specification page of this owner's
manual to be certain. Do not overload wall outlets. Overloaded wall outlets, loose or damaged wall outlets,
extension cords, frayed power cords, or damaged or cracked wire insulation are dangerous. Any of these
conditions could result in electric shock or fire. Periodically examine the cord of your appliance, and if its
appearance indicates damage or deterioration, unplug it, discontinue use of the appliance, and have the cord
replaced with an exact replacement part by an authorized servicer. Protect the power cord from physical or
mechanical abuse, such as being twisted, kinked, pinched, closed in a door, or walked upon. Pay particular
attention to plugs, wall outlets, and the point where the cord exits the appliance.

Other Grounding Method

Burying Copper Plate

31

Care and Maintenance

Ground
Terminal

Outlet with ground terminal.

Connect the Ground Wire to a Ground Copper
Plate and bury it more than 75cm in the ground.

Ground Copper Plate

Ground Wire

75cm

Using Ground Wire

Connect the ground Wire to the socket provided
exclusively for Grounding.

Ground
Wire

Using a Short Circuit Breaker

If grounding methods described above are not
possible, a separate circuit breaker should be
employed and installed by a qualified electrician

Caution

•To prevent a possible explosion, do not connect ground to a gas pipe

• Do not connect ground to telephone wires or lightning rods. This may be dangerous during electrical
storms

• Connecting ground to plastic has no effect

• Ground wires should be connected when an extension cord is used.

Short-circuit
breaker

32

leaning and Maintenance

C

Cold water washing

• If you always use COLD water, we recommend that a WARM or HOT wash be used at a regular
intervals e.g. every 5th wash should be at least a WARM one.

When you have finished

•Turn off taps to prevent the chance of flooding should a hose burst.

Care and Maintenance

• Always unplug the power cord after use.

When water supply into the tub is not clean or the filter is clogged with particles (such as sand), clean the
filter in the inlet valve occasionally.

(The figure of power cord and water tap may vary according to the country)

To Clean the Filter in the Inlet Valve

Close the tap before turning off the power.

1 2

Select both HOT/COLD and then press the
[START/PAUSE] button to remove water
from the machine completely.

After removing the water supply

3 4

hose pull out the filter.
Then use a brush to clean the filter.

NOTE

• Before cleaning the filter, the impurities in the water supply hose should be removed.

Turn off the power before
pulling out the cord.

Replace the filter after cleaning it.

To Clean the Lint Filter

1

2 3 4 5 6

NOTE

• If the lint filter is torn or damaged, purchase a new one from LG service center.

To Clean the Pump casing (for pump model)

Place a towel on the

1

floor under the drain
pump cap. Excess
water may flow out.

NOTE

• Check if water leaks after reassembling. (The Rubber ring is in the cap)

Turn the cap

2

counter­clockwise and
pull it out.

Cap

Remove any foreign

3

objects and fluff inside
pump casing and from
the filter.

Filter

Replace the cap. Insert the filter along

4

the guide ribs inside the pump casing.
Filter must face the guide ribs inside
pump casing and securely turn the cap
clockwise.

Guide rib

Filter

leaning and Maintenance

C

When there is a fear of freezing

• Close the water taps and remove the Water Supply Hose.

• Remove the water which remains in the water supply.

• Lower the drain hose and drain the water in the bowl and the drain hose by spinning.

If frozen

• Remove the water supply hose, and immerse it in HOT water at approx.. 40˚C.

• Pour approx.. 2 liters of HOT water at approx.. 40˚C, into the bowl and let it stand for 10 minutes.

• Connect the water supply hose to the water tap and confirm that the washing machine performs the supply and
drainage of water.

33

Care and Maintenance

Wash Inner-tub Leave the lid open after washing to allow moisture to evaporate. If you want to

Inlet Hoses
Exterior Immediately wipe off any spills. Wipe with damp cloth. Try not to hit surface

Long Vacations Be sure water supply is shut off at faucets. Drain all water from hoses if

Cleaning the Inside of your Washer

If you use fabric softener or do regular COLD water washing, it is very important that you occasionally clean
the inside of your washer.

• Fill your washer with HOT water.

• Add about two cups of a powdered Detergent that contains phosphate.

• Let it operate for several minutes.

• Stop the washer, open the lid and leave it to soak overnight.

• After soaking, drain the washer and run it through a normal cycle.

Or use TUB CLEAN PROGRAM periodically.
We do not recommend that you wash clothes during this procedure.

Products that might damage your washing machine

• Concentrated bleaches and diaper sanitizer will cause damage to the paintwork and components of your washer.

• Hydrocarbon solvents i.e. petrol, paint thinners and lacquer thinners, etc. can dissolve plastic and blister paint
(Be careful when washing garments stained with these solvents as they are flammable DO NOT put them in
washer or dryer.)

• Some pretreatment sprays or liquids can damage your washer’s control panel.

• Use of dyes in your washer may cause staining of the plastic components. The dye will not damage the machine
but we suggest you thoroughly clean your washer afterwards. We do not recommend the use of dye strippers in
your washer.

• Do not use your washer lid as a work surface.

clean the inner-tub use a clean soft cloth dampened with liquid Detergent,
then rinse. (Do not use harsh or gritty cleaners.)

Hoses connecting washer to faucet should be replaced every 5 years.

with sharp objects.

weather will be below freezing.

34

C

Troubleshooting

ommon washing problems

Many washing problems involve poor soil & stain removal, residues of lint and scum, and
fabric damage. For satisfactory washing results, follow these instructions.

WASH PROBLEM

Problems

Poor soil
removal

Blue Stains

Black or gray
marks on
clothes

Yellow or
brown rust
stains

Lint

Residue or
Detergent

Possible Causes

Not enough Detergent

•

Wash Water Temperature

•

too low.
Overloading the washer

•

Incorrect wash cycle

•

Incorrect sorting

•

Do not pretreat stain

•

Undiluted fabric softener

•

dispensed directly onto
fabric

A buildup caused by the

•

interaction of fabric softener
and Detergent can flake off
and mark clothes
Not enough Detergent

•

Iron or manganese in

•

water supply, water pipes,
or water heater

Incorrect sorting

•

Tissues left in pocket

•

Overloading the washer

•

Overloading the washer

•

Undissolved Detergent

•

Use too much Detergent

•

Solutions & Preventive Measures

Use correct amount of Detergent for load size, amount of

•

soil and water Hardness.
Use WARM or HOT water for normal soil.

•

Different Water Temperature may be required according to
soil type. (refer to page 10)
Reduce load size.

•

Wash with JEAN or SOAK & JEAN wash cycle for heavy

•

soiled laundry.
Separate heavily soiled items from lightly soiled ones.

•

Pretreat stain and heavy soil according to directions shown

•

on page 9.

Rub the stain with bar soap. Wash.

•

Do not overfill fabric softener dispenser and do not pour

•

liquid fabric softener directly onto fabric.
See page 12 for more instructions.

Keep the recommendations against Scrud(waxy buildup).

•

(refer to scrud page12.)
Use correct amount of Detergent for load size, amount of

•

soil and water Hardness.

To restore discolored load of whites, use rust remover safe

•

for fabric.
Install nonprecipitating water softener or an iron filter in

•

your water supply system for an ongoing problem.
Before washing, run water for a few minutes to clear lines.

•

Wash lint givers eg towels, flannelette sheets, separately

•

from lint collectors eg synthetic fabrics and remove tissues
in pockets before wash. See page 9 for sorting and caring
before loading.
Do not overload the washer

•

Do not overload the washer.

•

Some Detergents need to be pre-dissolved, check the Detergent

•

instructions. Try pre-dissolving the Detergent.
Increase Water Temperature using HOT water safe for fabric.

•

Use proper amount of Detergent.

•

Holes, tears,
or snags

Incorrect use of chlorine

•

bleach.
Unfastened zippers, hooks,

•

buckles
Ribs, tears and broken

•

threads
Overloading the washer

•

Degradation of fabric

•

Never pour chlorine bleach directly on fabric.

•

See page 11 for adding liquid bleach.

Fasten zippers, hooks, and buckles.

•

Remove objects in pockets. See page 9 for caring before

•

loading.

Do not overload the washer.

•

roubleshooting

Before calling for service, check the problem against the list bellows.

T

Symptm Error Message Check up

35

Troubleshooting

Water Supply

Failure

Drainage Failure

Spin Failure

Door(Lid) Open

• Is the water tap shut off?

• Is the water supply cut off ?

• Is the tap or water supply hose frozen ?

• Is the water pressure low or is the filter of the inlet
valve clogged with impurities?

• Is the Hot hose connected to cold?

• Is the Cold hose connected to hot?

• Is the drain hose positioned correctly?

• Is the drain hose bent or placed too high?

• Is the internal part of the hose or drain pump
(only pump model) clogged with impurities?

• Check if electric power has gone off.

• Is the laundry evenly balanced?

• Is the washing machine placed on a flat surface?

• Is the lid closed?

Internal sensing

failure

Power failure

Overflow failure

• Please call your nearest LG Electronics service
center for help.

36

Terms of Warranty

erms of Warranty

T

What Is Not Covered:

• Service trips to your home to teach you how to use the product.

• If the product is connected to any voltage other than that shown on the rating plate.

• If the fault is caused by accident, neglect, misuse or Act of God.

• If the fault is caused by factors other than normal domestic use or use in
accordance with the owner's manual.

• Provide instruction on use of product or change the set-up of the product.

• If the fault is caused by pests for example, rats or cockroaches etc..

• Noise or vibration that is considered normal for example water drain sound, spin
sound, or warming beeps.

• Correcting the installation for example, levelling the product, adjustment of drain.

• Normal maintenance which recommended by the owner's manual.

• Removal of foreign objects / substances from the machine, including the pump and
inlet hose filter for example, grit, nails, bra wires, buttons etc.

• Replace fuses in or correct house wiring or correct house plumbing.

• Correction of unauthorized repairs.

• Incidental or consequential damage to personal property caused by possible defects
with this appliance.

• If this product is used for commercial purpose, it is not warranted.
(Example : Public places such as public bathroom, lodging house, training center,
dormitory)

If the product is installed outside the normal service area, any cost of transportation
involved in the repair of the product, or the replacement of a defective part, shall be
borne by the owner.

pecification

S

37

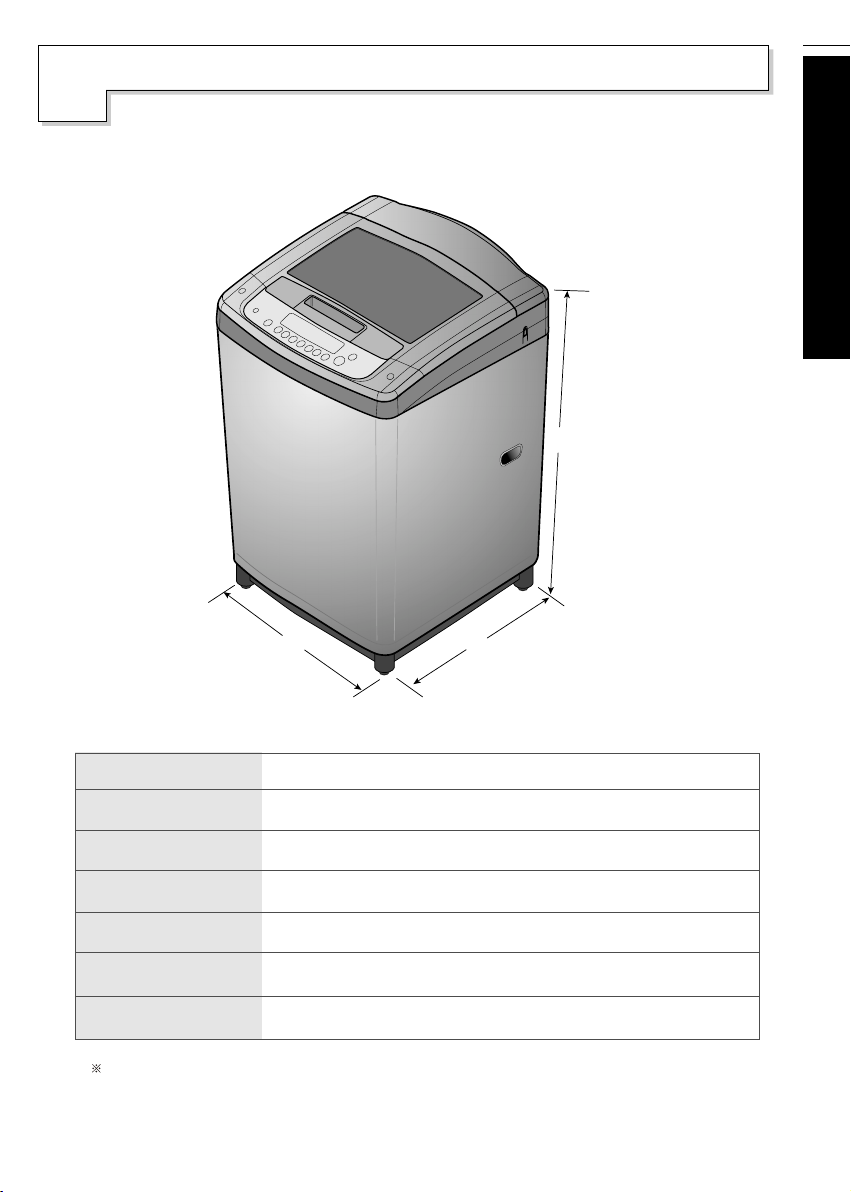

Specification

H

W

Model

Power supply

Rate output

Water tab pressure

Weight

Size

Wash capacity

In our continuing effort to improve the quality of our appliances, it may be necessary to make changes to the
appliance without revising this manual.

30 - 800 kPa (0.3 - 8.0 kgf/cm2)

632(w) x 670(D) x 1020(H)

D

WF-T1503TP

120V~, 60Hz

520 W

43 kg

33 lbs

emo

M

aracterísticas del Producto

C

La lavadora no funcionará con la tapa abierta. Si se abre la tapa durante el lava­do, el enjuague o el , la operación se detendrá por seguridad.

sensors

El sensor detecta automáticamente la cantidad de detergente, temperatura y
calidad (dureza) del agua para efectuar el mejor programa de lavado y
enjuague, resultando en el mejor programa de lavado.

SMART CLEANING

La finalidad de este ciclo es eliminar los residuos de detergente durante los
ciclos de lavado y enjuague. Para lograr esto, la lavadora aumenta
automáticamente por medio del sistema I-sensor el tiempo de enjuague, el
cual puede ser utilizado máximo 5 veces en cada carga.

Control de lógica FUZZY

Un sensor de carga y un microprocesador en el controlador detectan la carga
de lavado y fijan las condiciones óptimas de lavado, tales como nivel de
agua, tiempo de lavado, etc.

La tecnología más avanzada en sistema de control electrónico proporciona el
mejor rendimiento de lavado.

Lavado Turbo Drum (opcional)

Cuando giran las aspas “Punch +3”, el tambor gira en la
dirección opuesta. Esto produce una corriente de agua
en ambos sentidos que mejora el rendimiento de lavado
restregando enérgicamente la ropa.

3 Pasos de Lavado

3 pasos de lavado producen mayor eficiencia con bajo enredo.

Frotación

ATENCIÓN

Frotación

Desplazamiento

: Asegúrese de quitar la unidad de la base de cartón, de otra

manera la máquina no podrá funcionar apropiadamente.

Desplazamiento y

desenredo

ontenidos

C

LEA ESTE MANUAL

En él usted encontrará muchos consejos útiles de cómo usar y mantener apropiada­mente su lavadora. Con sólo un poco de cuidado preventivo de su parte puede ahorrar­le un gran gasto de tiempo y dinero durante la vida de su lavadora. Encontrará muchas
respuestas a problemas comunes en la sección de Detección de Fallas.
Si revisa primero nuestra carta de Consejos de Detección de Fallas, puede que no
necesite llamar al Servicio Técnico.

Introducción Información de Seguridad 4

Identificación de Partes 7
Información de Función 8

Antes de comenzar el
lavado

Programas de Lavado Lavado FUZZY (Lavado NORMAL) 16

Opciones de función
adicionales

Instalación Instalación y Nivelación 26

Cuidado y Mantenimiento Método de puesta a tierra 31

Detección de fallas Problemas Comunes de Lavadora 34

Preparación antes de Empezar el Lavado
Uso del Agua, Detergente, Blanqueador y Suavizante
Guía Específica para Quitar las Manchas
Función de cada botón 14

Lavado de LANA 16
Lavado de QUICK WASH 16
Lavado de JEANS 16
Lavado de SMART CLEANING 16
Lavado de REMOJO 18
Lavado de FAVORITO 19
Lavado SILENCIOSO 20

LIMPIEZA TAMBOR 21
AIR DRY 22
Opción de Lavado 23
Lavado con Reserva (Inicio diferido) 24
Otras funciones tiles 25

Conexión de la manguera de suministro de agua
Conexión de la manguera de drenaje 30

Limpieza y Mantenimiento 32

10
13

27

9

Términos de la Garantía Términos de la Garantía 36
Especificación Especificación 37

4

Este manual está divido en dos partes: Advertencia y Precaución.

Introducción

nformación de Seguridad

Leer detallada y completamente este manual que contiene información importante acerca de la

I

seguridad, que protegerá al usuario de peligros inesperados y prevendrá daños potenciales al
producto.

: Esta es una señal de advertencia especificando las aplicaciones

del usuario que pueden ser peligrosas.

: Esta es una señal especificando aplicaciones "Estrictamente

Prohibidas".

Advertencia

Precaución

SEGURIDAD DEL
CALENTADOR DE
AGUA

INSTALACION
APROPIADA

: El no llevar a cabo las instrucciones que han

sido dadas puede resultar en graves lesiones
físicas o muerte.

: El no llevar a cabo las instrucciones que han

sido dadas puede resultar en lesiones físicas
o daños al producto.

Advertencia

• Bajo ciertas condiciones puede producirse gas hidrogeno en el calentador de agua
que no ha sido usado por 2 meses o más. El gas hidrogeno puede ser explosivo bajo
estas circunstancias. Si el agua caliente no ha sido usada por 2 meses o más, hay que
prevenir la fuga o daño abriendo completamente la llave de agua caliente y ensegui­d

a dejarla correr por unos minutos. Hacer esto antes de usar un artefacto eléctrico en
el cual está conectado el sistema de agua caliente. Este simple procedimiento permi­tirá alguna fuga de gas hidrogeno. Como el gas es inflamable, no fume o encienda la
llama de un artefacto durante este proceso.

Precaución

• Cuando la lavadora este instalada sobre un piso alfombrado, la abertura de la base no
debe estar obstruida por la alfombra.

• Instalar o guardar donde no este expuesta a temperaturas bajo congelamiento o expues­ta a la interperie.

Si es que el producto es expuesto a estas condiciones pueden suceder descar­gas eléctricas (corto circuito), incendio, averías o deformaciones.

• Para una apropiada instalación a tierra de la lavadora conforme con todas las normas,
siga los detalles de las instrucciones de instalación.

Si no esta apropiadamente instalado, averías y fugas de electricidad pueden
ocurrir, lo cual puede causar una descarga eléctrica.

• La apertura de la base no debe quedar obstruida por la alfombra cuando la lavadora
esté instalada en un piso alfombrado.

Podría haber una avería y descarga eléctrica por una fuga de energía si no se ejecuta.

• Asegurarse que el enchufe está completamente introducido en el toma corriente.

El no llevar a cabo estas instrucciones puede causar un descarga eléctrica
o incendio debido a un sobrecalentamiento.

nformación de Seguridad

I

5

Introducción

AREA DE LAVADO

CUANDO USE LA
LAVADORA

Advertencia

• Mantener el área limpia y alrededor de su electrodoméstico, y libre de combustible o
materiales tales como papeles, pelusillas de ropa, químicos, etc.

El operar con ese tipo de materiales alrededor de la máquina puede ocasionar una
explosión o incendio.

• Es necesario supervisar al máximo, si el artefacto es usado por menores o si ellos están
cerca. No permita que los niños jueguen con o en el interior de su lavadora.

Existe un peligro potencial que los niños se puedan ahogar en la tina.

No tocar el enchufe con la mano mojada.

Esto causará un descarga eléctrica.

No debe de poner su mano, pie o cualquier cosa debajo la máquina
lavadora mientras la máquina esta operando.

Existe un mecanismo de rotación debajo de la máquina, por eso Usted puede resultar lesionado.

Precaución

• Use este artefacto solo para los fines descritos en el manual de usuario.

• El proceso de lavado de la ropa puede reducir el brillo de las telas deteriorándolas.
Para evitar este resultado, siga cuidadosamente las instrucciones de lavado y cuida­dos dadas por el fabricante de la prenda.

• Para minimizar la posibilidad de choque eléctrico, desenchufe este artefacto desde la
toma de corriente o desconecte el panel distribuidor de la casa, para cortar
momentáneamente el circuito eléctrico cuando proceda a limpiarla.

NOTA

• Asegurarse que el drenaje esta trabajando correctamente.

Si el agua no está drenando apropiadamente, tu piso puede inundarse.
Los pisos inundados pueden causar fuga de electricidad y en consecuencia
una descarga eléctrica o incendio.

• Si al abrir la tapa la lavadora no se detiene durante los primeros 15 segundos de la
función de centrifugado, proceda a desconectar su aparato.

Llamar a su agente de servicio. Una máquina que gira con su puerta abierta
puede causar lesiones.

: Apáguela presionando el botón Power, No la

desconecte del suministro de energía.

Nunca introduzca las manos en la lavadora mientras este funcionando. Para
abrir la tapa espere hasta que la máquina esté completamente detenida.

Hasta la rotación lenta puede causar lesiones.

Nunca intente operar este artefacto si está dañado o funcionado mal, partic­ularmente si tiene partes quebradas, incluyendo el cordón dañdo.

Operar con un enchufe dañado puede causar una descarga eléctrica.

No usar agua que este más caliente que 50 grados centígrados.

El uso excesivo de agua caliente puede causar daños a los tejidos
de la ropa o causar fuga de agua.

6

nformación de Seguridad

I

CUANDO USE LA
LAVADORA

Introducción

CUANDO NO ESTE
EN USO

Advertencia

Por favor no conecte más aparatos eléctricos en la toma de corriente donde tiene
conectada su lavadora.

Exceder el límite puede causar una descarga eléctrica, fuego, averías, y/o
deformaciones de las partes.

No mezcle cloro blanqueador con amoniaco o ácidos tales como vinagre para limpiar.

La mezcla de diferentes químicos puede producir un gas tóxico el cual le
puede causar la muerte.

No lave o seque en su lavadora artículos que han sido limpiados o que contienen solventes o
substancias explosivas, (tales como aceite, pintura, gasolina, desengrasantes, parafina etc) los
cuales pueden arder o explotar. No agregue estas substancias al agua de lavado. No use o
guarde estas substancias cerca de la lavadora o durante la operación de secado.

Este puede prenderse o explotar.

Precaución

• Cierre la llave de agua para aliviar la presión sobre la manguera y las válvulas, y
asi minimizar el goteo si ocurriera una ruptura. Revisar la condición de las
mangueras, es necesario reemplazarlas luego de 5 años de uso.

• Cuando la temperatura del aire es alta y la temperatura del agua es baja, una con­densación puede ocurrir y mojar los pisos.

• Limpiar la suciedad o polvo en los contactos del enchufe.

El usar un enchufe que no está limpio puede causar un incendio.

• Antes de desechar una lavadora, quite la tapa para prevenir que los niños queden
atrapados en su interior.

Los niños se pueden quedar atrapados y ahogarse si la tapa es dejada abierta.

No intente repararla o reemplazar alguna parte de este artefacto, a menos que
el manual de instrucciones lo especifique.
Lea cuidadosamente y siga estas instrucciones de seguridad.

Operar la máquina con repuestos que no son los apropiados puede
causar un incendio o descarga eléctrica.

No desarme los controles.

Puede llevar a una descarga eléctrica, fuego, avería, deformación.

No jalar el cordón de electricidad en un intento de desconectar el
enchufe. Agarre firmemente el enchufe para desenchufar la máquina.

El no observar estas instrucciones puede causar una descarga
eléctrica o incendio debido a un corto circuito.

Cuando este limpiando la lavadora, no aplique agua directamente
a ninguna parte de la máquina.

Esto causará un corto circuito y una descarga eléctrica.

dentificación de Partes

I

Cuerpo

7

Introducción

• Caja de detergente en polvo y liquido

( )

• Dispensador de blanqueador

( )

• Indicador de nivel

• Tambor *

• Panel de control *

• Pata ajustable

Accesorios

• Manguera de suministro
de agua *

• Cable eléctrico *

Si el cable de alimentación se
encuentra dañado, deberá cam­biarse por parte del fabricante o
de sus agentes de servicio
técnico autorizado u otra per­sona calificada para evitar
potenciales peligros.

• Filtro de pelusas

Limpiar regularmente para evitar
la pelusa permanecida en las
ropas.

• Manguera de*
drenaje para el
modelo con bomba

• Manguera de*
drenaje para el
modelo sin bomba

Base

Mangueras de suministro

de agua

u

1 de c/una para agua fría

y caliente

Manguera de drenaje

u

Cubierta anti-ratas (opcional)

Nota

La figura de las partes con “*” puede ser diferente de la imagen de arriba según el modelo.

8

nformación de Función

I

Nuestra máquina propor ciona varios métodos de lavado que se adaptan a diversas
condiciones y tipos de ropa.

Diferentes tipos de lavado de ropa

Lavado FUZZY (Normal)

Introducción

Use este programa para el lavado diario, o sea, sábanas, toallas, camisetas. (refiérase a la página 16)

Lavado de JEANS

Use este programa para prendas de vestir fuertemente manchadas, por ejemplo overoles, jeans. Se pueden ropas gruesas
y pesadas o aquellas que están muy manchadas, tales como jeans o uniformes de trabajo. (refiérase a la página 16)

SMART CLEANING

Utilice esta función para obtener un mejor desempeño del ciclo de enjuague. (refiérase a la página 16)

Lavado de LANA

Se pueden lavar ropas delicadas (ropa interior, lana, etc.) que pueden dañarse fácilmente. (refiérase a la página 16)
Las fibras de lana lavables a máquina han sido modificadas especificamente para prevenir que se dañen cuando son lavadas
a máquina. Hay telas que no están diseñadas para lavar a máquina, y se recomienda el lavado a mano, por lo que: Antes de
lavar su lana revise las instrucciones de lavado indicadas en la etiqueta de la prenda.
Cuando lave lana use un detergente líquido recomendado para lavado de lanas. La lana lavada a mano puede ser colocada
en una malla y centrifugada en la máquina lavadora para reducir el tiempo de secado. Para el proceso de secado de la lana,
extiéndala sobre una toalla en una superficie plana y a la sombra. Secar la lana fuera de los rayos directos del sol. El uso de
secadoras puede causar deterioro de la lana y deformaciones de la prenda. Algunas productos de lanas de oveja pueden ser
lavados en la máquina, pero es posible la formación de motas, (asegúrese que la prenda de lana es adecuada para lavado a
máquina y no se deteriorara el material).
Si prefiere lave estos artículos a mano y colóquelos luego en la máquina para un centrifugado.

Lavado de FAVORITO

Este programa le permite almacenar las condiciones de su lavado favorito en la memoria de ciclo normal. (refiérase a la página19)

Lavado SILENCIOSO

Use este programa para lavar silenciosamente durante la noche. (refiérase a la página 20)

Lavado de acuerdo a las condiciones de la ropa

Lavado QUICK WASH

Se puede seleccionar el lavado QUICK WASH para lavar ropa poco manchada o de menos de 2 kg en un tiempo corto. (refiérase a la página 16)

Lavado REMOJO

El lavado de Remojo puede seleccionarse para lavar ropa muy sucia remojándola en agua por algún
tiempo para quitar suciedad y tizne (refiérase a la página 18)

Otros métodos de lavado

LIMPIEZA TAMBOR

Use este programa para limpiar la lavadora por dentro, especialmente el interior y exterior del tambor. (refiérase a la página 21)

Lavado con RESERVA

El lavado con reserva se usa para diferir el tiempo de finalización de la operación.
El número de horas a ser diferido puede ajustarse por el usuario según desee. (refiérase a la página 24)

Lavado OPCIONAL

Cuando el usuario necesita sólo Centrifugado, Enjuague/Centrifugado, Enjuague, Lavado/Enjuague, Lavado,
Lavado/Enjuague/Centrifugado, Remojo/Lavado/Enjuague/Centrifugado. (refiérase a la página 23)

9

reparación antes de Empezar el Lavado

Antes de comenzar el lavado

P

Etiqueta

* Busque la etiqueta de la ropa. Ésta le avisará del contenido de tejido de su vestido y en qué manera debe ser lavado.

Clasifique la lavandería que pueda ser lavada en el mismo cíclo de lavado, misma temperatura de agua y misma
velocidad de centrifugado.

Clasificación

Para obtener el mejor resultado, la ropa de diferentes materiales debe de ser lavada en programas distintos.

• Suciedad (Pesada, Normal, Ligera) :

• Color (Blancos, Claros, Obscuros) : Separe los tejidos blancos de los tejidos de color.

• Pelusas (Productores de Pelusas, Coleccionistas de Pelusas) :
Productores de Pelusas : Tejido Terry, Chenille, Toallas, Pañales

Coleccionistas de Pelusas : Tejidos Sintéticos, Pana, Presión Permanente, Medias

Revise antes de cargar

• Revise todos los bolsillos para asegurarse que estén estén vacíos. Los artículos como clavos, horquillas, fósforos, plumas, monedas
y llaves pueden provocar un daño a su lavadora y a su lavandería.

• Repare cualquiera ropa rasgada y los botones perdidos. Las rasgaduras o los agujeros pueden ser agrandados durante el lavado.

• Quite los cinturones, adornos metálicos, etc. para prevenir el daño a la máquina o a sus ropas.

• Pre-lave la suciedad y las manchas.

• Asegúrese si la ropa se lava en agua o en seco.

• Revise las instrucciones para el lavado.

• Saque de los bolsillos los pañuelos de papel.

Pre-lavado de la suciedad y las manchas

• Prelave los cuellos y puños de las camisas con el uso de un producto para pre-lavado o un detergente en líquido antes de poner la
lavandería dentro de la máquina. Antes de iniciar el lavado, trate algunas manchas especiales usando un jabón de pastilla, el deter­gente en líquido y detergente en gránulo.

• Use el eliminador de suciedad y manchas del tipo pre-lavado. Lave las manchas LO MÁS PRONTO POSIBLE. Cuanto más tiempo
se quedan las manchas, tanto más difícil será quitarlas. (Para linformación más detallada, véase la página 13.)

Colocación de la ropa

No lave tejidos que contienen materiales inflamables (cera, producto de limpieza, etc.)

Cantidad de lavandería

El nivel de agua debe llegar hasta un nivel para cubrir la ropa. Ajuste apropiadamente
la cantidad de de ropa a cargar.
Coloque la ropa de tal manera que ésta no rebase el límite indicado en la tina. Si
requiere depositar más ropa una vez iniciado el funcionamiento de la máquina, pre­sione el botón Inicio (Start) y póngala dentro del agua. Cierre la tapa y pulse de

el botón Inicio pare reiniciar.

Ropa ligera y de tamaño grande

La ropa de pluma y de lana es ligera y voluminosa y fácil de lavar, Use la red de nilón y lávelos en poca
cantidad del agua. Si lava este tipo de ropa con ciclo completo de lavado, ésta se dañara irrremediablemte
Use un detergente fácil de disolver para evitar el agrupamiento del detergente.

Separe las ropas de acuerdo con el tipo y la intensidad de suciedad.

Separe los productores de pelusas de los coleccionistas de pelusas.

Advertencia

Riesgo de Incendio

Nunca ponga dentro de la lavadera los
artículos que están mojados por gasolina o
otros productos inflamables.
La lavadora no puede limpiar perfectamente la
gasolina.
No seque cualquier cosa que ha tenido

nuevo

cualquier tipo de aceite en ella (incluyendo el
aceide comestible).
Si no observa la advertencia, puede tener el
resultado de muerte, explosión o incendio.

.

Ropa grande

Use la red de nilón para los artículos grandes y delicados. Para ropa grande o con tejidos amplios el uso de
una la red evitará el enredo durante el lavado. Cierre la cremallera y abroche el corchete y la cuerda para ase­gurarse de que estos artículos no hagan rasgones a otras ropas.

La red de nilón no será suministrada por LG.

10

so del Agua, Detergente, Blanqueador y Suavizante

U

Uso del Agua

Cantidad de Agua

• Este aparato detecta automáticamente la cantidad de ropa, ajustando el nivel de
agua y la cantidad apropiada de detergente.

• Cuando usted seleccione un programa de lavado, el nivel de agua y la cantidad de
detergente (a usar) serán mostrados en el panel de control.

• La tabla que aparece a la derecha de esta página muestra la cantidad de agua.

Antes de comenzar el lavado

• La cantidad de una copa del diagrama es de unos 40 g del detergente concentrado.

Temperatura del Agua

• La máquina ajusta automáticamente la temperatura apropiada según el programa de lavado.

• Usted puede cambiar la temperatura del agua pulsando el botón TEMP. DELAGUA (WATER TEMP).

• La temperatura del agua afecta a la eficiencia de todo tipo de aditivos de lavandería y, por consecuencia, al
resultado del lavado. Recomendamos las temperaturas siguientes de acuerdo con el tipo de tejido :

- Caliente 49 - 60 ˚C (120 - 140 ˚F) Artículos blancos, pañuelos, ropa interior y los artículos con suciedad

- Tibia 29 - 40 ˚C (85 - 105 ˚F) La mayoría de la lavandería

- Fría 18 - 24 ˚C (65 - 75 ˚F) Solamente la lavandería de color claro con la suciedad ligera.

• Para el lavado con agua fría, son necesarios algunos pasos adicionales :

- Ajuste la cantidad de detergente y pre-disuleva el detergente en agua caliente.

- Pre-trate las manchas.

- Remoje los artículos con suciedad pesada.

- Use el blanqueador apropiado.

* La temperatra inferior a 18 ˚C (65 ˚F) no activa los aditivos de lavado y probablemente causará las pelusas,

residuos, lavado no perfecto, etc. Por añadidura, los fabricantes de detergente y las etiquetas de la ropa
definen e

l agua fría como la de 26 - 29 ˚C (80 - 85 ˚F). Si el agua esta demasiado fría para sus manos, el deter-

gente no se activará ni limpiará efectivamente.

pesada y no decolorables.

Atención

Si el agua tiene hierro, la ropa podría amarillearse mancharse o rayarse con un color naranja o marrón. El
hierro no es siempre visible. Así que la instalación del suavizante del agua o un filtro de hierro será nece­saria en casos serios.

Usando el cajón del dispensador

El cajón del dispensador tiene 2 compartimientos:

• Para suavizante líquido de telas

• Para detergente líquido o en polvo

El dispensador automáticamente agrega en el ciclo correcto tanto el detergente como
el suavizante.

1. Para abrir, jale lentamente el cajón del dispensador hasta que se detenga.

2. Después de agregar el detergente y el suavizante, cierre lentamente el cajón. Si se

demasiado rápido, puede vaciarse antes de tiempo el contenido de este.

• Evite salpicar o llenar demasiado el dispensador ya que esto puede ocasionar que se

derramen tanto el detergente como el suavizante antes de tiempo.

Al terminar el ciclo, puede encontrar agua en el compartimiento.
Esto es un procedimiento normal en la operación de lavado.
NOTA: No use cloro en el cajón del dispensador.

Uso de Detergente

Detergente

Siga las instrucciones del paquete de detergente. El uso de poca cantidad de detergente causará problemas
del lavado.
Use más detergente si usted tiene agua dura, gran cantidad de ropa o suciedad causada por el aceite o tem­peratura baja del agua.

Selección del detergente correcto

Recomendamos el uso de detergente doméstico, (en polvos, líquido o concentrado). El copo de jabón o
los polvos granulados de jabón no deben ser usados en su lavadora. Cuando usted quiere lavar las lanas,
recuerde que debe usar el detergente apto para el lavado de lanas.

Uso de Detergente

Cuánta cantidad de detergente

Cuando usted seleccione el programa de lavado, el nivel de agua y la cantidad de detergente (a usar) serán mostrados en el
panel de control. La cantidad de una copa del diagrama es de unos 40 g del detergente concentrado.
La cantidad correcta de detergente será variable dependiendo de la intensidad de suciedad de su lavandería (las mezclillas y
las ropas del trabajo probablemente neceitarán más detergente, mientras que las toallas necesitarán menos.)
Para los detergentes líquidos y concentrados, siga las recomendaciones del fabricante de detergente.

Nota : Para confirmar que usted está usando una cantidad correcta de detergente, abra un poco la tapa del tambor
durante el proceso de lavado. Allí debe haber una capa escasa de espumas sobre la superficie del agua. Una gran cantidad
de espumas parecería bien aparentamente, pero ésta no sirve para limpiar su lavandería. Sin espuma quiere decir que no
se ha usado bastante detergente: la suciedad y las pelusas pueden pegarse de nuevo a la ropa o a la máquina.
Si usa el detergente en cantidad excesiva, el enjuague no será suficiente para limpiar la ropa. Asi mismo, esto puede
provocar una contaminación del medio ambiente, por lo tanto es recomendable usar el detergente apropiadamente.

11

Antes de comenzar el lavado

Agregar detergente

Agregar la cantidad adecuada de detergente en el compartimiento.

El detergente es llevado por el agua a través del dispensador al principio de lavado.
La cantidad de detergente debe ajustarse de acuerdo a la temperatura del agua, tipo de lavado, tamaño y suciedad
de la carga. Evite usar demasiado detergente en su lavadora ya que puede ensuciarla y dejar residuos en la ropa.

12

so del Agua, Detergente, Blanqueador y Suavizante

U

Uso de blanqueador

• Revise las instrucciones de lavado de sus prendas y separe las que necesitan
lavarse con cloro.

• Diluya el blanqueador.

• Mida la cantidad recomendada de cloro de acuerdo a las instrucciones que tenga
en su empaque.

• Antes de que comience el ciclo de lavado, vacíe el blanqueador directamente al
dispensador correcto. Evite salpicar o exceder el límite de llenado. El detergente
en polvo deberá ser mezclado con agua antes de vaciarlo en el dispensador.

Antes de comenzar el lavado

NOTA

Nunca vacíe blanqueador en polvo directamente a la ropa o a la tina de lavado. Esto puede ocasionarle
alteraciones en el color de su ropa o daños.
No vacíe blanqueador en polvo en el dispensador para cloro.

Uso de suavizante

En caso de ser necesario, agregue la cantidad recomendada de suavizante
dentro de su dispensador.

Use solamente suavizante líquido para telas.

• No exceda el límite máximo de llenado.

Sobrepasar el límite de llenado puede ocasionar que se derrame con antici­pación el suavizante, lo que puede ocasionar manchas en la ropa.

NOTA: No vacíe directamente el suavizante a la ropa ya que puede ocasion­ar manchas.

Dispensador de cloro ( )

Atención

No mezcle con detergente o blanqueador.
Nunca vierta directamente el suavizante de tejido a la lavandería. Eso podrá provocar las manchas a la
lavandería.
No pare el lavado durante el primer centrifugado para la distribución a tiempo.
El lavado de opción no está diseñado para ser usado con el distribuidor de suavizante de tejido.

Scrud (Cera construida)

Scrud es un nombre dado por la cera construida la cual puede presentarse en cualquier lavado cuando el
suavizante de tejido tiene contacto con el detergente. Esta construcción no es causada por un fallo de la
máquina.

Si el scrud está se puede presentar dentro de su aparato, esto puede resultar en manchas o un olor
desagradable a su ropa.

Si usted quiere usar el suavizante de tejido, le recomendamos que :

• El uso frugal de un suavizante de tejido.

• Cuando está lleno el distribuidor, no lo salpique ni lo derrame.

• Limpie el distribuidor lo más pronto pisible después de terminar el cíclo.

• Limpie regularmente su lavadora. (Refiérase a la página 21 u 32)

• El lavado con agua fría las probabilidades de construcción de cera. Le recomendamos un lavado regular
con agua caliente.

13

uía Específica para Quitar las Manchas

G

Advertencia

No use o mezcle el blanqueador líquido de cloro con otros químicos del uso doméstico tales como el líquido de limpieza
del baño, eliminador de orín, ácido o los productos que contienen el amonio. Este tipo de mezcla puede producir el
humo peligroso el cual puede causar una lesión seria o la muerte.
Para reducir el riesgo del incendio o las lesiones serias a las personas o a la propiedad, cumpla las advertencias básicas
alistadas abajo :

• Lea y cumpla todas las instrucciones escritas en los productos de eliminar las manchas.

• Guarde los productos para eliminar las manchas dentro del contenedor original con la etiqueta y fuera del alcance de los niños.

• Solamente para el uso de lavado o de utensilios.

• No combine los productos para eliminar las manchas, en especial con el amonio y el blanqueador de cloro. Puede provocar el
humo peligroso.

• Nunca lave los artículos que se han previamente limpiado, lavado, remojado o manchado por gasolina, solventes de limpieza en
seco o otras substancias inflamables o explosivas porque ellos emiten vapores que pueden ser encendidos o explotados.

• Nunca use solventes inflamables como gasolina dentro de casa. Los vapores pueden provocar una explosión teniendo contacto con
las llamas o chispas.

Para la eliminación exitosa de manchas

• Elimine las manchas puntualmente.

• Determine el tipo de manchas, y luego siga el tratado recomendado en el cuadro abajo
de instrucciones para eliminar las manchas.

• Para pre-tratar las manchas, use el producto de pre-lavado, detergente líquido, o una
pasta hecha por el detergente granulado y el agua.

• Use el agua fría para eliminar las manchas desconocidas porque el agua caliente
puede fijar sólidamente las manchas.

• Chequee las instrucciones de etiqueta al tratar las manchas para evitar el daño al tejido específico.

• Chequee el descoloramiento haciendo un test del eliminador de manchas a la costura interior.

• Enjuague y lave los artículos después de eliminar las manchas.

Eliminación de Manchas

Manchas Eliminación de Manchas

Cinta de adhesión, chicle,
cemento de goma

Fórmula de bebé, productos lecheros, huevo
Bebida (café, té, sopa, jugo,

bebida alcohólica)

Sangre

Cera de cándela, lápiz de color

Chocolate
Suciedad en collar o en puño,

cosméticos
Teñido al tejido blanco
Hierba
Grasas, aceite, alquitrán

(mantequilla, grasas, aliño de ensalada, aceite
para la cocción, gasolina de coche, gasolina de
motocicleta)

Tinta

Moho, chamusquina

Barro
Mostaza, tomate

Esmalte de uñas

Pintura, barniz

Orín, decoloración del castaño
o amarillo

Betún

Aplique el hielo. Frote los excedentes. Mantega el lado manchado abajo de una toalla de papel. Sature con el elimi­nador de manchas pre-lavado o el producto inflamable de limpieza en seco.

Use el producto que contiene enzimas pare pre-tratar o remojar las manchas.

Pre-trate las manchas. Lave con el uso del agua fría y el blanqueador seguro para el tejido.
Enjuague con el agua fría. Frote con el jabón. O pre-trate o remoje con los productos que contienen enzimas.

Lave con el uso de blanqueador seguro para el tejido.
Frote la cera de superficie. Mantega el lado manchado abajo del toalla de papel. Reemplace con mucha frecuencia las toallas de

papel. Trate las manchas quedadas con el eliminador de manchas de pre-lavado o el producto inflamable de limpieza en seco. Lave
con la mano para quitar el solvente. Lave con el uso de blanqueador seguro para el tejido.

Pre-trate o remoje dentro del agua calurosa con el uso de productos que contienen enzimas. Lave con el uso de blanqueador seguro para el tejido.
Pre-trate con el eliminador de manchas de pre-lavado o frote con el jabón.

Use el eliminador de color en paquete. Lave con el uso de blanqueador seguro para el tejido.
Pre-trate o remoje dentro del agua calurosa con el uso de productos que contienen enzimas. Lave con el uso de blanqueador seguro para el tejido.

Quite el residuo desde el tejido. Pre-trate. Lave con el uso del agua más caliente segura para el tejido. Para las manchas y el
alquitrán, aplique el producto de limpieza en seco no-inflamable al lado revés de las manchas. Reemplace con frecuencia
las toalla de abajo.Enjuague enteramente. Lave con el uso del caliente más caliente segura para el tejido.

Algunas tintas pueden ser imposible a eliminar. El lavado puede fijar de vez en cuando las manchas de tintas. Use el
eliminador de manchas de pre-lavado, alcohól transformado o el producto de limpieza en seco no-inflamable.

Lave con el blanqueador de cloro si éste sea seguro al tejido. O, vierta el blanqueador el oxígeno y el agua
caliente antes del lavado. El tejido mal suavizado puede ser dañado permanentemente.

Quite el barro seco. Pretrate o vierta con el producto que contiene enzimas.
Pre-trate con el eliminador de manchas de pre-lavado. Use con el blanqueador seguro para el tehido.
Puede ser imposible quitar. Mantega el lado manchado abajo del toalla de papel. Aplique el esmalte de uñas al lado

revés de manchas. Repite, reemplace con frecuencia las toallas de papel. No se use sobre los tejidos de acetato.
BASADO DEL AGUA: Enjuague el tejido en el agua fría mientras que esté mojada la mancha. Lave. Una vez esté

seca la pintada, ésto no puede ser quitado. BASADO DEL ACEITE Y BARNIZ : Use el solvente recomendado en
la etiqueta. Enjuague enteramente antes del lavado.

Para las manchas, use el eliminador de manchas seguro para el tejido. Para la decoloración de la lavandería entera, use el detergente
de fos- fato y el blanqueador de no-cloro. No se use el blanqueador de cloro porque esto puede intensificar la decoloración.

LÍQUIDO : Pre-trate con una pasta de detergente granulado y el agua. PASTA : Frote el residuo desde el tejido.
Pre-trate con el eliminador de manchas de pre-lavado o el producto de limpieza en seco no-inflamable. Frote el
detergente dentro del area húmeda, lave con el uso del blanqueador seguro para el tejido.

Siga las instrucciones de la

etiqueta de su ropa.

Antes de comenzar el lavado

14

unción de cada botón

F

Botón de Temperature
de agua (opcional)

• Úselo para seleccionar la
temperatura del agua.
Presionar este botón le per­mite seleccionar
Fría Tibia (Caliente y
Fría) Caliente Fría.

Antes de comenzar el lavado

respectivamente El ajuste
por defecto es Fría.

AIR DRY

• Este boton se utliza para operar
la funcion de secado de su
lavadora.

• La duracion del periodo de
secado se presenta en la pan­talla como sigue, esto a medida
que se oprima el boton.
TUB DRY 60 90 120

TUB DRY

Botón de nivel de agua (Indicación
de cantidad de detergente)

• Úselo para ajustar el nivel de agua que necesite ; la
cantidad de detergente adecuada se muestra al lado
del nivel de agua en el diagrama Agua-Detergente.
El nivel de agua es seleccionado automáticamente
en los programas FUZZY(normal) y JEANS

• Los siguientes ajustes se indican cuando se presiona
el botón :7 8 • 9 10 1 2 • 3 4 5 • 6

7

TUB DRY

   

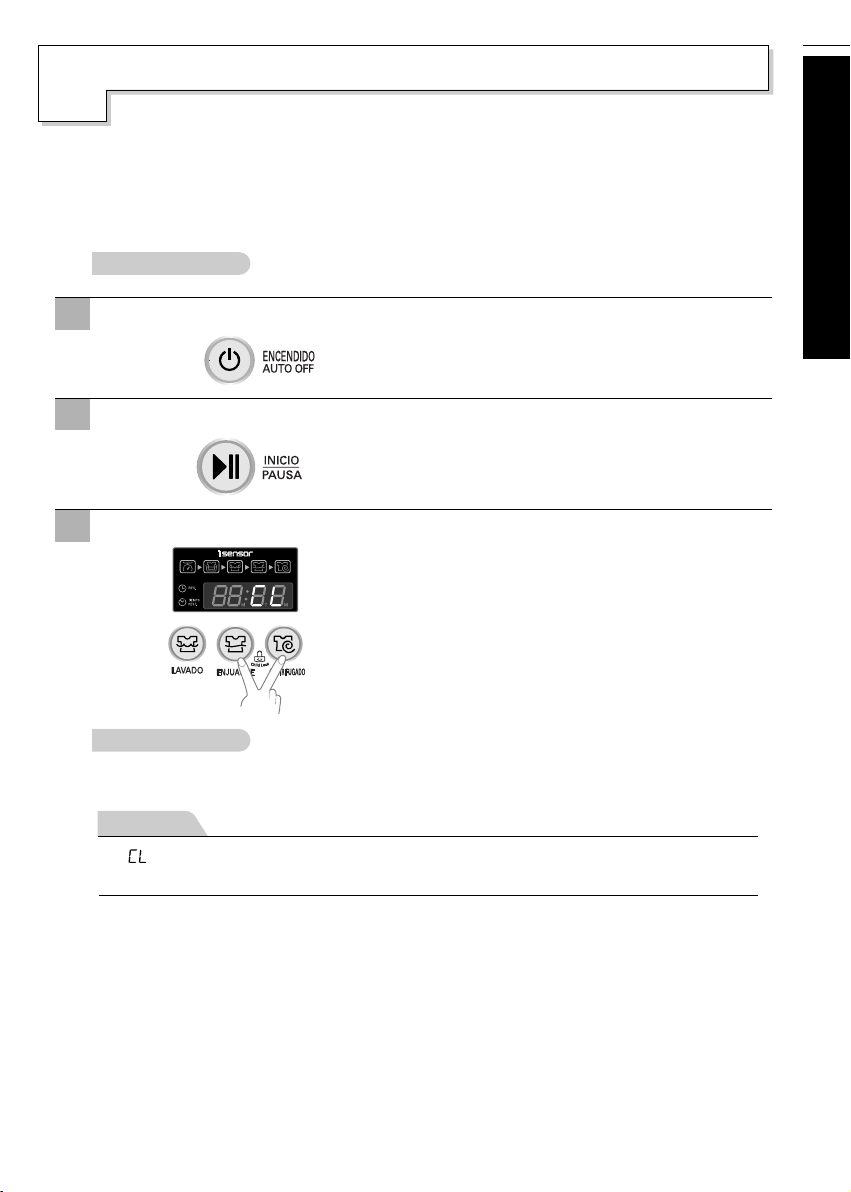

Función de bloqueo para niños

• Úselo para bloquear o desbloquear
los botones de control para evitar
que los ajustes sean cambiados por
un niño.
Para bloquear, presione los
botones ENJUAGUE y CEN­TRIFUGADO simultáneamente y
para desbloquear presiónelos una
vez más durante el lavado.

(refiérase a la página 25)

Demorado(Reservación), Indicación de Alarma

• Tiempo restante - Durante la operación, el tiempo

• Indicación de Inicio Demorado (Reservación) ­Cuando el programa inicio demorado (reservación)
es seleccionado, éste indica el tiempo de inicio.

• Indicación de alarma - Cuando ocurre un error,
um mensaje de error aparece para indicar la condi­ción no normal. Por ejemplo, indica que la
tapa está abierta.

Botón de Lavado - Enjuague ­Centrifugado

• Se usa para cambiar el tiempo del lavado y el
tiempo de enjuague y centrifugado.

• Para cambiar estos programas hágalo después
de presionar el botón de inicio/pausa.

• El tiempo aumenta cuando se oprime el botón.

• Remojo es utilizado para remover manchas
antiguas o difíciles. Usted puede cambiar el
tiempo de lavado después del remojo

• Escoja 1 min de centrifugado para evitar que
se marquen los pliegues.

Tiempo restante, Inicio

restance es indicado.

Nota

* Para optimizar el programa de lavado, se puede cambiar el tiempo de lavado, pudiéndose aumentar en 8 min como

máximo, o disminuirlo en hasta 4 min

* Si la cantidad de detergente puesto es superior a la cantidad standard, para aumentar el ciclo de enjuague la lavado-

ra agrega enjuague adicional en forma automática, y el tiempo restante se puede aumentar.

* El estándar detectado por el sensor que cambia el algoritmo es fijado por el estándar normal.

Puede no ser igual al hábito de lavado de un usuario específico. Por lo tanto, no importa que el usuario lo utilice de
acuerdo a sus propias preferencias.

15

Antes de comenzar el lavado

Indicador de Condiciones de Lavado

• Sólo funciona en Programa FUZZY.

• Durante el funcionamiento del sensor, las luces verde, naranja y roja estarán parpadeando en secuencia. Después, cuando el
sensor deja de funcionar, el indicador LED se iluminará de un color específico de acuerdo a la condición detectada, como sigue:

Si la condición de lavado actual (cantidad de detergente, temperatura del agua, calidad del agua, etc.) se determina mejor que
las condiciones estandar, la lavadora optimizará el programa para ahorrar energía, reduciendo tiempo/potencia del lavado y el
indicador quedará encendido en rojo automáticamente.
Si la condición de lavado actual se determina por debajo de las condiciones estandar, la lavadora optimizará el programa
aumentando el tiempo/potencia del lavado, y el indicador LED se encenderá automáticamente de color naranja.
Si la condición de lavado actual se determina igual a las condiciones estandar, el programa no tiene cambios y el indicador se
enciende de color verde.

APAGADO AUTOMÁTICO

Botón (Encendido)

• Úselo para apagar o encender la lavadora.

• Se repite encendido apagado al persionar
el botón.

• La energía se apaga automáticamente unos
10 s después de que el lavado ha terminado.

Botón de reserva

• Utilice esta función para el lavado
retardado.

• Úsela para establecer el tiempo de retardo.

• Si se pulsa este botón, se efectuará
un ciclo de

horas. Podrá establecerse un retardo
máximo de 48 horas.

• Para cancelar el tiempo de retardo,
apague el interruptor de
alimentación.

(refiérase a la página 24)

* El sensor de cantidad de detergente detecta en base a detergente en polvo sintético. Si usted coloca detergente

líquido o uno natural o uno muy fuerte, la capacidad de detección del sensor puede disminuir.

* Debido a que la capacidad de detección del sensor puede disminuir al usarse por mucho tiempo, use periódicmente

la función Limpieza Tambor para mantenerlo limpio

* Aun cuando el usuario cambie el nivel/temperatura del Agua en un Programa FUZZY (Normal), el sensor

funcionará igualmente. El programa del sensor puede diferir de acuerdo a los modelos.

* Según el modelo de la máquina, la figura del panel de control puede ser diferente.

[3 4 5 ...11 12

14 16 ...46 48 3]

Botón de programa

•

Úselo para seleccionar el programa de lavado.

• Este botón le permite seleccionar 8 pro­gramas diferentes para diversas clases de
ropa y de suciedad.

• Al comienzo, la luz se enciende en Fuzzy
y, al presionar el botón, los programas se
seleccionan como FUZZY(Normal)
LANA QUICK WASH JEANS
SMART CLEANING SILENCIOSO
FAVORITO LIMPIEZA
TAMBOR FUZZY(Normal)

Botón Inicio / Pausa

• Úselo para iniciar o detener
el proceso de lavado.

• El inicio y la pausa se
repiten al presionar este
botón.

16

rogramas de Lavado

P

Programas de

Lavado

(Lavado Normal)

Programas de Lavado

En este modo se puede realizar un lavado
normal.En el lavado fuzzy, la máquina
selecciona automáticamente las condi­ciones más propiadas para la ropa en una
operación.Para el lavado fuzzy,un sensor
detecta la cantidad de ropa y fija las más
apropiadas características de potencia de
lavado,tiempo de lavado,número de
enjuagues y tiempo de centrifugado.

Éste es un método de lavado para
géneros fácilmente dañables, ales
comor ropa interior y lana.
Antes de lavar sus ropas de lana, veri­fique la etiqueta de advertencia para
las instrucciones de lavado (lave sólo
ropas lavables en agua)

Agregue
la ropa a

lavor

1

1

1 5

2

3

3

2

• Presione el
botón PRO­GRAMA para
seleccionar

LANA.

2

Agregue el

detergente.

• Se indica la cantidad
apropiada de detergente
al lado del nivel de agua
de Agua-Detergente se
agrega de acuerdo a las
instrucciones de uso del
detergente.

• Cuando lave ropas de lana
use un detergente suave
recomendado para lavar
lana.Use la cantidad apropi­ada de detergente marcada
junto al nivel de agua de
agua-detergente o la indica­da en las instrucciones de
uso del detergente.
Use detergente neutral
apropiado para el lavado.

4

5

Use este modo cuando lave
ropas ligeramente manchadas,
por un corto tiempo.
Se recomienda un peso por
carga de lavado inferior a 2 kg

Se puenden lavar fácilmente
Jeans de diferentes tamaños.

Use esta función para aumentar el
desempeño de enjuague.
Puede lavarse ropa interior y de
beb.
Este programa es adecuado para
personas con alergias o piel
delicada.

• Seleccione el
programa

QUICK WASH

en el Panel
de Control.

1 5

1 5

3

3

2

• Seleccione el
programa JEANS
en el Panel de
Control.

2

• Seleccione
el programa
de SMART

CLEANING

en el panel
de Control

• Se indica la cantidad
apropiada de etergente al
lado del nivel de agua de
Agua-Detergente o se
agrega de acuerdo a las
instrucciones de uso del
detergente.

17

Programas de Lavado

3

• El pulsador gira por 8 s
para detectar la carga de
lavado.

•Luego se mostrará el
nivel de agua y la canti

4

4

Cierre la tapa.

5 6

• El agua se suminis­trará por
2 min después del
inicio del lavado
para suplir el agua
que ha absorbido la
ropa.

6

6

Finalización

• Cuando termina el
programa de lava­do, el zumbador
suena por 10 s antes
de que la energ a
eléctrica se apague
autom ticamente.

7

7

Precaución & Nota

• Controlar el NIVEL DE AGUA cuando el
agua permanece en el tambor o poniendo
la ropa mojada antes de anunciar el lavado
aumentaráel NIVEL DE AGUA.

• En caso de ropa voluminosa y liviana,el
nivel de agua puede ser bajo.

• Son posibles alteraciones de agua
caliente/fría y de nivel de agua durante la
operación.

(refiérase a la página 14)

• Cuando fije el NIVEL DE AGUA manualmente,
no seleccione el nivel de agua bajo Medio
porque puede dañar la ropa.Cuando se lava con
agua caliente,la ropa se quede dañar (El agua
suministrada será siempre fijada en Fría).
Asegúrese de que la carga de ropa sea menor
de 2 kg

• Para evitar un daño de la ropa,se fija un cen­trifugado libre de arrugas.Por lo tanto,el cen­trifugado puede ser débil y las ropas pueden
contener algo de agua,pero sso es normal.El
lavado con remojo no puede ser seleccionado
para el programa de lavado de lana.

• Si se selecciona el lavado de Lanas, se fijará
automáticamente el Suave.

• Cuando la presión estática del agua es
más que 2kg/cm2, el ciclo QUICK WASH
estará dentro de 19 min.

4

4

6

6

7

7

18

minmin min minminmin min min min min min min min

Lamp

Off

avado de Remojo

Use esta modalidad para lavar prendas normales, o gruesas y pesadas, que estén excesiva-

L

mente sucias. El modo Remojo se puede usar con los programas FUZZY o JEANS o
SILENCIOSO o FAVORITO.

Presione el botón ENCENDIDO(AUTO OFF) para encender la lavadora.

1

Programas de Lavado

Presione el botón PROGRAMA para seleccionar el programa de lavado.

2

Presione el botón LAVADO para seleccionar el programa de remojo

3

• La función de Remojo no funcionará en el programa de LANA, ni
en el programa QUICK WASH

• Mantenga presionado el botón de LAVADO hasta que se
encienda la lámpara en ‘REMOJO’ y ‘LAVADO’ simultáneamente
como en el siguiente imagen.

• El programa de remojo funciona únicamente cuando el tiempo de
remojo es 40, 50 o 60 min

Agregue detergente

4

Agregue la ropa para lavar y presione el botón de INICIO/PAUSA

5

Cierre la tapa.

6

Terminación

Nota

l Orden de la distribución de Remojo-Lavado

• Seleccione el tiempo de remojo en 40 min, 50 min, o 60 min (incluyendo el tiempo de lavado)
presionando repetidamente el botón de Lavado.

• Si es necesario, seleccione el tiempo de Enjuague y el tiempo de Spinning (secado) presionando
los botones de Enjuague o Centrifugado hasta obtener los tiempos deseados.

• La cantidad apropiada de detergente marcada cerca del
NIVEL DE AGUA de AGUA – DETERGENTE.

• El NIVEL DE AGUA y la cantidad de detergente a ser usado, será
mostrado y será suministrado el agua

• El agua será suministrada por 2 min después de iniciar el lavado
para suplementar el agua que la ropa haya absorbido.

• Cuando el programa de lavado termine, el sonido será escuchado
por 10 s antes de que la Energía se apague automáticamente

Remojo – Lavado

avado de Favorito

Presionar el botón Favorito le permite almacenar las condiciones de lavado favoritas en la

L

memoria de ciclo normal y luego re-llamarlo para usarlo en una oportunidad posterior.

Presione el botón ENCENDIDO(AUTO OFF) para encender la lavadora.

1

Seleccione el programa FAVORITO.

2

Seleccione sus condiciones de lavado preferidas.

3

• Presione el botón TEMP. DE AGUA para seleccionar la temperatura
del agua de lavado.

• Presione el botón NIVEL DE AGUA para seleccionar el nivel de
agua.

• Presione el botón LAVADO, el ENJUAGUE y CENTRIFUGADO
para seleccionar los tiempos de lavado, de enjuague y de rotación
respectivamente que desea almacenar.

19

Programas de Lavado

Presione el botón INICIO/PAUSA para almacenar e iniciar su ciclo de lavado

4

FAVORITO. La lavadora se apagar autom ticamente después que haya final­izado el Lavado.

Nota

Para re-llamar su PROGRAMA FAVORITO.

1. Presione botón de ENCENDIDO(AUTO OFF).

2. Seleccione el ciclo FAVORITO presionando el botón PROGRAMA.

3. Presione el botón INICIO/PAUSA. Luego el ciclo de lavado se inicia.

20

ilencioso

Use este programa para lavar en Silencio, especialmente durante la noche.

S

Presione el botón ENCENDIDO(AUTO OFF) para encender la lavadora.

1

Programas de Lavado

Presione el botón de PROGRAMA para seleccionar programa silencioso.

2

Agreque la ropa en el tambor.

3

Presione el botón de INICIO/PAUSA.

4

Agregue el detergente y cierre la tapa.

5

Nota

• El programa Silencio toma mayor tiempo de lavado que el programa FUZZY(Normal).

• Para reducir el ruido del centrifugado, las revoluciones de la tina son más bajas que en el proceso de
centrifugado normal. Por lo tanto, la ropa queda más húmeda que en el programa normal.

21

impieza Tambor

L

Si se produce sarro en el tambor, podría manchar su ropa o producir un desagradable aroma en su
lavadora.
El sarro se puede producir dentro de cualquier lavadora cuando el suavizante de fábrica entra en
contacto con el detergente , y de acuerdo con el grado particular de suciedad o calidad del agua a
usarse; en ese caso, use este programa para limpiar el interior y exterior del tambor.

Presione el botón ENCENDIDO(AUTO OFF) para encender la lavadora.

1

Presione el botón PROGRAMA para seleccionar el programa

2

de LIMPIEZA TAMBOR.

El NIVEL DE AGUA Extra se fija automáticamente.

Presione el botón INICIO/PAUSA.

3

Si va a usar blanqueador (300 ml) agréguelo 10 min despu s de la

4

alimentación de agua.

• No use detergente en caja.

• No coloque ninguna prenda dentro del tambor.

• El tiempo remanente aparece en el indicador.

Opciones de función adicionales

Cierre la tapa.

5

Nota

• Antes de usar este programa, se deben sacar las pelusas o hilachas dentro del filtro.

• Al usar este programa, no coloque ninguna prenda dentro del tambor.

• Este programa demora alrededor de 3 horas.

• Después de usar este programa, saque la suciedad del interior del filtro.

• Después de finalizar este programar, abra la tapa de la lavadora para sacar cualquier olor irritante.

• No coloque blanqueador dentro del tambor directamente, ya que podría dañarlo.

• No deje blanqueador diluido en el interior del tambor por un tiempo prolongado, ya que puede producir oxi­dación en el tambor. Se debe drenar el blanqueador remanente.

• Use este programa una vez al mes.

• No use este programa repetidamente.

• Cuando la tapa está abierta, la lavadora no funcionará, y la
señal de alarma le recordará que se debe cerrar la tapa.

22

IR DRY

A

Presione el botón ENCENDIDO(AUTO OFF) para encender la lavadora.

1

Opciones de función adicionales

Seleccione el botón AIR DRY.

2

Presione el botón de INICIO/PAUSA.

3

Cierre la tapa.

4

Nota

Seleccionar Air Dry (Secado por Aire) 30 min ‘ TUB DRY (Secado por Tina)

- Utilize este sistema para prevenir desarrollo de la suciedad causado por la humedad existentes del
tambor despues del lavado

- No coloque ropa en la tina durante este ciclo.

- Use esta modalidad una vez por semana.
Precaución) Para major resultado, poner de manguera de drenaje hacia abajo para que desague com­pletamente.

Seleccionar Air Dry (Secado por Aire) 1 hora

- Utilize este sistema para reducir tiempo de secado minimizado la humedad en la ropa.
Esta es muy eficaz para ropas sintéticas(100% poliéster)- Coloque las prendas por lavar bien dis­tribuidas (abajo de 2 kg)

- Para lavado normal: Seleccione 1 hora

- Para ropas sintéticas(100% poliéster): Seleccione 2 horas o 3 horas(depende de los modelos)

23

pción de Lavado

O

1

2

Cuando sólo necesite Lavado, Lavado/Enjuague o ciclos de Enjuague, éstos pueden
ser determinados manualmente.

Presione el botón ENCENDIDO(AUTO OFF) para apagar.

Sólo Lavado Sólo Enjuague Sólo Centrifugado

Presione el botón LAVADO
para seleccionar el tiempo
deseado.

Sólo Lavado, Enjuague

Presione el botón LAVADO
para seleccionar el tiempo
deseado.

Presione el botón ENJUAGUE
para seleccionar el tiempo
deseado de enjuague.

Presione el botón ENJUAGUE
para seleccionar los tiempos
deseados de enjuague.

Sólo Enjuague, Centrifugado

ó

Presione el bot
para seleccionar los tiempos
deseados de enjuague.

Presione el bot
GADO para seleccionar los
tiempos deseados de centrifuga­do.

n ENJUAGUE

ó

n CENTRIFU-

Opciones de función adicionales

Presione el botón CEN­TRIFUGADO para

seleccionar los tiempos
deseados de centrifuga­do.

Sólo Desagotar

Cuando desea sólo quitar agua,
espere hasta que el agua en la tina
de lavado se drene
completamente.

Puede usar esta opción para
evitar arrugas en la ropa

Presione el botón NIVEL DE AGUA para controlar el nivel de

3

agua conforme a la cantidad de ropa a lavarse. Si no elige
nada, se determina automáticamente el nivel medio de agua.

Agregue la ropa a lavarse en la tina de lavado.

4

Presione el botón INICIO/PAUSA.

5

Agregue el detergente y cierre la tapa.

6

Nota

• Después de haber completado el lavado y cuando las únicas opciones seleccionadas son
Lavado, Lavado/Enjuague o Enjuague, el agua no se drenará. Si desea hacerlo, presione
ROTAR(y espere hasta que el agua en la tina se desagite completamente. Luego presione el
botón INICIO/PAUSA.

• Si no especifica el nivel de agua, se seleccionará automáticamente Medio.

• Si se selecciona solamente Enjuague, el proceso comenzará por la provisión de agua.

24

avado con Reserva (Inicio diferido)

L

El lavado con reserva se usa para retardar el tiempo de finalización de la operación.
Las horas a ser diferido pueden fijarse por el usuario según desee.
El tiempo mostrado en el indicador es el tiempo de finalización, no el de inicio.

Presione el botón ENCENDIDO(AUTO OFF) para encender la lavadora.

1

Presione el botón PROGRAMA para seleccionar el programa de lavado.

Opciones de función adicionales

2

Presione el botón de RESERVA (Retardado).

3

• Se encenderá la lámpara ‘RESERVA’y será marcado ‘Tiempo Restante’

• Presione repetidamente el botón para fijar el tiempo de terminación deseado. Por ejemplo, para
terminar el lavado en 9 horas desde ahora, coloque el número 9 presionando repetidamente el
botón RESERVA.

• Seleccione el programa para el lavado en el panel de control.
Este programa no funcionará en los Programas
LANA y LIMPIEZA TAMBOR.

Agregue detergente.

4

Agregue la ropa y presione el botón INICIO/PAUSA.

5

Cierre la tapa.

6

Finalización.

Nota

• El tiempo de finalización puede ser demorado desde 3 - 48 horas. El retardo entre 3 -12 horas puede hacerse en intervalos de
tiempo de 1 hora y para 12 hasta 48 horas, en intervalos de tiempo de 2 horas. Si se abre la tapa, la máquina no trabajará
y una señal darál la alarma para recordarle que cierre la tapa.

• Para seleccionar el tiempo de lavado, cantidad de enjuagues, tiempo de centrifugado, nivel de agua, caliente/fría o potencia de
agua, presione el botón RESERVA y seleccione la opción deseada. Luego presione el botón INICIO/PAUSA.

• Cuando la carga de ropa no pueda ser sacada inmediatamente después de que el programa de lavado finalice, es mejor
omitir el programa de centrifugado. (La ropa se arrugará si se deja mucho tiempo en la lavadora después del centrifugado.)

• La cantidad apropiada de detergente marcada junto al NIVEL
DE AGUA de AGUA-DETERGENTE.

• Mientras la tara esté abierta, la máquina no trabajará y una
señal dará la alarma para recordarle que cierre la tapa.

• Cuando presione el botón INICIO/PAUSA la luz destellará y
se mostrará el tiempo.

• El agua será suministrada por 2 min después del inicio del lavado
para suplir el agua que absorbe la ropa.

• Cuando termina el programa de lavado, el zumbador sonará por
10 s antes de que la energía eléctrica se apague automáticamente.

25

tras funciones útiles

O

Función de bloqueo para niños

Si desea bloquear todos los botones para evitar que los ajustes sean cambiados por un niño, puede usar la
opción de bloqueo para niños.

Cómo bloquear

Presione el botón ENCENDIDO(AUTO OFF).

1

Presione el botón INICIO/PAUSA para empezar el lavado.

2

3

Presione simultáneamente los botones ENJUAGUE y CENTRIFUGADO.

• Se enciende la energía eléctrica.

• Después de que todas las condiciones del lavado han sido
ajustadas de acuerdo al manual.

• Durante el programa de lavado, todos los botones estarán
bloqueados hasta que el lavado termine o esta función de
bloqueo para niños sea desactivada manualmente.

Opciones de función adicionales

Cómo desbloquear

Si desea desbloquear durante el lavado, presione simultáneamente los botones ENJUAGUE y
CENTRIFUGADO nuevamente

Nota

•“ ” (bloqueo para niños) y el tiempo sobrante se muestran alternativamente en la
pantalla mientras están bloqueados.

Opción Mute (Muda)

Si desea usarla máquina de lavar sin sonidos de alarma, presione simultáneamente los botones
LAVADO y CENTRIFUGADO.
Para hacer funcionar al zumbador, presione simultáneamente los botones LAVADO y CENTRIFU­GADO una vez más.

Ver el tiempo restante

Para ver el tiempo restante para cada proceso, presione uno de los botones de LAVADO,
ENJUAGUE y CENTRIFUGADO. El tiempo restante para cada proceso aparecerá durante 1 s
aproximadamente.

26

Instalación

nstalación y Nivelación

I

Asegúrese de sacar todos los accesorios de traslado, antes de operar la máquina.

Ponga la máquina en una superficie plana y firme con el apropiado espacio.

1

Le sugerimos un espacio mínimo de 2 cm al
lado derecho y al lado izquierdo de la máquina
para una fácil instalación.
En cuanto a la parte posterior, se sugiere un
espacio mínimo de 10 cm

Advertencia

Si la lavadora esta instalada sobre una superficie dispareja, debil o inclinada, se podria producir una vibra­cion excesiva, una falla en la funcion de Centrifugado, o puede aparecer error " " en el visor.
Esta debe colocarse sobre un piso firme y nivelado para evitar una falla en el centrifugado.

mínimo
de 2 cm

mínimo de 10 cm

mínimo
de 2 cm

Revise si la máquina está nivelada

2

Abra la tapa y mire de arriba para ver si es lo
mismo que se muestra.

Nivele la máquina

3

Levante la parte frontal de la lavadora y gire la pata ajustable
hasta que la lavadora quede pareja. Si la pasta ajustable es muy
corta, use las placas de ajuste denivel como se nuestra.

Instalación de la cubierta anti-roedores (opcional)
La cubierta anti roedores debe ser fijada firmemente a la parte frontal de la lavadora.

Precaución

Si el aparato es suministrado desde una extensión eléctrica o de un generador, el cable de extensión o el
enchufe portáil deben ubicarse de manera que no estén afectos a salpicaduras o que les ingrese humedad.

Vista superior de la máquina

Patas ajustables indicator de nivel

 F?I

onexión de la manguera de suministro de agua

C

Antes de conectar la manguera de suministro de agua a la llave, revise el tipo
de manguera y escoja la instrucción correcta. Las mangueras de suministro de
agua pueden variar de acuerdo al pa s.

Conexión de la manguera de suministro de agua a la llave

27

Instalación

Tipo normal

Afloje el tornillo

1

Suelte el tornillo del conector de tal forma que la
llave se pueda poner en el medio.

Fije el conector a la llave

2

Presione el conector superior hasta que la
empaquetadura de goma esté en fuerte contacto
con la llave. Luego apriete los 4 tornillos.

Conecte la manguera de suministro de agua

3

al conector

Presione la manguera de suministro de agua
verticalmente hacia arriba de manera que el sello
de goma pueda adherirse completamente a la llave.

Fije el conector con el conector de la

4

manguera de suministro de agua

Conecte la manguera de suministro de agua al
conector y luego apriete su conector
atornillándolo hacia la derecha.

(Llave normal sin hilo y manguera de entrada atornillada).

Empaquetadura de goma

Tornillo

Conector

Conector

suministro de agua
Manguera

Verifique la conexión de la manguera

5

de suministro y del conector

Después de conectar la manguera, abra la llave
para revisar si hay alguna fuga de agua. En caso
de fuga de agua, cierre la llave y comience
nuevamente desde el primer paso.

Atención

La lavadora debe ser conectada a las llaves del agua usando el paquete de mangueras nuevo, y los antiguos no
deben re-utilizarse.

28

onexión de la manguera de suministro de agua

C

Instalación

1

2

3

4

Otros tipos no normales

(Llave normal sin hilo y manguera de entrada tipo de presión.)

Separe el conector del medio de la manguera de
suministro de agua

Separe el conector del medio de la manguera de
suministro de agua presionando el vástago de presión y
la manilla de presión que está conectada a la
manguera de suministro de agua mientras los presiona.

Conector
del medio

Afloje las tuercas para conectar el conector a la llave

Suelte el tornillo del conector de tal manera que
la llave pueda ponerse en el medio

Nota

En caso de que la llave sea grande

Si el diámetro de la llave es muy grande o si es
cuadrado, abra los 4 tornillos, saque la placa guía
y siga el primer paso.

Placa guía

Fije los conectores a la llave

Presione el conector superior hasta que la
empaquetadura de goma esté en estrecho contacto
con la llave. Luego apriete los 4 tornillos.

Fije el conector superior y el conector del medio

Saque la etiqueta adhesiva entre los conectores
superior y del medio. Apriete los conectores
tomando el superior y girando el conector del
medio hacia la derecha.

Conector

Etiqueta adhesiva

Conector

Conector
del medio

Etiqueta adhesiva
Manilla de presión

Tornillo
Vástago de presión

Manguera de
suministro de agua

Empaquetadura de
goma

Tornillo

Etiqueta adhesiva

Empaquetadura
de goma

Conector
Conector

del medio

Conecte el conector del medio y la manguera de

5

suministro de agua

Presione hacia abajo el vástago de presión de la
manguera de suministro de agua que estaba
separada del conector del medio (refiérase al
primer paso) y j

Revise pérdidas de agua

6

Después de conectar la manguera, abra la llave
para verificar si hay fugas de agua. En caso de una
pérdida de agua, cierre la llave y comience de
nuevo desde el primer paso. Si se salta el primer
paso, puede causar una pérdida da agua.

úntela con el conector del medio.

Vástago de presión

Manguera de

suministro de agua

Manilla de presión

onexión de la manguera de suministro de agua

C

Tipo atornillada

Ajuste la manguera de suministro de agua a la llave.

1

Presione la manguera de suministro de agua hacia
arriba de tal forma que la empaquetadura de goma
dentro de la manguera pueda adherirse
completamente a la llave.

Conecte la manguera de suministro de agua a la llave.

2

conecte la manguera de suministro de agua a la
llave y apriétela atornillándola hacia la derecha.

Revise si hay fugas de agua.

3

Después de conectar la manguera, abra la llave
para verificar que no haya pérdidas de agua.

Lavle de

agua

Empaquetadura
de goma

Manguera de
suministro de agua

29

Instalación

Conecte la manguera de suministro de agua a la máquina

Conecte la manguera de suministro de agua a la
válvula de entrada de la lavadora y apriétela
girando su conector. Verifique para ver si hay un
sello de goma del conector.

Verifique para ver si hay un sello de goma dentro
del conector.

Conector de la
manguera

Empaquetadura
de goma

30

onexión de la manguera de drenaje

C

Antes de conectar la manguera de drenaje, revise modelo de manguera de drenaje
y escoja la instrucción correcta de las siguientes.

Medelo con bomba

Instalación

Ajuste el extremo terminado de la manguera de

1

drenaje a la salida de la bomba de drenaje y
apriete la abrazadera

Ponga el otro extremo de la manguera de drenaje sobre

2

un depósito de agua o tina.

Dentro de 50mm

0,9 - 1,2 m

Nota

• para evitar la succión, la manguera de drenaje no debiera extenderse más de 50 mm del extremo de la guía
de la manguera.

• La altura de descarga debiera ser aproximadamente 0,9 - 1,2 m del piso

Modelo sin bomba

Antes de conectar

1

Aseg

úrese que la pinza y el resorte de la

manguera est

án ubicados como en la figura.

Guía de la
manguera

Manguera
de drenaje

Conecte el codo de la manguera

2

Presione el codo de la manguera hacia el cuerpo
de la lavadora.

Ponga la manguera de drenaje

3

Para cambiar la dirección de la manguera, saque
el codo y cambie la dirección.
Repite el segundo paso.

Pinza

31

étodo de puesta a tierra

M

Método de puesta a tierra con tierra en el terminal

Otro método de puesta a tierra

Debe conectarse un cable a tierra.

Si el cable a tierra no está conectado, hay un peligro de golpe eléctrico causado
por la fuga de corriente de la lavadora.

Si se usa un enchufe con terminal a tierra, no se
requiere una puesta a tierra.
La forma del cable eléctrico y del terminal de tierra
pueden variar según el país.

Precaución

Precauciones de los Cordones de Enchufes

En la mayoría de los electrodomésticos se recomienda que sean puestos en un circuito que sea dedicado sólo para ellos;
esto significa, un solo circuito de salida el cual sólo le da energía a eseelectrodoméstico y no tiene salidas adicionales o
sucursal de circuitos (otras sucursales de circuitos). Chequear la página de las especificaciones en este manual de usuario
para estar seguro.
No se debe sobre cargar la pared de las salidas de energía. Sobrecargar la pared de salida de energía es peligroso, también
lo es tener la pared de salida de energía suelta o dañada, cordones de extensión, cordones deshilachados, o el aislamiento
de cordones dañados o rajados. Cualquiera de estas condiciones pueden resultar en un corto circuito o un incendio.
Periódicamente examine los cordones de sus electrodomésticos, y si parece que están dañados o deteriorados,
desconéctelos, deje de usar el electrodoméstico, y reemplace el cordón con otro cordón de la mismas características de un
servidor autorizado.
Proteger el enchufe y cordones de maltratos físicos o mecánicos, tales como ser doblados, retorcidos, peñiscados,
dañados con la puerta al cerrarla, o caminar por encima de los mismos. Prestarle una atención particular a los enchufes,
en las paredes de salida de energía, y el punto de donde el cordón sale del electrodoméstico.

Barra de cobre a tierra (copper wire)

Conecte el cable a tierra a la barra de cobre a tierra.
Plántela y entiérrela más de 75 cm

Cuidado y Mantenimiento

Terminal de tierra

Enchufe con terminal de tierra

Cable a tierra

75cm

Barra de cobre a tierra

Cable a tierra

Conecte el cable a tierra al enchufe
exclusivamente para puesta a tierra.

Cable a
tierra

Interruptor de corto circuito

En el caso de instalación en un área donde no se
pueda hacer puesta a tierra, compre un interruptor
de corto circuito de la medida adecuada y
conéctelo al enchufe.

Precaución

• No ponga a tierra a través de las cañerías de gas, hay riesgo de explosión.

• No conecte a tierra a través de los alambres del teléfono ni de un pararrayos;es peligroso en caso de rayos.

• No sirve poner a tierra a través de cañerías plásticas de agua.

• Los cables a tierra deben ser conectados cuando se use una extensión eléctrica.

Interruptor

de corto

circuito

32

impieza y Mantenimiento

L

Lavado con agua fría

• Si usted usa siempre agua fría, le recomendamos usar agua tibia o caliente a intervalos regulares.
Ejm. Cada 5 lavados a lo menos 1 deberá ser con agua tibia

Cuando usted finalizo el lavado

• Cerrar las llaves para prevenir posibles inundaciones si se abre la manguera inesperadamente.

• Siempre desenchúfela desde el toma corriente cuando no la use.

Cuidado y Mantenimiento

Cuando el suministro de agua al tambor no es limpio o el filtro se obstruye con partículas (arena,
piedrecillas...), limpie el filtro de la válvula de entrada ocasionalmente. La forma del cable elétrico y de
la llave de agua puede variar de acuerdo al pa s

Para limpiar el filtro en la válvula de entrada

Cierre la llave antes de

1 2

apagar la energía eléctrica. Seleccione
caliente/fría y luego presione el botón
[INCIO/PAUSA] para sacar
el agua completamente.

Apague la energía
eléctrica antes de
desenchufar el cable
eléctrico.

Después de desconectar la manguera de suministro de

3 4

agua saque el filtro. Luego
usa una escobilla para limpiar
el filtro.

Precaución

• Antes de limpiar el filtro, deben removerse las impurezas en la manguera de suministro de agua.

Vuelva a poner el
filtro después de
limpiarlo.

Para limpiar el filtro de pelusas

1

2 3 4 5 6

Limpie la bomba casing (cuando el drenado sea malo)

Coloque una toalla en el piso

1

bajo el casco de la bomba de
agua, ya que podria escurrir
exceso de agua.

Gire la tapa de la

2

bomba en el sen­tido del reloj, y
tire hacia afuera.

Tapa

Saque cualquier objeto

3

extrano o pelusas que
haya dentro de la bomba
y sobre el filtro.

Filtro

4

Vuelva a colocar la tapa. Inserte el filtro a lo
largo de las canaletas guia dentro de la cubierta
de la bomba. El filtro debe mirar hacia las
canaletas guia dentro de la cubierta de la
bomba. Luego gire fuertemente la tapa de la
bomba en el sentido de las manecillas del reloj.

Canaletas guia

Filter

• Cuando el filtro para pelusas se encuentre gastado, etc., póngase en contacto con un Centro de Servicio
Técnico Autorizado de LG para obtener uno nuevo.

33

impieza y Mantenimiento

L

Cuando hay un riesgo de conhelación

• Cierre el grifo y quite la Manguera del Suministro del Agua

• Elimine el agua que se queda dentro del camino de suministro del agua.

• Baje la manguera de desagüe y quite todo el agua dentro de cazoleta y la manguera de desagüe haciendo
el centrifugado.

En el caso de conhelamiento

• Quite la manguera de suministro del agua y la sumerja dentro del agua caliente de la temperatura de unos 40 ˚C

• Eche unos 2 litros del agua caliente de la temperatura de unos 40 ˚C dentro de cazoleta y la mantenga en ese estado
durante 10 min

• Conecte la manguera de suministro de agua al grifo y asegúrese si funciona bien el suministro y desagüe del agua.

Limpieza del Tambor

Manguera de Entrada
del Agua

Exterior

Vacaciones de Largo
Período

Mantenga abierta la tapa del tambor después de lavado para permitir la
evaporación de la humedad. Si usted quiere limpiar el tambor, use un
tejido suave y limpio mojado por el detergente líquido y lo enjuague.
(No se use los productos de limpieza duros o arenáceos.)

Las mangueras de la lavadora conectadas al grifo deben ser reem­plazadas cada 5 años.

Limpie inmediatamente las manchas. Limpie con un tejido mojado. No
intente a golpear la superficie de lavadora con los objetos puntiagudos.

Asegúrese si el suministro del agua está cortado del grifo. Desagüe
todo el agua desde las mangueras cuando el clima pueda ser congelado.

Cuidado y Mantenimiento

Limpieza del Interior de su Lavadora

Si usted usa el suavizante de tejido o hace regularmente un lavado con el agua fría, es muy importante
limpiar periódicamente el interior de su lavadora.

• Llene su lavadora con el agua caliente.

• Añada las dos copas de detergente en polvos que contiene fosfato.

• Haga operar durante unos minutos.

• Pare el funcionamiento de lavadora, abra la tapa y manténgala mojada durante toda la noche.

• Después de la mojada, desagüe el agua de lavadora y funcione todo el ciclo del aparato.

O bien, use el Programa Limpieza Tambor periódicamente.
No le recomendamos que usted limpie el tambor con el tejido durante este proceso.

Productos que posiblemente dañen su maquina lavadora

• Blanqueadores concentrados y zanitizador de pañales causaran daño en la pintura y componentes de su lavadora

• Solventes de hidrocarburo : ejm. Petróleo, diluyentes, etc. pueden disolver el plástico y arruinar la pintura.
(Tenga cuidado de no lavar prendas con estos solventes ellos son inflamables NO los ponga en la lavadora ni
secadora.)

• Algunos pre-tratamientos en sprays o líquidos pueden dañar el panel de control de su lavadora.

• El uso de tinturas en su lavadora puede causar manchas en los componentes del plástico. La tintura no dañara su
máquina pero nosotros le sugerimos limpiar prolijamente su lavadora. No recomendamos el uso de tinturas de
limpieza en su lavadora.

• No use la tapa de su lavadora como mesa de trabajo.

34

roblemas Comunes de Lavadora

P

PROBLEMAS DEL LAVADO

Problemas

Detección de fallas

Eliminaci n
insuficiente
de suciedad

La mayor parte de los problemas de lavado trae los resultados tales como la
eliminación no suficiente de suciedad, manchas, residuos de pelusas y
espumas y el daño a la lavandería. Para un resultado satisfactorio del lavado,
siga las instrucciones siguientes :

Causas Posibles

Detergente no-suficiente

•

Temperatura del agua

•

demasiado baja
Demasiado lavandería

•

Cíclo incorrecto

•

Clasificación incorrecta

•

No pre-tratar las manchas

•

Solución y Medidas Preventivas

Use la cantidad correcta de detergente de acuerdo con la canti-

•

dad de lavandería, intensidad de suciedad y la dureza del agua.
Use el agua calurosa o caliente para la suciedad normal.

•

La temperatura diferente de agua será requerida de acuerdo
con el tipo de suciedad. (Véase la página 10)
Reduzca la cantidad de lavandería.

•

Lave usando el cíclo de Vaqueros o Mojada(Remojo)

•

y Vaqueros para la lavandería de suciedad pesada.
Separe los artículos muy sucios desde los poco sucios.

•

Pre-trate las manchas y suciedad pesada de acuerdo con las

•

instrucciones mostradas en la página 9.

Manchas
Azules

Marcas
Negras o
Grises sobre
la lavander a

Manchas
Amarillas o
de Marr n

Pelusas

Residuo o
detergente

Agujeros, ras­gones

El suavizante de tejido no

•

diluido distribuye directa­mente al tejido

Una construcción de cera causa-

•

da por la interacción del
suavizante de tejido y el deter­gente puede ser quedada y mar­cada a la lavandería
Detergente no-suficiente

•

El hierro o el manganeso

•

dentro del agua sumin­istrada, pipas del agua o
calentador del agua

Clasificación incorrecta

•

Tisú quedado en el bolsillo

•

Demasiado lavandería

•

•

•

•

•

•

• Instale el suavizanante de tejido no precipitado o el filtro de

• Antes de lavar, suministre el agua por unos minutos para

•

•

Demasiado lavandería

•

Detergente no-disuelto

•

Uso del detergente excesi-

•

vo

•

•

•

•

Uso incorrecto del blan-

•

queador de cloro
Cremallera, corchete y hebilla

•

no cerradas perfectamente
Costillas, rasgones e hilos

•

rotos
Demasiado lavandería

•

Degradación de tejidos

•

•

•

•

•

Frote las manchas con el jabón. Lave.
No llene excesivamente el distribuidor del suavizante de teji­do y no vierta directamente el suavizante de tejido líquido al tejido
Véase la página 12 para más instrucciones.

Guarde las recomendaciones contra Scrud (construcción de
cera). (Vease la página 12)
Use la cantidad correcta de detergente para la cantidad corre­spondiente de lavandería, intensidad de suciedad y la dureza
del agua.

Para recuperar el color de los artículos blancos, use el elimi­nador de manchas seguro para el tejido.

hierro dentro de su sistema de suministro del agua para
resolver el problema.

limpiar las líneas.

Lave los productores de pelusas como toallas, flanela de
algodón separadamente de los colecionistas de pelusas como
tejidos sintéticos y saque el tisú desde los bolsillos antes de
empezar el lavado. Véase la página 9 para la clasificación de
la lavandería antes de empezar el lavado.
No ponga demasiado lavandería.

No ponga demasiado lavandería.
Algunos detergentes se necesitan ser pre-disueltos, por lo
tanto, chequee las instrucciones de detergente. Intente a pre­disolver el detergente.
Alce la temperatura de agua usando el agua caliente segura
para el tejido.
Use la cantidad apropiada de detergente.

Nunca vierta el blanqueador de cloro directamente al tejido.
Véase la página 11 para añadir el blanqueador líquido.

Cierre la cremallera, la corchete y la hebilla.
Saque los objetos de bolsillos. Véase la página 9 para tener

cuidado antes de poner la lavandería.
No ponga demasiado lavandería.

.

roblemas Comunes de Lavadora

P

PROBLEMAS DE OPERACIÓN

35

Detección de fallas

Síntoma

Falla en el suministro

de agua

Falla en el drenaje

Falla en el

centrifugado

Puerta (tapa) abierta

Mensaje de error

Posibles causas y soluciones

• Está cerrada la llave de agua?

• Está cortado el suministro de agua?

• Están la llave o la manguera de suministro de
agua congeladas?

• Es muy baja la presión de agua o está obstruido
el filtro de la válvula de entrada con impurezas?

• Está seleccionado Caliente/Fría en Caliente
cuando la manguera está conectada a Fría?

• Está la manguera Caliente conectada a Fría?

Está la manguera de drenaje ubicada correctamente?

•

• Está la manguera de drenaje doblada o puesta
muy alta?

• Está la parte interior de la manguera o la bomba
de drenaje (sólo el modelo con bomba) obstrida
con impurezas?

• Revise si la energía eléctrica se ha cortado.

• Está equilibrada la carga de lavado?

• Está la lavadora puesta en una superficie plana?

• Cieere la puerta (tapa).

Detección de nivel

anormal

Nivel de potencia

anormal

Nivel de sobreflujo

anormal

• Pida ayuda al servicio técnico.

36

érminos de la Garantía

T

Que no cubre :

• Servicio técnico a domicilio para enseñarle acerca del uso del producto

• Si el artefacto fue conectado a un voltaje que no está indicado en la placa.

• Si la falla fue causada por negligencia o por accidente.

• Si la falla fue causada por otros factores que no son el uso normal doméstico.

Términos de la Garantía

• Si la fallsa fue causada por ratas o cucarachas.

• Ruidos o vibraciones que son consideradas normales, ejm. El sonido del drenaje,
sonido del centrifugado, alarmas etc.

• Corrección de instalación ejm. Nivelación del producto, ajustes de drenaje.

• Mantención normal el cual están recomendados en el manual de usuario.

• Remoción de objetos o substancias extrañas, incluyendo la manguera con, botones,
alambres, barbas de sostén, etc.

• Reemplazo de fusibles o corregir la gasfitería de la casa.

• Corrección de reparaciones no autorizadas.

• Daño accidental a la propiedad causado por posibles defectos con este artefacto.

• Si este producto es utilizado para fines comerciales, no tiene garantía
(por ejemplo, lugares públicos tales como baños públicos, casas de alojamiento,
centros de capacitación, etc.)

Si el aparato es instalado fuera del área normal, cualquier costo de transporte
involucrado en la reparación del producto, o el reemplazo de partes defectuosas,
serán de cargo del usuario.

specificación

specificación

E

37

Especificación

Al

An

Modelo

Voltaje y frecuencia

Potencia nominal

Rango de presión de
Alimentación del agua

Peso del producto

Dimensiones

Capacidad de lavado

La especificaciones técnicas están suietas a cambios sin aviso previo.

632(Anchura) x 670(Profundidad) x 1020(Altura) mm

Pr

WF-T1503TP

120V~, 60Hz

30 - 800 kPa (0,3 kgf/cm - 8 kgf/cm2)

520 W

43 kg

33 lbs

emo

M

necesite servicio técnico.
proporcione esta información a su distribuidor cuando
Observe la etiqueta pegada sobre la cubierta posterior y
Anote el número de modelo y el número de serie del aparaeto.
electrodomoéstico. Guárdelo para posible consulta.
Por favor, lea atentamente este manual antes de utilizar el

MODEL : WF-T1503TP

MANUAL DEL USUARIO

LAVADORA
