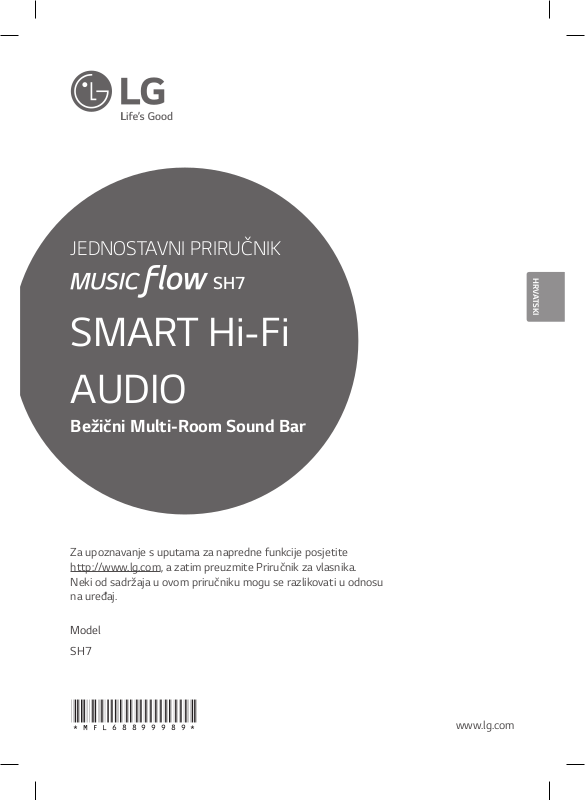

Page 1
JEDNOSTAVNI PRIRUČNIK
SH7
SMART Hi-Fi
AUDIO
Bežični Multi-Room Sound Bar
Za upoznavanje s uputama za napredne funkcije posjetite
http://www.lg.com, a zatim preuzmite Priručnik za vlasnika.
Neki od sadržaja u ovom priručniku mogu se razlikovati u odnosu
na uređaj.
HRVATSKI
Model
SH7
*MFL68899989*
www.lg.com
Page 2
1 Početak rada
Početak rada2
Sigurnosne informacije
1
Početak rada
OPREZ: KAKO BISTE SMANJILI RIZIK OD STRUJNOG
UDARA NE SKIDAJTE POKLOPAC (ILI ZADNJU
PLOČU). UREĐAJ NEMA DIJELOVE KOJE KORISNIK
MOŽE SERVISIRATI. SERVISIRANJE PREPUSTITE
osobe predstavlja opasnost od strujnog udara.
materijalima koji prate uređaje.
UPOZORENJE: U CILJU SPREČAVANJA OPASNOSTI
OD POŽARA ILI STRUJNOG UDARA, ČUVAJTE
PROIZVOD OD KIŠE I VLAGE.
UPOZORENJE: Ne postavljajte ovu opremu u
zatvorenim prostorima kao što su zatvorene police za
knjige i slično.
OPREZ: Ne koristite visokonaponske proizvode
u blizini ovog proizvoda. (npr. Električna metlica
za insekte) Ovaj proizvod se može pokvariti zbog
električnog udara.
OPREZ: Čuvajte uređaj od vode koja kaplje ili pljuska,
kiše i vlage. Ne odlažite na uređaj predmete ispunjene
vodom kao što su na primjer vaze.
OPREZ: Ne zatvarajte otvore za ventilaciju. Uređaj
instalirajte u skladu s uputama proizvođača.
Utori i otvori na kućištu su namijenjeni za ventilaciju
i osiguravaju pouzdan rad uređaja štiteći ga od
pregrijavanja. Otvori se ne smiju nikada zatvoriti
stavljanjem uređaja na krevet, fotelju, tepih ili neku
drugu sličnu površinu. Uređaj se ne smije stavljati
u ugradbene prostore kao što su police za knjige ili
ormari osim u slučaju kada je osigurana kvalitetna
ventilacija ili u slučaju kada se to predlaže u priručniku
proizvođača.
OPREZ: Na aparat se ne smiju stavljati svijeće ni
druge stvari s otvorenim plamenom.
OPREZ
OPASNOST STRUJNOG
UDARA
KVALIFICIRANOM OSOBLJU.
Znak munje sa simbolom strelice
unutar jednakostraničnog trokuta
upozorava na postojanje neizoliranog
opasnog napona unutar kućišta
uređaja koji je dovoljno velik da za
Znak uskličnika unutar
jednakostraničnog trokuta
upozorava korisnika na prisutnost
važnih informacija za rad i održavanje
(servisiranje) uređaja u pisanim
NAPOMENA: Sigurnosne informacije, uključujući
identikaciju proizvoda i jačine napona, nalaze se na
donjoj ili na nekoj drugoj strani proizvoda.
OPREZ
Koristite samo AC adapter koji dolazi s ovim
uređajem. Ne koristite električno napajanje s drugog
uređaja ili drugog proizvođača. Korištenje drugog
električnog kabla ili električnog napajanja može
uzrokovati oštećenje uređaja i gubitak jamstva.
OPREZ u vezi s električnim kabelom
Za većinu uređaja se preporučuje da imaju svoj
zasebni strujni krug napajanja;
Drugim riječima, zidna utičnica s koje se napaja ovaj
uređaj treba biti jedina utičnica na jednom osiguraču
i na tom osiguraču ne smije biti drugih utičnica.
Kako biste bili sigurni provjerite specikacijsku
stranicu ovog priručnika. Ne preopterećujte utičnice.
Preopterećene zidne utičnice, slabo pričvršćene ili
oštećene utičnice, neispravni produžni kablovi, izlizani
električni kablovi ili kablovi s oštećenom ili napuklom
izolacijom su opasni. Bilo koje od ovih stanja može
dovesti do opasnosti od strujnog udara ili do požara.
S vremena na vrijeme pregledajte električni kabel
vašeg uređaja, a ako pregledom utvrdite oštećenja ili
izlizanost, iskopčajte kabel, prestanite upotrebljavati
uređaj i zamijenite kabel s točno određenim
zamjenskim kabelom kod vašeg ovlaštenog servisera.
Zaštitite električni kabel od zičkih ili mehaničkih
oštećivanja, kao što su presavijanje, lomljenje,
probadanja, priklještenja vratima ili gaženje preko
kabla. Posebnu pažnju posvetite utikačima, zidnim
utičnicama i mjestu na kojem kabel izlazi iz uređaja.
Utikač energetskog trošila je uređaj odspajanja. U
slučaju nužde, utikač energetskog trošila mora biti
lako dostupan.
Page 3
Početak rada 3
Uređaj je opremljen baterijom ili akumulatorom.
Siguran način vađenja baterije iz uređaja:
Izvadite staru bateriju, slijedite korake obrnutim
redoslijedom u odnosu na stavljanje. U cilju
sprečavanja zagađenja okoline i stvaranja moguće
opasnosti za zdravlje ljudi i životinja, staru bateriju
stavite u odgovarajući spremnik ili na mjesto
određeno za sakupljanje starih baterija. Baterije ne
odlažite zajedno s drugim otpadom. Preporučujemo
korištenje lokalnih, besplatnih sustava za zbrinjavanje
baterija i akumulatora. Baterija se ne smije izlagati
prevelikoj temperaturi sunca, vatre i drugih izvora
topline.
Zbrinjavanje starog uređaja
1. Ovaj simbol prekrižene kante za
smeće na kotačićima označava
kako se otpadni električni i
električni proizvodi (WEEE)
moraju zbrinjavati odvojeno od
komunalnog otpada.
2. Dotrajali električni proizvodi mogu sadržavati
opasne tvari stoga će ispravno zbirnjavanje
vaših dotrajalih uređaja pomoći u sprječavanju
potencijalnih negativnih posljedica na okoliš
i ljudsko zdravlje. Vaš dotrajao uređaj može
sadržavati dijelove koji se mogu ponovo
iskoristiti za popravak drugih proizvoda te
druge vrijedne materijale koji se mogu reciklirati
i tako sačuvati ograničene resurse.
3. Ovisno o razini smetnje / štete i dobi stavke,
stari proizvodi mogu se popraviti za više radnog
života koji će spriječiti izbjeći otpada. Proizvodi
koji nisu prikladni za ponovnu uporabu može
se reciklirati da se oporavim vrijedne resurse i
pomoći da se smanji globalno potrošnju novih
sirovina.
4. Uređaj možete odjnjeti u trgovinu u kojoj ste
kupili proizvod ili možete kontaktirati ured za
zbrinjavanje otpada kod vaših mjesnih nadležnih
tijela te od njih saznati više informacija o
najbiližem ovlaštenom WEEE sabirnom centru.
Za najnovije informacije iz vaše države molimo
pogledajte internetske stranice
www.lg.com/global/recycling
Odlaganje starih baterija/akumulatora
1
Početak rada
Pb
1. Taj simbol može biti u kombinaciji sa simbolom
za živu (Hg), kadmij (Cd) ili olovo (Pb) ako
baterija sadrži više od 0,0005% žive, 0,002%
kadmija ili 0,004% olova.
2. Sve baterije/akumulatori trebali bi se odlagati
odvojeno od komunalnog otpada na posebnim
mjestima koje je odredila vlada ili lokalne vlasti.
3. Ispravno odlaganje starih baterija/akumulatora
pomaže u sprječavanju potencijalnih negativnih
posljedica po okoliš te zdravlje životinja i ljudi.
4. Više informacija o odlaganju starih baterija/
akumulatora zatražite od gradskog ureda,
službe za odlaganje otpada ili trgovine u
kojoj ste kupili proizvod. (http://www.lg.com/
global/sustainability/environment/take-backrecycling/global-network-europe)
Page 4
Početak rada4
Izjava o sukladnosti
Ovime, LG Electronics European Shared Service Center
1
B.V., izjavljuje da je ovaj BEŽIČNI SOUNDBAR ZA VIŠE
Početak rada
PROSTORIJA u skladu s osnovnim zahtjevima i drugim
bitnim zakonskim odredbama Direktive 1999/5/EC.
Potpuna Izjava o sukladnosti može se zatražiti putem
sljedeće poštanske adrese:
LG Electronics European Shared Service Center B.V.
ili se može zatražiti na našoj namjenskoj DoC web
stranici:
http://www.lg.com/global/support/cedoc/cedoc#
Ovaj uređaj je širokopojasni sustav prijenosa na 2,4
GHz i 5 GHz, i namijenjen je za upotrebu u svim
državama članicama EU i EFTA, s ograničenjem
upotrebe u unutrašnjosti za valno područje od 5 GHz.
(5150 – 5250 MHz)
Ovaj uređaj se treba postaviti i koristiti s minimalne
udaljenosti od 20 cm između uređaja i vašeg tijela.
Ovaj izraz je za opću izjavu za razmatranje korisničke
okoline.
Krijgsman 1
1186 DM Amstelveen
The Netherlands
Page 5
Sadržaj
Sadržaj 5
1 Početak rada
2 Sigurnosne informacije
6 Raspakiravanje
6 – Priključak bežičnog subwoofera
7 Prednja ploča
7 Stražnja ploča
8 Daljinski upravljač
2 Spajanje televizora
9 Spajanje televizora
9 – 1. Optički priključak
9 – 2. HDMI (ARC) priključak
9 – 3. Bežična LG Sound Sync veza
3 Upotreba Multi-Rooma
10 Postavljanje mreže za Multi-Room
10 – Korak 1. Zahtjevi kućne mreže
11 – Korak 2. Instaliranje aplikacije i medijskog
poslužitelja “Music Flow Player”
12 – Korak 3. Početno postavljanje Multi-Rooma
14 – Korak 4. Dodavanje zvučnika (neobvezatno)
15 – Upotreba mosta
16 Uživajte u proizvodima iz serije MUSICflow
16 – 1. Način rada za kućno kino (način rada sa
surround zvukom)
16 – 2. Grupno puštanje glazbe
16 – 3. Puštanje glazbe s L/R stereo postavkama
4 Uporaba eksternog uređaja
17 Uporaba eksternog uređaja
17 – 1. HDMI ulazni priključak
17 – 2. PORTABLE IN priključak
17 – 3. Spajanje funkcijom BLUETOOTH®
5 Rješavanje problema
18 Rješavanje problema
6 Dodatak
22 Montiranje uređaja na zid
23 O stanju statusa LED-a
23 Specifikacije
23 Obavijest s informacijama o softveru s
otvorenim izvornim kodom
1
2
3
4
5
6
Neki dijelovi ovog priručnika mogu se razlikovati od aplikacije Music Flow Player, ovisno o verziji aplikacije.
Page 6
Početak rada6
Raspakiravanje
1
Početak rada
Uređaj
Jednostavni
priručnik
yKod montaže ovog uređaja na zid pogledajte stranicu 22.
yOvisno o regiji, isporučeni dodaci mogu se razlikovati.
Optički kabel Zidni nosači
Daljinski upravljač
i baterije
i vijci
Držač kabela Subwoofer Adapter i kabel
Vodilica za
instalaciju
zidnog nosača
LAN kabel
napajanja
Priključak bežičnog subwoofera
Subwoofer
1. Spojite mrežni kabel glavnog uređaja i bežični subwoofer na izlaz.
2. Uključite ih i bežični subwoofer automatski će se spojiti. Kada je spajanje dovršeno, vidi se zeleno LED svjetlo
na subwooferu.
Ako se prilikom spajanja bežičnog subwoofera jave problemi, pogledajte stranicu 18.
Page 7
Prednja ploča
Početak rada 7
1
Početak rada
LED indikator: prikazuje status veze. (str. 23)
A
yBijelo (titravo): čekanje mrežne veze
yBijelo (stabilno): mrežna je veza uspostavljena
yBijelo (prigušeno): pasivna potrošnja s
mrežnom vezom
yZeleno (stabilno): prva je grupa postavljena
yCrveno (stabilno): pasivna potrošnja bez
mrežne veze
Stražnja ploča
(Pasivna potrošnja/Uključen)
A 1/!
F (Funkcija): Služi za odabir funkcije i izvora ulaza.
(OPTICAL / HDMI IN / WI-FI / Bluetooth / LG TV /
PORTABLE)
+ (Glasnoća)
-/
(Wi-Fi): Spaja prvi proizvod iz serije
MUSICow na vašu bežičnu mrežu.
(Dodavanje): Dodaje dodatni proizvod iz
serije MUSICow vašoj mreži
(u slučaju da je spojen jedan ili više proizvoda iz
serije MUSICow).
Prozor zaslona
B
Udaljeni senzor
C
Gumbi se nalaze na stražnjoj strani
D
HDMI IN
LAN
HDMI OUT
(TV ARC)
DC IN (AC adapter ulaz)
B
OPTICAL IN priključci
C
PORTABLE IN priključak
D
USB (samo za servisiranje) : Konektor za
E
preuzimanje softvera
HDMI OUT (TV ARC) : spojite ga na HDMI IN
F
(ARC) ulaz na televizoru.
HDMI IN
G
LAN ulaz
H
Page 8
Početak rada8
Daljinski upravljač
1
Početak rada
Instalacija baterije
Uklonite pokrov baterijskog pretinca na stražnjoj strani
daljinskog upravljača te umetnite bateriju u ispravnom
smjeru pozitivnog 4 i negativnog 5 polariteta.
• • • • • • • • • • • • • • • • • • • •a •••••••••••••••••••
(Napajanje): Služi za UKLJUČIVANJE ili
1
ISKLJUČIVANJE (način pasivne potrošnje) uređaja.
F (Funkcija): Služi za odabir funkcije i izvora ulaza.
(OPTICAL / HDMI IN / WI-FI / Bluetooth / LG TV /
PORTABLE
SOUND EFFECT: Služi za odabir tipa zvučnih efekata.
(Isključi zvuk): služi za isključivanje zvuka.
(Noćni način rada): Uključite noćni način rada da
biste smanjili intenzitet zvuka i poboljšali mu noću i
mekoću.
: Podešava razinu zvuka za visoke i duboke tonove
te subwoofer.
+/- (VOL): Služi za podešavanje glasnoće zvučnika.
• • • • • • • • • • • • • • • • • • • •b •••••••••••••••••••
C/V
unaprijed ili unazad.
dM
reprodukcije zvuka.
DRC: Uključuje ili isključuje funkciju DRC.
yDRC (Dynamic Range Control): Zadržavanje
REPEAT: Slušajte glazbu u više navrata.
yAko pritisnete i držite REPEAT na daljinskom
AUTO VOL: Služi za uključivanje ili isključivanje načina
rada AUTO VOLUME.
yKada je zvuk koji se proizvodi preglasan ili pretih,
AV SYNC: Sinkronizira audio i video.
yPrilikom primanja zvučnih signala s televizora, zvuk
y Pritisnite tipku AV SYNC i zatim upotrijebite tipke
yZa upravljanje TV funkcijom daljinskog upravljača
SLEEP: Služi za namještanje automatskog
isključivanja sustava u određeno vrijeme.
AUTO POWER: Služi za uključivanje ili isključivanje
funkcije AUTO POWER.
yAko je vaš televizor ili eksterni uređaj povezan s
yDa biste mogli koristiti funkciju automatskog
(Preskakanje): Služi za preskakanje
(Početak/Pauza): Služi za početak ili pauziranje
Napomena
,
Možete upotrijebiti ove tipke za reprodukciju
nakon reproduciranja glazbe iz aplikacije "Music
Flow Player" ili računalnog softvera.
jasnoće zvuka i pri niskoj glasnoći (dostupno samo
kod sustava ozvučenja Dolby Digital).
upravljaču približno tri sekunde, na Bluetooth
funkciji pojavit će se povezani Bluetooth uređaj.
pritisnite ovu tipku na daljinskom upravljaču. Na taj
način možete slušati zvuk odgovarajuće glasnoće.
i slika možda neće biti usklađeni. U tom slučaju ova
funkcija podešava vrijeme zadrške.
C/V
možete postaviti između 0 i 300 ms.
pritisnite i držite AV SYNC na daljinskom
upravljaču približno tri sekunde.
optičkim ulaznim priključkom (priključcima) na
uređaju, ovaj uređaj prepoznaje ulazni signal i
odabire optičku funkciju kad uključite televizor
ili eksterni uređaj. Možete čuti zvuk koji dolazi iz
vašeg uređaja.
isključivanja zaslona pritisnite i držite AUTO
POWER na daljinskom upravljaču približno tri
sekunde.
za kontrolu vremena zadrške koje
Page 9
2 Spajanje televizora
Spajanje TV-a 9
Spajanje televizora
Ovisno o mogućnosti vašeg televizora, spojite se na uređaj optičkom, HDMI ili bežičnom vezom.
1. Optički priključak
1. Spojite OPTICAL IN priključak na uređaju s OPTICAL OUT priključkom na televizoru pomoću OPTICAL kabela.
2. Postavite zvuk na televizoru na OPTICAL izlaz. (Više detalja možete naći u korisničkom priručniku svojeg
televizora.)
Napomena: Ako vaš LG televizor podržava LG Sound Sync (LG televizor s logotipom ).
Postavite zvuk na televizoru na LG Sound Sync (optički). (Više detalja možete naći u korisničkom priručniku
svojeg televizora.)
3. Postavite izvor zvuka ovog uređaja na OPTICAL upotrebom tipki OPTICAL ili FUNC.
2
Spajanje TV-a
2. HDMI (ARC) priključak
Ako spojite ovaj uređaj na televizor koji podržava HDMI CEC i ARC (Audio Return Channel ), možete uživati u
zvuku TV-a preko zvučnika ovog uređaja bez povezivanja optičkim kabelom.
1. Spojite HDMI OUT (TV ARC) priključak ovog uređaja s HDMI IN (ARC) priključkom televizora upotrebom
HDMI kabela (brzi HDMI™ tipa A s Ethernetom).
(ARC)
TV : HDMI IN (ARC) Zvučna poluga: HDMI OUT (TV ARC)
2. Postavite zvuk na televizoru na HDMI (ARC). (Više detalja možete naći u korisničkom priručniku svojeg
televizora.)
3. ARC funkcija automatski je odabrana kada ARC signal dođe do televizora, bez obzira na vrstu funkcije kojom
se koristite.
HDMI OUT
IN
3. Bežična LG Sound Sync veza
Ako spojite ovaj uređaj s televizorom koji podržava LG Sound Sync (LG televizor s logotipom ),
možete uživati u zvuku TV-a putem bežične veze.
1. Uključite uređaj i postavite izvor zvuka uređaja na funkciju LG TV pomoću tipke FUNC.
2. Postavite zvuk na televizoru na LG Sound Sync (Bežično). (Više detalja možete naći u korisničkom priručniku
svojeg televizora.)Poruka "PAIRED" pojavit će se na zaslonu na oko tri sekunde, a zatim ćete na zaslonu vidjeti
poruku "LG TV" ako spajate ovaj uređaj i televizor na uobičajen način.
Više o
Uz LG Sound Sync možete upravljati nekima od funkcija ovog uređaja s pomoću daljinskog upravljača televizora.
Kompatibilna je s LG televizorima koji podržavaju LG Sound Sync. Provjerite imate li na televizoru logotip LG
Sound Sync.
Page 10
3 Upotreba Multi-Rooma
Upotreba Multi-Rooma10
Postavljanje mreže za Multi-Room
Korak 1. Zahtjevi kućne mreže
d
c
a
b
Vodite računa o tome da je u vašem domu instalirana bežična mreža koja se koristi usmjerivačem (router).
a
Kućni usmjerivač potrebno je spojiti na internet.
Svoj pametni uređaj spojite na kućnu mrežu.
b
3
Upotreba Multi-Rooma
Spojite zvučnike na napajanje.
c
Ako želite slušati glazbu s medijskog poslužitelja (PC, MAC ili mrežni disk), spojite medijski poslužitelj na
d
kućnu mrežu.
Oprez pri zahtjevima kućne mreže
.
ySustav MUSICow komunicira preko kućnih mreža od 2,4 GHz i 5 GHz upotrebljavajući bežičnu tehnologiju
802.11b/g/n.
ySmetnje bežičnog signala mogu dovesti do prekida mreže veze ili prekida reprodukcije.
yOvisno o brzini vaše mreže, reprodukcija internetskih sadržaja možda neće biti dobra.
yMrežnu vezu možda neće biti moguće uspostaviti upotrebom usmjerivača (ili modema) određenih pružatelja
internetskih komunikacijskih usluga. U tom slučaju potrebno je kupiti usmjerivač za opću upotrebu.
yVatrozid (rewall) na vašem PC računalu mogao bi onemogućiti ispravan rad softvera PC-ja Music Flow. U
tom slučaju onemogućite sve instalirane vatrozide i pokušajte se ponovno spojiti. Pogledajte upute za vatrozid
ili internetske stranice.
yMrežni uređaj ne može kongurirati postavke dijeljene mape.
Page 11
Upotreba Multi-Rooma 11
Korak 2. Instaliranje aplikacije i medijskog poslužitelja “Music Flow Player”
Instalirajte aplikaciju “Music Flow Player”
Preuzmite „Music Flow Player” iz trgovine Apps Store ili trgovine Google Play Store.
A B
ILI
A
Upišite “Music Flow Player” u okvir pretrage i kliknite “Traži”.
B
Skenirajte QR kod pomoću aplikacije za skeniranje.
Napomena za aplikaciju “Music Flow Player”
,
yOvisno o uređaju, moguće je da “Music Flow Player” aplikacija neće raditi.
yAplikacija Music Flow Player bit će dostupna u sljedećim verzijama softvera;
Android O/S: verzija 4.0 (ICS) (ili kasnija)
iOS O/S: verzija 6.0 (ili kasnija)
3
Upotreba Multi-Rooma
Instalacija softvera medijskog poslužitelja na PC ili Mac računalo
Softver medijskog poslužitelja dozvoljava vam pristup audio datotekama pohranjenima na medijskom poslužitelju
(PC ili MAC računalo, ili mrežna pohrana) i uživanje u njima putem zvučnika kućne mreže. Na internetskim
stranicama www.lg.com u okvir pretrage upišite naziv tipa modela i pronađite softver medijskog poslužitelja na
podržanoj kartici.
yWindows: Music Flow PC Software
yMac OS: Nero MediaHome 4 Essentials
Napomena za upotrebu medijskog poslužitelja
,
yNa svojem PC ili Mac računalu morate podijeliti mapu s audio sadržajima da biste ih mogli slušati putem
sustava MUSICow.
yNa svojem mrežnom disku također morate promijeniti postavke kako biste bili sigurni da je DLNA poslužitelj
uključen.
yU softveru vatrozida možda će također biti potrebno promijeniti postavke kako biste bili sigurni da nije
onemogućeno dijeljenje datoteka sustava Windows.
Jednostavno povezivanje (EZ podešavanje)
Priprema
yZa jednostavno povezivanje bit će vam potrebna mogućnost povezivanja s Wi-Fi mrežom.
yProvjerite je li Bluetooth postavka uključena na vašem uređaju.
yJednostavno povezivanje podržano je sa značajkom Bluetooth verzije 4.0 (ili novije).
Za jednostavno povezivanje, slijedite korake na zaslonu aplikacije „Music Flow Player”.
Page 12
Upotreba Multi-Rooma12
Korak 3. Početno postavljanje Multi-Rooma
Kod prvog postavljanja proizvoda iz serije MUSICow možete odabrati sljedeće dvije vrste mreže.
Opcija 1. Žičana veza (MUSICow isprepletena mrežna veza)
Spojite jedan od proizvoda iz serije MUSICow (zvučna poluga, zvučnik ili most) na kućni usmjerivač pomoću LAN
kabela.
Zatim možete bežično spojiti dodatne proizvode (neobvezatno) iz serije MUSICow na svoju kućnu mrežu
(MUSICow isprepletena mreža). Za dodatne upute pogledajte "Korak 4. Dodavanje zvučnika (neobvezatno)" na
stranici 14.
Ako imate most
Most (žičana veza) à Sound Bar (dodaj zvučnik) à Drugi zvučnici (dodaj zvučnik)
Ako nemate most
Sound Bar (žičana veza) à Drugi zvučnici (dodaj zvučnik)
3
Upotreba Multi-Rooma
LAN kabel
Vodič za jednostavno postavljanje (žičana veza)
1. Provjerite je li vaš pametni uređaj spojen na Wi-Fi mrežu.
2. Izaberite proizvod koji želite spojiti.
3. Pokrenite aplikaciju Music Flow Player i slijedite upute za „Žičana veza“ u čarobnjaku za postavljanje.
4. Spojite LAN kabel iz usmjerivača s bilo kojim proizvodom iz serije MUSICow (Sound Bar, zvučnik ili most).
5. Uključite proizvod iz serije MUSICow i čekajte da se stabilizira bijelo LED svjetlo.
6. Ako instalacija bude uspješna, ažurirajte softver zvučnika na najnoviju verziju:
[Home à Settings à Version Info.]
m Savjet
Neovisno o bežičnom okruženju usmjerivača, postavlja se bežična mreža između proizvoda iz serije MUSICow.
Upotrebom MUSICow isprepletene mreže širi se pokrivenost bežičnom mrežom, što nudi stabilnu uslugu
strujanja glazbe.
U sljedećim slučajevima preporučuje se MUSICow isprepletena mreža.
1. Ako bežična mreža ne pokriva cijelu kuću zbog nestabilnih performansa kućnog usmjerivača.
(Ako vaš kućni usmjerivač podržava samo 802.11 b/g 2,4 GHz.)
2. Ako želite uživati u sustavu MUSICow u stabilnom bežičnom mrežnom okruženju.
3. Ako želite upotrebljavati sljedeće načine rada.
1) Načini rada Multi-Room i Group-Play
2) Način rada za kućno kino
Page 13
Upotreba Multi-Rooma 13
Opcija 2. Bežična veza (standardna bežična veza)
Ako nije moguće žičanom vezom spojiti proizvod iz serije MUSICow i kućni usmjerivač, proizvod iz serije
MUSICow nudi uslugu strujanja glazbe na prostoru mrežne pokrivenosti vašega kućnog usmjerivača.
Bežično spojite jedan od proizvoda iz serije MUSICow (Sound Bar ili zvučnik) na kućni usmjerivač.
(Opcija)
Zatim možete bežično spojiti dodatne proizvode iz serije MUSICow na svoju kućnu Wi-Fi mrežu.
Za dodatne upute pogledajte "Korak 4. Dodavanje zvučnika (neobvezatno) " na stranici 14.
Bežični signal
Vodič za jednostavno postavljanje (bežična veza)
1. Provjerite je li vaš pametni uređaj spojen na Wi-Fi mrežu.
2. Izaberite proizvod koji želite spojiti.
3. Pokrenite aplikaciju Music Flow Player i slijedite upute za „Bežičnu vezu“ u čarobnjaku za postavljanje.
4. Pritisnite tipku (ikona za postavljanje Wi-Fi mreže) na proizvodu iz serije MUSICow (Sound Bar, zvučnik
ili most).
5. Provjerite titra li LED svjetlo na mrežnom indikatoru u bijeloj i crvenoj boji.
6. Unesite lozinku kućnog usmjerivača za povezivanje proizvoda iz serije MUSICow na usmjerivač.
Ako imate iOS uređaj, slijedite sljedeća tri koraka.
6-1. Pritisnite tipku Home na iOS uređaju i otvorite izbornik [Settings].
U Wi-Fi postavkama odaberite “MusicFlow_Setup” ako vam je dostupna ta opcija. Aplikacija i proizvod iz
serije MUSICflow tada će biti povezani.
6-2. Otvorite aplikaciju Music Flow Player i unesite lozinku kućnog usmjerivača da biste spojili proizvod iz serije
MUSICflow s usmjerivačem.
6-3. Pritisnite tipku Home na iOs uređaju i otvorite izbornik [Settings].
Ponovno se spojite na kućnu Wi-Fi mrežu. I ponovno otvorite aplikaciju Music Flow Player.
7. Ako je instalacija bila uspješna, ažurirajte softver zvučnika na najnoviju verziju:
[Home à Settings à Version Info.]
Napomena
,
yAko niste uspjeli kongurirati „Bežičnu vezu“. Čini se da se uređaj nalazi predaleko od usmjerivača te se ne
može spojiti na njega. Postavite i upotrebljavajte uređaj na mjestu dovoljno blizu usmjerivaču.
ySoftver Music Flow instaliran na vašem računalu ne podržava ovu proceduru spajanja na bežičnu vezu.
U ovom slučaju morate se koristiti aplikacijom Music Flow Player na pametnom uređaju.
yAko performanse vašeg usmjerivača nisu dovoljno dobre (npr. 802.11g 2,4 GHz), postoji opasnost lomljenja
zvuka tijekom grupnog puštanja glazbe ili surround reprodukcije. U tom slučaju spojite zvučnik na MUSICow
isprepletenu mrežu.
3
Upotreba Multi-Rooma
Page 14
Upotreba Multi-Rooma14
m Savjet
Ponuda servisa strujanja u sustavu MUSICow unutar Wi-Fi pokrivenosti vašega kućnog usmjerivača.
U sljedećim slučajevima preporučuje se standardna bežična veza.
1. Ako su svi zvučnici unutar bežične pokrivenosti kućnog usmjerivača (vaš kućni usmjerivač podržava bežičnu
mrežu 802.11n 2,4/5 GHz).
2. Ako nije moguće uspostavljanje žičane veze između proizvoda iz serije MUSICow i kućnog usmjerivača.
3. Ako želite upotrebljavati sljedeće načine rada.
1) Ako se koristite sustavom MUSICow sa samo jednim zvučnikom
2) Group-play način unutar bežične pokrivenosti kućnog usmjerivača
3) L/R stereo način kod pokrivenosti Wi-Fi mrežom kod kućnog usmjerivača
Korak 4. Dodavanje zvučnika (neobvezatno)
Nakon što spojite prvi proizvod iz serije MUSICow na kućnu mrežu, možete spojiti i dodatne proizvode iz serije
MUSICow (Sound Bar, zvučnik ili most) na kućnu mrežu.
3
Upotreba Multi-Rooma
Vodič za jednostavno postavljanje (dodavanje zvučnika)
1. Ako imate dodatni zvučnik, uključite ga.
2. Pokrenite pametni uređaj ili računalnu aplikaciju i slijedite upute u čarobnjaku za postavljanje.
[Home à Add Speaker]
3. Pritisnite tipku (ikona dodavanja) na stražnjoj ili gornjoj strani proizvoda iz serije MUSICow (zvučna
poluga, zvučnik ili most) koju želite spojiti.
4. Provjerite treperi li crveno LED svjetlo na mrežnom indikatoru.
5. Ako je instalacija bila uspješna, ažurirajte softver zvučnika na najnoviju verziju:
[Home à Settings à Version Info.]
Napomena
,
Ako konguracija „Dodaj zvučnik“ nije bila uspješna. Čini se da je udaljenost između zvučnika prevelika te ih nije
moguće povezati. Postavite i upotrebljavajte uređaj na mjestu u dovoljnoj blizini usmjerivača i svih zvučnika.
Page 15
Upotreba Multi-Rooma 15
Napomena za postavljanje Multi-Rooma
,
ySve bežične i žičane veze možete postaviti ovisno o poziciji usmjerivača. No preporučujemo vam da most
spojite na usmjerivač pomoću LAN kabela te priključite dodatne zvučnike za stabilnost mreže.
yKad se u aplikaciji Music Flow Player pojavi plutajući izbornik za „Firmware update“, odaberite ga za početak
ažuriranja.
yAko ste spojili zvučnik LAN kabelom i instalirali dodatne zvučnike: ako se u jednom od zvučnika često pojavljuju
prekidi, a ne nalazi se dovoljno blizu zvučniku povezanom kabelom, dodatno postavite most ili drugi zvučnik
između zvučnika povezanog LAN kabelom i zvučnika u kojem se pojavljuju prekidi te pokušajte ponovno.
yČak i ako ste spojili zvučnike preko isprepletene mreže MUSICow, prekidi u zvuku mogu nastati zbog
interferencije u ambijentalnim signalima koji uzrokuju kvar bežične mreže. U tom slučaju možete pokušati
promijeniti kanal isprepletene mreže sustava MUSICow preko izbornika [Settings à Advanced settings à
Mesh Network Channel].
yPrilikom postavljanja mreže može se pojaviti proces "Mesh network composition" koji traje oko 30 sekundi.
Ova se poruka pojavljuje jednom tijekom prve instalacije, ali i ako promijenite mrežno okruženje.
Upotreba mosta
1. Upotreba mosta kao glavnog uređaja (povezanog s kućnim usmjerivačem)
Kada je vaš kućni usmjerivač udaljen od zvučnika koji se spajaju preko žice:
Spojite most na kućni usmjerivač putem LAN kabela koristeći se „Vodičem za jednostavno postavljanje
a
(žičana veza)“.
Koristeći se „Vodičem za jednostavno postavljanje (dodavanje zvučnika)“, dodajte proizvode iz serije
b
MUSICow na kućnu mrežu.
b
3
Upotreba Multi-Rooma
a
Most
2. Upotreba mosta kao bežičnog produžetka
Kada želite proširiti pokrivenost MUSICow isprepletene mreže:
Priprema: početni proizvod iz serije MUSICow povezan je s vašim kućnim usmjerivačem preko LAN kabela.
Dodajte most na kućnu mrežu koristeći se „Vodičem za jednostavno postavljanje (dodavanje zvučnika)“,.
a
Dodajte ostale proizvode iz serije MUSICow na kućnu mrežu koristeći se „Vodičem za jednostavno
b
postavljanje (dodavanje zvučnika)“.
b
a
Most
Page 16
Upotreba Multi-Rooma16
Uživajte u proizvodima iz serije MUSICow
1. Način rada za kućno kino (način rada sa surround zvukom)
Jednostavno dodajte LG-ev Sound Bar MUSICow na kućnu mrežu i sinkronizirajte je s LG-evim zvučnicima
MUSICow da biste uživali u iskustvu kućnog kina.
Ako imate most
Most (žičana veza) à Sound Bar (dodaj zvučnik) à Drugi zvučnici (dodaj zvučnik)
Ako nemate most
Sound Bar (žičana veza) à Drugi zvučnici (dodaj zvučnik)
Napomena
,
Zahtjevi
3
Upotreba Multi-Rooma
2. Grupno puštanje glazbe
Zvučnici smješteni u odvojenim sobama mogu svirati istu ili različitu glazbu, ovisno o vašim potrebama.
Sinkronizirajte zvučnike u različitim sobama da biste slušali istu pjesmu u svakoj sobi.
ySound Bar MUSICow x 1
yZvučnik MUSICow x 2
yMrežni most (neobvezatno)
Zahtjevi
yViše od dva elementa MUSICow
yMrežni most (neobvezatno)
3. Puštanje glazbe s L/R stereo postavkama
Postavite stereo zvuk na zvučnicima koristeći se aplikacijom Music Flow Player da biste uživali u lmovima i
svojim omiljenim pjesmama.
Zahtjevi
yZvučnik MUSICow x 2
yMrežni most (neobvezatno)
Page 17
4 Uporaba eksternog uređaja
Upotreba eksternog uređaja 17
Uporaba eksternog uređaja
1. HDMI ulazni priključak
Na Blu-ray ili DVD uređaj,
igraću konzolu itd.
1. Spojite HDMI IN priključak na uređaju s HDMI OUT priključkom na audio i videouređaju poput Blu-ray ili DVD
uređaja, igraće konzole itd.
2. Odaberite HDMI IN kao ulazni izvor ovog uređaja pomoću tipke FUNC.
2. PORTABLE IN priključak
4
Upotreba eksternog uređaja
1. Povežite bilo koji uređaj koji ima izlazni priključak s ( ) ulaznim priključkom PORTABLE IN uređaja koristeći
se stereo kabelom debljine 3,5 milimetra.
2. Pomoću tipke FUNC odaberite opciju PORTABLE kao izvor ulazne jedinice.
3. Spajanje funkcijom BLUETOOTH®
LG SH7(XX:XX)
1. Pomoću tipke FUNC odaberite opciju kao izvor ulazne jedinice.
Na zaslonu se pojavljuje “BT READY”.
2. Na svojem Bluetooth uređaju odaberite opciju “LG SH7(XX:XX)” da biste povezali uređaje.
3. Kad uspješno spojite ovaj uređaj s Bluetooth uređajem, na zaslonu će se pojaviti poruka "PAIRED" i ubrzo se
promijeniti u ime Bluetooth uređaja.
Ako na uređaju nije moguće prikazati ime Bluetooth uređaja, na zaslonu će se umjesto toga prikazati poruka
"_".
4. Pustite glazbu sa svojeg Bluetooth uređaja
Page 18
5 Rješavanje problema
VOL
YRO#PLQ
Rješavanje problema18
Rješavanje problema
Nema zvuka iz woofera
Kad vaše spajanje nije dovršeno, možete i ručno
podesiti bežičnu vezu.
1. Podesite glasnoću glavnog uređaja na minimum.
- ”VOL MIN” pojavit će se na prozoru zaslona.
YRO#PLQ
2. Pritisnite i držite (isključi zvuk) na daljinskom
upravljaču oko tri sekunde.
- „SUB-WF RESET“ nakratko će se pojaviti na
ekranu.
5
Rješavanje problema
3. Ako LED svjetlo na bežičnom subwooferu već
neprekidno treperi zelenim svjetlom, možete
preskočiti ovaj korak. Pritisnite PAIRING na
poleđini bežičnog subwoofera i držite dulje od pet
sekundi.
- Na bežičnom subwooferu naizmjenično se pali
crveno i zeleno LED svjetlo.
VXE0ZI
UHVHW
VOL
Crvena Zelena
4. Izvucite kabel za napajanje iz glavne jedinice i
bežičnog prijamnika.
5. Ponovno ih spojite nakon što je LED svjetlo
glavnog uređaja i bežičnog subwoofera potpuno
isključeno. Glavna jedinica i bežični prijamnik će se
automatski spojiti kada uključite glavnu jedinicu.
- Kada je spajanje dovršeno, vidi se zeleno LED
svjetlo na subwooferu.
Zelena
U slučaju da se zvuk prekine tijekom
reprodukcije
yKako biste postigli najbolju izvedbu bežične veze
poput Bluetootha ili bežičnog subwoofera, ne
postavljajte uređaj na metalno pokućstvo i ne
podižite ga pomoćnim nožicama, zato što se
bežična veza ostvaruje putem modula na dnu
uređaja.
yBudite pažljivi da ne ogrebete površinu uređaja/
subwoofera prilikom postavljanja ili pomicanja.
yZa uspostavljanje komunikacije između glavne
jedinice i subwoofera te za emitiranje zvuka
potrebno je nekoliko sekundi (a možda i duže).
yŠto su glavna jedinica i subwoofer bliži, kvaliteta
zvuka je bolja. Preporučuje se glavnu jedinicu
i subwoofer postaviti što je bliže moguće i
izbjegavati slučajeve u nastavku.
- Postoji prepreka između glavne jedinice i
subwoofera.
- Postoji uređaj koji koristi istu frekvenciju s
bežičnom vezom poput medicinske opreme,
mikrovalne pećnice ili bežičnog LAN uređaja.
Page 19
Rješavanje problema 19
Ažuriranje softvera
Kad spojite proizvod iz serije MUSICow na kućnu
mrežu, provjerite je li na svim zvučnicima i u aplikaciji
Music Flow Player instalirana posljednja verzija
rmwarea.
Možda će biti potrebno instalirati noviju verziju
rmwarea na proizvod iz serije MUSICow da bi se
osigurao njegov optimalan rad.
[Settings à Version Info.]: ovdje možete provjeriti
je li na vašem zvučniku instalirana posljednja verzija
rmwarea.
Kako da inicijaliziram zvučnik?
Ako pritisnite tipku “ (Dodavanje)” i držite dok
ne čujete zvučni signal, inicijalizirat ćete postavke
povezane s mrežom. (Na zaslonu Sound Bar-a
prikazat će se poruka "DISABLED".)
Ako pritisnete tipku “ (Dodavanje)” i držite dok
ne čujete dva zvučna signala, uređaj će se vratiti na
tvorničke početne postavke. (Na zaslonu Sound Bar-a
prikazat će se poruka "RESET".)
Zvučnik nije spojen.
1. Ako je zvučnik već spojen, provjerite je li telefon
spojen na isti usmjerivač kao i zvučnik, a zatim
spojite na taj usmjerivač i provjerite sljedeće:
1-1. Uključite i isključite uređaj te provjerite vezu.
1-2. Ako metoda 1-1 ne riješi problem, zatvorite
aplikaciju i ponovno je pokrenite.
1-3. Ako metoda 1-2 ne riješi problem,
resetirajte zvučnik i ponovno ga spojite.
Pritisnite i držite tipku “ (Dodavanje)”
dok ne čujete dva zvuka bip.
1-4. Ako metoda 1-3 ne riješi problem, izbrišite
aplikaciju, ponovno je instalirajte i pokušajte
ponovno.
2. Ako ste promijenili položaj zvučnika koji je u
upotrebi:
2-1. Ako je nova pozicija zvučnika predaleko od
kućnog usmjerivača, možda ga neće biti
moguće spojiti. Postavite i upotrebljavajte
zvučnik na mjestu koje je dovoljno blizu
usmjerivača.
2-2. Spojite zvučnik LAN kabelom, a za dodatne
zvučnike, ako nisu dovoljno blizu zvučniku
spojenom LAN kabelom, dodatno instalirajte
most ili još jedan zvučnik na polovici
udaljenosti između zvučnika spojenog LAN
kabelom i zvučnika na kojemu se javljaju
prekidi zvuka.
U nekim slučajevima zvučnik nestaje iz
aplikacije
1. Ako svjetlo na zvučniku ne titra i cijelo je vrijeme
bijelo: ugasite i ponovno upalite zvučnik. Ako se
problem ne riješi, morat ćete resetirati zvučnik
(Pritisnite i držite tipku “ (Dodavanje)” dok
ne čujete dva zvuka bip.) i ponovno ga prijaviti.
Instalacija zvučnika i dodatni postupci.
2. Ako zvučnik titra bijelo, mrežni je signal nestabilan.
Pričekajte neko vrijeme ili premjestite zvučnik na
mjesto bliže drugom zvučniku ili usmjerivaču.
3. Pritisnite tipku izbornika ili otvorite izbornik na
gornjoj desnoj strani početnog zaslona da biste
zatvorili aplikaciju Music Flow Player i zatim je
ponovno pokrenite.
NAPOMENE za upotrebu bežične veze
Može doći do smetnji u bežičnoj vezi ovoga
uređaja.
yBežična veza možda neće ispravno raditi na
području sa slabim signalom.
yUređaj postavite dovoljno blizu bežičnog
niskotonca.
yZa optimalan rad uređaj nemojte postaviti na
metalni namještaj.
U sljedećim bi slučajevima Bluetooth uređaj mogao
neispravno raditi ili proizvoditi buku.
yKada vaše tijelo dođe u kontakt s odašiljačem
Bluetooth uređaja ili zvučnikom sound bar.
yKada postoji prepreka ili zid ili kada je uređaj
postavljen na izoliranom mjestu.
yKada postoji uređaj (bežični LAN, medicinska
oprema ili mikrovalna pećnica) koji upotrebljava
istu frekvenciju, uređaje postavite na što veću
međusobnu udaljenost.
yKada uređaj povezujete s Bluetooth uređajem,
uređaje postavite na što manju međusobnu
udaljenost.
yKada se uređaj nalazi predaleko od Bluetooth
uređaja, može doći do prekida veze i neispravnog
rada uređaja.
5
Rješavanje problema
Page 20
Rješavanje problema20
Prilikom slušanja glazbe javljaju
se prekidi i nestabilnost sustava
MUSICow
1. Ako je zvučnik na kojem se javljaju prekidi spojen
bežičnom vezom:
yAko udaljenost između zvučnika i kućnog
usmjerivača nije dovoljno mala, može doći do
smetnji. Premjestite zvučnike bliže kućnom
usmjerivaču i probajte ponovno.
y Ako se uređaj koji služi kao izvor zvuka (npr.
telefon ili prijenosno računalo) nalazi na lokaciji
na kojoj signal kućnog usmjerivača nije dovoljno
jak, pomaknite uređaj bliže usmjerivaču i
pokušajte ponovno.
2. Ako ste povezali jedan zvučnik kabelom i instalirali
dodatne zvučnike:
Ako zvučnik s čestim prekidima nije dovoljno
blizu zvučniku povezanom kabelom, dodatno
instalirajte most ili još jedan zvučnik na polovici
udaljenosti između zvučnika spojenog kabelom
i zvučnika na kojemu se javljaju prekidi zvuka te
pokušajte ponovno.
3. Čak i ako ste spojili zvučnike preko isprepletene
5
Rješavanje problema
mreže MUSICow, prekidi u zvuku mogu nastati
zbog interferencije u ambijentalnim signalima
koji uzrokuju kvar bežične mreže. U tom slučaju
možete pokušati promijeniti kanal isprepletene
mreže sustava MUSICow preko izbornika
[Settings à Advanced settings à Mesh Network
Channel].
Kako mogu sastaviti glazbenu knjižnicu?
/ Pjesma nije dodana na uređaj unatoč
tome što je knjižnica ažurirana.
Samo dodavanje pjesme na DLNA poslužitelj ne
znači da je glazbena knjižnica automatski ažurirana.
Kada dodate pjesmu na poslužitelj, otvorite izbornik
[Settings à Music Library à Sync] i ponovno
pokrenite sinkronizaciju glazbene knjižnice. Ako
pjesma nije dodana čak ni nakon sinkronizacije
glazbene knjižnice, provjerite sljedeće:
1. Provjerite je li određen DLNA poslužitelj ili SW
zajednička mapa na računalu.
2. Provjerite je li popis sadržaja na DLNA poslužitelju
obnovljen.
yČak i ako ste presnimili datoteku na poslužitelj,
popis sadržaja na poslužitelju možda neće
odmah biti obnovljen, stoga provjerite postavke
poslužitelja.
yAko presnimavate pjesmu na telefon bilo kojim
načinom osim MTP metode, možda neće biti
prikazana na popisu sadržaja na poslužitelju.
U tom slučaju ponovno skenirajte sadržaje
telefona ili isključite i ponovno uključite telefon.
3. Dijeljenje može biti blokirano, stoga provjerite
postavke DLNA poslužitelja ili postavke vatrozida.
yAko upotrebljavate LG-ev računalni softver
Musicow, kada označite zajedničku mapu,
kroz jednu će minutu biti dodana u glazbenu
knjižnicu.
Page 21
Rješavanje problema 21
Preko HDMI (ARC) veze nema zvuka
TV-a
ARC funkcija omogućuje TV-u koji je opremljen
HDMI priključkom slanje zvuka na HDMI OUT ovog
prijamnika.
Upotreba ove funkcije:
yVaš TV mora podržavati HDMI-CEC i ARC funkciju
te se HDMI-CEC i ARC moraju podesiti na
uključeno.
yNačin podešavanja HDMI-CEC i ARC može se
razlikovati na TV prijamniku. Pojedinosti o ARC
funkciji potražite u priručniku TV prijamnika.
yMorate upotrijebiti HDMI kabel (HDMI™ kabel
velike brzine, tipa A s Ethernetom).
yMorate spojiti HDMI OUT (TV ARC) priključak
uređaja s HDMI IN priključkom televizora koji
podržava funkciju ARC pomoću HDMI kabela.
yNa televizor koji je kompatibilan s funkcijom ARC
možete spojiti samo jedan Sound Bar.
LG-evi proizvodi iz serije MUSICow
isključuju se automatski.
U nekim će se slučajevima uređaj ugasiti ako ne dobije
zvučni signal:
yNačini rada Optika, HDMI ARC, Bluetooth,
LG TV, Wi-Fi (DLNA): ako tijekom 20 minuta nema
zvučnog signala.
yUpotreba ulaznog priključka: ako tijekom šest sati
nema zvučnog signala.
- U slučaju da je spojen na mrežu, uređaj će biti
prebačen na pasivnu potrošnju s mrežnom vezom
(Zatamnjeno bijelo LED svjetlo).
- U slučaju da nije spojen na mrežu, uređaj će biti
prebačen na pasivnu potrošnju (crveno LED
svjetlo).
Koje se vrste glazbenih datoteka mogu
reproducirati?
yMožete reproducirati datoteke s ekstenzijama
mp3, wma, ac, m4a, aac, ogg i wav.
yFrekvencija je uzorkovanja za mp3 i wma datoteke
32 – 48 kHz, a podržana je frekvencija za ac
datoteke do 192 kHz, 24 bita.
yČak i ako su zadovoljeni navedeni uvjeti, može
se dogoditi da se datoteke ne reproduciraju u
skladu s karakteristikama datoteke ili medijskog
poslužitelja.
yDatoteke na koje se primjenjuje DRM ne mogu se
reproducirati.
Kako se upotrebljava Spotify?
LG-evi proizvodi iz serije MUSICow podržavaju
metodu povezivanja koju pruža Spotify. Funkciju koju
Spotify podržava možete upotrebljavati povezivanjem
sa zvučnicima kroz aplikaciju Spotify. Ako se zvučnik
iz serije Music Flow nalazi u mreži koja se sastoji od
istog usmjerivača, oblik se ikone zvučnika u aplikaciji
Spotify mijenja. Kad pritisnete ovu ikonu, možete
provjeriti i odabrati zvučnike iz iste mreže. (Kad je
zvučnik odabran, boja ikone mijenja se u zelenu.)
Kako se upotrebljava HomeChat?
Nakon registracije HomeChat uređaja možete
upotrebljavati Home Chat.
Svaki član obitelji može se registrirati i koristiti jedan
zvučnik kod aplikacije HomeChat. Jedna osoba može
registrirati više zvučnika.
Više detalja možete naći na internetskoj stranici
http://www.lghomechat.com.
Napomena
,
Ovisno o regiji, neke usluge (npr. Spotify,
HomeChat) nisu dostupne.
5
Rješavanje problema
Page 22
6 Dodatak
Dodatak22
Montiranje uređaja na zid
Materijali za pripremu
Uređaj
Vodilica za instalaciju zidnog
nosača
Zidni nosač
Vijci
Vijci (A)
Zidni utikač
Nisu priloženi vijci (A) i zidni tipli za postavljane
uređaja. Za ugradnju preporučujemo Hilti (HUD1 6 x 30).
1. DONJI RUB televizijske vodilice za instalaciju
zidnog nosača spojite s donjim dijelom televizora i
pričvrstite sklop u odgovarajući položaj.
6
Dodatak
TV
2. Kada montirate uređaj na zid (betonski),
primijenite tiple. Trebali biste probušiti nekoliko
rupa. Vodilica (Vodič za instalaciju zidnog nosača)
je isporučena za bušenje. Koristite se uputama za
provjeru točaka bušenja.
3. Uklonite vodilicu za instalaciju zidnog nosača.
4. Pričvrstite nosače pomoću vijaka (A) na način
prikazan na slici.
5. Stavite uređaj na nosače tako da odgovaraju
otvorima za vijke na dnu uređaja.
6. Jako pričvrstite uređaj vijcima.
Page 23
O stanju statusa LED-a
Boja Status
Dodatak 23
(Isključeno) (Bijelo)
(Bijelo) (Crveno)
(Bijelo)
(Isključeno) (Crveno)
(Prigušeno bijelo)
(Crveno)
Obavijest o stanju statusa LED-a
,
yKada ste postavili prvu grupu, LED mrežnog statusa svijetli zeleno.
yKada su postavljene dodatne grupe, LED boja za status mreže mijenja se sljedećim redoslijedom.
( (Zelena) > (Magenta) > (Cijan) > (Plava) > (Žuta) )
yAko se grupirani zvučnici prebace na pasivnu potrošnju, LED statusa mreže se zatamnjuje.
Specikacije
AC adapter
yModel : DA-38A25
yProizvođač: Asian Power Devices Inc.
yUlaz: 100 - 240 V ~ 50/60 Hz
yIzlaz: 25 V 0 1,52 A
Potrošnja energije: Pogledajte glavnu naljepnicu.
yPasivna potrošnja na mreži: 5,8 W
(ako su svi mrežni ulazi aktivirani.)
Kako odspojiti bežičnu mrežnu vezu ili bežični uređaj
Pritisnite i držite tipku “ (Dodavanje)” dok ne
čujete dva zvuka bip.
Dimenzije (Š x V x D): približno 1060 mm x 53 mm
x 85 mm
Neto masa: približno 2,8 kg
Pojačalo (Ukupna RMS-izlazna snaga): 360 W
yIzvedba i specikacije podložni su promjenama bez
posebne najave.
Uređaj čeka mrežnu vezu.
Prvi se uređaj spaja na mrežu.
(Pritisnuta je tipka )
Status mreže
Uređaj je spojen na mrežu.
Dodatni se uređaj spaja na mrežu.
(Pritisnuta je tipka )
Pasivna potrošnja s mrežnom vezom
Status pasivne potrošnje
Pasivna potrošnja
Obavijest s informacijama o softveru s otvorenim izvornim kodom
Za pristup otvorenom kodu prema licencama GPL,
LGPL, MPL i ostalim licencama za softver s otvorenim
kodom sadržan u ovom uređaju posjetite
http://opensource.lge.com.
Osim izvornog koda, možete preuzeti sve predmetne
uvjete licence, izjave o odricanju odgovornosti i
napomene o autorskim pravima.
LG Electronics isporučit će vam otvoreni izvorni
kod na CD-ROM mediju pri čemu će se naplatiti
dostava takvog medija (tj. trošak nabave medija,
poštarina i dostava) ako e-poštom uputite zahtjev na
opensource@lge.com. Ta ponuda vrijedi tri (3) godine
od datuma nabave proizvoda.
6
Dodatak
Page 24
LG Customer Information Center
Country Telephone
Austria / Österreich
Slovenia / Slovenija 080-543543
Benelux
Schweiz / Suisse / Svizzera /
Switzerland
České republiky nebo Slovenské
republiky / Českej republiky alebo
Slovenskej republiky
Deutschland 01806 11 54 11
España 963 05 05 00
France 3220
Ελλάδα
Italia 199600099
Polska 801 54 54 54
Portugal 808 785 454
România 031 228 3542
United Kingdom
0810-144131
0900 543 5454 (NL)
015 200 255 (BE)
0848-543543
CZ: 810 555 810
SK: 0850 111 154
801 11 200 900
210 4800 564
UK : 0344 847 5454
IE : 01 686 9454
Loading...
