LG RV1309BT, RN1309BT, RV1309AT, RV1309DT Owner’s Manual

Download

Before beginning installation, read these

instructions carefully. This will simplify installation

and ensure that the dryer is installed correctly and

safely. Leave these instructions near the dryer

after installation for future reference.

To contact LG Electronics, 24 hours a day, 7 days a week:

1-888-LGCANADA

Or visit us on the Web at: ca.lge.com

Pour contacter LG Electronics, 24 heures par jour, 7 jours par semaine :

1-888-LGCANADA

Ou visitez notre site Web à l’adresse :

ca.lge.com

Avant de commencer à installer votre sécheuse, lisez

attentivement ces instructions. Cela simpliﬁera votre

installation et assurera que la sécheuse est installée

correctement et en toute sécurité. Conservez ces

instructions à proximité de la sécheuse après son

installation, pour référence future.

DLEX8377WM DLEX8377NM DLEX8377CM DLEX8377RM

Protocol P154 Sanitization Performance of Residetial

Clothes dryer

Protocole P154 Performances d’assainissement des séche-linge domestiques

DLGX8388WM DLGX8388NM DLGX8388CM DLGX8388RM

P/No. 3828EL3010L

I N T RO D U C T I O N

IMPORTANT SAFETY INSTRUCTIONS

Basic Safety Precautions .......................................3

What to Do if You Smell Gas .................................. 4

Grounding Instructions ........................................... 5

Safety Instructions for Installation ...................... 5, 6

Safety Instructions for Steam Functions ................ 6

Safety Instructions for Connecting Electricity ....... 7

PARTS AND FEATURES

Special Features ..................................................... 8

Key Parts and Components ................................... 9

INSTALLATION INSTRUCTIONS

Choose the Proper Location ................................ 10

Clearances ........................................................... 10

Installation With Optional

Pedestal Base or Stacking Kit .............................. 11

Leveling the Dryer ................................................ 12

Reversing the Door Swing .................................... 12

Changing the Dryer Vent Location ....................... 13

Venting the Dryer ............................................ 14, 15

Connecting Gas Dryers .................................. 16, 17

Connecting Electric Dryers ................................... 18

Special Requirements for Manufactured

or Mobile Homes .................................................. 19

Final Installation Check .......................................19

THANK YOU!

Congratulations on your purchase

and welcome to the LG family. Your

new LG Dryer combines the most

advanced drying sensor technology

with simple operation and high

efficiency. By following the

operating and care instructions

in this manual, your dryer will

provide you with many years of

HOW TO USE

Sorting Loads ....................................................... 20

Loading the Dryer ................................................. 20

Check the Lint Filter Before Every Load ............... 20

Control Panel Features ......................................... 21

Cycle Guide .......................................................... 22

The LCD Display ................................................... 23

Operating the Dryer .............................................. 24

Cycle Setting Buttons .......................................... 25

Cycle Option Buttons .......................................... 25

Special Functions ................................................. 26

Other Functions .............................................. 26, 27

Steam Functions ............................................ 27–29

Steam Cycle Guide .............................................. 29

USER-MAINTENANCE INSTRUCTIONS

Regular Cleaning .................................................. 30

TROUBLESHOOTING

Before Calling for Service ............................... 31–33

SPECIFICATIONS/OPTIONAL ACCESSORIES

Key Dimensions and Speciﬁcations ..................... 34

Optional Accessories ........................................... 34

Pedestal Installation ....................................... 35, 36

Stacking Kit Installation .................................. 37, 38

reliable service.

Product Registration Information

Model: Serial Number: Date of Purchase:

The model and serial number can be located on the rating plate inside the front door.

WARRANTY ................................................... 39

I M P O RTA N T S A F E T Y I N S T RUCTIONS

READ ALL INSTRUCTIONS BEFORE USE wWARNING For your safety, the information in this manual must be

followed to minimize the risk of ﬁre or explosion, electric shock, or to prevent property damage, personal injury, or loss of life.

Your Safety and the safety of others is very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others. All safety messages will follow the safety alert symbol and either the word DANGER or WARNING. These words mean:

wDANGER: You can be killed or seriously injured if you don’t immediately follow instructions. wWARNING: You can be killed or seriously injured if you don’t follow instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can happen if the instructions are not followed.

BASIC SAFETY PRECAUTIONS

wWARNING: To reduce the risk of fire, electric shock, or injury to persons when using this

appliance, follow basic precautions, including the following:

• Read all instructions before using the dryer.

• Before use, the dryer must be properly installed as described in this manual.

• Do not place items exposed to cooking oils in your dryer. Items contaminated with cooking oils may contribute to a chemical reaction that could cause a load to catch ﬁre.

• Do not dry articles that have been previously cleaned in, washed in, soaked in, or spotted with gasoline, dry-cleaning solvents, or other ﬂammable or explosive substances as they give off vapors that could ignite or explode.

• Do not reach into the dryer if the drum or any other part is moving.

• Do not repair or replace any part of the dryer or attempt any servicing unless speciﬁcally recommended in this Use and Care Guide or in published user-repair instructions that you understand and have the skills to carry out.

• Do not tamper with controls.

• Before the dryer is removed from service or discarded, remove the door to the drying compartment.

• Do not allow children to play on or in the dryer. Close supervision of children is necessary when the dryer is used near children.

• Do not use fabric softeners or products to eliminate static unless recommended by the manufacturer of the fabric softener or product.

• Do not use heat to dry articles containing foam rubber or similarly textured rubber-like materials.

• Keep area around the exhaust opening and adjacent surrounding areas free from the accumulation of lint, dust, and dirt.

• The interior of the dryer and exhaust vent should be cleaned periodically by qualiﬁed service personnel.

• Do not install or store the dryer where it will be exposed to the weather.

• Always check the inside of the dryer for foreign objects.

• Clean lint screen before or after each load.

I M P O RTA N T S A F E T Y I N S T RUCTIONS

READ ALL INSTRUCTIONS BEFORE USE wWARNING For your safety, the information in this manual must be

followed to minimize the risk of ﬁre or explosion, electric shock, or to prevent property damage, personal injury, or loss of life.

• Do not store or use gasoline or other ﬂammable vapors and liquids in the vicinity of this appliance or any other appliances.

• Installation and service must be performed by a qualiﬁed installer, service agency, or the gas supplier.

WHAT TO DO IF YOU SMELL GAS:

1. Do not try to light a match or cigarette, or turn on any gas or electrical appliance.

2. Do not touch any electrical switches. Do not use any phone in your building.

3. Clear the room, building, or area of all occupants.

4. Immediately call your gas supplier from a neighbor’s phone. Follow the gas supplier’s instructions carefully.

5. If you cannot reach your gas supplier, call the ﬁre department.

I M P O RTA N T S A F E T Y I N S T RUCTIONS

READ ALL INSTRUCTIONS BEFORE USE

wWARNING For your safety, the information in this manual must be

followed to minimize the risk of ﬁre or explosion, electric shock, or to prevent property damage, personal injury, or loss of life.

GROUNDING INSTRUCTIONS

This appliance must be grounded. In the event of malfunction or breakdown, grounding will reduce the risk of electric shock by providing a path of least resistance for electric current. This appliance must be equipped with a cord having an equipment-grounding conductor and a grounding plug. The plug must be plugged into an appropriate outlet that is properly installed and grounded in accordance with all local codes and ordinances.

wWARNING — Improper

connection of the equipment-grounding conductor can result in a risk of electric shock.

Check with a qualiﬁed electrician or service

person if you are in doubt as to whether the appliance is properly grounded.

Do not modify the plug provided with the appliance. If it will not ﬁt the outlet, have a proper outlet installed by a qualiﬁed electrician.

This appliance must be connected to a grounded metal, permanent wiring system or an equipmentgrounding conductor must be run with the circuit conductors and connected to the equipmentgrounding terminal or lead on the appliance.

Electrical shock can result if the dryer is not properly grounded.

SAFETY INSTRUCTIONS FOR INSTALLATION

wWARNING: To reduce the risk of fire, electric shock, or injury to persons when using this

appliance, follow basic precautions, including the following:

• Properly ground dryer to conform with all governing codes and ordinances. Follow details in the installation instructions. Electrical shock can result if the dryer is not properly grounded.

• Before use, the dryer must be properly

installed as described in this manual.

Electrical shock can result if the dryer is not properly grounded.

• Install and store the dryer where it will not be

exposed to temperatures below freezing or exposed to the weather.

• All repairs and servicing must be performed by an authorized servicer unless speciﬁcally recommended in this Owner’s Guide. Use only authorized factory parts. Failure to follow

this warning can cause serious injury, ﬁre, electrical shock, or death.

•

To reduce the risk of electric shock, do not install the dryer in humid spaces. Failure to

follow this warning can cause serious injury, ﬁre, electrical shock, or death.

• Connect to a properly rated, protected,

and sized power circuit to avoid electrical overload. Improper power circuit can melt,

creating electrical shock and/or ﬁre hazard.

• Remove all packing items and dispose of all shipping materials properly. Failure to do so can result in death, explosion, ﬁre, or burns.

• Place dryer at least 18 in. above the ﬂoor for a garage installation. Failure to do so can result in death, explosion, ﬁre, or burns.

• Keep all packaging from children. Packaging material can be dangerous for children. There is a risk of suffocation.

I M P O RTA N T S A F E T Y I N S T RUCTIONS

READ ALL INSTRUCTIONS BEFORE USE

wWARNING For your safety, the information in this manual must be

followed to minimize the risk of ﬁre or explosion, electric shock, or to prevent property damage, personal injury, or loss of life.

SAFETY INSTRUCTIONS FOR INSTALLATION

Exhaust/Ducting:

• Gas dryers MUST be exhausted to the outside. Failure to follow these instructions

can result in ﬁre or death.

• The dryer exhaust system must be exhausted

to the outside of the dwelling. If the dryer is not exhausted outdoors, some ﬁne lint and large amounts of moisture will be expelled into the laundry area. An accumulation of

lint in any area of the home can create a health and ﬁre hazard.

• Use only rigid metal or ﬂexible metal 4-in.

diameter ductwork inside the dryer cabinet or for exhausting to the outside. Use of plastic or other combustible ductwork can cause a ﬁre. Punctured ductwork can cause

a ﬁre if it collapses or becomes otherwise restricted in use or during installation.

• Ductwork is not provided with the dryer, and

you should obtain the necessary ductwork locally. The end cap should have hinged dampers to prevent backdraft when the dryer is not in use. Failure to follow these instructions

can result in ﬁre or death.

The exhaust duct must be 4 in. (10 cm) in

•

diameter with no obstructions. The exhaust duct should be kept as short as possible. Make sure to clean any old ducts before installing your new dryer. Failure to follow

these instructions can result in ﬁre or death.

• Rigid or semi rigid metal ducting is

recommended for use between the dryer and the wall. In special installations when it is impossible to make a connection with the above recommendations, a ULlisted ﬂexible metal transition duct may be used between the dryer and wall connection only. The use of this ducting will affect drying time. Failure to follow these instructions can

result in ﬁre or death.

• DO NOT use sheet metal screws or other

fasteners which extend into the duct that could catch lint and reduce the efﬁciency of the exhaust system. Secure all joints with

duct tape. For complete details, follow the Installation Instructions. Failure to follow these instructions can result in ﬁre or death.

SAFETY INSTRUCTIONS FOR STEAM FUNCTIONS

wWARNING: To reduce the risk of fire, electric shock, or injury to persons when using this

appliance, follow basic precautions, including the following:

• Do not open the dryer door during steam cycles. Failure to follow these instructions can result in a burn hazard.

• Do not dry articles that have been previously

cleaned in, washed in, soaked in, or spotted with gasoline, dry-cleaning solvents, or other ﬂammable or explosive substances as they give off vapors that could ignite or explode.

Failure to follow these instructions can result in ﬁre or death.

• Do not ﬁll the steam feeder with gasoline, dry-cleaning solvents, or other ﬂammable or explosive substances. Failure to follow these

instructions can result in ﬁre or death.

• Do not touch the steam nozzle in the drum during or after the steam cycle. Failure to follow these instructions can result in a burn hazard.

• Do not ﬁll the steam feeder with hot water (over 86° F / 30° C). Failure to follow these instructions can result in a burn hazard.

I M P O RTA N T S A F E T Y I N S T RUCTIONS

READ ALL INSTRUCTIONS BEFORE USE

wWARNING For your safety, the information in this manual must be

followed to minimize the risk of ﬁre or explosion, electric shock, or to prevent property damage, personal injury, or loss of life.

SAFETY INSTRUCTIONS FOR CONNECTING ELECTRICITY

wWARNING: To reduce the risk of fire, electric shock, or injury to persons when using this

appliance, follow basic precautions, including the following:

• Do not, under any circumstances, cut or

remove the ground prong from the power cord. To prevent personal injury or damage to

the dryer, the electrical power cord must be plugged into a properly grounded outlet.

• For personal safety, this dryer must be properly grounded. Failure to do so can result in electrical shock or injury.

• Refer to the installation instructions in this

manual for speciﬁc electrical requirements for your model. Failure to follow these

instructions can create an electrical shock hazard and/or a ﬁre hazard.

• This dryer must be plugged into a properly

grounded outlet. Electrical shock can result if the dryer is not properly grounded. Have the wall outlet and circuit checked by a qualiﬁed electrician to make sure the outlet is properly grounded. Failure to follow these instructions

can create an electrical shock hazard and/or a ﬁre hazard.

• The dryer should always be plugged into

its own individual electrical outlet which has a voltage rating that matches the rating plate. This provides the best performance

and also prevents overloading house wiring circuits which could cause a ﬁre hazard from overheated wires.

• Never unplug your dryer by pulling on the

power cord. Always grip plug ﬁrmly and pull straight out from the outlet. The power cord

can be damaged, resulting in a risk of ﬁre and electrical shock.

• Repair or replace immediately all power

cords that have become frayed or otherwise damaged. Do not use a cord that shows cracks or abrasion damage along its length or at either end. The power cord can melt,

creating electrical shock and/or ﬁre hazard.

• When installing or moving the dryer, be

careful not to pinch, crush, or damage the power cord. This will prevent injury and

prevent damage to the dryer from ﬁre and electrical shock.

SAVE THESE INSTRUCTIONS

PA RT S A N D F E AT U R E S

SPECIAL FEATURES

EASY-TO-USE CONTROL PANEL

Rotate the Cycle Selector Knob to select the desired dry cycle. Add cycle options or adjust settings with the touch of a button.

EASY-ACCESS REVERSIBLE DOOR

Wide-opening door provides easy access for loading and unloading. Door swing can be reversed to adjust for installation location.

ULTRA-CAPACITY STAINLESS STEEL DRUM

WITH DRUM LIGHT

The ultra-large stainless steel drum offers superior durability. The drum is equipped with a yellow light that illuminates when the dryer door is open and turns off when the door is closed.

HELPFUL STEAM FUNCTIONS

LG’s new steam technology allows you to inject fabrics with a swirling jet of hot steam to refresh clothes, reduce static, and make ironing easier. Simply select the STEAM FRESH™ cycle, or you can add a steam option to selected cycles.

LCD DISPLAY SCREEN

The easy-to-read display screen shows cycle options and information and provides status messages during operation.

KEY PARTS AND COMPONENTS

In addition to the special features and components outlined in the Special Features section, there are several other important components that are referenced in this manual.

FRONT-MOUNT LINT FILTER

Front-mounted lint filter allows for easy access and cleaning after every load.

LEVELING FEET

Four leveling feet (two in the front, and two in the back) adjust to improve dryer stability on uneven floors.

PA RT S A N D F E AT U R E S

DRYING RACK

Use the drying rack with the RACK DRY cycle option. The drying rack allows items, such as sweaters, delicates, and gym shoes, to be placed in a flat position for drying.

PLC MODEM

The PLC modem is used when installing the optional Remote Laundry Monitor (purchased separately).

Included Accessories

Power Cord Location (Gas Models)

Gas Connection Location (Gas Models)

Terminal Block Access Panel (Electric Models)

Exhaust Duct Outlet

Drying Rack

Rear of Dryer

I N S TA L L AT I O N I N S T RU C T I O N S

IMPORTANT: Read all installation instructions completely before installing and operating your dryer!

It is important that you review this entire manual before installing and using your dryer. Detailed instructions concerning electrical connections, gas connections, and exhaust requirements are provided on the following pages.

CHOOSE THE PROPER LOCATION

• Store and install the dryer where it will not be exposed to temperatures below freezing or exposed to outdoor weather conditions.

• Choose a location with a solid, level ﬂoor.

• If the dryer is being installed in a garage, place the dryer at least 18 in. (46 cm) above the ﬂoor.

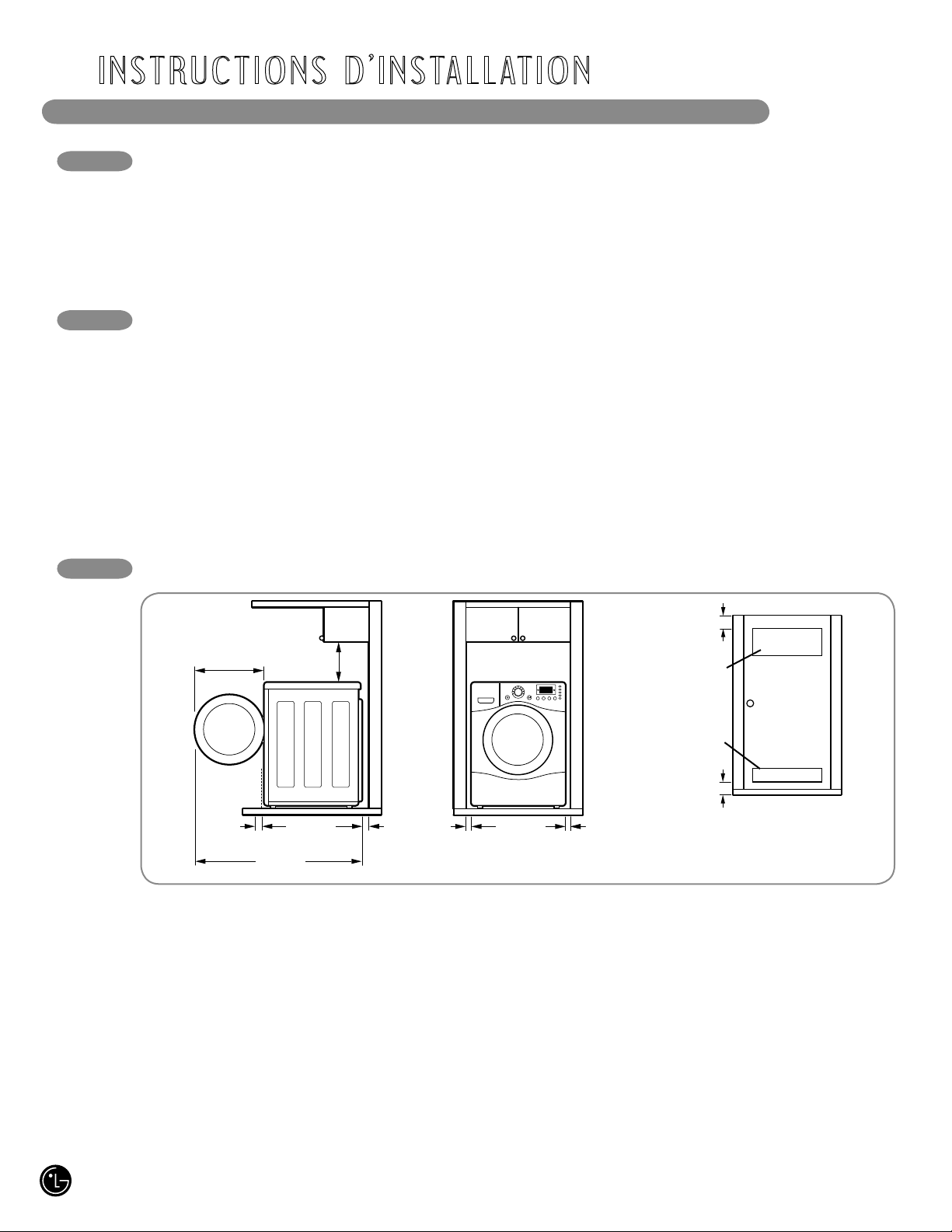

CLEARANCES

20”

(50.8 cm)

4”

(10 cm)

(127 cm)

50”

18”

(45.7 cm)

30”

(76.1 cm)

4”

(10 cm)

1”

(2.5 cm)

27”

(68.6 cm)

• Properly ground dryer to conform with all governing codes and ordinances.

• To reduce the risk of electric shock, do not install the dryer in damp or wet locations.

• If you are installing your dryer in a manufactured or mobile home, please refer to the section

Special Requirements for Manufactured or Mobile Homes.

3”

(7.6 cm)

48 in

(310 cm2)

24 in

(155 cm2)

3”

(7.6 cm)

1”

(2.5 cm)

Closet Door Vent Requirements

• Most installations require a minimum 5½ in. (14 cm) clearance behind the dryer for the exhaust ducting.

• Allow minimum clearances of at least 1 in. (2.5 cm) on the sides and back to minimize vibration and noise.

• Allowing additional clearance for installation and servicing is recommended.

• Be sure to allow for wall, door, or ﬂoor moldings that may increase the required clearances.

• Allow at least 24 in. (61 cm) in front of the dryer to open the door.

Additional Instructions for closet installations:

• The closet door must allow for sufﬁcient airﬂow. Refer to the diagram above for minimum vent opening requirements. A louvered door is also acceptable.

• Make sure that there is at least 18 in. (46 cm) of clearance above the dryer.

I N S TA L L AT I O N I N S T RU C T I O N S

INSTALLATION WITH OPTIONAL PEDESTAL BASE OR STACKING KIT

IMPORTANT: If you are installing your dryer using an optional pedestal base or stacking kit, please refer to Optional Accessories in this manual or to the instructions for your pedestal

or stacking kit before proceeding with the installation.

Required Dimensions for Installation

With Pedestal

30”

(76.2 cm)

4”

(10 cm)

Required Dimensions for Installation

With Stacking Kit

771⁄2”

(190.5 cm)

1”

(2.5 cm)

27”

(68.6 cm)

1”

(2.5 cm)

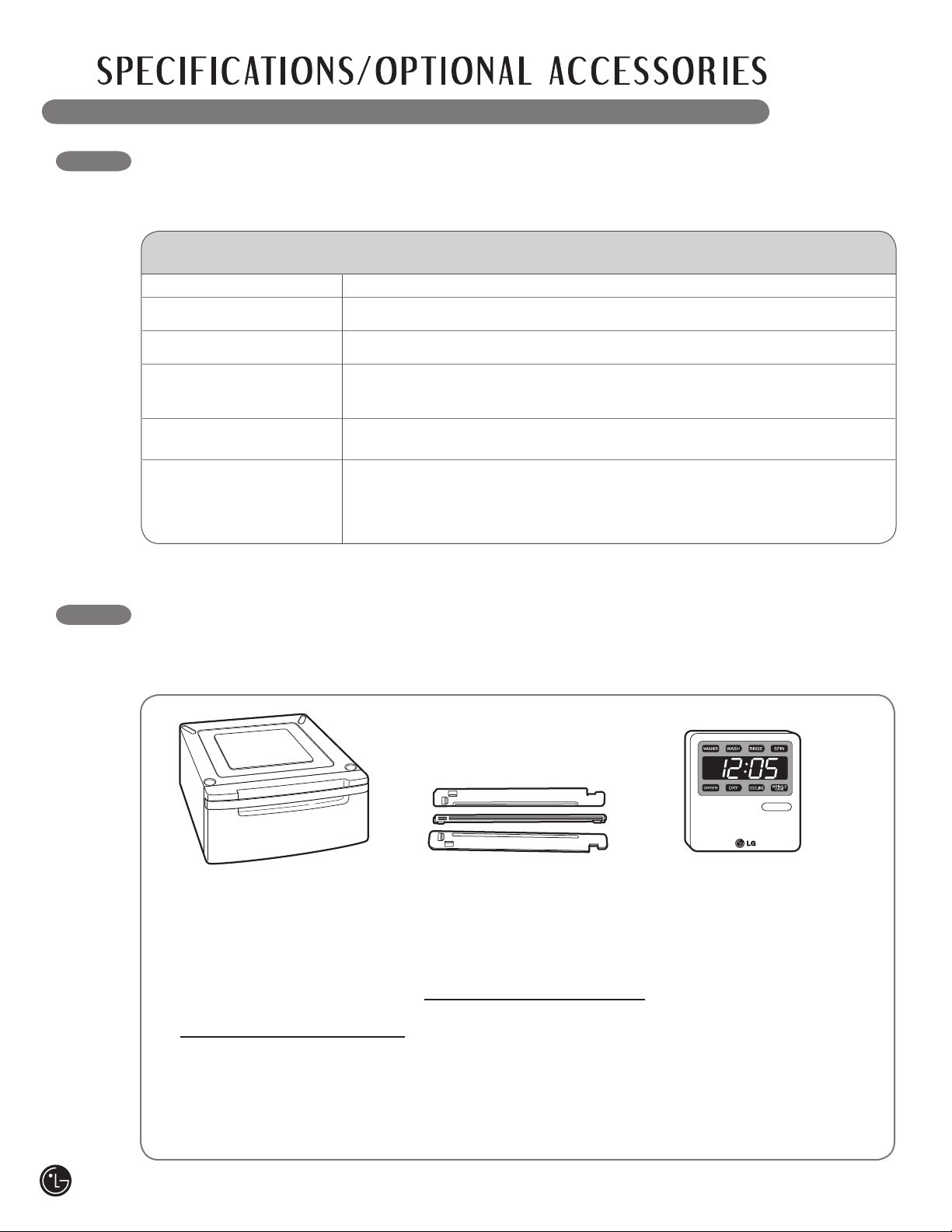

OPTIONAL ACCESSORIES

For these and other LG products, contact your local LG dealer, or visit our Web site at ca.lge.com.

Pedestal (sold separately)

Stacking Kit (sold separately)

I N S TA L L AT I O N I N S T RU C T I O N S

LEVELING THE DRYER

WARNING

• Wear gloves during installation.

• Failure to follow these instructions can result in injury.

To ensure that the dryer provides optimal drying performance, it must be level. To minimize vibration, noise, and unwanted movement, the floor must be a perfectly level, solid surface.

NOTE: Adjust the leveling feet only as far as necessary to level the dryer. Extending the leveling feet more than necessary can cause the dryer to vibrate.

Position the dryer in the final location. Place a level across the top of the dryer.

Level

Leveling Feet

• All four leveling feet must rest solidly on the ﬂoor. Gently push on the top corners of the dryer to make sure that the dryer does not rock from corner to corner.

If you are installing the dryer on the optional pedestal, you must use the leveling feet on the pedestal to level the dryer. The dryer leveling feet should be fully retracted.

Use an adjustable wrench to turn the leveling feet. Turn clockwise to raise the dryer or counterclockwise to lower it. Raise or lower the leveling feet until dryer is level from side to side and front to back.

Make sure that all 4 leveling feet are in firm contact with the floor.

REVERSING THE DOOR SWING

The swing of the dryer door can be reversed to fit your installation location.

Door Latch

Hinge

Latch Screws

Open the dryer door. Using a Phillips

1 2

screwdriver, remove the 2 screws that secure the door hinge to the dryer door opening. Remove the 4 screws from the latch side of the dryer door opening, and remove the door latch.

Screws

Turn the door around so the hinge is reversed, and reattach the door using the 2 screws previously removed. Reinstall the door latch and the 4 screws.

Test the door swing to make sure the door moves freely and latches securely.

Latch Screws

Hinge Screws

I N S TA L L AT I O N I N S T RU C T I O N S

11/2"

(3.8 cm)

CHANGING THE DRYER VENT LOCATION

WARNING

• Use a heavy metal vent.

• Do not use plastic or thin foil duct.

• Clean old ducts before installing this dryer.

• Wear gloves during installation.

• Failure to follow these instructions can result in death or ﬁre.

Your new dryer is shipped to vent to the rear. It can also be configured to vent to the bottom or side (right-side venting is not available on gas models).

An adapter kit, part number 383EEL9001B, may be purchased from your LG retailer. This kit contains the necessary duct components to change the dryer vent location.

OPTION 1: Side Venting

Adapter Duct

Bracket

Knockout

Rear Exhaust Duct

Remove the rear exhaust duct retaining

screw. Pull out the exhaust duct.

OPTION 2: Bottom Venting

Adapter Duct

Bracket

Retaining Screw

Press the tabs on the knockout and carefully remove the knockout for the desired vent opening (right-side venting is not available on gas models). Press the adapter duct onto the blower housing and secure to the base of the dryer as shown.

Cover Plate

Elbow

Preassemble a 4-in. (10 cm) elbow to the next 4-in. (10 cm) duct section, and secure all joints with duct tape. Be sure that the male end of the elbow faces AWAY from the dryer. Insert the elbow/duct assembly through the side opening and press it onto the adapter duct. Secure in place with duct tape.

Be sure that the male end of the duct protrudes 1½ in. (3.8 cm) to connect the remaining ductwork. Attach cover plate to the back of the dryer with included screw.

Press the adapter duct onto the blower housing and secure to the base of the dryer as shown.

Cover Plate

Elbow

Insert the 4-in. (10 cm) elbow through the rear opening and press it onto the adapter duct. Be sure that the male end of the elbow faces down through hole in the bottom of the dryer. Secure in place with duct tape.

Attach the cover plate to the back of the dryer with included screw.

I N S TA L L AT I O N I N S T RU C T I O N S

VENTING THE DRYER

wWARNING: To reduce the risk of fire, electric shock, or injury to persons when using this

appliance, follow basic precautions, including the following:

• Do not crush or collapse ductwork. Failure

to follow these instructions can result in ﬁre or death.

• Do not allow ductwork to rest on or contact sharp objects. Failure to follow these instructions can result in ﬁre or death.

• If connecting to existing ductwork, make

sure it is suitable and clean before installing the dryer. Failure to follow these instructions

can result in ﬁre or death.

• Venting must conform to local building codes. Failure to follow these instructions can result in ﬁre or death.

• Gas dryers MUST exhaust to the outdoors. Failure to follow these instructions can result in ﬁre or death.

• Use only 4-in. (10 cm) rigid or ﬂexible metal

ductwork inside the dryer cabinet and for venting outside. Failure to follow these

instructions can result in ﬁre or death.

• To reduce the risk of ﬁre, combustion, or

accumulation of combustible gases, DO NOT exhaust dryer air into an enclosed and unventilated area, such as an attic, wall, ceiling, crawl space, chimney, gas vent, or concealed space of a building. Failure to

follow these instructions can result in ﬁre or death.

• To reduce the risk of ﬁre, DO NOT exhaust the dryer with plastic or thin foil ducting. Failure to follow these instructions can result in ﬁre or death.

• The exhaust duct must be 4 in. (10 cm) in

diameter with no obstructions. The exhaust duct should be kept as short as possible. Make sure to clean any old ducts before installing your new dryer. Failure to follow

these instructions can result in ﬁre or death.

•

Rigid or semirigid metal ducting is

recommended for use between the dryer and the wall. In special installations when it is impossible to make a connection with the above recommendations, a UL-listed ﬂexible metal transition duct may be used between the dryer and wall connection only. The use of this ducting will affect drying time. Failure to follow these instructions can

result in ﬁre or death.

• DO NOT use sheet metal screws or other

fasteners which extend into the duct that could catch lint and reduce the efﬁciency of the exhaust system. Secure all joints with duct tape. Failure to follow these

instructions can result in ﬁre or death.

• To maximize operating results, please

observe the duct length limitations noted in the chart on page 15. Failure to follow these

instructions can result in ﬁre or death.

• Ductwork is not provided with the dryer.

You should obtain the necessary ductwork locally. The end cap should have hinged dampers to prevent backdraft when the dryer is not in use. Failure to follow these

instructions can result in ﬁre or death.

I N S TA L L AT I O N I N S T RU C T I O N S

(10.2 cm)

21/2"

(6.35 cm)

(10.2 cm)

VENTING THE DRYER (cont.)

Ductwork

Number of Max. Length of 4-In. Dia. Max. Length of 4-In. Dia. Wall Cap Type 90° Elbows Rigid Metal Duct Flexible Metal Duct

0 65 ft. (19.8 m) 45 ft. (13.7 m)

Recommended

1 55 ft. (16.8 m) 35 ft. (10.7 m) 2 47 ft. (13.7 m) 30 ft. (9.1 m) 3 36 ft. (11.0 m) 25 ft. (7.6 m) 4 28 ft. (8.5 m) 20 ft. (6.1 m) 0 55 ft. (16.8 m) 35 ft. (10.7 m)

Use Only for Short

2 41 ft. (12.5 m) 21 ft. (6.4 m) 3 30 ft. (9.1 m) 17 ft. (5.2 m) 4 22 ft. (6.7 m) 15 ft. (4.5 m)

NOTE: Deduct 6 ft. (1.8 m) for each additional elbow. It is not recommended to use more than four 90° elbows.

Run Installations

1 47 ft. (13.7 m) 27 ft. (8.1 m)

Routing and Connecting Ductwork

Follow the guidelines below to maximize drying performance and reduce lint buildup and condensation in the ductwork.

NOTE: Ductwork and fittings are NOT included and must be purchased separately.

• Use 4-in. (10 cm) diameter rigid or semirigid metal ductwork.

• The exhaust duct run should be as short as possible.

• Use as few elbow joints as possible.

• The male end of each section of exhaust duct must point away from the dryer.

• Use duct tape on all duct joints.

• Insulate ductwork that runs through unheated areas in order to reduce condensation and lint buildup on duct surfaces.

IMPORTANT: Failure to exhaust the dryer correctly will void the dryer’s warranty.

Correct Venting

Incorrect Venting

I N S TA L L AT I O N I N S T RU C T I O N S

CONNECTING GAS DRYERS

wWARNING: To reduce the risk of fire, electric shock, or injury to persons when using this

appliance, follow basic precautions, including the following:

• Gas supply requirements:

As shipped from the factory, this dryer is conﬁgured for use with natural gas. It can be converted for use with LP (Liqueﬁed Propane) gas. Gas pressure must not exceed 13 in. water column.

•

A qualiﬁed service or gas company technician

must connect the dryer to the gas service.

Failure to do so can result in ﬁre, explosion, or death.

•

Isolate the dryer from the gas supply system

by closing its individual manual shutoff valve during any pressure testing of the gas supply.

Failure to do so can result in ﬁre, explosion, or death.

•

Supply line requirements:

Your laundry room must have a rigid gas supply line to your dryer. In the United States, an individual manual shutoff valve MUST be installed within at least 6 ft. (1.8 m) of the dryer, in accordance with the National Fuel Gas Code ANSI Z223.1 or Canadian gas installation code CSA B149.1. A 1/8-in. NPT pipe plug must be installed. Failure to do so can result in ﬁre,

explosion, or death.

•

If using a rigid pipe, the rigid pipe should be

1/2-in. IPS. If acceptable under local codes and ordinances and when acceptable to your gas supplier, 3/8-in. approved tubing may be used where lengths are less than 20 ft. (6.1 m). Larger tubing should be used for lengths in excess of 20 ft. (6.1 m). Failure

to do so can result in ﬁre, explosion, or death.

•

Connect the dryer to the type of gas shown on

the nameplate. Failure to do so can result in ﬁre,

explosion, or death.

•

To prevent contamination of the gas valve,

purge the gas supply of air and sediment before connecting the gas supply to the dryer. Before tightening the connection between the gas supply and the dryer, purge remaining air until the odor of gas is detected. Failure to do

so can result in ﬁre, explosion, or death.

•

DO NOT use an open ﬂame to inspect for gas

leaks. Use a noncorrosive leak-detection ﬂuid.

Failure to do so can result in ﬁre, explosion, or death.

•

Use only a new AGA- or CSA-certiﬁed gas

supply line with ﬂexible stainless steel connectors. Failure to do so can result in ﬁre,

explosion, or death.

•

Securely tighten all gas connections. Failure

to do so can result in ﬁre, explosion, or death.

•

Use Teﬂon® tape or a pipe-joint compound that

is insoluble in Liqueﬁed Petroleum (LP) gas on all pipe threads. Failure to do so can result in ﬁre,

explosion, or death.

•

DO NOT attempt any disassembly of the dryer;

any disassembly requires the attention and tools of an authorized and qualiﬁed service person or company. Failure to do so can result

in ﬁre, explosion, or death.

Electrical Requirements for Gas Models Only

wWARNING: To reduce the risk of fire, electric shock, or injury to persons when using this

appliance, follow basic precautions, including the following:

• Do not, under any circumstances, cut or

remove the third (ground) prong from the power cord. Failure to follow this warning can result in

ﬁre, explosion, or death.

•

For personal safety, this dryer must be properly grounded. Failure to follow this warning can result

in ﬁre, explosion, or death.

•

The power cord of this dryer is equipped with a 3-prong (grounding) plug which mates with a standard 3-prong (grounding) wall outlet to minimize the possibility of electric shock hazard from this appliance. Failure to follow this

warning can result in ﬁre, explosion, or death.

•

This dryer must be plugged into a 120-VAC, 60-Hz. grounded outlet protected by a 15-ampere fuse or circuit breaker. It is also recommended that a separate circuit serving only this dryer be provided. Failure to follow this

warning can result in ﬁre, explosion, or death.

•

Where a standard 2-prong wall outlet is encountered, it is your personal responsibility and obligation to have it replaced with a properly grounded 3-prong wall outlet. Failure

to follow this warning can result in ﬁre, explosion, or death.

I N S TA L L AT I O N I N S T RU C T I O N S

CONNECTING GAS DRYERS (cont.)

wWARNING: To reduce the risk of fire, electric shock, or injury to persons when using this

appliance, follow basic precautions, including the following:

• Installation and service must be performed

by a qualiﬁed installer, service agency, or the gas supplier. Failure to do so can result in ﬁre,

explosion, or death.

• Use only a new stainless steel ﬂexible

connector and a new AGA-certiﬁed connector. Failure to do so can result in ﬁre,

explosion, or death.

• A gas shutoff valve must be installed within 6 ft. (1.8 m) of the dryer. Failure to do so can result in ﬁre, explosion, or death.

• The dryer is conﬁgured for Natural Gas when

shipped from the factory. Make sure that the dryer is equipped with the correct burner nozzle for the type of gas being used (Natural Gas or Liqueﬁed Petroleum). Failure to do so

can result in ﬁre, explosion, or death.

• If necessary, the correct nozzle (for the LP

nozzle kit order part number 4948EL4002B) should be installed by a qualiﬁed technician and the change should be noted on the dryer.

Failure to do so can result in ﬁre, explosion, or death.

• All connections must be in accordance with local codes and regulations. Failure to do so can result in ﬁre, explosion, or death.

• Gas dryers MUST exhaust to the outdoors. Failure to do so can result in ﬁre, explosion, or death.

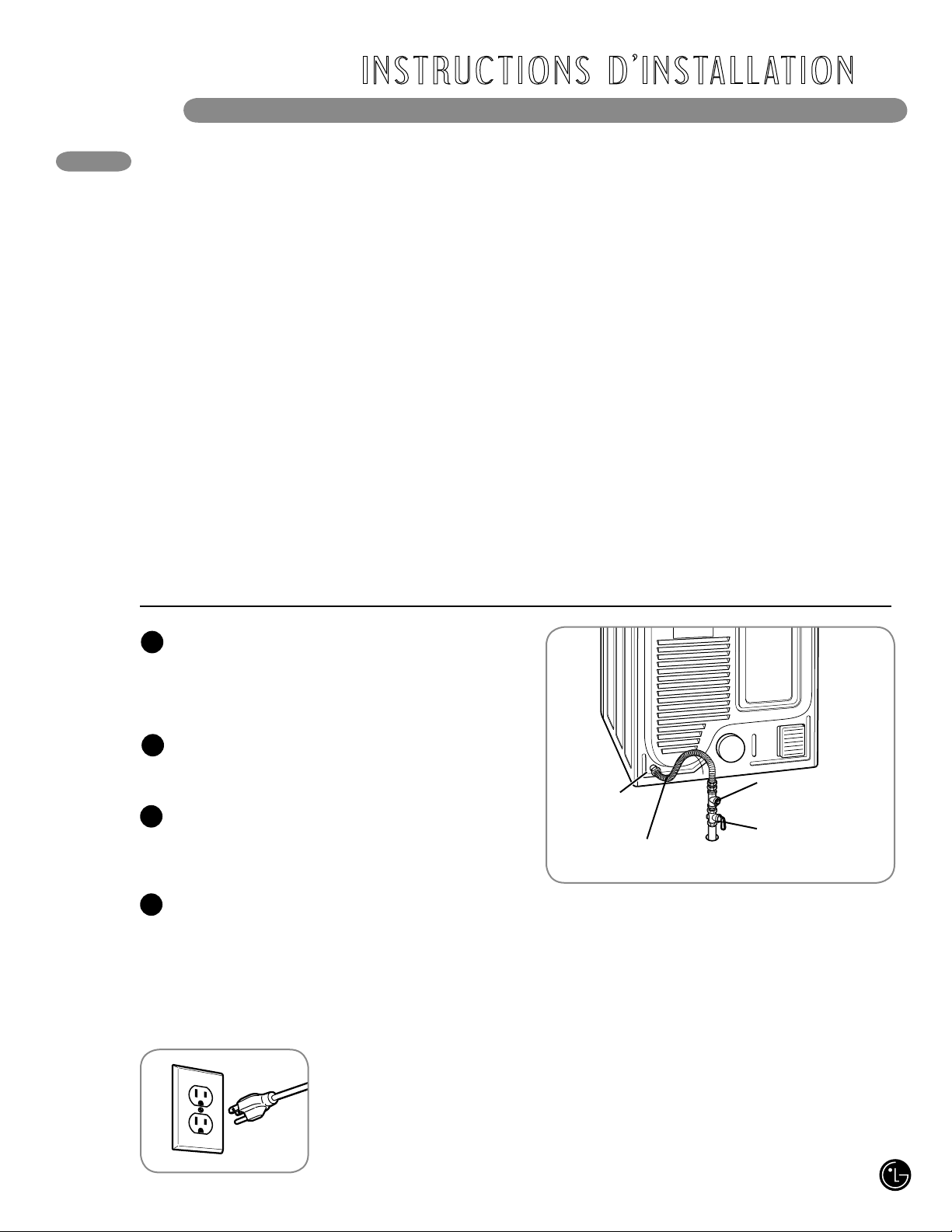

Connecting the Gas Supply

Make sure that the gas supply to the laundry

room is turned OFF. Confirm that the type of gas available in your laundry room is appropriate for the dryer. The dryer is prepared for Natural Gas with a 3/8-in. NPT gas connection.

Remove the shipping cap from the gas

connection at the back of the dryer. Be careful not to damage the threads of the gas connector when removing the shipping cap.

Connect the dryer to your laundry room’s gas

supply using a new flexible stainless steel connector with a 3/8-in. NPT fitting.

Securely tighten all connections between the

dryer and your laundry room’s gas supply. Turn on your laundry room’s gas supply and check all pipe connections (both internal and external) for gas leaks with a noncorrosive leak-detection fluid.

Electrical Connection

Plug dryer into a

120-VAC, 60-Hz.

grounded 3-prong outlet.

1/8" NPT Pipe

3/8" NPT Gas Connection

AGA/CSA-Certified Stainless Steel Flexible Connector

Plug

Gas Supply Shutoff Valve

High-Altitude Installations

The BTU rating of this dryer is AGA-certified for elevations below 10,000 feet.

If your gas dryer is being installed at an elevation above 10,000 feet, it must be derated by a qualified technician or gas supplier.

I N S TA L L AT I O N I N S T RU C T I O N S

CONNECTING ELECTRIC DRYERS

wWARNING: To help prevent fire, electric shock, serious injury, or death, the wiring and

grounding must conform to the latest edition of the National Electrical Code, ANSI/NFPA 70 and all applicable local regulations. Please contact a qualified electrician to check your home’s wiring and fuses to ensure that your home has adequate electrical power to operate the dryer.

Electrical Requirements for Electric Models Only

wWARNING: To reduce the risk of fire, electric shock, or injury to persons when using this

appliance, follow basic precautions, including the following:

• This dryer must be connected to a grounded

metal, permanent wiring system, or an equipment-grounding conductor must be run with the circuit conductors and connected to the equipment-grounding terminal or lead on the dryer. Failure to do

so can result in ﬁre, explosion, or death.

• The dryer has its own terminal block that

must be connected to a separate 240 VAC, 60-Hertz, single-phase circuit, fused at 30 amperes (the circuit must be fused on both sides of the line). ELECTRICAL SERVICE FOR THE DRYER SHOULD BE OF THE MAXIMUM RATE VOLTAGE LISTED ON THE NAMEPLATE. DO NOT CONNECT DRYER TO 110-, 115-, OR 120-VOLT CIRCUIT. Heating elements are available for ﬁeld installation in dryers which are to be connected to an electrical service of a different voltage than that listed on the rating plate. Failure to follow

these instructions can result in ﬁre, explosion, or death.

• If branch circuit to dryer is 15 ft. (4.5 m)

or less in length, use UL (Underwriters Laboratories) listed No.-10 AWG wire (copper wire only), or as required by local codes. If over 15 ft. (4.50 m), use UL-listed No.-8 AWG wire (copper wire only), or as required by local codes. Allow sufﬁcient slack in wiring so dryer can be moved from its normal location when necessary. Failure

to do so can result in ﬁre, explosion, or death.

• The power cord (pigtail) connection between

wall receptacle and dryer terminal block IS NOT supplied with dryer. Type of pigtail and gauge of wire must conform to local codes and with instructions on the following pages. Failure to follow these instructions can

result in ﬁre, explosion, or death.

• A 4-wire connection is required for all mobile

and manufactured home installations, as well as all new construction after January 1, 1996. A 4-wire connection must be used where local codes do not permit grounding through the neutral wire. Failure to do so can

result in ﬁre, explosion, or death.

wWARNING:

appliance, follow basic precautions, including the following:

• Do not modify the plug and internal wire provided with the dryer.

• The dryer should be connected to 4-hole outlet.

To reduce the risk of fire, electric shock, or injury to persons when using this

• If it does not ﬁt the outlet, a proper outlet will need to be installed by a qualiﬁed electrician.

Special Electrical Requirements for Mobile or Manufactured Homes

wWARNING: To reduce the risk of fire, electric shock, or injury to persons when using this

appliance, follow basic precautions, including the following:

• Any installation in a manufactured or mobile home must comply with the Manufactured Home Construction and Safety Standards Title 24 CFR, Part 32-80 or Standard CAN/ CSA0Z240 MH and local codes and ordinances.

• A 4-wire connection is required for all mobile

and manufactured home installations, as well as all new construction after January 1, 1996.

Failure to do so can result in ﬁre, explosion, or death.

I N S TA L L AT I O N I N S T RU C T I O N S

SPECIAL REQUIREMENTS FOR MANUFACTURED OR MOBILE HOMES

Any installation in a manufactured or mobile home must comply with the Manufactured Home Construction and Safety Standards Title 24 CFR, Part 32-80 or Standard CAN/CSA0Z240 MH and local codes and ordinances. If you are uncertain whether your proposed installation will comply with these standards, please contact a service and installation professional for assistance.

• A gas dryer must be permanently attached to the ﬂoor.

• The electrical connection for an electric dryer must be a 4-wire connection. More detailed information concerning the electrical connection is provided in the section Connecting Electric Dryers.

• To reduce the risk of combustion and ﬁre, the dryer must be vented to the outside.

• DO NOT vent the dryer under a manufactured home or mobile home.

• Electric dryers may be vented to the outside using the back, left, right, or bottom panel.

• Gas dryers may be vented to the outside using the back, left, or bottom panel. Gas dryers may not be vented to the outside using the right side panel because of the burner housing.

• The dryer exhaust duct must be afﬁxed securely to the manufactured or mobile home structure, and the exhaust duct must be made of a material that will resist ﬁre and combustion. It is recommended that you use a rigid or ﬂexible metal duct.

• DO NOT connect the dryer exhaust duct to any other duct, vent, chimney, or other exhaust duct.

• Make sure the dryer has adequate access to outside fresh air to ensure proper operation. The opening for outside fresh air must be at least 25 in2 (163 cm2).

• It is important that the clearance of the duct from any combustible construction be at least 2 in. (5 cm), and when venting the dryer to the outdoors, the dryer can be installed with a clearance of 1 in. (2.5 cm) at the sides and back of the dryer.

• Please be aware that venting materials are not supplied with the dryer. You should obtain the venting materials necessary for proper installation.

FINAL INSTALLATION CHECK

Once you have completed the installation of the dryer and it is in its final location, confirm proper operation with the following tests.

Testing Dryer Heating

GAS MODELS

Close the dryer door, press the ON/OFF switch to turn the dryer on, and start the dryer on a heat setting. When the dryer starts, the igniter should ignite the main burner.

NOTE: If all air is not purged from the gas line, the gas igniter may turn off before the main burner ignites. If this happens, the igniter will reattempt gas ignition after approximately two minutes.

ELECTRIC MODELS

Close the dryer door, press the ON/OFF switch to turn the dryer on, and start the dryer on a heat setting. The exhaust air should be warm after the dryer has been operating for 3 minutes.

Checking Airflow

Effective dryer operation requires proper airflow. The adequacy of the airflow can be measured by evaluating the static pressure. Static pressure in the exhaust duct can be measured with a manometer, placed on the exhaust duct approximately 2 ft. (60.9 cm) from the dryer. Static pressure in the exhaust duct should not exceed 0.6 in. (1.5 cm). The dryer should be checked while the dryer is running with no load.

Checking Levelness

Once the dryer is in its final location, recheck the dryer to be sure it is level. Make sure it is level front to back and side to side, and that all 4 leveling feet are firmly on the floor.

H OW TO U S E

Tumble dry

Dry

Normal

Permanent Press

wrinkle resistant

Gentle/

delicate

Do not tumble dry

Do not dry (used with

do not wash)

Heat setting

High

Medium

Low

No heat/air

Following are instructions for starting and using your new dryer. Please refer to specific sections of this manual for more detailed information. Important Warning: To reduce the risk of fire, electric shock,

or injury to persons, read this entire manual, including the Important Safety Instructions, before operating this dryer.

SORTING LOADS

Fabric Care Labels

Most articles of clothing feature fabric care labels that include instructions for proper care.

Grouping Similar Items

For best results, sort clothes into loads that can be dried with the same drying cycle.

Different fabrics have different care requirements, and some fabrics will dry more quickly than others.

LOADING THE DRYER

wWARNING: To reduce the risk of fire, electric shock, or injury to persons when using this

appliance, follow basic precautions, including the following:

• Check all pockets to make sure that they are

empty. Items such as clips, pens, coins, and keys can damage both your dryer and your clothes. Flammable objects such as lighters or matches could ignite, causing a ﬁre.

Failure to do so can result in ﬁre, explosion, or death.

• Never dry clothes that have been exposed to

oil, gasoline, or other ﬂammable substances. Washing clothes will not completely remove oil residues. Failure to obey this warning can

result in ﬁre, explosion, or death.

• Combine large and small items in a load.

• Damp clothes will expand as they dry. Do not overload the dryer; clothes require room to tumble dry properly.

• Close zippers, hooks, and drawstrings to prevent these items from snagging or tangling on other clothes.

CHECK THE LINT FILTER BEFORE EVERY LOAD

Always make sure the lint filter is clean before starting a new load; a clogged lint filter will increase drying times.

To clean, pull the lint filter straight up and roll any lint off the filter with your fingers. Do not rinse or wash the filter to remove lint. Push the lint filter firmly back into place. See “Care and Cleaning” for more information.

Always ensure the lint filter is properly installed before running the dryer. Running the dryer with a loose or missing lint filter may damage the dryer and articles in the dryer.

Lint Filter

H OW TO U S E

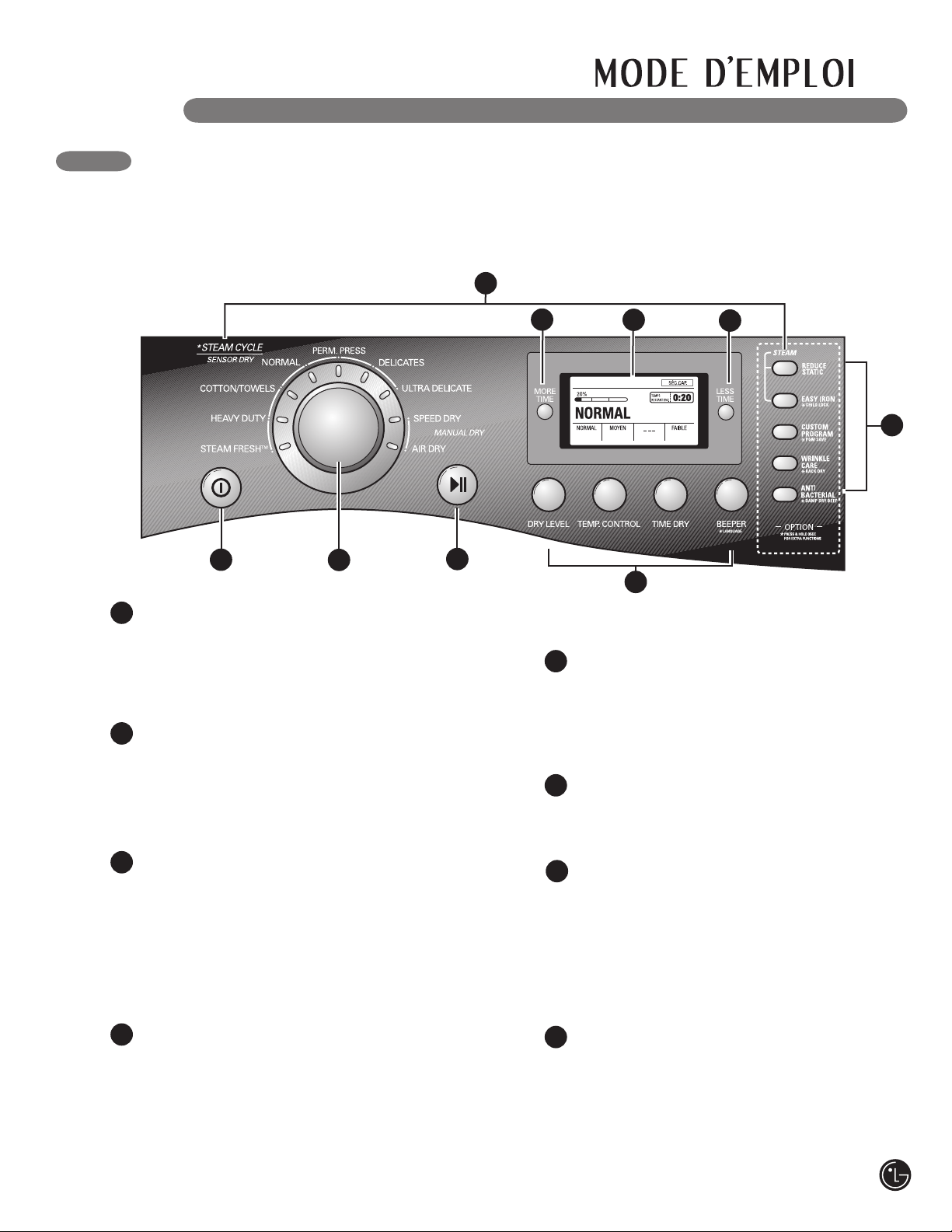

CONTROL PANEL FEATURES

Following are instructions for starting and using your new dryer. Please refer to specific sections of this manual for more detailed information. Important Warning: To reduce the risk of fire,

electric shock, or injury to persons, read this entire manual, including the Important Safety Instructions, before operating this dryer.

POWER ON/OFF BUTTON

Press to turn the dryer ON. Press again to turn the dryer OFF.

NOTE: Pressing the ON/OFF button during a cycle will cancel that cycle and any load settings will be lost.

CYCLE SELECTOR KNOB

Turn this knob to select the desired cycle. Once the desired cycle has been selected, the standard presets will be shown in the display. On MANUAL DRY cycles, these settings can be adjusted using the cycle setting buttons anytime before starting the cycle.

START/PAUSE BUTTON

Press this button to START the selected cycle. If the dryer is running, use this button to PAUSE the cycle without losing the current settings.

NOTE: If you do not press the START/PAUSE button to resume a cycle within 4 minutes, the dryer automatically turns off.

MORE TIME/LESS TIME BUTTONS

To adjust the drying time, use these buttons with MANUAL DRY, TIME DRY, and STEAM FRESH™ cycles, as well as the REDUCE STATIC and EASY IRON options. Press the MORE TIME button to increase the selected manual cycle time by a minute; press LESS TIME to decrease the cycle time by a minute.

CYCLE SETTING BUTTONS

Use these buttons to select the desired cycle settings for the selected cycle. The current settings are shown in the display. Press the button for that option to view and select other settings.

TIME AND STATUS DISPLAY

The display shows the settings, estimated time remaining, options, and status messages for your dryer.

OPTION BUTTONS

The OPTION buttons allow you to select additional cycle options. Certain buttons also allow you to activate special functions by pressing and holding the button for 3 seconds.

For detailed information about the individual options, please see the following pages.

USEFUL STEAM FUNCTIONS

During the STEAM FRESH™ cycle and when selecting Steam options, the swirl nozzle injects fabrics with hot steam to refresh, reduce static, and help make ironing easy.

H OW TO U S E

CycleType

Jeans, heavyweight items

AdjustableAdjustable

Adjustable

MEDIUM

LOW

ULTRA LOW

HIGH

LOW

Normal

MID HIGH

Off

Denims, towels, heavy cottons

Work clothes, corduroys, etc.

Workout wear, sheer or lacy garments

For small loads with short drying times

HEAVY DUTY

COTTON/ TOWELS

NORMAL

Permanent press, synthetic items

PERM. PRESS

ULTRA DELICATE

Lingerie, sheets, blouses

DELICATES

SPEED DRY

Fabric Type

Dry

Level

Temperature

Time

in Min.

More Time/

Less Time

Wrinkle

Care

Damp

Dry

Anti-

Bacterial

Adjustable

No Heat

Off

Adjustable

For items that require heat-free drying such as plastics or rubber

AIR DRY

AdjustableAdjustable

HIGH

Off

For general drying; time, temperature, and options can be set manually

TIME DRY

HIGH

MID HIGH

Normal

STEAM CYCLE / SENSOR DRY MANUAL DRY

Adjustable

ULTRA LOW

LOW

Off

Wool sweaters, silk, lingerie

RACK DRY

STEAM FRESH

™

Reduce

Static

Easy

Iron

Comforter, Shirts, Trousers

(

except

especially delicate fabrics

)

Off

CYCLE GUIDE

The cycle guide below shows the options and recommended fabric types for each cycle.

SENSOR DRY Cycles

SENSOR DRY cycles utilize LG’s unique dual sensor system to detect and compare the moisture level in clothes and in the air and adjust the drying time as needed to ensure superior results. The dryer automatically sets the dryness level and temperature at the recommended setting for each cycle. The estimated time remaining will be shown in the display.

NOTE: To protect your garments, not every dry level, temperature, or option is available with every cycle.

MANUAL DRY Cycles

Use MANUAL DRY cycles to select a specific amount of drying time and a drying temperature. When a MANUAL DRY cycle is selected, the ESTIMATED TIME REMAINING display shows the actual time remaining in your cycle. You can change the actual time in the cycle by pressing MORE TIME or LESS TIME.

H OW TO U S E

NORMAL

20%

MEDIUM _ _ _ LOW

SENSOR DRYCHILD LOCK

NORMAL

REMAINING

EST. TIME

0:41

SELECT A CYCLE

CHECK FILTER

THE LCD DISPLAY

The LCD display shows the settings, estimated time remaining, options, and status messages for your dryer. When the dryer is turned on, the light in the display will illuminate.

4 5

STATUS/CYCLE DISPLAY

This portion of the display shows the selected cycle, operating status, and special messages. If a cycle has special instructions, they will also be displayed in this area.

ESTIMATED TIME REMAINING

When the START/PAUSE button is pressed, the dryer will display the estimated (SENSOR DRY) or set time (TIME DRY) remaining, and begin tumbling.

NOTE: The cycle time on SENSOR DRY cycles may fluctuate as the dryer recalculates drying time for optimal results.

CYCLE COMPLETION INDICATOR

Shows how much of the current drying cycle has been completed.

SENSOR DRY/MANUAL DRY

This indicator shows whether the dryer is operating in a SENSOR DRY cycle, or in a MANUAL DRY cycle.

CYCLE SETTING INDICATORS

These indicators show the current cycle settings for DRY LEVEL, TEMP. CONTROL, TIME DRY, and BEEPER. To change these settings, press the appropriate settings button.

CHECK FILTER REMINDER

The display will show CHECK FILTER when the dryer is turned on as a reminder to check the filter. It turns off when the START/PAUSE button is pressed.

CHILD LOCK INDICATOR

When CHILD LOCK is set, the Child Lock indicator will appear and all buttons are disabled except the ON/OFF button. This prevents children from changing settings while the dryer is operating.

H OW TO U S E

DRY LEVEL TEMP. CONTROL TIME DRY BEEPER

OPERATING THE DRYER

Once you have loaded the dryer:

Press the ON/OFF button to turn on the

dryer. The lights around the cycle selector knob will illuminate.

Turn the cycle selector knob to the desired

cycle. The display will show the preset Dry Level, Temperature, Time, and Option settings for that cycle.

If you would like to change the settings for that cycle, press the option button(s) to display additional settings for that option. Press the button again to cycle through the settings until the desired setting is highlighted.

NOTE: To protect your garments, not every dry level, temperature, or option is available with every cycle.

Press the START/PAUSE button to begin the

cycle. The display will change, and the dryer will display the estimated (SENSOR DRY) or set

time (MANUAL DRY) remaining and start tumbling. To pause the cycle at any time, open the dryer door or press PAUSE. To resume the cycle where it was stopped, press START/PAUSE again.

NOTE: If the dryer has been stopped for more than 8 minutes, the dryer will turn off automatically.

When the load is finished, the beeper (if set)

will sound. If you have set the WRINKLE CARE option, the dryer will tumble the load periodically for up to 3 hours.

To prevent wrinkling, remove items from the dryer immediately after the end of the cycle.

Always clean the lint filter after every cycle.

To clean, pull the lint filter straight up and roll any lint off the filter with your fingers. Do not rinse or wash the filter to remove lint. Push the lint filter firmly back into place.

Select any additional cycle options, such

as REDUCE STATIC, EASY IRON, CUSTOM PROGRAM, WRINKLE CARE (*RACK DRY), and ANTI BACTERIAL (*DAMP DRY BEEP) by pressing the button for that option.

CYCLE SETTING BUTTONS

DRY LEVEL

TEMP. CONTROL

TIME DRY

BEEPER

SENSOR DRY cycles have preset settings that are selected automatically and cannot be changed. MANUAL DRY cycles have default settings, but you may also customize the settings using the cycle setting buttons. Press the button for that option to view and select other settings.

DRY LEVEL

Selects the level of dryness for the cycle. Press the DRY LEVEL button repeatedly to scroll through available settings.

• This option is only available with SENSOR DRY cycles.

• The dryer will automatically adjust the cycle time. Selecting VERY DRY or MORE DRY will increase the cycle time, while LESS DRY or DAMP DRY will decrease the cycle time.

• Use a LESS DRY or DAMP DRY setting for items that you wish to iron.

NOTE: To protect your garments, not every dryness level, temperature, or option is available with every cycle. See the Cycle Guide for details.

TEMP. CONTROL

Adjusts the temperature setting from ULTRA LOW to HIGH. This allows precise care of your fabrics

and garments. Press the TEMP. CONTROL button repeatedly to scroll through available settings.

TIME DRY

Allows you to manually select the drying

time, from 20 to 60 minutes, in 10-

minute increments. Use this for small

loads or to remove wrinkles. Use the MORE TIME/LESS TIME buttons to add or reduce the drying time in 1-minute increments.

BEEPER

Adjusts the volume of the end-of-cycle

beeper, or turns off the beeper.

CYCLE OPTION BUTTONS

Your dryer features several additional cycle options to customize cycles to meet your individual needs. Certain option buttons also feature a special function (see the following page for details) that can be activated by pressing and holding that option button for 3 seconds.

To Add Cycle Options to a Cycle:

Turn on the dryer and turn the cycle selector

knob to select the desired cycle. Use the cycle setting buttons to adjust the

settings for that cycle. Press the cycle option button(s) for the

option you would like to add. A confirmation message will be shown in the display.

Press the START/PAUSE button to start the

cycle. The dryer will start automatically.

WRINKLE CARE

Selecting this option will tumble the load periodically for up to 3

hours after the selected cycle, or until the door is opened. This is helpful in preventing wrinkles when you are unable to immediately remove items from the dryer.

ANTI BACTERIAL

This option will add a high heat setting to reduce bacteria. It can only be used with the HEAVY

DUTY, COTTON/TOWELS, and NORMAL cycles.

NOTE: Do not use this cycle with delicate fabrics.

Certiﬁde by NSF Certiﬁé par NSF

NSF International (formerly the National Sanitation Foundation), certiﬁes that ANTI BACTERIAL Cycle reduces 99.9% of bacteria on laundry, and none of bacteria will carry over onto the next laundry

load.

H OW TO U S E

EASY IRON

CHILD LOCK

BEEPER

SPECIAL FUNCTIONS

The option buttons also activate special functions, including DAMP DRY BEEP, CHILD LOCK, and LANGUAGE. Press and hold the option button marked with the special function for 3 seconds to activate.

DAMP DRY BEEP

allows you to remove faster-drying lightweight items or items that you would like to iron or hang while still slightly damp. Press and hold the ANTI BACTERIAL button for 3 seconds to activate or deactivate DAMP DRY BEEP.

CHILD LOCK

changed while the dryer is operating. Press and hold the EASY IRON button for 3 seconds to activate or deactivate the CHILD LOCK function.

The lock icon will be shown in the display, and all controls are disabled.

With this option, the dryer will beep when the load is approximately 80% dry. This

Use this option to prevent unwanted use of the dryer or to keep cycle settings from being

LANGUAGE

The display language options are English, French, and Spanish; English is the default language.

To change the language:

This option allows you to change the language shown in the display. Once set, the selected language will stay set even after the power is turned off.

Press the ON/OFF button to turn on the dryer.

Press and hold the BEEPER button for 3 seconds, until the following screen appears in the display.

Press the BEEPER button repeatedly to cycle through “FRANÇAIS” (French), “ESPAÑOL” (Spanish), and then back to English.

OTHER FUNCTIONS

RACK DRY

DRY can also be used with items that should not be tumbled dry, such as gym shoes or stuffed

To Install the Drying Rack

With the dryer door open, slide the rack into

the dryer drum.

Use RACK DRY with items, such as wool sweaters, silk, and lingerie, that should dry flat. RACK

animals. Press and hold the WRINKLE CARE button for 3 seconds to activate or deactivate the RACK DRY function.

NOTE: NEVER use the rack with a tumble dry cycle.

Make sure it is seated evenly on the edge of the inner door rim and resting flat on the inside of the dryer.

NOTE: Be sure to remove the drying rack after using the RACK DRY cycle.

MAX

OTHER FUNCTIONS

NORMAL

20%

MEDIUM _ _ _ LOW

SENSOR DRYADD WATER

DRYING

REMAINING

EST. TIME

0:35

ERROR

WATER SUPPLY ERROR. FILL STEAM FEEDER WITH FILTERED WATER. SEE OWNERS MANUAL.

Custom Program

If you have a special combination of settings that you use frequently, you can save these settings as a CUSTOM PROGRAM.

To Save a Custom Program:

Turn on the dryer and turn the cycle selector

knob to select the desired cycle.

Use the cycle setting buttons to adjust the settings for that cycle.

Press the cycle option button(s) for the option

you would like to add. A confirmation message will be shown in the display.

Press and hold the CUSTOM PROGRAM button for 3 seconds.

STEAM FUNCTIONS

To Fill the Steam Feeder

H OW TO U S E

NOTE: You may only save one custom program at a time. Pressing and holding the CUSTOM PROGRAM button will overwrite any previously saved custom program.

To Recall a Custom Program:

Turn on the dryer.

Press the CUSTOM PROGRAM button.

Press the START/PAUSE button to start

the cycle.

Pull out the drawer.

Lift out the steam feeder.

Drawer

Fill the steam feeder to MAX with water.

Water

Steam Feeder

Place the steam feeder in the drawer, then

ONLY

push in the drawer until it clicks into place.

IMPORTANT NOTES ABOUT STEAM CYCLES

Before using a Steam Cycle, the steam feeder must be filled with water up to the MAX line. If not, an Error message or ADD WATER will be displayed. Make sure that the steam feeder is filled with water and the drawer is completely closed. Turn the dryer off then restart the Steam Cycle.

• Only use water. Do not fill the steam feeder with foreign substances, rinse agents, or detergents.

• Before moving the dryer, make sure the steam feeder is empty.

• Do not use distilled water; the water level sensor in the steam generator will not work.

• Be careful to put the Steam Feeder otherwise water will be overflow.

• Wipe up any spilled water around the Steam Feeder and the drawer before starting the dryer.

wWARNING:

• Do not fill the steam feeder with liquids such as gasoline, dry-cleaning solvents, or other flammable or explosive substances. They give off vapors that could explode.

• Do not fill the steam feeder with hot water (over 86° F / 30° C).

• Do not drink water from the steam feeder.

H OW TO U S E

EASY IRON

CHILD LOCK

STEAM FUNCTIONS

Using the STEAM FRESH™ Cycle

STEAM FRESH™ uses the power of steam alone to quickly reduce wrinkles and odor in fabrics. It brings new life to wrinkled clothes that have been stored for an extended time and makes heavily wrinkled clothes easier to iron. STEAM FRESH™ can also be used to help reduce odors in fabrics.

NOTES:

• REDUCE STATIC or EASY IRON options can also be used during the STEAM FRESH™ cycle.

• Depending on the load (quantity of items), you may change the amount of time for the cycle by pressing the MORE TIME or LESS TIME button. The display will show 3, 5, or BULKY LOAD. 3 means 3 or fewer items, 5 is for 4 or 5 items, and BULKY LOAD indicates a large load such as a comforter.

To Use the STEAM FRESH™ Cycle:

Turn on the dryer and turn the cycle selector

knob to select the STEAM FRESH™ cycle. To add an option function, select REDUCE

STATIC, EASY IRON, or WRINKLE CARE. Depending on the load (quantity of items),

steam time can be changed by pressing the MORE TIME or LESS TIME buttons.

Press START/PAUSE button to start the cycle.

Using the Steam Options:

This option injects steam late in the drying cycle to reduce the

static electricity caused by dry fabrics rubbing together. Change the amount of time for the cycle by pressing the MORE TIME or LESS TIME button, depending on the load (quantity of items). The display will show the recommended number of items, such as 7, 9, 11, 14, 16, or 18.

The EASY IRON option provides

uniform, properly dampened

fabrics for ironing, which can save time and make ironing easier. Change the amount of time for the cycle by pressing the MORE TIME or LESS TIME button, depending on the load (quantity of items). The display will show the recommended number of items, such as 1, 2, 3, 4, or 5.

The REDUCE STATIC and EASY IRON options can only be used with the HEAVY DUTY, COTTON/TOWELS, NORMAL and PERM. PRESS, DELICATES, ULTRA DELICATE, and TIME DRY cycles.

NOTES:

• When SENSOR DRY is selected with the

REDUCE STATIC option, a DRY LEVEL of LESS or DAMP cannot be selected.

• The REDUCE STATIC or EASY IRON option

may also be selected during TIME DRY cycles.

• After the Steam option is selected in TIME DRY,

the MORE TIME or LESS TIME buttons will change the steam time ONLY.

• After pressing START/PAUSE, the MORE TIME

or LESS TIME buttons will be disabled.

To Add STEAM to a Standard Cycle:

Turn on the dryer and turn the cycle selector knob to select the desired cycle.

Use the cycle setting buttons to adjust the settings for that cycle.

Press the Steam option button for the Steam

option you would like to add. Then adjust for the load size using the MORE TIME or LESS TIME buttons.

Press START/PAUSE button to start the cycle.

wWARNING:

• Do not open the dryer door during Steam

Cycles. Steam can cause severe burns.

• Do not ﬁll the steam feeder with gasoline,

dry-cleaning solvents, or other ﬂammable or explosive substances. They give off vapors that could explode.

• Do not drink water from the steam feeder.

• Do not ﬁll the steam feeder with hot water (over

86° F / 30° C).

• Do not touch the steam nozzle in the drum

during or after the STEAM cycle.

STEAM DEFAULT TIME

FABRIC

STATE

HEAVY DUTY

COTTON/TOWELS

NORMAL

PERM. PRESS

DELICATES

ULTRA DELICATE

STEAM FRESH

STEAM OPTION

REDUCE

STATIC

STEAM FRESH™

(20 minutes)

EASY

IRON

STEAM FRESH™

(10 minutes)

REDUCE

STATIC

+ EASY IRON

REDUCE

STATIC

+ EASY IRON

STEAM FRESH™

(12 minutes)

TIME DRY

(45 minutes)

Dry

Wet

FABRIC TYPE

Comforter

Shirts

*except especially

delicate fabrics

Shirts

*except especially

delicate fabrics

Follow selected

cycle

Follow selected

cycle

Wet

Follow selected

temp

Follow selected

temp

Single (1 each)

5 each

8 lbs.

Shirts (5 each)

8 lbs.

Shirts (5 each)

8 lbs.

Shirts (5 each)

MAXIMUM

AMOUNT

TEMP.

CONTROL

DRY

LEVEL

TIME DRY

(47 minutes)

STEAM FUNCTIONS

H OW TO U S E

IMPORTANT NOTES ABOUT STEAM CYCLES:

• Steam may not be clearly visible during the Steam Cycles. This is normal.

• Do not use STEAM FRESH™ with items such as wool, blankets, leather jackets, silk, wet clothes, lingerie, foam products, or electric blankets.

• For best results, load articles of similar size and fabric type. Do not overload.

STEAM CYCLE GUIDE

• When the filter/duct is clogged, the Steam option may not have optimal results.

• When the Steam function is operating, the drum will stop to allow steam to stay in the drum.

• The steam feeder must be filled with water up to the MAX line. Otherwise, an Error message will be displayed.

• Shirt: 70% cotton/30% poly blend.

• When the lint filter or exhaust duct is clogged, steam options will not give proper results.

• For best results, load articles of similar size and fabric type. Do not overload.

U S E R - M A I N T E N A N C E I N S T RU C T I O N S

REGULAR CLEANING

wWARNING: To reduce the risk of fire, electric shock, or injury to persons when using this

appliance, follow basic precautions, including the following:

• Unplug the dryer before cleaning to avoid the risk of electric shock. Failure to follow this warning can

cause serious injury, ﬁre, electrical shock, or death.

• Never use harsh chemicals, abrasive cleaners, or solvents to clean the washer.

They will damage the finish.

Cleaning the Exterior

Proper care of your dryer can extend its life. The outside of the machine can be cleaned with warm water and a mild, nonabrasive household detergent.

Immediately wipe off any spills with a soft, damp cloth.

IMPORTANT: Do not use methylated spirits, solvents, or similar products.

Never use steel wool or abrasive cleansers; they can damage the surface.

Cleaning the Interior

Wipe around the door opening and seal with a soft, damp cloth to prevent lint and dust buildup that could damage the door seal.

Clean the window with a soft cloth dampened with warm water and a mild, nonabrasive household detergent; then wipe dry.

The stainless steel drum can be cleaned with a conventional stainless steel cleaner, used according to the manufacturer’s specifications. Never use steel wool or abrasive cleansers; they can scratch or damage the surface.

Cleaning Around and Under the Dryer

Vacuum lint and dust from around the dryer and underneath it regularly. Vent ductwork should be checked for lint buildup and cleaned at least once per year. If any noticeable reduction in airflow or drying performance occurs, immediately check ductwork for obstructions and blockages.

Cleaning the Lint Filter

Lint Filter

Always clean the lint filter after every cycle. To clean, open the dryer door and pull the lint

filter straight up. Then:

Roll any lint off the filter with your fingers, or

Vacuum the lint filter, or

Wash the lint filter in warm, soapy water and allow to dry thoroughly before reinstalling.

Maintaining Ductwork

Vent ductwork should be checked for lint buildup and cleaned at least once per year. If any noticeable reduction in airflow or drying performance occurs, immediately check ductwork for obstructions and blockages. Contact a qualified technician or service provider.

NOTE: NEVER operate the dryer without the lint filter in place.

T RO U B L E S H O OTING

BEFORE CALLING FOR SERVICE

Your dryer is equipped with an automatic error-monitoring system to detect and diagnose problems at an early stage. If your dryer does not function properly or does not function at all, check the following before you call for service.

Problem Possible Causes Solutions

Dryer will not turn on

Dryer does not heat

Greasy or dirty spots on clothes

Display shows error code tE1 or tE2

Lint on clothes

• Power cord is not properly plugged in.

• House fuse is blown, circuit breaker has tripped, or power outage has occurred.

• Gas supply or service turned off (gas models only).

• Fabric softener used incorrectly.

• Clean and dirty clothes being dried together.

• Thermistor is malfunctioning.

• Lint ﬁlter not cleaned properly.

• Laundry not sorted properly.

• Excess static in clothes.

• Dryer is overloaded.

• Tissue, paper, etc., left in pockets.

• Make sure that the plug is plugged securely into a grounded outlet matching the dryer’s rating plate.

• Reset circuit breaker or replace fuse. Do not increase fuse capacity. If the problem is a circuit overload, have it corrected by a qualiﬁed electrician.

• Conﬁrm that the house gas shutoff and the dryer gas shutoff are both fully open.

• Conﬁrm and follow the instructions provided with your fabric softener.

• Make sure to use your dryer to dry only clean items, because dirty items can soil clean clothes placed in the same or subsequent loads.

• Stains on dried clothes are actually stains that weren’t removed during the washing process. Make sure that clothes are being completely cleaned according to the instructions for your washer and detergent.

• Turn off the dryer and call for service.

• Make sure the lint ﬁlter is cleaned before every load. With some loads that produce high amounts of lint, it may be necessary to clean the ﬁlter during the cycle.

• Some fabrics are lint producers (i.e., a fuzzy white cotton towel) and should be dried separately from clothes that are lint trappers (i.e., a pair of black linen pants).

• See the section below.

• Divide larger loads into smaller loads for drying.

• Check pockets thoroughly before washing and drying clothes.

Excess static in clothes after drying

• Fabric softener not used or used incorrectly.

• Clothes dried too long (overdried).

• Drying synthetics, permanent press, or synthetic blends.

• Use a fabric softener to reduce static electricity. Be sure to follow the manufacturer’s instructions.

• Overdrying a load of laundry can cause a buildup of static electricity. Adjust settings and use a shorter drying time, or use SENSOR DRY cycles.

• These materials can cause static buildup. Try using a fabric softener.

T RO U B L E S H O OTING

NORMAL

20%

MEDIUM _ _ _ LOW

SENSOR DRYADD WATER

DRYING

REMAINING

EST. TIME

0:35

ERROR

WATER SUPPLY ERROR. FILL STEAM FEEDER WITH FILTERED WATER. SEE OWNERS MANUAL.

BEFORE CALLING FOR SERVICE (cont.)

Problem Possible Causes Solutions

Drying time is not consistent

Clothes take too long to dry

Clothes are wrinkled

Clothes are shrinking

The screen displays:

• Heat settings, load size, or dampness of clothing is not consistent.

• Load is not properly sorted.

• Large load of heavy fabrics.

• Dryer controls are not set properly.

• Lint ﬁlter needs to be cleaned.

• Exhaust ducts blocked, dirty, or duct run is too long.

• House fuse is blown, circuit breaker has tripped, or power outage has occurred.

• Dryer is overloaded.

• Dryer is underloaded.

• Clothes dried too long (overdried).

• Clothes left in dryer too long after cycle ends.

• Garment care instructions are not being followed.

• Water supply error.

• The drying time for a load will vary depending on the heat setting, the type of heat used (electric, natural, or LP gas), the size of the load, the type of fabrics, the wetness of the clothes, and the condition of the exhaust ducts and lint ﬁlter.

• Separate heavy items from lightweight items. Larger and heavier items take longer to dry.

• Heavy fabrics take longer to dry because they tend to retain more moisture. To help reduce and maintain more consistent drying times for large and heavy fabrics, separate these items into smaller loads of a consistent size.

• Use the appropriate control settings for the type of load you are drying.

• Make sure the lint ﬁlter is cleaned before every load. With some loads that produce high amounts of lint, it may be necessary to clean the ﬁlter during the cycle.

• Conﬁrm that the exhaust ductwork is properly conﬁgured and free of debris, lint, and obstructions. Make sure that outside wall dampers can open properly and are not blocked, jammed, or damaged.

• Reset circuit breaker or replace fuse. Do not increase fuse capacity. If the problem is a circuit overload, have it corrected by a qualiﬁed electrician.

• Divide larger loads into smaller loads for drying.

• If you are drying a very small load, add a few extra items to ensure proper tumbling action.

• Overdrying a load of laundry can lead to wrinkled clothes. Try a shorter drying time, and remove items while they still retain a slight amount of moisture.

• Remove items from the dryer immediately at the end of the cycle. Use the WRINKLE CARE option to continue tumbling clothes at the end of the cycle, for up to 3 hours.

• To avoid shrinkage, please carefully follow the fabric care instructions for your garment, because some fabrics will naturally shrink when washed. Other fabrics can be washed but will shrink when dried in a dryer. Use a low or no heat setting and/or the RACK DRY option.

• Check steam feeder

drawer:

(1) Make sure steam feeder is ﬁlled with water to

MAX line.

(2) Make sure steam feeder is seated properly and

drawer is fully closed.

(3) Turn the dryer off then restart the Steam cycle.

• Do not use distilled water; the water level sensor in steam generator will not work.

• Pump not working. Unplug dryer and call for service.

BEFORE CALLING FOR SERVICE (cont.)

Problem Possible Causes Solutions

T RO U B L E S H O OTING

Water drips from nozzle when Steam Cycle starts.

Steam doesn’t generate but no error code is shown.

Garments still wrinkled after STEAM FRESH

There are no creases left on garment after STEAM FRESH

Garments have static after REDUCE STATIC.

Garments are too damp or too dry after REDUCE STATIC.

Garments are not uniformly damp after EASY IRON.

Water drips from door during EASY IRON.

Steam is not visible during Steam Cycle.

™

• This is normal.

• Water level error.

• Too many or too different types of garments in dryer.

• The function of this cycle is to remove wrinkles from fabric.

• This is normal.

• Correct drying options not selected.

• This is normal.

• This is steam condensation. The dripping water will stop after a short time.

• Unplug dryer and call for service.

• Small loads of 1 to 5 items work best.

• Load fewer garments. Load similar-type garments.

• Use an iron to make creases.

• Depends on individual moisture level in skin.

• Select load weight manually before starting

REDUCE STATIC option.

• Depends on the amount or type of garments.

• This is steam condensation on door surface.

• Steam vapor is difﬁcult to see when the door is closed.

The drum does not turn during Steam Cycle.

Can not see steam vapor at the beginning of cycle.

The display shows BULKY LOAD.

Top plate of the dryer is very warm.

Odors remain in clothing after STEAM FRESH™.

• This is normal.

• MORE TIME button pressed.

• This is normal.

• STEAM FRESH remove odor completely.

™

did not

• The drum is turned off so that the steam vapor remains in the drum.

• Steam is released at different stages of the cycle for each option.

• Pressing the MORE TIME button several times will set the cycle for a large load such as a comforter.

• The top plate of the dryer will get warm during steam functions.

• Fabrics containing strong odors should be washed in a normal cycle.

KEY DIMENSIONS AND SPECIFICATIONS

The appearance and speciﬁcations listed in this guide may vary due to constant product improvements.

STEAM DRYERTM Models DLEX8377WM, DLEX8377NM, DLEX8377CM, DLEX8377RM, DLGX8388WM, DLGX8388NM, DLGX8388CM, and DLGX8388RM

Description Steam Dryer

Electrical Requirements* Please refer to the rating label regarding detailed information.

Gas Requirements* NG: 10–13 in. WC/LP: 10–13 in. WC (Gas Models only)

Dimensions 27"(W) X 30"(D) X 3811/16"(H), 50" (D with door open)

68.6 cm (W) X 76.1 cm (D) X 98.3 cm (H), 127 cm (D with door open)

Net Weight 131 lb. (59.6 kg)

Drying Capacity

- Normal Cycle IEC 7.3 cu.ft. (22.5 lbs./10.2 kg)

- Steam Cycle IEC 7.3 cu.ft. (8 lbs./3.6 kg)

*Refer to the rating plate on your dryer.

OPTIONAL ACCESSORIES

For these and other LG products, contact your local LG dealer, or visit our Web site at ca.lge.com.

Pedestal

Give your LG washer and dryer a boost with matching 14-inch high pedestals. They feature a storage drawer for added convenience.

14" Pedestal Color

WDP3W White WDP3B Black WDP3S Titanium WDP3N Navy Blue WDP3R Wild Cherry Red WDP3G Pearl Gray

Stacking Kit

If space is at a premium, use this kit to securely stack your LG front-load washer and dryer.

Bracket Kit Color

WSTK1 White BSTK1 Black SSTK1 Titanium NSTK1 Navy Blue RSTK1 Wild Cherry Red GSTK1 Pearl Gray

Remote Laundry Monitor

Check the status of a load of laundry from anywhere in the house without special wiring. This unit plugs into any standard household outlet and toggles between washer and dryer status.

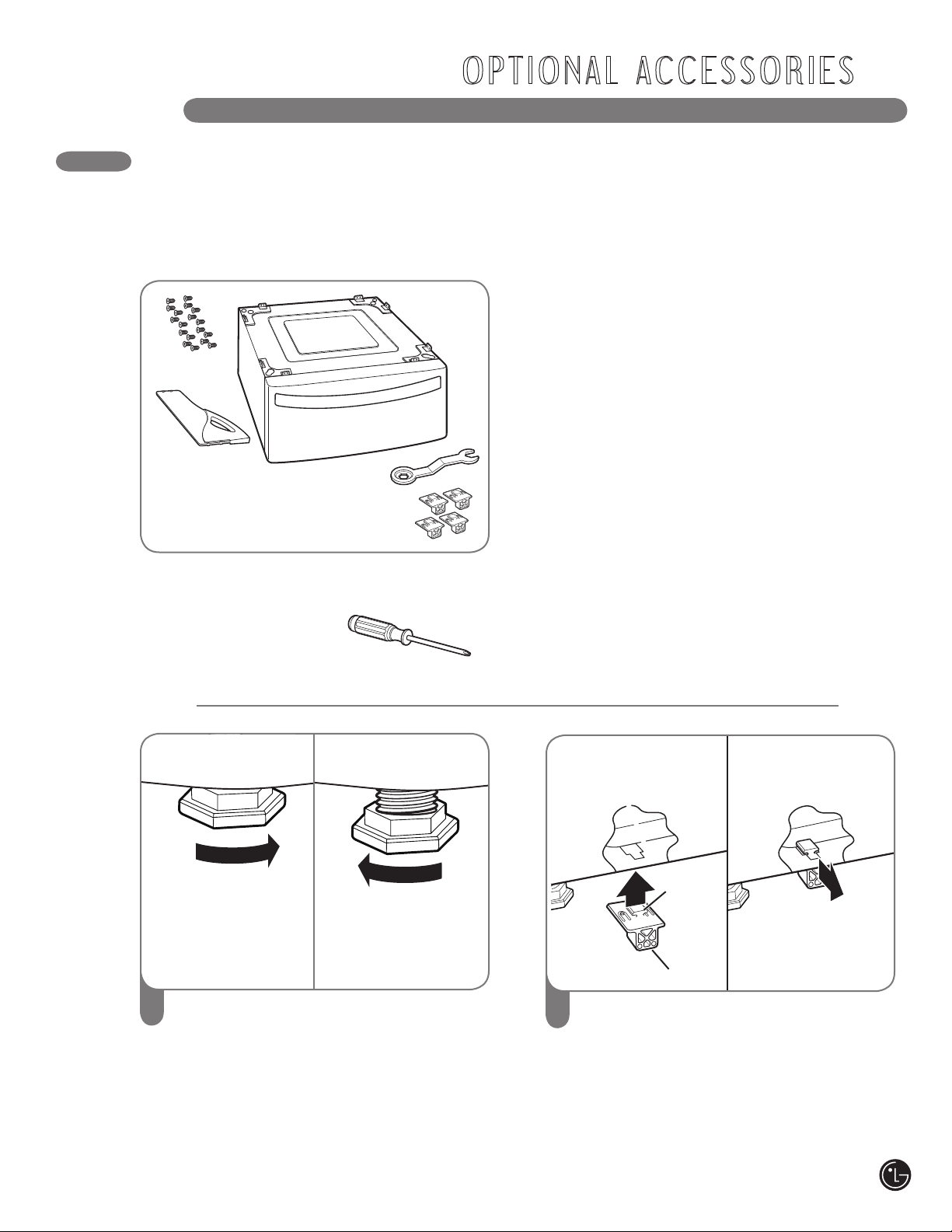

PEDESTAL INSTALLATION

O P T I O N A L AC C E S S O R I E S

The pedestal accessory includes:

• Drawer divider (1) • Wrench (1)

• Screws (18) † • Retainers (4) ††

† Dryer installation only uses 8 screws †† For dryer only

Tools Needed for Installation:

• Phillips-head screwdriver

• Wrench (supplied)

To ensure safe and secure installation, please thoroughly follow the instructions below.

wWARNING

• Incorrect installation can cause serious accidents.

• The appliances are heavy. Two or more people are required when installing the pedestal. There is a risk of serious back injury

or other injuries.

• Do not allow children to play in or on the drawer. There is a risk of suffocation or injury.

• Do not step on the handle. There is a risk of

serious injury.

• If appliances are already installed, disconnect them from all power, water, or gas lines and from draining or venting connections. Failure to do so can result in

electrical shock, ﬁre, explosion, or death.

• When installing, gloves must be put on.

Retract fully

To set the dryer to the same height as the

washer, fully retract the leveling feet of the dryer by turning them counterclockwise, then turn them clockwise 1-1/2 turns.

NOTE: The appliance and pedestal assembly must be placed on a solid, sturdy, level floor for proper operation.

Then loosen

1-1/2 turns

T-clip

Retainer

Insert the T-clip of the 4 retainers into the

dryer base as shown. Press up on the back of the clip and pull outward to lock into place.

O P T I O N A L AC C E S S O R I E S

PEDESTAL INSTALLATION (cont.)

For dryer

For washer/combo

3 4

Place the dryer on the pedestal. Make sure the front and back feet are in the correct positions. The dryer feet will ﬁt into the innermost positions as shown.

Raise

Lower

Make sure the screws on the pedestal align with the holes in the retainers, then install 4 screws at each corner to securely attach the appliance to the pedestal.

NOTE: If the screws are not installed properly, noise and vibration may result.

Move the appliance to the desired location.

Locknut

Loosen the locknuts on all 4 leveling feet

of the pedestal until you can turn them with the wrench. Turn clockwise to raise or counterclockwise to lower until the pedestal is level and all 4 feet are solidly against the floor.

Securely tighten all locknuts by hand.

NOTE: Noise and vibration may result if locknuts are not tightened.

Be sure to connect the appliances to all water, power, or gas lines and draining or venting connections before operation.

If there is excessive vibration during the first operation after installation, slightly adjust the leveling feet.

STACKING KIT INSTALLATION

O P T I O N A L AC C E S S O R I E S

This stacking kit includes:

• Two (2) side rails

• One (1) front rail

• Four (4) screws

Tools Needed for Installation:

• Phillips-head screwdriver

To ensure safe and secure installation, please observe the following instructions.

wWARNING

• Incorrect installation can cause serious accidents.

• The weight of the dryer and the height of installation make this stacking procedure too risky for one person. Two or more people are required when installing the stacking kit.

There is a risk of serious back injury or other injuries.

• Do not use the stacking kit with a gas dryer

in potentially unstable conditions such as a mobile home. Failure to follow this warning can

result in serious injury.

• Place the washer on a solid, stable, level

ﬂoor capable of supporting the weight of both appliances. Failure to follow this warning

can result in serious injury.

• If appliances are already installed,

disconnect them from all power, water, or gas lines and from draining or venting connections. Failure to do so can result in

electrical shock, fire, explosion, or death.

Make sure the surface of the washer is clean

and dry. Remove paper backing from the tape on one of the stacking kit side brackets.

Fit the side bracket to the side of the washer

top as shown in the above illustration. Firmly press the adhesive area of the bracket to the washer surface. Secure the side bracket to the washer with a screw on the back side of the bracket. Repeat steps 1 and 2 to attach the other side bracket.

O P T I O N A L AC C E S S O R I E S

STACKING KIT INSTALLATION (cont.)

Dryer

Washer

Place the dryer on top of the washer by

ﬁtting the dryer feet into the side brackets as illustrated. Avoid ﬁnger injuries; do not allow ﬁngers to be pinched between the washer and dryer. Slowly slide the dryer toward the back of the washer until the side bracket stoppers catch the dryer feet.

Insert the front rail between the bottom of

the dryer and the top of the washer. Push the front rail toward the back of the washer until it comes in contact with the side rail stoppers. Install the two remaining screws to secure the front rail to the side rails.

LG ELECTRONICS, INC.

All Parts Motor, Controller Drum Tub

1 Year 3 Years

1 Year (In-Home Service) 1 Year (In-Home Service)

10 Years Parts only

LG DRYER LIMITED WARRANTY - CANADA

I N T RO D U C T I O N

IMPORTANTES INSTRUCTIONS DE SÉCURITÉ

Précautions de sécurité de base ..........................41

Ce qu’il faut faire si vous détectez

une odeur de gaz .................................................42

Instructions de mise à la terre ..............................43

Précautions de sécurité pour l'installation .....43, 44

Consigne de securite pour les fonctions vapeur ..44 Instructions de sécurité pour la raccordement

à l’électricité .........................................................45

MERCI !

Félicitations pour votre achat et

bienvenue dans la famille LG. Votre

PIÈCES ET CARACTÉRISTIQUES

Caractéristiques spéciales ................................... 46

Composantes et pièces principales ..................... 47

INSTRUCTIONS D’INSTALLATION

Choisir le bon emplacement ................................ 48

Dégagements ....................................................... 48

Installations avec piédestal ou trousse

d’empilage en option ........................................... 49

Mise à niveau de la sécheuse .............................. 50

Inversion de l’oscillation de la porte ..................... 50

Modiﬁcation de l’emplacement de

la sortie d’air ......................................................... 51

Ventilation de la sécheuse .............................. 52, 53

Raccordement des sécheuses à gaz ............. 54, 55

Raccordement des sécheuses électriques .......... 56

Exigences particulières pour les maisons

mobiles ou préfabriquées ..................................... 57

Vériﬁcation ﬁnale de l’installation ......................... 57

MODE D’EMPLOI

Triage des brassées ............................................. 58

Chargement de la sécheuse ................................. 58

Vériﬁcation du ﬁltre à charpie avant

tout la brassée ...................................................... 58

Caractéristiques du panneau de commande ....... 59

Guide de cycle ..................................................... 60

Afﬁcheur ACL .......................................................61

Fonctionnement de la sécheuse .......................... 62

Boutons de réglage du cycle................................ 63

Boutons d’options du cycle ................................ 63

Fonctions spéciales .............................................. 64

Autres fonctions ................................................... 65

Fonctions vapeur ............................................ 66–68

Guide du cycle vapeur ......................................... 68

ENTRETIEN ET NETTOYAGE

Nettoyage régulier ................................................ 69

nouvelle sécheuse LG associe la

technologie de capteur d’humidité

la plus avancée à un fonctionnement

simple et une efﬁcacité supérieure.

Si vous suivez les consignes

d’utilisation et d’entretien de ce

manuel, votre sécheuse vous

assurera de nombreuses années

de service ﬁable.

GARANTIE ...................................................... 79

Information relative à l’enregistrement du produit

Modèle : Numéro de série :

Date d’achat :

Le numéro de modèle et de série figurent sur la plaque de signalétique dans la porte avant.

DÉPANNAGE

Avant d’appeler le service ..............................70–73

SPÉCIFICATIONS/ACCESSOIRES EN OPTION

Spéciﬁcations et dimensions principales ............. 74

Accessoires en option .......................................... 74

Installation du piédestal ................................ 75, 76

Installation de la trousse d’empilage .............. 77, 78

I M P O RTA N T E S I N S T RUCTIONS DE SÉCURITÉ

LISEZ TOUTES LES DIRECTIVES AVANT D’UTILISER L’APPAREIL

wAVERTISSEMENT Pour votre sécurité, vous devez suivre

l’information contenue dans ce manuel aﬁn de réduire les risques d’incendie et d’explosion, de choc électrique, ainsi que pour éviter les dommages matériels, les blessures corporelles, ou un décès.

Votre sécurité et la sécurité des autres sont très importantes.

Ce manuel contient de nombreux messages relatifs à la sécurité et à votre appareil. Lisez toujours et suivez toujours toutes les instructions relatives à votre sécurité.

C’est le symbole d’alerte à la sécurité. Ce symbole vous alerte de dangers potentiels qui peuvent vous tuer ou vous blesser ou tuer ou

blesser d’autres personnes. Tous les messages relatifs à la sécurité suivent le symbole d’alerte à

la sécurité et le mot DANGER ou AVERTISSEMENT. Ces mots signifient :

wDANGER : Vous pouvez être tué ou gravement blessé si vous ne suivez pas immédiatement

les instructions.

wAVERTISSEMENT : Vous pouvez être tué ou gravement blessé si vous ne suivez pas

les instructions.

Tous les messages relatifs à la sécurité vous diront la nature du danger potentiel, comment réduire le risque de blessure et ce qui peut se produire si vous ne suivez pas les instructions.

PRÉCAUTIONS DE SÉCURITÉ DE BASE

wAVERTISSEMENT : Afin de réduire les risques d’incendie, de choc électrique,

ou les blessures corporelles lorsque vous utilisez des électroménagers, vous devez toujours suivre les précautions de base, y compris ce qui suit :

• Lisez toutes les instructions avant d’utiliser votre sécheuse.

• Avant de l’utiliser, la sécheuse doit être installée correctement conformément aux directives données dans ce manuel.

• Ne séchez aucun article qui aurait précédemment été nettoyé, lavé, ou trempé dans de l’essence, des solvants pour nettoyage à sec, ou toute autre substance inﬂammable ou explosive non plus que tout article qui présenterait des taches de ces substances car les vapeurs qui s’en dégagent pourraient s’enﬂammer ou exploser.

• Ne placez pas d’articles exposés à des huiles, y compris de l’huile de cuisson, dans votre sécheuse. Des vêtements contaminés aux huiles peuvent entraîner une réaction chimique qui pourrait faire enﬂammer une brassée.

• Ne mettez jamais votre main dans la sécheuse si le tambour ou les autres pièces sont en mouvement.

• Ne réparez jamais ou ne remplacez jamais une pièce de la sécheuse ou n’essayez jamais de réparer votre sécheuse, à moins que cet entretien soit spéciﬁquement recommandé dans ce Guide d’utilisation et d’entretien ou dans des instructions de réparations par l’utilisateur publiées que vous comprenez et que vous êtes capable d’entreprendre.

• Ne modiﬁez pas les commandes.

• Ne laissez pas les enfants jouer dans la sécheuse ou sur celle-ci. Vous devez les superviser de près lorsque vous utilisez la sécheuse à proximité.

• Avant d’inutiliser ou de mettre la sécheuse au rebut, retirez-en la porte.

• Utilisez les assouplisseurs ou produits pour éliminer la statique uniquement tel que recommandé par le fabricant.

• N’utilisez pas de cycle avec chaleur pour sécher des articles qui comportent du caoutchouc mousse ou tout autre matière similaire à du caoutchouc.

• Conservez l’espace entourant l’ouverture de sortie et les espaces adjacents libre de toute accumulation de charpie, de poussière, et de saleté.

• Vous devez faire nettoyer périodiquement l’intérieur de la sécheuse et du conduit de sortie par du personnel de service qualiﬁé.

• N’installez jamais ou ne rangez jamais votre sécheuse dans un endroit exposé aux intempéries.

• Vériﬁez toujours l’intérieur de la sécheuse pour y repérer tout corps étranger.

• Nettoyez le ﬁltre à charpie avant ou après chaque brassée.

I M P O RTA N T E S I N S T RUCTIONS DE SÉCURITÉ

LISEZ TOUTES LES DIRECTIVES AVANT D’UTILISER L’APPAREIL

wAVERTISSEMENT Pour votre sécurité, vous devez suivre

• Ne rangez et n’utilisez pas d’essence ou autres vapeurs et liquides inﬂammables près de cet appareil ou de tout autre appareil électroménager.

• L’installation et l’entretien doivent être effectués par un installateur qualiﬁé, une agence de service, ou le fournisseur de gaz.

CE QU’IL FAUT FAIRE SI VOUS DÉTECTEZ UNE ODEUR DE GAZ :

1. N’essayez pas de gratter une allumette, d’allumer une cigarette, ou de mettre sous tension un électroménager à gaz ou électrique.

2. Ne touchez à aucun interrupteur électrique. N’utilisez aucun téléphone de votre édiﬁce.

3. Évacuez toute personne présente dans la pièce, l’édiﬁce, ou la zone à proximité.

4. Appelez immédiatement votre fournisseur de gaz du téléphone d’un voisin. Suivez attentivement les directives du fournisseur de gaz.

5. Si vous ne pouvez pas rejoindre votre fournisseur de gaz, appelez le service d’incendie.

I M P O RTA N T E S I N S T RUCTIONS DE SÉCURITÉ

LISEZ TOUTES LES DIRECTIVES AVANT D’UTILISER L’APPAREIL

wAVERTISSEMENT Pour votre sécurité, vous devez suivre

INSTRUCTIONS DE MISE À LA TERRE

Vous devez mettre à la terre cet appareil. En cas de panne ou de cassure, la mise à la terre réduit le risque d’électrocution en offrant un chemin de moindre résistance au courant électrique. Cet appareil doit être muni d’un cordon doté d’un conducteur de mise à la terre et d’une ﬁche avec mise à la terre. Vous devez brancher la ﬁche dans une prise appropriée qui est bien installée et mise à la terre conformément à tous les codes et les ordonnances locales.

wAVERTISSEMENT—

Un mauvais branchement du conducteur de mise à la terre peut entraîner un risque d’électrocution. Vériﬁez auprès d’un électricien

qualiﬁé ou d’un technicien de service si vous

n’êtes pas certain que l’appareil est bien mis à la terre.

Ne modiﬁes jamais la ﬁche fournie avec l’appareil. Si elle ne correspond pas à la prise, faites installer une bonne prise par un électricien qualiﬁé.

Vous devez brancher cet appareil à un système de câblage permanent, en métal, mis à la terre ou vous devez faire courir un conducteur de mise à la terre avec les conducteurs du circuit et le brancher à la broche ou au contact de mise à la terre de l’appareil.

Si votre sécheuse n’est pas bien mise à la terre, cela peut entraîner une électrocution.

PRÉCAUTIONS DE SÉCURITÉ POUR L’INSTALLATION

wAVERTISSEMENT : Afin de réduire les risques d’incendie, de choc électrique,

ou les blessures corporelles lorsque vous utilisez des électroménagers, vous devez toujours suivre les précautions de base, y compris ce qui suit :

• Faites la mise à la terre de la sécheuse

conformément à tous les codes et réglementation adéquats. Suivez les directives

d’installation détaillées. Si votre sécheuse n’est pas bien mise à la terre, cela peut entraîner une électrocution.

• Avant de l’utiliser, la sécheuse doit être

installée correctement conformément aux directives données dans ce manuel. Si votre

sécheuse n’est pas bien mise à la terre, cela peut entraîner une électrocution.

• Installez et entreposez la sécheuse à un

endroit où elle ne sera pas exposée à des températures sous le point de congélation ou exposée aux intempéries.

• Toutes les réparations et l’entretien doivent être faits par un service d’entretien autorisé, à moins qu’ils ne soient spéciﬁquement recommandés dans ce Guide du propriétaire.

Tout non-respect de cet avertissement peut entraîner des blessures graves, un incendie, l’électrocution, ou la mort.

• Pour réduire le risque d’électrocution,

n’installez jamais la sécheuse dans un espace

humide. Tout non-respect de cet avertissement

peut entraîner des blessures graves, un incendie, l’électrocution, ou la mort.

• Reliez à un circuit électrique protégé,

correctement dimensionné et à la bonne tension pour éviter toute surcharge électrique.

Un mauvais circuit électrique peut fondre, en créant un danger d’électrocution et/ou d’incendie.

• Retirez toutes pièces d’emballage et éliminez tous les matériaux d’expédition correctement. Tout non-respect de ces instructions peut entraîner la mort, une explosion, un incendie, ou des brûlures.

• Pour une installation dans un garage, installez

la sécheuse à au moins 46 cm (18 po) au dessus du plancher. Tout non-respect de ces

instructions peut entraîner la mort, une explosion, un incendie, ou des brûlures.

• Conservez les matériaux d’emballage hors de la portée des enfants. Les matériaux d’emballage peuvent être dangereux pour les enfants. Ils font courir un risque de suffocation.

I M P O RTA N T E S I N S T RUCTIONS DE SÉCURITÉ

LISEZ TOUTES LES DIRECTIVES AVANT D’UTILISER L’APPAREIL wAVERTISSEMENT Pour votre sécurité, vous devez suivre

l’information contenue dans ce manuel aﬁn de réduire les risques d’incendie et d’explosion, de choc électrique ainsi que pour éviter les dommages matériels, les blessures corporelles, ou un décès.

PRÉCAUTIONS DE SÉCURITÉ POUR L’INSTALLATION

Système d’évacuation d’air/Conduit :

• L’air des sécheuses à gaz DOIT être evacué à l’extérieur. Tout non-respect de ces

instructions peut entraîner un incendie ou la mort.

• Il faut évacuer également l’air des

sécheuses à l’extérieur pour empêcher toute accumulation de grande quantité d’humidité et de charpie à l’intérieur de la pièce. Une

accumulation de charpie dans une partie de la maison peut entraîner un danger d’incendie et de maladie.

• Utilisez uniquement un conduit métallique

rigide ou ﬂexible de 101 mm (4 po) de diamètre à l’intérieur de l’armoire de la sécheuse ou pour l’évacuation de l’air vers l’extérieur. L’utilisation de conduit de plastique ou d’autre de type combustible risque de provoquer un incendie. Un conduit perforé peut provoquer un

incendie s’il s’affaisse ou se bloque partiellement en cours d’utilisation ou lors de l’installation.

• Les pièces pour monter le système de

conduits ne sont pas fournies avec la sécheuse. Il sera nécessaire d’obtenir les pièces sur place. La sortie extérieure doit être munie d’une grille à registre ou à clapet pour empêcher tout refoulement d’air lorsque la sécheuse ne fonctionne pas. Tout

non-respect de ces instructions peut entraîner un incendie ou la mort.

Le conduit d’évacuation d’air doit mesurer

•

4 po (10 cm) de diamètres sans obstructions. On doit le maintenir aussi court que possible. Assurez-vous de nettoyer tout vieux conduit avant d’installer votre nouvelle sécheuse.

Tout non-respect de ces instructions peut entraîner un incendie ou la mort.

• Des conduits métalliques rigides ou semi-

rigides sont recommandés entre le mur et la sécheuse. Lors d’installation spéciale où il est impossible d’effectuer le raccord avec les matériaux recommandés, utilisez un conduit métallique ﬂexible de transition homologué par les ULC uniquement pour le raccord entre la sécheuse et le mur. L’utilisation de ce type de conduit inﬂuencera le temps de séchage. Tout non-respect de ces instructions

peut entraîner un incendie ou la mort.

• N’utilisez PAS de vis à tôle ou autres types

d’attaches qui pénètreraient dans le conduit et pourraient retenir les charpies et réduire ainsi l’efﬁcacité du système d’évacuation d’air. Fixez et scellez tous les raccords avec

du ruban à conduit. Pour de plus amples détails, suivez les instructions d’installation. Tout non-respect de ces instructions peut entraîner un incendie ou la mort.

CONSIGNE DE SECURITE POUR LES FONCTIONS VAPEUR

wAVERTISSEMENT : Afin de réduire les risques d’incendie, de choc électrique,

ou les blessures corporelles lorsque vous utilisez des électroménagers, vous devez toujours suivre les précautions de base, y compris ce qui suit :

• Ne pas ouvrir la porte de la sécheuse pendant les cycles vapeur. Le non-respect de ces règles peut entraîner des risques de brûlures.

• Ne pas toucher le dessus de la sécheuse pendant le cycle. Le non-respect de ces règles

peut entraîner des risques de brûlures.

• Ne pas sécher des articles ayant été nettoyés, lavés, trempés ou tachés par les composés suivants : essence, solvants de nettoyage à sec ou toute autre substance inﬂammable ou explosive. Ces substances peuvent produire des vapeurs potentiellement inﬂammables ou explosives.

Le non-respect de ces règles peut entraîner des risques d’incendies ou la mort.

• Ne pas remplir l’alimentation de vapeur avec de l’essence, des solvants de nettoyage à sec ou d’autres substances inﬂammables ou explosives. Le non-respect de ces règles peut

entraîner des risques d’incendies ou la mort.

• Ne pas toucher l’injecteur de vapeur dans le tambour pendant ou à la ﬁn du cycle vapeur.

Le non-respect de ces règles peut entraîner des risques de brûlures.

• Ne pas remplir l’alimentation de vapeur avec de l’eau chaude (au-dessus de 86°F / 30°C).

Le non-respect de ces règles peut entraîner des risques de brûlures.

I M P O RTA N T E S I N S T RU C T I O N S D E S É C U R I T É

LISEZ TOUTES LES DIRECTIVES AVANT D’UTILISER L’APPAREIL

wAVERTISSEMENT Pour votre sécurité, vous devez suivre

INSTRUCTIONS DE SÉCURITÉ POUR LA RACCORDEMENT À L’ÉLECTRICITÉ

wAVERTISSEMENT : Afin de réduire les risques d’incendie, de choc électrique,

ou les blessures corporelles lorsque vous utilisez des électroménagers, vous devez toujours suivre les précautions de base, y compris ce qui suit :

• Ne coupez et ne retirez dans aucun cas

la broche de mise à la terre du cordon d’alimentation. Branchez le cordon

d’alimentation électrique dans une prise bien mise à la terre pour éviter des blessures corporelles ou des dommages à la sécheuse.

• Pour votre sécurité personnelle, cette

sécheuse doit être correctement mis à la terre. Tout non-respect de cet avertissement

peut entraîner des blessures ou l’électrocution.

• Reportez-vous aux directives d’installation

de ce manuel pour la tension et fréquence exigées particulières à votre modèle. Tout

non-respect de ces instructions peut entraîner une électrocution et/ou un incendie.

• Cette sécheuse doit être branchée à une

prise correctement mise à la terre. Si la sécheuse n’est pas convectement mise à terre, il peut en traîner une électrocution. Faites vériﬁer la prise murale et le circuit électrique par un électricien qualiﬁé aﬁn d’assurer leur mise à la terre correcte. Tout

non-respect de ces instructions peut entraîner une électrocution et/ou un incendie.

• La sécheuse doit toujours être branchée

sur une prise électrique distincte qui fournit une tension nominale correspondant à celle inscrite sur la plaque signalétique.

Ce branchement permet de fournir le meilleur rendement et permetaussi d’éviter la surcharge du circuit électrique domestique, ce qui pourrait entraîner un risque d’incendie en raison de la surchauffe des ﬁls électriques.

•

Ne débranchez jamais la sécheuse en tirant sur le cordon d’alimentation. Tenez toujours fermement la ﬁche électrique et retirez directement de la prise. Le cordon

d’alimentation peut être endommagé, ce qui peut entraîner un danger d’électrocution ou d’incendie.

• Réparez ou remplacez immédiatement

tout cordon d’alimentation efﬁloché ou endommagé de quelque manière que ce soit. N’utilisez pas de cordon d’alimentation qui afﬁche des traces de ﬁssures ou d’éraﬂures sur sa longueur ou aux extrémités. Le cordon

d’alimentation peut fondre, ce qui peut entraîner un danger d’électrocution ou d’incendie.

• Lors de l’installation ou du déplacement de la

sécheuse, attention de ne pas pincer, écraser, ou endommager le cordon d’alimentation.

Cela empêchera des blessures corporelles ou des dommages à votre sécheuse, occasionnés par un incendie ou une électrocution.

CONSERVEZ CES DIRECTIVES

P I È C E S E T CARAC T É R I S T I QUES

CARACTÉRISTIQUES SPÉCIALES

PANNEAU DE COMMANDE CONVIVIAL

Faites pivoter le bouton sélecteur de cycle au cycle désiré. Ajoutez des options ou ajustez les paramètres de cycles au moyen d’une simple touche.

PORTE RÉVERSIBLE À ACCÈS FACILE

Une porte à grande ouverture facilite l’accès au chargement et déchargement de l’appareil. Il est possible d’inverser l’ouverture de la porte en fonction de l’emplacement de l’appareil.

TAMBOUR D’ACIER INOXYDABLE À

CAPACITÉ ULTRA AVEC ÉCLAIRAGE DU TAMBOUR

Le tambour d’acier inoxydable ultra grand offre une durabilité supérieure. Il est doté d’une lumière jaune qui s’allume lorsque la porte de la sécheuse est ouverte et s’éteint avec la fermeture de celle-ci.

FONCTIONS VAPEUR PRATIQUES

La nouvelle technologie à vapeur de LG vous permet d’envoyer un jet de vapeur tourbillonnante dans les tissus dans le but de rafraîchir les vêtements, de réduire l’électricité statique et de faciliter le repassage. Sélectionnez simplement le cycle STEAM FRESH™. Vous pouvez également ajouter une option Vapeur aux cycles sélectionnés.

ÉCRAN ACL DU PANNEAU DE COMMANDE

Les commandes électroniques simples sont conviviales. L’écran ACL illustre les options et l’information sur le cycle et affiche les messages d’état durant le fonctionnement.

P I È C E S E T CARAC T É R I S T I QUES

COMPOSANTES ET PIÈCES PRINCIPALES

En plus des composantes et caractéristiques spéciales détaillées dans la section Caractéristiques spéciales, ce manuel fait référence à de nombreuses autres composantes importantes.

FILTRE À CHARPIE EN FAÇADE

Le filtre à charpie en façade facilitent l’accès et le nettoyage après chaque brassée.

PIEDS DE NIVELLEMENT

Quatre pieds de nivellement (deux à l’avant et deux à l’arrière) sont réglables pour améliorer la stabilité de la sécheuse sur un plancher inégal.

GRILLE DE SÉCHAGE

Utilisez la grille de séchage lors de l’utilisation du cycle RACK DRY (séchage avec grille). Il est alors possible de sécher des articles comme des gilets, des articles délicats et des chaussures de tennis à plat.

MODEM DU CONTRÔLEUR

PROGRAMMABLE

Le modem du contrôleur programmable est utilisé pour l’installation du moniteur de lessive à distance en option (vendu séparément).

Accessoires compris

Grille de

séchage

Emplacement du cordon d’alimentation (modèles à gaz)

Emplacement du raccord à la canalisation de gaz (modèles à gaz)

Porte d’accès au bloc de jonction (modèles électriques)

Sortie du conduit d’évacuation d’air

Dos de la sécheuse

I N S T RU C T I O N S D ’ I N S TALLAT I O N

IMPORTANT : Lire toutes les directives d’installation dans leur intégralité avant d’installer et d’utiliser votre sécheuse !

Il est important que vous lisiez ce manuel dans son intégralité avant d’installer et d’utiliser votre sécheuse. Vous retrouverez dans les pages qui suivent des directives détaillées pour les raccords électriques et de gaz, ainsi que les exigences en matière d’évacuation de l’air.

CHOISIR LE BON EMPLACEMENT

• Entreposez et installez la sécheuse à un endroit où elle ne sera pas exposée à des températures sous le point de congélation ou exposée aux intempéries.

• Sélectionnez un emplacement avec un plancher solide, à niveau.

• Lors de l’installation de la sécheuse dans un garage, placez-la à au moins 18 po (46 cm) au dessus du plancher.

DÉGAGEMENTS

20 po

(50,8 cm)

4 po

(10 cm)

(45,7 cm)

(76,1 cm)

50 po

(127 cm)

18 po

30 po

4 po

(10 cm)

1 po

(2,5 cm)

27 po

(68,6 cm)

• Faites la mise à la terre de la sécheuse conformément à tous les codes et réglementation adéquats.

• Pour réduire le risque de choc électrique, n’installez pas la sécheuse dans un endroit humide ou mouillé.

• Si l’installation de l’appareil est prévue dans une maison mobile ou préfabriquée, reportez-vous à la rubrique Exigences particulières pour les

maisons mobiles ou préfabriquées.

3 po

(7,6 cm)

48 po

(310 cm2)

24 po

(155 cm2)

3 po

(7,6 cm)

1 po

(2,5 cm)

Requis de porte pour l'installation en placard

• La plupart des installations exigent un minimum de 5½ po (14 cm) de dégagement derrière la sécheuse pour le conduit d’évacuation.

• Laissez au moins 1 po (2,5 cm) de dégagement sur les côtés et au dos pour réduire la vibration et le niveau sonore.

• Un dégagement supplémentaire est recommandé pour faciliter l’installation et l’entretien.

• Assurez-vous de calculer sufﬁsamment d’espace pour les moulures murales, de portes, ou de plancher qui peuvent augmenter les dégagements requis.

• Laissez au moins 24 po (61 cm) à l’avant de la sécheuse pour l’ouverture de la porte.

Directives supplémentaires pour une installation dans un placard :

• La porte du placard doit permettre une ventilation sufﬁsante. Reportez-vous au schéma ci-dessus pour les exigences d’ouverture minimale pour la ventilation. Une porte-persienne est également acceptable.

• Assurez-vous qu’il y ait un dégagement d’au moins 18 po (46 cm) au-dessus de la sécheuse.

I N S T RU C T I O N S D ’ I N S TALLAT I O N

INSTALLATIONS AVEC PIÉDESTAL OU TROUSSE D’EMPILAGE EN OPTION

IMPORTANT : Si vous installez la sécheuse avec le piédestal ou la trousse d’empilage en option, consultez la section Accessoires en option dans ce manuel ou la section des directives relatives à votre piédestal ou à votre trousse d’empilage avant de procéder à l’installation.

Dimensions requises pour installation

avec piédestal

30 po

(76,2 cm)

4 po

(10 cm)

Dimensions requises pour installation

avec trousse d’empilage

1 po

(2,5 cm)

27 po

(68,6 cm)

ACCESSOIRES EN OPTION

Pour ces produits LG et les autres, contactez votre détaillant LG local ou visitez notre site Internet au www.lg.ca.

771⁄2 po

(190,5 cm)

1 po

(2,5 cm)

Piédestal (vendu séparément)

Trousse d’empilage (vendu séparément)

I N S T RU C T I O N S D ’ I N S TALLAT I O N

MISE À NIVEAU DE LA SÉCHEUSE

AVERTISSEMENT

• Portez des gants durant l’installation.

• Le défaut d'observer cet avertissement peut être une cause de blessure.

Pour optimiser le rendement de l’appareil, la sécheuse doit être à niveau. Pour minimiser la vibration, le bruit, et les mouvements indésirables, le plancher doit être une surface solide et parfaitement à niveau.

REMARQUE : Ajustez les pieds de nivellement seulement pour répondre aux besoins de mise à niveau de la sécheuse. Les étendre plus qu’il est nécessaire pourrait provoquer des vibrations.

Niveau

Pieds de nivellement

Placez la sécheuse à l’endroit où elle demeurera. Placez un niveau en travers de la

surface de la sécheuse.

• Les quatre pieds de nivellement doivent reposer solidement sur le plancher. Appuyez délicatement sur les coins supérieurs de la sécheuse pour vous assurer qu’elle ne balance pas d’un coin à l’autre.

Si vous installez la sécheuse sur le piédestal en option, vous devez utiliser les pieds de nivellement du piédestal pour mettre la sécheuse au niveau. Rétractez entièrement les pieds de nivellement de la sécheuse.

Utilisez une clé à molette pour tourner les pieds de nivellement. Tournez dans le sens horaire pour élever la sécheuse ou dans le sens antihoraire pour l’abaisser. Élevez ou abaissez les pieds jusqu’à ce que la sécheuse soit à niveau d’un côté à l’autre et de l’avant à l’arrière.

Assurez-vous que les 4 pieds de nivellement sont en contact ferme avec le plancher.

INVERSION DE L’OSCILLATION DE LA PORTE

L’oscillation de la porte de la sécheuse s’inverse pour s’adapter à l’emplacement de l’appareil.

Loquet de la porte

Vis de la

Vis du loquet

Ouvrez la porte de la sécheuse. Avec un tournevis cruciforme (Phillips), dévissez les 2 vis qui retiennent la charnière de la porte au coffrage de l’appareil. Dévissez les 4 vis du côté du loquet de la porte sur le coffrage et retirez le loquet.

charnière

Vis du loquet

Vis de la charnière

Tournez la porte de sorte que la charnière soit inversée et réattachez-la avec les 2 vis retirées au préalable. Installez le loquet de la porte de l’autre côté, insérez et vissez les 4 vis.

Testez l’oscillation de la porte pour vous assurer qu’elle se déplace librement et se verrouille correctement.

I N S T RU C T I O N S D ’ I N S TALLAT I O N

11/2"

(3.8 cm)

MODIFICATION DE L’EMPLACEMENT DE LA SORTIE D’AIR

AVERTISSEMENT

• Utiliser un évent en métal robuste.

• Ne pas utiliser de conduit en plastique ou en aluminium.

• Nettoyer les anciens conduits avant l’installation de la sécheuse.Portez des gants durant l’installation.

• Si ces instructions ne sont pas observées cela peut causer un incendie ou la mort.

Votre nouvelle sécheuse est livrée avec une sortie d’air arrière. Il est possible d’en modifier la position pour obtenir une sortie d’air sous l’appareil ou sur le côté (la sortie d’air sur le côté droit n’est pas offerte sur les modèles à gaz).

Une trousse de conversion, pièce no 383EEL9001B, est offerte chez votre détaillant LG. L’ensemble comprend les éléments nécessaires pour modifier l’emplacement du conduit de la sortie d’air.

Conduit d’évacuation d’air arrière

Dévissez la vis de fixation du conduit

d’évacuation d’air arrière. Tirez sur le conduit pour le faire sortir.

Vis de fixation

OPTION 1 : Sortie d’air latérale

Conduit adaptateur

Support

Appuyez sur les languettes de l’alvéole défonçable et retirez soigneusement la pièce pour dégager l’ouverture voulue (la sortie d’air sur le côté droit n’est pas offerte sur les modèles à gaz). Insérez le conduit adaptateur dans le boîtier de ventilateur et fixez-le à la base de la sécheuse comme indiqué.

Plaque protectrice

Alvéole défonçable

OPTION 2 : Sortie d’air inférieure

Conduit adaptateur

Support

Insérez le conduit adaptateur dans le boîtier de

ventilateur et fixez-le à la base de la sécheuse comme indiqué.

Plaque protectrice

Coude

Préassemblez un coude de 4 po (10 cm) de diamètre à la prochaine section de conduit de 4 po (10 cm) et fixez solidement tous les raccords avec du ruban à conduit. Assurez-vous que l’extrémité mâle du coude fait face à L’OPPOSÉ de la sécheuse. Insérez l’ensemble coude/conduit dans l’ouverture latérale et enfoncez-le dans le conduit adaptateur. Fixez solidement en position avec du ruban à conduit. Assurez-vous que l’extrémité mâle du conduit dépasse d’environ 1½ po (3,8 cm) pour le raccorder au système de conduits.

Fixez la plaque protectrice au dos de la sécheuse avec la vis fournie.

Coude

Insérez le coude de 4 po (10 cm) de diamètre

dans l’ouverture arrière et enfoncez-le dans le conduit adaptateur. Assurez-vous que l’extrémité mâle du coude soit face au bas par le trou au fond de la sécheuse. Fixez solidement en position avec du ruban à conduit. Fixez la plaque protectrice au dos de la sécheuse avec la vis fournie.

I N S T RU C T I O N S D ’ I N S TALLAT I O N

VENTILATION DE LA SÉCHEUSE

wAVERTISSEMENT : Afin de réduire les risques d’incendie, de choc électrique,

ou les blessures corporelles lorsque vous utilisez des électroménagers, vous devez toujours suivre les précautions de base, y compris ce qui suit :

• N’écrasez pas et ne laissez pas le système

de conduits s’affaisser. Tout non-respect de ces instructions peut entraîner un incendie ou la mort.

• Ne laissez pas le système de conduits

reposer contre ou toucher des objets tranchants. Tout non-respect de ces

instructions peut entraîner un incendie ou la mort.

• Dans le cas d’un raccord à un système

de conduits existant, assurez-vous qu’il convient à cet effet et qu’il est propre avant d’installer la sécheuse. Tout non-respect de

ces instructions peut entraîner un incendie ou la mort.

• Le système d’évacuation d’air doit être

conforme aux codes du bâtiment locaux en vigueur. Tout non-respect de ces instructions

peut entraîner un incendie ou la mort.

• L’air des sécheuses à gaz DOIT être evacué

à l’extérieur. Tout non-respect de ces instructions peut entraîner un incendie ou la mort.

• Utilisez uniquement des conduits

métalliques rigides ou ﬂexibles de 4 po (10 cm) de diamètre à l’intérieur de l’armoire de la sécheuse et pour la ventilation extérieure.

Tout non-respect de ces instructions peut entraîner un incendie ou la mort.

• Pour réduire le risque d’incendie, de

combustion, ou d’accumulation de gaz combustibles, N’acheminez PAS le conduit d’évacuation d’air de la sécheuse dans un endroit clos sans ventilation comme un grenier, un mur, un plafond, une galerie technique, une cheminée, un conduit d’évacuation de la combustion de gaz ou un espace dissimulé d’un édiﬁce. Tout

non-respect de ces instructions peut entraîner un incendie ou la mort.

• Pour réduire le risque d’incendie, N’évacuez

PAS l’air de la sécheuse par un conduit de plastique ou en aluminium mince. Tout non-

respect de ces instructions peut entraîner un incendie ou la mort.

•

Le conduit d’évacuation d’air doit mesurer

4 po (10 cm) de diamètres sans obstructions. On doit le maintenir aussi court que possible. Assurez-vous de nettoyer tout vieux conduit avant d’installer votre nouvelle sécheuse. Tout non-respect de ces instructions

peut entraîner un incendie ou la mort.

• Des conduits métalliques rigides ou semi-

respect de ces instructions peut entraîner un incendie ou la mort.

• N’utilisez PAS de vis à tôle ou autres types

d’attaches qui pénètreraient dans le conduit et pourraient retenir les charpies et réduire ainsi l’efﬁcacité du système d’évacuation d’air. Fixez et scellez tous les raccords avec du ruban à conduit. Tout non-respect de ces

instructions peut entraîner un incendie ou la mort.

• Pour optimiser les résultats de

fonctionnement de l’appareil, observez les restrictions de longueur de conduit décrites dans le tableau en page 53. Tout non-respect

de ces instructions peut entraîner un incendie ou la mort.

• Les pièces pour monter le système de

non-respect de ces instructions peut entraîner un incendie ou la mort.

I N S T RU C T I O N S D ’ I N S TALLAT I O N

(10.2 cm)

21/2"

(6.35 cm)

(10.2 cm)

VENTILATION DE LA SÉCHEUSE (suite)

Système d’évacuation d’air

Longueur max. de Longueur max. de Type de sortie Nombre de 4 po (10 cm) de diamètre 4 po (10 cm) de diamètre murale externe coudes de 90° conduit métallique rigide conduit métallique flexible

0 65 pi (19,8 m) 45 pi (13,7 m)

Recommandé

1 55 pi (16,8 m) 35 pi (10,7 m) 2 47 pi (13,7 m) 30 pi (9,1 m) 3 36 pi (11,0 m) 25 pi (7,6 m) 4 28 pi (8,5 m) 20 pi (6,1 m) 0 55 pi (16,8 m) 35 pi (10,7 m)

Utilisez seulement pour

2 41 pi (12,5 m) 21 pi (6,4 m) 3 30 pi (9,1 m) 17 pi (5,2 m) 4 22 pi (6,7 m) 15 pi (4,5 m)

REMARQUE : Déduisez 6 pi (1,8 m) pour chaque coude supplémentaire. Il n’est pas recommandé d’utiliser plus de quatre coudes de 90°.

les trajets courts

1 47 pi (13,7 m) 27 pi (8,1 m)

Acheminement et raccord du système d’évacuation d’air

Suivez les lignes directrices ci-dessous pour optimiser le rendement de l’appareil et réduire l’accumulation de charpies et de condensation dans les conduits.

REMARQUE : Les conduits et raccords NE sont PAS compris, achetez-les séparément.

• Utilisez des conduits métalliques rigides ou semi-rigides de 4 po (10 cm) de diamètre.

• On doit maintenir le conduit d’évacuation d’air aussi court que possible.

• Autant que possible, limitez le nombre de coudes.

• L’extrémité mâle de chaque section du système de conduits doit pointer à l’opposé de la sécheuse.

• Utilisez du ruban à conduit sur tous les raccords.

• Isolez les conduits qui passent dans des aires non chauffées pour réduire la condensation et l’accumulation de charpies sur les surfaces des conduits.

Ventilation correcte

Ventilation incorrecte

IMPORTANT : Une évacuation d’air incorrecte de

la sécheuse annulera la garantie de la sécheuse.

I N S T RU C T I O N S D ’ I N S TALLAT I O N

RACCORDEMENT DES SÉCHEUSES À GAZ

wAVERTISSEMENT : Afin de réduire les risques d’incendie, de choc électrique,

ou les blessures corporelles lorsque vous utilisez des électroménagers, vous devez toujours suivre les précautions de base, y compris ce qui suit :

• Alimentation en gaz requis :

La sécheuse est expédiée de l’usine prête pour l’utilisation de gaz naturel. Elle peut être convertie pour une utilisation avec du gaz de PL (propane liquide). La pression du gaz ne doit pas dépasser 13 po (33 cm) de colonne d’eau.

Un technicien de service qualiﬁé ou du

•

fournisseur de gaz doit raccorder la sécheuse à l’alimentation de gaz. Tout non-respect de

ces instructions peut entraîner un incendie, une explosion, ou la mort.

Isolez la sécheuse du système d’alimentation

•

en gaz en fermant à la main la propre soupape de fermeture de l’appareil lors de tout essai de pression de l’alimentation en gaz. Tout

non-respect de ces instructions peut entraîner un incendie, une explosion, ou la mort.

• Conduit d’alimentation requis : La salle de lavage

doit être munie d’un tuyau d’alimentation en gaz naturel rigide vers la sécheuse. Aux États-Unis, une soupape de fermeture manuelle distincte DOIT être installée à au moins 6 pi (1,8 m) de la sécheuse en conformité à la norme ANSI Z223.1 du code national des gaz combustibles ou la norme CSA B149.1 du code canadien pour l'installation de gaz. Veillez à installer un bouchon de canalisation NPT de 1/8 po (3,1 mm). Tout non-respect de ces

instructions peut entraîner un incendie, une explosion, ou la mort.

• Dans le cas de l’utilisation d’un tuyau rigide,

le raccord doit être de 1/2 po (12,7 mm) IPS. Si les codes et règlements locaux l’autorisent et que le fournisseur de gaz l’accepte, utilisez une tubulure de 3/8 po (9,5 mm) homologuée lorsque les distances sont de moins de 20 pi (6,1 m). Un tubulure de plus grand diamètre devrait être utilisée pour des longueurs dépassant le 20 pi (6,1 m). Tout non-respect de ces instructions peut

entraîner un incendie, une explosion, ou la mort.

Tension et fréquences exigés uniquement pour les modèles à gaz

Raccordez la sécheuse au type de gaz indiqué

•

sur la plaque signalétique. Tout non-respect de ces instructions peut entraîner un incendie, une explosion, ou la mort.

Pour éviter toute contamination de la soupape

•

de fermeture de l’alimentation en gaz, purgez le tuyau d’alimentation de tout air et sédiments avant de le raccorder à la sécheuse. Avant de serrer les raccords entre l’alimentation en gaz et la sécheuse, purgez l’air restant jusqu’à ce que vous déceliez une odeur de gaz. Tout

non-respect de ces instructions peut entraîner un incendie, une explosion, ou la mort.

N’utilisez PAS de ﬂamme nue pour rechercher

•

toute trace de fuites. Utilisez un liquide de détection de fuites à l’épreuve de la corrosion.

Tout non-respect de ces instructions peut entraîner un incendie, une explosion, ou la mort.

Utilisez uniquement un nouveau tuyau

•

d’alimentation en gaz homologué AGA ou CSA avec des raccords en acier inoxydable. Tout

non-respect de ces instructions peut entraîner un incendie, une explosion, ou la mort.

• Serrez solidement tous les raccords de gaz. Tout

non-respect de ces instructions peut entraîner un incendie, une explosion, ou la mort.

Enroulez du ruban de Teﬂon® ou appliquez de

•

la pâte pour joints insoluble dans du gaz de pétrole liquéﬁé (PL) sur tous les ﬁletages. Tout

non-respect de ces instructions peut entraîner un incendie, une explosion, ou la mort.

N’essayez PAS de démonter la sécheuse. En

•

effet, tout démontage exige l’attention et les outils d’un technicien de service ou d’une entreprise qualiﬁé(e) et autorisé(e). Tout non-

respect de ces instructions peut entraîner un incendie, une explosion, ou la mort.

wAVERTISSEMENT : Afin de réduire les risques d’incendie, de choc électrique

ou les blessures corporelles lorsque vous utilisez des électroménagers, vous devez toujours suivre les précautions de base, y compris ce qui suit :

• Ne coupez et ne retirez dans aucun cas

la troisième broche de mise à la terre du cordon d’alimentation. Tout non-respect de ces

instructions peut entraîner un incendie, une explosion, ou la mort.

•

Pour votre sécurité personnelle, cette sécheuse doit être correctement mis à la terre. Tout

non-respect de ces instructions peut entraîner un incendie, une explosion, ou la mort.

•

Cette sécheuse est muni d’un cordon d’alimentation doté d’une ﬁche à prise de terre à trois broches qui se branche sur une prise triphasée murale standard correspondante aﬁn de minimiser le risque de choc électrique. Tout

non-respect de ces instructions peut entraîner un incendie, une explosion, ou la mort.

Cette sécheuse doit être branchée dans une

•

prise mise à la terre de 120 volts en c.a. à 60 Hz protégée par un fusible ou un disjoncteur de 15 ampères. Un circuit de branche seulement pour cette sécheuse est recommandé. Tout

non-respect de ces instructions peut entraîner un incendie, une explosion, ou la mort.

•

Si vous avez une prise murale standard à deux ﬁches, il est de votre responsabilité et obligation de la faire remplacer par une prise murale triphasée. Tout non-respect de ces instructions

peut entraîner un incendie, une explosion, ou la mort.

I N S T RU C T I O N S D ’ I N S TALLAT I O N

RACCORDEMENT DES SÉCHEUSES À GAZ (suite)

wAVERTISSEMENT : Afin de réduire les risques d’incendie, de choc électrique,

ou les blessures corporelles lorsque vous utilisez des électroménagers, vous devez toujours suivre les précautions de base, y compris ce qui suit :

• L’installation et l’entretien doivent être effectués

par un installateur qualiﬁé, une agence de service, ou le fournisseur de gaz. Tout non-

respect de ces instructions peut entraîner un incendie, une explosion, ou la mort.

Utilisez uniquement un tuyau ﬂexible neuf

•

en acier inoxydable et un nouveau raccord homologué par la AGA américaine. Tout non-

respect de ces instructions peut entraîner un incendie, une explosion, ou la mort.

Installez une soupape de fermeture de

•

l’alimentation en gaz à moins de 6 pi (1,8 m) de la sécheuse. Tout non-respect de ces

instructions peut entraîner un incendie, une explosion, ou la mort.

Assurez-vous que la sécheuse soit dotée de la

•

buse de brûleur correcte pour le type de gaz qui sera utilisé (gaz naturel ou gaz de pétrole liquéﬁés). La sécheuse est livrée prête pour une

utilisation avec du gaz naturel. Tout non-respect

de ces instructions peut entraîner un incendie, une explosion, ou la mort.

Le cas échéant, l’installation de la bonne buse

•

(commandez la pièce no 4948EL4002B pour la trousse de conversion de buse PL) doit être effectuée par un technicien qualiﬁé et la modiﬁcation annotée sur la sécheuse. Tout

non-respect de ces instructions peut entraîner un incendie, une explosion, ou la mort.

Tous les raccords doivent être en conformité

•

avec tous les codes et règlements locaux applicables. Tout non-respect de ces instructions

peut entraîner un incendie, une explosion, ou la mort.

L’air des sécheuses à gaz DOIT être evacué

•

à l’extérieur. Tout non-respect de ces instructions peut entraîner un incendie, une explosion, ou la mort.

Raccordement de l’alimentation en gaz

Assurez-vous que l’alimentation en gaz vers la

salle de lavage soit bien COUPÉE. Confirmez que le type de gaz acheminé vers votre salle de lavage soit adéquat pour la sécheuse. L’appareil est prêt à fonctionner au gaz naturel avec un raccord NPT de 3/8 po (9,5 mm).

Retirez le capuchon d’expédition du raccord

de gaz au dos de la sécheuse. Soyez prudent et n’endommagez pas le filetage du raccord de gaz lors du retrait du capuchon.

Raccordez la sécheuse au système

d’alimentation en gaz de la salle de lavage avec un nouveau tuyau flexible en acier inoxydable avec raccord NPT de 3/8 po (9,5 mm) de diamètre.

Serrez solidement tous les raccords entre la

sécheuse et le système d’alimentation en gaz de la salle de lavage. Ouvrez l’alimentation en gaz de la salle et vérifiez tous les raccords de la tuyauterie (autant internes qu’externes) pour toute trace de fuite de gaz avec un liquide de détection de fuites à l’épreuve de la corrosion.

Branchement électrique

Branchez la sécheuse dans une prise triphasée de 120 volts de c.a. à 60 Hz.

Bouchon de Raccord à gaz NPT 3/8 po (9,5 mm)

Tuyau flexible en acier inoxydable homologué AGA/CSA

canalisation NPT

1/8 po (3,1 mm)

Soupape de

fermeture de

l’alimentation

en gaz

Installations en haute altitude

Le BTU nominal de cette sécheuse est homologué par l’AGA américaine pour une altitude sous les 10 000 pieds (3 048 mètres).

Dans le cas d’une installation de votre sécheuse à gaz à une altitude de plus de 10 000 pi (3 048 m), l’appareil doit être « dégonflé » (réduction) par un technicien qualifié ou le fournisseur de gaz.

I N S T RU C T I O N S D ’ I N S TALLAT I O N

RACCORDEMENT DES SÉCHEUSES ÉLECTRIQUES

wAVERTISSEMENT : Pour aider à empêcher des incendies, des électrocutions,

des blessures graves, ou des décès, le câblage et la mise à la terre doivent se conformer à l’édition la plus récente du National Electrical Code, ANSI/NFPA 70 et à tous les règlements locaux en vigueur. Veuillez faire vérifier par un technicien qualifié que votre maison a une alimentation électrique suffisamment puissante pour faire fonctionner une sécheuse.

Tension et fréquences exigés uniquement pour les modèles électriques

wAVERTISSEMENT : Afin de réduire les risques d’incendie, de choc électrique,

ou les blessures corporelles lorsque vous utilisez des électroménagers, vous devez toujours suivre les précautions de base, y compris ce qui suit :

• Cette sécheuse doit être reliée à un réseau de

ﬁlerie métallique permanent mis à la terre ou un conducteur de terre pour appareil doit passer avec les conducteurs du circuit et être relié à la borne ou au ﬁl de terre sur la sécheuse. Tout non-respect de ces

instructions peut entraîner un incendie, une explosion, ou la mort.

• La sécheuse comporte son propre bloc de jonction

qui doit être relié à un circuit monophasé distinct de 240 volts à 60 Hz muni d’un fusible de 30 ampères (le circuit doit comporter des fusibles des deux côtés du ﬁl). L’ALIMENTATION ÉLECTRIQUE DEVRAIT ÊTRE À LA TENSION NOMINALE MAXIMALE INDIQUÉE SUR LA PLAQUE SIGNALÉTIQUE DE LA SÉCHEUSE. NE LA RELIEZ PAS À UN CIRCUIT DE 110, 115, OU 120 VOLTS.Des éléments chauffants sont offerts, pour une installation sur le terrain, dans les cas où la sécheuse sera alimentée par un réseau électrique de tension différente de celle indiquée sur la plaque signalétique. Tout

non-respect de ces instructions peut entraîner un incendie, une explosion, ou la mort.

• Si le circuit de dérivation vers la sécheuse est de

15 pi (4,5 m) ou moins de longueur, utilisez un ﬁl no 10 AWG (uniquement en cuivre) homologué par les ULC (Laboratoires des assureurs du Canada) ou

conformes aux exigences des codes locaux. Si la longueur est de plus de 15 pi (4,50 m), utilisez un ﬁl no 8 AWG (uniquement en cuivre) homologué par les ULC (Laboratoires des assureurs du Canada) ou conformes aux exigences des codes locaux. Laissez sufﬁsamment de jeu pour permettre de déplacer la sécheuse au besoin. Tout non-respect de ces

instructions peut entraîner un incendie, une explosion, ou la mort.

• La queue de cochon pour la connexion du cordon

d’alimentation entre le réceptacle mural et le bloc de jonction de la sécheuse N’EST PAS fournie avec l’appareil. Le type de queue de cochon et le calibre du ﬁl doivent être conformes aux codes locaux et avec les directives des pages suivantes. Tout non-

respect de ces instructions peut entraîner un incendie, une explosion, ou la mort.

• Une connexion à 4 ﬁls est exigée pour toutes

installations dans les maisons mobiles ou préfabriquées de même que pour toutes nouvelles constructions après le 1er janvier 1996. De plus, une connexion à 4 ﬁls doit être utilisée dans les régions où les codes locaux interdisent la mise à la terre par un ﬁl neutre. Tout non-respect de ces instructions peut

entraîner un incendie, une explosion, ou la mort.

wAVERTISSEMENT : Afin de réduire les risques d’incendie, de choc électrique,

ou les blessures corporelles lorsque vous utilisez des électroménagers, vous devez toujours suivre les précautions de base, y compris ce qui suit :

• Ne pas modiﬁer la prise et les câbles internes du sèche-linge.

• Le sèche-linge doit être branché à une prise à 4 trous.

• S’il ne correspond pas à la prise, vopus devrez faire installer une prise conforme par un électricien.

Exigences électriques particulières pour les maisons mobiles ou préfabriquées

wAVERTISSEMENT : Afin de réduire les risques d’incendie, de choc électrique,

ou les blessures corporelles lorsque vous utilisez des électroménagers, vous devez toujours suivre les précautions de base, y compris ce qui suit :

•

• Une connexion à 4 ﬁls est exigée pour

toutes installations dans les maisons mobiles ou préfabriquées de même que pour toutes nouvelles constructions après le 1er janvier 1996. Tout non-respect de ces instructions

peut entraîner un incendie, une explosion, ou la mort.

I N S T RU C T I O N S D ’ I N S TALLAT I O N

EXIGENCES PARTICULIÈRES POUR LES MAISONS MOBILES OU PRÉFABRIQUÉES

Toute installation dans une maison mobile ou préfabriquée doit être conforme au chapitre 24 de la CFR, paragraphes 32-80 des normes américaines en matières de sécurité et de constructions de maison préfabriquée ou à la norme canadienne CAN/CSA0Z240 MH ainsi qu’aux codes et règlements locaux. En cas de doutes relatifs à la conformité de l’installation par rapport à ces normes, communiquez avec un professionnel en service et installation pour du soutien technique.

• Une sécheuse à gaz doit être déﬁnitivement ﬁxée au plancher.

• La connexion électrique pour une sécheuse électrique doit comporter une connexion à 4 ﬁls. Pour des renseignements plus détaillés en matière de connexions électriques, consultez la rubrique

Raccordement des sécheuses électriques.

• Pour réduire le risque de combustion et d’incendie, la sécheuse doit être ventilée vers l’extérieur.

• NE ventilez PAS de sécheuse sous une maison mobile ou préfabriquée.

• Utilisez le panneau arrière, latéraux, ou inférieur pour ventiler une sécheuse électrique vers l’extérieur.

• Utilisez le panneau arrière, latéral gauche ou inférieur pour ventiler une sécheuse à gaz vers l’extérieur. Il est impossible de ventiler une

sécheuse à gaz vers l’extérieur par le panneau latéral droit en fonction de la présence du module du brûleur.

• Le conduit d’évacuation d’air de la sécheuse doit être solidement ﬁxé à la structure de la maison mobile ou préfabriquée. Il doit être fabriqué d’une matière qui résistera aux ﬂammes et à la combustion. Il est recommandé d’installer un conduit métallique rigide ou ﬂexible.

• NE reliez PAS le conduit d’évacuation d’air à tout autre conduit, système de ventilation, cheminée, ou autre conduit d’évacuation d’air.

• Assurez-vous que la sécheuse dispose d’un accès adéquat à de l’air frais pour garantir un bon fonctionnement. L’ouverture pour l’apport d’air frais extérieur doit être d’au moins 25 po2 (163 cm2).

• Il est important de maintenir un dégagement d’au moins 2 po (5 cm) de matières combustibles autour du conduit d’évacuation d’air lors de la ventilation de la sécheuse vers l’extérieur. De plus, la sécheuse doit comporter un dégagement de 1 po (2,5 cm) sur les côtés et au dos de la sécheuse.

• Souvenez-vous que les éléments du système de ventilation ne sont pas fournis avec la sécheuse. Veillez vous procurer les pièces nécessaires pour une installation adéquate.

VÉRIFICATION FINALE DE L’INSTALLATION

Une fois l’installation complète de la sécheuse dans sa position définitive, exécutez les essais suivants pour confirmer le fonctionnement correct de l’appareil.

Essai du module de chauffage de la sécheuse

MODÈLES À GAZ

Fermez la porte de la sécheuse, appuyez sur le bouton de ON/OFF (mise en marche/arrêt) pour démarrer l’appareil réglé à un cycle de séchage à la chaleur. Au démarrage de la sécheuse, le dispositif d’allumage devrait enflammer le brûleur principal.

REMARQUE : Si de l’air est encore présent dans le tuyau d’alimentation en gaz, il est possible que l’allumeur s’éteigne avant que le brûleur principale ne s’enflamme. Dans ce cas, le dispositif d’allumage effectuera une seconde tentative après deux minutes.

MODÈLES ÉLECTRIQUES

Fermez la porte de la sécheuse, appuyez sur le bouton de ON/OFF (mise en marche/arrêt) pour démarrer l’appareil réglé à un cycle de séchage à la chaleur. L’air évacué devrait être chaud après un fonctionnement de 3 minutes.

Vérification du débit d’air

Un fonctionnement effectif de la sécheuse exige un débit d’air adéquat. On peut mesurer l’efficacité du débit d’air en évaluant la pression statique à l’aide d’un manomètre. Placer un manomètre sur le conduit d’évacuation d’air à environ 2 pi (60,9 cm) de la sécheuse. La pression statique dans le conduit d’évacuation d’air ne devrait pas excéder les 0,6 po (1,5 cm) de colonne d’eau. Vérifiez le fonctionnement de la sécheuse sans charge.

Vérification du niveau

Une fois la sécheuse installée dans sa position définitive, revérifiez la mise à niveau de la sécheuse. Assurez-vous que la sécheuse soit à niveau de l’avant vers l’arrière et d’un côté à l’autre et que les quatre pieds de nivellement sont fermement posés sur le plancher.

Séchage par culbutage

Sec

Pressage permanent/

infroissable

Cycle doux/

délicat

Ne pas sécher par culbutage

Ne pas sécher (action mentionnée conjointement avec

« ne pas laver »)

Normal

M O D E D ' E M P LO I

Réglage de la chaleur

Élevée

Moyenne

Faible

Sans chaleur/

séchage à l’air

Voici les instructions de mise en marche et d’utilisation de votre nouvelle sécheuse. Veuillez consulter des sections particulières de ce manuel pour de plus amples informations. Avertissement important : Pour

réduire le risque d’incendie, d’électrocution, ou de blessure, lisez tout le manuel, y compris les Instructions importantes de sécurité, avant de faire fonctionner cette sécheuse.

TRIAGE DES BRASSÉES

Étiquettes d’entretien des tissus

La plupart des vêtements possèdent des étiquettes d’entretien des tissus qui affichent les directives pour un soin approprié.

Grouper les articles similaires

Pour de meilleurs résultats, triez les vêtements pour en faire des brassées qui peuvent être séchés au même cycle de séchage.

Différents tissus exigent des soins particuliers et certains d’entre eux sèchent plus rapidement que d’autres.

Étiquettes d’entretien des tissus

CHARGEMENT DE LA SÉCHEUSE

wAVERTISSEMENT : Afin de réduire les risques d’incendie, de choc électrique,

ou les blessures corporelles lorsque vous utilisez des électroménagers, vous devez toujours suivre les précautions de base, y compris ce qui suit :

Vérifiez toutes les poches pour vous assurer

•

qu’elles sont vides. Des articles comme des trombones, des stylos, de la monnaie, et des clés peuvent endommager votre sécheuse et vos vêtements. Des objets inflammables comme des briquets ou des allumettes risqueraient de s’enflammer et de provoquer un incendie.

Tout non-respect de ces instructions peut entraîner un incendie, une explosion, ou la mort.

•

Ne séchez jamais des vêtements qui ont été exposés à de l’huile, de l’essence, ou d’autres substances inﬂammables. Le lavage des vêtements n’enlèvera pas complètement

VÉRIFICATION DU FILTRE À CHARPIE AVANT TOUT LA BRASSÉE

Assurez-vous que le filtre à charpie est toujours propre avant de sécher une nouvelle brassée. En effet, un filtre obstrué par de la charpie augmentera le temps de séchage.

Pour le nettoyer, tirez droit vers le haut sur le filtre et faites une boule de charpie avec vos doigts. Ne rincez pas ni lavez le filtre pour retirer la charpie. Poussez fermement sur le filtre à charpie pour le remettre en place. Voyez la section “Nettoyage et entretien” pour plus des détailles.

Assurez-vous que le filtre à charpie soit toujours correctement installé avant de démarrer la sécheuse. Un fonctionnement de la sécheuse avec un filtre lâche ou manquant risquerait d’endommager la sécheuse et les articles dans la sécheuse.

les résidus d’huile. Tout non-respect de cet avertissement peut entraîner des blessures graves, un incendie, l’électrocution, ou la mort.

• Combinez les articles grands et petits dans une brassée.

• Les vêtements mouillés prendront de l’expansion au séchage. Ne surchargez pas la sécheuse. Les vêtements ont besoin d’espace pour culbuter et sécher correctement.

• Fermez les fermetures-éclair, les crochets, et les cordons pour les empêcher de s’accrocher ou de s’emmêler aux autres vêtements.

Filtre à charpie

CARACTÉRISTIQUES DU PANNEAU DE COMMANDE

réduire le risque d’incendie, d’électrocution, ou de blessure, lisez tout le manuel, y compris les Instructions importantes de sécurité, avant de faire fonctionner cette sécheuse.

BOUTON DE MISE EN MARCHE/ARRÊT

Appuyez pour mettre en MARCHE la sécheuse. Appuyez de nouveau pour ARRÊTER la sécheuse.

REMARQUE : Appuyer sur le bouton de MARCHE/ ARRÊT durant un cycle annulera ce cycle et tous les autres réglages de brassée seront perdus.

BOUTON SÉLECTEUR DE CYCLE

Tournez ce bouton pour sélectionner le cycle désiré. Une fois le cycle désiré sélectionné, les préréglages standard s’afficheront à l’afficheur. Pour les cycles MANUAL DRY (réglage manuel), ces paramètres peuvent être réglés à l’aide des boutons de réglage du cycle avant de démarrer le cycle.

BOUTON DE MISE EN DÉMARRER/PAUSE

Appuyez sur ce bouton pour DÉMARRER le cycle sélectionné. Si la sécheuse est en fonction, utilisez ce bouton pour faire une PAUSE dans le cycle sans perdre les paramètres actuels.

REMARQUE : Si vous n’appuyez pas de nouveau sur le bouton de pour poursuivre le cycle de séchage en moins de 4 minutes, la sécheuse se mettra automatiquement hors tension.

du cycle manuel et sur le bouton LESS TIME (réduction du temps), pour réduire le cycle par une minute.

BOUTONS DE RÉGLAGE DU CYCLE

Utilisez ces boutons pour sélectionner les paramètres de cycle désirées pour le cycle que vous avez choisi. Les paramètres actuels sont illustrés à l’afficheur. Appuyez sur le bouton correspondant à cette option pour voir et sélectionner d’autres réglages.

AFFICHEUR ACL

L’afﬁcheur illustre les réglages, le temps restant estimé, les options et les messages d’état de votre sécheuse.

BOUTONS D’OPTIONS

Les boutons d’options vous permettent de sélectionner des options de cycle supplémentaires. Certains boutons vous permettent également d’actionner des fonctions spéciales en appuyant et en maintenant enfoncé le bouton pendant 3 secondes.

Pour des renseignements détaillés sur les options individuelles, consultez les pages suivantes.

BOUTONS MORE TIME/LESS TIME

(augmentation/réduction du temps)

Pour régler la durée de séchage, utilisez ces boutons avec les cycles MANUAL DRY (réglage manuel), TIME DRY (Séchage programmé) et STEAM FRESH™ ainsi qu’avec les options REDUCE STATIC (Réduction de l’électricité statique) et EASY IRON (Repassage facile). Appuyez sur le bouton MORE TIME (augmentation du temps) pour augmenter d’une minute le temps de séchage

FONCTIONS VAPEUR PRATIQUES

Pendant le cycle STEAM FRESH™ et lorsque vous sélectionnez l’option Vapeur, l’injecteur envoie dans les tissus des tourbillons de vapeur chaude pour raviver, réduire l’électricité statique et faciliter le repassage.

GUIDE DE CYCLE

Le guide de cycle ci-dessous illustre les options et les types de tissus recommandés pour chaque cycle.

Type

Cycle

STEAM

FRESH

(RAFRAICHVAPEURCM)

HEAVY DUTY (GROSSE CHARGE)

COTTON/ TOWELS (COTON/ SERVIETTES)

NORMAL

PERM.PRESS (APPRêT PERM.)

DELICATES (DÉLICATS)

ULTRA DELICATE (ULTRA DÉLICAT)

SPEED DRY (SÉCHAGE RAPIDE)

AIR DRY (SÉCHAGE À L’AIR)

TIME DRY (SÉCHAGE MINUTÉ)

RACK DRY (SÉCHAGE SUR PANIER)

Sorte

de tissu

Couette, Chemises, Pantalons

tissus particuliérement délicats)

Jeans, v lourds

Denims, serviettes, cotons lourds

Vétements de travail, velours côtelé, etc.

Pressage permanent, tissus symthétiques

Lingerie, draps, blouses

Vêtements d’entraînements, sousVêtements en dentelle ou transparents

Petites brassées de courte durée

Pour les vêtements qui doivent être séchés sans chaleur, tels les plastiques ou les caoutchoucs

Pour le séchage en général; la durée, le temps, et autres options peuvent être programmés manuellement

Lainage, soie, lingerie

(

Excepté les

êtements

Niveau

de séchage

Éteint

Normal

Réglable

Normal

Réglable

Normal

Réglable

Normal

Réglable

Normal

Réglable

Normal

Réglable

Éteint

Températura

MOYEN

TRÈS FAIBLE

Réglable

Sans chaleur

Réglable

TRÈS FAIBLE

Cycles Sensor Dry (réglage automatique de séchage)

Les cycles Sensor Dry (réglage automatique) utilisent le système exclusif à double capteur de LG qui décèle et compare le niveau d’humidité des vêtements et celui de l’air ambiant et règle le temps de séchage au besoin pour optimiser les résultats. La sécheuse règle automatiquement le niveau de séchage et la température aux paramètres recommandés pour chaque cycle. L’afficheur indiquera le temps restant estimé.

HAUT

MOYEN

FAIBLE

HAUT

Éteint

FAIBLE

Durée

en minutes

Réglable

Cycles Manual Dry (réglage manuel de séchage)

Utilisez les cycles Manual Dry (réglage manuel) pour sélectionner un temps et une température de séchage. Lors de la sélection d’un cycle Manual Dry (réglage manuel), l’afficheur ESTIMATED TIME REMAINING (temps restant estimé) indique le temps réel restant pour votre cycle. Appuyez sur les boutons MORE TIME (augmentation du temps) or LESS TIME (réduction du temps) pour modifier le temps réel du cycle.

Plus/moins

de temps

Entretien du

froissement

Anti-

bactérien

REMARQUE : Pour protéger vos vêtements, les différentes options de niveau de séchage,

température, ou autres ne sont pas toutes disponibles avec chacun des cycles.

Chaleur

humide

Réduction de

I'électricité

statique

Repassage

facile

AFFICHEUR ACL

CHOISIR UN CYCLE

VÉRIFIER FILTRE

L’afﬁcheur ACL illustre les réglages, le temps restant estimé, les options et les messages d’état de votre sécheuse. Lorsque la sécheuse est en marche, l’afﬁcheur s’illuminera.

4 5

AFFICHAGE D’ÉTAT/CYCLE

Cette portion de l’afficheur montre le cycle sélectionné, l’état en fonctionnement et les message spéciaux. Si un cycle a des directives spéciales, elles s’afficheront également dans cette zone.

ESTIMATED TIME REMAINING (temps

restant estimé)

Lorsque le bouton MARCHE/PAUSE est enfoncé, la sécheuse affichera le temps estimé (réglage automatique) ou le temps réglé (réglage manuel) restant et débutera le culbutage.

REMARQUE : Le temps des cycles SENSOR DRY (capteur d’humidité) pourrait varier. En effet, la sécheuse recalcule le temps de séchage restant pour optimiser les résultats.

SENSOR DRY/MANUAL DRY

(réglage automatique de séchage/reglage manuel de séchage)

Cet indicateur indique que la sécheuse fonctionne au cycle SENSOR DRY (réglage automatique) ou au cycle MANUAL DRY (réglage manuel).

INDICATEURS DE CONFIGURATION DE CYCLE

Ces indicateurs indiquent les paramètres de cycle actuels pour le DRY LEVEL (niveau de séchage), TEMP. CONTROL (commande de température), TIME DRY (séchage programmé) et BEEPER (sonnerie). Pour modifier ces paramètres, appuyez sur le bouton de réglage approprié.

INDICATEUR DE CYCLE TERMINÉ

Illustre la portion du cycle de séchage actuellement complétée.

INDICATEUR DE CHILD LOCK (verrouillage pour enfants)

Lorsque le CHILD LOCK (verrouillage pour enfants) est activé, l’indicateur de Child Lock (verrouillage pour enfants) apparaîtra et tous les boutons seront désactivés à l’exception du bouton MARCHE/ARRÊT. Cela empêchera un enfant de modifier les réglages alors que la sécheuse est en fonction.

RAPPEL CHECK FILTER

(vérification du filtre à charpie)

L’afficheur indiquera CHECK FILTER (vérification du filtre à charpie) lors de la mise en marche de la sécheuse pour vous rappeler de vérifier le filtre à charpie. Le message s’éteint dès que le bouton de MISE EN MARCHE/ARRÊT est enfoncé.

M O D E D ’ E M P LO I

DRY LEVEL

TIME

LESS TIME

TEMP. CONTROL TIME DRY BEEPER

NORMAL

20%

MEDIUM OFF MID

HIGH

SENSOR DRY

ORMAL

REMAINING

EST. TIME

0:20

FONCTIONNEMENT DE LA SÉCHEUSE

Une fois la sécheuse chargée :

Appuyez sur le bouton MARCHE/ARRÊT

pour mettre en marche la sécheuse. Les lumières autour du bouton sélecteur de cycle s’allumeront.

Tournez le bouton sélecteur au cycle

désiré. L’afﬁcheur montrera les paramètres préprogramé Dry Level (niveau de séchage), Temperature (la température), Time (temps de séchage), et Option (options) pour ce cycle.

Si vous désirez les modiﬁer pour ce cycle, appuyez sur le ou les boutons d’options aﬁn d’afﬁcher des paramètres supplémentaires pour ces options. Appuyez de nouveau pour faire le tour des paramètres jusqu’à ce que le paramètre désiré soit mis en surbrillance.

REMARQUE : Pour protéger vos vêtements, les différentes options de niveau de séchage, température, ou autres ne sont pas toutes disponibles avec chacun des cycles.

Appuyez sur le bouton DÉMARRER/PAUSE

pour démarrer le cycle. L’afficheur changera et la sécheuse affichera le temps estimé (réglage

automatique) ou le temps réglé (réglage manuel) restant et débutera le culbutage. Pour faire une pause à tout moment, ouvrez la porte de la sécheuse ou appuyez sur PAUSE. Pour poursuivre le cycle au même endroit, appuyez de nouveau sur le bouton MISE EN DÉMARRER/PAUSE.

REMARQUE : Si la sécheuse s’arrête pour plus de 8 minutes, la sécheuse se mettra hors tension automatiquement.

Lorsque la brassée est terminée, l’alarme

sonore (s’il y a lieu) se fera entendre. Si vous avez sélectionné l’option Wrinkle Care (antifroissage), la sécheuse culbutera la brassée régulièrement pour une période jusqu’à trois heures.

Retirez immédiatement les articles de la sécheuse aussitôt le cycle complété pour prévenir le froissage.

Nettoyez toujours le filtre à charpie après

chaque cycle.

Sélectionnez les options supplémentaires,

telles que REDUCE STATIC (Reduit l'electricite statique), EASY IRON (Repassage facile), CUSTOM PROGRAM (Programme personnalisé), WRINKLE CARE (Antifroissage) (*RACK DRY – Séchage sur panier), et ANTI BACTERIAL (Antibactérien) (*DAMP DRY BEEP – Bip sechage Humide), en appuyant la touche correspondante.

BOUTONS DE RÉGLAGE DU CYCLE

DRY LEVEL

TEMP. CONTROL

TIME DRY

BEEPER

Les cycles SENSOR DRY réglage automatique possèdent des réglages préprogrammés qui se sélectionnent automatiquement et ne peuvent être modifiés. Les cycles MANUAL DRY (réglage manuel) comportent des paramètres par défaut mais vous pouvez également personnaliser les paramètres à l’aide des boutons de réglage du cycle. Appuyez sur le bouton correspondant à cette option pour voir et sélectionner d’autres paramètres.

BOUTON DRY LEVEL (niveau de séchage)

Sélectionne le niveau de séchage du cycle. Appuyez sur le bouton DRY LEVEL (niveau de séchage) à répétition pour défiler à travers les paramètres

disponibles.

• Cette option est offerte uniquement avec les cycles SENSOR DRY (réglage automatique).

• La sécheuse ajustera automatiquement le temps du cycle. La sélection de l’option VERY DRY (très sec) ou MORE DRY (plus sec) augmentera le temps du cycle alors que LESS DRY (moins sec) ou DAMP DRY (humide) le diminuera.

• Utilisez le paramètre LESS DRY (moins sec) ou DAMP DRY (humide) pour les articles que vous désirez repasser.

REMARQUE : Pour protéger vos vêtements, les différentes options de niveau de séchage, température, ou autres ne sont pas toutes disponibles avec chacun des cycles. Consultez le Guide de cycle pour les détails.

BOUTON TEMP. CONTROL (contrôle de la température)

Ce bouton régle le paramètre de température de ULTRA LOW (TRES FAIBLE) à HIGH (HAUT). Ce réglage

permet un entretien précis de vos tissus et vêtements. Appuyez sur le bouton TEMP. CONTROL (contrôle de la température) à répétition pour défiler à travers les paramètres disponibles.

BOUTON TIME DRY (

séchage programmé)

Ce bouton vous permet de sélectionner

manuellement le temps de séchage de

20 à 60 minutes par incréments de 10

minutes. Utilisez cette fonction pour les petites brassées ou pour défroisser. Utilisez les boutons MORE TIME/LESS TIME (augmentation/ réduction du temps) pour augmenter ou réduire le

temps de séchage par incrément de une minute.

BOUTON BEEPER (sonnerie)

Ajustez le volume de l’alarme sonore

de fin de cycle ou éteignez-le.

BOUTONS D’OPTIONS DU CYCLE

Votre sécheuse vous offre plusieurs options de cycle supplémentaires pour personnaliser les cycles et ainsi satisfaire vos besoins individuels. Certains boutons d’options comportent également une fonction spéciale (consultez la page suivante pour les détails) qui peut être actionnée en appuyant et en maintenant ce bouton d’option pendant 3 secondes.

Pour ajouter des options de cycles à un cycle :

Mettez en marche la sécheuse et tournez le

bouton sélecteur de cycle au cycle désiré. Utilisez les boutons de réglage de cycle pour

ajuster les paramètres de ce cycle. Appuyez sur le ou les boutons d’options de

cycles afin de sélectionner les paramètres que vous aimeriez ajouter. L’afficheur montrera un message de confirmation.

Appuyez sur le bouton MARCHE/PAUSE pour

démarrer le cycle. La sécheuse démarrera automatiquement.

BOUTON WRINKLE CARE (antifroissage)

Avec cette option, la sécheuse culbutera la brassée régulièrement

sur une période de jusqu’à 3 heures après la fin d’un cycle ou jusqu’à l’ouverture de la porte. C’est une fonction pratique qui aide à prévenir la formation de plis lorsque vous êtes dans l’impossibilité de retirer

immédiatement les articles de la sécheuse.

BOUTON ANTI BACTERIAL (antibactérien)

Cette option ajoutera un paramètre de chaleur élevée pour réduire

la formation de bactérie. Elle est offerte uniquement avec les cycles HEAVY DUTY (Grosse charge), COTTON/TOWELS (coton/ serviettes) et NORMAL (normal).

REMARQUE : N’utilisez pas ce cycle avec les articles délicats.

Certiﬁde by NSF Certiﬁé par NSF

NSF International (anciennement National Sanitation Foundation) certiﬁe que le cycle anti-bactérien élimine 99,9% des bactéries lors d'une lessive et qu'aucune bactérie ne sera transmise à la charge de lessive suivante.

M O D E D ’ E M P LO I

EASY IRON

CHILD LOCK

BEEPER

FONCTIONS SPÉCIALES

Les boutons d’options activent également des fonctions spéciales comme DAMP DRY BEEP (Bip sechage humide), CHILD LOCK (verrouillage pour enfants) et LANGUAGE (langue). Appuyez et maintenez enfoncé le bouton d’option marqué de la fonction spéciale pendant 3 secondes pour l’actionner.

DAMP DRY BEEP (Bip sechage humide)

articles légers qui sèchent plus rapidement ou les articles que vous désirez repasser ou suspendre

encore un peu humide. Appuyez et maintenez enfoncé le bouton ANTI BACTERIAL pendant 3 secondes pour actionner ou désactiver la fonction DAMP DRY BEEP (Bip sechage humide).

CHILD LOCK (verrouillage

pour enfants)

empêcher toute modification des paramètres de cycle lorsque la sécheuse est en fonction.

Appuyez et maintenez enfoncé le bouton EASY IRON (répassage facile) pendant 3 secondes pour actionner ou désactiver la fonction CHILD LOCK (verrouillage pour enfants).

Avec cette option, la sécheuse émettra une alarme sonore lorsque la brassée sera environ 80% sèche. Elle vous permet de retirer les

Utilisez cette option pour empêcher une utilisation non désirée de la sécheuse ou pour

LANGUAGE (langue)

Cette option vous permet de modifier la langue illustrée à l’afficheur. Une fois réglée, la langue sélectionnée restera la même, même après avoir coupé

l’alimentation. Les options de langue de l’afficheur sont l’anglais,

le français et l’espagnol ; l’anglais est la langue par défaut.

Pour modifier la langue :

Appuyez sur le bouton MARCHE/ARRÊT pour mettre en marche la sécheuse.

Appuyez et maintenez enfoncé le bouton BEEPER (sonnerie) pendant 3 secondes, jusqu’à ce que l’écran suivant apparaisse à l’afficheur.

Appuyez sur le bouton BEEPER (sonnerie) à

répétition pour faire défiler « FRANÇAIS », « ESPAÑOL » et revenir à l’anglais.

L'icône de verrouillage apparaîtra à l’afficheur et toutes les commandes seront désactivées La sécheuse peut être verrouillée durant un cycle.

AUTRES FONCTIONS

M O D E D ’ E M P LO I

RACK DRY (séchage sur panier)

laine, la soie, et la lingerie, qui doivent sécher à plat. Utilisez également le RACK DRY pour des articles qui ne doivent pas être culbutés comme des chaussures de tennis ou des animaux en peluche. Appuyez et maintenez enfoncé le bouton WRINKLE CARE (Antifroissage) pendant 3 secondes pour actionner ou désactiver la fonction RACK DRY (séchage sur panier).

REMARQUE : N’utilisez JAMAIS la grille avec un cycle de séchage par culbutage.

Utilisez la fonction RACK DRY (séchage avec grille) avec des articles comme les gilets en

Installation de la panier de séchage

Ouvrez la porte de la sécheuse et glissez la grille dans le tambour de la sécheuse.

CUSTOM PROGRAM (programmation personnalisée)

Si vous utilisez une combinaison particulière de paramètres que

vous utilisez fréquemment, il est possible de les sauvegarder en tant que CUSTOM PROGRAM (programmation personnalisée).

Sauvegarde d’un programme

personnalisé :

Mettez en marche la sécheuse et tournez le

bouton sélecteur de cycle au cycle désiré. Utilisez les boutons de réglage de cycle pour

ajuster les paramètres de ce cycle. Appuyez sur le ou les boutons d’options de

cycles afin de sélectionner les paramètres que vous aimeriez ajouter. L’afficheur montrera un message de confirmation.

Appuyez et gardez enfoncé le bouton

CUSTOM PROGRAM (programmation personnalisée) à nouveau pendant 3 secondes.

Assurez-vous que la grille est appuyée uniformément sur le bord de la jante interne de la porte et repose à plat à l’intérieur de la sécheuse.

REMARQUE : Assurez-vous de retirer la grille une fois le cycle RACK DRY (séchage sur panier) complété.

REMARQUE : Il n’est possible de sauvegarder qu’un programme personnalisé. Tout autre programme préalablement sauvegardé sera effacé dès que vous appuyez et gardez enfoncé le bouton CUSTOM PROGRAM (programmation personnalisée).

Rappel d’un programme personnalisé :

Mettez la sécheuse en marche.

Enfoncez le bouton CUSTOM PROGRAM (programmation personnalisée).

Appuyez sur le bouton MARCHE/PAUSE

pour démarrer le cycle.

MAX

FONCTIONS VAPEUR

ERREUR

ERREUR A LARRIVEE D’EAU. REMPLISSEZ L’LIMENTATEUR DE VAPEUR AVEC DE L’EAU FILTREE. VOIR LE MANUEL DUTILISATION.

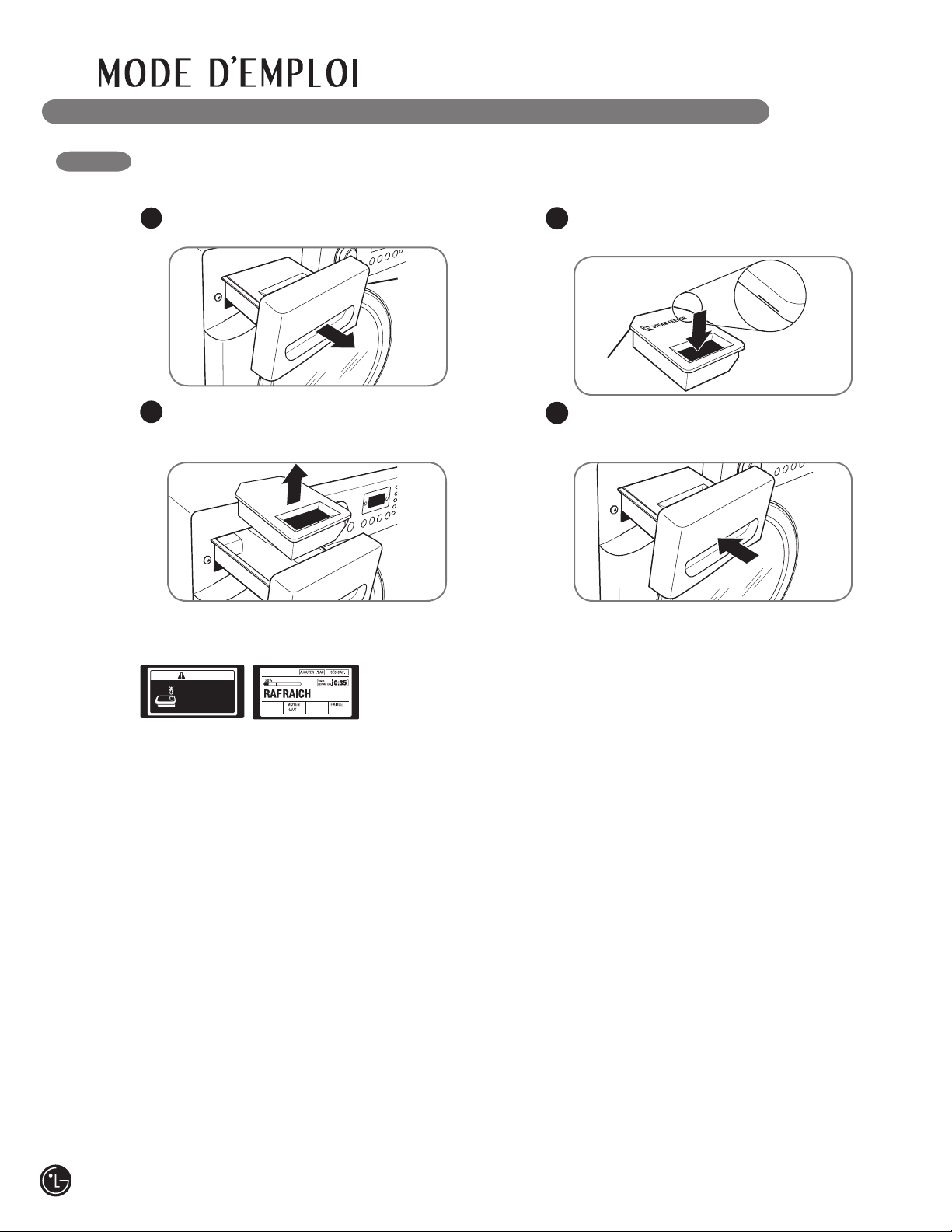

Remplissage de l’alimentation de vapeur

Sortez le tiroir.

Remplissez l’alimentation de vapeur

avec de l’eau jusqu’au niveau MAX.

Eau

UNIQUEMENT

Alimentation de vapeur

Sortez l’alimentation de vapeur de son

compartiment.

Tiroir

Remettez l’alimentation de vapeur dans le

compartiment, puis faites glisser le tiroir jusqu’au déclic indiquant un positionnement correct.

IMPORTANTES REMARQUES SUR LES CYCLES VAPEUR :

Avant utilisation d’un cycle Vapeur, l’alimentation de vapeur doit être remplie d’eau jusqu’à la ligne MAX. Dans le cas contraire, un message d’erreur ou les mots ADD WATER (remplissez avec de l’eau) sera affiché.

Assurez vous que l’alimentation de vapeur est pleine d’eau et le tiroir est completement fermé. Éteignez la sécheuse et redemarrez le cycle de vapeur.

• Utilisez uniquement de l’eau. Ne remplissez pas l’alimentation de vapeur avec des substances étrangères,

des agents de rinçage ou des détergents.

• Le générateur de vapeur doit être installé; dans le cas contraire, il y aura débordement d’eau.

• Essuyer tout éclaboussement d’eau autour du générateur de vapeur et du tiroir avant de démarrer la

sécheuse.

• Avant de déplacer la sécheuse, assurez-vous que l’alimentation de vapeur soit vide.

• N’utilisez pas d’eau distillée; la sonde de niveau d’eau dans le générateur de vapeur ne fonctionnera pas.

wAVERTISSEMENT :

• Ne remplissez pas l’alimentation vapeur avec des liquides tels que de l’essence, des solvants de

nettoyage à sec ou d’autres substances inflammables ou explosives. Ces substances peuvent produire des vapeurs potentiellement explosives.

• Ne remplissez pas l’alimentation de vapeur avec de l’eau chaude (au-dessus de 86° F/ 30° C).

• Ne buvez pas l’eau de l’alimentation de vapeur.

FONCTIONS VAPEUR

EASY IRON

CHILD LOCK

M O D E D ’ E M P LO I

La nouvelle technologie à vapeur de LG vous permet d’envoyer un jet de vapeur tourbillonnante dans les tissus dans le but de rafraîchir les vêtements, réduire l’électricité statique et faciliter le repassage. Sélectionnez simplement le cycle STEAM FRESH™. Vous pouvez également ajouter une option Vapeur aux cycles sélectionnés.

Le Cycle STEAM FRESH

Grâce au seul pouvoir de la vapeur, STEAM FRESH™ permet de réduire rapidement le froissage et les odeurs dans les tissus. Ce cycle ravive des vêtements froissés ayant été stockés pendant longtemps et facilite le repassage de vêtements très froissés. STEAM FRESH™ peut également être utilisé pour réduire les odeurs des vêtements.

REMARQUES :

• Les options REDUCE STATIC (Reduit l’electricite statique) ou EASY IRON (Repassage facile) peuvent également être utilisées pendant le cycle STEAM FRESH™.

• En fonction de la charge (nombre d’articles), la durée du cycle peut être modifiée en appuyant sur les touches MORE TIME (Augmentation du temps) ou LESS TIME (Réduction du temps). L’écran affichera 3, 5 ou BULKY LOAD. 3 pour 3 articles ou moins, 5 pour 4 ou 5 articles et BULKY LOAD pour une grosse charge telle qu’une couette par exemple.

™

Utilisation du Cycle STEAM FRESH™ :

Allumez la sécheuse et faites pivoter le bouton

de sélection de cycle pour sélectionner le cycle

STEAM FRESH

Pour ajouter une option, sélectionnez REDUCE

STATIC (Reduit l’electricite statique), EASY IRON (repassage facile), ou WRINKLE CARE (Antifroissage).

En fonction de la charge (nombre d’articles),

la durée d’injection de vapeur peut être modifiée en appuyant sur les touches MORE TIME (Augmentation du temps) ou LESS TIME (Réduction du temps).

Appuyez sur la touche START/PAUSE (Marche/

Pause) pour démarrer le cycle.

™

Utilisation des Options Vapeur :

Cette option injecte de la vapeur tardivement dans le cycle de séchage

pour réduire l’électricité statique causée par les tissus frottant les uns contre les autres. Modifiez la durée du cycle en appuyant sur les touches MORE TIME (Augmentation du temps) ou LESS TIME (Réduction du temps) en fonction de la charge (nombre d’articles). L’écran affichera le nombre recommandé d’articles (7, 9, 11, 14, 16, ou 18).

L’option EASY IRON (Repassage facile)

humidifie uniformément les tissus pour

un gain de temps et un repassage facilité. Modifiez la durée du cycle en appuyant sur les touches MORE TIME (Augmentation du temps) ou LESS TIME (Réduction du temps) en fonction de la charge (nombre d’articles). L’écran affichera le nombre recommandé d’articles (1, 2, 3, 4 ou 5).

Les options REDUCE STATIC (Reduit l’electricite statique) et EASY IRON (Repassage facile) ne peuvent être utilisées qu’avec les cycles HEAVY DUTY (Grosse charge), COTTON/TOWELS (Coton/Serviettes), NORMAL et PERM. PRESS (Apprêt perm.), DELICATES (Délicats), ULTRA DELICATE (Ultra délicat) et TIME DRY (Séchage programmé).

REMARQUES :

• Lorsque le cycle SENSOR DRY (Réglage automatique

de séchage) est sélectionné avec l’option REDUCE STATIC (Réduction de l’électricité statique), un DRY LEVEL (Niveau de séchage) de LESS (Moins) ou DAMP (Humide) ne peut être sélectionné.

• Les options REDUCE STATIC (Réduction de

l’électricité statique) ou EASY IRON (Repassage facile) peuvent également être utilisées pendant les cycles TIME DRY (Séchage programmé).

• Après sélection de l’option Vapeur en TIME DRY

(Séchage programmé), les touches MORE TIME (Augmentation du temps) ou LESS TIME (Réduction du temps) modifieront UNIQUEMENT la durée d’injection de vapeur.

• Après avoir appuyé sur les touches START/

PAUSE (Marche/Pause), les touches MORE

TIME (Augmentation du temps) ou LESS TIME (Réduction du temps) seront désactivées.

Ajout de VAPEUR à un Cycle Standard :

Allumez la sécheuse et faites pivoter le bouton

de sélection de cycle pour sélectionner le cycle désiré.

Utilisez les touches de réglages des cycles pour

sélectionner les réglages. Appuyez sur la touche Option Vapeur pour

ajouter l’option Vapeur désirée. Puis réglez la taille de la charge en utilisant les touches MORE TIME (Augmentation du temps) ou LESS TIME (Réduction du temps).

Appuyez sur la touche START/PAUSE

(Marche/Pause) pour démarrer le cycle.

wAVERTISSEMENT :

• Ne pas ouvrir la porte de la sécheuse pendant les

Cycles Vapeur. La vapeur peut occasionner de graves brûlures.

• Ne pas remplir l’alimentation vapeur avec de l’essence,

des solvants de nettoyage à sec ou d’autres substances inﬂammables ou explosives. Ces substances peuvent produire des vapeurs potentiellement explosives.

• Ne pas boire l’eau de l’alimentation vapeur.

• Ne pas remplir l’alimentation de vapeur avec de l’eau

chaude (au-dessus de 86° F/ 30° C).

• Ne pas toucher l’injecteur de vapeur dans le tambour

pendant ou à la ﬁn du Cycle Vapeur.

FONCTIONS VAPEUR

IMPORTANTES REMARQUES SUR LES CYCLES VAPEUR :

• La vapeur n’est pas visible pendant les Cycles Vapeur. C’est normal.

• Ne pas utiliser STEAM FRESH™ sur les articles suivants : les lainages, les couvertures, les vestes en cuir, la soie, les vêtements humides, les produits en mousse ou les couvertures chauffantes.

• Pour de meilleurs résultats, ne remplir la sécheuse qu’avec des vêtements de tailles équivalentes ou des types de textiles similaires. Ne pas surcharger.

• Si le filtre à charpie ou le conduit d’évacuation sont bouchés, les résultats des options VAPEUR ne seront pas satisfaisants.

• Lorsque l’option Vapeur est en fonctionnement, le tambour arrêtera de tourner pour y maintenir la vapeur.

• L’alimentation vapeur doit être remplie d’eau jusqu’à la ligne MAX. Dans le cas contraire, un message d’erreur s’affichera.

GUIDE DU CYCLE VAPEUR

VAPEUR

REDUIT

L’ELECTRITE

STATIQUE

REPASSAGE

FACILE

REDUIT

L’ELECTRITE

STATIQUE

REPASSAGE

FACILE

REDUIT

L’ELECTRITE

STATIQUE

DUREE PAR

DEFAUT

STEAM FRESH™

(20 minutes)

STEAM FRESH™

(10 minutes)

STEAM FRESH™

(12 minutes)

GROSSE CHARGE

COTON/SERVIETTES

NORMAL

APPRêT PERM.

DÉLICATS

TRES DÉLICATS

SÉCHAGE PROGRAMMÉ

(45 minutes)

CONTROLE

TEMPERATURE

NIVEAU DE

SECHAGE

ETAT DES TEXTILES

Sec

Mouillé

TYPE DE TEXTILE

Couette,

Chemises,

*excepté les tissus

particulièrement délicats

Chemises,

*excepté les tissus

particulièrement délicats

Suivre les

instructions du

cycle sélectionné

Suivre les

instructions du

cycle sélectionné

Suivre les

instructions de

temp. sélectionnée

QUANTITE

MAXIMALE

Unique

(1 de chaque)

5 de chaque

8 lbs. (3.5kg)

Chemises

(5 de chaque)

8 lbs. (3.5kg)

Chemises

(5 de chaque)

8 lbs. (3.5kg)

REPASSAGE

FACILE

• Chemise : mélange 70% coton/30% polyester.

• Si le filtre à charpie ou le conduit d’évacuation sont bouchés, les résultats des options VAPEUR ne seront pas satisfaisants.

• Pour de meilleurs résultats, ne remplir la sécheuse qu’avec des vêtements de tailles équivalentes ou des types de textiles similaires. Ne pas surcharger.

SÉCHAGE PROGRAMMÉ

(47 minutes)

Mouillé

Suivre les

instructions de

temp. sélectionnée

Chemises

(5 de chaque)

E N T R E T I E N E T N E T TOYAG E

NETTOYAGE RÉGULIER

wAVERTISSEMENT : Afin de réduire les risques d’incendie, de choc électrique,

ou les blessures corporelles lorsque vous utilisez des électroménagers, vous devez toujours suivre les précautions de base, y compris ce qui suit :

• Débranchez votre sécheuse avant de la nettoyer pour éviter le risque d’électrocution. Tout

non-respect de ces instructions peut entraîner des blessures, un incendie, une électrocution, ou la mort.

• N’utilisez jamais de produits chimiques puissants, de nettoyants abrasifs, ou de dissolvants pour nettoyer votre sécheuse. Ils endommageront sa surface.

Nettoyage de l’extérieur

Un entretien adéquat de votre sécheuse peut prolonger sa durée de vie utile. L’extérieur de la machine peut être nettoyé à l’eau chaude, avec un détergent ménager doux et non abrasif.

Essuyez immédiatement tout déversement à l’aide d’un chiffon doux et humide.

IMPORTANT : N’utilisez jamais d’alcool méthylé, de solvant, ou de produits similaires.

N’utilisez jamais de laine d’acier ou de nettoyeurs abrasifs ; ils pourraient endommager la surface.

Nettoyage de l’intérieur

Essuyez autour de l’ouverture et du joint de la porte avec un chiffon doux et humide pour prévenir l’accumulation de charpie et de poussières qui pourraient endommager le joint de porte.

Nettoyez le hublot avec un chiffon doux humidifié avec de l’eau chaude et un détergent ménager doux et non abrasif puis essuyez pour sécher.

Il est possible de nettoyer le tambour en acier inoxydable avec un nettoyeur pour acier inoxydable traditionnel conformément aux directives du fabricant. N’utilisez jamais de laine d’acier ou de nettoyeurs abrasifs ; ils pourraient égratigner ou endommager la surface.

Nettoyage du filtre à charpie

Filtre à charpie

Nettoyez toujours le filtre à charpie après chaque cycle.

Pour le nettoyer, tirez droit vers le haut sur le filtre. Puis :

Faites une boule de charpie avec vos doigts, ou

Nettoyage autour et sous la sécheuse

Aspirez régulièrement la charpie et la poussière autour et sous la sécheuse. Au moins une fois par année, vérifiez le système de conduits, contrôlez pour toute accumulation de charpie et nettoyezles. Si vous remarquez une réduction du débit d’air ou une chute du rendement de la sécheuse, vérifiez immédiatement le système de conduits pour toute obstruction et blocage.

Entretien du système de conduits

Au moins une fois par année, vérifiez le système de conduits, contrôlez pour toute accumulation de charpie et nettoyez-les. Si vous remarquez une réduction du débit d’air ou une chute du rendement de la sécheuse, vérifiez immédiatement le système de conduits pour toute obstruction et blocage. Communiquez avec un technicien ou un fournisseur de service.

Nettoyez le filtre à charpie

avec un aspirateur, ou

Lavez le filtre à charpie dans

une solution d’eau chaude savonneuse puis laissez-le sécher complètement avant de remplacer.

REMARQUE : N’utilisez JAMAIS la sécheuse sans le filtre à charpie en place.

D É PA N N AG E

AVANT D’APPELER LE SERVICE

Votre sécheuse est dotée d’un système de contrôle des erreurs automatique qui détecte et diagnostique les problèmes dès leur apparition. Si votre sécheuse ne fonctionne pas correctement ou ne fonctionne pas du tout, vérifiez les éléments suivants avant d’appeler le service.

Problèmes Causes possibles Solutions

La sécheuse refuse de se mettre en marche

Sécheuse ne chauffe pas

Taches graisseuses ou sales sur les vêtements

L’afficheur montre le code d’erreur tE1 ou tE2

Présence de charpie sur les vêtements

Électricité statique excessive dans les vêtements après du séchage

• Le cordon électrique n’est pas correctement branché.

• Un fusible de maison a grillé, un disjoncteur s’est déclenché, ou il y a une panne de courant.

• Alimentation en gaz fermé ou service coupé (uniquement pour les modèles à gaz).

• Assouplisseur mal utilisé.

• Séchage de vêtements propres et souillés ensemble.

• La thermistance est défectueuse.

• Le ﬁltre à charpie n’est pas bien nettoyé.

• Triage incorrect des brassées.

• Excès d’électricité statique dans les vêtements.

• Sécheuse surchargée.

• Papier mouchoir, papier, etc. présent dans les poches.

• Aucun assouplisseur utilisé ou assouplisseur utilisé incorrectement.

• Les vêtements ont séché trop longtemps (excès de séchage).

• Séchage de tissus synthétiques, infroissables, ou fait de mélanges de ﬁbres synthétiques.

• Assurez-vous que la ﬁche soit bien enﬁchée dans une prise mise à la terre correspondante à la plaque signalétique de la sécheuse.

• Réinitialisez le disjoncteur ou remplacez le fusible. N’augmentez pas la capacité du fusible. Si le problème est un circuit surchargé, faites-le corriger par un électricien qualiﬁé.

• Conﬁrmez l’ouverture de la soupape d’alimentation de la maison et de la soupape de fermeture de l’alimentation en gaz de l’appareil.

• Conﬁrmez et suivez les directives fournies par le fabricant de l’assouplisseur.

• Assurez-vous de ne sécher que des vêtements propres dans votre sécheuse. En effet, des articles sales peuvent souiller les vêtements propres de la même brassée ou la brassée subséquente.

• Les taches sur des vêtements secs sont en réalité des taches que le lavage n’a pu retirer correctement. Assurez-vous que les vêtements sont complètement propres en conformité avec les directives de votre machine à laver et votre détergent.

• Éteignez la sécheuse et appelez le service.

• Assurez-vous que le ﬁltre à charpie est propre avant chaque brassée. Avec certaines brassées qui produisent une quantité élevée de charpie, il sera peutêtre nécessaire de nettoyer le ﬁltre en cours de cycle.

• Certains tissus produisent de la charpie (comme une serviette de coton blanche pelucheuse) et devraient séchés séparément des vêtements qui attirent la charpie (comme une paire de pantalon de lin noir).

• Consultez la rubrique dans les vêtements après du séchage plus bas.

• Divisez les grosses brassées de lessive en brassées plus modestes pour le séchage.

• Vériﬁez soigneusement les poches avant la lessive et le séchage des vêtements.

• Utilisez un assouplisseur pour réduire l’électricité statique. Assurez-vous de suivre les directives du fabricant.

• Le séchage excessif d’une brassée de lessive peut provoquer l’accumulation d’électricité statique. Réglez les paramètres et utilisez un temps de séchage plus court ou utilisez les cycles SENSOR DRY (réglage automatique).

• Ces matières peuvent favoriser l’accumulation d’électricité statique. Essayez d’utiliser un assouplisseur.

Électricité statique excessive

AVANT D’APPELER LE SERVICE (suite)

Problème Causes possibles Solutions

• Le temps de séchage d’une charge varie selon

Le temps de séchage n’est pas constant

• Les paramètres de séchage, la taille de la brassée, et le taux d’humidité des vêtements ne sont pas constants.

le paramètre de chaleur, le type de chaleur utilisé (électrique, à gaz naturel, ou PL), la taille de la brassée, le type de tissus, le taux d’humidité des vêtements, et la condition du système de conduits et du ﬁltre à charpie.

D É PA N N AG E

Les vêtements prennent trop de temps à sécher

Les vêtements sont froissés

• La brassée est mal triée.

• Brassée importante de tissus lourds.

• Mauvais réglage des commandes de séchage.

• Le ﬁltre à charpie doit être nettoyé.

• Conduits d’évacuation d’air bloqués, sales, ou le conduit est trop long.

• Un fusible de maison a grillé, un disjoncteur s’est déclenché, ou il y a une panne de courant.

• Sécheuse surchargée.

• Sécheuse avec charge insufﬁsante.

• Les vêtements ont séché trop longtemps (excès de séchage).

• Les vêtements sont restés trop longtemps dans la sécheuse à la ﬁn du cycle.

• Séparez les articles plus lourds des articles plus légers. Les articles plus grands et lourds prennent plus de temps à sécher.

• Les tissus lourds retiennent plus d’humidité et sèchent donc plus lentement. Pour aider à réduire et à maintenir les temps de séchage plus constants, séparez les grands articles et les tissus lourds en brassées plus petites de taille consistante.

• Utilisez les paramètres appropriés pour le type de brassée que vous séchez.

• Assurez-vous que le ﬁltre à charpie est propre avant chaque brassée. Avec certaines brassées qui produisent une quantité élevée de charpie, il sera peut-être nécessaire de nettoyer le ﬁltre en cours de cycle.

• Conﬁrmez la bonne conﬁguration du système de conduits et qu’il est exempt de débris, charpie, et d’obstructions. Assurez-vous que la grille à registre ou le clapet s’ouvre correctement et qu’il/elle ne soit pas bloqué(e), bourré(e), ou endommagé(e).

• Réinitialisez le disjoncteur ou remplacez le fusible. N’augmentez pas la capacité du fusible. Si le problème est un circuit surchargé, faites-le corriger par un électricien qualiﬁé.

• Divisez les grosses brassées de lessive en brassées plus modestes pour le séchage.

• Si vous séchez une très petite brassée, ajoutez quelques articles supplémentaires pour garantir un bon culbutage.

• Un séchage excessif d’une brassée peut provoquer des plis. Essayez un temps de séchage plus court et retirez les articles alors qu’ils conservent encore un peu d’humidité.

• Retirez les articles immédiatement à la ﬁn du cycle. Utilisez l’option WRINKLE CARE (antifroissage) pour poursuivre le culbutage des vêtements à la ﬁn du cycle pour une période jusqu’à 3 heures.

Les vêtements ont rétréci

• Les directives de soin des vêtements n’ont pas été respectées.

• Pour éviter le rétrécissement, suivez soigneusement les directives d’entretien des tissus de votre vêtement car certains tissus rétréciront naturellement au lavage. D’autres tissus peuvent se laver sans problème mais rétréciront si séchés dans une sécheuse. Utilisez le paramètre de chaleur basse ou séchage sans chaleur et/ou l’option RACK DRY (séchage avec grille).

AVANT D’APPELER LE SERVICE (suite)

ERREUR

ERREUR A LARRIVEE D’EAU. REMPLISSEZ L’LIMENTATEUR DE VAPEUR AVEC DE L’EAU FILTREE. VOIR LE MANUEL DUTILISATION.

Problème Causes possibles Solutions

L’affiche montre :

Des gouttes d’eau se forment sur l’injecteur au début du Cycle Vapeur.

La vapeur n’est pas générée, mais aucun code d’erreur ne s’affiche.

Les vêtements sont encore froissés après le cycle STEAM

™

FRESH

Les plis ne sont plus visibles sur le vêtements après un cycle de STEAM FRESH

™

Les vêtements sont encore chargés d’électricité statique après utilisation de la fonction REDUCE STATIC (Réduction de l’électricité statique).

Les vêtements sont trop secs ou trop humides après utilisation de la fonction REDUCE STATIC (Réduction de l’électricité statique)

• Erreur d’alimentation d’eau.

• C’est normal.

• Erreur de niveau d’eau.

• Les vêtements sont en trop grand nombre dans la sécheuse ou bien ils sont trop différents les uns des autres.

• Ce cycle a pour but d’éliminer les froissements du tissu.

• C’est normal.

• Les options de séchage n’ont pas été correctement sélectionnées.

• Vériﬁez le tiroir d’alimentation de vapeur : (1) Assurez-vous que l’alimentation de vapeur est

remplie d’eau jusqu’à la ligne MAX.

(2) Assurez-vous que l’alimentation de vapeur est

correctement positionnée et que le tiroir est bien fermé.

(3) Éteignez la sécheuse et redemarrez le cycle

de vapeur.

•

Ne pas utiliser d’eau distillée, la sonde de niveau d’eau dans le générateur de vapeur ne fonctionnera pas

• La pompe ne fonctionne pas. Débranchez la sécheuse et appeler un dépanneur

• Il s’agit de condensation de vapeur d’eau. L’eau cessera rapidement de goutter.

• Débranchez la sécheuse et appelez un dépanneur.

• Les meilleurs résultats sont obtenus avec de petites charges de 1 à 5 articles.

• Mettez moins d’articles dans la sécheuse. Mettez des vêtements similaires.

• Utiliser un fer à repasser pour marquer les plis.

• Cela dépend du taux d’humidité de la peau de chacun.

• Sélectionnez manuellement le poids de la charge

avant de débuter l’option REDUCE STATIC (Réduction de l’électricité statique).

Les vêtements ne sont pas uniformément humides après un cycle EASY IRON (Repassage facile).

• C’est normal.

• Cela dépend du nombre ou du type de vêtements.

AVANT D’APPELER LE SERVICE (suite)

Problème Causes possibles Solutions

D É PA N N AG E

Des gouttes d’eau coulent le long de la porte pendant un cycle EASY IRON (Repassage facile).

La vapeur n’est pas visible pendant le Cycle Vapeur.

Le tambour ne tourne pas pendant le Cycle Vapeur.

Pas de vapeur d’eau visible au début du cycle.

L’affichage indique BULKY LOAD.

Le dessus de la sécheuse est très chaud.

Des odeurs subsistent sur les vêtements après un cycle STEAM FRESH™.

• C’est normal.

• Touche MORE TIME (Augmentation du temps) est enfoncée.

• C’est normal.

• STEAM FRESH pas complètement les odeurs.

™

n’élimine

• Il s’agit de la condensation de la vapeur d’eau.

• La vapeur est difﬁcilement visible lorsque la porte est fermée.

• Le tambour est arrêté pour y maintenir la vapeur d’eau.

• La vapeur est libérée à différentes étapes du cycle pour chaque option.

• Appuyez plusieurs fois sur la touche MORE TIME (Augmentation du temps) pour régler le cycle pour une charge importante telle qu’une couette.

• Le dessus de la sécheuse devient chaud pendant les fonctions Vapeur.

• Les tissus ayant une forte odeur doivent être lavés dans un cycle normal.

SPÉCIFICATIONS ET DIMENSIONS PRINCIPALES

L’apparence et les spéciﬁcations détaillées dans ce guide peuvent varier à cause des améliorations constantes apportées au produit.

Modèles de Steam DryerCM DLEX8377WM, DLEX8377NM, DLEX8377CM, DLEX8377RM, DLGX8388WM, DLGX8388NM, DLGX8388CM, et DLGX8388RM

Description Sécheuse de avec vapeur

Tension et Voyez la plaque signalétique pour les informations detaillés. fréquence exigées*

Alimentation en gaz* GN : 10–13 po CE. WC/PL : 10–13 po CE WC (uniquement les modèles à gaz)

Dimensions 27 po (larg) X 30 po (prof) X 3811/16 po (haut),

50 po (prof avec porte ouverte) 68,6 cm (larg) X 76,1 cm (prof) X 98,3 cm (haut), 127 cm (prof avec porte ouverte)

Poids net 131 lb. (59,6 kg)

Capacité de séchage

- Cycle à normal

- Cycle à vapeur

*Reportez-vous à la plaque signalétique de votre sécheuse.

CEI 7,3 pi cu. (22,5 lb/10,2 kg) CEI 7,3 pi cu. (8,0 lb/3,6 kg)

ACCESSOIRES EN OPTION

Pour ces produits LG et les autres, contactez votre détaillant LG local ou visitez notre site Internet au ca.lge.com.

Piédestal

Donnez à votre machine à laver et sécheuse LG un coup de pouce grâce aux piédestaux de 14 po. Ils offrent un tiroir de rangement pour une commodité accrue.

Piédestal de 14 po Couleur

WDP3W Blanc WDP3B Noir WDP3S Titane WDP3N Bleu marine WDP3R Rouge cerise WDP3G Gris perle

Trousse d’empilage

Si l’espace est restreint, utilisez cette trousse pour empiler de façon sécuritaire votre machine à laver à chargement par l’avant et sécheuse LG.

Trousse de support Couleur

WSTK1 Blanc BSTK1 Noir SSTK1 Titane NSTK1 Bleu marine RSTK1 Rouge cerise GSTK1 Gris perle

Moniteur de lessive à distance

Vérifiez l’état d’une brassée à partir de n’importe où dans la maison sans avoir besoin d’un câblage spécial. Cet appareil se branche dans une prise murale standard et bascule entre les états machine à laver et sécheuse.

INSTALLATION DU PIÉDESTAL

AC C E S S O I R E S E N O P T I O N

Le piédestal accessoire comprend :

• Diviseur à tiroir (1) • Clé (1)

• Vis (18) † • Supports (4) ††

† L’installation de la sécheuse utilise 8 vis †† Seulement pour la sécheuse

Outils requis pour l’installation :

• Tournevis à tête cruciforme (Phillips)

• Clé (fournie)

Pour vous assurer que l’installation est sécuritaire et sûre, conformez-vous aux directives suivantes.

wAVERTISSEMENT

• Une installation incorrecte peut entraîner des accidents graves.

• Les appareils électroménagers sont lourds. Deux personnes ou plus sont nécessaires à une installation sécuritaire du piédestal. Tout

non-respect de ces instructions peut entraîner des blessures du dos ou d’autres blessures.

• Ne laissez pas les enfants jouer avec le tiroir. Il fait courir un risque d’étouffement et de blessures.

• Ne marchez pas sur la poignée. Tout non- respect de cet avertissement peut entraîner des accidents graves.

• Si les électroménagers sont déjà installés,

débranchez tous les conduits d’alimentation électrique, d’eau, ou de gaz de même que les connexions de vidange ou de ventilation. Tout

non-respect de ces instructions peut entraîner une électrocution, un incendie, une explosion ou la mort.

• Portez des gants durant l’installation.

Rétractez

completement

Pour mettre la sécheuse à la même

hauteur que la machine à laver, rétractez completement les

la sécheuse en les tournant dans le sens des aiguilles d’une montre, puis tournez-les 1-1/2 tournes contre le sens des aiguilles d’une

montre.

REMARQUE : L’ensemble appareil et piédestal doit être placé sur un plancher solide, robuste et de niveau pour un fonctionnement adéquat.

pieds de nivellement de

Puis déserrez 1-1/2 tournes

Inserez l’éxtremité en forme de T des 4

souteneurs dans la base de la sécheuse comme illustré. Em appuyant sur l’arriére des souteneurs, tirez-les vers l’exterieur pour les ﬁxer en place.

Extremité en forme de T

Souteneur

AC C E S S O I R E S E N O P T I O N

INSTALLATION DU PIÉDESTAL

Pour la sécheuse

Pour la machine à laver/combo

3 4

Positionnez la sécheuse sur le piédestal. Assurez-vous que les pieds à l’avant et à l’arrière de la machine se logeront en les positions correctes. Les pieds de la sécheuse se logeront

intérieures tel qu’illustré.

Élever

Desserrez les contre-écrous des quatre pieds

de nivellement du vous puissiez les tourner avec la clé. Tournez dans le sens horaire pour élever ou dans le sens antihoraire pour abaisser jusqu’à le piédestal est au niveau et les 4 pieds solidement calées sur le plancher.

dans les positions les plus

Abaisser

piédestal jusqu’à ce que

Assurez-vous que les trous du piédestal sont alignés avec les trous des souteneurs. Insérez et serrez 2 vis à chaque coin pour ﬁxer solidement l’appareil au piédestal.

REMARQUE : Si les supports ne sont pas correctement installés, vous pourriez entendre du bruit et sentir des vibrations.

Placez l’appareil à l’endroit désiré.

Contre-écrou

Serrez solidement à la main tous les contre-

écrous. REMARQUE : Si les contre-écrous ne sont

pas serrés, vous pourriez entendre du bruit et sentir des vibrations.

Assurez-vous de branchez les électroménagers à tous les conduits d’alimentation électrique, d’eau ou de gaz de même qu’aux connexions de vidange ou de ventilation avant de mettre en marche.

Si la vibration est excessive à la première utilisation après l’installation, ajustez légèrement les pieds de nivellement.

AC C E S S O I R E S E N O P T I O N

INSTALLATION DE LA TROUSSE D’EMPILAGE

La trousse d’empilage comprend :

• Deux (2) rails latéraux

• Un (1) rail avant

• Quatre (4) vis

Outils requis pour l’installation :

• Tournevis à tête cruciforme (Phillips)

Pour vous assurer que l’installation est sécuritaire et sûre, conformez-vous aux directives suivantes.

wAVERTISSEMENT

• Une installation incorrecte peut entraîner des accidents graves.

• Le poids de la sécheuse et la hauteur de l’installation rendent la procédure d’empilage trop risquée pour une personne seule. Deux personnes ou plus sont nécessaires à une installation sécuritaire de la trousse d’empilage. T

instructions peut entraîner des blessures du dos ou d’autres blessures.

• N’utilisez pas la trousse d’empilage avec une

sécheuse au gaz lorsque les conditions sont potentiellement instables, par exemple dans une maison mobile.

avertissement peut entraîner des accidents graves.

•

Placez la machine à laver sur un plancher solide, stable, et de niveau pour qu’elle supporte sans risque le poids des deux appareils.

peut entraîner des accidents graves.

•

Si les électroménagers sont déjà installés, débranchez tous les conduits d’alimentation électrique, d’eau, ou de gaz de même que les connexions de vidange ou de ventilation.

Tout non-respect de ces instructions peut entraîner une électrocution, un incendie, une explosion, ou la mort.

out non-respect de ces

Tout non-respect de cet

Tout non-respect de cet avertissement

Assurez-vous que la surface de la machine à

laver est propre et sèche. Retirez la pellicule protectrice du ruban de l’un des rails latéraux de la trousse d’empilage.

Adaptez le rail latéral sur le côté de la partie

supérieure de la machine à laver tel qu’illustré dans la ﬁgure ci-dessus. Appuyez fermement la zone adhésive du rail sur la surface de la machine à laver. Fixez le rail latéral de la machine à laver avec une vis à l’arrière du rail. Répétez les étapes 1 et 2 pour attacher le rail de l’autre côté.

AC C E S S O I R E S E N O P T I O N

INSTALLATION DE LA TROUSSE D’EMPILAGE (suite)

Sécheuse

Machine à laver

Placez la sécheuse par-dessus la machine

à laver en ajustant les pattes de la sécheuse dans les rails latéraux tel qu’illustré. Évitez les blessures aux doigts. Ne les pincez pas entre la sécheuse et la machine à laver. Glissez lentement la sécheuse vers l’arrière de la machine à laver jusqu’à ce que les butées des rails latéraux coincent les pieds de la sécheuse.

Insérez le rail avant entre le bas de la

sécheuse et le haut de la machine à laver. Poussez le rail avant vers l’arrière de la machine à laver jusqu’à ce qu’il entre en contact avec les butées du rail latéral. Installez les deux vis restantes pour solidement ﬁxer le rail avant aux rails latéraux.

LG ELECTRONICS, INC.

1 an

pièces uniquement

10 ans

GARANTIE LIMITÉE APPLICABLE AUX SÉCHEUSES LG – CANADA

P/No. 3828EL3010L-CA

LG RV1309BT, RN1309BT, RV1309AT, RV1309DT Owner’s Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
