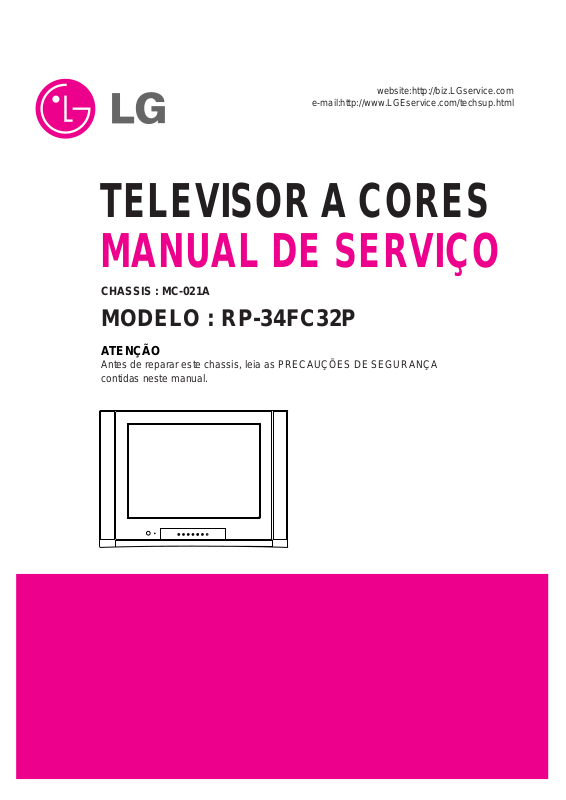

TELEVISOR A CORES

MANUAL DE SERVIÇO

ATENÇÃO

Antes de reparar este chassis, leia as PRECAUÇÕES DE SEGURANÇA contidas neste manual.

CHASSIS : MC-021A

MODELO : RP-34FC32P

website:http://biz.LGservice.com

e-mail:http://www.LGEservice.com/techsup.html

- 2 -

CONTEÚDO

PRECAUÇÕES DE SEGURANÇA...........................................................................................................................................................3

INSTRUÇÕES DE AJUSTE......................................................................................................................................................................4

CARACTERÍSTICAS DA FUNÇÃO DO MICOM ......................................................................................................................................9

GUIA DE SOLUÇÃO DE PROBLEMAS .................................................................................................................................................13

DIAGRAMA DE BLOCOS.......................................................................................................................................................................17

VISTAS EXPLODIDAS ...........................................................................................................................................................................20

LISTA DAS VISTAS EXPLODIDAS........................................................................................................................................................21

LISTA DE PEÇAS DE REPOSIÇÃO.......................................................................................................................................................22

DIAGRAMA ELÉTRICO..............................................................................................................................................................................

GUIA PARA LOCALIZAR COMPONENTES ..............................................................................................................................................

PAINEL DE CIRCUITO IMPRESSO...........................................................................................................................................................

ESPECIFICAÇÕES

POTÊNCIA DE ENTRADA ................................................................................................................................... AC 100-240V~50/60Hz

CONSUMO DE ELETRICIDADE.......................................................................................................................................................160W

IMPEDÂNCIA DE ENTRADA DE ANTENA ...................................................................VHF/UHF : 75W desbalanceado (entrada única)

FAIXA DE CANAIS

12 canais VHF.........................................................................................................................................................................Canais 2-13

56 canais UHF.......................................................................................................................................................................Canais 14-69

125 canais CATV......................................................................................................................................Canais 01, 02 ao 13, 14 ao 125

FREQUÊNCIAS INTERMEDIÁRIAS

F.I. portadora de imagem ...........................................................................................................................................................45,75MHz

F.I. portadora de som .................................................................................................................................................................41,25MHz

F.I. sub-portadora de cor............................................................................................................................................................42,17MHz

Frequência central......................................................................................................................................................................44,00MHz

CONSTRUÇÃO DO CHASSIS......................................................................................................Chassis estado sólido (solid state) I.C.

CINESCÓPIO.................................................................................................................................................................A80ERF042X64H

SAÍDA DE SOM ...............................................................................................................................(A 10% de distorção harmônica) 5W

GABINETE .....................................................................................................................................................................................Plástico

ABREVIAÇÕES UTILIZADAS NESTE MANUAL

AC...................................................................Corrente Alternada

ACC ..............................................Controle automático de croma

ADJ............................................................Ajuste ou alinhamento

AFC........................................Controle automático de frequência

AGC..............................................Controle automático de ganho

AF .....................................................................Áudio Frequência

APC..................................................Controle automático de fase

AMP...........................................................................Amplificador

CRT.............................................................................Cinescópio

DEF.................................................................................Deflexão

DET...................................................................................Detetor

DY.........................................................Bobina Defletora (YOKE)

ES .....................................................Eletrostaticamente sensível

FBP.....................................................................Pulso de retorno

FBT......................................Transformador horizontal (Fly-Back)

GND......................................................................................Terra

HV..............................................................................Alta Tensão

ITC ........................................Centro intermediário de comutação

OSC..........................................................................Osciloscópio

OSD................................Caracteres na tela (On Screen Display)

PCB....................................................Painel de circuito impresso

RF.....................................................................Rádio Frequência

SEP..............................................................................Separador

SYNC ........................................................................Sincronismo

SVC..............................................................Controles de volume

SIF............................................Frequência intermediária de som

VIF..........................................Frequência intermediária de vídeo

H. ..................................................................................Horizontal

V........................................................................................Vertical

IC ......................................................................Circuito integrado

- 3 -

PRECAUÇÕES DE SEGURANÇA

ADVERTÊNCIA : Antes de reparar este chassis., leia as “ PRECAUÇÕES DE RADIAÇÃO POR RAIO X “, “ INSTRUÇÕES

DE SEGURANÇA “ e “ AVISO SOBRE SEGURANÇA DE PRODUTOS “.

Muitas partes elétricas e mecânicas neste chassis, tem características relacionadas com a segurança. Estas características frequentemente não são verificadas nas inspeções visuais e a proteção que proporcionam contra a RADIAÇÃO DE RAIO “ X “ nem sempre se obtem utilizando componente com maior potência ou de maior isolação. As peças que têm essas características de segurança são identificadas por uma marca [ ] impressa sobre o diagrama esquemático e a marca [

¡ ] impressa na lista de partes elétricas. Antes de substituir algum destes componentes, leia cuidadosamente este manual. O uso de peças de reposição que não tenham as mesmas características de segurança, como especificado na lista de material de reposição, pode gerar Radiação de Raios “X”.

1. A tensão excessiva pode causar RADIAÇÃO POR RAIOS “ X “ potencialmente perigosa. Para evitar tais perigos, a tensão não deve exceder o limite especificado. O valor nominal para a alta tensão no anodo do cinescópio é de 25 kV com brilho no máximo conforme especificação da fonte. A alta tensão não deverá exceder, de forma alguma, 28 kV. Cada vez que o receptor necessitar de reparo, deve-se verificar a alta tensão e registrá-lo como parte da história do aparelho. É importante utilizar um medidor de tensão que seja confiável.

2. A única fonte de RADIAÇÃO DE RAIO “ X “ neste receptor de televisão é o tubo de imagem. Para proteção contínua da RADIAÇÃO DE RAIO “ X “, a substituição do cinescópio deve ser feita somente por outro idêntico especificado na lista de peças.

3. Algumas partes deste receptor tem caracterîsticas especiais relacionadas com a proteção contra RADIAÇÃO DE RAIO “ X “. Para que a proteção seja contínua, a seleção de peças de reposição deve ser efetuada depois de ler o AVISO SOBRE SEGURANÇA DE PRODUTOS que aparece mais abaixo.

PRECAUÇÕES DE RADIAÇÃO POR RAIO “ X “

1. Quando o receptor está em operação, são geradas tensões potencialmente altas em torno de 25-29 kV. Operar o receptor fora de seu gabinete ou com a tampa traseira removida pode causar perigo de choque elétrico. (1) Ninguém deverá tentar reparar o aparelho sem estar familiarizado com as precauções que são necessárias quando se trabalha com um equipamento de alta tensão. (2) Sempre descarregue o anodo do cinescópio ao terra para evitar o risco de choque elétrico antes de remover o conector do anodo (chupeta de alta tensão). (3) Descarregue completamente o potencial do cinescópio antes de manuseá-lo. O cinescópio é de alto vácuo, e se quebrar, os fragmentos de vidro são expelidos violentamente.

2. S e queimar algúm fusível deste receptor de televisão, substitua-o por outro especificado na lista de peças elétricas.

3. Quando substituir placas de circuito impresso ou módulos, fixe seus fios nos terminais antes de soldar.

4. Quando substituir uma resistência de potência (resistor de película de óxido metálico) no painel de circuito impresso, mantenha os seus terminais com 10mm de distância do painel.

5. Mantenha os fios e cabos distantes de componentes de alta potência e de alta temperatura.

6. Este receptor deve operar em redes de 100 a 240 V AC.

7. Antes de devolver este aparelho ao cliente, faça uma verificação de fuga de corrente sobre as partes metálicas expostas do gabinete, tais com antenas, terminais, cabeças de parafusos, tampas de metal, alavancas de controle, etc., e certifique-se de que o aparelho funciona sem perigo de choque elétrico. Ligue o cabo de rede do aparelho diretamente a uma tomada de força de 100-240 V AC. Não

utilize um transformador de isolação durante este teste. Utilize um voltímetro de no mínimo 1KW por Volt de sensibilidade, da forma que se segue. Quando a unidade estiver conectada ao AC, pulse o comutador primeiramente em “ON” (ligado) e em seguida em “OFF” (desligado), meça desde um ponto de terra conhecido (tal como um terminal de terra central da rede elétrica) a todas as partes metálicas expostas do televisor ( antenas, teclas metálicas, capas metálicas, alavancas de controle, etc..) especialmente qualquer parte metálica que possa oferecer um caminho ao chassis. Nenhuma medição de corrente elétrica deve exceder 0,5 mA. Repita a prova mudando a posição do pluque de rede na tomada AC. Qualquer medição que não esteja dentro dos limites aqui especificados, representam risco potencial de choque elé trico que deve ser sanado antes que o aparelho retorne ao cliente.

INSTRUÇÕES DE SEGURANÇA

AVISO SOBRE SEGURANÇA DE PRODUTO

DEVICE UNDER

TEST

TEST ALL

EXPOSED METAL

SURFACES

2-WIRE CORD

ALSO TEST WITH PLUG REVERSED (USING AC ADAPTER PLUG AS REQUIRED)

EARTH GROUND

LEAKAGE CURRENT TESTER

(READING SHOULD

NOT BE ABOVE

0.5mA)

+ -

Aparelho a ser examinado

Probador de fuga de corriente

A leitura não deve exceder 0.5mA

Prove todas as superficies metálicas

Também prove com o plugue de rede invertendo a polaridade

Terra

1. Objetivo

Estas instruções se aplicam ao chassis MC-021A.

2. Notas

(1) Pelo fato deste chassis ser isolado, não há necessidade

de transformador de isolação. De qualquer forma, o uso do transformador de isolação ajuda a proteger os

instrumentos de medida. (2) Os ajustes devem ser realizados na seqüência correta. (3) Os ajustes devem ser realizados sob condições de 25±5°C

de temperatura e 65±10% de umidade relativa a menos

que se especifique em contrário. (4) A tensão de entrada do receptor deve se manter em 100-

240V±10% durante o procedimento de ajuste. (5) O receptor deve ser ligado cerca de 15 minutos antes dos

ajustes.

Entretanto o ajuste na moldura pode ser feito

imediatamente no jig . (6) Sinal; o sinal de cor padrão é ajustado em 65±1dBµV. O

sinal padrão de cor se refere ao sinal do padrão digital.

3. Ajuste da tensão de Screen

3.1 Passos preliminares

(1) Ligue o televisor. (2) O receptor deve ser ligado cerca de 15 minutos antes dos

ajustes.

3.2 Ajuste

(1) Ajuste na condição de nenhum sinal do RF. (2) Pressione a tecla ADJ ou SVC no Controle Remoto para

obter a linha horizontal. (3) Gire o controle Screen até fazer desaparecer a linha

horizontal e então, gire, no sentido contrário, até que

comece a mostrar a linha horizontal.

4. Ajuste de Pureza e Convergência

4.1 Ajuste de Pureza

(1) Passos preliminares

¤ Coloque a tela colorida VERMELHO.

¤Ł Desmagnetize o cinescópio e o gabinete com uma

bobina desmagnetizadora.

(2) Ajuste da Linha Horizontal

¤ Pré ajuste a Convergência estática (STC) com o

conjunto de imãs de 4 e 6 pólos.

¤Ł Verifique se o feixe passa na máscara de sombra

fixando, respectivamente, dois imãs localizados em direções opostas.

¤Ø Caso contrário, ajuste um imã de modo que o feixe

passe com precisão na máscara de sombra.

(3) Ajuste da Pureza

¤ Avance o Yoke na direção do Cinescópio. ¤Ł Coloque um padrão tela vermelha e ajuste o imã de

dois pólos para que a parte central seja vermelha e para que as porções verde e azul fiquem iguais. < Fig. 1> (Tome cuidado com o ARO caso o imã de dois pólos fique mais aberto do que 30 graus.)

¤Ø Faça com que a tela fique totalmente vermelha por

meio do movimento lento do Yoke em sua direção <Fig.2>. (No ajuste do Yoke use uma desparafusadeira elétrica cujo torque seja menor do que 10kg/cm).

4.2 Ajuste da Convergência

(1) Equipamento necessário

¤ Bobina desmagnetizadora ¤Ł Jig de fixação de convergência

(2) Passos Preliminares

¤ Coloque o televisor em funcionamento 15 minutos

antes do ajuste.

¤Ł Desmagnetize o cinescópio e o gabinete com a bobina

desmagnetizadora.

¤Ø Coloque o padrão de linhas cruzadas (Cross Hatch). ¤Œ Ajuste o contraste e o brilho no nível adequado para

sua visualização.

(3) Ajuste de Convergência Estática (STC)

¤ Coloque o padrão de linhas cruzadas (Cross Hatch). ¤Ł Ajuste o Foco com o ajuste de foco.

- 4 -

INSTRUÇÕES DE AJUSTE

G R BG R B

RG R B

<Fig. 1>

<Fig. 2>

Posição C L,R,X,Y A,B,D,E 3,6,9,12 2,4,8,10

Convergência

Cores : R/B, R/G, B/G <Unidade: mm>

Cada indicador atua

num intervalo de 30

ø.

Ajuste depois de

aquecer por mais de 15 minutos.

A posição de ajuste é o

centro do círculo acima.

A especificação na

direção horizontal e vertical são iguais.

10 12 2

A X B

9 L C R 3

D Y E

8 6 4

CondiçãoEspecificaçãoConteúdo

Cores Cores Cores Cores Cores

29"

0/0.8

0,8 0,8 1,0 1,4

¤Ø Abra os imãs de 4 pólos até que as linhas verticais

vermelhas e azuis coincidam.

¤Œ Gire os imãs de 4 pólos mantendo o ângulo entre os

imãs de 4 pólos até que as linhas horizontais vermelha e azul coincidam.

¤ºAbra os imãs de 6 pólos até que o ajuste horizontal da

linha magenta (vermelho e azul) e a linha verde coincidam.

¤ Gire os imãs de 6 pólos até que a linha vertical magenta

(vermelho e azul) e a linha verde coincidam.

(4) Ajuste da Convergência Dinâmica (DYC)

¤ Ajuste da Linha Vertical : Ajuste movendo o yoke para a

direita e para a esquerda.

¤Ł Ajuste da Linha Horizontal : Ajuste movendo o yoke

para cima e para baixo.

5. Ajuste do Balanço de Branco

Realize primeiramente os ajustes de screen. Conforme a seqüência a seguir, é possível ajusta-la manualmente.

5.1 Equipamento necessário

(1) Medidor automático do balanço de branco(Pode gerar

padrões de alta ou baixa luminosidade).

(2) Medidor de balanço de branco (Tubo Analisador de cor,

CA-100)

(3) Controle Remoto SVC para os ajustes.

5.2 Passos Preliminares

(1) Sintonize o televisor para receber um sinal de 100%

padrão branco.

(2) Realize primeiramente os ajustes de screen.

5.3 Ajuste

(1) O balanço de branco pode ser ajustado por meio do

Controle Remoto SVC.

(2) Entre no modo de ajuste pressionando a tecla INSTART e

selecione o modo RGB W-B com CHD, E , VOLF, G . (3) Ajuste o item com CHD, E . (4) Ajuste os dados com VOLF, G .

(5) Procedimentos de Ajuste

¤ Ajuste o contraste e o brilho até que o sinal da área de

alta luminosidade seja 35 Ft.L.

¤ŁSelecione o (G-DRIVE) GD e ajuste a coordenada Y em

alta luminosidade; selecione (B-DRIVE) BD e ajuste a coordenada X de modo que as coordenadas de cor de alta luminosidade tenham os valores da tabela abaixo.

¤Ø Ajuste o contraste e o brilho de modo que o nível do

brilho seja de 4,5Ft.L.

¤ŒSelecione o (G-CUTOFF) GC e ajuste a coordenada Y

em baixa luminosidade, selecione (B-CUTOFF) BC e ajuste a coordenada X de modo que as coordenadas da cor em baixa luminosidade tenham os valores da tabela abaixo.

¤ºRepita os passos do ¤ ~ ¤Œ até obter as coordenadas

da cor em alta e baixa luminosidade.

¤ Revise os resultados do ajuste utilizando um medidor

de balanço de branco.

6. Ajuste de Foco

Ajuste após funcionar a unidade por um tempo suficiente.

6.1 Passos Preliminares

(1) Injete no televisor o sinal do gerador de padrões. (2) Pressione a tecla APC no Controle Remoto para habilitar

a função de controle automático de imagem APC ON.

6.2 Ajuste

Ajuste o foco central com o controle superior de foco e ajuste o foco nos cantos com o ajuste inferior de foco. Repita o ajuste de foco até que se tenha um foco adequado.

7. Ajuste de Sub-Brilho

Deve-se ajustar, em primeiro lugar, o balanço de branco.

7.1 Passos Preliminares

(1) Selecione o modo de Sub-Brilho pressionando a tecla ADJ

ou SVC no Controle Remoto de SVC. (Ao usar a tecla INSTANT, seleciona-se o modo de Sub imagem e em seguida ajuste o Sub brilho.)

(2) Neste momento, o sinal é recebido e selecionado

automaticamente e muda de estado de imagem.

CONTRASTE : 20

BRILHO : 40 SUB Brilho TINT : 0 Estado da imagem COR : 0

NITIDEZ : 60

DRP : OFF

7.2 Ajuste

Ajuste até que o número 2 desapareça na escala de cinza do sinal do monoscópio por meio das teclas VOL F e VOL G <Fig.3>.

- 5 -

Temperatura

da cor

CoordenadaXCoordenada

Observações

Dynamic


ON(+2000)

275!8270!8

12500 K

RGB

W-B

RD(0-3F) GD(0-3F) BD(0-3F) RC(0-3F) GC(0-3F) BC(0-3F)

31 25 31 31 25

31 25 31 31 25 31

Ajuste claro elevado

“ “

Ajuste da luz baixa

“ “

Menu LG 29” Flat LG 32” Wide Observações

8. Ajuste do Secundário-Matiz

O ajuste do Secundário-Matiz não necessita ser ajustado no processo da linha mas é exposição na modalidade do ajuste a corresponder com o SVC.

9. Ajuste de dados de Deflexão

9.1 Passos Preliminares

(1) Fixe os dados de deflexão com o Controle Remoto de SVC. (2) Entre no modo de ajuste de deflexão por meio da tecla

INSTART e selecione o modo de ajuste CXA2150 com as

teclas CH D e CH E . (3) Use as teclas CH D e CH E para mudar os itens de ajuste. (4) Use as teclas VOL F e VOL G para mudar os dados.

9.2 Modo de Ajustes de TV

(1) Ajuste de Posição Vertical

Selecione o VP 0 (V-POSITION) e ajuste até que o centro

mecânico e o centro da tela coincidam.

(2) Ajuste da Altura

Selecione VP 1(V-SIZE) e ajuste até que o pequeno

círculo interno do Padrão Digital coincida com a linha

exterior da tela como é mostrado na figura.

Selecione VP 2(UP-VLIN) ou VP 3 (LO-VLIN) e ajuste até

que o grande círculo interno do Padrão Digital coincida

com a linha exterior da tela como é mostrado na figura.

(3) Ajuste de Posição Horizontal

Selecione VP 4(H-POSITION) e ajuste até que a imagem

esquerda e direita sejam simetricamente iguais.

(4) Ajuste da Largura

Selecione VP 5(H-SIZE) e ajuste até que a imagem

esquerda e direita do Padrão Digital ocupe dois espaços e

meio ou três espaços em branco.

(5) Ajuste de Pincushion

¤ Selecione VP 6(AFC-BOW) e ajuste as linhas curvas da

esquerda e direita tanto as inferiores como as superiores.

¤Ł Selecione VP 7(AFC-ANGLE) e ajuste a inclinação

vertical.

¤Ø Selecione VP 8(PIN-PH) e ajuste até que a tela seja um

retângulo perfeito.

¤ŒSelecione VP 9(PIN-AMP) e ajuste até que a distorção

de pincushion desapareça no lado esquerdo e direito.

¤ºSelecione VP 10, 11(UP-CORNERPIN, LO-CORNERPIN)

e ajuste até que a distorção de pincushion desapareça na parte superior e inferior da tela, respectivamente.

9.3 Ajuste da deflexão da Modalidade 1081I

Este ajuste deve ser ajustado manualmente recebendo o sinal 1080I transmitido na CAIXA do ALTO do JOGO. Ajuste após ter terminado o ajuste da deflexão da modalidade 480I/P.

(1) Passos Preliminares

1) Sanction Y, Pb, Pr entrada do fotorreceptor da CAIXA do ALTO do JOGO ao termianl input do componente 2 .

2) Mova a canaleta da CAIXA do ALTO do JOGO e receba o teste padrão digital.

3) Entre no modo de ajuste de deflexão por meio da tecla INSTART e selecione o modo de ajuste CXA2150 1080I com as teclas CH D e CH E .

4) Use as teclas CH D e CH E para mudar os itens de ajuste.

5) Use as teclas VOL F e VOL G para mudar os dados.

[ o sinal de saída 1080I é tamanho de tela de 16:9

bàsicamente mas para a conveniência do ajuste, é mudado automaticamente à modalidade de 4:3 ao entrar na modalidade do ajuste.

(2) Ajuste da Modalidade 1080I

Na mesma maneira que o ajuste da deflexão da modalidade da tevê .

1) Ajuste de Posição Vertical

Selecione o VP 0 (V-POSITION) e ajuste até que o centro mecânico e o centro da tela coincidam.

2) Ajuste da Altura

Selecione VP 1(V-SIZE) e ajuste até que o pequeno círculo interno do Padrão Digital coincida com a linha exterior da tela como é mostrado na figura. Selecione VP 2(UP-VLIN) ou VP 3 (LO-VLIN) e ajuste até que o grande círculo interno do Padrão Digital coincida com a linha exterior da tela como é mostrado na figura.

- 6 -

0 1 2 3 4 . . . 9

<Fig. 3>

3) Ajuste de Posição Horizontal

Selecione VP 4(H-POSITION) e ajuste até que a imagem esquerda e direita sejam simetricamente iguais.

4) Ajuste da Largura

Selecione VP 5(H-SIZE) e ajuste até que a imagem esquerda e direita do Padrão Digital ocupe dois espaços e meio ou três espaços em branco.

5) Ajuste de Pincushion

¤ Selecione VP 6(AFC-BOW) e ajuste as linhas curvas da

esquerda e direita tanto as inferiores como as superiores.

¤Ł Selecione VP 7(AFC-ANGLE) e ajuste a inclinação

vertical.

¤Ø Selecione VP 8(PIN-PH) e ajuste até que a tela seja um

retângulo perfeito.

¤ŒSelecione VP 9(PIN-AMP) e ajuste até que a distorção

de pincushion desapareça no lado esquerdo e direito.

¤ºSelecione VP 10, 11(UP-CORNERPIN, LO-CORNERPIN)

e ajuste até que a distorção de pincushion desapareça na parte superior e inferior da tela, respectivamente.

10. Ajuste da Deflexão de D/W

Unnecesary

11. Ajuste da posição OSD

Este ajuste deve ser feito somente quando houver problemas na posição horizontal do OSD.

(1) Entre no modo de ajuste do OSD pressionando a tecla

INSTART no Controle Remoto de serviço e selecione o modo de posição do OSD pressionando as teclas CHD e CH E. Ajuste a posição horizontal, pressionando as teclas VOL F e VOL G. (Dados da inicial da POSIÇÃO de OSD:

(2) Na seleção de ajuste da posição OSD, a barra do modo

OSD é exibida na tela como na <fig 4>. Ajuste com as teclas VOL F e VOL G até que a barra do lado esquerdo e direito fiquem simetricamente iguais.

- 7 -

<Fig. 4>

12. Tabela de dados de ajuste IIC BUS

- 8 -

Ajuste Inicial dos Dados Secundários do Ajuste

0 1 2 3 4 5 6 7 8

9 10 11 12 13 14

Menu OSD Ajuste Escala

Ajuste Inicial & Ajuste da Modalidade

480I/P 1080I mode

V-Position

V SIZE

H-Position

H SIZE

Trapezoid Correction

A-Angle Correction

A-Bow Correction

Pin Cushion Upper Corner Pin Lower Corner Pin

Upper LINEARITY Lower LINEARITY

V-LINEARITY

0 ~ 63 0 ~ 63 0 ~ 63 0 ~ 63 0 ~ 63 0 ~ 63 0 ~ 63 0 ~ 63 0 ~ 63 0 ~ 63 0 ~ 15 0 ~ 15

V-POSITION

V-SIZE

H-POSITION

H-SIZE

PIN-PH

AFC-ANGLE

AFC-BOW

PIN-AMP UP-CORNER PIN LO-CORNER PIN

UP-VLIN LO-VLIN

V-VLIN S-CORR V-SCRO

27 39 38 31 36 32 34 10 25 15

4 4 6 3

Necessary Necessary Necessary Necessary Necessary Necessary Necessary Necessary Necessary Necessary Necessary Necessary Necessary Necessary Necessary

15 40 35 42 19 31 31 37 34 25

Necessary Necessary Necessary Necessary Necessary Necessary Necessary Necessary Necessary Necessary Necessary

1 2 3

Ajuste

Sub Bright

Sub Contrast

Sub Tint

Escala

0 ~ 63 0 ~ 15

-21 ~ 42

OSD

SUB-BRIGHT

SUB-CONTRAST

SUB-TINT

Ajuste Inicial

6 0

Observação

Necessary Unnecesary Unnecesary

1. Periférico H/W

2. Características do Sistema

(1) Sistema de Sintonia F.S. de 181 Canais, Função AFT,

Dados de memória de sintonia fina (Todos os canais)

(2) Seleção direta de canais com botões de numeração,

Seletor de memória de canais com botões up/down.

(3) AUTO Programação, CH Memory/ERASE, Canais

Favoritos

(4) Opção : PIP(1/16,1/9,1/4,POSIÇÃO, ENTRADA, SWAP,

CH+/-, STILL-Main/PIP)

(5) MTS,DASP, Dolby Virtual, Altofalante, Função de

Equalizador de 5 Faixas (0.1/0.4/1/4/10kHz) (6) APC(EZ EYE/CLEAR/OPTIMUM/SOFT/USER),DRP (7) DTV(Entrada de DVD, D-TV) (8) Conexões EZ, Caption(Inglês) (9) HDTV Pronto

- 9 -

3. Configuração dos Pinos

Características da Função do MICOM

[ Arranjo das teclas locais : TV/AV $ MENU $ OK $ VOL- $ VOL+ $ CH- $ CH+ $ POWER

IC Name Usage CXA2150AQ Deflexão e Imagem CXA2069 Interruptor A/V VSP9427 PIP, Processador Progressivo

PIP Processador, Decodificador Y/U/V MSP34X1G Processador de Som uPD64083GF Comb filter 3D LGDT1000B Filtro -H-¥– X24C16 EEPROM

CXA2151Q Seletor de Video/Sync

1 2 3 4 5 6 7 8

9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32

64 63 62 61 60 59 58 57 56 55 54 53 52 51 50 49 48 47 46 45 44 43 42 41 40 39 38 37 36 35 34 33

¡ Hsync ¡ Vsync ¡ P40/AD4 ¡ P41/INT2 ¡ P42/TIM2 ¡ P43/TIM3 ¡ŒP24/AD3 ¤ˇ ¡ŒP25/AD2 ¤ˇ ¡ŒP26/AD1 ¤ˇ ¡ŒP27/AD5 ¤ˇ ¡ŒP00/PWM4 ¤ ¡ P50/PWM7 ¤ ¡ŒP01/PWM5 ¤ ¡ P47 ¤ ¡ŒP02/PWM6 ¤ ¡ P51 ¤ ¡ŒP17/Sin/R0 ¤ˇ ¡ P32 ¤ ¡ P44/INT1 ¡ P56 ¤ ¡ŒP45/Sout ¡ P57 ¡ŒP46/Sclk ¡ AVcc ¡ HLF/AD6 ¡ P72 ¡ Vhold/P71 ¡ Cvin/P70 ¡ CNVss ¡ Xin ¡ Xout ¡ Vss

¤ˇ P52/R ¡ ¤ˇ P53/G ¡ ¤ˇ P54/B ¡

¤ˇ P55/Out1 ¡ ¤ P04/PWM0 ¡Œ ¤ P05/PWM1 ¡Œ

P60 ¡

¤ P06/PWM2 ¡Œ

P61 ¡

¤ P07/PWM3 ¡Œ

P62 ¡ ¤ˇ P20 ¡Œ ¤ˇ P21 ¡Œ ¤ˇ P22 ¡Œ ¤ˇ P23 ¡Œ

¤ˇ P10/Out2 ¡Œ

¤ P65 ¡

P11/SCL1 ¡Œ

¤ P66 ¡

P12/SCL2 ¡Œ

¤ P67 ¡

P13/SDA1 ¡Œ P14/SDA2 ¡Œ

¤ˇ P15 ¡Œ

¤ˇ P16/INT3 ¡Œ

¤ˇ P03/PWM7 ¡Œ

¤ˇ P30/AD7 ¡Œ ¤ˇ P31/AD8 ¡Œ

RESET ¡

P64/OSC2/Xcout ¡Œ

P63/OSC1/Xcin ¡

Vcc ¡

Hsync -> Vsync ->

Eye ->

IR ->

IC Power Detection ->

N.C

AGC ->

Booster Control <-

N.C Key In2 -> Key In1 ->

Key Out0 <-

Key In0 ->

N.C Key In3 <-

Key Out1 <-

N.C

Vcc ->

Filter ->

RVCO ->

Hold ->

CVBS In ->

Vss ->

8MHz In ->

8MHz Out <-

Vss ->

-> OSD R

-> OSD G

-> OSD B

-> Ys(Out1) N.C SCREEN N.C

-> TILT2

-> TILT1

-> PIP_Vol(PWM) N.C <- Abnormal N.C

-> B-Power

-> Degausing

-> Ym(Out2)

-> N.C

-> SCL1(EEPROM) N.C

-> SCL2(Normal)

-> Tx(Easy Out) <-> SDA1(EEPROM) <-> SDA2(Normal) <- IIC Request <- Rx(Easy In)

-> S-Mute

-> F0/F1(FREQ.S/W)

-> IIC Reset <- Reset

-> 27MHz Out <- 27MHz In <- 5V

1 1 1 1

1 O O

0 O O

1 O O O O

O O O O

0 0 0 0 0 0 1 0 0 1 0 1 0 1 1 1 1 0 0 0

4. Descrição dos pinos

- 10 -

Símbolo Descrição da Função

Eye in

IR(Remocon)

Tensão B_IC

N.C

AGC

Booster Control

N.C

Key-In2

Key-In1

Key_Out0

Key_In0

N.C

Tecla-In3

Tecla_Out1

N.C

AVcc

Filtro

RVCO

¤ˇ

O Sincronização Horizontal. Sinal de Entrada O Polaridade de Entrada : Ativa L

O Sincronização Vertical. Sinal de Entrada O Polaridade de Entrada : Ativa L

O Entradas C dados de croma da imagem (Dados de entrada em A/D)

O Para as entradas pelo Controle Remoto (use um interruptor externo)

O Detecte a capacidade do IC(o dado de saída inicial depois de inicializar o IC em

Baixo)

O Inputs o século do sinal da imagem da entrada

O Impulsionador da saída de ligar/desligar do tuner principal

O Terminal de entrada da tecla local

O Terminal de saída da tecla local

O Terminal de entrada da tecla local

N.C

O Terminal de entrada da tecla local

O Terminal de saída da tecla local

N.C

O Fonte Analógica

O Terminal do Filtro por TITULO.

N.C

- 11 -

Símbolo Descrição da Função

V-Hold

CVBS In

CNVss

X In

X Out

Vss

Vcc

OSC1

OSC2

RESET

IIC-Reset

F0/F1(FREQ. S/W)

S-Mute

Rx(Easy In)

IIC Request

SDA2

SDA1

Tx(Easy Out)

SCL2

N.C

SCL1

N.C

Desmagnetização

Ativado

N.C

¤ˇ

O Terminal para CAPTION

O Terminal de entrada CAPTION CVBS

O Terra Analógico

O Entrada 8MHz

O Saída 8MHz

O Terra Digital

O Alimentação Digital

O Entrada 27MHz (para OSD)

O Saída 27MHz (para OSD)

O Inicialização do IC do Micom

O Porta capacitada para inicialização do IC relacionado com cada controlador IIC.

480I/P na altura da elevação do sinal um, 1080I na altura do ponto baixo do sinal um

O Mute Sadio

O Terminal de entrada Easy_Link Rx

O Para o ajuste do IIC(Active Low) o MICOM não funciona por completo para

ajustar a linha.

O A troca de dados pode ser lida na EEPROM depois de ajustar as linhas.

O Dados 1 IIC (Para IIC em Normal) —> Usando IIC H/W.

O Dados 2 IIC (Para ajustar o IC que controla a EEPROM/SPK) —> Usando IIC

H/W

O Terminal de Saída Easy_Link Tx

O IIC Clock 1(Para ajustar o IC em Normal) —> Usando IIC H/W

O IIC Clock 2(Para ajustar o IC que controla a EEPROM/SPK) —> Usando IIC

H/W

O Para inicializar o IC VKC para DPG.

O Para tons médios (deve corresponder ao IC CROMA)

O Terminal de Saída da Desmagnetizadora

O Ativado(Ativo Baixo )

- 12 -

Símbolo Descrição da Função

ABN

N.C

PIP Volume(sub)

TILT 1

TILT 2

N.C

SCREEN

N.C

OSD B

OSD G

OSD R

¤ˇ

O Condição anormal de todo o membro nada ele relógios (ativos baixos)

O Dados de saída de som da sub imagem(Usando PWM )

O Indicador para desmagnetização -/+ (Alto —> + / Baixo —> -)

O Desmagnetizadora do terminal de saída (PWM)

N.C

O Saída elevada da hora regulamentar da linha horizontal

O Saídas Ys pelo OSD

O Saídas B pelo OSD

O Saídas G pelo OSD

O Saídas R pelo OSD

- 13 -

GUIA DE SOLUÇÃO DE PROBLEMAS

Desconecte o cabo de alimentação e

volte a ligá-lo.

Verifique a tensão do

C853.

Verifique a tensão do C871 (+B).

Não funciona

Verifique a tensão do C821.

Verifique a tensão no pino 4 do IC801.

Verifique o IC801 e componentes

periféricos.

Verifique C871 (B+).

Ligado

Modo Power Latch

Não liga

+B Anormal

Verifique R804, R805, R806,

R807, R808.

Verifique a tensão no

pino 51 do IC001.

Verifique Q871, RL802.

Verifique os fusíveis

RL802 e DB814.

Verifique os diodos

D802, D803, D804.

Verifique R809, R810.

Verifique a seção

secundária.

Verifique IC851, ZD005,

L010.

Verifique IC04.

(KA7542Z)

Verifique D802, D803, D804.

Verifique IC802, IC803.

Verifique a tensão no pino 33 do IC001.

Verifique a tensão no pino 36 do IC001.

Verifique as formas de ondas nos pinos

30 e 31 do IC001.

Verifique X001 e substitua o IC001.

Modo Standby

Ligado

Normal

C: D: E:

Normal

Anormal

Standby Vcc

Anormal

Normal

Standby : 0V NORMAL : 135V

Standby : 10V NORMAL : 12,4V

Standby : 0V NORMAL : 8,5V

Normal

Standby : 5V (Alto) NORMAL : 0V (Baixo)

(Verifique o u-COM)

Inicialize na tensão : 5V

X-tal

u-COM Vcc :5V

Inicialize o IC.

1. Não Funciona

- 14 -

4. Linha Horizontal

Verifique VD+, VD-(Saída

Vertical) do Empacotamento

Progressivo.

Verifique a saída do pino 2 do

IC302.

Verifique a tensão do IC301.

(Pino 6 : 14V Pino1 : -14V)

Verifique SPA, SCL do

empacotamento progressivo.

Normal

Anormal

5. Sem OSD

Verifique pinos 1, 2 do IC001 .

Verifique as formas de ondas

nos pinos 34 e 35 do IC001.

Verifique C061, C062, L007.

Verifique as formas de ondas

nos pinos 61~64 do

IC001.(Saída do OSD).

Verifique a placa DPG.

Verifique o waveform de CVBS

de IC001 Pin28.

Verifique as formas de ondas

em Q001, Q002.

Normal

Anormal

Não

OSD OSC

H-BLK/V-BLK

2. Sem Memória Automática de Canais e Mudança de Canais

3. Fluxo de Sincronização

Verifique o HFBP de Empacotamento

progressivo. (Progressive Pack)

Verifique e substitua o

Progressivo.

Verifique R426, ZD403.

Normal

Anormal

Normal

Verifique a SCL, SDA, VCC de

IC001.

Verifique Q251, Q252.

(Placa Progressiva )

Verifique Vout.

(PWB Principal )

Verifique Q101.

Verifique

Tuner.

Anormal

Anormal Anormal

- 15 -

6. Sem som

6.1 No caso de não haver som no altafalnte principal

Verifique o sinal nos pinos 4 e 12

do IC652(L/R AMP).

Verifique os conectores P651,

P650.

Verifique os pinos 24 e 25 do

IC601.

Verifique o SIF sinal nos pinos 47

do IC601.

Verifique o IC601. Verifique o TU101 Tuner.

Verifique Q601, Q602 e

circuitos periféricos.

Verifique o circuito periférico

de S-mute.

Não

AV + DASP + Placa de Áudio

Não

Verifique o sinal nos pinos 5 do

IC602(Centro AMP).

Verifique os conectores P604.

Verifique os pinos 24 e 25 do

IC601.

Verifique o SIF sinal nos pinos 47

do IC601.

Verifique o IC601. Verifique o TU101 Tuner.

Verifique Q604, Q605 e

circuitos periféricos.

Verifique o circuito periférico

de S-mute.

Não

AV + DASP + Placa de Áudio

Não

6.2 No caso de não haver som no Centro

- 16 -

7. Sem Imagem(Sem problema no som)

Verifique o sinal do JA203.

Verifique as formas de ondas no

pino 41(Vout) do IC201S.

(Placa Progressiva)

Verifique Q209 do

A/V+DASP+placa de Áudio.

Verifique e substitua DCF

PACK.

Verifique o Tuner(Sintonizador)

TU101. (Sinal de Vídeo)

Verifique 5V, 33V do TU101.

Verifique pino 3(Yout) do

DCF.

Verifique Yin principal na

placa progresiva.

(Placa Progressiva)

Verifique pino 56(Yout) de

IC201S.

(Placa Progressiva)

Não

Normal

Anormal

Verifique a alimentação.

Verifique ZD101, ZD102.

Substitua o sintonizador.

Conserte problema

da alimentação.

Verifique o IC001 (u-

COM) SDA, SCL.

Tensão anormal

Normal

Verifique a placa

progressiva.

Verifique a placa

CPT/VM.

Normal

Anormal

Verifique pinos 62, 63, 64(R, G, B-OUT)

no IC501S da placa progressiva.

(Placa Progressiva)

Anormal

Verifique o +B do FBT.

Normal

Verifique Q503, Q504, Q505.

(Placa Progressiva)

Verifique a placa

CPT(cinescópio).

- 17 -

DIAGRAMA DE BLOCOS

- 18 -

MEMO

- 19 -

- 20 -

VISTAS EXPLODIDAS

112

913

150

153

510

170

400

943

300

310

330

320

120

600

504

590

501

520

560

550

122

121

174

- 21 -

112 6335V34006H CPT ASSEMBLY,A80ERF042X64H R(-0.10G) 0G LG PHILIPS LGERS GOMEZ 120 6400VA0025B SPEAKER,FULLRANGEC163P02K1450 (GENERAL) 8OHM 15/20W 121 4810V00657B BRACKET,BRACKET RU-34FC30 WITH 5040V00013A MC022A PP CKD 122 4810V00658B BRACKET,BRACKET RU-34FC30 WITH 5040V00013A MC022A PP CKD 150 6140VC2005B COIL,DEGAUSSING CU 0.7 33 80TURN 15 OHM CT-33Q10NP(100 170 170-797U CPT EARTH,34 48T 0LUG RING 174 6410VWH014A POWER CORD,1389-0220 GK&B VDE/SEMKO 2400MM L1=200MM 300 3091V00B32D CABINET ASSEMBLY,RP-34FC30 LWLLZZ3 STEREO E_PHONE MC021A 310 5020V00702C BUTTON,CONTROL RP-29FC30 CKD #76 SPRAY ABS 6KEY 320 320-070R SPRING,COIL 330 5020V00701B BUTTON,POWER RP-29FC30 #76 SPRAY ABS 1KEY 400 3809V00A75C BACK COVER ASSEMBLY,RP-34FC30.LWLLZZ3 NON MC021A 501 4810V00379M BRACKET,MAIN RT-29FB10RB MC017A HIPS 60HR 504 351-008A LINK,POWER S/W FOR MC-97A CHASSIS 510 6871VSMU94D PCB ASSEMBLY,SUB CPT MC021A 34FC32P AZ 520 6871VMMP57D PCB ASSEMBLY,MAIN MC021A 34FC32P AZ SKD 550 6871VSMU69B PCB ASSEMBLY,SUB MC021A PROG. 34FC32P 560 6871VSMU70B PCB ASSEMBLY,SUB MC021A MICOM 34FC32P 590 6871VSMU92E PCB ASSEMBLY,SUB CONT MC021A 34FC32P AZ 600 6871VSMU93E PCB ASSEMBLY,SUB A/V MC021A 34FC32P LGEAZ

LISTA DAS VISTAS EXPLODIDAS

Pos. n˚

Peça n˚

Descrição da Peça

LISTA DE PEÇAS DE REPOSIÇÃO

Pos. n˚ Peça n˚ Descrição da Peça

Q111 Q171 Q172 Q173 Q174 Q175 Q176 Q190 Q191 Q192 Q193 Q201 Q202 Q203 Q206 Q207 Q209 Q301 Q302 Q303 Q304 Q305 Q306 Q308 Q401 Q402 Q403 Q404 Q405 Q501 Q502 Q503 Q504 Q505 Q506 Q507 Q508 Q509 Q510 Q511 Q512 Q601 Q602 Q651 Q854 Q855 Q856 Q857 Q858

0TR945009AA 0TR150400BA 0TR150400BA 0TR150400BA 0TR150400BA 0TR150400BA 0TR150400BA 0TR102009AB 0TR945009AA 0TR945009AA 0TR945009AA 0TR387500AA 0TR387500AA 0TR387500AA 0TR387500AA 0TR387500AA 0TR387500AA 0TR387500AA 0TR387500AA 0TR387500AA 0TR387500AA 0TR387500AA 0TR387500AA 0TR945009AA 0TF200000AA 0TR544600AA 0TR150400BA 0TR127509AC 0TR205900AB 0TR387500AA 0TR150400BA 0TR387500AA 0TR387500AA 0TR387500AA 0TR150400BA 0TR387500AA 0TR387500AA 0TR387500AA 0TR387500AA 0TR387500AA 0TR387500AA 0TR733009AA 0TR733009AA 0TR945009AA 0TR322709AA 0TR421009AB 0TR102009AB 0TR945009AA 0TR945009AA

KSC945CY SAMSUNG TP TO92 50V 150MA CHIP 2SA1504S(ASY) KEC CHIP 2SA1504S(ASY) KEC CHIP 2SA1504S(ASY) KEC CHIP 2SA1504S(ASY) KEC CHIP 2SA1504S(ASY) KEC CHIP 2SA1504S(ASY) KEC KRC102M(KRC1202) KEC TP NA NA NA KSC945CY SAMSUNG TP TO92 50V 150MA KSC945CY SAMSUNG TP TO92 50V 150MA KSC945CY SAMSUNG TP TO92 50V 150MA CHIP 2SC3875S(ALY) KEC CHIP 2SC3875S(ALY) KEC CHIP 2SC3875S(ALY) KEC CHIP 2SC3875S(ALY) KEC CHIP 2SC3875S(ALY) KEC CHIP 2SC3875S(ALY) KEC CHIP 2SC3875S(ALY) KEC CHIP 2SC3875S(ALY) KEC CHIP 2SC3875S(ALY) KEC CHIP 2SC3875S(ALY) KEC CHIP 2SC3875S(ALY) KEC CHIP 2SC3875S(ALY) KEC KSC945CY 50V 150MA IRFIBC20G BK I.R 600V 2SC5446(AS) TO3P 1700V23A MESA TYPE CHIP 2SA1504S(ASY) KEC KTA1275Y TP(KTA1013),KEC KTD2059Y TO220IS KEC CHIP 2SC3875S(ALY) KEC CHIP 2SA1504S(ASY) KEC CHIP 2SC3875S(ALY) KEC CHIP 2SC3875S(ALY) KEC CHIP 2SC3875S(ALY) KEC CHIP 2SA1504S(ASY) KEC CHIP 2SC3875S(ALY) KEC CHIP 2SC3875S(ALY) KEC CHIP 2SC3875S(ALY) KEC CHIP 2SC3875S(ALY) KEC CHIP 2SC3875S(ALY) KEC CHIP 2SC3875S(ALY) KEC KSA733CY TP SAMSUNG TO92 KSA733CY TP SAMSUNG TO92 KSC945CY SAMSUNG TP TO92 50V 150MA KTC3227Y,TP(KTC1627A),KEC BF421 TP TELEFUNKEN TO92 KEC KRC102M(KRC1202) KEC TP NA NA NA KSC945CY SAMSUNG TP TO92 50V 150MA KSC945CY SAMSUNG TP TO92 50V 150MA

Pos. n˚ Peça n˚ Descrição da Peça

D850 HIC951 IC01 IC02 IC03 IC04 IC101S IC102S IC1601 IC190 IC201S IC202S IC203S IC204S IC205S IC206S IC207S IC301 IC401 IC401S IC501S IC601 IC650 IC652 IC801 IC802 IC803 IC851 IC853 IC854 IC856 IC901 IC902 IC903 Q251 Q252

Q001 Q002 Q003 Q101 Q104 Q105 Q108 Q109 Q1101

0ISK100300A 0IZZVF0018B 0IZZVA0040L

0IAL241610B 0IFA754207A

0IFA754207A 0IMCRMN016B 0ICTMLG010A

0IMA526500B 0ISA164500B 0ISO206900A

0ISH323422A 0IMCRSG011A 0IMCRKE002B 0IMCRSG011A

0ISS278050A

0IKE780500Q

0ISA784500A

0IKE455800E 0IMCRSO008A 0IMCRSO007A 0IMCRMN018A

0IFA754207A 0ISG729700A 0ISK665813A

0ILI817000G

0ILI817000G 0IKE780500Q 0ISS278050A 0ISS278120A 0ISK125120A 0IPH611190A 0IPH611190A 0IPH611190A

0IFA270000A 0IFA270000A

0TR319809AA 0TR319809AA 0TR319809AA 0TR733009AA 0TR127009AA 0TR945009AA 0TR945009AA 0TR945009AA 0TR319809AA

SLA1003 SIP12 (RU4AM+FMLG12S) LF816 STK396120 11P ST SCAN M37280MFSP DIP 64P ST 34INCH AMERICA AT24C16A10PI2.7 8PIN KA75420ZTA 3P,TO92 TP 4.2V KA75420ZTA 3P,TO92 TP 4.2V VSP9427BXZC3 144P LGDT1000B LG IC QFP 128P AN5265 9S 2.3WX1 AUDIO OUTPUT LB1645N 10SIP BK MOTOR DRIVE IC CXA2069Q QFP64 BK I2C BUS AV S/W PQ3RF23 4P(TO220) 3.3V LD1086V18 3DIP,TO220 ST 1.5AL/DROP REG. KIA78R09API 4P TO220IS ST 9V/1A LD1086V18 3DIP,TO220 ST 1.5AL/DROP REG. KA278R05 4P,TO220F BK LOW DROP 5V KIA7805API 3P TO220 ST REGULATOR 5V LA7845 7SIP V/OUT(1.5A) KIA4558 8DIP DUAL OP AMP CXA2151Q SONY 48P CXA2150Q SONY 64P MSP3421G PO B8 V3 52P KA75420ZTA 3P,TO92 TP 4.2V RESET IC TDA7297 15P,SIP BK 2CH 15W DUAL AMP STRF6658B(LF1352) 5PIN SIP LTV817MVB 4P,DIP BK PHOTO COUPLER LTV817MVB 4P,DIP BK PHOTO COUPLER KIA7805API 3P TO220 ST REGULATOR 5V KA278R05 4P,TO220F BK LOW DROP 5V KA278R12 4P,TO220F BK LOW DROP 12V SE125N(LF12) 125V ERROR AMP TDA6111Q 9SIP RGB AMP TDA6111Q 9SIP RGB AMP TDA6111Q 9SIP RGB AMP 2N7000TA TO92, 3P 60V/0.2A 2N7000TA TO92, 3P 60V/0.2A

KTC3198(KTC1815) 50V 150MA KTC3198(KTC1815) 50V 150MA KTC3198(KTC1815) 50V 150MA KSA733CY TP SAMSUNG TO92 KTA1270Y(KTA562TM) 50V 100MA KSC945CY SAMSUNG TP TO92 50V 150MA KSC945CY SAMSUNG TP TO92 50V 150MA KSC945CY SAMSUNG TP TO92 50V 150MA KTC3198(KTC1815) 50V 150MA

TRANSISTOR

- 22 -

RUN DATE : 2003.6.26

- 23 -

Pos. n˚ Peça n˚ Descrição da Peça

Q871 Q900

D001 D004 D006 D007 D190 D301 D339 D349 D402 D403 D405 D410 D413 D414 D425 D502 D503 D504 D802 D803 D804 D857 D858 D859 D861 D866 D900 D901 D902 D903 D904 D908 D909 D910 D950 DB814 LD1101 ZD001 ZD005 ZD101 ZD102 ZD1201 ZD1202 ZD1205 ZD1206 ZD1601 ZD351 ZD403

0TR945009AA 0TR127109AA

0DS113379BA 0DD414809ED 0DD414809ED

0DS113379BA

0DD200009AF

0DD011150AA 0DD100009AU 0DD414809ED 0DD150009CA 0DD150009CC 0DD100009AE 0DD414809ED

0DS113379BA

0DS113379BA 0DD100009AM 0DD100009AM 0DD414809ED 0DD414809ED 0DD420000BB 0DD150009CA 0DD060009AC 0DD414809ED 0DD060009AC 0DD060009AC 0DD060009AC 0DD060009AC 0DD060009AC 0DD060009AC 0DD060009AC 0DR140059AC 0DD060009AC 0DRGS00011A

162-002B 0DZ910009AJ 0DZ510009BF 0DZ330009BA 0DZ330009BA 0DZ620009BB 0DZ620009BB 0DZ620009BB 0DZ620009BB 0DZ910009AJ

0DZ750009AG

0DZ510009BF

KSC945CY SAMSUNG TP TO92 50V 150MA KTA1271Y (KTA950) 50V 100MA

1SS133 T72 DO34 90V 1N4148 TP GRANDE 1N4148 TP GRANDE 1SS133 T72 DO34 90V 1SS133 T72 DO34 90V RU2M V(1) TP SANKEN RU2M V(1) TP SANKEN RU2M V(1) TP SANKEN ESC011M15 TO3PF 400V 5A 50A EU1AV(1) TP SANKEN TP SANKEN 1N4148 TP GRANDE RGP15J RGP15G RU1A V(1) TP SANKEN 1N4148 TP GRANDE 1SS133 T72 DO34 90V 1SS133 T72 DO34 90V 1SS133 T72 DO34 90V EU1ZV(1) TP SANKEN EU1ZV(1) TP SANKEN 1N4148 TP GRANDE 1N4148 TP GRANDE D4L20U SHINDENGEN RGP15J TVR06J 600V 250NSEC 1N4148 TP GRANDE TVR06J 600V 250NSEC TVR06J 600V 250NSEC TVR06J 600V 250NSEC TVR06J 600V 250NSEC TVR06J 600V 250NSEC TVR06J 600V 250NSEC TVR06J 600V 250NSEC 1N4005GP DO41 600V 1.0A TVR06J 600V 250NSEC GSIB660 5S 600V 6A 180A LED ASSY (MC51A,M8.9) ZENERS,MTZJ9.1B ZENERS,GDZ5.1B ZENERS,ZENER HZT33 ZENERS,ZENER HZT33 ZENERS,MTZJ6.2B ZENERS,MTZJ6.2B ZENERS,MTZJ6.2B ZENERS,MTZJ6.2B ZENERS,MTZJ9.1B ZENERS,MTZJ7.5B ZENERS,GDZ5.1B

Pos. n˚ Peça n˚ Descrição da Peça

ZD601 ZD650 ZD901 ZD930

C010 C013 C014 C034 C039 C043 C045 C047 C050 C064 C101 C102 C103 C104 C105 C106 C108 C109 C1102 C1104 C1130 C114 C117 C1203 C1204 C1205 C1206 C1207 C1208 C1209 C121 C1210 C1211 C1212 C1213 C123 C124 C125 C126 C127 C129 C141 C145 C146 C147 C149

0DZ820009AH 0DZ750009AG

0DZ910009AJ

0DZ180009AG

0CE226DF618 0CE105DK618 0CE107DK618 0CE106DF618 0CE106DF618 0CC1600K415 0CC1600K415

0CE477DD618

0CE106DF618

0CE477DD618

0CE106DF618 0CE106DK618 0CN1030F679

0CE476DD618

0CN1030F679 0CN1030F679 0CN1030F679

0CE475DK618 0CE107DD618 0CE476DD618 0CQZVBK002D 0CE476DD618 0CE227DD618

0CN2210K519

0CN1040K949

0CN2210K519

0CN4710K519

0CN2210K519

0CE475DK618

0CE105DK618

0CE475DK618

0CN2210K519

0CE475DK618

0CN1030F679

0CE106DF618 0CE108DD618 0CE477DD618 0CE476DD618

0CE106DK618

0CE337BF618

0CE337DF618

0CE107DF618 0CE107DD618 0CE477DD618

ZENERS,MTZJ8.2B ZENERS,MTZJ7.5B ZENERS,MTZJ9.1B ZENERS,MTZJ18B

22UF STD 16V M 1UF STD 50V M 100UF STD 50V M 10UF STD 16V M 10UF STD 16V M 16P 50V J NP0 TS 16P 50V J NP0 TS 470UF STD 10V M 10UF STD 16V M 470UF STD 10V M 10UF STD 16V M 10UF STD 50V M 10000P 16V M 47UF STD 10V 20% 10000P 16V M 10000P 16V M 10000P 16V M

4.7UF STD 50V 20% 100UF STD 10V M 47UF STD 10V 20% A.C 275V 0.47UF K (S=22.5) 47UF STD 10V 20% 220UF STD 10V M 220P 50V K B

0.1M 50V Z 220P 50V K B 470P 50V K B 470P 50V K B 220P 50V K B

4.7UF STD 50V 20% 1UF STD 50V M

4.7UF STD 50V 20% 220P 50V K B

4.7UF STD 50V 20%

4.7UF STD 50V 20% 10000P 16V M 10UF STD 16V M 1000UF STD 10V M 470UF STD 10V M 47UF STD 10V 20% 10UF STD 50V M 330UF KME 16V M 330UF STD 16V M 100UF STD 16V M 100UF STD 10V M 470UF STD 10V M

For Capacitor & Resistors, the charactors at 2nd and 3rd digit in the P/No. means as follows;

CC, CX, CK, CN : Ceramic CQ : Polyestor CE : Electrolytic

RD : Carbon Film RS : Metal Oxide Film RN : Metal Film RF : Fusible

CAPACITOR

DIODE

- 24 -

Pos. n˚ Peça n˚ Descrição da Peça

C158 C1600 C1601 C1602 C1603 C1604 C1605 C1607 C1609 C180 C190 C192 C200 C203 C205 C207 C213 C216 C217 C219 C220 C221 C223 C225 C227 C244 C301 C303 C304 C305 C306 C306 C307 C307 C308 C308 C309 C310 C310 C313 C313 C316 C317 C320 C321 C322 C323 C324 C324 C327 C328 C329

181-064P 0CE227DF618 0CE337DF618

0CK224DF56A 0CE475DK618 0CE106DK618

0CE106CF636 0CE107DF618

0CE105DK618 0CE477DD618

181-007C 0CE226DF618

0CE105DK618 0CE477BD618 0CE225DK618

0CE107DF618 0CE4763F618

0CE105DK618 0CE477BD618

0CE227BF618

0CE226DK618 0CK224DF56A 0CK224DF56A 0CE225DK618 0CE108DD618

0CE477BF618 0CE476DF618

0CE106DK618 0CE106DK618 0CE106DK618 0CE475DK618

0CN1030F679 0CE4753K618 0CN1030F679

0CE106DK618

0CF4741L438 0CE106DK618 0CE106DK618

0CE107BJ618 0CE475DK618 0CQ4731N509

0CE228DJ650 0CE475DK618 0CE475DK618 0CE475DK618 0CE105DK618

0CE477DF618 0CE105DK618 0CQ2231N509 0CE225DK618 0CE105DK618 0CE105DK618

10UF 0 16V K CA TP 5 220UF STD 16V M 330UF STD 16V M 220000PF 2012 16V 10%

4.7UF STD 50V 20% 10UF STD 50V M 10UF SHL,SD 16V M 100UF STD 16V M 1UF STD 50V M 470UF STD 10V M MPE ECQV1H104JL3(TR), 50V 0.1UF J 22UF STD 16V M 1UF STD 50V M 470UF KME TYPE 10V 20%

2.2UF STD 50V 20% 100UF STD 16V M 47UF SRE 16V M 1UF STD 50V M 470UF KME TYPE 10V 20% 220UF KME 16V M 22UF STD 50V M 220000PF 2012 16V 10% 220000PF 2012 16V 10%

2.2UF STD 50V 20% 1000UF STD 10V M 470UF KME 16V M 47UF STD 16V M 10UF STD 50V M 10UF STD 50V M 10UF STD 50V M

4.7UF STD 50V 20% 10000P 16V M

4.7UF SRE,SE 50V 20% 10000P 16V M 10UF STD 50V M

0.47UF D 63V 5% 10UF STD 50V M 10UF STD 50V M 100UF KME 35V M

4.7UF STD 50V 20%

0.047U 100V K 2200UF STD 35V M

4.7UF STD 50V 20%

4.7UF STD 50V 20% 1UF STD 50V M 470UF STD 16V 20% 1UF STD 50V M

0.022U 100V K

2.2UF STD 50V 20% 1UF STD 50V M 1UF STD 50V M

Pos. n˚ Peça n˚ Descrição da Peça

C332 C332 C333 C338 C339 C340 C348 C350 C401 C402 C403 C404 C405 C406 C408 C409 C411 C412 C413 C414 C414 C415 C416 C417 C417 C418 C419 C420 C421 C423 C425 C426 C436 C437 C438 C439 C446 C447 C502 C503 C511 C516 C519 C520 C522 C524 C526 C529 C530 C531 C537 C538

0CE225DK618 0CQ1021N519 0CN3320F569

0CE228DH610

0CK56101515

181-014W

0CE228BH61A

0CK56101515

181-091D 181-091D

0CK22101515

181-010A 181-014Y

0CK10201515

181-015L

181-010M

181-013A

0CE226DK618

181-013P 181-010E

0CE105DK618

181-013U

0CE107DK618

0CE227DD618

0CK1030K945 0CN6810K519 0CN1030F679 0CN1010K519

181-009V 0CE685BK652 0CE226DF618 0CQ3931N509 0CN1040K949

0CK56101515 0CE107DK618 0CQ1021N519

0CK56102515

0CE476DR618

0CE475DK618 0CE106DF618

181-007H 0CE107DF618 0CE226DK618 0CQ6831N509 0CE107DF618 0CE684DK618 0CQ4721N519 0CQ1041N455 0CQ1041N455

181-442Z 0CE107DF618 0CE107DF618

2.2UF STD 50V 20%

0.001U 100V K 3300P 16V K 2200UF STD 25V M 560P 1KV K

0.0033UF 2KV 5% 2200UF KME 25V M 560P 1KV K B TS DEHR33A102KN2A 1000PF 1KV 10%,10% DEHR33A102KN2A 1000PF 1KV 10%,10% 220P 1KV K B TP5 PP 400V 0.022UF J MPP 1.6KV 0.0015UF J 1000P 1KV K B TS MPP 1600V 0.0095UF H PP 630V 0.018UF J

0.33UF 200V 5% 22UF STD 50V M MPP 400V 0.33UF J PP 400V 0.12UF J 1UF STD 50V M MPP 630V 0.1UF J 100UF STD 50V M 220UF STD 10V M

0.01UF 50V Z F TR 680P 50V K 10000P 16V M 100P 50V K PP 200V 0.047UF K

6.8UF KME TYPE 50V 20% 22UF STD 16V M

0.0390UF 100V K

0.1M 50V Z 560P 1KV K B TS 100UF STD 50V M

0.001U 100V K 560P 2KV K B TS 47UF STD 250V 20%

4.7UF STD 50V 20% 10UF STD 16V M MPE ECQV1H474JL3(TR), 50V 0.47UF J 100UF STD 16V M 22UF STD 50V M

0.068U 100V K 100UF STD 16V M

0.68UF STD 50V 20%

0.0047U 100V K

0.1000UF 100V J

0.1000UF 100V J PE,ECQB1H104KF3(TR) 100UF STD 16V M 100UF STD 16V M

For Capacitor & Resistors, the charactors at 2nd and 3rd digit in the P/No. means as follows;

CC, CX, CK, CN : Ceramic CQ : Polyestor CE : Electrolytic

RD : Carbon Film RS : Metal Oxide Film RN : Metal Film RF : Fusible

- 25 -

Pos. n˚ Peça n˚ Descrição da Peça

C553 C555 C570 C584 C601 C602 C603 C604 C605 C606 C607 C609 C610 C611 C612 C613 C614 C615 C617 C618 C619 C621 C623 C624 C625 C626 C627 C628 C629 C630 C631 C632 C633 C634 C635 C636 C637 C638 C639 C640 C650 C651 C652 C653 C655 C656 C657 C662 C663 C803 C806 C807

0CE107DF618 0CE227DF618 0CE107DF618

181-007H 0CE4753K618 0CN3320F569 0CN3320F569 0CN2210K519 0CN1520F569 0CE4753K618 0CE4753K618 0CN1030F679 0CE1063F618 0CN1030F679 0CN1030F679

0CE107DD618

0CN1030F679 0CX5600K409 0CN1040K949

181-007G

181-007G 0CN1030F679 0CE106DF618 0CX5600K409 0CX5600K409 0CN4710K519 0CX5600K409 0CC0200K115 0CC0200K115 0CN1030F679

0CE476DD618

0CE476DF618 0CN2720F569 0CN2720F569 0CN2720F569 0CN2720F569 0CN1030F679 0CN1030F679

181-442Z

0CE108DH618

0CN2230H949 0CQ2242K439 0CN3320F569 0CQ2242K439 0CN3320F569

0CE336DD618

181-007G

181-091Y

181-014Y

181-091C

100UF STD 16V M 220UF STD 16V M 100UF STD 16V M MPE ECQV1H474JL3(TR), 50V 0.47UF J

4.7UF SRE,SE 50V 20% 3300P 16V K X 3300P 16V K X 220P 50V K B 1500P 16V K X

4.7UF SRE,SE 50V 20%

4.7UF SRE,SE 50V 20% 10000P 16V M 10UF SRE 16V M 10000P 16V M 10000P 16V M 100UF STD 10V M 10000P 16V M 56P 50V J SL

0.1M 50V Z MPE ECQV1H334JL3(TR), 50V 0.33UF J MPE ECQV1H334JL3(TR), 50V 0.33UF J 10000P 16V M 10UF STD 16V M 56P 50V J SL 56P 50V J SL 470P 50V K B 56P 50V J SL 2P 50V D NP0 TS 2P 50V D NP0 TS 10000P 16V M 47UF STD 10V 20% 47UF STD 16V M 2700P 16V K X 2700P 16V K X 2700P 16V K X 2700P 16V K X 10000P 16V M 10000P 16V M PE,ECQB1H104KF3(TR) PE,ECQB1H104KF3(TR) 1000UF STD 25V M 22000P 25V Z F

0.22UF S 50V 5% 3300P 16V K

0.22UF S 50V 5% 3300P 16V K X 33UF STD 10V 20% MPE ECQV1H334JL3(TR), 50V 0.33UF J MPE ECQV1H334JL3(TR), 50V 0.33UF J R 680PF 2KV 10%,10% MPP 1.6KV 0.0015UF J DEHR33A471KN2A 470PF 1KV 10%,10%

Pos. n˚ Peça n˚ Descrição da Peça

C808 C809 C810 C813 C814 C815 C816 C817 C818 C821 C850 C852 C853 C854 C855 C856 C857 C858 C859 C861 C862 C863 C864 C866 C867 C868 C869 C870 C871 C872 C873 C875 C900 C901 C902 C903 C904 C905 C906 C907 C908 C910 C911 C912 C914 C915 C916 C917 C918 C919 C925 C950

0CE107BJ618 0CK1020K515

181-120K 181-091D

0CQZVBK002A

181-091C

181-091D 0CN1030F679 0CN1040K949

181-001U

181-120N

181-091C 0CE108DF618

0CE108DD618 0CE477DD618

181-091C 0CE228BF618 0CE108BF618

181-091C 0CE108BF618 0CE475CK636

181-091C 0CE108BH618

0CK4710W515 0CE107DN618 0CE227DD618 0CE106DH618

181-091D 0CE227DP650 0CE227BP650 0CQ1041N509 0CE108BF618 0CE475BR618 0CE475BR618

0CE475DR618

0CC0500K115 0CE475BR618

0CK5610W515

0CN1040K949 0CN1040K949

0CE475DR618

0CE225DK618 0CN1040K949 0CN1040K949 0CE228DF618

0CK5610W515

181-033T 0CN1040K949 0CC0500K115

0CK5610W515

0CN1040K949 0CN1030F679

100UF KME 35V M 1000P 50V K 2200PF 4KV M E FMTW LEAD 4.5 DEHR33A102KN2A 1000PF 1KV 10%,10% A.C 275V 0.1UF M (S=15) DEHR33A471KN2A 470PF 1KV 10%,10% DEHR33A102KN2A 1000PF 1KV 10%,10% 10000P 16V M

0.1M 50V Z LUG(85) 470UF 450V 20% FM 1000PF 4KV M E DEHR33A471KN2A 470PF 1KV 10%,10% 1000UF STD 16V M 1000UF STD 10V M 470UF STD 10V M DEHR33A471KN2A 470PF 1KV 10%,10% 2200UF KME 16V M 1000UF KME 16V M DEHR33A471KN2A 470PF 1KV 10%,10% 1000UF KME 16V M

4.7UF SHL,SD 50V 20% DEHR33A471KN2A 470PF 1KV 10%,10% 1000UF KME 25V M 470PF 500V K B TR 100UF STD 100V M 220UF STD 10V M 10UF STD 25V M DEHR33A102KN2A 1000PF 1KV 10%,10% 220UF STD 160V M K 220UF KME TYPE 160V 20%

0.1U 100V K POLY TP 1000UF KME 16V M

4.7UF KME TYPE 250V 20%

4.7UF STD 250V 20% 5P 50V D NP0 TS

4.7UF KME TYPE 250V 20% 560P 500V K

0.1M 50V Z

4.7UF STD 250V 20%

2.2UF STD 50V 20%

0.1M 50V Z

0.1M 50V Z 2200UF STD 16V M 560P 500V K 2KV B 222K TP7.5

0.1M 50V Z 5P 50V D NP0 TS 560P 500V K

0.1M 50V Z 10000P 16V M

For Capacitor & Resistors, the charactors at 2nd and 3rd digit in the P/No. means as follows;

CC, CX, CK, CN : Ceramic CQ : Polyestor CE : Electrolytic

RD : Carbon Film RS : Metal Oxide Film RN : Metal Film RF : Fusible

- 26 -

Pos. n˚ Peça n˚ Descrição da Peça

C951 C952 C953 C954 C955 C956 C957 C958 C959 C960

JA1 JA201 JA203

L001 L004 L007 L009 L010 L101 L1101 L1201 L1202 L333 L334 L401 L402 L404 L406 L407 L601 L603 L605 L606 L853 L901 T401 T402 T403 T802

P1001B P1103 P190 P601B P602B P607A P902B

0CE107DF618 0CN1510K519 0CE107DJ618

0CE107DF618 0CK1010W515 0CE106DP618 0CK1030W510

0CE107DF618 0CK1030W510 0CE106DP618

6613V00004A

6612VJH022B

6613V00013E

0LA0102K119 0LA0331K119 0LA0331K119

0LA0102K119 0LA0102K139 0LA0102K139

0LA0102K119

0LA0472K119

150-C02V 150-C02V

6140VE0001T

150-C13D 150-W01A 150-C13D

150-717K 0LA0102K119 0LA0102K119 0LA0102K119 0LA0102K119

150-C02F

0LA0272K139 6170VC0002A

6174V-6010C

151-E06A

6170VMCA16U

387-A15F

387-552Q

6631V25A21A

387-J12K

387-B04K

387-A03B

387-A10G

100UF STD 16V M 150P 50V K B 100UF STD 35V M 100UF STD 16V M 100P 500V K 10UF STD 160V M

0.01U 500V K B S 100UF STD 16V M

0.01U 500V K B S 10UF STD 160V M

JACK ASSY,PJ6054A EARPHONE+SVHS+3P JACK,RCAPPJ125B 10P MONO JACK ASSEMBLY,PMJ021E A/V 9P

INDUCTOR,10UH K INDUCTOR,3.3UH K INDUCTOR,3.3UH K INDUCTOR,10UH K INDUCTOR,10UH K INDUCTOR,10UH K INDUCTOR,10UH K INDUCTOR,47UH K INDUCTOR,47UH K COIL,CHOKE 10UH COIL,CHOKE 10UH COIL,LINEARITY 23.5TURN L81 COIL,CHOKE 31.5 TURNS, 56UH COIL,CHOKE WIDTH 24UH COIL,CHOKE 31.5 TURNS, 56UH COIL,CHOKE 1.1UH INDUCTOR,10UH K INDUCTOR,10UH K INDUCTOR,10UH K INDUCTOR,10UH K COIL,CHOKE 82UH INDUCTOR,27UH K TRANSFORMER,H-DRIVER EER2619 FBT,6010A 34 JW ZENITH TRANSFORMER,POWER EER2834 0UH TRANSFORMER,SMPS[COIL] EE5555 390UH

CONNECTOR ASSEMBLY,12P 2.5MM CONNECTOR ASSEMBLY,2P 10.0MM CONNECTOR ASSEMBLY,3P 2.5MM CONNECTOR ASSEMBLY,12P 2.5MM CONNECTOR ASSEMBLY,4P 2.5MM CONNECTOR ASSEMBLY,3P 2.5MM CONNECTOR ASSEMBLY,10P 2.5MM

Pos. n˚ Peça n˚ Descrição da Peça

F851 F853 F855 F856 FB854 FR359 FR360 FR442 FR443 FR448 J111 J315 J625 L008 L1203 L1204 R050 R101 R103 R104 R105 R109 R110 R1101 R1103 R1104 R111 R113 R1130 R1151 R1152 R1153 R1155 R1156 R116 R117 R119 R1204 R1206 R1208 R1212 R128 R129 R1292 R130 R131 R133 R135 R136 R137

0RP0020J809 0RP0050H709 0RP0050H709

0RP0020J809 0RF0470H609 0RP0050H709 0RP0050H709 0RF0470K607 0RP0200H709 0RP0050H709 0RD3300A609

0RS0101J607 0RD4701F609 0RD1501F609 0RD0332H609 0RD0332H609 0RD0912H609 0RD0752F609 0RS1801H609 0RD0102F609 0RD2200F609 0RD1000F609 0RD1000F609 0RD3300F609 0RD3300F609 0RD4702F609 0RD1001F609 0RD0102F609

0RKZVTA001K

0RD1000F609 0RD1000F609 0RD1000F609 0RD1000F609 0RD1000F609 0RD1002F609 0RD2201F609 0RD0102F609 0RD2403F609 0RD0752F609 0RD2403F609 0RD0752F609 0RD0222F609 0RD1000F609 0RD0752F609 0RD1000F609 0RD2200F609 0RD2400F609 0RS1801H609 0RD1002F609 0RD1002F609

0.02 OHM 1 W 20%

0.05 OHM 1/2 W 10%

0.02 OHM 1 W 20%

0.47 OHM 1/2 W 5.00%

0.05 OHM 1/2 W 10%

0.47 OHM 2 W 5.00%

0.2 OHM 1/2 W 10%

0.05 OHM 1/2 W 10% 330 OHM 1/2 W(7.0) 5.00% 1 OHM 1 W 5.00%

4.7K OHM 1/6 W 5%

1.5K OHM 1/6 W 5% 33 OHM 1/2 W 5.00% 33 OHM 1/2 W 5.00% 91 OHM 1/2 W 5.00% 75 OHM 1/6 W 5.00%

1.8K OHM 1/2 W 5.00% 10 OHM 1/6 W 5% 220 OHM 1/6 W 5.00% 100 OHM 1/6 W 5% 100 OHM 1/6 W 5% 330 OHM 1/6 W 5.00% 330 OHM 1/6 W 5.00% 47K OHM 1/6 W 5% 1K OHM 1/6 W 5% 10 OHM 1/6 W 5%

0.47M OHM 1/2 W 5% 100 OHM 1/6 W 5% 100 OHM 1/6 W 5% 100 OHM 1/6 W 5% 100 OHM 1/6 W 5% 100 OHM 1/6 W 5% 10K OHM 1/6 W 5%

2.2K OHM 1/6 W 5.00% 10 OHM 1/6 W 5% 240K OHM 1/6 W 5.00% 75 OHM 1/6 W 5.00% 240K OHM 1/6 W 5.00% 75 OHM 1/6 W 5.00% 22 OHM 1/6 W 5.00% 100 OHM 1/6 W 5% 75 OHM 1/6 W 5.00% 100 OHM 1/6 W 5% 220 OHM 1/6 W 5.00% 240 OHM 1/6 W 5.00%

1.8K OHM 1/2 W 5.00% 10K OHM 1/6 W 5% 10K OHM 1/6 W 5%

For Capacitor & Resistors, the charactors at 2nd and 3rd digit in the P/No. means as follows;

CC, CX, CK, CN : Ceramic CQ : Polyestor CE : Electrolytic

RD : Carbon Film RS : Metal Oxide Film RN : Metal Film RF : Fusible

COIL & TRANSFORMER

RESISTOR

CONNECTOR

JACK

- 27 -

Pos. n˚ Peça n˚ Descrição da Peça

R139 R160 R190 R191 R192 R193 R194 R195 R196 R197 R198 R199 R203 R205 R211 R311 R312 R313 R314 R318 R324 R325 R326 R327 R328 R329 R330 R331 R332 R401 R403 R403 R404 R405 R406 R407 R408 R410 R412 R413 R414 R415 R416 R417 R418 R419 R420 R421 R422 R423 R424 R425

0RD1003F609 0RD0822F609 0RD1000F609 0RD1002F609 0RD1000F609 0RD1001F609 0RD5101F609 0RD1002F609 0RD1001F609 0RD0272A609 0RD4701F609 0RD4701F609 0RS0102K607

0RS0271J607 0RS0102K607 0RD1002F609 0RD8202F609 0RD1802F609 0RD4701F609 0RS0331K619 0RD0392F609 0RD4701F609 0RN5601F409 0RN5601F409 0RS3300K607 0RN0331J607

0RS0331J607 0RN1001F409 0RD4701F609 0RD1002F609 0RS1001K619 0RN1002F409 0RS4701K619

180-A01B 0RS0561K619 0RS6800K607 0RD6201A609 0RD3301F609 0RD7503F609 0RN4701F409 0RN3302F409 0RN3301F409 0RN5102F409 0RD4700F609 0RD2701A609 0RN1501F409 0RD1001F609 0RD0221F609 0RD1001A609 0RD2001A609 0RS0561K607 0RD2400A609

100K OHM 1/6 W 5% 82 OHM 1/6 W 5.00% 100 OHM 1/6 W 5% 10K OHM 1/6 W 5% 100 OHM 1/6 W 5% 1K OHM 1/6 W 5%

5.1K OHM 1/6 W 5.00% 10K OHM 1/6 W 5% 1K OHM 1/6 W 5% 27 OHM 1/2 W(7.0) 5.00%

4.7K OHM 1/6 W 5%

4.7K OHM 1/6 W 5% 10 OHM 2 W 5.00%

2.7 OHM 1 W 5.00% 10 OHM 2 W 5.00% 10K OHM 1/6 W 5% 82K OHM 1/6 W 5.00% 18K OHM 1/6 W 5.00%

4.7K OHM 1/6 W 5%

3.3 OHM 2 W 5% TR 39 OHM 1/6 W 5.00%

4.7K OHM 1/6 W 5%

5.6K OHM 1/6 W 1.00%

5.6K OHM 1/6 W 1.00% 330 OHM 2 W 5.00%

3.3 OHM 1 W 5.00%

3.3 OHM 1 W 5.00% 1K OHM 1/6 W 1.00%

4.7K OHM 1/6 W 5% 10K OHM 1/6 W 5% 1K OHM 2 W 5% TR 10K OHM 1/6 W 1.00%

4.7K OHM 2 W 5% TR RW ROUND G 2W 0.11 K

5.6 OHM 2 W 5% TR 680 OHM 2 W 5.00%

6.2K OHM 1/2 W(7.0) 5.00%

3.3K OHM 1/6 W 5.00% 750K OHM 1/6 W 5.00%

4.7K OHM 1/6 W 1.00% 33K OHM 1/6 W 1.00%

3.3K OHM 1/6 W 1.00% 51K OHM 1/6 W 1.00% 470 OHM 1/6 W 0.05

2.7K OHM 1/2 W(7.0) 5.00%

1.5K OHM 1/6 W 1.00% 1K OHM 1/6 W 5%

2.2 OHM 1/6 W 5.00% 1K OHM 1/2 W(7.0) 5.00% 2K OHM 1/2 W(7.0) 5.00%

5.6 OHM 2 W 5.00% 240 OHM 1/2 W(7.0) 5.00%

Pos. n˚ Peça n˚ Descrição da Peça

R426 R430 R431 R434 R450 R451 R490 R514 R536 R601 R602 R605 R611 R613 R614 R615 R623 R624 R652 R653 R654 R656 R657 R658 R659 R661 R663 R664 R668 R669 R680 R801 R803 R804 R805 R806 R807 R808 R810 R821 R832 R833 R852 R855 R856 R857 R859 R860 R862 R863 R864 R865

0RD1000A609 0RS4701H609 0RS6802H609 0RS3901H609 0RD0221A609

180-C02M

180-B01E 0RN4701F409 0RN1002F409 0RD3602F609 0RD3602F609 0RD4701A609 0RD0102F609 0RD1000F609 0RD3302F609 0RD3302F609 0RD1000F609 0RD1000F609 0RD2002F609 0RD4702F609 0RD4702F609 0RD2002F609 0RD1001F609 0RD1001F609 0RD1001F609 0RD4701F609 0RD1002F609 0RD2701F609 0RD1001F609 0RD1001F609 0RD1300A609 0RS8202K607 0RD0201A609 0RD4701F609 0RD1001F609

180-A01Q

0RKZVTA001C

0RD3001F609 0RS3602K619 0RS6801K607 0RD2400F609 0RD2203A609 0RS0102K607 0RD4701F609 0RD4702F609 0RD2701F609 0RD7501F609 0RD4701F609 0RD4702F609 0RD2001F609 0RF0161K607 0RF0161K607

100 OHM 1/2 W(7.0) 5.00%

4.7K OHM 1/2 W 5.00% 68K OHM 1/2 W 5.00%

3.9K OHM 1/2 W 5.00%

2.2 OHM 1/2 W(7.0) 5.00%

5.6K OHM 1/2 W 10% RS RECT S 5W 15K J DOUBLE

4.7K OHM 1/6 W 1.00% 10K OHM 1/6 W 1.00% 36K OHM 1/6 W 5.00% 36K OHM 1/6 W 5.00%

4.7K OHM 1/2 W(7.0) 5.00% 10 OHM 1/6 W 5% 100 OHM 1/6 W 5% 33K OHM 1/6 W 5% 33K OHM 1/6 W 5% 100 OHM 1/6 W 5% 100 OHM 1/6 W 5% 20K OHM 1/6 W 5.00% 47K OHM 1/6 W 5% 47K OHM 1/6 W 5% 20K OHM 1/6 W 5.00% 1K OHM 1/6 W 5% 1K OHM 1/6 W 5% 1K OHM 1/6 W 5%

4.7K OHM 1/6 W 5% 10K OHM 1/6 W 5%

2.7K OHM 1/6 W 5% 1K OHM 1/6 W 5% 1K OHM 1/6 W 5% 130 OHM 1/2 W(7.0) 5.00% 82K OHM 2 W 5.00% 2 OHM 1/2 W(7.0) 5.00%

4.7K OHM 1/6 W 5% 1K OHM 1/6 W 5%

0.082 OHM 2W +/10%

8.2M OHM 1/2 W 5% 3K OHM 1/6 W 5.00% 36K OHM 2 W 5% TR

6.8K OHM 2 W 5.00% 240 OHM 1/6 W 5.00% 220K OHM 1/2 W(7.0) 5.00% 10 OHM 2 W 5.00%

4.7K OHM 1/6 W 5% 47K OHM 1/6 W 5%

2.7K OHM 1/6 W 5%

7.5K OHM 1/6 W 5.00%

4.7K OHM 1/6 W 5% 47K OHM 1/6 W 5% 2K OHM 1/6 W 5%

1.6 OHM 2 W 5.00%

For Capacitor & Resistors, the charactors at 2nd and 3rd digit in the P/No. means as follows;

CC, CX, CK, CN : Ceramic CQ : Polyestor CE : Electrolytic

RD : Carbon Film RS : Metal Oxide Film RN : Metal Film RF : Fusible

- 28 -

Pos. n˚ Peça n˚ Descrição da Peça

R866 R867 R868 R869 R870 R873 R874 R876 R877 R902 R903 R905 R906 R907 R908 R909 R910 R911 R912 R914 R915 R916 R917 R918 R921 R929 R930 R938 R946 R947 R950 R951 R952 R953 R954 R955 ZD851

SG904 SG905 SG906 SG907 SG908

SW1101 SW1151 SW1152 SW1153 SW1155 SW1156

0RS1002H609 0RD7502A609 0RD1002F609 0RD4701F609 0RD4702F609 0RD4701F609 0RD4701F609 0RN1501F409 0RD4701F609 0RD4702F609 0RS5602K607 0RD9100F609 0RD1001F609 0RS5602K607 0RS4700H609 0RN3302F409 0RF0470K607 0RD1001F609 0RN5601F409 0RD3301F609 0RD9100F609 0RKZVTA001L 0RD1803H609 0RS5602K607 0RN3001F409 0RD3301F609 0RS4700H609 0RS4700H609 0RD9100F609 0RD3301F609 0RD1000F609

0RS0392J607

0RD0622F609

0RS4300J607

0RS3300J607 0RS1201K607 0RD4702F609

6918VAX002D 6918VAX002D 6918VAX002D 6918VAX002H 6918VAX002D

6600VM2002A

140-315A 140-315A 140-315A 140-315A 140-315A

10K OHM 1/2 W 5.00% 75K OHM 1/2 W(7.0) 5.00% 10K OHM 1/6 W 5%

4.7K OHM 1/6 W 5% 47K OHM 1/6 W 5%

4.7K OHM 1/6 W 5%

1.5K OHM 1/6 W 1.00%

4.7K OHM 1/6 W 5% 47K OHM 1/6 W 5% 56K OHM 2 W 5.00% 910 OHM 1/6 W 5.00% 1K OHM 1/6 W 5% 56K OHM 2 W 5.00% 470 OHM 1/2 W 5.00% 33K OHM 1/6 W 1.00%

0.47 OHM 2 W 5.00% 1K OHM 1/6 W 5%

5.6K OHM 1/6 W 1.00%

3.3K OHM 1/6 W 5.00% 910 OHM 1/6 W 5.00%

1.0M OHM 1/2 W 5% 180K OHM 1/2 W 5% 56K OHM 2 W 5.00% 3K OHM 1/6 W 1.00%

3.3K OHM 1/6 W 5.00% 470 OHM 1/2 W 5.00% 470 OHM 1/2 W 5.00% 910 OHM 1/6 W 5.00%

3.3K OHM 1/6 W 5.00% 100 OHM 1/6 W 5% 39 OHM 1 W 5.00% 62 OHM 1/6 W 5.00% 430 OHM 1 W 5.00% 330 OHM 1 W 5.00%

1.2K OHM 2 W 5.00% 47K OHM 1/6 W 5%

SPARK GAP,WSP301M 300V 20% SPARK GAP,WSP301M 300V 20% SPARK GAP,WSP301M 300V 20% SPARK GAP,WSP122N 1200V 100V,+300V SPARK GAP,WSP301M 300V 20%

SWITCH,PUSH SDKEA3 250V SWITCH,TACT SKHV17910B 12V SWITCH,TACT SKHV17910B 12V SWITCH,TACT SKHV17910B 12V SWITCH,TACT SKHV17910B 12V SWITCH,TACT SKHV17910B 12V

Pos. n˚ Peça n˚ Descrição da Peça

SW1157

FB301 FB802 FB805 FB852 FB853 FB855 FB856 FB901 FB902 FL201S FL202S FL203S J14 J814 J831 L101 L102 L104 L105 L106 L152 L1601 L201 L202 L401 L402 T1101 T811 X001 X101 X401 X501 X601

F1101 PA1101 RL801 SK902 TH801 TH810 TU101 TU102 ZN1101

A1 A2

140-315A

125-022K 125-022K 125-022K 125-022K 125-022K 125-022K 125-022K 125-123A

125-022K 6200VKR001B 6200VKR001A 6200VKR001A

125-022K

125-022K 6210VC0006A

125-022K 6210VC0006A 6210VC0006A 6210VC0006A 6210VC0006A 6210VC0006A 6210VC0006A 6210VC0006A 6210VC0006A 6210VC0006A

150-F06L

150-F06T

156-A01P

6202VDB007B

156-A01E

6212BA2002C

156-A02M

0FS5001B51D

6726VV0006J 6920VB1001E 6620VBD002A

163-058D

163-048D 6700NFNS06A 6700NFNS06B

164-003K

3828VA0396E 6710V00100N

SWITCH,TACT SKHV17910B 12V

FILTER,EMC FERRITE 1UH FILTER,EMC FERRITE 1UH FILTER,EMC FERRITE 1UH FILTER,EMC FERRITE 1UH FILTER,EMC FERRITE 1UH FILTER,EMC FERRITE 1UH FILTER,EMC FERRITE 1UH FILTER,EMC FERRITE BFD3565R2F FILTER,EMC FERRITE 1UH FILTER,B.P. LPF 2EA SMD TH355LSKK5214 FILTER,B.P. LPF 1EA SMD H354LAIK5206 FILTER,B.P. LPF 1EA SMD H354LAIK5206 FILTER,EMC FERRITE 1UH FILTER,EMC FERRITE 1UH FILTER,EMC FERRITE 1UH FILTER,EMC FBMH3216 HM501NT FILTER,EMC FERRITE 1UH FILTER,EMC FBMH3216 HM501NT FILTER,EMC FBMH3216 HM501NT FILTER,EMC FBMH3216 HM501NT FILTER,EMC FBMH3216 HM501NT FILTER,EMC FBMH3216 HM501NT FILTER,EMC FBMH3216 HM501NT FILTER,EMC FBMH3216 HM501NT FILTER,EMC FBMH3216 HM501NT FILTER,EMC FBMH3216 HM501NT FILTER,EMC SQE2930 10MH PHY TURN FILTER,EMC SQE3535 20MH PHY TURN RESONATOR,CRYSTAL HC49U 8.000MHZ RESONATOR,CRYSTAL HC49U 20.250MHZ RESONATOR,CRYSTAL HC49U 4.000MHZ RESONATOR,CERAMIC CSALA2M69G4ZF01B0 2.69MHZ RESONATOR,CRYSTAL HC49U 18.432MHZ

FUSE,SLOW BLOW 5000MA 250V REMOTE CONTROLLER RECEIVER,38KHZ RELAY,SDTS105LMR OEG 5V 0.05A 250V SOCKET,CPT PCS029A 9PIN THERMISTOR,PTC 0307MX JA HWA 7 OHM 20% THERMISTOR,KL15L2R5 +/ 15% 125V TUNER,TAUDH001F LG NTSC FS MAIN TUNER,TAFDH001P LG NTSC FS SUB VARISTOR,SVC621D14A 620V 0%

MANUAL,OWNERS MC021A LGEAZ LOCAL REMOTE CONTROLLER,MC021A PIP

For Capacitor & Resistors, the charactors at 2nd and 3rd digit in the P/No. means as follows;

CC, CX, CK, CN : Ceramic CQ : Polyestor CE : Electrolytic

RD : Carbon Film RS : Metal Oxide Film RN : Metal Film RF : Fusible

FILTER & CRYSTAL

MISCELLANEOUS

SPARK GAP

SWITCH

ACCESSORIES

DISTRITO INDUSTRIAL, MANAUS-AM-BRASIL. C G C: 00.801.450.0001-83 INDÚSTRIA BRASILEIRA

Depto de Assistência Técnica Av. D. Pedro I, W7777 - Distrito Industrial Piracangagua II - Taubaté - SP - Brasil Cx. Postal 324 - CEP 12.010-970 Tel. : (012) 221-8555 Fax. : (012)221-8550

DE MANAUS

CONHEÇA A AMAZÔNIA

PRODUZIDO

NA ZONA FRANCA

DE MANAUS

LG ELECTRONICS DA AMAZÔNIA LTDA

July, 2003

Printed in KoreaP/NO : 3828VD0132K

PAINEL DE CIRCUITO IMPRESSO

MAIN

GUIA PARA LOCALIZAR COMPONENTES

C101..........A2

C102..........A2

C103..........A2

C104..........A2

C105..........A4

C106..........A5

C108..........A3

C109..........A3

C111..........A3

C114..........A4

C117..........A5

C121..........A5

C122..........A5

C123..........A5

C124..........A5

C125..........A3

C126..........B2

C127..........A4

C129..........A5

C190..........C3

C191..........C2

C192..........C3

C200..........B5

C201..........B5

C202..........C5

C203..........D5

C204..........D5

C206..........B5

C207..........C5

C208..........C5

C212..........D5

C213..........D5

C214..........C5

C215..........D5

C216..........D5

C220..........B5

C221..........D5

C222..........C4

C257..........C5

C306..........C4

C307..........C4

C308..........E4

C310..........D4

C312..........D4

C313...........F4

C316..........D5

C324..........D4

C332..........D4

C333..........D4

C338..........E4

C339...........F4

C340..........E5

C348..........E4

C350...........F4

C401..........E4

C402..........D4

C403..........G3

C404..........G3

C405..........G4

C406...........F3

C408...........F4

C409...........F3

C411...........F3

C413...........F3

C414..........E3

C415..........E3

C416..........C4

C417..........C4

C418..........C3

C419..........C4

C420..........D4

C421..........E5

C423..........D3

C426..........E5

C428..........D5

C436..........D5

C437..........E5

C438..........D5

C439...........F4

C446..........E4

C447..........E5

C601..........B4

C602..........B4

C603..........B4

C604..........B4

C605..........C4

C606..........C5

C607..........B5

C608..........B4

C609..........A2

C610..........B5

C611..........C5

C612..........B5

C613..........C4

C614..........C4

C615..........C4

C617..........C3

C618..........C5

C619..........C5

C620..........C5

C621..........C5

C622..........C5

C623..........C5

C624..........C4

C625..........C5

C626..........C5

C627..........C5

C628..........C5

C629..........C5

C630..........C5

C631..........C4

C632..........B4

C633..........B5

C634..........B5

C635..........B5

C636..........B5

C637..........B4

C638..........B4

C639..........B4

C640..........B4

C641..........B4

C642..........C4

C643..........C4

C644..........B4

C645..........C4

C646..........B4

C648..........B4

C649..........C4

C650..........B1

C651..........B1

C652..........A1

C653..........A1

C654..........B1

C655..........A1

C656..........A1

C657..........B1

C660..........C1

C661..........C1

C662..........B5

C663..........B5

C673..........C1

C674..........C1

C675..........C1

C676..........D1

C677..........D1

C679..........C1

C680..........C4

C681..........C4

C682..........C4

C801..........D1

C803..........E2

C806...........F2

C807..........E2

C808..........G2

C809..........G2

C810...........F3

C811..........G3

C812..........E1

C813...........F2

C814...........F1

C815..........E2

C816..........G1

C817..........B2

C818..........B2

C821...........F2

C824..........G1

C851..........D1

C852..........D1

C853..........D1

C854..........D1

C855..........D1

C856..........C2

C857..........C2

C858..........C2

C859..........D2

C860..........D1

C861..........C1

C862..........D1

C863..........D2

C864..........C2

C865..........C2

C866..........E3

C867..........E3

C868..........D3

C869..........C3

C870..........C2

C871..........D3

C872..........E3

C873..........D3

C875..........C2

D190..........C3

D301..........D4

D339...........F4

D349...........F4

D402..........G3

D403..........D5

D405..........D5

D410...........F3

D413..........E5

D414...........F4

D425..........D3

D802..........E2

D803..........E2

D804..........E2

D850..........D2

D851..........D1

D852..........D1

D853..........D1

D854..........D1

D855..........D1

D856..........D1

D857..........D1

D858..........C2

D859..........D2

D861..........E3

D866..........B3

DB814........F2

F851...........D2

F853...........D2

F855...........D2

F856...........D2

FB204........D5

FB301........E4

FB302........E4

FB802.........F2

FB804.........F1

FB805.........F2

FB852........D2

FB853........D2

FB854........D3

FB855........D2

FB856........D2

FR359........F4

FR360........F4

FR442........D5

FR443........F4

FR448........F5

IC190.........C2

IC301.........E4

IC401.........C4

IC601.........C4

IC602.........C1

IC603.........C4

IC650.........B1

IC652.........B1

IC801.........G2

IC802..........F3

IC803.........E3

IC851.........D1

IC853.........C2

IC856.........D3

JA205.........C5

JP1............G4

JP2.............F4

JP3............G1

JP4............G1

JP5.............F1

JP6.............F1

JP7.............E2

JP8.............E2

JP9.............F3

JP10...........F4

JP11...........E4

JP12...........F4

JP13...........D5

JP14...........D5

JP15...........D5

JP16...........D5

JP17...........D5

JP18...........D5

JP19...........C5

JP20...........C5

JP21...........C5

JP22...........C5

JP23...........C4

JP24...........C4

JP25...........B4

JP26...........D3

JP27...........C2

JP28...........C2

JP29...........D1

JP30...........D1

JP31...........C1

JP32...........B1

JP33...........A1

JP34...........A1

JP35...........A1

JP36...........A1

JP37...........A1

JP38...........A1

JP39...........A1

JP40...........B1

JP41...........B1

L101...........A2

L102...........B5

L204...........D5

L205...........C5

L206...........D5

L207...........C5

L333...........E4

L334...........E4

L401...........F3

L402...........E3

L403...........D3

L404...........F4

L407...........E4

L601...........B4

L602...........B4

L603...........C4

L604...........C4

L605...........C4

L606...........A2

L853...........D3

P102...........A5

P103...........A5

P190..........C2

P410..........G5

P604..........C1

P650...........A1

P651...........A1

P823...........E1

P824...........E1

P004A........B4

P101A........A4

P211A........B5

P401A........F4

P401B........F4

P401C........F4

P401D........F4

P602A........C3

P605A........A1

P606A........B1

P607A........C1

P803A........F1

P803B........F1

P822A........G1

P822B........G1

P902A........D5

Q101..........A2

Q102..........A3

Q103..........A4

Q104..........A5

Q105..........A4

Q107..........A5

Q108..........A4

Q109..........A2

Q111..........A4

Q190..........C3

Q191..........C3

Q192..........C3

Q193..........C3

Q308..........D5

Q401..........G3

Q402..........E4

Q404..........D4

Q601..........B4

Q602..........B4

Q604..........A3

Q605..........A3

Q651..........B1

Q852..........D1

Q854..........E3

Q855..........D3

Q856..........C3

Q857..........D1

Q858..........D3

Q871..........B2

R101..........A2

R102..........A2

R103..........A3

R104..........A2

R105..........A2

R106..........A5

R107..........A2

R108..........A2

R109..........A3

R110..........A3

R111..........A5

R112..........A5

R113..........A5

R114..........A3

R115..........A4

R116..........A4

R117..........A5

R119..........A4

R125..........A4

R126..........A4

R127..........A4

R128..........A4

R129..........A5

R130..........A5

R131..........A4

R132..........A4

R133..........A4

R134..........A5

R135..........A4

R136..........A4

R137..........A4

R138..........A4

R160..........A2

R190..........C3

R191..........B3

R192..........C3

R193..........C3

R194..........C3

R195..........C3

R196..........C3

R197..........C2

R198..........C3

R199..........C3

R211..........C5

R217..........C5

R219..........C5

R311..........D4

R312..........D5

R313..........D5

R314..........D4

R318..........E4

R324..........D4

R325..........C4

R326..........D4

R327..........D4

R328..........E4

R329..........D4

R330..........D3

R331..........D3

R332..........C4

R401..........G3

R402...........F3

R403..........C3

R404..........G3

R405..........G4

R406..........G4

R407...........F3

R408..........D5

R410..........D4

R412..........C3

R413..........C3

R414..........C3

R415..........C3

R416..........C3

R417..........D4

R418..........C3

R419..........C4

R420..........C3

R421..........C4

R422..........C3

R423..........D4

R424..........D4

R425...........F3

R426..........E4

R430..........D5

R431..........G4

R434..........G4

R450..........E5

R451..........E5

R490...........F3

R601..........B4

R602..........B4

R603..........B4

R604..........B4

R605..........C1

R611..........B5

R612..........B5

R613..........C4

R614..........B4

R615..........B4

R616..........B4

R617..........C4

R618..........C4

R619..........C4

R620..........C4

R621..........C4

R623..........C4

R624..........C4

R625..........A3

R628..........A2

R629..........A2

R630..........A3

R632..........A3

R633..........A3

R634..........A3

R650..........B1

R651..........A1

R652..........A1

R653..........B1

R654..........B1

R656..........A1

R657..........B1

R658..........B4

R659..........B4

R661..........A1

R662..........A1

R663..........A1

R664..........B1

R668..........B5

R669..........B5

R670..........C1

R676..........C1

R677..........C1

R678..........C1

R679..........C1

R680..........B4

R681..........B1

R801...........F2

R802..........D1

R803..........E2

R804...........F2

R805..........G2

R806..........G2

R807..........G3

R808..........E2

R809...........F2

R810...........F2

R821..........E3

R832..........D3

R833..........C3

R851..........D1

R852..........C2

R853..........C2

R854..........D1

R855..........E3

R856..........E3

R857..........B2

R859..........E3

R860..........C2

R861..........C3

R862..........B2

R863...........F3

R864..........D3

R865..........D3

R866..........D3

R867..........C3

R868..........C3

R869..........B2

R870..........D1

R873..........B2

R874..........C2

R876..........D3

R877..........D3

RL801........E1

RL802........E1

T401..........G4

T402...........F5

T403...........E5

T802...........E2

T803...........E1

T811...........F1

TH801........F1

TH810........E1

TP1............A4

TP2............A4

TP3............A1

TP4............A3

TP5............A2

TP6............A2

TP7............A3

TP8............A2

TP9............A2

TP10..........A5

TP11..........A4

TP12..........A4

TP13..........B3

TP14..........B3

TP15..........B1

TP16..........B2

TP17..........B2

TP18..........B2

TP19..........B2

TP20..........B2

TP21..........B3

TP22..........B3

TP23..........C4

TP24..........C4

TP25..........C5

TP26..........C5

TP27..........C4

TP28..........C2

TP29..........C4

TP30..........C4

TP31..........C2

TP32..........C4

TP33..........C4

TP34..........C4

TP35..........C4

TP36..........C1

TP37..........C1

TP38..........C4

TP39..........C4

TP40..........C4

TP41..........C1

TP42..........C1

TP43..........C1

TP44..........E3

TP45...........F3

TP46..........E3

TU101........A5

TU102........A3

VD801........F2

X601..........C5

Z101...........A4

Z110...........A4

ZD101........A2

ZD102........A5

ZD351........D4

ZD403........D5

ZD601........B4

ZD650........B1

ZD851........C3

VCD PROGRESSIVE(TOP)

VCD PROGRESSIVE(BOTTOM)

CPT

SIDE A/V

100HZ NTSC(TOP)

100HZ NTSC(BOTTOM)

CONTROL

LG RP-34FC32P Schematic

Specifications and Main Features

Frequently Asked Questions

User Manual
