TELEVISOR A COLORES

MANUAL DE SERVICIO

ATENCIÓN

Antes de dar servicio al chasis, lea las PRECAUCIONES DE SEGURIDAD en este manual.

CHASIS : MC-021B

MODELO : Lafinion 72 Lafinion 82W

website:http://biz.LGservice.com

e-mail:http://www.LGEservice.com/techsup.html

- 2 -

CONTENIDO

PRECAUCIONES DE SEGURIDAD...........................................................................................................................................................3

INSTRUCCIONES DE AJUSTE ................................................................................................................................................................4

CARACTERÍSTICAS DE LA FUNCIÓN DEL MICOM................................................................................................................................9

BÚSQUEDA DE FALLAS.........................................................................................................................................................................13

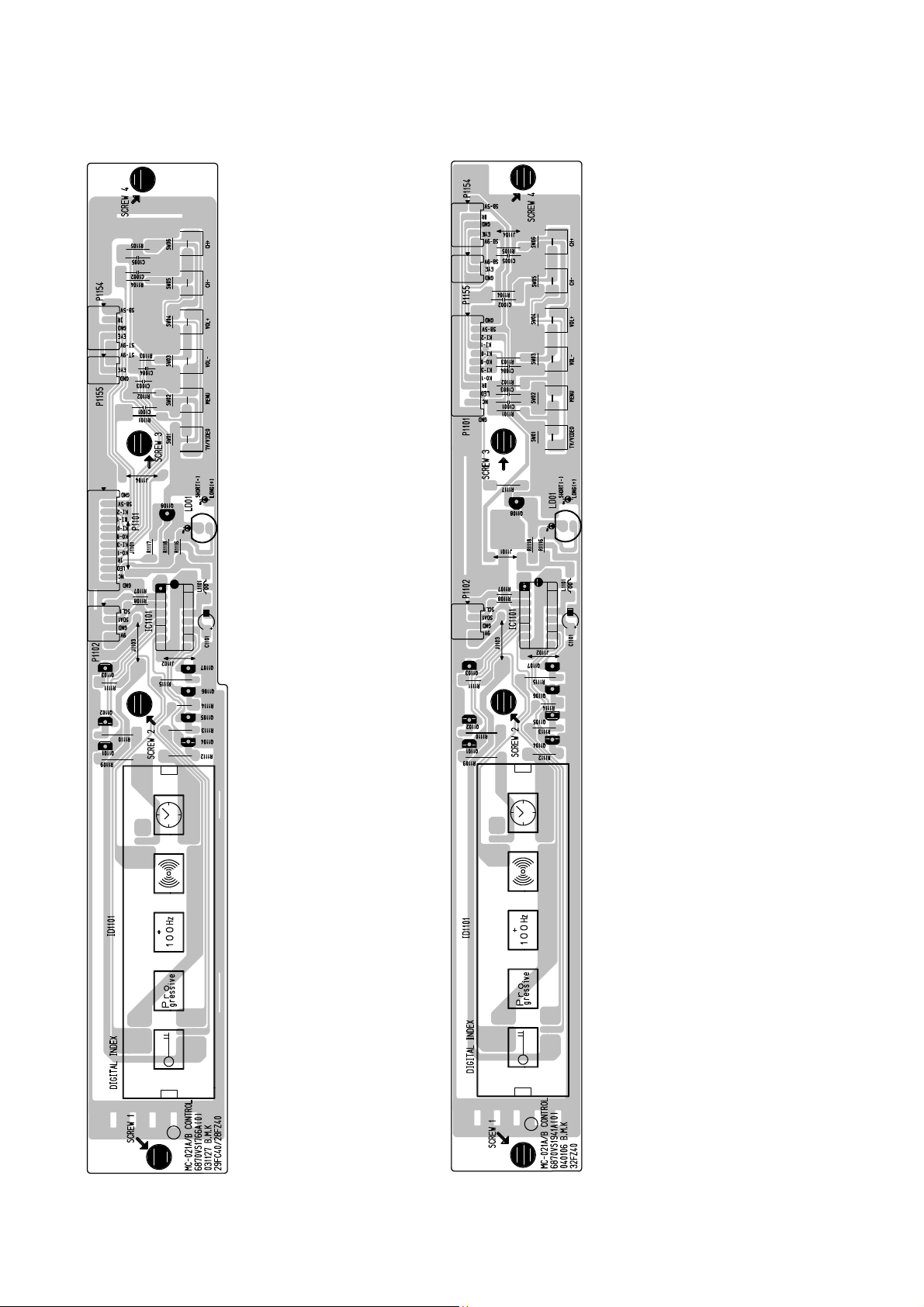

TABLERO DE CIRCUITO IMPRESO ......................................................................................................................................................17

DIAGRAMA EN BLOQUE ........................................................................................................................................................................22

VISTA EN DESPIECE ........................................................................................................................................................................24,26

LISTA DE VISTA EN DESPIECE........................................................................................................................................................25,27

LISTA DE PARTES DE REPUESTO .......................................................................................................................................................28

DIAGRAMA ESQUEMÁTICO ......................................................................................................................................................................

ESPECIFICACIONES

POTENCIA DE ENTRADA ................................................................................................................................... AC 100-240V~50/60Hz

CONSUMO DE ELECTRICIDAD .......................................................................................................................................................160W

IMPEDANCIA DE ENTRADA EN LA ANTENA ......................................................... VHF/UHF: 75 Ohmios desbalanceado (solamente.)

RANGO DE LOS CANALES

12 canales VHF.................................................................................................................................................................... Canales 2-13

56 canales UHF ................................................................................................................................................................. Canales 14-69

125 canales CATV .................................................................................................................................. Canales 01, 02 al 13, 14 al 125

FRECUENCIAS INTERMEDIAS

Frecuencia Intermedia portadora de la Imagen ....................................................................................................................... 45.75MHz

Frecuencia Intermedia portadora del Sonido ........................................................................................................................... 41.25MHz

Frecuencia sub-portadora del color .......................................................................................................................................... 42.17MHz

Frecuencia del centro .................................................................................................................................................................... 44MHz

CONSTRUCCIÓN DEL CHASIS ................................................................................................. Chasis Estado Sólido ("solid state") I.C.

TUBO DE IMAGEN............................................................................................................................................A68QCU770X(Lafinion 72)

W76QDD259X(Lafinion 82W)

SALIDA DE SONIDO ....................................................................................................... (a 10% de distorsión armónica) 5W+5W (MAX)

GABINETE .................................................................................................................................................................. De Madera, portátil

ABREVIACIONES UTILIZADAS EN ESTE MANUAL

AC ...................................................................... Corriente alterna

ACC ............................................... Control automático del croma

ADJ ..................................................................................... Ajuste

AFC ...................................... Control automático de la frecuencia

AGC ........................................... Control automático de ganancia

AF ..................................................................... Audio Frecuencia

APC ................................................... Control automático de fase

AMP .......................................................................... Amplificador

CRT ....................................................... Tubo de rayos catódicos

DEF ............................................................................... Deflexión

DET ................................................................................. Detector

DY ........................................... Yugo deflector ("deflection yoke")

ES ................................................... Electrostáticamente sensible

FBP .................................................................... Pulso de retorno

FBT ...................................................... Transformador de retorno

GND .................................................................................... Tierra

H.V. ............................................................................ Alto Voltaje

ITC ......................................... Centro intermedio de conmutación

OSC ......................................................................... Osciloscopio

OSD ............ Desplegado en pantalla ("ON SCREEN DISPLAY")

PCB ................................................. Tablero del Circuito impreso

RF ............................................................. RADIO FRECUENCIA

SEP .............................................................................. Separador

SYNC .................................................................... Sincronización

SVC ..................................... Controles de volúmen de la pantalla

S.I.F. ........................................ Frecuencia intermedia de sonido

V.I.F. ......................................... Frecuencia intermedia del video

H ................................................................................... Horizontal

V .......................................................................................Vertical

IC ...................................................................... Circuito integrado

- 3 -

PRECAUCIONES DE SEGURIDAD

ADVERTENCIA: Antes de dar servicio a este chasis, lea "PRECAUCIONES RESPECTO A RADIACION POR RAYOS X",

"INSTRUCCIONES DE SEGURIDAD" y "AVISO SOBRE SEGURIDAD DE PRODUCTOS"

Muchas de las partes, electricas y mecánicas en este chasis tienen caracteristicas relacionadas con la seguridad. Estas caracteristicas frecuentemente pasan desapercibidas en las inspecciones visuales y la proteccion que proporcionan contra la RADIACION DE RAYOS-X no siempre necesariamente se obtiene al mismo grado cuando se reemplazan piezas o componentes diseñados para voltajes o vatajes mayores, etc. Las piezas que tienen estas caracteristicas de seguridad se identifican por la marca impresa sobre el diagrama esquematico y la marca

¡ impresa en la lista de partes. Antes de reemplazar alguno de esos componente, lea cuidadosamente la lista de este manual. El uso de partes de reemplazo que no tengan las mismas caracteristicas de seguridad, como se especifica en la lista de partes, puede crear Radiacion de Rayos-X.

1. El voltaje excesivo puede causar RADIACIÓN POR RAYOS "X" potencialmente peligrosa. Para evitar tales peligros, el voltaje no debe exceder el límite especificado. El valor nominal para el alto voltaje de este receptor es de 25KV en brillantez máxima bajo la fuente especificada. El alto voltaje no deberá exceder, bajo ninguna circunstancia, de 28KV. Cada vez que el receptor requiera servicio, se debe verificar el alto voltaje y registrarlo como parte del historial de servicio del aparato. Es importante utilizar un medidor de voltaje que sea preciso y confiable.

2. La única fuente de RADIACION DE RAYOS-X en este receptor de televisión es el tubo de la imagen. Para protección contínuada de la RADIACION DE RAYOS-X, el reemplazo que se haga del tubo debe ser con otro del mismo tipo especificado en la lista de partes.

3. Algunas partes de este receptor tienen caractéristicas especiales relacionadas con la protección contra RADIACION DE RAYOS-X. Para que la protección sea continua, la selección de partes de repuesto se debe hacer solo después de haberse referido al AVISO SOBRE SEGURIDAD DE PRODUCTOS que aparece mas abajo.

PRECAUCIONES RESPECTO A RADIACION POR RAYOS "X"

1. Cuando el receptor está en operación, se producen voltajes potencialmente tan altos como 25,000-29,000 voltios. Operar el receptor fuera de su gabinete o con la tapa trasera removida puede causar peligro de choque eléctrico. (1)Nadie debe intentar dar servicio si no está debidamente

familiarizado con las precauciones que son necesarias cuando se trabaja con un equipo de alto voltaje.

(2)Siempre descargue el ánodo del tubo de la imagen a tierra

para evitar el riesgo de choque eléctrico antes de remover la tapa del ánodo.

(3)Descargue completamente el alto potencial del tubo de

imagen antes de manipularlo. El tubo de la imagen es de alto vacío y, si se rompe, los fragmentos de vidrio salen despedidos violentamente.

2. Si se quemara algún fusible de este receptor de televisión, reemplácelo con otro especificado en la lista de partes.

3. Cuando reemplace tableros o plaquetas de circuitos, cuidadosamente enrolle sus alambres alrededor de las terminales antes de soldar.

4. Cuando reemplace un resistencia de vataje (resistor de película de óxido metálico) en el Tablero o Plaqueta de circuitos, mantenga la resistencia a un mínimo de 10mm de distancia.

5. Mantenga los alambres lejos de componentes de alto voltaje o de alta temperatura.

6. Este receptor de televisión debe conectarse a una fuente de 100 a 240 V AC.

7. Antes de devolver este aparato al cliente, haga una verificación de fuga de corriente sobre las partes metálicas del gabinete expuestas, tales como antenas, terminales, cabezas de tornillos, tapas de metal, palancas de control etc., para estar seguro de que el equipo funciona sin peligro de choque eléctrico. Enchufe el cordón directamente al tomacorriente de la línea de AC 100-240V.

No utilice una línea aislada de transformador durante esta verificación. Use un voltímetro de 1000 Ohmios por voltio de sensibilidad o más, en la forma que se describe a continuación. Cuando la unidad está ya conectada a la AC, pulse el conmutador primero poniéndolo en "ON" (encendiendo) y luego en "OFF" (apagando), mida desde un punto de tierra conocido, tal como una (cañería de metal, una manija metálica, una tubería etc.) a todas las partes metálicas expuestas del receptor de televisión (antenas, manijas de metal, gabinetes de metal, cubiertas de metal, palancas de control etc.,) especialmente cualquiera de las partes metálicas expuestas que puedan ofrecer un camino hacia el chasis. Ninguna medición de corriente eléctrica debe exceder de 0.5 miliamperios. Repita la prueba cambiando la posición del enchufe en el tomacorriente. Cualquier medición que no esté dentro de los límites especificados aquí representan un riesgo potencial de choque eléctrico que debe ser eliminado antes de devolver el equipo al cliente.

INSTRUCCIONES DE SEGURIDAD

AVISO SOBRE SEGURIDAD DE PRODUCTOS

DEVICE UNDER

TEST

TEST ALL

EXPOSED METAL

SURFACES

2-WIRE CORD

ALSO TEST WITH PLUG REVERSED (USING AC ADAPTER PLUG AS REQUIRED)

EARTH GROUND

LEAKAGE CURRENT TESTER

(READING SHOULD

NOT BE ABOVE

0.5mA)

+ -

Aparato bajo examen

Probador de fuga de corriente

La lectura no debe exceder de 0.5mA

Pruebe todas las superficies metálicas

Tambien pruebe cón los enchufes al reves (utilizando adaptador en caso necesario)

Tierra suelo

1. Objeto de aplicación

Estas instrucciones se aplican al chasis MC-021B.

2. Notas

(1) Debido a que este no es un chasis caliente, no es

necesario utilizar un transformador de aislamiento. De todas formas, el uso de un transformador de aislamiento

ayudará a protejer los instrumentos de prueba. (2) Los ajustes deben se realizados en el orden correcto. (3) Los ajustes deben ser efectuados bajo condiciones de

25±5

cC de temperatura y 65±10% de humedad relativa si

no se especifica alguna designación. (4) El voltaje de entrada del receptor debe mantenerse en

100-240V±10%, 50/60Hz durante el ajuste. (5) El receptor debe ponerse en funcionamiento al rededor de

15 minutos antes del ajuste. Pero el ajuste en el tablero

puede hacerse en el estado jig inmediatamente. (6) Señal : la señal de color estandar esta aprobada en

65±1dBµV.La señal estandar de color se refiere a la señal

de patron digital.

3. Ajuste del voltaje de Screen

3.1 Pasos preliminares

(1) Encienda el televisor. (2) El receptor debe ponerse en funcionamiento al rededor de

15 minutos antes del ajuste.

3.2 Ajuste

(1) Ajuste en la condición de ninguna señal del RF. (2) Presione el botón ADJ o SVC en el control remoto para

obtener la linea horizontal. (3) Gire el volumen Screen hasta hacer desaparecer la línea

horizontal y gire en sentido contrario hasta que se empieze

a mostrar la línea horizontal.

4. Ajuste de Pureza y Convergencia

4.1 Ajuste de Pureza

(1) Pasos preliminares

¤ Reciba el patrón de barrido ROJO.

¤ŁDesmagnetize el CPT y el gabinete con un

desmagnetizador.

(2) Ajuste de Línea Horizontal

¤ Preajuste la Convergencia estática(STC) con el

magneto de 4 y 6 polos.

¤ŁVerifique si el haz cae en el agujero de la malla fijando

dos magnetos bipolares en direcciones opuestas respectivamente.

¤ØSi no, ajuste un magneto bipolar de manera que el haz

caiga en el agujero de la malla con precisión.

(3) Ajuste de Pureza

¤ Acerque el Yugo al CPT. ¤ŁReciba el patrón rojo y ajuste el magneto de dos polos

barras de color rojo para localizar el centro y hacer las porciones de color verde y azul iguales.<Fig. 1> (Tenga cuidado con el ARO si el magneto de dos polos está abierto más de 30 grados)

¤Ø Ponga la pantalla completamente roja, moviendo el

Yugo hacia atrás lentamente.<Fig. 2> (Cuando ajuste el yugo, use un destornillador eléctrico cuya presión de torque sea menor a 10Kg/Cm.)

4.2 Ajuste de Convergencia

(1) Prueba de equipo

¤ Bobina desmagnetizadora ¤ŁJig de fijación de convergencia

(2) Pasos Preliminares

¤ Ponga el TV en funcionamiento 15 minutos antes del

ajuste.

¤Ł Desmagnetize el CPT y el gabinete con la bobina

desmagnetizadora.

¤ØReciba el patrón Cross Hatch. ¤ŒAjuste el contraste y el brillo para su observación.

(3) Ajuste de convergencia Estática (STC)

¤ Reciba el patrón Cross Hatch. ¤ŁAjuste el Foco con el ajuste de volumen de foco.

- 4 -

Instrucciones de Ajuste

G R BG R B

RG R B

<Fig. 1>

<Fig. 2>

Localización

C L,R,X,Y A,B,D,E 3,6,9,12 2,4,8,10

Convergencia

Colores : R/B, R/G, B/G <Unidad : mm>

Cada indicador se

mantiene en un rango de 30

ø.

Ajuste después de

calentar el tubo de pantalla por más de 15 minutos.

La posición de ajuste es

el centro del círculo de arriba.

La especificación de la

dirección horizontal y vertical son iguales.

10 12 2

A X B

9 L C R 3

D Y E

8 6 4

CondiciónEspecificaciónContenido

Colores Colores Colores Colores Colores

29"

0/0.8

0.8

1.0

1.4

¤Ø Abra los magnetos de 4 polos hasta que las líneas

verticales rojas y azules se unifiquen.

¤Œ Rote los magnetos de 4 polos manteniendo el ángulo

entre los dos magnetos de 4 polos hasta que las líneas horizontals roja y azul se unifiquen.

¤º Abra los magnetos de 6 polos hasta que el ajuste

horizontal la línea Magenta (rojo y azul)y verde se unifiquen.

¤ Rote los magnetos de 6 polos hasta que la línea vertical

magenta (rojo y azul) y la línea verde se unifiquen.

(4) Ajuste de Convergencia Dinámica (DYC)

¤ Ajuste de Línea Vertical : Ajuste moviendo el yugo a la

derecha y a la izquierda.

¤Ł Ajuste de Línea Horizontal : Ajuste moviendo el yugo

hacia arriba y hacia abajo.

5. Ajuste de Balance de Blanco

Realice los ajustes del screen primero. Para ajuste manual, tambiÈn es posible con la siguiente secuencia.

5.1 Equipo de Prueba

(1) Medidor automático de balance de blanco(Puede generar

patrones de alta o baja luminosidad)

(2) Medidor de balance de blanco (CRT Analizador de color,

CA-100)

(3) Control remoto SVC para los ajustes.

5.2 Pasos Preliminares

(1) Sintonice la unidad de TV para recibir 100% de patrón

blanco.

(2) Realice los ajustes del screen primero.

5.3 Ajuste

(1) El balance de blanco puede ajustarse con el control

remoto SVC.

(2) Entre en el modo de ajuste presionando el botón

INSTART y seleccione el modo RGB W/B con CHD, E,

VOLF, G. (3) Ajuste el item con CHD, E. (4) Ajuste los datos con VOLF, G.

(5) Procedimientos de Ajuste

¤ Ajuste el contraste y el brillo hasta que la señal del área

de alta luminosidad sea 35Ft_L.

¤ŁSeleccione el (G-DRIVE) GD y ajuste la coordenada Y

en Altal luminosidad y seleccione (B-DRIVE) BD y ajuste la coordenada X de manera que las coordenadas del color en alta luminosidad tenga los valores de la Tabla de abajo.

¤ØAjuste el contraste y el brill de manera que le nivel del

brillo sea 4.5Ft_L.

¤Œ Seleccione (G-CUTOFF) GC y ajuste la coordenada Y

en baja luminosidad y seleccione (B-CUTOFF) BC y ajuste la coordenada X de manera que las coordenadas del color en baja luminosidad tenga los valores de la Tabla de abajo.

¤º Repita los pasos del ¤ ~ ¤Œ hasta obtener las

coordenadas del color en alta y baja luminosidad.

¤ Revise los resultados del ajuste utilizando un medidor

de balance de blanco.

6. Ajuste de Foco

Ajuste después de poner la unidad en funcionamiento el tiempo suficiente.

6.1 Pasos Preliminares

(1) Introduzca la señal del generador de patrones al TV. (2) Presione el botón APC en el control remoto para activar la

función de control automático de imagen CLARO.

CONTRASTE : 100 BRILLO : 50

CLARO TINTE : 0

COLOR : 50 NITIDEZ : 50

6.2 Ajuste 1 (Usando Enfoque Doble CPT: 34”/32”/29”)

(1) Ajuste la perilla del Enfoque inferior del FBT para el mejor

enfoque de la línea vertical B.

(2) Ajuste la perilla del Enfoque superior del FBT para el

mejor enfoque del área A.

(3) Repita los pasos (1) y (2) de arriba para el mejor enfoque

en conjunto.

6.3 Ajuste 2 (Usando Enfoque Sencillo CPT: 29”)

Ajuste la perilla del Enfoque superior del FBT para el mejor enfoque de la línea horizontal A y línea vertical B.

- 5 -

Temperatura del color

Coordenada X

Coordenada Y

288!8

282!8

10000 K

RGB

W/B

R-DRIV(0-63) G-DRIV(0-63)

B-DRIV(0-63) R-CUT0(0-63) G-CUT0(0-63) B-CUT0(0-63)

31 25 31 31 25 31

Fix.

Alto ajuste ligero

Ajuste de la luz corta

Menú Datos Iniciales

Observaciones

<Fig. 3>

7. Ajuste de Sub-Brillo

El balance de Blanco debe ajustarse primero.

7.1 Pasos Preliminares

(1) Seleccione el modo de Sub-Brillo presionando el botón

ADJ o SVC en el control remoto de Svc. (Al usar el botón INSTANT, selecciona el modo de Sub picture(2150 EX1 ADJ) y luego ajuste el Sub brillo.)

(2) En este momento la señal es recibida y seleccionada

automáticamente. y cambia del picture state.

CONTRASTE : 27

BRILLO : 30 SUB Brillo TINTE : 0 Estado de la imagen COLOR : 0

NITIDEZ : 71

DRP : OFF

7.2 Ajuste

Ajuste hasta que el n˙mero 2 desaparezca en la escala gris de la señal MONO Scope mediante los botones VOLF, VOLG <Fig. 4>.

8. Ajuste del Secundario-Tinte

El ajuste del Secundario-Tinte no necesita ser ajustado en proceso de la línea sino que es exhibición en el modo del ajuste a corresponder con el SVC.

9. Ajuste de datos de Deflexión

9.1 Pasos Preliminares

(1) Fije los datos de deflexión con el control remoto de SVC. (2) Entre al modo de ajuste de deflexión por medio del botón

INSTART y seleccione el modo de ajuste CXA2150 DEF con los botones CHD, E.

(3) Use los botones CHD, E para cambiar los item de

ajustes.

(4) Use los botones VOLF, G para cambiar los datos.

9.2 Modo de Ajustes de TV

(1) Ajuste de Posición Vertical

Seleccione el VP 0 (V-POSITION) y ajuste hasta que el centro mecánico y el centro de la pantalla se unan.

(2) Ajuste del Tamaño Vertical

Seleccione VP 1(V-SIZE) y ajuste hasta que el pequeño círculo interno del Patrón Digital coincida con la línea exterior de la pantalla como se muestra en la figura. Y seleccione VP 2(UP-VLIN) o VP 3 (LO-VLIN) y ajuste hasta que el gran círculo interno del Patrón Digitalcoincida con la línea exterior de la pantalla como se muestra en la figura.

(3) Ajuste de Posición Horizontal

Seleccione VP 4(H-POSITION) y ajuste hasta que la imagen izquierda y derecha sean simétricamente igual.

(4) Ajuste de Tamaño Horizontal

Seleccione VP 5(H-SIZE) y ajuste hasta que la imagen izquierda y derecha del Patrón Digitalocupe dos espacios y medio o tres espacios en blanco.

(5) Ajuste de Pincushion

¤ Seleccione VP 6(PIN-PH) y ajuste hasta que la pantalla

haga un rectángulo perfecto.

¤Ł Seleccione VP 7(AFC-ANGLE) y ajuste la inclinación

vertical.

¤Ø Seleccione VP 8(AFC-BOW) y ajuste las líneas curvas

de la izquierda y derecha tanto inferiores como superiores.

¤Œ Seleccione VP 9(PIN-AMP) y ajuste hasta que la

distorción de la pincushion desaparezca del lado izquierdo y derecho.

¤º Seleccione VP 10, 11(UP-CORNERPIN, LO-

CORNERPIN) y ajuste hasta que la distorción de la pincushion desaparezca en la parte superior e inferior de la pantalla, respectivamente.

9.3 Ajuste de la desviación del Modo 1081I

Este ajuste debe ser ajustado manualmente recibiendo la señal 1080I transmitida en CAJA de la TAPA del SISTEMA. Ajuste después de acabar el ajuste de la desviación del modo 480I/P .

(1) Pasos Preliminares

1) Sancione Y, Pb, Pr entrada de la banda de la CAJA de la TAPA del SISTEMA al termianl entrado del componente 2.

2) Mueva el canal de la CAJA de la TAPA del SISTEMA y reciba el patrón digital.

3) Entre al modo de ajuste de deflexión por medio del botón INSTART y seleccione el modo de ajuste CXA2150 1080I con los botones CHD, E.

4) Use los botones CHD, E para cambiar los item de ajustes.

5) Use los botones VOLF, G para cambiar los datos.

- 6 -

0 1 2 3 4 . . . 9

<Fig. 4>

[ la señal de salida 1080I es tamaño de pantalla de 16:9

básicamente pero para la conveniencia del ajuste, se cambia automáticamente al modo de 4:3 mientras que entra en modo del ajuste.

(2) Ajuste del Modo 1080I

De la misma manera que el ajuste de la desviación del modo de la TV.

1) Ajuste de Posición Vertical

Seleccione el VP 0 (V-POSITION) y ajuste hasta que el centro mecánico y el centro de la pantalla se unan.

2) Ajuste del Tamaño Vertical

3) Ajuste de Posición Horizontal

Seleccione VP 4(H-POSITION) y ajuste hasta que la imagen izquierda y derecha sean simétricamente igual.

4) Ajuste de Tamaño Horizontal

Seleccione VP 5(H-SIZE) y ajuste hasta que la imagen izquierda y derecha del Patrón Digitalocupe dos espacios y medio o tres espacios en blanco.

5) Ajuste de Pincushion

¤ Seleccione VP 6(PIN-PH) y ajuste hasta que la pantalla

haga un rectángulo perfecto.

¤Ł Seleccione VP 7(AFC-ANGLE) y ajuste la inclinación

vertical.

¤Ø Seleccione VP 8(AFC-BOW) y ajuste las líneas curvas

de la izquierda y derecha tanto inferiores como superiores.

¤Œ Seleccione VP 9(PIN-AMP) y ajuste hasta que la

distorción de la pincushion desaparezca del lado izquierdo y derecho.

¤º Seleccione VP 10, 11(UP-CORNERPIN, LO-

CORNERPIN) y ajuste hasta que la distorción de la pincushion desaparezca en la parte superior e inferior de la pantalla, respectivamente.

10. Ajuste de la desviación de D/W

Unnecesary

11. Ajuste de la posición OSD

Este ajuste debe realizarse solo cuando hay problema con la posición horizontal del OSD.

(1) Entre al modo de ajuste del OSD presionando el botón

INSTART en el control remoto de service y seleccione el modo de la posición OSD presionando los botones CHD, E. Ajuste la posición horizontal presionando los botones VOLF, G. (Datos de la inicial de la POSICIÓN de OSD: 9 )

(2) En la selección de ajuste de la posición OSD, la barra del

modo de OSD se muestra en la pantalla como en el <fig. 6>. Ajuste con el botón VOLF, G hasta que la barra del lado izquierdo y derecho queden simétricamente iguales.

- 7 -

<Fig. 6>

<Fig. 5>

- 8 -

12. IIC BUS Tabla de datos de ajuste(CXA2150 DEF)

Ajuste Inicial de los Datos Secundarios del Ajuste

0 1 2 3 4 5 6 7 8

9 10 11 12 13 14

SUB-TINT

SUB-BRIGHT

SUB-CONTRAST

SUB TINT

-24 ~ 39

-23 ~ 40

SUB BRIGHT

0 ~ 63

SUB CONTRAST

0 ~ 15

V-POSITION

V-SIZE UP-VLIN LO-VLIN

H-POSITION

H-SIZE

PIN-PH

AFC-ANGLE

AFC-BOW

PIN-AMP UP-CORNER PIN LO-CORNER PIN

V-VLIN S-CORR V-SCRO

17 20 10

0 0

Necesario(USA/Canada) Necesario(Latin America/Philippines) Unnecesary Unnecesary(USA/Canada) Unnecesary(Latin America/Philippines)

0 ~ 63 0 ~ 63 0 ~ 15 0 ~ 15 0 ~ 63 0 ~ 63 0 ~ 63 0 ~ 63 0 ~ 63 0 ~ 63 0 ~ 63 0 ~ 63 0 ~ 15 0 ~ 15 0 ~ 63

30 31

4 19 23 42 30 32 24 38 37

3 27

30 30

3 30 34 35 29 31 33 35 36

3 24

43 24

3 24 25 40 28 29 23 28 28

5 27

36 24

3 34 38 34 27 32 31 37 37

5 24

23 27

5 23 28 26 30 34 32 39 34

2 34

26 28

5 32 42 25 30 34 40 39 34

2 28

30 31

4 19 23 42 30 32 24 38 37

3 27

30 30

3 30 34 35 29 31 33 35 36

3 24

Vertical Position Vertical Size Upper Linearity Lower Linearity Horizontal Position Horizontal Size Trapezoidal Corr. Vertical Slope Corr. Vertical Skew Corr. Pincushion Upper Corner Pin Lower Corner Pin Vertical Linearity

Menú

OSD Ajuste Gama

Menú

OSD

Ajuste Gama Datos Iniciales Observación

RU-29FC32/51

GOMEZ,SINGLE

RP-29FC40P

DOUBLE/SINGLE

32” WIDE 34” FLAT

480I/P 1080I 480I/P 1080I 480I/P 1080I 480I/P 1080I

1. Periférico H/W

2. Características del Sistema

(1) Sistema de Sintonización F.S de 181 Canales,

Función AFT, Datos de memoria de sintonía fina (Todos los canales)

(2) Selector directo de canales con botones de

numeración, Selector de memoria de canales con botones up/down.

(3) AUTO Programación, CH Memory/ERASE, Canales

Favoritos

(4) Opción : PIP(1/16,1/9,1/4,POSICION, ENTRADA,

SWAP, CH+/-, STILL-Main/PIP)

(5) MTS,DASP, Altavoz, Función de Equalizador de 5

Bandas (0.1/0.4/1/4/10KHz)

(6) APC(MAGIC EYE(Opción)/CLEAR/OPTIMUM/

SOFT/USER), DRP(Opción) (7) DTV(Entrada de DVD, D-TV) (8) Caption(Ingles) (9) HDTV Listo

- 9 -

3. Disposición del Pin

Características de la Función del MICOM

[ Arreglo de teclas locales : TV/AV $ MENU $ OK $ VOL- $ VOL+ $ CH- $ CH+ $ POWER

IC Name Usage CXA2150AQ Deflexión e Imagen CXA2069 Interruptor A/V VSP9427 PIP, Procesador Progresivo

PIP Procesador, Decodificador Y/U/V MSP3440G Sound Processor LGDT1000B Filtro -H-¥–(Opción) X24C16 EEPROM

CXA2151Q Selector de Video/Sync

1 2 3 4 5 6 7 8

9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32

64 63 62 61 60 59 58 57 56 55 54 53 52 51 50 49 48 47 46 45 44 43 42 41 40 39 38 37 36 35 34 33

¡ Hsync ¡ Vsync ¡ P40/AD4 ¡ P41/INT2 ¡ P42/TIM2 ¡ P43/TIM3 ¡ŒP24/AD3 ¤ˇ ¡ŒP25/AD2 ¤ˇ ¡ŒP26/AD1 ¤ˇ ¡ŒP27/AD5 ¤ˇ ¡ŒP00/PWM4 ¤ ¡ P50/PWM7 ¤ ¡ŒP01/PWM5 ¤ ¡ P47 ¤ ¡ŒP02/PWM6 ¤ ¡ P51 ¤ ¡ŒP17/Sin/R0 ¤ˇ ¡ P32 ¤ ¡ P44/INT1 ¡ P56 ¤ ¡ŒP45/Sout ¡ P57 ¡ŒP46/Sclk ¡ AVcc ¡ HLF/AD6 ¡ P72 ¡ Vhold/P71 ¡ Cvin/P70 ¡ CNVss ¡ Xin ¡ Xout ¡ Vss

¤ˇ P52/R ¡

¤ˇ P53/G ¡

¤ˇ P54/B ¡

¤ˇ P55/Out1 ¡ ¤ P04/PWM0 ¡Œ ¤ P05/PWM1 ¡Œ

P60 ¡

¤ P06/PWM2 ¡Œ

P61 ¡

¤ P07/PWM3 ¡Œ

P62 ¡ ¤ˇ P20 ¡Œ ¤ˇ P21 ¡Œ ¤ˇ P22 ¡Œ ¤ˇ P23 ¡Œ

¤ˇ P10/Out2 ¡Œ

¤ P65 ¡

P11/SCL1 ¡Œ

¤ P66 ¡

P12/SCL2 ¡Œ

¤ P67 ¡

P13/SDA1 ¡Œ P14/SDA2 ¡Œ

¤ˇ P15 ¡Œ

¤ˇ P16/INT3 ¡Œ

¤ˇ P03/PWM7 ¡Œ

¤ˇ P30/AD7 ¡Œ ¤ˇ P31/AD8 ¡Œ

RESET ¡

P64/OSC2/Xcout ¡Œ

P63/OSC1/Xcin ¡

Vcc ¡

Hsync -> Vsync ->

Eye ->

IR ->

IC Power Detection ->

N.C

AGC ->

Booster Control <-

N.C Key In2 -> Key In1 ->

Key Out0 <-

Key In0 ->

N.C Key In3 <-

Key Out1 <-

N.C

Vcc ->

Filter ->

RVCO ->

Hold ->

CVBS In ->

Vss ->

8MHz In ->

8MHz Out <-

Vss ->

-> OSD R

-> OSD G

-> OSD B

-> Ys(Out1) N.C SCREEN N.C

-> TILT2

-> TILT1

-> PIP_Vol(PWM) N.C <- Abnormal N.C

-> B-Power

-> Degausing

-> Ym(Out2)

-> N.C

-> SCL1(EEPROM) N.C

-> SCL2(Normal)

-> Tx(Easy Out) <-> SDA1(EEPROM) <-> SDA2(Normal) <- IIC Request <- Rx(Easy In)

-> S-Mute

-> F0/F1(FREQ.S/W)

-> IIC Reset <- Reset

-> 27MHz Out <- 27MHz In <- 5V

1 1 1 1

1 O O

0 O O

1 O O O O

O O O O

0 0 0 0 0 0 1 0 0 1 0 1 0 1 1 1 1 0 0 0

4. Descripción del PIN

- 10 -

No. Símbolo Descripción Funcional

Eye in

IR(Remocon)

B_ICVoltage

N.C

AGC

Booster Control

N.C

Key-In2

Key-In1

Key_Out0

Key_In0

N.C

Key-In3

Key_Out1

N.C

AVcc

Filtro

RVCO

¤ˇ

O Sincronización Horizontal. Señal de Entrada O Polaridad de Entrada : Activa L

O Sincronización Vertical. Señal de Entrada O Polaridad de Entrada : Activa L

O Entradas C datos de croma de la imagen (Datos de entrada por A/D)

O Para las entradas por control remoto(use un interruptor externo)

O Detecte la capacidad del IC(el dato de salida inicial después de reiniciar el IC en

Bajo)

O Entra el siglo de la señal de la imagen de la entrada

O Aumentador de presión de la salida con./desc. del sintonizador principal

O Terminal de entrada de la tecla local

O Terminal de salida de la tecla local

O Terminal de entrada de la tecla local

N.C

O Terminal de entrada de la tecla local

O Terminal de salida de la tecla local

N.C

O Fuente Análoga

O Terminal del Filtro por TITULO

- 11 -

No. Symbol Functional Description

V-Hold

CVBS In

CNVss

X In

X Out

Vss

Vcc

OSC1

OSC2

RESET

IIC-Reset

F0/F1(FREQ. S/W)

S-Mute

Rx(Easy In)

IIC Request

SDA2

SDA1

Tx(Easy Out)

SCL2

N.C

SCL1

N.C

Desmagnetización

Encendido

N.C

¤ˇ

O Hold Terminal for CAPTION

O CAPTION CVBS In Terminal

O GND Análogo

O 8MHz In

O 8MHz Out

O GND Digital

O Digital Power

O 27MHz In(For OSD)

O 27MHz Out(For OSD)

O Reinicio del Micom IC

O Puerto capacitado para reiniciar el IC relacionado con cada IIC controlador

480I/P a la hora del colmo de la señal una, 1080I a la hora del punto bajo de la señal una

O Mudo Sano

O Easy_Link Rx Input Terminal

O Para el ajuste del IIC(Active Low) el MICOM no funciona por completo para

ajustar la línea.

O El cambio de datos puede leerse en el EEPROM después de ajustar las líneas.

O IIC Data 1(Para IIC en Normal) $ Usando IIC H/W

O IIC Data 2(Para ajustar el IC que controla el EEPROM/SPK) $ Usando el IIC

H/W

O Easy_Link Tx Output Terminal

O IIC Clock 1(Para ajustar el IC en Normal) $ Usando el IIC H/W

O IIC Clock 2(Para ajustar el IC que controla el EEPROM/SPK) $ Usando el IIC

H/W

O Para tonos medios(debe coresponder al IC CROMA)

O Termiandl de salida del Desmagnetizador

O Encendido(Activo Bajo )

- 12 -

No. Symbol Functional Description

ABN

N.C

PIP Volume(sub)

TILT 1

TILT 2

N.C

SCREEN

N.C

OSD B

OSD G

OSD R

¤ˇ

O Condición anormal de todo el miembro nada él relojes (activos bajos)

O Datos de salida de sonido de la sub imagen(Usando PWM )

O Indicador para desmagnetización -/+ (Alto $ + / Bajo $ -)

O Desmagnetizador del terminal de salida(PWM)

N.C

O Salida de la hora de regla de la linea horizontal alta

O Salidas Ys por OSD

O Salidas B por OSD

O Salidas G por OSD

O Salidas R por OSD

- 13 -

BÚSQUEDA DE FALLAS

Desconecte el cable de alimentación y

vuelvalo a conectar.

Verifique el voltaje del

C853(+).

Verifique el voltaje del C871 (+)

No enciende

Verifique el voltaje del C821 (+)

Verifique el voltaje del IC801 Pin4

Verifique el IC801 y componentes

periféricos

Verifique el C871 (+)

Encendido

Power Latch mode

No enciende

Anormal B+

Verifique R804, R805, R806,

R807.

Verifique el voltaje IC01 Pin51.

Verifique los fusibles,

DB814.

Verifique los diodos,

D802, D803, D804.

Verifique R801, R809.

Verifique la sección

secundaria.

Verifique el IC851, ZD005,

L010.

Verifique el IC04.

(Reinicie el IC/KA7642)

Verifique D802, D803, D804.

Verifique IC802, IC803.

Verifique el voltaje del IC01 Pin33.

Verifique el voltaje del IC01 Pin36.

Verifique las formas de ondas del IC01

Pin30 & 31.

Verifique X001 y reemplace el IC01.

Encendido

295V(ENTRADA de AV220V)

18V(ENTRADA de AV220V)

Normal

Anormal

ST-BY/NORMAL: 135V

ST-BY/NORMAL: 12.4~12.8V

Normal

ST-BY(Alto) : 5V NORMAL (Bajo) : 0V

Reinicie en Voltaje :5V

u-COM Vcc :5V

1. No enciende

- 14 -

4. Línea Horizontal

Verifique VD+, VD-(Salida

Vertical)del Empaque

Progresivo

Verifique la salida vertical del

IC301 Pin2

Verifique el voltaje del IC301

(Pin6 : 14V Pin1 : -14V)

Verifique SDA, SCL el

empaque progresivo

Normal

Anormal

5. No Hay OSD

Verifique el IC01 Pin 1, 2

Verifique las formas de ondas

del IC01 Pin 34, 35

Verifique SDA, SCL el empaque

progresivo

Verifique las formas de ondas

del IC01 Pin 61~64 (Salida del

OSD)

Verifique las formas de ondas

Q001, Q002.

Normal

Anormal

H-BLK/V-BLK ENTRADA WAVEFRM

2. No Hay Memoria de Auto Canales y Cambio de Canales

3. Flujo de Sincronización

Verifique el HFBP del Empaque progresivo

(Progressive Pack)

Verifique y reemplace el

Progresivo

Verifique R426, ZD403.

Normal

Anormal

-14V LINE(FBP)

Normal

Verifique SCL, SDA, VCC de

IC01.

Verifique Q251, Q252.

(Tablero Progresivo)

Verifique Vout.

(PWB Principal )

Verifique Q101.

Verifique

Tuner.

Anormal

Anormal Anormal

- 15 -

6. No hay sonido

6.1 En caso de no haber sonido en el altavoz principal

Verifique las formas de ondas del

IC652 Pin 4, 12

Verifique los conectores del

altavoz P650, P561.

Verifique las formas de ondas del

IC601 Pin 24, 25

Verifique la SIF señal del IC601

Pin47.

Verifique el IC601. Verifique el TU101 Tuner.

Verifique Q601, Q602 y

circuito periférico.

Verifique el circuito periférico

de S-mudo .

Verifique las formas de ondas del

IC602 Pin 5

Verifique los conectores del

altavoz P604.

Verifique las formas de ondas del

IC601 Pin 24, 25

Verifique la SIF señal del IC601

Pin47.

Verifique el IC601. Verifique el TU101 Tuner.

Verifique Q604, Q605 y

circuito periférico.

Verifique el circuito periférico

de S-mudo .

6.2 En caso de no haber sonido en Centro

- 16 -

7. No hay Imagen (El sonido está bien)

Verifique la señal del JA203.

Verifique las formas de ondas del

IC201S Pin 41

(Tablero Progresivo)

Verifique Q209.

Verifique el sintonizador TU101

(Señal de Video)

Verifique 5V, 33V del TU101.

Verifique IC201S

Pin63(Yin)

(Tablero Progresivo)

Verifique IC201S

Pin53(Vout)

(Tablero Progresivo)

Normal

Anormal

Verifique el poder.

Verifique ZD101, ZD102.

Reemplace el sintonizador. Repare el poder.

Verifique el IC01

(u-COM) SDA, SCL

Anormalidad en el voltaje

Normal

Verifique la tarjeta

progresiva

Verifique la tarjeta

CPT/VM

Normal

Anormal

Verifique el IC501S Pin62, 63, 64(R, G,

B-OUT) de la tablero progresivo.

Anormal

Verifique el FBT B+

Normal

Verifique Q503, Q504, Q505.

(Tablero Progresivo)

Verifique la tajeta CPT

- 17 -

TABLERO DE CIRCUITO IMPRESO

MAIN

- 18 -

PROGRESSIVE(TOP)

PROGRESSIVE(BOTTOM)

- 19 -

MICOM

CPT

- 20 -

CONTROL(Lafinion 72) CONTROL(Lafinion 82W)

- 21 -

POWER

SIDE A/V

- 22 -

DIAGRAMA EN BLOQUE

MAIN

SUB

MSP3440

L/R

TDA7297

MICOM

M37280

CPT/VM

TDA6111

FRONT-END

SRC

VSP9427

(144pin QFP)

4H-COMB

- 23 -

(Option)

- 24 -

VISTA EN DESPIECE(Lafinion 72)

943

510

174

503

540

530

520

300

121

570

330

580

310

120

600

700

501

153

150

913

112

170

400

- 25 -

LISTA DE VISTA EN DESPIECE

112 6335V29025F CPT ASSEMBLY,A68QCU770XV3 Q(+0.00G) 0G GOMEZ 2H

6335V29025D CPT ASSEMBLY *LGECB, LGEPS 6335V29025G CPT ASSEMBLY *LGECL

6335V29025C CPT ASSEMBLY *LGEMS 120 6400VA0025C SPEAKER,FULLRANGEC163P03K1450 8OHM 15/20W 84DB 121 6400VG0002A SPEAKER,TWEETER T0520101(C76G) 8 OHM 10/20W 88DB 150 6140VC2005F COIL,DEGAUSSING 29 FLAT ASSY (W) SELLA TECH 2001R+D07L 170 170-844K CPT EARTH,29 98T 4LUG LEAD SET SPRING(50MM) 174 6410VWH002E POWER CORD,L:2400,L1:450MM H

174-019P POWER CORD *LGECB, LGEPS, LGEMS

6410VAH001D POWER CORD *LGECL 300 3091V00539H CABINET ASSEMBLY,RP-29FC40P.KWLLRM3 STEREO MC021B NON 310 5020V00794A BUTTON,CONTROL 32FZ40 ABS, HF-380 6KEY NON 330 5020V00553L BUTTON,POWER RN-17LZ11E ABS, HF-380 1KEY . 400 3809V00376M BACK COVER ASSEMBLY,RP-29FC40P.KWLLRM3 NON C/SKD 501 4810V00857E BRACKET,MAIN 29FC40 C/SKD 51SF MC035B HIPS 51SF C/SKD 503 4811V00069B BRACKET ASSEMBLY,REAR AV RP-29FC40P MC021A NON 510 6871VSMY41C PCB ASSEMBLY,SUB CRTMIN MC021B CKD(29FC40P) 520 6871VMMR45C PCB ASSEMBLY,MAIN/SMPS MC-021B M/I(CKD) 29FC40P 530 6871VSMY39C PCB ASSEMBLY,SUB PROGRE MC021B CKD(29FC40P) 540 6871VSMY40C PCB ASSEMBLY,SUB MICOM MC021B CKD(29FC40P) 570 6871VSMY42C PCB ASSEMBLY,SUB POWER MC021B CKD(29FC/32FZ40P) 580 6871VSMY43B PCB ASSEMBLY,SUB CONT MC021B INDEX(CKD) 29FC40P 600 6871VSMY44B PCB ASSEMBLY,SUB A/V MC021B SIDE(CKD) 29FC/32FZ40P 700 0IGL120104J IC,DRAWING YGCA-T065A DIP 6P

No.

Part No.

Description

- 26 -

VISTA EN DESPIECE(Lafinion 82W)

943

400

121

120

600

700

310

300

912

112

170

150

153

510

580

330

570

174

503

520

501

540

530

- 27 -

LISTA DE VISTA EN DESPIECE

112 2440VCG0004 CPT ASSEMBLY,W76QDD259X V8K7ND +0.2,MC-017A(100HZ)

2440VCG0007 WVT SET,W76QDD259X *LGECL 2440VCG0003 CPT ASSEMBLY *LGEMS 2440VCG0006 CPT ASSEMBLY *LGEPR

6335932001E CPT ASSEMBLY,W76QEN691X200 Q(+0.00G) 0G SDI PUSAN TINT ITC 120 6400VA0025C SPEAKER,FULLRANGEC163P03K1450 8OHM 15/20W 84DB 121 120-C76G SPEAKER,TWEETER C050TX-357K14 8OHM 15/25W 88DB 150 6140VC2006H COIL,DEGAUSSING AL 65TURN 14.5OHM 0.80PIE 3800MM 170 170-797X CPT EARTH,32 144T 2LUG 1P*2 . 174 174-019P POWER CORD,POWER(W/HOLDER,HOUSING L=400)

6410VAH001D POWER CORD *LGECL

6410VWH002E POWER CORD *LGEPR

300 3091V00528F CABINET ASSEMBLY,RP-32FZ40P STEREO MC021B NON

3091V00528T CABINET ASSEMBLY,RP-32FZ40P STEREO MC021B SS CPT HF-380 310 5020V00794A BUTTON,CONTROL 32FZ40 ABS, HF-380 6KEY NON 330 5020V00553L BUTTON,POWER RN-17LZ11E ABS, HF-380 1KEY . 400 3809V00368H BACK COVER ASSEMBLY,RP-32FZ40P 2PHONE NON 501 4810V00379A BRACKET,MAIN 32Q8D MC017A HIPS 60HR NON 503 4811V00024E BRACKET ASSEMBLY,BOARD RP-32FZ11P MC021A . 510 6871VSMY41B PCB ASSEMBLY,SUB CRTMIN MC021B 32FZ40P

6871VSMY39G PCB ASSEMBLY,SUB MC021B 29INCH CPT SDI TINT SET

520 6871VMMR45B PCB ASSEMBLY,MAIN/SMPS MC-021B 32FZ40P(M/I)

6871VMMR45N PCB ASSEMBLY,MAIN MC021B RP-32FZ40P SET 530 6871VSMY39B PCB ASSEMBLY,SUB PROGRE MC021B 32FZ40P 540 6871VSMY40B PCB ASSEMBLY,SUB MICOM MC021B 32FZ40P 570 6871VSMY42A PCB ASSEMBLY,SUB POWER MC021B 29FC40/32(28)FZ40(PPN)

6871VSMY42F PCB ASSEMBLY,SUB POWER MC021B *LGECL

6871VSMY42H PCB ASSEMBLY,SUB POWER MC021B *LGEPR 580 6871VSMY71A PCB ASSEMBLY,SUB CONT MC021B INEDX(32FZ40) 600 6871VSMY44A PCB ASSEMBLY,SUB A/V MC021B SIDE(29FC40/32(28)FZ40) 700 0IGL120104J IC,DRAWING YGCA-T065A DIP 6P

No.

Part No.

Description

LISTA DE PARTES DE REPUESTO

LOCA. NO PART NO DESCRIPTION

Q109 Q1101 Q1102 Q1103 Q1104 Q1105 Q1106 Q1107 Q1108 Q171 Q172 Q173 Q174 Q175 Q176 Q190 Q191 Q192 Q193 Q201 Q202 Q203 Q206 Q207 Q209 Q301 Q302 Q303 Q304 Q305 Q306 Q308 Q401 Q402 Q403 Q404 Q405 Q405 Q406 Q501 Q502 Q503 Q504 Q505 Q506 Q507 Q508 Q509 Q510

0TR945009AA 0TR103009AD 0TR103009AD 0TR103009AD 0TR103009AD 0TR103009AD 0TR103009AD 0TR103009AD 0TR319809AA 0TR150400BA 0TR150400BA 0TR150400BA 0TR150400BA 0TR150400BA 0TR150400BA 0TR102009AB 0TR945009AA 0TR945009AA 0TR945009AA 0TR387500AA 0TR387500AA 0TR387500AA 0TR387500AA 0TR387500AA 0TR387500AA 0TR387500AA 0TR387500AA 0TR387500AA 0TR387500AA 0TR387500AA 0TR387500AA 0TR945009AA

0TF200000AA 0TRTH10006A 0TR150400BA 0TR127509AC 0TR205900AB 0TR945009AA 0TR733009AA 0TR387500AA 0TR150400BA 0TR387500AA 0TR387500AA 0TR387500AA 0TR150400BA 0TR387500AA 0TR387500AA 0TR387500AA 0TR387500AA

KSC945CY TO92 50V 150MA KRC103M(AT) TO92M TP KEC KRC103M(AT) TO92M TP KEC KRC103M(AT) TO92M TP KEC KRC103M(AT) TO92M TP KEC KRC103M(AT) TO92M TP KEC KRC103M(AT) TO92M TP KEC KRC103M(AT) TO92M TP KEC KTC3198(KTC1815) TO92 50V 150MA CHIP 2SA1504S(ASY) KEC CHIP 2SA1504S(ASY) KEC CHIP 2SA1504S(ASY) KEC CHIP 2SA1504S(ASY) KEC CHIP 2SA1504S(ASY) KEC CHIP 2SA1504S(ASY) KEC KRC102M(KRC1202) NA NA NA KSC945CY TO92 50V 150MA KSC945CY TO92 50V 150MA KSC945CY TO92 50V 150MA CHIP 2SC3875S(ALY) KEC CHIP 2SC3875S(ALY) KEC CHIP 2SC3875S(ALY) KEC CHIP 2SC3875S(ALY) KEC CHIP 2SC3875S(ALY) KEC CHIP 2SC3875S(ALY) KEC CHIP 2SC3875S(ALY) KEC CHIP 2SC3875S(ALY) KEC CHIP 2SC3875S(ALY) KEC CHIP 2SC3875S(ALY) KEC CHIP 2SC3875S(ALY) KEC CHIP 2SC3875S(ALY) KEC KSC945CY TO92 50V 150MA IRFIBC20G BK I.R 600V 2SC5446(AS) TO3P 1700V 23A CHIP 2SA1504S(ASY) KEC KTA1275Y TP(KTA1013),KEC KTD2059Y TO220IS KEC KSC945CY TO92 50V 150MA KSA733CY TP SAMSUNG TO92 CHIP 2SC3875S(ALY) KEC CHIP 2SA1504S(ASY) KEC CHIP 2SC3875S(ALY) KEC CHIP 2SC3875S(ALY) KEC CHIP 2SC3875S(ALY) KEC CHIP 2SA1504S(ASY) KEC CHIP 2SC3875S(ALY) KEC CHIP 2SC3875S(ALY) KEC CHIP 2SC3875S(ALY) KEC CHIP 2SC3875S(ALY) KEC

LOCA. NO PART NO DESCRIPTION

D850 HIC951 IC01 IC02 IC03 IC04 IC05 IC101S IC102S IC1101 IC1601 IC190 IC201S IC202S IC203S IC204S IC205S IC206S IC207S IC301 IC401 IC401S IC501S IC601 IC650 IC652 IC801 IC802 IC803 IC851 IC853 IC854 IC856 IC901 IC902 IC903 Q251 Q252

Q001 Q002 Q003 Q101 Q104 Q105 Q108

0ISK100300A 0IZZVF0018B

0IZZVA0040M

0IAL241610B 0IFA754207A 0IFA754207A

0IKE780900H

0IMCRMN016C

0ICTMLG010A

0IMCRMI002A 0IMA526500B

0ISA164500B 0ISO206900A 0ISH323422A

0IMCRSG011A 0IMCRKE002B 0IMCRSG011A

0ISS278050A 0IKE780500Q

0ISA784500A

0IKE455800E

0IMCRSO008A 0IMCRSO007A

0IIT344000E

0IFA754207A 0ISG729700A

0ISK665813A

0ILI817000G 0ILI817000G

0IKE780500Q

0ISS278050A

0ISS278120A

0ISK135000A

0IPH611190A

0IFA270000A

0TR319809AA 0TR319809AA 0TR319809AA 0TR733009AA 0TR127009AA 0TR945009AA 0TR945009AA

SLA1003 SIP12 STK396120 11P M37280MFSP DIP 64P AT24C16A10PI2.7 8PIN KA75420ZTA 3P,TO92 TP 4.2V KA75420ZTA 3P,TO92 TP 4.2V KIA78L09BP(AT) 3P 9V,150MA VSP9427B-XZ-C4 144P DIGITAL LGDT1000B 128P TRAY DRP2 M62320P 16DIP ST I/O EXPANDER AN5265 9S 2.3WX1 AUDIO OUTPUT LB1645N 10SIP BK MOTOR DRIVE IC CXA2069Q QFP64 BK I2C BUS AV S/W PQ3RF23 4P(TO220) 3.3V LD1086V18 3DIP,TO220 ST 1.5AL/DROP KIA78R09API 4P TO220IS ST 9V/1A LD1086V18 3DIP,TO220 ST 1.5AL/DROP KA278R05 4P,TO220F BK LOW DROP 5V KIA7805API 3P TO220 ST REGULATOR 5V LA7845 7SIP V/OUT(1.5A) KIA4558 8DIP DUAL OP AMP CXA2151Q SONY 48P QFP TRAY 60LCD CXA2150Q SONY 64P QFP TRAY 60LCD MSP3440G PO B8 V3 52P SOUND KA75420ZTA 3P,TO92 TP 4.2V TDA7297 15P,SIP BK 2CH 15W STRF6658B(LF1352) 5PIN SIP BK STR LTV817MVB 4P LTV817MVB 4P KIA7805API 3P TO220 ST REGULATOR 5V KA278R05 4P,TO220F BK LOW DROP 5V KA278R12 4P,TO220F BK LOW DROP 12V SE135N(LF12) 3P 135V ERROR AMP TDA6111Q 9SIP RGB AMP TDA6111Q 9SIP RGB AMP TDA6111Q 9SIP RGB AMP 2N7000TA TO92, 3P 60V/0.2A 2N7000TA TO92, 3P 60V/0.2A

KTC3198(KTC1815) TO92 50V 150MA KTC3198(KTC1815) TO92 50V 150MA KTC3198(KTC1815) TO92 50V 150MA KSA733CY TP SAMSUNG TO92 KTA1270Y(KTA562TM) TO92 50V 100MA KSC945CY TO92 50V 150MA KSC945CY TO92 50V 150MA

TRANSISTOR

- 28 -

RUN DATE : 2005.9.15

- 29 -

LOCA. NO PART NO DESCRIPTION

Q511 Q512 Q601 Q602 Q651 Q854 Q855 Q856 Q857 Q858 Q871 Q900

D001 D004 D006 D007 D190 D301 D339 D349 D402 D405 D410 D413 D414 D425 D502 D503 D504 D802 D803 D804 D857 D858 D859 D861 D866 D900 D901 D902 D903 D904 D908 D909 D910 D950 DB814 LD01 ZD001 ZD005

0TR387500AA 0TR387500AA 0TR733009AA 0TR733009AA 0TR945009AA 0TR322709AA 0TR421009AB 0TR102009AB 0TR945009AA 0TR945009AA 0TR945009AA 0TR127109AA

0DS113379BA

0DD414809ED 0DD414809ED

0DS113379BA 0DS113379BA

0DD200009AF 0DD200009AF 0DD200009AF

0DD011150AA 0DD414809ED 0DD150009CA 0DD150009CC 0DD100009AE 0DD414809ED

0DS113379BA

0DS113379BA 0DD100009AM 0DD100009AM 0DD414809ED 0DD414809ED 0DD120000BB 0DD150009CA 0DD060009AC 0DD414809ED 0DD060009AC 0DD060009AC 0DD060009AC 0DD060009AC 0DD060009AC 0DD060009AC 0DD060009AC 0DD400509AA 0DD060009AC 0DRGS00011A 0DD000000BA

0DZ910009AJ

0DZ510009BF

CHIP 2SC3875S(ALY) KEC CHIP 2SC3875S(ALY) KEC KSA733CY TP SAMSUNG TO92 KSA733CY TP SAMSUNG TO92 KSC945CY TO92 50V 150MA KTC3227Y,TP(KTC1627A),KEC BF421 KRC102M(KRC1202) KSC945CY TO92 50V 150MA KSC945CY TO92 50V 150MA KSC945CY TO92 50V 150MA KTA1271Y (KTA950) TO92 50V 100MA

1SS133 T72 DO34 90V 1N4148 TP GRANDE 1N4148 TP GRANDE 1SS133 T72 DO34 90V 1SS133 T72 DO34 90V RU2M V(1) TP SANKEN RU2M V(1) TP SANKEN RU2M V(1) TP SANKEN ESC011M15 TO3PF 400V 1N4148 TP GRANDE RGP15J RGP15G RU1A V(1) TP SANKEN 1N4148 TP GRANDE 1SS133 T72 DO34 90V 1SS133 T72 DO34 90V 1SS133 T72 DO34 90V EU1ZV(1) TP SANKEN EU1ZV(1) TP SANKEN 1N4148 TP GRANDE 1N4148 TP GRANDE FML-G12S RGP15J TVR06J 600V 250NSEC 1N4148 TP GRANDE TVR06J 600V 250NSEC TVR06J 600V 250NSEC TVR06J 600V 250NSEC TVR06J 600V 250NSEC TVR06J 600V 250NSEC TVR06J 600V 250NSEC TVR06J 600V 250NSEC 1N4005 TP KEC TVR06J 600V 250NSEC GSIB660 5S 600V 6A 180A SA5711B(DL1LO(S)) BK AMBER ZENERS,MTZJ9.1B ZENERS,GDZ5.1B

LOCA. NO PART NO DESCRIPTION

ZD101 ZD102 ZD1201 ZD1202 ZD1205 ZD1206 ZD1601 ZD351 ZD403 ZD601 ZD650 ZD901 ZD930

C008 C010 C013 C014 C034 C035 C037 C039 C043 C045 C047 C050 C064 C066 C067 C101 C102 C103 C104 C105 C106 C108 C109 C1101 C1130 C114 C117 C1203 C1204 C1205 C1206 C1207 C1208 C1209 C121 C1210 C1211

0DZ330009BA 0DZ330009BA 0DZ620009BB 0DZ620009BB 0DZ620009BB 0DZ620009BB

0DZ910009AJ

0DZ750009AG

0DZ510009BF 0DZ820009AH 0DZ750009AG

0DZ910009AJ 0DZ180009AG

0CE107DD618 0CE107DF618 0CE105DK618 0CE107DD618 0CE106DF618 0CE107DD618 0CE108DD618 0CE227DF618 0CC1600K415 0CC1600K415 0CE477DD618 0CE106DF618 0CE477DD618 0CE227DF618 0CE227DF618 0CE106DF618 0CE106DK618 0CN1030F679 0CE476DD618 0CN1030F679 0CN1030F679 0CN1030F679 0CE475DK618

0CE4763F618

0CQZVBK002D

0CE476DD618 0CE227DD618 0CN2210K519 0CN1040K949 0CN2210K519 0CN4710K519 0CN4710K519 0CN2210K519 0CE475DK618 0CE105DK618 0CE475DK618 0CN2210K519

ZENERS,HZT33 ZENERS,HZT33 ZENERS,MTZJ6.2B ZENERS,MTZJ6.2B ZENERS,MTZJ6.2B ZENERS,MTZJ6.2B ZENERS,MTZJ9.1B ZENERS,MTZJ7.5B ZENERS,GDZ5.1B ZENERS,MTZJ8.2B ZENERS,MTZJ7.5B ZENERS,MTZJ9.1B ZENERS,MTZJ18B

100UF STD 10V M 100UF STD 16V M 1UF STD 50V M 100UF STD 10V M 10UF STD 16V M 100UF STD 10V M 1000UF STD 10V M 220UF STD 16V M 16P 50V J NP0 TS 16P 50V J NP0 TS 470UF STD 10V M 10UF STD 16V M 470UF STD 10V M 220UF STD 16V M 220UF STD 16V M 10UF STD 16V M 10UF STD 50V M 10000P 16V M Y 47UF STD 10V 20% 10000P 16V M Y 10000P 16V M Y 10000P 16V M Y

4.7UF STD 50V 20% 47UF SRE 16V M A.C 275V 0.47UF K (S=22.5) 47UF STD 10V 20% 220UF STD 10V M 220P 50V K B

0.1M 50V Z F 220P 50V K B 470P 50V K B 470P 50V K B 220P 50V K B

4.7UF STD 50V 20% 1UF STD 50V M

4.7UF STD 50V 20% 220P 50V K B

For Capacitor & Resistors, the charactors at 2nd and 3rd digit in the P/No. means as follows;

CC, CX, CK, CN : Ceramic CQ : Polyestor CE : Electrolytic

RD : Carbon Film RS : Metal Oxide Film RN : Metal Film RF : Fusible

CAPACITOR

DIODE

- 30 -

LOCA. NO PART NO DESCRIPTION

C1212 C1213 C123 C124 C125 C126 C127 C129 C141 C145 C146 C147 C149 C158 C1600 C1601 C1602 C1603 C1604 C1605 C1607 C1609 C180 C190 C192 C203 C205 C207 C213 C216 C217 C219 C220 C221 C223 C225 C227 C244 C301 C303 C304 C305 C306 C306 C307 C307 C308 C308 C309 C310 C310 C313

0CE475DK618 0CE475DK618

0CN1030F679

0CE106DF618 0CE108DD618 0CE477DD618 0CE476DD618 0CE106DK618

0CE337BF618

0CE337DF618

0CE107DF618 0CE107DD618 0CE477DD618

181-064P 0CE227DF618 0CE337DF618

0CK224DF56A 0CE475DK618 0CE106DK618

0CE106CF636 0CE107DF618

0CE105DK618 0CE477DD618

181-007C 0CE226DF618

0CE477BD618 0CE225DK618

0CE107DF618 0CE4763F618

0CE105DK618 0CE477BD618

0CE227BF618

0CE226DK618 0CK224DF56A 0CK224DF56A 0CE225DK618 0CE108DD618

0CE477BF618 0CE476DF618

0CE106DK618 0CE106DK618 0CE106DK618 0CE475DK618

0CN1040K949 0CE4753K618 0CN1040K949

0CE106DK618

0CF4741L438 0CE106DK618 0CE106DK618

0CE107BJ618

0CE475DK618

4.7UF STD 50V 20%

4.7UF STD 50V 20% 10000P 16V M Y 10UF STD 16V M 1000UF STD 10V M 470UF STD 10V M 47UF STD 10V 20% 10UF STD 50V M 330UF KME 16V M 330UF STD 16V M 100UF STD 16V M 100UF STD 10V M 470UF STD 10V M 10UF 0 16V K CA TP 5 220UF STD 16V M 330UF STD 16V M 220000PF 2012 16V 10%

4.7UF STD 50V 20% 10UF STD 50V M 10UF SHL,SD 16V M 100UF STD 16V M 1UF STD 50V M 470UF STD 10V M MPE ECQV1H104JL3(TR), 50V 0.1UF J 22UF STD 16V M 470UF KME TYPE 10V 20%

2.2UF STD 50V 20% 100UF STD 16V M 47UF SRE 16V M 1UF STD 50V M 470UF KME TYPE 10V 20% 220UF KME 16V M 22UF STD 50V M 220000PF 2012 16V 10% 220000PF 2012 16V 10%

2.2UF STD 50V 20% 1000UF STD 10V M 470UF KME 16V M 47UF STD 16V M 10UF STD 50V M 10UF STD 50V M 10UF STD 50V M

4.7UF STD 50V 20%

0.1M 50V Z F

4.7UF SRE,SE 50V 20%

0.1M 50V Z F 10UF STD 50V M

0.47UF D 63V 5% 10UF STD 50V M 10UF STD 50V M 100UF KME 35V M

4.7UF STD 50V 20%

LOCA. NO PART NO DESCRIPTION

C313 “ C316 C317 C320 C321 C322 C323 C324 C324 C327 C328 C329 C332 C332 “ C333 C338 C339 “ C340 C348 C350 “ C401 C402 C403 C404 C405 “ C406 C408 “ C409 C411 C412 C413 “ C414 C414 C415 C416 C417 C417 C418 C419 C421 C423 C425 C426 C436 C437

0CQ4731N509 0CQ6831N509 0CE228DJ650 0CE475DK618 0CE475DK618 0CE475DK618 0CE105DK618 0CE477DF618 0CE105DK618 0CQ2231N509 0CE225DK618 0CE105DK618 0CE105DK618 0CE225DK618 0CQ1521N509 0CQ1021N519

0CN3320F569

0CE228DH610

0CK56101515

181-091C

181-014W

0CE228BH61A

0CK56101515

181-091C 181-091D 181-091D

0CK22101515

181-010A 181-014Y 181-014S

0CK10202515

181-015L 181-015K 181-010A 181-013A

0CE226DK618

181-013M

181-038D

0CE105DK618

181-010E

181-013U 0CE107DK618 0CE227DD618 0CK1030K945 0CN6810K519

0CN1030F679

181-009V 0CE685BK652 0CE226DF618 0CQ6831N509 0CN1040K949

0CK56101515

0.047UF D 100V 10%

0.068UF D 100V 10% 2200UF STD 35V M

4.7UF STD 50V 20%

4.7UF STD 50V 20% 1UF STD 50V M 470UF STD 16V 20% 1UF STD 50V M

0.022UF D 100V 10%

2.2UF STD 50V 20% 1UF STD 50V M 1UF STD 50V M

2.2UF STD 50V 20%

0.0015UF D 100V 10%

0.001U 100V K 3300P 16V K X 2200UF STD 25V M 560P 1KV K B TS 470PF 1KV 10%,10%

0.0033UF 2KV 5% 2200UF KME 25V M 560P 1KV K B TS 470PF 1KV 10%,10% DEHR33A102KN2A 1000PF 1KV 10%,10% DEHR33A102KN2A 1000PF 1KV 10%,10% 220P 1KV K B TP5 PP 400V 0.022UF J MPP 1.6KV 0.0015UF J

0.0022UF 2KV 5%,-5% *S/S CPT 1000PF D 2KV 10% MPP 1600V 0.0095UF H

0.0091UF 1.6KV 3% PP 400V 0.022UF J

0.33UF 200V 5% 22UF STD 50V M MPP 400V 0.22UF J MPP 400V 0.24MF J 1UF STD 50V M PP 400V 0.12UF J MPP 630V 0.1UF J 100UF STD 50V M 220UF STD 10V M

0.01UF 50V Z F TR 680P 50V K B 10000P 16V M Y PP 200V 0.047UF K

6.8UF KME TYPE 50V 20% 22UF STD 16V M

0.068UF D 100V 10%

0.1M 50V Z F 560P 1KV K B TS

For Capacitor & Resistors, the charactors at 2nd and 3rd digit in the P/No. means as follows;

CC, CX, CK, CN : Ceramic CQ : Polyestor CE : Electrolytic

RD : Carbon Film RS : Metal Oxide Film RN : Metal Film RF : Fusible

- 31 -

LOCA. NO PART NO DESCRIPTION

C438 C439 C440 C446 C447 C502 C503 C511 C516 C519 C520 C522 C524 C526 C529 C530 C531 C537 C538 C553 C555 C570 C584 C601 C602 C603 C604 C605 C606 C607 C609 C610 C611 C612 C613 C614 C615 C617 C618 C619 C621 C623 C624 C625 C626 C627 C628 C629 C630 C631 C632 C633

0CE107DK618

0CK27102515

0CQ5621N509

0CK56102515 0CE476DR618 0CE475DK618

0CE106DF618

181-007H

0CE107DF618 0CE226DK618 0CQ6831N509

0CE107DF618 0CE684DK618 0CQ4721N519 0CQ1041N455 0CQ1041N455

181-442Z 0CE107DF618 0CE107DF618 0CE107DF618 0CE227DF618 0CE107DF618

181-007H 0CE4753K618 0CN3320F569 0CN3320F569 0CN2210K519 0CN1520F569 0CE4753K618 0CE4753K618 0CN1030F679 0CE1063F618 0CN1030F679 0CN1030F679

0CE107DD618

0CN1030F679 0CX5600K409 0CN1040K949

181-007G

181-007G 0CN1030F679 0CE106DF618 0CX5600K409 0CX5600K409 0CN4710K519 0CX5600K409 0CC0200K115 0CC0200K115 0CN1030F679

0CE476DD618

0CE4763F618 0CN2720F569

100UF STD 50V M 270PF D 2KV 10%

0.0056UF D 100V 10% 560P 2KV K B TS 47UF STD 250V 20%

4.7UF STD 50V 20% 10UF STD 16V M MPE ECQV1H474JL3(TR), 50V 0.47UF J 100UF STD 16V M 22UF STD 50V M

0.068UF D 100V 10% 100UF STD 16V M

0.68UF STD 50V 20%

0.0047UF D 100V 10%

0.1UF D 100V 5%

0.1UF D 100V 5% PE,ECQB1H104KF3(TR) 100UF STD 16V M 100UF STD 16V M 100UF STD 16V M 220UF STD 16V M 100UF STD 16V M MPE ECQV1H474JL3(TR), 50V 0.47UF J

4.7UF SRE,SE 50V 20% 3300P 16V K X 3300P 16V K X 220P 50V K B 1500P 16V K X

4.7UF SRE,SE 50V 20%

4.7UF SRE,SE 50V 20% 10000P 16V M Y 10UF SRE 16V M 10000P 16V M Y 10000P 16V M Y 100UF STD 10V M 10000P 16V M Y 56P 50V J SL

0.1M 50V Z F MPE ECQV1H334JL3(TR), 50V 0.33UF J MPE ECQV1H334JL3(TR), 50V 0.33UF J 10000P 16V M Y 10UF STD 16V M 56P 50V J SL 56P 50V J SL 470P 50V K B 56P 50V J SL 2PF D 50V 0.5 PF NP0 TR 2PF D 50V 0.5 PF NP0 TR 10000P 16V M Y 47UF STD 10V 20% 47UF SRE 16V M 2700P 16V K X

LOCA. NO PART NO DESCRIPTION

C634 C635 C636 C637 C638 C639 C640 C650 C651 C652 C653 C655 C656 C657 C662 C663 C803 C806 C807 C808 C809 C810 C813 C814 C815 C816 C817 C818 C821 C850 C852 C853 C854 C855 C856 C857 C858 C859 C861 C862 C863 C865 C866 C867 C868 C869 C870 C871 C872 C873 C875 C900

0CN2720F569 0CN2720F569 0CN2720F569 0CN1030F679 0CN1030F679

181-442Z

181-442Z 0CE108DH618 0CN2230H949

0CF2241L438 0CN3320F569 0CF2241L438 0CN3320F569

0CE336DD618

181-007G 181-007G

181-091Y

181-014Y

181-091C

0CE107BJ618

0CK1020K515

181-120K

181-091D

0CQZVBK002A

181-091C

181-091D

0CN1030F679

0CN1040K949

181-001U

181-120N

181-091C 0CE108DF618 0CE108DD618 0CE477DD618

181-091C 0CE228BF618 0CE108BF618

181-091C 0CE108BF618 0CE475CK636

181-091C 0CE228BH61A 0CK4710W515 0CE107DN618 0CE227DD618 0CE106DH618

181-091D 0CE227DP650 0CE227BP650 0CQ1041N509 0CE108BF618 0CE475BR618

2700P 16V K X 2700P 16V K X 2700P 16V K X 10000P 16V M Y 10000P 16V M Y PE,ECQB1H104KF3(TR) PE,ECQB1H104KF3(TR) 1000UF STD 25V M 22000P 25V Z F

0.22UF D 63V 5% 3300P 16V K X

0.22UF D 63V 5% 3300P 16V K X 33UF STD 10V 20% MPE ECQV1H334JL3(TR), 50V 0.33UF J MPE ECQV1H334JL3(TR), 50V 0.33UF J R 680PF 2KV 10%,10% MPP 1.6KV 0.0015UF J DEHR33A471KN2A 470PF 1KV 10%,10% 100UF KME 35V M 1000P 50V K B TS 2200PF 4KV M E DEHR33A102KN2A 1000PF 1KV 10%,10% A.C 275V 0.1UF M (S=15) DEHR33A471KN2A 470PF 1KV 10%,10% DEHR33A102KN2A 1000PF 1KV 10%,10% 10000P 16V M Y

0.1M 50V Z F LUG(85) 470UF 450V 20% FM 1000PF 4KV M E DEHR33A471KN2A 470PF 1KV 10%,10% 1000UF STD 16V M 1000UF STD 10V M 470UF STD 10V M DEHR33A471KN2A 470PF 1KV 10%,10% 2200UF KME 16V M 1000UF KME 16V M DEHR33A471KN2A 470PF 1KV 10%,10% 1000UF KME 16V M

4.7UF SHL,SD 50V 20% DEHR33A471KN2A 470PF 1KV 10%,10% 2200UF KME 25V M 470PF 500V K B TR 100UF STD 100V M 220UF STD 10V M 10UF STD 25V M DEHR33A102KN2A 1000PF 1KV 10%,10% 220UF STD 160V M 220UF KME TYPE 160V 20%

0.1UF D 100V 10% 1000UF KME 16V M

4.7UF KME TYPE 250V 20%

For Capacitor & Resistors, the charactors at 2nd and 3rd digit in the P/No. means as follows;

CC, CX, CK, CN : Ceramic CQ : Polyestor CE : Electrolytic

RD : Carbon Film RS : Metal Oxide Film RN : Metal Film RF : Fusible

- 32 -

LOCA. NO PART NO DESCRIPTION

C901 C902 C903 C904 C905 C906 C907 C908 C910 C911 C912 C914 C915 C916 C917 C918 C919 C925 C950 C951 C952 C953 C954 C955 C956 C957 C958 C959 C960

JA1 JA201 JA203

L001 L004 L007 L009 L101 L1101 L1201 L1202 L333 L334 L401 L402 L403 L404 L407 L601

0CE475BR618 0CE475DR618

0CC0500K115 0CE475BR618 0CK5610W515

0CN1040K949

0CN1040K949 0CE475DR618 0CE225DK618

0CN1040K949

0CE228DF618 0CK5610W515

181-033T 0CN1040K949 0CC0500K115

0CK5610W515

0CN1040K949 0CN1030F679 0CE107DF618 0CN1510K519 0CE107DJ618 0CE107DF618

0CK1010W515 0CE106DP618 0CK1030W510

0CE107DF618

0CK1030W510 0CE106DP618

6613V00010A

6612VJH022B

6613V00013E

0LA0102K119 0LA0331K119 0LA0331K119 0LA0102K119 0LA0102K139 0LA1000K119 0LA0472K119 0LA0472K119

150-C02V

150-L02Q

150-C13B

150-W01A

150-717K

0LA0102K119

4.7UF KME TYPE 250V 20%

4.7UF STD 250V 20% 5P 50V D NP0 TS

4.7UF KME TYPE 250V 20% 560P 500V K B TS

0.1M 50V Z F

4.7UF STD 250V 20%

2.2UF STD 50V 20%

0.1M 50V Z F

0.1M 50V Z F 2200UF STD 16V M 560P 500V K B TS 2KV B 222K TP7.5

0.1M 50V Z F 5P 50V D NP0 TS 560P 500V K B TS

0.1M 50V Z F 10000P 16V M Y 100UF STD 16V M 150P 50V K B 100UF STD 35V M 100UF STD 16V M 100P 500V K B TS 10UF STD 160V M

0.01U 500V K B S 100UF STD 16V M

0.01U 500V K B S 10UF STD 160V M

JACK ASSY,PMJ016A 3P JACK,RCAPPJ125B 10P JACK ASSEMBLY,PMJ021E 9P

INDUCTOR,10UH K INDUCTOR,3.3UH K INDUCTOR,3.3UH K INDUCTOR,10UH K INDUCTOR,10UH K INDUCTOR,100UH K INDUCTOR,47UH K INDUCTOR,47UH K COIL,CHOKE 10UH R 1318 COIL,CHOKE 10UH R 1318 COIL,LINEARITY 10UH COIL,CHOKE 52UH COIL,CHOKE 52UH COIL,CHOKE WIDTH 24UH COIL,CHOKE 1.1UH INDUCTOR,10UH K

LOCA. NO PART NO DESCRIPTION

L603 L605 L606 L853 L901 T401 T402 “ T403 T802

P1103 P190 P602B P607A P902B

F851 F853 F855 F856 FB854 FR359 FR360 FR442 “ FR443 FR448 J111 J315 J625 L008 R009 R010 R013 R031 R033 R034 R035 R036 R037 R038 R039 R041 R048 R050 R077 R080 R081 R085

0LA0102K119 0LA0102K119 0LA0102K119

150-C02F

0LA0272K139

6170VC0002A

6174V-6010D 6174V-6010F

151-E06A

6170VMCB16E

387-552S

6631V25A21A

387-B04K 387-A03B 387-A10G

0RP0020J809 0RP0050H709 0RP0050H709

0RP0020J809 0RF0470H609 0RP0050H709 0RP0050H709

0RF0301K607

0RF0101K607 0RP0200H709 0RP0050H709 0RD3300A609

0RS0101J607 0RD4701F609 0RD1501F609 0RD1201F609 0RD4701F609 0RD1002F609 0RD2200F609 0RD2200F609 0RD2200F609 0RD2200F609 0RD2200F609 0RD2200F609 0RD2200F609 0RD3901F609 0RD2200F609 0RD2200F609 0RD0912A609 0RD4700F609 0RD4700F609 0RD1500F609 0RD1000F609

INDUCTOR,10UH K INDUCTOR,10UH K INDUCTOR,10UH K COIL,CHOKE 82UH INDUCTOR,27UH K TRANSFORMER,HDRIVE EER2619 FBT,BSC29-5572 29” XIAN FBT,6010 29 JW 100HZ SINGLE TRANSFORMER,POWER EER2834 0UH TRANSFORMER,SMPS[COIL EE5555 390UH

CONNECTOR ASSEMBLY,2P 10.0MM CONNECTOR ASSEMBLY,3P 2.5MM CONNECTOR ASSEMBLY,4P 2.5MM CONNECTOR ASSEMBLY,3P 2.5MM CONNECTOR ASSEMBLY,10P 2.5MM

0.02 OHM 1 W 20%

0.05 OHM 1/2 W 10%

0.02 OHM 1 W 20%

0.47 OHM 1/2 W 5.00%

0.05 OHM 1/2 W 10%

0.05 OHM 1/2 W 10% 3 OHM 2 W 5.00% 1 OHM 2 W 5.00%

0.2 OHM 1/2 W 10%

0.05 OHM 1/2 W 10% 330 OHM 1/2 W(7.0) 5.00% 1 OHM 1 W 5.00%

4.7K OHM 1/6 W 5%

1.5K OHM 1/6 W 5%

1.2K OHM 1/6 W 5%

4.7K OHM 1/6 W 5% 10K OHM 1/6 W 5% 220 OHM 1/6 W 5.00% 220 OHM 1/6 W 5.00% 220 OHM 1/6 W 5.00% 220 OHM 1/6 W 5.00% 220 OHM 1/6 W 5.00% 220 OHM 1/6 W 5.00% 220 OHM 1/6 W 5.00%

3.9K OHM 1/6 W 5% 220 OHM 1/6 W 5.00% 220 OHM 1/6 W 5.00% 91 OHM 1/2 W(7.0) 5.00% 470 OHM 1/6 W 0.05 470 OHM 1/6 W 0.05 150 OHM 1/6 W 5.00% 100 OHM 1/6 W 5%

For Capacitor & Resistors, the charactors at 2nd and 3rd digit in the P/No. means as follows;

CC, CX, CK, CN : Ceramic CQ : Polyestor CE : Electrolytic

RD : Carbon Film RS : Metal Oxide Film RN : Metal Film RF : Fusible

COIL & TRANSFORMER

RESISTOR

CONNECTOR

JACK

- 33 -

LOCA. NO PART NO DESCRIPTION

R086 R087 R088 R089 R090 R091 R095 R097 R101 R102 R103 R104 R105 R109 R110 R1101 R1102 R1103 R1104 R1105 R1107 R1108 R1109 R1110 R1111 R1112 R1113 R1114 R1115 R1116 R1117 R113 R1130 R116 R117 R119 R1204 R1206 R1208 R1210 R1211 R1212 R129 R1292 R130 R131 R133 R135 R136 R137 R139 R160

0RD1000F609 0RD1000F609 0RD1000F609 0RD1501F609 0RD2200F609 0RD1000F609 0RD4702F609 0RD2701F609 0RD0752F609 0RD1001F609 0RS1801H609 0RD0102F609 0RD2200F609 0RD1000F609 0RD1000F609 0RD1000F609 0RD1000F609 0RD1000F609 0RD1000F609 0RD1000F609 0RD1000F609 0RD1000F609 0RD2200F609 0RD1001F609 0RD1001F609 0RD1001F609 0RD5600F609 0RD2200F609 0RD1201F609 0RD0222F609 0RD1001F609 0RD0102F609

0RKZVTA001K

0RD1002F609 0RD2201F609 0RD0102F609 0RD2403F609 0RD0752F609 0RD2403F609 0RS0752K619 0RS0752K619 0RD0752F609 0RD1000F609 0RD0752F609 0RD1000F609 0RD2200F609 0RD2400F609 0RS1801H609 0RD1002F609 0RD1002F609 0RD1003F609 0RD0822F609

100 OHM 1/6 W 5% 100 OHM 1/6 W 5% 100 OHM 1/6 W 5%

1.5K OHM 1/6 W 5% 220 OHM 1/6 W 5.00% 100 OHM 1/6 W 5% 47K OHM 1/6 W 5%

2.7K OHM 1/6 W 5% 75 OHM 1/6 W 5.00% 1K OHM 1/6 W 5%

1.8K OHM 1/2 W 5.00% 10 OHM 1/6 W 5% 220 OHM 1/6 W 5.00% 100 OHM 1/6 W 5% 100 OHM 1/6 W 5% 100 OHM 1/6 W 5% 100 OHM 1/6 W 5% 100 OHM 1/6 W 5% 100 OHM 1/6 W 5% 100 OHM 1/6 W 5% 100 OHM 1/6 W 5% 100 OHM 1/6 W 5% 220 OHM 1/6 W 5.00% 1K OHM 1/6 W 5% 1K OHM 1/6 W 5% 1K OHM 1/6 W 5% 560 OHM 1/6 W 5% 220 OHM 1/6 W 5.00%

1.2K OHM 1/6 W 5% 22 OHM 1/6 W 5.00% 1K OHM 1/6 W 5% 10 OHM 1/6 W 5%

0.47M OHM 1/2 W 5% 10K OHM 1/6 W 5%

2.2K OHM 1/6 W 5.00% 10 OHM 1/6 W 5% 240K OHM 1/6 W 5.00% 75 OHM 1/6 W 5.00% 240K OHM 1/6 W 5.00% 75 OHM 2 W 5% TR 75 OHM 2 W 5% TR 75 OHM 1/6 W 5.00% 100 OHM 1/6 W 5% 75 OHM 1/6 W 5.00% 100 OHM 1/6 W 5% 220 OHM 1/6 W 5.00% 240 OHM 1/6 W 5.00%

1.8K OHM 1/2 W 5.00% 10K OHM 1/6 W 5% 10K OHM 1/6 W 5% 100K OHM 1/6 W 5% 82 OHM 1/6 W 5.00%

LOCA. NO PART NO DESCRIPTION

R190 R191 R192 R193 R194 R195 R196 R197 R198 R199 R203 R205 R211 R311 R312 R313 R314 R318 R324 R325 R326 R327 R328 “ R329 “ R330 “ R331 R332 R401 R403 R403 R404 R405 R406 “ R407 “ R408 R409 R410 R412 R413 R414 R415 “ R416 “ R417 R418 R419

0RD1000F609

0RD1002F609

0RD1000F609

0RD1001F609

0RD5101F609

0RD1002F609

0RD1001F609 0RD0272A609

0RD4701F609

0RD4701F609 0RS0102K607

0RS0271J607 0RS0102K607

0RD1002F609

0RD8202F609

0RD1802F609

0RD4701F609 0RS0331K619

0RD0392F609

0RD3901F609

0RN5601F409

0RN5601F409 0RS3300K607 0RS3900K607

0RN0331J607

0RN0271J607

0RS0561J607

0RN0271J607

0RN1001F409

0RD3901F609

0RD1002F609

0RN1002F409

0RS1001K619

0RS4701K619

180-A01B 0RS0561K619 0RS0681K619 0RS6800K607 0RS8200K607 0RD1002F609 0RD1000F609 0RD3301F609 0RD7503F609 0RN4701F409 0RD3602F609 0RD4701F609 0RD3301F609 0RN4702F409 0RN6202F409 0RD4700F609

0RD2701A609

0RN1501F409

100 OHM 1/6 W 5% 10K OHM 1/6 W 5% 100 OHM 1/6 W 5% 1K OHM 1/6 W 5%

5.1K OHM 1/6 W 5.00% 10K OHM 1/6 W 5% 1K OHM 1/6 W 5% 27 OHM 1/2 W(7.0) 5.00%

4.7K OHM 1/6 W 5%

4.7K OHM 1/6 W 5% 10 OHM 2 W 5.00%

2.7 OHM 1 W 5.00% 10 OHM 2 W 5.00% 10K OHM 1/6 W 5% 82K OHM 1/6 W 5.00% 18K OHM 1/6 W 5.00%

4.7K OHM 1/6 W 5%

3.3 OHM 2 W 5% TR 39 OHM 1/6 W 5.00%

3.9K OHM 1/6 W 5%

5.6K OHM 1/6 W 1.00%

5.6K OHM 1/6 W 1.00% 330 OHM 2 W 5.00% 390 OHM 2 W 5.00%

3.3 OHM 1 W 5.00%

2.7 OHM 1 W 5.00%

5.6 OHM 1 W 5.00%

2.7 OHM 1 W 5.00% 1K OHM 1/6 W 1.00%

3.9K OHM 1/6 W 5% 10K OHM 1/6 W 5% 10K OHM 1/6 W 1.00% 1K OHM 2 W 5% TR

4.7K OHM 2 W 5% TR RW ROUND G 2W 0.11 K TA31(63)

5.6 OHM 2 W 5% TR

6.8 OHM 2 W 5% TR 680 OHM 2 W 5.00% 820 OHM 2 W 5.00% 10K OHM 1/6 W 5% 100 OHM 1/6 W 5%

3.3K OHM 1/6 W 5.00% 750K OHM 1/6 W 5.00%

4.7K OHM 1/6 W 1.00% 36K OHM 1/6 W 5.00%

4.7K OHM 1/6 W 5%

3.3K OHM 1/6 W 5.00% 47K OHM 1/6 W 1.00% 62K OHM 1/6 W 1% *S/S CPT 470 OHM 1/6 W 0.05

2.7K OHM 1/2 W(7.0) 5.00%

1.5K OHM 1/6 W 1.00%

For Capacitor & Resistors, the charactors at 2nd and 3rd digit in the P/No. means as follows;

CC, CX, CK, CN : Ceramic CQ : Polyestor CE : Electrolytic

RD : Carbon Film RS : Metal Oxide Film RN : Metal Film RF : Fusible

- 34 -

LOCA. NO PART NO DESCRIPTION

R420 R421 R422 R423 R424 R425 R426 R430 R431 R434 R450 R451 R490 R514 R536 R601 R602 R605 R611 R613 R614 R615 R623 R624 R652 R653 R654 R656 R657 R658 R659 R661 R663 R664 R668 R669 R680 R801 R803 R804 R805 R806 R807 R808 R810 R821 R832 R833 R852 R855 R856 R857

0RD1001F609 0RD0221F609 0RD1001A609 0RD2001A609 0RS0561K607 0RD2400A609 0RD1001A609 0RS4701H609 0RS6802H609 0RS3901H609 0RD0221A609

180-C02M

180-B01E 0RN4701F409 0RN1002F409 0RD3602F609 0RD3602F609 0RD4701A609 0RD0102F609 0RD1000F609 0RD3302F609 0RD3302F609 0RD1000F609 0RD1000F609 0RD8201F609 0RD4702F609 0RD4702F609 0RD8201F609 0RD1001F609 0RD1001F609 0RD1001F609 0RD4701F609 0RD1002F609 0RD2701F609 0RD1001F609 0RD1001F609 0RD1300A609 0RS8202K607 0RD0201A609 0RD4701F609 0RD1001F609

180-A01Q 0RK8204H609 0RD3001F609 0RS3602K619 0RS6801K607 0RD2400F609 0RD2203A609 0RS0102K607 0RD4701F609 0RD4702F609 0RD2701F609

1K OHM 1/6 W 5%

2.2 OHM 1/6 W 5.00% 1K OHM 1/2 W(7.0) 5.00% 2K OHM 1/2 W(7.0) 5.00%

5.6 OHM 2 W 5.00% 240 OHM 1/2 W(7.0) 5.00% 1K OHM 1/2 W(7.0) 5.00%

4.7K OHM 1/2 W 5.00% 68K OHM 1/2 W 5.00%

3.9K OHM 1/2 W 5.00%

2.2 OHM 1/2 W(7.0) 5.00%

5.6K OHM 1/2 W 10% RS RECT S 5W 15K J DOUBLE

4.7K OHM 1/6 W 1.00% 10K OHM 1/6 W 1.00% 36K OHM 1/6 W 5.00% 36K OHM 1/6 W 5.00%

4.7K OHM 1/2 W(7.0) 5.00% 10 OHM 1/6 W 5% 100 OHM 1/6 W 5% 33K OHM 1/6 W 5% 33K OHM 1/6 W 5% 100 OHM 1/6 W 5% 100 OHM 1/6 W 5%

8.2K OHM 1/6 W 5.00% 47K OHM 1/6 W 5% 47K OHM 1/6 W 5%

8.2K OHM 1/6 W 5.00% 1K OHM 1/6 W 5% 1K OHM 1/6 W 5% 1K OHM 1/6 W 5%

4.7K OHM 1/6 W 5% 10K OHM 1/6 W 5%

2.7K OHM 1/6 W 5% 1K OHM 1/6 W 5% 1K OHM 1/6 W 5% 130 OHM 1/2 W(7.0) 5.00% 82K OHM 2 W 5.00% 2 OHM 1/2 W(7.0) 5.00%

4.7K OHM 1/6 W 5% 1K OHM 1/6 W 5%

0.082 OHM 2W +/10%

8.2M OHM 1/2 W 5.00% 3K OHM 1/6 W 5.00% 36K OHM 2 W 5% TR

6.8K OHM 2 W 5.00% 240 OHM 1/6 W 5.00% 220K OHM 1/2 W(7.0) 5.00% 10 OHM 2 W 5.00%

4.7K OHM 1/6 W 5% 47K OHM 1/6 W 5%

2.7K OHM 1/6 W 5%

LOCA. NO PART NO DESCRIPTION

R859 R860 R862 R863 R864 R865 R866 R867 R868 R869 R870 R873 R874 R876 R877 R902 R903 R905 R906 R907 R908 R909 “ R910 “ R911 R912 R914 R915 R916 R917 R918 R921 “ R929 R930 R938 R946 R947 R950 R951 R952 R953 R954 R955 “ ZD851

SG904 SG905 SG906

0RD7501F609 0RD4701F609 0RD4702F609 0RD2001F609 0RF0161K607

0RF0161K607 0RS1002H609 0RD7502A609

0RD1002F609

0RD4701F609

0RD4702F609

0RD4701F609

0RN1501F409

0RD4701F609

0RD4702F609 0RS5602K607

0RD9100F609

0RD1001F609 0RS5602K607 0RS4700H609

0RN3302F409

0RN5602F409

0RF0101K607

0RF0680K607

0RD1001F609

0RN5601F409

0RD3001F609

0RD9100F609 0RKZVTA001L 0RD1803H609

0RS5602K607

0RN3001F409

0RN2701F409

0RD3001F609 0RS4700H609 0RS4700H609

0RD9100F609

0RD3001F609

0RD1000F609

0RS0392J607

0RD0622F609

0RS4300J607

0RS3300J607

0RS2701K607

0RS1201K607

0RD4702F609

6918VAX002D 6918VAX002D 6918VAX002D

7.5K OHM 1/6 W 5.00%

4.7K OHM 1/6 W 5% 47K OHM 1/6 W 5% 2K OHM 1/6 W 5%

1.6 OHM 2 W 5.00%

1.6 OHM 2 W 5.00% 10K OHM 1/2 W 5.00% 75K OHM 1/2 W(7.0) 5.00% 10K OHM 1/6 W 5%

4.7K OHM 1/6 W 5% 47K OHM 1/6 W 5%

4.7K OHM 1/6 W 5%

1.5K OHM 1/6 W 1.00%

4.7K OHM 1/6 W 5% 47K OHM 1/6 W 5% 56K OHM 2 W 5.00% 910 OHM 1/6 W 5.00% 1K OHM 1/6 W 5% 56K OHM 2 W 5.00% 470 OHM 1/2 W 5.00% 33K OHM 1/6 W 1.00% 56K OHM 1/6 W 1.00% 1 OHM 2 W 5.00%

0.68 OHM 2 W 5.00% 1K OHM 1/6 W 5%

5.6K OHM 1/6 W 1.00% 3K OHM 1/6 W 5.00% 910 OHM 1/6 W 5.00%

1.0M OHM 1/2 W 5% 180K OHM 1/2 W 5% 56K OHM 2 W 5.00% 3K OHM 1/6 W 1.00%

2.7K OHM 1/6 W 1.00% 3K OHM 1/6 W 5.00% 470 OHM 1/2 W 5.00% 470 OHM 1/2 W 5.00% 910 OHM 1/6 W 5.00% 3K OHM 1/6 W 5.00% 100 OHM 1/6 W 5% 39 OHM 1 W 5.00% 62 OHM 1/6 W 5.00% 430 OHM 1 W 5.00% 330 OHM 1 W 5.00%

2.7K OHM 2 W 5.00%

1.2K OHM 2 W 5.00% 47K OHM 1/6 W 5%

SPARK GAP,WSP301M 300V 20% SPARK GAP,WSP301M 300V 20% SPARK GAP,WSP301M 300V 20%

For Capacitor & Resistors, the charactors at 2nd and 3rd digit in the P/No. means as follows;

CC, CX, CK, CN : Ceramic CQ : Polyestor CE : Electrolytic

RD : Carbon Film RS : Metal Oxide Film RN : Metal Film RF : Fusible

SPARK GAP

- 35 -

LOCA. NO PART NO DESCRIPTION

SG907 SG908 SG909

SW01 SW02 SW03 SW04 SW05 SW06 SW1101

FB802 FB805 FB852 FB853 FB855 FB856 FB901 FB902 FL201S FL202S FL203S J14 J814 J831 L101 L102 L104 L105 L106 L152 L1601 L201 L202 L401 L402 T1101 T811 X001 X101 X401 X501 X601

F1101 IC01 ID1101 RL801

6918VAX002H 6918VAX002D 6918VAX002D

140-315A 140-315A 140-315A 140-315A 140-315A 140-315A

6600VM2002A

125-022K 125-022K 125-022K 125-022K 125-022K 125-022K 125-123A

125-022K 6200VKR001B 6200VKR001A 6200VKR001A

125-022K

125-022K 6210VC0006A

125-022K 6210VC0006A 6210VC0006A 6210VC0006A 6210VC0006A 6210VC0006A 6210VC0006A 6210VC0006A 6210VC0006A 6210VC0006A

150-F06T

156-A01P 6202VDB007B

156-A01E 6212AB3004D

156-A02M

0FS5001B51D 6927V2048AA

3720V00216A

6920VB1001E

SPARK GAP,WSP122N 1200V 100V,+300V SPARK GAP,WSP301M 300V 20% SPARK GAP,WSP301M 300V 20%

SWITCH,TACT SKHV17910B 12V SWITCH,TACT SKHV17910B 12V SWITCH,TACT SKHV17910B 12V SWITCH,TACT SKHV17910B 12V SWITCH,TACT SKHV17910B 12V SWITCH,TACT SKHV17910B 12V SWITCH,PUSH SDKEA3 250V 8A

FILTER,EMC FERRITE 62MM 1UH FILTER,EMC FERRITE 62MM 1UH FILTER,EMC FERRITE 62MM 1UH FILTER,EMC FERRITE 62MM 1UH FILTER,EMC FERRITE 62MM 1UH FILTER,EMC FERRITE 62MM 1UH FILTER,EMC FERRITE BFD3565R2F FILTER,EMC FERRITE 62MM 1UH FILTER,B.P. LPF 2EA SMD TH355LSKK5214 FILTER,B.P. LPF 1EA SMD H354LAIK5206 FILTER,B.P. LPF 1EA SMD H354LAIK5206 FILTER,EMC FERRITE 62MM 1UH FILTER,EMC FERRITE 62MM 1UH FILTER,EMC FERRITE 62MM 1UH FILTER,EMC FBMH3216 HM501NT FILTER,EMC FERRITE 62MM 1UH FILTER,EMC FBMH3216 HM501NT FILTER,EMC FBMH3216 HM501NT FILTER,EMC FBMH3216 HM501NT FILTER,EMC FBMH3216 HM501NT FILTER,EMC FBMH3216 HM501NT FILTER,EMC FBMH3216 HM501NT FILTER,EMC FBMH3216 HM501NT FILTER,EMC FBMH3216 HM501NT FILTER,EMC FBMH3216 HM501NT FILTER,EMC SQE3535 20MH PHY TURN FILTER,EMC SQE3535 20MH PHY TURN RESONATOR,CRYSTAL HC49U 8.000MHZ RESONATOR,CRYSTAL HC49U 20.250MHZ RESONATOR,CRYSTAL HC49U 4.000MHZ RESONATOR,CRYSTAL CSALF2M69G4ZF01-A3 RESONATOR,CRYSTAL HC49U 18.432MHZ

FUSE,SLOW BLOW 5000MA 250V SOFT WARE,3.10V A379 CTV MC021B PANEL,NON 32FZ40 LED DISPLAY RELAY,SDTS105LMR OEG 5V 0.05A 250V

LOCA. NO PART NO DESCRIPTION

SK901 SK902 TH801 TH810 TU101 TU102 ZN1101

A1 “ A2

6620VBC001C 6620VBD002A

163-058D

163-048D 6700NFNS06A 6700NFNS06B

164-003K

3828VA0396K 3828VA0396L 6710V00125Q

SOCKET,CPT 8 PIN PCS62903E D29.1 SOCKET,CPT PCS029A 9PIN 14/360 THERMISTOR,PTC 0307MX 7 OHM 20% THERMISTOR,NTC KL15L2R5 +/ 15% 125V TUNER,TAUDH001F LG NTSC FS MAIN TUNER,TAFDH001P LG NTSC FS SUB VARISTOR,SVC621D14A 620V 0%

MANUAL,OWNERS MC021B MANUAL,OWNERS MC021B *LGEMS REMOTE CONTROLLER,MC021B

For Capacitor & Resistors, the charactors at 2nd and 3rd digit in the P/No. means as follows;

CC, CX, CK, CN : Ceramic CQ : Polyestor CE : Electrolytic

RD : Carbon Film RS : Metal Oxide Film RN : Metal Film RF : Fusible

MISCELLANEOUS

ACCESSORIES

FILTER & CRYSTAL

SWITCH

March, 2004

Printed in KoreaP/NO : 3828VD0132N

LG RP-29FC40P Schematic

Specifications and Main Features

Frequently Asked Questions

User Manual
