Page 1

TELEVISOR A CORES

MANUAL DE SERVIÇO

ATENÇÃO

Antes de reparar este chassis, leia as PRECAUÇÕES DE SEGURANÇA contidas neste manual.

CHASSIS : MC-059A

MODELO : RP-20CC95 RP-20CC97

website:http://biz.LGservice.com

e-mail:http://www.LGEservice.com/techsup.html

Page 2

- 2 -

CONTEÚDO

PRECAUÇÕES DE SEGURANÇA............................................................................................................................................................3

PRECAUÇÕES DURANTE O SERVIÇO ...............................................................................................................................................4-5

INSTRUÇÕES DE AJUSTE.......................................................................................................................................................................6

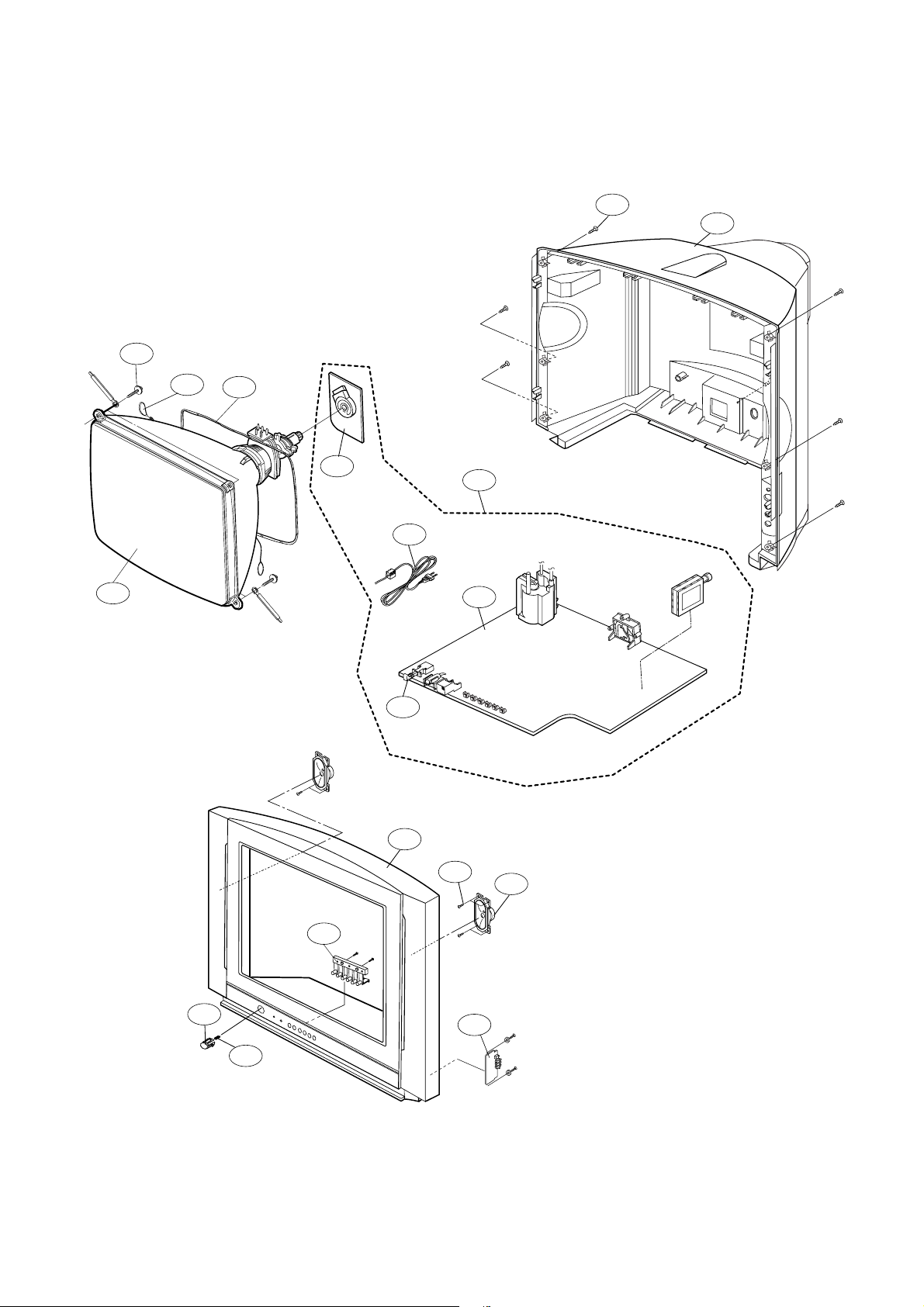

VISTA EXPLODIDA.................................................................................................................................................................................12

LISTA DAS VISTAS EXPLODIDAS.........................................................................................................................................................13

LISTA DE PEÇAS DE REPOSIÇÃO........................................................................................................................................................14

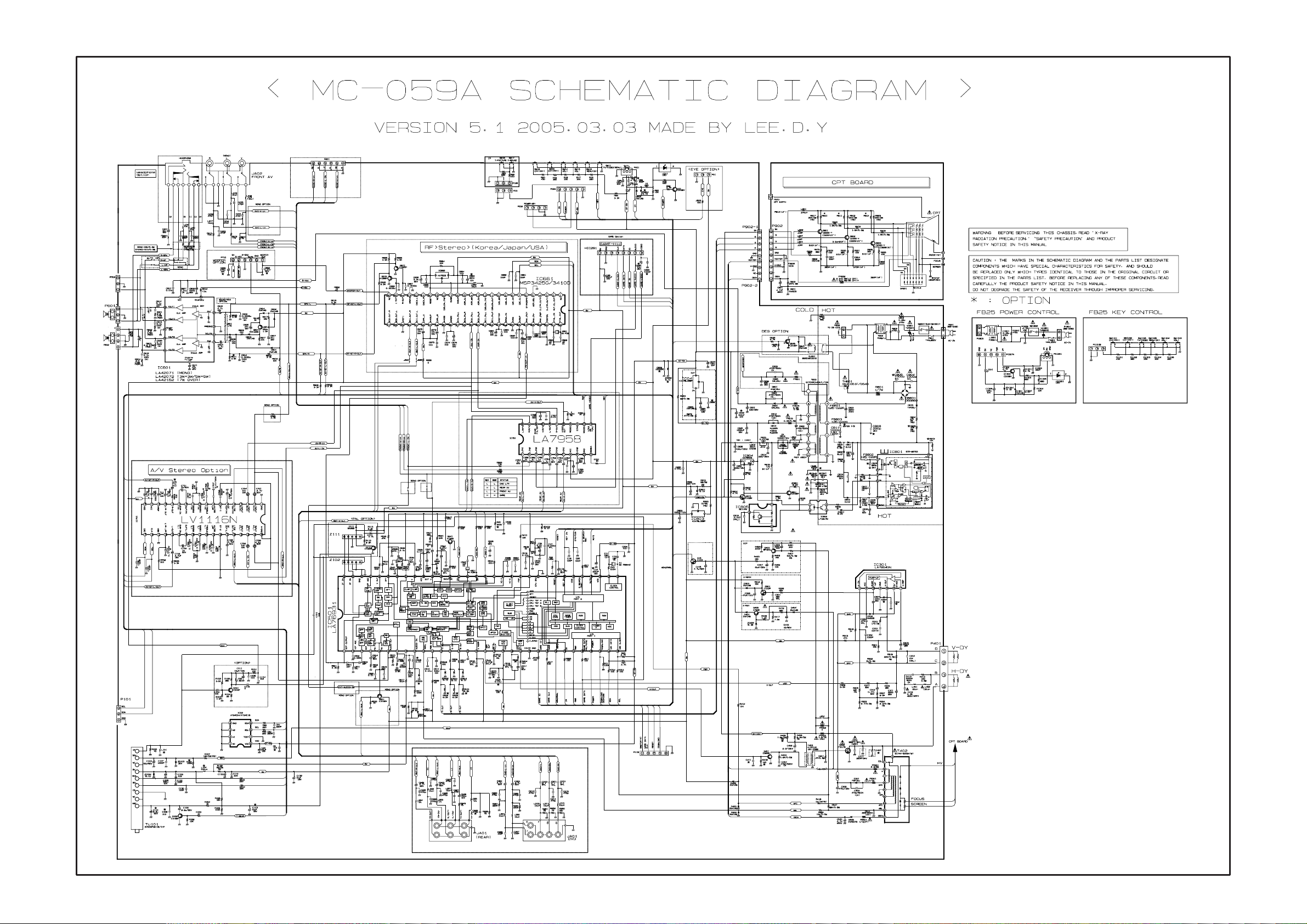

DIAGRAMA ELÉTRICO...............................................................................................................................................................................

GUIA PARA LOCALIZAR COMPONENTES ...............................................................................................................................................

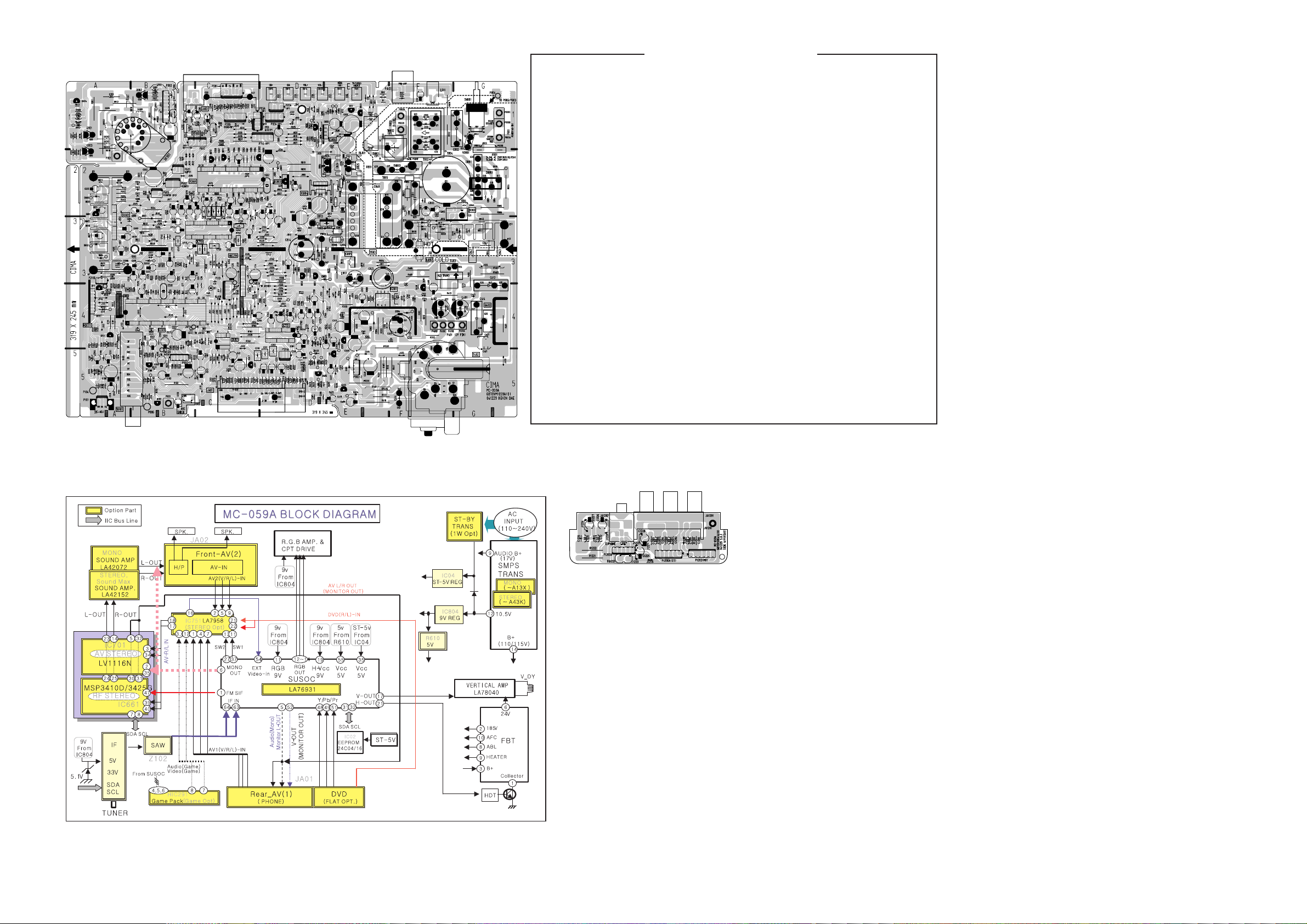

PAINEL DE CIRCUITO IMPRESSO............................................................................................................................................................

DIAGRAMA DE BLOCOS............................................................................................................................................................................

ESPECIFICAÇÕES

POTÊNCIA DE ENTRADA ................................................................................................................................... AC 100- 240V~50/60Hz

CONSUMO DE ELETRICIDADE..........................................................................................................................................................85W

IMPEDÂNCIA DE ENTRADA DE ANTENA ....................................................................VHF/UHF : 75W desbalanceado (entrada única)

FAIXA DE CANAIS

12 canais VHF..........................................................................................................................................................................Canais 2-13

56 canais UHF........................................................................................................................................................................Canais 14-69

125 canais CATV.......................................................................................................................................Canais 01, 02 ao 13, 14 ao 125

FREQUÊNCIAS INTERMEDIÁRIAS

F.I. portadora de imagem ............................................................................................................................................................45,75MHz

F.I. portadora de som ..................................................................................................................................................................41,25MHz

F.I. sub-portadora de cor.............................................................................................................................................................42,17MHz

Frequência central.......................................................................................................................................................................44,00MHz

CONSTRUÇÃO DO CHASSIS.......................................................................................................Chassis estado sólido (solid state) I.C.

CINESCÓPIO.....................................................................................................................................................................A48EAK01X112

SAÍDA DE SOM ................................................................................................................................(A 10% de distorção harmônica) 3W

GABINETE ......................................................................................................................................................................................Plástico

ABREVIAÇÕES UTILIZADAS NESTE MANUAL

AC...................................................................Corrente Alternada

ACC ..............................................Controle automático de croma

ADJ............................................................Ajuste ou alinhamento

AFC........................................Controle automático de frequência

AGC..............................................Controle automático de ganho

AF .....................................................................Áudio Frequência

APC..................................................Controle automático de fase

AMP...........................................................................Amplificador

CRT.............................................................................Cinescópio

DEF.................................................................................Deflexão

DET...................................................................................Detetor

DY.........................................................Bobina Defletora (YOKE)

ES .....................................................Eletrostaticamente sensível

FBP.....................................................................Pulso de retorno

FBT......................................Transformador horizontal (Fly-Back)

GND......................................................................................Terra

HV..............................................................................Alta Tensão

ITC ........................................Centro intermediário de comutação

OSC..........................................................................Osciloscópio

OSD................................Caracteres na tela (On Screen Display)

PCB....................................................Painel de circuito impresso

RF.....................................................................Rádio Frequência

SEP..............................................................................Separador

SYNC ........................................................................Sincronismo

SVC..............................................................Controles de volume

SIF............................................Frequência intermediária de som

VIF..........................................Frequência intermediária de vídeo

H. ..................................................................................Horizontal

V........................................................................................Vertical

IC ......................................................................Circuito integrado

Page 3

- 3 -

PRECAUÇÕES DE SEGURANÇA

ADVERTÊNCIA : Antes de reparar este chassis., leia as “ PRECAUÇÕES DE RADIAÇÃO POR RAIO X “, “ INSTRUÇÕES

DE SEGURANÇA “ e “ AVISO SOBRE SEGURANÇA DE PRODUTOS “.

Muitas partes elétricas e mecânicas neste chassis, tem características relacionadas com a segurança. Estas características frequentemente não são verificadas nas inspeções visuais e a proteção que proporcionam contra a RADIAÇÃO DE RAIO “ X “ nem sempre se obtem utilizando componente com maior potência ou de maior isolação. As peças que têm essas características de segurança são identificadas por uma marca [ ] impressa sobre o diagrama esquemático e a marca [

¡ ] impressa na lista de partes elétricas. Antes de substituir algum destes componentes, leia cuidadosamente este manual. O uso de peças de reposição que não tenham as mesmas características de segurança, como especificado na lista de material de reposição, pode gerar Radiação de Raios “X”.

1. A tensão excessiva pode causar RADIAÇÃO POR RAIOS “ X “ potencialmente perigosa. Para evitar tais perigos, a tensão não deve exceder o limite especificado. O valor nominal para a alta tensão no anodo do cinescópio é de 25 kV com brilho no máximo conforme especificação da fonte. A alta tensão não deverá exceder, de forma alguma, 28 kV. Cada vez que o receptor necessitar de reparo, deve-se verificar a alta tensão e registrá-lo como parte da história do aparelho. É importante utilizar um medidor de tensão que seja confiável.

2. A única fonte de RADIAÇÃO DE RAIO “ X “ neste receptor de televisão é o tubo de imagem. Para proteção contínua da RADIAÇÃO DE RAIO “ X “, a substituição do cinescópio deve ser feita somente por outro idêntico especificado na lista de peças.

3. Algumas partes deste receptor tem caracterîsticas especiais relacionadas com a proteção contra RADIAÇÃO DE RAIO “ X “. Para que a proteção seja contínua, a seleção de peças de reposição deve ser efetuada depois de ler o AVISO SOBRE SEGURANÇA DE PRODUTOS que aparece mais abaixo.

PRECAUÇÕES DE RADIAÇÃO POR RAIO “ X “

1. Quando o receptor está em operação, são geradas tensões potencialmente altas em torno de 25-29 kV. Operar o receptor fora de seu gabinete ou com a tampa traseira removida pode causar perigo de choque elétrico. (1) Ninguém deverá tentar reparar o aparelho sem estar familiarizado com as precauções que são necessárias quando se trabalha com um equipamento de alta tensão. (2) Sempre descarregue o anodo do cinescópio ao terra para evitar o risco de choque elétrico antes de remover o conector do anodo (chupeta de alta tensão). (3) Descarregue completamente o potencial do cinescópio antes de manuseá-lo. O cinescópio é de alto vácuo, e se quebrar, os fragmentos de vidro são expelidos violentamente.

2. S e queimar algúm fusível deste receptor de televisão, substitua-o por outro especificado na lista de peças elétricas.

3. Quando substituir placas de circuito impresso ou módulos, fixe seus fios nos terminais antes de soldar.

4. Quando substituir uma resistência de potência (resistor de película de óxido metálico) no painel de circuito impresso, mantenha os seus terminais com 10mm de distância do painel.

5. Mantenha os fios e cabos distantes de componentes de alta potência e de alta temperatura.

6. Este receptor deve operar em redes de 100 a 240 V AC.

7. Antes de devolver este aparelho ao cliente, faça uma verificação de fuga de corrente sobre as partes metálicas expostas do gabinete, tais com antenas, terminais, cabeças de parafusos, tampas de metal, alavancas de controle, etc., e certifique-se de que o aparelho funciona sem perigo de choque elétrico. Ligue o cabo de rede do aparelho diretamente a uma tomada de força de 100-240 V AC. Não

utilize um transformador de isolação durante este teste. Utilize um voltímetro de no mínimo 1KW por Volt de sensibilidade, da forma que se segue. Quando a unidade estiver conectada ao AC, pulse o comutador primeiramente em “ON” (ligado) e em seguida em “OFF” (desligado), meça desde um ponto de terra conhecido (tal como um terminal de terra central da rede elétrica) a todas as partes metálicas expostas do televisor ( antenas, teclas metálicas, capas metálicas, alavancas de controle, etc..) especialmente qualquer parte metálica que possa oferecer um caminho ao chassis. Nenhuma medição de corrente elétrica deve exceder 0,5 mA. Repita a prova mudando a posição do pluque de rede na tomada AC. Qualquer medição que não esteja dentro dos limites aqui especificados, representam risco potencial de choque elé trico que deve ser sanado antes que o aparelho retorne ao cliente.

INSTRUÇÕES DE SEGURANÇA

AVISO SOBRE SEGURANÇA DE PRODUTO

DEVICE UNDER

TEST

TEST ALL

EXPOSED METAL

SURFACES

2-WIRE CORD

ALSO TEST WITH PLUG REVERSED (USING AC ADAPTER PLUG AS REQUIRED)

EARTH GROUND

LEAKAGE CURRENT TESTER

(READING SHOULD

NOT BE ABOVE

0.5mA)

+ -

Aparelho a ser examinado

Probador de fuga de corriente

A leitura não deve exceder 0.5mA

Prove todas as superficies metálicas

Também prove com o plugue de rede invertendo a polaridade

Terra

Page 4

- 4 -

PRECAUÇÕES DURANTE O REPARO

ATENÇÃO : Antes de prestar serviço a qualquer receptor cujo

modelo é o mesmo deste manual de serviço, leia atentamente e obedeça as PRECAUÇÕES DE SEGURANÇA na página 3 desta publicação. NOTA : Se alguma circunstância não prevista gerar conflito entre as precauções de segurança e algumas das precauções da página 3, siga sempre me primeiro lugar as precauções de segurança. NÃO ESQUEÇA : PRIMEIRO A SEGURANÇA.

Precauções Gerais Durante o Reparo

1. Sempre desligue o plugue de rede da tomada AC antes de : a) Desmontar e reinstalar qualquer componente, placa de

circuito, módulo ou qualquer encaixe receptor.

b) Desligar ou ligar qualquer plugue elétrico ou conexão

elétrica.

c) Conectar um substituto de prova em paralelo com um

capacitor eletrolítico no receptor. CUIDADO : A substituição de uma peça por engano ou a instalação de capacitores eletrolíticos com a polaridade invertida pode gerar risco de explosão.

d) Descarga do anodo do cinescópio.

2. Meça a alta tensão utilizando um provador de MAT apropriado ou com outro aparelho apropriado (DVM, FETVOM, etc.) equipado com uma ponta de prova adequada. NÃO FAÇA MEDIÇÕES NA ALTA TENSÃO PROVOCANDO ARCOS OU FAISCAMENTO.

3. Descarregue o anodo do cinescópio desta forma: a) ligue a ponta de prova isolada de um condutor ao terra do AQUADAG para cinescópios onde se conecta a armação do tubo de imagem, logo b) encoste a outra ponta de prova no terminal do anodo do cinescópio, utilizando uma luva de isolação para evitar tocar a alta tensão.

4. Não utilize produtos químicos sobre o receptor ou em suas partes .

5. A não ser que se especifique o contrário neste manual de serviço, limpe os contatos elétricos com a seguinte mistura utilizando um algodão macio ou bastonete com algodão : 10% de acetona (por volume) e 90% de álcool isopropîlico (concentração de 90 ou 99%).

6. Não eliminar nenhum plugue ou soquete de + B com que possam estar equipados os aparelhos cobertos por este manual de serviço.

7. Não aplique nenhuma alimentação neste aparelho sem que todos os dissipadores térmicos de semicondutores estejam instalados.

8. Sempre conecte primeiro a ponta de prova negativa (terra) do instrumento de medição antes de conectar o positivo. E para remover retire por último a ponta de prova negativa (terra).

9. Utilize somente no aparelho os instrumentos de teste especificados no manual de serviço. CUIDADO:Não conectar a ponta de prova (terra) do instrumento a dissipadores térmicos.

Dispositivos Sensíveis a Descarga Eletrostática ou Estrostaticamente Sensíveis (“ES”)

Alguns dispositivos semicondutores (estado sólido) podem danificar-se facilmente com a eletricidade estática. Estes componente denominam-se Dispositivos Eletrostaticamente Sensíveis (ES). Exemplos desses componentes, são os circuitos integrados, alguns transistores de efeito de campo e componentes tipo “chips” (SMD). As seguintes técnicas devem ser utilizadas para

ajudar a reduzir a incidência de danos a componentes causados por a eletricidade estática.

1. Imediatamente antes de manejar algum componente semicondutor ou alguma montagem equipada com semicondutores, descarregue qualquer carga eletrostática de seu corpo tocando alguma conexão de terra. Alternativamente obtenha e utilize um dispositivo de aterramento em forma de pulseira para descarregar a eletricidade. Este dispositivo deve ser retirado quando o aparelho for colocado em funcionamento, afim de evitar choque elétrico.

2. Depois de retirar um componente ou conjunto equipado com semicondutores, coloque-o sobre uma superfície condutora, tal como, papel alumínio ou espuma condutora para evitar descarga eletrostática.

3. Utilize exclusivamente pistolas de soldar ou dessoldadores equipados com pontas aterradas para utilização em componentes ES.

4. Utilize unicamente uma ferramenta do tipo anti-estática para remover soldas. Aparelhos não classificados como antiestáticos podem gerar cargas elétricas suficientes para danificar dispositivos ES.

5. Não utilize componentes ou produtos químicos que contenham gás freon. Estes podem gerar cargas elétricas suficientes para danificar dispositivos ES.

6. Não retire um dispositivo ES novo de sua embalagem que não vá imediatamente ser instalado (A maior dos dispositivos ES vem com seus terminais aterrados por meio de espuma condutora ou papel alumínio ou outro tipo de material equivalente).

7. Imediatemente antes de retirar a proteção das conexões de um dispositivo ES, toque com o material protetor onde vai ser instalado o mesmo. CUIDADO : Assegure-se que não haja corrente conectada ao chassis ou circuito e observe todas as precauções de segurança.

8. Minimize os movimentos do corpo enquanto maneja dispositivos ES fora de sua embalagem protetora (Movimentos que são aparentemente inofensivos , como o movimento da roupa ou o levantar dos pés de um carpete, podem gerar eletricidade estática suficiente para danificar dispositivos ES).

Guia Geral para Soldagem de Componentes

1. Utilize uma pistola de soldar de baixa potÍncia com ponta aterrada e de uma forma e tamanho adequadas para manter uma temperatura dentro da faixa de 260¡£C a 320¡£C.

2. Utilize uma solda apropriada com núcleo de resina RMA composto de 60 partes de estanho por 40 partes de chumbo.

3. Mantenha a ponta do soldador limpa e bem estanhada.

4. Limpe cuidadosamente as superfícies que se necessita soldar. Utilize uma escova pequena com cerdas metálicas (1,25cm). Não utilize limpadores de spray que contenham gás freon.

5. Para dessoldar utilize o seguinte método: a) Deixe o soldador adquirir sua temperatura ideal (260¡£a

320¡£C) de operação. b) Esquente o componente até que a solda derreta. c) Rapidamente retire a solda derretida com um sugador de

solda anti-estático.

PRECAUÇÃO : Trabalhe rapidamente para evitar que se

sobre-aqueça o circuito impresso.

Page 5

- 5 -

6. Para soldar utilize o seguinte método: a) Deixe que o soldador atinja sua temperatura ideal (260¡£a

320¡£C).

b) Primeiro encoste o soldador e esquente a solda contra o

componente até que o mesmo se derreta.

c) Rapidamente coloque a ponta do soldador entre a junção

do componente e o circuito impresso e mantenha-o assim até que a solda flua ao redor do componente e do painel impresso. CUIDADO : Trabalhe rapidamente para evitar que se sobreaqueça o painel e o componente.

d) Revise cuidadosamente a área soldada e retire qualquer

excesso de solda com uma escova pequena.

Remoção e Substituição de IC (Circuitos Integrados)

Algumas placas de circuito impresso ou painéis tem furos alargados através dos quais se instalam os contatos dos ICs para dobrá-los e encostá-los no circuito impresso. Quando os furos são do tipo alargados a técnica se descreve mais abaixo deve ser utilizada para retirar e substituir o IC. Quando se trabalha com placas ou painéis impressos que tem os furos redondos padrões utilize a técnica descrita nos parágrafos 5 e 6.

Remoção

1. Dessoldar e desdobrar cada terminal do IC no circuito impresso com a ajuda do ferro de soldar enquanto a solda derrete..

2. Retire a solda derretida com um dispositivo dessoldador antiestático antes de remover o componente.

Substituição

1. Insira o IC cuidadosamente no painel ou placa de circuito impresso.

2. Cuidadosamente dobre cada contato do IC encostando-o no painel impresso e soldando-o em seguida.

3. Limpe a área soldada com uma pequena escova com cerdas de metal.

Remoção/Substituição de transistor discreto de baixo sinal (small signal).

1. Remova o transistor defeituoso cortando seus contatos o mais próximo possível do corpo do componente.

2. Dobre em forma de “U” os terminais que ficaram no painel impresso.

3. Dobre em forma de “U” os terminais do novo transistor.

4. Conecte os terminais do transistor aos contatos que estão no painel impresso e aperte os contatos em “U” com uma pinça de pontas largas para assegurar o contato de metal com metal, em seguida solde cada contato.

Remoção/Substituição de transistor discreto de saída.

1. Aqueça e remova toda solda ao redor dos contatos do transistor.

2. Retire o parafuso do dissipador térmico (quando é utilizado).

3. Cuidadosamente retire o transistor e o dissipador da placa de circuito impresso.

4. Instale o novo transistor na placa de circuito impresso.

5. Solde cada contato do transistor e corte qualquer excesso de terminal.

6. Reinstale o dissipador no painel impresso.

Remoção/Substituição de Diodos

1. Remova os diodos defeituosos cortando seus terminais o mais próximo possível do corpo do componente.

2. Dobre os contatos que ficam perpendicularmente ao circuito impresso.

3. Observando a polaridade do diodo, envolva cada contato deste ao redor dos terminais que estão no painel impresso.

4. Aperte cada conexão cuidadosamente e solde-os em seguida. Inspecione (no lado de cobre do painel) as junções de solda dos componente substituidos. Se estes estão opacos e com rachaduras na solda , refaça a soldagem.

Remoção e Substituição de fusíveis e transistores convencionais.

1. Corte cada fusível ou contato de resistência na parte superior da cavidade do contato do painél impresso.

2. Aperte os contatos do componente novo ao redor do chanfro na parte superior do contato.

3. Solde as conexões. PRECAUÇÕES : Mantenha o espaço original entre o componente substituido, os componentes adjacentes e o painel de circuito impresso para evitar temperaturas excessivas nos componentes.

Reparação do Cobre da Placa de Circuito Impresso.

Se aplicado calor excessivo a trilha de cobre do painel impresso esta poderá se soltar da placa. Os seguintes procedimentos devem aplicar-se quando se encontra nesta condição.

Nas conexões de IC (circuitos integrados)

Para reparar trilhas de cobre defeituosas nas conexões do IC utilize o seguinte procedimento para instalar uma ponte com fio no lado de cobre do painel (utilize esta técnica somente com circuito integrados).

1. Cuidadosamente retire a trilha danificada com uma lâmina afiada (retire somente o cobre necessário).

2. Cuidadosamente limpe os restos de solda e cobertura de acrílico do restante de trilha que for necessária ao uso.

3. Dobre em forma de “U” um pequeno pedaço de fio e aperte-o ao redor do terminal do IC e solde a conexão.

4. Direcione o fio pelo caminho da pista danificada até o ponto em que ela esta normal. Solde o fio e corte qualquer sobra de fio e solda.

Em outras conexões

Utilize as seguintes técnicas para reparar a pista de cobre que não sejam trilhas de IC. Esta técnica acrescenta um pedaço de fio (jumper) no lado dos componentes da placa de circuito impresso.

1. Remova a pista de cobre defeituosa com uma lâmina afiada. Remova pelo menos 0,4 cm de cobre para assegurar que não tenha nenhum risco se a ponte se abrir.

2. Observe a pista de cobre por ambos os lados da ruptura e localize o componente mais próximo que está diretamente conectado a pista de cobre danificada.

3. Conecte um “jumper” de cobre isolado (fio 20#) desde o contato do componente mais próximo até o lado da pista ou contato do componente mais próximo do outro lado da mesma. Aperte cuidadosamente e solde as conexões. PRECAUÇÕES : Assegure-se que a ponte isolada está instalada de tal maneira que não toque em nenhum componente ou aresta afiada.

Page 6

1. Objeto de Aplicação

Estas instruções de ajuste devem ser aplicadas ao Chassis MC-059A.

2. Notas

(1) Pelo fato deste chassis ser isolado, não há necessidade

de transformador de isolação. De qualquer forma, o uso do transformador de isolação ajuda a proteger os

instrumentos de medida. (2) Os ajustes devem ser realizados na seqüência correta. (3) Os ajustes devem ser realizados sob condições de 25±5°C

de temperatura e 65±10% de umidade relativa a menos

que se especifique em contrário. (4) A tensão de entrada do receptor deve se manter em (100~

240V)±10%, 50/60Hz durante o procedimento de ajuste. (5) O receptor deve ser ligado cerca de 15 minutos antes dos

ajustes.

Entretanto o ajuste na moldura pode ser feito

imediatamente no jig . (6) Sinal; o sinal de cor padrão é ajustado em 65±1dBµV. O

sinal padrão de cor se refere ao sinal do padrão digital.

3. Ajuste de AGC de Tensão

3.1 Equipamento de Teste

Multímetro Digital: 1EA

- Corrente de Entrada Máx: Cerca de 1A/Max Tensão de

Entrada: 500Vdc

- Alcance de Medida: 10mV-100mVdc/Precisão: 0,03%

3.2 Passos preliminares

(1) Sinal padrão digital de entrada 65dB(±1dB) para o terminal

da Antena 75 Ohms. (2) Conecte o multímetro digital ao terminal (Terminal/J105)

marcado com Verificação AGC.

3.3 Ajuste

(1) Selecione o modo de ajuste VP 0(RF AGC) pressionando

a tecla IN-START no controle remoto SVC. (2) Após selecionar RF AGC através da tecla CH +/- (

D/E), ajuste a tensão do Multímetro em 2,3±0,05V através da tecla VOL +/- (F/ G).

(3) ATENÇÃO: Como a intensidade do sìnal pode ser

facilmente alterada pela condição do cabo de sinal, será necessário verificar a intensidade do sinal freqüentemente evitando desajuste.

4. Ajuste da Tensão da Tela

4.1 Ajuste Manual da Tela

(Através do Controle Remoto Para Ajuste)

(1) Receba um sinal NTSC para o modo RF apesar do canal. (2) Se você pressionar a tecla “ADJ” no modo LINE SVC (tecla

IN-START), o modo LINE SVC mudará para modo de ajuste da tela.

(3) Ajuste o SCREEN VOL. (Volume da Tela) do FBT para

aparecer na Linha Horizontal e ajuste o SCREEN VOL. (Volume da Tela) do FBT até o ponto em que a Linha Horizontal desapareça. (Pressione a Tecla Enter(

A) para finalizar o modo SVC)

5. Ajuste de Pureza e Convergência

5.1 Ajuste de Pureza

(1) Passos preliminares

1. Coloque a tela colorida VERMELHO.

2. Desmagnetize o cinescópio e o gabinete com uma bobina desmagnetizadora.

(2) Ajuste da Linha Horizontal

1. Pré ajuste a Convergência estática (STC) com o conjunto de imãs de 4 e 6 pólos.

2. Verifique se o feixe passa na máscara de sombra fixando, respectivamente, dois imãs localizados em direções opostas.

3. Caso contrário, ajuste um imã de modo que o feixe passe com precisão na máscara de sombra.

(3) Ajuste da Pureza

1. Avance o Yoke na direção do Cinescópio.

2. Coloque um padrão tela vermelha e ajuste o imã de dois pólos para que a parte central seja vermelha e para que as porções verde e azul fiquem iguais. < Fig. 1> (Tome cuidado com o ARO caso o imã de dois pólos fique mais aberto do que 30 graus.)

3. Faça com que a tela fique totalmente vermelha por meio do movimento lento do Yoke em sua direção <Fig.2>. (No ajuste do Yoke use uma desparafusadeira elétrica cujo torque seja menor do que 10kg/cm).

5.2 Ajuste da Convergência

(1) Equipamento necessário

1. Bobina desmagnetizadora

2. Jig de fixação de convergência

(2) Passos Preliminares

1. Coloque o televisor em funcionamento 30 minutos antes do ajuste.

2. Desmagnetize o cinescópio e o gabinete com a bobina desmagnetizadora.

- 6 -

INSTRUÇÕES DE AJUSTE

G R BG R B

RG R B

<Fig. 1>

<Fig. 2>

Page 7

3. Coloque o padrão de linhas cruzadas (Cross Hatch).

4. Ajuste o contraste e o brilho no nível adequado para sua visualização.

(3) Ajuste de Convergência Estática (STC)

1. Coloque o padrão de linhas cruzadas (Cross Hatch).

2. Ajuste o Foco com o ajuste de foco.

3. Abra os imãs de 4 pólos até que as linhas verticais vermelhas e azuis coincidam.

4. Gire os imãs de 4 pólos mantendo o ângulo entre os imãs de 4 pólos até que as linhas horizontais vermelha e azul coincidam.

5. Abra os imãs de 6 pólos até que o ajuste horizontal da linha magenta (vermelho e azul) e a linha verde coincidam.

6. Gire os imãs de 6 pólos até que a linha vertical magenta (vermelho e azul) e a linha verde coincidam.

(4) Ajuste da Convergência Dinâmica (DYC)

1. Ajuste da Linha Vertical : Ajuste movendo o yoke para a direita e para a esquerda.

2. Ajuste da Linha Horizontal : Ajuste movendo o yoke para cima e para baixo.

5.3 Bloco de Ajuste de Convergência & Pureza

6. Ajuste do Balanço de Branco

6.1 Equipamento necessário

(1) Medidor automático do balanço de branco(Pode gerar

padrões de alta ou baixa luminosidade).

(2) Medidor de balanço de branco (Tubo Analisador de cor,

CA-100)

(3) Controle Remoto SVC para os ajustes.

6.2 Passos Preliminares

Realize primeiramente os ajustes de screen.

6.3 Ajuste (Automático)

(1) Ajuste através do medidor de White Balance automático. (2) Ajuste no modo CPU OFF pressionando as teclas IN-

START, MUTE no Controle Remoto SVC. Após finalizar o ajuste, pressione a tecla TV/AV para sair.

6.4 Ajuste (Manual)

(1) O balanço de branco pode ser ajustado por meio do

Controle Remoto SVC. (2) Entre no modo de ajuste pressionando a tecla IN-START. (3) Ajuste o item com CH D , E. (4) Ajuste os dados com VOL F , G.

(5) Procedimentos de Ajuste

1. Ajuste o contraste e o brilho até que o sinal da área de alta luminosidade seja 45Ft_L.

2. Selecione o R-DRIVE(VP 7) e ajuste a coordenada X em alta luminosidade; selecione B-DRIVE(VP 9) e ajuste a coordenada Y de modo que as coordenadas de cor de alta luminosidade tenham os valores da tabela abaixo.

3. Ajuste o contraste e o brilho de modo que o nível do brilho seja de 4,5Ft_L.

4. Selecione o R BIAS(VP 4) e ajuste a coordenada X em baixa luminosidade, selecione B BIAS(VP 6) e ajuste a coordenada Y de modo que as coordenadas da cor em baixa luminosidade tenham os valores da tabela abaixo.

5. Repita os passos do 1 ~ 4 até obter as coordenadas da cor em alta e baixa luminosidade.

6. Revise os resultados do ajuste utilizando um medidor de balanço de branco.

- 7 -

Temperatura da cor

12,000¡ 800

Coordenada X

0.270¡ 0.003

Coordenada Y

0.283¡ 0.003

Montagem DY para

CPT

Montagem CPT

Como operação preparatória antes de montar o CPT, enrole uma fita de algodão para proteger as conexões CPT do EIXO CPT e DY. Neste instante, o extremo da fita deve ser sobreposta e cortada na direção do EIXO.

Deixe a tela na posição Padrão. Opere o Heat-Run por cerca de 15 minutos.

Torque deve ser 9-11 kg f.cm ao fxar o DY.

Fixe o Imã na posição conforme a figura abaixo. Seja cuidadoso para não permitir que o eixo do CPT faça sombra durante o ajuste DY.

HEAT RUN

Degaussing

Ajuste STC

Ajuste de PUREZA

Fixe o DY

Tensão de ADJ da

Tela.

Fixe o W/B

FOCUS ainda não

ADJ.

STC ainda não ADJ.

DYC ainda não ADJ.

Convergence Magnet

¢‚

15 ~ 20mm

6Pole

¢‚

Page 8

7. Ajuste de Foco

Ajuste após funcionar a unidade por um tempo suficiente.

7.1 Passos Preliminares

Receba uma Padrão Digital e ajuste o modo de Imagem (Picture Mode) para “CLEAR”.

7.2 Ajuste

Ajuste o volume de Focus (foco) superior do FBT para a melhor focalização da linha horizontal A e linha vertical B.

8. Ajuste de Sub-Brilho

Deve-se ajustar, em primeiro lugar, o balanço de branco.

8.1 Passos Preliminares

(1) Receba o espaço mono (2) Selecione a condição de image “CLEAR”.

8.2 Adjustment

(1) Selecione o modo de Sub-Brilho pressionando a tecla ADJ

ou SVC no Controle Remoto de SVC.

(2) Ajuste até que o número “1” desapareça na escala de

cinza do sinal do monoscópio por meio das teclas VOL F e VOL G.

9. Ajuste de Sub-Tint

Este ajuste deve ser efetuado quando o TINT estiver ativado.

(1) Receba o SMPTE. (2) Selecione o modo de Sub-Tint pressionando a tecla ADJ

ou SVC no Controle Remoto de SVC.

(3) O ajuste até a cor cobre e o fundo parece com bottons

VOLF, VOLG.

10. Ajuste de dados de Deflexão

10.1 Passos Preliminares

(1) Fixe os dados de deflexão com o Controle Remoto de SVC. (2) Entre no modo de ajuste de deflexão por meio da tecla IN-

START. (3) Use as teclas CH D e CH E para mudar os itens de ajuste. (4) Use as teclas VOL F e VOL G para mudar os dados.

10.2 Ajuste

(1) Ajuste de Posição Horizontal

Selecione VP 1(H POS) e ajuste até que a imagem

esquerda e direita sejam simetricamente iguais.

(2) Ajuste de Posição Vertical

Selecione o VP 2(V POS) e ajuste até que o centro

mecânico e o centro da tela coincidam.

(3) Ajuste da Altura

Selecione VP 3(V SIZE) e ajuste até que o pequeno

círculo interno do Padrão Digital coincida com a linha

exterior da tela como é mostrado na figura.

- 8 -

0 1 2 3 4 5 6 7 8 9

MONO SCOPE

F GRAY SCALE

F COLOR BAR

Page 9

- 9 -

11. Tabela de dados de ajuste IIC BUS

VP 0 VP 1 VP 2 VP 3 VP 4 VP 5 VP 6 VP 7 VP 8

VP 9 VP 10 VP 11 VP 12 VP 13 VP 14 VP 15 VP 16 VP 17 VP 18 VP 19 VP 20 VP 21 VP 22 VP 23 VP 24 VP 25 VP 26 VP 27 VP 28 VP 29 VP 30 VP 31 VP 32 VP 33 VP 34 VP 35 VP 36

Ajuste

RF AGC Delay H PHASE V Shift(V POSI) Vertical Size Red Bias Green Bias Blue Bis Red Drive Green Drive Blue Drive V LIN(Vertical Linearity) Vertical S-Correction V.COMP H BLK L H BLK R AFC Gain & gate H Freq. Count Down Mode VBLK SW FBP Blanking OR SW Filter System Y APF Select Color System C/VCO Adjustment PAL APC SW S.TRAP.SW VIF System SW VCO Freq SIF System SW SIF Bias(sub-bright) Brightness Control Bright ABL Defeat Bright Mid Stop Defeat Bright ABL Threshold RGB Temp SW Coring Gain Select Pre-shoot Adjustment

Intervalo

0 ~ 63 0 ~ 31

0 ~ 15 0 ~ 127 0 ~ 255 0 ~ 255 0 ~ 255 0 ~ 127

0 ~ 15 0 ~ 127

0 ~ 31

0 ~ 3 0 ~ 3 0 ~ 3

0 / 1

0 ~ 63

0 ~ 7

0 / 1

0 `/ 1

0 ~ 15

0 / 1 0 ~ 7 0 ~ 7

0 / 1

0 / 1 0 ~ 3

0 ~ 63

0 ~ 3

0 ~ 127 0 ~ 127

0 / 1

0 / 1 0 ~ 7

0 / 1 0 ~ 3 0 ~ 3

OSD

RF AGC

H POS V POS

V SIZE R BIAS G BIAS B BIAS

R DRIVE G DRIVE B DRIVE

V LIN

V S-CORR

V COMP

H BLK L

H BLK R

AFC GAIN

H FREQ

CD MODE

VBLK SW

FBP SW

YC FILTER

Y APF

C SYSTEM

C VCO

PAL APC

S TRAP SW

VIF SYS

VCO FREQ

SIF SYS

SUB BIAS

BRIGHT

ABL

BRI STOP

ABL TH

RGB TEMP

COR GAIN

PRE SHOOT

Ajuste Inicial

40 15

83 127 100 127

8 64 24 10

0 15

3 28

0 70 64

Observações

Necessário Necessário Necessário Necessário Necessário

Desnecessário

Necessário Necessário

Desnecessário

Necessário

Desnecessárioy

Page 10

- 10 -

VP 37 VP 38 VP 39 VP 40 VP 41 VP 42 VP 43 VP 44 VP 45 VP 46 VP 47 VP 48 VP 49 VP 50 VP 51 VP 52 VP 53 VP 54 VP 55 VP 56 VP 57 VP 58 VP 59 VP 60 VP 61 VP 62 VP 63 VP 64 VP 65 VP 66 VP 67 VP 68 VP 69 VP 70 VP 71

VP72

VP73 VP 74 VP 75

Ajuste

Over-shoot Adjustment Y Gamma start point Select DC Restoration Select Black Stretch Start Point Black Stretch Gain Select C Bypass C Kill On C Kill Off Color Killer Operational Point Select R/B Gain Balance R/B Angle B-Y DC Level R-Y DC Level Video Level OVER.MOD.SW OVER.MOD.LEVEL Tint Through Y TH Y Gain R width R offset B width B offset T Disable V TRANCE Audio Mute Video Mute Sync Kill Vertical Kill SVO or fsc Output Gray Mode Cross B/W Half Tone Blank Defeat C Ext CbCr IN Audio SW VOL.FIL FM Mute

Intervalo

0 ~ 3 0 ~ 3 0 ~ 3 0 ~ 3 0 ~ 3

0 / 1 0 / 1 0 / 1

0 ~ 7 0 ~ 15 0 ~ 15 0 ~ 15 0 ~ 15

0 ~ 7

0 / 1

0 ~ 15

0 / 1 0 ~ 3 0 ~ 3 0 ~ 3 0 ~ 3 0 ~ 3 0 ~ 3

0 / 1

0 / 1 0 ~ 3 0 ~ 3

0 / 1

OSD

OVER SHOOT

Y GAMMA

DC REST

B-ST START

B-ST GAIN C BYPASS

C KILL ON

C KILL OFF

C KILL OPER

RB BAL

RB ANG B-Y LEVEL R-Y LEVEL

V LEVEL

OVER MO SW

OVER MO LE

TINT TH

Y TH

Y GAIN

R WIDTH

R OFFSET

B WIDTH

B OFFSET T DISABLE V TRANCE

A MUTE

V MUTE

SYNC KILL

V KILL

FSC SW

GRAY

CROSS BW

H-TONE

RGB BLK

C EXT

CRCB IN

AUDIO SW

VOL FIL

FM MUTE

Ajuste Inicial

3 0 1 1 2 0 0 0 7 5

5 11 10

Observações

Desnecessário Desnecessário Desnecessário Desnecessário Desnecessário Desnecessário Desnecessário Desnecessário Desnecessário Desnecessário Desnecessário Desnecessário Desnecessário Desnecessário Desnecessário Desnecessário Desnecessário Desnecessário Desnecessário Desnecessário Desnecessário Desnecessário Desnecessário Desnecessário Desnecessário Desnecessário Desnecessário Desnecessário Desnecessário Desnecessário Desnecessário Desnecessário Desnecessário Desnecessário Desnecessário Desnecessário Desnecessário Desnecessário Desnecessário

Page 11

- 11 -

VP 76 VP 77 VP 78 VP 79 VP 80 VP 81 VP 82 VP 83

Ajuste

IF AGC Defeat A.MONI.SW De-emphasis TC FM Gain S Trap Test C. Trap Test Auto-Flesh OSD Contrast

Intervalo

0 / 1 0 / 1 0 / 1

0 / 1 0 ~ 7 0 ~ 7

0 / 1 0 ~ 3

OSD

IF AGC

A-OUT SW

DE-EMPH

FM GAIN

S TRAP C TRAP

FLESH

OSD CONT

Ajuste Inicial

0 0 1 1 4 4 0 0

Observações

Desnecessário Desnecessário Desnecessário Desnecessário Desnecessário Desnecessário Desnecessário Desnecessário

VP 85 VP 86

Ajuste Intervalo

0 ~ 100

-20(R) ~ +20(G)

OSD

SUB-BRIGHT

SUB TINT

Ajuste Inicial

Observações

Necessário

Desnecessário

12. Tabela de dados de ajuste IIC BUS(SUB)

Page 12

- 12 -

VISTA EXPLODIDA

320

300

310

330

120

504

174

500

520

400

943

150

510

170

913

112

600

912

Page 13

- 13 -

112 6335V20011A CPT ASSEMBLY,A48EAK01X112 (+0.1)-(-0.4)G[V] NON PHILIPS WITH ITC 120 6400VF5001B SPEAKER,MID-RANGE LG FOSTER 16 OHM 5/7W 83DB 126X57MM 150 150-D02Y COIL,DEGAUSSING CU 20 60TURN 15 OHM D02M (NYLON) 170 170-A01D EARTH,CPT EARTH(19) 174 6410VWH014D POWER CORD,1389-0190 2400MM L1=200MM HOUSING AZ LOCAL BLACK 300 3091V00782D CABINET ASSEMBLY,RP-20CC95 MONO MC059A LGESY-AZ CKD

3091V00782B CABINET ASSEMBLY,LGEAZ LOCAL 310 5020V01054A BUTTON,CONTROL RP-20CC90 ABS, HF-380 6KEY LGEAZ EXPORT 320 320-062H SPRING,COIL 330 5020V01053A BUTTON,POWER RP-20CC90 ABS, HF-380 1KEY LGEAZ EXPORT 400 3809V00553C BACK COVER ASSEMBLY,RP-20CC90 DVD(1PHONE) MC059A

3809V00553B BACK COVER ASSEMBLY,RP-20CC95 500 31419MN932D CHASSIS ASSEMBLY,MAIN MC059A RP-20CC97.NWZPLCZ, RF 5W+5W SY-AZ

3141VMN991F CHASSIS ASSEMBLY,MAIN MC059A RP-20CC95.NWZPLCZ

3141VMNZS2A CHASSIS ASSEMBLY,MAIN MC059A AZ 504 351-008A LINK,POWER S/W FOR MC-97A CHASSIS 510 6871VSN801A PCB ASSEMBLY,SUB CRTMIN MC059A 20NOR CPT B/D SVC ASSY SY-AZ

6871VSN901B PCB ASSEMBLY,SUB CRTMIN MC059A CPT B/D SVC ASSY AZ

520 68719MM552D PCB ASSEMBLY,MAIN MC059A RP-20CC97 NWZPLCZ LPD SY-AZ

6871VMM551F PCB ASSEMBLY,MAIN MC059A RP-20CC95.NWZPLCZ SY-AZ

6871VMMZS5A PCB ASSEMBLY,MAIN MC059A AZ 600 6871VSMF09B PCB ASSEMBLY,SUB A/V MC059A M-IN/SIDE/ST/9041/FD1.FC9.FX4AZ.

6871VSMF09D PCB ASSEMBLY,SUB MC059A RP-20CC95.NWZPLCZ A/V AZ 912 332-240B SCREW,DRAWING P TYPE D4.0 16.0MM FZMY-1 WITH WASHER D14 913 332-057B SCREW ASSY,HEXAGON HEAD 943 1PTF0403116 SCREW TAP TITE(P),TRUSS HEAD

LISTA DAS VISTAS EXPLODIDAS

Pos. n˚

Peça n˚

Descrição da Peça

Page 14

LISTA DE PEÇAS DE REPOSIÇÃO

Pos. n˚ Peça n˚ Descrição da Peça

D601 D602 D603 D604 D801 D802 D803 D804 “ D813 “ D815 “ D824 D826 “ D901 D902 “ D903 DB801 ZD102 ZD103 ZD412 ZD601 ZD801 ZD802 ZD804 ZD851

C101 C103 C107 C108 C11 C110 C12 C1225 C1226 C1227 C132 C14 C14 C15 C16 C17 C19 C210

0DSGF00019A 0DS141489AB 0DS141489AB 0DS141489AB 0DD100009AM 0DD100009AM 0DD100009AM 0DR150009AB 0DD150009CC 0DRDC00014F 0DD300009AC 0DRDC00014A

0DD060009AC 0DRTW00141A 0DRDC00014F

0DD30009AC 0DR140039AC 0DS141489AB 0DSGF00019A 0DR140039AC

0DRTW00131A

0DZ510009BF 0DZ300009AG 0DZ910009BD

0DZ510009BF 0DZ620009AH

0DZ510009BF

0DZ510009BF 0DZ620009AH

0CN1030F679 0CE106DK618

0CN1020K519 0CE337DD618

0CC1800K415 0CE106DF618

0CC1800K415 0CE106DF618 0CE107DD618 0CE107DD618 0CE107DF618 0CE227DD618 0CE227DD618 0CE334DK618 0CE225DK618 0CQ3331N509

0CN1010K519

181-007C

1N4148 DO35 100V 0.15A 2A 1N4148 TP GRANDE - 20V 1N4148 TP GRANDE - 20V 1N4148 TP GRANDE - 20V EU1ZV(1) 200V 0.25A 15A 0.4US EU1ZV(1) 200V 0.25A 15A 0.4US EU1ZV(1) 200V 0.25A 15A 0.4US RGP15G RGP15G *LGEAZ RU3AM TP52 DO41 500V 1.0A 30A RU3AMV 600V 1.5A 50A *LGEAZ TVR06J TP52 DO41 600V 0.6A 25A TVR06J 600V 250NSEC *LGEAZ SFAF504G ITO220 200V RU3AM TP52 DO41 500V 1.0A RU3AMV(1) 600V *LGEAZ 1N4003E A405 200V 1A 1N4148 TP GRANDE - 20V 1N4148 DO35 100V 0.15A 2A *LGEAZ 1N4003E A405 200V 1A D2SB60 600V 1.5A .A .SEC 10UA ZENERS,GDZ5.1B ZENERS,GDZJ30B ZENERS,GDZJ9.1B ZENERS,GDZ5.1B ZENERS,MTZJ6.2A ZENERS,GDZ5.1B ZENERS,GDZ5.1B ZENERS,MTZJ6.2A

10000PF D 16V 20% X5R TA52 10UF STD 50V 20% FL TP 5 1000PF D 50V 10% B(Y5P) TA52 330UF STD 10V 20% FL TP 5 18PF D 50V 5% NP0 TR 10UF STD 16V 20% FL TP 5 18PF D 50V 5% NP0 TR 10UF STD 16V 20% 100UF STD 10V 20% FL TP 5 100UF STD 10V 20% FL TP 5 100UF STD 16V 20% FL TP 5 220UF STD 10V 20% FL TP 5 220UF STD 10V 20% FL TP 5

0.33UF STD 50V 20% FL TP 5

2.2UF STD 50V 20% FL TP 5

0.033UF D 100V 10% PE TP5 100PF D 50V 10% B(Y5P) TA52 MPE ECQ-V1H104JL3(TR), 50V 0.1UF J

Pos. n˚ Peça n˚ Descrição da Peça

IC02 IC301 IC501 IC601 “ IC661 IC662 IC751 IC801 IC802 IC803 IC804 IC805

Q10 Q16 Q241 Q401 Q402 Q403 Q601 Q671 Q672 Q801 Q813 Q901 Q902 Q903

D301 “ D302 “ D303 D403 “ D405 “ D501 “ D502 “ D505 “ D601

0IMCRAL011A 0IPRPSA006B 0ICTMSA002D 0IPMGSA024B 0IPMGSA024A

0IMCRMN013A

0IPMGA0006A 0IPRPSA018A 0IPMGSK016A 0IPRPKD003A

0IKE780500Q

0IMCRKE002B

0ISK110000A

0TR534309AA 0TR102009AB 0TR126609AA 0TR322809AA 0TRSA10004A 0TR421009CC 0TR126609AA 0TR126609AA 0TR126609AA 0TR534309AA 0TR102009AB 0TR233009CA 0TR233009CA 0TR233009CA

0DRDC00014A

0DD060009AC

0DRDC00014C

0DD400509AA 0DS141489AB 0DS141489AB 0DSGF00019A 0DS141489AB 0DSGF00019A 0DS141489AB 0DSGF00019A 0DS141489AB 0DSGF00019A

0DRDC00014A

0DD060009AC 0DS141489AB

AT24C04-10PI-2.7 8P PDIP ST EEPROM 4K LA78040N 7Z BK 1.5A VERT. OUT LG6319R57C0-E 64P MC059A REMASKING LA42072NLG-E 13P ST 7W 2CH AUDIO AMP LA4207 13P *20CC95 MSP3425G PO B8 V3 52P SOUND AZ7033Z AAC TO-92 3P TP 3.3V LA7958N-E 22P A/V SWITCHING STR-W6753 6PIN T0220F-6L PC17L1 KODENSHI 4P/DIP KIA7805API 3P TO-220 KIA78R09API 4P TO-220IS SE110N(LF12) 3P 110V ERROR AMP

2SC5343Y TP AUK KRC102M(KRC1202) KTA1266-Y(KTA1015) TO92 50V KTC3228-0 TP(KTC2383),KEC TT2170LS-YB11 TO-220FM 1500V 5A BF421(PNP) TO92 VCBO -300V ICM KTA1266-Y(KTA1015) KEC TP TO92 50V KTA1266-Y(KTA1015) KEC TP TO92 50V KTA1266-Y(KTA1015) KEC TP TO92 50V 2SC5343Y TP AUK KRC102M(KRC1202) KSC2330-Y TP SAMSUNG TO-92L KSC2330-Y TP SAMSUNG TO-92L KSC2330-Y TP SAMSUNG TO-92L -

TVR06J TP52 DO41 600V 0.6A 25A TVR06J 600V 250NSEC *LGEAZ 1N4005GP TP52 DO41 600V 1.0A 30A 1N4005 DO204AL 600V 1A 30A *LGEAZ 1N4148 TP GRANDE - 20V 1N4148 TP GRANDE - 20V 1N4148 DO35 100V 0.15A 2A *LGEAZ 1N4148 TP GRANDE - 20V 1N4148 DO35 100V 0.15A 2A *LGEAZ 1N4148 TP GRANDE - 20V 1N4148 DO35 100V 0.15A 2A *LGEAZ 1N4148 TP GRANDE - 20V 1N4148 DO35 100V 0.15A 2A *LGEAZ TVR06J TP52 DO41 600V 0.6A 25A TVR06J 600V 250NSEC *LGEAZ 1N4148 TP GRANDE - 20V

TRANSISTOR

- 14 -

RUN DATE : 2006.1.12

For Capacitor & Resistors, the charactors at 2nd and 3rd digit in the P/No. means as follows;

CC, CX, CK, CN : Ceramic CQ : Polyestor CE : Electrolytic

RD : Carbon Film RS : Metal Oxide Film RN : Metal Film RF : Fusible

DIODE

CAPACITOR

Page 15

- 15 -

Pos. n˚ Peça n˚ Descrição da Peça

C211 C212 C233 “ C234 C242 C243 C246 C28 C280 C281 C30 C303 C305 C306 C307 C309 C310 C312 C313 C314 C321 C322 C40 C404 C407 C408 C409 C412 C413 C414 C415 C50 C501 C502 C503 C504 C506 C507 C509 C51 C510 C511 C512 C513 C514 C515 C516 C517 C518 C519 C521

181-007C

181-007H 0CN2220F569 0CN8220F579 0CN2220F569 0CE475DK618 0CE475DK618 0CE227DD618 0CE107DD618 0CE475DK618 0CE475DK618 0CN1030F679 0CK4710W515 0CQ6831N509 0CQ4731N509 0CE107DJ618 0CE227DJ618 0CQ1041N409 0CE474DK618 0CE106DK618 0CQ1041N409 0CE108DH618 0CN1020K519 0CE107DD618 0CK4710W515 0CE106DH618 0CE225DP618 0CE227DD618

181-013P 0CK2220W515

181-015G 0CE475DK618 0CN2210K519 0CX3300K409 0CN2230H949 0CX3300K409 0CE105DK618 0CN2230H949 0CN1520F569 0CE106DK618 0CN2210K519 0CN1030F679 0CE107DD618

0CF4741L438

181-007F

181-009R 0CE227DD618 0CQ1531N509 0CE335DK618 0CE107DD618 0CN1030F679 0CE107DD618

MPE ECQ-V1H104JL3(TR), 50V 0.1UF J MPE ECQ-V1H474JL3(TR), 50V 0.47UF J 2200PF D 16V 10% X7R TA52 8200PF D 16V 10% *20CC95 2200PF D 16V 10% X7R TA52

4.7UF STD 50V 20% FL TP 5

4.7UF STD 50V 20% FL TP 5 220UF STD 10V 20% FL TP 5 100UF STD 10V 20% FL TP 5

4.7UF STD 50V 20% FL TP 5

4.7UF STD 50V 20% FL TP 5 10000PF D 16V 20% X5R TA52 470PF D 500V 10% B(Y5P) TR

0.068UF D 100V 10% PE TP5

0.047UF D 100V 10% PE TP5 100UF STD 35V 20% FL TP 5 220UF STD 35V 20% FL TP 5

0.1UF D 100V 5% PE TP5

0.47UF STD 50V 20% FL TP 5 10UF STD 50V 20% FL TP 5

0.1UF D 100V 5% PE TP5 1000UF STD 25V 20% FL TP 5 1000PF D 50V 10% B(Y5P) TA52 100UF STD 10V 20% FL TP 5 470PF D 500V 10% B(Y5P) TR 10UF STD 25V 20% FL TP 5

2.2UF STD 160V 20% FL TP 5 220UF STD 10V 20% FL TP 5 MPP 400V 0.33UF J 2200PF D 500V 10% B(Y5P) TR MPP 1600V 0.0077UF H

4.7UF STD 50V 20% FL TP 5 220PF D 50V 10% B(Y5P) TA52 33PF D 50V 5% 22000PF D 25V 80%,-20% F(Y5V) TA52 33PF D 50V 5% 1UF STD 50V 20% FL TP 5 22000PF D 25V 80%,-20% F(Y5V) TA52 1500PF D 16V 10% 10UF STD 50V 20% FL TP 5 220PF D 50V 10% B(Y5P) TA52 10000PF D 16V 20% X5R TA52 100UF STD 10V 20% FL TP 5

0.47UF D 63V 5% TP 5 M/PE NI MPE ECQ-V1H224JL3(TR), 50V 0.22UF J PP 200V 0.022UF K 220UF STD 10V 20% FL TP 5

0.015UF D 100V 10% PE TP5

3.3UF STD 50V 20% FL TP 5 100UF STD 10V 20% FL TP 5 10000PF D 16V 20% X5R TA52 100UF STD 10V 20% FL TP 5

Pos. n˚ Peça n˚ Descrição da Peça

C523 C524 C526 C527 C527 C528 C529 C530 C531 C532 C533 C534 C535 C536 C537 C539 C540 C541 C542 C543 C544 C56 C602 C603 C604 “ C605 C606 C607 C608 C609 C610 C611 C612 C613 C614 C661 C662 C664 C665 C666 C667 C668 C670 C672 C673 C674 C675 C677 C680 C681 C684

0CE477DD618 0CE474DK618 0CE107DD618

181-007G

0CE105DK618

0CN1030F679 0CE105DK618 0CE225DK618 0CE474DK618

0CN1040K949 0CQ4731N509

0CN1030F679

0CN1030F679 0CE105DK618

0CN1010K519

0CN1010K519 0CE475DR618

0CN1510K519 0CQ1831N509 0CQ3331N509 0CN2230H949

0CN4710K519 0CE226DF618 0CE475DK618 0CQ1831N509 0CQ1031N509 0CE476DF618

181-007C 0CE106DF618 0CE106DF618 0CQ1831N509 0CE475DK618 0CE476DH618

181-007C

0CN1010K519 0CN1010K519 0CN1030F679 0CN1030F679

0CE335DK618

0CN3320F569

0CN3320F569 0CE106DF618 0CE106DF618

0CN1030F679

0CN1030F679 0CE106DF618 0CE475DK618

0CN1030F679 0CE106DF618

0CN1030F679

470UF STD 10V 20% FL TP 5

0.47UF STD 50V 20% FL TP 5 100UF STD 10V 20% FL TP 5 MPE ECQ-V1H334JL3(TR), 50V 0.33UF J 1UF STD 50V 20% FL TP 5 10000PF D 16V 20% X5R TA52 1UF STD 50V 20% FL TP 5

2.2UF STD 50V 20% FL TP 5

0.47UF STD 50V 20% FL TP 5

0.1UF D 50V 80%,-20% F(Y5V) TA52

0.047UF D 100V 10% PE TP5 10000PF D 16V 20% X5R TA52 10000PF D 16V 20% X5R TA52 1UF STD 50V 20% FL TP 5 100PF D 50V 10% B(Y5P) TA52 100PF D 50V 10% B(Y5P) TA52

4.7UF STD 250V 20% FL TP 5 150PF D 50V 10% B(Y5P) TA52

0.018UF D 100V 10% PE TP5

0.033UF D 100V 10% PE TP5 22000PF D 25V 80%,-20% F(Y5V) TA52 470PF D 50V 10% B(Y5P) TA52 22UF STD 16V 20% FL TP 5

4.7UF STD 50V 20% FL TP 5

0.018UF D 100V 10% PE TP5

0.01UF D 100V 10% *20CC95 47UF STD 16V 20% FL TP 5 MPE ECQ-V1H104JL3(TR), 50V 0.1UF J 10UF STD 16V 20% FL TP 5 10UF STD 16V 20% FL TP 5

0.018UF D 100V 10% PE TP5

4.7UF STD 50V 20% FL TP 5 47UF STD 25V 20% FL TP 5 MPE ECQ-V1H104JL3(TR), 50V 0.1UF J MPE ECQ-V1H104JL3(TR), 50V 0.1UF J MPE ECQ-V1H104JL3(TR), 50V 0.1UF J 100PF D 50V 10% B(Y5P) TA52 100PF D 50V 10% B(Y5P) TA52 10000PF D 16V 20% X5R TA52 10000PF D 16V 20% X5R TA52

3.3UF STD 50V 20% FL TP 5 3300PF D 16V 10% X7R TA52 3300PF D 16V 10% X7R TA52 10UF STD 16V 20% FL TP 5 10UF STD 16V 20% FL TP 5 10000PF D 16V 20% X5R TA52 10000PF D 16V 20% X5R TA52 10UF STD 16V 20% FL TP 5

4.7UF STD 50V 20% 10000PF D 16V 20% X5R TA52 10UF STD 16V 20% FL TP 5 10000PF D 16V 20% X5R TA52

For Capacitor & Resistors, the charactors at 2nd and 3rd digit in the P/No. means as follows;

CC, CX, CK, CN : Ceramic CQ : Polyestor CE : Electrolytic

RD : Carbon Film RS : Metal Oxide Film RN : Metal Film RF : Fusible

Page 16

- 16 -

Pos. n˚ Peça n˚ Descrição da Peça

C685 C686 C687 C688 C689 C690 C699 C702 C704 C756 C757 C758 C760 C761 C763 C764 C765 C766 C767 C802 C803 C804 C805 C809 C810 C811 C812 C813 C814 C815 C817 C818 C819 C821 C826 “ C831 “ C833 C835 “ C843 C850 “ C853 C901 C902 C904 C904 C907 C908

J709

0CE106DF618 0CX1000K409 0CX5600K409 0CX5600K409 0CC0200K115 0CC0200K115 0CE227DD618 0CE106DF618 0CE106DF618 0CE106DF618 0CE105DK618 0CE105DK618 0CE105DK618 0CE105DK618 0CE106DF618 0CN1030F679 0CE106DF618 0CE107DF618 0CN1030F679

0CQZVBK002A

181-001F 0CK10202515 0CK10202515

0CE105DK618 0CE336DK618

181-011B

0CK4710W515

181-091R

0CE227DP61A 0CK8210K515

181-007C

0CQ4731N509 0CK1520K515 0CK4710W515 0CE108DF618 0CE228DF618 0CE107DF618 0CE227DF618 0CE107DD618 0CE107CP618 0CE476CP618

181-120K

0CE108DF618 0CE477DF618 0CE107DD618 0CE475DR618 0CN2710K519 0CN2710K519 0CN2710K519 0CN3910K519

0CK12202510

0LA0102K119

10UF STD 16V 20% FL TP 5 10PF D 50V 5% SL TA52 56PF D 50V 5% SL TA52 56PF D 50V 5% SL TA52 2PF D 50V 0.5 PF NP0 TR 2PF D 50V 0.5 PF NP0 TR 220UF STD 10V 20% FL TP 5 10UF STD 16V 20% FL TP 5 10UF STD 16V 20% FL TP 5 10UF STD 16V 20% FL TP 5 1UF STD 50V 20% FL TP 5 1UF STD 50V 20% FL TP 5 1UF STD 50V 20% FL TP 5 1UF STD 50V 20% FL TP 5 10UF STD 16V 20% FL TP 5 10000PF D 16V 20% X5R TA52 10UF STD 16V 20% FL TP 5 100UF STD 16V 20% FL TP 5 10000PF D 16V 20% X5R TA52 A.C 275V 0.1UF M (S=15) CE 400V 220UF M LUG (85) 1000PF D 2KV 10% TR B(Y5P) 1000PF D 2KV 10% TR B(Y5P) 1UF STD 50V 20% FL TP 5 33UF STD 50V 20% FL TP 5

0.001UF D 1.6KV J M/PP NI FM20 470PF D 500V 10% B(Y5P) TR R 1000PF 1KV 10%,-10% R/TP TP5 220UF STD 160V 20% FL TP 7.5 820PF D 50V 10% B(Y5P) TR MPE ECQ-V1H104JL3(TR), 50V 0.1UF J

0.047UF D 100V 10% PE TP5 1500PF D 50V 10% B(Y5P) TR 470PF D 500V 10% B(Y5P) TR 1000UF STD 16V 20% FL TP 5 2200UF STD 16V 20% *20CC95 100UF STD 16V 20% FL TP 5 220UF STD 16V 20% *20CC95 100UF STD 10V 20% FL TP 5 100UF SHL,SD 160V 20% FL TP 5 47UF SHL,SD 160V 20% *20CC95 2200PF 4KV M E FMTW LEAD 4.5 1000UF STD 16V 20% FL TP 5 470UF STD 16V 20% *20CC95 100UF STD 10V 20% FL TP 5

4.7UF STD 250V 20% FL TP 5 270PF D 50V 10% B(Y5P) TA52 270PF D 50V 10% B(Y5P) TA52 270PF D 50V 10% B(Y5P) TA52 390PF D 50V 10% B(Y5P) TA52 1200PF D 2KV 10% B(Y5P) R

INDUCTOR,10UH 10%

Pos. n˚ Peça n˚ Descrição da Peça

L401 L501 L662 L802 T402 T403 T803 “

C3 P101 “ P201 P205 “ P401 P602 “ P605 “ P610 “ P801 P802 P901 P901

C1 C2 C4 C5 P1202 P1203A P1206A

JA01 “ JA1201 “ JA1202 “

C221 C222 C232 C235 FR301 FR401

150-L01R 0LA0122K119 0LA0152K119

150-C02F 6174V-6002U

151-C02B

6170VMCA43L

6170VMCA43K

366-036B 366-932B 366-921B 366-921E 366-932E 366-921E

366-043K 366-932C 366-921C

366-932B

366-921B 366-921D 366-932D

366-043B

366-043B 366-009D 366-009D

387-917J

387-603E

6631V25014H 6631V25034H

387-A06G 387-A05E 387-A06G

6612VJH023A 6612VJH004D 6613V00004B 6613V00004M

380-068B 380-068D

0RD2203F609 0RD2203F609 0RD2203F609 0RD2203F609

0RF0101J607

0RF0301K607

COIL,LINEARITY 38UH INDUCTOR,12UH INDUCTOR,15UH 10% COIL,CHOKE 82UH FBT,BSC26-N2121 20/21 TRANSFORMER,HDRIVER EI-2519 01UH TRANSFORMER,SMPS[COIL] EER3940 380UH TRANSFORMER,SMPS[COIL] EER3940 *20CC95

CONNECTOR,WAFER STAPLE CONNECTOR,WAFER IL-G-03P CONNECTOR,WAFER GIL-G-03P *LGEAZ CONNECTOR,WAFER 6PIN 2.54MM CONNECTOR,WAFER 6PIN 2.54MM CONNECTOR,WAFER 6PIN 2.54MM*LGEAZ CONNECTOR,WAFER 35929-0410 CONNECTOR,WAFER IL-G-04P CONNECTOR,WAFER IL-G-04P *LGEAZ CONNECTOR,WAFER IL-G-03P CONNECTOR,WAFER IL-G-03P *LGEAZ WAFER,IL-G-05 LGC 2.5MM S/T CONNECTOR,WAFER 5PIN 2.54MM CONNECTOR,WAFER 35929-0210 CONNECTOR,WAFER 35929-0210 CONNECTOR,WAFER 2.36PAI 1P CONNECTOR,WAFER 2.36PAI 1P

CONNECTOR ASSEMBLY,1P NON 500MM CONNECTOR ASSEMBLY,9P 2.5MM 430MM CONNECTOR ASSEMBLY,3P 2.5MM 800MM CONNECTOR ASSEMBLY,4P 2.5MM 350MM CONNECTOR ASSEMBLY,6P 2.5MM400MM CONNECTOR ASSEMBLY,5P 2.5MM 300MM CONNECTOR ASSEMBLY,6P 2.5MM 400MM

JACK,RCAPPJ126A 11P JACK,RCA PJ6056D 2P *20CC95 JACK ASSEMBLY,3P JACK ASSEMBLY,PJ6054M *20CC95 JACK,PHONE EARPHONE WITH SW JACK,PHONE UEJ-CV-003 *20CC95

220K OHM 1/6 W 5.00% TA52 220K OHM 1/6 W 5.00% TA52 220K OHM 1/6 W 5.00% TA52 220K OHM 1/6 W 5.00% TA52 1 OHM 1 W 5.00% TA62 3 OHM 2 W 5.00% TA62

For Capacitor & Resistors, the charactors at 2nd and 3rd digit in the P/No. means as follows;

CC, CX, CK, CN : Ceramic CQ : Polyestor CE : Electrolytic

RD : Carbon Film RS : Metal Oxide Film RN : Metal Film RF : Fusible

JACK

WAFER

CONNECTOR

COIL & TRANSFORMER

RESISTOR

Page 17

- 17 -

Pos. n˚ Peça n˚ Descrição da Peça

FR403 FR501 FR825 J511 J539 R1 R108 R109 R110 R1221 “ R1222 “ R132 R150 R154 R16 R17 R18 R19 R20 R21 R210 R22 R226 R23 R247 R249 R250 R251 R252 R280 R281 R301 R302 R303 R304 R305 R307 R308 R309 R310 R311 R313 R313 R315 R401 R403 R404 R406 R407 R408

0RF0121K607

0RF0101J607 0RP0050H709 0RD1000F609 0RD5100F609 0RD6800F609 0RD1802F609 0RD1003F609 0RS2702H609 0RD1500A609 0RD1000A609 0RD1500A609 0RD1000A609

0RS0392J607 0RD1003F609 0RD1001F609 0RD2401F609 0RD2201F609 0RD2701F609 0RD4700F609 0RD3600F609 0RD4701F609 0RD0752F609 0RD1003F609 0RD0752F609 0RD4701F609 0RD5100F609 0RD0752F609 0RD0752F609 0RD0752F609 0RD0752F609 0RD2203F609 0RD2203F609 0RN1502F409 0RD1001A609 0RD0331A609 0RD0331A609 0RN1202F609 0RD6801F609 0RD2402F609 0RD6801F609 0RD0101A609 0RD4702F609 0RD4702F609 0RN4702F409 0RS4700H609 0RD0472A609 0RD2001A609 0RD1500F609 0RS5601K607 0RS1002H609 0RD7502F609

1.2 OHM 2 W 5.00% TA62 1 OHM 1 W 5.00% TA62

0.05 OHM 1/2 W 10% TA52 100 OHM 1/6 W 5% TA52 510 OHM 1/6 W 5.00% 680 OHM 1/6 W 5% TA52 18K OHM 1/6 W 5.00% TA52 100K OHM 1/6 W 5% TA52 27K OHM 1/2 W 5.00% TA52 150 OHM 1/2 W(7.0) 5.00% TA52 100 OHM 1/2 W 5.00% *20CC95 150 OHM 1/2 W(7.0) 5.00% TA52 100 OHM 1/2 W 5.00% *20CC95 39 OHM 1 W 5.00% TA62 100K OHM 1/6 W 5% TA52 1K OHM 1/6 W 5% TA52

2.4K OHM 1/6 W 5.00% TA52

2.2K OHM 1/6 W 5.00% TA52

2.7K OHM 1/6 W 5% TA52 470 OHM 1/6 W 0.05 TA52 360 OHM 1/6 W 5.00% TA52

4.7K OHM 1/6 W 5% TA52 75 OHM 1/6 W 5.00% 100K OHM 1/6 W 5% TA52 75 OHM 1/6 W 5.00% TA52

4.7K OHM 1/6 W 5% TA52 510 OHM 1/6 W 5.00% TA52 75 OHM 1/6 W 5.00% TA52 75 OHM 1/6 W 5.00% TA52 75 OHM 1/6 W 5.00% TA52 75 OHM 1/6 W 5.00% TA52 220K OHM 1/6 W 5.00% TA52 220K OHM 1/6 W 5.00% TA52 15K OHM 1/6 W 1.00% TA52 1K OHM 1/2 W(7.0) 5.00% TA52

3.3 OHM 1/2 W(7.0) 5.00% TA52

3.3 OHM 1/2 W(7.0) 5.00% TA52 12K OHM 1/6 W 5.00% TA52

6.8K OHM 1/6 W 5.00% TA52 24K OHM 1/6 W 5.00% TA52

6.8K OHM 1/6 W 5.00% TA52 1 OHM 1/2 W(7.0) 5.00% TA52 47K OHM 1/6 W 5% TA52 47K OHM 1/6 W 5% TA52 47K OHM 1/6 W 1.00% TA52 470 OHM 1/2 W 5.00% TA52 47 OHM 1/2 W(7.0) 5.00% TA52 2K OHM 1/2 W(7.0) 5.00% TA52 150 OHM 1/6 W 5.00% TA52

5.6K OHM 2 W 5.00% TA62 10K OHM 1/2 W 5.00% TA52 75K OHM 1/6 W 5.00% TA52

Pos. n˚ Peça n˚ Descrição da Peça

R409 R41 R410 R413 R414 R416 R42 R420 R421 R423 R43 R501 R502 R504 R505 R506 R507 R508 R509 R510 R511 R512 R513 R514 R515 R516 R519 R520 R521 R522 R523 R524 R525 R526 R527 R528 R529 R530 R531 R532 R534 R536 R537 R547 R550 R561 R561 R562 R563 R564 R565 R566

0RD1002F609 0RD1000F609 0RD5101F609 0RD3300A609 0RD1002F609 0RS1001J607 0RD1004F609 0RD2403F609 0RD4700F609 0RD3001F609 0RD2703F609 0RD3301F609 0RD3902F609 0RD3901F609 0RD1000F609 0RD1000F609 0RD1000F609 0RD3901F609 0RD3901F609 0RD3901F609 0CN8220F579 0RN4701F409 0RD1200F609 0RD2200F609 0RD0102F609 0RD2200F609 0RD1202F609 0RD1000F609 0RD7501F609 0RD2402F609 0RD2403F609 0RD6200F609 0RD6202F609 0RD4702F609 0RD5600F609 0RD5101F609 0RD0332F609 0RD5100F609 0RD5100F609 0RD3901F609 0RD5100F609 0RD5100F609 0RD3300F609 0RD1103A609 0RS1002H609 0RD1000F609 0RD1000F609 0RD1000F609 0RD1000F609 0RD1000F609 0RD1000F609 0RD4701F609

10K OHM 1/6 W 5% TA52 100 OHM 1/6 W 5% TA52

5.1K OHM 1/6 W 5.00% TA52 330 OHM 1/2 W(7.0) 5.00% TA52 10K OHM 1/6 W 5% TA52 1K OHM 1 W 5.00% TA62 1M OHM 1/6 W 5% TA52 240K OHM 1/6 W 5.00% TA52 470 OHM 1/6 W 0.05 TA52 3K OHM 1/6 W 5.00% TA52 270K OHM 1/6 W 0.05 TA52

3.3K OHM 1/6 W 5.00% TA52 39K OHM 1/6 W 5.00%

3.9K OHM 1/6 W 5% 100 OHM 1/6 W 5% TA52 100 OHM 1/6 W 5% TA52 100 OHM 1/6 W 5% TA52

3.9K OHM 1/6 W 5% TA52

3.9K OHM 1/6 W 5% TA52 8200PF D 16V 10%

4.7K OHM 1/6 W 1.00% TA52 120 OHM 1/6 W 5.00% TA52 220 OHM 1/6 W 5.00% TA52 10 OHM 1/6 W 5% TA52 220 OHM 1/6 W 5.00% TA52 12K OHM 1/6 W 5% TA52 100 OHM 1/6 W 5%

7.5K OHM 1/6 W 5.00% TA52 24K OHM 1/6 W 5.00% TA52 240K OHM 1/6 W 5.00% TA52 620 OHM 1/6 W 5.00% TA52 62K OHM 1/6 W 5.00% TA52 47K OHM 1/6 W 5% TA52 560 OHM 1/6 W 5% TA52

5.1K OHM 1/6 W 5.00% TA52 33 OHM 1/6 W 5.00% TA52 510 OHM 1/6 W 5.00% TA52 510 OHM 1/6 W 5.00% TA52

3.9K OHM 1/6 W 5% TA52 510 OHM 1/6 W 5.00% TA52 510 OHM 1/6 W 5.00% TA52 330 OHM 1/6 W 5.00% TA52 110K OHM 1/2 W(7.0) 5.00% TA52 10K OHM 1/2 W 5.00% TA52 100 OHM 1/6 W 5% TA52 100 OHM 1/6 W 5% TA52 100 OHM 1/6 W 5% TA52 100 OHM 1/6 W 5% TA52 100 OHM 1/6 W 5% TA52 100 OHM 1/6 W 5% TA52

4.7K OHM 1/6 W 5% TA52

For Capacitor & Resistors, the charactors at 2nd and 3rd digit in the P/No. means as follows;

CC, CX, CK, CN : Ceramic CQ : Polyestor CE : Electrolytic

RD : Carbon Film RS : Metal Oxide Film RN : Metal Film RF : Fusible

Page 18

- 18 -

Pos. n˚ Peça n˚ Descrição da Peça

R58 R601 R602 R603 R604 R605 R607 R609 R610 R611 “ R612 R615 R616 R617 R618 R620 R65 R66 R664 R665 R666 R69 R701 R704 R705 R706 R707 R708 R712 R760 R761 R801 R803 R804 R805 R806 “ R807 R808 R809 R810 R812 R814 R82 R823 R831 R832 R835 R883 R884 R902

0RD4701F609 0RD0221A609 0RD0221A609 0RD0221A609 0RD0221A609 0RD1501F609 0RD1002F609 0RD1000F609 0RS0472K607 0RD1501F609 0RD2001F609 0RD5101F609 0RD1001F609 0RD5101F609 0RD1802F609 0RD1002F609 0RS0821K607 0RD2200F609 0RD3301F609 0RD1002F609 0RD3901F609 0RD3901F609 0RD2200F609 0RD1000F609 0RD1000F609 0RD1303F609 0RD1303F609 0RD1503F609 0RD1503F609 0RD0752F609 0RD1001F609 0RD1001F609

180-A03Q 0RD4701F609 0RS4702K607 0RS4702K607

180-A01N

180-A01M 0RD2200A609 0RD1501F609 0RD1001F609 0RD0472F609 0RD1003F609

0RKZVTA001C

0RD4701F609

0RS1500J607 0RD4701F609 0RD4701F609 0RD1001F609 0RD0822A609 0RD1201F609 0RD2204A609

4.7K OHM 1/6 W 5% TA52

2.2 OHM 1/2 W(7.0) 5.00% TA52

1.5K OHM 1/6 W 5% TA52 10K OHM 1/6 W 5% TA52 100 OHM 1/6 W 5% TA52 47 OHM 2 W 5.00% TA62

1.5K OHM 1/6 W 5% TA52 2K OHM 1/6 W 5% *20CC95

5.1K OHM 1/6 W 5.00% TA52 1K OHM 1/6 W 5% TA52

5.1K OHM 1/6 W 5.00% TA52 18K OHM 1/6 W 5.00% TA52 10K OHM 1/6 W 5% TA52

8.2 OHM 2 W 5.00% TA62 220 OHM 1/6 W 5.00% TA52

3.3K OHM 1/6 W 5.00% TA52 10K OHM 1/6 W 5% TA52

3.9K OHM 1/6 W 5% TA52

3.9K OHM 1/6 W 5% TA52 220 OHM 1/6 W 5.00% TA52 100 OHM 1/6 W 5% TA52 100 OHM 1/6 W 5% TA52 130K OHM 1/6 W 5.00% TA52 130K OHM 1/6 W 5.00% TA52 150K OHM 1/6 W 5% TA52 150K OHM 1/6 W 5% TA52 75 OHM 1/6 W 5.00% TA52 1K OHM 1/6 W 5% TA52 1K OHM 1/6 W 5% TA52 RW RECT G 7W 1.0 J DOUBLE(SP)

4.7K OHM 1/6 W 5% TA52 47K OHM 2 W 5.00% TA62 47K OHM 2 W 5.00% TA62

0.18 OHM 2 W 5% TA62 PRW

0.22 OHM 2 W 5% *20CC95 220 OHM 1/2 W(7.0) 5.00% TA52

1.5K OHM 1/6 W 5% TA52 1K OHM 1/6 W 5% TA52 47 OHM 1/6 W 5% TA52 100K OHM 1/6 W 5% TA52

8.2M OHM 1/2 W 5%

4.7K OHM 1/6 W 5% TA52 150 OHM 1 W 5.00%

4.7K OHM 1/6 W 5% TA52

4.7K OHM 1/6 W 5% TA52 1K OHM 1/6 W 5% TA52 82 OHM 1/2 W(7.0) 5.00% TA52

1.2K OHM 1/6 W 5% TA52

2.2M OHM 1/2 W(7.0) 5.00% TA52

Pos. n˚ Peça n˚ Descrição da Peça

R905 R906 R908 R912 R915 R916 R917 R918 R919 R920 R921 R922 R923 ZD505

SW11 SW12 SW13 SW14 SW15 SW16 SW801

FB801 L804 T802 X1 X501 X661 Z102

F801 F801A F801B LD11 PA01 “ SK901 TH802 TU101 VD801

A1 A2 “ “ A4

0RD4300F609 0RD1000F609 0RD1801F609 0RS1802K607 0RD4300F609 0RD1000F609 0RS1802K607 0RD1501A609 0RD1501A609 0RD1501A609 0RD1000F609 0RD4300F609 0RS1802K607 0RD1004F609

140-315A 140-315A 140-315A 140-315A 140-315A 140-315A

6600VM1001A

125-022R

125-022R 6200JB8008G 6212AA2998A

156-A01V

156-A02M 6200QL3001B

0FS4001B51D

430-813A 430-813A

0DLLT0020AA

6712SCA228B 6712SCA226B 6620VBC003A

163-054F

6700NFNS11F

164-003G

3828VA0521F 6710V00149B 6710V00149A 6710V00040U

450-017C

430 OHM 1/6 W 5.00% TA52 100 OHM 1/6 W 5% TA52

1.8K OHM 1/6 W 5.00% TA52 18K OHM 2 W 5.00% TA62 430 OHM 1/6 W 5.00% TA52 100 OHM 1/6 W 5% TA52 18K OHM 2 W 5.00% TA62

1.5K OHM 1/2 W(7.0) 5.00% TA52

1.5K OHM 1/2 W(7.0) 5.00% TA52 100 OHM 1/6 W 5% TA52 430 OHM 1/6 W 5.00% TA52 18K OHM 2 W 5.00% TA62 1M OHM 1/6 W 5% TA52

SWITCH,TACT SKHV17910B SWITCH,TACT SKHV17910B SWITCH,TACT SKHV17910B SWITCH,TACT SKHV17910B SWITCH,TACT SKHV17910B SWITCH,TACT SKHV17910B SWITCH,PUSH SDKLA1 250V 5A

FILTER,EMC BI3857 FILTER,EMC BI3857 FILTER,EMC SQ2222 7MH RESONATOR,CRYSTAL HLX-308 32.768KHZ RESONATOR,CRYSTAL HC49U 4.433619MHZ RESONATOR,CRYSTAL HC49U 18.432MHZ FILTER,SAW V/C EPCOS ST M1872D

FUSE,SLOW BLOW 4000MA 250V HOLDER,FUSE HOLDER,FUSE LED,LTL-4223 BK RED 19MCD REMOTE CONTROLLER RECEIVER,38KHZ REMOTE CONTROLLER RECEIVER *LGEAZ SOCKET,CPT PCS030A 8PIN THERMISTOR,PTC J502P84D140M290Q +30%/-20% TUNER,TAEA-H101F VARISTOR,TVR621D14A 620V 10%

MANUAL,MC059A LGEAZ LOCAL REMOTE CONTROLLER,SY-LGEAZ REMOTE CONTROLLER *20CC95 REMOTE CONTROLLER,LGEAZ ADAPTER,RF UGCOM 1.5KV 5MA .

For Capacitor & Resistors, the charactors at 2nd and 3rd digit in the P/No. means as follows;

CC, CX, CK, CN : Ceramic CQ : Polyestor CE : Electrolytic

RD : Carbon Film RS : Metal Oxide Film RN : Metal Film RF : Fusible

FILTER & CRYSTAL

ACCESSORIES

MISCELLANEOUS

SWITCH

Page 19

Depto de Assistência Técnica Av. D. Pedro I, W7777 - Distrito Industrial Piracangagua II - Taubaté - SP - Brasil Cx. Postal 324 - CEP 12.010-970 Tel. : (012) 221-8555 Fax. : (012)221-8550

Jan., 2006

Printed in KoreaP/NO : 3828VD0207N

LG Electronics Inc.

Page 20

Page 21

DIAGRAMA DE BLOCOS

C5 ..........C5

C11 ........C4

C12 ........C3

C14 ........C3

C15.........B4

C16.........B3

C17.........B4

C19 ........C4

C20 ........C4

C21 ........C1

C26 ........C3

C28.........F1

C30.........F1

C40 ........C5

C50 ........C4

C51 ........C4

C56.........E1

C101.......A4

C102.......B5

C103.......B5

C104.......A4

C105.......A5

C106.......A5

C107.......B5

C108.......A5

C109.......B5

C110.......A5

C111.......A5

C114.......A5

C115.......A4

C130.......A5

C131.......A5

C132.......B5

C201 ......C1

C210 ......C5

C211 ......D5

C212 ......D5

C214 ......D5

C215 ......D5

C221 ......D5

C222 ......D5

C225 ......D5

C226 ......D5

C229 ......C5

C230 ......C1

C231 ......C1

C232 ......C1

C233 ......C1

C234 ......C1

C235 ......C1

C236 ......C1

C237 ......C1

C238.......B1

C239 ......C1

C242 ......D5

C243 ......D5

C246 ......C5

C280 ......D5

C281 ......D4

C282 ......D5

C283 ......D5

C286 ......D5

C287 ......D5

C293 ......C4

C294 ......C3

C295 ......C4

C301.......E4

C302.......F4

C303.......E5

C304.......F4

C305.......F4

C306.......E4

C307.......E4

C308.......E4

C309.......E4

C310.......F4

C311.......F4

C312.......E4

C313.......E4

C314.......F4

C321.......F4

C322.......F4

C404......G4

C407.......E5

C408.......F4

C409.......E5

C410.......E5

C411.......F4

C412......G4

C413......G4

C414......G4

C415.......E4

C417......G4

C427......G4

C501.......A5

C502.......A4

C503.......A5

C504.......A5

C506.......B4

C507.......B4

C509.......B5

C510.......B4

C511.......B4

C512.......B5

C513.......B4

C514.......F5

C515 ......C5

C516 ......C4

C517 ......C5

C518.......B3

C519.......B4

C520.......B5

C521.......B4

C522.......B5

C523.......B4

C524.......B3

C525.......B5

C526.......B3

C527.......B3

C528.......B4

C529.......B3

C530.......B4

C531.......B3

C532.......A4

C533.......B4

C534.......B4

C535.......B4

C536.......B3

C537.......B4

C538.......B3

C539.......B4

C540.......E5

C541.......A4

C542 ......C5

C543.......B4

C601.......B2

C602.......B2

C603.......A3

C604.......A3

C605.......A2

C606.......B2

C607.......A3

C608.......B2

C609.......A3

C610.......A3

C611.......A3

C612.......B2

C613.......B2

C614.......B2

C621.......A2

C627.......A2

C652 ......C1

C661 ......C2

C662 ......C2

C664 ......C2

C665 ......C2

C666 ......C2

C667 ......C2

C668 ......C2

C669 ......D1

C670.......B2

C672 ......C2

C673 ......C2

C674 ......C2

C675 ......C2

C677 ......D2

C680 ......C2

C681 ......C2

C684 ......C2

C685 ......C2

C686 ......C2

C687 ......C2

C688 ......C2

C689 ......D2

C690 ......D2

C699 ......D2

C701 ......C3

C702 ......D3

C704 ......D3

C705 ......C2

C706 ......C3

C707 ......C3

C708 ......C3

C709 ......C3

C710 ......C3

C711.......B3

C712.......B3

C713 ......C2

C714.......B2

C715.......B2

C716.......B2

C717.......B3

C719.......B3

C720 ......C3

C721 ......C3

C722 ......C3

C723 ......C3

C724 ......C3

C725 ......C3

C726 ......D4

C727 ......D4

C729 ......C3

C730 ......C3

C731 ......D4

C732.......E4

C740.......B3

C741.......B3

C742 ......C3

C746 ......C3

C748 ......C3

C756 ......D5

C757 ......D4

C758 ......D4

C759 ......D4

C760 ......D4

C761 ......D4

C762 ......D4

C763 ......D4

C764 ......D4

C765 ......D4

C766 ......D4

C767 ......D5

C802......G2

C803.......F2

C804......G2

C805......G2

C806.......E1

C807.......F3

C808.......F3

C809.......F2

C810.......F2

C811.......F3

C812.......E3

C813.......E3

C814 ......D3

C815.......F3

C816 ......D3

C817......G3

C818.......E3

C819......G3

C821.......E2

C822.......E3

C826 ......D2

C830.......E2

C831.......E1

C832 ......D3

C833.......E1

C835.......E3

C836.......E2

C838.......E1

C841......G3

C842......G3

C843......G3

C844.......F2

C845......G2

C846......G2

C848.......E2

C850 ......D3

C853 ......D3

C855 ......D1

C856 ......D1

C901.......B1

C902.......A2

C904.......B1

C907.......A1

C908.......A1

D111.......A4

D301.......E5

D302.......E4

D303.......E5

D304.......F4

D401 ......D5

D403 ......D5

D404.......E5

D405 ......D5

D501 ......D4

D502 ......D4

D505.......E5

D601.......B3

D602.......A3

D603.......A2

D604.......A3

D801.......F3

D802.......F3

D803.......F3

D804.......E2

D805.......E1

D806.......E2

D813 ......D3

D815......G2

D822 ......D3

D823.......E3

D824.......E2

D825.......E2

D826 ......D3

D833 ......D3

D847.......E1

D901.......B1

D902.......A1

DB801....G2

DB811....G2

F801A....G2

F801B....G2

FB201 ....C1

FB801.....F2

FB803.....F2

FB805.....E3

FB806.....E2

FB807.....E3

FB808.....E2

FB905.....B1

FR301 ....E5

FR401 ....E5

FR402....G3

FR403....G3

FR404 ....E5

FR501 ....E4

FR801 ....E2

FR815 ....E2

FR816 ....E3

FR825 ....E2

FR932 ....B1

HIC211...A4 HIC291...C4

IC02 .......C4

IC04 .......D1

IC301......E4

IC501......A4

IC601......A3

IC661 .....D2

IC662 .....D2

IC701 .....C3

IC751 .....D4

IC801.....G2

IC802......F3

IC803 .....D2

IC804......E2

IC805......E3

IC806......E1

JA01.......C5

JA02.......C1

L3...........E1

L102.......A4

L211.......C5

L212.......C5

L213.......C5

L216.......C1

L217.......C1

L218.......C1

L221.......D5

L222.......D5

L223.......D5

L224.......D5

L225.......C5

L230.......B1

L231.......B1

L232.......B1

L233.......B1

L280.......D5

L281.......D5

L401.......G4

L402 .......F4

L501.......A5

L502.......C3

L662.......C2

L802.......E3

L804.......E3

L901.......A1

L902.......B1

L903.......B1

L904.......A1

L905.......B1

L906.......B1

LD11.......F1

P01.........C1

P101.......A5

P119.......C4

P201.......C1

P205.......C1

P601.......B2

P602.......B2

P605.......B2

P610.......B1

P710.......C1

P803.......B5

P901.......A2

P902.......B1

P02A......D1

P03A......D1

P05A......C1

P211A....D5

P211B ....A4

P401A....G4

P401B.....F4

P401C ....F4

P401D ....F4

P801A....G1

P801B....G1

P801C....G1

P802A.....F1

P802B.....F1

P902-1....B5

P902-2....E5

PA01.......F1

Q10 ........E1

Q16 ........E5

Q101 ......A4

Q102 ......B5

Q111 ......A4

Q241......C5

Q301 ......E4

Q401.......F4

Q402......G4

Q403 ......E5

Q405......D5

Q501 ......B5

Q601 ......A3

Q671......C2

Q672......C2

Q801......D3

Q813......D3

Q845 ......E1

Q901 ......A1

Q902 ......B1

Q903 ......A2

Q904 ......A1

R1...........E1

R11 ........C4

R16.........E1

R17.........E1

R18 ........D1

R19 ........D1

R20 ........D1

R21 ........C4

R22.........B4

R23 ........C4

R40.........B3

R41.........B4

R42.........B4

R43 ........C4

R58 ........D1

R60.........E1

R65 ........C4

R66 ........D1

R69 ........C4

R72.........E1

R82.........F1

R100.......A4

R101.......A5

R102.......A4

R103.......A5

R104.......A4

R105.......A4

R107.......E5

R108.......A5

R109.......A5

R110.......E5

R111.......A4

R112.......A4

R113.......A4

R132.......B5

R150.......B5

R151.......A5

R152.......B5

R153.......B5

R154.......A5

R210 ......C1

R211 ......C1

R215 ......C1

R216.......B1

R226 ......C5

R235 ......C1

R236.......B1

R247 ......C5

R248 ......C5

R249 ......C5

R250 ......C5

R251 ......C5

R252 ......C5

R280 ......D5

R281 ......D5

R301.......E4

R302.......F4

R303.......E4

R304.......E4

R305.......E4

R306.......E4

R307.......E4

R308.......E4

R309.......E4

R310.......F4

R311.......E4

R312.......E4

R313.......E4

R315.......F4

R316.......E4

R401......G4

R403......G4

R404.......E4

R405.......F3

R406.......F3

R407.......E5

R408.......E5

R409.......E5

R410 ......D4

R413.......F4

R414 ......D5

R415 ......D5

R416.......E5

R417 ......D5

R418.......F4

R419 ......D5

R420.......E5

R421.......E4

R423.......E5

R501.......A4

R502.......A5

R503.......A3

R504.......B5

R505.......B5

R506.......B5

R507.......B5

R508.......B5

R509.......B5

R510.......B5

R511.......A3

R512.......B4

R513 ......C5

R514 ......C5

R515.......B4

R516 ......C5

R518.......B5

R519.......B4

R520 ......C3

R521.......B3

R522.......B3

R523.......B3

R524.......B4

R525.......B4

R526.......A4

R527 ......C3

R528.......B3

R529.......B5

R530.......A4

R531.......A4

R532.......B4

R533.......B5

R534.......B4

R535.......B4

R537.......B4

R547.......F5

R550.......E5

R561 ......C4

R562 ......C4

R563 ......C4

R564 ......C4

R565 ......D3

R566 ......D4

R567 ......D4

R601.......A2

R602.......A2

R603.......A2

R604.......A2

R605.......A3

R606.......B3

R607.......A3

R608.......B3

R609.......A2

R610 ......D2

R611.......B3

R612.......B3

R614.......B2

R615.......A3

R616.......B3

R617.......A3

R618 ......C3

R620 ......D2

R662 ......C2

R664 ......C2

R665 ......C2

R666 ......C1

R668 ......C2

R701 ......C3

R702 ......C3

R703.......B3

R704 ......C3

R705 ......D4

R706 ......D4

R707 ......D5

R708 ......D5

R711 ......D4

R712 ......D3

R722 ......D4

R760 ......C4

R761 ......C4

R780 ......C4

R801.......E2

R802.......F2

R803 ......D3

R804......G2

R805......G2

R806......G3

R807......G3

R808.......F3

R809.......F3

R810.......F3

R811.......E2

R812......G3

R814......G3

R816.......E3

R820.......F1

R823 ......D2

R825 ......D1

R826 ......D1

R831 ......D3

R832 ......D3

R833.......E4

R835.......E3

R873 ......D2

R883 ......D2

R884.......E3

R902.......B1

R904.......A1

R905.......A2

R906.......A2

R908.......A1

R912.......A1

R913.......A1

R915.......A1

R916.......A1

R917.......A1

R918.......A2

R919.......B1

R920.......A1

R921.......B1

R922.......B1

R923.......A2

RL801.....E1

SG901....B1

SG902....A1

SG903....A2

SG911....A1

SG912....A1

SG913....A2

SK901 ....B1

SW11 .....E1

SW12 .....E1

SW13.....D1

SW14.....D1

SW15.....D1

SW16.....D1

SW801...G1

T402.......F5

T403.......G3

T802.......F1

T803.......E3

T804.......F2

T805.......E2

TH801.....F2

TH802 ....E2

TH803.....F2

TU101 ....B5

VD801....G2

X1...........C4

X501.......B4

X661.......D2

Z102.......A4

Z111.......A4

ZD102 ....A5

ZD103 ....B5

ZD405....D5

ZD407....D4

ZD412....D5

ZD505 ....B3

ZD506 ....A3

ZD601....D2

ZD801....G3

ZD802....D1

ZD804 ....E1

ZD851 ....E3

PAINEL DE CIRCUITO IMPRESSO

MAIN & CPT

SIDE A/V

GUIA PARA LOCALIZAR COMPONENTES

LG RP-20CC95, RP-20CC97 Schematic

Specifications and Main Features

Frequently Asked Questions

User Manual
