TELEVISOR A CORES

MANUAL DE SERVIÇO

ATENÇÃO

Antes de reparar este chassis, leia as PRECAUÇÕES DE SEGURANÇA
contidas neste manual.

CHASSIS : MC-059A

MODELO : RP-20CB67

website:http://biz.LGservice.com

e-mail:http://www.LGEservice.com/techsup.html

- 2 -

CONTEÚDO

PRECAUÇÕES DE SEGURANÇA............................................................................................................................................................3

PRECAUÇÕES DURANTE O SERVIÇO ...............................................................................................................................................4-5

INSTRUÇÕES DE AJUSTE.......................................................................................................................................................................6

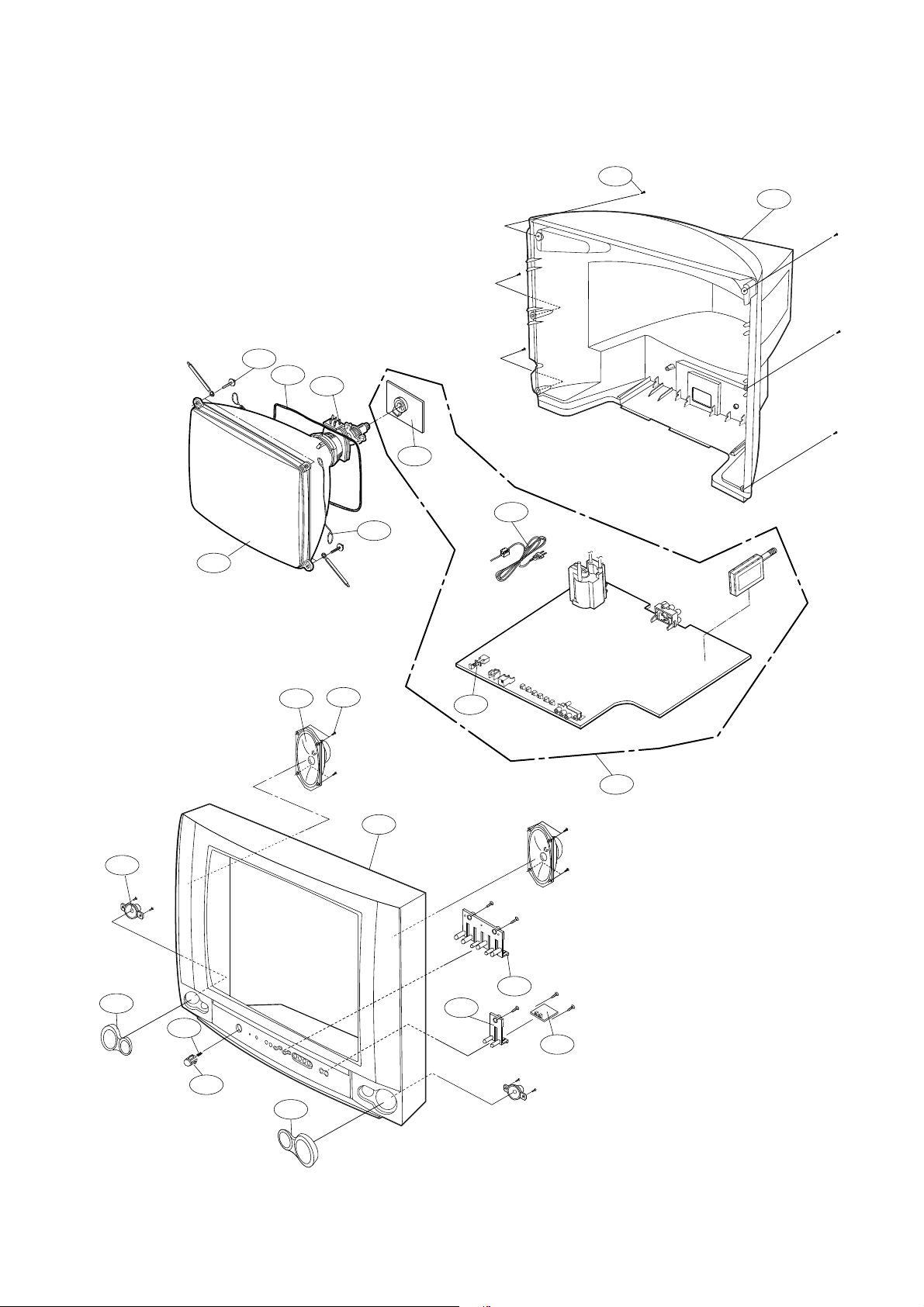

VISTA EXPLODIDA.................................................................................................................................................................................12

LISTA DAS VISTAS EXPLODIDAS.........................................................................................................................................................13

LISTA DE PEÇAS DE REPOSIÇÃO........................................................................................................................................................14

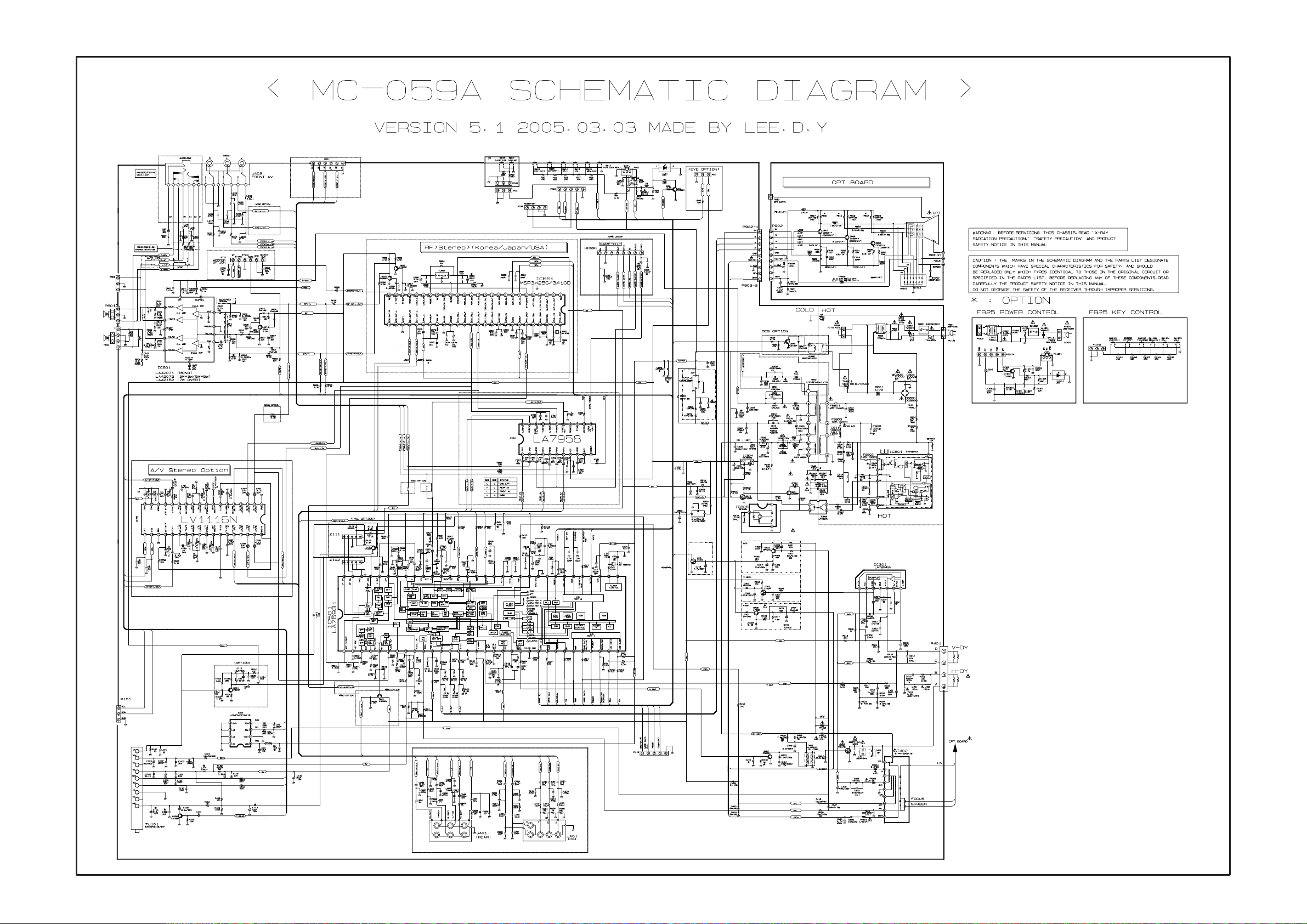

DIAGRAMA ELÉTRICO...............................................................................................................................................................................

GUIA PARA LOCALIZAR COMPONENTES ...............................................................................................................................................

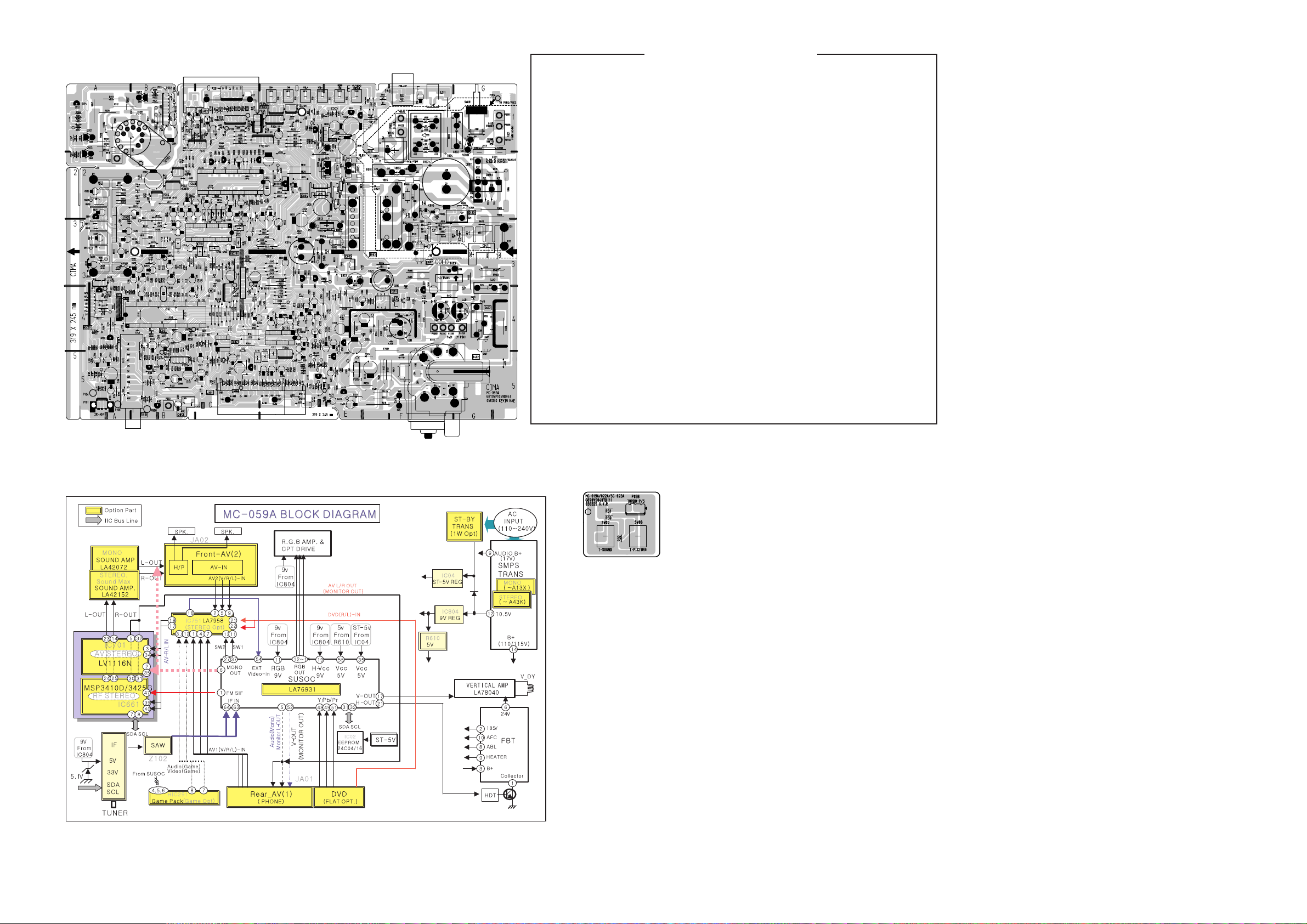

PAINEL DE CIRCUITO IMPRESSO............................................................................................................................................................

DIAGRAMA DE BLOCOS............................................................................................................................................................................

ESPECIFICAÇÕES

POTÊNCIA DE ENTRADA ................................................................................................................................... AC 100- 240V~50/60Hz

CONSUMO DE ELETRICIDADE........................................................................................................................................................100W

IMPEDÂNCIA DE ENTRADA DE ANTENA ....................................................................VHF/UHF : 75W desbalanceado (entrada única)

FAIXA DE CANAIS

12 canais VHF..........................................................................................................................................................................Canais 2-13

56 canais UHF........................................................................................................................................................................Canais 14-69

125 canais CATV.......................................................................................................................................Canais 01, 02 ao 13, 14 ao 125

FREQUÊNCIAS INTERMEDIÁRIAS

F.I. portadora de imagem ............................................................................................................................................................45,75MHz

F.I. portadora de som ..................................................................................................................................................................41,25MHz

F.I. sub-portadora de cor.............................................................................................................................................................42,17MHz

Frequência central.......................................................................................................................................................................44,00MHz

CONSTRUÇÃO DO CHASSIS.......................................................................................................Chassis estado sólido (solid state) I.C.

CINESCÓPIO.....................................................................................................................................................................A48EAK01X112

SAÍDA DE SOM ................................................................................................................................(A 10% de distorção harmônica) 3W

GABINETE ......................................................................................................................................................................................Plástico

ABREVIAÇÕES UTILIZADAS NESTE MANUAL

AC...................................................................Corrente Alternada

ACC ..............................................Controle automático de croma

ADJ............................................................Ajuste ou alinhamento

AFC........................................Controle automático de frequência

AGC..............................................Controle automático de ganho

AF .....................................................................Áudio Frequência

APC..................................................Controle automático de fase

AMP...........................................................................Amplificador

CRT.............................................................................Cinescópio

DEF.................................................................................Deflexão

DET...................................................................................Detetor

DY.........................................................Bobina Defletora (YOKE)

ES .....................................................Eletrostaticamente sensível

FBP.....................................................................Pulso de retorno

FBT......................................Transformador horizontal (Fly-Back)

GND......................................................................................Terra

HV..............................................................................Alta Tensão

ITC ........................................Centro intermediário de comutação

OSC..........................................................................Osciloscópio

OSD................................Caracteres na tela (On Screen Display)

PCB....................................................Painel de circuito impresso

RF.....................................................................Rádio Frequência

SEP..............................................................................Separador

SYNC ........................................................................Sincronismo

SVC..............................................................Controles de volume

SIF............................................Frequência intermediária de som

VIF..........................................Frequência intermediária de vídeo

H. ..................................................................................Horizontal

V........................................................................................Vertical

IC ......................................................................Circuito integrado

- 3 -

PRECAUÇÕES DE SEGURANÇA

ADVERTÊNCIA : Antes de reparar este chassis., leia as “ PRECAUÇÕES DE RADIAÇÃO POR RAIO X “, “ INSTRUÇÕES

DE SEGURANÇA “ e “ AVISO SOBRE SEGURANÇA DE PRODUTOS “.

Muitas partes elétricas e mecânicas neste chassis, tem características relacionadas com a segurança. Estas características
frequentemente não são verificadas nas inspeções visuais e a proteção que proporcionam contra a RADIAÇÃO DE RAIO “ X “ nem
sempre se obtem utilizando componente com maior potência ou de maior isolação. As peças que têm essas características de
segurança são identificadas por uma marca [ ] impressa sobre o diagrama esquemático e a marca [

¡ ] impressa na lista de
partes elétricas. Antes de substituir algum destes componentes, leia cuidadosamente este manual. O uso de peças de reposição que
não tenham as mesmas características de segurança, como especificado na lista de material de reposição, pode gerar Radiação de
Raios “X”.

1. A tensão excessiva pode causar RADIAÇÃO POR RAIOS “ X
“ potencialmente perigosa. Para evitar tais perigos, a tensão
não deve exceder o limite especificado. O valor nominal para
a alta tensão no anodo do cinescópio é de 25 kV com brilho
no máximo conforme especificação da fonte. A alta tensão
não deverá exceder, de forma alguma, 28 kV.
Cada vez que o receptor necessitar de reparo, deve-se
verificar a alta tensão e registrá-lo como parte da história do
aparelho. É importante utilizar um medidor de tensão que seja
confiável.

2. A única fonte de RADIAÇÃO DE RAIO “ X “ neste receptor de
televisão é o tubo de imagem. Para proteção contínua da
RADIAÇÃO DE RAIO “ X “, a substituição do cinescópio deve
ser feita somente por outro idêntico especificado na lista de
peças.

3. Algumas partes deste receptor tem caracterîsticas especiais
relacionadas com a proteção contra RADIAÇÃO DE RAIO “ X
“. Para que a proteção seja contínua, a seleção de peças de
reposição deve ser efetuada depois de ler o AVISO SOBRE
SEGURANÇA DE PRODUTOS que aparece mais abaixo.

PRECAUÇÕES DE RADIAÇÃO POR RAIO “ X “

1. Quando o receptor está em operação, são geradas tensões
potencialmente altas em torno de 25-29 kV. Operar o receptor
fora de seu gabinete ou com a tampa traseira removida pode
causar perigo de choque elétrico.
(1) Ninguém deverá tentar reparar o aparelho sem estar
familiarizado com as precauções que são necessárias
quando se trabalha com um equipamento de alta tensão.
(2) Sempre descarregue o anodo do cinescópio ao terra para
evitar o risco de choque elétrico antes de remover o conector
do anodo (chupeta de alta tensão).
(3) Descarregue completamente o potencial do cinescópio
antes de manuseá-lo. O cinescópio é de alto vácuo, e se
quebrar, os fragmentos de vidro são expelidos violentamente.

2. S e queimar algúm fusível deste receptor de televisão,
substitua-o por outro especificado na lista de peças elétricas.

3. Quando substituir placas de circuito impresso ou módulos, fixe
seus fios nos terminais antes de soldar.

4. Quando substituir uma resistência de potência (resistor de
película de óxido metálico) no painel de circuito impresso,
mantenha os seus terminais com 10mm de distância do
painel.

5. Mantenha os fios e cabos distantes de componentes de alta
potência e de alta temperatura.

6. Este receptor deve operar em redes de 100 a 240 V AC.

7. Antes de devolver este aparelho ao cliente, faça uma
verificação de fuga de corrente sobre as partes metálicas
expostas do gabinete, tais com antenas, terminais, cabeças
de parafusos, tampas de metal, alavancas de controle, etc., e
certifique-se de que o aparelho funciona sem perigo de
choque elétrico. Ligue o cabo de rede do aparelho
diretamente a uma tomada de força de 100-240 V AC. Não

utilize um transformador de isolação durante este teste.
Utilize um voltímetro de no mínimo 1KW por Volt de
sensibilidade, da forma que se segue.
Quando a unidade estiver conectada ao AC, pulse o
comutador primeiramente em “ON” (ligado) e em seguida em
“OFF” (desligado), meça desde um ponto de terra conhecido
(tal como um terminal de terra central da rede elétrica) a
todas as partes metálicas expostas do televisor ( antenas,
teclas metálicas, capas metálicas, alavancas de controle,
etc..) especialmente qualquer parte metálica que possa
oferecer um caminho ao chassis. Nenhuma medição de
corrente elétrica deve exceder 0,5 mA. Repita a prova
mudando a posição do pluque de rede na tomada AC.
Qualquer medição que não esteja dentro dos limites aqui
especificados, representam risco potencial de choque elé
trico que deve ser sanado antes que o aparelho retorne ao
cliente.

INSTRUÇÕES DE SEGURANÇA

AVISO SOBRE SEGURANÇA DE PRODUTO

DEVICE
UNDER

TEST

TEST ALL

EXPOSED METAL

SURFACES

2-WIRE CORD

ALSO TEST WITH
PLUG REVERSED
(USING AC ADAPTER
PLUG AS REQUIRED)

EARTH
GROUND

LEAKAGE
CURRENT
TESTER

(READING SHOULD

NOT BE ABOVE

0.5mA)

+ -

Aparelho
a ser
examinado

Probador
de fuga de
corriente

A leitura não deve
exceder 0.5mA

Prove todas as
superficies
metálicas

Também prove com
o plugue de rede
invertendo a
polaridade

Terra

- 4 -

PRECAUÇÕES DURANTE O REPARO

ATENÇÃO : Antes de prestar serviço a qualquer receptor cujo

modelo é o mesmo deste manual de serviço, leia atentamente
e obedeça as PRECAUÇÕES DE SEGURANÇA na página 3
desta publicação.
NOTA : Se alguma circunstância não prevista gerar conflito
entre as precauções de segurança e algumas das precauções
da página 3, siga sempre me primeiro lugar as precauções de
segurança.
NÃO ESQUEÇA : PRIMEIRO A SEGURANÇA.

Precauções Gerais Durante o Reparo

1. Sempre desligue o plugue de rede da tomada AC antes de :
a) Desmontar e reinstalar qualquer componente, placa de

circuito, módulo ou qualquer encaixe receptor.

b) Desligar ou ligar qualquer plugue elétrico ou conexão

elétrica.

c) Conectar um substituto de prova em paralelo com um

capacitor eletrolítico no receptor.
CUIDADO : A substituição de uma peça por engano ou a
instalação de capacitores eletrolíticos com a polaridade
invertida pode gerar risco de explosão.

d) Descarga do anodo do cinescópio.

2. Meça a alta tensão utilizando um provador de MAT apropriado
ou com outro aparelho apropriado (DVM, FETVOM, etc.)
equipado com uma ponta de prova adequada. NÃO FAÇA
MEDIÇÕES NA ALTA TENSÃO PROVOCANDO ARCOS OU
FAISCAMENTO.

3. Descarregue o anodo do cinescópio desta forma: a) ligue a
ponta de prova isolada de um condutor ao terra do
AQUADAG para cinescópios onde se conecta a armação do
tubo de imagem, logo b) encoste a outra ponta de prova no
terminal do anodo do cinescópio, utilizando uma luva de
isolação para evitar tocar a alta tensão.

4. Não utilize produtos químicos sobre o receptor ou em suas
partes .

5. A não ser que se especifique o contrário neste manual de
serviço, limpe os contatos elétricos com a seguinte mistura
utilizando um algodão macio ou bastonete com algodão :
10% de acetona (por volume) e 90% de álcool isopropîlico
(concentração de 90 ou 99%).

6. Não eliminar nenhum plugue ou soquete de + B com que
possam estar equipados os aparelhos cobertos por este
manual de serviço.

7. Não aplique nenhuma alimentação neste aparelho sem que
todos os dissipadores térmicos de semicondutores estejam
instalados.

8. Sempre conecte primeiro a ponta de prova negativa (terra) do
instrumento de medição antes de conectar o positivo. E para
remover retire por último a ponta de prova negativa (terra).

9. Utilize somente no aparelho os instrumentos de teste
especificados no manual de serviço.
CUIDADO:Não conectar a ponta de prova (terra) do
instrumento a dissipadores térmicos.

Dispositivos Sensíveis a Descarga Eletrostática ou
Estrostaticamente Sensíveis (“ES”)

Alguns dispositivos semicondutores (estado sólido) podem
danificar-se facilmente com a eletricidade estática. Estes
componente denominam-se Dispositivos Eletrostaticamente
Sensíveis (ES).
Exemplos desses componentes, são os circuitos integrados,
alguns transistores de efeito de campo e componentes tipo
“chips” (SMD). As seguintes técnicas devem ser utilizadas para

ajudar a reduzir a incidência de danos a componentes causados
por a eletricidade estática.

1. Imediatamente antes de manejar algum componente
semicondutor ou alguma montagem equipada com
semicondutores, descarregue qualquer carga eletrostática de
seu corpo tocando alguma conexão de terra.
Alternativamente obtenha e utilize um dispositivo de
aterramento em forma de pulseira para descarregar a
eletricidade. Este dispositivo deve ser retirado quando o
aparelho for colocado em funcionamento, afim de evitar
choque elétrico.

2. Depois de retirar um componente ou conjunto equipado com
semicondutores, coloque-o sobre uma superfície condutora,
tal como, papel alumínio ou espuma condutora para evitar
descarga eletrostática.

3. Utilize exclusivamente pistolas de soldar ou dessoldadores
equipados com pontas aterradas para utilização em
componentes ES.

4. Utilize unicamente uma ferramenta do tipo anti-estática para
remover soldas. Aparelhos não classificados como anti­estáticos podem gerar cargas elétricas suficientes para
danificar dispositivos ES.

5. Não utilize componentes ou produtos químicos que
contenham gás freon. Estes podem gerar cargas elétricas
suficientes para danificar dispositivos ES.

6. Não retire um dispositivo ES novo de sua embalagem que
não vá imediatamente ser instalado (A maior dos dispositivos
ES vem com seus terminais aterrados por meio de espuma
condutora ou papel alumínio ou outro tipo de material
equivalente).

7. Imediatemente antes de retirar a proteção das conexões de
um dispositivo ES, toque com o material protetor onde vai ser
instalado o mesmo.
CUIDADO : Assegure-se que não haja corrente conectada ao
chassis ou circuito e observe todas as precauções de
segurança.

8. Minimize os movimentos do corpo enquanto maneja
dispositivos ES fora de sua embalagem protetora
(Movimentos que são aparentemente inofensivos , como o
movimento da roupa ou o levantar dos pés de um carpete,
podem gerar eletricidade estática suficiente para danificar
dispositivos ES).

Guia Geral para Soldagem de Componentes

1. Utilize uma pistola de soldar de baixa potÍncia com ponta
aterrada e de uma forma e tamanho adequadas para manter
uma temperatura dentro da faixa de 260¡£C a 320¡£C.

2. Utilize uma solda apropriada com núcleo de resina RMA
composto de 60 partes de estanho por 40 partes de chumbo.

3. Mantenha a ponta do soldador limpa e bem estanhada.

4. Limpe cuidadosamente as superfícies que se necessita
soldar. Utilize uma escova pequena com cerdas metálicas
(1,25cm). Não utilize limpadores de spray que contenham
gás freon.

5. Para dessoldar utilize o seguinte método:
a) Deixe o soldador adquirir sua temperatura ideal (260¡£a

320¡£C) de operação.
b) Esquente o componente até que a solda derreta.
c) Rapidamente retire a solda derretida com um sugador de

solda anti-estático.

PRECAUÇÃO : Trabalhe rapidamente para evitar que se

sobre-aqueça o circuito impresso.

- 5 -

6. Para soldar utilize o seguinte método:
a) Deixe que o soldador atinja sua temperatura ideal (260¡£a

320¡£C).

b) Primeiro encoste o soldador e esquente a solda contra o

componente até que o mesmo se derreta.

c) Rapidamente coloque a ponta do soldador entre a junção

do componente e o circuito impresso e mantenha-o assim
até que a solda flua ao redor do componente e do painel
impresso.
CUIDADO : Trabalhe rapidamente para evitar que se
sobreaqueça o painel e o componente.

d) Revise cuidadosamente a área soldada e retire qualquer

excesso de solda com uma escova pequena.

Remoção e Substituição de IC (Circuitos Integrados)

Algumas placas de circuito impresso ou painéis tem furos
alargados através dos quais se instalam os contatos dos ICs
para dobrá-los e encostá-los no circuito impresso. Quando os
furos são do tipo alargados a técnica se descreve mais abaixo
deve ser utilizada para retirar e substituir o IC. Quando se
trabalha com placas ou painéis impressos que tem os furos
redondos padrões utilize a técnica descrita nos parágrafos
5 e 6.

Remoção

1. Dessoldar e desdobrar cada terminal do IC no circuito
impresso com a ajuda do ferro de soldar enquanto a solda
derrete..

2. Retire a solda derretida com um dispositivo dessoldador anti­estático antes de remover o componente.

Substituição

1. Insira o IC cuidadosamente no painel ou placa de circuito
impresso.

2. Cuidadosamente dobre cada contato do IC encostando-o no
painel impresso e soldando-o em seguida.

3. Limpe a área soldada com uma pequena escova com cerdas
de metal.

Remoção/Substituição de transistor discreto de baixo sinal
(small signal).

1. Remova o transistor defeituoso cortando seus contatos o mais
próximo possível do corpo do componente.

2. Dobre em forma de “U” os terminais que ficaram no painel
impresso.

3. Dobre em forma de “U” os terminais do novo transistor.

4. Conecte os terminais do transistor aos contatos que estão no
painel impresso e aperte os contatos em “U” com uma pinça
de pontas largas para assegurar o contato de metal com
metal, em seguida solde cada contato.

Remoção/Substituição de transistor discreto de saída.

1. Aqueça e remova toda solda ao redor dos contatos do
transistor.

2. Retire o parafuso do dissipador térmico (quando é utilizado).

3. Cuidadosamente retire o transistor e o dissipador da placa de
circuito impresso.

4. Instale o novo transistor na placa de circuito impresso.

5. Solde cada contato do transistor e corte qualquer excesso de
terminal.

6. Reinstale o dissipador no painel impresso.

Remoção/Substituição de Diodos

1. Remova os diodos defeituosos cortando seus terminais o
mais próximo possível do corpo do componente.

2. Dobre os contatos que ficam perpendicularmente ao circuito
impresso.

3. Observando a polaridade do diodo, envolva cada contato
deste ao redor dos terminais que estão no painel impresso.

4. Aperte cada conexão cuidadosamente e solde-os em seguida.
Inspecione (no lado de cobre do painel) as junções de solda
dos componente substituidos. Se estes estão opacos e com
rachaduras na solda , refaça a soldagem.

Remoção e Substituição de fusíveis e transistores convencionais.

1. Corte cada fusível ou contato de resistência na parte superior
da cavidade do contato do painél impresso.

2. Aperte os contatos do componente novo ao redor do chanfro
na parte superior do contato.

3. Solde as conexões.
PRECAUÇÕES : Mantenha o espaço original entre o
componente substituido, os componentes adjacentes e o
painel de circuito impresso para evitar temperaturas
excessivas nos componentes.

Reparação do Cobre da Placa de Circuito Impresso.

Se aplicado calor excessivo a trilha de cobre do painel impresso
esta poderá se soltar da placa. Os seguintes procedimentos
devem aplicar-se quando se encontra nesta condição.

Nas conexões de IC (circuitos integrados)

Para reparar trilhas de cobre defeituosas nas conexões do IC
utilize o seguinte procedimento para instalar uma ponte com fio
no lado de cobre do painel (utilize esta técnica somente com
circuito integrados).

1. Cuidadosamente retire a trilha danificada com uma lâmina
afiada (retire somente o cobre necessário).

2. Cuidadosamente limpe os restos de solda e cobertura de
acrílico do restante de trilha que for necessária ao uso.

3. Dobre em forma de “U” um pequeno pedaço de fio e aperte-o
ao redor do terminal do IC e solde a conexão.

4. Direcione o fio pelo caminho da pista danificada até o ponto
em que ela esta normal. Solde o fio e corte qualquer sobra de
fio e solda.

Em outras conexões

Utilize as seguintes técnicas para reparar a pista de cobre que
não sejam trilhas de IC. Esta técnica acrescenta um pedaço de
fio (jumper) no lado dos componentes da placa de circuito
impresso.

1. Remova a pista de cobre defeituosa com uma lâmina afiada.
Remova pelo menos 0,4 cm de cobre para assegurar que
não tenha nenhum risco se a ponte se abrir.

2. Observe a pista de cobre por ambos os lados da ruptura e
localize o componente mais próximo que está diretamente
conectado a pista de cobre danificada.

3. Conecte um “jumper” de cobre isolado (fio 20#) desde o
contato do componente mais próximo até o lado da pista ou
contato do componente mais próximo do outro lado da
mesma.
Aperte cuidadosamente e solde as conexões.
PRECAUÇÕES : Assegure-se que a ponte isolada está
instalada de tal maneira que não toque em nenhum
componente ou aresta afiada.

1. Objeto de Aplicação

Estas instruções de ajuste devem ser aplicadas ao Chassis
MC-059A.

2. Notas

(1) Pelo fato deste chassis ser isolado, não há necessidade

de transformador de isolação. De qualquer forma, o uso do
transformador de isolação ajuda a proteger os

instrumentos de medida.
(2) Os ajustes devem ser realizados na seqüência correta.
(3) Os ajustes devem ser realizados sob condições de 25±5°C

de temperatura e 65±10% de umidade relativa a menos

que se especifique em contrário.
(4) A tensão de entrada do receptor deve se manter em (100~

240V)±10%, 50/60Hz durante o procedimento de ajuste.
(5) O receptor deve ser ligado cerca de 15 minutos antes dos

ajustes.

Entretanto o ajuste na moldura pode ser feito

imediatamente no jig .
(6) Sinal; o sinal de cor padrão é ajustado em 65±1dBµV. O

sinal padrão de cor se refere ao sinal do padrão digital.

3. Ajuste de AGC de Tensão

3.1 Equipamento de Teste

Multímetro Digital: 1EA

- Corrente de Entrada Máx: Cerca de 1A/Max Tensão de

Entrada: 500Vdc

- Alcance de Medida: 10mV-100mVdc/Precisão: 0,03%

3.2 Passos preliminares

(1) Sinal padrão digital de entrada 65dB(±1dB) para o terminal

da Antena 75 Ohms.
(2) Conecte o multímetro digital ao terminal (Terminal/J105)

marcado com Verificação AGC.

3.3 Ajuste

(1) Selecione o modo de ajuste VP 0(RF AGC) pressionando

a tecla IN-START no controle remoto SVC.
(2) Após selecionar RF AGC através da tecla CH +/- (

D/E),
ajuste a tensão do Multímetro em 2,3±0,05V através da
tecla VOL +/- (F/ G).

(3) ATENÇÃO: Como a intensidade do sìnal pode ser

facilmente alterada pela condição do cabo de sinal, será
necessário verificar a intensidade do sinal freqüentemente
evitando desajuste.

4. Ajuste da Tensão da Tela

4.1 Ajuste Manual da Tela

(Através do Controle Remoto Para Ajuste)

(1) Receba um sinal NTSC para o modo RF apesar do canal.
(2) Se você pressionar a tecla “ADJ” no modo LINE SVC (tecla

IN-START), o modo LINE SVC mudará para modo de ajuste
da tela.

(3) Ajuste o SCREEN VOL. (Volume da Tela) do FBT para

aparecer na Linha Horizontal e ajuste o SCREEN VOL.
(Volume da Tela) do FBT até o ponto em que a Linha
Horizontal desapareça.
(Pressione a Tecla Enter(

A) para finalizar o modo SVC)

5. Ajuste de Pureza e Convergência

5.1 Ajuste de Pureza

(1) Passos preliminares

1. Coloque a tela colorida VERMELHO.

2. Desmagnetize o cinescópio e o gabinete com uma
bobina desmagnetizadora.

(2) Ajuste da Linha Horizontal

1. Pré ajuste a Convergência estática (STC) com o
conjunto de imãs de 4 e 6 pólos.

2. Verifique se o feixe passa na máscara de sombra
fixando, respectivamente, dois imãs localizados em
direções opostas.

3. Caso contrário, ajuste um imã de modo que o feixe
passe com precisão na máscara de sombra.

(3) Ajuste da Pureza

1. Avance o Yoke na direção do Cinescópio.

2. Coloque um padrão tela vermelha e ajuste o imã de dois
pólos para que a parte central seja vermelha e para que
as porções verde e azul fiquem iguais. < Fig. 1>
(Tome cuidado com o ARO caso o imã de dois pólos
fique mais aberto do que 30 graus.)

3. Faça com que a tela fique totalmente vermelha por meio
do movimento lento do Yoke em sua direção <Fig.2>.
(No ajuste do Yoke use uma desparafusadeira elétrica
cujo torque seja menor do que 10kg/cm).

5.2 Ajuste da Convergência

(1) Equipamento necessário

1. Bobina desmagnetizadora

2. Jig de fixação de convergência

(2) Passos Preliminares

1. Coloque o televisor em funcionamento 30 minutos antes
do ajuste.

2. Desmagnetize o cinescópio e o gabinete com a bobina
desmagnetizadora.

- 6 -

INSTRUÇÕES DE AJUSTE

G R BG R B

RG R B

<Fig. 1>

<Fig. 2>

3. Coloque o padrão de linhas cruzadas (Cross Hatch).

4. Ajuste o contraste e o brilho no nível adequado para sua
visualização.

(3) Ajuste de Convergência Estática (STC)

1. Coloque o padrão de linhas cruzadas (Cross Hatch).

2. Ajuste o Foco com o ajuste de foco.

3. Abra os imãs de 4 pólos até que as linhas verticais
vermelhas e azuis coincidam.

4. Gire os imãs de 4 pólos mantendo o ângulo entre os
imãs de 4 pólos até que as linhas horizontais vermelha
e azul coincidam.

5. Abra os imãs de 6 pólos até que o ajuste horizontal da
linha magenta (vermelho e azul) e a linha verde coincidam.

6. Gire os imãs de 6 pólos até que a linha vertical magenta
(vermelho e azul) e a linha verde coincidam.

(4) Ajuste da Convergência Dinâmica (DYC)

1. Ajuste da Linha Vertical : Ajuste movendo o yoke para a
direita e para a esquerda.

2. Ajuste da Linha Horizontal : Ajuste movendo o yoke
para cima e para baixo.

5.3 Bloco de Ajuste de Convergência &
Pureza

6. Ajuste do Balanço de Branco

6.1 Equipamento necessário

(1) Medidor automático do balanço de branco(Pode gerar

padrões de alta ou baixa luminosidade).

(2) Medidor de balanço de branco (Tubo Analisador de cor,

CA-100)

(3) Controle Remoto SVC para os ajustes.

6.2 Passos Preliminares

Realize primeiramente os ajustes de screen.

6.3 Ajuste (Automático)

(1) Ajuste através do medidor de White Balance automático.
(2) Ajuste no modo CPU OFF pressionando as teclas IN-

START, MUTE no Controle Remoto SVC.
Após finalizar o ajuste, pressione a tecla TV/AV para sair.

6.4 Ajuste (Manual)

(1) O balanço de branco pode ser ajustado por meio do

Controle Remoto SVC.
(2) Entre no modo de ajuste pressionando a tecla IN-START.
(3) Ajuste o item com CH D , E.
(4) Ajuste os dados com VOL F , G.

(5) Procedimentos de Ajuste

1. Ajuste o contraste e o brilho até que o sinal da área de
alta luminosidade seja 45Ft_L.

2. Selecione o R-DRIVE(VP 7) e ajuste a coordenada X
em alta luminosidade; selecione B-DRIVE(VP 9) e
ajuste a coordenada Y de modo que as coordenadas
de cor de alta luminosidade tenham os valores da
tabela abaixo.

3. Ajuste o contraste e o brilho de modo que o nível do
brilho seja de 4,5Ft_L.

4. Selecione o R BIAS(VP 4) e ajuste a coordenada X em
baixa luminosidade, selecione B BIAS(VP 6) e ajuste a
coordenada Y de modo que as coordenadas da cor em
baixa luminosidade tenham os valores da tabela
abaixo.

5. Repita os passos do 1 ~ 4 até obter as coordenadas da
cor em alta e baixa luminosidade.

6. Revise os resultados do ajuste utilizando um medidor de
balanço de branco.

- 7 -

Temperatura da cor

12,000¡ 800

Coordenada X

0.270¡ 0.003

Coordenada Y

0.283¡ 0.003

Montagem DY para

CPT

Montagem CPT

Como operação preparatória antes de
montar o CPT, enrole uma fita de
algodão para proteger as conexões CPT
do EIXO CPT e DY. Neste instante, o
extremo da fita deve ser sobreposta e
cortada na direção do EIXO.

Deixe a tela na posição Padrão.
Opere o Heat-Run por cerca de 15
minutos.

Torque deve ser 9-11 kg f.cm ao fxar
o DY.

Fixe o Imã na posição conforme a
figura abaixo. Seja cuidadoso para
não permitir que o eixo do CPT faça
sombra durante o ajuste DY.

HEAT RUN

Degaussing

Ajuste STC

Ajuste de PUREZA

Fixe o DY

Tensão de ADJ da

Tela.

Fixe o W/B

FOCUS ainda não

ADJ.

STC ainda não ADJ.

DYC ainda não ADJ.

Convergence Magnet

¢‚

15 ~ 20mm

6Pole

¢‚

4

2
